1 EPIC B524 J3412 X721 październik 2012 System Wavin X-Stream Katalog produktów SYSTEM RUR DWUŚCIENNYCH I KSZTAŁTEK Z PP WAVIN X-STREAM DA SYSTEMÓW KANAIZACJI GRAWITACYJNEJ I DRENAŻU Kompletny system ze studzienkami Wavin Tegra 425, 600 i 1000 Solutions for Essentials

2 Spis treści Spis treści Wstęp 3 Wavin X-Stream elementy systemu 4 Obliczenia hydrauliczne/dobór średnic przewodów z rur Wavin X-Stream 5 Montaż 6 Normy i aprobaty 7 Zestawienie wyrobów: 8 Rury kanalizacyjne 8 Rury drenarskie 8 Uszczelki 9 Złączki 9 Korki 10 Kolana 10 Trójniki 11 Redukcje 13 Kształtki przejściowe 14 Odgałęzienia nasadowe 15 Systemy komplementarne 15 2 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

3 Wstęp Wstęp Wavin dostarcza skuteczne rozwiązania pozwalające zaspoka- jać kluczowe potrzeby życia codziennego: bezpieczną zną dystrybu- cję wody pitnej, przyjazne środowisku zagospodarowanie owanie wody deszczowej i ścieków, energooszczędne ogrzewanie i chłodze- nie budynków. Pozycja lidera w Europie, jak i obecność na ryn- kach lokalnych, zobowiązanie do innowacyjności i oraz wsparcie techniczne wszystko to daje wymierne korzyści naszym klien- tom. Nieustannie e spełniamy najwyższe standardy zrównoważo- nego rozwoju oraz gwarantujemy niezawodną logistykę, aby wspierać naszych klientów w osiąganiu ich celów. Najszerszaa oferta na rynku Naszym celem jest dostarczenie klientom najwyższej jakości roz- wiązań. Wieloletnie doświadczenie, dostęp do najnowocześniej- szych technologii, innowacyjność oraz całkowite uwzględnienie po- trzeb klientów pozwalają nam zaoferować niezawodne e systemy: Systemy ogrzewania i ch odzenia płaszczyznowego Wavin Tempower Ogrzewanie podłogowe Wavin Tempower Ogrzewanie i chłodzenie płaszczyznowe Wavin Tempower Systemy kanalizacji wewnętrznej wnętrznej Kanalizacja wewnętrzna PVC-u/PP Kanalizacja niskoszumowa Wavin SiTech Kanalizacja niskoszumowa Wavin AS Kanalizacja grawitacyjna HDPE Systemy odwodnień System podciśnieniowego o odwadniania dachów płaskich Wavin QuickStream System odwadniania wiaduktów i mostów HDPE Odwodnienia liniowe UMA Systemy kanalizacji zewnętrznej Kanalizacja grawitacyjna z rur gładkościennych PVC-u Kanalizacja grawitacyjna z rur dwuściennych PP Wavin X-Stream Kanalizacja ciśnieniowa PE Regulatory przepływu Wavin Corso Orifice Wavin Corso Vortex Studzienka FRW z regulatorem przepływu Systemy instalacji sanitarnych i grzewczychzych Wavin Tigris Hep 2 0 Bor plus Ekoplastik Systemy rynnowe Rynna Kanion (PVC) Rynna Kanion STA Systemy drenarskie PVC i PP Drenaż PVC-u Drenaż z rur dwuściennych nych PP Wavin X-Stream Geokompozyty ompozyty drenażowe Wavin PACDRAIN Studzienki kanalizacyjne Studzienki kanalizacyjne Tegra Studzienki monolityczne z PE Studzienki niewłazowe 425, 400 i 315 Studzienki na indywidualne zamówienie Podczyszczanie, oczyszczanie ścieków deszczowych Separatory Osadniki wirowe Wavin Certaro Systemy polietylenowe PE 100 SafeTech RC n Wavin TS DOQ Systemy do retencji i rozsączania wód deszczowych Skrzynki retencyjno-rozsączające czające Wavin Q-Bic i Aquacell Zbiorniki retencyjne IT Sewer, Vertical IT Oczyszczalnie ścieków Oczyszczalnie BioKem 6-90 RM Systemy bezwykopowej wej renowacji rurociągów Compact Pipe Shortlining KMR Przepompownie Ścieków fekalnych Wód zanieczyszczonych ch SYSTEM WAVIN X-STREAM Katalog produktów październik 2012 System Wavin X-Stream 3

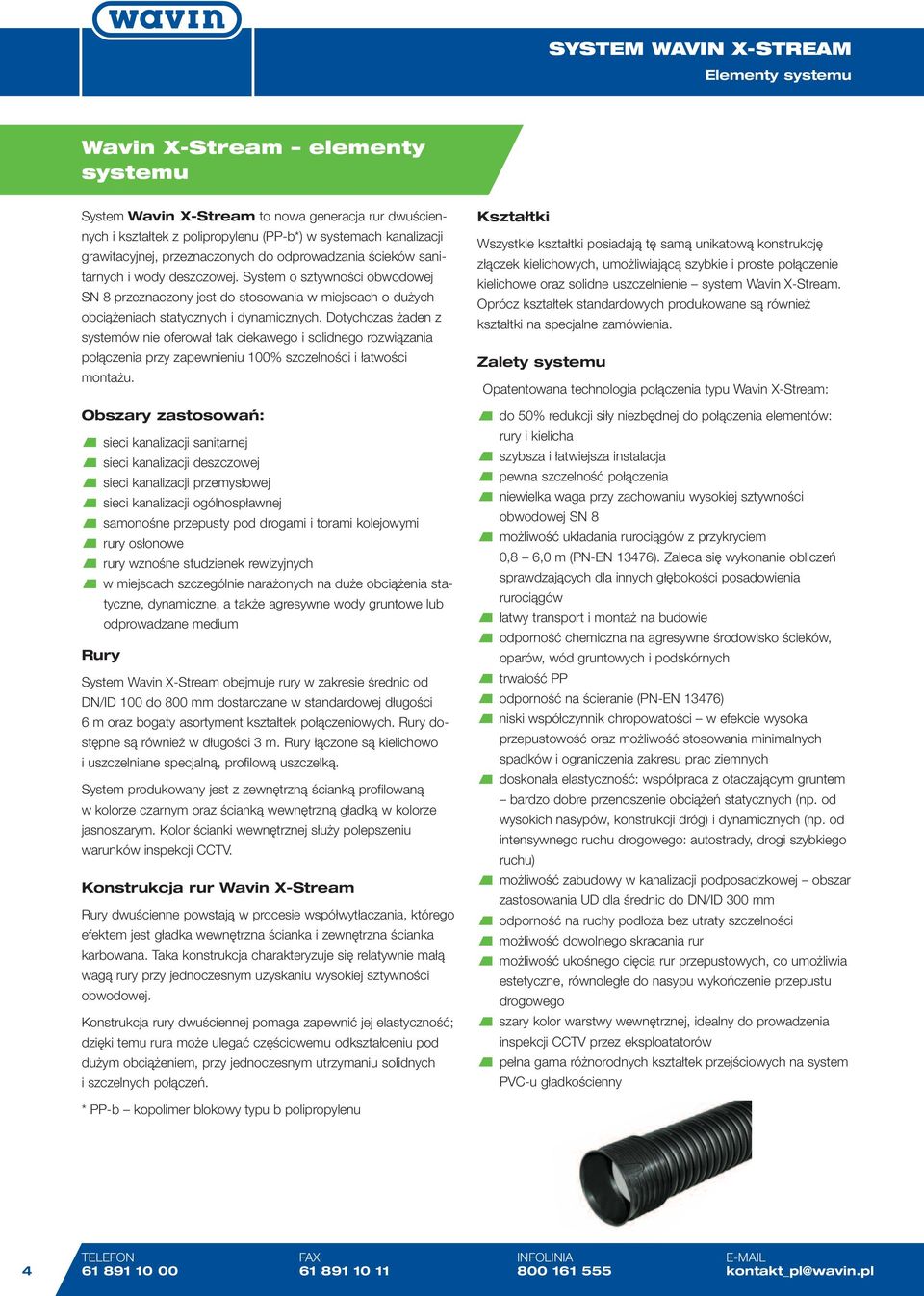

4 Elementy systemu Wavin X-Stream elementy systemu System Wavin X-Stream to nowa generacja rur dwuściennych i kształtek z polipropylenu (PP-b*) w systemach kanalizacji grawitacyjnej, przeznaczonych do odprowadzania ścieków sanitarnych i wody deszczowej. System o sztywności obwodowej SN 8 przeznaczony jest do stosowania w miejscach o dużych obciążeniach statycznych i dynamicznych. Dotychczas żaden z systemów nie oferował tak ciekawego i solidnego rozwiązania połączenia przy zapewnieniu 100% szczelności i łatwości montażu. Obszary zastosowań: sieci kanalizacji sanitarnej sieci kanalizacji deszczowej sieci kanalizacji przemysłowej sieci kanalizacji ogólnospławnej samonośne przepusty pod drogami i torami kolejowymi rury osłonowe rury wznośne studzienek rewizyjnych w miejscach szczególnie narażonych na duże obciążenia statyczne, dynamiczne, a także agresywne wody gruntowe lub odprowadzane medium Rury System Wavin X-Stream obejmuje rury w zakresie średnic od DN/ID 100 do 800 mm dostarczane w standardowej długości 6 m oraz bogaty asortyment kształtek połączeniowych. Rury dostępne są również w długości 3 m. Rury łączone są kielichowo i uszczelniane specjalną, profilową uszczelką. System produkowany jest z zewnętrzną ścianką profilowaną w kolorze czarnym oraz ścianką wewnętrzną gładką w kolorze jasnoszarym. Kolor ścianki wewnętrznej służy polepszeniu warunków inspekcji CCTV. Konstrukcja rur Wavin X-Stream Rury dwuścienne powstają w procesie współwytłaczania, którego efektem jest gładka wewnętrzna ścianka i zewnętrzna ścianka karbowana. Taka konstrukcja charakteryzuje się relatywnie małą wagą rury przy jednoczesnym uzyskaniu wysokiej sztywności obwodowej. Konstrukcja rury dwuściennej pomaga zapewnić jej elastyczność; dzięki temu rura może ulegać częściowemu odkształceniu pod dużym obciążeniem, przy jednoczesnym utrzymaniu solidnych i szczelnych połączeń. Kształtki Wszystkie kształtki posiadają tę samą unikatową konstrukcję złączek kielichowych, umożliwiającą szybkie i proste połączenie kielichowe oraz solidne uszczelnienie system Wavin X-Stream. Oprócz kształtek standardowych produkowane są również kształtki na specjalne zamówienia. Zalety systemu Opatentowana technologia połączenia typu Wavin X-Stream: do 50% redukcji siły niezbędnej do połączenia elementów: rury i kielicha szybsza i łatwiejsza instalacja pewna szczelność połączenia niewielka waga przy zachowaniu wysokiej sztywności obwodowej SN 8 możliwość układania rurociągów z przykryciem 0,8 6,0 m (PN-EN 13476). Zaleca się wykonanie obliczeń sprawdzających dla innych głębokości posadowienia rurociągów łatwy transport i montaż na budowie odporność chemiczna na agresywne środowisko ścieków, oparów, wód gruntowych i podskórnych trwałość PP odporność na ścieranie (PN-EN 13476) niski współczynnik chropowatości w efekcie wysoka przepustowość oraz możliwość stosowania minimalnych spadków i ograniczenia zakresu prac ziemnych doskonała elastyczność: współpraca z otaczającym gruntem bardzo dobre przenoszenie obciążeń statycznych (np. od wysokich nasypów, konstrukcji dróg) i dynamicznych (np. od intensywnego ruchu drogowego: autostrady, drogi szybkiego ruchu) możliwość zabudowy w kanalizacji podposadzkowej obszar zastosowania UD dla średnic do DN/ID 300 mm odporność na ruchy podłoża bez utraty szczelności możliwość dowolnego skracania rur możliwość ukośnego cięcia rur przepustowych, co umożliwia estetyczne, równoległe do nasypu wykończenie przepustu drogowego szary kolor warstwy wewnętrznej, idealny do prowadzenia inspekcji CCTV przez eksploatatorów pełna gama różnorodnych kształtek przejściowych na system PVC-u gładkościenny * PP-b kopolimer blokowy typu b polipropylenu 4 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

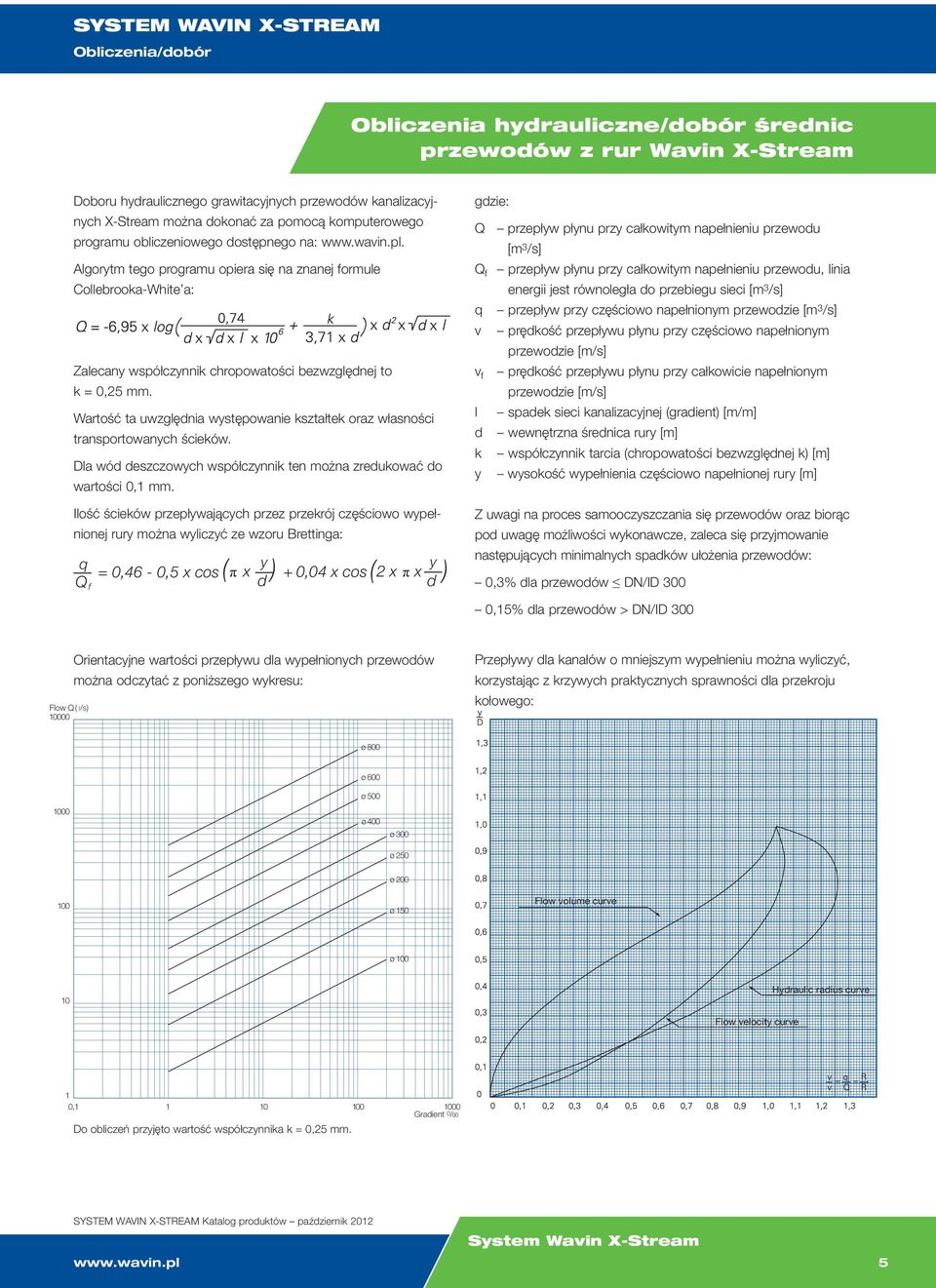

5 Obliczenia/dobór Obliczenia hydrauliczne/dobór średnic przewodów z rur Wavin X-Stream Doboru hydraulicznego grawitacyjnych przewodów kanalizacyjnych X-Stream można dokonać za pomocą komputerowego programu obliczeniowego dostępnego na: Algorytm tego programu opiera się na znanej formule Collebrooka-White a: Zalecany współczynnik chropowatości bezwzględnej to k = 0,25 mm. Wartość ta uwzględnia występowanie kształtek oraz własności transportowanych ścieków. Dla wód deszczowych współczynnik ten można zredukować do wartości 0,1 mm. Ilość ścieków przepływających przez przekrój częściowo wypełnionej rury można wyliczyć ze wzoru Brettinga: ( ) π q = 0,46-0,5 x cos π x y + 0,04 x 2 x x y Q f cos( ) d d gdzie: Q przepływ płynu przy całkowitym napełnieniu przewodu [m 3 /s] Q f q v v f l d k y przepływ płynu przy całkowitym napełnieniu przewodu, linia energii jest równoległa do przebiegu sieci [m 3 /s] przepływ przy częściowo napełnionym przewodzie [m 3 /s] prędkość przepływu płynu przy częściowo napełnionym przewodzie [m/s] prędkość przepływu płynu przy całkowicie napełnionym przewodzie [m/s] spadek sieci kanalizacyjnej (gradient) [m/m] wewnętrzna średnica rury [m] współczynnik tarcia (chropowatości bezwzględnej k) [m] wysokość wypełnienia częściowo napełnionej rury [m] Z uwagi na proces samooczyszczania się przewodów oraz biorąc pod uwagę możliwości wykonawcze, zaleca się przyjmowanie następujących minimalnych spadków ułożenia przewodów: 0,3% dla przewodów DN/ID 300 0,15% dla przewodów > DN/ID 300 Flow Q ( I/S) Orientacyjne wartości przepływu dla wypełnionych przewodów można odczytać z poniższego wykresu: Przepływy dla kanałów o mniejszym wypełnieniu można wyliczyć, korzystając z krzywych praktycznych sprawności dla przekroju kołowego: ø ø 600 ø 500 ø 400 ø 300 ø 250 ø ø 150 Flow volume curve ø Hydraulic radius curve Flow velocity curve 1 0,1 1 Do obliczeń przyjęto wartość współczynnika k = 0,25 mm Gradient 0/00 SYSTEM WAVIN X-STREAM Katalog produktów październik 2012 System Wavin X-Stream 5

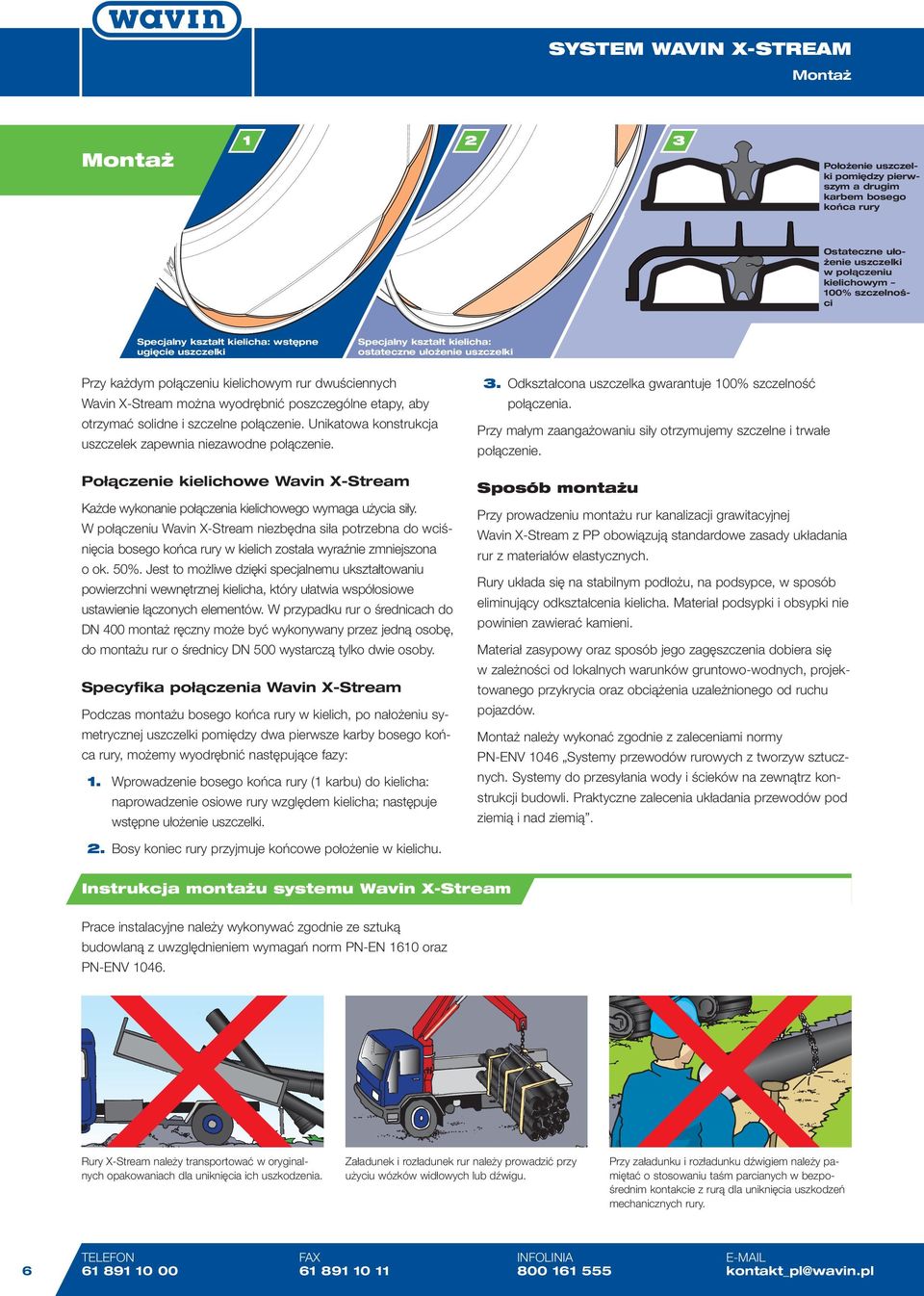

6 SYSTEM WAVIN X-STREAM Montaż Montaż Położenie uszczelki pomiędzy pierwszym a drugim karbem bosego końca rury Ostateczne ułożenie uszczelki w połączeniu kielichowym 100% szczelności Specjalny kształt kielicha: wstępne ugięcie uszczelki Specjalny kształt kielicha: ostateczne ułożenie uszczelki Przy każdym połączeniu kielichowym rur dwuściennych Wavin X-Stream można wyodrębnić poszczególne etapy, aby otrzymać solidne i szczelne połączenie. Unikatowa konstrukcja uszczelek zapewnia niezawodne połączenie. 3. Odkształcona uszczelka gwarantuje 100% szczelność połączenia. Przy małym zaangażowaniu siły otrzymujemy szczelne i trwałe połączenie. Połączenie kielichowe Wavin X-Stream Każde wykonanie połączenia kielichowego wymaga użycia siły. W połączeniu Wavin X-Stream niezbędna siła potrzebna do wciśnięcia bosego końca rury w kielich została wyraźnie zmniejszona Sposób montażu Przy prowadzeniu montażu rur kanalizacji grawitacyjnej Wavin X-Stream z PP obowiązują standardowe zasady układania rur z materiałów elastycznych. o ok. 50%. Jest to możliwe dzięki specjalnemu ukształtowaniu powierzchni wewnętrznej kielicha, który ułatwia współosiowe ustawienie łączonych elementów. W przypadku rur o średnicach do DN 400 montaż ręczny może być wykonywany przez jedną osobę, do montażu rur o średnicy DN 500 wystarczą tylko dwie osoby. Rury układa się na stabilnym podłożu, na podsypce, w sposób eliminujący odkształcenia kielicha. Materiał podsypki i obsypki nie powinien zawierać kamieni. Materiał zasypowy oraz sposób jego zagęszczenia dobiera się w zależności od lokalnych warunków gruntowo-wodnych, projek- Specyfika połączenia Wavin X-Stream towanego przykrycia oraz obciążenia uzależnionego od ruchu Podczas montażu bosego końca rury w kielich, po nałożeniu sy- pojazdów. metrycznej uszczelki pomiędzy dwa pierwsze karby bosego koń- Montaż należy wykonać zgodnie z zaleceniami normy ca rury, możemy wyodrębnić następujące fazy: 1. Wprowadzenie bosego końca rury (1 karbu) do kielicha: PN-ENV 1046 Systemy przewodów rurowych z tworzyw sztucznych. Systemy do przesyłania wody i ścieków na zewnątrz kon- naprowadzenie osiowe rury względem kielicha; następuje strukcji budowli. Praktyczne zalecenia układania przewodów pod wstępne ułożenie uszczelki. ziemią i nad ziemią. 2. Bosy koniec rury przyjmuje końcowe położenie w kielichu. Instrukcja montażu systemu Wavin X-Stream Prace instalacyjne należy wykonywać zgodnie ze sztuką budowlaną z uwzględnieniem wymagań norm PN-EN 1610 oraz PN-ENV Rury X-Stream należy transportować w oryginalnych opakowaniach dla uniknięcia ich uszkodzenia. 6 TEEFON Załadunek i rozładunek rur należy prowadzić przy użyciu wózków widłowych lub dźwigu. FAX Przy załadunku i rozładunku dźwigiem należy pamiętać o stosowaniu taśm parcianych w bezpośrednim kontakcie z rurą dla uniknięcia uszkodzeń mechanicznych rury. INFOINIA E-MAI kontakt_pl@wavin.pl

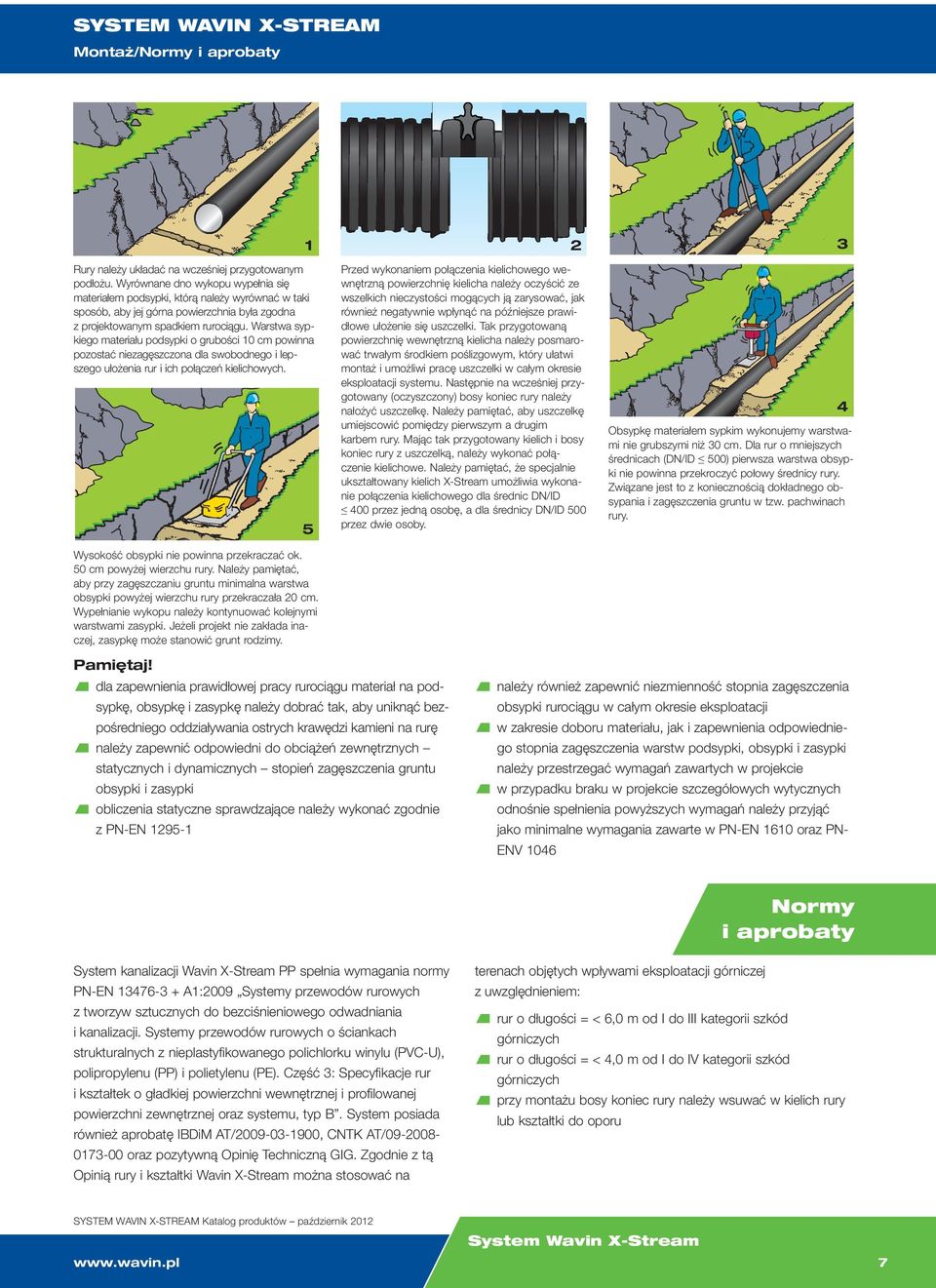

7 SYSTEM WAVIN X-STREAM Montaż/Normy i aprobaty Rury należy układać na wcześniej przygotowanym podłożu. Wyrównane dno wykopu wypełnia się materiałem podsypki, którą należy wyrównać w taki sposób, aby jej górna powierzchnia była zgodna z projektowanym spadkiem rurociągu. Warstwa sypkiego materiału podsypki o grubości 10 cm powinna pozostać niezagęszczona dla swobodnego i lepszego ułożenia rur i ich połączeń kielichowych Przed wykonaniem połączenia kielichowego wewnętrzną powierzchnię kielicha należy oczyścić ze wszelkich nieczystości mogących ją zarysować, jak również negatywnie wpłynąć na późniejsze prawidłowe ułożenie się uszczelki. Tak przygotowaną powierzchnię wewnętrzną kielicha należy posmarować trwałym środkiem poślizgowym, który ułatwi montaż i umożliwi pracę uszczelki w całym okresie eksploatacji systemu. Następnie na wcześniej przygotowany (oczyszczony) bosy koniec rury należy nałożyć uszczelkę. Należy pamiętać, aby uszczelkę umiejscowić pomiędzy pierwszym a drugim karbem rury. Mając tak przygotowany kielich i bosy koniec rury z uszczelką, należy wykonać połączenie kielichowe. Należy pamiętać, że specjalnie ukształtowany kielich X-Stream umożliwia wykonanie połączenia kielichowego dla średnic DN/ID 400 przez jedną osobę, a dla średnicy DN/ID 500 przez dwie osoby. 4 Obsypkę materiałem sypkim wykonujemy warstwami nie grubszymi niż 30 cm. Dla rur o mniejszych średnicach (DN/ID 500) pierwsza warstwa obsypki nie powinna przekroczyć połowy średnicy rury. Związane jest to z koniecznością dokładnego obsypania i zagęszczenia gruntu w tzw. pachwinach rury. Wysokość obsypki nie powinna przekraczać ok. 50 cm powyżej wierzchu rury. Należy pamiętać, aby przy zagęszczaniu gruntu minimalna warstwa obsypki powyżej wierzchu rury przekraczała 20 cm. Wypełnianie wykopu należy kontynuować kolejnymi warstwami zasypki. Jeżeli projekt nie zakłada inaczej, zasypkę może stanowić grunt rodzimy. Pamiętaj! dla zapewnienia prawidłowej pracy rurociągu materiał na pod- należy również zapewnić niezmienność stopnia zagęszczenia sypkę, obsypkę i zasypkę należy dobrać tak, aby uniknąć bez- obsypki rurociągu w całym okresie eksploatacji pośredniego oddziaływania ostrych krawędzi kamieni na rurę w zakresie doboru materiału, jak i zapewnienia odpowiednie- należy zapewnić odpowiedni do obciążeń zewnętrznych go stopnia zagęszczenia warstw podsypki, obsypki i zasypki statycznych i dynamicznych stopień zagęszczenia gruntu należy przestrzegać wymagań zawartych w projekcie obsypki i zasypki w przypadku braku w projekcie szczegółowych wytycznych obliczenia statyczne sprawdzające należy wykonać zgodnie odnośnie spełnienia powyższych wymagań należy przyjąć z PN-EN jako minimalne wymagania zawarte w PN-EN 1610 oraz PNENV 1046 Normy i aprobaty System kanalizacji Wavin X-Stream PP spełnia wymagania normy terenach objętych wpływami eksploatacji górniczej PN-EN A1:2009 Systemy przewodów rurowych z uwzględnieniem: z tworzyw sztucznych do bezciśnieniowego odwadniania i kanalizacji. Systemy przewodów rurowych o ściankach strukturalnych z nieplastyfikowanego polichlorku winylu (PVC-U), polipropylenu (PP) i polietylenu (PE). Część 3: Specyfikacje rur i kształtek o gładkiej powierzchni wewnętrznej i profilowanej powierzchni zewnętrznej oraz systemu, typ B. System posiada rur o długości = < 6,0 m od I do III kategorii szkód górniczych rur o długości = < 4,0 m od I do IV kategorii szkód górniczych przy montażu bosy koniec rury należy wsuwać w kielich rury lub kształtki do oporu również aprobatę IBDiM AT/ , CNTK AT/ oraz pozytywną Opinię Techniczną GIG. Zgodnie z tą Opinią rury i kształtki Wavin X-Stream można stosować na SYSTEM WAVIN X-STREAM Katalog produktów październik 2012 System Wavin X-Stream 7

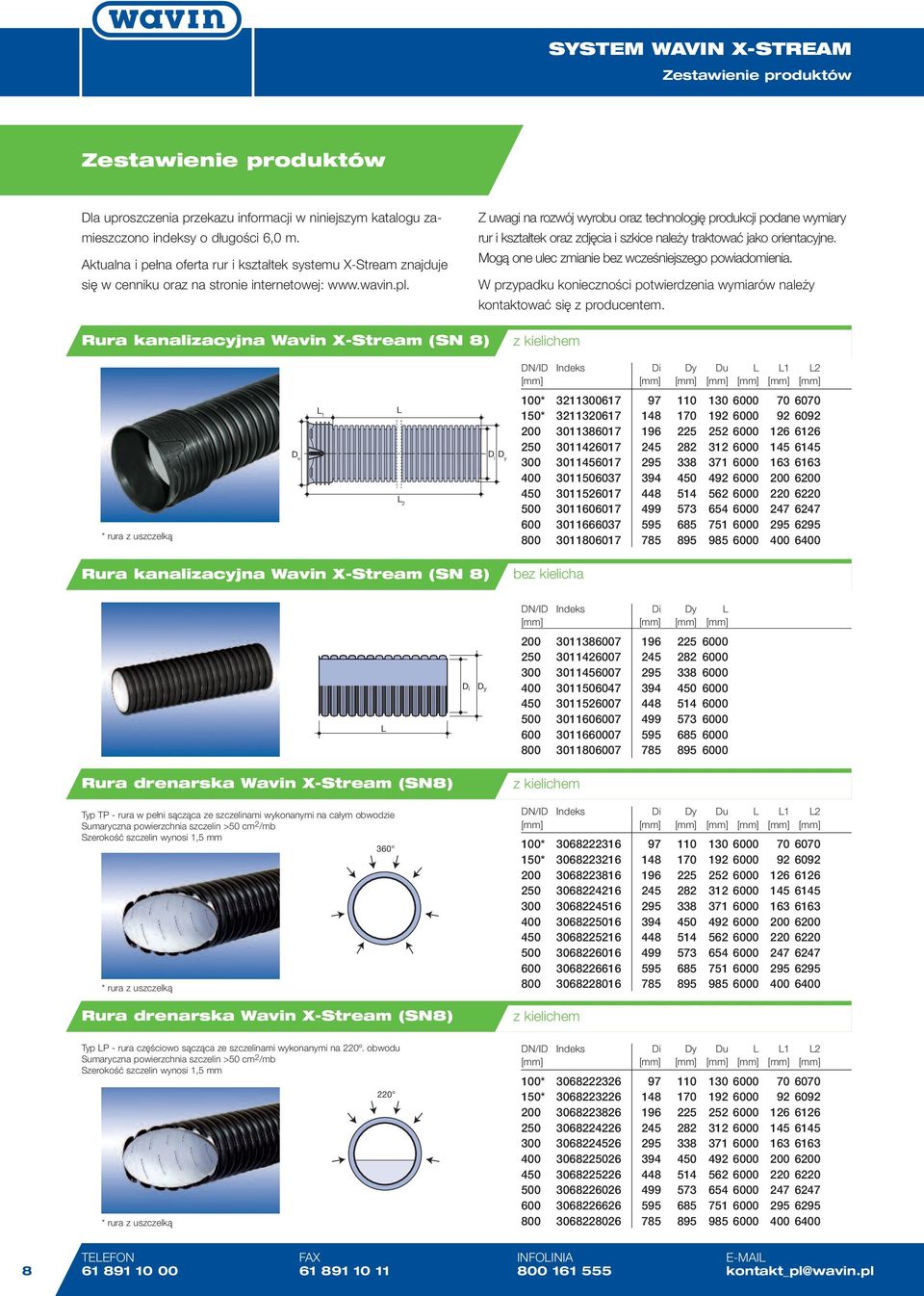

8 Zestawienie produktów Zestawienie produktów Dla uproszczenia przekazu informacji w niniejszym katalogu zamieszczono indeksy o długości 6,0 m. Aktualna i pełna oferta rur i kształtek systemu X-Stream znajduje się w cenniku oraz na stronie internetowej: Z uwagi na rozwój wyrobu oraz technologię produkcji podane wymiary rur i kształtek oraz zdjęcia i szkice należy traktować jako orientacyjne. Mogą one ulec zmianie bez wcześniejszego powiadomienia. W przypadku konieczności potwierdzenia wymiarów należy kontaktować się z producentem. Rura kanalizacyjna Wavin X-Stream (SN 8) z kielichem DN/ID Indeks Di Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 100* * * rura z uszczelką 1 2 D i Rura kanalizacyjna Wavin X-Stream (SN 8) bez kielicha DN/ID Indeks Di [mm] [mm] [mm] [mm] D i Rura drenarska Wavin X-Stream (SN8) z kielichem Typ TP - rura w pełni sącząca ze szczelinami wykonanymi na całym obwodzie Sumaryczna powierzchnia szczelin >50 cm 2 /mb Szerokość szczelin wynosi 1,5 mm 360 * rura z uszczelką DN/ID Indeks Di Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 100* * Rura drenarska Wavin X-Stream (SN8) z kielichem Typ P - rura częściowo sącząca ze szczelinami wykonanymi na 220º. obwodu Sumaryczna powierzchnia szczelin >50 cm 2 /mb Szerokość szczelin wynosi 1,5 mm * rura z uszczelką 220 DN/ID Indeks Di Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 100* * TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

9 Zestawienie produktów Rura drenarska Wavin X-Stream (SN8) z kielichem Typ MP - rura wielofunkcyjna sącząco-transportująca ze szczelinami wykonanymi na 120º obwodu Sumaryczna powierzchnia szczelin >50 cm 2 /mb Szerokość szczelin wynosi 1,5 mm 120 DN/ID Indeks Di Du 1 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 100* * * rura z uszczelką Uszczelka Wavin X-Stream A A - A A DN/ID Indeks Materiał [mm] EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM EPDM Złączka dwukielichowa Wavin X-Stream 1 1 DN/ID Indeks Du 1 [mm] [mm] [mm] [mm] [mm] Nasuwka Wavin X-Stream DN/ID Indeks Du [mm] [mm] [mm] [mm] SYSTEM WAVIN X-STREAM Katalog produktów październik 2012 System Wavin X-Stream 9

10 Zestawienie produktów Korek/zaślepka Wavin X-Stream DN/ID Indeks Du 1 [mm] [mm] [mm] [mm] [mm] Korek Wavin X-Stream DN/ID Indeks [mm] [mm] [mm] Zaślepka Wavin X-Stream DN/ID Indeks Du [mm] [mm] [mm] [mm] Kolano 15 Wavin X-Stream * jednokielichowe, Z1 = długość bosego końca ** kształtka z płaszczem ochronnym Z 1 15 DN/ID Indeks Du Z1 [mm] [mm] [mm] [mm] [mm] 100* ** Kolano 30 Wavin X-Stream * jednokielichowe, Z1 = długość bosego końca ** kształtka z płaszczem ochronnym Z 1 30 DN/ID Indeks Du Z1 [mm] [mm] [mm] [mm] [mm] 100* ** TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

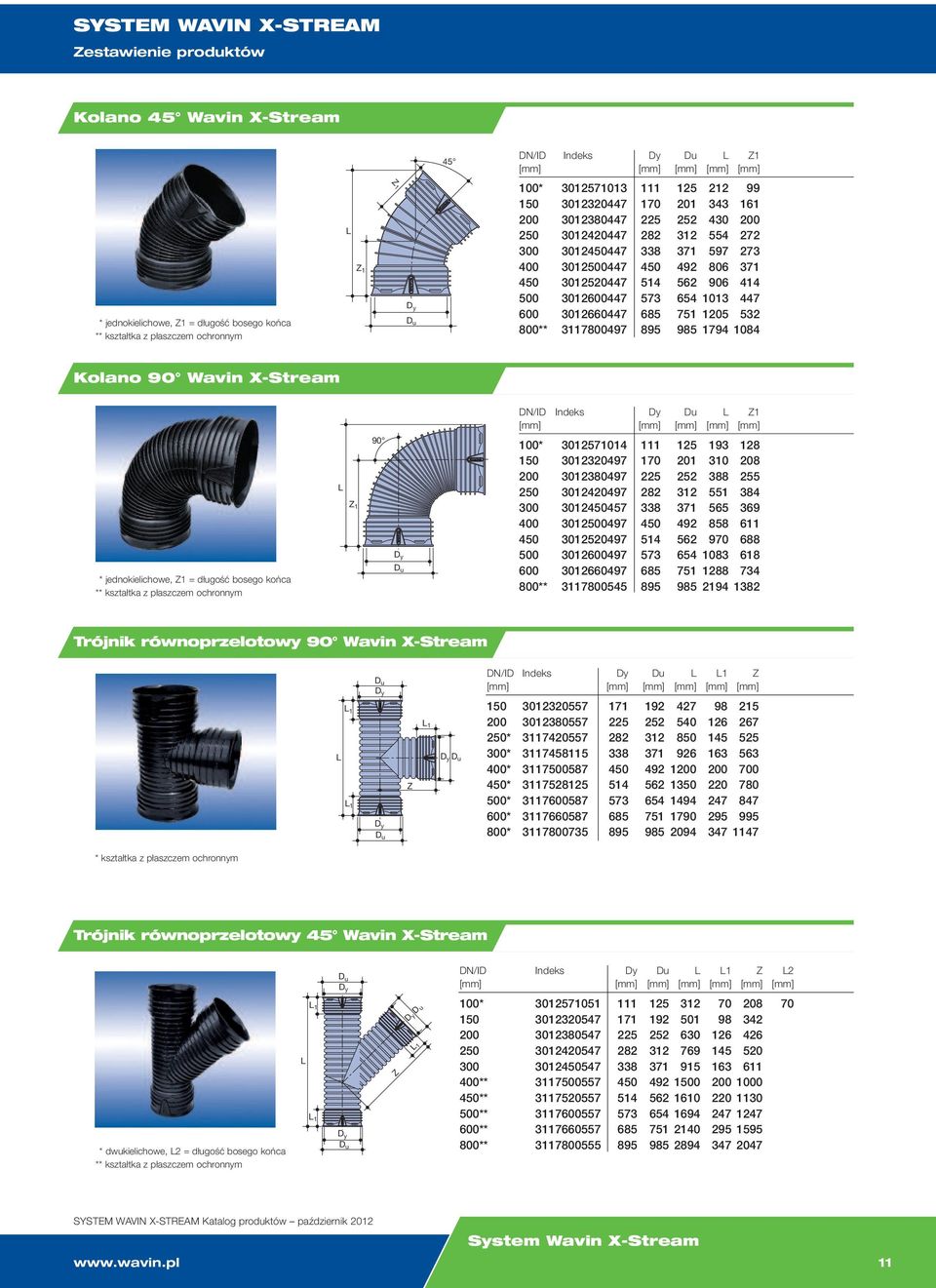

11 Zestawienie produktów Kolano 45 Wavin X-Stream 45 DN/ID Indeks Du Z1 [mm] [mm] [mm] [mm] [mm] * jednokielichowe, Z1 = długość bosego końca ** kształtka z płaszczem ochronnym Z 1 Z1 100* ** Kolano 90 Wavin X-Stream DN/ID Indeks Du Z1 [mm] [mm] [mm] [mm] [mm] * jednokielichowe, Z1 = długość bosego końca ** kształtka z płaszczem ochronnym Z * ** Trójnik równoprzelotowy 90 Wavin X-Stream DN/ID Indeks Du 1 Z [mm] [mm] [mm] [mm] [mm] [mm] 1 1 Z * * * * * * * * kształtka z płaszczem ochronnym Trójnik równoprzelotowy 45 Wavin X-Stream DN/ID Indeks Du 1 Z 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] * dwukielichowe, 2 = długość bosego końca ** kształtka z płaszczem ochronnym 1 1 Z 1 100* ** ** ** ** ** SYSTEM WAVIN X-STREAM Katalog produktów październik 2012 System Wavin X-Stream 11

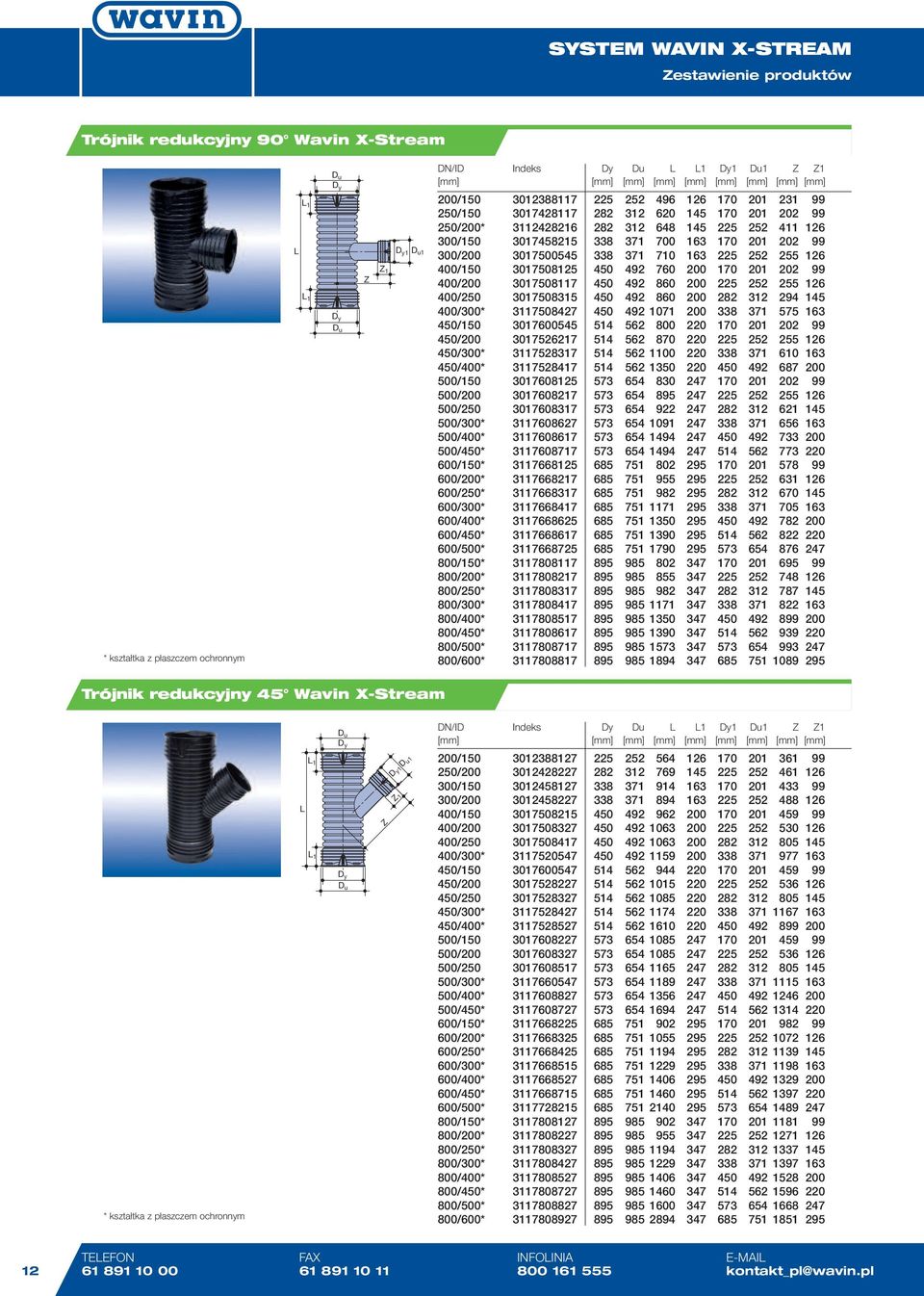

12 Zestawienie produktów Trójnik redukcyjny 90 Wavin X-Stream * kształtka z płaszczem ochronnym 1 1 Z Z DN/ID Indeks Du 1 1 Du1 Z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 200/ / /200* / / / / / /300* / / /300* /400* / / / /300* /400* /450* /150* /200* /250* /300* /400* /450* /500* /150* /200* /250* /300* /400* /450* /500* /600* Trójnik redukcyjny 45 Wavin X-Stream * kształtka z płaszczem ochronnym 1 1 Z 1 1 Z 1 DN/ID Indeks Du 1 1 Du1 Z Z1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 200/ / / / / / / /300* / / / /300* /400* / / / /300* /400* /450* /150* /200* /250* /300* /400* /450* /500* /150* /200* /250* /300* /400* /450* /500* /600* TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

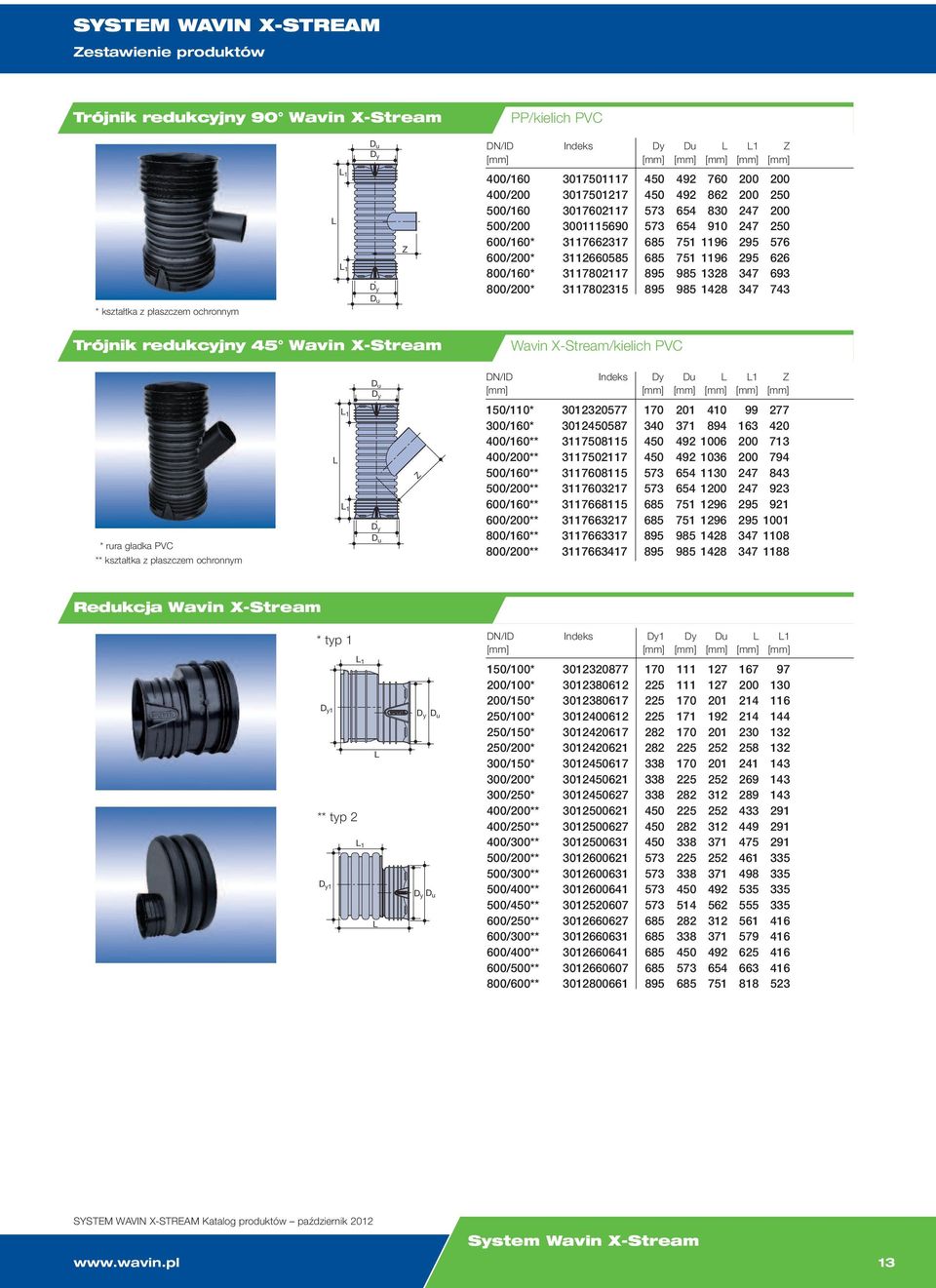

13 Zestawienie produktów Trójnik redukcyjny 90 Wavin X-Stream PP/kielich PVC DN/ID Indeks Du 1 Z [mm] [mm] [mm] [mm] [mm] [mm] 1 1 Du Z 400/ / / / /160* /200* /160* /200* * kształtka z płaszczem ochronnym Trójnik redukcyjny 45 Wavin X-Stream Wavin X-Stream/kielich PVC DN/ID Indeks Du 1 Z [mm] [mm] [mm] [mm] [mm] [mm] * rura gładka PVC ** kształtka z płaszczem ochronnym 1 1 Du Z 150/110* /160* /160** /200** /160** /200** /160** /200** /160** /200** Redukcja Wavin X-Stream * typ ** typ DN/ID Indeks 1 Du 1 [mm] [mm] [mm] [mm] [mm] [mm] 150/100* /100* /150* /100* /150* /200* /150* /200* /250* /200** /250** /300** /200** /300** /400** /450** /250** /300** /400** /500** /600** SYSTEM WAVIN X-STREAM Katalog produktów październik 2012 System Wavin X-Stream 13

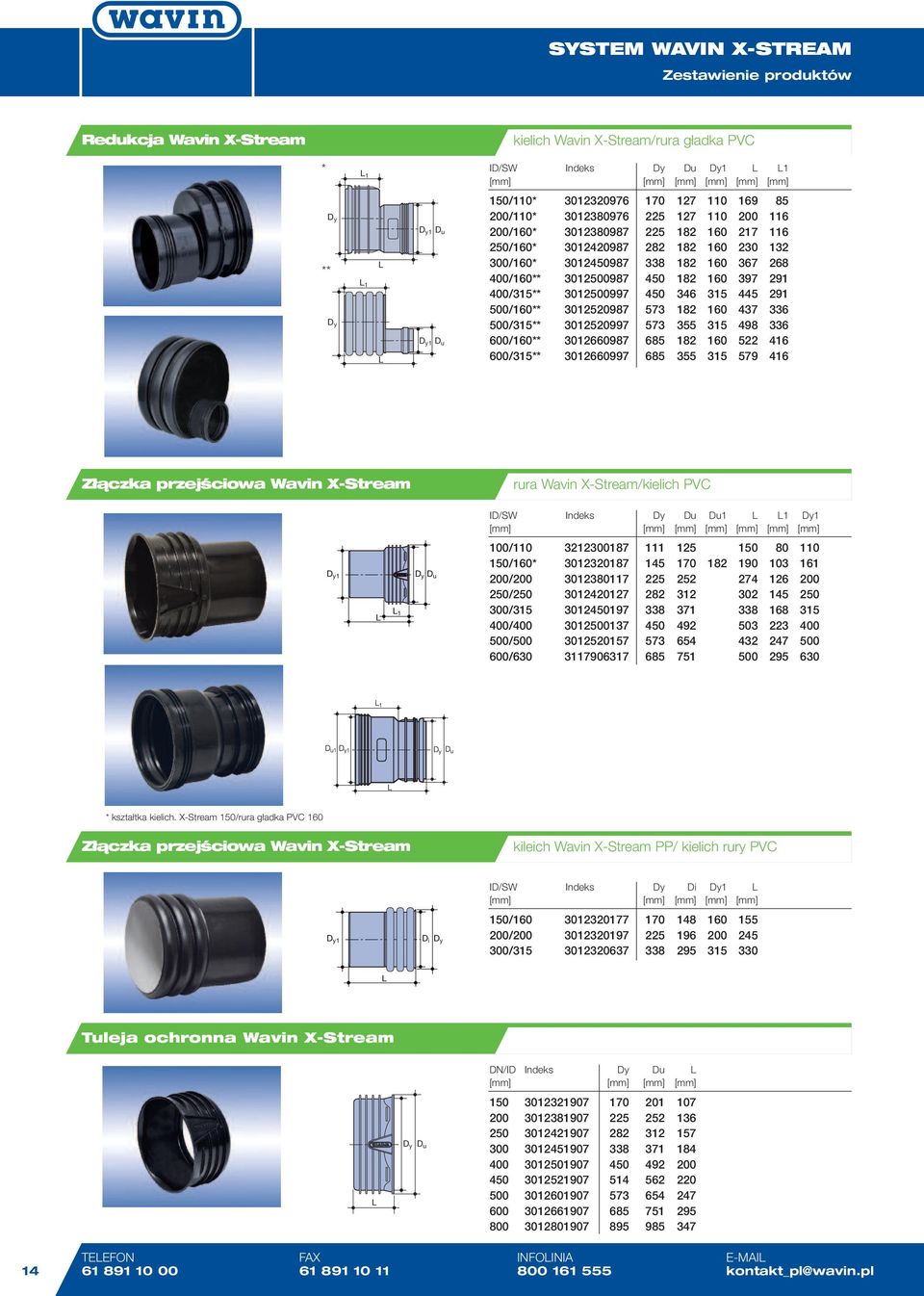

14 Zestawienie produktów Redukcja Wavin X-Stream kielich Wavin X-Stream/rura gładka PVC * 1 ID/SW Indeks Du 1 1 [mm] [mm] [mm] [mm] [mm] [mm] ** /110* /110* /160* /160* /160* /160** /315** /160** /315** /160** /315** Złączka przejściowa Wavin X-Stream rura Wavin X-Stream/kielich PVC ID/SW Indeks Du Du1 1 1 [mm] [mm] [mm] [mm] [mm] [mm] [mm] / /160* / / / / / / * kształtka kielich. X-Stream 150/rura gładka PVC 160 Złączka przejściowa Wavin X-Stream kileich Wavin X-Stream PP/ kielich rury PVC 1 Di ID/SW Indeks Di 1 [mm] [mm] [mm] [mm] [mm] 150/ / / Tuleja ochronna Wavin X-Stream DN/ID Indeks Du [mm] [mm] [mm] [mm] TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

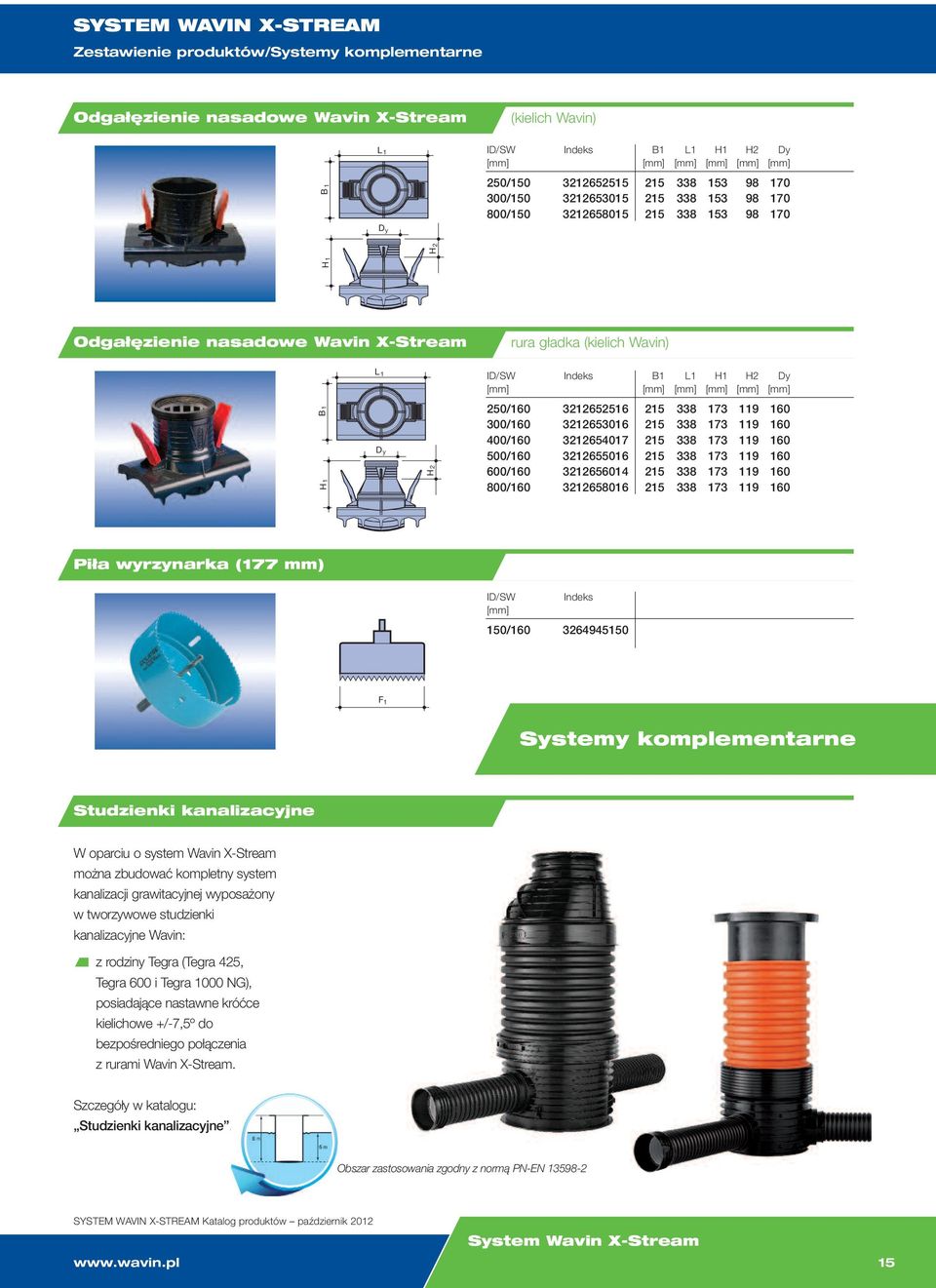

15 Zestawienie produktów/systemy komplementarne Odgałęzienie nasadowe Wavin X-Stream (kielich Wavin) B 1 1 ID/SW Indeks B1 1 H1 H2 [mm] [mm] [mm] [mm] [mm] [mm] 250/ / / Odgałęzienie nasadowe Wavin X-Stream rura gładka (kielich Wavin) 1 ID/SW Indeks B1 1 H1 H2 [mm] [mm] [mm] [mm] [mm] [mm] B 1 H1 H1 H2 H2 250/ / / / / / Piła wyrzynarka (177 mm) ID/SW [mm] Indeks 150/ F 1 Systemy komplementarne Studzienki kanalizacyjne W oparciu o system Wavin X-Stream można zbudować kompletny system kanalizacji grawitacyjnej wyposażony w tworzywowe studzienki kanalizacyjne Wavin: z rodziny Tegra (Tegra 425, Tegra 600 i Tegra 1000 NG), posiadające nastawne króćce kielichowe +/-7,5º do bezpośredniego połączenia z rurami Wavin X-Stream. Szczegóły w katalogu: Studzienki kanalizacyjne. Obszar zastosowania zgodny z normą PN-EN SYSTEM WAVIN X-STREAM Katalog produktów październik 2012 System Wavin X-Stream 15

16 Wavin X-Stream Product Catalogue Products for infrastructural systems The essence of our activities lies in the quality of our products. Perfect systems require perfect quality. Wavin products intended for large customers have been developed based on a thorough analysis of the needs eds of contractors and users. Those products are: PVC outdoor gravity sewers; Wavin X-Stream double wall pipes and fittings system; outdoor pressure sewer systems made from PE; sewer chambers; wastewater and dirty water pumping stations; pressure systems for water conveyance made from PVC; pressure systems for water transfer from PVC; pressure systems for gas conveyance made from PE; drainage systems; Aquacell/Wavin Q-Bic rainwater management systems; Wavin QuickStream siphonic roof drainage system; systems for pipeline peline renovation: Compact Pipe, Shortlining KMR, Neofit, and Wavin TS; bridge drainage systems made from HD-PE; separators. We encourage you to check out our installation systems for the construction industry. Wavin Metalplast-Buk operates a program of continuous product development, and therefore reserves the right to modify or amend the specification of their products without notice. All information in this publication is given in good faith, and believed to be correct at the time of going to press. This catalogue does not constitute an offer in the meaning of the Civil Code. It only serves the purpose of providing information on the products of Wavin Metalplast-Buk. Wavin Metalplast-Buk Sp. z o.o. o ul. Dobieżyńska Buk, Poland Phone no Fax no Hotline kontakt_pl@wavin.pl ww.wavin.p The Intesio brand is based on the knowledge e and experience of Wavin in rainwater management. Intesio is a unique mix of tried tested project management skills and expert product knowledge. The Intesio brand includes comprehensive solutions that are fully suitable to meet the individual needs of our customers and guarantees constant and optimum level of operation.
