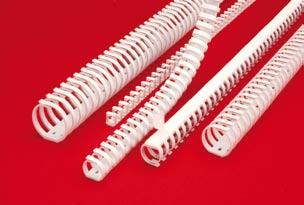

1 TECHNIKA ZACISKOWA I PODŁĄCZENIOWA TOP TECHNIKA TOP ROZWIĄZANIE 300 BLOKI DYSTRYBUCYJNE ZACISKI TYPU easy connection TOP ROZWIĄZANIE TOP JAKOŚĆ ZACISKI SZEREGOWE ŚRUBOWE KANAŁY GRZEBIENIOWE DO ROZDZIELNIC TOP TECHNIKA TOP ROZWIĄZANIE ZACISKI ROZGAŁĘŹNE OKRĄGŁE, ELASTYCZNE KANAŁY GRZEBIENIOWE

2 TECHNIKA ZACISKOWA I PODŁĄCZENIOWA TOP ROZWIĄZANIE TOP JAKOŚĆ BLOKI DYSTRYBUCYJNE ZACISKI ROZGAŁĘŹNE TECHNIKA ZACISKOWA I PODŁĄCZENIOWA w SPIS TREŚCI ZACISKI ROZGAŁĘŹNE ZACISKI Easy conection ZACISKI SZEREGOWE ŚRUBOWE ZACISKI SZEREGOWE SPRĘŻYNOWE ZACISKI SPECJALNE AKCESORIA DO ZACISKÓW KANAŁY GRZEBIENIOWE ZŁĄCZKI INSTALACYJNE

3 ZACISKI ROZGAŁĘŹNE w Zaciski rozgałęźne DO KABLI 25 mm 2, typ C SI SI w SCHRACK INFO Typ C, wykonanie zgodnie z DIN VDE Napięcie znamionowe 690 V AC Wykonane z termoplastiku Wytrzymałość temperaturowa 120 C Wykonane z materiału samogasnącego wg UL 94 Wskaźnik odporności na prąd pełzający CTI 200 Wykonanie 3-, 4- i 5-polowe Ochrona przed dotykiem bezpośrednim zgodnie z VBG4 Montaż na szynie TH 35 poziomo lub pionowo 302 OPIS/PODŁĄCZENIE WYJŚCIA WYM (SxWxG) mm WAGA (kg) DOSTĘPNOŚĆ STORE NR KATALOGOWY 25 mm 2 3-polowe, każde z 4 wyjściami 25 mm 2 60,6x38,3x42,6 0,196 SI polowe, każde z 4 wyjściami 25 mm 2 80,2x38,3x42,6 0,271 SI polowe, każde z 4 wyjściami 25 mm 2 99,8x38,3x42,6 0,340 SI polowe, każde z 4 wyjściami 25 mm 2, N-niebieski 80,2x38,3x42,6 0,267 SI polowe, każde z 4 wyjściami 25 mm 2, N-niebieski, PE-żółto-zielony 99,8x38,3x42,6 0,337 SI polowe, 3 pola z 4 wyjściami 25 mm 2 i 1 pole (N) z 8 wyjściami 25 mm 2, N-niebieski 99,8x38,3x42,6 0,340 SI w Zaciski rozgałęźne DO KABLI 25, 35, 70 mm 2, typ A SI022350/SI022250/SI022350/SI w SCHRACK INFO Do zastosowania: jako szyna rozgałęźna kabli zasilających Szybkie mocowanie na szynie TH 35 mm (jeżeli nie podano inaczej) Napięcie znamionowe: 500 V AC 25 mm 2 - zaciski wejściowe: śrubowy M6, Md 3 Nm, zaciski wyjściowe: śrubowy M5, Md 3 Nm 35 mm 2 - zaciski wejściowe: śrubowy M8, Md 4 Nm, zaciski wyjściowe: śrubowy M6, Md 3 Nm 70 mm 2 - zaciski wejściowe: śrubowy M8, Md 12 Nm, zaciski wyjściowe: śrubowy M8, Md 4 Nm Ochrona przed dotykiem bezpośrednim zgodnie z VBG4 (łącznie z pokrywą) Z mocowaniem zatrzaskowym na szynie TH 35 dla montażu poziomego i pionowego (jeżeli nie podano inaczej) Wykonane z termoplastiku Wytrzymałość temperaturowa 125 C Wykonane z materiału samogasnącego wg UL 94 Wskaźnik odporności na prąd pełzający CTI 200

4 ZACISKI ROZGAŁĘŹNE w Zaciski rozgałęźne DO przewodów 25, 35, 70 mm 2, typ A (kontynuacja) OPIS/PODŁĄCZENIE wej./wyj. WYM (SxWxG) mm WAGA (kg) DOSTĘPNOŚĆ STORE NR KATALOGOWY ZACISKI WEJŚCIOWE 25 mm 2 1-polowe, 1 pole z 2 wyjściami, 16 mm 2 32,5x43,5x40 0,066 SI polowe, 1 pole z 4 wyjściami 16 mm 2 33x40x50 0,129 SI polowe, 1 pole z 6 wyjściami, 16 mm 2 62x43,5x40 0,117 SI polowe, 2 pola z 2 wyjściami 16 mm 2 62x40x50 0,098 SI polowe, 3 pola z 2 wyjściami, 16 mm 2 / 1 pole z 6 wyj., 16 mm 2 150,5x43,5x40 0,303 SI polowe, 3 pola z 4 wyjściami, 16 mm 2 / 1 pole z 6 wyj., 16 mm 2 150,5x43,5x40 0,370 SI polowe, 3 pola z 4 wyjściami, 16 mm 2 / 1 pole z 12 wyj., 16 mm 2 150,5x43,5x40 0,437 SI polowe, 4 pola z 2 wyjściami, 16 mm 2 121x43,5x40 0,258 SI polowe, 5 pól z 2 wyjściami, 16 mm 2 150,5x43,5x40 0,311 SI ZACISKI WEJŚCIOWE 35 mm 2 1-polowe, 1 pole z 2 wyjściami 25 mm 2 40x44x44 0,098 SI polowe, 2 pola z 4 wyjściami 25 mm 2 77x44x44 0,255 SI polowe, 2 pola z 2 wyjściami 25 mm 2 77x44x44 0,255 SI polowe, 3 pola z 2 wyjściami / 1 pole z 6 wyjściami 25 mm 2 192x60x46 0,486 SI polowe, 4 pola z 2 wyjściami 25 mm 2 155x60x46 0,399 SI polowe, 5 pól z 2 wyjściami 25 mm 2 192x60x46 0,491 SI polowe, 4 pola z 2 wyjściami 35 mm 2 155x60x46 0,393 SI polowe, 1 pole z 2 wyjściami 35 mm 2 40x44x44 0,095 SI polowe, 1 pole z 4 wyjściami 35 mm 2 40x44x44 0,129 SI ZACISKI WEJŚCIOWE 70 mm 2 1-polowe/1 pole z 2 wyjściami 50 mm 2, montaż na płytę 67x65x SI polowe/1 pole z 4 wyjściami 50 mm 2, montaż na płytę 67x65x SI polowe/1 pole z 2 wyjściami 50 mm 2, montaż TH 35 67x65x SI polowe/1 pole z 4 wyjściami 50 mm 2, montaż TH 35 67x65x SI w Pokrywa do zacisków typu A mm 2 w SCHRACK INFO Pokrywa o długości 1 m umożliwia osłonięcie od frontu zacisków typu A mm 2 OPIS/PODŁĄCZENIE we./wy. WYM mm OPAK. WAGA (kg) DOSTĘPNOŚĆ STORE NR KATALOGOWY Pokrywa długości 1 m ,084 SI

5 ZACISKI N I PE w ZACISKI N I PE w SCHRACK INFO Do montażu na szynie typu TH 35 i typu H Maksymalny prąd 63A ik ik021038, ik OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY 304 Zacisk PE 15 odejść Zacisk N 15 odejść Zacisk PE 7 odejść Zacisk N 7 odejść Zacisk N/PE przykręcany IK IK IK IK BK w IZOLOWANE ZACISKI N I PE w SCHRACK INFO Mocowane zatrzaskowo na szynie TH 35 i typu H Maksymalny prąd 63A Maksymalny przekrój 16 mm 2 (z tulejką 10 mm 2 ) ik ik OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Zacisk PE, 15 odejść Zacisk N, 15 odejść Zacisk PE, 7 odejść Zacisk N, 7 odejść IK021039I- IK021038I- IK021037I- IK021036I- w SZYNA N/PE ZE WSPORNIKIEM w SCHRACK INFO Wspornik do 2 szyn N/PE z mocowaniem zatrzaskowym na szynie TH 35 Wspornik do mocowania zatrzaskowego lub przy pomocy śruby i podkładki na szynie typu C Szyna o długości 1 m do cięcia ik OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Wspornik szyny N/PE 10 mm 2 Wspornik szyny N/PE 16 mm 2 IK IL mm 2 szyna N/PE, L=1 m IK mm 2 szyna N/PE, L=1 m IK mm 2 szyna N/PE, L=1 m IK Część izolująca 4-stopniowa Osłona do IK020017, L=1 m Zacisk dodatkowy mosiężny 25 mm 2 Zacisk dodatkowy stalowy 25 mm 2 Zacisk dodatkowy 25 mm 2 dla szyn N/PE, wersja poprzeczna IK IK IK IK IK

6 BLOKI DYSTRYBUCYJNE w Szyna ekwipotencjalna w SCHRACK INFO Szyna do prądów do 100A Szyna jest w pełni osłonięta Podłączenia: płaskie 1x szyna 30 x 3,5 mm, okrągłe o średnicy 7-10 mm Przekrój podłączeniowy podany na szynie bs w NORMY VDE i 8 OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Szyna ekwipotencjalna BS w BLOKI DYSTRYBUCYJNE w SCHRACK INFO Bloki dystrybucyjne do montażu na szynie TH 35 Stopień ochrony IP 20 Certyfikacja UL ikb14016 ikb04050 ikb01035 ikb01070 ikb01120 OPIS WYM (SxWxG) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Blok dystrybucyjny 1-pol. 80A, wej. 1x16mm 2, wyj. 2x6mm 2 i 3x16mm 2 27x66x47 IKB Blok dystrybucyjny 1-pol. 125A, wej. 1x35mm 2, wyj. 6x16mm 2 27x66x47 IKB Blok dystrybucyjny 1-pol. 160A, wej. 1x70mm 2, wyj. 6x16mm 2 35x92x49 IKB Blok dystrybucyjny 1-pol. 250A, wej. 1x120mm 2, wyj. 2x6mm 2, 4x10mm 2 i 4x16mm 2 44,5x95,5x49 IKB Blok dystrybucyjny 1-pol. 400A, wej. 1x185mm 2, wyj. 2x35mm 2, 5x16mm 2 i 4x10mm 2 44,5x95,5x49 IKB Blok dystrybucyjny 4-pol. 80A, wej. 1x16mm 2, wyj. 8x10mm 2 85x80x48 IKB Blok dystrybucyjny 4-pol. 100A, wej. 1x35mm 2, wyj. 2x16mm 2 i 5x6mm 2, 6x16mm 2 i 4x6mm 2 74,5x98x45 IKB Blok dystrybucyjny 4-pol. 125A, wej. 1x35mm 2, wyj. 10x16mm 2 85x129x48 IKB Blok dystrybucyjny 4-pol. 160A, wej. 1x50mm 2, wyj. 3x35mm 2 i 8x16mm 2 90x160,5x50 IKB

7 ZACISKI EASY CONNECTION w ZACISKI EASY CONNECTION IK IK IK IK w Schrack info Kompaktowe wymiary Możliwy montaż na szynie TH 35 lub płycie montażowej Możliwy montaż poziomy lub pionowy Zaciski sprężynowe na wyjściach Zaciski śrubowe na wejściu Możliwe łączenie zacisków w szereg (wystarczy zdjąć płytkę boczną i wsunąć drugi zacisk) Dla torów N i PE w PARAMETRY TECHNICZNE Materiały: Zaciski śrubowe: czysty mosiądz Obudowa: PA66-V0 szary RAL 7035 Pokrywa: PA66-V0 szary RAL 7035 Mocowania: PA66-V0 szary RAL 7035 Płytka zacisku: miedziana E-Cu Zaciski sprężynowe: stalowe Odporność temperaturowa: HDT B ISO179 = 200 C UL94-V0/1,5 Napięcie izolacji: 600V Normy: EN :2004, EN :2004, EN :2004, EN :2000, VDE Parametry elektryczne: Maksymalna obciążalność: 80A Stopień ochrony: IP20 w MOŻLIWOŚCI PODŁĄCZENIA ZACISKI ŚRUBOWE TYP PRZEWODU DY 300/500V LgY 300/500V LY 450/750V LgY 450/700V Max. przekrój przewodu 25 mm 2 16 mm 2 Min. przekrój przewodu 1,5 mm 2 1,5 mm 2 ZACISKI SPRĘŻYNOWE DLA PRZEWODÓW ODPŁYWOWYCH TYP PRZEWODU DY 300/500V DY 450/750V LgY 300/500V LY 450/750V LgY 450/700V LgY 450/750V Max. przekrój przewodu 6 mm 2 6 mm 2 Min. przekrój przewodu 0,5 mm 2 0,5 mm 2 OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Zacisk rozgałęźny niebieski, 2 x 25 mm 2, 14 x 6 mm 2 Zacisk rozgałęźny zielony, 2 x 25 mm 2, 14 x 6 mm 2 Zacisk rozgałęźny niebieski/zielony, 1 x 25 mm 2, 7 x 6 mm 2 Zacisk rozgałęźny bezbarwny, 2 x 25 mm 2, 14 x 6 mm 2 IK IK IK IK

8 ZACISKI ŚRUBOWE w ZACISKI SZEREGOWE ŚRUBOWE OGÓLNE INFORMACJE SYSTEM ZACISKÓW ŚRUBOWYCH w Schrack info Zaciski w wykonaniu (EX)i (iskrobezpieczne) możliwość stosowania w środowisku zagrożenia wybuchem Zaciski wykonane z poliamidu w kolorach: beżowym (RAL 1001), niebieskim (RAL 5015) lub żółto-zielonym klasa palności wg UL94: V0 Posiadają certyfikaty CESI 01ATEX 090 U Eex e I M2 / II 2 G D Napięcie znamionowe U n =800V (wg. IEC ), 600V (wg UL-cUL), wytrzymywane napięcie udarowe U imp = 8kV Temperatura pracy zacisków poliamidowych: -40 C do + 80 C (na zapytanie dostępne zaciski wykonane z melaminy -40 C do C) Zaciski wykonanie bez: azbestu, PCB, PCT, kadmu, fosforu i bez związków halogenowych

9 ZACISKI ŚRUBOWE w ZACISKI SZEREGOWE ŚRUBOWE 308 typ CBD.2 CBD.4 CBD.6 CBD.10 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,5-4mm² 0,5-6mm² 0,5-10mm² 0,5-16mm² Maksymalny przekrój drutu 4mm² 6mm² 10mm² 16mm² Maksymalny przekrój drutu wielożyłowego 4mm² 6mm² 10mm² 16mm² Maksymalny przekrój linki 4mm² 6mm² 10mm² 16mm² Maksymalny przekrój linki z tulejką 2,5mm² 4mm² 6mm² 10mm² Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 40,5 x 5,5 x x 6,5 x x 8 x x 10 x 55 Moment dokręcania śruby (min./nom.) (Nm) 0,4/0,8 0,5/1,2 0,8/1,4 1,2/1,9 Prąd maksymalny (A) NR KATALOGOWY STORE Zacisk beżowy IK IK IK IK Zacisk niebieski IK IK IK IK Płytki końcowe Płytka końcowa beżowa IK IK IK IK Płytka końcowa niebieska IK IK IK IK Płytki rozdzielające Płytka rozdzielająca czerwona IK IK IK IK Płytka rozdzielająca zielona IK IK IK IK Mostki równoległe Mostek równoległy podwójny IK IK IK IK Mostek równoległy dla 10 zacisków IK IK IK Mostek równoległy o długości 250 mm IK IK IK IK IK IK IK IK Zaciski końcowe Zacisk śrubowy IK IK IK IK Zacisk bezśrubowy IK IK IK IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka opisowa pusta IK IK IK IK

10 ZACISKI ŚRUBOWE w ZACISKI SZEREGOWE ŚRUBOWE (kontynuacja) typ CBD.16 CBD.35 CBD.50 CBD.70 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,5-25mm² 0,5-50mm² 0,5-70mm² 0,5-95mm² Maksymalny przekrój drutu 25mm² 50mm² 70mm² 95mm² Maksymalny przekrój drutu wielożyłowego 25mm² 35mm² 50mm² 70mm² Maksymalny przekrój linki 25mm² 35mm² 50mm² 70mm² Maksymalny przekrój linki z tulejką 16mm² 35mm² 50mm² 70mm² Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 47 x 12 x x 16 x x 18 x x 20,5 x 71 Moment dokręcania śruby (min./nom.) (Nm) 1,8/3,0 2,0/3,5 2,5/5,0 3,0/8,0 Prąd maksymalny (A) NR KATALOGOWY Zacisk beżowy IK IK A IK IK Zacisk niebieski IK IK A IK IK Płytki końcowe Płytka końcowa beżowa IK IK A IK IK Płytka końcowa niebieska IK IK A IK IK Płytki rozdzielające Płytka rozdzielająca czerwona IK IK IK IK Płytka rozdzielająca zielona IK IK IK IK Mostki równoległe Mostek równoległy podwójny IK IK IK IK Mostek równoległy dla 10 zacisków Mostek równoległy o długości 250 mm IK IK IK IK IK IK IK IK Zaciski końcowe Zacisk śrubowy IK IK IK IK Zacisk bezśrubowy IK IK IK IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabliczka opisowa jak dla typu CBD.10 IK Tabliczka opisowa pusta Tabliczka opisowa jak dla typu CBD.10 IK

11 ZACISKI ŚRUBOWE w ZACISKI SZEREGOWE ŚRUBOWE UZIEMIAJĄCE PE 310 typ TEO.2 TEO.4 TE.6 TE.10 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,5-4mm² 0,5-6mm² 0,5-10mm² 0,5-16mm² Maksymalny przekrój drutu 4mm² 6mm² 10mm² 16mm² Maksymalny przekrój drutu wielożyłowego 4mm² 6mm² 10mm² 16mm² Maksymalny przekrój linki 4mm² 6mm² 10mm² 16mm² Maksymalny przekrój linki z tulejką 2,5mm² 4mm² 6mm² 10mm² Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 50 x 5,5 x x 6,5 x x 8 x x 10 x 55 Moment dokręcania śruby (min./nom.) (Nm) 0,4/0,8 0,5/1,2 0,8/1,4 1,2/1,9 NR KATALOGOWY Zacisk PE żółto-zielony IK IK A IK IK Płytki końcowe Płytka końcowa żółto-zielona IK IK zacisk zamknięty Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK Zacisk bezśrubowy zgodny z EN50022/TH 35 IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka opisowa pusta IK IK IK IK

12 ZACISKI ŚRUBOWE w ZACISKI SZEREGOWE ŚRUBOWE UZIEMIAJĄCE PE (kontynuacja) typ TE.16 TE.50 TE.70 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,5-25mm² 0,5-70mm² 0,5-95mm² Maksymalny przekrój drutu 25mm² 70mm² 95mm² Maksymalny przekrój drutu wielożyłowego 25mm² 50mm² 70mm² Maksymalny przekrój linki 25mm² 50mm² 70mm² Maksymalny przekrój linki z tulejką 16mm² 50mm² 70mm² Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 47 x 12 x x 18 x x 18 x 62 Moment dokręcania śruby (min./nom.) (Nm) 1,8/3,0 2,0/3,5 3,0/8,0 NR KATALOGOWY Zacisk PE żółto-zielony IK IK IK Płytki końcowe Płytka końcowa żółto-zielona zacisk zamknięty zacisk bez pokrywy Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK IK IK Zacisk bezśrubowy zgodny z EN50022/TH 35 IK IK IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka z numerami Tabl. opisowa jak dla typu CBD.10 IK Tabliczka opisowa pusta Tabl. opisowa jak dla typu CBD.10 IK

13 ZACISKI ŚRUBOWE w ZACISKI SZEREGOWE ŚRUBOWE DWU- I TRZYPOZIOMOWE 312 typ Dwupoziomowy DAS.4 Trzypoziomowy TLS.2 Trzypoziomowy TLD.2 Trzypoziomowy TDE.2 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,2-4mm² 0,2-2,5mm² 0,2-2,5mm² 0,2-2,5mm² Maksymalny przekrój drutu 6mm² 4mm² 4mm² 4mm² Maksymalny przekrój drutu wielożyłowego 6mm² 4mm² 4mm² 4mm² Maksymalny przekrój linki 6mm² 4mm² 4mm² 4mm² Maksymalny przekrój linki z tulejką 4mm² 2,5mm² 2,5mm² 2,5mm² Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 64 x 6 x 62 62,5 x 6,2 x x 6,2 x 52 82,5 x 6,2 x 52 Moment dokręcania śruby (min./nom.) (Nm) 0,5 / 1,2 0,4 / 0,8 0,4 / 0,8 0,4 / 0,8 Prąd maksymalny (A) 32 A 24 A 24 A 24 A NR KATALOGOWY Zacisk beżowy IK A IK IK IK Płytki końcowe Płytka końcowa beżowa IK A IK IK IK Płytki rozdzielające Płytka rozdzielająca czerwona IK IK IK IK Płytka rozdzielająca zielona IK IK IK IK Mostki równoległe Mostek równoległy o długości 250mm IK IK IK IK IK IK IK IK Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK IK IK IK Zacisk bezśrubowy zgodny z EN50022/TH 35 IK IK IK IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka opisowa pusta IK

14 ZACISKI ŚRUBOWE w ZACISKI ŚRUBOWE WYSOKOPRĄDOWE Typ GPM.150/BC CDA.120/CC CDA.185/CC PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut mm² 6-120mm² 6-185mm² Maksymalny przekrój drutu 185mm² 150mm² 240mm² Maksymalny przekrój drutu wielożyłowego 185mm² 150mm² 240mm² Maksymalny przekrój linki 150mm² 185mm² 185mm² Maksymalny przekrój linki z tulejką Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 170 x 42 x x 32 x x 38 x 117 Moment dokręcania śruby (min./nom.) (Nm) 10 / 15 4 / 10 - / 14 Prąd maksymalny (A) 309 A 269 A 353 A NR KATALOGOWY Zacisk beżowy IK IK IK Płytki końcowe Płytka końcowa beżowa zacisk zamknięty IK IK Płytki rozdzielające Płytka rozdzielająca czerwona Płytka rozdzielająca zielona Mostki równoległe Mostek równoległy o długości 250mm Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK IK IK Zacisk bezśrubowy zgodny z EN50022/TH 35 Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka opisowa pusta

15 ZACISKI SPRĘŻYNOWE w zaciski sprężynowe SAMOZACISKOWE 314 typ HMM.2 HMM.4 HMM.6 HMM.2 / 2+2 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,2-2,5mm² 0,2-4mm² 0,2-6mm² 0,2-2,5mm² Maksymalny przekrój drutu 4mm² 6mm² 10mm² 4mm² Maksymalny przekrój drutu wielożyłowego 4mm² 6mm² 10mm² 4mm² Maksymalny przekrój linki 2,5mm² 4mm² 6mm² 2,5mm² Maksymalny przekrój linki z tulejką Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 50 x 5,2 x x 6,2 x x 8,2 x 44 Prąd maksymalny (A) 24 A 32 A 41 A NR KATALOGOWY Zacisk beżowy IK C IK C IK C IK C Zacisk niebieski IK A IK IK Zacisk żółto-zielony Płytki końcowe Płytka końcowa beżowa IK C IK C IK C Płytka końcowa niebieska IK A IK Płytka końcowa żółto-zielona Mostki równoległe Mostek równoległy dla 2 zacisków IK A IK A Mostek równoległy dla 47 zacisków IK IK Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK IK IK IK Zacisk bezśrubowy zgodny z EN50022/TH 35 IK IK IK IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK IK Tabliczka opisowa pusta IK IK IK IK

16 ZACISKI SPRĘŻYNOWE w ZACISKI SPRĘŻYNOWE SAMOZACISKOWE UZIEMIAJĄCE typ HMD.2N HTE.2 HTE.4 HTE.6 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,2-2,5mm² 0,2-2,5mm² 0,2-4mm² 0,2-6mm² Maksymalny przekrój drutu 2,5mm² 4mm² 6mm² 10mm² Maksymalny przekrój drutu wielożyłowego 2,5mm² 4mm² 6mm² 10mm² Maksymalny przekrój linki 2,5mm² 2,5mm² 4mm² 6mm² Maksymalny przekrój linki z tulejką Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 73 x 5,2 x x 5,2 x x 6,2 x x 8,2 x 44 Prąd maksymalny (A) NR KATALOGOWY Zacisk beżowy IK C Zacisk niebieski Zacisk żółto-zielony IK IK IK Płytki końcowe Płytka końcowa beżowa IK C Płytka końcowa niebieska Płytka końcowa żółto-zielona IK Mostki równoległe Mostek równoległy dla 2 zacisków IK A Mostek równoległy dla 47 zacisków IK Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK IK IK IK Zacisk bezśrubowy zgodny z EN50022/TH 35 IK IK IK IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka opisowa pusta IK IK IK IK

17 ZACISKI SPECJALNE w ZACISKI SPECJALNE 316 typ Zacisk rozłączający MPS.4 Zacisk bezpiecznikowy SFR.4 Zacisk do przekł. prądowych SCB.6/CD Zacisk do przekł. prądowych SCB.6 PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut 0,2-4 mm² 0,2-4mm² 0,5-6mm² 0,5-6mm² Maksymalny przekrój drutu 6mm² 6mm² 10mm² 10mm² Maksymalny przekrój drutu wielożyłowego 6mm² 6mm² 10mm² 10mm² Maksymalny przekrój linki 6mm² 6mm² 10mm² 10mm² Maksymalny przekrój linki z tulejką 4mm² 4mm² 6mm² 6mm² Długość odizolowania przewodu (mm) Szerokość zacisku (mm) Wymiary (WxSxG) (mm) 45 x 6 x 61 52x8x52 65 x 8 x x 8 x 69 Prąd maksymalny (A) 20A 6,3A 41A 41A NR KATALOGOWY Zacisk beżowy IK A IK IK IK Zacisk niebieski IK A Płytki końcowe Płytka końcowa beżowa IK A IK IK IK Płytki rozdzielające Płytka rozdzielająca czerwona IK IK IK IK Płytka rozdzielająca zielona IK IK IK IK Mostki równoległe Mostek równoległy dla 2 zacisków IK IK Mostek równoległy dla 4 zacisków IK IK Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK IK IK IK Zacisk bezśrubowy zgodny z EN50022/TH 35 IK IK IK IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka opisowa pusta IK IK IK

18 ZACISKI SPECJALNE w ZACISKI SPECJALNE (kontynuacja) typ PRZEKRÓJ PODŁĄCZENIOWY Podłączenie linka/drut Maksymalny przekrój drutu Maksymalny przekrój drutu wielożyłowego Zacisk w kolorze pomarańczowym CBD.4 0,5-6mm² 6mm² 6mm² Maksymalny przekrój linki 6mm² Maksymalny przekrój linki z tulejką 4mm² Długość odizolowania przewodu (mm) Szerokość zacisku (mm) 6.5 Wymiary (WxSxG) (mm) 44 x 6,5 x 52 Prąd maksymalny (A) 40 A NR KATALOGOWY Zacisk IK Zacisk niebieski Płytki końcowe Płytka końcowa beżowa Płytki rozdzielające Płytka rozdzielająca czerwona Płytka rozdzielająca zielona IK IK Mostki równoległe Mostek równoległy dla 10 zacisków Mostek równoległy o długości 250mm IK IK IK IK Zaciski końcowe Zacisk śrubowy zgodny z EN50022/TH 35 IK Zacisk bezśrubowy zgodny z EN50022/TH 35 IK Tabliczki OPISOWE z numerami Tabliczka z numerami 1-10 Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka z numerami Tabliczka opisowa pusta IK IK IK IK IK IK IK IK IK IK IK

19 AKCESORIA w TABLICZKI OPISOWE PASKI Z NUMERAMI DLA PONIŻSZYCH TYPÓW CBD.2 CBD.4 CBD.6 CBD.10 TEO.2 TEO.4 TE.6 CBD.16 DAS.4 CBD.4 pomarańczowy CBD.35 CBD.50 CBD.70 TE.10 TE.16 TE NR KATALOGOWY NR KATALOGOWY NR KATALOGOWY NR KATALOGOWY Tabliczka z numerami 1-10 IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka z numerami IK IK IK Tabliczka opisowa pusta IK IK IK IK TABLICZKI OPISOWE DLA PONIŻSZYCH TYPÓW TLS.2 HMM.2 HMM.4 TLD.2 HMM.2 / 2+2 HMM.6 HMD.2N HTE.4 HTE.2 HTE.6 NR KATALOGOWY NR KATALOGOWY NR KATALOGOWY Tabliczka z numerami 1-10 IK IK Tabliczka z numerami IK IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka z numerami IK Tabliczka opisowa pusta IK IK

20 AKCESORIA w TABLICZKI OPISOWE (kontynuacja) OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Tabliczka z numerami 1-50 (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Tabliczka z numerami (2 komplety) Etykieta L1 (100 szt.) Etykieta L2 (100 szt.) Etykieta L3 (100 szt.) Etykieta 4xABC Duże litery Etykieta N (100 szt.) Etykieta U (100 szt.) Etykieta V (100 szt.) Etykieta W (100 szt.) Etykieta X (100 szt.) Etykieta Y (100 szt.) Etykieta Z (100 szt.) Etykieta + (100 szt.) Etykieta - (100 szt.) Etykieta symbol PE (100 szt.) Etykieta puste pole (100 szt.) IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK IK CBD.2 CBD.4 CBD.6 CBD.16 CBD.35 CBD.50 CBD.70 TEO.2 TEO.4 TE.6 TE.10 TE.16 TE.50 DAS.4 TLS.2 TLD.2 TDE.2 HMM.2 HMM.4 HMM.6 HMM.2/2+2 HMD.2N HTE.2 HTE.4 HTE.6 MPS.4 SFR.4 SCB.6/CD SCB.6 Pomarańczowy CBD.4 GPM NCS CDA

21 AKCESORIA w TABLICZKI OPISOWE opis NR KATALOGOWY DLA PONIŻSZYCH TYPÓW szerokość 5mm x wysokość 5mm Etykieta 0 (100 szt.) IK Etykieta 1 (100 szt.) IK Etykieta 2 (100 szt.) Etykieta 3 (100 szt.) Etykieta 4 (100 szt.) Etykieta 5 (100 szt.) IK IK IK IK CBD.2 CBD.4 CBD.6 CBD.16 CBD.35 CBD.50 CBD.70 TEO.2 TEO.4 Etykieta 6 (100 szt.) IK TE.6 TE.10 TE.16 Etykieta 7 (100 szt.) IK TE.50 DAS.4 TLS.2 Etykieta 8 (100 szt.) IK TLD.2 TDE.2 MPS.4 Etykieta 9 (100 szt.) IK SFR.4 SCB.6/CD SCB.6 Etykieta 0-9 (100 szt.) IK Pomarańczowy CBD.4 N CS GPM Etykieta L (100 szt.) IK CDA Etykieta N (100 szt.) IK Etykieta X (100 szt.) IK w Zaciski końcowe opis NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Zacisk końcowy śrubowy zgodny z EN50022/TH 35 IK dla wszystkich typów Zacisk końcowy bezśrubowy zgodny z EN50022/TH 35 IK dla wszystkich typów Zacisk końcowy na szynę typu C IK dla wszystkich typów Metalowy zacisk końcowy na szynę typu C IK dla wszystkich typów

22 AKCESORIA w PłytkI rozdzielające WSUWANE OPIS NR KATALOGOWY WYMIARY (WxSxG) DLA PONIŻSZYCH TYPÓW Płytka rozdzielająca 2,5-4mm² czerwona IK ,5 x 23 x 20 mm CBD.2 Płytka rozdzielająca 6mm² czerwona IK ,5 x 24 x 31 mm CBD.2, CBD.4, CBD.6 Płytka rozdzielająca szeroka 6mm² czerwona IK ,5 x 28 x 32 mm CBD.10, CBD.16, CBD.35, CBD.50 CBD.70 w Płytki rozdzielające NA SZYNĘ TH 35 OPIS NR KATALOGOWY WYMIARY (WxSxG) DLA PONIŻSZYCH TYPÓW Płytka rozdzielająca 2,5mm biała IK x 52 x 51 mm Płytka rozdzielająca 2,5mm czerwone IK x 52 x 51 mm Płytka rozdzielająca 2,5mm zielona IK x 52 x 51 mm Płytka rozdzielająca 4/6/10/16mm biała IK x 52 x 62 mm Płytka rozdzielająca 4/6/10/16mm czerwone IK x 52 x 62 mm Płytka rozdzielająca 4/6/10/16mm zielona IK x 52 x 62 mm Płytka rozdzielająca 35/50mm biała IK x 62 x 58 mm Płytka rozdzielająca 35/50mm czerwone IK x 62 x 58 mm Płytka rozdzielająca 35/50mm zielona IK x 62 x 58 mm Płytka rozdzielająca 70mm biała IK x 72 x 74 mm Płytka rozdzielająca 70mm czerwone IK x 72 x 74 mm Płytka rozdzielająca 70mm zielona IK x 72 x 74 mm CBD.2, TEO.2, HMM.4, HMM.6, HTE.2, HTE.4,HTE.6, CBD.4, CBD.6, CBD.10, CBD.16, TEO.4, TE.6, TE.10, TE.16 CBD.35, CBD.50, TE.50 CBD.70, TE.70, SCB.6/CD, SCB.6, HMD.2N w pisaki DO OPISYWANIA ETYKIET CZYSTYCH OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Pisak czerwony Pisak czarny IK IK dla wszystkich typów

23 AKCESORIA w Mostki równoległe PODWÓJNE OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW 322 Mostek równoległy dla zacisku CBD 2,5mm IK CBD.2 Mostek równoległy dla zacisku CBD 4mm IK CBD.4 Mostek równoległy dla zacisku CBD 6mm IK CBD.6 Mostek równoległy dla zacisku CBD 10mm IK CBD.10 Mostek równoległy dla zacisku CBD 16mm IK CBD.16 Mostek równoległy dla zacisku CBD 35mm IK CBD.35 Mostek równoległy dla zacisku CBD 50mm IK CBD.50 Mostek równoległy dla zacisku CBD 70mm IK CBD.70 Mostek równoległy dla 2 zacisków SCB.6 IK SCB.6 Mostek równoległy dla 4 zacisków SCB.6 IK SCB.6 w Mostki równoległe dla 10 zacisków OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Mostek 10-krotny dla zacisków typu CBD.2 IK CBD.2 Mostek 10-krotny dla zacisków typu CBD.4 IK CBD.4 Mostek 10-krotny dla zacisków typu CBD.6 IK CBD.6 Mostek 10-krotny dla zacisków typu TLS2/TLD2 IK TLS.2, TLD.2 w MOSTKI DO SAMOZACISKÓW OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Mostek dla 2 zacisków typu HMM.2 IK A HMM.2, HMM.2/2+2, HMD.2N Mostek dla 47 zacisków typu HMM.2 IK HMM.2, HMM.2/2+2, HMD.2N

24 AKCESORIA w Mostki równoległe o dł. 250 mm, tuleje i śruby OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Mostek o dł. 250mm do zacisków 2,5mm CBD Śruby i tuleje do zacisków 2,5mm CBD IK IK CBD.2 Mostek o dł. 250mm do zacisków 4mm CBD Śruby i tuleje do zacisków 4mm CBD IK IK CBD.4 Mostek o dł. 250mm do zacisków 6mm CBD Śruby i tuleje do zacisków 6mm CBD Mostek o dł. 250mm do zacisków 10mm CBD Śruby i tuleje do zacisków 10mm CBD IK IK IK IK CBD.6 CBD Mostek o dł. 250mm do zacisków 16mm CBD Śruby i tuleje do zacisków 16mm CBD IK IK CBD.16 Mostek o dł. 250mm do zacisków 35mm CBD Śruby i tuleje do zacisków 35mm CBD IK IK CBD.35 Mostek o dł. 250mm do zacisków 50mm CBD Śruby i tuleje do zacisków 50mm CBD IK IK CBD.50 Mostek o dł. 250mm do zacisków 70mm CBD Śruby i tuleje do zacisków 70mm CBD IK IK CBD.70 w MOSTKI PRZEŁĄCZALNE OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Mostek przełączalny do zacisków 2,5mm CBD IK CBD.2 Mostek przełączalny do zacisków 4mm CBD IK CBD.4 Mostek przełączalny do zacisków 10/16mm CBD IK CBD.10, CBD.16 w TULEJE I WTYKI KONTROLNE OPIS NR KATALOGOWY DLA PONIŻSZYCH TYPÓW Wtyk kontrolny do zacisków 2,5/4/6mm IK CBD.2, CBD.4, CBD.6, MPS.4, NCS, SFR.4, TDE.2, TLD.2, TLS.2 Tuleja kontrolna do zacisków 4mm IK CBD.4, MPS.4, NCS, SFR.4 Tuleja kontrolna do zacisków 6mm IK CBD.6

25 KANAŁY GRZEBIENIOWE w KANAŁY GRZEBIENIOWE DO ROZDZIELNIC TYPU METRA KANAŁY TYPU METRA w SCHRACK INFO Komplet z pokrywą kanału Wykonanie grzebieniowe umożliwia wyłamywanie pojedynczych zębów i wprowadzanie kabli o różnych średnicach w dowolnym miejscu Wykonane z trwałego PVC trudnopalny i samogasnący materiał Temperatura pracy 60 C Kolor RAL 7030 Testy i aprobaty: VDE, UL/CSA, IMQ, EN Dostarczane w odcinkach 2 m Duży wybór akcesoriów 324 OPIS WYM (SxW) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Kanał grzebieniowy typu METRA 25x40 RH Kanał grzebieniowy typu METRA 25x60 RH Kanał grzebieniowy typu METRA 25x80 RH Kanał grzebieniowy typu METRA 30x60 RH Kanał grzebieniowy typu METRA 40x40 RH Kanał grzebieniowy typu METRA 40x60 RH Kanał grzebieniowy typu METRA 40x80 RH Kanał grzebieniowy typu METRA 40x100 RH Kanał grzebieniowy typu METRA 60x40 RH Kanał grzebieniowy typu METRA 60x60 RH Kanał grzebieniowy typu METRA 60x80 RH Kanał grzebieniowy typu METRA 60x100 RH Kanał grzebieniowy typu METRA 80x60 RH Kanał grzebieniowy typu METRA 80x80 RH Kanał grzebieniowy typu METRA 100x60 RH Kanał grzebieniowy typu METRA 100x80 RH Kanał grzebieniowy typu METRA 100x100 RH Kanał grzebieniowy typu METRA 120x60 RH Kanał grzebieniowy typu METRA 120x80 RH

26 KANAŁY GRZEBIENIOWE w KANAŁY GRZEBIENIOWE DO ROZDZIELNIC TYPU BE-DIN KANAŁY TYPU BE-DIN w SCHRACK INFO Komplet z pokrywą Wykonanie grzebieniowe umożliwia wyłamywanie pojedynczych zębów i wprowadzanie kabli o różnych średnicach w dowolnym miejscu Wykonane z trwałego PVC 1309 trudnopalny i samogasnący materiał Temperatura pracy od -5 C do + 60 C Kolor RAL 7030 Testy i aprobaty: VDE, UL 94 V0, test nr E Dostarczane w odcinkach 2 m WYMIARY (SxW) mm PRZEKRÓJ (mm 2 ) DOSTĘPNOŚĆ STORE NR KATALOGOWY Kanał grzebieniowy 25x RH Kanał grzebieniowy 25x RH Kanał grzebieniowy 37,5x37, RH Kanał grzebieniowy 37,5x RH Kanał grzebieniowy 37,5x62, RH Kanał grzebieniowy 37,5x RH Kanał grzebieniowy 50x37, RH Kanał grzebieniowy 50x RH Kanał grzebieniowy 50x62, RH Kanał grzebieniowy 50x RH Kanał grzebieniowy 62,5x RH Kanał grzebieniowy 62,5x62, RH Kanał grzebieniowy 75x RH Kanał grzebieniowy 75x RH Kanał grzebieniowy 87,5x62, RH Kanał grzebieniowy 100x62, RH Kanał grzebieniowy 100x RH Kanał grzebieniowy 100x RH Kanał grzebieniowy 100x RH Kanał grzebieniowy 75x RH Kanał grzebieniowy 62,5x RH

27 KANAŁY GRZEBIENIOWE w KANAŁY GRZEBIENIOWE BEZHALOGENOWE DO ROZDZIELNIC KANAŁY TYPU BE-DIN BEZHALOGENOWE w SCHRACK INFO Komplet z pokrywą kanału Wykonanie grzebieniowe umożliwia wyłamywanie pojedynczych zębów i wprowadzanie kabli o różnych średnicach w dowolnym miejscu Wykonane z materiału bezhalogenowego Temperatura pracy od -25 C do + 70 C Testy i aprobaty: VDE 0472 cz. 815, UL 94 V1 Dostarczane w odcinkach 2 m OPIS WYM (SxW) mm DOSTĘPNOŚĆ STORE NR KATALOGOWY Kanał grzebieniowy bezhalogenowy 37,5x37,5 RH Kanał grzebieniowy bezhalogenowy 37,5x50 RH Kanał grzebieniowy bezhalogenowy 50x50 RH Kanał grzebieniowy bezhalogenowy 75x50 RH Kanał grzebieniowy bezhalogenowy 100x50 RH Kanał grzebieniowy bezhalogenowy 37,5x75 RH Kanał grzebieniowy bezhalogenowy 50x75 RH Kanał grzebieniowy bezhalogenowy 75x75 RH Kanał grzebieniowy bezhalogenowy 100x75 RH Kanał grzebieniowy bezhalogenowy 125x75 RH w OKRĄGŁE, ELASTYCZNE KANAŁY GRZEBIENIOWE w SCHRACK INFO Długość 500 mm Wykonanie z materiału typu RAU PP trudnopalny i samogasnący materiał, bezhalogenowy Temperatura pracy od 20 C do + 70 C OPIS WYMIAR WEWN TRZNY DOSTĘPNOŚĆ STORE NR KATALOGOWY Elastyczny kanał typu VF 10 9x11 mm RH Elastyczny kanał typu VF 20 ø 20 mm RH Elastyczny kanał typu VF 30 ø 30 mm RH Elastyczny kanał typu VF 40 ø 40 mm RH

28 ZŁĄCZKI INSTALACYJNE w ZŁĄCZKI INSTALACYJNE w schrack info Oferta obejmuje złączki i listwy zaciskowe mocowane na płycie montażowej oraz złączki oświetleniowe i instalacyjne. Złączki instalacyjne to doskonały sposób połączenia przewodów jednodrutowych i linkowych bez użycia narzędzi. Przy pomocy złączek instalacyjnych z serii IKW222 można łączyć przewody jedno-, wielodrutowe o przekrojach do 2,5 mm² i linkowe o przekrojach do 4 mm². Aby podłączyć przewody wystarczy podnieść pomarańczową dźwignię, aż do wyraźne wyczuwalnego zatrzaśnięcia - zacisk zostanie w pełni otwarty. Po wprowadzeniu odizolowanego przewodu opuścić dźwignię, która powinna zagłębić się w obudowie złączki, przewód zostanie zakleszczony. Przy pomocy złączek instalacyjnych z serii IKW273 (z zaciskiem zakleszczającym) można łączyć przewody jednodrutowe do przekroju 2,5 mm². Świetnie nadają się do puszek instalacyjnych. Podłączenie przewodów następuje poprzez wciśnięcie odizolowanych drutów w otwór złączki do oporu. Jeśli chcemy odłączyć przewód należy uchwycić mocno złączkę palcami i przekręcając ją w prawo i w lewo wyciągnąć przewód. Pomiaru dokonać można w specjalnie do tego celu przeznaczonych otworach IKW IKW IKW IKW IKW IKW IKW IKW OPIS DOSTĘPNOŚĆ STORE NR KATALOGOWY Złączka uniwersalna; 3-przewodowa, przewód o przekroju: 0,08-4 mm 2 Złączka uniwersalna; 5-przewodowa, przewód o przekroju: 0,08-4 mm 2 Złączka oświetleniowa; 2-przewodowa, przewód o przekroju: 1 2,5 mm 2 Złączka instalacyjna; 3-przewodowa; przewód o przekroju: 0,75 1,5 mm 2 Złączka instalacyjna; 5-przewodowa; przewód o przekroju: 0,75 1,5 mm 2 Złączka instalacyjna; 8-przewodowa; przewód o przekroju: 0,75 1,5 mm 2 Złączka instalacyjna; 3-przewodowa; przewód o przekroju: 1 2,5 mm 2 Złączka instalacyjna; 5-przewodowa; przewód o przekroju: 1 2,5 mm 2 IKW22203 IKW22205 IKW22403 IKW27313 IKW27315 IKW27318 IKW27323 IKW27325
