PROJEKT BUDOWLANY budowy parkingu przy Zespole Szkół w Michałowie

Transkrypt

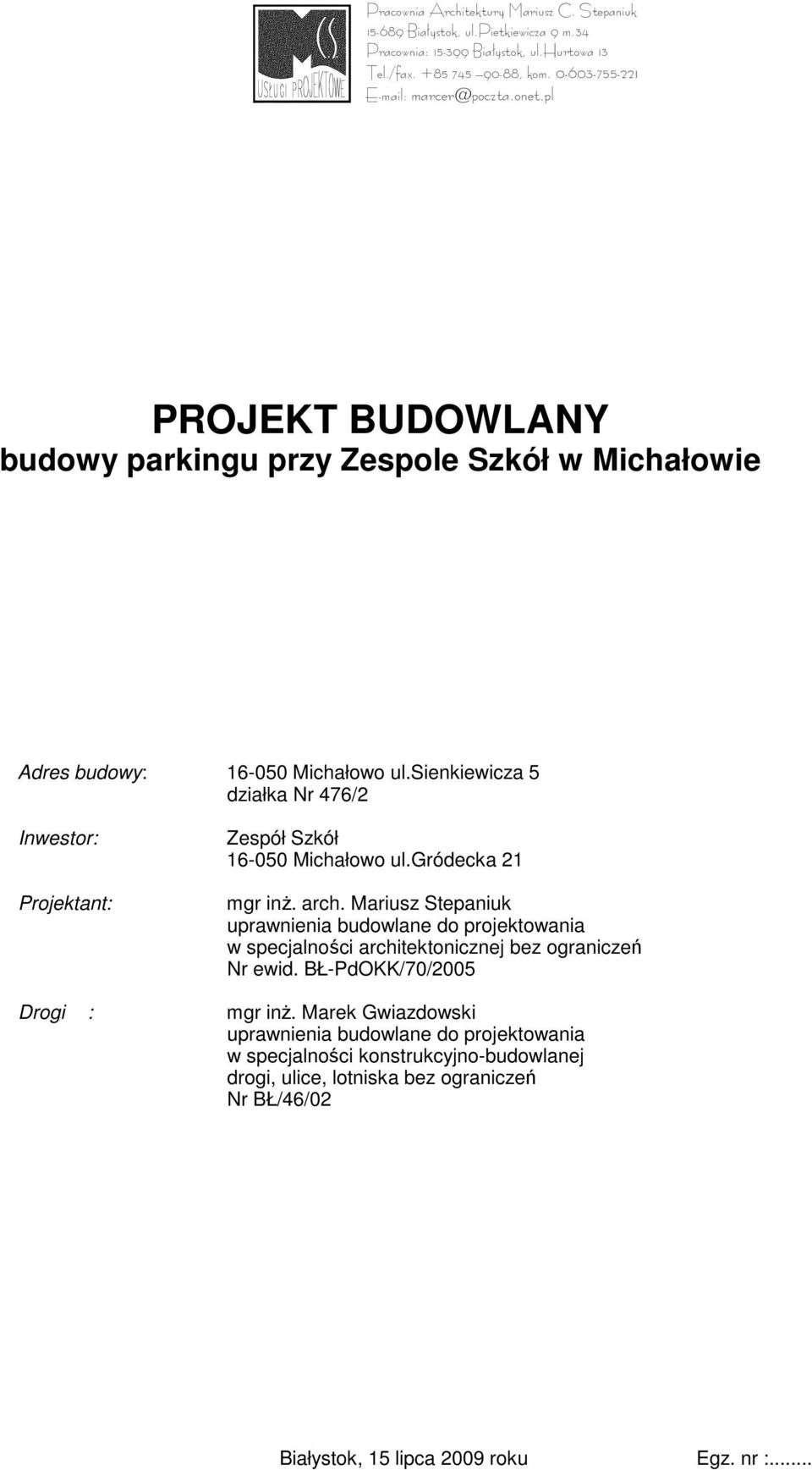

1 Pracownia Architektury Mariusz C. Stepaniuk Białystok, ul.pietkiewicza 9 m.34 Pracownia: Białystok, ul.hurtowa 13 Tel./fax , kom marcer@poczta.onet.pl PROJEKT BUDOWLANY budowy parkingu przy Zespole Szkół w Michałowie Adres budowy: Michałowo ul.sienkiewicza 5 działka Nr 476/2 Inwestor: Projektant: Zespół Szkół Michałowo ul.gródecka 21 mgr inż. arch. Mariusz Stepaniuk uprawnienia budowlane do projektowania w specjalności architektonicznej bez ograniczeń Nr ewid. BŁ-PdOKK/70/2005 Drogi : mgr inż. Marek Gwiazdowski uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej drogi, ulice, lotniska bez ograniczeń Nr BŁ/46/02 Białystok, 15 lipca 2009 roku Egz. nr :...

2 2 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny do projektu zagospodarowania -kopie decyzji o nadaniu uprawnień, -zaświadczenia o wpisie do izby, -oświadczenia zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1995 roku Prawo budowlane, -projekt zagospodarowania rys. Nr 1 2. Informacje dotyczące bezpieczeństwa i ochrony zdrowia. 3. Opis techniczny do projektu architektoniczno-budowlanego: Część graficzna: -przekroje rys. Nr 2

3 3 OPIS TECHNICZNY do projektu zagospodarowania działki I. Przedmiot inwestycji: 1.1.Budowa parkingu przy Zespole Szkół w Michałowie. 1.2.Inwestor: Zespół Szkół w Michałowie, Michałowo ul.gródecka Adres budowy: Michałowo, ul.sienkiewicza 5 działka Nr 476/ Podstawa opracowania: Podstawę opracowania stanowi umowa z inwestorem. 1.5.Materiały wyjściowe opracowania: -wypis i wyrys z planu miejscowego, -mapa zasadnicza w skali 1:500, 1.6.Dane techniczne. -powierzchnia parkingu 835,0 m 2 -ilość miejsc postojowych 37 miejsc -powierzchnia opracowania 2.500,0 m 2 II. Istniejący stan zagospodarowania. 2.1.Działka położona jest narożnikowo u zbiegu ulic Szkolnej i Sienkiewicza. Wjazdy na posesję istniejące główny od strony ul.sienkiewicza, gospodarczy od ul.szkolnej. Teren jest objęty miejscowym planem zagospodarowania przestrzennego uchwalonym Uchwałą nr XXXIV/234/05 Rady Gminy Michałowo z dnia 17 listopada 2005 roku i oznaczony symbolem 3.4 UO, UA zabudowa usługowa oświata wraz z urządzeniami towarzyszącymi, parkingami i zielenią urzadzoną. Na działce usytuowany jest budynek szkoły z salą gimnastyczną, trawiaste boisko do piłki nożnej i kort tenisowy. 2.2.Teren objęty opracowaniem stanowi fragment działki w kształcie trapezu. Przez teren działki przebiegają sieci infrastruktury technicznej tj. sieć energetyczna, wodociągowa, kanalizacji sanitarnej. Działka nie posiada dostępu do kanalizacji deszczowej i położona jest poza terenem eksploatacji górniczej. III. Projektowane zagospodarowanie działki. 3.1.Projektuje się wykonanie przy szkole parkingu o nawierzchni utwardzonej na 37 miejsc postojowych. Infrastruktura techniczna bez zmian. 3.2.Wjazd na działkę z ul.szkolnej -istniejący. Dojścia i dojazdy z kostki typu polbruk. Pozostały, niezabudowany teren obsiać trawą. 3.3.Odprowadzenie wód opadowych do gruntu nawierzchnia parkingu przepuszczalna wykonana z kostki ażurowej Superbruk typu EKO. 3.4.Projektowana inwestycja nie spowoduje konieczność wycinki drzew. 3.5.Projektowana inwestycja nie ogranicza zabudowy na działkach sąsiednich, nie powoduje zacieniania i przesłaniania obiektów sąsiednich. Obszar oddziaływania obiektu zamyka się na terenie własnej działki. IV. Obsługa osób niepełnosprawnych. Na parkingu wydzielono dwa miejsca postojowe do obsługi osób niepełnosprawnych.

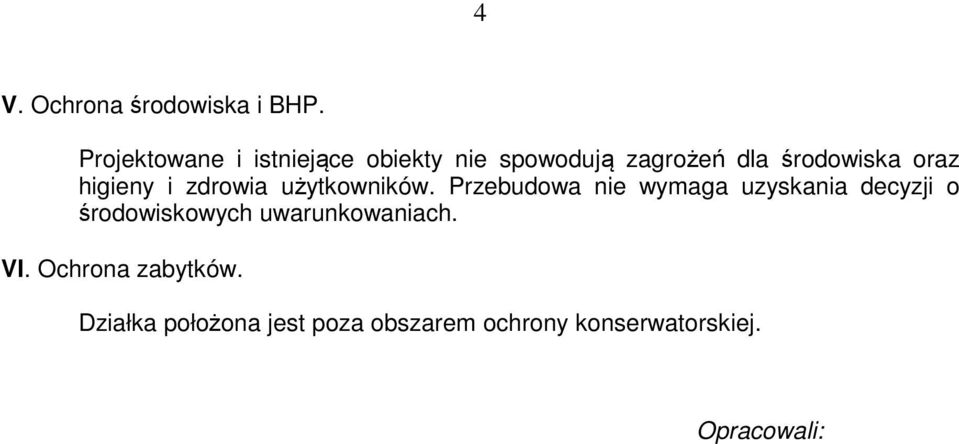

4 4 V. Ochrona środowiska i BHP. Projektowane i istniejące obiekty nie spowodują zagrożeń dla środowiska oraz higieny i zdrowia użytkowników. Przebudowa nie wymaga uzyskania decyzji o środowiskowych uwarunkowaniach. VI. Ochrona zabytków. Działka położona jest poza obszarem ochrony konserwatorskiej. Opracowali:

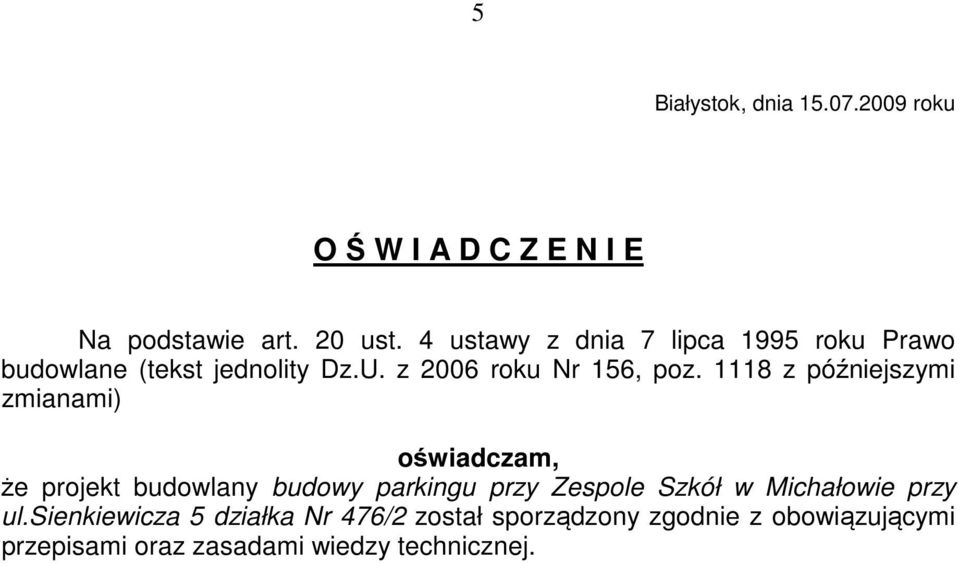

5 5 Białystok, dnia roku O Ś W I A D C Z E N I E Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1995 roku Prawo budowlane (tekst jednolity Dz.U. z 2006 roku Nr 156, poz z późniejszymi zmianami) oświadczam, że projekt budowlany budowy parkingu przy Zespole Szkół w Michałowie przy ul.sienkiewicza 5 działka Nr 476/2 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.

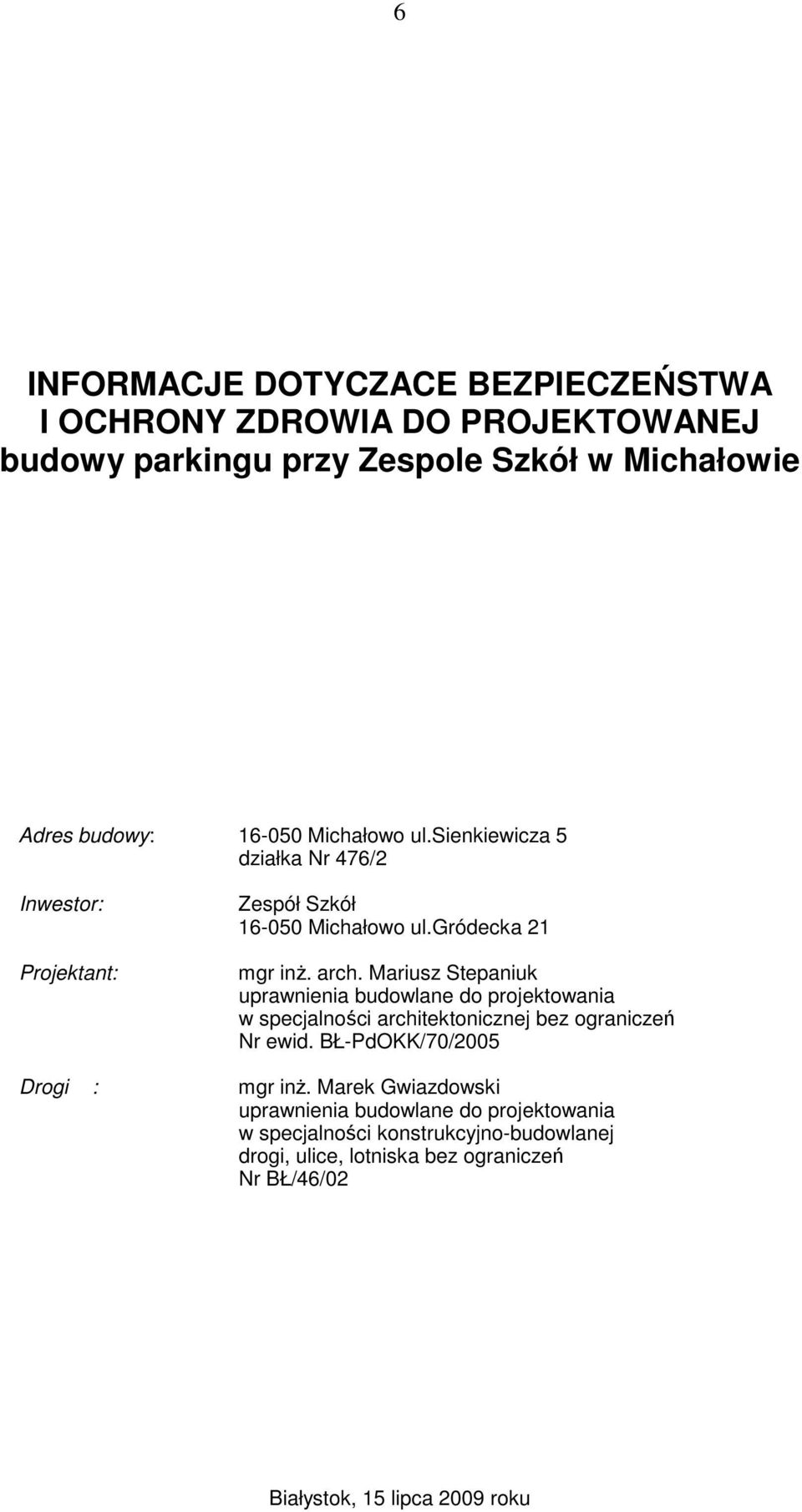

6 6 INFORMACJE DOTYCZACE BEZPIECZEŃSTWA I OCHRONY ZDROWIA DO PROJEKTOWANEJ budowy parkingu przy Zespole Szkół w Michałowie Adres budowy: Michałowo ul.sienkiewicza 5 działka Nr 476/2 Inwestor: Projektant: Zespół Szkół Michałowo ul.gródecka 21 mgr inż. arch. Mariusz Stepaniuk uprawnienia budowlane do projektowania w specjalności architektonicznej bez ograniczeń Nr ewid. BŁ-PdOKK/70/2005 Drogi : mgr inż. Marek Gwiazdowski uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej drogi, ulice, lotniska bez ograniczeń Nr BŁ/46/02 Białystok, 15 lipca 2009 roku

7 7 Informacje dotyczące bezpieczeństwa i ochrony zdrowia (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.U. Nr 120 poz z 2003 roku) I. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Zakres robót obejmuje budowę parkingu utwardzonego przy Zespole Szkół w Michałowie. Jako pierwsze do realizacji przewidziano roboty ziemne związane z wykonanie podbudowy. W następnym etapie należy wykonać elementy konstrukcyjne krawężników i wykonać nawierzchnię z polbruku. II. Wykaz istniejących obiektów budowlanych. Teren działki zabudowany kompleksem budynków szkolnych. III. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na terenie inwestycji występuje podziemna sieć energetyczna, wodociągowa i cieplna mogąca stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. IV. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia Ryzyko porażenia prądem elektrycznym podczas ziemnych. Należy zwrócić szczególną uwagę na pozostające na terenie budowy elementy niebezpieczne (np. deski z gwoździami). Prace w pobliżu instalacji energetycznej należy wykonywać przy zachowaniu szczególnej ostrożności. V. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji ww. zadania należy przeprowadzić szkolenie stanowiskowe określając specyfikę robót, oraz wskazując przewidywane zagrożenia występujące podczas realizacji robót szczególnie niebezpiecznych. Szczególną uwagę należy zwrócić na bezpieczeństwo przy robotach rozbiórkowych. VI. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Zagrożenia bezpieczeństwa i zdrowia ludzi wystąpią w związku z wykonywaniem prac budowlanych na części użytkowanej działki. W celu uniknięcia możliwych zagrożeń należy wykonać tymczasowe wygrodzenie obszaru robót zabezpieczając przed wejściem osób postronnych. W przypadku użycia narzędzi i urządzeń o napędzie elektrycznym winny one posiadać znak bezpieczeństwa i zabezpieczenia przeciwporażeniowe prądem elektrycznym. Zaleca się wykonywanie prac przy urządzeniach elektrycznych wyłączonych spod napięcia oraz zastosować odpowiednie

8 8 zabezpieczenie przed przypadkowym załączeniem napięcia Nadzór nad pracującymi robotnikami powinien być ciągły i systematyczny. Na terenie budowy nie przewiduje się użycia substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi. Podczas prac drogi dojazdowe należy pozostawić wolne od elementów utrudniających wjazd jak i wyjazd z terenu posesji. W przypadku zaistnienia zagrożenia zdrowia i życia ludzi należy natychmiast powiadomić właściwe służby ratunkowe o zaistniałym zdarzeniu. Opracowali:

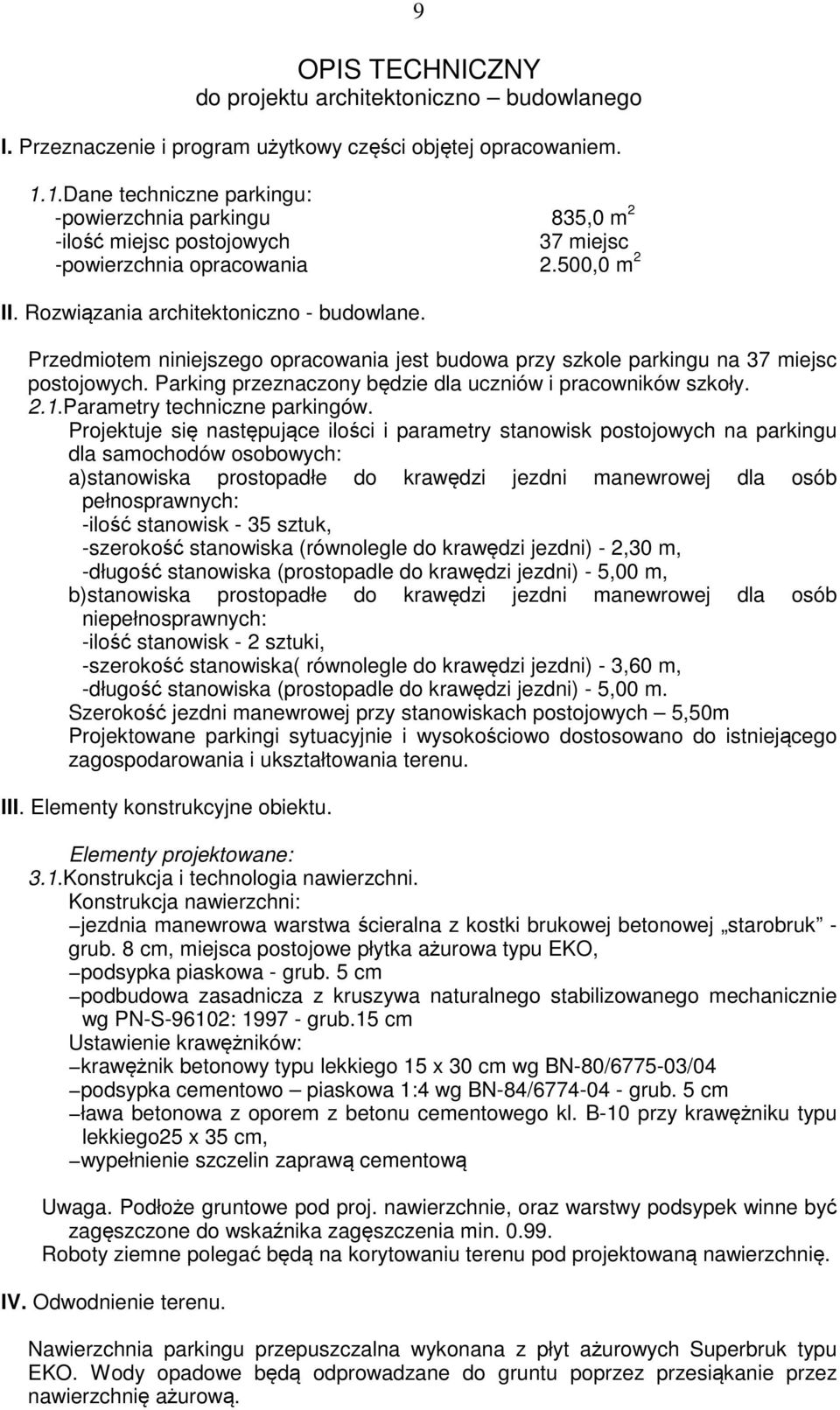

9 9 OPIS TECHNICZNY do projektu architektoniczno budowlanego I. Przeznaczenie i program użytkowy części objętej opracowaniem. 1.1.Dane techniczne parkingu: -powierzchnia parkingu 835,0 m 2 -ilość miejsc postojowych 37 miejsc -powierzchnia opracowania 2.500,0 m 2 II. Rozwiązania architektoniczno - budowlane. Przedmiotem niniejszego opracowania jest budowa przy szkole parkingu na 37 miejsc postojowych. Parking przeznaczony będzie dla uczniów i pracowników szkoły. 2.1.Parametry techniczne parkingów. Projektuje się następujące ilości i parametry stanowisk postojowych na parkingu dla samochodów osobowych: a)stanowiska prostopadłe do krawędzi jezdni manewrowej dla osób pełnosprawnych: -ilość stanowisk - 35 sztuk, -szerokość stanowiska (równolegle do krawędzi jezdni) - 2,30 m, -długość stanowiska (prostopadle do krawędzi jezdni) - 5,00 m, b)stanowiska prostopadłe do krawędzi jezdni manewrowej dla osób niepełnosprawnych: -ilość stanowisk - 2 sztuki, -szerokość stanowiska( równolegle do krawędzi jezdni) - 3,60 m, -długość stanowiska (prostopadle do krawędzi jezdni) - 5,00 m. Szerokość jezdni manewrowej przy stanowiskach postojowych 5,50m Projektowane parkingi sytuacyjnie i wysokościowo dostosowano do istniejącego zagospodarowania i ukształtowania terenu. III. Elementy konstrukcyjne obiektu. Elementy projektowane: 3.1.Konstrukcja i technologia nawierzchni. Konstrukcja nawierzchni: jezdnia manewrowa warstwa ścieralna z kostki brukowej betonowej starobruk - grub. 8 cm, miejsca postojowe płytka ażurowa typu EKO, podsypka piaskowa - grub. 5 cm podbudowa zasadnicza z kruszywa naturalnego stabilizowanego mechanicznie wg PN-S-96102: grub.15 cm Ustawienie krawężników: krawężnik betonowy typu lekkiego 15 x 30 cm wg BN-80/ /04 podsypka cementowo piaskowa 1:4 wg BN-84/ grub. 5 cm ława betonowa z oporem z betonu cementowego kl. B-10 przy krawężniku typu lekkiego25 x 35 cm, wypełnienie szczelin zaprawą cementową Uwaga. Podłoże gruntowe pod proj. nawierzchnie, oraz warstwy podsypek winne być zagęszczone do wskaźnika zagęszczenia min Roboty ziemne polegać będą na korytowaniu terenu pod projektowaną nawierzchnię. IV. Odwodnienie terenu. Nawierzchnia parkingu przepuszczalna wykonana z płyt ażurowych Superbruk typu EKO. Wody opadowe będą odprowadzane do gruntu poprzez przesiąkanie przez nawierzchnię ażurową.

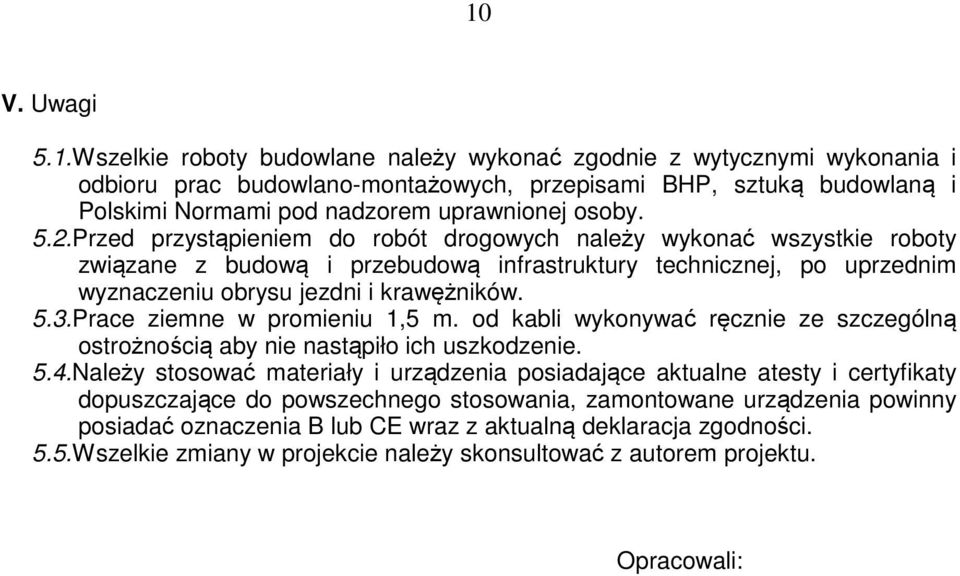

10 10 V. Uwagi 5.1.Wszelkie roboty budowlane należy wykonać zgodnie z wytycznymi wykonania i odbioru prac budowlano-montażowych, przepisami BHP, sztuką budowlaną i Polskimi Normami pod nadzorem uprawnionej osoby. 5.2.Przed przystąpieniem do robót drogowych należy wykonać wszystkie roboty związane z budową i przebudową infrastruktury technicznej, po uprzednim wyznaczeniu obrysu jezdni i krawężników. 5.3.Prace ziemne w promieniu 1,5 m. od kabli wykonywać ręcznie ze szczególną ostrożnością aby nie nastąpiło ich uszkodzenie. 5.4.Należy stosować materiały i urządzenia posiadające aktualne atesty i certyfikaty dopuszczające do powszechnego stosowania, zamontowane urządzenia powinny posiadać oznaczenia B lub CE wraz z aktualną deklaracja zgodności. 5.5.Wszelkie zmiany w projekcie należy skonsultować z autorem projektu. Opracowali:
