1 SYSTEM ŁĄCZNOŚCI RADIOWEJ DLA MOTOCYKLISTY RADIOEXPO

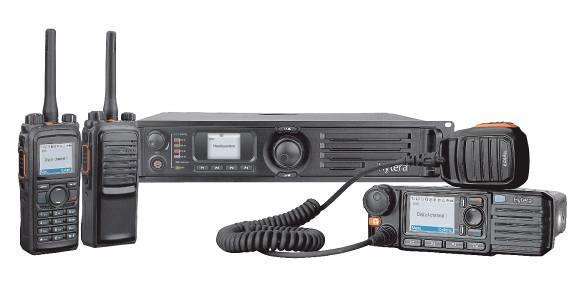

2 Urządzenia łączności dla Wojska Polskiego oraz dla armii kilkunastu innych państw. Oferta wojskowa obejmuje obecnie radiostacje noszone R3501, zestawy przewoźne V3501, radiostacje osobiste R35010 oraz urządzenia plecakowe i pokładowe z rodziny F@stnet. Systemy radiokomunikacyjne dla klientów cywilnych Wielostanowiskowy System Dyspozytorski (WSD) System Lokalizacji Wewnątrzbudynkowej (SLW) RADMOR uczestniczy też w europejskich programach badawczo-rozwojowych (m.in. ESSOR, CORASMA). Radmor oferuje: - radiostacje taktyczne, - systemy radiokomunikacyjne m.in. TETRA, DMR - radiotelefony profesjonalne.

3 Agenda prezentacji: 1. Problemy występujące w łączności radiowej na motocyklach. 2. System łączności radiowej w oparciu o radiotelefon noszony 3. Bezprzewodowe sterowanie urządzeniami radiowymi. 4. System łączności radiowej w oparciu o radiotelefon przewoźny

4 Radmor - systemy łączności radiowej dla motocyklisty

5 Źródła problemów w łączności radiowej na motocyklach: Radiotelefon noszony, przewoźny System sterowania Zabudowa systemu łączności radiowej Antena

6 System łączności dla radiotelefonu noszonego. Złącze bezpieczeństwa J11 Bezprzewodowy włącznik nadawania Mikrofonogłośnik z PTT oraz przyciskiem alarmu Radiotelefon noszony

7 Bezprzewodowe sterowanie urządzeniami radiowymi. Bezprzewodowy włącznik nadawania 0601 Zakres częstotliwości MHz. Ilość kanałów 80. Odstęp międzykanałowy 1 MHz. Moc w.cz. nadajnika 1 mw (0dBm) System pracy rozpraszanie widma metodą skoków po częstotliwościach (FHSS). Rodzaj modulacji GFSK. Napięcie zasilania 2,0 V 3.6 V.

8 Montaż bezprzewodowego włącznika nadawania 0601 na kierownicy motocykla.

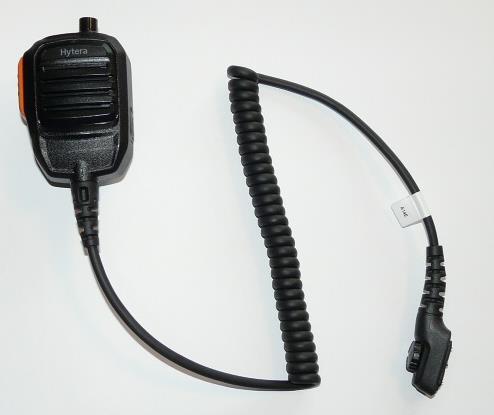

9 Mikrofonogłośnik gniazdo do podłączenia zestawu mikrofonowosłuchawkowego kasku; 4 2 przycisk włącznika nadawania PTT; 3 wtyk do podłączenia do gniazda akcesoriów radiotelefonu PD785G; 4 gniazdo do podłączenia kamuflowanego zestawu słuchawkowego; 5 przycisk do włączania alarmu; 6 śruba mocująca wtyk mikrofonogłośnika do gniazda akcesoriów radiotelefonu PD785G. 6 3

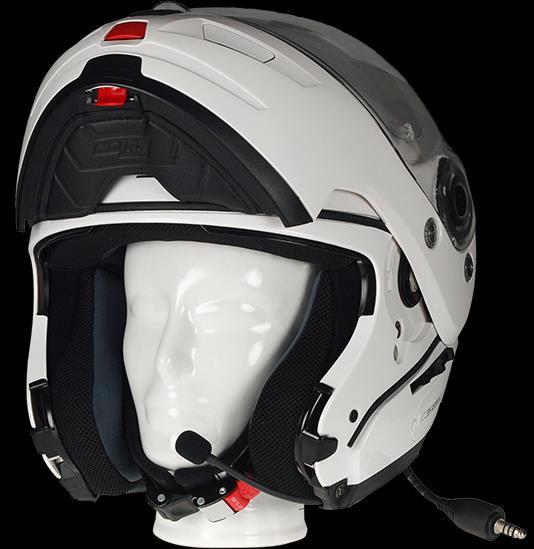

10 Kask z zestawem mikrofonowosłuchawkowym Kask motocyklowy szczękowy Nolan, Shoei, Shuberth etc Słuchawki Wtyk bezpieczeństwa J11 Mikrofon z redukcją zakłóceń

11 System łączności dla radiotelefonu przewoźnego Zestaw mikrofonowosłuchawkowy kasku Pasmo 160 MHz 2,4 GHz BAZA 100m Mikrofonogłośnik DMR 3831 TETRA R35010/1-P2 R35010/1-P1 Urządzenie retransmisyjne Bezprzewodowy włącznik nadawania

12 System łączności dla radiotelefonu przewoźnego Zestaw noszony dla motocyklisty Podkaskowy zestaw mikrofonowo-słuchawkowy Manipulator nasobny Mikrofonogłośnik 01718

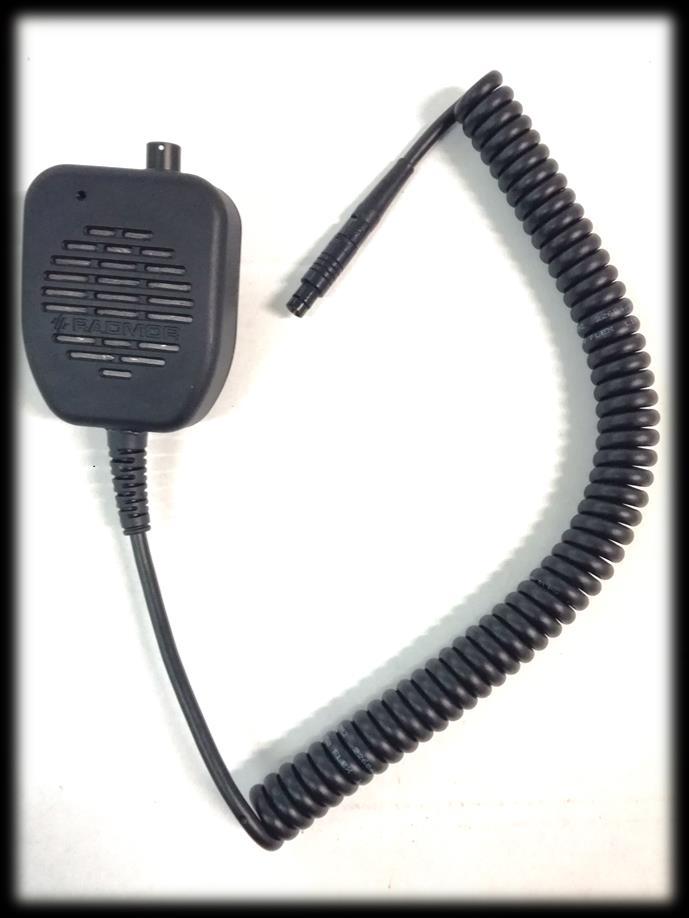

13 Mikrofon Radmor Gniazdo przewodu bezpieczeństwa Włącznik nadawania Odbiornik sygnału z bezprzewodowego włącznika nadawania Przewód spiralny ze złączem do manipulatora 35S10/P1 Głośnik

14 Urządzenie nadawczo odbiorcze 35S10/P1/P2 Zakres częstotliwości MHz. Odstęp międzykanałowy 5 MHz. Ilość kanałów pracy 16. Moc w.cz. nadajnika 100mW 400 mw. System pracy rozpraszanie widma metodą DSSS. Rodzaj dostępu przy dupleksie dostęp z podziałem czasowym (TDMA) Ilość użytkowników przy dupleksie 4. Napięcie zasilania 2,0 V 3,6 V. Włączanie nadawania przewodowe i bezprzewodowe.

15 Zabudowa systemu w obudowie na motocyklu. 1. Radiotelefon przewoźny 2. Radiostacja 35S10/P2 sterowanie 3. Blok zasilania 4. Przewód sterujący 6. Moduł wyświetlacza 7. Gniado do programowania 9. Akumulator dodatkowy

16 Zabudowa systemu pod siedzeniem na motocyklu. 35S10/P2 Radiotelefon DMR, Tetra

17 Zabudowa radiotelefonu w tylnym kufrze motocykla Manipulator radiotelefonu 35S10/P2 Radiotelefon przewoźny DMR Tetra

18 Zabudowa kompaktowa w dodatkowym kufrze motocykla Antena VHF/UHF Antena 2,4 GHz Przeciwwaga folia, farba

19 Zabudowa w dodatkowym kufrze motocykla

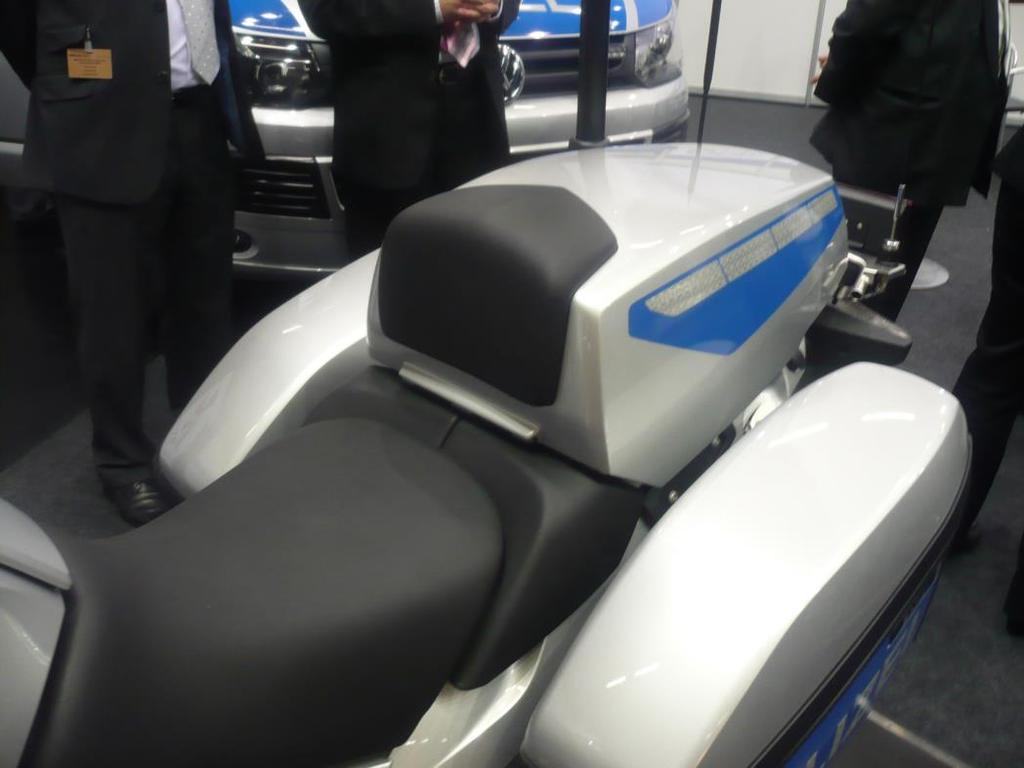

20 Fabryczny radio-box motocykla policyjnego Zabudowa w bocznych pojemnikach Radio-box Boczny pojemnik

21 Antena motocyklowa VHF Radmor zysk 4,15 dbi, WFS 1,5 ( 10MHz) Promiennik ze sprężyną Izolator z układem dopasowującym Uchwyt mocujący

22 Antena motocyklowa VHF Radmor lub UHF Radmor 30840

23 SYSTEM ŁĄCZNOŚCI RADIOWEJ DLA MOTOCYKLISTY Bezprzewodowy Uniwersalny Odporny na zakłócenia Odporny na trudne warunki pogodowe Różne propozycje montażu

24 Dziękujemy za uwagę. Zapraszamy do współpracy. Andrzej Wysocki Menedżer Segmentu Klientów Kluczowych Radmor SA Ul. Hutnicza Gdynia mail. andrzej.wysocki@radmor.com.pl Tel Fax
