2 Przetarg PZ-4324 Spis zawartości Spis zawartości Wymagania ogólne Lokalizacja inwestycji Opis stanu istniejącego Zakres prac Podstawowy zakres robót Wymagania dodatkowe Modernizacja rozdzielni 110 kv Koncepcja modernizacji Rozdzielnia 110 kv obwody pierwotne, wymagania ogólne Rozdzielnia 110 kv infrastruktura, sieci połączeń Elektroenergetyczna automatyka zabezpieczeniowa i sterowanie rozdzielnicą 110 kv i 15 kv Sterowanie aparaturą w polu. Blokady Zakres wyposażenia rozdzielni 110 kv RPZ Wiktoryn w zabezpieczenia i automatykę Komory transformatorów mocy POWIĄZANIA KABLOWE Powiązania kablowe rozdzielni 110kV do transformatorów 110/15/15kV Powiązania kablowe transformatorów 110/15kV do rozdzielnicy 15kV Układy pomiarowe Uwagi ogólne Urządzenia Transmisja danych z liczników energii do systemu SKOME Zasilanie liczników Uwagi dodatkowe Łączność

3 Przetarg PZ Telemechanika i łącze inżynierskie Telemechanika Łącze inżynierskie Wymagania ogólne Zakres prac i dostaw dla łącza inżynierskiego Wymagania uzupełniające Standardy innogy Stoen Operator Zaciski Ochrona odgromowa i przepięciowa Ochrona przeciwporażeniowa Uziemienie Tablice identyfikacyjne i bezpieczeństwa Przeznaczenie i lokalizacja tablic Oznaczenia urządzeń niskiego napięcia Tablice bezpieczeństwa Szkolenie pracowników innogy Stoen Operator Dokumentacja Wymagania dotyczące rozpoczęcia prac na obiekcie Wymagania dotyczące odbiorów przed załączeniem urządzeń pod napięcie Pozostałe wymagania

4 Przetarg PZ Wymagania ogólne Przedmiotem postępowania przetargowego jest rozbudowa stacji RPZ Wiktoryn zlokalizowanej przy ul. Popularnej w Warszawie. Wszelkie wątpliwości dotyczące zakresu opisanego poniżej zadania, mogące mieć znaczenie przy kalkulacji cen, należy przed złożeniem oferty wyjaśnić z przedstawicielem zamawiającego. Obiekty budowlane i urządzenia technologiczne związane z zadaniem należy zaprojektować zgodnie z przepisami w tym techniczno-budowlanymi oraz zasadami wiedzy technicznej, w sposób zapewniający w szczególności: bezpieczeństwo konstrukcji; bezpieczeństwo pożarowe; bezpieczeństwo użytkowania; ochronę środowiska; ochronę przed hałasem, wibracjami i promieniowaniem elektromagnetycznym; ochronę uzasadnionych interesów osób trzecich. Wykonawca zobowiązany jest do sporządzenia pełnej oferty, która obejmować będzie wszystkie urządzenia oraz powiązania między nimi, a także nie ujęte bezpośrednio w materiałach przetargowych, a niezbędne do prawidłowego działania układów funkcjonalnych objętych zadaniem. Kolorystykę wszystkich urządzeń należy uzgodnić z Zamawiającym na etapie opracowania dokumentacji wykonawczej. Jeżeli w trakcie prowadzenia robót stwierdzone zostaną wady i usterki w dokumentacji wykonawczej będącej przedmiotem zamówienia, to pomimo jej zatwierdzenia przez Zamawiającego, nie zwalnia to Wykonawcy z pełnej odpowiedzialności finansowej i technicznej za ich likwidację. 4

5 Przetarg PZ Lokalizacja inwestycji Stacja elektroenergetyczna RPZ Wiktoryn znajduje się przy ul. Popularnej w Warszawie. Jej orientacyjną lokalizację przedstawia rysunek nr 1. Rys. 1 Lokalizacja inwestycji 3. Opis stanu istniejącego Czynna stacja elektroenergetyczna RSM Wiktoryn składa się z a) budynku stacyjnego w którym zlokalizowano m.in. pomieszczenia: rozdzielnia 110kV rozdzielnia 15 kv pomieszczenie wentylatorowni pomieszczenie łączności pomieszczenie potrzeb własnych, pomieszczenie kablowni, pomieszczenia magazynowe, 5

6 Przetarg PZ-4324 akumulatornię pomieszczenia WC, pomieszczenia techniczne, dwóch wnętrzowych stanowisk transformatorów czterech wnętrzowych stanowisk transformatorów uziemiających b) dróg dojazdowych c) instalacji zewnętrznych: oświetlenia terenu d) instalacji odwadniającej przyłącza wodociągowego i kanalizacji sanitarnej. 4. Zakres prac Prace należy wykonać zgodnie z poniższą specyfikacją oraz uzgodnionym z zamawiającym projektem wykonawczym. Wykonawca zobowiązany jest przedstawić w swojej ofercie propozycję szczegółowych rozwiązań technicznych wszystkich urządzeń stacji energetycznej zgodnie z załącznikiem Załącznik 2- wykaz urządzeń proponowanych dla stacji RPZ Wiktoryn. Po akceptacji rozwiązań technicznych przez innogy Stoen Operator, Wykonawca sporządzi kompletną dokumentację, w tym projekty wykonawcze i uzgodni ją z zamawiającym, dokona odpowiednich demontaży, przeprowadzi modernizację istniejącej stacji uzgadniając harmonogram z Zamawiającym, wyposaży i uruchomi zmodernizowaną stację RPZ Wiktoryn zgodnie z zawartymi wytycznymi. Zakres prac nie obejmuje: a) Zakupu, dostawy i montażu rozdzielnicy GIS 110kV b) Zakupu, dostawy i montażu transformatorów mocy 110/15kV W zakresie tego zadania są zadania polegające na tzw. pracach rozruchowych powyższych urządzeń czyli rozdzielnicy GIS 110kV oraz transformatorów 110/15kV. W sprawie uzyskania szczegółowych informacji technicznych dotyczących zakresu prac, prosimy o kontakt: Krzysztof Chiniewicz tel. (22) , krzysztof.chiniewicz@innogy.com. 6

7 Przetarg PZ Podstawowy zakres robót Prace projektowe: Wykonawca zobowiązany jest do opracowania projektów wykonawczych i powykonawczych dla montażu, instalacji oraz okablowania wszystkich urządzeń energetycznych i wyposażenia stacji oraz uzgodnienie ich w innogy Stoen Operator w zakresie zadania, w tym w szczególności: a) Projektu wykonawczego stropu rozdzielni 110kV, na którym posadowiona będzie rozdzielnica 110kV b) Projektu wykonawczego obwodów wtórnych rozdzielni 110 kv c) Projektu wykonawczego połączeń kablowych WN,SN i nn d) Projektu wymiany i koordynacji zabezpieczenia odcinkowego na stacji RPZ Cybernetyki- pole linii kierunek st. RPZ Wiktoryn e) Projektu wymiany i koordynacji zabezpieczenia odcinkowego na stacji RPZ Południowa - pole linii kierunek st. RPZ Wiktoryn f) Projektu wykonawczego telemechaniki; g) Projektu wykonawczego łącza inżynierskiego; h) Projektu wykonawczego urz. łączności; i) Projektu systemu wykrywania i gaszenia pożaru w komorach transformatorów mocy i powiązania z istniejącym systemem p.poż. j) Projektu wykonawczego pomiarów energii elektrycznej Przygotowanie i uzgodnienie z innogy Stoen Operator Wytycznych Realizacji Inwestycji Przygotowanie terenu prac Prace polegające na modernizacji stacji RPZ Wiktoryn prowadzone będą na czynnym obiekcie energetycznym. Wykonawca zobowiązany jest do dopełnienia wszystkich formalności związanych z zasileniem ewentualnego zaplecza placu budowy (Zamawiający nie zapewnia zasilenia zaplecza placu budowy w media energia elektryczna, woda oraz odprowadzenia ścieków. W trakcie wykonywania prac Wykonawca ma obowiązek przestrzegać norm dotyczących ochrony środowiska (nie przekraczanie dopuszczalnych poziomów hałasu emitowanego do środowiska). Odpady przemysłowe powstające na terenie placu budowy wykonawca będzie utylizował i usuwał na bieżąco, przestrzegając przepisów o ochronie środowiska. Sposób zabezpieczenia przed uszkodzeniem istniejących drzew niepodlegających wycince należy uzgodnić we właściwym Wydziale Ochrony Środowiska. 7

8 Przetarg PZ-4324 Wykonawca zobowiązany jest do zapewnienia czystości pojazdów opuszczających teren modernizowanej stacji i ponosi wszelkie konsekwencje za nie przestrzeganie utrzymania czystości nawierzchni na jezdni ul. Popularnej w rejonie stacji RPZ Wiktoryn wynikające z prac prowadzonych w obiekcie innogy Stoen Operator Zapewnienie pracy stacji energetycznej RPZ Wiktoryn w etapach przejściowych Dostawa i montaż aparatów i urządzeń rozdzielni 110 kv oraz komór transformatorów mocy stacji energetycznej RPZ Wiktoryn na podstawie uzgodnionych projektów wykonawczych oraz niniejszej specyfikacji Kompleksowe wykonanie połączeń obwodów wtórnych i powiązań do nowozaprojektowanych szaf sterowniczo-przekaźnikowych dedykowanych do obsługi rozdzielni 110 kv. Wykonawca wykona nowe połączenia kablowe pomiędzy rozdzielnicą 110 kv i szafami obwodów wtórnych nastawni oraz potrzeb własnych. W zakresie wykonania połączeń jest dostawa i podłączenie kabli obwodów wtórnych do rozdzielnicy 110kV (wraz z dostawą i montażem wtyczek po stronie rozdzielnicy 110kV ). Rozdzielnica dostarczona przez innogy Stoen Operator będzie zakończona gniazdami Wykonawca dokona potrzebnych adaptacji i zmian a następnie w dokumentacji powykonawczej zamieści komplet dokumentacji całej stacji 110/15kV RPZ Wiktoryn (aktualizacja dokumentacji i sporządzenie kompletnej dokumentacji powykonawczej dla całego obiektu) Spis tomów do aktualizacji w dokumentacji powykonawczej dot. budowy stacji RPZ Wiktoryn 8

9 Przetarg PZ-4324 Zamawiający przekaże wykonawcy / po zawarciu umowy/ kompletne tomy 3 do 16 w wersji edytowalnej a tomy 1-2 i 17 w wersji pdf Doposażenie i uruchomienie zabezpieczenia odcinkowego w szafie ster. przekaźnikowej na stacji RPZ Południowa wraz z koniecznymi edycjami w systemie SCADA i telemechanice oraz zmianami w odrutowaniu (zakup kompletu zabezpieczenia odcinkowego i zainstalowanie na stacjach RPZ Południowa i RPZ Wiktoryn w szafach linii RPZ Południowa RPZ Wiktoryn). Dla linii RPZ Południowa RPZ Wiktoryn przewidzieć dwa półkomplety zabezpieczenia 7SD prod. SIEMENS. W zakresie zadania jest wykonanie dokumentacji wykonawczej i powykonawczej dla tego zadania w RPZ Południowa Demontaż i przeniesienie zabezpieczenia odcinkowego zainstalowanego w szafie sterowniczo-przekaźnikowej na stacji RPZ Południowa (szafa linii kierunek RPZ Cybernetyki) i zainstalowanie w szafie sterowniczo-przekaźnikowej na stacji RPZ Wiktoryn (szafa linii kierunek RPZ Cybernetyki) 9

10 Przetarg PZ Doposażenie i uruchomienie szafy pomiaru energii w pomiar energii dla rozdzielni 110kV. Doposażenie w zakresie listw kontrolno-pomiarowych oraz obwodów powiązań (dostawa liczników energii po stronie Uruchomienie wszystkich urządzeń rozdzielni 110 kv, rozdzielni 15kV (pola transformatorów mocy, pola sprzęgieł, automatyki stacyjne), transformatorów 110/15 kv, transformatorów uziemiających, obwodów wtórnych i zabezpieczeń stacji energetycznej RPZ Wiktoryn na podstawie uzgodnionych projektów wykonawczych Wykonanie pomiarów pól elektrycznych, magnetycznych oraz pomiarów hałasu na całym terenie stacji oraz w jej bezpośrednim otoczeniu. Wykonanie pomiarów będzie możliwe po załączeniu modernizowanej stacji do ruchu. Wykonawca zleci wykonanie ww. pomiarów akredytowanej jednostce badawczej Wykonanie pomiarów niezbędnych do załączenia urządzeń, w tym: pomiarów napięć rażenia, pomiarów rezystancji połączeń obwodów pierwotnych i wtórnych aparatury WN (wraz z precyzyjnie zaznaczonymi na schematach projektowych punktami połączeń), pomiary izolacji zamontowanej aparatury WN i nn (w zakresie Wykonawcy), przekładników prądowych i napięciowych, badanie obwodów wtórnych (rezystancja izolacji, próby funkcjonalne). Pomiary po-montażowe transformatorów 110/15/15 kv oraz 15kV/0,4kV nie są objęte niniejszym postępowaniem. 4.2 Wymagania dodatkowe Wszystkie materiały dla wykonania pełnych zakresów wszystkich robót w stacji dostarcza Wykonawca. W przypadku nie określenia materiału w specyfikacji, należy stosować materiały zgodne ze specyfikacjami innogy Stoen Operator zawartymi na stronie internetowej Dla Dostawców Dokumenty Specyfikacje techniczne, lub każdorazowo uzgadniać z przedstawicielem innogy Stoen Operator Złożone oferty powinny zawierać odrębne wyceny zgodnie z formularzem oferty handlowej oraz wykaz proponowanych urządzeń i aparatury zgodnie z Załącznik 2 Załącznik 2 - wykaz urządzeń proponowanych dla stacji RPZ Wiktoryn Wykonawca będzie odpowiedzialny za koordynację całości inwestycji (modernizacja i uruchomienie stacji 110/15 kv w tym dostawy rozdzielnicy 110kV oraz transformatorów mocy) Dostarczenie nowych urządzeń elektroenergetycznych do stacji RPZ Wiktoryn będzie się odbywać po każdorazowym wyrażeniu zgody Zamawiającego. 10

11 Przetarg PZ W ciągu miesiąca od podpisania umowy Wykonawca przedstawi szczegółowy harmonogram rzeczowy oraz finansowy robót wykonany w formacie MS Project wraz z harmonogramem odbiorów częściowych: przekazanie kompletnej dokumentacji obwodów pierwotnych i wtórnych do uzgodnienia z zamawiającym; modernizacja rozdzielni 110 kv wraz z rozruchem poszczególnych pól; modernizacja szaf sterowniczo-przekaźnikowych na nastawni; teren stacji zagospodarowanie terenu; odbiór końcowy i przekazanie do użytkowania W terminach ustalonych przez Zamawiającego Wykonawca organizował będzie cykliczne spotkania koordynacyjne. Wykonawca zobowiązany będzie do sporządzenia notatek z wyżej wymienionych spotkań Przedstawiciele Wykonawcy będą brali udział w uruchomieniach i załączaniu modernizowanej stacji do sieci innogy Stoen Operator Prowadzenie prac i zabezpieczenie miejsca ich wykonywania musi być zgodne ze sztuką budowlaną oraz przepisami prawa. Wykonawca jest zobowiązany do dokonania wszystkich niezbędnych czynności formalno-prawnych wraz ze zgłoszeniem robót we właściwym urzędzie Wykonawca przedstawi biuro projektowe do akceptacji Zamawiającego. Biuro projektowe musi posiadać ważny certyfikat upoważaniający do prac projektowych w sieci innogy Stoen Operator Wykonawca jest zobligowany do zapoznania z zasadami pracy w obiektach innogy Stoen Operator pod kątem przestrzegania przepisów BHP i wymogów bezpiecznej pracy na wysokości. Przed przystąpieniem do prac Wykonawca przygotuje i uzgodni w komórce BHP plan BIOZ Wykonawca w technologii pracy przewidzi konieczność zabezpieczenia aparatury WN, SN i nn przed zabrudzeniem Harmonogram określający maksymalny czas wyłączeń podlega zaakceptowaniu ze strony zamawiającego (w celu zminimalizowania czasu wyłączeń linii 110 kv oraz transformatorów 110/15/15 kv) Wykonawca będzie zgłaszał do innogy Stoen Operator konieczne wyłączenia elementów sieci 110 kv dla prowadzenia prac w następujących cyklach: planowane wyłączenia miesięczne do 4 dnia każdego miesiąca poprzedzającego prace, 11

12 Przetarg PZ-4324 planowane wyłączenia tygodniowe do godz każdego poniedziałku tygodnia poprzedzającego (pod warunkiem, że wyłączenie zostało umieszczone w harmonogramie miesięcznych wyłączeń) Warunkiem odbioru i załączenia pod napięcie nowobudowanych i modernizowanych urządzeń jest spełnienie przez Wykonawcę poniższych wymagań: przekazanie Zamawiającemu oświadczenia o zakończeniu prac i gotowości urządzeń do podania napięcia; przekazanie Zamawiającemu świadectw jakości, atestów, protokołów sprawdzeń urządzeń, kontroli jakości, certyfikatów, aprobat technicznych, dokumentacji techniczno ruchowej; przekazanie projektów powykonawczych wg stanu na dzień załączenia podpisaną przez odpowiednie osoby ze strony Wykonawcy; umieszczenie w obiekcie stacyjnym schematu jednokreskowego rozdzielni, który odpowiada stanowi na dzień załączenia (dla zadań wykonywanych w stacjach GPZ, RPZ i RSM) - na każdym etapie modernizacji na stacji energetycznej oraz w posiadaniu zamawiającego powinien znajdować się aktualny schemat połączeń elektroenergetycznych na stacji; wykonanie i umieszczenie na stacji schematu gazowego rozdzielni 110kV przekazanie wersji elektronicznej schematów jednokreskowych rozdzielni na 7 dni przed planowanym załączeniem urządzeń pod napięcie; podłączenie do urządzenia telemechaniki stacyjnej nowych urządzeń wraz z edycją w systemie nadrzędnym Scada Syndis; niezwłoczne usunięcie usterek wykazanych przez Zamawiającego, które uniemożliwiają załączenie urządzeń pod napięcie Wykaz dokumentacji do wglądu: Dokumentacja powykonawcza stacji energetycznej 110/15 kv RPZ Wiktoryn 5. Modernizacja rozdzielni 110 kv 5.1 Koncepcja modernizacji Modernizacja polegać będzie na wykonaniu wszystkich połączeń elektrycznych między urządzeniami dostarczanymi przez inwestora a istniejącymi oraz dobudowanymi przez 12

13 Przetarg PZ-4324 Wykonawcę na podstawie niniejszej specyfikacji urządzeń oraz uruchomieniu wszystkich powyższych 5.2 Rozdzielnia 110 kv obwody pierwotne, wymagania ogólne W ramach modernizacji rozdzielni RPZ Wiktoryn Wykonawca zobowiązuje się wykonania wszystkich połączeń w obrębie urządzeń będących dostawą Inwestora ora do uruchomienia rozdzielnicy 110kV, transformatorów mocy oraz wszystkich wykonanych instalacji. Modernizacja stacji w zakresie obejmuje: Zaprojektowanie i wykonanie stropu pod rozdzielnicę 110kV GIS oraz uzupełnienie powierzchni pod rozdzielnicą odpowiednio do dobranej technologii wykonania stropu Wykonawca wypełnieni strop odpowiednio dobraną konstrukcją stalową, nawiązującą do istniejących warunków konstrukcyjnych, na której posadowiona będzie rozdzielnica. Do uzupełnienia konstrukcji stalowej stropu należy zastosować podłogę technologiczną. Wykonawca może zaproponować inny sposób wypełnienia stropu do zatwierdzenia przez Inwestora. Projektowany strop musi spełniać wymagania odnośnie obciążeń Załącznik Zaprojektowanie i wykonanie kompletu szaf sterowniczo-przekaźnikowych, w pełni wyposażonych do obsługi pól rozdzielnicy 110kV. Zamawiający przekaże projekty obwodów wtórnych rozdzielnicy 110kV oraz transformatorów mocy niezbędne do wykonania projektów wykonawczych szaf sterowniczo-przekaźnikowych Wykonanie wszystkich połączeń obwodów pierwotnych między rozdzielnicą 110kV i transformatorami mocy oraz między transformatorami mocy a rozdzielnicą 15kV W komorze transformatorów mocy należy zainstalować odłączniko-uziemniki umożliwiające odłączenie i uziemienie obustronne mostu kablowego transformatora mocy (uziemnik od strony r15kv i transformatorów mocy) Wykonanie wszystkich połączeń obwodów wtórnych w zakresie zadania, w tym połączeń między rozdzielnicą 110kVk, 15kV, transformatorami mocy do szaf sterowniczoprzekaźnikowych oraz do innych powiązanych instalacji. Przy układaniu nowych kabli należy dodatkowo zagwarantować min. 20% wolnych żył dla obwodów wtórnych Wykonanie kanałów wentylacyjnych od transformatorów mocy do systemu wentylacji zgodnie z założeniami projektu wentylacji stacji RPZ Wiktoryn Wykonanie tablic opisowych (aluminiowe o grubości 1mm, napisy tłoczone czarne, tło żółte, obwódka czarna, lakier odporny na promienie UV). Rozmiar tablic powinien być dostosowany do miejsca zainstalowania i być stały dla określonej tablicy z określonym przeznaczeniem. Długość tablicy uzależniona jest od liczby symboli. Tekst opisów oraz ich liczba zostanie uzgodniony z Zamawiającym. 13

14 Przetarg PZ Rozdzielnia 110 kv infrastruktura, sieci połączeń W ramach modernizacji rozdzielni RPZ Wiktoryn Wykonawca zobowiązuje się do: Wykonanie sieci uziemiającej i ochronnej rozdzielni, połączenia jej z istniejącą kratą uziemiającą, sprawdzenia jej ciągłości i ewentualnych napraw połączeń i zwodów. 5.4 Elektroenergetyczna automatyka zabezpieczeniowa i sterowanie rozdzielnicą 110 kv i 15 kv Ogólne podstawy dotyczące sterowania zawarte są w standardzie innogy Stoen Operator Załącznik 3 NM/ST/2016/02 OPIS SZCZEGÓŁOWY ELEKTROENERGETYCZNA AUTOMATYKA ZABEZPIECZENIOWA (rozdzielnia WN) (załącznik do niniejszej specyfikacji). W ramach usługi Wykonawca zobowiązuje się: a) dostarczyć kompletne szafy przekaźnikowo sterownicze dla wszystkich pól rozdzielni 110 kv (pola liniowe, pola transformatorowe i pole sprzęgła ) wyposażone zgodnie z poniższymi wymaganiami b) zaprojektować i wykonać zabezpieczenie szyn 110kV wraz z lokalną rezerwą wyłącznikową dla całej rozdzielni 110kV c) wykonać kompletne połączenia pomiędzy rozdzielnicą 110kV a szafami przekaźnikowo sterowniczymi dla wszystkich pól rozdzielni 110 kv; d) wykonać rozruchu urządzeń rozdzielni 110 kv wraz z konfiguracją zabezpieczeń umożliwiające pracę rozdzielni w nowym układzie; e) wykonać rozruchu urządzeń rozdzielni 15 kv wraz z konfiguracją zabezpieczeń umożliwiające pracę rozdzielni w nowym układzie; f) zaprojektować i wykonać nowy sterownik telemechaniki dla rozdzielni 110 kv wraz z uruchomieniem; g) dostarczyć i uruchomić koncentrator zabezpieczeń dla potrzeb łącza inżynierskiego zgodnie z Załącznik 4 Wszystkie użyte materiały i dostarczane urządzenia muszą posiadać aprobaty techniczne lub atesty potwierdzające dopuszczenie urządzeń do pracy. Wszystkie instrukcje dotyczące urządzeń zainstalowanych na stacji oraz napisy na urządzeniach powinny być w języku polskim. 14

15 Przetarg PZ-4324 Sterowanie każdego z pól odbywa się za pomocą back-up panelu wykonanego w technice synoptycznych tablic mozaikowych. W zakresie Wykonawcy jest dostosowanie istniejących backup panelów do nowego układu rozdzielni 110kV. 5.5 Sterowanie aparaturą w polu. Blokady Sterowanie poszczególnymi łącznikami rozdzielni możliwe jest tylko przy odpowiedniej konfiguracji pozostałych łączników danego pola, a w pewnych przypadkach również łączników innych pól. Blokady mają uniemożliwić sterowanie odłącznikami pod obciążeniem, zamknięcia uziemników liniowych przy linii będącej pod napięciem. Dla spełnienia tych warunków układ sterowania łączników musi być wyposażony w system blokad elektrycznych i logicznych umożliwiający sterowanie: zdalne z systemu sterowania i nadzoru poprzez operatora; lokalne ze schematu mozaikowego; miejscowo z szafy napędu wyłącznika. W przypadku uszkodzenia sterownika polowego powinna pozostać możliwość sterowania elektrycznego z poziomu schematu mozaikowego. Wybór rodzaju sterowania realizowany jest za pomocą przełącznika Wybór sterowania, osobnego dla każdego z pól umożliwiający wybór: Zdalne; Lokalne. Sterowanie zdalne umożliwia wykonywanie sterowań tylko z poziomu Systemu Sterowania i Nadzoru. Sterowanie lokalne umożliwia wykonywanie sterowań z poziomu back-up panelu oraz sterownika polowego jeżeli posiada wyświetlacz. Przełącznik wyboru sterowania zlokalizowany jest na schemacie mozaikowym danego pola i posiada telesygnalizację stanu położenia. Urządzenia telemechaniki obiektowej powinny być zasilane z układu napięcia bezprzerwowego o czasie autonomii nie krótszym niż 8 godz. Należy uwzględnić koszt konfiguracji i uruchomienia koncentratora. Wykonawca zleci wykonanie edycji schematu stacji w systemie Scada Syndis do innogy IT. W sprawie edycji można kontaktować się z Panem Jakubem Olszewskim tel Za prawidłową pracę telemechaniki uważać się będzie jej poprawną pracę z poziomu stanowiska dyspozytorskiego ZDM innogy Stoen Operator. 15

16 Przetarg PZ Zakres wyposażenia rozdzielni 110 kv RPZ Wiktoryn w zabezpieczenia i automatykę L.p. Opis urządzenia pierwotnego j.m Ilość Specyfikacja wymagań wyposażenia w zabezpieczenia i automatykę Specyfikacja techniczna zabezpieczeń i automatyki 1 Rozdzielnia 110 kv kpl. 1 a) Zabezpieczenie szyn i niezależna rezerwa lokalna zrealizowana na bazie wydzielonych przekaźników obejmujące 1 systemową 5 polową rozdzielnicę 110kV. b)cyfrowy scentralizowany rejestrator zakłóceń obejmujący wszystkie pola rozdzielni 110 kv c) Zespół centralnej sygnalizacji zdarzeń oparty o technikę mikroprocesorową. Sygnalizacja centralna wykonana w postaci modułów obejmujących sygnalizację sygnałów dotyczącą awaryjnej i alarmowej pracy rozdzielni 110 i 15 kv oraz potrzeb własnych. 2 Linie 110 kv kpl. 2 Linie wyposażone w komplet zabezpieczeń cyfrowych: - zabezpieczenie odcinkowe (z funkcją zabezpieczenia ziemnozwarciowego) - zabezpieczenie odległościowe z funkcją ziemnozwarciową (praca współbieżna z drugim końcem linii) - przystawka SPZ(3f) z synchroczekiem - sterownik polowy Zabezpieczenia wszystkich pól zlokalizowane w szafach. Sterowniki polowe (bez wyświetlaczy) zabudowane w szafach przekaźnikowych. Nie dopuszcza się rozwiązania sterowań z wykorzystaniem przekaźników zabezpieczeniowych. Funkcje sterownicze realizowane poprzez sterowniki zabudowane w szafach przekaźnikowych. Sterowanie musi odbywać się za pomocą backup panelu wykonanego w technice synoptycznych tablic mozaikowych. Sterownik należy odpowiednio skonfigurowane i powinny realizować blokady wewnątrz polowe i międzypolowe. Współpraca z koncentratorem telemechaniki na bazie protokołu IEC 103. Zabezpieczenie odległościowe, - wejścia AC: 5A, 100V - napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Zabezpieczenie odcinkowe: - wejścia AC: 5A, - napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Uwaga: w zakresie zabezpieczeń odcinkowych wykonać zgodnie z pkt i czyli linia 1 RPZ Wiktoryn RPZ Cybernetyki : Wykorzystać zabezpieczenie z RPZ Południowa Linia 2 RPZ Wiktoryn RPZ Południowa nowy komplet zabezpieczeń odcinkowych 16

17 Przetarg PZ Łącznik szyn 110 kv kpl. 1 Łącznik szyn należy wyposażyć w komplet zabezpieczeń cyfrowych: - zabezpieczenie odległościowe - zabezpieczenie ziemnozwarciowe czasowoprądowe kierunkowe dwustopniowe - przystawka SPZ(3f) z synchroczekiem - sterownik polowy 4 Transformator mocy strona 110 kv kpl. 2 Transformator wyposażony w kpl. zabezpieczeń cyfrowych: - zabezpieczenie różnicowe transformatora (RRTC) - sterownik polowy (realizuje funkcję zabezpieczenia nadprądowego transformatora) - zabezpieczenia firmowe transformatora - urządzenie realizujące kontrolę synchronizmu Zabezpieczenie odległościowe, - wejścia AC: 5A, 100V - napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Zabezpieczenie ziemnozwarciowe zerowo-prądowe: wejścia AC: 5A, 100V napięcie interfejsów 220/250V DC - specyfikacja techniczna zgodna z opisem Zabezpieczenie różnicowe transformatora 110/15kV : wartość prądu znamionowego: In 5A wartość napięcia pomocniczego: 220/250V AC/DC specyfikacja techniczna zgodna z opisem Zabezpieczenie nadprądowe : wartość prądu znamionowego wynosi 5A, wartość napięcia zasilania wynosi 220/250V DC, specyfikacja techniczna zgodna z opisem 5 Regulator napięcia szt. 2 Przekaźnik cyfrowy dedykowany dla transf. 3-uzwojeniowego 6 Wskaźniki położenia zaczepów transformatorów 110/15kV 7 Telemechanika rozdzielni 110kV szt. 2 Wskaźniki położenia zaczepów zainstalowane w szafach transformatorów (WPEC-01). Specyfikacja techniczna regulatorów napięcia: wartość napięcia zasilania: V AC/DC wartość prądu znamionowego In: 5A wartość napięcia znamionowego Un: 100V specyfikacja techniczna zgodna z opisem Wskaźniki wyposażone w funkcje rejestracji liczby przełączeń z możliwością przesyłania informacji do ZDM INNOGY Stoen Operator. kpl. 1 specyfikacja techniczna zgodna z opisem` Do wszystkich oferowanych zabezpieczeń i sterowników lub terminali polowych oraz koncentratora telemechaniki należy dołączyć odpowiednie okablowanie i oprogramowanie umożliwiające diagnostykę, konfigurację. Dodatkowo do dokumentacji zabezpieczeniowej należy dołączyć schematy wszystkich użytych wejść, wyjść oraz użytych wewnętrznych logik i sygnałów wewnętrznych. 17

18 6. Komory transformatorów mocy Na etapie opracowywania dokumentacji dla systemu wykrywania i gaszenia pożaru w komorach transformatorów mocy należy założyć wykonanie scenariusza p.poż. dla całej stacji RPZ Wiktoryn, uwzględniającego zakres modernizacji opisany w tej specyfikacji. Na podstawie wykonanego scenariusza, po uzyskaniu akceptacji Zamawiającego, należy na jego podstawie wykonać wszystkie wymagane prace. Sporządzona dokumentacja musi uzyskać akceptację osoby uprawnionej do zatwierdzania tego typu dokumentacji (osoby legitymującej się stosownymi uprawnieniami w zakresie p.poż.). Po wykonaniu wszystkich prac, należy dostarczyć protokół odbioru instalacji wykrywania i gaszenia pożaru (całego obiektu RPZ Wiktoryn) zaakceptowany przez osobę posiadającej stosowne uprawnienia w zakresie p.poż. W zakresie zadania jest wykonanie instalacji gaszenia opartej o generatory aerozolu gaśniczego w komorach transformatorów mocy. Działanie systemu gaszenia ma być uruchamiane poprzez koincydencję dwóch elementów detekcyjnych. Należy założyć zastosowanie czujek dymu oraz kabla termo-czułego (lub innych elementów detekcyjnych uzgodnionych z Zamawiającym). Należy przewidzieć zainstalowanie odrębnej centrali p.poż sterującej układem wykrycia pożaru oraz gaszenia w komorach transformatorów mocy oraz powiązanie nowoprojektowanej centrali do istniejącej centrali p.poż obecnie zainstalowanej na obiekcie (oraz doposażenie/ ew. wymianę istniejącej centrali jeżeli zajdzie taka konieczność). Szczegóły techniczne uzgadniać na etapie opracowywania dokumentacji. Należy przewidzieć wymagane zmiany w istniejącym systemie wykrywania p.poż (zainstalowano czujki dymu) oraz wymagane rekonfigurację oraz uruchomienie i sprawdzenie całego systemu wykrywania p.poż obiektu RPZ Wiktoryn (także elementów nie będących w zakresie tej specyfikacji) Uwaga: zastosowana technologia urządzeń gaszenia wymaga hermetyzacji komory oraz unieczynnienia systemu wentylacji bytowej oraz technologicznej transformatorów mocy (wyłączenie chłodnic). W związku z powyższym należy przewidzieć konieczność wprowadzenia zmian w istniejących systemach, w tym min. wentylacji (w tym w szafie sterowania wentylacją) oraz systemie wykrywania pożaru. 18

19 7. POWIĄZANIA KABLOWE Oferent zobowiązany jest do wykonania wszystkich połączeń pomiędzy urządzeniami zainstalowanymi w stacji (dotyczy to również połączeń rozdzielnicy 110kV, 15kV i transformatorów mocy z innymi urządzeniami). W zakresie wykonawcy jest zakup oraz instalacja wszystkich głowic od strony 15kV i 110kV dla zakresu zgodnego z tą specyfikacją. 7.1 Powiązania kablowe rozdzielni 110kV do transformatorów 110/15/15kV Rozdzielnica 110kV GIS powiązana będzie z transformatorami 110/15/15kV liniami kablowymi 110kV wewnątrz budynku. Należy dobrać przekroje kabli zgodnie ze specyfikacją techniczną innogy Stoen Operator, dostępną na stronie Dla wyżej wymienionego połączenia kablowego należy przewidzieć następujące próby i pomiary: - identyfikacja faz (Tabela 1 pkt.1), - rezystancja żył roboczych i powrotnych (Tabela 1 pkt. 2 i 3), - pojemność kabla (Tabela 1 pkt. 4), - rezystancja izolacji i powłoki (Tabela 1 pkt. 5 i 6), - próba napięciowa powłoki (Tabela 1 pkt. 7), - powtórny pomiar rezystancji izolacji (Tabela 1 pkt. 5), przy czym wyniki nie mogą się różnić więcej niż o 5% w stosunku do wyników z pierwszego pomiaru. - sprawdzenie ciągłości połączeń z siatką uziemiającą lub konstrukcją słupa (Tabela 1 pkt. 8), - identyfikacja żył kabla pilotowego i sprawdzenie ich ciągłości (Tabela 1 pkt. 9) jeżeli taki istnieje, - pomiar rezystancji izolacji żył kabla pilotowego (Tabela 1 pkt. 10) jeżeli taki istnieje. Tabela 1. Pomiary, sposób wykonania i kryteria oceny. - Lp Nazwa pomiaru Sposób wykonania Kryterium oceny 19

20 1 Identyfikacja faz Przyłożenie kolejno do każdej fazy kabla napięcia o wartości bezpiecznej i sprawdzenie jego obecności na drugim końcu linii kablowej. 2 Rezystancja żył roboczych Pomiar metodą techniczną lub mostkową. Wynik przeliczony do temperatury 20 stopni.** 3 Rezystancja żył powrotnych Pomiar metodą techniczną lub mostkową. Wynik przeliczony do temperatury 20 stopni.** 4 Pojemność żył roboczych Pomiar mostkiem RLC klasy 0,5 lub metodą techniczną przy napięciu 230 V AC 5 Rezystancja izolacji Pomiar megaomomierzem o napięciu min 2,5 kv po czasie 300 sekund od chwili przyłożenia napięcia. Uwaga: w przypadku pomiaru rezystancji izolacji wykonywanego po próbie napięciowej (8 i 9) pomiar wykonywać przynajmniej po Oznaczenia odpowiadających sobie faz linii kablowej na obu końcach są jednakowe. Głowice kablowe są połączone z odpowiednimi fazami linii napowietrznej lub rozdzielni. Rezystancja zmierzona nie różni się więcej niż 5% od danych katalogowych kabla lub wartości podanych w badaniach pomontażowych linii nowej. Rezystancja zmierzona nie różni się więcej niż 5% od danych katalogowych kabla lub wartości podanych w badaniach pomontażowych linii nowej. Pojemność zmierzona nie różni się więcej niż 5% od danych katalogowych kabla. Rezystancja izolacji większa 20

21 2 godzinach po próbie napięciowej, pozostawiając w czasie przerwy kabel ze zwartymi żyłami roboczą i powrotną. 6 Rezystancja powłoki Pomiar megaomomierzem o napięciu 2,5 kv po czasie 300 sekund od chwili przyłożenia napięcia 7 Próba napięciowa powłoki Przyłożenie pomiędzy żyły powrotne kolejnych faz a ziemię napięcia wyprostowanego o wartości 5-10 kv przez czas 1 minuty. W czasie próby wykonuje się pomiar prądu upływu. Do pomiary używać źródła o wydajności prądowej zapewniającej pomiędzy żyłą a ziemią napięcie min 5 kv. Rezystancja powłoki nie W czasie próby nie wystąpiło przebicie powłoki. 8 Sprawdzenie ciągłości połączenia z siatką uziemiającą stacji lub konstrukcją (uziemieniem) słupa. 9 Identyfikacja żył kabla pilotowego i sprawdzenie ich ciągłości Dowolna metoda pomiaru. Identyfikacja przy pomocy źródła o napięciu bezpiecznym i odbiornika (żarówka) Połączenia ciągłe. Oznaczenia odpowiadających sobie żył są identyczne 10 Pomiar rezystancji izolacji Pomiar megaomomierzem o Rezystancja izolacji żył nie 21

22 żył kabla pilotowego napięciu 1 kv 7.2 Powiązania kablowe transformatorów 110/15kV do rozdzielnicy 15kV Rozdzielnica 15kV powiązana będzie z transformatorami 110/15/15kV liniami kablowymi 15kV wewnątrz budynku Do budowy mostów kablowych należy zastosować kabel elektroenergetyczny jednożyłowy z żyłą miedzianą określony w specyfikacji Kable SN o izolacji z polietylenu usieciowanego na napięcie kv specyfikacja techniczna. (KAB ) : YHKXS 1x300/50 mm2 12/20 kv dostępnej na stronie Należy przewidzieć most kablowy 3x3x300/50 mm2 dla każdego z transformatorów mocy 8. Układy pomiarowe 8.1 Uwagi ogólne Układy pomiarowe należy instalować: Dla pól liniowych 110 kv. Liczniki energii należy zainstalować w istniejącej szafie licznikowej po jej doposażeniu w niezbędne listwy kontrolno- pomiarowe Przekładniki pomiarowe należy dobrać optymalnie do warunków ich obciążenia po stronie pierwotnej i wtórnej, warunków zwarciowych i warunków, w jakich zostaną zamontowane. Obciążenie i wykonanie obwodów pomiarowych przekładników napięciowych powinno być takie, by spadek napięcia w obwodach napięciowych liczników nie przekraczał wynoszącej 0,25% względnej wielkości dopuszczalnej. Oprzewodowanie obwodów pomiarowych należy wykonać jednożyłowymi przewodami miedzianymi typu DY 2,5 mm2 (750V) w izolacji kolorowej, o kolorach przewidzianych przez PN żółty, zielony, fioletowy - dla poszczególnych faz, niebieski przewód neutralny. Przekrój większy (lub kabel sygnalizacyjny) jest stosowany za wiedzą innogy Stoen Operator tylko w uzasadnionych technicznie sytuacjach. Obwody wtórne przekładników należy uziemić. W przekładnikach prądowych należy uziemić początki uzwojeń wtórnych, zaś w napięciowych punkt wspólny (zerowy) połączonych uzwojeń wtórnych. 22

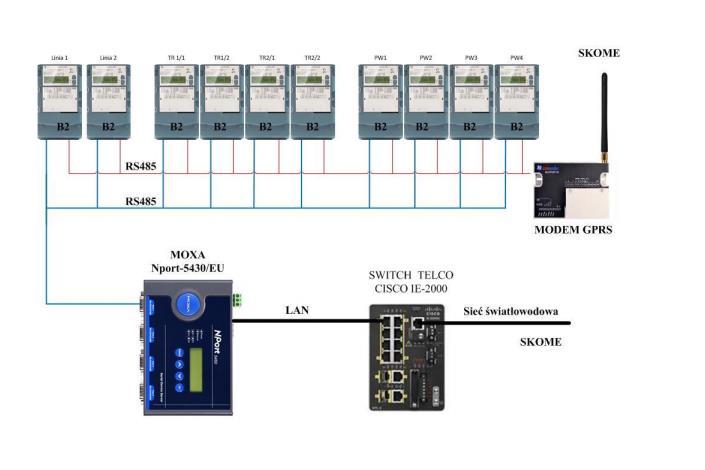

23 W układach pomiarowych nn należy instalować układy kontroli obecności napięcia, które należy podłączyć do zacisków liczników. 8.2 Urządzenia Przekładniki pomiarowe (wydzielony rdzeń/uzwojenie pomiarowe) jednofazowe, legalizowane, klasy 0,2, mocy dobranej do warunków obciążenia obwodów wtórnych przekładników ( Wytyczne..."). Przekładniki prądowe o przekładni znamionowej dobranej do spodziewanego obciążenia (z uwzględnieniem wielkości ext.), prądzie wtórnym 5 A, ext. > 120%, FS = 5. Przekładniki napięciowe jednostronnie izolowane z wyprowadzonym przewodem zerowym w obwodzie wtórnym. W układach pomiarowych 110 kv liczniki trójsystemowe, statyczne, czterokwadrantowe, klasy co najmniej 0,2 dla energii czynnej, 0,5 dla energii biernej, z dwoma niezależnymi od siebie cyfrowymi wyjściami komunikacyjnymi RS485, pamięcią profilu obciążenia w postaci stanów liczydeł i mocy (z krokiem/okresem uśredniania 15-minutowy z możliwością 1-godzinnego) z minimum 63 dni, zewnętrzną synchronizacją czasu licznika (impuls napięciowy) poprzez GPS, z pomiarem dwukierunkowym energii czynnej i biernej (liczniki w dostawie Inwestora). 8.3 Transmisja danych z liczników energii do systemu SKOME Transmisja danych rejestrowanych przez liczniki do systemu pomiarowego SKOME powinna zostać wykonywana za pośrednictwem łącza stałego oraz drogą radiową jako rezerwowa droga transmisji (modem GSM). W zakresie Wykonawcy jest podłączenie i uruchomienie nowego licznika energii w istniejącej infrastrukturze odczytowej. 23

24 8.4 Zasilanie liczników Podstawowe zasilanie liczników powinno odbywać się z obwodów napięć pomiarowych 3x58/100V AC. W przypadku zaniku podstawowego napięcia zasilania układy liczników, wraz z urządzeniami łączności zostają zasilone napięciem rezerwowym doprowadzonym z potrzeb własnych prądu stałego 220 VDC. 8.5 Uwagi dodatkowe Połączenia, kolorystykę i przekroje przewodów w układach pomiarowych wykonać zgodnie ze standardem innogy Stoen Operator. 9. Łączność W zakresie prac dot. urządzeń łączności jest wykonanie połączeń między nowymi urządzeniami a istniejącą infrastrukturą łączności oraz dokonanie jej uruchomienia. Dodatkowo należy dostarczyć, zainstalować (w szafie urz. łączności) a następnie podłączyć i uruchomić urządzenie Repotec 4 portowy przedłużacz POE (IPOE-E174) firmy Planet. Należy dokonać połączenia do istniejących telefonów VOIP oraz dokonać ich uruchomienia. 24

25 10. Telemechanika i łącze inżynierskie 10.1 Telemechanika System Nadzoru i Sterowania Stacji (SSiN) powinien spełniać standardy rozwiązań stosowane w innogy Stoen Operator W zakresie zadania jest doposażenie istniejącego sterownika telemechaniki do obsługi projektowanych urządzeń rozdzielni w zakresie tej specyfikacji. Po stronie wykonawcy jest montaż, konfiguracja oraz uruchomienie sterownika do obsługi wszystkich urządzeń stacji RPZ Wiktoryn Z koncentratorem stacyjnym telemechaniki mają współpracować wszystkie urządzenia cyfrowe rozdzielni 110kV. Komunikacja pomiędzy urządzeniami a koncentratorem ma być zrealizowana w standardzie IEC , lub DNP. Protokół komunikacyjny użyty do połączenia urządzenie koncentrator telemechaniki powinien być zaimplementowany bezpośrednio w urządzeniu. Niedopuszczalne jest stosowanie zewnętrznych translatorów protokołu na drodze urządzenie koncentrator. Dopuszcza się podłączenie urządzeń dodatkowych, np. sterowników potrzeb własnych do koncentratora za pomocą protokołów, Modbus itp., zgodnie z protokołem zaimplementowanym w urządzeniu pod warunkiem, że protokół będzie obsługiwany przez koncentrator. Komunikacja pomiędzy koncentratorem obiektowym a systemem nadrzędnym SCADA ma być zrealizowana za pomocą protokołu DNP3 (dwa kanały podstawowy zrealizowany za pomocą stałego łącza w standardzie Ethernet; rezerwowy zrealizowany za pomocą transmisji GPRS). Struktura połączeń (topologia) pomiędzy urządzeniami (zabezpieczeniami, sterownikami a koncentratorem) musi być tak zrealizowana, że uszkodzenie któregoś z urządzeń nie powoduje zakłóceń w transmisji danych dla innego urządzenia. Koncentrator telemechaniki obiektowej ma realizować Telesterowanie łącznikami rozdzielni 110 kv łącznikami rozdzielni 15 kv automatykami stacyjnymi Telesygnalizacja stanu położenia łączników i automatyk rozdz.wn 25

26 stanu położenia łączników i automatyk rozdz.sn stanu położenia łączników i automatyk rozdz. pot.własnych sygnałów ostrzegawczych z centralnej sygnalizacji zadziałania zabezpieczeń Telepomiary prądów fazowych napięć między-przewodowych mocy czynnej i biernej inne wyszczególnione w specyfikacji i standardach Słownik opisów sygnałów i stanów telemechaniki zostanie przekazany na etapie projektowania. 11. Łącze inżynierskie 11.1 Wymagania ogólne W stacji RPZ Wiktoryn zrealizowane zostało łącze inżynierskie. Istniejące urządzenia należy dostosować do standardu łącza inżynierskiego Załącznik 4 łącze inżynierskie. Należy dokonać odtworzenia wszystkich istniejących połączeń dla stacji RPZ Wiktoryn (również w zakresie nie podlegającym modernizacji, według stanu istniejącego, w tym rozdzielni SN) oraz doprojektować połączenia dla nowych urządzeń 11.2 Zakres prac i dostaw dla łącza inżynierskiego Zakres dostaw obejmuje wszystkie urządzenia niezbędne do uruchomienia łącza inżynierskiego zgodnie z Załącznik 4 łącze inżynierskie. Dopuszcza się wykorzystanie istniejących urządzeń łącza inżynierskiego po uzyskaniu zgody inwestora. Wykonawca jest zobowiązany do wykonania badań w miejscu wytwarzania i w miejscu zainstalowania koncentratora i urządzeń zestawiających połączenia zgodnie z zaproponowanym i uzgodnionym z Zamawiającym programem prób. Przekazanie do odbioru koncentratora następuje po pomyślnym zakończeniu badań oraz przeprowadzeniu szkolenia z eksploatacji. Po stronie Wykonawcy jest instalacja na obiekcie, wykonanie wszelkich niezbędnych powiązań z obwodami i urządzeniami zewnętrznymi i uruchomienie koncentratora wraz z urządzeniami zewnętrznymi i obwodami komunikacji zewnętrznej. Wykonawca zainstaluje lokalne stanowisko HMI terminala łącza inżynierskiego w szafie koncentratora komunikacyjnego 26

27 łączy inżynierskich w pomieszczeniu obwodów wtórnych, w lokalizacji uzgodnionej z Zamawiającym. 12. Wymagania uzupełniające 12.1 Standardy innogy Stoen Operator Jeśli powyższe wymagania techniczne nie precyzują szczegółowo wszystkich rozwiązań technicznych, to w trakcie uzgadniania przez innogy Stoen Operator projektów wykonawczych, jako standardowe będą wymagane typowe rozwiązania techniczne zastosowane dotychczas w obiektach Operatora. Wszystkie instrukcje dotyczące urządzeń zainstalowanych na stacji oraz napisy na urządzeniach powinny być w języku polskim Zaciski Budowa i wymiary zacisków muszą zapewniać połączenie zdolne do przenoszenia prądów ciągłych i zwarciowych przez cały czas pracy stacji bez zabiegów eksploatacyjnych. Zaciski muszą mieć taką budowę (materiały, wymiary, kształty), aby siła i powierzchnia docisku, elastyczność, a także zabezpieczenia antykorozyjne zapewniały maksymalnie małą rezystancję własną i przejścia miedzy zaciskiem i przewodem oraz nie wystąpił lokalny wzrost temperatury względem przewodów. Znamionowa obciążalność zacisków nie może być mniejsza od obciążalności znamionowej związanych z nimi przewodów, a ich konstrukcja powinna zapewniać minimalizacje ulotu. Wewnętrzną część zacisków należy pokryć pastą zwiększającą przewodność. Śruby, nakrętki i podkładki powinny być wykonane ze stali i pokryte ogniowo warstwą cynku gwarantującą ich odporność na korozję. Powierzchnia zacisków nie może mieć uszkodzeń mechanicznych i wad wykonania mogących wpływać na jakość połączenia elektrycznego oraz mechanicznego. Konstrukcja osprzętu powinna być taka, aby luzowanie się połączeń w trakcie eksploatacji było wykluczone. Zaciski pod względem wytrzymałości mechanicznej powinny gwarantować wytrzymanie obciążenia wynikającego z odgałęzień, zanieczyszczenia i ciężaru własnego oraz dynamicznego oddziaływania prądu zwarciowego. Wytrzymałość mechaniczna zacisków nie może być mniejsza od wytrzymałości mechanicznej aparatów, przewodów i wszelkich innych elementów z nimi związanych. Przy występowaniu maksymalnych sił, osprzęt nie może ulegać deformacjom ani uszkodzeniom. Rozstaw otworów i ich średnica na zaciskach powinna być zgodna z wymaganiami Polskich Norm Ochrona odgromowa i przepięciowa Ochronę odgromową stacji należy zaprojektować i wykonać zgodnie z PN-EN : 2011 Ochrona odgromowa. Część 1: Zasady ogólne. 27

28 Doboru ograniczników przepięć należy dokonać na etapie projektu wykonawczego Ochrona przeciwporażeniowa Rozwiązania ochrony przeciwporażeniowej muszą zapewniać bezpieczeństwo obsługi obiektu przy wszelkich pracach oraz obecności ludzi na stacji. Dopuszczalne wartości napięć dotykowych rażeniowych muszą być zachowane na terenie całej stacji oraz w odległości do 1,5m od ściany zewnętrznej budynku. Należy przewidzieć środki ochrony przed wynoszeniem napięcia uziomowego poza teren stacji i wykonać je zgodnie z PN-EN 50522: 2011E Uziemienie instalacji elektroenergetycznych prądu przemiennego o napięciu od 1 kv oraz PN-EN : 2011E Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kv Część 1: Postanowienia ogólne Uziemienie Uziemienie ochronne i robocze stacji powinno być wykonane jako wspólne w postaci kratownicy ułożonej pod wszystkimi polami rozdzielni 110 kv oraz wokół nich. Kratownicę należy wykonać z bednarki stalowej ocynkowanej o przekroju 40x5mm. Wymagane jest połączenie wykonanego uziemienia z istniejącym w pozostałej części stacji oraz z uziemieniem otokowym wokół budynku stacyjnego. Każde skrzyżowanie przewodów tworzących kratę musi być trwale połączone i zabezpieczone przed wpływem czynników zewnętrznych. Uziemieniu podlegają wszystkie elementy przewodzące na terenie rozdzielni 110 kv. Kolorystyka i sposób oznaczenia przewodów uziemiających winny być zgodne z PN-90 E Oznaczenie identyfikacyjne przewodów elektrycznych barwami lub cyframi. Na etapie projektu wykonawczego Wykonawca jest zobowiązany do wykonania pomiarów rezystywności gruntu. Jeśli będzie to konieczne należy zastosować uziomy szpilkowe Tablice identyfikacyjne i bezpieczeństwa Teksty powinny być podane w języku polskim i zaakceptowane przez Zamawiającego. Powinny być czytelne i zrozumiałe dla obsługi stacji, jak również osób przychodzących z zewnątrz. Tablice aluminiowe o grubości 1mm, napisy tłoczone czarne, tło żółte, obwódka czarna, lakier odporny na promienie UV. Rozmiar tablic powinien być dostosowany do miejsca zainstalowania i być stały dla określonej tablicy z określonym przeznaczeniem. Długość tablicy uzależniona jest od liczby symboli. Tekst opisów oraz ich liczba powinna być zgodna z przeznaczeniem wg Polskich Norm i zostanie uzgodniona z Zamawiającym. Tablice informacyjne 28

29 dotyczące opisów aparatów i oznaczeń faz powinny posiadać następujące oznaczenia: L1, L2, L3 dla urządzeń i obwodów trójfazowych AC i L+, L- dla urządzeń i obwodów DC Przeznaczenie i lokalizacja tablic Tablice identyfikacyjne powinny być umieszczone na stałych elementach aparatów, które normalnie nie mogą być usunięte oraz tak, aby były widoczne i łatwe do odczytania. Umieszczone powinny być od strony obsługi lub dozoru aparatu. W przypadkach koniecznych, umieszczone powinny być w kilku miejscach aparatu, np. z przodu i z tyłu. Tablice oznaczenia faz należy przewidzieć na konstrukcjach wsporczych szyn oraz na stanowisku głowic kablowych. W skrajnych polach sekcji należy przewidzieć tablice z oznaczeniem sekcji. Tablice z oznaczeniem numeru pola i nazwą przewidzieć na konstrukcjach wsporczych rozdzielni 110kV transformatorów 110/15kV. Konieczne jest zamocowanie tablic z informacjami o mocy zwarciowej i przekroju uziemiaczy dla rozdzielni 110 kv. Wielkość, kolorystykę, treść i szczegóły dotyczące umiejscowienia tablic należy uzgodnić z Zamawiającym. Należy unikać stosowania oznaczników wykonanych na materiałach samoprzylepnych nie odpornych na działanie promieniowania UV podlegających starzeniu. Oznaczniki powinny być mocowane śrubami nierdzewnymi. Tablice powinny mieć tak przygotowane otwory, aby unikać zniszczenia emalii przy mocowaniu tablicy Oznaczenia urządzeń niskiego napięcia Wszystkie rozdzielnice, szafy z aparaturą zabezpieczeniową i sterowniczą, szafy potrzeb własnych oraz ich elementy, aparaty instalowane w/na nich i połączenia wewnętrzne, powinny być oznakowane i oznaczone zgodnie z odpowiednimi opisami i oznakowaniem przyjętym w dokumentacji technicznej. Oznaczenia i opisy powinny być stosowane jak niżej: a) każde urządzenie powinno mieć tabliczkę znamionową identyfikującą producenta, dane znamionowe, klasę napięcia izolacji oraz tabliczkę identyfikujące urządzenie na obiekcie; b) wszystkie aparaty lub ich elementy powinny posiadać tabliczki lub oznaczenia identyfikacyjne zgodne z dokumentacją. Tabliczki identyfikacyjne aparatów powinny być przymocowane trwale do konstrukcji tak, aby pozostały w swoim miejscu w przypadku demontażu lub zmiany obudowy aparatu; c) wszystkie zaciski powinny być czytelnie opisane; d) przewody kabli sterowniczych podłączone do zacisków powinny być czytelnie oznakowane; e) wewnętrzne połączenia urządzeń (rozdzielnice, szafy, szafki, itp.) powinny być oznakowane poprzez czytelny opis końcówek przewodów podłączonych do zacisków 29

30 zgodnie ze schematem połączeń. Oznakowanie powinno być wykonane przy pomocy oznaczników opisowych lub podobnych elementów. Powinny być one koloru białego z materiałów izolowanych i odporne na wchłanianie wilgoci i zabrudzenia materiałów nie podtrzymujących płomieni ognia. Taśma jest niedopuszczalna. W skład oznaczenia na kostce (bierce) powinno wchodzić: oznaczenie zacisku, z którego przewód wychodzi oraz zacisku i elementu, do którego biegnie. Kody oznaczeń: nr szaf, symbolika aparatów uzgodniona na etapie projektu wykonawczego; f) każdy aparat obwodów niskiego napięcia rozdzielni 110kV i 15kV powinien być opisany podając jego oznaczenie i funkcję; g) obwody prądowe i napięciowe powinny posiadać oznaczenia faz oraz jeśli to konieczne biegunowość. Przewody ochronne powinny być oznakowane kolorami zielony/żółty; h) kable układane na obiekcie powinny być oznakowane zgodnie z listą zestawienia kabli i z wymaganiami wynikającymi ze standardów Zamawiającego. Tabliczka opisowa powinna zawierać następujące informacje: numer, ilość żył, ilość żył rezerwowych oraz trasę kabla. Oznakowanie żył zgodnie ze schematami przyłączeń. Nie zezwala się na stosowanie klejonych taśm jako oznaczników; i) niektóre z w/w oznaczeń i tabliczek mogą, za zgodą Zmawiającego być scalone lub też można z nich zrezygnować, szczególnie jeśli dotyczy to nieskomplikowanych części urządzeń; j) wszystkie urządzenia wentylacyjne i klimatyzacyjne, łącznie z aparaturą kontrolną powinny być oznaczone tabliczkami z płyty laminowanej z trwałym czarnym tekstem na białym tle z określeniem kierunku wirowania lub kierunkiem przepływu medium Tablice bezpieczeństwa Tablice bezpieczeństwa w zakresie kolorystyki, wielkości i treści należy wykonać zgodnie z PN-88 E Tablice i znaki bezpieczeństwa. Miejsce i sposób mocowania tablic zgodnie z PN-EN : 2011E Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kv Część 1: Postanowienia ogólne Szkolenie pracowników innogy Stoen Operator W ramach umowy wykonawca przeprowadzi szkolenie pracowników innogy Stoen Operator w zakresie eksploatacji urządzeń obwodów pierwotnych i wtórnych. Szkolenie będzie obejmowało część teoretyczną i praktyczną. Należy przewidzieć szkolenie z zakresu obwodów pierwotnych obejmujące ok. 3 dni, natomiast szkolenie z zakresu obwodów wtórnych będzie obejmowało szkolenie dotyczące obsługi, konfiguracji i wprowadzania nastaw dla nowych typów 30
