1 Odwodnienia podłogowe Łazienka bez kompromisów

2 BEZBARIEROWE ROZWIĄZANIE NATRYSKU 2

3 ZAWARTOŚĆ INNOWACJE Odpływy podłogowe ALCA 4 5 Zalety odpływów ALCA 6 7 Odwodnienia liniowe podłogowe do rusztu perforowanego APZ1, APZ101 Low, APZ1001, APZ1101 Low 8 9 do rusztu perforowanego, z nastawnym kołnierzem APZ4 Flexible, APZ104 Flexible Low, APZ1004 Flexible, APZ1104 Flexible Low do rusztu pełnego APZ6 Professional, APZ106 Professional Low, APZ1006 Professional, APZ1106 Professional Low do rusztu wypełnianego płytkami APZ7 Floor, APZ107 Floor Low, APZ1007 Floor, APZ1107 Floor Low System odpływowy do zabudowy w ścianie APZ5 Spa Odpływy narożne do rusztu perforowanego ARZ Odwodnienia liniowe plastikowe do rusztu perforowanego APZ8 Simple, APZ9 Simple, APZ10 Simple Odwodnienia liniowe podłogowe Antivandal APZ11, APZ111 Low, APZ1011, APZ1111 Low 24 Odwodnienia liniowe podłogowe bez syfonu APZ Nierdzewne listwy do podłóg ze spadem APZ901M, APZ902M, APZ903M, APZ904M, 25 APZ905M, APZ906M Informacje techniczne Możliwości zabudowy odwodnień ALCA Montaż odpływu 30 Konserwacja Formularz do zamawiania nietypowych odpływów ALCA Kody do zamawiania odpływów liniowych i rusztów ALCA 35 Zabudowaniem odpływu podłogowego do natrysku osiągniecie harmonijny układ przestrzenny w doskonale zaprojektowanej łazience. Uzyskacie bezbarierowe przejście z części mokrej do suchej. zawartość 3

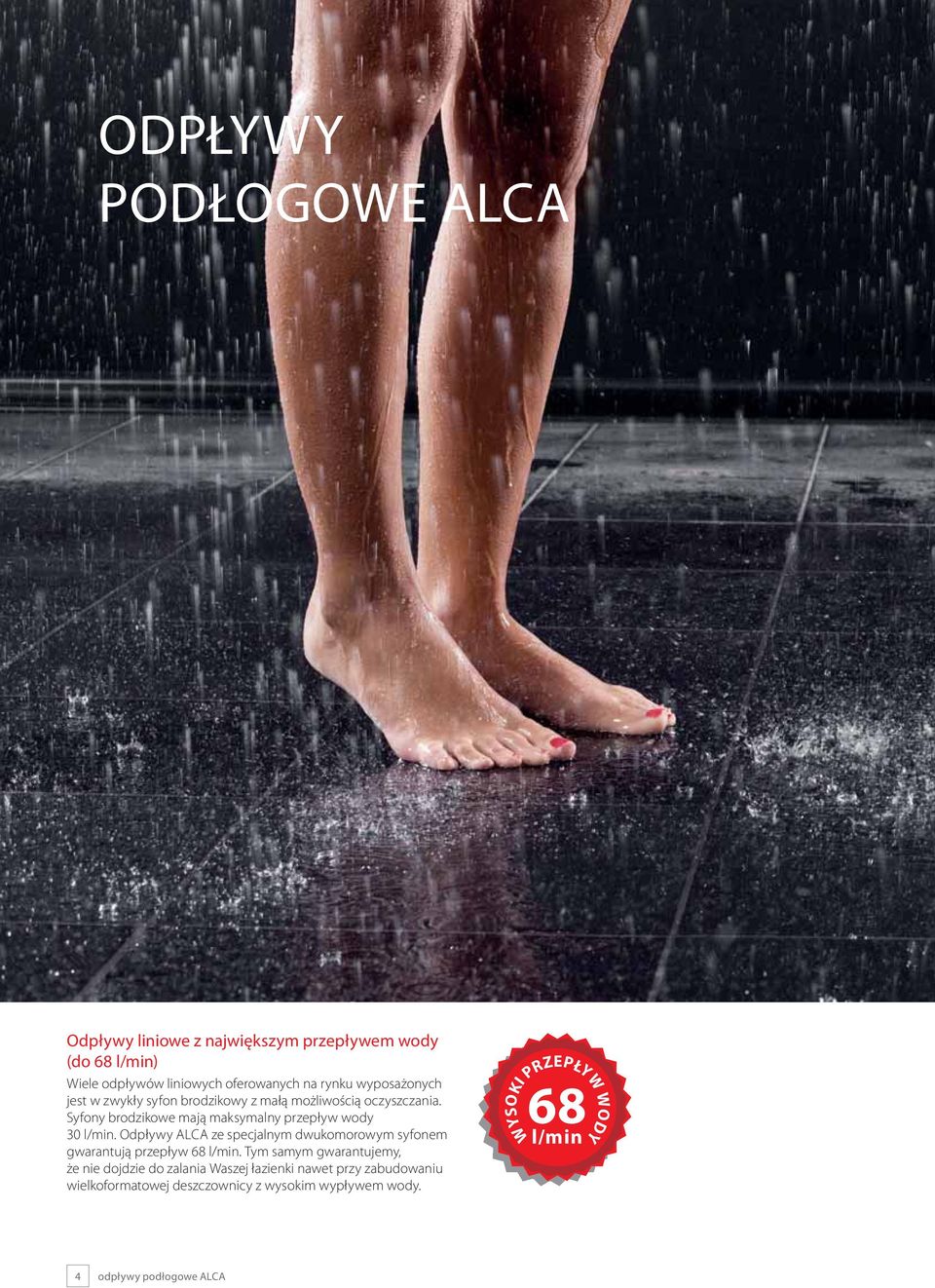

4 ODPŁYWY PODŁOGOWE ALCA Odpływy liniowe z największym przepływem wody (do 68 l/min) Wiele odpływów liniowych oferowanych na rynku wyposażonych jest w zwykły syfon brodzikowy z małą możliwością oczyszczania. Syfony brodzikowe mają maksymalny przepływ wody 30 l/min. Odpływy ALCA ze specjalnym dwukomorowym syfonem gwarantują przepływ 68 l/min. Tym samym gwarantujemy, że nie dojdzie do zalania Waszej łazienki nawet przy zabudowaniu wielkoformatowej deszczownicy z wysokim wypływem wody. 68 l/min WYSOKI PRZEPŁYW WODY 4 odpływy podłogowe ALCA

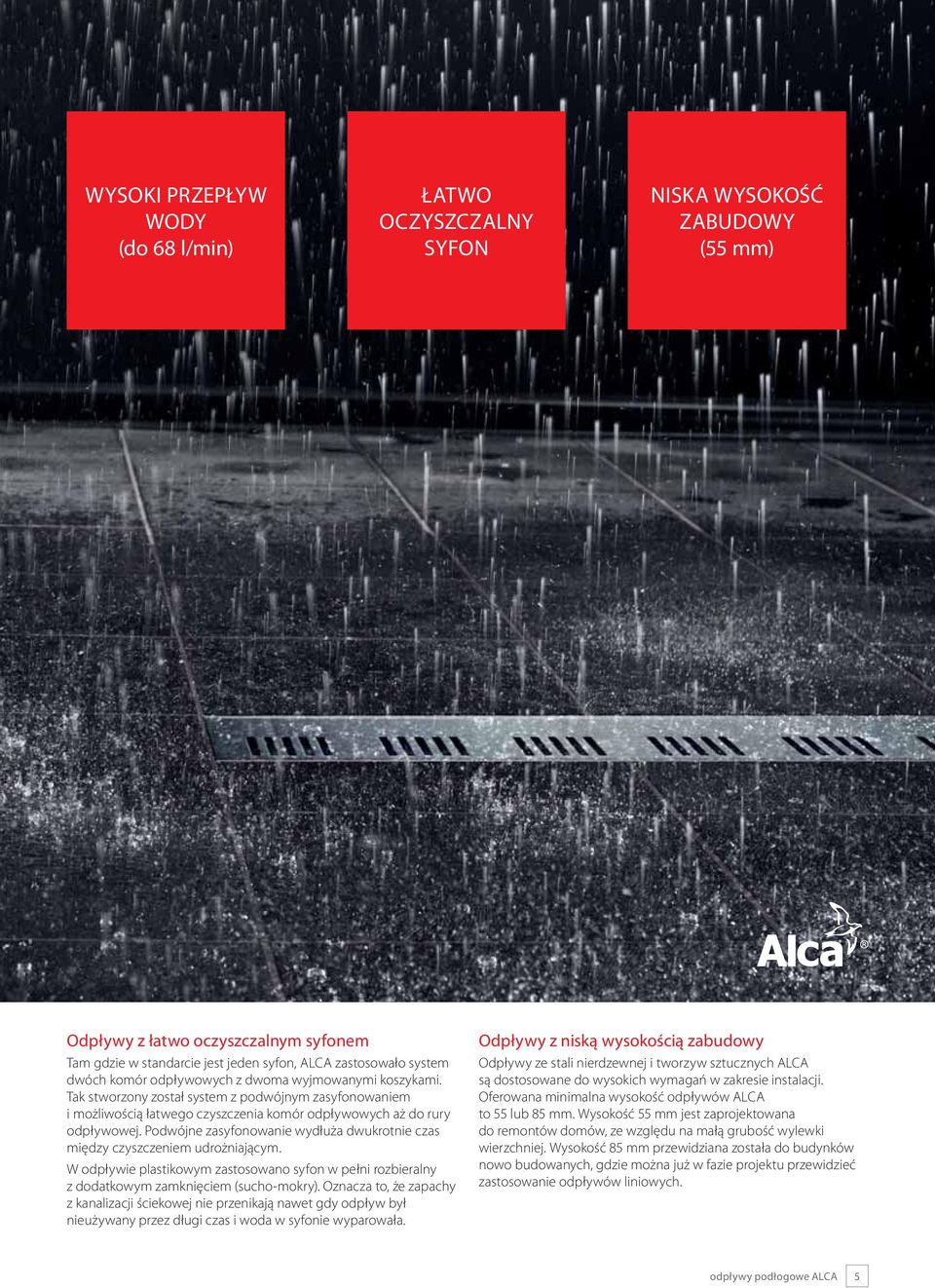

5 WYSOKI PRZEPŁYW WODY (do 68 l/min) ŁATWO OCZYSZCZALNY SYFON NISKA WYSOKOŚĆ ZABUDOWY (55 mm) Odpływy z łatwo oczyszczalnym syfonem Tam gdzie w standarcie jest jeden syfon, ALCA zastosowało system dwóch komór odpływowych z dwoma wyjmowanymi koszykami. Tak stworzony został system z podwójnym zasyfonowaniem i możliwością łatwego czyszczenia komór odpływowych aż do rury odpływowej. Podwójne zasyfonowanie wydłuża dwukrotnie czas między czyszczeniem udrożniającym. W odpływie plastikowym zastosowano syfon w pełni rozbieralny z dodatkowym zamknięciem (sucho-mokry). Oznacza to, że zapachy z kanalizacji ściekowej nie przenikają nawet gdy odpływ był nieużywany przez długi czas i woda w syfonie wyparowała. Odpływy z niską wysokością zabudowy Odpływy ze stali nierdzewnej i tworzyw sztucznych ALCA są dostosowane do wysokich wymagań w zakresie instalacji. Oferowana minimalna wysokość odpływów ALCA to 55 lub 85 mm. Wysokość 55 mm jest zaprojektowana do remontów domów, ze względu na małą grubość wylewki wierzchniej. Wysokość 85 mm przewidziana została do budynków nowo budowanych, gdzie można już w fazie projektu przewidzieć zastosowanie odpływów liniowych. odpływy podłogowe ALCA 5

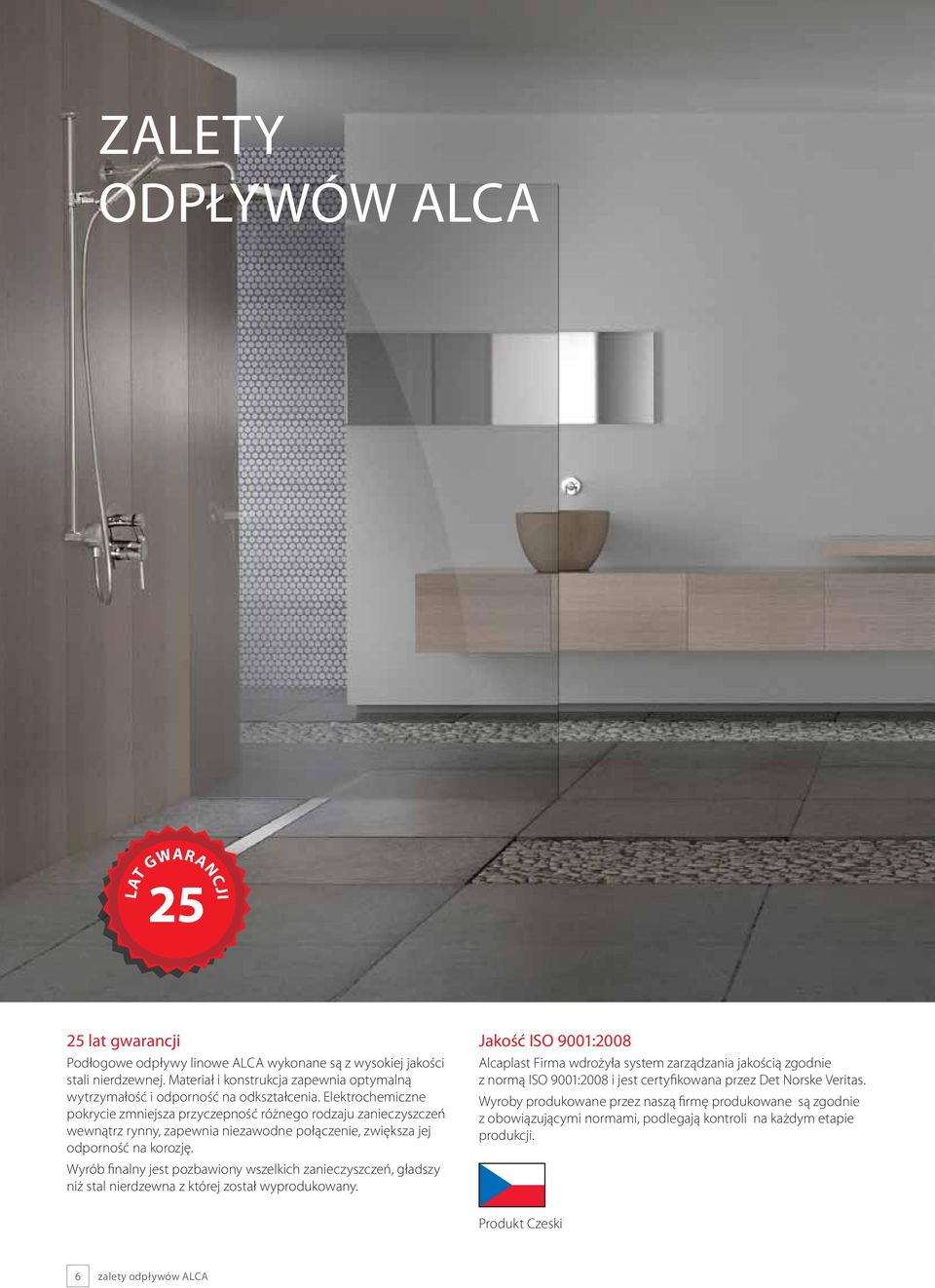

6 ZALETY ODPŁYWÓW ALCA 25 LAT GWARANCJI 25 lat gwarancji Podłogowe odpływy linowe ALCA wykonane są z wysokiej jakości stali nierdzewnej. Materiał i konstrukcja zapewnia optymalną wytrzymałość i odporność na odkształcenia. Elektrochemiczne pokrycie zmniejsza przyczepność różnego rodzaju zanieczyszczeń wewnątrz rynny, zapewnia niezawodne połączenie, zwiększa jej odporność na korozję. Wyrób finalny jest pozbawiony wszelkich zanieczyszczeń, gładszy niż stal nierdzewna z której został wyprodukowany. Jakość ISO 9001:2008 Alcaplast Firma wdrożyła system zarządzania jakością zgodnie z normą ISO 9001:2008 i jest certyfikowana przez Det Norske Veritas. Wyroby produkowane przez naszą firmę produkowane są zgodnie z obowiązującymi normami, podlegają kontroli na każdym etapie produkcji. Produkt Czeski 6 zalety odpływów ALCA

7 25 LAT GWARANCJI KOMPLEKSOWA OFERTA TECHNICZNEGO I DESIGNERSKIEGO ROZWIĄZANIA ROZWIĄZANIE W 30 DNI Kompleksowa oferta technicznego i designerskiego rozwiązania Rozwiązania oferowane przez odpływy ALCA zadowolą nawet najbardziej wymagających architektów i projektantów. Można wybrać odpływy liniowe przeznaczone do zabudowy centralnie lub przy ścianie, narożne, systemy odpływowe SPA lub odpływy plastikowe. Wszystkie w różnych wariantach wysokości. W ofercie są 33 wzory rusztów, w tym ruszty z wypełnieniem kamieniem syntetycznym i szklanym. Indywidualne zamówienia odbiorców do 30 dni Wszystkie standartowe odwodnienia podłogowe ALCA są dostępne dla klienta, a w nietypowych rozmiarach od 300 mm do 2200 mm długości na zamówienie. Większe rozmiary i inne specjalne wykonania są wykonywane na podstawie indywidualnego projektu we współpracy z przedstawicielami handlowymi. Taka specyfika zamówień gwarantuje wszystkie parametry i korzyści odpływów liniowych ALCA. Na końcu katalogu znajduje się formularz, który pomoże Ci zamówić niestandardowy odpływ ze stali nierdzewnej. W przypadku innych wymagań, prosimy o kontakt z naszym przedstawicielem handlowym. zalety odpływów ALCA 7

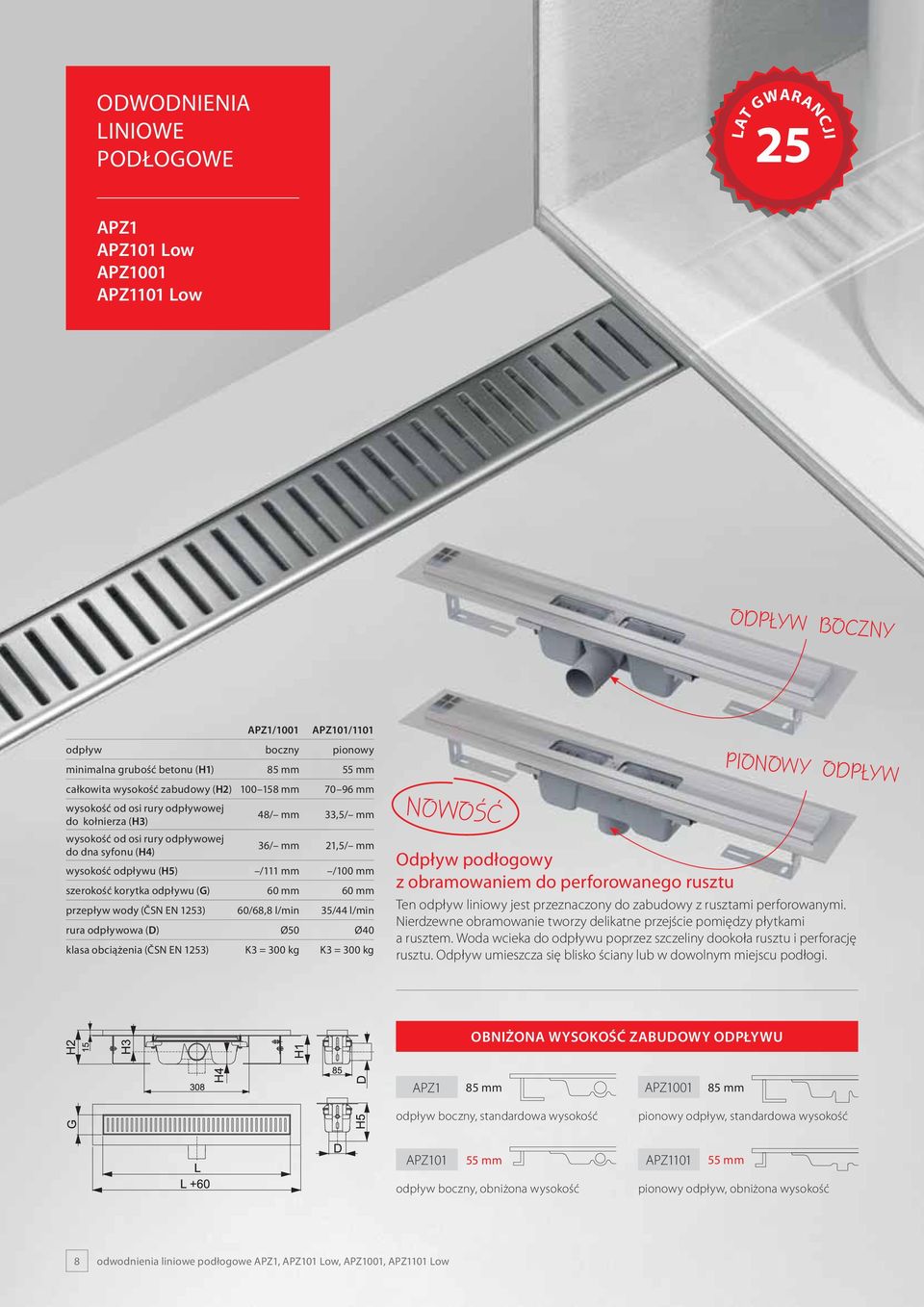

8 ODWODNIENIA LINIOWE PODŁOGOWE 25 LAT GWARANCJI APZ1 APZ101 Low APZ1001 APZ1101 Low ODPŁYW BOCZNY APZ1/1001 APZ101/1101 odpływ boczny pionowy minimalna grubość betonu (H1) 85 mm 55 mm całkowita wysokość zabudowy (H2) mm mm wysokość od osi rury odpływowej do kołnierza (H3) 48/ mm 33,5/ mm wysokość od osi rury odpływowej do dna syfonu (H4) 36/ mm 21,5/ mm wysokość odpływu (H5) /111 mm /100 mm szerokość korytka odpływu (G) 60 mm 60 mm przepływ wody (ČSN EN 1253) 60/68,8 l/min 35/44 l/min rura odpływowa (D) Ø50 Ø40 klasa obciążenia (ČSN EN 1253) K3 = 300 kg K3 = 300 kg PIONOWY ODPŁYW Odpływ podłogowy z obramowaniem do perforowanego rusztu Ten odpływ liniowy jest przeznaczony do zabudowy z rusztami perforowanymi. Nierdzewne obramowanie tworzy delikatne przejście pomiędzy płytkami a rusztem. Woda wcieka do odpływu poprzez szczeliny dookoła rusztu i perforację rusztu. Odpływ umieszcza się blisko ściany lub w dowolnym miejscu podłogi. OBNIŻONA WYSOKOŚĆ ZABUDOWY ODPŁYWU APZ1 85 mm APZ mm odpływ boczny, standardowa wysokość pionowy odpływ, standardowa wysokość APZ mm APZ mm odpływ boczny, obniżona wysokość pionowy odpływ, obniżona wysokość 8 odwodnienia liniowe podłogowe APZ1, APZ101 Low, APZ1001, APZ1101 Low

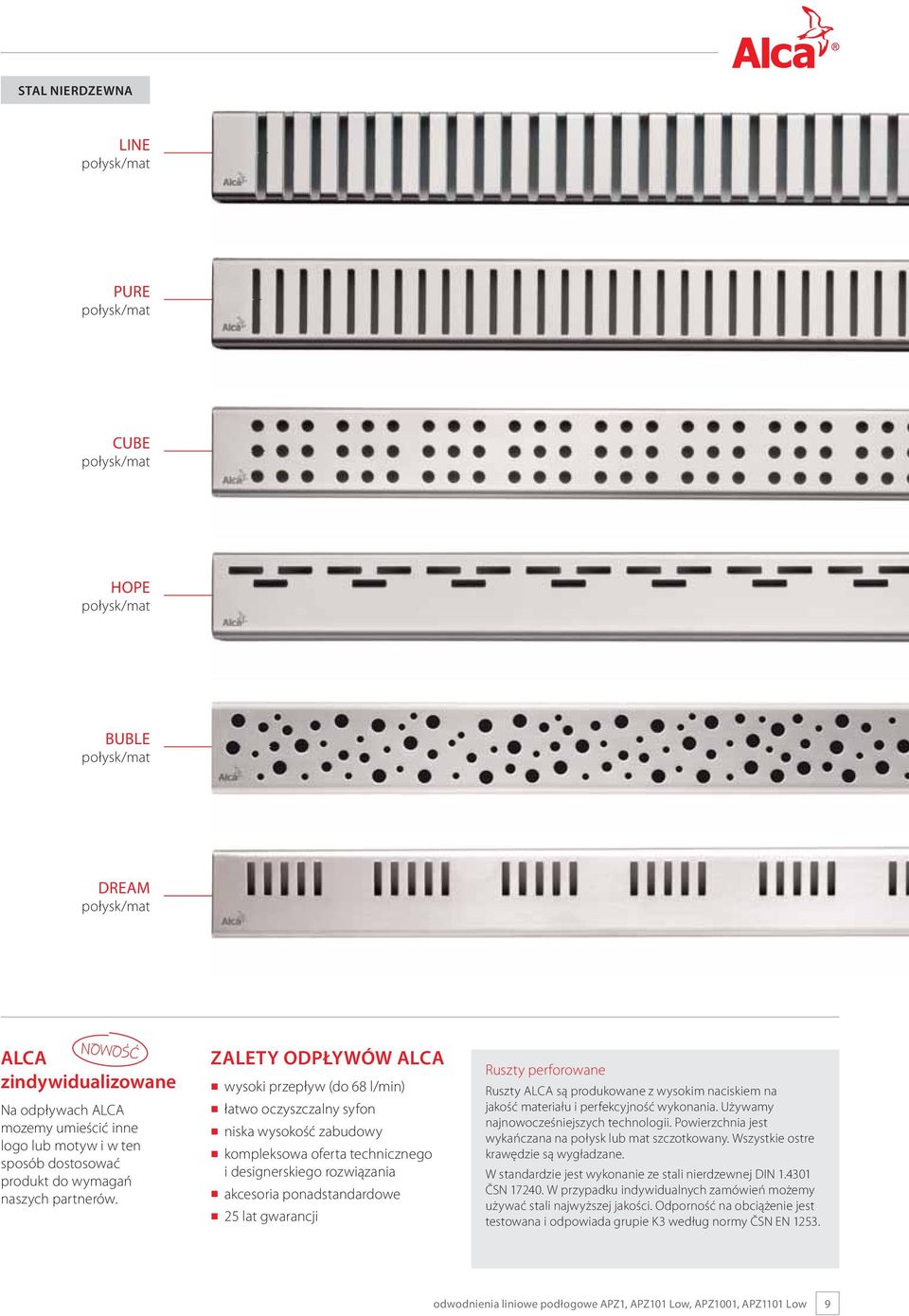

9 STAL NIERDZEWNA LINE połysk/mat PURE połysk/mat CUBE połysk/mat HOPE połysk/mat BUBLE połysk/mat DREAM połysk/mat ALCA zindywidualizowane Na odpływach ALCA mozemy umieścić inne logo lub motyw i w ten sposób dostosować produkt do wymagań naszych partnerów. ZALETY ODPŁYWÓW ALCA wysoki przepływ (do 68 l/min) łatwo oczyszczalny syfon niska wysokość zabudowy kompleksowa oferta technicznego i designerskiego rozwiązania akcesoria ponadstandardowe 25 lat gwarancji Ruszty perforowane Ruszty ALCA są produkowane z wysokim naciskiem na jakość materiału i perfekcyjność wykonania. Używamy najnowocześniejszych technologii. Powierzchnia jest wykańczana na połysk lub mat szczotkowany. Wszystkie ostre krawędzie są wygładzane. W standardzie jest wykonanie ze stali nierdzewnej DIN ČSN W przypadku indywidualnych zamówień możemy używać stali najwyższej jakości. Odporność na obciążenie jest testowana i odpowiada grupie K3 według normy ČSN EN odwodnienia liniowe podłogowe APZ1, APZ101 Low, APZ1001, APZ1101 Low 9

10 ODWODNIENIA LINIOWE PODŁOGOWE 25 LAT GWARANCJI APZ4 Flexible APZ104 Flexible Low APZ1004 Flexible APZ1104 Flexible Low FLEXIBLE ODPŁYW BOCZNY APZ4/1004 APZ104/1104 odpływ boczny pionowy minimalna grubość betonu (H1) 85 mm 55 mm całkowita wysokość zabudowy (H2) mm mm wysokość od osi rury odpływowej do kołnierza (H3) 48/ mm 33,5/ mm wysokość od osi rury odpływowej do dna syfonu (H4) 36/ mm 21,5/ mm wysokość odpływu (H5) /111 mm /100 mm szerokość korytka odpływu (G) 60 mm 60 mm przepływ wody (ČSN EN 1253) 60/68,8 l/min 35/44 l/min rura odpływowa (D) Ø50 Ø40 klasa obciążenia (ČSN EN 1253) K3 = 300 kg K3 = 300 kg nastawny kołnierz mm mm PIONOWY ODPŁYW Odpływ podłogowy z obramowaniem do perforowanego rusztu i nastawnym kołnierzem do ściany Ten odpływ liniowy jest przeznaczony do zabudowy z rusztami perforowanymi. Nierdzewne obramowanie tworzy delikatne przejście pomiędzy płytkami a rusztem. Woda wcieka do odpływu poprzez szczeliny dookoła rusztu i perforację rusztu. Odpływ umieszcza się bezpośrednio przy ścianie. Nastawny pionowy kołnierz umożliwia łatwą instalację i doskonałą izolację przy różnych grubościach stosowanych płytek ściennych. OBNIŻONA WYSOKOŚĆ ZABUDOWY ODPŁYWU APZ4 85 mm APZ mm odpływ boczny, standardowa wysokość pionowy odpływ, standardowa wysokość APZ mm APZ mm odpływ boczny, obniżona wysokość pionowy odpływ, obniżona wysokość 10 odwodnienia liniowe podłogowe APZ4 Flexible, APZ104 Flexible Low, APZ1004 Flexible, APZ1104 Flexible Low

11 STAL NIERDZEWNA LINE połysk/mat PURE połysk/mat CUBE połysk/mat HOPE połysk/mat BUBLE połysk/mat DREAM połysk/mat ALCA zindywidualizowane Na odpływach ALCA mozemy umieścić inne logo lub motyw i w ten sposób dostosować produkt do wymagań naszych partnerów. Nastawny kołnierz pionowy Odpływy APZ4, APZ104 Low, APZ1004 i APZ1104 Low są przeznaczony do instalacji na styku podłogi ze ścianą. Kołnierz izolacyjny jest przystosowany do zabudowy z płytkami o grubościach 6 12 mm. Różnicy w grubości płytek nie trzeba niwelować dodatkową warstwą kleju. W odróżnieniu od innych odwodnień liniowych FLEXIBLE jest przymocowany do ściany oraz uszczelniony kołnierzem hydroizolacyjnym. System odpływu zyskuje tym, lepszą zdolność izolacji wilgoci, a spad podłogi w kierunku ściany jest łatwy do wykonania. 15 mm 10 mm odwodnienia liniowe podłogowe APZ4 Flexible, APZ104 Flexible Low, APZ1004 Flexible, APZ1104 Flexible Low 11

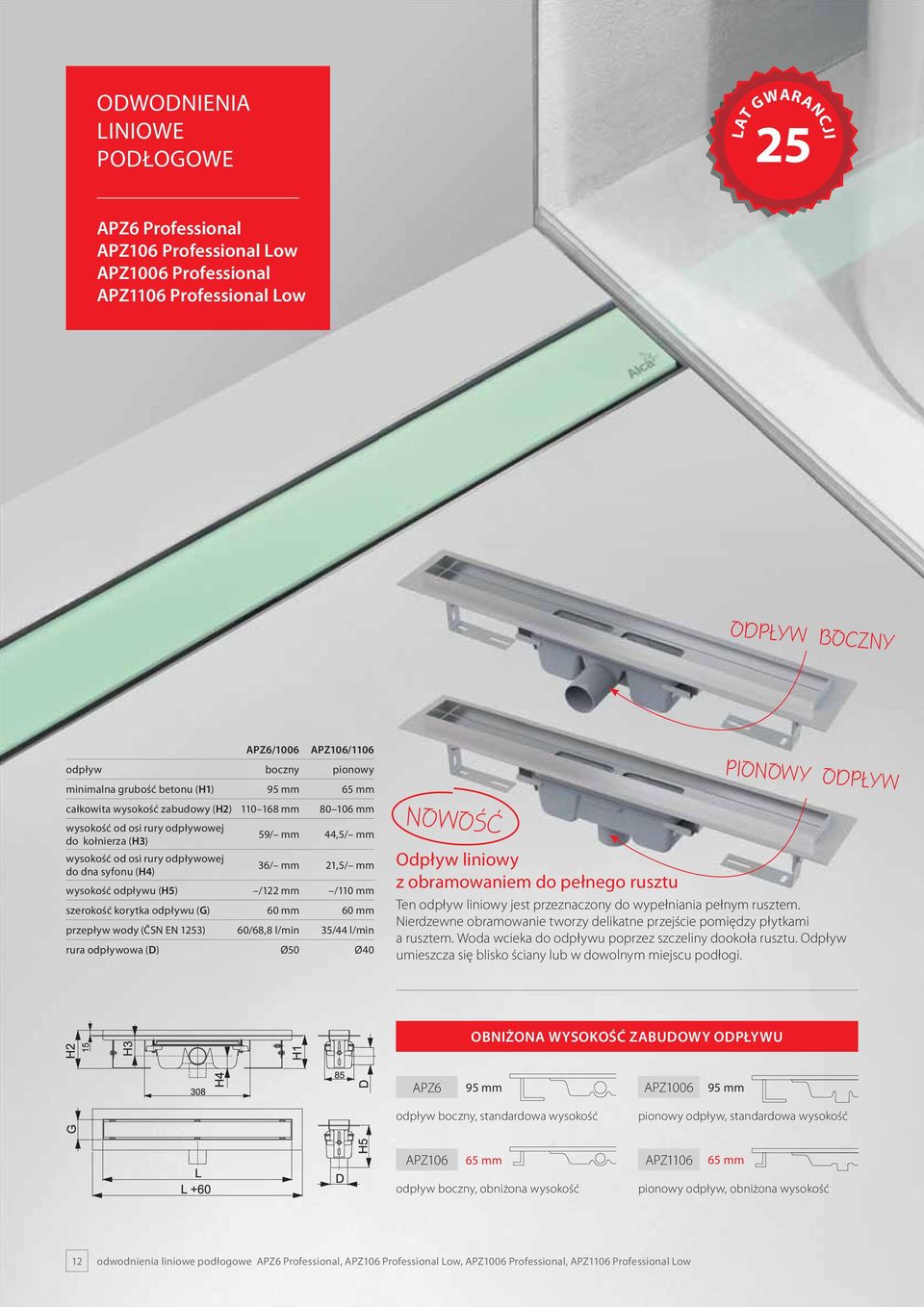

12 ODWODNIENIA LINIOWE PODŁOGOWE 25 LAT GWARANCJI APZ6 Professional APZ106 Professional Low APZ1006 Professional APZ1106 Professional Low ODPŁYW BOCZNY APZ6/1006 APZ106/1106 odpływ boczny pionowy minimalna grubość betonu (H1) 95 mm 65 mm całkowita wysokość zabudowy (H2) mm mm wysokość od osi rury odpływowej do kołnierza (H3) 59/ mm 44,5/ mm wysokość od osi rury odpływowej do dna syfonu (H4) 36/ mm 21,5/ mm wysokość odpływu (H5) /122 mm /110 mm szerokość korytka odpływu (G) 60 mm 60 mm przepływ wody (ČSN EN 1253) 60/68,8 l/min 35/44 l/min rura odpływowa (D) Ø50 Ø40 PIONOWY ODPŁYW Odpływ liniowy z obramowaniem do pełnego rusztu Ten odpływ liniowy jest przeznaczony do wypełniania pełnym rusztem. Nierdzewne obramowanie tworzy delikatne przejście pomiędzy płytkami a rusztem. Woda wcieka do odpływu poprzez szczeliny dookoła rusztu. Odpływ umieszcza się blisko ściany lub w dowolnym miejscu podłogi. OBNIŻONA WYSOKOŚĆ ZABUDOWY ODPŁYWU APZ6 95 mm APZ mm odpływ boczny, standardowa wysokość pionowy odpływ, standardowa wysokość APZ mm APZ mm odpływ boczny, obniżona wysokość pionowy odpływ, obniżona wysokość 12 odwodnienia liniowe podłogowe APZ6 Professional, APZ106 Professional Low, APZ1006 Professional, APZ1106 Professional Low

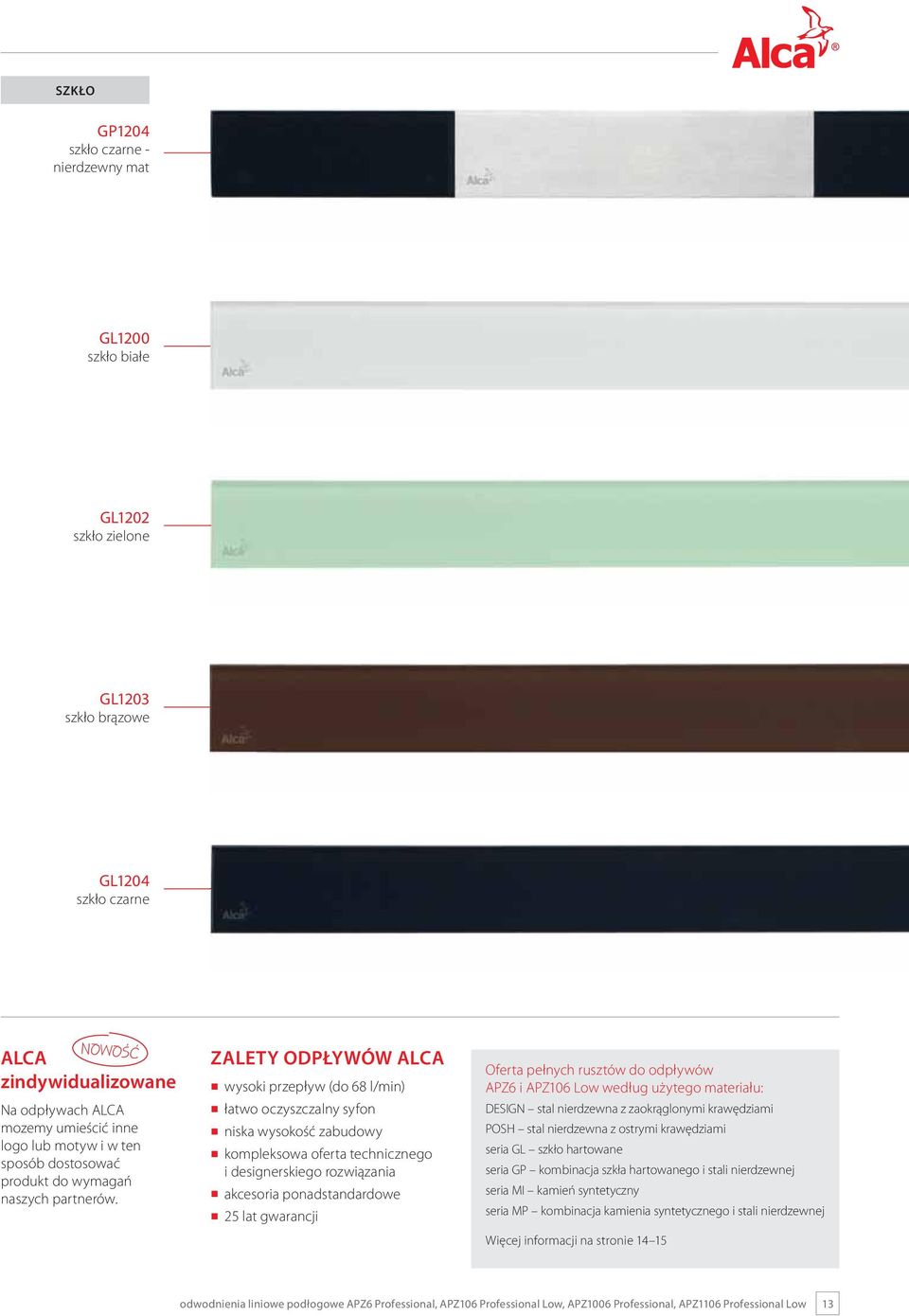

13 SZKŁO GP1204 szkło czarne - nierdzewny mat GL1200 szkło białe GL1202 szkło zielone GL1203 szkło brązowe GL1204 szkło czarne ALCA zindywidualizowane Na odpływach ALCA mozemy umieścić inne logo lub motyw i w ten sposób dostosować produkt do wymagań naszych partnerów. ZALETY ODPŁYWÓW ALCA wysoki przepływ (do 68 l/min) łatwo oczyszczalny syfon niska wysokość zabudowy kompleksowa oferta technicznego i designerskiego rozwiązania akcesoria ponadstandardowe 25 lat gwarancji Oferta pełnych rusztów do odpływów APZ6 i APZ106 Low według użytego materiału: DESIGN stal nierdzewna z zaokrąglonymi krawędziami POSH stal nierdzewna z ostrymi krawędziami seria GL szkło hartowane seria GP kombinacja szkła hartowanego i stali nierdzewnej seria MI kamień syntetyczny seria MP kombinacja kamienia syntetycznego i stali nierdzewnej Więcej informacji na stronie odwodnienia liniowe podłogowe APZ6 Professional, APZ106 Professional Low, APZ1006 Professional, APZ1106 Professional Low 13

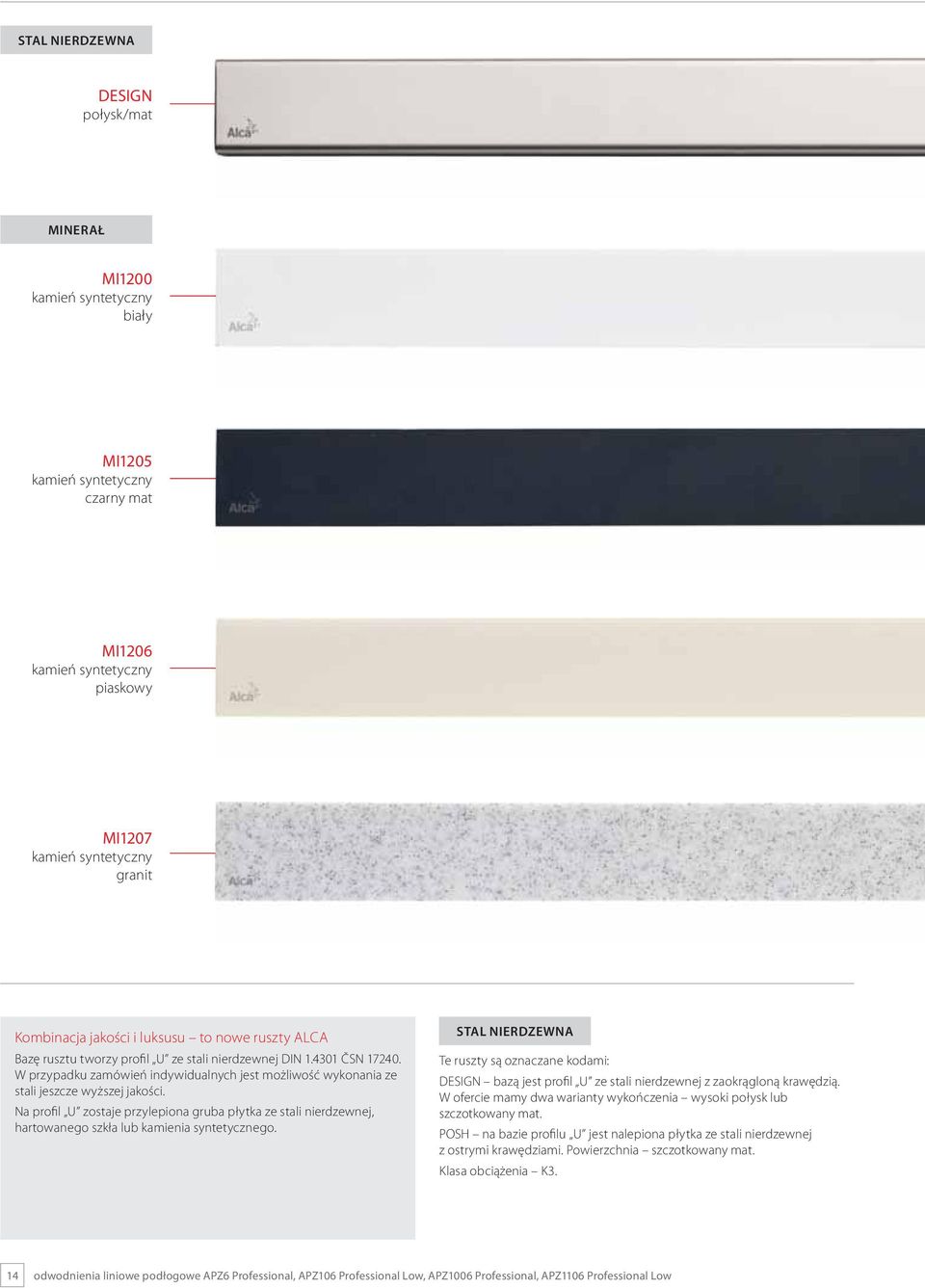

14 STAL NIERDZEWNA DESIGN połysk/mat MINERAŁ MI1200 kamień syntetyczny biały MI1205 kamień syntetyczny czarny mat MI1206 kamień syntetyczny piaskowy MI1207 kamień syntetyczny granit Kombinacja jakości i luksusu to nowe ruszty ALCA Bazę rusztu tworzy profil U ze stali nierdzewnej DIN ČSN W przypadku zamówień indywidualnych jest możliwość wykonania ze stali jeszcze wyższej jakości. Na profil U zostaje przylepiona gruba płytka ze stali nierdzewnej, hartowanego szkła lub kamienia syntetycznego. STAL NIERDZEWNA Te ruszty są oznaczane kodami: DESIGN bazą jest profil U ze stali nierdzewnej z zaokrągloną krawędzią. W ofercie mamy dwa warianty wykończenia wysoki połysk lub szczotkowany mat. POSH na bazie profilu U jest nalepiona płytka ze stali nierdzewnej z ostrymi krawędziami. Powierzchnia szczotkowany mat. Klasa obciążenia K3. 14 odwodnienia liniowe podłogowe APZ6 Professional, APZ106 Professional Low, APZ1006 Professional, APZ1106 Professional Low

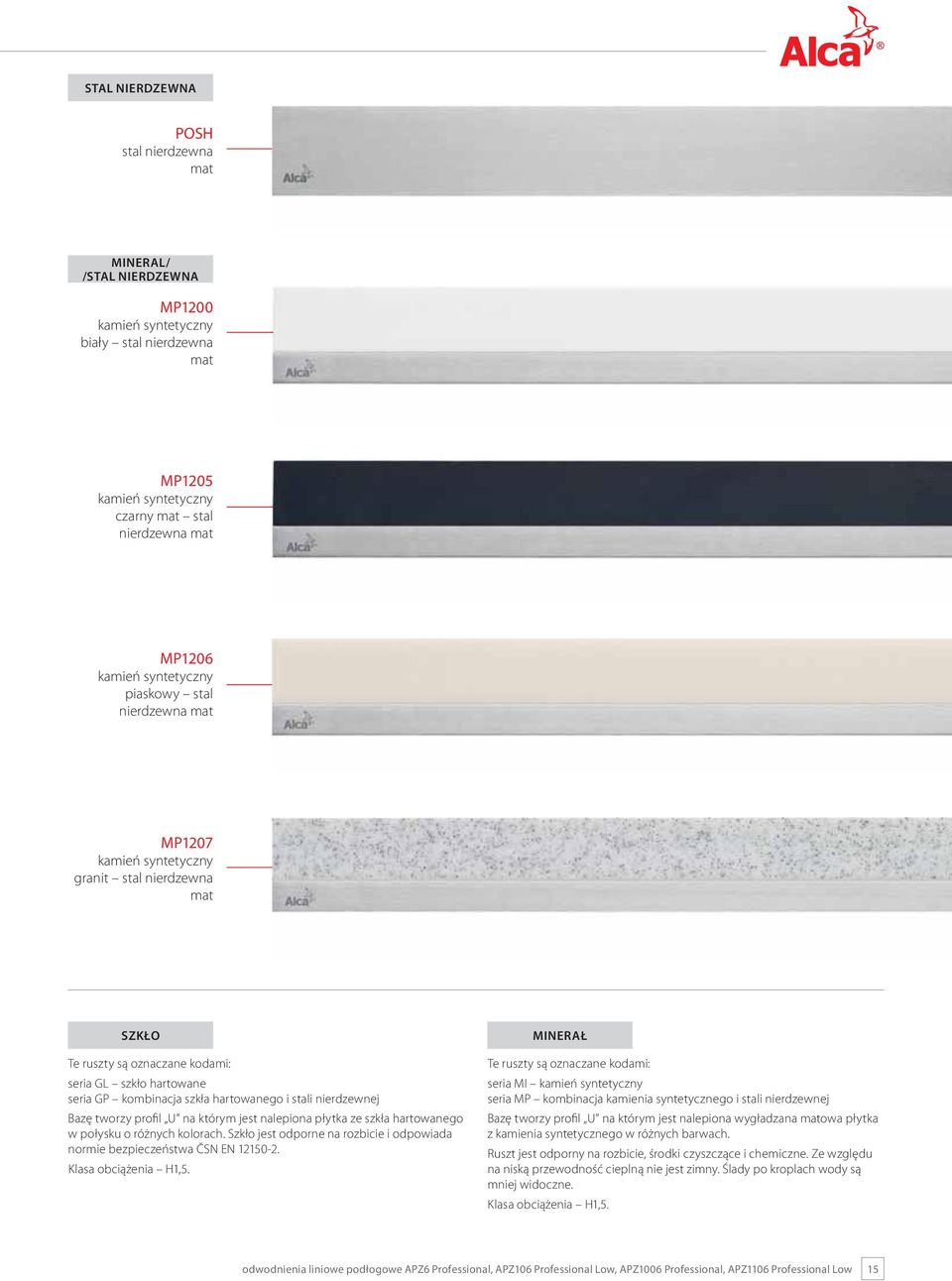

15 STAL NIERDZEWNA POSH stal nierdzewna mat MINERAL/ /STAL NIERDZEWNA MP1200 kamień syntetyczny biały stal nierdzewna mat MP1205 kamień syntetyczny czarny mat stal nierdzewna mat MP1206 kamień syntetyczny piaskowy stal nierdzewna mat MP1207 kamień syntetyczny granit stal nierdzewna mat SZKŁO Te ruszty są oznaczane kodami: seria GL szkło hartowane seria GP kombinacja szkła hartowanego i stali nierdzewnej Bazę tworzy profil U na którym jest nalepiona płytka ze szkła hartowanego w połysku o różnych kolorach. Szkło jest odporne na rozbicie i odpowiada normie bezpieczeństwa ČSN EN Klasa obciążenia H1,5. MINERAŁ Te ruszty są oznaczane kodami: seria MI kamień syntetyczny seria MP kombinacja kamienia syntetycznego i stali nierdzewnej Bazę tworzy profil U na którym jest nalepiona wygładzana matowa płytka z kamienia syntetycznego w różnych barwach. Ruszt jest odporny na rozbicie, środki czyszczące i chemiczne. Ze względu na niską przewodność cieplną nie jest zimny. Ślady po kroplach wody są mniej widoczne. Klasa obciążenia H1,5. odwodnienia liniowe podłogowe APZ6 Professional, APZ106 Professional Low, APZ1006 Professional, APZ1106 Professional Low 15

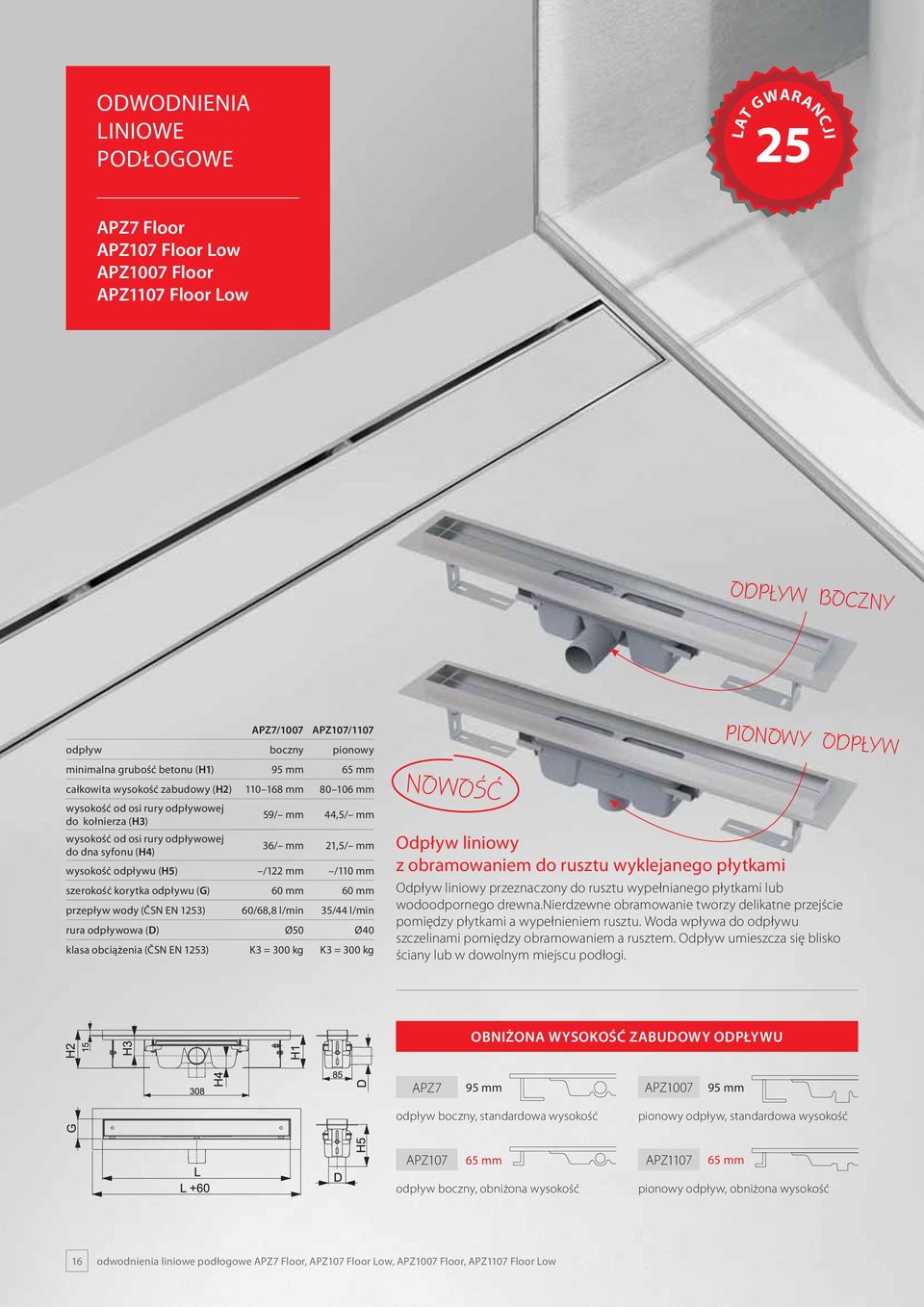

16 ODWODNIENIA LINIOWE PODŁOGOWE 25 LAT GWARANCJI APZ7 Floor APZ107 Floor Low APZ1007 Floor APZ1107 Floor Low ODPŁYW BOCZNY APZ7/1007 APZ107/1107 odpływ boczny pionowy minimalna grubość betonu (H1) 95 mm 65 mm całkowita wysokość zabudowy (H2) mm mm wysokość od osi rury odpływowej do kołnierza (H3) 59/ mm 44,5/ mm wysokość od osi rury odpływowej do dna syfonu (H4) 36/ mm 21,5/ mm wysokość odpływu (H5) /122 mm /110 mm szerokość korytka odpływu (G) 60 mm 60 mm przepływ wody (ČSN EN 1253) 60/68,8 l/min 35/44 l/min rura odpływowa (D) Ø50 Ø40 klasa obciążenia (ČSN EN 1253) K3 = 300 kg K3 = 300 kg PIONOWY ODPŁYW Odpływ liniowy z obramowaniem do rusztu wyklejanego płytkami Odpływ liniowy przeznaczony do rusztu wypełnianego płytkami lub wodoodpornego drewna.nierdzewne obramowanie tworzy delikatne przejście pomiędzy płytkami a wypełnieniem rusztu. Woda wpływa do odpływu szczelinami pomiędzy obramowaniem a rusztem. Odpływ umieszcza się blisko ściany lub w dowolnym miejscu podłogi. OBNIŻONA WYSOKOŚĆ ZABUDOWY ODPŁYWU APZ7 95 mm APZ mm odpływ boczny, standardowa wysokość pionowy odpływ, standardowa wysokość APZ mm APZ mm odpływ boczny, obniżona wysokość pionowy odpływ, obniżona wysokość 16 odwodnienia liniowe podłogowe APZ7 Floor, APZ107 Floor Low, APZ1007 Floor, APZ1107 Floor Low

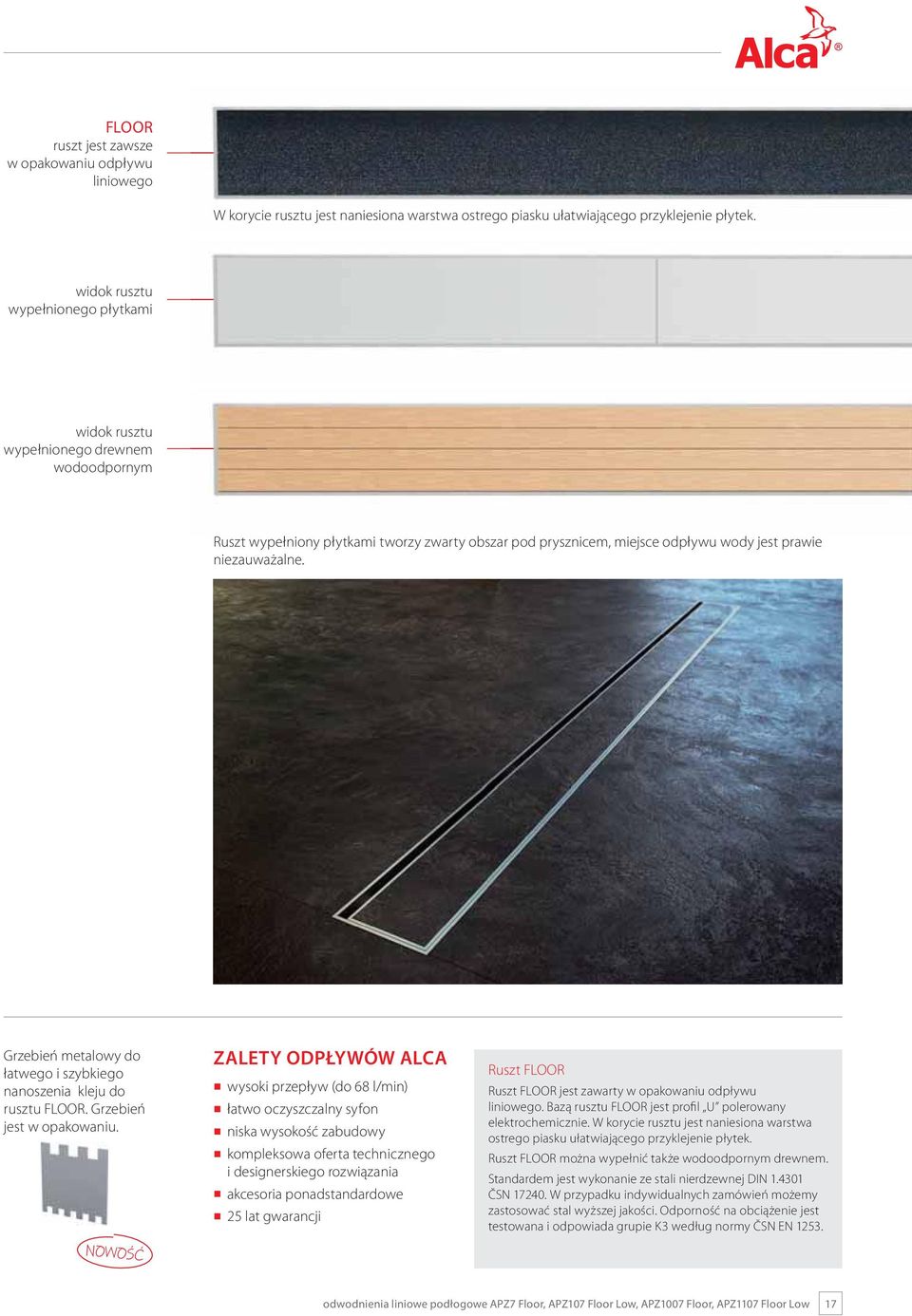

17 FLOOR ruszt jest zawsze w opakowaniu odpływu liniowego W korycie rusztu jest naniesiona warstwa ostrego piasku ułatwiającego przyklejenie płytek. widok rusztu wypełnionego płytkami widok rusztu wypełnionego drewnem wodoodpornym Ruszt wypełniony płytkami tworzy zwarty obszar pod prysznicem, miejsce odpływu wody jest prawie niezauważalne. Grzebień metalowy do łatwego i szybkiego nanoszenia kleju do rusztu FLOOR. Grzebień jest w opakowaniu. ZALETY ODPŁYWÓW ALCA wysoki przepływ (do 68 l/min) łatwo oczyszczalny syfon niska wysokość zabudowy kompleksowa oferta technicznego i designerskiego rozwiązania akcesoria ponadstandardowe 25 lat gwarancji Ruszt FLOOR Ruszt FLOOR jest zawarty w opakowaniu odpływu liniowego. Bazą rusztu FLOOR jest profil U polerowany elektrochemicznie. W korycie rusztu jest naniesiona warstwa ostrego piasku ułatwiającego przyklejenie płytek. Ruszt FLOOR można wypełnić także wodoodpornym drewnem. Standardem jest wykonanie ze stali nierdzewnej DIN ČSN W przypadku indywidualnych zamówień możemy zastosować stal wyższej jakości. Odporność na obciążenie jest testowana i odpowiada grupie K3 według normy ČSN EN odwodnienia liniowe podłogowe APZ7 Floor, APZ107 Floor Low, APZ1007 Floor, APZ1107 Floor Low 17

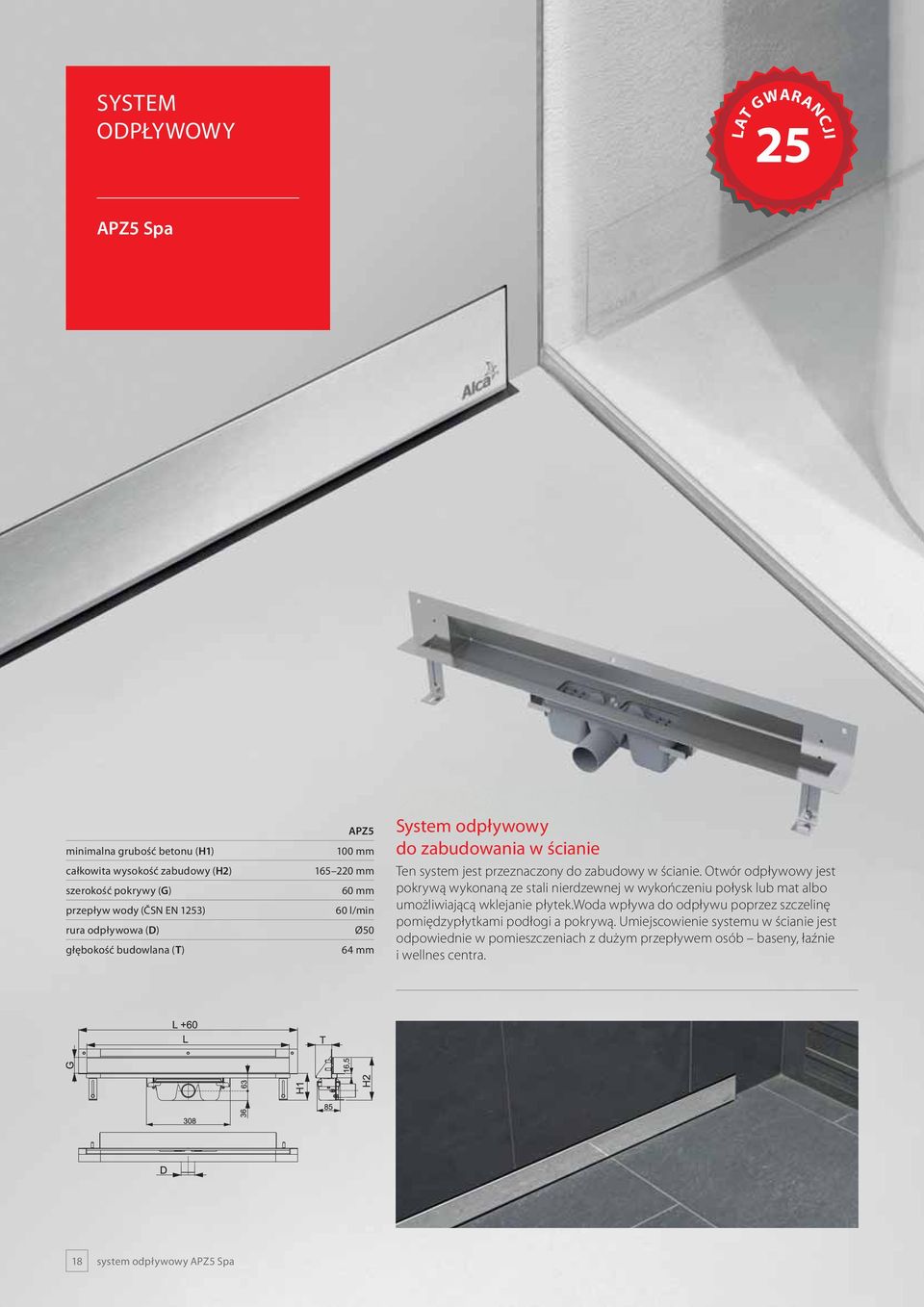

18 SYSTEM ODPŁYWOWY 25 LAT GWARANCJI APZ5 Spa minimalna grubość betonu (H1) całkowita wysokość zabudowy (H2) szerokość pokrywy (G) przepływ wody (ČSN EN 1253) rura odpływowa (D) głębokość budowlana (T) APZ5 100 mm mm 60 mm 60 l/min Ø50 64 mm System odpływowy do zabudowania w ścianie Ten system jest przeznaczony do zabudowy w ścianie. Otwór odpływowy jest pokrywą wykonaną ze stali nierdzewnej w wykończeniu połysk lub mat albo umożliwiającą wklejanie płytek.woda wpływa do odpływu poprzez szczelinę pomiędzypłytkami podłogi a pokrywą. Umiejscowienie systemu w ścianie jest odpowiednie w pomieszczeniach z dużym przepływem osób baseny, łaźnie i wellnes centra. 18 system odpływowy APZ5 Spa

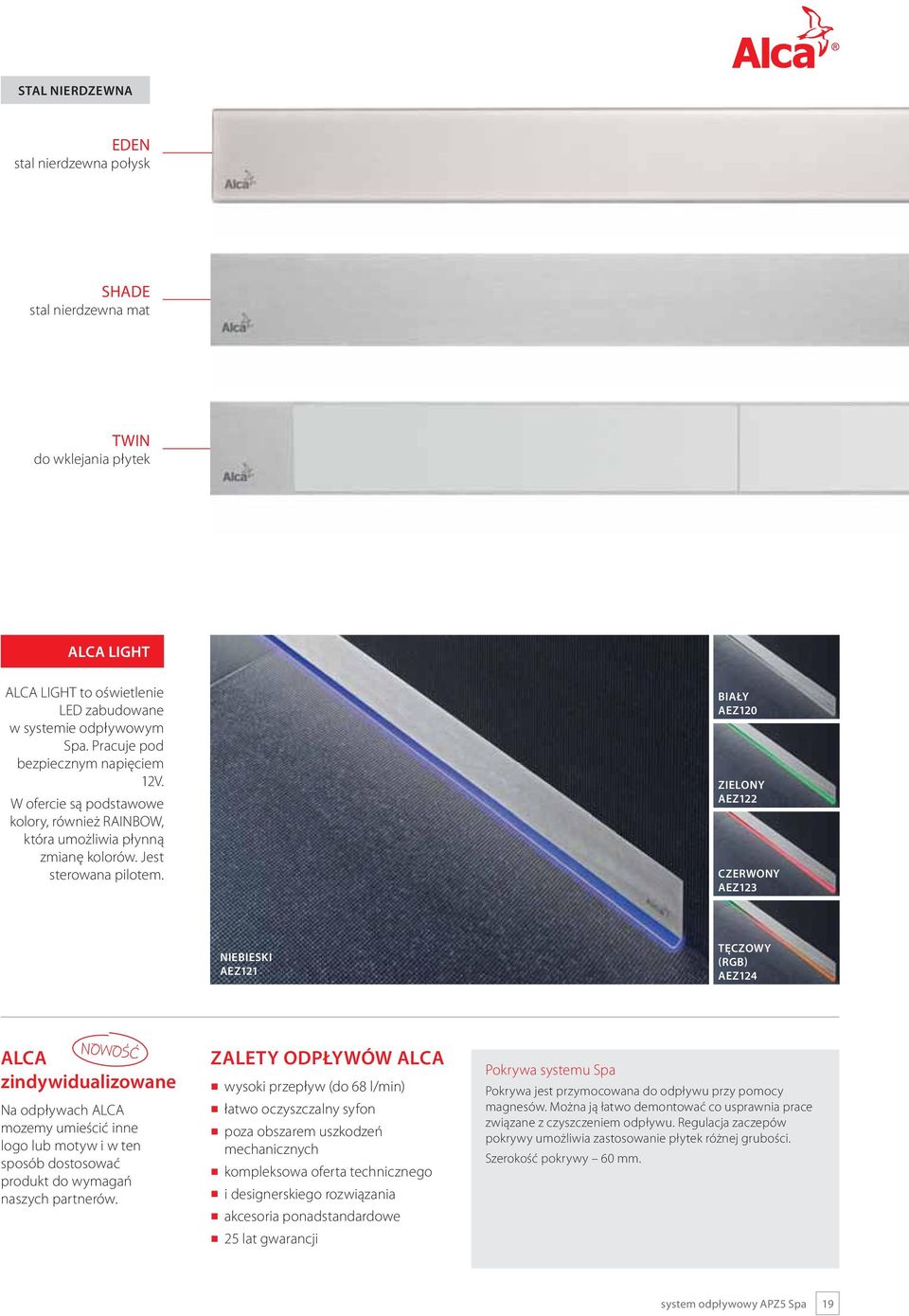

19 STAL NIERDZEWNA EDEN stal nierdzewna połysk SHADE stal nierdzewna mat TWIN do wklejania płytek ALCA LIGHT ALCA LIGHT to oświetlenie LED zabudowane w systemie odpływowym Spa. Pracuje pod bezpiecznym napięciem 12V. W ofercie są podstawowe kolory, również RAINBOW, która umożliwia płynną zmianę kolorów. Jest sterowana pilotem. BIAŁY AEZ120 ZIELONY AEZ122 CZERWONY AEZ123 NIEBIESKI AEZ121 TĘCZOWY (RGB) AEZ124 ALCA zindywidualizowane Na odpływach ALCA mozemy umieścić inne logo lub motyw i w ten sposób dostosować produkt do wymagań naszych partnerów. ZALETY ODPŁYWÓW ALCA wysoki przepływ (do 68 l/min) łatwo oczyszczalny syfon poza obszarem uszkodzeń mechanicznych kompleksowa oferta technicznego i designerskiego rozwiązania akcesoria ponadstandardowe 25 lat gwarancji Pokrywa systemu Spa Pokrywa jest przymocowana do odpływu przy pomocy magnesów. Można ją łatwo demontować co usprawnia prace związane z czyszczeniem odpływu. Regulacja zaczepów pokrywy umożliwia zastosowanie płytek różnej grubości. Szerokość pokrywy 60 mm. system odpływowy APZ5 Spa 19

20 ODPŁYWY NAROŻNE 25 LAT GWARANCJI ARZ1 minimalna grubość betonu (H1) całkowita wysokość zabudowy (H2) przepływ wody (ČSN EN 1253) rura odpływowa (D) klasa obciążenia (ČSN EN 1253) rozmiary odpływu (L1 L2) rozmiary rusztu (G1 G2) ARZ1 100 mm mm 60 l/min Ø50 K3 = 300 kg mm mm Odpływ narożny bez obramowania do rusztu perforowanego Ten odpływ jest przeznaczony do zabudowy tylko w rogu kabiny, która składa się z dwóch zaizolowanych ścian. Pionowy kołnierz pozwala na łatwą instalację i doskonałą izolacja ścian. Ruszty odpływów narożnych są wykonane z masywnynej stali nierdzewnej. Woda wcieka do odpływu poprzez szczeliny dookoła rusztu i perforację rusztu odpływy narożne ARZ1

21 STAL NIERDZEWNA LIFE stal nierdzewna mat TIME stal nierdzewna mat GRACE stal nierdzewna mat VIEW stal nierdzewna mat TRITON stal nierdzewna mat ALCA zindywidualizowane Na odpływach ALCA mozemy umieścić inne logo lub motyw i w ten sposób dostosować produkt do wymagań naszych partnerów. ZALETY ODPŁYWÓW ALCA wysoki przepływ (60 l/min) łatwo oczyszczalny syfon ruszt ze stali jakościowej 4mm kompleksowa oferta technicznego i designerskiego rozwiązania akcesoria ponadstandardowe 25 lat gwarancji Masywne perforowane kratki Ruszty są produkowane z masywnej 4 mm stali nierdzewnej, wykończenie mat szczotkowany. Swoją wagą i jakością wykonania należą do ekskluzywnej grupy produktów W standardzie produkujemy ze stali nierdzewnej DIN ČSN W przypadku indywidualnych zamówień możemy używać stali najwyższej jakości odpływy narożne ARZ1 21

22 ODWODNIENIA LINIOWE PLASTIKOWE APZ8 Simple APZ9 Simple APZ10 Simple SYFON KOMBINOWANY INNOWACJE NISKA WYSOKOŚĆ ZABUDOWY 6,2 CM minimalna grubość betonu (H1) całkowita wysokość zabudowy (H2) szerokość korytka odpływu (G) przepływ wody (ČSN EN 1253) rura odpływowa (D) klasa obciążenia (ČSN EN 1253) APZ8/9/10 62 mm mm 63 mm 30 l/min Ø40 K3 = 300 kg Odpływ podłogowy z obramowaniem do perforowanego rusztu Ten odpływ jest przeznaczony do perforowanych rusztów. Woda wpływa do odpływu na krawędziach i przez otwory w ruszcie. Syfon kombinowany gwarantuje ochronę przed zapachami z kanalizacji nawet po wyparowaniu wody. Umieszcza się centralnie lub blisko ściany. Regulowane stopki umożliwiają szybki i wygodny montaż. 22 odwodnienia liniowe plastikowe APZ8 Simple, APZ9 Simple, APZ10 Simple

23 STAL NIERDZEWNA APZ8 stal nierdzewna mat ruszt jest w opakowaniu APZ9 stal nierdzewna mat ruszt jest w opakowaniu APZ10 stal nierdzewna mat ruszt jest w opakowaniu INFORMACJE TECHNICZNE Nowe nogi kotwiące ułatwiają instalację ELEMENTY NOŚNE wygodne i szybkie mocowanie do posadzki dokładne i solidne ustawienie płaszczyzny materiał PP 0 35 mm 4 Zawartość opakowania odpływów plastikowych odwodnienie WSZYSTKO W PAKIECIE ruszt wodoodporna taśma na całą długość odpływu syfon kombinowany z dwoma komorami zestaw montażowy (śruby, kołki) nogi kotwiące ZALETY ODPŁYWÓW PLASTIKOWYCH ruszt w cenie odpływu łatwe do czyszczenia aż do rury kanalizacyjnej niska wysokość zabudowy, zaledwie 6,2 cm nadaje się do rekonstrukcji zwiększona odporność na chemikalia wszystko w pakiecie Odwodnienia liniowe plastikowe Odwodnienie liniowe plastikowe ALCAPLAST dzięki małej wysokości zabudowy (6,2 cm) jest niezastąpione przy rekonstrukcji łazienek. Produkujemy je z materiału wysoko odpornego na niskie temperatury i działanie środków chemicznych. Opakowanie zawiera kompletny zestaw oraz potrzebne do montażu akcesoria. W ofercie są trzy wzory rusztu. odwodnienia liniowe plastikowe APZ8 Simple, APZ9 Simple, APZ10 Simple 23

24 ODWODNIENIA LINIOWE PODŁOGOWE ANTIVANDAL 25 LAT GWARANCJI ODPŁYW BOCZNY APZ11 APZ111 Low APZ1011 APZ1111 Low APZ11/1011 APZ111/1111 minimalna grubość betonu (H1) 85 mm 55 mm całkowita wysokość zabudowy (H2) mm mm wysokość od osi rury odpływowej do kołnierza (H3) 48/ mm 33,5/ mm wysokość od osi rury odpływowej do dna syfonu (H4) 36/ mm 21,5/ mm wysokość odpływu (H5) /111 mm /100 mm szerokość korytka odpływu (G) 60 mm 60 mm przepływ wody (ČSN EN 1253) 60/68,8 l/min 35/44 l/min rura odpływowa (D) Ø50 Ø40 klasa obciążenia (ČSN EN 1253) K3 = 300 kg K3 = 300 kg Odwodnienie liniowe Antivandal z rusztem PIONOWY ODPŁYW Odpływy liniowe Antivandal są przeznaczone do pomieszczeń o dużym przepływie osób. Ruszt odpływu jest przymocowany za pomocą śrub tak, że nie może być usunięty bez użycia narzędzi. Częścią odpływu jest ruszt BUBLE. OBNIŻONA WYSOKOŚĆ ZABUDOWY ODPŁYWU APZ11 85 mm APZ mm odpływ boczny, standardowa wysokość pionowy odpływ, standardowa wysokość APZ mm APZ mm odpływ boczny, obniżona wysokość pionowy odpływ, obniżona wysokość ODWODNIENIA LINIOWE PODŁOGOWE BEZ SYFONU 25 LAT GWARANCJI APZ2001 Odpływ podłogowy z obramowaniem do perforowanego rusztu, bez syfonu Ten odpływ jest przeznaczony do perforowanych rusztów. Kołnierz ze stali nierdzewnej tworzy przejście architektoniczne między płytkami podłogowymi i rusztem. Woda wpływa do odpływu na krawędziach i przez otwory w ruszcie. Umieszcza się centralnie lub blisko ściany. Odpływ nie zawiera syfonu dzięki czemu jest odpowiedni w przypadku stosowania syfonu centralnego. minimalna g,ubość betonu (H1) całkowita wysokość zabudowy (H2) szerokość korytka odpływu (G) przepływ wody (ČSN EN 1253) rura odpływowa (D) klasa obciążenia (ČSN EN 1253) APZ mm mm 60 mm 90 l/min Ø40 K3 = 300 kg 24 odwodnienia liniowe podłogowe Antivandal APZ11, APZ111, APZ1011, APZ1111 / odwodnienia liniowe podłogowe 2001

25 NIERDZEWNE LISTWY DO PODŁÓG ZE SPADEM APZ901M APZ902M APZ903M APZ904M APZ905M APZ906M LEWE PRAWE OBUSTRONNA kod wysokość kołnierza długość (mm) wykończenie APZ901M /1 200 stal nierdzewna mat lewe APZ902M /1 200 stal nierdzewna mat prawe APZ903M /1 200 stal nierdzewna mat lewe APZ904M /1 200 stal nierdzewna mat prawe APZ905M /1 200 stal nierdzewna mat obustronna APZ906M /1 200 stal nierdzewna mat obustronna typ Nierdzewna listwa do podłóg ze spadem Listwa nierdzewna zakrywa przejście pomiędzy częścią poziomą podłogi a spadkiem do odpływu. Jest dostępna w matowym wykończeniu prawa, lewa lub obustronna, o długości 1000 mm i 1200 mm. Listwy APZ901M, APZ902M i APZ905M przeznaczone są do płytek o grubości 10 mm, APZ903M, APZ904M i APZ906M dla grubości płytek 12 mm. Prawe lub lewe wykonanie listwy określamy patrząc w kierunku spadu podłoża do odpływu. Wykonanie obustronne można zastosować jako listwę dystansową za odpływem lub jako listwę. LEWE PRAWE LEWE PRAWE LEWE PRAWE nierdzewne listwy do podłóg ze spadem 25

26 INFORMACJE TECHNICZNE NISKA WYSOKOŚĆ ZABUDOWY Niska wysokość zabudowy: 55 mm wysokość odpływu, syfon z rurą odpływową 40mm (idealny do rekonstrukcji). 85 mm wysokość odpływu, syfon z rurą odpływową 50mm (idealny do nowych budynków). 10 cm 8,5 cm -3 cm 5,5 cm 7 cm 25 LAT GWARANCJI Użyty materiał: Stal nierdzewna DIN , ČSN Uszlachetnienie materiału: Wytrawianie i pasywacja, elektrochemiczne polerowanie. Ochrona przed zanieczyszczeniami podczas montażu: Kołnież i syfon są chronione folią samoprzylepną, korytko wkładką styropianową. 25 LAT GWARANCJI WYSOKI PRZEPŁYW (68 l/min) Maksymalny przepływ wody: 68,8 l/min w odpływie z rurą 50 mm. 44 l/min w odpływie z rurą 40 mm. Dwa syfony w jednym: wysoki przepływ dzięki dwóm komorom syfonu. Norma: ČSN EN 1253 ŁATWO OCZYSZCZALNY SYFON Użyty materiał: polipropylen Konstrukcja: 2 komory odpływowe, 2 wyjmowane zasyfonowania, 2 kratki ochronne Oczyszczanie: kratka ochronna zatrzymuje większe zanieczyszczenia, poprzez wyjęcie kratek i zasyfonowania uzyskujemy możliwość wyczyszczenia komory odpływowej aż do rury kanalizacyjnej. P095 SYFON KOMBINOWANY Akcesoria opcjonalne Zastosowanie do pomieszczeń z małym przepływem osób gdzie istnieje możliwość odparowania wody z syfonu np. pomieszczenia rekreacyjne, gospodarcze itp. przepływ 60 l/min kompatybilny z odpływami ze stali nierdzewnej APZ1, APZ4, APZ5, APZ6, APZ7, APZ11, APZ1001, APZ1004, APZ1006, APZ1007, ARZ1 zestaw 2 szt. dla 1 odpływu możliwość zainstalowania w zabudowanym odpływie Jeśli woda nie przepływa przez syfon, klapki są zamknięte a przy odparowaniu wody ze syfonu zamykają dostęp do kanalizacji Przy przepływie wody klapki pozostają otwarte i umożliwiają swobodny odpływ wody 26 informacje techniczne

27 AKCESORIA PONADSTANDAR- DOWE Akcesoria nadstandardowe w opakowaniu: syfon zmontowany fabrycznie z odpływem zestaw kotwiący (śruby, kołki rozporowe) pasek hydroizolacyjny folia ochronna kołnieża i odpływu, wkładka ochronna korytka ROZWIĄZANIE W 30 DNI Rozpiętość długości: 300 mm do 2200 mm z jednego elementu. Powyżej 2200 mm łączona większa liczba elementów. Warianty wysokości: zmiana wysokości krawędzi, głębokość według życzenia odbiorcy. Syfon: umiejscowienie według życzenia odbiorcy. Można także zastosować większą liczbę syfonów w jednym odpływie. Materiał: standartowo stal nierdzewna DIN , ČSN Dla agresywnych środowisk (baseny) stal nierdzewna DIN , ČSN ODPŁYW LINIOWY MINI Odpływ liniowy MINI Długość: 300 mm Zastosowanie: jako kratka ściekowa lub odpływ liniowy Zaleta: wysoki przepływ wody 40 l/min odwodnienie ALCA 4 wylewka 7 materiał hydroizolacyjny 10 wypełnienie 2 syfon ALCA 5 grunt 8 klej 11 nogi kotwiące 3 chudy beton 6 tasma hydroizolacyjna 9 płytki podłogowe 12 ruszt ALCA informacje techniczne 27

28 MOŻLIWOŚCI ZABUDOWY ODWODNIEŃ ALCA APZ1 APZ1001 APZ6 APZ1006 APZ7 APZ1007 APZ2001 APZ11 APZ1011 APZ101 LOW APZ1101 LOW APZ106 LOW APZ1106 LOW APZ107 LOW APZ1107 LOW APZ8 APZ9 APZ10 APZ111 LOW APZ1111 LOW Zabudowa przy ścianie, zamknięta Ruszt jest przy ścianie. Powierzchnia ze spadem w kierunku ściany. Nie jest możliwe zalanie przestrzeni łazienki. Długość odpływu nie musi odpowiadać szerokości natrysku, można zastosować krótszy. Zabudowa przy ścianie, otwarta Ruszt jest przy ścianie. Powierzchnia ze spadem w trzech kierunkach do odpływu. Zalecamy zrobić spad na całej powierzchni łazienki w kierunku odpływu.w natryskach publicznych należy zabudować większą liczbę odpływów obok siebie. Zabudowa przy wejściu, zamknięta Powierzchnia ze spadem w jednym kierunku do odpływu. Zalecamy wykonanie spadu na całej powierzchni łazienki w kierunku odpływu. Szerokość odpływu musi odpowiadać szerokości natrysku. Zabudowa przy wejściu, otwarta Powierzchnia ze spadem w dwóch kierunkach do odpływów. Zalecamy wykonanie spadu na całej powierzchni łazienki w kierunku odpływów. Szerokość odpływu musi odpowiadać szerokości natrysku. APZ4 APZ1004 APZ104 LOW APZ1104 LOW Zabudowa przy ścianie, zamknięta Ruszt jest przy ścianie. Powierzchnia ze spadem w kierunku ściany. Nie jest możliwe zalanie przestrzeni łazienki. Długość odpływu nie musi odpowiadać szerokości natrysku, można zastosować krótszy. Zabudowa przy ścianie, otwarta Ruszt jest przy ścianie. Powierzchnia ze spadem w trzech kierunkach do odpływu. Zalecamy zrobić spad na całej powierzchni łazienki w kierunku odpływu.w natryskach publicznych należy zabudować większą liczbę odpływów obok siebie. SPAD PODŁOGI Do dobrego spływu wody należy zachować spad 2% w kierunku odpływu. W praktyce odpowiada to obniżeniu powierzchni o 2 cm na długości 1 m. Ważne jest, aby prawidłowo i odpowiednio wykonać warstwy izolacyjne patrz na stronie % 2 % 2 % INSTALACJA PRZY ŚCIANIE INSTALACJA PRZY WEJŚCIU (BEZ PRZELEWANIA) 28 możliwości zabudowy odwodnień ALCA

29 APZ5 Zabudowa przy ścianie, zamknięta Ruszt jest zabudowany do ściany. Powierzchnia ze spadem w kierunku ściany. Nie jest możliwe zalanie przestrzeni łazienki. Długość odpływu nie musi odpowiadać szerokości natrysku, można zastosować krótszy. Zabudowa przy ścianie, otwarta Ruszt jest zabudowany do ściany. Powierzchnia ze spadem w trzech kierunkach do odpływu. Zalecamy zrobić spad na całej powierzchni łazienki w kierunku odpływu.w natryskach publicznych należy zabudować większą liczbę odpływów obok siebie. ARZ1 Zabudowa w rogu przy ścianach Ruszt jest zabudowany w narożniku przy stałych ścianach. Spad na całej powierzchni w kierunku odpływu narożnego. RUSZT JEST DŁUŻSZY NIŻ SZEROKOŚĆ NATRYSKU ALCA ROZWIĄZANIE PROBLEMU Podczas instalacji ścianki natrysku może dojść (dzięki złemu obliczeniu długości odpływu) do sytuacji zablokowania rusztu ścianką. Tym samym nie jest możliwe wyciągnięcie rusztu do czyszczenia syfonu. Do rozwiązania tego problemu możemy zastosować ruszt LINE-100 lub PURE-100 (w wykończeniu połysk lub mat). Ruszty o długości 100 mm wkładamy do części odpływu zablokowanej ścianką. Do pozostałej części wkładamy ruszt o 100 mm krótszy niż długość odpływu. Ruszty LINE-100 i PURE-100 są przystosowane do łączenia z innymi długościami, miejsce łączenia pozostaje prawie niewidoczne. PURE połysk/mat LINE połysk/mat SYSTEM MODUŁOWY Zastosowanie odpływów liniowychna basenach, łaźniach i wellnes centrach wymaga często zastosowania niestandardowych długości. Największa długość odpływów liniowych wykonanych z jednego kawałka materiału wynosi 2200 mm. Dla długości powyżej 2200 mm oferujemy dwa rozwiązania: 1. System modułowy pojedyncze niezależne odpływysą na miejscu zabudowy łączone przy pomocy połączeń kołnierzowych z uszczelnieniem. 2. System ciągły (nieskończona taśma) poszczególne odpływy, bez frontów, są zgrzewane na miejscu instalacji. możliwości zabudowy odwodnień ALCA 29

30 MONTAŻ ODPŁYWU 1 Przygotowanie Przed instalacją prosimy dokładnie przeczytać instrukcję montażu. Zkontrolujcie czy macie właściwą długość odpływu. 2 Zamocowanie Odpływ należy zakotwić śrubami rozporowymi do podłoża. Nastawić wysokość tak, aby był utrzymany spad w kierunku odpływu. Poziomicą na obramowaniu odpływu sprawdzić poprawność ustawienia. Podłączyć syfon do kanalizacji. 3 Betonowanie Odpływ zabetonować do wysokości kołnierza izolacyjnego. Powierzchnię betonu mninimalnie do 10 cm od odpływu zabezpieczyć gruntem. 4 Hydroizolacja Sciągnąć folię z kołnierza. Następnie przylepić paski hydroizolacyjne (zawarte w opakowaniu) na powierzchni kołnierza i betonu dookoła odpływu. Zastosować środek hydroizolacyjny lub folię. 2 % 5 Układanie płytek Ułożyć płytki. Fugi pomiędzy płytkami wypełnić elastyczną zaprawą do fugowania. 2 % INSTALACJA ODPŁYWU W DREWNIANEJ PODŁODZE 1 odwodnienie ALCA 2 syfon 3 płyta podłogowa 4 grunt 5 tasma hydroizolacyjna 6 materiał hydroizolacyjny 7 klej 8 płytki podłogowe 9 wypełnienie 10 nogi kotwiące 11 ruszt ALCA 30 instalacja /instalacja odpływu w drewnianej podłodze

31 KONSERWACJA ODPŁYWÓW ZE STALI NIERDZEWNEJ 1 Wyjmowanie rusztu Wyjąć ruszt przy pomocy haka zawartego w opakowaniu. Korytko odpływu spłukać bieżącą wodą. 2 Większe zanieczyszczenia Do wychwytywania grubszych zanieczyszczeń służy wyjmowalne sitko. Po wyjęciu oczyścić bieżącą wodą. 3 Zabezpieczenie Przekręcić zabezpieczenie syfonu o Syfon Wyjąć część zasyfonowania naciskając na wystający element w jedną i drugą stronę. Składając ponowne syfon, w pierwszej kolejności wkładać stronę z miejscem na sitko (dalszą od środka), a następnie nacisnąć pełną część (bliżej środka syfonu). Aby zabezpieczyć części syfonu, przekręcić zabezpieczenie o Czyszczenie Wyczyścić komory syfonu bieżącą wodą lub mechanicznie. Można także wyczyścić rury odprowadzające np. za pomocą spirali. Korytko i sitka czyścić minimalnie raz na trzy miesiące. Syfon zalecamy czyścić co najmniej raz w roku lub w przypadku stwierdzenia zmniejszonego odbioru wody (woda powoli spływa). AHP80 PASEK HYDROIZOLACYJNY W opakowaniu zawarte są paski hydroizolacyjne. Użycie ich gwarantuje elastyczne połączenie odpływu do hydroizolacji. Paski hydroizolacyjne można zamówić osobno kod AHP80 w długości 1200 mm. konserwacja odpływów ze stali nierdzewnej 31

32 KONSERWACJA ODPŁYWÓW PLASTIKOWYCH 1 Wyjmowanie rusztu Wyjąć ruszt przy pomocy haczyka. Haczyk zawarty w opakowaniu, po zainstalowaniu należy haczyk zachować. Korytko odpływu umyć wodą. 2 Wyjmowanie syfonu Po zwolnieniu elementów kotwiących na tylnej stronie syfonu można usunąć go z odpływu. 3 Rozkładanie syfonu Zwalniając zabezpieczenia po obu stronach syfonu zwalniamy pokrywę i wyjmujemy kulki. 4 Płukanie syfonu Wypłukać pod bieżącą wodą syfon, przemyć kulki i pokrywę. Podczas ponownego wkładania syfonu należy najpierw wprowadzić stron z otworem spustowym, zablokować w zagłębieniu, a następnie zamocować i zabezpieczyć drugą stronę syfonu. 5 Płukanie odpływu Wyczyścić syfon (strumieniem wody lub mechanicznie). Spiralą można wyczyścić rurę odpływową. Odpływ i ruszt czyścić co najmniej 4 razy w roku. Syfon zalecamy oczyszczać 1 raz w miesiącu lub przy każdym zauważonym spowolnieniu odpływu wody. KONSERWACJA RUSZTU Do utrzymania własciwego wyglądu zalecamy czyścić raz w miesiącu. Nie wolno używać ostrych przedmiotów ani materiałów ściernych, które mogą uszkodzić powierzchnię rusztu. 32 konserwacja odpływów plastikowych

33 FORMULARZ DO ZAMAWIANIA NIETYPOWYCH ODPŁYWÓW ALCA 1 Typ odpływu A Odwodnienia liniowe podłogowe do perforowanego rusztu 85 mm 85 mm 85 mm APZ1 APZ1001 (przepływ na 1 syfon 60 l/min, HT Ø50) (przepływ na 1 syfon 68,8 8 l/min, HT Ø50) APZ2001 (przepływ na 1 syfon 80 l/min, HT Ø40) 55 mm APZ101 Low (przepływ na 1 syfon 35 l/min, HT Ø40) APZ1101 Low (przepływ na 1 syfon 44 l/min, HT Ø40) 55 mm połysk / mat połysk / mat połysk / mat LINE PURE CUBE HOPE BUBLE DREAM B Odwodnienia liniowe podłogowe Antivandal 85 mm 85 mm APZ11 APZ1011 (przepływ na 1 syfon 60 l/min, HT Ø50) (przepływ na 1 syfon 68,8 l/min, HT Ø50) 55 mm 55 mm APZ111 Low APZ1111 Low (przepływ na 1 syfon 35 l/min, HT Ø40) (przepływ na 1 syfon 44 l/min, HT Ø40) C Odwodnienia liniowe podłogowe do pełnego rusztu 95 mm APZ6 Professional (przepływ na 1 syfon 60 l/min, HT Ø50) 95 mm APZ1006 Professional (przepływ na 1 syfon 68,8 8 l/min, HT Ø50) 65 mm APZ106 Professional Low (przepływ na 1 syfon 35 l/min, HT Ø40) 65 mm APZ1106 Professional Low (przepływ na 1 syfon 44 l/min, HT Ø40) * maksymalna długość 1150 mm GP1204 * GL1200 * GL1202 * GL1203 * GL1204 * MI1200 * MI1205 * MI1206 * MI1207 * POSH MP1200 * MP1205 * MP1206 * MP1207 * DESIGN połysk mat D Odwodnienia liniowe podłogowe do rusztu wypełnianego płytkami 95 mm APZ7 Floor (przepływ na 1 syfon 60 l/min, HTØ50) 65 mm APZ107 Floor Low (przepływ na 1 syfon 35 l/min, HT Ø40) 95 mm APZ1007 Floor (przepływ na 1 syfon 68,8 l/min, HT Ø50) 65 mm APZ1107 Floor Low (przepływ na 1 syfon 44 l/min, HT Ø40) formularz do zamawiania nietypowych odpływów ALCA 33

34 FORMULARZ DO ZAMAWIANIA NIETYPOWYCH ODPŁYWÓW ALCA 2 Pomiary L1 = mm L1 L2 L2 = mm (min. 30 mm) L3 = mm (standardowe 15 mm do 12 mm płytek) L3 3 Syfony S1 = mm (min. 150 mm) / WYŚRODKOWAĆ S1 WYMAGANY PRZEPŁYW = l/min (Jeżeli będzie wymagany większy przepływ niż możliwości jednego syfonu (patrz dane wybranego odpływu), skontaktujemy się w celu ustalenia rozmieszczenia syfonów.) 4 Solidny kołnierz GRUBOŚĆ PŁYTEK mm 5 Materiał STAL STANDARTOWA AISI 304 (DIN , ČSN 17240) STAL JAKOŚCIOWA AISI 316 (DIN , ČSN 17349) (do wspólnego użytku, takie jak w kabinie prysznicowej) (zwiększona odporność na działanie substancji chemicznych i chemii basenowej) 6 Inne wymagania TAILOR-MADE (własne logo na ruszcie) INNE WYMAGANIA: 7 Dane kontaktowe Osoba do kontaktu: Firma: Adres: Tel.: Data zamówienia: Wymagany termin: Podpis: Profesjonalny sprzedawca: 34 formularz do zamawiania nietypowych odpływów ALCA
