MultiCell 2S-G Uniwersalne dwusystemowe rozdzielnice SN
|
|
- Danuta Chmiel
- 5 lat temu
- Przeglądów:
Transkrypt

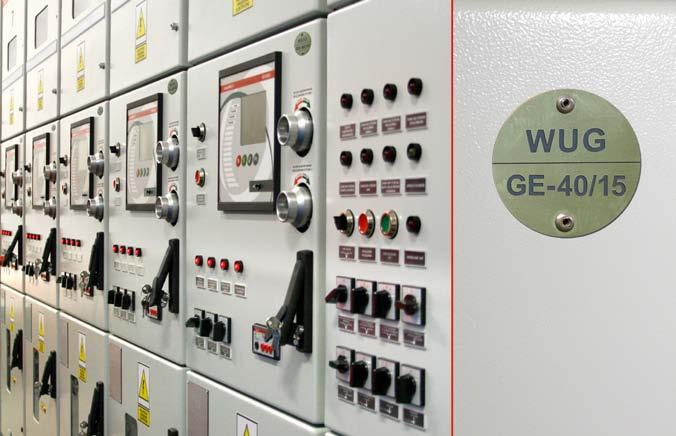

1 ulticell 2S-G Zastosowanie Rozdzielnica SN ulticell 2S-G jest dwusystemową, wnętrzową, wolnostojącą, przedziałową rozdzielnicą średniego napięcia. Posiada konstrukcję przystosowaną do pracy w trudnych warunkach środowiskowych, w szczególności w podziemnych wyrobiskach kopalń węgla, rud miedzi i innych gałęzi przemysłu charakteryzujących się dużym zapyleniem, wysoką wilgotnością, podwyższoną temperaturą otoczenia itp. Rozdzielnica SN ulticell 2S-G w wykonaniu kopalnianym, z autonomicznym bądź z zewnętrznym źródłem zasilania obwodów pomocniczych posiada Dopuszczenie Prezesa Wyższego Urzędu Górniczego do stosowania w podziemnych zakładach górniczych w wyrobiskach niezagrożonych wybuchem albo niezagrożonych wybuchem metanu i zaliczanych do klasy A zagrożenia wybuchem pyłu węglowego. Rozdzielnica może zasilać urządzenia zainstalowane w polach niemetanowych i metanowych w wyrobiskach zaliczonych do stopnia a, b c niebezpieczeństwa wybuchu metanu oraz klasy A i B zagrożenia wybuchem pyłu węglowego. Cechy funkcjonalne Pola rozdzielcze ulticell 2S-G charakteryzują się nowoczesną konstrukcją, łatwością montażu oraz wysokim bezpieczeństwem obsługi i eksploatacji. Konstrukcja pola zapewnia łatwą rozbudowę o dodatkowe elementy oraz dogodny dostęp do elementów wewnętrznych rozdzielnicy. Konstrukcja pola rozdzielczego posiadająca zwartą budowę chroni obsługę przed skutkami ewentualnego wewnętrznego zwarcia łukowego. Budowa przedziałowa (metal-clad) zapewnia odseparowanie przedziału, w którym powstało zakłócenie od pozostałych komponentów rozdzielnicy. Zastosowany system blokad eliminuje możliwość wystąpienia nieprawidłowej czynności łączeniowej. Łatwość obsługi zmniejsza czas potrzebny na wykonanie czynności łączeniowych oraz eksploatacyjnych. Rozdzielnica ulticell 2S-G posiada wysokie parametry techniczne potwierdzone pełnymi badaniami typu. Nowoczesne rozwiązania konstrukcyjne zapewniające bezobsługową eksploatację. Napędy silnikowe zapewniają możliwość zdalnego sterowania członem wysuwnym, odłącznikami systemowymi oraz uziemnikami pól sekcji z systemu. ożliwość zabudowania dwóch układów pomiarowych w jednym polu pommiarowym (pomiar dla systemu I i systemu II). ożliwość zabudowania jednego, zbiorczego kanału wydmuchowego na górze rozdzielnicy. Wszystkie napędy ręczne odłączników wyprowadzone na front rozdzielnicy ( włącznie z odłącznikiem do sprzęgła podłużnego) ożliwość wykonania pola pomiaru napięcia z dwóch systemów szyn zbiorczych jednocześnie pole przystosowane do instalacji dwóch zestawów pomiarowych. Firma J-TRONIK zapewnia szybki serwis w miejscu zainstalowania oraz umowy serwisowe do napraw pogwarancyjnych. Dane techniczne Opis parametru Jedn. Wartości Napięcie znamionowe kv 12 Zakres napięcia roboczego kv do 10 Częstotliwość znamionowa Hz 50 Napięcie probiercze o częstotliwości sieciowej (1 min) kv 28/2 Napięcie probiercze udarowe piorunowe (1,2/50 μs) kv 75/85 Prąd znamionowy ciągły szyn zbiorczych A do 1600 Prąd znamionowy ciągły pola 800 i 1100 A do 1600 Prąd znamionowy ciągły pola 650 A do 1250 Prąd znamionowy krótkotrwały wytrzymywany ka do 1,5 Prąd znamionowy szczytowy wytrzymywany ka do 80 Odporność na działanie łuku wewnętrznego ka/s do 1,5/1 Stopień ochrony pól - IP 54 asa pola kg Klasa odporności na łuk wewnętrzny - AFLR Klasa rodzaju przegród - P Klasa dostępności do przedziałów - LSC2B wysokość / wysokość z przedziałem dekompresji 2680 / 2985 Wymiary szerokość mm 650, 800, 1100 głębokość 1725 wer
2 ulticell 2S-G Budowa Rozdzielnica ulticell 2S-G przewidziana jest do montażu wolnostojącego (z dostępem do przedziałów z przodu i z tyłu po otwarciu drzwi, bądź zdjęciu osłon). Rozdzielnica SN typu ulticell 2S-G obejmuje szereg standardowych dwuczłonowych pól rozdzielczych (człon stały i człon ruchomy z łącznikiem głównym), mogących pracować samodzielnie, bądź po zestawieniu współpracować ze sobą tworząc kompletną rozdzielnicę. Rozdzielnica SN typu ulticell 2S-G zestawiona jest z elementów składowych w postaci pól różnych ze względu na ich funkcję, cechy konstrukcyjne oraz zastosowaną aparaturę. Rozdzielnica dwusystemowa typu ulticell 2S-G została wykonana w konstrukcji, dla której możemy wyodrębnić przedziały oddzielone od siebie metalowymi przegrodami. Wszystkie przedziały wysokonapięciowe rozdzielnicy ulticell 2S-G, zostały wyposażone w kanały wydmuchowe, pozwalające na bezpieczne rozprężenie się gazów połukowych powstałych na skutek wystąpienia zwarcia. Kanały te zostały wyprowadzone na dach rozdzielnicy i zakończone automatycznymi klapami dekompresyjnymi. Odpowiednie usytuowanie w/w wyprowadzeń i zastosowanie automatycznych klap, pozwoliło w pełni zabezpieczyć obsługę rozdzielnicy przed niebezpiecznymi skutkami wydmuchu gazów połukowych co zostało potwierdzone w przypisaniu jej oznaczenia ALFR w klasyfikacji IAC. Dekompresja gazów zwarciowych odbywa się do przedziału dekompresyjnego. Od frontu rozdzielnica zamknięta jest drzwiami odpornymi na działanie zwiększonego ciśnienia, otwierającymi się pod kątem 150, oraz demontowalnymi osłonami mocowanymi przy pomocy śrub. Wszystkie te elementy zostały wykonane z blachy stalowej, malowanej proszkowo. Aby zwiększyć bezpieczeństwo obsługi (a w szczególności, aby w przejrzysty sposób przedstawić bieżącą pozycję łączeniową aparatów) drzwi przedziału wyłącznikowego oraz osłony przedziałów odłączników szynowych, wyposażone zostały w wzierniki wykonane z poliwęglanu litego o znacznej wytrzymałości mechanicznej i odporności na działanie wysokich temperatur. Wszystkie drzwi znajdujące się w rozdzielnicy ulticell 2S-G posiadają klamki wyposażone we wkładkę z kluczem, natomiast osłony przykręcane posiadają mocowanie na śrubach, z których min. dwie są w wykonaniu specjalnym w dodatkowej osłonie, co uniemożliwia zdemontowanie osłony bez użycia specjalnego narzędzia (Ochrona przed odkręceniem przez niepowołane do tego osoby). Dodatkowo drzwi i demontowalne osłony (opcjonalnie) mogą zostać wyposażone w łączniki krańcowe powiązane z lokalnymi blokadami elektrycznymi rozdzielnicy. W przypadku, gdy w urządzeniu zastosowano bardzo rozbudowany układ obwodów wtórnych i zaistnieje problem braku miejsca w przedziale obwodów nn (usytuowanym powyżej przedziału członu wysuwnego), istnieje możliwość zastosowania dodatkowej kasety wysuwnej (umieszczonej poniżej przestrzeni gdzie porusza się człon wysuwny). W skład rozdzielnicy typu ulticell 2S wchodzi zestaw standardowych pól rozdzielczych wykonanych w podziałce 650, 800 i 1100 mm spełniających następujące funkcje: Pole dopływowe (c2-z), Pole dopływowe z transformatorem potrzeb własnych (c2-zt), Pole dopływowo-odpływowe (c2-zr), Pole dopływowo-odpływowe z transformatorem potrzeb własnych (c2-zrt), Pole odpływowe liniowe (c2-lr), Pole odpływowe transformatorowe (c2-tr), Pole odpływowe silnikowe (c2-sr), Pole pomiarowe (pomiar system I i system II) (c2-2pr), Pole pomiarowe (pomiar system I lub system II) (c2-pr), Pole pomiarowe (pomiar system I lub system II) z transformatorem potrzeb własnych (c2-prt), Pole sprzęgła poprzecznego szyn z wyłącznikiem (c2-cwp), Pole sprzęgła podłużnego szyn z wyłącznikiem (c2-cw), Pole sprzęgła podłużnego szyn z odcinaczem (c2-co), Pole sprzęgła podłużno-poprzecznego z wyłącznikiem (c2-cwpp), Pole sprzęgła podłużno-poprzecznego z odcinaczem (c2-copp). 1 Przedział I Systemu szyn zbiorczych, 2 Przedział II Systemu szyn zbiorczych, Przedział odłącznika I Systemu szyn zbiorczych, 4 Przedział odłącznika II Systemu szyn zbiorczych, 5 Przedział przyłączowy, 6 Przedział członu wysuwnego, 7 Przedział obwodów sterowniczych, 8 Dodatkowa kaseta obwodów sterowniczych (opcja) Wszystkie pola mają możliwość zastosowania uziemnika na przyłączach kablowych (szynowych). Pola pomiarowe wyposażone są w uziemniki dla poszczególnych systemów szyn. Dzięki zastosowaniu rozbudowanego systemu blokad mechanicznych i elektrycznych, pola rozdzielcze ulticell 2S-G zapewniają wysoki stopień bezpieczeństwa eksploatacji odpowiadający normom PN-EN i PN-EN
3 ulticell 2S-G Rodzaje pól ulticell 2S-G POLE LINIOWE SYSTE I SYSTE II POLE LINIOWE Z POIARE SYSTE I SYSTE II SYSTEOWEGO SYSTEOWE SYSTEOWEGO SYSTEOWE BLOKADĄ UZIENIKA UZIENIK SZYBKI BLOKADĄ UZIENIKA UZIENIK SZYBKI GŁOWICA KABLOWA Z KABLE GŁOWICA KABLOWA Z KABLE POLE SPRZĘGŁA PODŁUŻNEGO Z WYŁĄCZNIKIE SYSTE I SYSTE II POLE SPRZĘGŁA PODŁUŻNEGO ZE ZWIERACZE SYSTE I SYSTE II SYSTEOWEGO SYSTEOWE SYSTEOWEGO SYSTEOWE ZWIERACZ (ODCINACZ) BLOKADĄ UZIENIKA UZIENIK SZYBKI POLE SPRZĘGŁA PODŁ.-POPRZ. Z WYŁĄCZNIKIE POLE SPRZĘGŁA PODŁ.-POPRZ. ZE ZWIERACZE SYSTE I SYSTE II SYSTE I SYSTE II SYSTEOWEGO SYSTEOWE SYSTEOWEGO SYSTEOWE ZWIERACZ BLOKADĄ UZIENIKA UZIENIK SZYBKI Powyższe schematy przedstawiają projekty przykładowej realizacji.
4 ulticell 2S-G Rodzaje pól ulticell 2S-G POLE POIAROWE SYSTE I SYSTE II POLE SPRZĘGŁA POPRZECZNEGO SYSTE I SYSTE II SYSTEOWEGO SYSTEOWE SYSTEOWEGO SYSTEOWE POLE POIAROWE SYSTE I SYSTE I SYSTE II POLE POIAROWE SYSTE II SYSTE I SYSTE II SYSTEOWEGO ODŁĄCZNIK SYSTEU I SYSTEOWEGO ODŁĄCZNIK SYSTEU II BLOKADĄ UZIENIKA BLOKADĄ UZIENIKA UZIENIK SZYBKI UZIENIK SZYBKI POLE LINIOWE Z ZASILANIE NA SZYNY SYSTE I SYSTE II POLE LINIOWE Z KANAŁE DEKOPRESYJNY SYSTE I SYSTE II SYSTEOWEGO SYSTEOWE SYSTEOWEGO SYSTEOWE UZIENIK SZYBKI UZIENIK SZYBKI BLOKADĄ UZIENIKA BLOKADĄ UZIENIKA GŁOWICA KABLOWA Z KABLE GŁOWICA KABLOWA Z KABLE Powyższe schematy przedstawiają projekty przykładowej realizacji. 4
5 ulticell 2S-G Blokady Aby wyeliminować możliwość m.in. otwarcia drzwi, załączeniu lub wyłączenia uziemnika, wjazdu lub wyjazdu wyłącznikiem z pola w momencie, gdy nie są spełnione wszystkie warunki prawidłowego i bezpiecznego wykonania tej czynności zastosowano blokady mechaniczne oraz elektryczne. 1. Blokada uniemożliwiająca manewrowanie członem wysuwnym przy zamkniętym uziemniku (1). 2. Blokada uniemożliwiająca otwarcie drzwi przedziału wyłącznikowego w przypadku, gdy człon wysuwny jest w pozycji pośredniej bądź praca (2).. Blokada wjazdu członem wysuwnym w styki stałe rozdzielnicy, gdy drzwi przedziału są otwarte. 4. Blokada uniemożliwiająca załączenie uziemnika, gdy człon wysuwny jest w pozycji pośredniej lub praca (5). 5. Wzajemna blokada uniemożliwiająca manewrowanie członem wysuwnym podczas, gdy klucz manewrowy uziemnika znajduje się w gnieździe napędu i odwrotnie. 6. Łączniki krańcowe otwarcia drzwi (7). 7. Blokada zabezpieczająca przed wprowadzeniem odcinacza w styki stałe pola sprzęgłowego w przypadku, gdy wyłącznik znajduje się w pozycji innej niż próba. 8. Elektroniczna blokada uziemnika EBU-W i elektromagnes wykonawczy (6) - uniemożliwiająca załączenie uziemnika, gdy na kablu zasilającym występuje napięcie, bądź nastąpił zanik napięcia pomocniczego. 9. Zespół przesłony ruchomej (sterowanej przez posuw członu wysuwnego) ma za zadanie zapewnić ochronę obsługi rozdzielnicy przed bezpośrednim dotykiem styków stałych umieszczonych w izolatorach przegrodowych (4). 10. Zabezpieczenia łukoochronne mechaniczne krańcówki otwarcia klap patrz dalsza część karty. 11. System zabezpieczeń łukoochronnych mieszanych kryterium światło + napięcie (opcja) patrz dalsza część karty. 12. Blokada uniemożliwiająca jednoczesne załączenie odłączników systemowych () - jeżeli jest wymagana. 1. Blokady wzajemne załączenia i wyłączenia sprzęgła poprzecznego oraz podłużnego. Napędy silnikowe Pola mogą zostać wyposażone w napędy silnikowe do odłączników systemowych i sprzęgłowych, napędy do wyjazdu członu wysuwnego oraz uziemnika pola. ożliwość zdalnego wyjazdu członem wysuwnym oraz uziemienia pola i rozpoczęcia prac kablowych w terenie bez konieczności wizyty na stacji. 5
6 ulticell 2S-G Bezpieczeństwo w sytuacji wystąpienia zwarcia łukowego 1. Konstrukcja wytrzymałość mechaniczna i cieplna. 2. Przedziałowość ograniczenie miejsca zwarcia łukowego.. Ograniczenie czasu trwania zwarcia łukowego: zabezpieczenia mechaniczne kryterium ciśnieniowe: łączniki krańcowe klap bezpieczeństwa, których czas działania wynosi max. 20ms, działanie łącznika krańcowego następuje po otwarciu klapy bezpieczeństwa, wskutek wydmuchu spowodowanego zwarciem łukowym wewnątrz pola rozdzielczego, zabezpieczenia mieszane kryterium światło + napięcie: łuk elektryczny jest wykrywany przez światłowodowe zabezpieczenia łukoochronne, których czas działania wynosi max. 10ms, szybkie wykrycie łuku wpływa na ograniczenie czasu trwania zwarcia. Uwzględniając czas działania wyłącznika (max. 60ms), zwarcie łukowe jest wyłączane w czasie ms, co ogranicza negatywne skutki działania zakłócenia, działanie światłowodowego zabezpieczenia łukoochronnego polega na: rozpoznaniu błysku oraz kontroli prądu lub napięcia. W przypadku spełnienia obu kryteriów jednocześnie bezzwłocznie wysyłany jest sygnał na otwarcie odpowiedniego wyłącznika. p, T T max p max K 1.5-6x10 5 -Pa 100ms 20ms ms Energia zwarcia łukowego w rozdzielnicy wynosi ok. 5 Ws Efektywny prąd zwarciowy ms t Temperatura T (K) Ciśnenie (Pa) POLE 1 ZASILANIE POLE 2 ZASILANIE POLE 2 ODPŁYW POLE 4 POIAR POLE 5 SPRZĘGŁO PRZEDZIAŁ SZYNOWY CZUJNIKI 1,2 SYSTE I SYSTE II PRZEDZIAŁ ODŁĄCZNIKOWY CZUJNIKI,4 PRZEDZIAŁ WÓZKA WYŁĄCZNIKA CZUJNIK 6 A - PRZEDZIAŁ UZIENIKA PRZEDZIAŁ KABLOWY CZUJNIK 6 B - PRZEDZIAŁ WÓZKA B - PRZEKŁADNIKÓW NAPIĘCIOWYCH ŚWIATŁOWÓD NAPIĘCIE CANBUS Rozmieszczenie czujek błysku Połączenia szynowe Zapewniamy podłączenie nowo instalowanej rozdzielnicy do istniejących systemów szyn zbiorczych za pomocą okapturzonych połączeń szynowych. Połączenia takie ułatwią również dowolne ustawienie wobec siebie instalowanych sekcji rozdzielnicy. Dowolność w kwestii konfiguracji rozdzielnicy stanowi kierunek wprowadzenia zasilania: od góry szynami, od dołu kablami itp. Brak jest ograniczenia co do ilości wprowadzonych kabli istnieje możliwość zaprojektowania dostawki do pola w celu podłączenia większej ilości kabli niż przewiduje standardowe rozwiązanie pola rozdzielczego. 6
7 ulticell 2S-G Generalna Realizacja Inwestycji J-TRONIK oferuje GRI Generalną Realizację Inwestycji w oparciu o posiadane Biura Realizacji Inwestycji zlokalizowane w Warszawie, Katowicach oraz w zależności od potrzeb w oparciu o biura tworzone na potrzeby realizacji dużych projektów inwestycyjnych. Od kilku lat nasza Spółka systematycznie zwiększa udział GRI w przychodach naszej Spółki, które dziś są filarem naszej działalności. Nasi specjaliści zrealizowali wiele znaczących inwestycji zapewniając wysoką jakość i terminowość przy zachowaniu optymalnego kosztu, co umożliwiło nam zdobycie wysokich kompetencji i doświadczenia, które procentuje dziś zwiększającymi się przychodami z działalności GRI. Nasza Spółka oferuje GRI w pełnym zakresie inwestycyjnym: analiza techniczno-ekonomiczna przyszłej inwestycji, przygotowanie projektu koncepcyjnego, uzyskanie uzgodnień i warunków technicznych, wykonanie projektu wielobranżowego, kompletacja i prefabrykacja urządzeń nn, SN i WN, kontraktowanie i nadzór nad podwykonawcami, nadzór autorski i inwestorski, prace obiektowe w terenie w zakresie montażu, pomiarów pomontażowych, rozruchu i eksploatacji próbnej, szkolenie, serwis i późniejsze usługi eksploatacyjne. Nasi specjaliści dysponują wiedzą z zakresu zarządzania projektami i prowadzenia zadań inwestycyjnych w oparciu o nowoczesne narzędzia wspomagania zarządzania. Dzięki takiemu podejściu, mogą realizować projekty w wieloosobowych zespołach niezależnie od umiejscowienia terenowego z zachowaniem podziału obowiązków według posiadanych wysokich kwalifikacji i unikatowych kompetencji. W przypadku zapytań prosimy o kontakt: tel. (22) , marketing@jmtronik.pl Serwis Serwis J-TRONIK posiada wyspecjalizowaną, dobrze wyszkoloną grupę, wyposażoną w środki techniczne do zapewnienia serwisu, zarówno nowych produktów, jak i urządzeń starszej generacji. Serwis J-TRONIK charakteryzuje się przede wszystkim dyspozycyjnością, szybkością obsługi oraz niskimi cenami. W ramach serwisu zapewniamy: obsługę - gwarancyjna i pogwarancyjna, rozbudowa, usprawnienia wykonywane w siedzibie firmy, naprawy - diagnostyka, określenie przyczyn usterki, wymiana uszkodzonych podzespołów, regulacja, pomiary, montaż - sprawdzenie po transporcie, montaż urządzeń, uruchomienie, kontrola układów sterujących i monitorujących, pomiary - okresowe pomiary potwierdzające zdolność urządzeń do pracy, przeglądy - na miejscu instalacji Kompleksowa usługa diagnozowania i remontów urządzeń, przeglądy okresowe, wymiana podzespołów ulegających zużyciu i podlegających okresowej wymianie, części zamienne - dostawy części zamiennych, dobór i adaptacja nowoczesnych rozwiązań, umowy serwisowe - długoterminowe z określonym czasem reakcji: 12h, 24h. doradztwo - doraźne doradztwo techniczne ze wsparciem zdalnym lub lokalnym, konsultacje, pomoc w rozwiązywaniu problemów, szkolenia - organizacja szkoleń z zakresu parametryzacji, konfiguracji oraz obsługi urządzeń produkcji własnej. Naszym celem jest udzielanie wsparcia użytkownikowi naszych produktów przez cały okres pracy urządzenia. Korzystanie z naszych usług pozwala naszym Klientom na znaczne obniżenie kosztów eksploatacji oraz zapewnia ciągłą, niezawodną pracę urządzeń odbiorczych. W przypadku zapytań prosimy o kontakt: tel. (22) , serwis@jmtronik.pl J-TRONIC Sp. z o.o. ul. Wapienna 4/ marketing@jmtronik.pl Niniejsza publikacja ma charakter informacyjny i nie stanowi oferty w rozumieniu prawa cywilnego. Prezentowane wykonania są przykładowe i istnieje możliwość modyfikacji funkcjonalności urządzenia. Szczegółowe parametry urządzeń zawiera instrukcja z opisem technicznym. tel. (22) fax (22) Papier oszczędzamy z natury.
