Wytyczne techniczne Marzec 2019/V0 System oznakowania aparatów rozdzielnicy GIS WN i NN Wytyczne techniczne NS/WT/2019/01 Część 1 Strona 1/7 KO: NS 1 Wymagania ogólne: System oznakowania aparatów

1 Wytyczne techniczne Marzec 2019/V0 System oznakowania aparatów rozdzielnicy GIS WN i NN Wytyczne techniczne NS/WT/2019/01 Część 1 Strona 1/7 KO: NS 1 Wymagania ogólne: System oznakowania aparatów rozdzielnicy GIS oprócz standardowo przyjętego do stosowania w energetyce sposobu oznaczania aparatów kodem Q lub innym dla danego modelu rozdzielnicy (np.: Q49, Q39, Q414, ), powinien uwzględniać dodatkowy sposób identyfikacji poszczególnych aparatów rozdzielnic typu GIS w formie opisów wskazujących na funkcję pełnioną przez poszczególne aparaty. System dodatkowego oznakowania rozdzielnic GIS dotyczy wszystkich rozdzielnic GIS WN i NN, instalowanych w : - rozdzielnice 220kV; - rozdzielnice 110kV jednosystemowe (układ H); - rozdzielnice dwusystemowe (opcjonalnie trzysystemowe). Dodatkowe oznakowanie rozdzielnic GIS składa się z dodatkowych opisów funkcji danego aparatu łączeniowego, realizowanych w formie naklejek. Miejsce mocowania naklejek obudowa napędu łącznika. Naklejki powinny posiadać następujące parametry: - wymiary naklejki: 100mmx60mm (długość x wysokość); - tekst -> czarne litery (pogrubione, rozmiar czcionki min 36, Calibri); - kolor tła -> żółty; -odporne na oddziaływanie UV. Wzory przykładowych naklejek zawiera załącznik nr 1. W rozdzielnicach dwu- i trzysystemowych, zastosowany zostanie dodatkowy system identyfikacji obudów napędów uziemników systemowych, w celu ograniczenia możliwości pomylenia obudów napędów tych uziemników podczas prac na ww. aparatach. System identyfikacji obudowy napędu uziemnika polegać ma na jednoznacznym oznakowaniu pokrywy i korpusu uziemnika znacznikiem w formie paska jednolitego koloru, obejmującego część pokrywy i korpusu danego uziemnika. Znacznik dodatkowo będzie wskaźnikiem poprawności montażu obudowy napędu danego uziemnika względem korpusu rozdzielnicy. Dla każdego uziemnika systemowego zostanie zastosowany inny kolor paska identyfikującego. Przykładowe zdjęcia zawiera załącznik nr 2. Niniejszy standard włącznie ze wszystkimi częściami jest chroniony prawami autorskimi. Każde powielanie bez zgody jest zabronione.

2 Strona 2/7 2 Opisy szczegółowe Rozdzielnice GIS dwu- i trzysystemowe: - uziemnik systemu (np. 1A, 1B, 2A, 2B, 3A, 3B); - uziemnik szybki systemu (np. 1A, 1B, 2A, 2B, 3A, 3B); - uziemnik szybki linii; - uziemnik szybki transformatora; - uziemnik szybki; - uziemnik pola; - odłącznik szynowy (np. 1A, 1B, 2A, 2B, 3A, 3B); - odłącznik szynowy z uziemnikiem pola; - odłącznik systemu; - odłącznik pomiaru napięcia; - odłącznik liniowy; - odłącznik liniowy z uziemnikiem pola; - odłącznik transformatorowy; - odłącznik transformatorowy z uziemnikiem pola; - oznakowanie systemu szyn zbiorczych (tj. System 1A, System 1B, System 2A, System 2B). Rozdzielnice GIS w układzie H: - uziemnik szyn sekcji 1; - uziemnik szyn sekcji 2; - uziemnik szybki szyn sekcji 1; - uziemnik szybki szyn sekcji 2; - uziemnik pola i szyn; - uziemnik szybki linii; - uziemnik szybki transformatora; - uziemnik pola; - odłącznik szynowy; - odłącznik liniowy; - odłącznik transformatorowy; - oznakowanie sekcji systemu (tj. Sekcja 1, Sekcja 2).

3 Strona 3/7 Załącznik nr 1. Przykładowe naklejki opis funkcjonalny: ODŁACZNIK SZYNOWY SYSTEMU 1A UZIEMNIK SZYBKI ODŁĄCZNIK LINIOWY Wymiary naklejki: 100mm x 60 mm. Parametry: czarne litery (pogrubione, rozmiar czcionki min.35, Calibri), tło żółte.

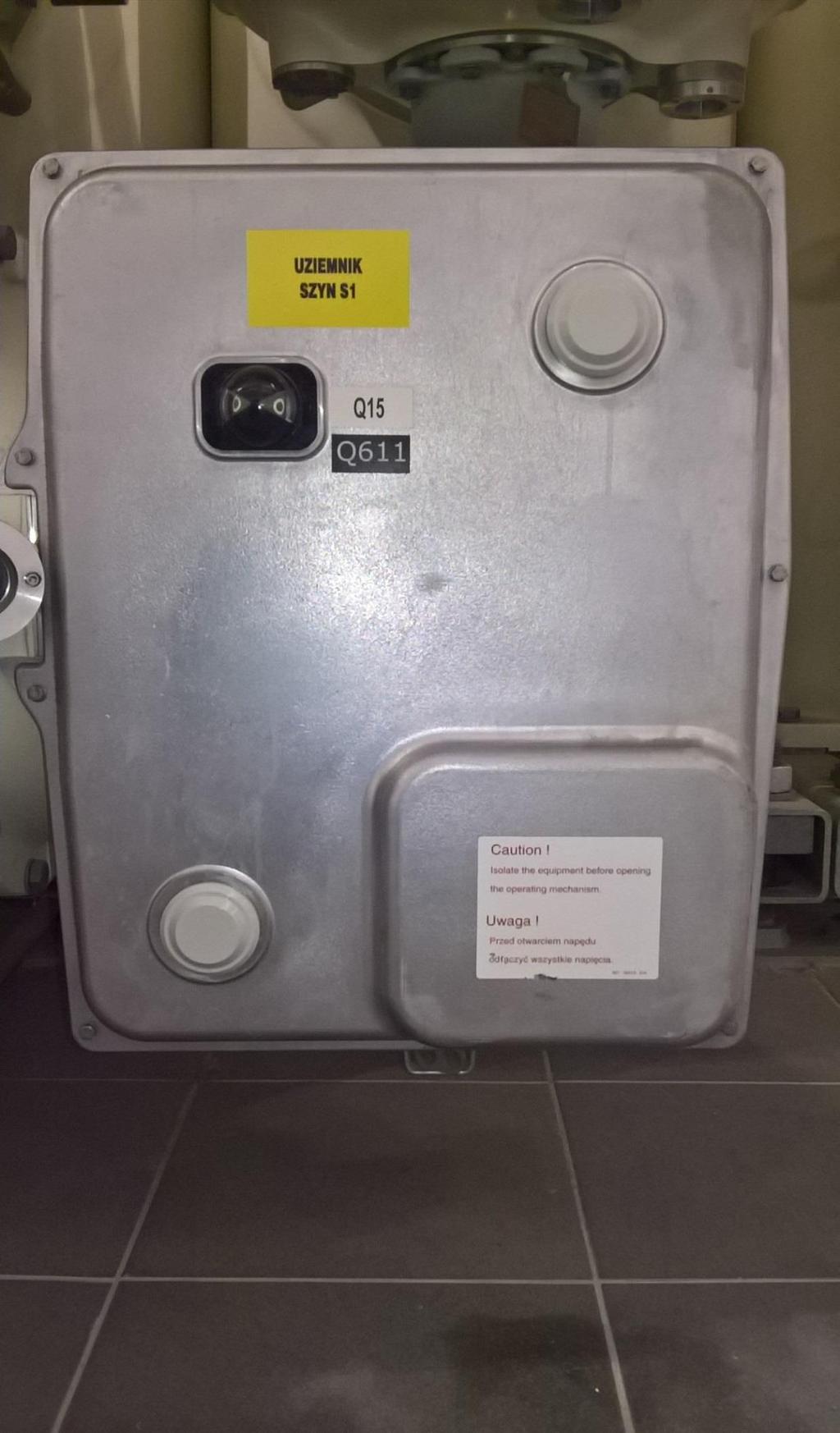

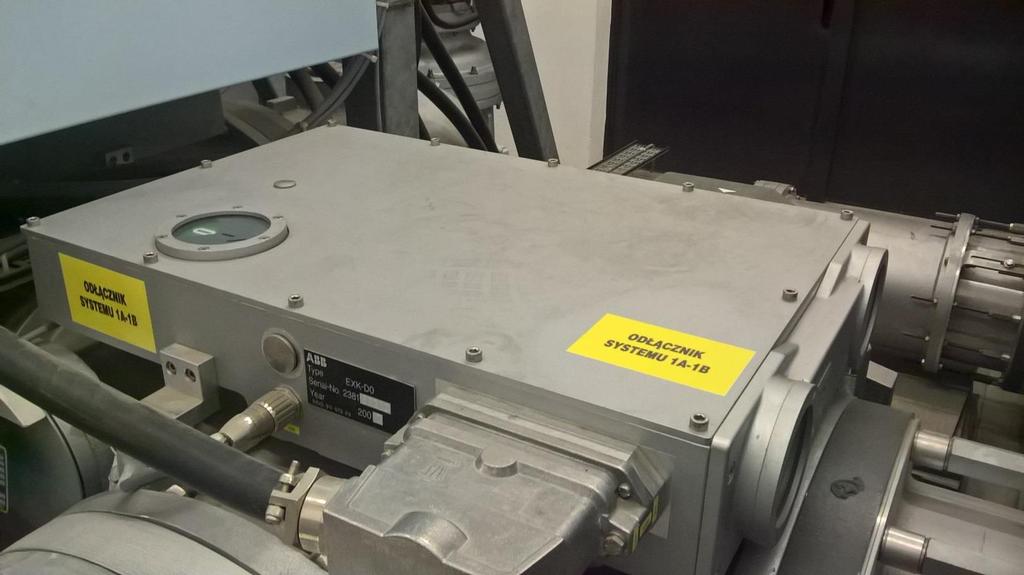

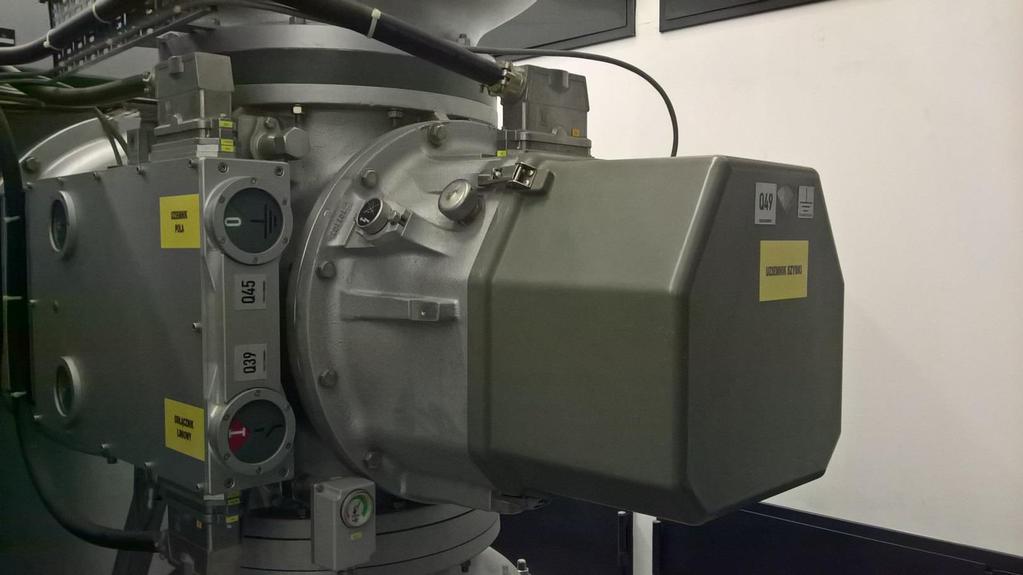

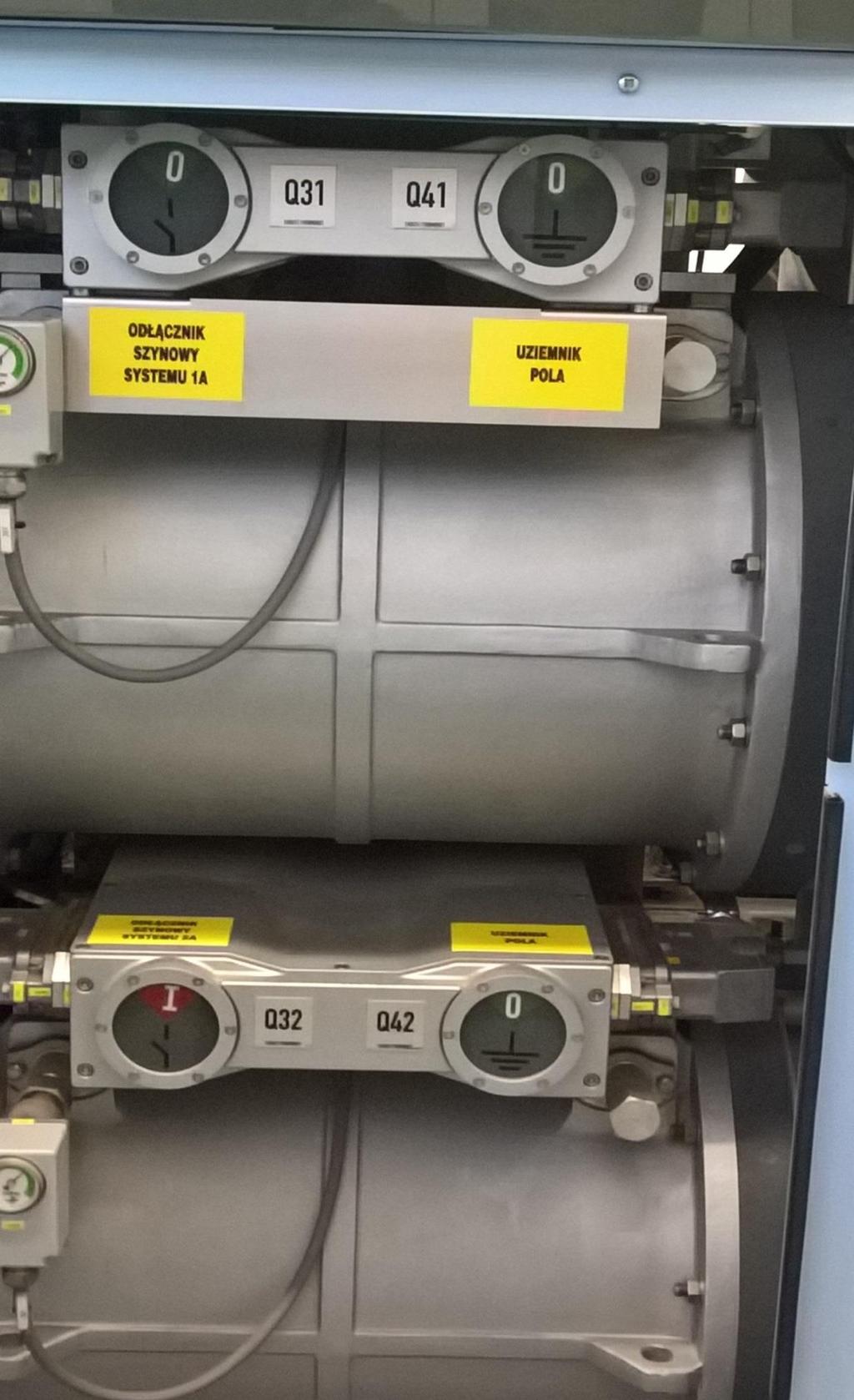

4 Strona 4/7 Przykładowe zdjęcia: Załącznik nr 2.

5 Strona 5/7

6 Strona 6/7

7 Strona 7/7
