1 PRZEDMIAR ROBÓT DOSTAWA I MONTAŻ STAŁYCH URZĄDZEŃ SPORTOWYCH ORAZ WYPOSAŻENIE SALI GIMNASTYCZNEJ Obiekt: Budowa zespołu oświatowego wraz z obiektami budowlanymi w rejonie ul. Bł. Karoliny KOD CPV: Standardowe wyposażenie sali gimnastycznej do siatkówki Sprzęt gimnastyczny Adres: 3716/3,3718/1,3717/3,3719/1,3741/2,3740/3,3738/12,3744/9,3756/3,3755/1, 3767/12,3766/10,3770/3,3775/3,3773/9,3786/2,3785/1,3791/2,3792/1,3793/1,3807/2,3806/1,3484/2,3481/1,3483/2,3482/1w Obr. 222 położonych w Rzeszowie Inwestor: Gmina Miasto Rzeszów, Rzeszów, ul Rynek 2 Wykonawca: PRACOWNIA PROJEKTOWA ARCHITEKTONICZNO-BUDOWLANA i Obsługa Inwestycyjna» O R L E W S K I « Rzeszów, ul. Wyspiańskiego 18D Sporządził: Danuta Orlewska Data opracowania: Marzec, 2015r.

2 1. Koszykówka boisko główne WYPOSAŻENIE STAŁE SALI GIMNASTYCZNEJ Nazwa artykułu J.m Iloś ć 1.1 Konstrukcja podwieszana tablic z napędem elektrycznym mocowana jest do konstrukcji nośnej stropu.(patrz załącznik 1) Wykonana z profili stalowych zamkniętych, malowanych proszkowo na kolor RAL Opuszczana i podnoszona za pomocą linek stalowych nawijanych na bęben silnika elektrycznego o napięciu 220V P=410W. Certyfikat bezpieczeństwa B 1.2 Mechanizm regulacji wysokości tablicy 105x180cm o gr 15mm na ramie metalowej malowanej RAL 5010 Wysokość do podłoża cm. Certyfikat bezpieczeństwa B 1.3Tablica do koszykówkiprofesjonalna. Wymiary 105x180cm o grubości 15mm. Wykonana z bezbarwnego szkła akrylowego umieszczonego w ramie stalowej usztywniającej, Spełniająca normy F.I.B.A. Certyfikat bezpieczeństwa B 1.4 Osłona dolnej krawędzi tablicy dla tablicy o wym. 180 x 105cm. Certyf Certyfikat bezpieczeństwa B 1.5 Obręcz do koszykówki uchylna, na sprężynach. Malowana lakierem proszkowym ( kolor zgodny z przepisami ) W komplecie z siatką turniejową. ( sznur 5 mm ) Norma F.I.B.A Certyfikat bezpieczeństwa B Montaż konstrukcji do koszykówki (1.1). Cena zawiera elementy mocujące dostosowane do istniejącej konstrukcji hali sportowej. C.j. Wart. %V AT VAT Wart.brutto 2. Koszykówka 2 boiska treningowe. Nazwa artykułu J.m Ilość C.j. Wart.

3 2.1Konstrukcja do koszykówki uchylna, składana w bok, Wysięgnik 120cm, wykonane z profili stalowych zamkniętych, malowanych lakierem proszkowym Ral 5010, mocowana bezpośrednio do słupów żelbetowych Spełniająca normy F.I.B.A Certyfikat bezpieczeństwa B 2.2 Mechanizm regulacji wysokości tablicy 90cm x 120cm. Mechanizm umożliwia regulowanie wysokości zawieszenia tablicy wraz z koszem w zakresie cm regulacja odbywa się za pomocą korbki. Pokrętła boczne usytuowane na rozsuwanych szynach prowadzących zapewniających blokadę tablicy na ustalonej wysokości. Certyfikat bezpieczeństwa B 2.3Tablica do koszykówki - treningowa.wymiary. 90x 120cm. o grubości 10mm.wykonana ze szkła akrylowego umieszczonego w ramie stalowej 2.4Osłona dolnej krawędzi tablicy dla tablicy o wym. 90 x 120cm. Wykonana z gąbki poliuretanowej 2.5Obręcz do koszykówki uchylna, na sprężynach. Malowana lakierem proszkowym ( kolor zgodny z przepisami ) wykonana z pręta stalowego. W komplecie z siatką turniejową.( sznur 5 mm ) Certyfikat bezpieczeństwa B Montaż konstrukcji uchylnej do koszykówki 2.1 do słupa. Cena powinna zawierać elementy mocujące. Montaż do słupów żelbetowych ( osie 22" i C1, 22"i F1 3. Siatkówka boisko główne Nazwa artykułu J.m Ilość C.j. Wart. 3.1 Słupki do siatkówki wraz z tulejami kpl. 1 aluminiowe, wielofunkcyjne z naciągiem wewnętrznym blokowanym mimośrodowo. Słupki wykonane ze profilu aluminiowego, mocowane w tulejach osadzonych w podłożu boiska. Nie wymagające odciągów od podłoża.

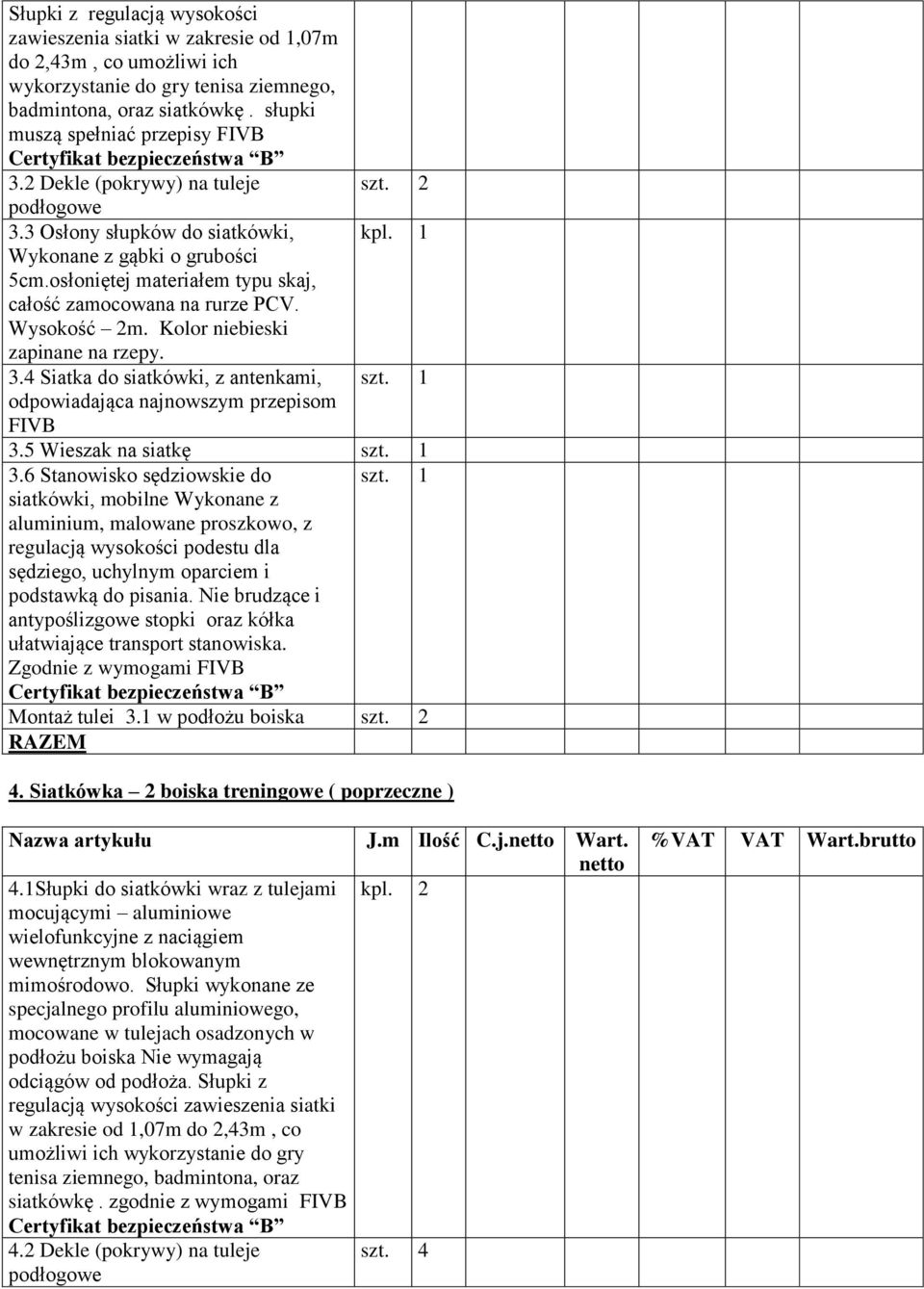

4 Słupki z regulacją wysokości zawieszenia siatki w zakresie od 1,07m do 2,43m, co umożliwi ich wykorzystanie do gry tenisa ziemnego, badmintona, oraz siatkówkę. słupki muszą spełniać przepisy FIVB 3.2 Dekle (pokrywy) na tuleje podłogowe 3.3 Osłony słupków do siatkówki, kpl. 1 Wykonane z gąbki o grubości 5cm.osłoniętej materiałem typu skaj, całość zamocowana na rurze PCV. Wysokość 2m. Kolor niebieski zapinane na rzepy. 3.4 Siatka do siatkówki, z antenkami, szt. 1 odpowiadająca najnowszym przepisom FIVB 3.5 Wieszak na siatkę szt Stanowisko sędziowskie do szt. 1 siatkówki, mobilne Wykonane z aluminium, malowane proszkowo, z regulacją wysokości podestu dla sędziego, uchylnym oparciem i podstawką do pisania. Nie brudzące i antypoślizgowe stopki oraz kółka ułatwiające transport stanowiska. Zgodnie z wymogami FIVB Montaż tulei 3.1 w podłożu boiska 4. Siatkówka 2 boiska treningowe ( poprzeczne ) Nazwa artykułu J.m Ilość C.j. Wart. 4.1Słupki do siatkówki wraz z tulejami kpl. 2 mocującymi aluminiowe wielofunkcyjne z naciągiem wewnętrznym blokowanym mimośrodowo. Słupki wykonane ze specjalnego profilu aluminiowego, mocowane w tulejach osadzonych w podłożu boiska Nie wymagają odciągów od podłoża. Słupki z regulacją wysokości zawieszenia siatki w zakresie od 1,07m do 2,43m, co umożliwi ich wykorzystanie do gry tenisa ziemnego, badmintona, oraz siatkówkę. zgodnie z wymogami FIVB 4.2 Dekle (pokrywy) na tuleje szt. 4 podłogowe

5 4.3 Osłony słupków do siatkówki, kpl. 2 Wykonane z gąbki o grubości 5cm.osłoniętej materiałem typu skaj, całość zamocowana na rurze PCV. Wysokość 2m. Kolor niebieskizapinane na rzepy 4.4 Siatka do siatkówki turniejowa z antenkami, obszyta z czterech stron taśmą Montaż tulei 4.1 w podłożu boiska 5. Piłka ręczna boisko główne Nazwa artykułu J.m Ilość C.j. Wart. Netto 5.1 Bramka do piłki ręcznej 2x3, aluminiowa, wolnostojąca,przenośna, składana Rama bramki kształtownik ( przekrój 80x80 ). Bramka wyposażona w aluminiowe (anodowane ) wsporniki do podtrzymywania siatki. Stalowe elementy złączne posiadają ochronne powłoki galwaniczne. Po złożeniu grubość bramki -15cm.Wykonane i znakowane zgodnie z normą IHF. Certyfikat bezpieczeństwa B 5.2 Siatki do piłki ręcznej z piłkochwytem, grubość sznurka 4mm, kolor biały 6.Piłkochwyty na ściany Nazwa artykułu J.m Ilość C.j. Wart. 6.1 Siatka ochronna zabezpieczająca m 2 80,0 przestrzeń otwarta nad klatką schodową o oczkach 30x30mm, gr. 5 %VAT VAT Wart.brutto 6.2 Siatka ochronna na oknach o wymiarach 5,4mx2,6m x 9 szt o oczkach 30x30mm., grubość splotu 5mm. m 2 126,5 Kolor siatki ochronnej niebieski. Montaż piłkochwytów na sali gimnastycznej (łącznie z elementami montażowymi wsporniki,olinowanie, m 2 206,5

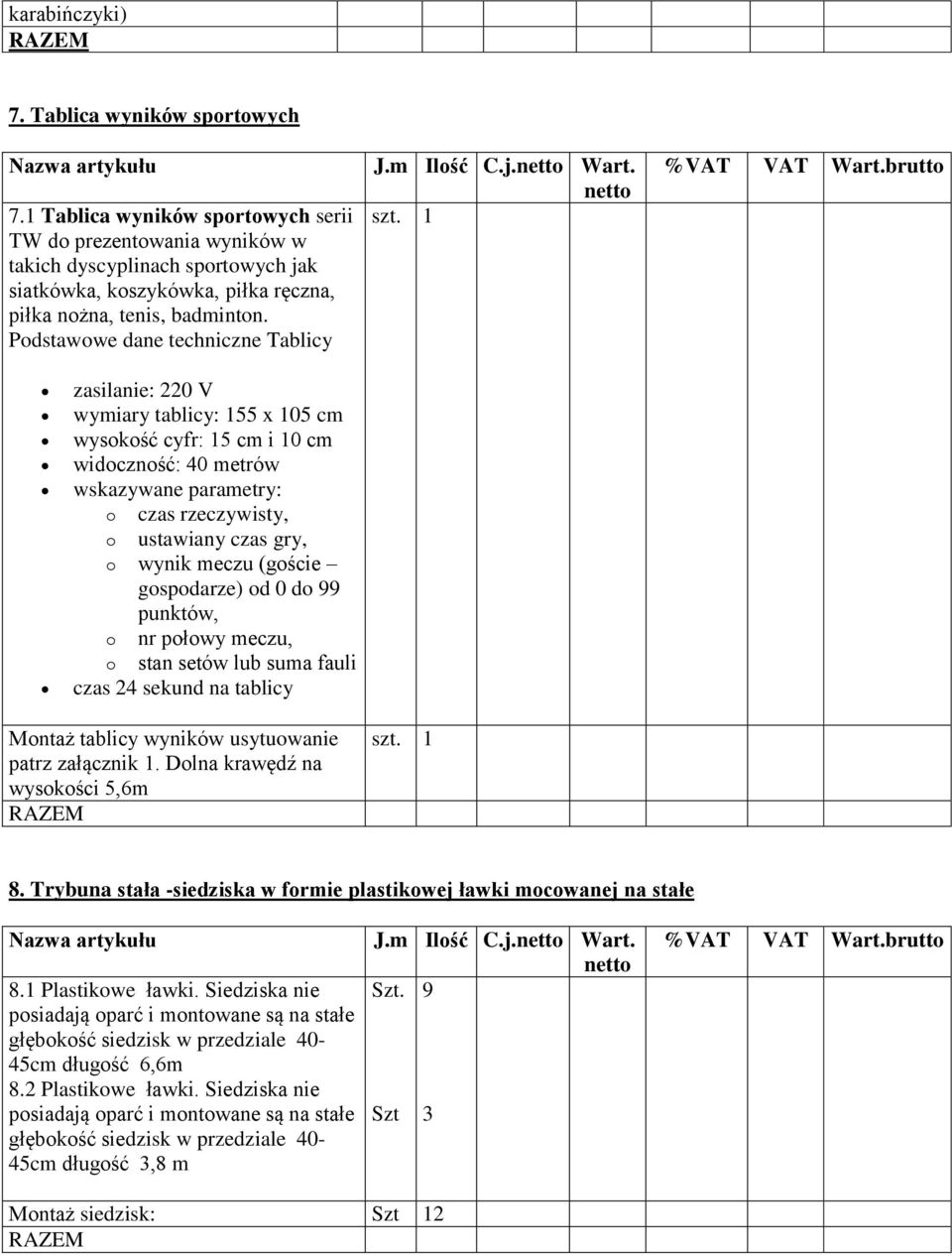

6 karabińczyki) 7. Tablica wyników sportowych Nazwa artykułu 7.1 Tablica wyników sportowych serii TW do prezentowania wyników w takich dyscyplinach sportowych jak siatkówka, koszykówka, piłka ręczna, piłka nożna, tenis, badminton. Podstawowe dane techniczne Tablicy J.m Ilość C.j. Wart. szt. 1 zasilanie: 220 V wymiary tablicy: 155 x 105 cm wysokość cyfr: 15 cm i 10 cm widoczność: 40 metrów wskazywane parametry: o czas rzeczywisty, o ustawiany czas gry, o wynik meczu (goście gospodarze) od 0 do 99 punktów, o nr połowy meczu, o stan setów lub suma fauli czas 24 sekund na tablicy Montaż tablicy wyników usytuowanie patrz załącznik 1. Dolna krawędź na wysokości 5,6m szt Trybuna stała -siedziska w formie plastikowej ławki mocowanej na stałe Nazwa artykułu 8.1 Plastikowe ławki. Siedziska nie posiadają oparć i montowane są na stałe głębokość siedzisk w przedziale 40-45cm długość 6,6m 8.2 Plastikowe ławki. Siedziska nie posiadają oparć i montowane są na stałe głębokość siedzisk w przedziale 40-45cm długość 3,8 m J.m Ilość C.j. Wart. Szt. 9 Szt 3 Montaż siedzisk: Szt 12

7 9. Kotara grodząca z napędem elektrycznym - 1 szt podział na dwa sektory Nazwa artykułu J.m Ilość C.j.nett o Wart. Netto 9.1 Kotara grodząca "tkanina + siatka". Do wysokości 3,0 m materiał przezroczysty, powyżej siatka o oczkach 10 x 10 cm. Kolor niebieski 9.2 Konstrukcja do pionowego podnoszenia i opuszczania kotary z napędem elektrycznym Materiał kotary jest opuszczany i podnoszony za pomocą linek nawijanych na bęben silnika elektrycznego o napięciu 230V, P=410W. Kotary projektuje się Podnoszenie i opuszczanie za pomocą sterownika zainstalowanego na ścianie hali (w miejscu wskazanym przez Inwestora), przez wciśnięcie przycisku jednobiegunowego (przycisk typu dzwonek). Certyfikat bezpieczeństwa "B" Montaż konstrukcji kurtyny grodzącej podnoszonej m 2 176,0 kpl 1 szt Drabinki gimnastyczne H=3,0m na długości 36m Nazwa artykułu J.m Ilość C.j. Wart. Netto 10.1 Drabinka gimnastyczna, przyścienna, wymiary 180x300 podwójna (90+90), wykonana z drewna bukowego malowana dwukrotnie lakierem bezbarwnym, mocowana do ściany Drabinka gimnastyczna, przyścienna, wymiary 150x150 podwójna (75+75), wykonana z drewna bukowego malowana dwukrotnie lakierem bezbarwnym, mocowana do szt. szt. 21 4

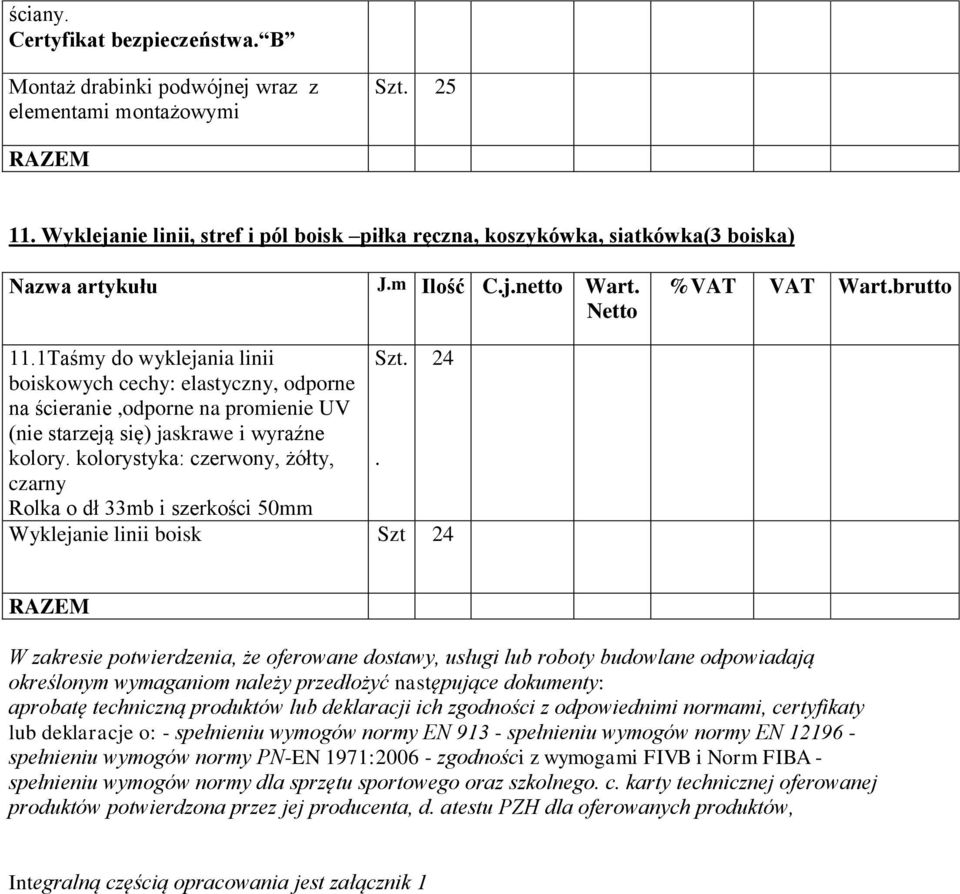

8 ściany. Certyfikat bezpieczeństwa. B Montaż drabinki podwójnej wraz z elementami montażowymi Szt Wyklejanie linii, stref i pól boisk piłka ręczna, koszykówka, siatkówka(3 boiska) Nazwa artykułu J.m Ilość C.j. Wart. Netto 11.1Taśmy do wyklejania linii Szt. 24 boiskowych cechy: elastyczny, odporne na ścieranie,odporne na promienie UV (nie starzeją się) jaskrawe i wyraźne kolory. kolorystyka: czerwony, żółty, czarny Rolka o dł 33mb i szerkości 50mm. Wyklejanie linii boisk Szt 24 W zakresie potwierdzenia, że oferowane dostawy, usługi lub roboty budowlane odpowiadają określonym wymaganiom należy przedłożyć następujące dokumenty: aprobatę techniczną produktów lub deklaracji ich zgodności z odpowiednimi normami, certyfikaty lub deklaracje o: - spełnieniu wymogów normy EN spełnieniu wymogów normy EN spełnieniu wymogów normy PN-EN 1971: zgodności z wymogami FIVB i Norm FIBA - spełnieniu wymogów normy dla sprzętu sportowego oraz szkolnego. c. karty technicznej oferowanej produktów potwierdzona przez jej producenta, d. atestu PZH dla oferowanych produktów, Integralną częścią opracowania jest załącznik 1
