1 1 OPIS DO PROJEKTU WYPOSAŻENIA NIERUCHOMEGO OBIEKTU DLA INWESTYCJI: PT.: BUDOWA HALI SPORTOWEJ DLA IV LICEUM SPIS WYPOSAŻENIA NIERUCHOMEGO: 1. HALA SPORTOWA: INWESTOR: URZĄD MIASTA KATOWICE UL. MŁYŃSKA 4, KATOWICE 1.1. Bramka do piłki ręcznej i mini piłki nożnej - 2 SZT. Profesjonalna, aluminiowa, o wymiarach 2.00 x 3.00, z łukami składanymi. Rama wykonana w całości (naroża bramki spawane na stałe) powoduje, że bramki do piłki cechuje wyjątkowo wysoka trwałość i sztywność. Haki mocujące siatkę wykonane są z tworzywa sztucznego. Wszystkie elementy poza ramą główną są cynkowane. Składana konstrukcja łuków umożliwia szybki montaż i demontaż oraz magazynowanie bramek. Mocowanie do podłoża hali przez przykręcenie w dolnej części łuku śrubami mocującymi do uchwytów zamocowanych na stałe w posadzce (cztery punkty mocowania na jedną bramkę). Do kompletu należy zakupić tuleje aluminiowe do parkietu wraz z pokrywami.

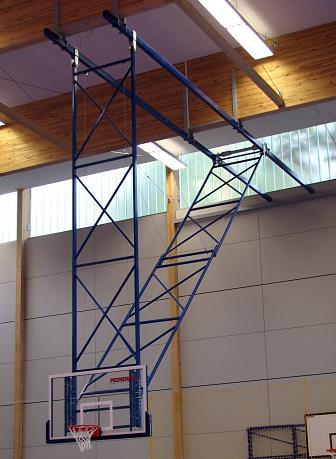

2 Kosze główne podwieszane z napędem elektrycznym - 2 SZT. Konstrukcja podwieszana tablic z napędem elektrycznym mocowana jest do konstrukcji nośnej stropu hali sportowej. Wykonana jest z profili stalowych zamkniętych, malowanych proszkowo (kolor grafitowy zbliżony do RAL 7016). Konstrukcja mocująca tablicę jest opuszczana i podnoszona za pomocą linek stalowych nawijanych na bęben silnika elektrycznego o napięciu 220V P=410W. Po opuszczeniu tablica układa się w pozycji pionowej (wysokość obręczy w stosunku do podłoża - 3,05 m). Sterowanie silnikami odbywa się za pomocą przycisków sterowniczych umieszczonych w kasetach. Ciężar jednej konstrukcji opuszczanej wraz z tablicą wynosi 250 kg. Długość wysięgnika dopasowana do parametrów hali. Certyfikat FIBA. Norma PN (Polska Norma) Kosze boczne podwieszane z napędem elektrycznym - 3 SZT. Konstrukcja podwieszana tablic z napędem elektrycznym mocowana jest do konstrukcji nośnej stropu hali sportowej. Wykonana jest z profili stalowych zamkniętych, malowanych proszkowo (kolor grafitowy zbliżony do RAL 7016). Konstrukcja mocująca tablicę jest opuszczana i podnoszona za pomocą linek stalowych nawijanych na bęben silnika elektrycznego o napięciu 220V P=410W. Po opuszczeniu tablica układa się w pozycji pionowej (wysokość obręczy w stosunku do podłoża - 3,05 m). Sterowanie silnikami odbywa się za pomocą przycisków sterowniczych

3 3 umieszczonych w kasetach. Ciężar jednej konstrukcji opuszczanej wraz z tablicą wynosi 250 kg. Długość wysięgnika dopasowana do parametrów hali. Norma FIBA. Certyfikat PN (Polska Norma) Kosze boczne uchylne z odciągami, składane w bok - 3 SZT. Konstrukcja pozwala na złożenia tablicy koszykówki w poziomie na ścianę przez ręczne odciągnięcie blokady przy pomocy specjalnego uchwytu. Konstrukcja wykonana z profili stalowych zamkniętych, malowanych proszkowo (kolor grafitowy zbliżony do RAL 7016). Mocowana do konstrukcji nośnej obiektu. Długość wysięgnika oraz kierunek składania dostosowane do parametrów hali sportowej. Tablice wykonane z przeźroczystej plexi o wymiarach 180x105 cm, dolna krawędź tablicy zabezpieczona osłoną. Obręcz kosza uchylna z siatką. Długość wysięgnika 320 cm. Norma FIBA. Certyfikat PN (Polska Norma) Kotara grodząca halę sportową - 2 SZT. Kotara grodząca "tkanina + siatka". Do wysokości 3,0 m materiał nieprzezroczysty lub przezroczysty, powyżej siatka o oczkach 10 x 10 cm. Kolor siatek i tkanin niebieski. Konstrukcja pionowego podnoszenia i opuszczania kotary, mocowana bezpośrednio do dźwigara, malowana proszkowo na kolor grafitowy zbliżony do RAL 7016.

4 Siatka do siatkówki 1 SZT. Słupki do siatkówki ze słupkami pełen system. Słupki wykonane z profilu aluminiowego 120x100x6mm przeznaczone są do profesjonalnej gry w siatkówkę. Grubość profilu zapewnia odpowiednią sztywność i zapobiega odkształceniu podczas użytkowania. Kolumna z mechanizmem napinania siatki umieszczona jest wewnątrz słupka - żaden element nie wystaje poza obrys słupka. Napinanie siatki odbywa się za pomocą zdejmowanej korbki od zewnętrznej strony słupka. Ustawienie wysokości siatki odbywa się za pomocą specjalnej przekładni umieszczonej w dolnej części słupka. Siatka o oczku 5x5cm. Wymiary: 9,5m x 1m, linki naciągowe: górnapolipropylenowa, dolna- polipropylenowa. Na zewnętrznej krawędzi każdej taśmy bocznej siatki zamocowana jest antenka. Antenka jest to elastyczny pręt o długości 1,80 m i średnicy 10 mm, wykonany z włókna szklanego lub podobnego materiału. Górna część antenki, wystająca 80 cm ponad siatkę, pomalowana jest w 10-centymetrowej szerokości paski w kontrastujących kolorach. Słupki w kolorze naturalnego aluminium. Do kompletu należy zakupić tuleje aluminiowe (2szt.) do parkietu wraz z pokrywami.

5 Podest sędziowski do siatkówki 3 SZT. Stanowisko wykonane z cienkościennych rur stalowych o średnicy 35mm i grubości ścianki 1,5mm. Rama podestu wykonana z profili stalowych 30x30x1,5mm, do niej przykręcona jest płyta ze sklejki wielowarstwowej 14mm, która jest pokryta wykładziną dywanową, antypoślizgową. Konstrukcja malowana lakierem proszkowym w kolorze zbliżonym do RAL Stanowisko posiada mechaniczną regulację wysokości podestu oraz kółka ułatwiające transport. Wyposażone w oparcie oraz pulpit do pisania (o wymiarach 23x10cm). Certyfikat jakości PN. Stanowisko zaprojektowane zgodnie z wymogami FIVB.

6 Siatka do mini siatkówki (poprzeczne boiska treningowe) 3 SZT. Słupki do siatkówki ze słupkami pełen system. Słupki wykonane z profilu aluminiowego 120x100x6mm przeznaczone są do profesjonalnej gry w siatkówkę. Grubość profilu zapewnia odpowiednią sztywność i zapobiega odkształceniu podczas użytkowania. Kolumna z mechanizmem napinania siatki umieszczona jest wewnątrz słupka - żaden element nie wystaje poza obrys słupka. Napinanie siatki odbywa się za pomocą zdejmowanej korbki od zewnętrznej strony słupka. Ustawienie wysokości siatki odbywa się za pomocą specjalnej przekładni umieszczonej w dolnej części słupka. Siatka o oczku 5x5cm. Wymiary: 7,5m x 1m, linki naciągowe: górnapolipropylenowa, dolna- polipropylenowa. Na zewnętrznej krawędzi każdej taśmy bocznej siatki zamocowana jest antenka. Antenka jest to elastyczny pręt o długości 1,80 m i średnicy 10 mm, wykonany z włókna szklanego lub podobnego materiału. Górna część antenki, wystająca 80 cm ponad siatkę, pomalowana jest w 10-centymetrowej szerokości paski w kontrastujących kolorach. Do kompletu należy zakupić tuleje aluminiowe (6szt.) do parkietu wraz z pokrywami Piłkochwyty na ścianach szczytowych szt. 2, ułożenie piłkochwytów wg rysunku architektonicznego. Siatka o wielkości oczka 8x8 cm, grubości 5 mm (grubość sznurka 5 mm). Mocowanie na lince stalowej oraz systemowych wspornikach do ścian i słupów. Wysokość siatki - 2,5m. Lokalizacja piłkochwytów podana na rysunku architektonicznym przyziemia. Kolor niebieski.

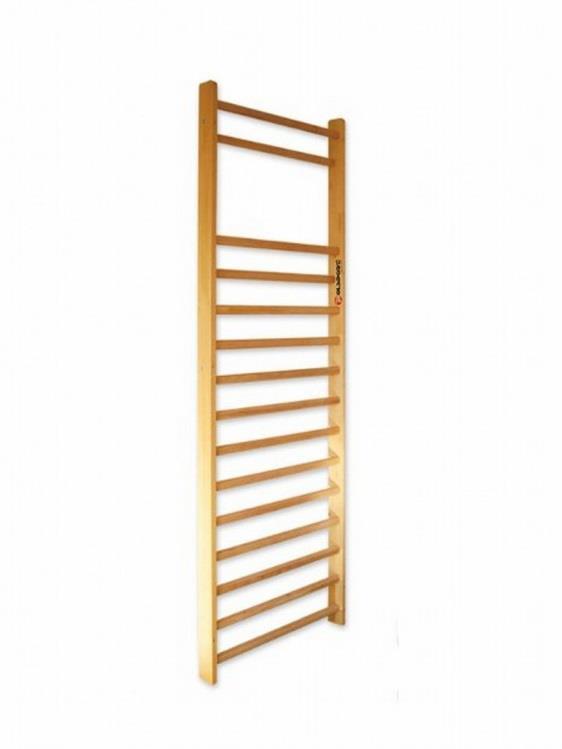

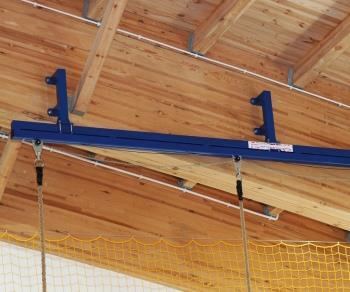

7 Drabinka gimnastyczna, podwójna 18 SZT. Drabinka gimnastyczna drewniana o wymiarach 1,8x2,5m, mocowana wspornikowo do ściany hali sportowej. Wsporniki podtrzymujące drabinki o długości 35cm (w celu schowania za drabinkami grzejników) Drabinka gimnastyczna, pojedyncza 8 SZT. Drabinka gimnastyczna drewniana o wymiarach 0,76x2,5m, mocowana wspornikowo do ściany hali sportowej. Wsporniki podtrzymujące drabinki o długości 35cm (w celu schowania za drabinkami grzejników) Konstrukcja lin i drabin - 1 SZT. Szyna jezdna służąca do zawieszania lin, drążków, kółek i drabinek gimnastycznych. Układ jezdny wykonany w specjalnej szynie, dzięki czemu zarówno rozkładanie jak i składanie odbywa się bardzo sprawnie. Rozkładanie polega na pociągnięciu pierwszej liny gimnastycznej w kierunku środka hali, po dojechaniu do końca szyny układ samoistnie się blokuje, zapewniając bezpieczne użytkowanie. Składanie polega na ściągnięciu zawieszonych przyrządów gimnastycznych na szynie sznurkiem i zablokowaniu o zaczep sznurka całego układu. Kolor grafitowy, zbliżony do RAL Tablica wyników profesjonalna model CA70 (1szt.) wg projektu elektrycznego

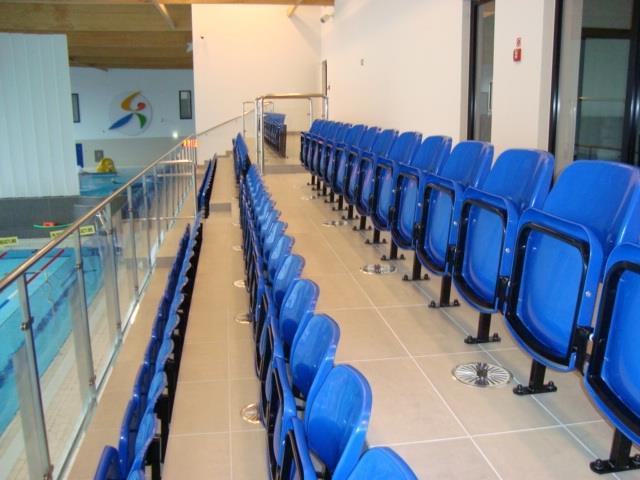

8 Siedziska na trybunie żelbetowej- 260 SZT. Krzesełka składane, PCV na konstrukcji stojącej przykręconej do podłoża. Siedziska i oparcia w kolorze grafitowym, zbliżonym do RAL Konstrukcja aluminiowa w naturalnym kolorze Materac ochronny na słupy- 10szt. Materac ochronny na słupy, grubość materaca 5cm, konstrukcja ze sklejki 0,5cm. Kolor grafitowy.

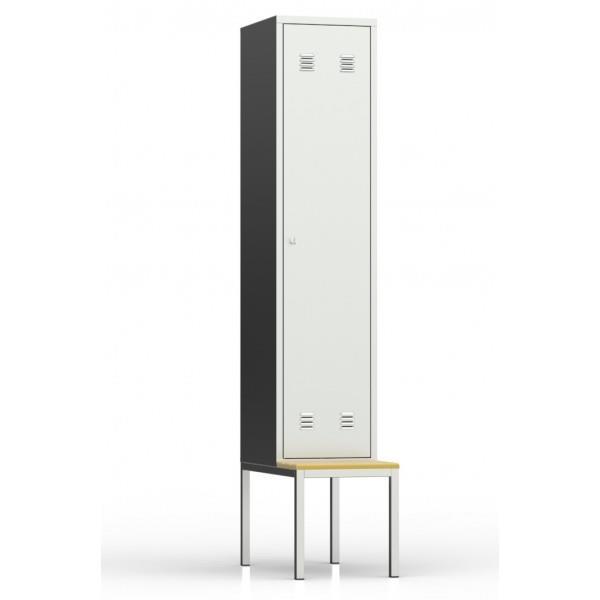

9 9 2. SALA FITNESS (SALA BALETOWA) W ISTNIEJĄCYM BUDYNKU SZKOŁY: 2.1 Lustra 14 SZT. Lustra foliowane, mocowane do ściany od poziomu posadzki, o wymiarach 100x200cm 14sztuk. 2.2 Lustro posturograficzne 1 SZT. 2.3 Poręcze do ćwiczeń baletowych 14 M.B. Poręcze drewniane jesionowe mocowane do ściany z lustrami za pośrednictwem wsporników ze stali nierdzewnej w sumie 14 metrów bieżących. 3. SIŁOWNIA AEROBOWA W ISTNIEJĄCYM BUDYNKU SZKOŁY: 3.1. Lustra - 7 SZT. Lustra foliowane, mocowane do ściany sali fitness od poziomu posadzki, o wymiarach 100x200cm 7 sztuk. 4. WYPOSAŻENIE ZAPLECZY SZATNIOWO-SANITARNYCH I TOALET. (w projektowanym budynku hali sportowej i istniejącym budynku Szkoły) 4.1. Szafka ubraniowa, sportowa 90 SZT. Pojedyncza szafa ubraniowa o wymiarach 180x30x50cm z wysuwaną ławką, - 90 sztuk (60 szt. w projektowanym budynku hali sportowej oraz 30 szt. w istniejącym budynku Szkoły), kolor biały. Szafki zamykane zamkami cylindrycznymi z ryglowaniem w jednym punkcie. Szafy wyposażona w drążek ubraniowy z 2 haczykami, drzwi perforowane.

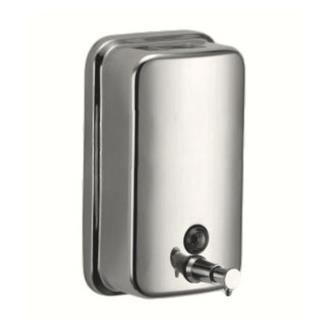

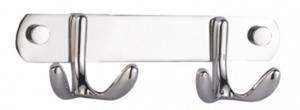

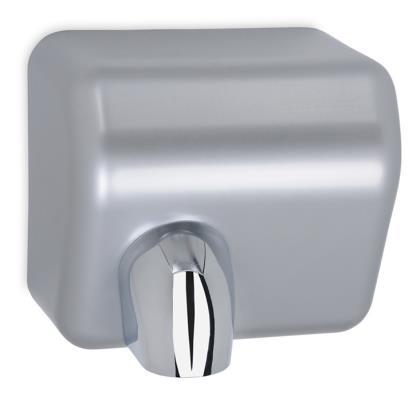

10 Lustra w łazienkach nad umywalkami - 22 SZT. Projektuje się lustra nad umywalkami o wymiarach 60x90cm, mocowane do ściany, ilość- 22 szt. (18 sztuk w projektowanym budynku hali sportowej oraz 4 sztuki w istniejącym budynku Szkoły) Lustra w łazienkach nad umywalkami dla osób niepełnosprawnych - 10 SZT. Projektuje się lustra nad umywalkami dla osób niepełnosprawnych o wymiarach 60x60cm, mocowane do ściany, uchylne w ramie z rury 25mm ze stali nierdzewnej, ilość- 10 szt. (6 sztuk w projektowanym budynku hali sportowej oraz 4 sztuki w istniejącym budynku Szkoły) Elektryczne suszarki do rąk - 15 SZT. (10 sztuk w projektowanym budynku hali sportowej i 5 sztuk w istniejącym budynku Szkoły). napięcie zasilające: 230V poziom hałasu - praca: 70dB moc grzewcza: 2500W poziom hałasu - suszenie: 70dB zasięg czujnika: 5-20 cm temperatura powietrza: >54 st. C prędkość powietrza: 108 km/h średni czas suszenia: sek. wymiary: 230x265x Wieszaki podwójne, na ubrania w pomieszczeniach natrysków - 12 SZT. Wieszaki podwójne, wykonane ze stali nierdzewnej, ilość- 12 sztuk (7 sztuk w projektowanym budynku hali sportowej i 5 sztuk w istniejącym budynku Szkoły) Uchwyt na papier toaletowy 16 SZT. Uchwyt na papier toaletowy ze stali nierdzewnej, ilość- 16 sztuk (13 sztuk w projektowanym budynku hali sportowej i 3 sztuki w istniejącym budynku Szkoły). 4.6 DOZOWNIK DO MYDŁA 32 szt. Dozownik do mydła wykonany ze stali nierdzewnej, ilość- 32 sztuki (24 sztuki w projektowanym budynku hali sportowej i 8 sztuk w istniejącym budynku Szkoły) Opracował: mgr inż. arch. Grzegorz Pełczyński nr upr. arch. WP-OIA/OKK/UpB/48/2008
