Wprowadzenie opcjonalnego adaptora linki sterowania regulatorem obrotów w silnikach ROTAX typ 912i (wszystkie wersje)

Transkrypt

1 Wprowadzenie opcjonalnego adaptora linki sterowania regulatorem obrotów w silnikach ROTAX typ 912i (wszystkie wersje) ATA System: Hydrauliczny regulator obrotów śmigła 1) Zastosowanie Aby osiągnąć zadowalające efekty, procedury zawarte w niniejszym dokumencie muszą być wykonywane za pomocą zatwierdzonych metod oraz zgodnie z obowiązującymi przepisami narodowymi. BRP-Rotax GmbH & Co KG. nie ponosi odpowiedzialności za jakość wykonanych prac oraz zgodność ich wykonania z wymaganiami niniejszego dokumentu. 1.1) Dotyczy silników Adaptor linki sterowania regulatorem obrotów może być stosowany we wszystkich wersjach silników ROTAX typu: is Sport: wszystkie isc Sport: wszystkie UWAGA 1.2) Powiązane dokumenty techniczne (ASB/SB/SI/SL) brak Adaptor linki sterowania regulatorem obrotów nie jest ujęty w arkuszu danych Typu Silnika i nie jest ujęty w wymaganiach ASTM. Certyfikacja adaptora linki sterowania regulatorem obrotów leży po st ronie budo wniczego st atku po wietrznego i winna być dokonana wraz z certyfikacją płatowca. 1.3) Przyczyna wydania W trakcie ciągłego doskonalenia i standaryzacji wprowadzono nowy adaptor linki sterowania regulatorem obrotów (PN ) jako część opcjonalną. Ten opc jonalny a daptor obrotów umożliwia pewne podłączenie linki sterowania regulatorem obrotów śmigła do kolektora ssącego. 1.4) Przedmiot Wprowadzenie nowego adaptora linki sterowania regulatorem obr otów w si lnikach ROTAX typ 912i (wszystkie wersje). 1.5) Termin wykonania Brak tylko informacyjnie Nie zastosowanie się może być przyczyną poważnych obrażeń OSTRZEŻENIE lub śmierci! 1.6) Zatwierdzenie Brak. 1.7) Czasochłonność Szacowana ilość roboczogodzin: silnik zabudowany na st atku powietrznym ponieważ nakład pracy na wykonanie biuletynu zależy od sposobu zabudowy silnika, nie jest on możliwy do oszacowania przez producenta. 27 Wrzesień 2017 Aktualna dokumentacja, patrz: strona 1 z 6

2 1.8) Dane masowe zmiana ciężaru - bez zmian moment bezwładności - brak wpływu 1.9) Obciążenie elektryczne bez zmian 1.10) Oprogramowanie towarzyszące bez zmian 1.11) Dokumentacja związana Oprócz niniejszych informacji technicznych stosować się do aktualnych wydań: - Katalog Części Zamiennych (IPC) - Instrukcja Zabudowy (IM) - Instrukcja Obsługi Technicznej (MML) Liniowa WSKAZÓWKA: Aktualność dokumentacji można określić, sprawdzając wykaz zmian w danej I nstrukcji. P ierwsza k olumna w ykazu pok azuje nu mer zmiany. Porównaj numer zmiany z aktualnym numerem w wykazie dokumentacji ROTAX, dostępnym na stronie Uaktualnienia i strony ze zmianami mogą być pobierane bezpłatnie. 1.12) Inna dokumentacja związana brak 1.13) Zamienność części - nie dotyczy 2) Informacja materiałowa 2.1) Materiał koszt i dostępność Cena i warunki zamówienia materiałów będą dostarczone na życzenie przez Autoryzowanych Dystrybutorów ROTAX lub ich Centra Serwisowe. 2.2) Informacja o współudziale producenta Brak 2.3) Materiały wymagane na jeden silnik wymagane części: Nowy Nr kat. Ilość/ Nazwa Zastosowanie silnik Adaptor linki sterowania regulatorem zespół składający się z: Śruba imbusowa M5x10 kolektor ssący/regulator Podkładka 5,3 kolektor ssący/regulator Tulejka kolektor ssący/regulator strona 2 z 6

3 3) Wykonanie / Instrukcje WSKAZÓWKA: Przed przystąpieniem do prac przeczytaj całą dokumentację, tak by upewnić się że procedury i wymagania są całkowicie zrozumiałe. Wykonanie Wszystkie prace muszą być wykonane i zatwierdzone przez jedną z następujących osób lub instytucji: - ROTAX - Autoryzowany Dystrybutor lub jego Ośrodek Serwisowy - Osoby z a ktualnym pr zeszkoleniem na od powiedni t yp s ilnika. T ylko a utoryzowany personel (irmt, poziom Obsługa Techniczna Bazowa). WSKAZÓWKA: Wszystkie prace muszą być wykonane zgodnie z wymaganiami odnośnej Instrukcji Obsługi Technicznej. Instrukcje bezpieczeństwa OSTRZEŻENIE Oznacza instrukcję, której nieprzestrzeganie może spowodować poważne obrażenia, włączając możliwość śmierci. PRZESTROGA Wskazuje instrukcję, której nieprzestrzeganie może spowodować mniejsze lub umiarkowane obrażenia. UWAGA Wskazuje instrukcję, której nieprzestrzeganie może spowodować poważne uszkodzenie silnika lub jego podzespołu. WSKAZÓWKA ŚRODOWISKOWA Wskazówka środowiskowa podaje porady i zachowania mające na celu ochronę środowiska naturalnego. 3.1) Instrukcje - powiązane informacje Po informacje dotyczące kolektora ssącego 1/3, osi ob rotu regulatora i st erowania regulatorem odnieś się do odpowiedniej Instrukcji Zabudowy, rozdział o raz Przestrzegaj instrukcji oraz wymagań zabudowy producenta UWAGA regulatora i linki sterowania regulatorem. 3.2) Obsługa techniczna (Liniowa) - powiązane informacje Zakres prac Sprawdź czy nie są wytarte lub zużyte ramię regulatora obrotów, połówki tulejki adaptora linki sterowania r egulatorem i podłączenie na kolektorze ssącym. Przedziały godzin pracy 100 h 200 h X Odnośny rozdział Patrz odpowiednia Instrukcja Obsługi Technicznej (Liniowa) Terminarz prac okresowych. WSKAZÓWKA: Przestrzegaj instrukcji oraz wymagań zabudowy producenta regulatora i linki sterowania regulatorem. strona 3 z 6

4 3.3) Obsługa techniczna (Bazowa) - powiązane informacje Umieść obie połówki tulejki adaptora na okuciu linki sterowania (patrz rys. 3), tak by wewnętrzny wypust znalazł się w rowku okucia linki. Wsuń okucie linki (poz. 4, r ys 1) wraz z połówkami tulejki adaptora (poz. 1, r ys. 1) w gniazdo na kolektorze ssącym 1/3 (patrz rys. 1 i 2) i przymocuj dźwignię regulatora. Adaptor j est utrzymywany we właściwej pozycji poprzez śrubę imbusową M5x10 PN (zabezpieczoną Loctite m 243), (poz. 2, rys. 1) wraz z podkładką 5,3 PN (poz. 3, rys. 1). 3.4) Próba silnika Przeprowadź próbę silnika włącznie z testem LINI A i B, sprawdzeniem na podcieki oraz sprawdzeniem zakresu działania regulatora obrotów śmigła. Patrz r ozdz IOT Liniowa dla danego silnika, aktualne wydanie. 3.5) Podsumowanie Powyższe prace (sekcja 3), winny być przeprowadzane zgodnie z terminami podanymi sekcji 1.5). Znacznik zmiany na marginesie strony wskazuje na zmianę w tekście lub grafice. W zależności od położenia geograficznego, dokument może być tłumaczony na inne języki, jednakże za jakość tłumaczenia ROTAX nie ponosi żadnej odpowiedzialności. W przypadku wątpliwości obowiązujący jest oryginalny tekst angielski or az j ednostki metryczne (Układ SI). 3.6) Zapytania Zapytania odnoszące się do niniejszego biuletynu należy wysyłać do autoryzowanego dystrybutora ROTAX dla danego terytorium. Wykaz wszystkich dystrybutorów znajduje się na stronie strona 4 z 6

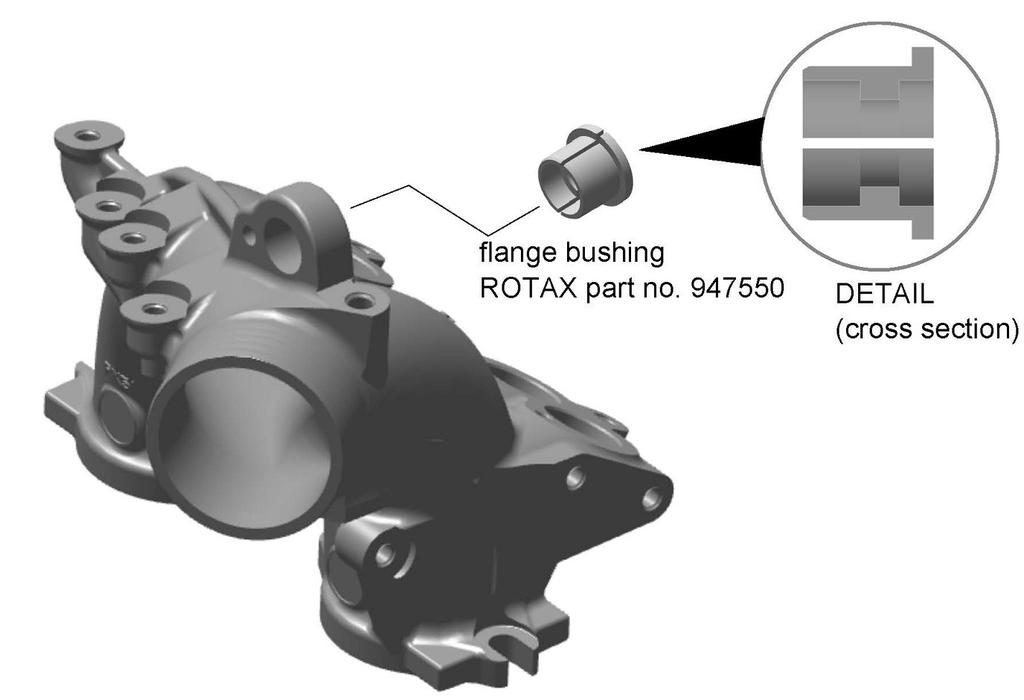

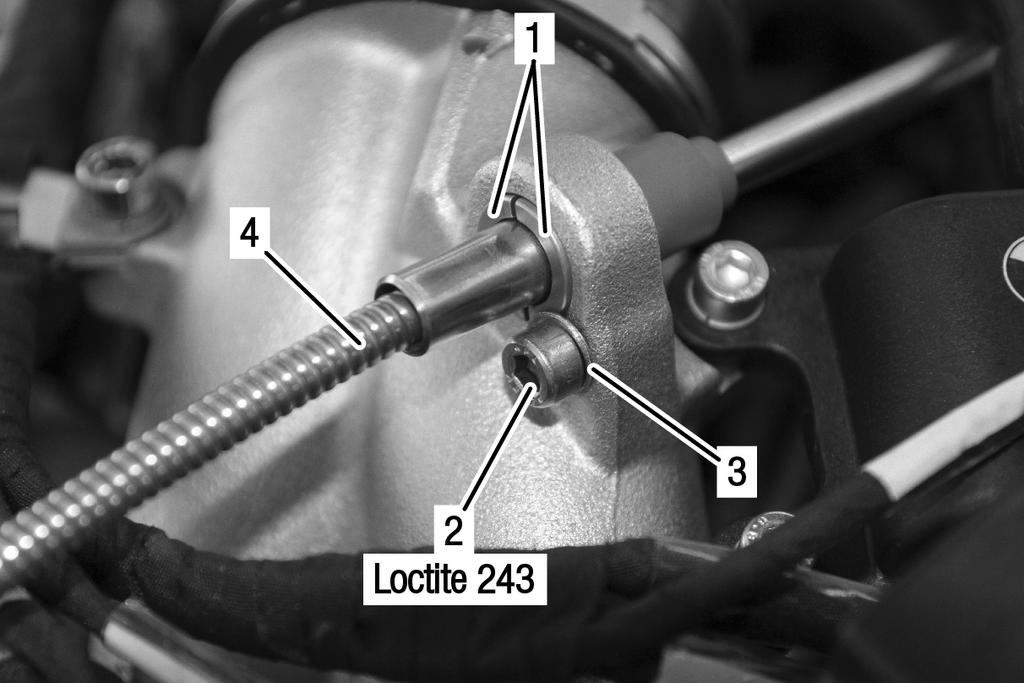

5 4) Załącznik Poniższe rysunki powinny dostarczyć dodatkowych informacji: 1) Połówki tulejki adaptora 2) Śruba imbusowa M5x10 3) Podkładka 5,3 4) Linka sterowania regulatorem Rys. 1 Rys. 2 strona 5 z 6

6 (e.g A-750 VERNIER CONTROL) Rys. 3 WSKAZÓWKA: Rysunki w tym dokumencie pokazują typową budowę i mogą one nie przedstawiać wszystkich szczegółów lub dokładnego kształtu części, które spełniają tę samą lub podobną funkcję. Widoki zespołów nie są rysunkami technicznymi i spełniają jedynie funkcję informacyjną. W celu uzyskania szczegółowych danych należy odnieść się do aktualnej dokumentacji technicznej silnika, danego typ. strona 6 z 6
