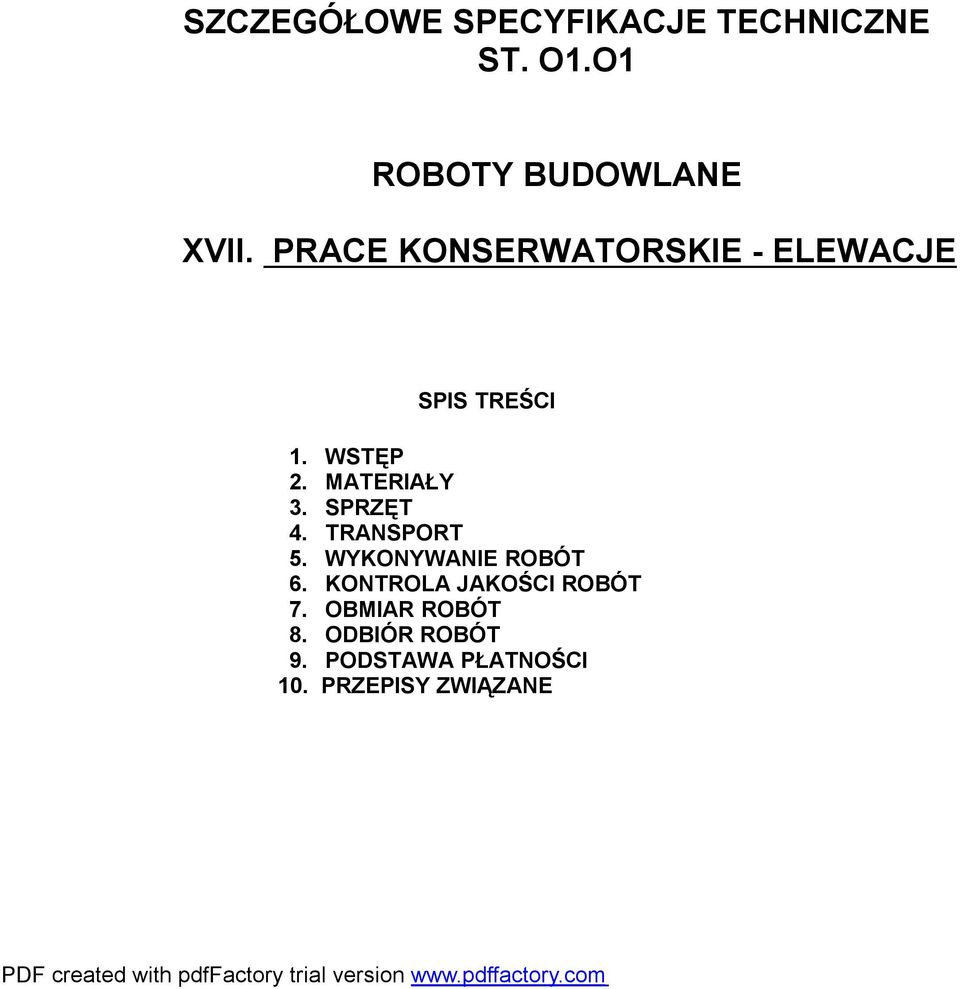

1 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE ST. O1.O1 ROBOTY BUDOWLANE XVII. PRACE KONSERWATORSKIE - ELEWACJE SPIS TREŚCI 1. WSTĘP 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONYWANIE ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. OBMIAR ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE

2 1. WSTĘP 1.1 Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót konserwatorskich ceglanej elewacji budynku w Pruszczu Gdańskim przy ul. Wojska Polskiego Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z rewitalizacją elewacji zabytkowego budynku w zakresie zabiegów konserwatorskich : - ścian elewacyjnych z cegły licowanej, - elementów ozdobnych wykonanych jw. z cegły licówki jak :gzymsy, pilastry, - detali architektonicznych, - cokołów kamiennych, 1.3 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami inspektora nadzoru robot budowlanych. Prace konserwatorskie muszą być wykonywane przez osoby posiadające wymagane kwalifikacje i uprawnienia konserwatorskie. Podjęcie prac remontowych na rozpatrywanym obiekcie wymaga uprzedniego wydania zezwolenia na prowadzenie prac budowlanych - konserwatorskich. Prace remontowe na elewacjach wymagają ustawienia rusztowań i zajęcia chodnika przy ul. Wojska Polskiego na co należy uzyskać odpowiednią zgodę od zarządcy dróg i chodników. Na okres prowadzonych robót remontowych należy odpowiednio zabezpieczyć przejścia piesze w bezpośrednim sąsiedztwie obiektu.. 2. MATERIAŁY 2.1 Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne. Program prac konserwatorskich zawarty w dokumentacji projektowej uwzględnia materiały i technologię renowacji obiektów zabytkowych w systemie STO-ISPO-TUBAG. dopuszczone do stosowania w budownictwie oraz posiadające atesty higieniczne i deklaracje zgodności. Zaprojektowany zakres prac konserwatorskich należy wykonać w oparciu o w/w technologie i materiały lub rozwiązania zaproponowane o porównywalnych parametrach z przyjętymi w dokumentacji i zaakceptowanymi przez projektanta oraz inspektora nadzoru konserwatorskiego jak np. REMMERS, RAYOSAN.

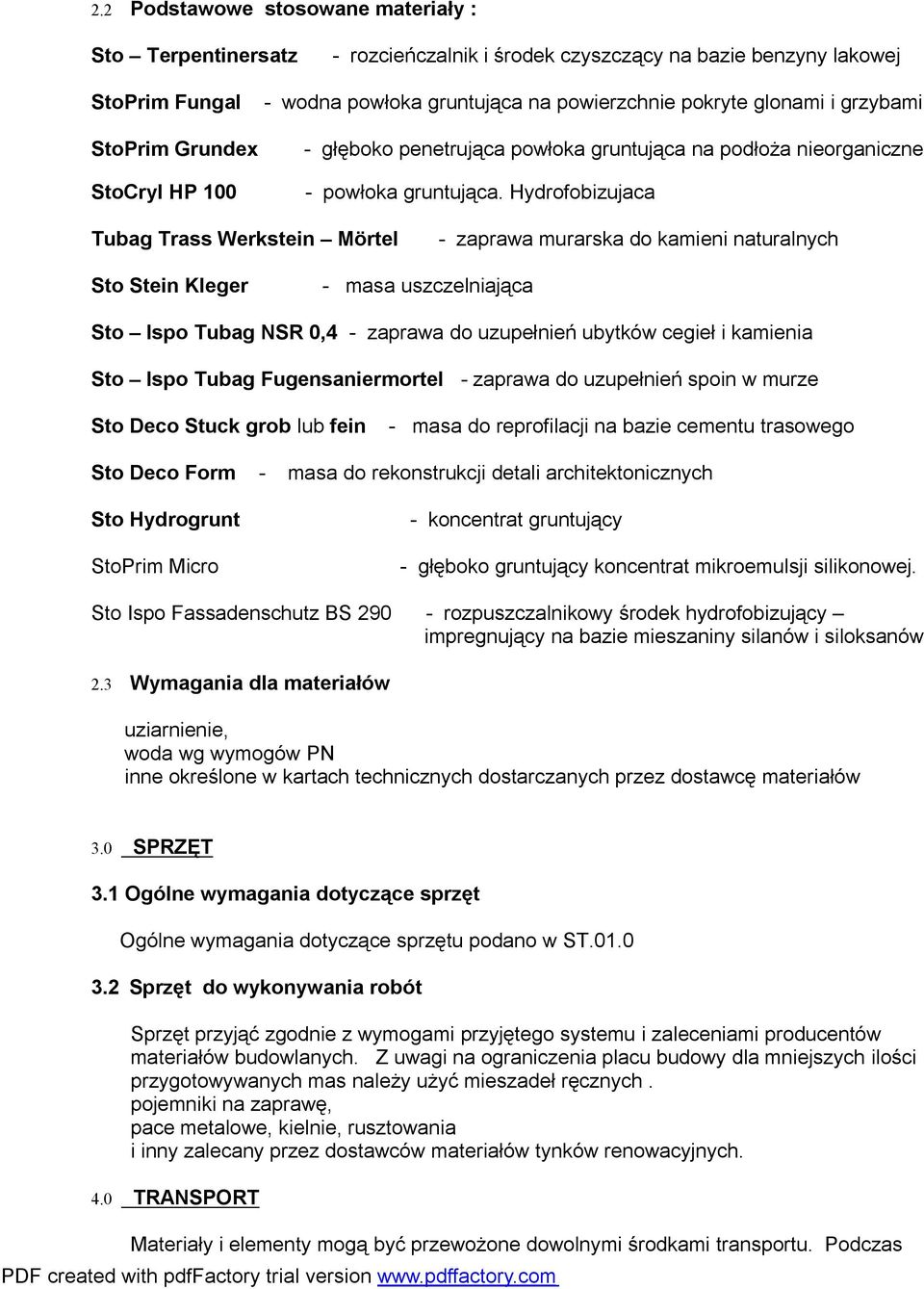

3 2.2 Podstawowe stosowane materiały : Sto Terpentinersatz - rozcieńczalnik i środek czyszczący na bazie benzyny lakowej StoPrim Fungal StoPrim Grundex StoCryl HP wodna powłoka gruntująca na powierzchnie pokryte glonami i grzybami - głęboko penetrująca powłoka gruntująca na podłoża nieorganiczne - powłoka gruntująca. Hydrofobizujaca Tubag Trass Werkstein Mörtel - zaprawa murarska do kamieni naturalnych Sto Stein Kleger - masa uszczelniająca Sto Ispo Tubag NSR 0,4 - zaprawa do uzupełnień ubytków cegieł i kamienia Sto Ispo Tubag Fugensaniermortel - zaprawa do uzupełnień spoin w murze Sto Deco Stuck grob lub fein - masa do reprofilacji na bazie cementu trasowego Sto Deco Form - masa do rekonstrukcji detali architektonicznych Sto Hydrogrunt StoPrim Micro - koncentrat gruntujący - głęboko gruntujący koncentrat mikroemulsji silikonowej. Sto Ispo Fassadenschutz BS rozpuszczalnikowy środek hydrofobizujący impregnujący na bazie mieszaniny silanów i siloksanów 2.3 Wymagania dla materiałów uziarnienie, woda wg wymogów PN inne określone w kartach technicznych dostarczanych przez dostawcę materiałów 3.0 SPRZĘT 3.1 Ogólne wymagania dotyczące sprzęt Ogólne wymagania dotyczące sprzętu podano w ST Sprzęt do wykonywania robót Sprzęt przyjąć zgodnie z wymogami przyjętego systemu i zaleceniami producentów materiałów budowlanych. Z uwagi na ograniczenia placu budowy dla mniejszych ilości przygotowywanych mas należy użyć mieszadeł ręcznych. pojemniki na zaprawę, pace metalowe, kielnie, rusztowania i inny zalecany przez dostawców materiałów tynków renowacyjnych. 4.0 TRANSPORT Materiały i elementy mogą być przewożone dowolnymi środkami transportu. Podczas

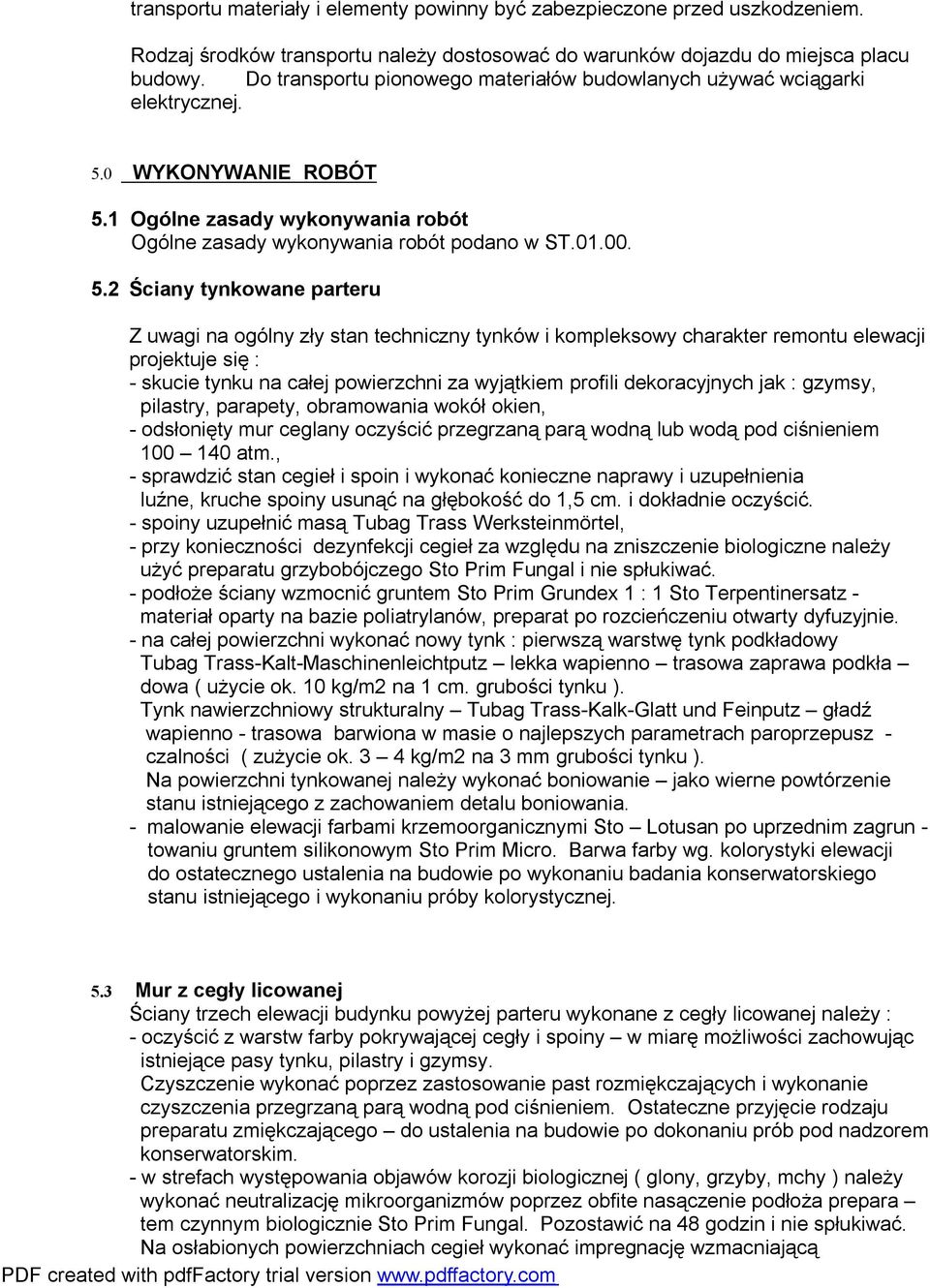

4 transportu materiały i elementy powinny być zabezpieczone przed uszkodzeniem. Rodzaj środków transportu należy dostosować do warunków dojazdu do miejsca placu budowy. Do transportu pionowego materiałów budowlanych używać wciągarki elektrycznej. 5.0 WYKONYWANIE ROBÓT 5.1 Ogólne zasady wykonywania robót Ogólne zasady wykonywania robót podano w ST Ściany tynkowane parteru Z uwagi na ogólny zły stan techniczny tynków i kompleksowy charakter remontu elewacji projektuje się : - skucie tynku na całej powierzchni za wyjątkiem profili dekoracyjnych jak : gzymsy, pilastry, parapety, obramowania wokół okien, - odsłonięty mur ceglany oczyścić przegrzaną parą wodną lub wodą pod ciśnieniem atm., - sprawdzić stan cegieł i spoin i wykonać konieczne naprawy i uzupełnienia luźne, kruche spoiny usunąć na głębokość do 1,5 cm. i dokładnie oczyścić. - spoiny uzupełnić masą Tubag Trass Werksteinmörtel, - przy konieczności dezynfekcji cegieł za względu na zniszczenie biologiczne należy użyć preparatu grzybobójczego Sto Prim Fungal i nie spłukiwać. - podłoże ściany wzmocnić gruntem Sto Prim Grundex 1 : 1 Sto Terpentinersatz - materiał oparty na bazie poliatrylanów, preparat po rozcieńczeniu otwarty dyfuzyjnie. - na całej powierzchni wykonać nowy tynk : pierwszą warstwę tynk podkładowy Tubag Trass-Kalt-Maschinenleichtputz lekka wapienno trasowa zaprawa podkła dowa ( użycie ok. 10 kg/m2 na 1 cm. grubości tynku ). Tynk nawierzchniowy strukturalny Tubag Trass-Kalk-Glatt und Feinputz gładź wapienno - trasowa barwiona w masie o najlepszych parametrach paroprzepusz - czalności ( zużycie ok. 3 4 kg/m2 na 3 mm grubości tynku ). Na powierzchni tynkowanej należy wykonać boniowanie jako wierne powtórzenie stanu istniejącego z zachowaniem detalu boniowania. - malowanie elewacji farbami krzemoorganicznymi Sto Lotusan po uprzednim zagrun - towaniu gruntem silikonowym Sto Prim Micro. Barwa farby wg. kolorystyki elewacji do ostatecznego ustalenia na budowie po wykonaniu badania konserwatorskiego stanu istniejącego i wykonaniu próby kolorystycznej. 5.3 Mur z cegły licowanej Ściany trzech elewacji budynku powyżej parteru wykonane z cegły licowanej należy : - oczyścić z warstw farby pokrywającej cegły i spoiny w miarę możliwości zachowując istniejące pasy tynku, pilastry i gzymsy. Czyszczenie wykonać poprzez zastosowanie past rozmiękczających i wykonanie czyszczenia przegrzaną parą wodną pod ciśnieniem. Ostateczne przyjęcie rodzaju preparatu zmiękczającego do ustalenia na budowie po dokonaniu prób pod nadzorem konserwatorskim. - w strefach występowania objawów korozji biologicznej ( glony, grzyby, mchy ) należy wykonać neutralizację mikroorganizmów poprzez obfite nasączenie podłoża prepara tem czynnym biologicznie Sto Prim Fungal. Pozostawić na 48 godzin i nie spłukiwać. Na osłabionych powierzchniach cegieł wykonać impregnację wzmacniającą

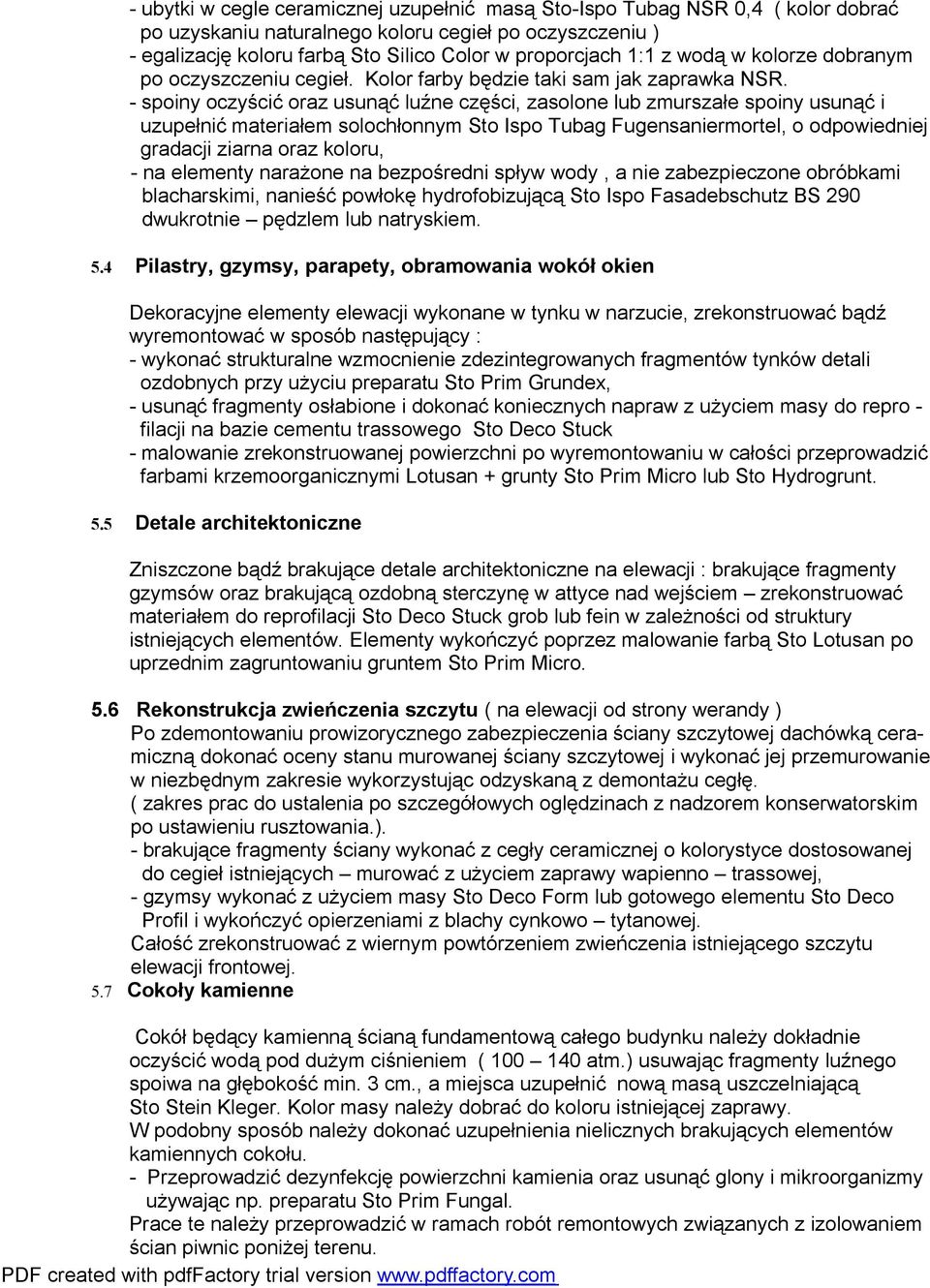

5 - ubytki w cegle ceramicznej uzupełnić masą Sto-Ispo Tubag NSR 0,4 ( kolor dobrać po uzyskaniu naturalnego koloru cegieł po oczyszczeniu ) - egalizację koloru farbą Sto Silico Color w proporcjach 1:1 z wodą w kolorze dobranym po oczyszczeniu cegieł. Kolor farby będzie taki sam jak zaprawka NSR. - spoiny oczyścić oraz usunąć luźne części, zasolone lub zmurszałe spoiny usunąć i uzupełnić materiałem solochłonnym Sto Ispo Tubag Fugensaniermortel, o odpowiedniej gradacji ziarna oraz koloru, - na elementy narażone na bezpośredni spływ wody, a nie zabezpieczone obróbkami blacharskimi, nanieść powłokę hydrofobizującą Sto Ispo Fasadebschutz BS 290 dwukrotnie pędzlem lub natryskiem. 5.4 Pilastry, gzymsy, parapety, obramowania wokół okien Dekoracyjne elementy elewacji wykonane w tynku w narzucie, zrekonstruować bądź wyremontować w sposób następujący : - wykonać strukturalne wzmocnienie zdezintegrowanych fragmentów tynków detali ozdobnych przy użyciu preparatu Sto Prim Grundex, - usunąć fragmenty osłabione i dokonać koniecznych napraw z użyciem masy do repro - filacji na bazie cementu trassowego Sto Deco Stuck - malowanie zrekonstruowanej powierzchni po wyremontowaniu w całości przeprowadzić farbami krzemoorganicznymi Lotusan + grunty Sto Prim Micro lub Sto Hydrogrunt. 5.5 Detale architektoniczne Zniszczone bądź brakujące detale architektoniczne na elewacji : brakujące fragmenty gzymsów oraz brakującą ozdobną sterczynę w attyce nad wejściem zrekonstruować materiałem do reprofilacji Sto Deco Stuck grob lub fein w zależności od struktury istniejących elementów. Elementy wykończyć poprzez malowanie farbą Sto Lotusan po uprzednim zagruntowaniu gruntem Sto Prim Micro. 5.6 Rekonstrukcja zwieńczenia szczytu ( na elewacji od strony werandy ) Po zdemontowaniu prowizorycznego zabezpieczenia ściany szczytowej dachówką ceramiczną dokonać oceny stanu murowanej ściany szczytowej i wykonać jej przemurowanie w niezbędnym zakresie wykorzystując odzyskaną z demontażu cegłę. ( zakres prac do ustalenia po szczegółowych oględzinach z nadzorem konserwatorskim po ustawieniu rusztowania.). - brakujące fragmenty ściany wykonać z cegły ceramicznej o kolorystyce dostosowanej do cegieł istniejących murować z użyciem zaprawy wapienno trassowej, - gzymsy wykonać z użyciem masy Sto Deco Form lub gotowego elementu Sto Deco Profil i wykończyć opierzeniami z blachy cynkowo tytanowej. Całość zrekonstruować z wiernym powtórzeniem zwieńczenia istniejącego szczytu elewacji frontowej. 5.7 Cokoły kamienne Cokół będący kamienną ścianą fundamentową całego budynku należy dokładnie oczyścić wodą pod dużym ciśnieniem ( atm.) usuwając fragmenty luźnego spoiwa na głębokość min. 3 cm., a miejsca uzupełnić nową masą uszczelniającą Sto Stein Kleger. Kolor masy należy dobrać do koloru istniejącej zaprawy. W podobny sposób należy dokonać uzupełnienia nielicznych brakujących elementów kamiennych cokołu. - Przeprowadzić dezynfekcję powierzchni kamienia oraz usunąć glony i mikroorganizmy używając np. preparatu Sto Prim Fungal. Prace te należy przeprowadzić w ramach robót remontowych związanych z izolowaniem ścian piwnic poniżej terenu.

6 - Fragmenty cokołu wykończone w tynku ( jako pozostałość po zamurowanych oknach piwnicy ) pozostawić w tynku przeprowadzając czynności jak w pkt Drzwi zewnętrzne Istniejące drewniane drzwi zewnętrzne wejścia głównego oraz wejścia służbowego należy pozostawić i odrestaurować. Przeprowadzić badanie konserwatorskie w celu ustalenia barwy pierwotnego malowania. Prace restauracyjne należy poprzedzić oczyszczeniem i starannym uzupełnieniem bra kujących elementów, następnie całość zaimpregnować i pokryć farbą kryjącą do drewna odporną na działanie warunków atmosferycznych, w kolorze określonym wstępnie w projekcie kolorystyki. Ze względu na stosunkowo niewielkie gabaryty elementów należy czynności te wykonać w zakładzie stolarskim lub u konserwatora. UWAGA : Wszystkie czynności należy wykonywać w sposób i przy użyciu narzędzi określonych przez producenta materiałów budowlanych i systemu renowacji oraz zgodnie z zasadami wyko nywania robót konserwatorskich. 6.0 KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST Badanie podłoża z muru ceglanego należy przeprowadzić jako : sprawdzenie skuteczności skucia istniejących tynków, sprawdzenie właściwego, ciśnieniowego oczyszczenia muru 6.3 Zbadanie podkładu lub warstwy wyrównawczej lub wykonanie impregnacji elementów Prawidłowość wykonania podkładu powinna być sprawdzona przy odbiorze częściowym przez oględziny zewnętrzne i pomiar 6.4 Zbadanie wykonania tynku strukturalnego na całej powierzchni przy odbiorze częściowym przez oględziny 6.5 Odbiór malowania elewacji farbą elewacyjną 6.6 Sprawdzenie jakości dostarczonych elementów cegły ceramicznej pod względem jakości technicznej oraz podobieństwa do cegieł istniejących co do wymiaru, faktury i koloru. 6.7 Wszystkie kontrole jakości należy przeprowadzać przy udziale inspektora nadzoru prac konserwatorskich. 7.0 OBMIAR ROBÓT Jednostką obmiarową robót jest m2. Chyba że warunki kontraktu postanawiają inaczej Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaakceptowanych przez Inspektora nadzoru i sprawdzonych w naturze.

7 8.0 ODBIÓR ROBÓT 8.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST Warunki techniczne odbioru 1. Odbiór podłoży należy przeprowadzić bezpośrednio przed przystąpieniem do robót tynkowych lub okładzinowych. Podłoże powinno być przygotowane zgodnie z wymogami, oczyszczone i zmyte wodą. 2. Roboty tynkowe powinny być wykonane zgodnie z projektem, szczegółowymi warunkami technicznymi określonymi w normach lub świadectwach dopuszczenia wyrobu do stosowania oraz zgodnie z zasadami sztuki budowlanej 3. Do odbioru robót tynkowych wykonawca przedstawi projekt techniczny, protokoły badań kontrolnych jakości materiałów oraz protokoły odbiorów częściowych, a także zapisy w dzienniku budowy dotyczące wykonania robót. 4. Tynki powinny być badane wstępnie nie wcześniej niż po upływie 7 dni. Odbiór Ostateczny powinien być dokonany nie póżniej niż po upływie roku od ukończenia robót tynkowych. Badania techniczne przy odbiorze tynków zewnętrznych należy przeprowa -dzać podczas bezdeszczowej pogody i temperaturze nie niższej niż 5 oc. 5. Powierzchnie tynków powinny stanowić płaszczyzny pionowe lub poziome albo też powierzchnie krzywe jeżeli wynika to z projektu. Krawędzie przecięcia się płaszczyzn tynku powinny być liniami prostymi lub łukami. Kąty dwuścienne utworzone przez te płaszczyzny musza być kątami prostymi, jeżeli projekt nie przewiduje inaczej. Odchylenia od pionu powierzchni płaskich i krawędzi tynków zewnętrznych kategorii II-IV nie powinny przekraczać 10 mm na wysokości jednej kondygnacji oraz 30 mm na całej wysokości budynku. Na stykach z powierzchniami inaczej wykończonymi, np. na stykach z ościeżnicami, podokiennikami, gzymsami, pilastrami itp. tynki powinny być zabezpieczone przed pęknięciem przez odcięcie (wykonanie bruzdy o szerokości 2 4 mm przechodzącej przez całą grubość tynku ). 6. Niedopuszczalne są następujące wady : wykwity w postaci nalotu wykrystalizowanych na powierzchni tynków roztworów soli przenikających z podłoża, pilśni itp. trwałe ślady zacieków na powierzchni, odstawanie, odparzenia i pęcherzyki wskutek niedostatecznej przyczepności do podłoża. 7. Odbiory robót powinny odbywać się przy udziale przedstawiciela służb konserwa torskich oraz inspektora nadzoru robót konserwatorskich 9. PODSTAWA PŁATNOŚCI 9.1 Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST Wymagania ogólne 9.2 Płatności Wg. warunków przetargowych i ustaleń umowy na wykonanie robót budowlanych. Płatności będą dokonywane na podstawie obmiaru robót zgodnie z pkt. 7.2 ST. Cena obejmuje dostarczenie materiałów i sprzętu, kompletne wykonanie zadania oraz

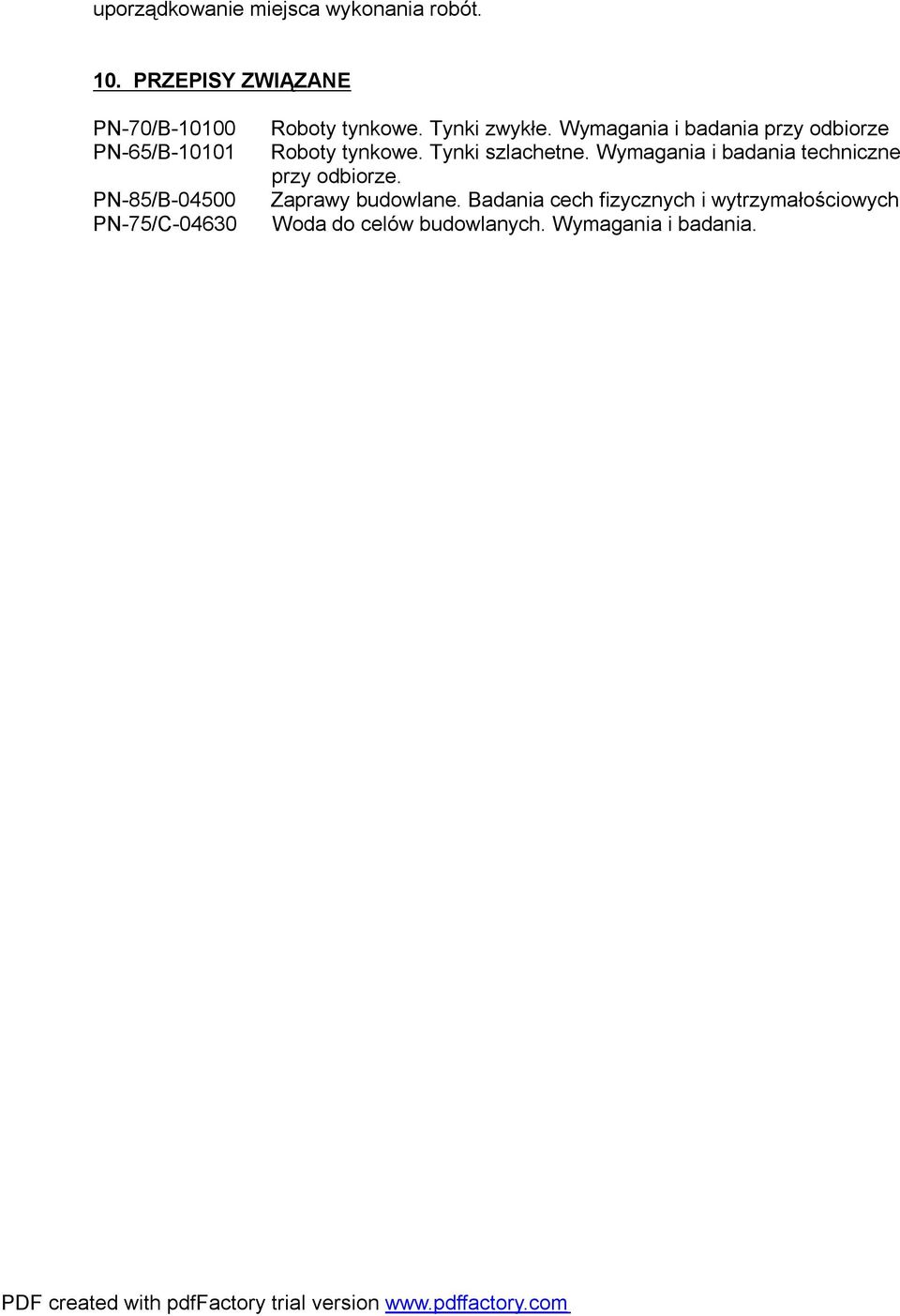

8 uporządkowanie miejsca wykonania robót. 10. PRZEPISY ZWIĄZANE PN-70/B PN-65/B PN-85/B PN-75/C Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze Roboty tynkowe. Tynki szlachetne. Wymagania i badania techniczne przy odbiorze. Zaprawy budowlane. Badania cech fizycznych i wytrzymałościowych Woda do celów budowlanych. Wymagania i badania.
