SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA

Transkrypt

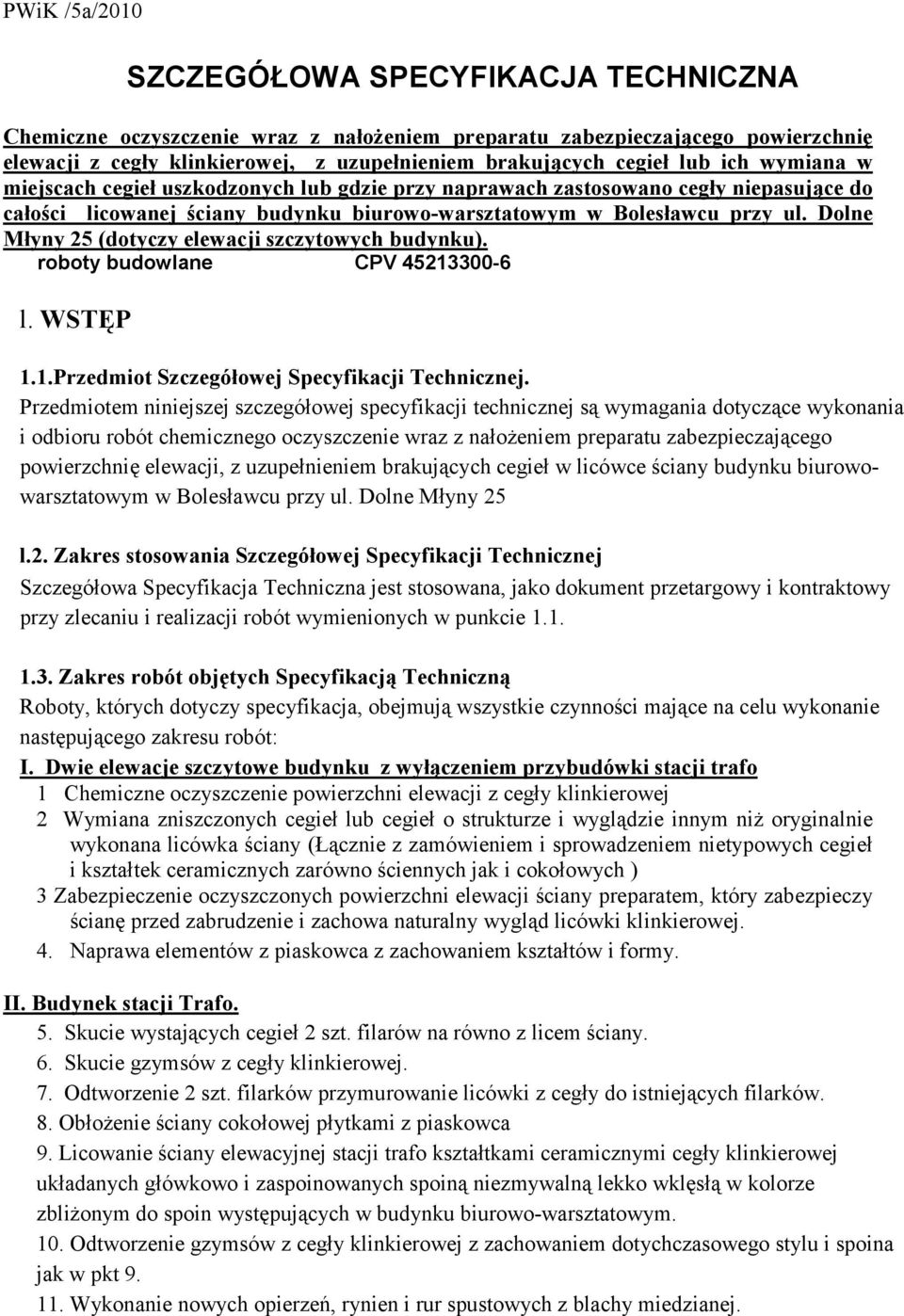

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA Chemiczne oczyszczenie wraz z nałożeniem preparatu zabezpieczającego powierzchnię elewacji z cegły klinkierowej, z uzupełnieniem brakujących cegieł lub ich wymiana w miejscach cegieł uszkodzonych lub gdzie przy naprawach zastosowano cegły niepasujące do całości licowanej ściany budynku biurowo-warsztatowym w Bolesławcu przy ul. Dolne Młyny 25 (dotyczy elewacji szczytowych budynku). roboty budowlane CPV l. WSTĘP 1.1.Przedmiot Szczegółowej Specyfikacji Technicznej. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót chemicznego oczyszczenie wraz z nałożeniem preparatu zabezpieczającego powierzchnię elewacji, z uzupełnieniem brakujących cegieł w licówce ściany budynku biurowowarsztatowym w Bolesławcu przy ul. Dolne Młyny 25 l.2. Zakres stosowania Szczegółowej Specyfikacji Technicznej Szczegółowa Specyfikacja Techniczna jest stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych Specyfikacją Techniczną Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności mające na celu wykonanie następującego zakresu robót: I. Dwie elewacje szczytowe budynku z wyłączeniem przybudówki stacji trafo 1 Chemiczne oczyszczenie powierzchni elewacji z cegły klinkierowej 2 Wymiana zniszczonych cegieł lub cegieł o strukturze i wyglądzie innym niż oryginalnie wykonana licówka ściany (Łącznie z zamówieniem i sprowadzeniem nietypowych cegieł i kształtek ceramicznych zarówno ściennych jak i cokołowych ) 3 Zabezpieczenie oczyszczonych powierzchni elewacji ściany preparatem, który zabezpieczy ścianę przed zabrudzenie i zachowa naturalny wygląd licówki klinkierowej. 4. Naprawa elementów z piaskowca z zachowaniem kształtów i formy. II. Budynek stacji Trafo. 5. Skucie wystających cegieł 2 szt. filarów na równo z licem ściany. 6. Skucie gzymsów z cegły klinkierowej. 7. Odtworzenie 2 szt. filarków przymurowanie licówki z cegły do istniejących filarków. 8. Obłożenie ściany cokołowej płytkami z piaskowca 9. Licowanie ściany elewacyjnej stacji trafo kształtkami ceramicznymi cegły klinkierowej układanych główkowo i zaspoinowanych spoiną niezmywalną lekko wklęsłą w kolorze zbliżonym do spoin występujących w budynku biurowo-warsztatowym. 10. Odtworzenie gzymsów z cegły klinkierowej z zachowaniem dotychczasowego stylu i spoina jak w pkt Wykonanie nowych opierzeń, rynien i rur spustowych z blachy miedzianej.

2 III. Hala warsztatów roboty glazurnicze i malarskie. 12. Malowanie ścian wewnętrznych i sufitu hali warsztatu 2x farba emulsyjna z odtworzeniem ok. 5% uszkodzonych tynków. 13. Odtworzenie cokołu ( ułożenie nowego cokołu z płytek cokołowych na klej o wym. 25 x 6,5 cm, przy zachowaniu wzoru i kolorystyki istniejącego cokołu w pom. warsztatu. Ad. Chemiczne oczyszczenie powierzchni elewacji z cegły klinkierowej. Przed przystąpieniem do robót zasadniczych Wykonawca wraz z inspektorem nadzoru dokonać dokładnego przeglądu powierzchni elewacji przeznaczonej do chemicznego czyszczenie w celu określenia miejsc wyznaczenia powierzchni które wymagają; 1. dodatkowego czyszczenia ( bardzo zabrudzone miejsca zaprawą cementową lub zabrudzenia bitumiczne- przez nałożenie specjalnych preparatów (pasty ), które wstępnie doczyszczą zabrudzone miejsca. 2. wymiany cegieł, lub kształtek ceramicznych Ad 2. Wymiana zniszczonych cegieł lub cegieł o strukturze i wyglądzie innym, niż oryginalnie wykonana licówka ściany (Łącznie z zamówieniem i sprowadzeniem nietypowych cegieł zarówno ściennych jak i cokołowych ) 1. Wymianie podlegają cegły uszkodzone lub które zostały w budowane w sposób bardzo nieprofesjonalny przy okazji zamurowywania wszelkiego rodzaju otworów po wykonaniu przejść różnych instalacji przez ścianę. Wymianie podlegać będzie również kształtki klinkierowe cokołowe, które uległy zniszczeniu. 2. Wykonanie nadproża łukowego przy wejściu do szatni brudnej pracowników sieci kanalizacji, łącznię z wymiana drzwi na drewniane stylowe nawiązujące do drzwi wejściowych głównych. 3. Renowacja dwuskrzydłowych drzwi wejściowych głównych w elewacji północnej, oraz wymiana podobnych drzwi drewnianych dwuskrzydłowych w elewacji południowej. ad.3. Zabezpieczenie oczyszczonych powierzchni elewacji ściany preparatem, który zabezpieczy ścianę przed zabrudzenie i zachowa naturalny wygląd licówki klinkierowej. Po wykonaniu chemicznego czyszczenia powierzchni elewacji licowanych ścian z cegły klinkierowej Wykonawca jest zobowiązany oczyszczoną elewację zabezpieczyć aby nie wchłaniała zabrudzeń, przez nałożenie specjalnej warstwy ochronnej która zakonserwuje lico ściany elewacji i zabezpieczy przed możliwością wchłaniania brudu ( pyły, kurze deszcze itp.) Ad. 4. Czyszczenie i naprawa detali z piaskowca z zachowaniem kształtów.

3 Zadaniem Wykonawcy będzie również oczyszczenie chemicznego lub mechaniczne (piaskowanie) różnych detali ozdobnych z piaskowca szczególnie występujących na elewacji w części biurowca. W przypadku renowacji należy zachować istniejącą formę, a zastosowane materiały nie mogą być inne niż te z którego jest wykonany element oryginalny. Po oczyszczeniu elementy te również należy poddać konserwacji i zabezpieczyć przed zmianą kolorystyki oraz zabrudzeniem. II. Budynek stacji Trafo. Ad. 5. Skucie wystających cegieł 2 szt. filarów na równo z licem ściany. Przystępując do renowacji budynku stacji trafo należy skuć wystające części cegieł w 2 szt narożnikowych filarków w taki sposób by lico ściany stało się płaszczyzną. Ad. 6. Skucie gzymsów z cegły klinkierowej. Wykonawca również dokona rozbiórki istniejących gzymsów z cegły klinkierowej zachowując wszelkie należyte środki ostrożności nie narażając pozostałej części muru na uszkodzenie. Ad. 7. Odtworzenie 2 szt. filarków przymurowanie licówki z cegły do istniejących filarków. Renowację budynku stacji trafo rozpoczynamy od odtworzenia filarków narożnych budynku wykonując licówkę z cegły klinkierowej gr. 12 cm stosując przewiązki ze stali nierdzewnej nie mniej niż 4 szt. na m 2. Ad. 8. Obłożenie ściany cokołowej płytkami z piaskowca. Istniejący cokół budynku z cegły klinkierowej wykonany w sposób niechlujny należy obłożyć płytkami z piaskowca łącznię z zabezpieczeniem od góry płytką gzymsową ułożona z minimalnym spadkiem od budynku. Ad. 9. Licowanie ściany elewacyjnej stacji trafo. Licowanie ściany elewacyjnej stacji trafo kształtkami ceramicznymi cegły klinkierowej układanych główkowo i zaspoinowanych spoiną niezmywalną lekko wklęsłą w kolorze zbliżonym do spoin występujących w budynku biurowo-warsztatowym. W trakcie wykonywania licowania należy stosować przewiązki ze stali nierdzewnej z murem konstrukcyjnym. Ad.10. Odtworzenie gzymsów z cegły klinkierowej z zachowaniem dotychczasowego stylu i spoina jak w pkt 9. Po wykonaniu licówki ścian odtworzyć gzyms z trzech stron stacji trafo z cegły klinkierowej w każdej warstwie spoin zastosować przewiązki z prętów ze stali nierdzewnej. UWAGA: Przy wykonywaniu licówki ścian stacji trafo kolorystyka cegły i kształtek klinkierowych muszą nawiązywać do kolorystyki i układu budynku biurowo warsztatowego oraz zgodnie z obowiązującymi normami i sztuka budowlaną. Ad. 11. Wykonanie nowych opierzeń, rynien i rur spustowych z blachy miedzianej. Po zakończeniu robót murarskich wykonać na gzymsach opierzenie i oraz odtworzyć rury i rynny z blachy miedzianej.

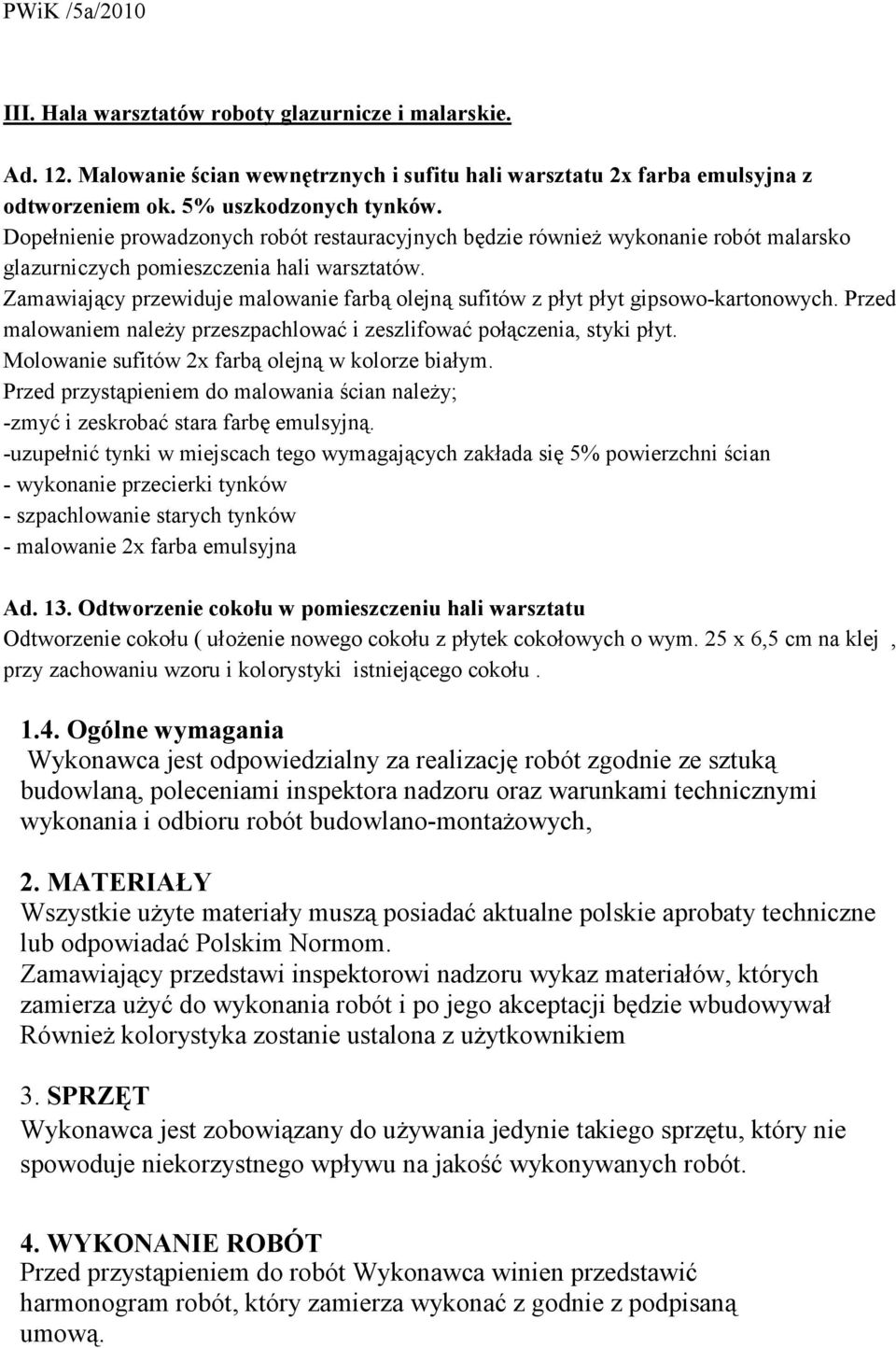

4 III. Hala warsztatów roboty glazurnicze i malarskie. Ad. 12. Malowanie ścian wewnętrznych i sufitu hali warsztatu 2x farba emulsyjna z odtworzeniem ok. 5% uszkodzonych tynków. Dopełnienie prowadzonych robót restauracyjnych będzie również wykonanie robót malarsko glazurniczych pomieszczenia hali warsztatów. Zamawiający przewiduje malowanie farbą olejną sufitów z płyt płyt gipsowo-kartonowych. Przed malowaniem należy przeszpachlować i zeszlifować połączenia, styki płyt. Molowanie sufitów 2x farbą olejną w kolorze białym. Przed przystąpieniem do malowania ścian należy; -zmyć i zeskrobać stara farbę emulsyjną. -uzupełnić tynki w miejscach tego wymagających zakłada się 5% powierzchni ścian - wykonanie przecierki tynków - szpachlowanie starych tynków - malowanie 2x farba emulsyjna Ad. 13. Odtworzenie cokołu w pomieszczeniu hali warsztatu Odtworzenie cokołu ( ułożenie nowego cokołu z płytek cokołowych o wym. 25 x 6,5 cm na klej, przy zachowaniu wzoru i kolorystyki istniejącego cokołu Ogólne wymagania Wykonawca jest odpowiedzialny za realizację robót zgodnie ze sztuką budowlaną, poleceniami inspektora nadzoru oraz warunkami technicznymi wykonania i odbioru robót budowlano-montażowych, 2. MATERIAŁY Wszystkie użyte materiały muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Zamawiający przedstawi inspektorowi nadzoru wykaz materiałów, których zamierza użyć do wykonania robót i po jego akceptacji będzie wbudowywał Również kolorystyka zostanie ustalona z użytkownikiem 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. 4. WYKONANIE ROBÓT Przed przystąpieniem do robót Wykonawca winien przedstawić harmonogram robót, który zamierza wykonać z godnie z podpisaną umową.

5 5.ODBIÓR ROBÓT Odbioru robót będących przedmiotem umowy dokona komisja zgodnie z oferta Wykonawcy oraz Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Przy odbiorze końcowym Wykonawca dostarczy następujące dokumenty; - Książkę obmiarów wykonanych robót, - Dokumenty dotyczące jakości wbudowanych materiałów (świadectwa jakości wydane przez dostawców materiałów), 6. OBMIAR ROBÓT Rozliczenie robót kosztorysowe, w przypadku wystąpienia robót dodatkowych, których nie można było przewidzieć zostaną rozliczone kosztorysem powykonawczym. 7. PRZEPISY ZWIĄZANE - " Warunki techniczne wykonania i odbioru robót budowlanomontażowych.
