1 Zajezdnia Annopol Najbardziej przyjazna środowisku zajezdnia tramwajowa w Polsce Marta Gajczyk, Lidia Lechowska, Małgorzata Lejk

2 Infrastruktura tramwajowa w Warszawie Długość torów 301 km Istniejące zajezdnie 4 Tabor Zielone torowiska 729 wagonów 19 km Planowana budowa ponad 30 km nowych tras Planowany zakup ponad 200 tramwajów Konieczność budowy nowej Zajezdni

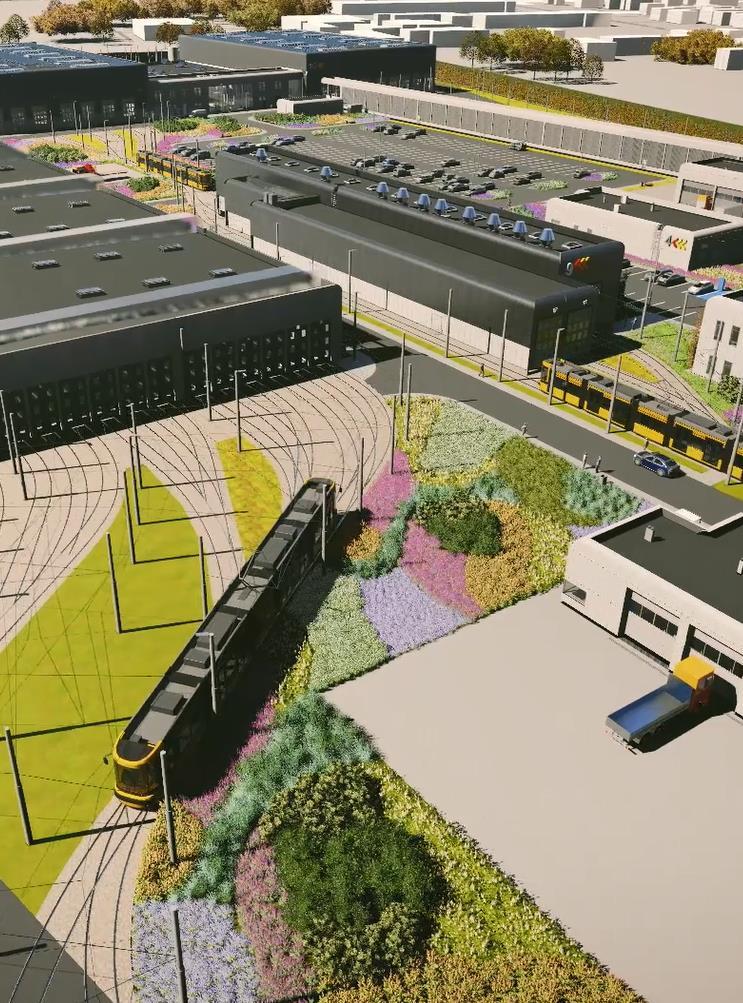

3 Nowa Zajezdnia pierwsza zajezdnia tramwajowa w Warszawie od 1963 r. 150 tramwajów o długości do 33 m 55 torów o łącznej długości 14,25 kmtp powierzchnia ok. 11,76 ha obiekty kubaturowe np. lakiernie, myjnie, tokarka podtorowa stanowiska specjalistyczne, diagnostyczne oraz naprawcze

4 Hala postojowa Administracja Lakiernia Hala remontowa Myjnie Hala warsztatowa Hala obsługi technicznej

5 Dofinansowanie UE Projekt Budowa trasy tramwajowej do Wilanowa wraz z zakupem taboru oraz infrastrukturą towarzyszącą Program Operacyjny Infrastruktura i Środowisko Umowa: 3 października 2017 r. Wartość umowy: 1,2 mld zł

6 Ocena oddziaływania na środowisko krok po kroku wewnętrzne prace koncepcyjne koncepcja wariantowa (zewnętrzny Wykonawca) wniosek o DŚ: 15 luty 2013 r. > postanowienie o raporcie (ROŚ) wielobranżowy zespół (specjaliści w zakresie wiedzy techniczno budowlanej, eksploatacji i techniki taboru, BHP, ppoż, ochrona środowiska + audyt zewnętrzny w zakresie OZE) dokumentacja projektowa (w tym ROŚ złożony 30 czerwca 2016 r.) Najważniejsze w ROŚ: wariantowanie, hałas, zieleń decyzja środowiskowa: 27 stycznia 2017 r.

7 Wyróżniające zapisy DŚ i ROŚ monitoring poziomu zwierciadła wód podziemnych i jakości wód gruntowych montaż 30 budek lęgowych + monitoring ornitologiczny w ciągu trzech okresów lęgowych rozdanie sąsiadom 400 roślin nektarodajnych brak konieczności wykonania analizy porealizacyjnej

8 Klasyfikacja z rozporządzenia Rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. z 2016 r. poz. 71) zgodnie z 3 ust. 1 z uwagi na: pkt 14 instalacje do powierzchniowej obróbki substancji, przedmiotów lub produktów z zastosowaniem rozpuszczalników organicznych ( ), pkt 56 garaże, parkingi samochodowe lub zespoły parkingów ( ) o powierzchni użytkowej nie mniejszej niż 0,5 ha ( ), pkt 60 - drogi o nawierzchni twardej o całkowitej długości przedsięwzięcia powyżej 1 km ( ), pkt 61 - linie tramwajowe ( ) wraz z towarzyszącą im infrastrukturą, używane głównie do przewozu pasażerów, pkt 79 - sieci kanalizacyjne o całkowitej długości przedsięwzięcia nie mniejszej niż 1 km ( ).

9 Odnawialne Źródła Energii (OZE) Pierwsza zajezdnia w Polsce zasilana w tak dużym stopniu z OZE Podstawa wyboru: Analiza ekonomiczna dla zastosowania rozwiązań ograniczających uciążliwość Zajezdni dla środowiska oraz koszty jej funkcjonowania. gazowe absorpcyjne pompy ciepła sprężarkowe pompy ciepła + pionowe magazyny ciepła i chłodu gruntowe wymienniki ciepła zoptymalizowana instalacja fotowoltaiczna (moc ok. 330 kw)

10 Rozmieszczenie instalacji OZE Gruntowe wymienniki ciepła Instalacja odwadniająca i zbiorniki wody szarej Instalacja związana z pionowymi magazynami ciepła i chłodu

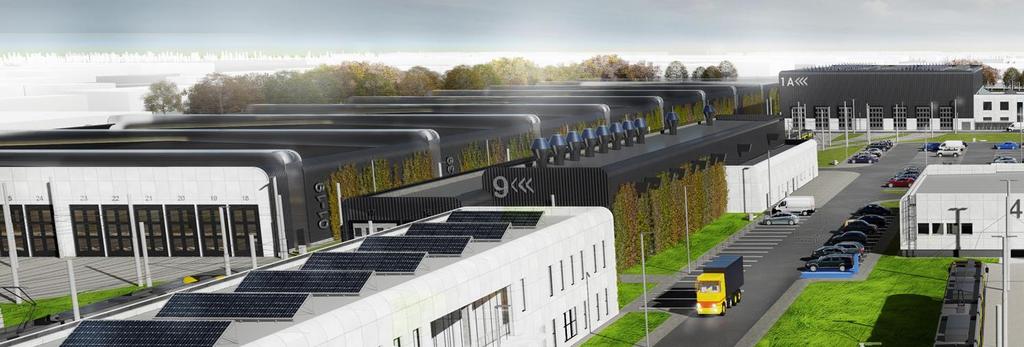

11 Rozmieszczenie paneli fotowoltaicznych Budynek administracyjny Hala remontowa Budynek pogotowia sieci trakcyjnej i torów Hala obsługi technicznej

Zalety OZE zmniejszenie zużycia energii elektrycznej niezależność energetyczna pracy administracji w słoneczny dzień ograniczenie emisji CO 2

12 Zalety OZE zmniejszenie zużycia energii elektrycznej niezależność energetyczna pracy administracji w słoneczny dzień ograniczenie emisji CO 2 o 147,33 tony/rok (50 lat = ton CO 2 mniej) nakłady 6,5 mln zł Szacowane oszczędności ok. 200 tys. zł rocznie, okres zwrotu tylko 11 lat

13 Emisje gazów i pyłów Stolarnie, szlifiernie i kabina śrutownicza - cyklony odpylające o skuteczności > 80% Silos piasku - filtr tkaninowy - stężenie pyłu na wylocie < 20 mg/m 3 Lakiernie - filtry węglowe redukcja lotnych związków organicznych (LZO) > 80%

14 Gospodarka wodno - ściekowa Dwustopniowe oczyszczanie ścieków przemysłowych: wstępne - z cząstek stałych, zawiesin i cząstek ropopochodnych dokładne - z cząstek mechanicznych i biologicznych (bakterii) - umożliwiające ponowne wykorzystanie wody Zbiorniki wody szarej (1 200 m³) -> deszczówka wykorzystywana do celów gospodarczych (spłukiwania toalet, mycia placów oraz podlewania zieleni) Oszczędność wody oraz zmniejszenie ilości ścieków o ,5 m 3 w skali roku

15 Hałas Teraz: sąsiedztwo - teren niezagospodarowany (magazyny, hale, ogródki działkowe, pojedyncze budynki mieszkalne) W przyszłości: budownictwo mieszkaniowe -> działania prewencyjne

16 Rozmieszczenie obiektów mających wpływ na ograniczanie hałasu Ekrany 6,5 m Ekrany 4 m Tokarka podtorowa Ścianki akustyczne Smarownice Zielone torowisko

Zieleń roślinność wertykalna na elewacjach 5 budynków ok. 4 000 m 2 obsadzenie ekranów akustycznych ok.

17 Zieleń roślinność wertykalna na elewacjach 5 budynków ok m 2 obsadzenie ekranów akustycznych ok m 2 torowisko z zieloną zabudową na odcinku dojazdowym do Zajezdni nasadzenia zieleni (drzew, krzewów, rozchodników) zarówno na terenie Zajezdni jak i poza nim Powierzchnia Biologicznie Czynna m 2 20 % powierzchni Zajezdni

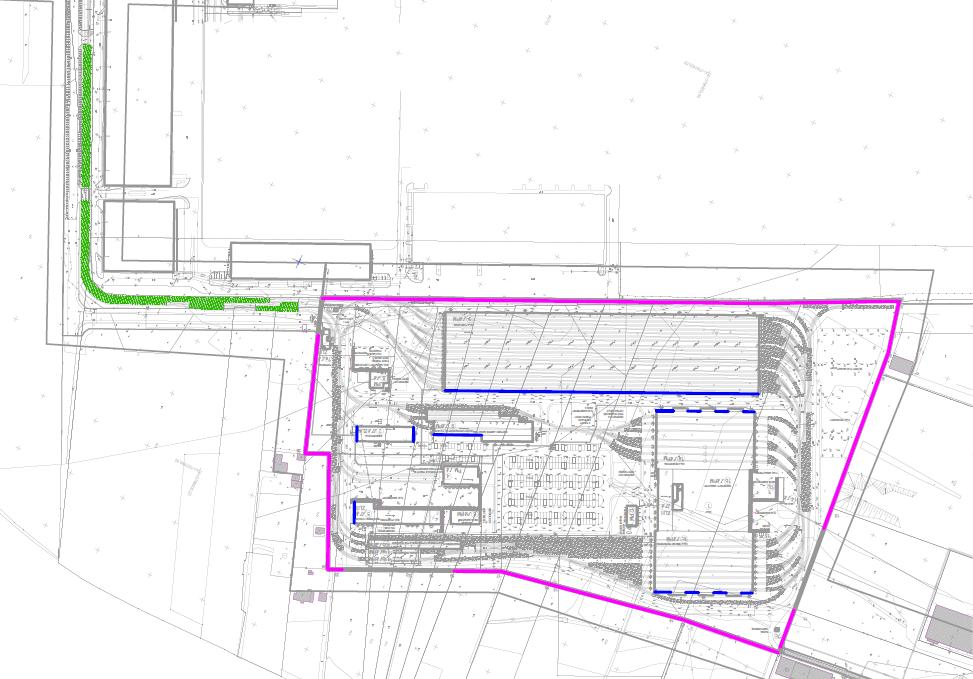

18 Rozmieszczenie zieleni Zieleń na elewacjach budynków Zieleń na ekranach akustycznych Zielone torowisko

19 Kolejne kroki ULICP: 12 lipca 2017 r. PnB: I kwartał 2018 r. budowa: II połowa 2018 r r. uruchomienie Zajezdni: I połowa 2021 r.

20 Podsumowanie nowoczesne rozwiązania prośrodowiskowe zasada prewencji i przezorności ograniczenie wpływu na środowisko przeciwdziałanie zanieczyszczeniom środowiska

21 Tramwaje Warszawskie sp. z o.o. ul. Siedmiogrodzka Warszawa TEL tw@tw.waw.pl Dziękujemy za uwagę
