1 SIMPLY CLEVER INSTRUKCJA OBSŁUGI Infotainment Blues

2 6V CB

3 Wstęp Niniejsza instrukcja obsługi dotyczy urządzenia Infotainment Blues (określanego dalej jako urządzenie). Zachęcamy do uważnego przeczytania tej instrukcji obsługi, ponieważ postępowanie zgodne z instrukcją jest warunkiem prawidłowego korzystania z urządzenia. 6V CB

4 Spis treści Instrukcja obsługi 3 Objaśnienia 4 Zastosowane skróty Wprowadzenie Ważne wskazówki 6 Przegląd urządzenia 6 Ustawienia 7 Radio Obsługa 9 Ustawienia trybu 10 Media Obsługa 11 Źródła dźwięku 12 Ustawienia i funkcje zaawansowane 14 Spis treści 2 Spis treści

5 Instrukcja obsługi Dostępność niektórych funkcji opisanych w instrukcji obsługi jest zależna od typu zewnętrznych urządzeń (np. telefon, odtwarzacz muzyki itp.). Ilustracje zawarte w niniejszej instrukcji obsługi mają wyłącznie charakter poglądowy. Ilustracje mogą w pewnych szczegółach wyglądać inaczej niż w przypadku Państwa samochodu, mają one wyłącznie ogólne znaczenie informacyjne. ŠKODA AUTO a.s. stale pracuje nad udoskonalaniem wszystkich samochodów. Dlatego w każdej chwili mogą wystąpić zmiany pod względem kształtu, wyposażenia i rozwiązań technicznych. Informacje zawarte w niniejszej instrukcji obsługi odpowiadają stanowi wiedzy w chwili zamknięcia redakcji. Dlatego też na podstawie danych technicznych, ilustracji i informacji zawartych w niniejszej instrukcji obsługi nie mogą być zgłaszane żadne roszczenia. Deklaracja zgodności ŠKODA AUTO a.s. oświadcza niniejszym, że systemy ŠKODA Infotainment spełniają podstawowe wymogi i dalsze postanowienia dyrektywy 1999/5/WE dotyczące urządzeń radiowych i telekomunikacyjnych. Instrukcja obsługi 3

6 Objaśnienia Układ instrukcji obsługi Instrukcja obsługi podzielona jest na poszczególne obszary według hierarchii. Rozdział (np. Radio) - tytuł rozdziału zawsze podany jest u dołu prawej strony Podrozdział (np. Obsługa) Wprowadzenie do tematu - przegląd modułów w obrębie podrozdziału, informacje wprowadzające do podrozdziału, ewent. wskazówki dotyczące całego podrozdziału Moduł (np. Wybór zakresu częstotliwości) Wyszukiwanie informacji Podczas wyszukiwania informacji zalecamy korzystanie z Indeksu haseł znajdującego się na końcu instrukcji obsługi. Wskazówki tekstowe Informacja Naciśnij Przytrzymaj Symbole tekstowe Symbol Znaczenie w ciągu 1 s krótko nacisnąć przycisk przytrzymać przycisk dłużej - od 2 do 5 s Znaczenie odnośnik do modułu wprowadzającego do danego podrozdziału zawierającego ważne informacje i wskazówki dotyczące bezpieczeństwa kontynuacja modułu na następnej stronie stosowane znaki ostrzegawcze oznaczenie kolejnego kroku podczas obsługi wielokrotne naciśnięcie przycisku UWAGA Tekst z tym symbolem wskazuje na ryzyko wypadku, odniesienia obrażeń lub zagrożenie życia. OSTROŻNIE Tekst z tym symbolem wskazuje na ryzyko uszkodzenia pojazdu lub możliwą usterkę funkcji niektórych systemów. Informacja Tekst z tym symbolem zawiera dodatkowe informacje. 4 Objaśnienia

7 Zastosowane skróty Skrót AM DRM FM mp3 TP wma Znaczenie zakres częstotliwości radia metoda ochrony treści mediów cyfrowych zakres częstotliwości radia skompresowany format audio nadawca komunikatów radiokomunikacji drogowej skompresowany format audio Zastosowane skróty 5

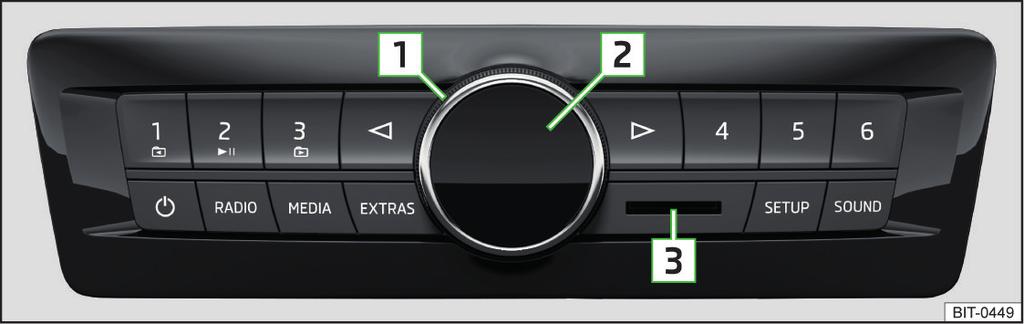

8 Wprowadzenie Opis urządzenia Ważne wskazówki Wprowadzenie do tematu UWAGA Przede wszystkim należy skoncentrować się na prowadzeniu samochodu! Kierowca ponosi pełną odpowiedzialność za obsługę pojazdu. Z urządzenia należy korzystać tylko w sposób umożliwiający pełną kontrolę nad samochodem w każdej sytuacji na drodze - ryzyko wypadku! Ustawić głośność w taki sposób, aby akustyczne sygnały z zewnątrz (np. pojazdy policji, karetki pogotowia czy straży pożarnej) były zawsze słyszalne. Zbyt duża głośność może spowodować uszkodzenie słuchu! Rys. 1 Przegląd urządzenia - wariant 1 Przegląd urządzenia Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Opis urządzenia 6 Włączanie i wyłączanie urządzenia 7 Ustawianie głośności 7 W niniejszym podrozdziale opisano urządzenie, jego włączanie, wyłączanie i ustawienia głośności. Rys. 2 Przegląd urządzenia - wariant 2 1 pokrętło 2 wyświetlacz 3 gniazdo kart SD włączanie i wyłączanie urządzenia tryb Radio» strona 9 tryb Media» strona 11 ustawienia wybranego trybu (Radio» strona 10 / Media» strona 14) ustawienia urządzenia» strona 8 ustawienia dźwięku» strona 8 / przechodzenie wstecz i do przodu / ustawienia wybranych wartości pozycji menu - przyciski funkcyjne (poszczególne funkcje przycisków zostały opisane w odpowiednich podrozdziałach) 6 Wprowadzenie

9 Włączanie i wyłączanie urządzenia Ręczne włączanie / wyłączanie W celu włączenia lub wyłączenia urządzenia nacisnąć. Automatyczne włączanie urządzenia Jeżeli przed wyłączeniem zapłonu urządzenie nie zostało wyłączone za pomocą przycisku, włączy się ono automatycznie po włączeniu zapłonu. Automatyczne wyłączanie urządzenia Jeśli przy włączonym urządzeniu kluczyk zostanie wyjęty ze stacyjki, urządzenie wyłączy się automatycznie. W samochodach wyposażonych w przycisk rozruchu silnika urządzenie wyłącza się automatycznie po wyłączeniu silnika i otwarciu drzwi kierowcy. Przy wyłączonym zapłonie urządzenie wyłączy się automatycznie po ok. 30 minutach. Czasami urządzenie wyłącza się automatycznie (w celu ochrony akumulatora przed rozładowaniem lub ochrony urządzenia). Urządzenie informuje o tym za pomocą następujących komunikatów na wyświetlaczu. Low batt. - akumulator prawie rozładowany Temp. high - za wysoka temperatura urządzenia Temp. high - za niska temperatura urządzenia Ustawianie głośności Każda zmiana głośności jest wyświetlana na ekranie. Zwiększanie głośności Obrócić pokrętło 1 w prawo. Zmniejszanie głośności Obrócić pokrętło 1 w lewo. Wyłączenie głosu Obrócić pokrętło 1 w lewo do pozycji 0. Po wyłączeniu głosu na wyświetlaczu pojawia się symbol. Jeżeli w momencie wyłączenia głosu w menu Media odtwarzany był dźwięk, następuje przerwanie odtwarzania (pauza) 1). OSTROŻNIE Zbyt duża głośność może prowadzić do powstania rezonansu dźwiękowego wewnątrz pojazdu lub uszkodzenia głośników. Ustawienia Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Wyświetlacz 8 Ustawianie wybranej wartości 8 Ustawienia dźwięku 8 Ustawienia urządzenia 8 W niniejszym podrozdziale opisano sposoby obsługi oraz rodzaje ustawień urządzenia. Poszczególne pozycje menu dotyczące ustawień urządzenia można wywołać naciskając jeden z następujących przycisków. ustawienia dźwięku» strona 8 ustawienia urządzenia» strona 8 ustawienia trybu Radio» strona 10 lub Media» strona 14 Informacja W zależności od wyposażenia urządzenie może być obsługiwane również za pomocą dźwigni obsługowej lub kierownicy wielofunkcyjnej. Dalsze informacje» Instrukcja obsługi. 1) Nie dotyczy AUX. Wprowadzenie 7

10 Wyświetlacz Opis wskazania» rys. 3 A łączna liczba pozycji menu danego ustawienia B uszeregowanie aktualnej pozycji menu C opis aktualnej pozycji menu D przełączanie do poprzedniej pozycji menu E przełączanie do kolejnej wartości pozycji menu F aktualna wartość pozycji menu Ustawianie wybranej wartości Rys. 3 Ustawienia wyświetlacza Ustawianie wartości Żądaną wartość wybranej pozycji menu można ustawić w jeden z następujących sposobów. Przez naciśnięcie przycisku lub. Przez obrócenie pokrętła 1. Zakończenie ustawiania Ustawianie zakończyć przez naciśnięcie przycisku -. Jeżeli urządzenie nie jest w tym momencie obsługiwane, następuje przejście do ostatnio wybranego trybu (Radio lub Media). Balance - ustawianie balansu dźwięku między głośnikami z lewej i prawej strony Fader - ustawianie balansu dźwięku między głośnikami z przodu i z tyłu (dotyczy pojazdów wyposażonych w głośniki tylne) Ustawienia urządzenia Nacisnąć kilkukrotnie przycisk. Kolejno wyświetlane będą następujące pozycje menu. GALA - dostosowanie głośności do prędkości jazdy (wyższe wartości to silniejsze zwiększenie głośności) On volume - ustawienie maksymalnej głośności przy włączaniu urządzenia. TP volume - ustawianie głośności nadchodzących radiowych komunikatów drogowych (TP) PDC audio - zmniejszanie głośności dźwięków (np. głośności radia) przy aktywnym systemie czujników parkowania Low - małe wyciszenie natężenia dźwięku Middle - średnie wyciszenie natężenia dźwięku High - mocne wyciszenie natężenia dźwięku Clock - wskazanie godziny na wyświetlaczu urządzenia (przy włączonym zapłonie i wyłączonym urządzeniu) Yes - włączenie wskazania No - wyłączenie wskazania Restore - przywrócenie ustawień fabrycznych Press - potwierdzenie przywrócenia ustawień fabrycznych Ustawienia dźwięku Nacisnąć kilkukrotnie przycisk. Kolejno wyświetlane będą następujące pozycje menu ustawień. Bass - tony niskie Middle - tony średnie Treble - tony wysokie 8 Wprowadzenie

11 Radio Obsługa Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Wyświetlacz 9 Wybór zakresu częstotliwości 9 Zapisywanie stacji radiowych 9 Wybór i wyszukiwanie stacji radiowych 10 Urządzenie umożliwia analogowy odbiór radia w zakresie częstotliwości FM i AM. OSTROŻNIE Kryte parkingi, tunele, wysokie budynki lub góry mogą zakłócać sygnał radiowy w stopniu uniemożliwiającym używanie urządzenia. W samochodach z antenami w szybie, nie zakrywać szyb folią lub naklejkami powlekanymi metalem - mogą wystąpić zakłócenia odbioru. Wyświetlacz Rys. 4 Radio - wyświetlacz Przeczytać i przestrzegać najpierw na stronie 9. Opis wskazania» rys. 4 A wybrany zakres częstotliwości B wybrana stacja radiowa (nazwa lub częstotliwość) C wiersz statusu Symbole w wierszu statusu C Symbol - Znaczenie ręczne przeszukiwanie zakresu częstotliwości automatyczne przeszukiwanie zakresu częstotliwości numer pozycji (przyciski stacji), pod którym jest zapisana stacja radiowa wyłączenie dźwięku Wybór zakresu częstotliwości nadawca komunikatów drogowych jest dostępny nadawca komunikatów drogowych jest niedostępny Przeczytać i przestrzegać najpierw na stronie 9. Nacisnąć kilkukrotnie przycisk. Każdy zakres częstotliwości dostępny jest w dwóch grupach pamięci - FM1 i FM2 lub AM1 i AM2. Informacja Jeżeli stacja radiowa nadaje informacje cyfrowe RDS w zakresie częstotliwości FM, na wyświetlaczu urządzenia w miejsce częstotliwości pojawia się w nazwa stacji radiowej. Zapisywanie stacji radiowych Przeczytać i przestrzegać najpierw na stronie 9. Ręczne zapisywanie Przytrzymać jeden z przycisków stacji -. Aktualnie ustawiona stacja zostanie zapisana w wybranej pozycji. Zapis zostanie potwierdzony zarówno przez sygnał dźwiękowy, jak i wskazanie na wyświetlaczu w wierszu statusu numeru przycisku stacji. Automatyczne zapisywanie Przytrzymać przycisk. Na wyświetlaczu urządzenia pojawia się następujący tekst Autostore..., a w aktualnej grupie pamięci (np. FM1) zostaje zapisanych sześć stacji radiowych o najsilniejszym sygnale. Radio 9

12 Wybór i wyszukiwanie stacji radiowych Przeczytać i przestrzegać najpierw na stronie 9. Wybieranie stacji radiowej z listy dostępnych stacji Urządzenie automatycznie monitoruje w tle dostępne stacje radiowe, spośród których możliwe jest dokonanie wyboru bezpośrednio po włączeniu urządzenia. Nacisnąć przycisk lub. Następuje przejście do poprzedniej lub następnej stacji. Wybieranie stacji radiowej z przycisków stacji Poprzez naciśnięcie odpowiedniego przycisku - następuje zmiana pomiędzy zapisanymi pod daną pozycją w aktualnej grupie pamięci (np. FM1) stacjami radiowymi. Półautomatyczne wyszukiwanie stacji Przytrzymać przycisk lub. Wyszukiwanie rozpocznie się w wybranym kierunku i zostanie zatrzymane na następnej stacji radiowej, nadającej wystarczająco silny sygnał. Ręczne wyszukiwanie stacji Nacisnąć przycisk Manual. Nacisnąć kilkukrotnie przycisk lub, ustawiając żądaną wartość zakresu częstotliwości. Wartość zakresu częstotliwości zmienia się o 0,1 MHz w zakresie FM lub o 9 khz w zakresie AM. Przeszukiwanie dostępnych stacji radiowych (skanowanie) Wybrać przycisk Scan. Rozpocznie się wyszukiwanie. Funkcja odgrywa kolejno wszystkie dostępne stacje przez kilka sekund. Wyszukiwanie zostanie zakończone przez ponowne naciśnięcie przycisku, ustawiona zostaje aktualna stacja. Ustawienia trybu Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Ustawienia 10 Radiokomunikacja drogowa TP 10 W niniejszym podrozdziale opisano rodzaje ustawień trybu Radio oraz informacje dotyczące komunikatów drogowych (TP). Ustawienia Nacisnąć kilkukrotnie przycisk. Kolejno wyświetlane będą następujące pozycje menu. TP - ustawienia odbioru komunikatów drogowych Yes - odbieranie radiokomunikacji drogowej Yes - nieodbieranie radiokomunikacji drogowej Scan - przeszukiwanie dostępnych stacji radiowych Press - rozpoczęcie wyszukiwania Manual - ręczny wybór stacji radiowej Press - rozpoczęcie wybierania ręcznego Arrow - ustawienie wyboru stacji (funkcja przycisku lub ) Stations - wybieranie z listy dostępnych stacji Presets - wybieranie z przycisków stacji Radiokomunikacja drogowa TP Ta funkcja umożliwia odbiór komunikatów drogowych. Włączanie / wyłączanie odbioru radiokomunikacji drogowej Nacisnąć przycisk TP Yes/No. Zakres częstotliwości FM Jeżeli stacja radiowa nadaje komunikaty drogowe, na wyświetlaczu urządzenia pojawia się. Jeżeli nie są nadawane żadne komunikaty drogowe, pojawia się. Zakres częstotliwości AM W zakresie częstotliwości AM nie są nadawane żadne komunikaty drogowe. 10 Radio

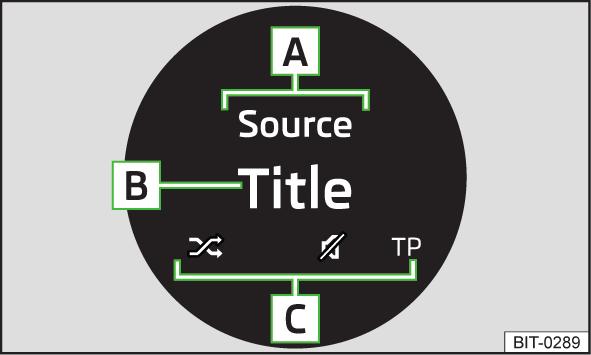

13 Informacja Jeżeli właśnie odtwarzane są komunikaty drogowe, na wyświetlaczu urządzenia pojawia się Traffic. Jeżeli aktualnie ustawiona stacja radiowa nie nadaje żadnych komunikatów drogowych lub ich sygnał jest niedostępny, urządzenie automatycznie wyszuka w tle nadawcę komunikatów drogowych. Podczas odtwarzania w trybie Media lub stacji radiowej w zakresie częstotliwości AM odbierane są komunikaty drogowe z ostatnio wybranej stacji FM. Media Obsługa Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Wyświetlacz 11 Odtwarzanie 12 Urządzenie umożliwia odtwarzanie plików audio z różnych nośników danych i podłączonych urządzeń (dalej nazwanych tylko źródłami dźwięku ). Wyświetlacz Rys. 5 Media - wyświetlacz Opis wskazania» rys. 5 A wiersz informacyjny B nazwa odtwarzanego utworu C wiersz statusu Symbole w wierszu informacyjnym A Symbol SD / USB / AUX Znaczenie aktualnie wybrane źródło dźwięku lista odtwarzania album tytuł Media 11

14 Symbole w wierszu statusu C Symbol Odtwarzanie Znaczenie ponowne odtwarzanie utworu ponowne odtwarzanie albumu / zawartości źródła dźwięku odtwarzanie w kolejności losowej wyłączenie głosu / pauza (nie dotyczy AUX) nadawca komunikatów drogowych jest dostępny nadawca komunikatów drogowych jest niedostępny Urządzenie odtwarza zawartość podłączonego źródła dźwięku w kolejności alfabetycznej według nazw katalogów i plików. Obsługa za pomocą przycisków na urządzeniu Funkcja Odtwarzanie / pauza Szybkie przewijanie utworu w przód Szybkie przewijanie utworu wstecz Odtwarzanie aktualnego utworu od początku Odtwarzanie poprzedniego utworu Odtwarzanie kolejnego utworu Przejście do poprzedniego albumu / poprzedniej listy odtwarzania aktualnego źródła dźwięku a) przejście do kolejnego albumu / kolejnej listy odtwarzania aktualnego źródła dźwięku a) a) Funkcja nie jest dostępna dla urządzeń Apple. Działanie nacisnąć przytrzymać przytrzymać nacisnąć (po 3 sekundach od rozpoczęcia odtwarzania utworu) nacisnąć (w ciągu 3 sekund od rozpoczęcia odtwarzania utworu) nacisnąć nacisnąć nacisnąć Źródła dźwięku Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Wybór źródła dźwięku 12 Karta SD 13 Wejście USB 13 Wejście AUX 14 Urządzenie umożliwia odtwarzanie plików audio w różnych formatach i podłączanie różnych typów źródeł dźwięku» strona 15. W przypadku źródeł dźwięku z pamięcią podzieloną na różne obszary, odczytana zostanie jedynie zawartość pierwszego dostępnego obszaru. UWAGA Źródeł dźwięku nigdy nie odkładać w pobliżu miejsc montażu poduszek powietrznych. Mogłyby one, w razie wyzwolenia poduszki powietrznej, zostać odrzucone i spowodować obrażenia u osób jadących samochodem. Nigdy nie trzymać źródeł dźwięku na desce rozdzielczej, w ręce ani na kolanach. Mogłyby one, przy gwałtownym skręcie, zostać odrzucone i spowodować obrażenia u osób jadących samochodem. Kabel przyłączeniowy prowadzący od źródła dźwięku należy poprowadzić tak, aby w żaden sposób nie przeszkadzał kierowcy w prowadzeniu samochodu. OSTROŻNIE Nie zapisywać żadnych istotnych danych na podłączonych źródłach dźwięku. ŠKODA nie ponosi odpowiedzialności za utratę lub uszkodzenie plików lub podłączonych źródeł dźwięku. Wybór źródła dźwięku Przeczytać i przestrzegać najpierw i na stronie 12. Nacisnąć kilkukrotnie przycisk. 12 Media

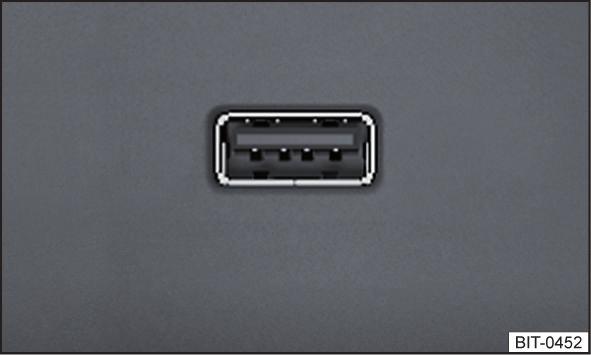

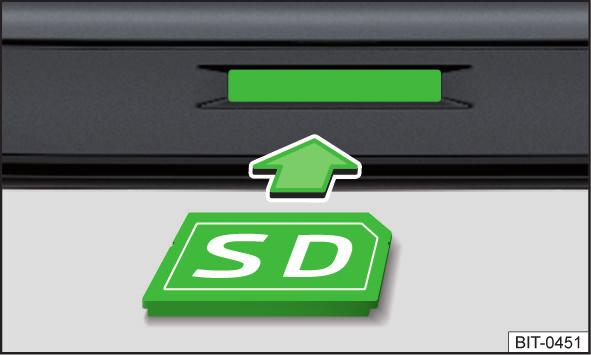

15 Kolejno wyświetlane będą następujące pozycje menu. SD - karta SD USB - źródło dźwięku podłączone za pomocą USB AUX - źródło dźwięku podłączone za pomocą AUX Urządzenie przełącza jedynie pomiędzy podłączonymi źródłami dźwięku zawierającymi pliki, które może odtworzyć. Urządzenie może odczytać z podłączonego źródła dźwięku maks katalogi i odtworzyć maks plików. Z jednego katalogu urządzenie może odtworzyć maks pliki. Wejście USB Rys. 7 Blues - wejście USB Karta SD Rys. 6 Blues - wkładanie karty SD Przeczytać i przestrzegać najpierw i na stronie 12. Gniazdo kart SD znajduje się z przodu urządzenia» strona 6. Wkładanie karty SD Włożyć kartę SD, wsuwając ją najpierw ściętym narożnikiem i skierowaną w prawo, do odpowiedniego gniazda, aż się zatrzaśnie. Odtwarzanie rozpoczyna się automatycznie. Wyjmowanie karty SD Nacisnąć włożoną kartę SD. Karta SD zostanie wysunięta. OSTROŻNIE W przypadku stosowania kart SD z adapterem w wyniku wstrząsów podczas jazdy karta SD może wypaść z adaptera. Przeczytać i przestrzegać najpierw i na stronie 12. Wejście USB znajduje się w konsoli środkowej z przodu i jest oznaczone symbolem. Dokładne miejsce montażu wejścia» Instrukcja obsługi. Źródło dźwięku może być podłączone do wejścia USB bezpośrednio lub za pomocą kabla. Podłączenie źródła dźwięku USB Włożyć źródło dźwięku USB w odpowiednie gniazdo. Odtwarzanie rozpoczyna się automatycznie. Odłączanie źródła dźwięku USB Wyjąć źródło dźwięku USB. Ładowanie źródła dźwięku USB Przy włączonym zapłonie ładowanie rozpoczyna się automatycznie po podłączeniu źródła dźwięku USB (dotyczy źródeł dźwięku, których ładowanie możliwe jest za pomocą wtyku USB). Poziom naładowania może różnić się od poziomu uzyskanego przez ładowanie za pomocą zwykłej sieci. Podłączone źródła dźwięku mogą być ładowane / zasilane prądem o natężeniu maks. 1,0 A. Niektóre podłączone źródła dźwięku mogą nie rozpoznać ładowania. OSTROŻNIE Przedłużacz USB lub reduktor mogą zakłócać działanie podłączonego źródła dźwięku. Informacja Zachęcamy do wyboru kabla z oferty oryginalnych akcesoriów ŠKODA. Media 13

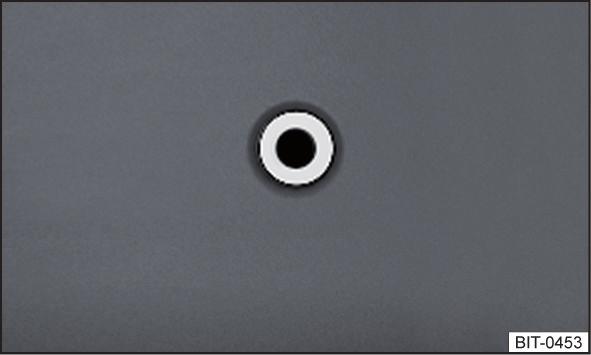

16 Wejście AUX Rys. 8 Blues - wejście AUX Przeczytać i przestrzegać najpierw i na stronie 12. Wejście AUX znajduje się w konsoli środkowej z przodu i jest oznaczone napisem. Dokładne miejsce montażu wejścia» Instrukcja obsługi. Podłączanie źródła dźwięku AUX Włożyć wtyk źródła dźwięku w odpowiednie gniazdo. Kilkukrotnie nacisnąć przycisk i wybrać pozycję menu AUX. Rozpocząć odtwarzanie podłączonego źródła dźwięku. Odłączanie źródła dźwięku AUX Wyjąć wtyk źródła dźwięku. OSTROŻNIE Wejście AUX można wykorzystywać wyłącznie do podłączania odtwarzaczy muzyki! Jeśli do wejścia AUX zostanie podłączone źródło dźwięku wyposażone w adapter do niezależnego zasilania elektrycznego, mogą pojawić się zakłócenia w przesyłaniu dźwięku. Informacja Do wejścia AUX można podłączać wtyki typu jack 3,5 mm (Stereo Jack). Wejście AUX może zostać aktywowane lub dezaktywowane» strona 14, Ustawienia. Zachęcamy do wyboru kabla z oferty oryginalnych akcesoriów ŠKODA. Ustawienia i funkcje zaawansowane Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Ustawienia 14 Obsługiwane źródła dźwięku i formaty plików 15 W niniejszym podrozdziale opisano rodzaje ustawień trybu Media oraz informacje dotyczące obsługiwanych źródeł dźwięku i formatów plików. Ustawienia Nacisnąć kilkukrotnie przycisk. Kolejno wyświetlane będą następujące pozycje menu. Mix - wyłączanie / włączanie odtwarzania w kolejności losowej Off - wyłączanie On - włączanie Repeat - powtórne odtwarzanie All - z aktualnego źródła Track - utwór Folder - album TP - ustawienia odbioru komunikatów drogowych Yes - odbieranie radiokomunikacji drogowej Yes - nieodbieranie radiokomunikacji drogowej AUX - aktywacja / dezaktywacja wejścia AUX On - aktywacja Off - dezaktywacja AUX vol. - ustawienia wyjściowej głośności źródła dźwięku AUX (ta pozycja menu dostępna jedynie przy podłączonym źródle dźwięku) Low - niskie natężenie dźwięku Middle - średnie natężenie dźwięku High - wysokie natężenie dźwięku 14 Media

17 Obsługiwane źródła dźwięku i formaty plików Obsługiwane źródła dźwięku Źródło Rodzaj Specyfikacja Tabela FAT Karta SD Urządzenie USB rozmiar standardowy Pamięć USB; HDD (bez specjalnego oprogramowania) Obsługiwane formaty plików SD; SDHC; SDXC USB 1.x; 2.x i 3.x lub wyższe z obsługą USB 2.x FAT16; VFAT; FAT32 odtwarzacze przenośne (np. ipod, ipad, iphone ) MPEG-1; 2 i 2,5 (Layer-3) Format plików Windows Media Audio 9 Rozszerzenie pliku mp3 wma Maks. prędkość transmisji danych 320 kbit/s 384 kbit/s Maks. prędkość próbkowania 48 khz 96 khz Listy odtwarzania m3u; pls; wpl; m3u8; asx Źródła dźwięku i pliki partycjonowane przez standardy GPT (GUID partition table), chronione metodami DRM, nie są obsługiwane przez urządzenie. Media 15

18 Spis treści A AUX 14 C Czas patrz Zegar 8 D Dodatki ręczne wyszukiwanie 10 Skanowanie 10 Dźwięk 8 Dźwignia obsługowa patrz Instrukcja obsługi 7 F Formaty plików 15 G Głośność 7 K Karta SD 13 Kierownica wielofunkcyjna patrz Instrukcja obsługi 7 L Lista pamięci 9 M Media 11 AUX 14 Formaty plików 15 Karta SD 13 Obsługa Spis treści obsługiwane media 15 Odtwarzanie 12 USB 13 Ustawienia 14 Wybór źródła dźwięku 12 Wyświetlacz 11 MFL patrz Instrukcja obsługi 7 O Obsługa Media 11 Radio 9 Ustawiania 8 Obsługiwane pliki 15 Obsługiwane źródła dźwięku 15 Odtwarzanie (media) 12 Opis i obsługa urządzenia 6 Opis urządzenia 6 P Przyciski Urządzenie 6 R Radio Lista pamięci 9 Obsługa 9 Radiokomunikacja drogowa 10 ręczne wyszukiwanie 10 Skanowanie 10 TP 10 Ustawienia 10 Wybór stacji 9 Wyszukiwanie stacji 10 Wyświetlacz 9 Zakres częstotliwości 9 Zapisywanie stacji 9 Radiokomunikacja drogowa 10 S Setup 8 Skanowanie 10 Sound 8 T TP 10 U USB 13 Ustawianie głośności 7 Ustawienia Dźwięk 8 Głośność 7 Media 14 Obsługa 8 Radio 10 Urządzenie 8 Wyświetlacz 8 W Ważne wskazówki 6 Wejście AUX 14 Wejście USB 13 Włączanie urządzenia 7 Wybór stacji 9, 10 Wybór źródła dźwięku 12 Wyłączanie urządzenia 7 Wyszukiwanie stacji 10 Wyświetlacz Media 11 Radio 9 Ustawienia 8 Wyświetlacz urządzenia 6 Z Zakres częstotliwości 9 Zapisywanie stacji 9

19 Zegar 8 Ź Źródła dźwięku 12 Spis treści 17

20 18 Spis treści

21 Spis treści 19

22 Przedruk, powielanie, tłumaczenie lub wykorzystanie tego opracowania w inny sposób, także we fragmentach, są niedozwolone bez pisemnej zgody ŠKODA AUTO a.s. Wszelkie prawa autorskie są wyraźnie zastrzeżone dla ŠKODA AUTO a.s. zgodnie z ustawą o prawach autorskich. Zmiany zastrzeżone. Wydane przez: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2015

23 Blues: Fabia, Rapid, Rapid Spaceback polsky S V CB 6V CB
