1 SIMPLY CLEVER Infotainment Radio Bolero Instrukcja obsługi

2 5L CA

3

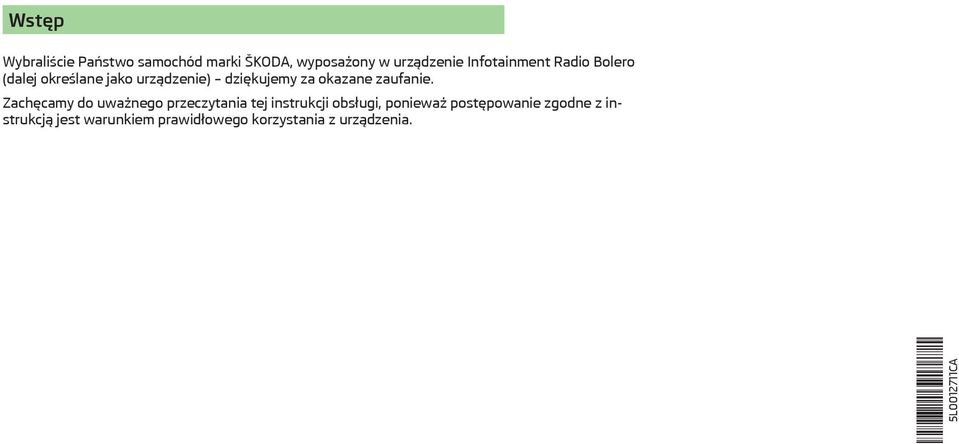

4 Wstęp Wybraliście Państwo samochód marki ŠKODA, wyposażony w urządzenie Infotainment Radio Bolero (dalej określane jako urządzenie) dziękujemy za okazane zaufanie. Zachęcamy do uważnego przeczytania tej instrukcji obsługi, ponieważ postępowanie zgodne z instrukcją jest warunkiem prawidłowego korzystania z urządzenia. 5L CA

5 Spis treści Instrukcja obsługi 3 Objaśnienia 4 Deklaracja zgodności 5 Funkcje telefonu 50 Wiadomości tekstowe (SMS) 51 MirrorLink 53 Spis treści Zastosowane skróty Zapoznanie się z urządzeniem Wprowadzenie 7 Ważne wskazówki 7 Przegląd urządzenia 7 Obsługa urządzenia 10 Obsługa za pomocą ekranu urządzenia 10 Obsługa za pomocą przycisków / regulatorów na kierownicy wielofunkcyjnej / dźwigni obsługowej 11 Obsługa głosowa 14 Ustawienia urządzenia 18 Menu Sound 18 Menu Setup 19 Radio 22 Obsługa 22 Ustawienia 26 Media 28 Obsługa 28 Źródła dźwięku 30 Obrazy 35 Przeglądarka zdjęć 35 Komunikacja 37 Telefon 37 Kojarzenie 41 Połączenie 45 Wybieranie numeru telefonu 46 2 Spis treści

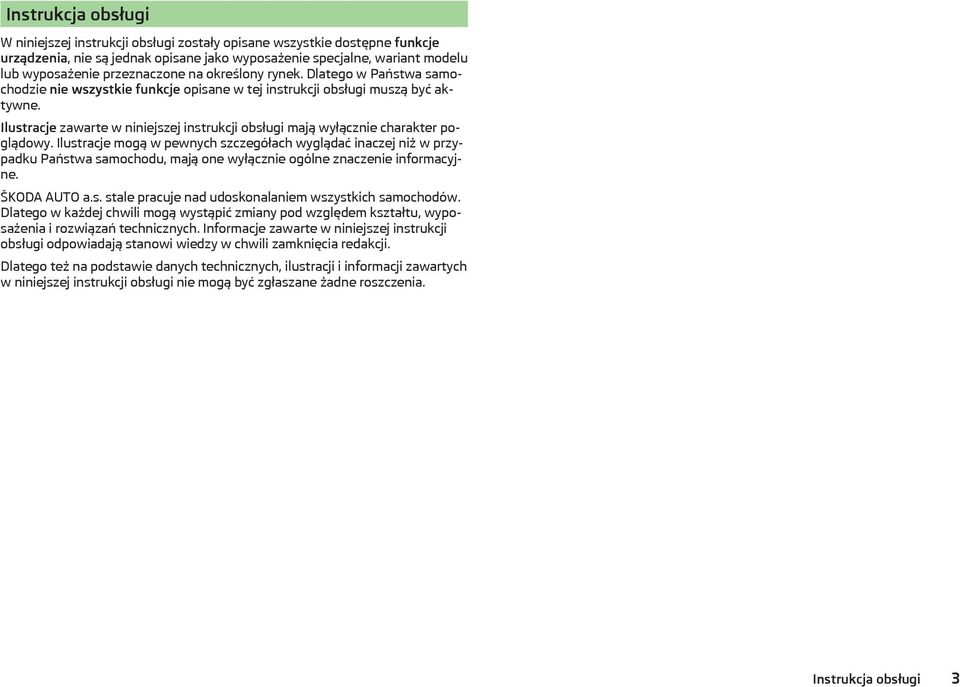

6 Instrukcja obsługi W niniejszej instrukcji obsługi zostały opisane wszystkie dostępne funkcje urządzenia, nie są jednak opisane jako wyposażenie specjalne, wariant modelu lub wyposażenie przeznaczone na określony rynek. Dlatego w Państwa samochodzie nie wszystkie funkcje opisane w tej instrukcji obsługi muszą być aktywne. Ilustracje zawarte w niniejszej instrukcji obsługi mają wyłącznie charakter poglądowy. Ilustracje mogą w pewnych szczegółach wyglądać inaczej niż w przypadku Państwa samochodu, mają one wyłącznie ogólne znaczenie informacyjne. ŠKODA AUTO a.s. stale pracuje nad udoskonalaniem wszystkich samochodów. Dlatego w każdej chwili mogą wystąpić zmiany pod względem kształtu, wyposażenia i rozwiązań technicznych. Informacje zawarte w niniejszej instrukcji obsługi odpowiadają stanowi wiedzy w chwili zamknięcia redakcji. Dlatego też na podstawie danych technicznych, ilustracji i informacji zawartych w niniejszej instrukcji obsługi nie mogą być zgłaszane żadne roszczenia. Instrukcja obsługi 3

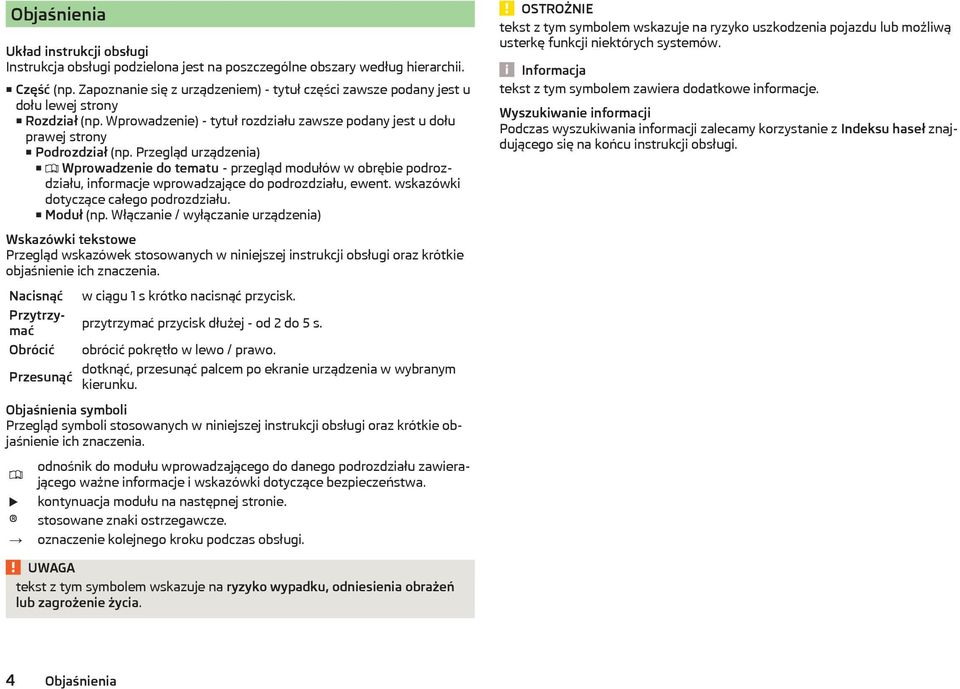

7 Objaśnienia Układ instrukcji obsługi Instrukcja obsługi podzielona jest na poszczególne obszary według hierarchii. Część (np. Zapoznanie się z urządzeniem) - tytuł części zawsze podany jest u dołu lewej strony Rozdział (np. Wprowadzenie) - tytuł rozdziału zawsze podany jest u dołu prawej strony Podrozdział (np. Przegląd urządzenia) Wprowadzenie do tematu - przegląd modułów w obrębie podrozdziału, informacje wprowadzające do podrozdziału, ewent. wskazówki dotyczące całego podrozdziału. Moduł (np. Włączanie / wyłączanie urządzenia) OSTROŻNIE tekst z tym symbolem wskazuje na ryzyko uszkodzenia pojazdu lub możliwą usterkę funkcji niektórych systemów. Informacja tekst z tym symbolem zawiera dodatkowe informacje. Wyszukiwanie informacji Podczas wyszukiwania informacji zalecamy korzystanie z Indeksu haseł znajdującego się na końcu instrukcji obsługi. Wskazówki tekstowe Przegląd wskazówek stosowanych w niniejszej instrukcji obsługi oraz krótkie objaśnienie ich znaczenia. Nacisnąć w ciągu 1 s krótko nacisnąć przycisk. Przytrzymać przytrzymać przycisk dłużej - od 2 do 5 s. Obrócić obrócić pokrętło w lewo / prawo. dotknąć, przesunąć palcem po ekranie urządzenia w wybranym Przesunąć kierunku. Objaśnienia symboli Przegląd symboli stosowanych w niniejszej instrukcji obsługi oraz krótkie objaśnienie ich znaczenia. odnośnik do modułu wprowadzającego do danego podrozdziału zawierającego ważne informacje i wskazówki dotyczące bezpieczeństwa. kontynuacja modułu na następnej stronie. stosowane znaki ostrzegawcze. oznaczenie kolejnego kroku podczas obsługi. UWAGA tekst z tym symbolem wskazuje na ryzyko wypadku, odniesienia obrażeń lub zagrożenie życia. 4 Objaśnienia

8 Deklaracja zgodności ŠKODA AUTO a.s. oświadcza niniejszym, że systemy ŠKODA Infotainment spełniają podstawowe wymogi i dalsze postanowienia dyrektywy 1999/5/WE dotyczące urządzeń radiowych i telekomunikacyjnych. ŠKODA AUTO a.s. niniejszym oświadcza, że podłączenie oraz użytkowanie tego urządzenia posiada zezwolenie Nigeryjskiej Komisji Komunikacyjnej. Deklaracja zgodności 5

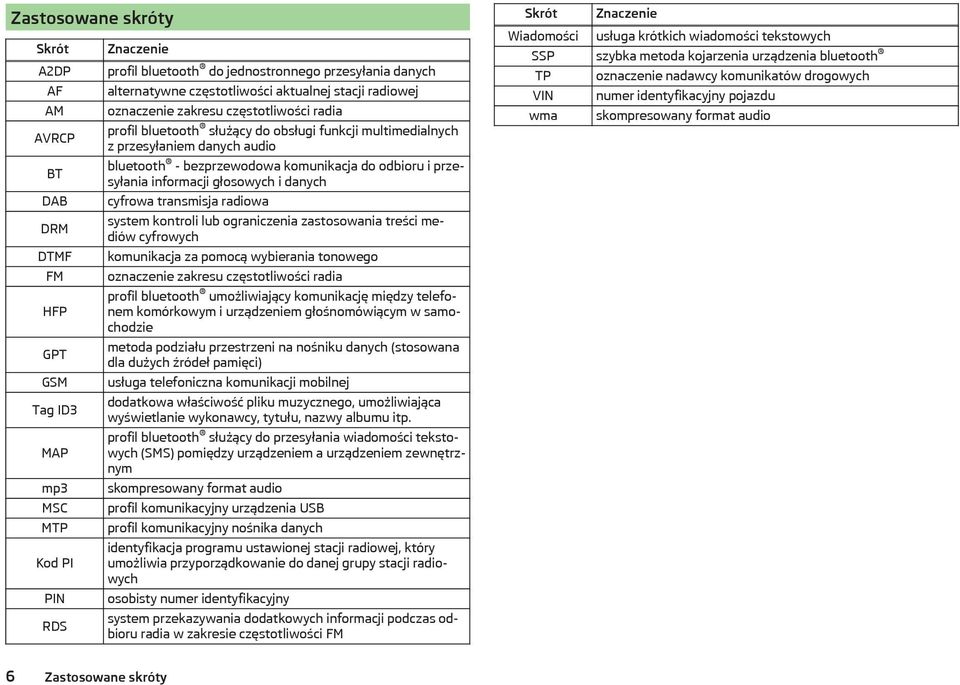

9 Zastosowane skróty Skrót A2DP AF AM AVRCP BT DAB DRM DTMF FM HFP GPT GSM Tag ID3 MAP mp3 MSC MTP Kod PI PIN RDS Znaczenie profil bluetooth do jednostronnego przesyłania danych alternatywne częstotliwości aktualnej stacji radiowej oznaczenie zakresu częstotliwości radia profil bluetooth służący do obsługi funkcji multimedialnych z przesyłaniem danych audio bluetooth - bezprzewodowa komunikacja do odbioru i przesyłania informacji głosowych i danych cyfrowa transmisja radiowa system kontroli lub ograniczenia zastosowania treści mediów cyfrowych komunikacja za pomocą wybierania tonowego oznaczenie zakresu częstotliwości radia profil bluetooth umożliwiający komunikację między telefonem komórkowym i urządzeniem głośnomówiącym w samochodzie metoda podziału przestrzeni na nośniku danych (stosowana dla dużych źródeł pamięci) usługa telefoniczna komunikacji mobilnej dodatkowa właściwość pliku muzycznego, umożliwiająca wyświetlanie wykonawcy, tytułu, nazwy albumu itp. profil bluetooth służący do przesyłania wiadomości tekstowych (SMS) pomiędzy urządzeniem a urządzeniem zewnętrznym skompresowany format audio profil komunikacyjny urządzenia USB profil komunikacyjny nośnika danych identyfikacja programu ustawionej stacji radiowej, który umożliwia przyporządkowanie do danej grupy stacji radiowych osobisty numer identyfikacyjny system przekazywania dodatkowych informacji podczas odbioru radia w zakresie częstotliwości FM Skrót Znaczenie Wiadomości usługa krótkich wiadomości tekstowych SSP szybka metoda kojarzenia urządzenia bluetooth TP oznaczenie nadawcy komunikatów drogowych VIN numer identyfikacyjny pojazdu wma skompresowany format audio 6 Zastosowane skróty

10 Zapoznanie się z urządzeniem Wprowadzenie Ważne wskazówki Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Ochrona komponentów 7 UWAGA Przede wszystkim należy skoncentrować się na prowadzeniu samochodu! Kierowca ponosi pełną odpowiedzialność za obsługę pojazdu. Z urządzenia należy korzystać tylko w sposób umożliwiający pełną kontrolę nad samochodem w każdej sytuacji na drodze - ryzyko wypadku! Ustawić głośność w taki sposób, aby akustyczne sygnały z zewnątrz (np. pojazdy policji, karetki pogotowia czy straży pożarnej), były zawsze słyszalne. Za duża głośność może spowodować uszkodzenie słuchu! Jeżeli ochrona komponentów nie wyłącza się po włączeniu zapłonu, należy się zwrócić do partnera serwisowego ŠKODA. Przegląd urządzenia Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Opis urządzenia 8 Ekran dotykowy 8 Włączanie i wyłączanie urządzenia 8 Menu urządzenia 9 Ustawianie głośności przy włączonym urządzeniu 9 W niniejszym rozdziale opisano zarówno urządzenie, jego włączanie / wyłączanie, jak i ustawienia głośności. Ochrona komponentów Przeczytać i przestrzegać najpierw na stronie 7. Niektóre sterowniki elektroniczne są fabrycznie wyposażone w ochronę komponentów. Ochrona komponentów służy jako mechanizm ochronny do poniższych celów: ograniczenie funkcjonalności sterowników zamontowanych fabrycznie lub w warsztacie po ich zainstalowaniu w innym pojeździe (np. po kradzieży); ograniczenie funkcjonalności komponentów używanych poza pojazdem; możliwość legalnego montażu lub wymiany sterowników podczas napraw u partnera serwisowego 1) ŠKODA. Jeżeli ochrona komponentów jest aktywna, na ekranie urządzenia pojawia się następujący komunikat o błędzie Zabezpieczenie elementów: Obecnie Infotainment dostępny tylko w ograniczonym stopniu. Włącz zapłon. 1) Zastosowane pojęcia» Instrukcja obsługi, rozdział Objaśnienia. Wprowadzenie 7

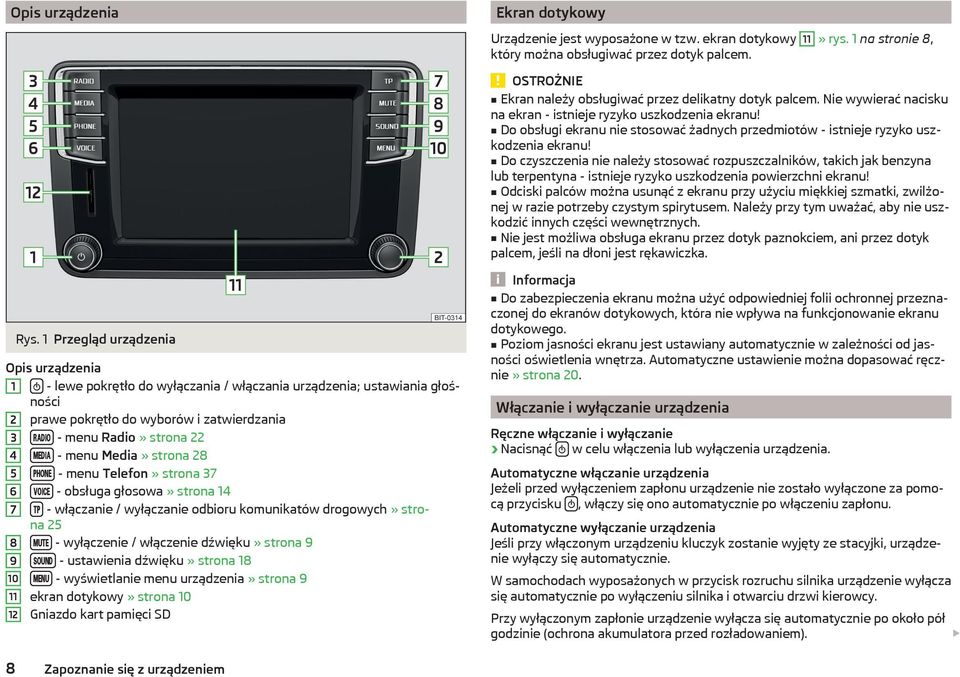

11 Opis urządzenia Ekran dotykowy Urządzenie jest wyposażone w tzw. ekran dotykowy 11» rys. 1 na stronie 8, który można obsługiwać przez dotyk palcem. OSTROŻNIE Ekran należy obsługiwać przez delikatny dotyk palcem. Nie wywierać nacisku na ekran - istnieje ryzyko uszkodzenia ekranu! Do obsługi ekranu nie stosować żadnych przedmiotów - istnieje ryzyko uszkodzenia ekranu! Do czyszczenia nie należy stosować rozpuszczalników, takich jak benzyna lub terpentyna - istnieje ryzyko uszkodzenia powierzchni ekranu! Odciski palców można usunąć z ekranu przy użyciu miękkiej szmatki, zwilżonej w razie potrzeby czystym spirytusem. Należy przy tym uważać, aby nie uszkodzić innych części wewnętrznych. Nie jest możliwa obsługa ekranu przez dotyk paznokciem, ani przez dotyk palcem, jeśli na dłoni jest rękawiczka. Rys. 1 Przegląd urządzenia Opis urządzenia lewe pokrętło do wyłączania / włączania urządzenia; ustawiania głośności prawe pokrętło do wyborów i zatwierdzania - menu Radio» strona 22 - menu Media» strona 28 - menu Telefon» strona 37 - obsługa głosowa» strona 14 - włączanie / wyłączanie odbioru komunikatów drogowych» strona 25 - wyłączenie / włączenie dźwięku» strona 9 - ustawienia dźwięku» strona 18 - wyświetlanie menu urządzenia» strona 9 ekran dotykowy» strona 10 Gniazdo kart pamięci SD Informacja Do zabezpieczenia ekranu można użyć odpowiedniej folii ochronnej przeznaczonej do ekranów dotykowych, która nie wpływa na funkcjonowanie ekranu dotykowego. Poziom jasności ekranu jest ustawiany automatycznie w zależności od jasności oświetlenia wnętrza. Automatyczne ustawienie można dopasować ręcznie» strona 20. Włączanie i wyłączanie urządzenia Ręczne włączanie i wyłączanie Nacisnąć w celu włączenia lub wyłączenia urządzenia. Automatyczne włączanie urządzenia Jeżeli przed wyłączeniem zapłonu urządzenie nie zostało wyłączone za pomocą przycisku, włączy się ono automatycznie po włączeniu zapłonu. Automatyczne wyłączanie urządzenia Jeśli przy włączonym urządzeniu kluczyk zostanie wyjęty ze stacyjki, urządzenie wyłączy się automatycznie. W samochodach wyposażonych w przycisk rozruchu silnika urządzenie wyłącza się automatycznie po wyłączeniu silnika i otwarciu drzwi kierowcy. Przy wyłączonym zapłonie urządzenie wyłącza się automatycznie po około pół godzinie (ochrona akumulatora przed rozładowaniem). 8 Zapoznanie się z urządzeniem

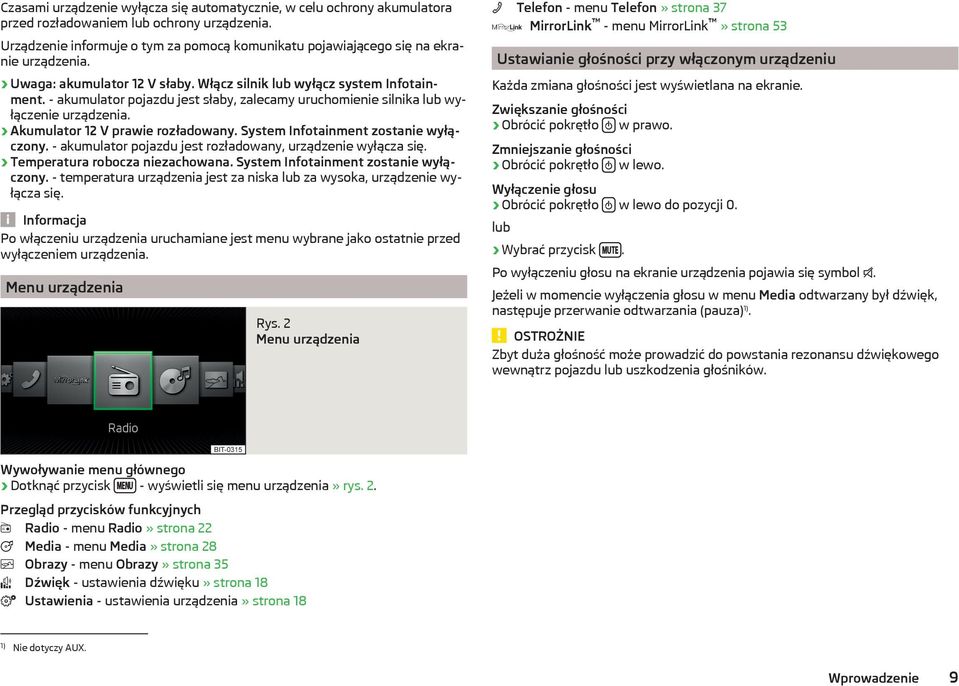

12 Czasami urządzenie wyłącza się automatycznie, w celu ochrony akumulatora przed rozładowaniem lub ochrony urządzenia. Urządzenie informuje o tym za pomocą komunikatu pojawiającego się na ekranie urządzenia. Uwaga: akumulator 12 V słaby. Włącz silnik lub wyłącz system Infotainment. - akumulator pojazdu jest słaby, zalecamy uruchomienie silnika lub wyłączenie urządzenia. Akumulator 12 V prawie rozładowany. System Infotainment zostanie wyłączony. - akumulator pojazdu jest rozładowany, urządzenie wyłącza się. Temperatura robocza niezachowana. System Infotainment zostanie wyłączony. - temperatura urządzenia jest za niska lub za wysoka, urządzenie wyłącza się. Informacja Po włączeniu urządzenia uruchamiane jest menu wybrane jako ostatnie przed wyłączeniem urządzenia. Menu urządzenia Rys. 2 Menu urządzenia Telefon - menu Telefon» strona 37 MirrorLink - menu MirrorLink» strona 53 Ustawianie głośności przy włączonym urządzeniu Każda zmiana głośności jest wyświetlana na ekranie. Zwiększanie głośności Obrócić pokrętło w prawo. Zmniejszanie głośności Obrócić pokrętło w lewo. Wyłączenie głosu Obrócić pokrętło w lewo do pozycji 0. lub Wybrać przycisk. Po wyłączeniu głosu na ekranie urządzenia pojawia się symbol. Jeżeli w momencie wyłączenia głosu w menu Media odtwarzany był dźwięk, następuje przerwanie odtwarzania (pauza) 1). OSTROŻNIE Zbyt duża głośność może prowadzić do powstania rezonansu dźwiękowego wewnątrz pojazdu lub uszkodzenia głośników. Wywoływanie menu głównego Dotknąć przycisk - wyświetli się menu urządzenia» rys. 2. Przegląd przycisków funkcyjnych Radio - menu Radio» strona 22 Media - menu Media» strona 28 Obrazy - menu Obrazy» strona 35 Dźwięk - ustawienia dźwięku» strona 18 Ustawienia - ustawienia urządzenia» strona 18 1) Nie dotyczy AUX. Wprowadzenie 9

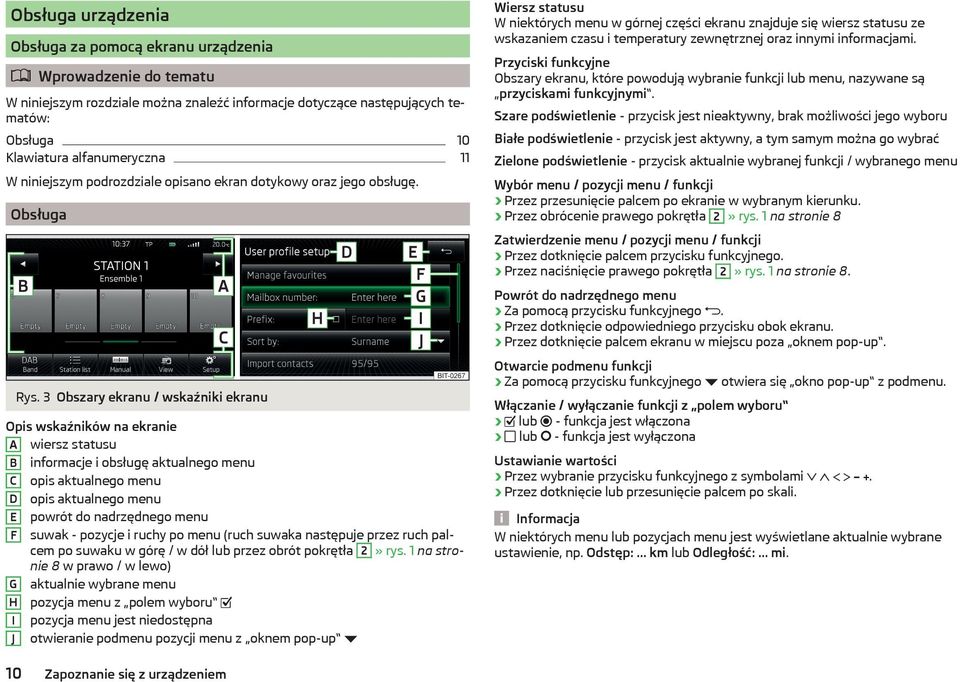

13 Obsługa urządzenia Obsługa za pomocą ekranu urządzenia Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Obsługa 10 Klawiatura alfanumeryczna 11 W niniejszym podrozdziale opisano ekran dotykowy oraz jego obsługę. Obsługa Wiersz statusu W niektórych menu w górnej części ekranu znajduje się wiersz statusu ze wskazaniem czasu i temperatury zewnętrznej oraz innymi informacjami. Przyciski funkcyjne Obszary ekranu, które powodują wybranie funkcji lub menu, nazywane są przyciskami funkcyjnymi. Szare podświetlenie - przycisk jest nieaktywny, brak możliwości jego wyboru Białe podświetlenie - przycisk jest aktywny, a tym samym można go wybrać Zielone podświetlenie - przycisk aktualnie wybranej funkcji / wybranego menu Wybór menu / pozycji menu / funkcji Przez przesunięcie palcem po ekranie w wybranym kierunku. Przez obrócenie prawego pokrętła 2» rys. 1 na stronie 8 Zatwierdzenie menu / pozycji menu / funkcji Przez dotknięcie palcem przycisku funkcyjnego. Przez naciśnięcie prawego pokrętła 2» rys. 1 na stronie 8. Powrót do nadrzędnego menu Za pomocą przycisku funkcyjnego. Przez dotknięcie odpowiedniego przycisku obok ekranu. Przez dotknięcie palcem ekranu w miejscu poza oknem pop-up. Rys. 3 Obszary ekranu / wskaźniki ekranu Opis wskaźników na ekranie A wiersz statusu B informacje i obsługę aktualnego menu C opis aktualnego menu D opis aktualnego menu E powrót do nadrzędnego menu F suwak - pozycje i ruchy po menu (ruch suwaka następuje przez ruch palcem po suwaku w górę / w dół lub przez obrót pokrętła 2» rys. 1 na stronie 8 w prawo / w lewo) G aktualnie wybrane menu H pozycja menu z polem wyboru I pozycja menu jest niedostępna J otwieranie podmenu pozycji menu z oknem pop-up Otwarcie podmenu funkcji Za pomocą przycisku funkcyjnego otwiera się okno pop-up z podmenu. Włączanie / wyłączanie funkcji z polem wyboru lub - funkcja jest włączona lub - funkcja jest wyłączona Ustawianie wartości Przez wybranie przycisku funkcyjnego z symbolami. Przez dotknięcie lub przesunięcie palcem po skali. Informacja W niektórych menu lub pozycjach menu jest wyświetlane aktualnie wybrane ustawienie, np. Odstęp:... km lub Odległość:... mi. 10 Zapoznanie się z urządzeniem

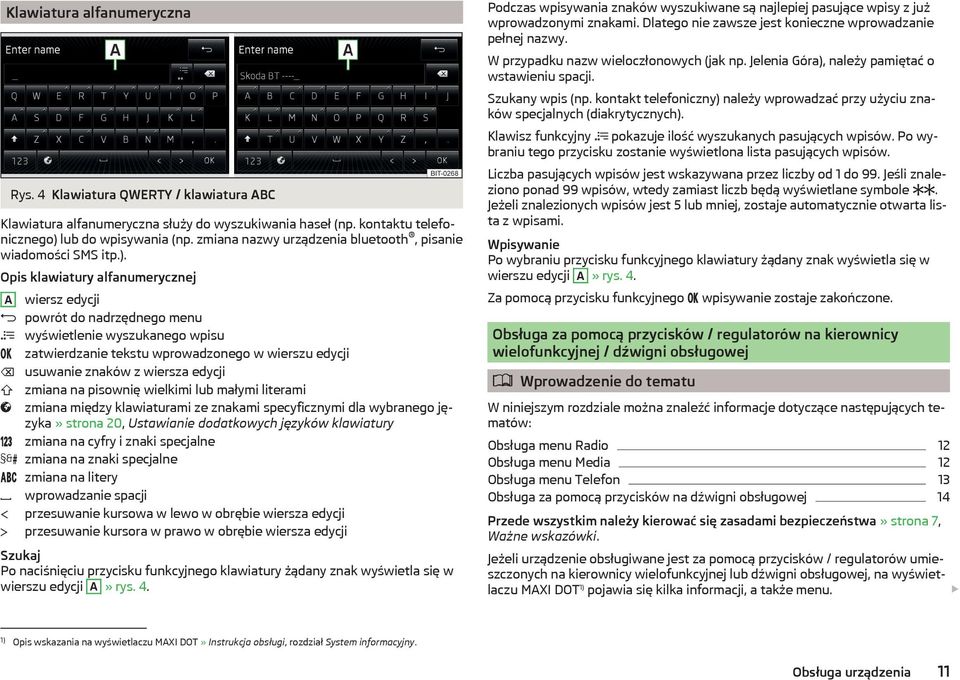

14 Klawiatura alfanumeryczna Rys. 4 Klawiatura QWERTY / klawiatura ABC Klawiatura alfanumeryczna służy do wyszukiwania haseł (np. kontaktu telefonicznego) lub do wpisywania (np. zmiana nazwy urządzenia bluetooth, pisanie wiadomości SMS itp.). Opis klawiatury alfanumerycznej A wiersz edycji powrót do nadrzędnego menu wyświetlenie wyszukanego wpisu zatwierdzanie tekstu wprowadzonego w wierszu edycji usuwanie znaków z wiersza edycji zmiana na pisownię wielkimi lub małymi literami zmiana między klawiaturami ze znakami specyficznymi dla wybranego języka» strona 20, Ustawianie dodatkowych języków klawiatury zmiana na cyfry i znaki specjalne zmiana na znaki specjalne zmiana na litery wprowadzanie spacji przesuwanie kursowa w lewo w obrębie wiersza edycji przesuwanie kursora w prawo w obrębie wiersza edycji Szukaj Po naciśnięciu przycisku funkcyjnego klawiatury żądany znak wyświetla się w wierszu edycji A» rys. 4. Podczas wpisywania znaków wyszukiwane są najlepiej pasujące wpisy z już wprowadzonymi znakami. Dlatego nie zawsze jest konieczne wprowadzanie pełnej nazwy. W przypadku nazw wieloczłonowych (jak np. Jelenia Góra), należy pamiętać o wstawieniu spacji. Szukany wpis (np. kontakt telefoniczny) należy wprowadzać przy użyciu znaków specjalnych (diakrytycznych). Klawisz funkcyjny pokazuje ilość wyszukanych pasujących wpisów. Po wybraniu tego przycisku zostanie wyświetlona lista pasujących wpisów. Liczba pasujących wpisów jest wskazywana przez liczby od 1 do 99. Jeśli znaleziono ponad 99 wpisów, wtedy zamiast liczb będą wyświetlane symbole. Jeżeli znalezionych wpisów jest 5 lub mniej, zostaje automatycznie otwarta lista z wpisami. Wpisywanie Po wybraniu przycisku funkcyjnego klawiatury żądany znak wyświetla się w wierszu edycji A» rys. 4. Za pomocą przycisku funkcyjnego wpisywanie zostaje zakończone. Obsługa za pomocą przycisków / regulatorów na kierownicy wielofunkcyjnej / dźwigni obsługowej Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Obsługa menu Radio 12 Obsługa menu Media 12 Obsługa menu Telefon 13 Obsługa za pomocą przycisków na dźwigni obsługowej 14 Przede wszystkim należy kierować się zasadami bezpieczeństwa» strona 7, Ważne wskazówki. Jeżeli urządzenie obsługiwane jest za pomocą przycisków / regulatorów umieszczonych na kierownicy wielofunkcyjnej lub dźwigni obsługowej, na wyświetlaczu MAXI DOT 1) pojawia się kilka informacji, a także menu. 1) Opis wskazania na wyświetlaczu MAXI DOT» Instrukcja obsługi, rozdział System informacyjny. Obsługa urządzenia 11

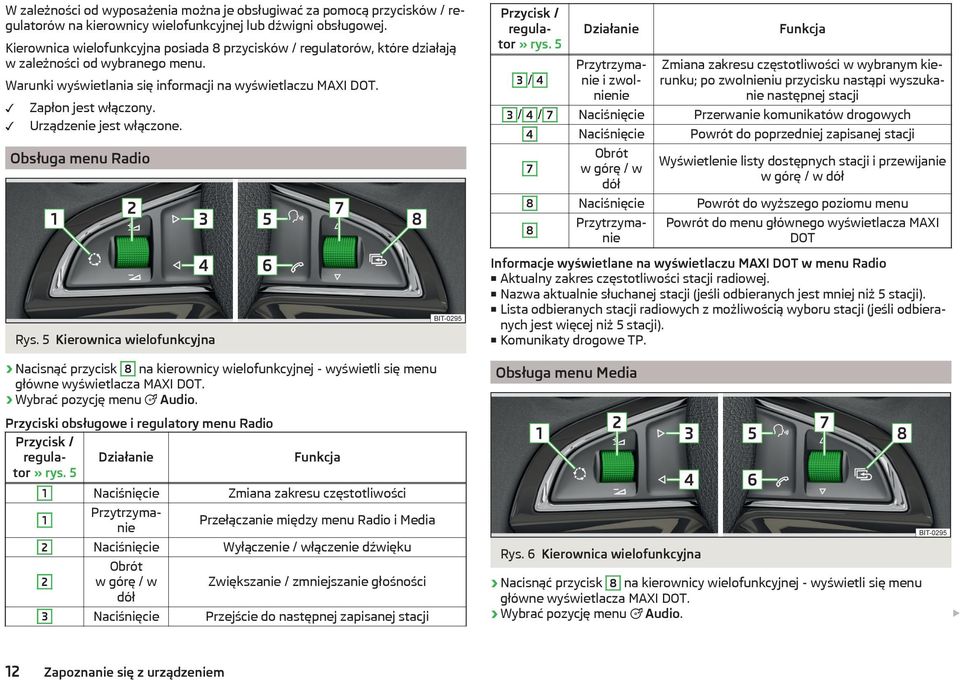

15 W zależności od wyposażenia można je obsługiwać za pomocą przycisków / regulatorów na kierownicy wielofunkcyjnej lub dźwigni obsługowej. Kierownica wielofunkcyjna posiada 8 przycisków / regulatorów, które działają w zależności od wybranego menu. Warunki wyświetlania się informacji na wyświetlaczu MAXI DOT. Zapłon jest włączony. Urządzenie jest włączone. Obsługa menu Radio Rys. 5 Kierownica wielofunkcyjna Nacisnąć przycisk 8 na kierownicy wielofunkcyjnej - wyświetli się menu główne wyświetlacza MAXI DOT. Wybrać pozycję menu Audio. Przyciski obsługowe i regulatory menu Radio Przycisk / regulator» rys. Działanie 5 Funkcja 1 Naciśnięcie Zmiana zakresu częstotliwości 1 Przytrzymanie Przełączanie między menu Radio i Media 2 Naciśnięcie Wyłączenie / włączenie dźwięku 2 Obrót w górę / w dół Zwiększanie / zmniejszanie głośności 3 Naciśnięcie Przejście do następnej zapisanej stacji Przycisk / regulator» rys. 5 3 / 4 Działanie Przytrzymanie i zwolnienie Funkcja Zmiana zakresu częstotliwości w wybranym kierunku; po zwolnieniu przycisku nastąpi wyszukanie następnej stacji 3 / 4 / 7 Naciśnięcie Przerwanie komunikatów drogowych 4 Naciśnięcie Powrót do poprzedniej zapisanej stacji 7 Obrót w górę / w dół Wyświetlenie listy dostępnych stacji i przewijanie w górę / w dół 8 Naciśnięcie Powrót do wyższego poziomu menu 8 Przytrzymanie Powrót do menu głównego wyświetlacza MAXI DOT Informacje wyświetlane na wyświetlaczu MAXI DOT w menu Radio Aktualny zakres częstotliwości stacji radiowej. Nazwa aktualnie słuchanej stacji (jeśli odbieranych jest mniej niż 5 stacji). Lista odbieranych stacji radiowych z możliwością wyboru stacji (jeśli odbieranych jest więcej niż 5 stacji). Komunikaty drogowe TP. Obsługa menu Media Rys. 6 Kierownica wielofunkcyjna Nacisnąć przycisk 8 na kierownicy wielofunkcyjnej - wyświetli się menu główne wyświetlacza MAXI DOT. Wybrać pozycję menu Audio. 12 Zapoznanie się z urządzeniem

16 Przyciski obsługowe i regulatory menu Media Przycisk / regulator» rys. Działanie 6 Funkcja 1 Naciśnięcie Wybranie podłączonego źródła dźwięku 1 Przytrzymanie Przełączanie między menu Radio i Media oraz przywrócenie ostatniego stanu (np. ostatnia odtwarzana stacja radiowa lub utwór) 2 Naciśnięcie Zatrzymanie / włączenie odtwarzania 2 3 / 4 Obrót w górę / w dół Przytrzymanie i zwolnienie 3 Naciśnięcie 7 Obrót w górę Zwiększanie / zmniejszanie głośności Szybkie przewijanie w przód / w tył a) Przejście do następnego utworu a) 4 7 Naciśnięcie Obrót w dół Przejście do poprzedniego utworu w ciągu 3 s odtwarzania utworu, przejście do początku utworu po 3 s odtwarzania utworu a) 8 Naciśnięcie Powrót do wyższego poziomu menu 8 a) Nie dotyczy AUX. Przytrzymanie Powrót do menu głównego wyświetlacza MAXI DOT W menu Media na wyświetlaczu MAXI DOT wyświetlany jest jedynie tytuł odtwarzanego utworu. Obsługa menu Telefon Rys. 7 Kierownica wielofunkcyjna Nacisnąć przycisk 8 na kierownicy wielofunkcyjnej - wyświetli się menu główne wyświetlacza MAXI DOT. Wybrać pozycję menu Telefon. Przyciski obsługowe i regulatory menu Telefon Przycisk / regulator» rys. 7 Działanie Funkcja 2 Naciśnięcie Wyłączenie / włączenie dźwięku 2 Obrót w górę / w dół 6 Naciśnięcie 6 7 Przytrzymanie Obrót w górę / w dół Zwiększanie / zmniejszanie głośności Odebranie połączenia; zakończenie rozmowy; wejście do menu Telefon; lista połączeń; połączenie z wybranym kontaktem Odrzucenie połączenia, powtórzenie ostatniego połączenia (ponowne wybranie) Poruszanie się w obrębie listy połączeń - poprzednia / następna pozycja menu 7 Naciśnięcie Zatwierdzenie wybranej pozycji menu 8 Naciśnięcie Powrót do wyższego poziomu menu 8 Przytrzymanie Powrót do menu głównego wyświetlacza MAXI DOT Obsługa urządzenia 13

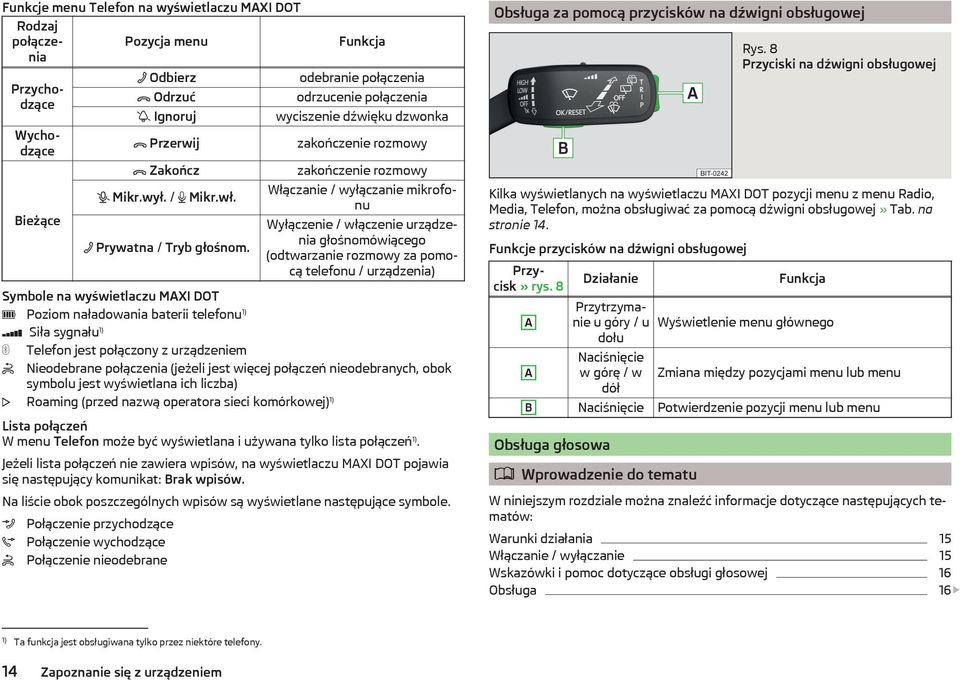

17 Funkcje menu Telefon na wyświetlaczu MAXI DOT Rodzaj połączenia Pozycja menu Przychodzące Wychodzące Bieżące Odbierz Odrzuć Ignoruj Przerwij Zakończ Mikr.wył. / Mikr.wł. Prywatna / Tryb głośnom. Funkcja odebranie połączenia odrzucenie połączenia wyciszenie dźwięku dzwonka zakończenie rozmowy zakończenie rozmowy Włączanie / wyłączanie mikrofonu Wyłączenie / włączenie urządzenia głośnomówiącego (odtwarzanie rozmowy za pomocą telefonu / urządzenia) Symbole na wyświetlaczu MAXI DOT Poziom naładowania baterii telefonu 1) Siła sygnału 1) Telefon jest połączony z urządzeniem Nieodebrane połączenia (jeżeli jest więcej połączeń nieodebranych, obok symbolu jest wyświetlana ich liczba) Roaming (przed nazwą operatora sieci komórkowej) 1) Lista połączeń W menu Telefon może być wyświetlana i używana tylko lista połączeń 1). Jeżeli lista połączeń nie zawiera wpisów, na wyświetlaczu MAXI DOT pojawia się następujący komunikat: Brak wpisów. Na liście obok poszczególnych wpisów są wyświetlane następujące symbole. Połączenie przychodzące Połączenie wychodzące Połączenie nieodebrane Obsługa za pomocą przycisków na dźwigni obsługowej Rys. 8 Przyciski na dźwigni obsługowej Kilka wyświetlanych na wyświetlaczu MAXI DOT pozycji menu z menu Radio, Media, Telefon, można obsługiwać za pomocą dźwigni obsługowej» Tab. na stronie 14. Funkcje przycisków na dźwigni obsługowej Przycisk» rys. 8 A A Działanie Przytrzymanie u góry / u dołu Naciśnięcie w górę / w dół Funkcja Wyświetlenie menu głównego Zmiana między pozycjami menu lub menu B Naciśnięcie Potwierdzenie pozycji menu lub menu Obsługa głosowa Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Warunki działania 15 Włączanie / wyłączanie 15 Wskazówki i pomoc dotyczące obsługi głosowej 16 Obsługa 16 1) Ta funkcja jest obsługiwana tylko przez niektóre telefony. 14 Zapoznanie się z urządzeniem

18 Nierozpoznanie polecenia głosowego 16 Możliwość korekty wprowadzonego polecenia głosowego 16 Zatrzymywanie / przywracanie wprowadzonych poleceń głosowych 17 Polecenia głosowe niezawarte w pomocy 17 Przede wszystkim należy kierować się zasadami bezpieczeństwa» strona 7, Ważne wskazówki. Niektóre funkcje urządzenia można obsługiwać za pomocą poleceń głosowych. Przyspiesza to posługiwanie się urządzeniem i zwiększa komfort prowadzenia samochodu. Z obsługi głosowej można korzystać za pomocą następujących menu. Radio Media Telefon Obsługa głosowa może być wykonywana zarówno przez kierowcę, jak i pasażera. UWAGA Nie korzystać z obsługi głosowej w nagłym wypadku ani pod wpływem stresu. W takich sytuacjach polecenia głosowe mogą nie zostać rozpoznane. Utworzenie połączenia telefonicznego może okazać się niemożliwe lub nawiązywanie połączenia może zająć zbyt dużo czasu. Numer alarmowy należy wybrać ręcznie! Zamknąć drzwi, okna i dach przesuwno-uchylny, w ten sposób można uniknąć odgłosów z zewnątrz pogarszających zrozumienie poleceń obsługi głosowej. Podczas jazdy z dużą prędkością dobrze jest mówić głośniej, by polecenia głosowe lepiej wyróżniały się z otaczającego hałasu. Podczas obsługi głosowej ograniczyć dochodzenie dźwięków z innych źródeł (np. jednoczesnej rozmowy pasażerów). OSTROŻNIE Obsługa głosowa nie jest dostępna we wszystkich językach. Na ten fakt urządzenie zwraca uwagę komunikatem tekstowym, który jest wyświetlany po ustawieniu języka urządzania na ekranie» strona 19. Informacja Podczas obsługi głosowej nie są odtwarzane komunikaty drogowe. Przy wymawianiu niektórych poleceń głosowych należy literować słowa, w zależności od wybranego języka komunikacji np. wybór źródła Karta S D. Włączanie / wyłączanie Warunki działania Przeczytać i przestrzegać najpierw na stronie 15. Warunki działania obsługi głosowej. Urządzenie jest włączone. Brak rozmowy telefonicznej. System czujników parkowania jest nieaktywny. Warunki dla optymalnego zrozumienia poleceń głosowych. Polecenia głosowe należy wypowiadać tylko wtedy, gdy na ekranie urządzenia lub na wyświetlaczu MAXI DOT wyświetlany jest symbol. Należy mówić z normalną głośnością, bez akcentowania i zbędnych przerw. Starać się o prawidłową wymowę. Rys. 9 Kierownica wielofunkcyjna Przeczytać i przestrzegać najpierw na stronie 15. Włączanie obsługi głosowej Obsługę głosową można włączyć na jeden z poniższych sposobów. Wybrać przycisk na urządzeniu. Nacisnąć przycisk z symbolem na kierownicy wielofunkcyjnej. Włączenie obsługi głosowej jest sygnalizowane przez sygnał akustyczny, a na ekranie urządzenia wyświetla się lista podstawowych poleceń głosowych dla danego menu. Obsługa urządzenia 15

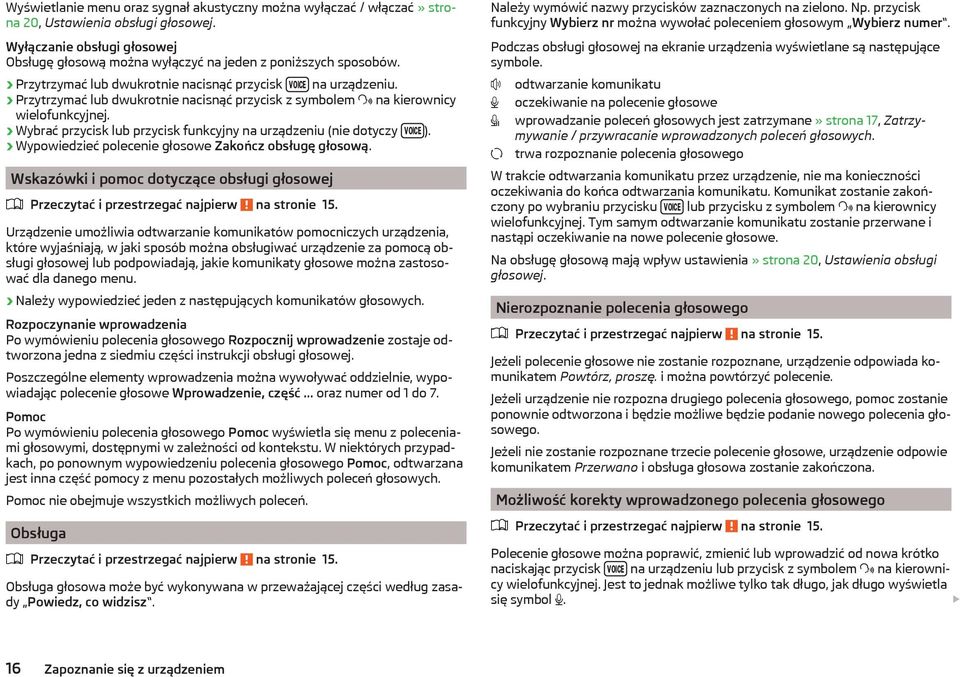

19 Wyświetlanie menu oraz sygnał akustyczny można wyłączać / włączać» strona 20, Ustawienia obsługi głosowej. Wyłączanie obsługi głosowej Obsługę głosową można wyłączyć na jeden z poniższych sposobów. Przytrzymać lub dwukrotnie nacisnąć przycisk na urządzeniu. Przytrzymać lub dwukrotnie nacisnąć przycisk z symbolem na kierownicy wielofunkcyjnej. Wybrać przycisk lub przycisk funkcyjny na urządzeniu (nie dotyczy ). Wypowiedzieć polecenie głosowe Zakończ obsługę głosową. Wskazówki i pomoc dotyczące obsługi głosowej Przeczytać i przestrzegać najpierw na stronie 15. Urządzenie umożliwia odtwarzanie komunikatów pomocniczych urządzenia, które wyjaśniają, w jaki sposób można obsługiwać urządzenie za pomocą obsługi głosowej lub podpowiadają, jakie komunikaty głosowe można zastosować dla danego menu. Należy wypowiedzieć jeden z następujących komunikatów głosowych. Rozpoczynanie wprowadzenia Po wymówieniu polecenia głosowego Rozpocznij wprowadzenie zostaje odtworzona jedna z siedmiu części instrukcji obsługi głosowej. Poszczególne elementy wprowadzenia można wywoływać oddzielnie, wypowiadając polecenie głosowe Wprowadzenie, część... oraz numer od 1 do 7. Pomoc Po wymówieniu polecenia głosowego Pomoc wyświetla się menu z poleceniami głosowymi, dostępnymi w zależności od kontekstu. W niektórych przypadkach, po ponownym wypowiedzeniu polecenia głosowego Pomoc, odtwarzana jest inna część pomocy z menu pozostałych możliwych poleceń głosowych. Pomoc nie obejmuje wszystkich możliwych poleceń. Obsługa Przeczytać i przestrzegać najpierw na stronie 15. Obsługa głosowa może być wykonywana w przeważającej części według zasady Powiedz, co widzisz. Należy wymówić nazwy przycisków zaznaczonych na zielono. Np. przycisk funkcyjny Wybierz nr można wywołać poleceniem głosowym Wybierz numer. Podczas obsługi głosowej na ekranie urządzenia wyświetlane są następujące symbole. odtwarzanie komunikatu oczekiwanie na polecenie głosowe wprowadzanie poleceń głosowych jest zatrzymane» strona 17, Zatrzymywanie / przywracanie wprowadzonych poleceń głosowych. trwa rozpoznanie polecenia głosowego W trakcie odtwarzania komunikatu przez urządzenie, nie ma konieczności oczekiwania do końca odtwarzania komunikatu. Komunikat zostanie zakończony po wybraniu przycisku lub przycisku z symbolem na kierownicy wielofunkcyjnej. Tym samym odtwarzanie komunikatu zostanie przerwane i nastąpi oczekiwanie na nowe polecenie głosowe. Na obsługę głosową mają wpływ ustawienia» strona 20, Ustawienia obsługi głosowej. Nierozpoznanie polecenia głosowego Przeczytać i przestrzegać najpierw na stronie 15. Jeżeli polecenie głosowe nie zostanie rozpoznane, urządzenie odpowiada komunikatem Powtórz, proszę. i można powtórzyć polecenie. Jeżeli urządzenie nie rozpozna drugiego polecenia głosowego, pomoc zostanie ponownie odtworzona i będzie możliwe będzie podanie nowego polecenia głosowego. Jeżeli nie zostanie rozpoznane trzecie polecenie głosowe, urządzenie odpowie komunikatem Przerwano i obsługa głosowa zostanie zakończona. Możliwość korekty wprowadzonego polecenia głosowego Przeczytać i przestrzegać najpierw na stronie 15. Polecenie głosowe można poprawić, zmienić lub wprowadzić od nowa krótko naciskając przycisk na urządzeniu lub przycisk z symbolem na kierownicy wielofunkcyjnej. Jest to jednak możliwe tylko tak długo, jak długo wyświetla się symbol. 16 Zapoznanie się z urządzeniem

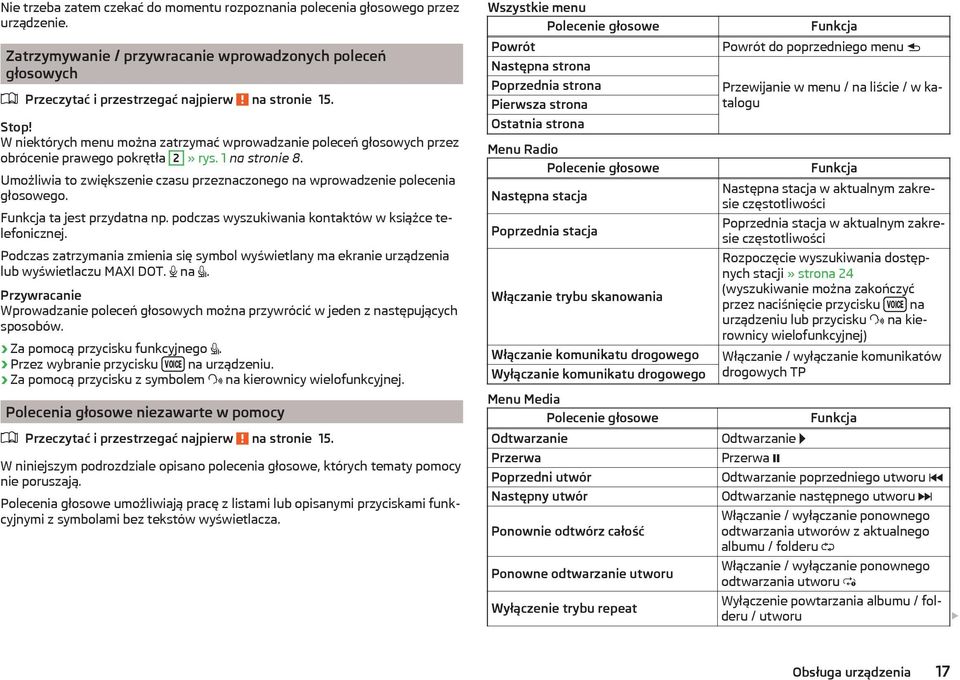

20 Nie trzeba zatem czekać do momentu rozpoznania polecenia głosowego przez urządzenie. Zatrzymywanie / przywracanie wprowadzonych poleceń głosowych Przeczytać i przestrzegać najpierw na stronie 15. Stop! W niektórych menu można zatrzymać wprowadzanie poleceń głosowych przez obrócenie prawego pokrętła 2» rys. 1 na stronie 8. Umożliwia to zwiększenie czasu przeznaczonego na wprowadzenie polecenia głosowego. Funkcja ta jest przydatna np. podczas wyszukiwania kontaktów w książce telefonicznej. Podczas zatrzymania zmienia się symbol wyświetlany ma ekranie urządzenia lub wyświetlaczu MAXI DOT. na. Przywracanie Wprowadzanie poleceń głosowych można przywrócić w jeden z następujących sposobów. Za pomocą przycisku funkcyjnego. Przez wybranie przycisku na urządzeniu. Za pomocą przycisku z symbolem na kierownicy wielofunkcyjnej. Polecenia głosowe niezawarte w pomocy Przeczytać i przestrzegać najpierw na stronie 15. W niniejszym podrozdziale opisano polecenia głosowe, których tematy pomocy nie poruszają. Polecenia głosowe umożliwiają pracę z listami lub opisanymi przyciskami funkcyjnymi z symbolami bez tekstów wyświetlacza. Wszystkie menu Polecenie głosowe Powrót Następna strona Poprzednia strona Pierwsza strona Ostatnia strona Menu Radio Polecenie głosowe Następna stacja Poprzednia stacja Włączanie trybu skanowania Włączanie komunikatu drogowego Wyłączanie komunikatu drogowego Menu Media Polecenie głosowe Odtwarzanie Przerwa Poprzedni utwór Następny utwór Ponownie odtwórz całość Ponowne odtwarzanie utworu Wyłączenie trybu repeat Funkcja Powrót do poprzedniego menu Przewijanie w menu / na liście / w katalogu Funkcja Następna stacja w aktualnym zakresie częstotliwości Poprzednia stacja w aktualnym zakresie częstotliwości Rozpoczęcie wyszukiwania dostępnych stacji» strona 24 (wyszukiwanie można zakończyć przez naciśnięcie przycisku na urządzeniu lub przycisku na kierownicy wielofunkcyjnej) Włączanie / wyłączanie komunikatów drogowych TP Odtwarzanie Przerwa Funkcja Odtwarzanie poprzedniego utworu Odtwarzanie następnego utworu Włączanie / wyłączanie ponownego odtwarzania utworów z aktualnego albumu / folderu Włączanie / wyłączanie ponownego odtwarzania utworu Wyłączenie powtarzania albumu / folderu / utworu Obsługa urządzenia 17

21 Polecenie głosowe Losowe odtwarzanie Wyłączenie losowego odtwarzania Funkcja Włączanie / wyłączanie losowego odtwarzania utworów z aktualnego albumu / folderu Ustawienia urządzenia Menu Sound Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Ustawienia dźwięku 18 Przede wszystkim należy kierować się zasadami bezpieczeństwa» strona 7, Ważne wskazówki. W niniejszym rozdziale opisano zarówno ustawienia dźwięku urządzenia, jak i ustawienia głośności podłączonego urządzenia. Ustawienia dźwięku Rys. 10 Ustawienia korektora dźwięku / ustawienia balansu dźwięku Nacisnąć przycisk Dźwięk. lub W menu Radio lub Media nacisnąć przycisk funkcyjny Dźwięk. Głośność - ustawienia głośności dźwięku Komunikaty drogowe - ustawienia głośności komunikatów drogowych (TP) Obsługa głosowa - ustawienia głośności komunikatów głosowych Maks.głośność włączenia - ustawianie maksymalnej głośności początkowej przy włączaniu urządzenia Dopasow. głośności do prędkości - zwiększanie głośności przy zwiększaniu prędkości 18 Zapoznanie się z urządzeniem

22 Głośność AUX - ustawianie głośności urządzenia podłączonego do wejścia AUX Cicho - niska głośność Średnio - średnia głośność Głośno - wysoka głośność Audio Bluetooth - ustawianie głośności urządzenia podłączonego za pomocą profilu bluetooth audio Cicho - niska głośność Średnio - średnia głośność Głośno - wysoka głośność Zmniej.głoś.multimed. - zmniejszanie głośności dźwięków (np. głośności radia) przy aktywnym systemie czujników parkowania» Instrukcja obsługi pojazdu, rozdział Układy wspomagające Wył. - wyciszenie jest wyłączone Skala ustawienia wyciszenia (1 = najmniejsze, 5= największe) Wycisz - wyłączenie głośności dźwięków (MUTE) Niskie - średnie - wysokie - ustawienie korektora dźwięków (niskich, średnich i wysokich) Zresetuj - ustawienia podstawowe balansu dźwięku Balance - fader - ustawianie balansu dźwięku między głośnikami z lewej i prawej, z przodu i z tyłu Charakteryst. dźwięku - ustawienia charakterystyki dźwięku (dotyczy pojazdów wyposażonych w soundsystem) Muzyka - muzyka Język - język Rock - rock Klasyka - klasyka Dance - dance Surround - ustawienia dźwięku przestrzennego (dotyczy pojazdów wyposażonych w soundsystem) Wył. - wyłączanie Przód - tylko przód Kierowca - tylko w obszarze kierowcy Sygnał potwierdzenia - włączanie / wyłączanie sygnału potwierdzenia przez dotknięcie ekranu Menu Setup Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Menu główne 19 Ustawienia ekranu 20 Ustawienia języka urządzenia 20 Ustawienia klawiatury 20 Ustawianie dodatkowych języków klawiatury 20 Ustawienia obsługi głosowej 20 Transmisja danych urządzeń mobilnych 21 Bezpieczne odłączanie źródła dźwięku 21 Przywracanie ustawień fabrycznych 21 Ustawienia bluetooth 21 Informacje o systemie 21 Przede wszystkim należy kierować się zasadami bezpieczeństwa» strona 7, Ważne wskazówki. W niniejszym rozdziale opisano ustawienia urządzenia. Menu główne W menu głównym można ustawić parametry podstawowe urządzenia. Wywoływanie menu głównego Nacisnąć przycisk. Ekran - ustawienia ekranu» strona 20 Język / Language - określanie języka urządzenia» strona 20 Klawiatura: - układ klawiatury do wpisywania tekstu» strona 20 Dodatkowe języki klawiatury - możliwość wprowadzania znaków innych niż znaki wybranego języka» strona 20 Transmisja danych urządzeń mobilnych - ustawianie transmisji danych z podłączonych zewnętrznych urządzeń» strona 21 Obsługa głosowa - ustawienia obsługi głosowej» strona 20 Bezpieczne usuwanie - bezpieczne odłączanie podłączonych źródeł dźwięku / nośników» strona 21 Ustawienia fabryczne - przywrócenie ustawień fabrycznych» strona 21 Bluetooth - ustawienia funkcji bluetooth» strona 21 Ustawienia urządzenia 19

23 Informacje o systemie - wyświetlanie informacji o systemie» strona 21 Copyright - informacje na temat używanych licencji i praw autorskich (dostępne tylko w języku angielskim) Ustawienia ekranu Nacisnąć przycisk Ekran. Wyłączenie ekranu (za 10 s) - włączanie / wyłączanie ekranu Poziom jasności: - ustawienie poziomu jasności ekranu Bardzo jasno - najjaśniejszy poziom Jasno - jasny poziom Średnio - średni poziom Ciemno - ciemny poziom Bardzo ciemno - najciemniejszy poziom Sygnał potwierdzenia - włączanie / wyłączanie sygnału potwierdzenia przez dotknięcie ekranu Czujniki zbliżania - włączanie / wyłączanie czujników zbliżeniowych (ukrycie przycisków funkcyjnych) Godzina w trybie Standby - wyświetlanie godziny i daty na ekranie przy włączonym zapłonie i wyłączonym urządzeniu Ustawienia języka urządzenia Urządzenie umożliwia wybranie języka komunikacji urządzenia niezależnie od ustawień języka na wyświetlaczu MAXI DOT» Instrukcja obsługi pojazdu, rozdział Wyświetlacz MAXI DOT. Nacisnąć przycisk funkcyjny Automatycznie, język urządzenia zostanie ustawiony odpowiednio do ustawień języka na tablicy rozdzielczej. W niektórych językach istnieje możliwość wyboru głosu komunikatów głosowych urządzenia przez naciśnięcie przycisku funkcyjnego Żeński lub Męski. Komunikaty generowane są przez urządzenie. Niezawodne zrozumienie (np. nazwy ulic lub miejscowości) nie zawsze może być zagwarantowane. Informacja Nie można zawsze zagwarantować prawidłowego wyświetlania znaków specyficznych dla danego kraju (np. w informacjach z tagiem ID3). Obsługa głosowa nie jest dostępna we wszystkich językach. W związku z tym na ekranie urządzenia wyświetla się odpowiedni komunikat informacyjny. Ustawienia klawiatury Nacisnąć przycisk Klawiatura:. Można dokonać wyboru z dostępnych dwóch typów klawiatury» strona 11, Klawiatura alfanumeryczna. ABC - znaki na klawiaturze ustawione w porządku alfabetycznym QWERTY - znaki na klawiaturze ustawione w systemie QWERTY Ustawianie dodatkowych języków klawiatury Nacisnąć przycisk Dodatkowe języki klawiatury. W tym menu można wybrać rozmieszczenie znaków na klawiaturze dla danego języka i tym samym rozszerzyć opcję szybkiego wprowadzania znaków używanych w danym języku. Wybrane języki można zmieniać na ekranie wprowadzania za pomocą klawiatury, naciskając przycisk funkcyjny» strona 11. Ustawienia obsługi głosowej Nacisnąć przycisk Obsługa głosowa. Styl dialogu: - ustawienia stylu komunikatów Długi - urządzenie odtwarza nieskrócone komunikaty dźwiękowe Krótki - urządzenie skraca niektóre komunikaty dźwiękowe lub zastępuje je sygnałem dźwiękowym Wyświetlaj możliwe polecenia - włączanie / wyłączanie wyświetlania menu z podstawowymi poleceniami głosowymi przy włączaniu obsługi głosowej Dźwięk początkowy obsługi głos. - włączanie / wyłączanie sygnału dźwiękowego przy włączaniu obsługi głosowej Dźwięk końcowy obsługi głos. - włączanie / wyłączanie sygnału dźwiękowego przy wyłączaniu obsługi głosowej Dźwięk wprowadzania obsł. głos. - włączanie / wyłączanie sygnału dźwiękowego dla wprowadzania polecenia głosowego Informacja Obsługa głosowa nie jest dostępna we wszystkich językach. W związku z tym na ekranie urządzenia wyświetla się odpowiedni komunikat informacyjny. 20 Zapoznanie się z urządzeniem

24 Transmisja danych urządzeń mobilnych Nacisnąć przycisk Transmisja danych urządzeń mobilnych. Włączona funkcja umożliwia transmisję danych dotyczących pojazdu do zastosowania w podłączonych urządzeniach (np. standard MirrorLink ). Aktywuj transmisję danych dla aplikacji - włączanie wyłączanie transmisji danych Bezpieczne odłączanie źródła dźwięku Nacisnąć przycisk Bezpieczne usuwanie. Karta SD - bezpieczne wyjmowanie karty pamięci SD USB - bezpieczne wyjmowanie źródła USB Przywracanie ustawień fabrycznych Nacisnąć przycisk Ustawienia fabryczne. Zresetuj wszystkie ustawienia / dane - menu do resetowania wszystkich ustawień Zresetuj do ustawień fabrycznych - przywracanie wszystkich ustawień fabrycznych Zresetuj pojedyncze ustawienia / dane - menu do resetowania pojedynczych ustawień Dźwięk - przywracanie ustawień dźwięku Radio - przywracanie ustawień radia Telefon - przywracanie ustawień telefonu Media - przywracanie ustawień mediów Obsługa głosowa - przywracanie obsługi głosowej System - przywracanie ustawień systemowych MirrorLink - przywracanie ustawień funkcji MirrorLink Bluetooth - włączanie / wyłączanie funkcji bluetooth Widoczność: - włączanie / wyłączanie widoczności modułu bluetooth dla innych urządzeń Widoczny - włączenie widoczności na stałe Niewidoczny - wyłączanie widoczności Nazwa: - otwieranie okna wprowadzania za pomocą klawiatury - zmiana nazwy urządzenia Połączone urządz. - wyświetlanie listy skojarzonych urządzeń bluetooth, podłączanie lub usuwanie skojarzonego urządzenia, usuwanie listy skojarzonych urządzeń Usuń wsz. - usuwanie wszystkich skojarzonych urządzeń bluetooth - usuwanie skojarzonego urządzenia bluetooth Wyszuk. urządzeń - szukanie dostępnych zewnętrznych urządzeń z aktywną funkcją bluetooth i włączoną widocznością Bluetooth audio (A2DP/AVRCP) - włączanie / wyłączanie możliwości podłączenia profilu bluetooth A2DP lub AVRCP 1) Informacje o systemie Nacisnąć przycisk Informacje o systemie. Numer urządzenia:... - numer urządzenia Sprzęt:... - wersja używanego sprzętu Oprogramowanie:... - wersja używanego oprogramowania Kodeki:... - wersja kodeków Aktualizuj oprogramow. - przycisk funkcyjny do aktualizacji oprogramowania Informacje dotyczące aktualizacji oprogramowania można znaleźć na stronie internetowej ŠKODA Ustawienia bluetooth Nacisnąć przycisk Bluetooth. 1) Profile A2DP lub AVRCP to profile bluetooth, które obsługują funkcje multimedialne. Ustawienia urządzenia 21

25 Radio Menu główne Obsługa Wprowadzenie do tematu W niniejszym rozdziale można znaleźć informacje dotyczące następujących tematów: Menu główne 22 Radiotekst i wyświetlanie obrazów DAB 23 Wybór zakresu częstotliwości 23 Lista dostępnych stacji 23 Wybór i szukanie dostępnych stacji 24 Zapisywanie stacji radiowych 24 Logo stacji 25 Radiokomunikacja drogowa 25 Przede wszystkim należy kierować się zasadami bezpieczeństwa» strona 7, Ważne wskazówki. Urządzenie umożliwia analogowy odbiór radia w zakresie częstotliwości FM i AM oraz cyfrowy odbiór radia DAB. OSTROŻNIE W samochodach z antenami w szybie, nie zakrywać szyb folią lub naklejkami powlekanymi metalem - mogą wystąpić zakłócenia odbioru. Kryte parkingi, tunele, wysokie budynki lub góry mogą zakłócać sygnał radiowy w stopniu uniemożliwiającym używanie urządzenia. Informacja W krajach, w których funkcja RDS nie jest obsługiwana, zalecane jest wyłączenie funkcji AF i ew. RDS. Rys. 11 Menu główne FM i AM / menu główne DAB Przeczytać i przestrzegać najpierw na stronie 22. Wywoływanie menu głównego Wybrać przycisk. Menu główne - informacje i przyciski funkcyjne» rys. 11 A wybrana stacja radiowa (nazwa lub częstotliwość) B radiotekst C przyciski stacji D wybór zakresu częstotliwości radia (FM / AM / DAB) E wybór grupy pamięci urządzenia F opis grupy DAB zmiana stacji na liście dostępnych stacji / za pomocą przycisków stacji (ustawienia menu Przyciski strzałek:» strona 26, Ustawienia ) lista dostępnych stacji» strona 23 ręczne / półautomatyczne wyszukiwanie stacji» strona 24 Wyświetlany tekst i obrazy DAB» strona 23 Ustawienia menu Radio» strona 26 Symbole informacyjne w wierszu statusu Symbol Znaczenie nadawca komunikatów radiokomunikacji drogowej sygnał radiokomunikacji drogowej jest niedostępny lub wybrana stacja nie nadaje komunikatów radiokomunikacji drogowej funkcja RDS jest wyłączona (FM) 22 Zapoznanie się z urządzeniem

26 Symbol Znaczenie Częstotliwość alternatywna AF jest wyłączona (FM) Sygnał jest niedostępny (DAB) Jeśli ma miejsce ciągła zmiana wyświetlanej nazwy stacji (tekst dynamiczny), można zatrzymać aktualny tekst poprzez dłuższe przytrzymanie palca na ekranie urządzenia w obszarze nazwy stacji A» rys. 11. Nazwa stacji zostanie znów pokazana w całości po ponownym dłuższym przytrzymaniu w obszarze nazwy stacji. Radiotekst i wyświetlanie obrazów DAB Rys. 12 Informacje o stacjach Informacja Po dotknięciu ekranu w obszarze radiotekstu A, tekst prezentowany jest w trybie pełnoekranowym. Po dotknięciu ekranu w obszarze prezentacji obrazów B wyświetlana jest jedynie prezentacja w trybie pełnoekranowym (nie dotyczy, jeżeli stacja wysyła jedynie logo). Wybór zakresu częstotliwości Przeczytać i przestrzegać najpierw na stronie 22. Nacisnąć kilkukrotnie przycisk. lub Nacisnąć przycisk funkcyjny D» rys. 11 na stronie 22 i wybrać żądany obszar. Lista dostępnych stacji Przeczytać i przestrzegać najpierw na stronie 22. Odbiór radia DAB umożliwia przesyłanie wielu stacji w tak zwanym "zestawie" na jednej częstotliwości. Umożliwia także przesyłanie dodatkowych danych i informacji (np. wiadomości, wiadomości sportowych, prognozy pogody, ostrzeżeń itp.). Opcje wyświetlania tych informacji na ekranie można ustawić w następującym menu. W menu Radio nacisnąć przycisk funkcyjny DAB. Lista pamięci - wyświetla się menu główne DAB» rys. 11 na stronie 22 Info o stacji - wyświetla informacje dotyczące stacji DAB, dodatkowy tekst (radiotekst) A oraz obrazy B Radiotekst - tylko wyświetlanie radiotekstu Pokaz slajdów - tylko prezentacja obrazów (prezentacja wyświetla się w trybie pełnoekranowym; nie jest wyświetlana, jeżeli stacja wysyła jedynie logo) Rys. 13 Przykład listy dostępnych stacji: FM / DAB Przeczytać i przestrzegać najpierw na stronie 22. Stacje z odpowiednio silnym sygnałem znajdują się na liście dostępnych stacji. Wyświetlenie listy dostępnych stacji W menu Radio nacisnąć przycisk funkcyjny. Lista dostępnych stacji - symbole informacyjne i przyciski funkcyjne Symbol Znaczenie stacja radiowa zapisana pod tym przyciskiem aktualnie odtwarzana stacja nadawca komunikatów radiokomunikacji drogowej Radio 23

27 Symbol (np.) (np.) Znaczenie rodzaj nadawanego programu (FM) rodzaj audycji regionalnej (FM) odbiór stacji jest niedostępny (DAB) odbiór stacji nie jest pewny (DAB) stacja radiowa nadająca elementy graficzne (pokaz slajdów) (DAB) Aktualizacja listy stacji W zakresie FM lista stacji jest aktualizowana automatycznie. W zakresie FM i DAB należy wykonać ręczną aktualizację przez naciśnięcie przycisku funkcyjnego. Sortowanie stacji radiowych na liście stacji (FM) Alfabet - sortowanie alfabetyczne według nazwy stacji Grupa - sortowanie według identyfikacji programów nadawanego programu (kod PI stacji radiowej) Wybór i szukanie dostępnych stacji Przeczytać i przestrzegać najpierw na stronie 22. Wybór stacji z listy dostępnych stacji Urządzenie stale automatycznie monitoruje dostępne stacje radiowe, spośród których możliwe jest dokonanie wyboru bezpośrednio po włączeniu urządzenia. Stację radiową z listy dostępnych stacji można wybrać w jeden z następujących sposobów. W menu Radio nacisnąć przycisk funkcyjny lub w górnej części ekranu. Przejście do poprzedniej lub następnej stacji. lub W menu Radio nacisnąć przycisk funkcyjny - zostanie otwarta lista dostępnych stacji» strona 23. Wybrać żądaną stację. Ręczny wybór stacji radiowej W menu Radio nacisnąć przycisk funkcyjny. Zostanie wyświetlona skala aktualnego zakresu częstotliwości. Wybraną stację ustawić w następujący sposób. Dotknąć przycisk funkcyjny lub w górnej części ekranu (zmiana na następną dostępną stację). Dotknąć przycisk funkcyjny lub dotknąć dolny obszar ekranu i ustawić żądaną wartość zakresu częstotliwości. Obrócić prawe pokrętło 2» rys. 1 na stronie 8 (ruch po skali zakresu częstotliwości). Przez dotyk palcem przesuwać suwak po skali zakresu częstotliwości. Menu do ręcznego wyszukiwania zamknąć przez naciśnięcie prawego pokrętła 2» rys. 1 na stronie 8. Wyszukiwanie stacji radiowych Dotknąć przycisk funkcyjny lub. Wyszukiwanie rozpocznie się w wybranym kierunku i zostanie zatrzymane na następnej stacji radiowej, nadającej wystarczająco silny sygnał. Przeszukiwanie dostępnych stacji radiowych (skanowanie) Nacisnąć prawe pokrętło 2» rys. 1 na stronie 8. lub W menu Radio nacisnąć przycisk funkcyjny Scan. Rozpocznie się wyszukiwanie. Funkcja odtwarza kolejno wszystkie dostępne stacje przez kilka sekund. Przeszukiwanie stacji zostanie zakończone przez naciśnięcie dowolnego przycisku funkcyjnego. Ustawiona zostanie aktualna stacja. Zapisywanie stacji radiowych Przeczytać i przestrzegać najpierw na stronie 22. Dla każdego zakresu radia (FM / AM / DAB) dostępnych jest 15 przycisków stacji do zapisu stacji radiowej. Przyciski stacji są podzielone na trzy grupy pamięci. Stacja radiowa możne zostać zapisana w pamięci urządzenia w następujący sposób. Zapisywanie stacji z menu Radio W menu Radio przytrzymać żądany przycisk stacji C» rys. 11 na stronie 22 do momentu, aż rozlegnie się sygnał akustyczny. 24 Zapoznanie się z urządzeniem

28 Jeśli do wybranej pozycji była już przypisana stacja radiowa, zostanie ona zastąpiona przez aktualnie ustawioną stację. Zapisywanie stacji z listy stacji W liście dostępnych stacji» strona 23 dłużej przytrzymać przycisk funkcyjny żądanej stacji radiowej. Zostanie wyświetlona lista przycisków stacji C oraz lista przycisków funkcyjnych grup pamięci E» rys. 11 na stronie 22. Wybrać grupę pamięci. Wybrać przycisk stacji. Stacja zostanie zapisana pod wybranym przyciskiem stacji. Logo stacji Przeczytać i przestrzegać najpierw na stronie 22. Za pomocą przycisków stacji C» rys. 11 na stronie 22 można przyporządkować / usunąć logotypy stacji (obrazki). Automatyczne zapisywanie logo stacji (FM / DAB) Jeszcze przed przypisaniem stacji radiowej do przycisku nacisnąć w menu Radio przycisk funkcyjny Ustawienia zaawansowane. Aktywować pozycję menu Automatyczne zapisywanie logo stacji» strona 26, Ustawienia zaawansowane (FM) lub» strona 26, Ustawienia zaawansowane (DAB). Podczas zapisywania stacji pod przyciskiem stacji do stacji zostanie przyporządkowane logo z pamięci urządzenia, o ile logo jest dostępne w pamięci. Ręczne przyporządkowanie logo stacji Zapisanym wcześniej stacjom można przyporządkować lub usunąć logo ręcznie. Dotknąć przycisk funkcyjny Loga stacji. Zostanie wyświetlone menu z przyciskami stacji. Dotknąć przycisk stacji, dla której ma być przyporządkowane logo. Zostanie wyświetlone menu z nośnikami (CD, karta SD, USB). Wybrać żądany obrazek we właściwym nośniku danych. Wybór obrazka spowoduje przyporządkowanie go do właściwego przycisku stacji. Ręczne usuwanie logo stacji Dotknąć przycisk funkcyjny Loga stacji. Zostanie wyświetlone menu z przyciskami stacji. Dotknąć palcem przycisk stacji, z którego ma być usunięte logo. Logo zostanie usunięte z przycisku stacji. Informacja Obsługiwane są następujące formaty zdjęć: jpg, gif, png, bmp. Zalecamy rozdzielczość obrazu 500 x 500 pikseli. Informacje dotyczące aktualizacji logo stacji można znaleźć na stronie internetowej ŠKODA Radiokomunikacja drogowa Przeczytać i przestrzegać najpierw na stronie 22. Funkcja ta umożliwia odbiór komunikatów drogowych. Włączanie / wyłączanie odbioru radiokomunikacji drogowej Wybrać przycisk. lub W menu Radio nacisnąć przycisk funkcyjny. Włączyć lub wyłączyć pozycję menu Komunikaty drogowe (TP). Aktualne komunikaty drogowe Podczas komunikatu drogowego wyświetlane jest następujące menu. Przerwij - przerwanie aktualnego komunikatu drogowego. Funkcja TP pozostaje włączona. Wyłącz - przerwanie aktualnego komunikatu drogowego i wyłączenie funkcji TP. Informacja Jeżeli aktualnie ustawiona stacja radiowa nie nadaje żadnych komunikatów drogowych lub ich sygnał jest niedostępny, urządzenie automatycznie wyszuka w tle nadawcę komunikatów drogowych. Podczas odtwarzania w menu Media lub stacji radiowej w zakresie częstotliwości AM odbierane są komunikaty drogowe z ostatnio wybranej stacji FM. Radio 25
