1 allmineral alljig allflux allair Informacja o produktach

2 Kluczowe technologie przyszłości

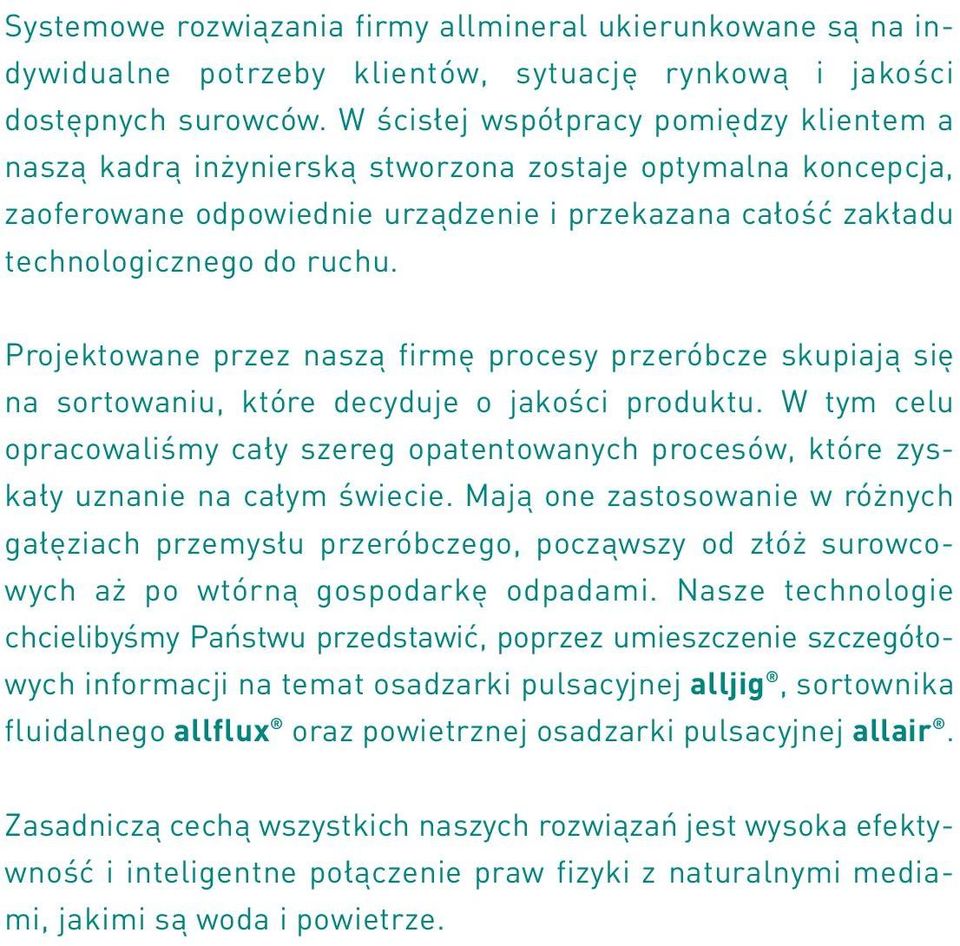

3 Systemowe rozwiązania firmy allmineral ukierunkowane są na indywidualne potrzeby klientów, sytuację rynkową i jakości dostępnych surowców. W ścisłej współpracy pomiędzy klientem a naszą kadrą inżynierską stworzona zostaje optymalna koncepcja, zaoferowane odpowiednie urządzenie i przekazana całość zakładu technologicznego do ruchu. Projektowane przez naszą firmę procesy przeróbcze skupiają się na sortowaniu, które decyduje o jakości produktu. W tym celu opracowaliśmy cały szereg opatentowanych procesów, które zyskały uznanie na całym świecie. Mają one zastosowanie w różnych gałęziach przemysłu przeróbczego, począwszy od złóż surowcowych aż po wtórną gospodarkę odpadami. Nasze technologie chcielibyśmy Państwu przedstawić, poprzez umieszczenie szczegółowych informacji na temat osadzarki pulsacyjnej alljig, sortownika fluidalnego allflux oraz powietrznej osadzarki pulsacyjnej allair. Zasadniczą cechą wszystkich naszych rozwiązań jest wysoka efektywność i inteligentne połączenie praw fizyki z naturalnymi mediami, jakimi są woda i powietrze.

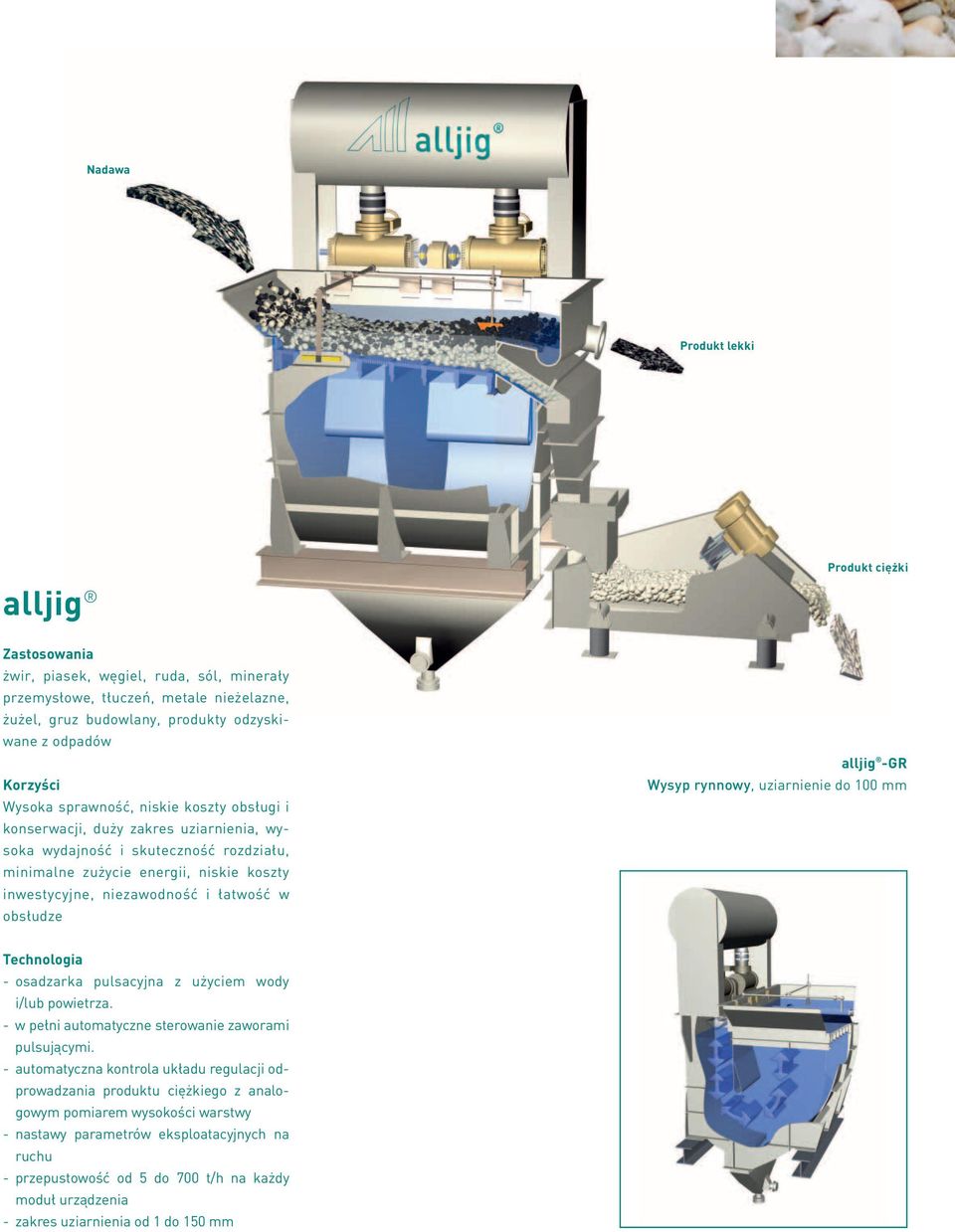

4 Nadawa Produkt lekki Produkt ciężki alljig Zastosowania żwir, piasek, węgiel, ruda, sól, minerały przemysłowe, tłuczeń, metale nieżelazne, żużel, gruz budowlany, produkty odzyskiwane z odpadów Korzyści Wysoka sprawność, niskie koszty obsługi i konserwacji, duży zakres uziarnienia, wysoka wydajność i skuteczność rozdziału, minimalne zużycie energii, niskie koszty inwestycyjne, niezawodność i łatwość w obsłudze alljig -GR Wysyp rynnowy, uziarnienie do 100 mm Technologia - osadzarka pulsacyjna z użyciem wody i/lub powietrza. - w pełni automatyczne sterowanie zaworami pulsującymi. - automatyczna kontrola układu regulacji odprowadzania produktu ciężkiego z analogowym pomiarem wysokości warstwy - nastawy parametrów eksploatacyjnych na ruchu - przepustowość od 5 do 700 t/h na każdy moduł urządzenia - zakres uziarnienia od 1 do 150 mm

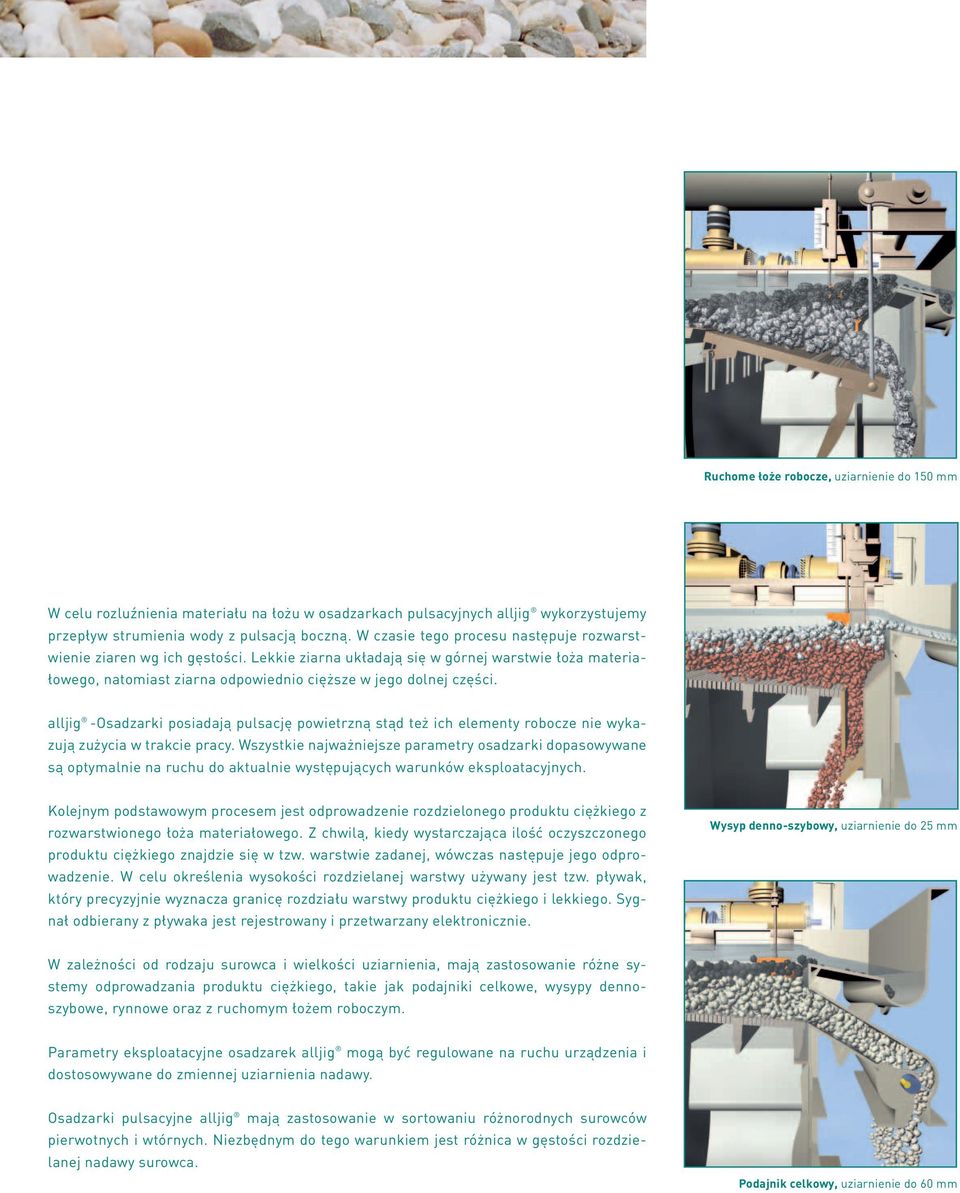

5 Ruchome łoże robocze, uziarnienie do 150 mm W celu rozluźnienia materiału na łożu w osadzarkach pulsacyjnych alljig wykorzystujemy przepływ strumienia wody z pulsacją boczną. W czasie tego procesu następuje rozwarstwienie ziaren wg ich gęstości. Lekkie ziarna układają się w górnej warstwie łoża materiałowego, natomiast ziarna odpowiednio cięższe w jego dolnej części. alljig -Osadzarki posiadają pulsację powietrzną stąd też ich elementy robocze nie wykazują zużycia w trakcie pracy. Wszystkie najważniejsze parametry osadzarki dopasowywane są optymalnie na ruchu do aktualnie występujących warunków eksploatacyjnych. Kolejnym podstawowym procesem jest odprowadzenie rozdzielonego produktu ciężkiego z rozwarstwionego łoża materiałowego. Z chwilą, kiedy wystarczająca ilość oczyszczonego produktu ciężkiego znajdzie się w tzw. warstwie zadanej, wówczas następuje jego odprowadzenie. W celu określenia wysokości rozdzielanej warstwy używany jest tzw. pływak, który precyzyjnie wyznacza granicę rozdziału warstwy produktu ciężkiego i lekkiego. Sygnał odbierany z pływaka jest rejestrowany i przetwarzany elektronicznie. Wysyp denno-szybowy, uziarnienie do 25 mm W zależności od rodzaju surowca i wielkości uziarnienia, mają zastosowanie różne systemy odprowadzania produktu ciężkiego, takie jak podajniki celkowe, wysypy dennoszybowe, rynnowe oraz z ruchomym łożem roboczym. Parametry eksploatacyjne osadzarek alljig mogą być regulowane na ruchu urządzenia i dostosowywane do zmiennej uziarnienia nadawy. Osadzarki pulsacyjne alljig mają zastosowanie w sortowaniu różnorodnych surowców pierwotnych i wtórnych. Niezbędnym do tego warunkiem jest różnica w gęstości rozdzielanej nadawy surowca. Podajnik celkowy, uziarnienie do 60 mm

6 allflux Zastosowania piasek, ruda, węgiel, ciężkie piaski mineralne, żużle Korzyści sortowanie, rozdzielanie, zagęszczanie i oczyszczanie w jednej operacji, duża skuteczność, wysoka zdolność przerobowa w jednym urządzeniu aż do m 3 /h, mieszanie w trybie offline jak i online, duża zawartość fazy stałej w nadawie, znikoma ścieralność, niskie zużycie energii Technologia - sortownik fluidalny do produkcji trzech ostro rozdzielonych produktów - autogeniczna ciecz zawiesinowa - zakres uziarnienia do 4 mm - zdolność przerobowa aż do m 3 /h nadawy w jednym urządzeniu - oddzielanie produktu lekkiego z drobnoziarnistych surowców - automatyczna kontrola sterowania procesem - brak części ruchomych - produkcja piasków poprzez mieszanie w trybie offline jak i online Technologia allflux wykorzystuje do sortowania utworzoną przez urządzenie warstwę fluidalną Podawany materiał w urządzeniu jest poddawany działaniu dwustopniowemu, co umożliwia przeróbkę mieszaniny wodno-piaskowej bez wstępnego zagęszczania. W przedziale roboczym komory piasku gruboziarnistego wytwarzany jest wodny strumień przeciwny zwany inaczej strumieniem wznoszącym. Lekkie i drobne cząstki wynoszone są do góry, podczas gdy grube i cięższe ziarna opadają do wewnątrz komory, a następnie zostają odprowadzone. Do przedziału roboczego komory piasku drobnego, w tzw. drugim etapie procesu, przedostają się wraz z produktem lekkim, cząstki drobne, które tworzą autogeniczną warstwę fluidalną, w której unosi się rozdzielony produkt lekki. Produkt ten następnie przy użyciu wodnego prądu wznoszącego przedostaje się na przelew urządzenia. Nowa generacja oprogramowania sterującego oraz szereg licznych innowacyjnych rozwiązań technicznych umożliwia zarówno niezawodne oddzielenie zanieczyszczeń organicznych jak i produkcję ostro rozdzielonych frakcji piasków w jednym urządzeniu. Proces technologiczny urządzenia allflux umożliwia również mieszanie frakcji piaskowych w trybie offline jak i online. Od czasu wprowadzenia sortownika fluidalnego allflux na rynki przemysłu piasków i betoniarskiego, znalazł on również swoje zastosowanie w szeregu innych obszarach i dziedzinach przemysłu przeróbczego. Wtórne wydobycie miału węglowego ze zbiorników osadowych, wzbogacanie rud żelaza i piasków mineralnych, produkcja wysokiej jakości piasków szklarskich jak również odzysk wtórny szkła i piasku z odpadów komunalnych to zaledwie kilka przykładów licznych zastosowań procesów technologicznych z wykorzystaniem sortowników fluidalnych allflux Zastosowanie sortownika fluidalnego allflux obniża koszty inwestycyjne, ponieważ liczne etapy procesów przeróbczych są zespolone w jednym urządzeniu. Tak więc, używając go można zrezygnować z takich urządzeń jak hydrocyklony, klasyfikatory, sortowniki i zagęszczacze, czy też wzbogacalniki śrubowe.

7 Nadawa Piasek drobnoziarnisty Strumień wody dolnej Produkt lekki Szlam Piasek gruboziarnisty

8 allair Zastosowania Wegiel, żużel, materiały pochodzące z recyklingu Korzyści Wysoka efektywność, niskie koszty obsługi i konserwacji, rozdzielanie i sortowanie wyłącznie z użyciem powietrza, brak uzdatniania wody procesowej i przetwarzania odpadów ściekowych, duża przepustowość i wydajność produkcyjna, duży zakres uziarnienia, minimalne zużycie energii, niskie koszty inwestycyjne, niezawodność i łatwość w obsłudze Nadawa Technologia - praca»na sucho«osadzarki pulsacyjnej z dużą skutecznością - sortowanie różnorodnych surowców pierwotnych i wtórnych - przepustowość od 20 do 100 t/h nadawy w jednym urządzeniu - zakres uziarnienia od 0,1 do 50 mm - elektroniczne czujniki do ciągłego przetwarzania i sterowania danymi regulacji - w pełni automatyczne odprowadzenie produktu ciężkiego Wywiew powietrza Pulsujący strumień powietrza Stały przepływ powietrza Produkt lekki Produkt ciężki

9 Powietrzna osadzarka allair została opracowana do wzbogacania węgla w procesie»na sucho«wynikające korzyści z sortowania z wykorzystaniem pulsacji są połączeniem zalet przeróbki»na mokro«z pominięciem uzdatniania wody płuczkowej i odwadniania produktów. Dzięki wzbogacaniu»na sucho«z użyciem powietrznej osadzarki pulsacyjnej allair zostaje znacznie zwiększona wartość opałowa węgla, a zawartość popiołu i siarki ulega wyraźnemu obniżeniu. W porównaniu do technologii poprzez wzbogacanie»na mokro«, koszty inwestycyjno eksploatacyjne są zdecydowanie niższe. Powietrzna osadzarka pulsacyjna allair oddziela piryt i kamień z surowego węgla (niewzbogaconego) i tym samym przyczynia się do redukcji emisji SO 2 powstałego przy spalaniu węgla. Powietrzna osadzarka pulsacyjna allair utorowała drogę producentom węgla poprzez zwiększenie jakości i produktywności, umiejscawiając ich na uprzywilejowanej pozycji wobec konkurencji. Węgiel, który ze względu na wysoką zawartość popiołów i siarki nie mógł być do tej chwili eksploatowany z pokładów czy też zwałowany na składowiska, może być wprowadzony na rynek jako produkt zbywalny, po uprzednim wzbogaceniu w powietrznej osadzarce pulsacyjnej allair. Odbiorcy węgla, dzięki wdrożeniu i zastosowaniu powietrznej osadzarki pulsacyjnej allair mogą zredukować koszty utrzymania i równocześnie zwiększyć wartość opałową użytego węgla. Powietrzna osadzarka pulsacyjna allair wzbogaca węgiel o uziarnieniu do 50mm. Osadzarka powietrzna allair może być zintegrowana w istniejącym układzie przeróbki mechanicznej lub też umiejscowiona bezpośrednio w elektrowni. allair - powietrzne osadzarki pulsacyjne mają również zstosowanie przy sortowaniu, innych surowców pierwotnych i wtórnych, takich jak np. gruz budowlany i żużel. Niezbędnym do tego warunkiem koniecznym jest różnica gęstości rozdzielanych surowców.

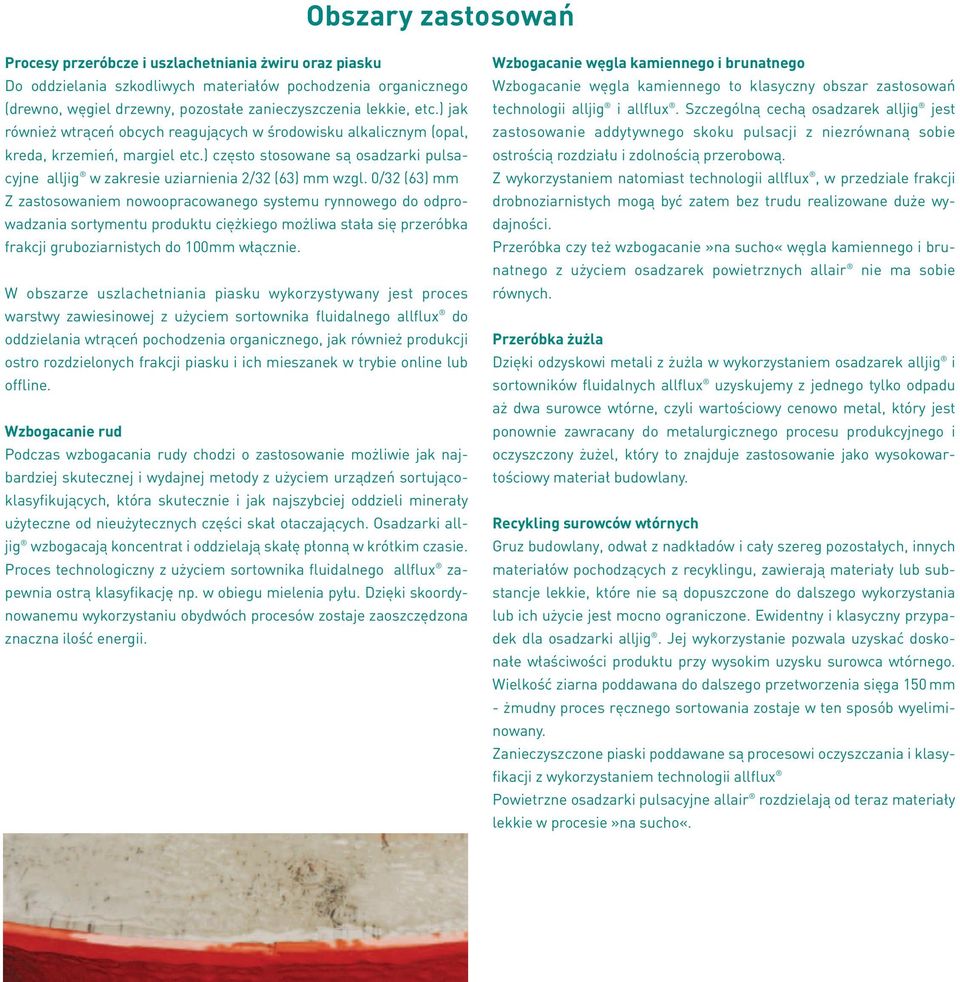

10 Obszary zastosowań Procesy przeróbcze i uszlachetniania żwiru oraz piasku Do oddzielania szkodliwych materiałów pochodzenia organicznego (drewno, węgiel drzewny, pozostałe zanieczyszczenia lekkie, etc.) jak również wtrąceń obcych reagujących w środowisku alkalicznym (opal, kreda, krzemień, margiel etc.) często stosowane są osadzarki pulsacyjne alljig w zakresie uziarnienia 2/32 (63) mm wzgl. 0/32 (63) mm Z zastosowaniem nowoopracowanego systemu rynnowego do odprowadzania sortymentu produktu ciężkiego możliwa stała się przeróbka frakcji gruboziarnistych do 100mm włącznie. W obszarze uszlachetniania piasku wykorzystywany jest proces warstwy zawiesinowej z użyciem sortownika fluidalnego allflux do oddzielania wtrąceń pochodzenia organicznego, jak również produkcji ostro rozdzielonych frakcji piasku i ich mieszanek w trybie online lub offline. Wzbogacanie rud Podczas wzbogacania rudy chodzi o zastosowanie możliwie jak najbardziej skutecznej i wydajnej metody z użyciem urządzeń sortującoklasyfikujących, która skutecznie i jak najszybciej oddzieli minerały użyteczne od nieużytecznych części skał otaczających. Osadzarki alljig wzbogacają koncentrat i oddzielają skałę płonną w krótkim czasie. Proces technologiczny z użyciem sortownika fluidalnego allflux zapewnia ostrą klasyfikację np. w obiegu mielenia pyłu. Dzięki skoordynowanemu wykorzystaniu obydwóch procesów zostaje zaoszczędzona znaczna ilość energii. Wzbogacanie węgla kamiennego i brunatnego Wzbogacanie węgla kamiennego to klasyczny obszar zastosowań technologii alljig i allflux. Szczególną cechą osadzarek alljig jest zastosowanie addytywnego skoku pulsacji z niezrównaną sobie ostrością rozdziału i zdolnością przerobową. Z wykorzystaniem natomiast technologii allflux, w przedziale frakcji drobnoziarnistych mogą być zatem bez trudu realizowane duże wydajności. Przeróbka czy też wzbogacanie»na sucho«węgla kamiennego i brunatnego z użyciem osadzarek powietrznych allair nie ma sobie równych. Przeróbka żużla Dzięki odzyskowi metali z żużla w wykorzystaniem osadzarek alljig i sortowników fluidalnych allflux uzyskujemy z jednego tylko odpadu aż dwa surowce wtórne, czyli wartościowy cenowo metal, który jest ponownie zawracany do metalurgicznego procesu produkcyjnego i oczyszczony żużel, który to znajduje zastosowanie jako wysokowartościowy materiał budowlany. Recykling surowców wtórnych Gruz budowlany, odwał z nadkładów i cały szereg pozostałych, innych materiałów pochodzących z recyklingu, zawierają materiały lub substancje lekkie, które nie są dopuszczone do dalszego wykorzystania lub ich użycie jest mocno ograniczone. Ewidentny i klasyczny przypadek dla osadzarki alljig. Jej wykorzystanie pozwala uzyskać doskonałe właściwości produktu przy wysokim uzysku surowca wtórnego. Wielkość ziarna poddawana do dalszego przetworzenia sięga 150 mm - żmudny proces ręcznego sortowania zostaje w ten sposób wyeliminowany. Zanieczyszczone piaski poddawane są procesowi oczyszczania i klasyfikacji z wykorzystaniem technologii allflux Powietrzne osadzarki pulsacyjne allair rozdzielają od teraz materiały lekkie w procesie»na sucho«.

11
