OPCARD - 01/100 Ultradźwiękowa karta PCI ze zintegrowanym nadajnikiem impulsów ver

Transkrypt

1 Przedsiębiorstwo Badawczo-Produkcyjne OPTEL Sp. z o.o. ul. Otwarta 10a PL Wrocław tel.: +48 (071) fax.: +48 (071) optel@optel.pl OPCARD - 01/100 Ultradźwiękowa karta PCI ze zintegrowanym nadajnikiem impulsów ver Dokumentacja techniczno-ruchowa OPCARD -01/100 jest to kompletny system pomiarowy do zastosowań w badaniach ultradźwiękowych. Wraz z oferowanym wraz z kartą programem jest to kompletny komputerowy defektoskop ultradźwiękowy. Karta OPCARD-01/100 jest przystosowana do wszelkiego rodzaju pomiarów ultradźwiękowych, posiada dodatkowe cyfrowe linie wejść/wyjść, umożliwiające wysterowanie bardziej skomplikowanych urządzeń nadawczo - odbiorczych lub sterujących. A zintegrowany dodatkowy procesor, może być wykorzystywany na przykład jako kontroler bardziej skomplikowanych urządzeń. OPCARD -01/100 współpracuje z następującymi urządzeniami peryferyjnymi: 32 kanałowy multiplexer (z serii OPCOM) skanery (z serii OPSLSS oraz OPSCAN) z wejściem dla impulsatora;

2 Na karcie zaimplementowano jednokanałowy układ nadawczo-odbiorczy z przełączanymi dwoma wejściami dzięki czemu karta może pracować z jedną głowicą ultradźwiękową w trybie nadawanie - odbiór (PE), jak również z dwoma - jeden nadaje drugi odbiera (TT). Karta OPCARD -01/100 zainstalowana jest w gnieździe PCI (short PCI) komputera klasy PC. Dane techniczne 1 sterowane programem Przetwornik A/D: Rozdzielczość: - 8 bitów Częstotliwość próbkowania: ,25,50 lub 100MHz 1 Parametry analogowe: Wzmocnienie wejściowe: - -20dB - 80dB 1 Tłumienie wejściowe: - wyłączone lub -20dB 1 Czułość: mv- 1Vpp / Div Szerokość pasma: MHz - 25 MHz (-3dB) Impedancja wejściowa: - 50 Ohm, 10pF Filtr górnoprzepustowy: - 0.5, 1.0, 2.0, 5.0 MHz 1 Filtr dolnoprzepustowy: - 5.0, 10.0, 15.0, 25.0 MHz 1 Pulser: Napięcie impulsów V (impulsy dodatnie, zbocze

3 narastające trwa ok. 3us, opadające ok. 20ns) Czas opadania - <= 20 ns Okres impulsu - zwarcie, szerokość pasma do około 50MHz Impedancja wyjściowa - < 1 Ohm Czas opóźnienia: Po wyzwoleniu 256us, Dokładność pomiaru czasu (w wersji standardowej): dokładność pomiaru 1ns Bufor danych: 256, 512, 1k, 2k,4k,8k,16k,32k, 64k, 128k próbek 1 dowolnie ustawiany programowo DAC (TGC) Krzywa automatycznego wzmocnienia w czasie pomiaru z generatorem fali o wybieralnym krztałcie 1 : Rozdzielczość kroku czasowego: ms Rozdzielczość : - 8 bitów Maksymalna zmiana wzmocnienia na krok: - 48dB Liczniki / Wejście dla Impulsatora: Liczniki dla impulsatora: - dwa kanały po 16 bitów Trigger Częstotliwość wewnętrznego wyzwolenia: - programowo do zależne od długości bufora pomiarowego, do 25kHz Częstotliwość zewnętrznego wyzwolenia: - (sygnał z bramki TTL ) w zakresie od 1Hz - 25kHz, w zależności od długości bufora pomiarowego. Multiplexer sterowany programowo Wyjściowy sygnał wyzwolenia - sygnał z bramki TTL

4 Dodatkowe wejścia: 2 x cyfrowa linia - sygnał z bramki TTL Wyjście: 5 x cyfrowa linia - sygnał z bramki TTL Szyna danych: PCI (krótka karta) Transfer: Bus Mastering DMA Sygnały na zewnętrznych wyprowadzeniach Lemo: Uin - mierzony sygnał wejściowy nadawanie/odbiór); Uin2 - mierzony sygnał wejściowy (odbiór); DB15: Pin1, 9 - sygnały wejściowe impulsatora TTL Pin2, 10 - sygnały wejściowe TTL Pin4 - (TrgOutput) wyjściowy sygnał wyzwolenia TTL Pin5, 6, 7, 12, 13 - linie sterowania multipleksera

5 Pin V Pin V Pin14 - GND Uwaga: Górne gniazdo Lemo jest wyjściem nadajnika impulsów generowanych do pobudzenia przetwornika ultradźwiękowego. Z związku z tym na wyjściu tego gniazda pojawia się wysokie napięcie 360V. Nie jest one niebezpieczne dla ludzi (bardzo krótki impuls) ale może spowodować uszkodzenie podłączonych do tego gniazda innych urządzeń elektronicznych. Charakterystyka karty: Jedną z najważniejszych cech karty, jest precyzyjna synchronizacja pomiędzy sygnałem wyzwalającym nadajnika T_NAD a momentem rozpoczęcia próbkowania sygnału wejściowego. Czas ten (t_pom) jest ustalany programowo w zakresie od 0 do 255 us z rozdzielczością 1 us, i jest stabilny z dokładnością 1 ns. To bardzo ważne, szczególnie w przypadku wykorzystywania skanera, gdzie umożliwia uzyskiwanie bardzo małych przesunięć sygnału w czasie pomiędzy różnymi pozycjami (kanałami) pomiarowymi. 1ns odpowiada częstotliwości zegara (1 Ghz), która jest znacznie wyższa niż aktualnie używana.

6 Tryb pomiaru automatycznego Charakterystyka nadajnika (pulsera) wbudowanego w kartę: Kształt fali obwodu nadajnika: Narastające zbocze sygnału wyzwalającego (opisanego jako Trig Inp) inicjuje proces ładowania nadajnika który trwa około 3 us. Po tym czasie załączany jest tranzystorowy przełącznik, rozładowujący nadajnik (czas rozładowania nadajnika to około 20 ns lub dłużej, jeśli pojemności przetwornika są zbyt duże; limit 20 ns jest osiągalny jeśli nadajnik zrobiony jest ze standardowej ceramiki o grubości 0.1 mm i średnicy 8 mm Komentarz: Ze względu na bardzo niską impedancję wyjściową urządzenia (<1 Ohm) oraz krótki czas rozładowania impuls generowany przez to urządzenie może być traktowany jako rzeczywista odpowiedź impulsowa dla większości nadajników. Nadajniki nie powinny być stosowane z równolegle połączoną indukcyjnością, gdyż może ona nie pozwolić na ich przeładowanie

7 (indukcyjności powodują zwarcia). Kształt sygnału pulsera Multiplekser OPCOM-01/16 Karta OPCOM-01/100 jest szczególnie dobrze przygotowana do pomiarów ultradźwiękowych oraz do tych rodzajów pomiarów, które wykorzystują wiele kanałów. Razem z kartą OPCON- 01 i głowicą ultradźwiękową, multiplekser OPCOM-01/16 może być użyty jako kompletne ultradźwiękowe urządzenie testowe. Każdy kanał posiada oddzielny nadajnik i odbiornik. Dane techniczne: 1 sterowany programem Kanały: Zakres amplitud impulsów: V 1 Maksymalna długość kabla pomiędzy komputerem a skrzynką: - 30m Wyprowadzenia BNC: DB15: wejście wyzwalacza nadajnika wyjście sygnału sterowanie/zasilanie

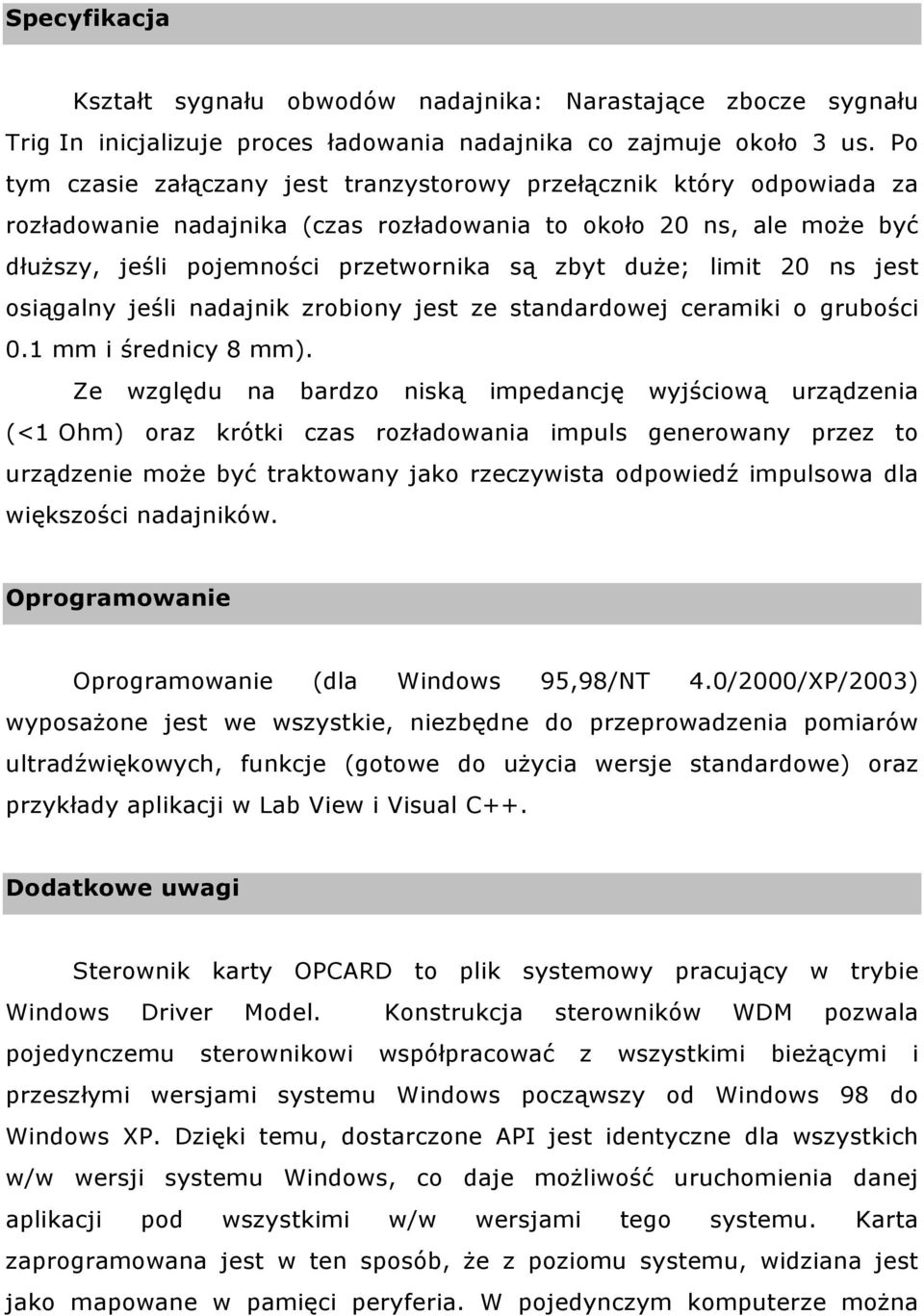

8 Specyfikacja Kształt sygnału obwodów nadajnika: Narastające zbocze sygnału Trig In inicjalizuje proces ładowania nadajnika co zajmuje około 3 us. Po tym czasie załączany jest tranzystorowy przełącznik który odpowiada za rozładowanie nadajnika (czas rozładowania to około 20 ns, ale może być dłuższy, jeśli pojemności przetwornika są zbyt duże; limit 20 ns jest osiągalny jeśli nadajnik zrobiony jest ze standardowej ceramiki o grubości 0.1 mm i średnicy 8 mm). Ze względu na bardzo niską impedancję wyjściową urządzenia (<1 Ohm) oraz krótki czas rozładowania impuls generowany przez to urządzenie może być traktowany jako rzeczywista odpowiedź impulsowa dla większości nadajników. Oprogramowanie Oprogramowanie (dla Windows 95,98/NT 4.0/2000/XP/2003) wyposażone jest we wszystkie, niezbędne do przeprowadzenia pomiarów ultradźwiękowych, funkcje (gotowe do użycia wersje standardowe) oraz przykłady aplikacji w Lab View i Visual C++. Dodatkowe uwagi Sterownik karty OPCARD to plik systemowy pracujący w trybie Windows Driver Model. Konstrukcja sterowników WDM pozwala pojedynczemu sterownikowi współpracować z wszystkimi bieżącymi i przeszłymi wersjami systemu Windows począwszy od Windows 98 do Windows XP. Dzięki temu, dostarczone API jest identyczne dla wszystkich w/w wersji systemu Windows, co daje możliwość uruchomienia danej aplikacji pod wszystkimi w/w wersjami tego systemu. Karta zaprogramowana jest w ten sposób, że z poziomu systemu, widziana jest jako mapowane w pamięci peryferia. W pojedynczym komputerze można

9 umieścić kilka kart. Sterowniki firmy OPTEL dla Windows to programowalny interfejs bazujący na DeviceIOControl. Sterownik karty jest typu Plug and Play i jest ładowany w czasie uruchamiania, poprzez Configuration Manager oraz PnP Manager. Wszystkie sygnały sterujące generowane przez kartę mogą być modyfikowane zgodnie ze specyficznymi wymaganiami klienta. Sterowanie kartą za pomocą komputera PC OPCARD Informacje o instalacji i użytkowaniu oprogramowania 1. Umieść kartę we właściwym gnieździe PCI. 2. BIOS komputera PC powinien wykryć kartę w następujący sposób: Vendor ID 88BB, Device ID 0000 i z klasą "docking station". 3. Karta jest urządzeniem typu Plug-and-Play, w związku z tym, zanim karta zostanie wykryta przez system, wszystkie, dotyczące jej, niezbędne informacje, można znaleźć w pliku siwdm.inf. (CDROM/Driver) 4. Po restarcie systemu, uruchamiając plik "setup.exe" (CDROM/Software, zainstaluj oprogramowanie np. w katalogu "c:\optel". Karta OPCARD to urządzenie typu Plug-and-Play kompatybilne z systemami Windows w wersji 98 i wyższymi (zaleca się stosowanie wersji 2000 lub XP). W skład standardowego oprogramowania wchodzą: Sterowniki: Biblioteki: siwdm.inf siwdm.sys samplib.h samplib.dll

10 samplib.lib Instalacja i rejestracja sterowników firmy OPTEL (siwdm.sys) pod systemami WinNT lub Win 2000/XP Aby zainstalować sterownik, postępuj według poniższych kroków: 1. Uruchom ponownie komputer z zainstalowaną kartą PCI. Windowsowy kreator instalacji sprzętu powinien wykryć kartę PCI jako nowe urządzenie, Kartę Docking Station. 2. Gdy system zapyta o sterowniki, wskaż lokalizację pliku siwdm.inf. 3. Zainstalować dedykowane oprogramowanie (setup.exe) Opis funkcji kontrolujących pracę karty Funkcje zawarte w pliku samplib.dll Sample_ReleaseBaddr Sample_ClearFIFO Sample_SetTimeout Sample_GetBaddr Sample_InitMeas Sample_GetData Sample_SendTGCArray Sample_InitTGC Sample_CancelBus Sample_Set20dB Sample_SetDepth Sample_SetDelay Sample_SetFreqTGC Sample_SetFreq Sample_SetPulser Sample_SetSource Sample_SetFiltr Sample_SetChannel

11 Sample_SetCounterA Sample_SetCounterB Sample_SetCounterAActive Sample_SetCounterBActive Sample_ResetOpcard Sample_SetTrigger Sample_SetSampleTGC Sample_SetSingleGain Sample_SetInitGain Podstawowe funkcje Sample_ReleaseBaddr Pobierz wirtualny adres karty OPCARD Sample_ClearFIFO Sample_SetTimeout Sample_GetBaddr Sample_InitMeas Sample_GetData Sample_SendTGCArray Sample_InitTGC Sample_CancelBus Sample_Set20dB Sample_SetDepth Sample_SetDelay Wyczyść bufor FIFO Ustaw Timeout dla kanału DMA Pobierz adres fizyczny kanału DMA Zainicjuj pomiar Pobierz próbki Wyślij krzywą TCG Zainicjuj długość krzywej TCG Anuluj Bus mastering Ustaw właściwości tłumienia Ustaw długość bufora Ustaw opóźnienie wyzwolenia Sample_SetFreqTGC Ustaw częstotliwość próbkowania krzywej TCG Sample_SetPulser Sample_SetFreq Ustaw amplitudę Pulsera Ustaw częstotliwość próbkowania

12 Sample_SetSource Sample_SetFiltr Sample_SetChannel Wybierz tryb TT lub PE Ustaw filter Ustaw kanał multipleksera Sample_SetCounterA Ustaw dzielnik dla zewnętrznego kanału wyzwolenia A Sample_SetCounterB Ustaw dzielnik dla zewnętrznego kanału wyzwolenia B Sample_SetCounterAActive Sample_SetCounterBActive Sample_ResetOpcard Sample_SetTrigger Sample_SetSampleTGC Ustaw kanał A na aktywny kanał wyzwolenia Ustaw kanał B na aktywny kanał wyzwolenia Zresetuj kartę Opcard Ustaw tryb wyzwolenia Ustaw długość bufora krzywej TCG Opis funkcji Format komend: long Sample_ReleaseBaddr(long board) board numer gniazda karty long WINAPI Sample_ClearFIFO( long board, unsigned long FIFOToClear ) FIFOToClea 1 lub 2.

13 long WINAPI Sample_SetTimeout (long board, unsigned long time) time timeout od 1 do 10000; dla 0 timeout niedostępny long WINAPI Sample_GetBaddr(long board, unsigned long *diraddr[] ) long WINAPI Sample_InitMeas ( long board ) wskaźnik do tablicy adresów long WINAPI Sample_GetData ( long board, unsigned long count, unsigned long *data ) count licznik bufora wskaźnik do tablicy próbek long WINAPI Sample_SendTGCArray ( long board,unsigned long count, unsigned long filtr, unsigned long *data ) count licznik bufora wskaźnik do tablicy próbek long WINAPI Sample_InitTGC ( long board )

14 long WINAPI Sample_CancelBus( long board ) long WINAPI Sample_Set20dB ( long board, unsigned long setpreamp ) setpreamp 0 do OFF 1 dla 20dB depth (długość bufora pomiarowego) 0 dla dla 512 long WINAPI Sample_SetDepth( long board, unsigned long depth) 2 dla 1k 3 dla 2k 4 dla 4k 5 dla 8k 6 dla 16k 7 dla 32k 8 dla 64k 9 dla 128k long WINAPI Sample_SetDelay( long board, unsigned long hdelay) hdelay (opóźnienie) 0 do 255 (us)

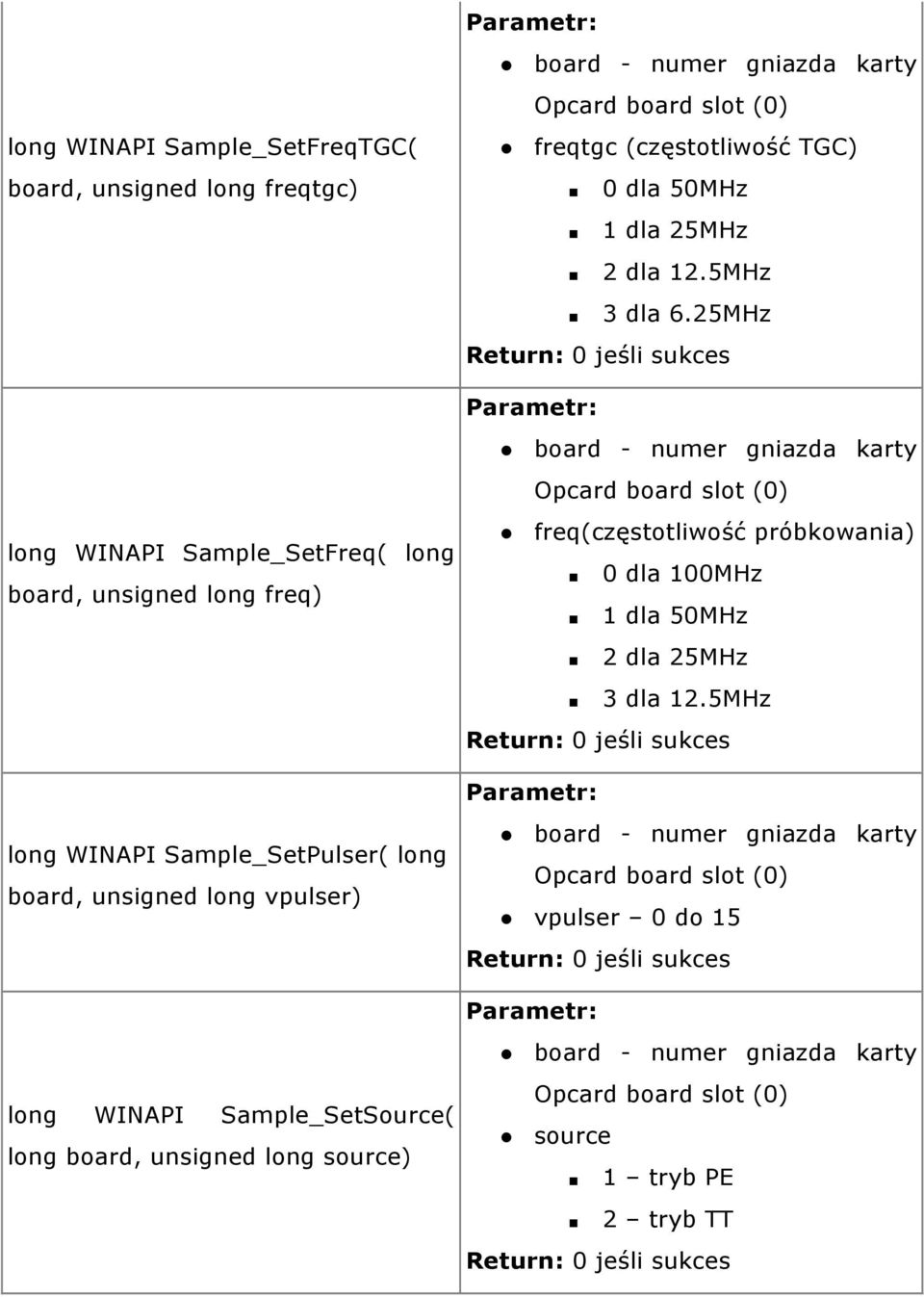

15 long WINAPI Sample_SetFreqTGC( board, unsigned long freqtgc) freqtgc (częstotliwość TGC) 0 dla 50MHz 1 dla 25MHz 2 dla 12.5MHz 3 dla 6.25MHz long WINAPI Sample_SetFreq( long board, unsigned long freq) freq(częstotliwość próbkowania) 0 dla 100MHz 1 dla 50MHz 2 dla 25MHz 3 dla 12.5MHz long WINAPI Sample_SetPulser( long board, unsigned long vpulser) vpulser 0 do 15 long WINAPI Sample_SetSource( long board, unsigned long source) source 1 tryb PE 2 tryb TT

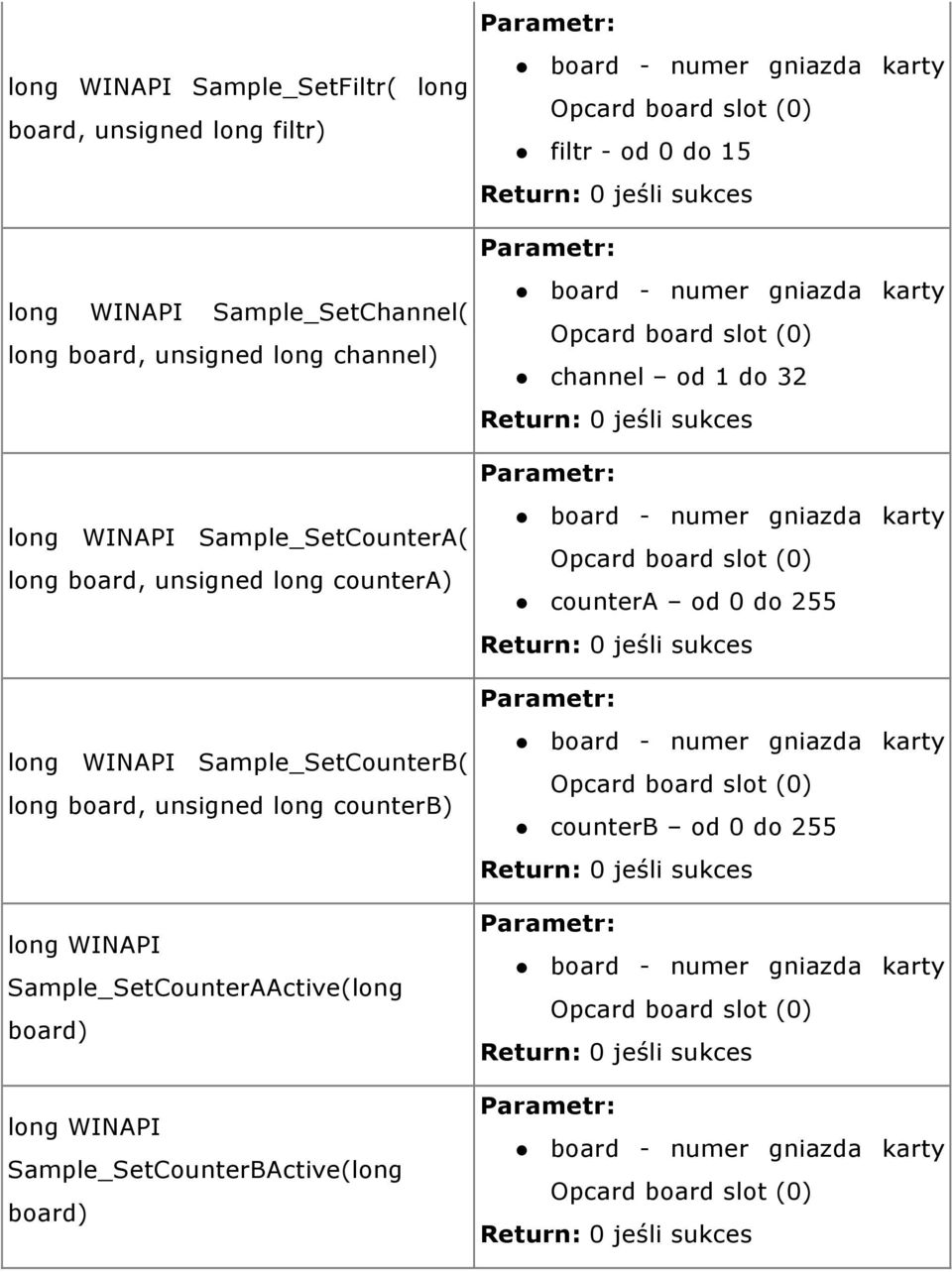

16 long WINAPI Sample_SetFiltr( long board, unsigned long filtr) filtr - od 0 do 15 long WINAPI Sample_SetChannel( long board, unsigned long channel) channel od 1 do 32 long WINAPI Sample_SetCounterA( long board, unsigned long countera) countera od 0 do 255 long WINAPI Sample_SetCounterB( long board, unsigned long counterb) long WINAPI Sample_SetCounterAActive(long board) long WINAPI Sample_SetCounterBActive(long board) counterb od 0 do 255

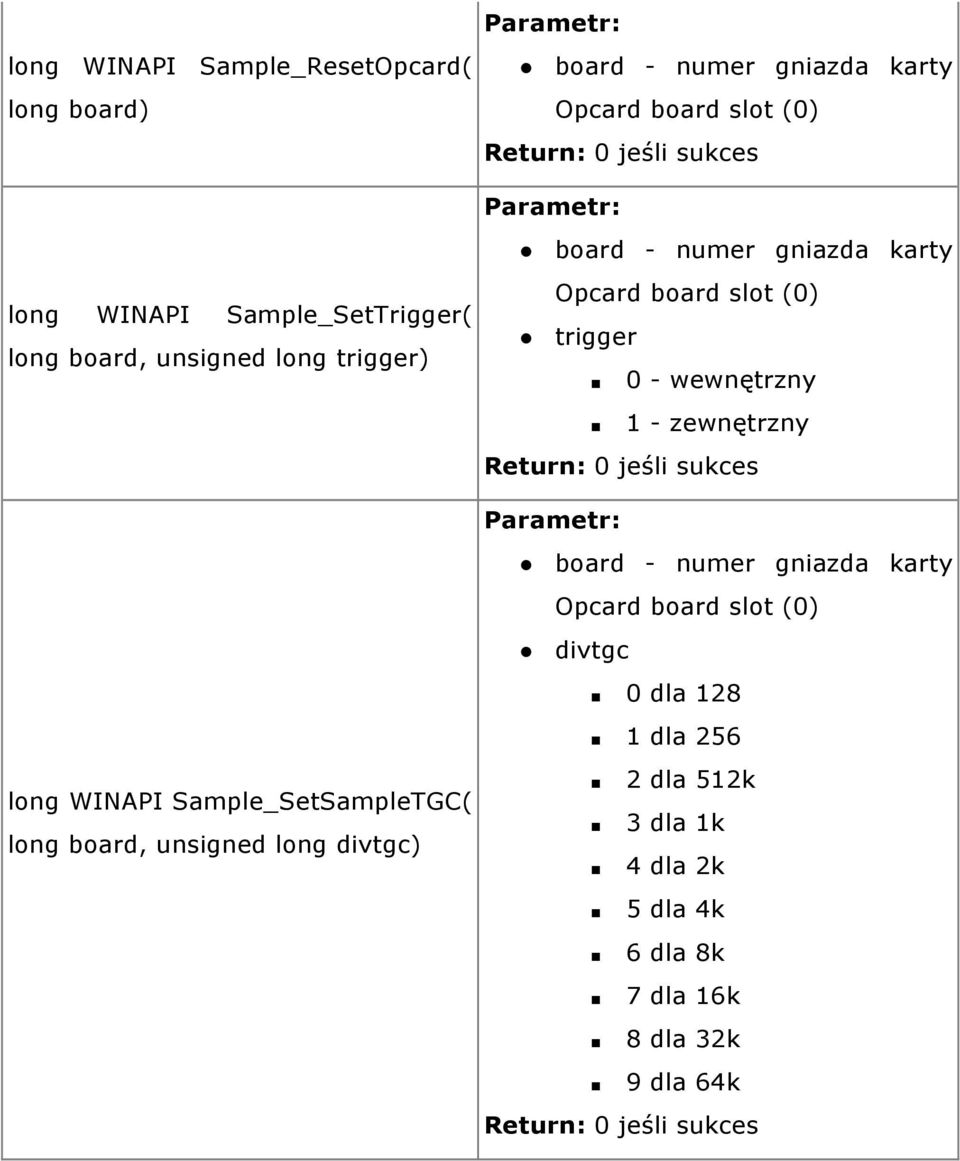

17 long WINAPI Sample_ResetOpcard( long board) long WINAPI Sample_SetTrigger( long board, unsigned long trigger) trigger 0 - wewnętrzny 1 - zewnętrzny long WINAPI Sample_SetSampleTGC( long board, unsigned long divtgc) divtgc 0 dla dla dla 512k 3 dla 1k 4 dla 2k 5 dla 4k 6 dla 8k 7 dla 16k 8 dla 32k 9 dla 64k

18 Oprogramowanie Widok panelu głównego Przegląd funkcji wybranych przycisków panelu głównego Przycisk Funkcja Opis [F1] RUN / STOP Start/Stop uruchomienie pomiaru [F2] Load settings Załaduj ustawienia zapisane wcześniej w odpowiednim pliku.

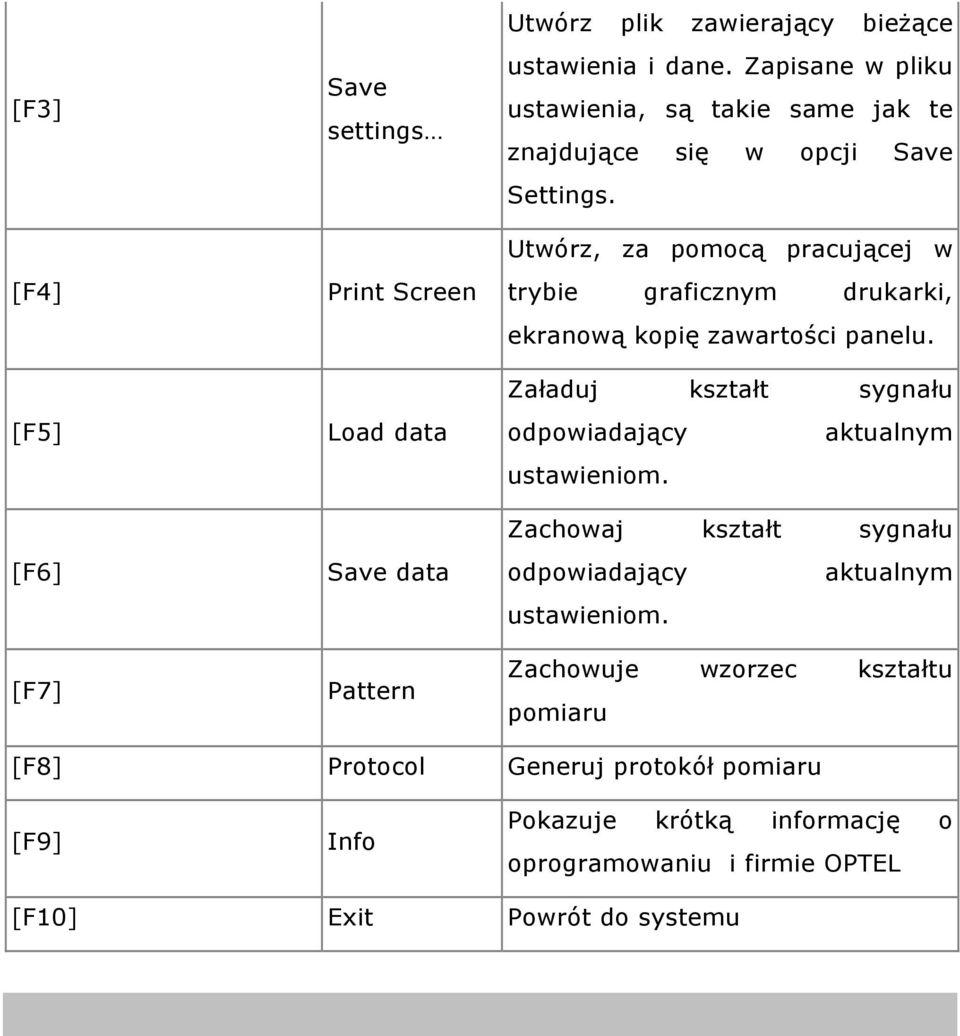

19 [F3] [F4] Save settings Print Screen Utwórz plik zawierający bieżące ustawienia i dane. Zapisane w pliku ustawienia, są takie same jak te znajdujące się w opcji Save Settings. Utwórz, za pomocą pracującej w trybie graficznym drukarki, ekranową kopię zawartości panelu. Załaduj kształt sygnału [F5] Load data odpowiadający aktualnym ustawieniom. Zachowaj kształt sygnału [F6] Save data odpowiadający aktualnym ustawieniom. [F7] Pattern Zachowuje wzorzec kształtu pomiaru [F8] Protocol Generuj protokół pomiaru [F9] Info Pokazuje krótką informację o oprogramowaniu i firmie OPTEL [F10] Exit Powrót do systemu

20 Widok panelu protokołu Przegląd funkcji wybranych przycisków panelu protokołu Przycisk Funkcja Opis [F1] [F2] Run Periodical Run Okresowy pomiar z regulowanym interwałem i długością cyklu. Standardowy pomiar z prędkością zależną od możliwości komputera.

21 Istnieje możliwość decydowania czy informacje z różnych kanałów powinny być dodawane (np. dla utworzenia jednego połączonego widma na podstawie informacji z kilku kanałów) czy mają być traktowane jako sekwencje informacji i (każdy kanał rozpatrywany osobno). [F5] Sequence Możliwe jest składowanie wyników wszystkich pomiarów (cała informacja o fali pełne dane), konkretnych wyników (grubość, prędkość fali) lub jako FFT. [F6] [F8] Save as *.cvs Reset Zachowanie wszystkich danych w pliku cvs. Zresetuj wszystkie dane zaprotokołowane do tej pory [F10] Back Powrót do panelu głównego Widok panelu Sequence

22 Ustawienia w obszarze panelu głównego Wybierz jednostkę osi y ([db], [%], [V]). Wybierz pomiędzy sygnałem HF a detektorem (Absolut, Positiv, i Negative), wyświetlacz w górnej części okna.

23 Wybierz jednostkę osi X ([us], [sample], [mm]). Kontrolka w prawym górnym rogu, pozwala na ustawienie właściwego napięcia nadajnika. Możliwe jest ustawienie jednego z 14 poziomów napięcia ładowania. Wybierając OFF można wyłączyć nadawanie. Ważne: Górne wyprowadzenie Lemo podłączone jest z nadajnikiem. Maksymalne napięcie impulsu na tym wyprowadzeniu może osiągnąć wartość około 360 V. Ze względu na krótki czas jego występowania, nie jest niebezpieczne dla ludzi, ale, w przypadku braku ostrożności w użytkowaniu karty, może spowodować uszkodzenie innych urządzeń elektronicznych podłączonych do tego złącza. Nadajnik nie jest wrażliwy na zwarcia. TT tryb Through Transmission - przetwornik podpięty do górnego gniazda Lemo pracuje jako nadajnik a przetwornik odbiorczy podłączony powinnien być do odbiornik; PE tryb Pulse Echo przetwornik podpięty do górnego gniazda Lemo pracuje jako nadajnik, przetwornik podpięty do dolnego wyprowadzenia Lemo pracuje jako odbiornik

24 Channel Funkcja umożliwiająca wybór kanału, jeżeli używany jest multiplekser Funkcja umożliwiająca wybór ustawień dla sprzętowego filtra częstotliwości zainstalowanego na karcie. Wybieramy z listy możliwych ustawień, aby znaleźć właściwy filtr. Istnieje możliwość wyboru częstotliwości próbkowania z przedziału między 12.5 a 100 MHz (12.5, 25, 50 i 100 MHz). Ta funkcja pozwala na pracę z niższymi częstotliwościami sygnałów przy użyciu mniejszej liczby próbek.

25 Istnieje możliwość wyboru wyzwolenia wewnętrznego pomiaru (sterowanego programowo ;sygnał wyzwolenia wyprowadzony na zewnątrz karty poprzez pin 4 złącza DB15) lub zewnętrznego (zewnętrzy sygnał wyzwalającymusi być podpięty do pinu o numerze 1 lub 9 złącza DB15). Funkcja pozwala na wybór kanału, na którym dostępne jest zewnętrzne wyzwolenie, oraz licznika używanego do dzielenia sygnału nadchodzącego z kanału. Znajduje to zastosowanie w przypadku użycia Impulsatora. Decyduje o użyciu lub nie, tłumienia. Funkcja pozwalająca na ustawienie parametrów Gain Control(Gain Mode, Gain, Gain curve) Offset wzmacniacza. Ze względu na jej skomplikowanie (TGC, różne możliwości ustawień), jej szczegółowy opis zamieszczony jest oddzielnie, w dalszej części tego dokumentu. Pozwala na ustawienie poziomu offsetu napięcia. Funkcja pozwalająca uśrednić sygnał (używając Average średniej wartości wielu pomiarów). Możliwe jest uśrednianie z 2, 4, 8, 16, i 32 sygnałów. Funkcja używana do pomiarów grubości. Funkcja Ref. Multipl. Window pozwala ustalić, ilość wielokrotnych odbić, między którymi mierzone są sygnały. Rozmiar widzianego okna.

26 Ustawienie dystansu czasowego, pomiędzy Delay wyzwoleniem i początkiem okna, które jest widoczne na panelu. Przy użyciu kursorów istnieje możliwość, ustalenia dwóch bramek, dzięki którym można zrealizować rożne funkcje. W widocznej tu części głównego panelu pokazane są pozycje tych bramek oraz maksymalna amplituda sygnału. Pomiary grubości, prędkości dźwięku i czasu przelotu: W środkowej części panelu głównego znajdują się wyświetlacze, na których można odczytać grubość, prędkość i czas przelotu. Podstawy działania: użytkownik wybiera, które sygnały powinny być użyte dla pomiarów grubości i/lub prędkości (np: odbicia od pierwszej i drugiej ściany próbki z ze ścianami równoległymi). To pozwala na użycie tego oprogramowania niemalże z każdym rodzajem próbek, zawartości, etc. Użytkownicy tego oprogramowania powinni mieć pewną podstawową wiedzę, związaną z pomiarami i fizyką ultradźwięków. Następnym krokiem jest wybór mierzonej wielkości (grubość lub prędkość dźwięku). Po tym należny zdecydować która z wielkości ma być traktowana jako stała. Pozostała wartość zostanie obliczona. Do tych obliczeń używa się informacji z okna Ref. Multipl. (Reflection multiplication) oprogramowanie odczytuje z nich, pomiędzy iloma odbiciami ustawione są bramki.

27 Czas przelotu pokazuje czas maksimum sygnału na pierwszej bramce. Wybór koloru: Istnieje możliwość wyboru koloru wielu elementów okna głównego. Jeżeli kursor znajduje się na odpowiednim polu okna głównego, pojawia się okno wyboru koloru. Kliknięcie na którykolwiek z kolorowych kwadratów tego okna spowoduje wybór koloru mu odpowiadającego.

28 Pamięć: Oprogramowanie umożliwia zachowywanie sygnału i wyświetlanie go (dla celów porównawczych) na ekranie monitora. Są dostępne trzy takie pamięci. Kliknij na kwadrat w prawym górnym rogu panelu głównego. Spowoduje to, że aktualnie wyświetlony sygnał zostanie zamrożony, i przyjmie barwę klikniętego kwadratu. Dodatkowe możliwości przechowywania sygnału stwarza funkcja Save Data ( F6). Dolne okno: Dolne okno może być użyte do pokazania wielu różnorodnych wyników. Jego

29 tryb pracy może być wybrany poprzez kliknięcie na pole wyboru umieszczone w prawej spodniej części panelu głównego. Do stępne tu są następujące funkcje: okienkowanie FFT: Funkcja ta pokazuje rzeczywistą składową FFT (zastosowano okno Hamminga) całego sygnału, znajdującego się w górnym oknie. Okno Hamminga opisuje następujące równanie: w[i] = * cos(2*pi*i/n), i=0,1,...,n-1

30 Kursory FFT Funkcja ta pokazuje rzeczywistą składową FFT (zastosowano okno Hamminga) sygnału, znajdującego się w górnym oknie, w obszarze ograniczonym przez bramkę, widoczną, w tym trybie, w górnym oknie (bramka koloru czerwonego na zdjęciu powyżej). Kolor kursora tej bramki może być zmieniony poprzez kliknięcie w kwadrat, znajdujący się obok słowa cursor.

31 Widmo mocy FFT Funkcja prezentuje widmo mocy FFT sygnału z górnego okna, obliczane za pomocą następującej reguły: Widmo mocy = [FFT{X}]**2/n**2 Zoom

32 Funkcja pozwala na powiększenie wybranej, za pomocą kursora, części górnego okna. Powiększona część sygnału jest obrazowana w dolnym oknie. Filtr: W dolnej części tego okna, znajdują się niewielkie wyświetlacze,

33 pokazujące częstotliwość, start, stop oraz kwadracik z opisem Filter. Wyświetlacz częstotliwości prezentuje najwyższą wartość częstotliwości jaka znajduje się w oknie FFT. Start i stop oznaczają pozycje pionowych kursorów. Jeżeli zaznaczono kwadracik z opisem Filter, wówczas sygnał filtrowany jest przez cyfrowy filtr dolnoprzepustowy, próg zdefiniowany jest przez niebieski kursor (z łagodnie opadającą funkcją). Suwak po prawej stronie okna FFT powoduje widoczne wzmocnienie pokazywanych wartości, ale w rzeczywistości, służy do zmiany skali wyświetlonego obrazu. Wzmocnienie ( funkcja TGC): odebranego sygnału i krzywa wzmocnienia Wzmacniacz umieszczony na karcie, poza funkcją wzmacniania sygnału, charakteryzuje się jeszcze tym że pozwala na wzmocnienie sygnału zależne od czasu jaki upłynął od chwili startu (wyzwolenia). Funkcja ta to

34 Zasięgowa regulacja wzmocnienia (time gain compensation - TGC). Karta OPCARD pozwala na ustawienie krzywej sterującej wzmacniacz w czasie pomiaru, przy użyciu generatora o nastawnym kształcie sygnału. Dolne okno pozwala na kontrolę tego procesu jeżeli jest używany w trybie krzywej wzmocnienia. Dodatkowo, niezbędnym jest, aby ustawić tryb wzmocnienia (górna prawa część panelu głównego). Istnieje możliwość wyboru następujących trybów wzmocnienia: 1. Constant: Wzmocnienie nie zmienia się w czasie. 2. Curve: wzmocnienie zmienia się eksponencjalnie, tak by kompensować eksponencjalnie zanikający sygnał, poprzez wzmocnienie go ze współczynnikiem eksponencjalności, zależnym od upływającego czasu. Eksponenta definiowana jest w ustawieniach eksponenty.

35
