1 Finger Vein ID Technologia biometryczna firmy Hitachi 24/07/2007 Hitachi Europe Ltd Systems Solutions Division

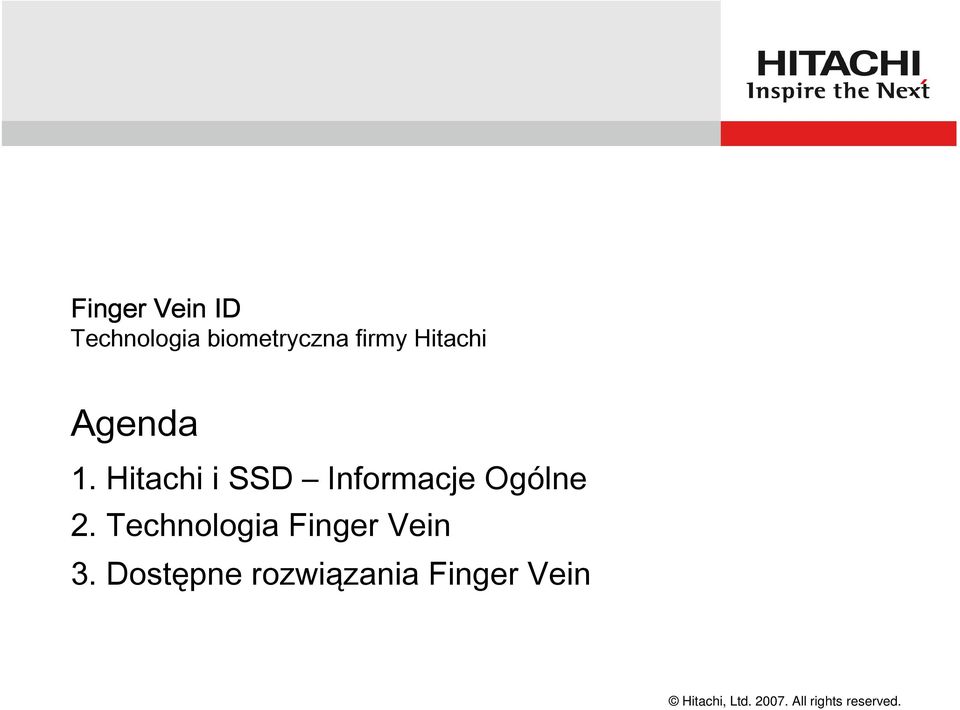

2 Finger Vein ID Technologia biometryczna firmy Hitachi Agenda 1. Hitachi i SSD Informacje Ogólne 2. Technologia Finger Vein 3. Dostępne rozwiązania Finger Vein

3 Finger Vein ID - Wprowadzenie Technologia biometryczna firmy Hitachi 1. Hitachi i SSD Informacje ogólne

4 1-1 Grupa Hitachi Skonsolidowane przychody 2006/2007 Całkowity przychód: $ million Systemy informatyczne oraz telekomunikacyjne Urządzenia elektroniczne Usługi Finansowe 21% 4% 11% 10% 26% 15% 13% Logistyka, usługi ugi doradcze i inne Materiały wysokofunkcyjne Cyfrowe media i Produkty konsumenckie Energetyka, Kolej i Produkty przemysłowe Sytuacja na rok finansowy kończący się 31 marca 2007 (118 yen/$) 3

5 1-2 Hitachi na świecie Wszystkie spółki na świecie: 934 Zatrudnionych: Ameryka Północna $9.0 mld Europa $7.3 mld Azja $15.8 mld Japonia $51.6 mld Inne Regiony $3.1 mld Sytuacja na rok finansowy kończący się 31 marca

6 1-3 Hitachi w Europie Hitachi, Ltd. Hitachi Power Europe Hitachi Data Systems Hitachi Europe Ltd. Rail Group Power & Industrial Systems Information Systems Digital Media Group Display Products Group Aircon and Refrigeration European Procurement Corporate Technology Design Centre Europe Hitachi Chemical Europe Hitachi Metals Europe Hitachi Cable Europe Hitachi Global Storage Technologies.. Information Systems Group IFG/SMD Banking Automation IFG/SSD Systems Solutions 5

7 1-4 Systems Solutions Division - Rozwiązania Mu chip - najmniejszy na świecie mikrochip RFID Serwery obliczeniowe - serwery typu blade i rack-mount JP1 - wszechstronne zarządzanie systemem IT VeinID - Biometria naczyń krwionośnych palca 6

8 Finger Vein ID - Wprowadzenie Technologia biometryczna firmy Hitachi 2. Technologia Finger Vein

9 2-1 Rozwój technologii Finger Vein Powstała podczas badań nad metodą skanowania medycznego Wzór naczyń krwionośnych palca bardzo się wyróżnia Każda osoba ma unikalny wzór naczyń krwionośnych palca Wzór naczyń krwionośnych nie zmienia się z wiekiem Transmitowane światło daje bardzo wyraźny obraz Światło bliskiej podczerwieni Finger Vein jako biometryka 8

10 2-2 Przebieg procesu uwierzytelniania 1. Uchwycenie 2. Normalizacja 3. Ekstrakcja 4. Dopasowanie Proces dopasowania Wynik 1. Uchwycenie obrazu - NatęŜenie światła bliskiej podczerwieni jest tak przystosowane, aby uzyskać optymalny obraz 2. Normalizacja obrazu - Zarys palca jest korygowany i dostosowywany 3. Ekstrakcja wzorca - Mapowanie naczyń krwionośnych i utworzenie wzorca 4. Dopasowanie wzoru - Referencyjny wzorzec przechowywany na karcie chipowej, wewnętrznie, na PC lub serwerze 9

11 2-3 Finger Vein Techniki naświetlania Początkowo, urządzenia Finger Vein stosowały naświetlanie górne Zastosowanie naświetlania bocznego wyeliminowało potrzebę użycia osłony LED LED Naświetlanie górne Naświetlanie boczne 10

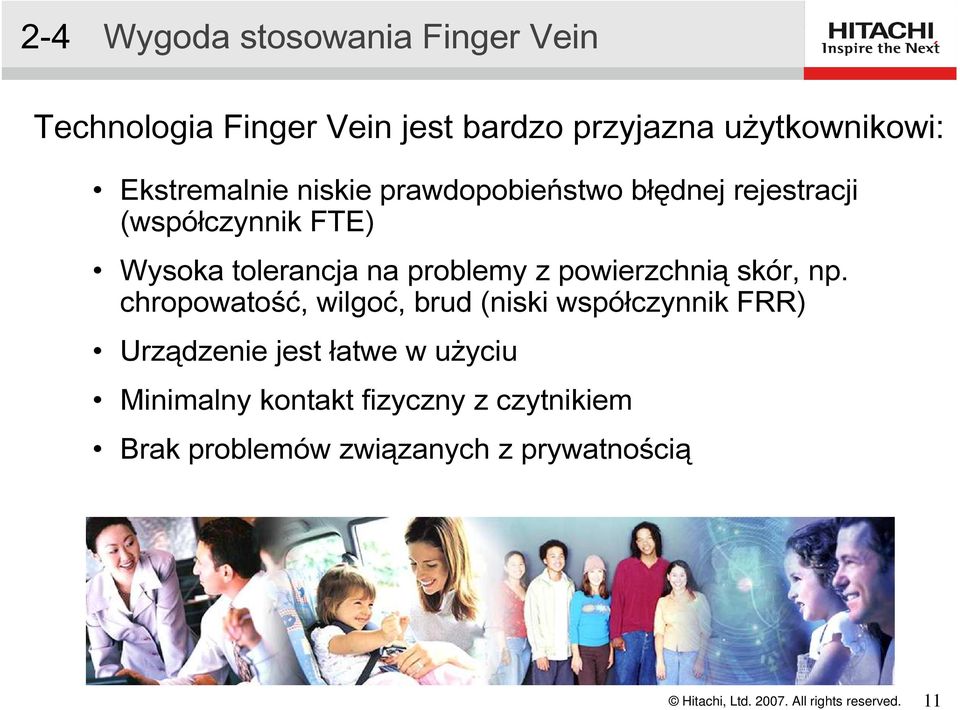

12 2-4 Wygoda stosowania Finger Vein Technologia Finger Vein jest bardzo przyjazna użytkownikowi: Ekstremalnie niskie prawdopobieństwo błędnej rejestracji (współczynnik FTE) Wysoka tolerancja na problemy z powierzchnią skór, np. chropowatość, wilgoć, brud (niski współczynnik FRR) Urządzenie jest łatwe w użyciu Minimalny kontakt fizyczny z czytnikiem Brak problemów związanych z prywatnością 11

13 2-5 Bezpieczeństwo Finger Vein Finger Vein jest biometryką wewnętrzną - wykorzystuje charakterystyczne cechy organizmu żywego, które są niewidzialne z zewnątrz. Dzięki temu: Bardzo trudno jest zdobyć wzór naczyń krwionośnych palca Bardzo trudno jest powielić wzór naczyń krwionośnych palca Trudność sfałszowania Trudność powielenia Finger Vein Trudność uzyskania danych biometrycznych Odciski palc. Tęczowka Wymaga użycia konwencjonalnych technologii Nie jest wymagana specjalna technologia Kształt ręki Twarz Relikt Głos Nieosiągalny w codziennym życiu Osiągalny w codzienym życiu 12

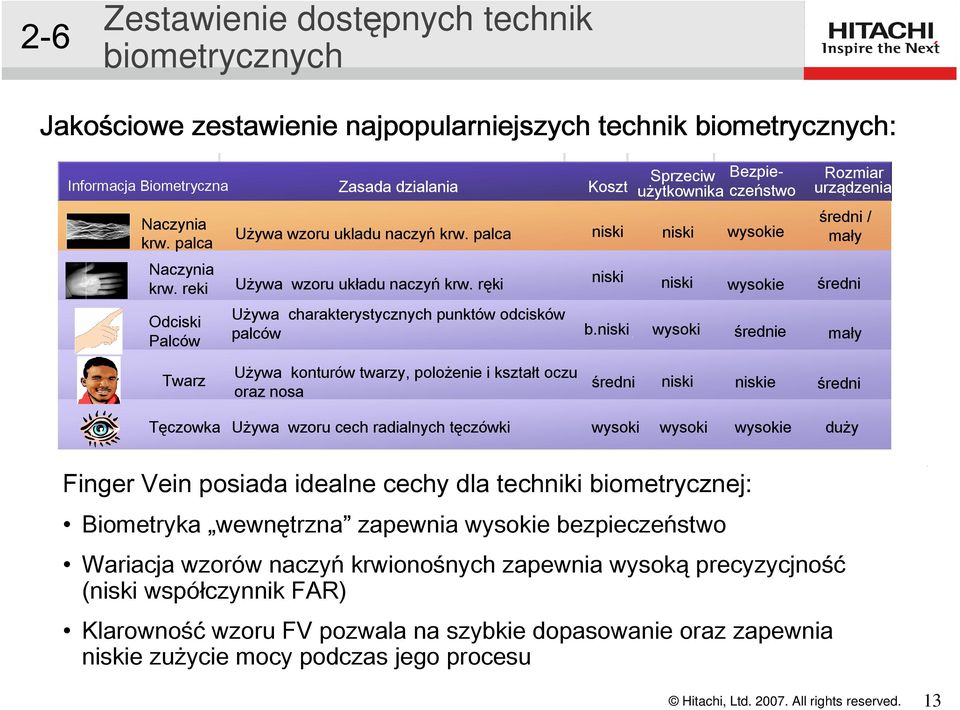

14 2-6 Zestawienie dostępnych technik biometrycznych Jakościowe zestawienie najpopularniejszych technik biometrycznych: Informacja Biometryczna Naczynia krw. palca Naczynia krw. reki Odciski Palców Zasada dzialania Używa wzoru ukladu naczyń krw. palca Używa wzoru układu naczyń krw. ręki Koszt niski niski Sprzeciw użytkownika niski niski Bezpieczeństwo wysokie wysokie Używa charakterystycznych punktów odcisków palców b.niski wysoki średnie Rozmiar urządzenia średni / mały średni mały Twarz Używa konturów twarzy, polożenie i kształt oczu oraz nosa średni niski niskie średni Tęczowka Używa wzoru cech radialnych tęczówki wysoki wysoki wysokie duży Finger Vein posiada idealne cechy dla techniki biometrycznej: Biometryka wewnętrzna zapewnia wysokie bezpieczeństwo Wariacja wzorów naczyń krwionośnych zapewnia wysoką precyzycjność (niski współczynnik FAR) Klarowność wzoru FV pozwala na szybkie dopasowanie oraz zapewnia niskie zużycie mocy podczas jego procesu 13

15 2-7 Finger Vein w statystykach Testy JIS: FAR (fałszywa akceptacja)= % (jedna na milion) FRR (fałszywe odrzucenie) = 0.01% (jedno na 10 tysięcy) NiezaleŜne testy organizacji IBG (CBT-6, 2006) Biometryka Naczynia krwionośne palca Naczynia krwionośne dłoni Źrenica Producent Hitachi Fujitsu IrisGuard Urządzenie UBReader PalmSecure H100 FTE, dwie próby 0.55% 1.63% 7.01% FRR 1.26% 4.23% 1.76% FAR 0.01% % 0.01% Czas rozpoznania [s] Czas rejestracji [s]

16 2-8 Finger Vein Przykłady zastosowań ATM: 75% oddziałów banków w Japonii Logiczna kontrola dostępu Fizyczna kontrola dostępu 15

17 Finger Vein ID - Wprowadzenie Technologia biometryczna firmy Hitachi 3. Dostępne rozwiązania Finger Vein

18 3-1 Jednostka H-1 dla logicznej kontroli dostępu Uwierzytelnianie w komputerze biurowym Standartowe połączenie przez port USB Aplikacje logowania do PC Aplikacje typu Single-Sign-On Software Development Kit (SDK) - zestaw oprogramowania Kompatybilny z BioAPI 2.0 Funkcje Hitachi Security (enkrypcja, podpis, itd.) Microsoft Visual Studio 2005/C++ 17

19 3-2 Jednostka do wdudowania i integracji Dostępna dla integracji: Przechowuje 1000 wzorców naczyń krwionośnych Porównywanie wzorców biometrycznych Interfejs RS232 Technika naświetlania bocznego Evaluation Kit (zestaw ewaluacyjny) zawiera: Specyfikacje API Kod próbek (sample code) kabel RS232 18

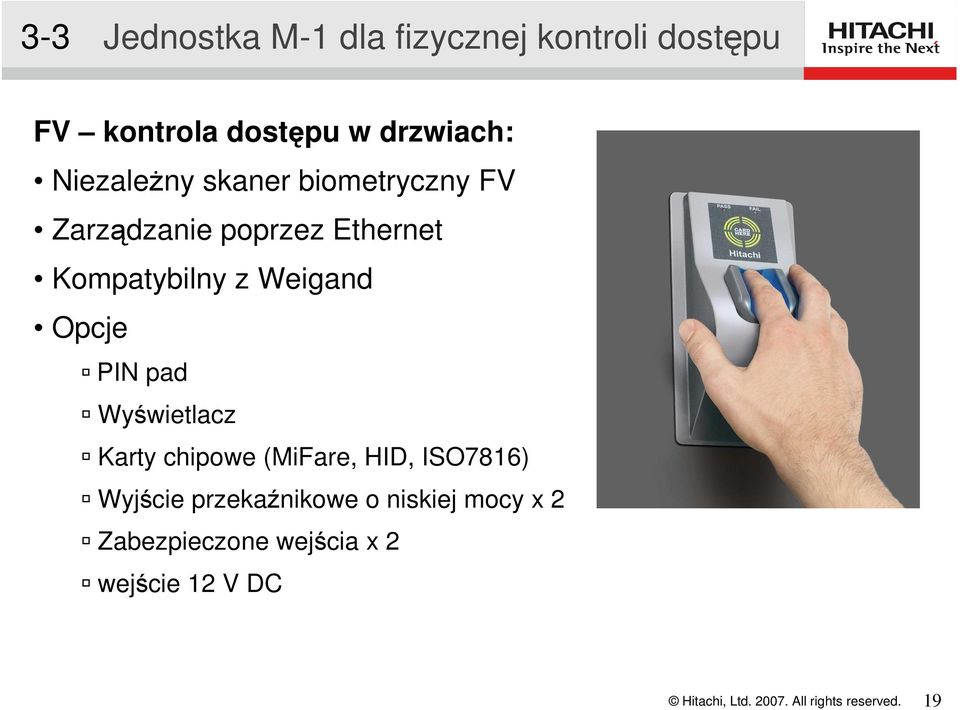

20 3-3 Jednostka M-1 dla fizycznej kontroli dostępu FV kontrola dostępu w drzwiach: NiezaleŜny skaner biometryczny FV Zarządzanie poprzez Ethernet Kompatybilny z Weigand Opcje PIN pad Wyświetlacz Karty chipowe (MiFare, HID, ISO7816) Wyjście przekaźnikowe o niskiej mocy x 2 Zabezpieczone wejścia x 2 wejście 12 V DC 19

21 KONIEC Finger Vein ID - Wprowadzenie Technologia biometryczna firmy Hitachi 24/07/2007 Hitachi Europe Ltd tadeusz.woszczynski@hitachi-eu.com
