Zwê ka pomiarowa ko³nierzowa ZPK

Transkrypt

1 54 Zwê ka pomiarowa ko³nierzowa ZPK A* D D/2 -œrednica nominalna materia³ elmentu pomiarowego (kryza, dysza) : -materia³ obudowy: -temperatura pracy do 500 C -protokó³ obliczeñ wg normy PN-EN ISO 5167, ISO/TR Zwê ki pomiarowe s³u ¹ do pomiaru przep³ywu mediów p³ynnych lub gazowych w ruroci¹gach o przekroju ko³owym. Zwê ki pomiarowe zabudowane w ruroci¹gach wytwarzaj¹ miejscowy spadek ciœnienia w funkcji prêdkoœci przep³ywu. W po³¹czeniu z zaworami, naczyniami i przetwornikami ró nicy ciœnieñ stanowi¹ uk³ad pomiaru przep³ywu. Standardowy rozstaw króæców impulsowych 54 mm umo liwia szybkie pod³¹czenie przetwornika. Rozstaw króæców impulsowych dla dyszy wynika z normy PN-EN ISO 5167 Zwê ki pomiarowe charakteryzuj¹ siê: -du ¹ dok³adnoœci¹ pomiarów w szerokim zakresie przep³ywu -prac¹ w szerokim zakresie temperatur i ciœnienia. B* Monta polega na skrêceniu zwê ki z przeciwko³nierzami na obiekcie. A Tolerancja wymiaru monta owego A i B: A± A± B± B± B± B H ZPK K 100 PN16 P265GH M22x1.5 Materia³ diafragmy: lub inny Materia³ obudowy i ko³nierzy: P265GH lub inny Rodzaj elementu pomiarowego: K-kryza, D-dysza, Kkw-kryza kwadrantowa Rodzaj obudowy: Zwê ka Pomiarowa Ko³nierzowa *) Na yczenie klienta oferujemy nietypowe wykonania wymiarów A i H VII. 6

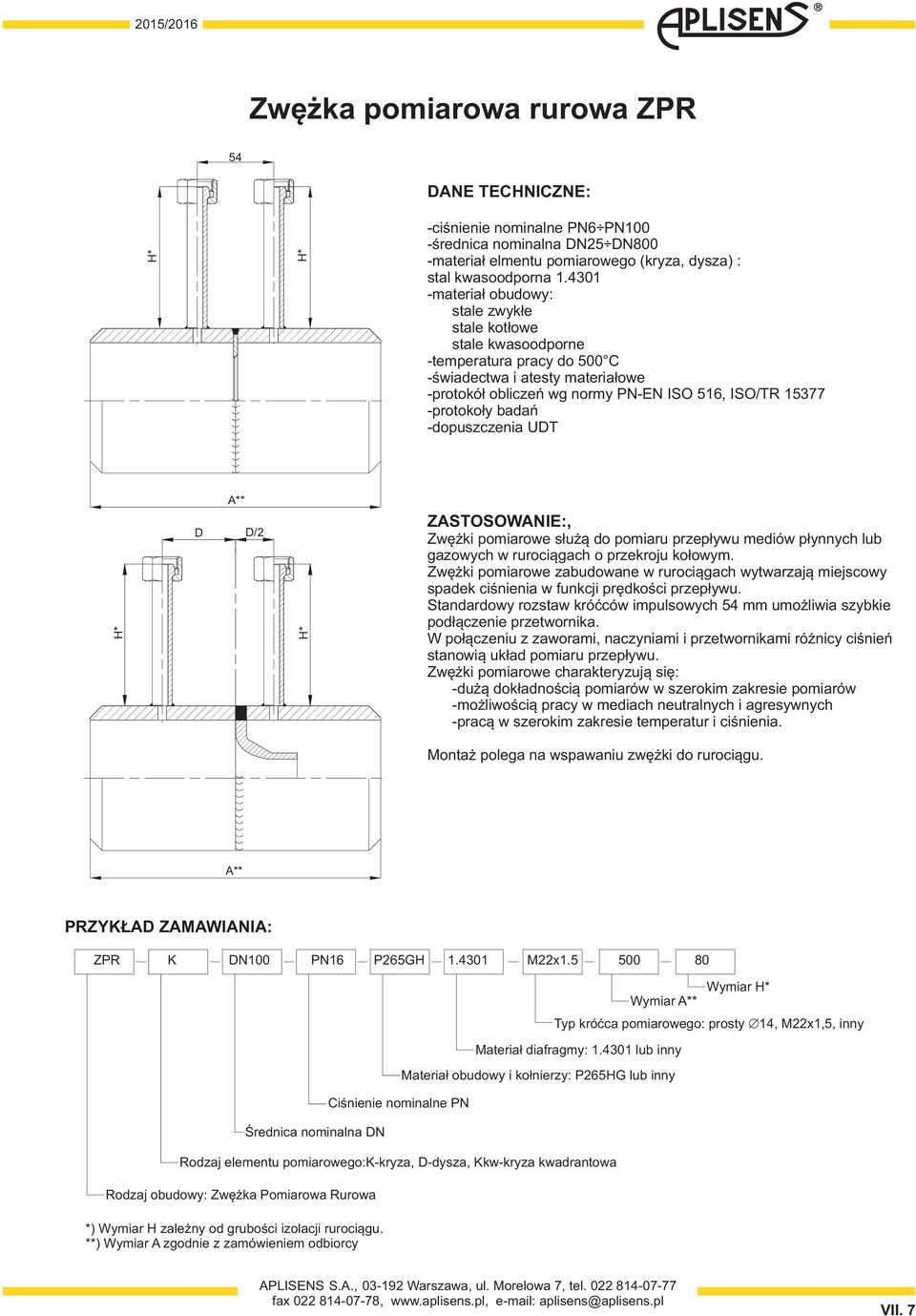

2 Zwê ka pomiarowa rurowa ZPR 54 -œrednica nominalna materia³ elmentu pomiarowego (kryza, dysza) : -materia³ obudowy: -temperatura pracy do 500 C -protokó³ obliczeñ wg normy PN-EN ISO 516, ISO/TR A** D D/2, Zwê ki pomiarowe s³u ¹ do pomiaru przep³ywu mediów p³ynnych lub gazowych w ruroci¹gach o przekroju ko³owym. Zwê ki pomiarowe zabudowane w ruroci¹gach wytwarzaj¹ miejscowy spadek ciœnienia w funkcji prêdkoœci przep³ywu. Standardowy rozstaw króæców impulsowych 54 mm umo liwia szybkie pod³¹czenie przetwornika. W po³¹czeniu z zaworami, naczyniami i przetwornikami ró nicy ciœnieñ stanowi¹ uk³ad pomiaru przep³ywu. Zwê ki pomiarowe charakteryzuj¹ siê: -du ¹ dok³adnoœci¹ pomiarów w szerokim zakresie pomiarów -prac¹ w szerokim zakresie temperatur i ciœnienia. Monta polega na wspawaniu zwê ki do ruroci¹gu. A** ZPR K 100 PN16 P265GH M22x Materia³ obudowy i ko³nierzy: P265HG lub inny Rodzaj elementu pomiarowego:k-kryza, D-dysza, Kkw-kryza kwadrantowa Rodzaj obudowy: Zwê ka Pomiarowa Rurowa *) Wymiar H zale ny od gruboœci izolacji ruroci¹gu. **) Wymiar A zgodnie z zamówieniem odbiorcy Wymiar A** Wymiar Materia³ diafragmy: lub inny VII. 7

3 Zwê ka pomiarowa szczelinowa ZPS -œrednica nominalna materia³ elementu pomiarowego (kryza) : -materia³ obudowy: -temperatura pracy do 500 C -protokó³ obliczeñ wg normy PN-EN ISO 516, ISO/TR Zwê ki pomiarowe (kryzy) s³u ¹ do pomiaru przep³ywu mediów p³ynnych lub gazowych w ruroci¹gach o przekroju ko³owym. Zwê ki pomiarowe zabudowane w ruroci¹gach wytwarzaj¹ miejscowy spadek ciœnienia w funkcji prêdkoœci przep³ywu. W po³¹czeniu z zaworami, naczyniami i przetwornikami ró nicy ciœnieñ stanowi¹ uk³ad pomiaru przep³ywu. Zwê ki pomiarowe charakteryzuj¹ siê: -du ¹ dok³adnoœci¹ pomiarów w szerokim zakresie przep³ywu -prac¹ w szerokim zakresie temperatur i ciœnienia. Monta polega na przyspawaniu ko³nierzy szyjkowych do ruroci¹gu K¹t rozstawu króæców pomiarowych? Ciecze i gazy Ciœnienie nominalne Para PN6 PN10 PN16 PN25 PN40 PN63 PN100 6, 10, 16, 25 40, 63, PN 0,, 180 w zale noœci od u³o enia ruroci¹gu ã ZPS K 100 PN16 P265GH M22x1.5 K¹t rozstawu króæców pomiarowych Materia³ diafragmy: lub inny Materia³ obudowy i ko³nierzy: P265GH lub inny Rodzaj elementu pomiarowego: K-kryza, Kkw-kryza kwadrantowa Rodzaj obudowy: Zwê ka Pomiarowa Szczelinowa VII.8

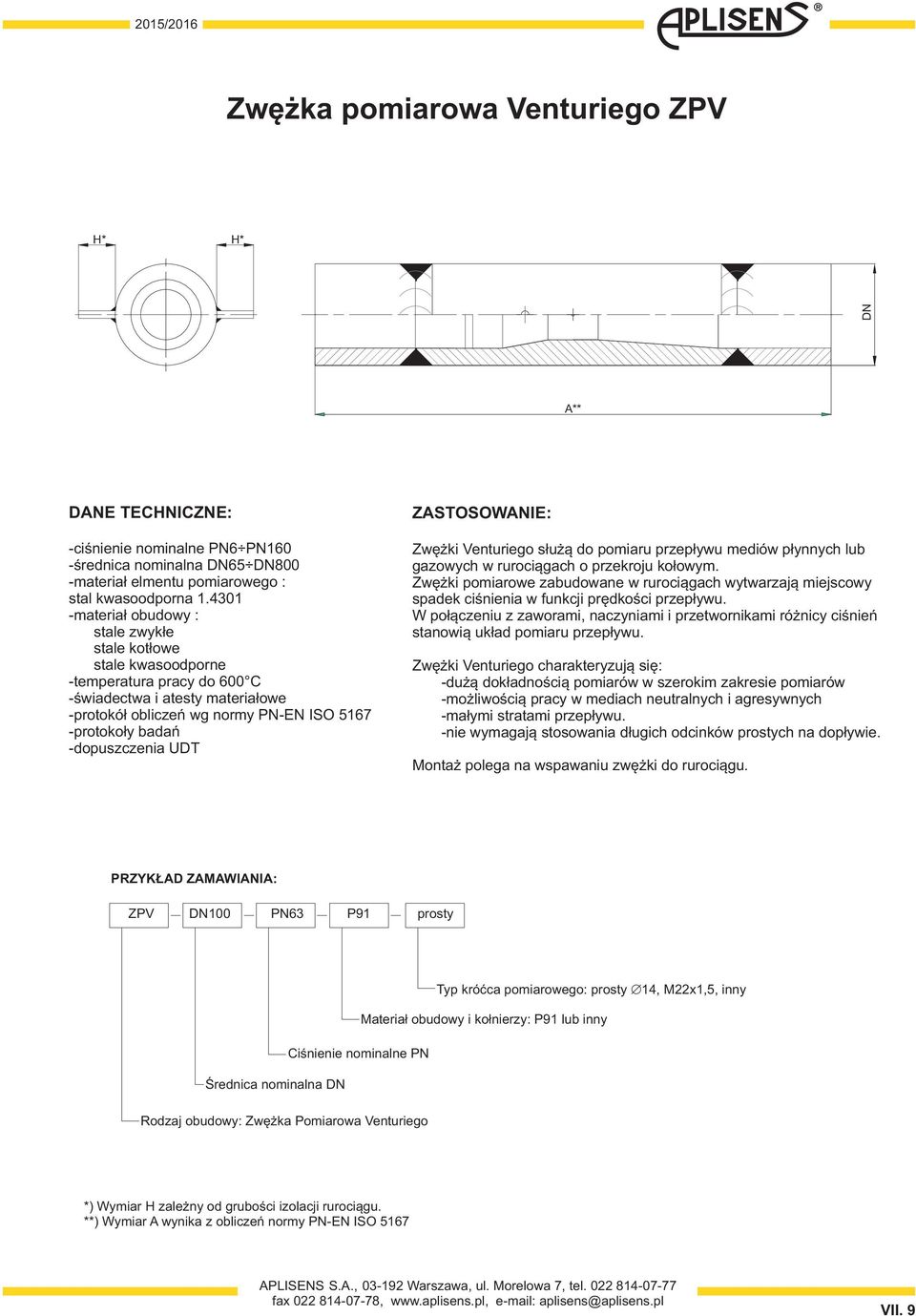

4 Zwê ka pomiarowa Venturiego ZPV A** -ciœnienie nominalne PN6 PN160 -œrednica nominalna materia³ elmentu pomiarowego : -materia³ obudowy : -temperatura pracy do 600 C -protokó³ obliczeñ wg normy PN-EN ISO 5167 Zwê ki Venturiego s³u ¹ do pomiaru przep³ywu mediów p³ynnych lub gazowych w ruroci¹gach o przekroju ko³owym. Zwê ki pomiarowe zabudowane w ruroci¹gach wytwarzaj¹ miejscowy spadek ciœnienia w funkcji prêdkoœci przep³ywu. W po³¹czeniu z zaworami, naczyniami i przetwornikami ró nicy ciœnieñ stanowi¹ uk³ad pomiaru przep³ywu. Zwê ki Venturiego charakteryzuj¹ siê: -du ¹ dok³adnoœci¹ pomiarów w szerokim zakresie pomiarów -ma³ymi stratami przep³ywu. -nie wymagaj¹ stosowania d³ugich odcinków prostych na dop³ywie. Monta polega na wspawaniu zwê ki do ruroci¹gu. ZPV 100 PN63 P91 prosty Materia³ obudowy i ko³nierzy: P91 lub inny Rodzaj obudowy: Zwê ka Pomiarowa Venturiego *) Wymiar H zale ny od gruboœci izolacji ruroci¹gu. **) Wymiar A wynika z obliczeñ normy PN-EN ISO 5167 VII. 9

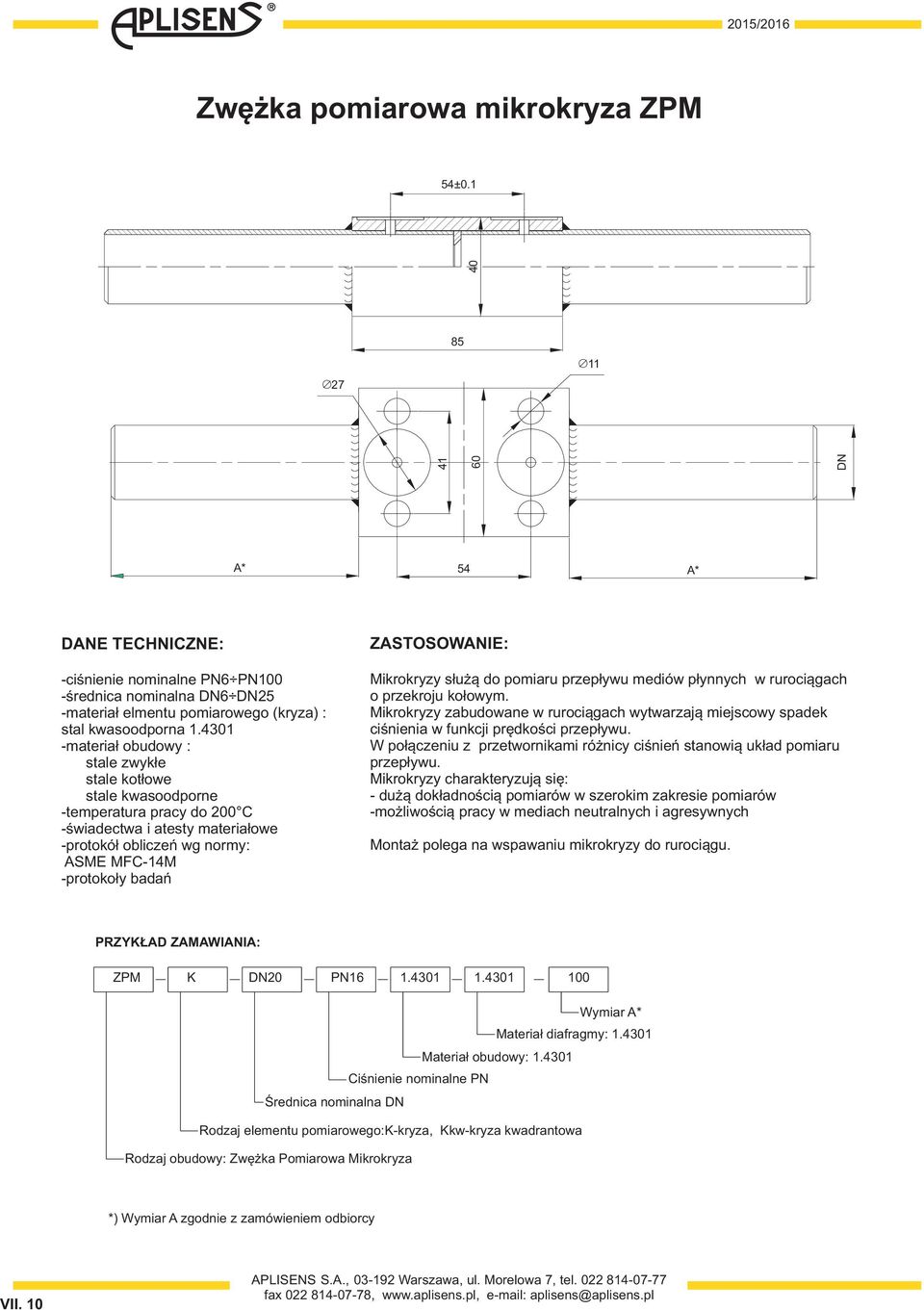

5 Zwê ka pomiarowa mikrokryza ZPM 54± Ø27 Ø A* 54 A* -œrednica nominalna materia³ elmentu pomiarowego (kryza) : -materia³ obudowy : -temperatura pracy do 200 C -protokó³ obliczeñ wg normy: ASME MFC-14M Mikrokryzy s³u ¹ do pomiaru przep³ywu mediów p³ynnych w ruroci¹gach o przekroju ko³owym. Mikrokryzy zabudowane w ruroci¹gach wytwarzaj¹ miejscowy spadek ciœnienia w funkcji prêdkoœci przep³ywu. W po³¹czeniu z przetwornikami ró nicy ciœnieñ stanowi¹ uk³ad pomiaru przep³ywu. Mikrokryzy charakteryzuj¹ siê: - du ¹ dok³adnoœci¹ pomiarów w szerokim zakresie pomiarów Monta polega na wspawaniu mikrokryzy do ruroci¹gu. ZPM K 20 PN Wymiar A* Materia³ diafragmy: Materia³ obudowy: Rodzaj elementu pomiarowego:k-kryza, Kkw-kryza kwadrantowa Rodzaj obudowy: Zwê ka Pomiarowa Mikrokryza *) Wymiar A zgodnie z zamówieniem odbiorcy VII. 10

6 Rodzaje elementów pomiarowych Kryza znormalizowana ISA wg PN-EN ISO 5167 Kryza ogólnego stosowania Kryza kwadrantowa wg ISO/TR S³u y do pomiaru przep³ywu mediów p³ynnych o du ych lepkoœciach oraz strumieni o ma³ych liczbach Reynoldsa Dysza znormalizowana ISA wg PN-EN ISO 5167 Znajduje zastosowanie do pomiaru przep³ywu mediów o wysokich parametrach ciœnienia i temperatury VII. 11
