Konfiguracja bazy danych w SQL Server Management Studio

Transkrypt

1 System SCADA WinCC poza wszechstronn funkcjonalno ci zintegrowanych mechanizmów programowych oraz szerok gam modu ów opcjonalnych, posiada równie standardowo wbudowane edytory skryptów u ytkownika daj ce mo liwo nadania aplikacji praktycznie nieograniczonej funkcjonalno ci dost pnej dla u ytkownika ko cowego. Wersja v7.0 w pakiecie podstawowym zawiera kompilator skryptów ANSI C oraz VBA. J zyk programowania C znajduje cz stsze zastosowanie przy aplikacjach u ytkownika s cych zaawansowanym obliczeniom, przetwarzaniu zmiennych procesowych czy obs udze plików zewn trznych. Skrypty Visual Basic z kolei umo liwiaj atwiejszy dost p do obiektów graficznych aplikacji, kontrolek ActiveX czy te wymian informacji z baz danych SQL. Standardowy pakiet konfiguracyjny WinCC umo liwia stworzenie aplikacji Runtime wraz z systemowym archiwum procesowym opartym na bazie danych MS SQL Server. Systemowy mechanizm archiwizacji umo liwia cykliczn b acykliczn archiwizacj numerycznych warto ci procesowych w ilo ci maksymalnie 512 zmiennych. W celu zwi kszenia ilo ci archiwizowanych tagów nale y naby dodatkowy pakiet konfiguracyjny WinCC/Archive. Z drugiej strony - aby aplikacja posiada a mo liwo archiwizacji nie tylko zmiennych liczbowych, ale równie tekstowych (np. nazwa aktualnie zalogowanego ytkownika) - konieczne jest zastosowanie modu u WinCC/User Archive. W celu minimalizacji kosztów aplikacji mo na cz powy szej funkcjonalno ci w stosunkowo atwy sposób zrealizowa r cznie poprzez zintegrowane edytory skryptów ytkownika. Aby to uczyni mo emy stworzy ca kowicie niezale ny zbiór plików istotnych danych procesowych, gdzie zapisywane b warto ci procesowe b informacje o stanie pracy aplikacji czy operatorach, którzy uzyskiwali do niej dost p. Dane takie swobodnie mo emy zapisywa np. w pliku tekstowym b arkuszu kalkulacyjnym MS Excel. Tworzenie takich skryptów zosta o opisane i jest dost pne pod mfaq Typowym rodowiskiem archiwizacji danych jest jednak system bazodanowy. Przechowywanie informacji archiwalnych w bazie danych daje szerokie mo liwo ci przegl dana, dost pu oraz analizy nie tylko z poziomu dedykowanego oprogramowania, ale równie bardzo elastycznie poprzez wysy ania zapyta w postaci kwerend z poziomu skryptów u ytkownika lub oprogramowania producentów trzecich. Jednym z bardziej popularnych systemów tego typu jest MS SQL Server. Jest on równie standardowym komponentem odpowiedzialnym za archiwizacj danych w systemie SCADA WinCC v7.0. Niniejszy dokument przedstawia opis konfiguracji bazy danych u ytkownika oraz skryptu VBA daj cego mo liwo odczytu oraz zapisu informacji w niej zawartych. Taka baza danych jest ca kowicie niezale na od bazy danych tworzonej poprzez mechanizmy systemowe WinCC. Przyk adowa konfiguracja odbywa si w nast puj cych krokach: utworzenie nowej bazy danych oraz jej u ytkownika stworzenie przyk adowej tabeli nawi zanie po czenia z MS SQL Server wpisanie danych u ytkownika do tabeli odczyt oraz prezentacja rekordów bazy danych w WinCC Konfiguracja bazy danych w SQL Server Management Studio Spraw pierwszorz dn jest utworzenie bazy danych, w które przechowywane b dane WinCC u ytkownika. Czynno t mo na wykona za pomoc kwerendy wysy anej przez skrypt, jednak e wymagane jest równie za enie u ytkownika oraz nadanie mu odpowiednich uprawnie, tak e ta grupa kroków zostanie wykonana z poziomu oprogramowania przewidzianego do obs ugi bazy danych - SQL Server Management Studio. Doradztwo techniczne: simatic.pl@siemens.com 1

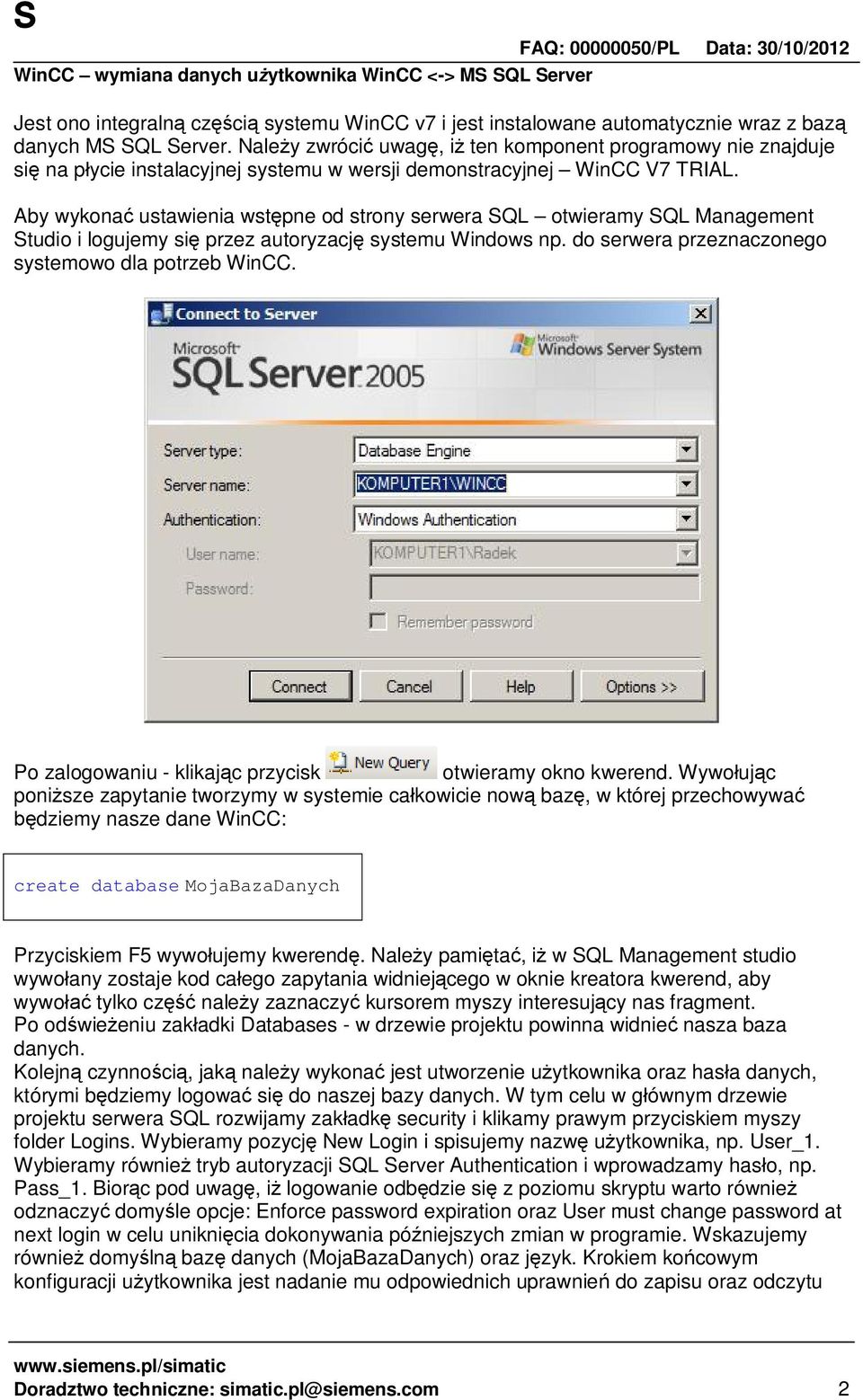

2 Jest ono integraln cz ci systemu WinCC v7 i jest instalowane automatycznie wraz z baz danych MS SQL Server. Nale y zwróci uwag, i ten komponent programowy nie znajduje si na p ycie instalacyjnej systemu w wersji demonstracyjnej WinCC V7 TRIAL. Aby wykona ustawienia wst pne od strony serwera SQL otwieramy SQL Management Studio i logujemy si przez autoryzacj systemu Windows np. do serwera przeznaczonego systemowo dla potrzeb WinCC. Po zalogowaniu - klikaj c przycisk otwieramy okno kwerend. Wywo uj c poni sze zapytanie tworzymy w systemie ca kowicie now baz, w której przechowywa dziemy nasze dane WinCC: create database MojaBazaDanych Przyciskiem F5 wywo ujemy kwerend. Nale y pami ta, i w SQL Management studio wywo any zostaje kod ca ego zapytania widniej cego w oknie kreatora kwerend, aby wywo tylko cz nale y zaznaczy kursorem myszy interesuj cy nas fragment. Po od wie eniu zak adki Databases - w drzewie projektu powinna widnie nasza baza danych. Kolejn czynno ci, jak nale y wykona jest utworzenie u ytkownika oraz has a danych, którymi b dziemy logowa si do naszej bazy danych. W tym celu w g ównym drzewie projektu serwera SQL rozwijamy zak adk security i klikamy prawym przyciskiem myszy folder Logins. Wybieramy pozycj New Login i spisujemy nazw u ytkownika, np. User_1. Wybieramy równie tryb autoryzacji SQL Server Authentication i wprowadzamy has o, np. Pass_1. Bior c pod uwag, i logowanie odb dzie si z poziomu skryptu warto równie odznaczy domy le opcje: Enforce password expiration oraz User must change password at next login w celu unikni cia dokonywania pó niejszych zmian w programie. Wskazujemy równie domy ln baz danych (MojaBazaDanych) oraz j zyk. Krokiem ko cowym konfiguracji u ytkownika jest nadanie mu odpowiednich uprawnie do zapisu oraz odczytu Doradztwo techniczne: simatic.pl@siemens.com 2

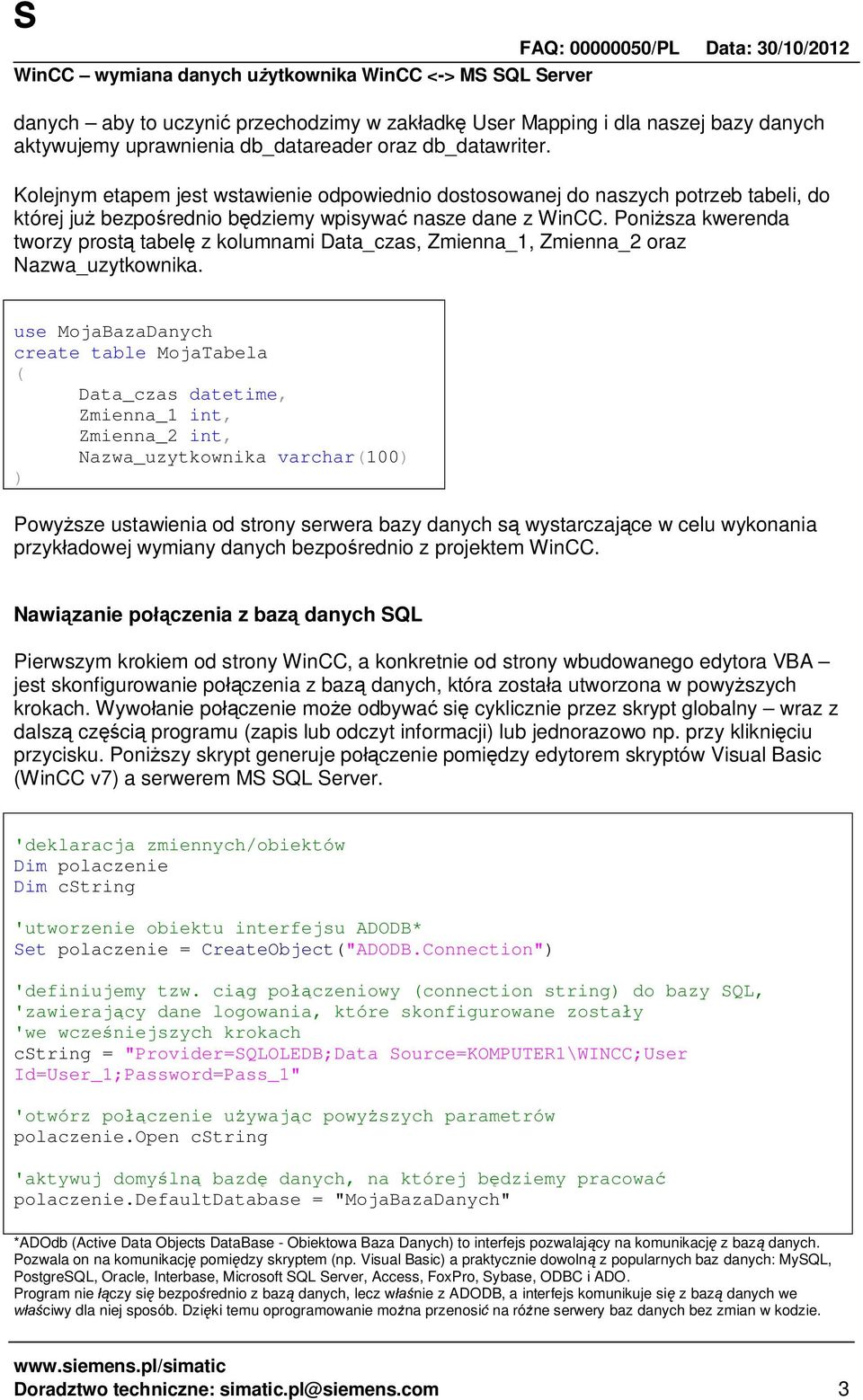

3 danych aby to uczyni przechodzimy w zak adk User Mapping i dla naszej bazy danych aktywujemy uprawnienia db_datareader oraz db_datawriter. Kolejnym etapem jest wstawienie odpowiednio dostosowanej do naszych potrzeb tabeli, do której ju bezpo rednio b dziemy wpisywa nasze dane z WinCC. Poni sza kwerenda tworzy prost tabel z kolumnami Data_czas, Zmienna_1, Zmienna_2 oraz Nazwa_uzytkownika. use MojaBazaDanych create table MojaTabela ( Data_czas datetime, Zmienna_1 int, Zmienna_2 int, Nazwa_uzytkownika varchar(100) ) Powy sze ustawienia od strony serwera bazy danych s wystarczaj ce w celu wykonania przyk adowej wymiany danych bezpo rednio z projektem WinCC. Nawi zanie po czenia z baz danych SQL Pierwszym krokiem od strony WinCC, a konkretnie od strony wbudowanego edytora VBA jest skonfigurowanie po czenia z baz danych, która zosta a utworzona w powy szych krokach. Wywo anie po czenie mo e odbywa si cyklicznie przez skrypt globalny wraz z dalsz cz ci programu (zapis lub odczyt informacji) lub jednorazowo np. przy klikni ciu przycisku. Poni szy skrypt generuje po czenie pomi dzy edytorem skryptów Visual Basic (WinCC v7) a serwerem MS SQL Server. Dim polaczenie Dim cstring 'utworzenie obiektu interfejsu ADODB* Set polaczenie = CreateObject("ADODB.Connection") 'definiujemy tzw. ci g po czeniowy (connection string) do bazy SQL, 'zawieraj cy dane logowania, które skonfigurowane zosta y 'we wcze niejszych krokach cstring = "Provider=SQLOLEDB;Data Source=KOMPUTER1\WINCC;User Id=User_1;Password=Pass_1" 'otwórz po czenie u ywaj c powy szych parametrów polaczenie.open cstring 'aktywuj domy ln bazd danych, na której b dziemy pracowa polaczenie.defaultdatabase = "MojaBazaDanych" *ADOdb (Active Data Objects DataBase - Obiektowa Baza Danych) to interfejs pozwalaj cy na komunikacj z baz danych. Pozwala on na komunikacj pomi dzy skryptem (np. Visual Basic) a praktycznie dowoln z popularnych baz danych: MySQL, PostgreSQL, Oracle, Interbase, Microsoft SQL Server, Access, FoxPro, Sybase, ODBC i ADO. Program nie czy si bezpo rednio z baz danych, lecz w nie z ADODB, a interfejs komunikuje si z baz danych we ciwy dla niej sposób. Dzi ki temu oprogramowanie mo na przenosi na ró ne serwery baz danych bez zmian w kodzie. Doradztwo techniczne: simatic.pl@siemens.com 3

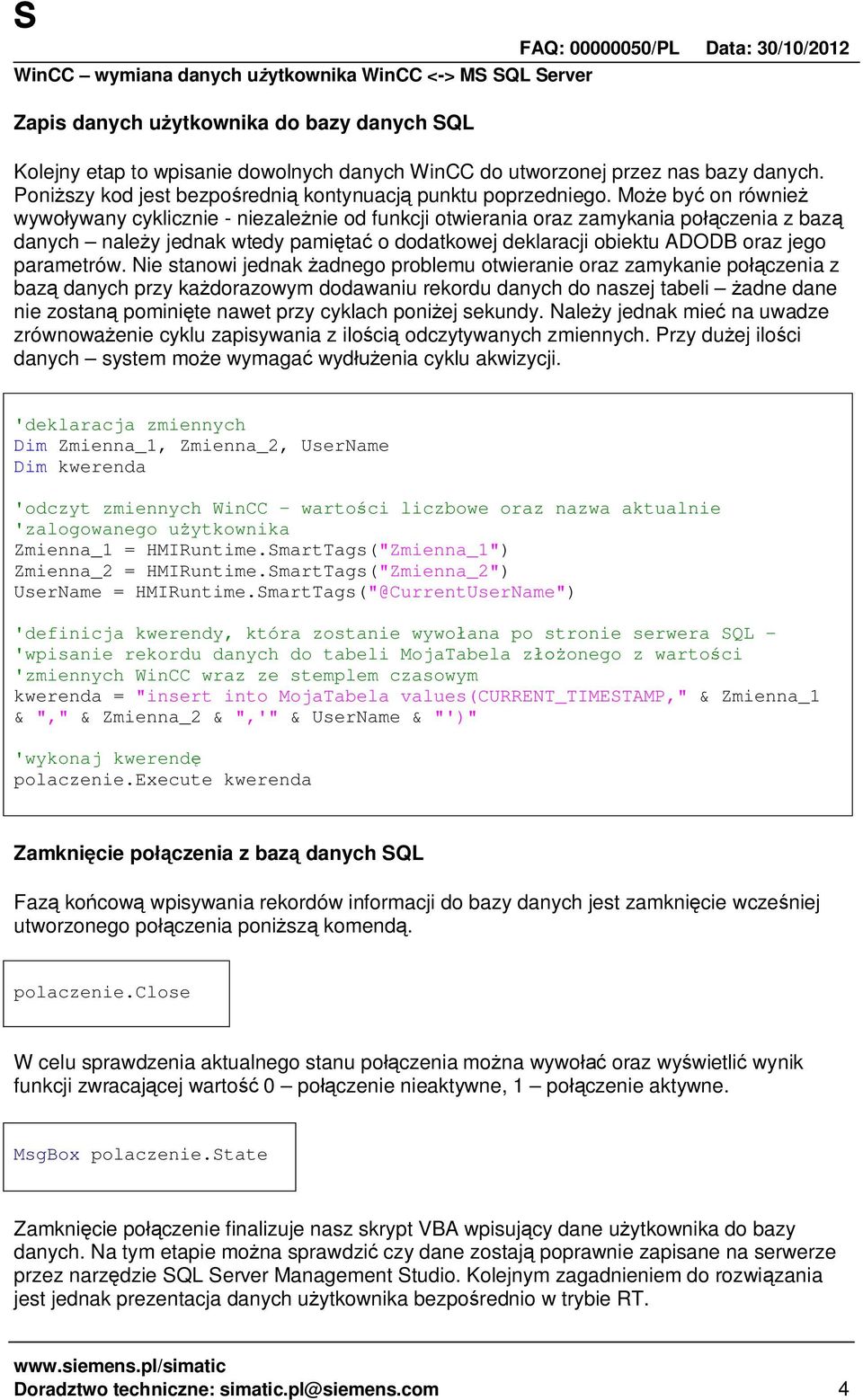

4 Zapis danych u ytkownika do bazy danych SQL Kolejny etap to wpisanie dowolnych danych WinCC do utworzonej przez nas bazy danych. Poni szy kod jest bezpo redni kontynuacj punktu poprzedniego. Mo e by on równie wywo ywany cyklicznie - niezale nie od funkcji otwierania oraz zamykania po czenia z baz danych nale y jednak wtedy pami ta o dodatkowej deklaracji obiektu ADODB oraz jego parametrów. Nie stanowi jednak adnego problemu otwieranie oraz zamykanie po czenia z baz danych przy ka dorazowym dodawaniu rekordu danych do naszej tabeli adne dane nie zostan pomini te nawet przy cyklach poni ej sekundy. Nale y jednak mie na uwadze zrównowa enie cyklu zapisywania z ilo ci odczytywanych zmiennych. Przy du ej ilo ci danych system mo e wymaga wyd enia cyklu akwizycji. 'deklaracja zmiennych Dim Zmienna_1, Zmienna_2, UserName Dim kwerenda 'odczyt zmiennych WinCC warto ci liczbowe oraz nazwa aktualnie 'zalogowanego u ytkownika Zmienna_1 = HMIRuntime.SmartTags("Zmienna_1") Zmienna_2 = HMIRuntime.SmartTags("Zmienna_2") UserName = HMIRuntime.SmartTags("@CurrentUserName") 'definicja kwerendy, która zostanie wywo ana po stronie serwera SQL - 'wpisanie rekordu danych do tabeli MojaTabela z onego z warto ci 'zmiennych WinCC wraz ze stemplem czasowym kwerenda = "insert into MojaTabela values(current_timestamp," & Zmienna_1 & "," & Zmienna_2 & ",'" & UserName & "')" 'wykonaj kwerend polaczenie.execute kwerenda Zamkni cie po czenia z baz danych SQL Faz ko cow wpisywania rekordów informacji do bazy danych jest zamkni cie wcze niej utworzonego po czenia poni sz komend. polaczenie.close W celu sprawdzenia aktualnego stanu po czenia mo na wywo oraz wy wietli wynik funkcji zwracaj cej warto 0 po czenie nieaktywne, 1 po czenie aktywne. MsgBox polaczenie.state Zamkni cie po czenie finalizuje nasz skrypt VBA wpisuj cy dane u ytkownika do bazy danych. Na tym etapie mo na sprawdzi czy dane zostaj poprawnie zapisane na serwerze przez narz dzie SQL Server Management Studio. Kolejnym zagadnieniem do rozwi zania jest jednak prezentacja danych u ytkownika bezpo rednio w trybie RT. Doradztwo techniczne: simatic.pl@siemens.com 4

5 Odczyt oraz prezentacja danych archiwalnych u ytkownika Naturaln kolej rzeczy jest przestawienie zarchiwizowanych danych do wgl du u ytkownika bezpo rednio w trybie RT lub eksportuj c dane do pliku zewn trznego np. TXT lub XLS. Druga mo liwo mo e zosta bardzo atwo zaimplementowana w po czeniu poni szego opisu z informacjami zawartymi w mfaq W niniejszym dokumencie skupimy si jednak na prostym mechanizmie prezentacji zarchiwizowanych informacji bezpo rednio na poziomie interfejsu u ytkownika WinCC. W tym celu nale y zastanowi si - w jakiej postaci podgl d danych chcemy udost pni. WinCC obs uguje poza prostymi elementami graficznymi kontrolki ActiveX, WPF lub.net. S to najbardziej popularne elementy s ce wymianie danych pomi dzy aplikacjami. Mo na stworzy w asn kontrolk, b skorzysta z gotowych dost pnych w WinCC lub dostarczonych np. wraz z systemem operacyjnym MS Windows. W naszej konfiguracji skorzystamy z kontrolki ActiveX Microsoft Forms 2.0 ListBox. Element ten s y do prezentowania danych alfanumerycznych w postaci listy b tabeli, w naszym przypadku doskonale nada si do odwzorowania zawarto ci bazy danych SQL. Aby doda ten obiekt do projektu WinCC nale y z poziomu Graphics Designer -> Object Palette -> Controls klikn prawym przyciskiem myszy ActiveX controls -> Add/Remove, a nast pnie na wskazanej li cie odszuka oraz zaznaczy element Microsoft Forms 2.0 ListBox. Po wykonaniu tych czynno ci na li cie kontrolek ActiveX widnie b dzie nowy element, który mo na wstawi na obszar roboczy naszego ekranu procesowego podobnie jak systemowe kontrolki WinCC. Odczytywanie danych zazwyczaj wykonuje si zdarzeniowo, np. przez klikni cie przycisku, tak e równie i w tym przypadku mo emy przypisa nasz skrypt do takiego zdarzenia. Podobnie jak w przypadku zapisu informacji do bazy danych chc c odczyta informacje w pierwszym kroku nale y nawi za po czenie z serwerem danych: Dim polaczenie Dim cstring 'utworzenie obiektu interfejsu ADODB Set polaczenie = CreateObject("ADODB.Connection") 'definiujemy connection string do bazy SQL, zawieraj cy dane 'logowania, które skonfigurowane zosta y we wcze niejszych krokach cstring = "Provider=SQLOLEDB;Data Source=KOMPUTER1\WINCC;User Id=User_1;Password=Pass_1" 'otwórz po czenie u ywaj c powy szych parametrów polaczenie.open cstring 'aktywuj domy ln bazd danych, na której b dziemy pracowa polaczenie.defaultdatabase = "MojaBazaDanych" Kolejnym etapem jest odczyt poprzez zapytanie - w postaci odpowiedniej kwerendy SQL danych wcze niej wpisanych do naszej tabeli w bazie danych. Na tym etapie za my, e chcemy odczyta wszystkie dane, jakie zosta y zarchiwizowane przez u ytkownika. Odczytane rekordy informacji zaprezentujemy w kontrolce ActiveX - Microsoft Forms 2.0 ListBox. Doradztwo techniczne: simatic.pl@siemens.com 5

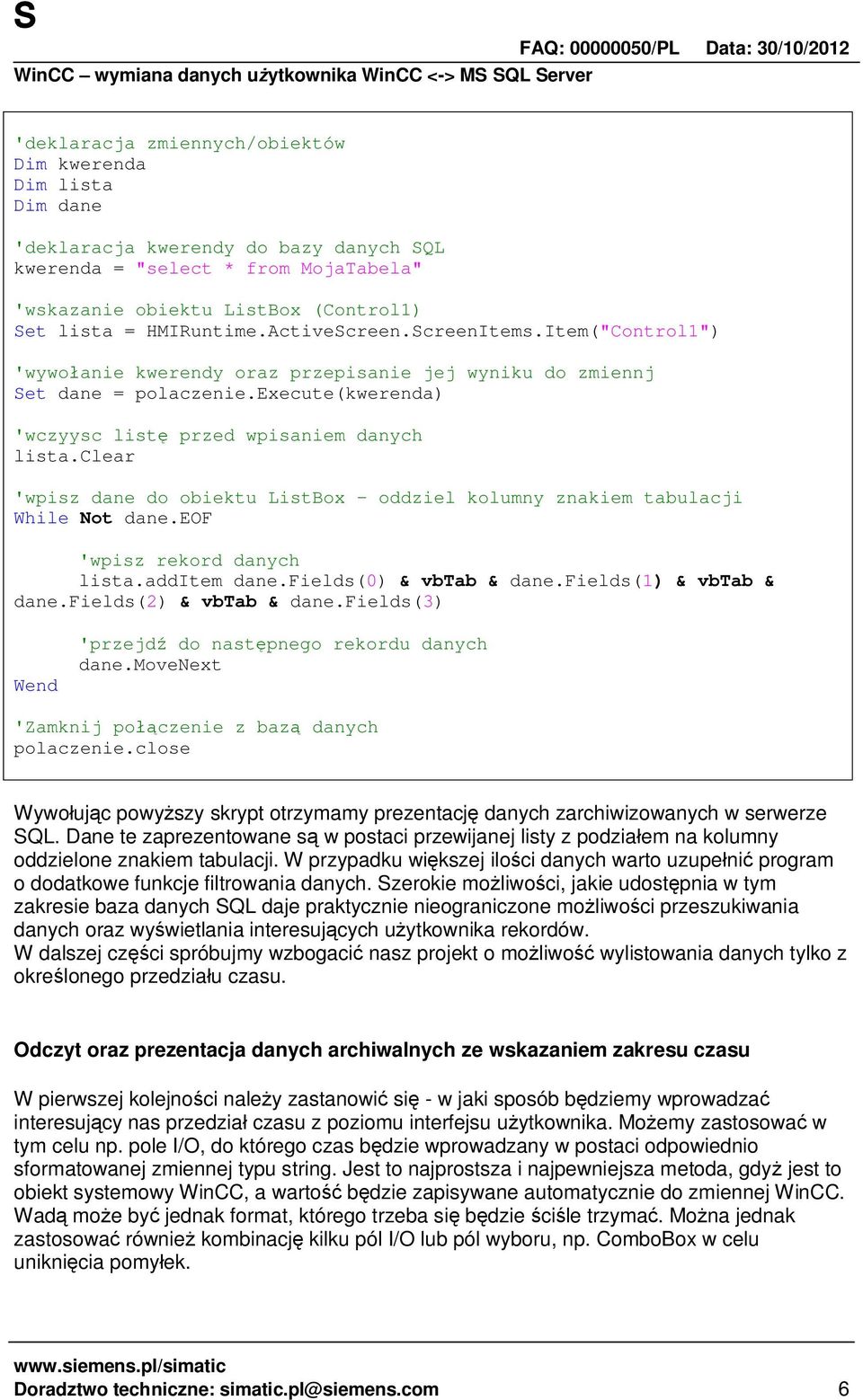

6 Dim kwerenda Dim lista Dim dane 'deklaracja kwerendy do bazy danych SQL kwerenda = "select * from MojaTabela" 'wskazanie obiektu ListBox (Control1) Set lista = HMIRuntime.ActiveScreen.ScreenItems.Item("Control1") 'wywo anie kwerendy oraz przepisanie jej wyniku do zmiennj Set dane = polaczenie.execute(kwerenda) 'wczyysc list przed wpisaniem danych lista.clear 'wpisz dane do obiektu ListBox oddziel kolumny znakiem tabulacji While Not dane.eof 'wpisz rekord danych lista.additem dane.fields(0) & vbtab & dane.fields(1) & vbtab & dane.fields(2) & vbtab & dane.fields(3) Wend 'przejd do nast pnego rekordu danych dane.movenext 'Zamknij po czenie z baz danych polaczenie.close Wywo uj c powy szy skrypt otrzymamy prezentacj danych zarchiwizowanych w serwerze SQL. Dane te zaprezentowane s w postaci przewijanej listy z podzia em na kolumny oddzielone znakiem tabulacji. W przypadku wi kszej ilo ci danych warto uzupe ni program o dodatkowe funkcje filtrowania danych. Szerokie mo liwo ci, jakie udost pnia w tym zakresie baza danych SQL daje praktycznie nieograniczone mo liwo ci przeszukiwania danych oraz wy wietlania interesuj cych u ytkownika rekordów. W dalszej cz ci spróbujmy wzbogaci nasz projekt o mo liwo wylistowania danych tylko z okre lonego przedzia u czasu. Odczyt oraz prezentacja danych archiwalnych ze wskazaniem zakresu czasu W pierwszej kolejno ci nale y zastanowi si - w jaki sposób b dziemy wprowadza interesuj cy nas przedzia czasu z poziomu interfejsu u ytkownika. Mo emy zastosowa w tym celu np. pole I/O, do którego czas b dzie wprowadzany w postaci odpowiednio sformatowanej zmiennej typu string. Jest to najprostsza i najpewniejsza metoda, gdy jest to obiekt systemowy WinCC, a warto b dzie zapisywane automatycznie do zmiennej WinCC. Wad mo e by jednak format, którego trzeba si b dzie ci le trzyma. Mo na jednak zastosowa równie kombinacj kilku pól I/O lub pól wyboru, np. ComboBox w celu unikni cia pomy ek. Doradztwo techniczne: simatic.pl@siemens.com 6
