1 Instrukcja instalacji 2012 AUTOMATYKA UDYKOWA

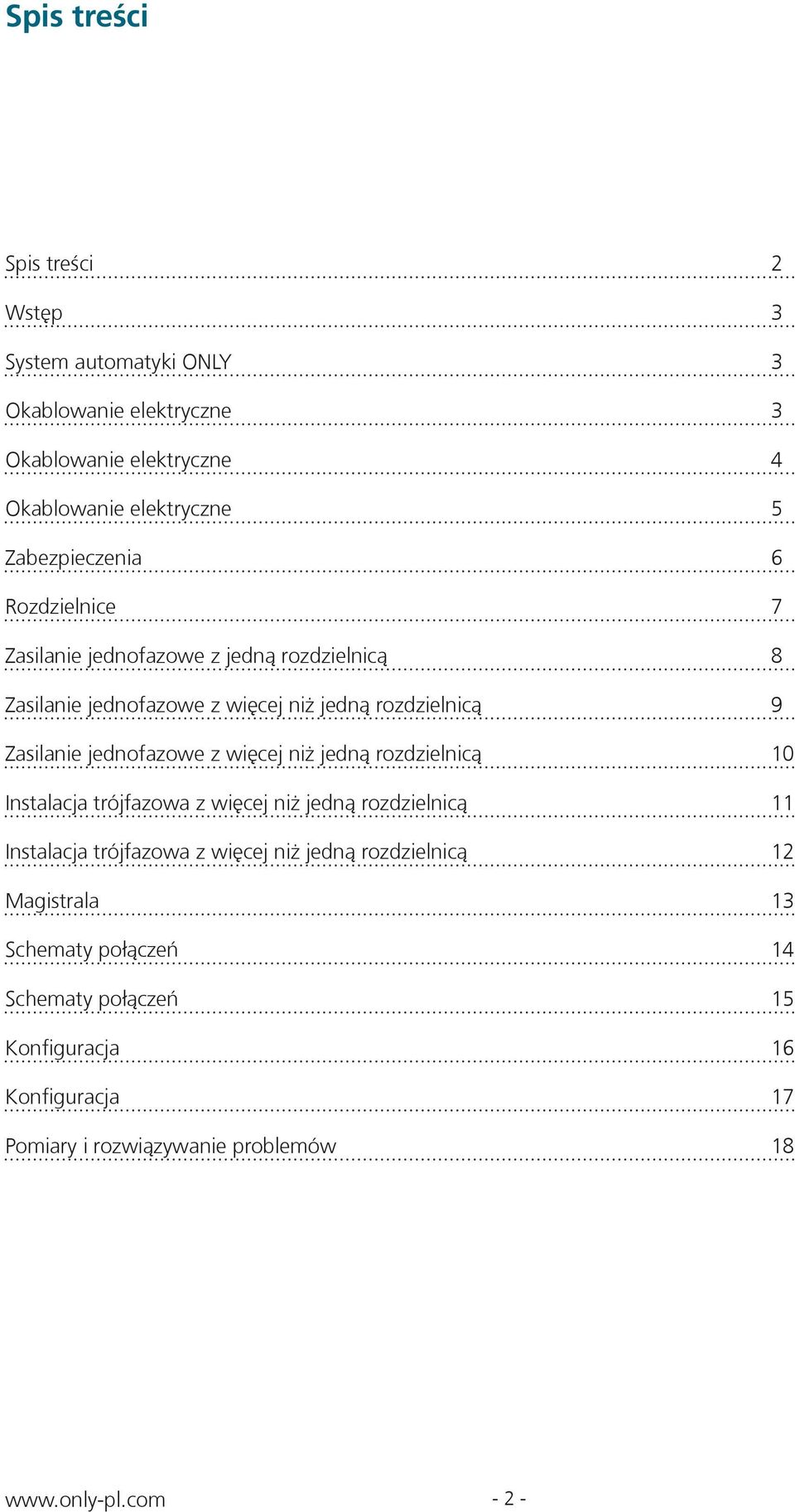

2 Spis treści Spis treści 2 Wstęp 3 System automatyki OY 3 Okablowanie elektryczne 3 Okablowanie elektryczne 4 Okablowanie elektryczne 5 Zabezpieczenia 6 Rozdzielnice 7 Zasilanie jednofazowe z jedną rozdzielnicą 8 Zasilanie jednofazowe z więcej niż jedną rozdzielnicą 9 Zasilanie jednofazowe z więcej niż jedną rozdzielnicą 10 Instalacja trójfazowa z więcej niż jedną rozdzielnicą 11 Instalacja trójfazowa z więcej niż jedną rozdzielnicą 12 Magistrala 13 Schematy połączeń 14 Schematy połączeń 15 Konfiguracja 16 Konfiguracja 17 Pomiary i rozwiązywanie problemów

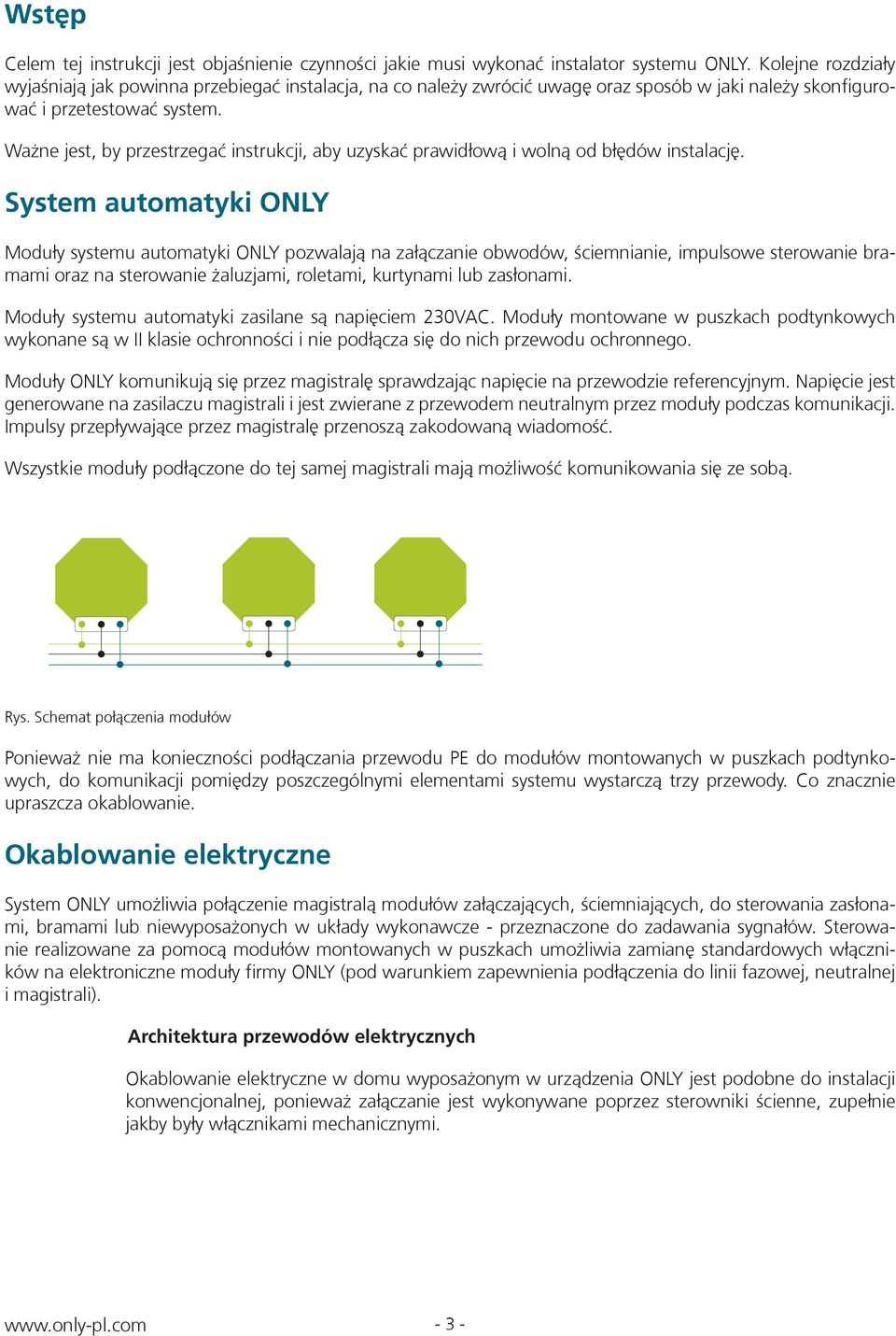

3 Wstęp Celem tej instrukcji jest objaśnienie czynności jakie musi wykonać instalator systemu OY. Kolejne rozdziały wyjaśniają jak powinna przebiegać instalacja, na co należy zwrócić uwagę oraz sposób w jaki należy skonfigurować i przetestować system. Ważne jest, by przestrzegać instrukcji, aby uzyskać prawidłową i wolną od błędów instalację. System automatyki OY Moduły systemu automatyki OY pozwalają na załączanie obwodów, ściemnianie, impulsowe sterowanie bramami oraz na sterowanie żaluzjami, roletami, kurtynami lub zasłonami. Moduły systemu automatyki zasilane są napięciem 230VAC. Moduły montowane w puszkach podtynkowych wykonane są w II klasie ochronności i nie podłącza się do nich przewodu ochronnego. Moduły OY komunikują się przez magistralę sprawdzając napięcie na przewodzie referencyjnym. apięcie jest generowane na zasilaczu magistrali i jest zwierane z przewodem neutralnym przez moduły podczas komunikacji. Impulsy przepływające przez magistralę przenoszą zakodowaną wiadomość. Wszystkie moduły podłączone do tej samej magistrali mają możliwość komunikowania się ze sobą. Rys. Schemat połączenia modułów Ponieważ nie ma konieczności podłączania przewodu PE do modułów montowanych w puszkach podtynkowych, do komunikacji pomiędzy poszczególnymi elementami systemu wystarczą trzy przewody. Co znacznie upraszcza okablowanie. Okablowanie elektryczne System OY umożliwia połączenie magistralą modułów załączających, ściemniających, do sterowania zasłonami, bramami lub niewyposażonych w układy wykonawcze - przeznaczone do zadawania sygnałów. Sterowanie realizowane za pomocą modułów montowanych w puszkach umożliwia zamianę standardowych włączników na elektroniczne moduły firmy OY (pod warunkiem zapewnienia podłączenia do linii fazowej, neutralnej i magistrali). Architektura przewodów elektrycznych Okablowanie elektryczne w domu wyposażonym w urządzenia OY jest podobne do instalacji konwencjonalnej, ponieważ załączanie jest wykonywane poprzez sterowniki ścienne, zupełnie jakby były włącznikami mechanicznymi

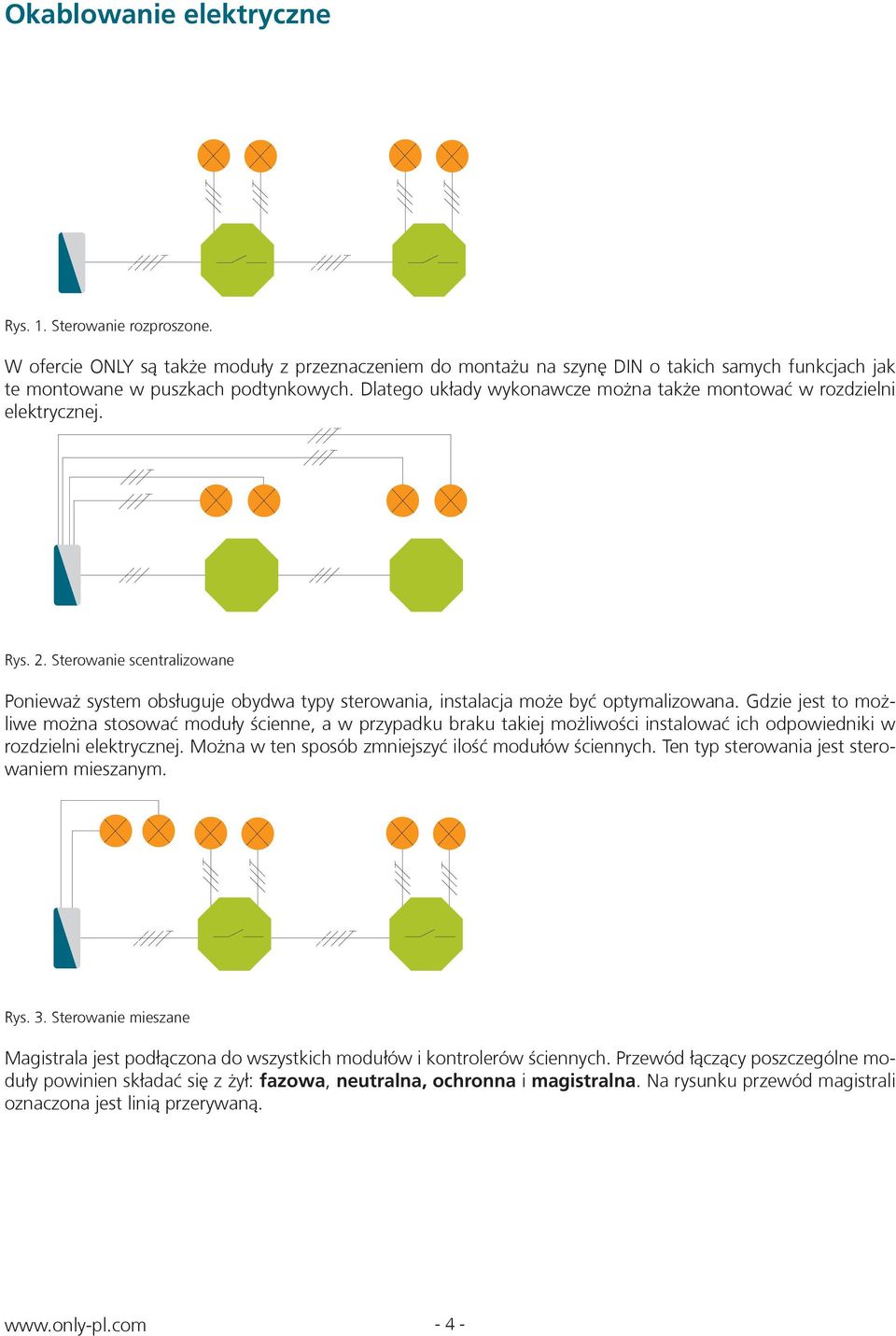

4 Okablowanie elektryczne Rys. 1. Sterowanie rozproszone. W ofercie OY są także moduły z przeznaczeniem do montażu na szynę DI o takich samych funkcjach jak te montowane w puszkach podtynkowych. Dlatego układy wykonawcze można także montować w rozdzielni elektrycznej. Rys. 2. Sterowanie scentralizowane Ponieważ system obsługuje obydwa typy sterowania, instalacja może być optymalizowana. Gdzie jest to możliwe można stosować moduły ścienne, a w przypadku braku takiej możliwości instalować ich odpowiedniki w rozdzielni elektrycznej. Można w ten sposób zmniejszyć ilość modułów ściennych. Ten typ sterowania jest sterowaniem mieszanym. Rys. 3. Sterowanie mieszane Magistrala jest podłączona do wszystkich modułów i kontrolerów ściennych. Przewód łączący poszczególne moduły powinien składać się z żył: fazowa, neutralna, ochronna i magistralna. a rysunku przewód magistrali oznaczona jest linią przerywaną

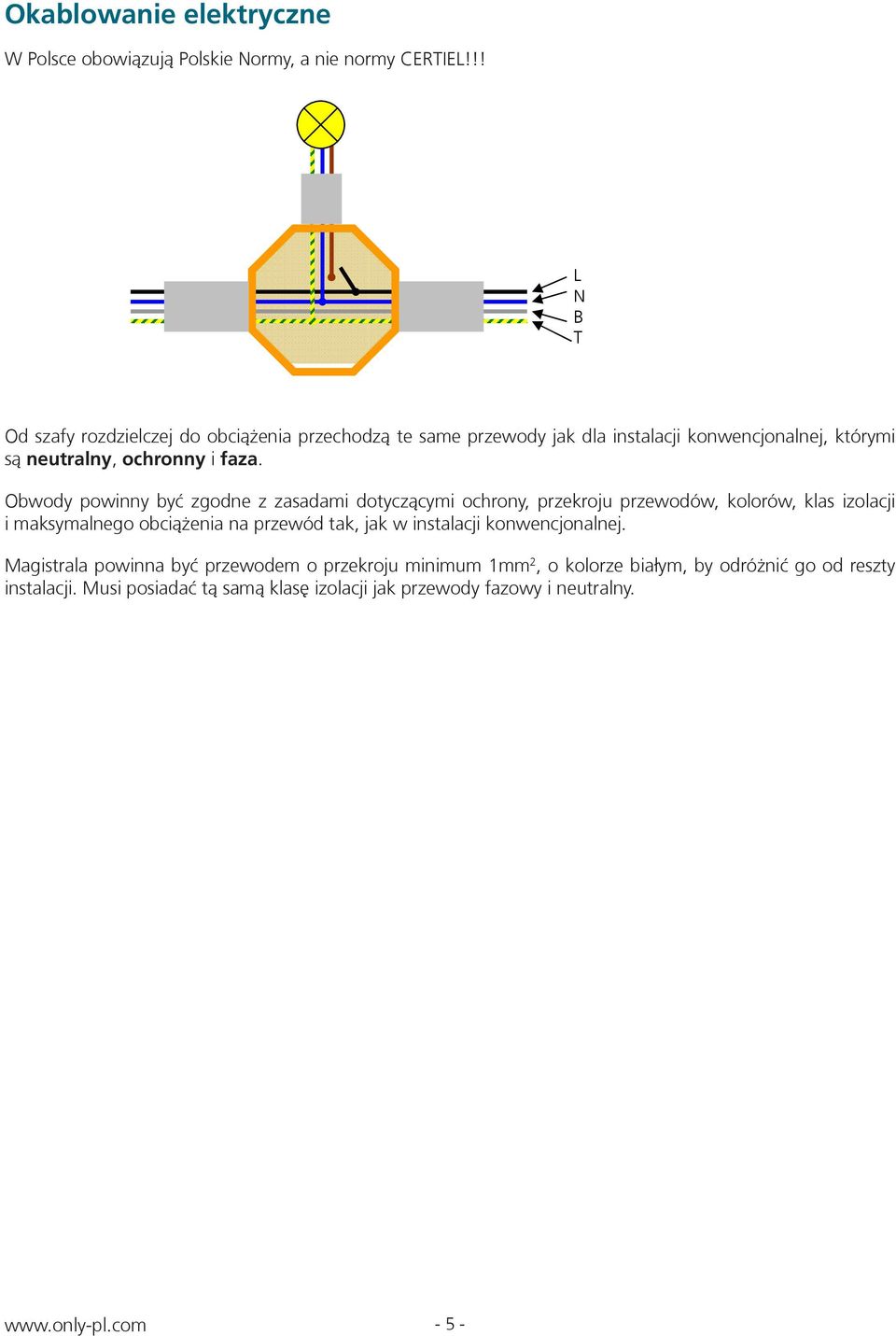

5 Okablowanie elektryczne W Polsce obowiązują Polskie ormy, a nie normy CERTIE!!! T Od szafy rozdzielczej do obciążenia przechodzą te same przewody jak dla instalacji konwencjonalnej, którymi są neutralny, ochronny i faza. Obwody powinny być zgodne z zasadami dotyczącymi ochrony, przekroju przewodów, kolorów, klas izolacji i maksymalnego obciążenia na przewód tak, jak w instalacji konwencjonalnej. Magistrala powinna być przewodem o przekroju minimum 1mm 2, o kolorze białym, by odróżnić go od reszty instalacji. Musi posiadać tą samą klasę izolacji jak przewody fazowy i neutralny

6 Zabezpieczenia Rozproszone kontrolery OY pobierają zasilanie z obwodu zasilającego odbiornik, załączając obwód w samym module. Z tego powodu zabezpieczenie elektryczne obwodu powinno być dobrane jak w klasycznej instalacji - w rozdzielni elektrycznej. (np. bezpiecznik 10A jak dla obwodów oświetlenia). W przypadku modułów na szynę DI zasilanie modułu jest niezależne od obwodu odbiornika, dlatego potrzebne są osobne zabezpieczenia. Wyłącznik różnicowo-prądowy Wyłącznik różnicowo-prądowy 10A ezpiecznik 6A 10A ezpieczniki Kontroler OY Kontroler OY Rys. Zabezpieczenia dla kontrolerów rozproszonych i modułów na szynę DI Moduły OY zużywają od 0.5W do 1.5W mocy w zależności od typu. Oznacza to, że bezpiecznik 6A może zabezpieczyć kilka modułów na szynę DI. Projektant musi wziąć pod uwagę charakterystykę przekaźników dla każdego modułu OY i dobrać bezpieczniki zgodnie z tymi wartościami. Tak więc obwody oświetlenia muszą być chronione bezpiecznikami 10A, obwody zasłon 8A (przekaźniki 8A), obwody klimakonwektorów 5A (przekaźniki są 5A). Zabezpieczenia modułów OY Moduły OY muszą być chronione bezpiecznikami. Kontrolery rozproszone są chronione przez bezpieczniki poszczególnych obwodów, kontrolery w szafach sterowniczych poprzez bezpieczniki dedykowane. WAŻE: Załączanie obciążeń pojemnościowych lub indukcyjnych wpływa znacząco na możliwości łączeniowe kontrolerów. Dobrą zasadą przy wykonywaniu obliczeń dla obciążeń pojemnościowych lub indukcyjnych jest przyjmowanie 5% wartości obciążenia. Czyli dla obciążeń pojemnościowych i indukcyjnych przyjmuje się, że kontrolery OY zamiast 10A przełączą 500mA. W praktyce wyjście OY może włączać dwie lampy fluorescencyjne o mocy 56W każda, bez względu, czy są zasilane statecznikiem elektronicznym, czy magnetycznym

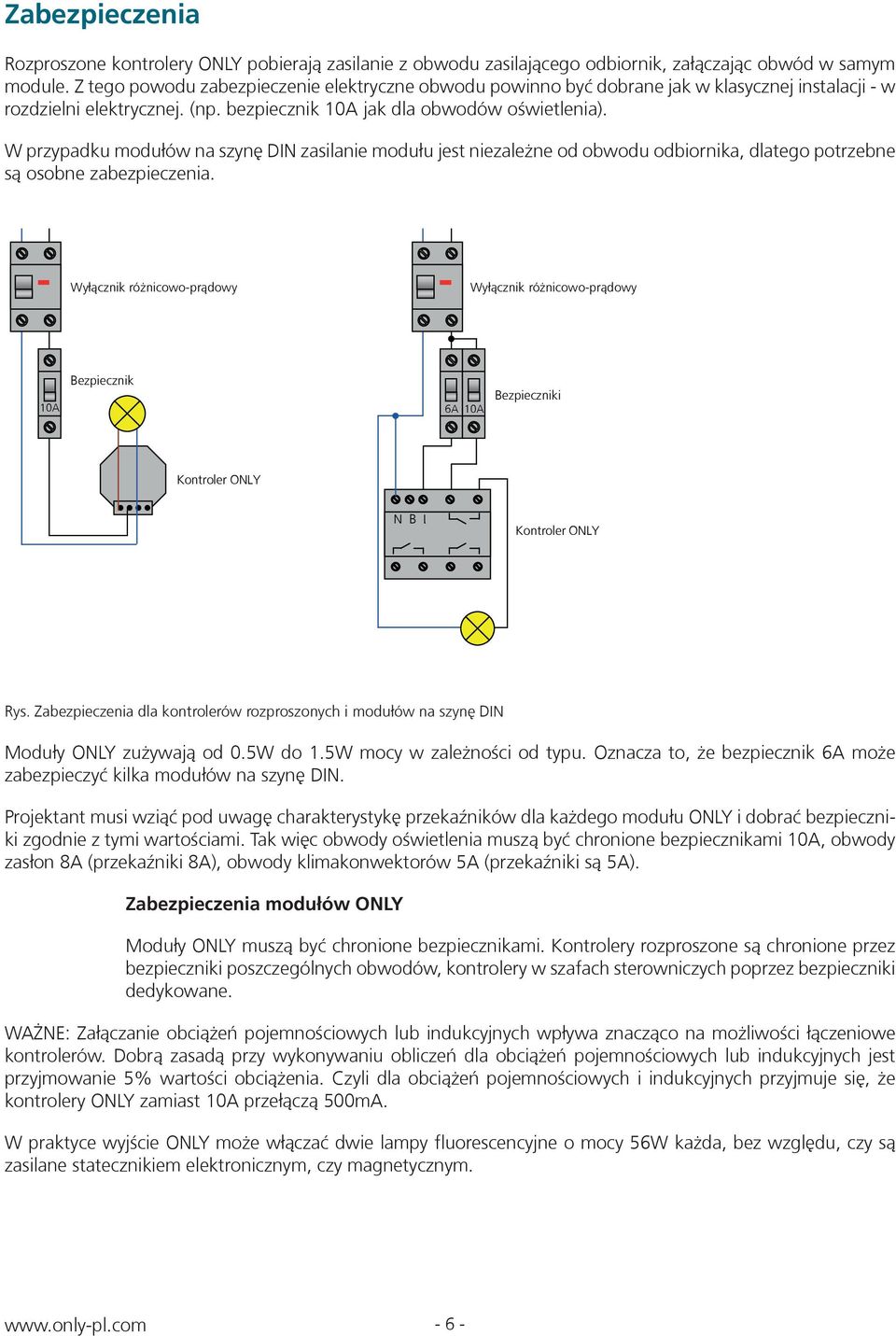

7 Rozdzielnice Magistrala pozwala na jednoczesną komunikacją wszystkich kontrolerów. Magistrala do umożliwienia komunikacji wymaga zasilania odpowiednim zasilaczem. Obwód powrotny realizowany jest przez żyłę neutralną, co pociąga za sobą konieczność odpowiedniego przygotowania i podłączenia w rozdzielni elektrycznej. R Magistrala 24VDC eutralny W rozdzielnicach elektrycznych wszystkie obwody z kontrolerami OY muszą być chronione przez te same wyłączniki różnicowo-prądowe. W ten sposób można uniknąć nierówności w układach różnicowo-prądowych powodowanych pojawianiem się napięcia z magistrali w przewodzie neutralnym. Istnieją jednak sytuacje w których takie rozwiązanie nie jest zalecane lub nawet wymagane jest podzielnie obwodów na kilka rozdzielnic. W takim przypadku połączenie magistrali między poszczególnymi rozdzielniami lub obwodami różnicowo-prądowymi musi być zrealizowane w taki sposób, by nie powodować zakłóceń w układach

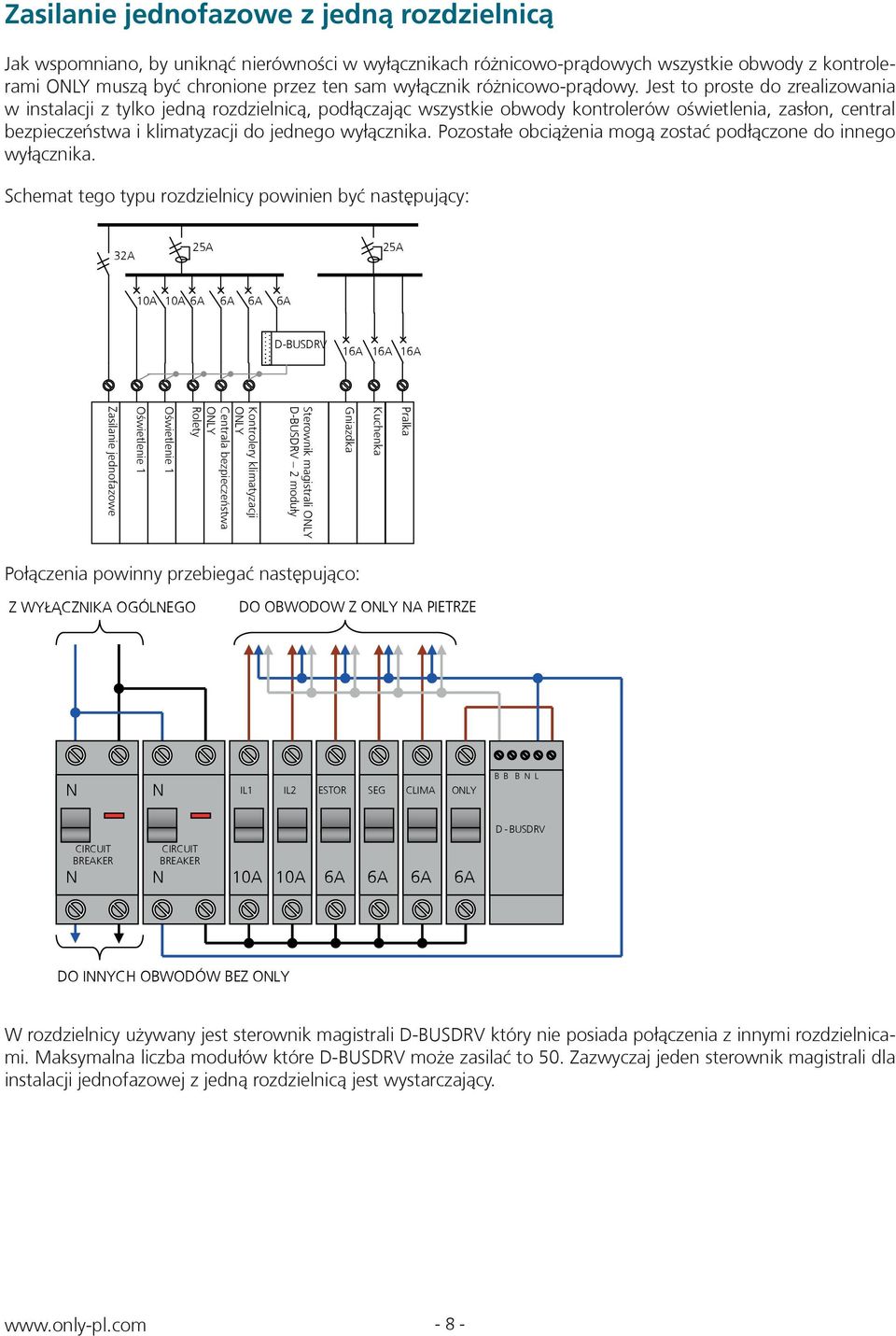

8 Zasilanie jednofazowe z jedną rozdzielnicą Jak wspomniano, by uniknąć nierówności w wyłącznikach różnicowo-prądowych wszystkie obwody z kontrolerami OY muszą być chronione przez ten sam wyłącznik różnicowo-prądowy. Jest to proste do zrealizowania w instalacji z tylko jedną rozdzielnicą, podłączając wszystkie obwody kontrolerów oświetlenia, zasłon, central bezpieczeństwa i klimatyzacji do jednego wyłącznika. Pozostałe obciążenia mogą zostać podłączone do innego wyłącznika. 32A Schemat tego typu rozdzielnicy powinien być następujący: 32A D-USDRV 16A 16A 16A Zasilanie jednofazowe Oświetlenie 1 Zasilanie jednofazowe Oświetlenie Oświetlenie 1 1 Oświetlenie Rolety 1 Rolety Centrala bezpieczeństwa OY Centrala bezpieczeństwa OY Kontrolery klimatyzacji OY D-USDRV Kontrolery klimatyzacji OY Sterownik magistrali OY D-USDRV 2 moduły 16A Kuchenka Sterownik magistrali OY D-USDRV Gniazdka 2 moduły 16A 16A Gniazdka Pralka Kuchenka Pralka Połączenia powinny przebiegać następująco: Z WYŁĄCZIKA OGÓEGO Z WYŁĄCZIKA OGÓEGO DO OWODOW Z OY A PIETRZE DO OWODOW Z OY A PIETRZE CIRCUIT REAKER CIRCUIT REAKER CIRCUIT REAKER CIRCUIT REAKER I1 I2 ESTOR SEG CIMA OY I1 I2 ESTOR SEG CIMA OY D - USDRV D - USDRV DO IYCH OWODÓW EZ OY DO IYCH OWODÓW EZ OY W rozdzielnicy używany jest sterownik magistrali D-USDRV który nie posiada połączenia z innymi rozdzielnicami. Maksymalna liczba modułów które D-USDRV może zasilać to 50. Zazwyczaj jeden sterownik magistrali dla instalacji jednofazowej z jedną rozdzielnicą jest wystarczający

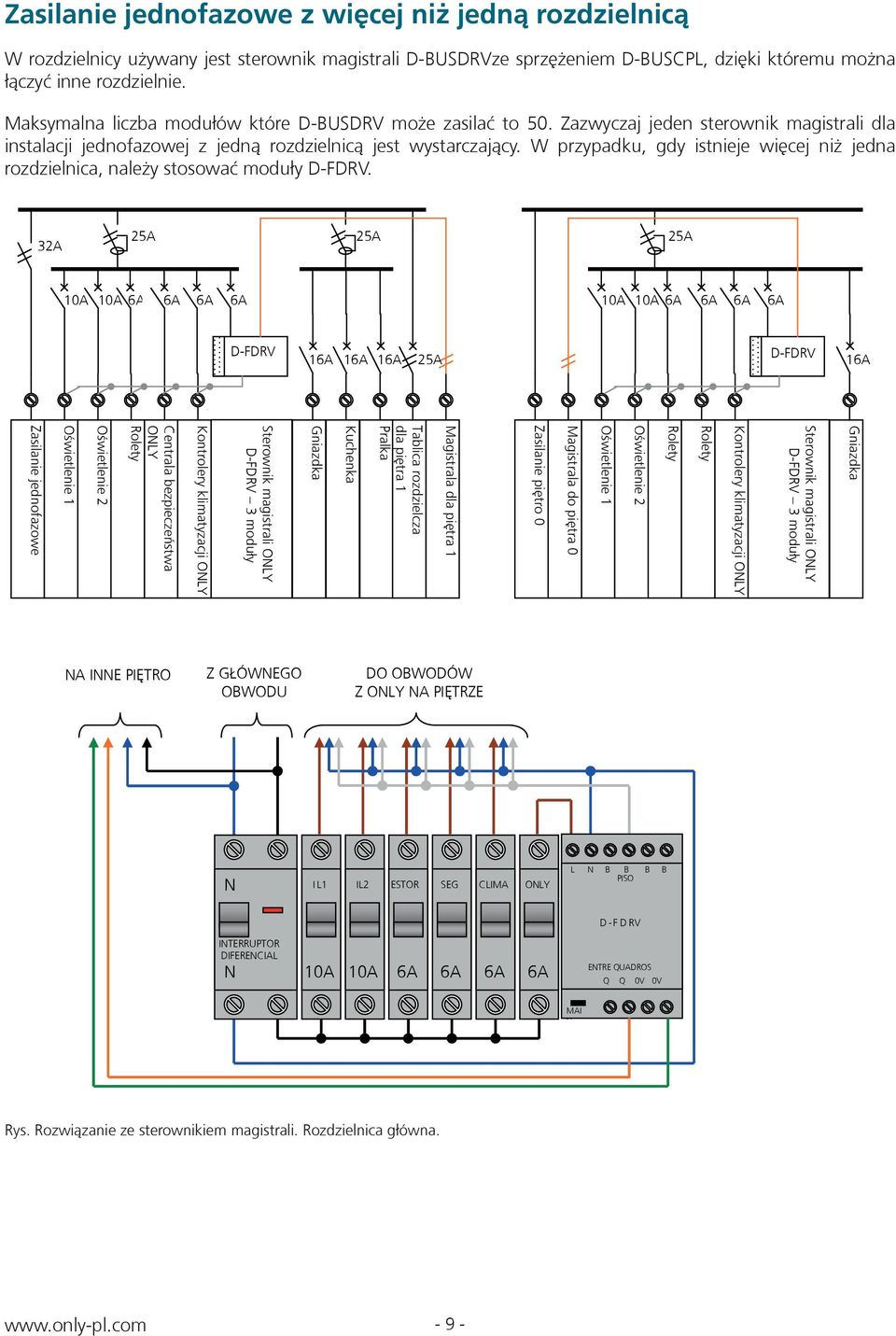

9 Zasilanie jednofazowe z więcej niż jedną rozdzielnicą W rozdzielnicy używany jest sterownik magistrali D-USDRVze sprzężeniem D-USCP, dzięki któremu można łączyć inne rozdzielnie. Maksymalna liczba modułów które D-USDRV może zasilać to 50. Zazwyczaj jeden sterownik magistrali dla instalacji jednofazowej z jedną rozdzielnicą jest wystarczający. W przypadku, gdy istnieje więcej niż jedna rozdzielnica, należy stosować moduły. 32A 32A 16A 16A 16A 16A 16A 16A 16A 16A Gniazdka Gniazdka Sterownik Sterownik magistrali magistrali OY OY 3 moduły 3 moduły Kontrolery Kontrolery klimatyzacji klimatyzacji OY OY Rolety Rolety Rolety Rolety Oświetlenie Oświetlenie 2 2 Oświetlenie Oświetlenie 1 1 Magistrala Magistrala do piętra do piętra 0 0 Zasilanie Zasilanie piętro piętro 0 0 Magistrala Magistrala dla piętra dla piętra 1 1 Tablica Tablica rozdzielcza rozdzielcza dla piętra dla piętra 1 1 Pralka Pralka Kuchenka Kuchenka Gniazdka Gniazdka Sterownik Sterownik magistrali magistrali OY OY 3 moduły 3 moduły Kontrolery Kontrolery klimatyzacji klimatyzacji OY OY Centrala Centrala bezpieczeństwa OY OY Rolety Rolety Oświetlenie Oświetlenie 2 2 Oświetlenie Oświetlenie 1 1 Zasilanie Zasilanie jednofazowe jednofazowe A IE PIĘTRO A IE PIĘTRO Z GŁÓWEGO OWODU Z GŁÓWEGO OWODU DO OWODÓW Z OY A PIĘTRZE DO OWODÓW Z OY A PIĘTRZE ITERRUPTOR DIFERECIA ITERRUPTOR DIFERECIA I 1 I2 ESTOR SEG CIMA OY I 1 I2 ESTOR SEG CIMA OY PISO PISO D - F D RV MAI MAI D - F D RV ETRE QUADROS Q Q 0V 0V ETRE QUADROS Q Q 0V 0V Rys. Rozwiązanie ze sterownikiem magistrali. Rozdzielnica główna

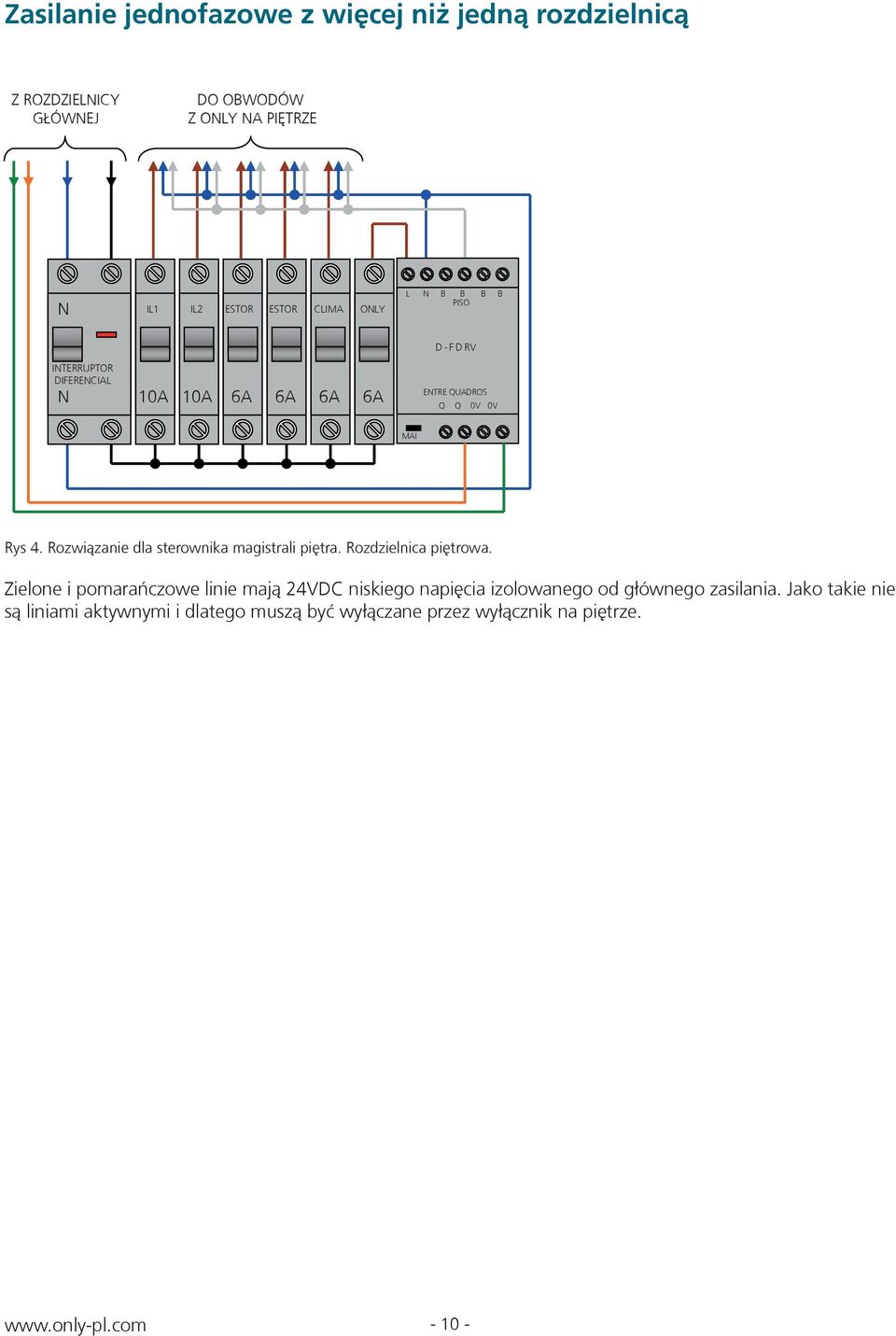

10 Zasilanie jednofazowe z więcej niż jedną rozdzielnicą Z ROZDZIEICY GŁÓWEJ DO OWODÓW Z OY A PIĘTRZE I1 I2 ESTOR ESTOR CIMA OY PISO ITERRUPTOR DIFERECIA D - F D RV ETRE QUADROS Q Q 0V 0V MAI Rys 4. Rozwiązanie dla sterownika magistrali piętra. Rozdzielnica piętrowa. Zielone i pomarańczowe linie mają 24VDC niskiego napięcia izolowanego od głównego zasilania. Jako takie nie są liniami aktywnymi i dlatego muszą być wyłączane przez wyłącznik na piętrze

11 Instalacja trójfazowa z więcej niż jedną rozdzielnicą Instalacja trójfazowa z tylko jedną rozdzielnicą powinna chronić wszystkie obwody z urządzeniami OY tym samym wyłącznikiem różnicowym. W ten sposób tylko jedno urządzenie D-USDRV jest niezbędne przy instalacji. W przypadku większej ilości rozdzielnic lub gdy moduły OY są podzielone przez więcej niż jeden wyłącznik różnicowy, koniecznym jest użycie sterownika piętrowego który zapewnia nie tylko sterowanie magistrali dla piętra, ale także izolowane połączenie magistralą z innym piętrem. Schematy rozdzielnic elektrycznych są następujące: 4x32A 4x32A 4x 4x 4x 4x 16A 16A 16A 16A 16A 16A 3x 3x 16A 16A Gniazdka Gniazdka Sterownik Sterownik magistrali magistrali OY OY 3 moduły 3 moduły Kontrolery Kontrolery klimatyzacji klimatyzacji OY OY Rolety Rolety Rolety Rolety Oświetlenie Oświetlenie 2 2 Oświetlenie Oświetlenie 1 1 Magistrala Magistrala do do piętra piętra 0 0 Zasilanie Zasilanie piętro piętro 0 0 Magistrala Magistrala dla dla piętra piętra 1 1 Tablica Tablica rozdzielcza rozdzielcza dla dla piętra piętra 1 1 Pralka Pralka Kuchenka Kuchenka Gniazdka Gniazdka Sterownik Sterownik magistrali magistrali OY OY 3 moduły 3 moduły Kontrolery Kontrolery klimatyzacji klimatyzacji OY OY Centrala Centrala bezpieczeństwa bezpieczeństwa OY OY Rolety Rolety Oświetlenie Oświetlenie 2 2 Oświetlenie Oświetlenie 1 1 Zasilanie Zasilanie jednofazowe jednofazowe Połączenia w rozdzielniach są następujące (uwaga - przedstawione są tylko połączenia automatyki): DO IEJ ROZDZIEICY DO U IEJ WYŁĄCZIKA ROZDZIEICY U WYŁĄCZIKA Z ROZDZIEICY GŁÓWEJ Z ROZDZIEICY GŁÓWEJ DO OWODÓW OY A DO TYM OWODÓW SAMYM PIĘTRZE OY A TYM SAMYM PIĘTRZE I1 I2 ESTOR SEG CIMA OY I1 I2 ESTOR SEG CIMA OY PISO PISO ITERRUPTOR DIFERECIA ITERRUPTOR DIFERECIA 10A 10A 10A 10A 6A 10A 10A 10A 10A 6A 6A 6A D - F D RV D - F D RV ETRE QUADROS ETRE Q Q QUADROS 0V 0V Q Q 0V 0V MAI MAI Rys. Rozwiązanie z piętrowym sterownikiem magistrali: rozdzielnica główna

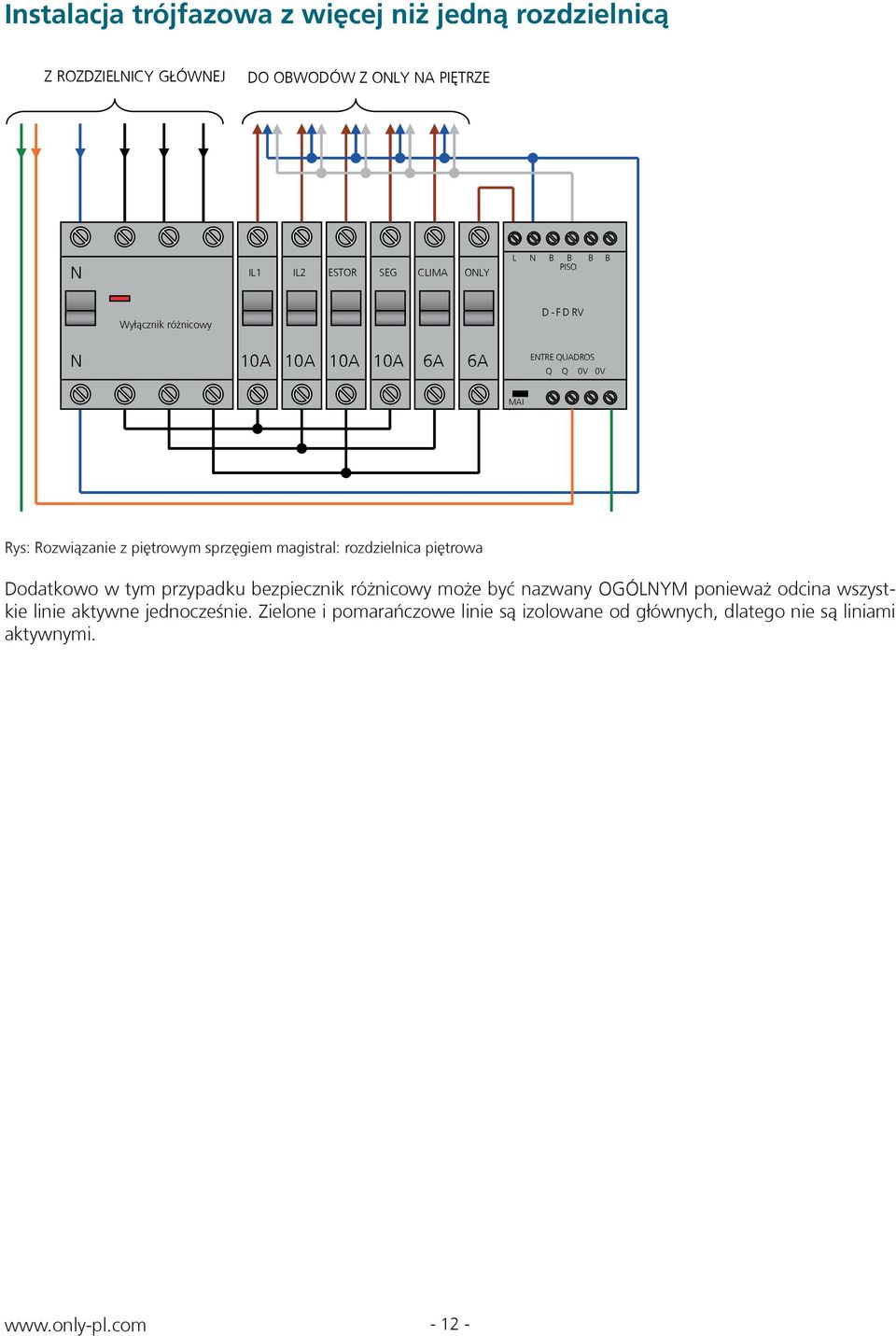

12 Instalacja trójfazowa z więcej niż jedną rozdzielnicą Z ROZDZIEICY GŁÓWEJ DO OWODÓW Z OY A PIĘTRZE I1 I2 ESTOR SEG CIMA OY PISO Wyłącznik różnicowy D - F D RV 10A 10A 10A 10A 6A 6A ETRE QUADROS Q Q 0V 0V MAI Rys: Rozwiązanie z piętrowym sprzęgiem magistral: rozdzielnica piętrowa Dodatkowo w tym przypadku bezpiecznik różnicowy może być nazwany OGÓYM ponieważ odcina wszystkie linie aktywne jednocześnie. Zielone i pomarańczowe linie są izolowane od głównych, dlatego nie są liniami aktywnymi

13 Magistrala Przewód magistrali na piętrze towarzyszy każdemu obwodowi i powinien być białym przewodem o przekroju minimum 1mm 2. Dla połączeń pomiędzy rozdzielnicami należy używać dwużyłowego przewodu o przekroju minimum 1mm 2. Przewód magistrali na piętrze jest aktywny, ponieważ jest referencyjny do przewodu neutralnego. Prąd jest znacznie niższy, o wartości maksymalnej 0.02A. Przewód magistrali pomiędzy rozdzielniami jest izolowany od głównych przewodów i ma napięcie rzędu 20VDC. W przypadku gdy liczba kontrolerów OY w jednym segmencie magistrali jest większa niż 50 konieczne jest zastosowanie modułu sprzężenia magistrali. Urządzenie to otrzymuje na wejście magistralę z poprzedniego segmentu i tworzy magistralę dla nowego segmentu. 1 2 PISO D - F D RV D - USCP ETRE QUADROS Q Q 0V 0V MAI

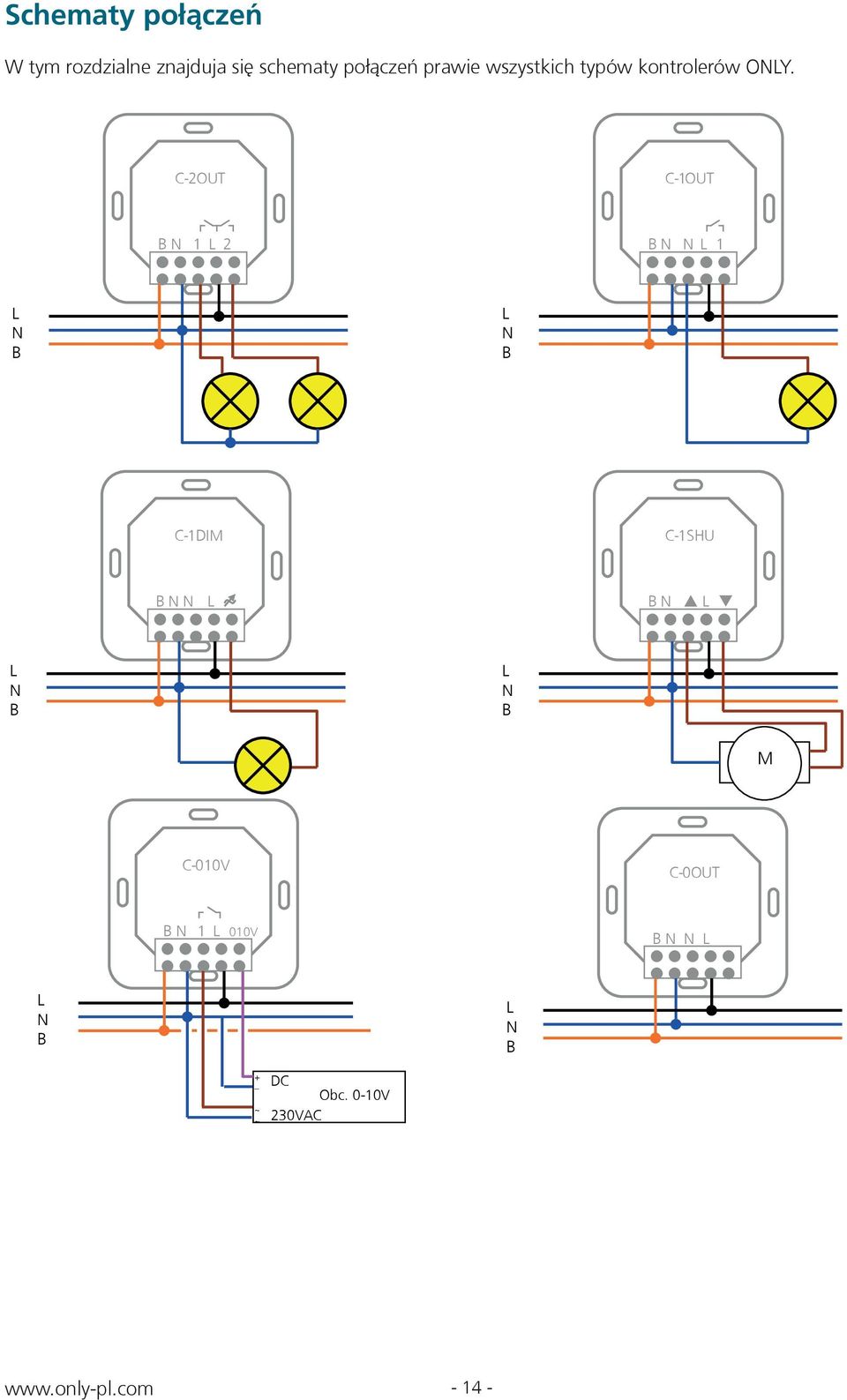

14 Schematy połączeń W tym rozdzialne znajduja się schematy połączeń prawie wszystkich typów kontrolerów OY. C-2OUT C-1OUT C-1DIM C-1SHU M C-010V C-0OUT 1 010V + ~ ~ DC Obc. 0-10V 230VAC

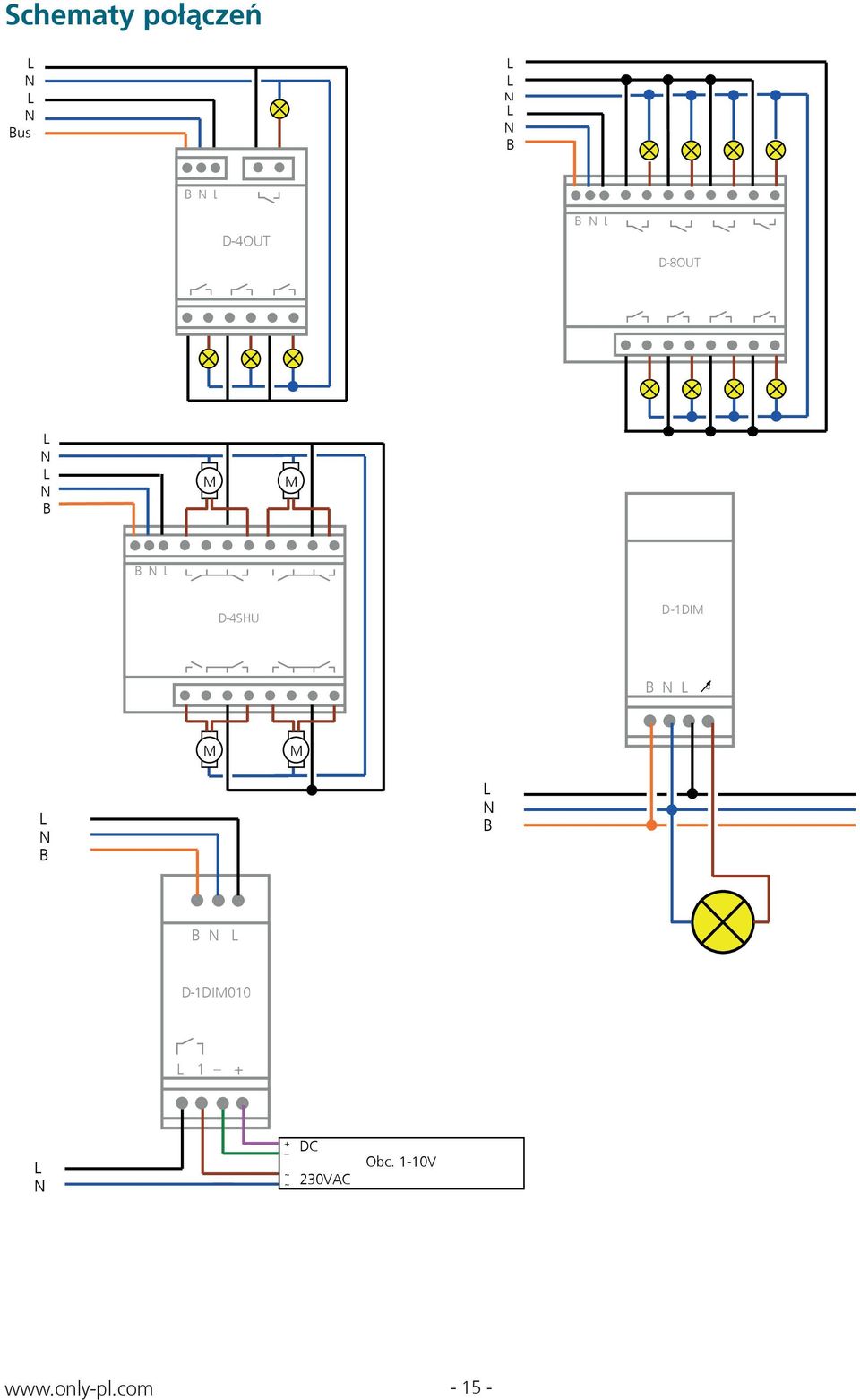

15 Schematy połączeń us D-4OUT D-8OUT M M D-4SHU D-1DIM ~ M M D-1DIM010V ~ ~ DC 230VAC Obc. 1-10V

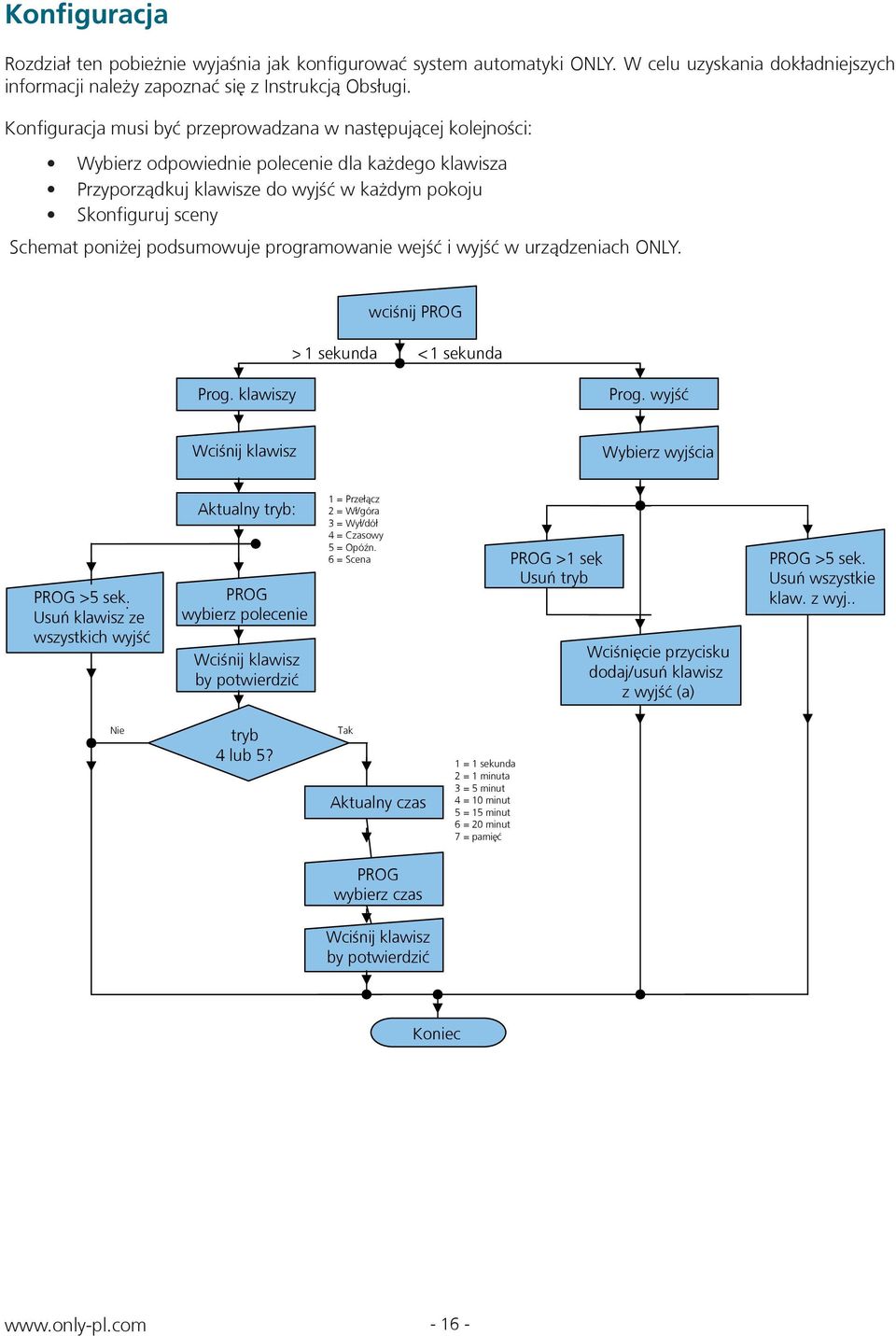

16 Konfiguracja Rozdział ten pobieżnie wyjaśnia jak konfigurować system automatyki OY. W celu uzyskania dokładniejszych informacji należy zapoznać się z Instrukcją Obsługi. Konfiguracja musi być przeprowadzana w następującej kolejności: Wybierz odpowiednie polecenie dla każdego klawisza Przyporządkuj klawisze do wyjść w każdym pokoju Skonfiguruj sceny Schemat poniżej podsumowuje programowanie wejść i wyjść w urządzeniach OY. wciśnij PROG > 1 sekunda < 1 sekunda Prog. klawiszy Prog. wyjść Wciśnij klawisz Wybierz wyjścia PROG >5 sek.. Usuń klawisz ze wszystkich wyjść Aktualny tryb: PROG wybierz polecenie Wciśnij klawisz by potwierdzić 1 = Przełącz 2 = Wł/góra 3 = Wył/dół 4 = Czasowy 5 = Opóźn. 6 = Scena PROG. >1 seḳ Usuń tryb Wciśnięcie przycisku dodaj/usuń klawisz z wyjść (a) PROG >5 sek. Usuń wszystkie klaw. z wyj.. ie tryb 4 lub 5? Tak Aktualny czas 1 = 1 sekunda 2 = 1 minuta 3 = 5 minut 4 = 10 minut 5 = 15 minut 6 = 20 minut 7 = pamięć PROG wybierz czas Wciśnij klawisz by potwierdzić Koniec

17 Konfiguracja W celu ułatwienia programowania gdy wymagane jest, aby kilka przycisków obsługiwało tą samą grupę wyjść kontrolery oznaczone jako V2.0 lub dalsze implementują odpowiednie polecenia do kopiowania klawiszy. Procedura jest następująca: 1. Przypisz polecenie do każdego klawisza który powinien mieć tą samą funkcję 2. Włącz kopiowanie klawiszy 3. aciśnij klawisz z którego chcesz skopiować 4. aciśnij klawisz do którego chcesz skopiować Poniższy schemat przedstawia jak aktywować kopiowanie klawiszy: wciśnij PROG > sekundę Prog. klawiszy wciśnij PROG krótko Kopiowanie klawiszy Wciśnij klawisz źródłowy Wciśnij klawisz docelowy Koniec Ponadto kontrolery z oznaczeniem V2.0 lub dalszym wprowadzają polecenia pozwalające na programowanie poleceń ogólnych w centralizowany sposób. W tym celu sterowniki magistrali są w stanie wysyłać następujące polecenia: PROG_A przełącza wszystkie wyjścia w stan programowania oprócz kontrolerów silników i klimatyzacji. PROG_SHU przełącza wszystkie kontrolery zasłon w tryb programowania PROG_IGHTS przełącza wszystkie kontrolery on/off i ściemniacze w tryb programowania ERASE_A przełącza wszystkie wyjścia oprócz modułów dla silników i klimatyzacji w tryb kasowania ERASE_SHU przełącza wszystkie wyjścia kontrolerów silników i klimatyzacji w tryb kasowania ERASE_IGHTS przełącza wszystkie kontrolery oświetlenia w tryb kasowania Dzięki tym poleceniom można zaoszczędzić czas i wysterować każdy rodzaj kontrolera w tryb programowania. Instrukcja dostarczana ze sterownikiem wyjaśnia jak tworzyć te polecenia. Po tym należy wcisnąć wybrany klawisz

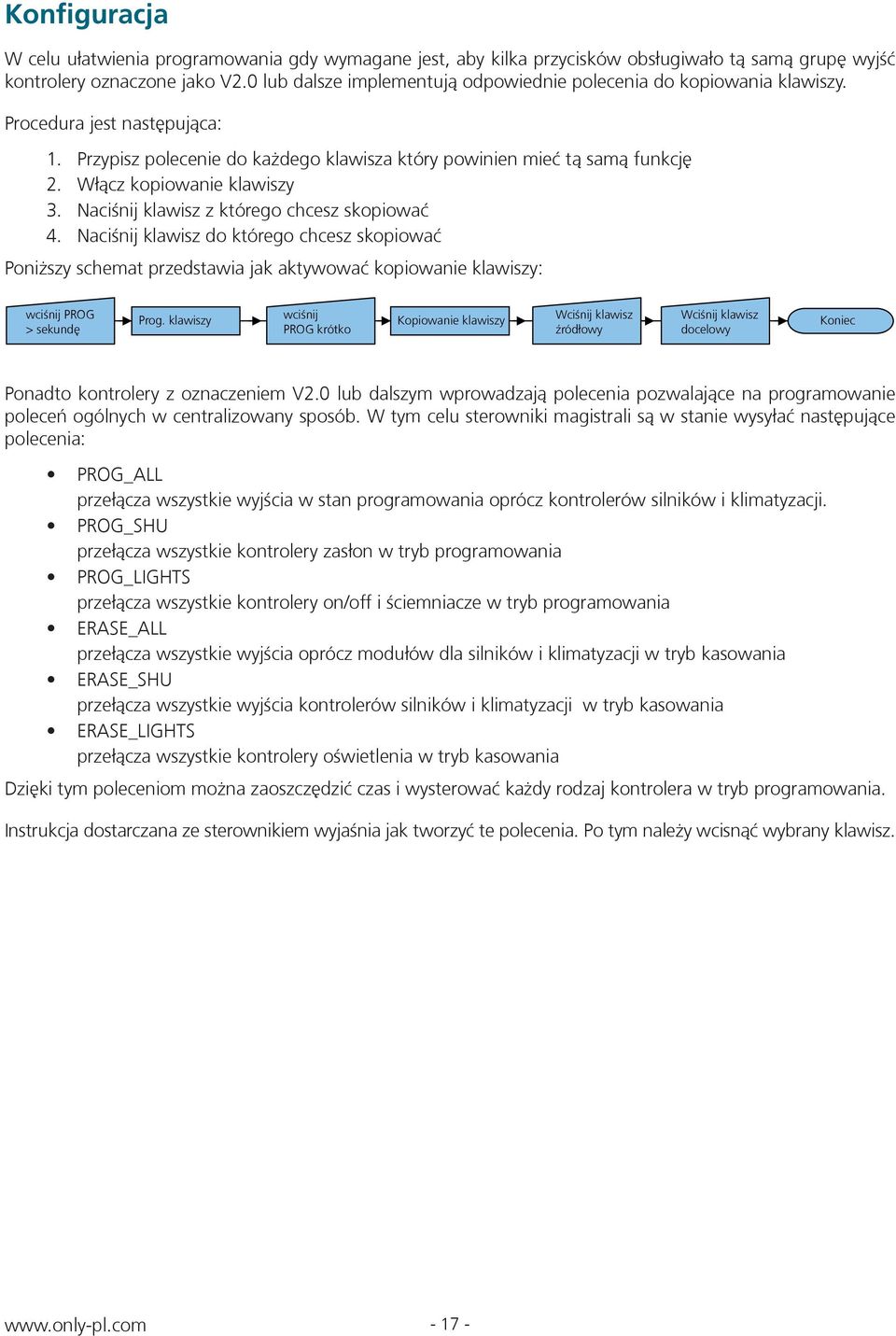

18 Pomiary i rozwiązywanie problemów Gdy wszystkie moduły w systemie są zainstalowane i podłączone system jest gotów na włączenie zasilania. UWAGA: błędne podłączenie kabla neutralnego w instalacji trójfazowej jest krytyczne ponieważ może doprowadzić do pojawienia się napięcia 400V. Moduły OY nie są przeznaczone do pracy z takim napięciem, dlatego konieczne jest sprawdzenie poprawności połączeń przed zasileniem instalacji. apięcia na magistrali powinny być sprawdzone woltomierzem AC/DC. Pomiar powinien wyglądać następująco: AC: 0V DC: 15-24V AC: 0V DC: 15-24V + + PISO D - F D RV D - US DRV ETWEE SWITCHOARDS Q Q 0V 0V MAI + AC: 0V DC: 24 V apięcie zasilania po stronie piętra będzie stawało się niższe w miarę zwiększania ilości modułów na magistrali. Dla każdego modułu dodawanego do magistrali nastąpi spadek napięcia wysokości 150mV. Po stronie połączenia POMIĘDZY ROZDZIEICAMI napięcie wynosi ok. 24V. apięcie to jest izolowane od głównego zasilania. Jeżeli napięcie zasilania magistrali piętra spadnie poniżej 15VDC oznacza to, że w obwodzie jest przebicie. ależy sprawdzić połączenia lub stan modułów. Pomiędzy magistralą a przewodem neutralnym nigdy nie powinno być napięcia przemiennego. Jeżeli diody ED modułów OY szybko migają oznacza to, że na magistrali piętrowej pojawiło się napięcie AC. W tym wypadku istnieje nieprawidłowe połączenie które wymaga poprawienia. Gdy napięcie DC na magistrali jest niskie należy postępować zgodnie z instrukcją: 1. Odłączyć wszystkie linie magistrali od sterownika. 2. Zmierzyć napięcie na terminalach sterowniczych pomiędzy piętrami na magistrali i przewodzie neutralnym jak pokazano powyżej: napięcie powinno wynosić ok. 24VDC. Jeżeli tak nie jest - sterownik jest wadliwy. 3. Dodawać po jednym segmencie do magistrali, ciągle sprawdzając napięcie na magistrali. Jeżeli po dodaniu któregoś segmentu wartość napięcia znacząco zmaleje oznacza to, że problem tkwi w tym segmencie. W wadliwym segmencie odłączyć moduły i podłączyć je jeden po drugim sprawdzając napięcie na magistrali. Gdy wadliwy moduł zostanie podłączony, napięcie spadnie. Istnieją przypadki gdy nieprawidłowe podłączenie przewodu neutralnego w module może powodować usterkę całego systemu wprowadzając przerwania lub szumy w komunikacji

19 - 19 -
