1 Instrukcj obsługi

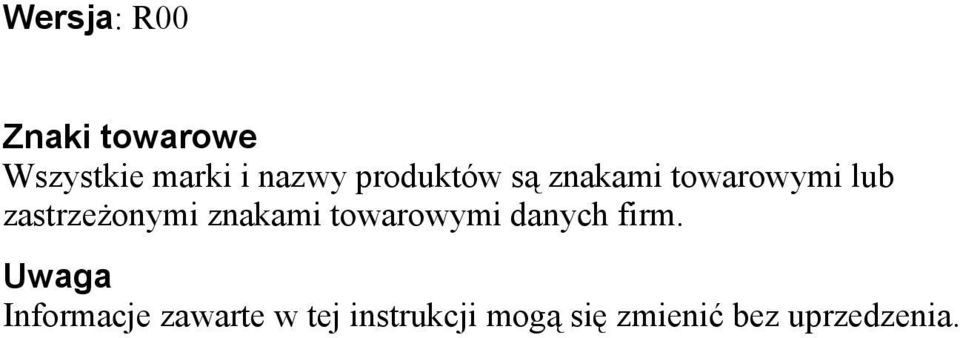

2 Wersja: R00 Znaki towarowe Wszystkie marki i nazwy produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi danych firm. Uwaga Informacje zawarte w tej instrukcji mogą się zmienić bez uprzedzenia.

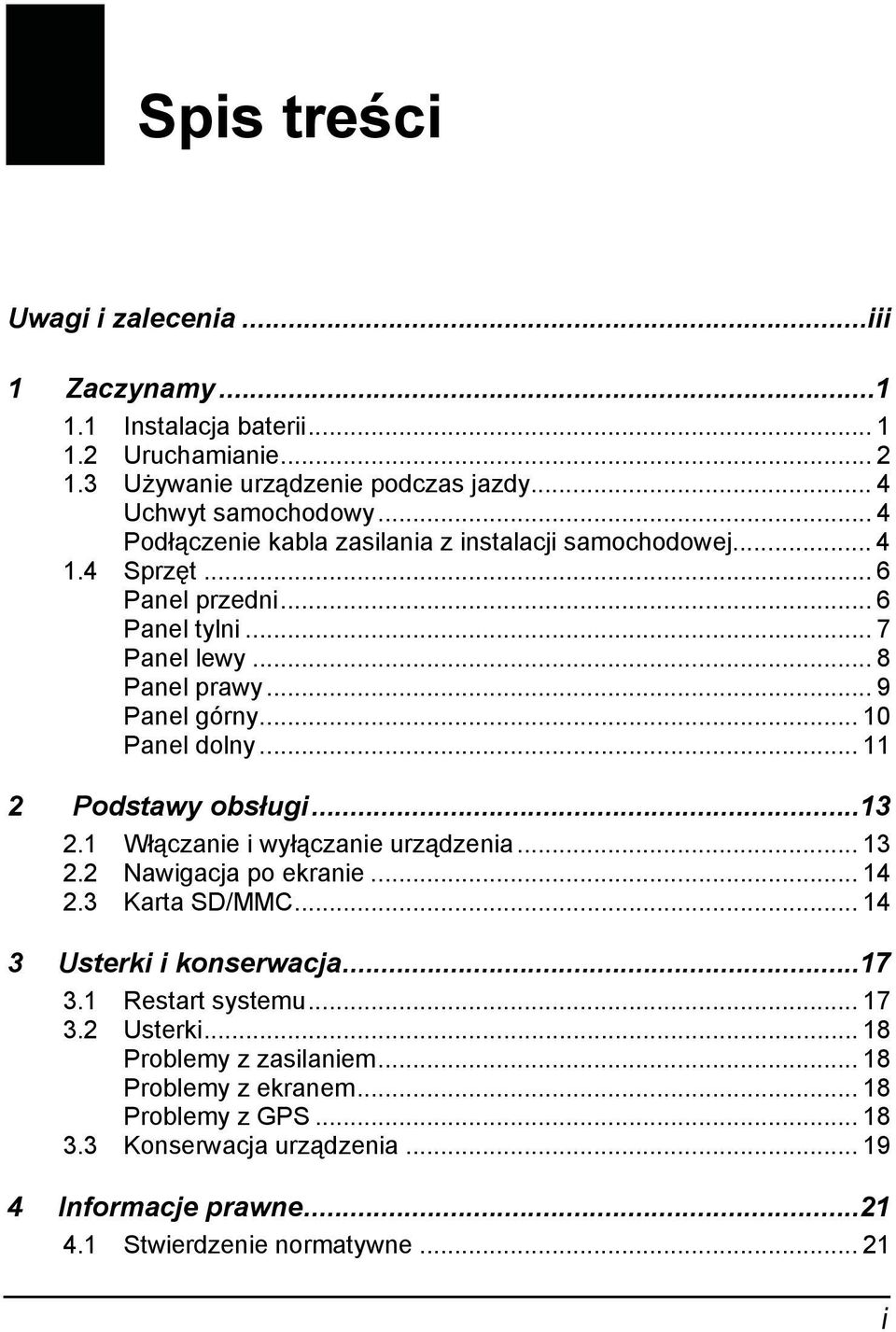

3 Spis treści Uwagi i zalecenia...iii 1 Zaczynamy Instalacja baterii Uruchamianie Używanie urządzenie podczas jazdy... 4 Uchwyt samochodowy... 4 Podłączenie kabla zasilania z instalacji samochodowej Sprzęt... 6 Panel przedni... 6 Panel tylni... 7 Panel lewy... 8 Panel prawy... 9 Panel górny Panel dolny Podstawy obsługi Włączanie i wyłączanie urządzenia Nawigacja po ekranie Karta SD/MMC Usterki i konserwacja Restart systemu Usterki Problemy z zasilaniem Problemy z ekranem Problemy z GPS Konserwacja urządzenia Informacje prawne Stwierdzenie normatywne i

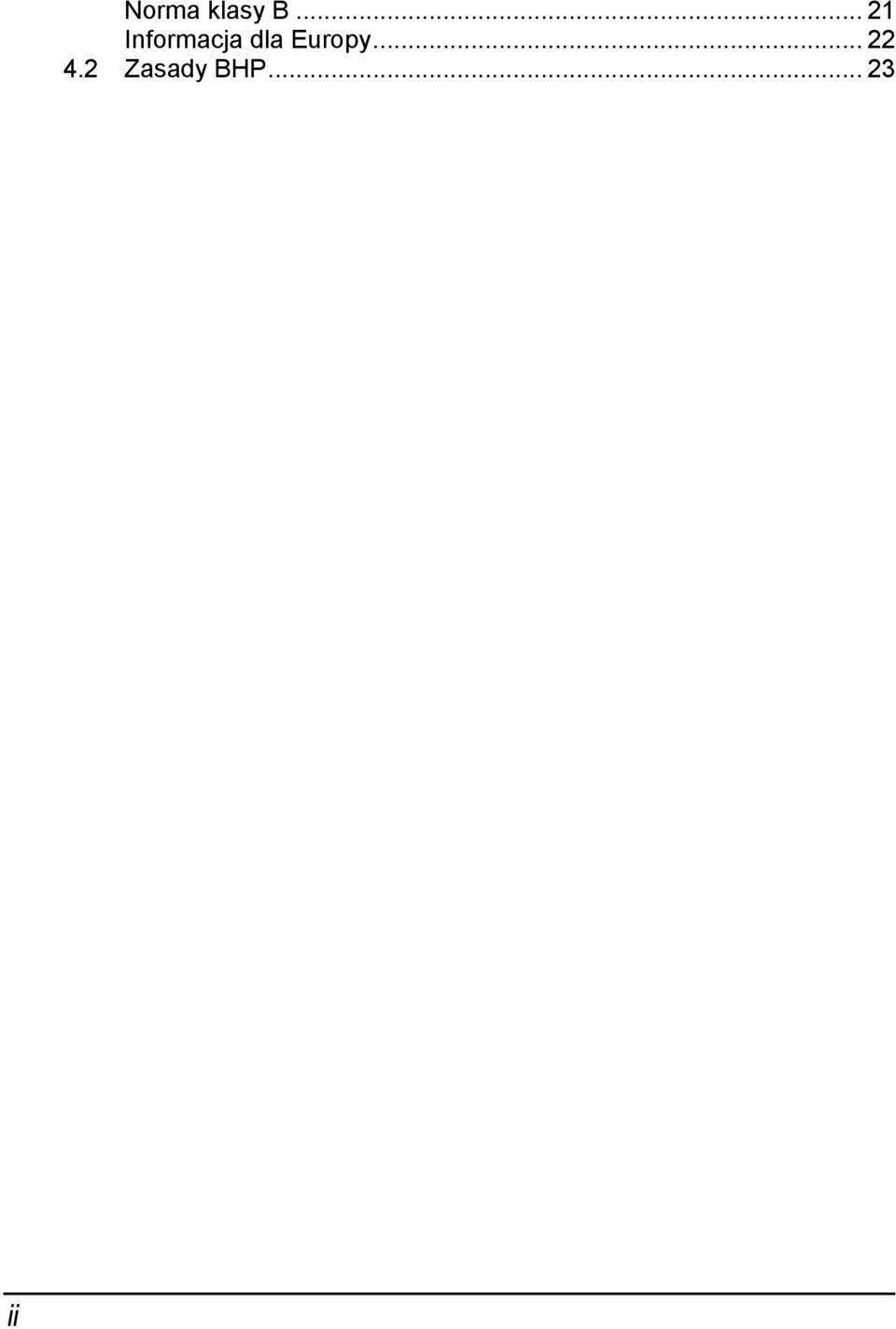

4 ii Norma klasy B Informacja dla Europy Zasady BHP... 23

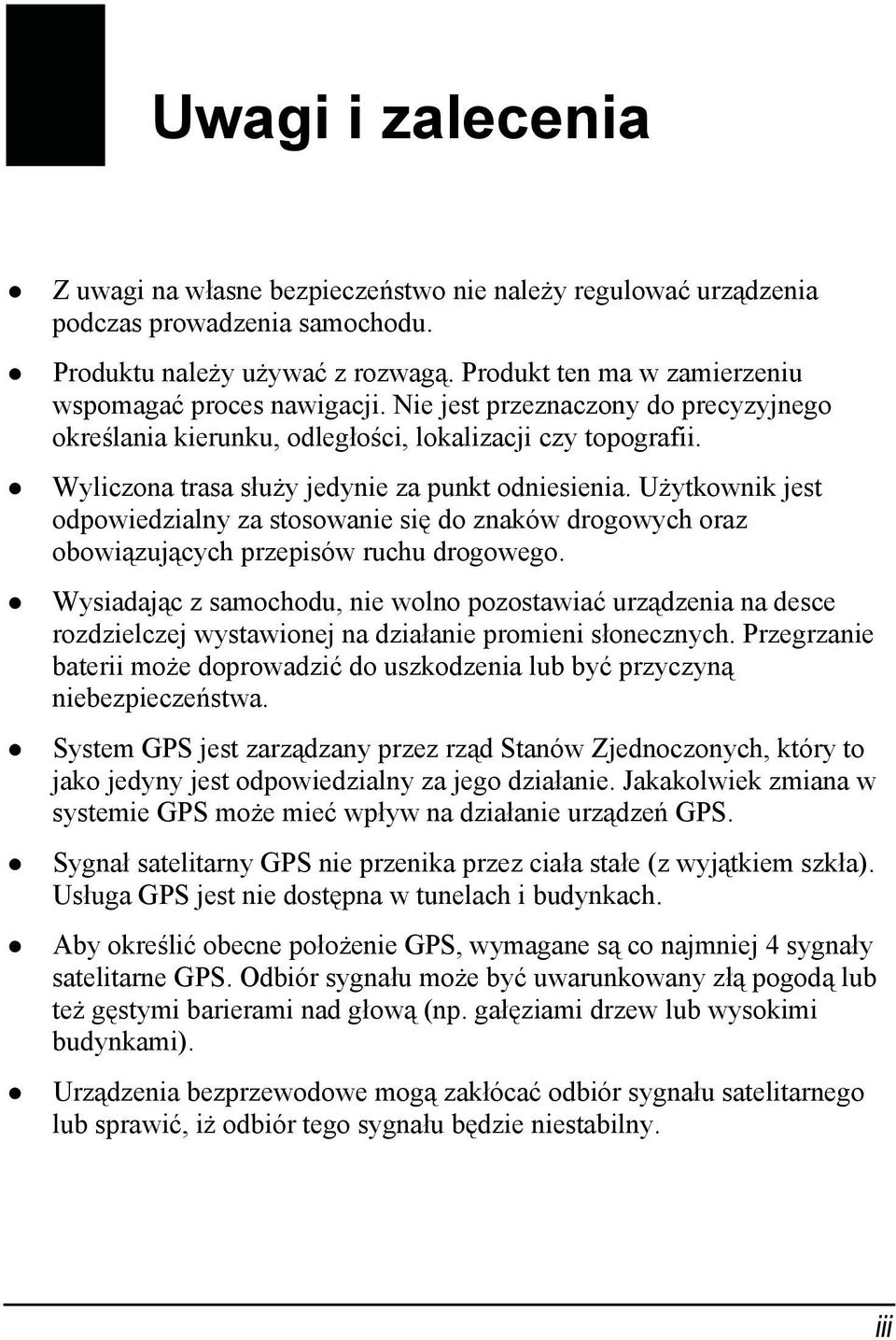

5 Uwagi i zalecenia Z uwagi na własne bezpieczeństwo nie należy regulować urządzenia podczas prowadzenia samochodu. Produktu należy używać z rozwagą. Produkt ten ma w zamierzeniu wspomagać proces nawigacji. Nie jest przeznaczony do precyzyjnego określania kierunku, odległości, lokalizacji czy topografii. Wyliczona trasa służy jedynie za punkt odniesienia. Użytkownik jest odpowiedzialny za stosowanie się do znaków drogowych oraz obowiązujących przepisów ruchu drogowego. Wysiadając z samochodu, nie wolno pozostawiać urządzenia na desce rozdzielczej wystawionej na działanie promieni słonecznych. Przegrzanie baterii może doprowadzić do uszkodzenia lub być przyczyną niebezpieczeństwa. System GPS jest zarządzany przez rząd Stanów Zjednoczonych, który to jako jedyny jest odpowiedzialny za jego działanie. Jakakolwiek zmiana w systemie GPS może mieć wpływ na działanie urządzeń GPS. Sygnał satelitarny GPS nie przenika przez ciała stałe (z wyjątkiem szkła). Usługa GPS jest nie dostępna w tunelach i budynkach. Aby określić obecne położenie GPS, wymagane są co najmniej 4 sygnały satelitarne GPS. Odbiór sygnału może być uwarunkowany złą pogodą lub też gęstymi barierami nad głową (np. gałęziami drzew lub wysokimi budynkami). Urządzenia bezprzewodowe mogą zakłócać odbiór sygnału satelitarnego lub sprawić, iż odbiór tego sygnału będzie niestabilny. iii

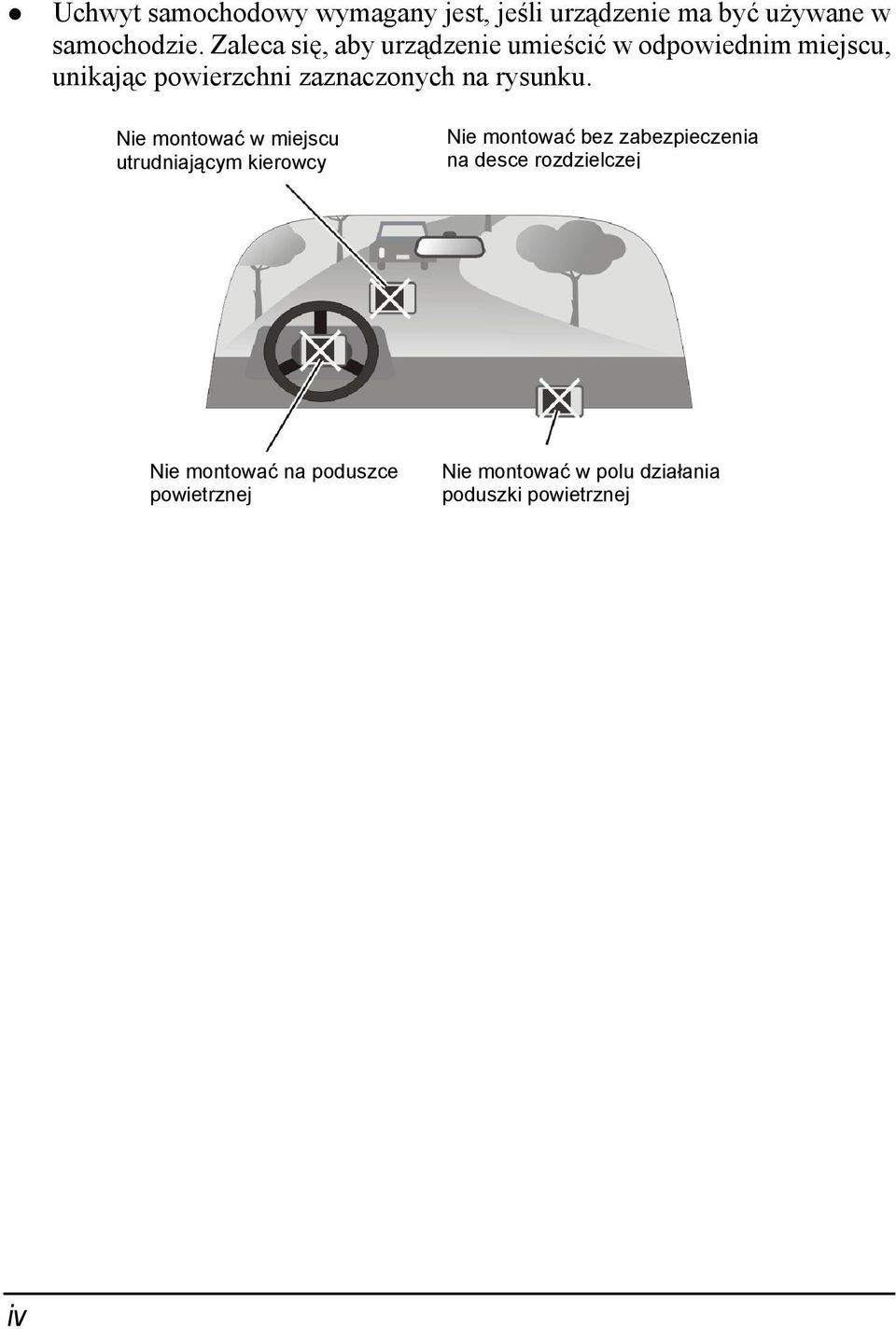

6 Uchwyt samochodowy wymagany jest, jeśli urządzenie ma być używane w samochodzie. Zaleca się, aby urządzenie umieścić w odpowiednim miejscu, unikając powierzchni zaznaczonych na rysunku. Nie montować w miejscu utrudniającym kierowcy Nie montować bez zabezpieczenia na desce rozdzielczej Nie montować na poduszce powietrznej Nie montować w polu działania poduszki powietrznej iv

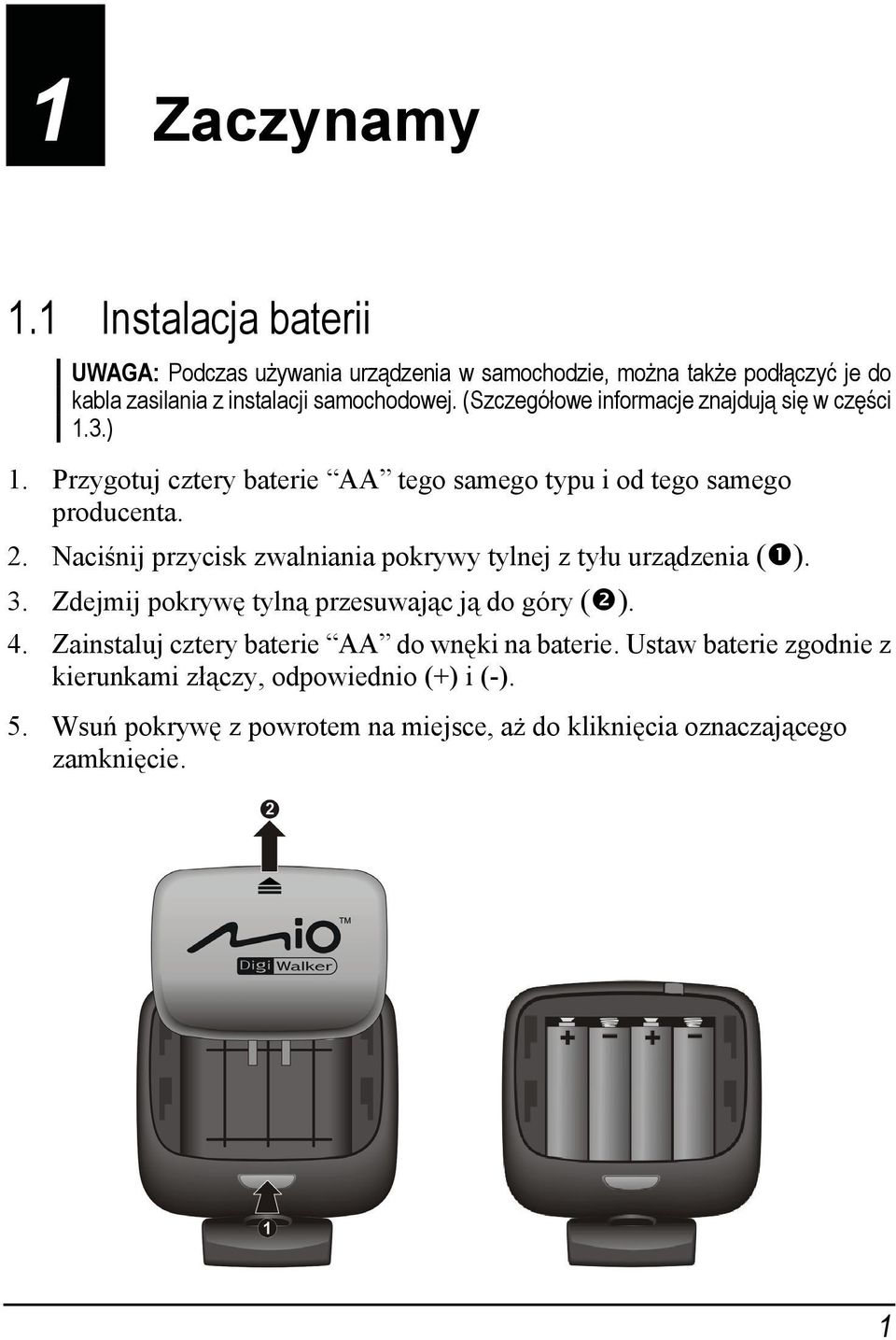

7 1 Zaczynamy 1.1 Instalacja baterii UWAGA: Podczas używania urządzenia w samochodzie, można także podłączyć je do kabla zasilania z instalacji samochodowej. (Szczegółowe informacje znajdują się w części 1.3.) 1. Przygotuj cztery baterie AA tego samego typu i od tego samego producenta. 2. Naciśnij przycisk zwalniania pokrywy tylnej z tyłu urządzenia ( ). 3. Zdejmij pokrywę tylną przesuwając ją do góry ( ). 4. Zainstaluj cztery baterie AA do wnęki na baterie. Ustaw baterie zgodnie z kierunkami złączy, odpowiednio (+) i (-). 5. Wsuń pokrywę z powrotem na miejsce, aż do kliknięcia oznaczającego zamknięcie. 1

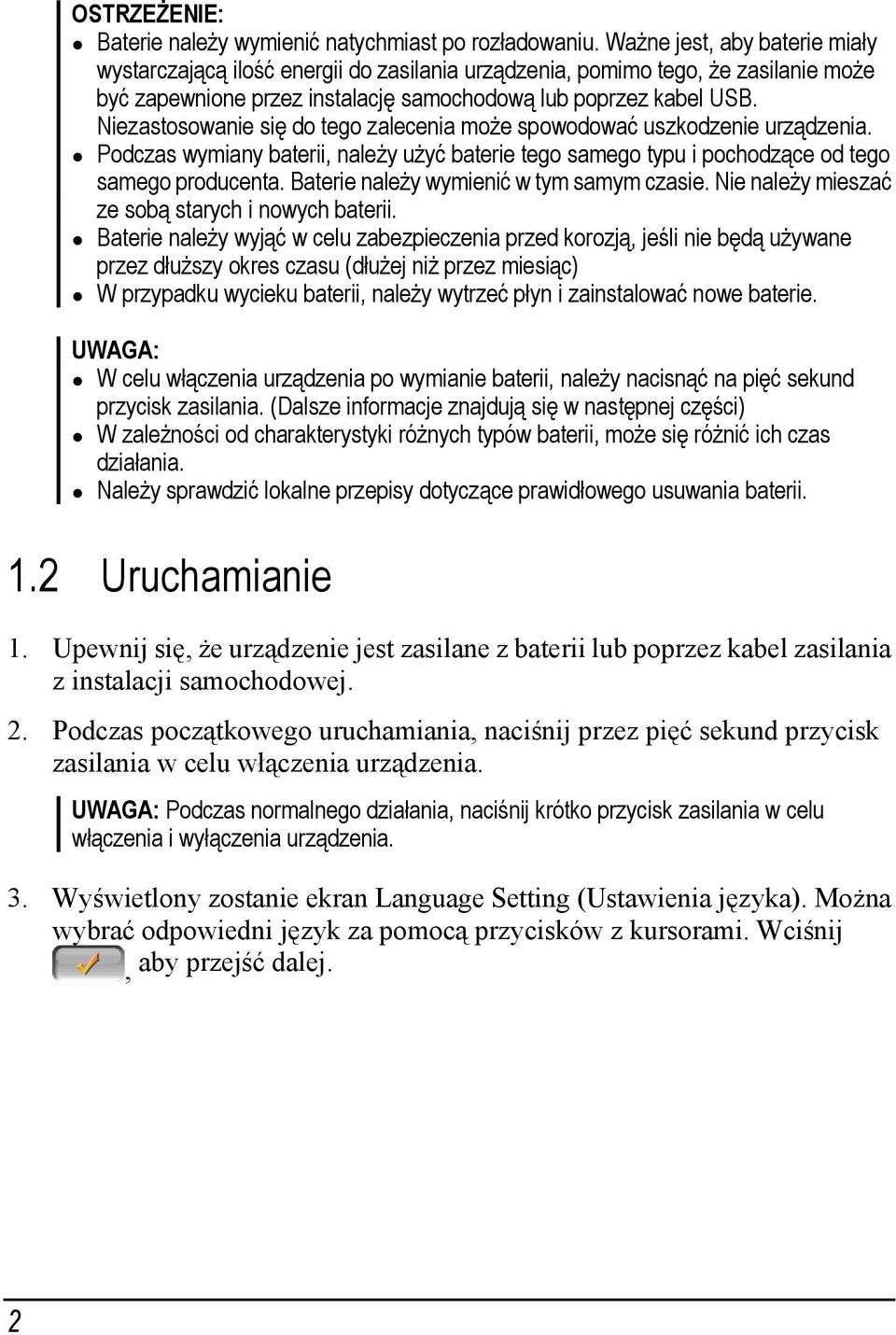

8 OSTRZEŻENIE: Baterie należy wymienić natychmiast po rozładowaniu. Ważne jest, aby baterie miały wystarczającą ilość energii do zasilania urządzenia, pomimo tego, że zasilanie może być zapewnione przez instalację samochodową lub poprzez kabel USB. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie urządzenia. Podczas wymiany baterii, należy użyć baterie tego samego typu i pochodzące od tego samego producenta. Baterie należy wymienić w tym samym czasie. Nie należy mieszać ze sobą starych i nowych baterii. Baterie należy wyjąć w celu zabezpieczenia przed korozją, jeśli nie będą używane przez dłuższy okres czasu (dłużej niż przez miesiąc) W przypadku wycieku baterii, należy wytrzeć płyn i zainstalować nowe baterie. UWAGA: W celu włączenia urządzenia po wymianie baterii, należy nacisnąć na pięć sekund przycisk zasilania. (Dalsze informacje znajdują się w następnej części) W zależności od charakterystyki różnych typów baterii, może się różnić ich czas działania. Należy sprawdzić lokalne przepisy dotyczące prawidłowego usuwania baterii. 1.2 Uruchamianie 1. Upewnij się, że urządzenie jest zasilane z baterii lub poprzez kabel zasilania z instalacji samochodowej. 2. Podczas początkowego uruchamiania, naciśnij przez pięć sekund przycisk zasilania w celu włączenia urządzenia. UWAGA: Podczas normalnego działania, naciśnij krótko przycisk zasilania w celu włączenia i wyłączenia urządzenia. 3. Wyświetlony zostanie ekran Language Setting (Ustawienia języka). Można wybrać odpowiedni język za pomocą przycisków z kursorami. Wciśnij, aby przejść dalej. 2

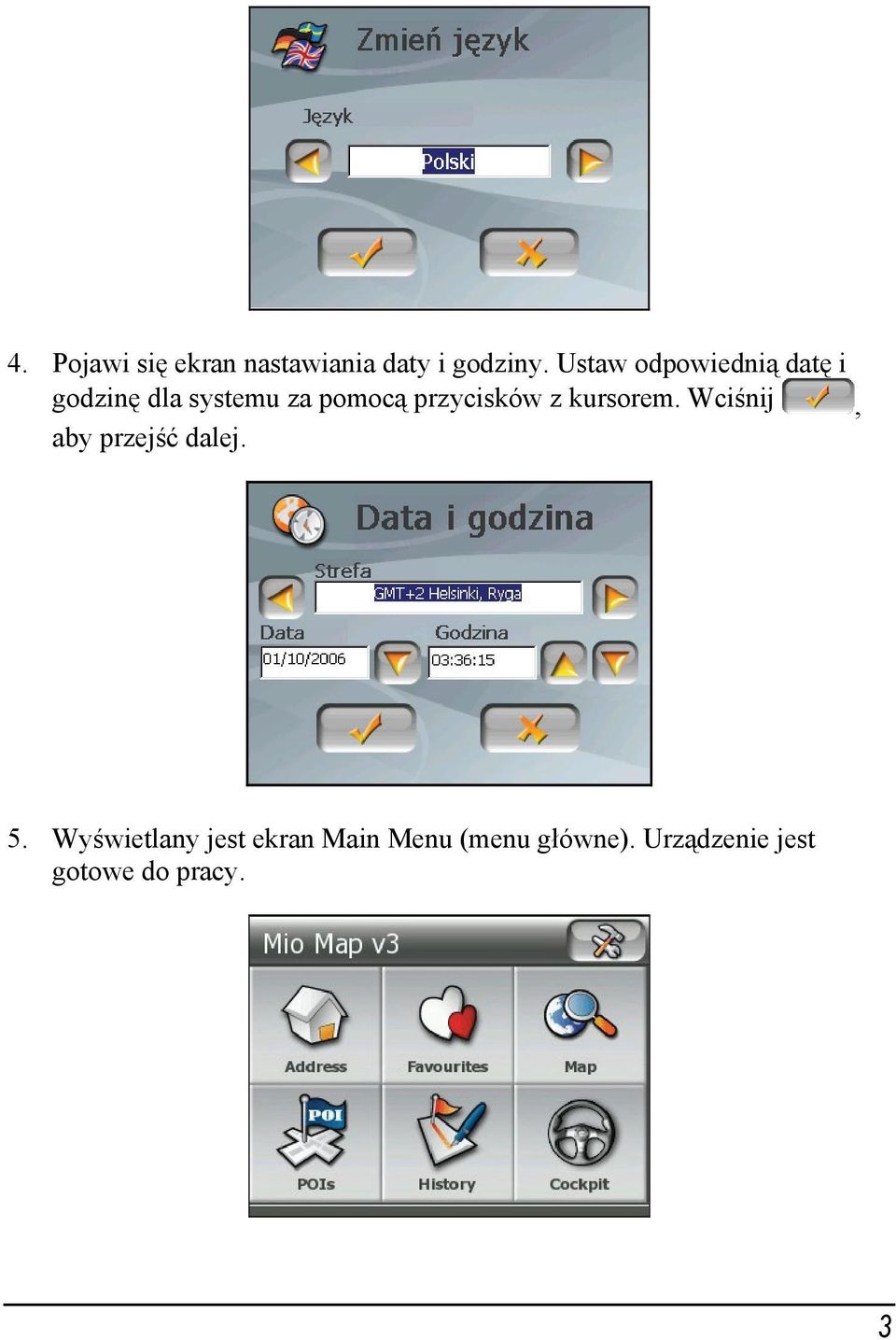

9 4. Pojawi się ekran nastawiania daty i godziny. Ustaw odpowiednią datę i godzinę dla systemu za pomocą przycisków z kursorem. Wciśnij, aby przejść dalej. 5. Wyświetlany jest ekran Main Menu (menu główne). Urządzenie jest gotowe do pracy. 3

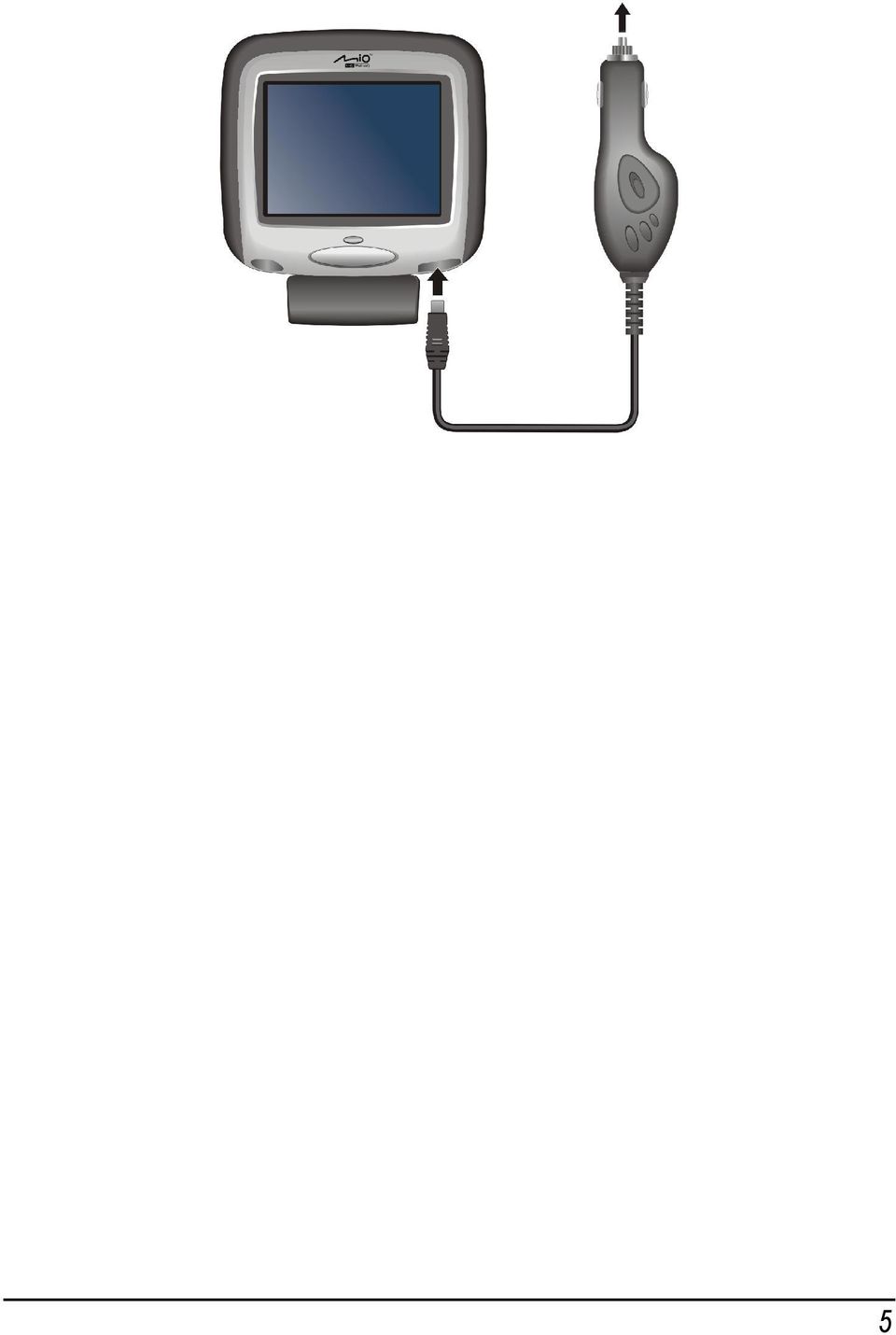

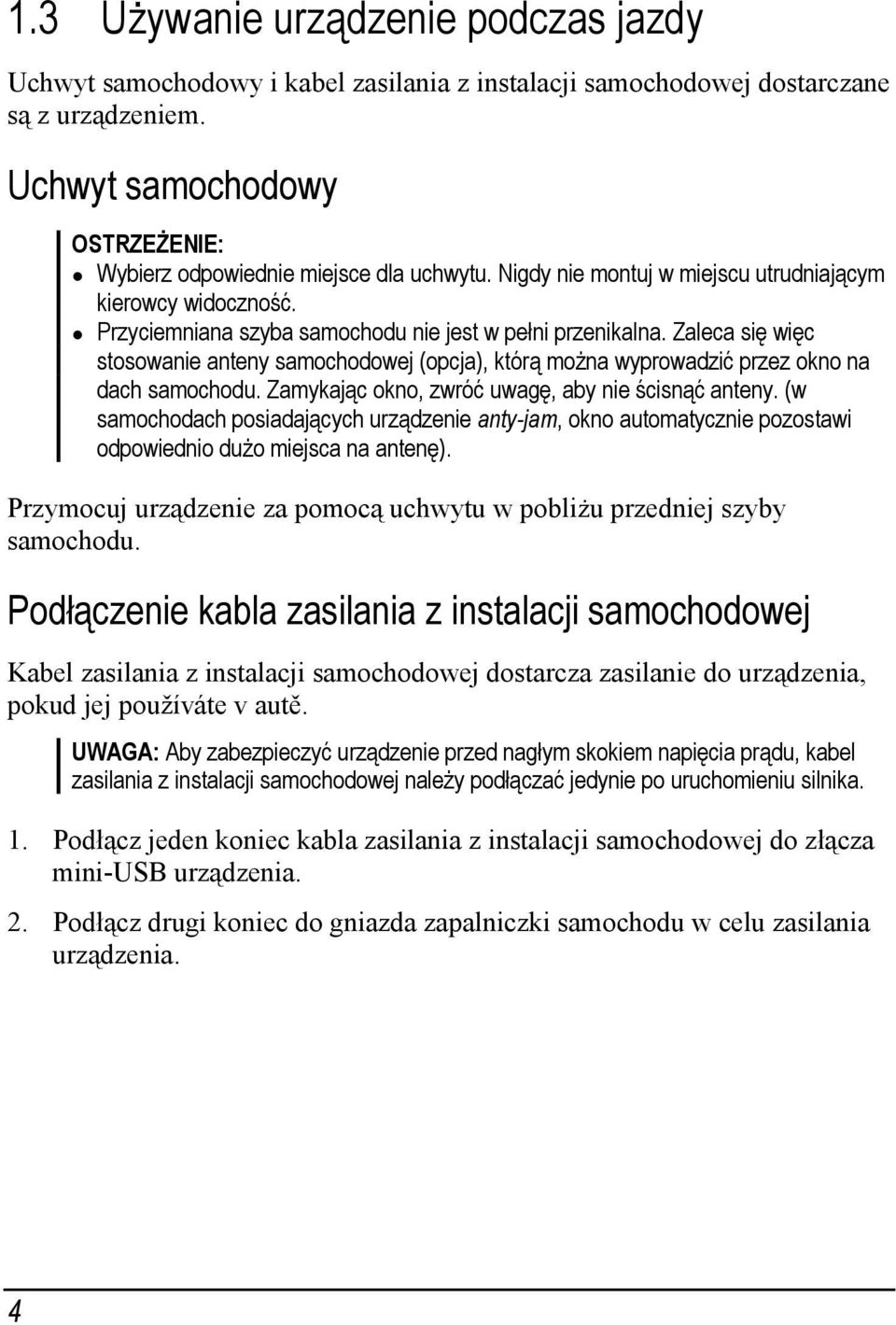

10 1.3 Używanie urządzenie podczas jazdy Uchwyt samochodowy i kabel zasilania z instalacji samochodowej dostarczane są z urządzeniem. Uchwyt samochodowy OSTRZEŻENIE: Wybierz odpowiednie miejsce dla uchwytu. Nigdy nie montuj w miejscu utrudniającym kierowcy widoczność. Przyciemniana szyba samochodu nie jest w pełni przenikalna. Zaleca się więc stosowanie anteny samochodowej (opcja), którą można wyprowadzić przez okno na dach samochodu. Zamykając okno, zwróć uwagę, aby nie ścisnąć anteny. (w samochodach posiadających urządzenie anty-jam, okno automatycznie pozostawi odpowiednio dużo miejsca na antenę). Przymocuj urządzenie za pomocą uchwytu w pobliżu przedniej szyby samochodu. Podłączenie kabla zasilania z instalacji samochodowej Kabel zasilania z instalacji samochodowej dostarcza zasilanie do urządzenia, pokud jej používáte v autě. UWAGA: Aby zabezpieczyć urządzenie przed nagłym skokiem napięcia prądu, kabel zasilania z instalacji samochodowej należy podłączać jedynie po uruchomieniu silnika. 1. Podłącz jeden koniec kabla zasilania z instalacji samochodowej do złącza mini-usb urządzenia. 2. Podłącz drugi koniec do gniazda zapalniczki samochodu w celu zasilania urządzenia. 4

11 5

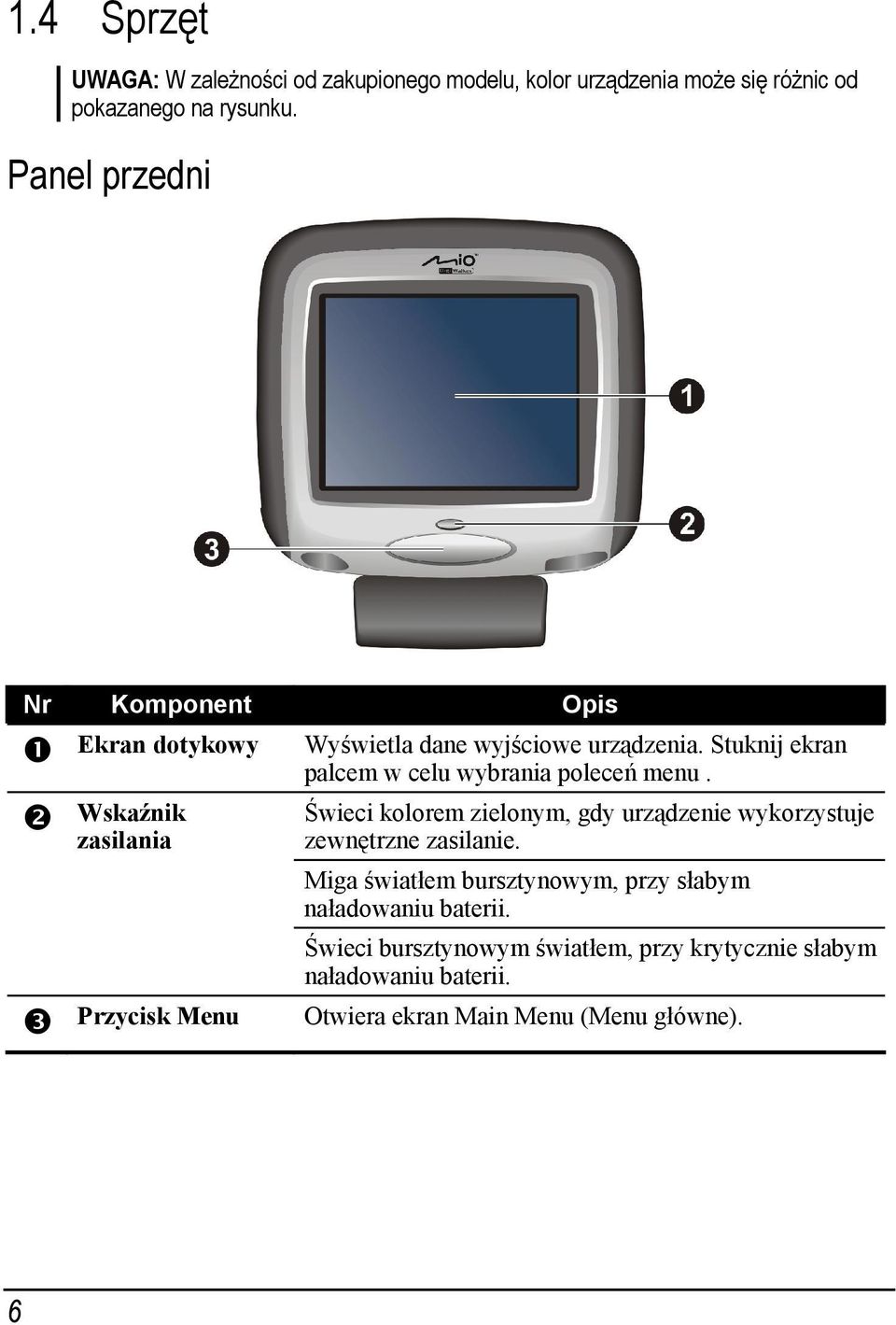

12 1.4 Sprzęt UWAGA: W zależności od zakupionego modelu, kolor urządzenia może się różnic od pokazanego na rysunku. Panel przedni Nr Komponent Opis Ekran dotykowy Wskaźnik zasilania Przycisk Menu Wyświetla dane wyjściowe urządzenia. Stuknij ekran palcem w celu wybrania poleceń menu. Świeci kolorem zielonym, gdy urządzenie wykorzystuje zewnętrzne zasilanie. Miga światłem bursztynowym, przy słabym naładowaniu baterii. Świeci bursztynowym światłem, przy krytycznie słabym naładowaniu baterii. Otwiera ekran Main Menu (Menu główne). 6

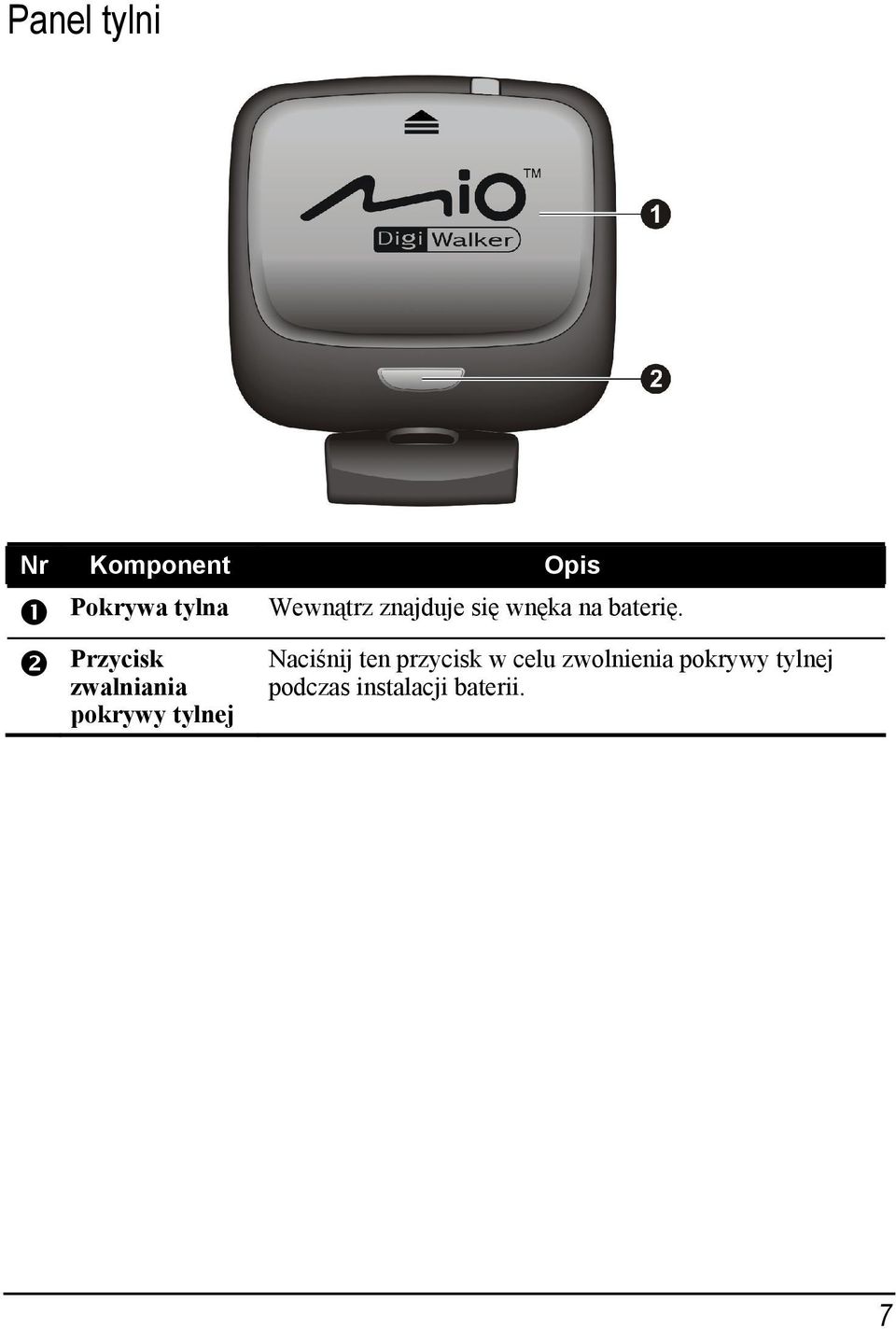

13 Panel tylni Nr Komponent Opis Pokrywa tylna Przycisk zwalniania pokrywy tylnej Wewnątrz znajduje się wnęka na baterię. Naciśnij ten przycisk w celu zwolnienia pokrywy tylnej podczas instalacji baterii. 7

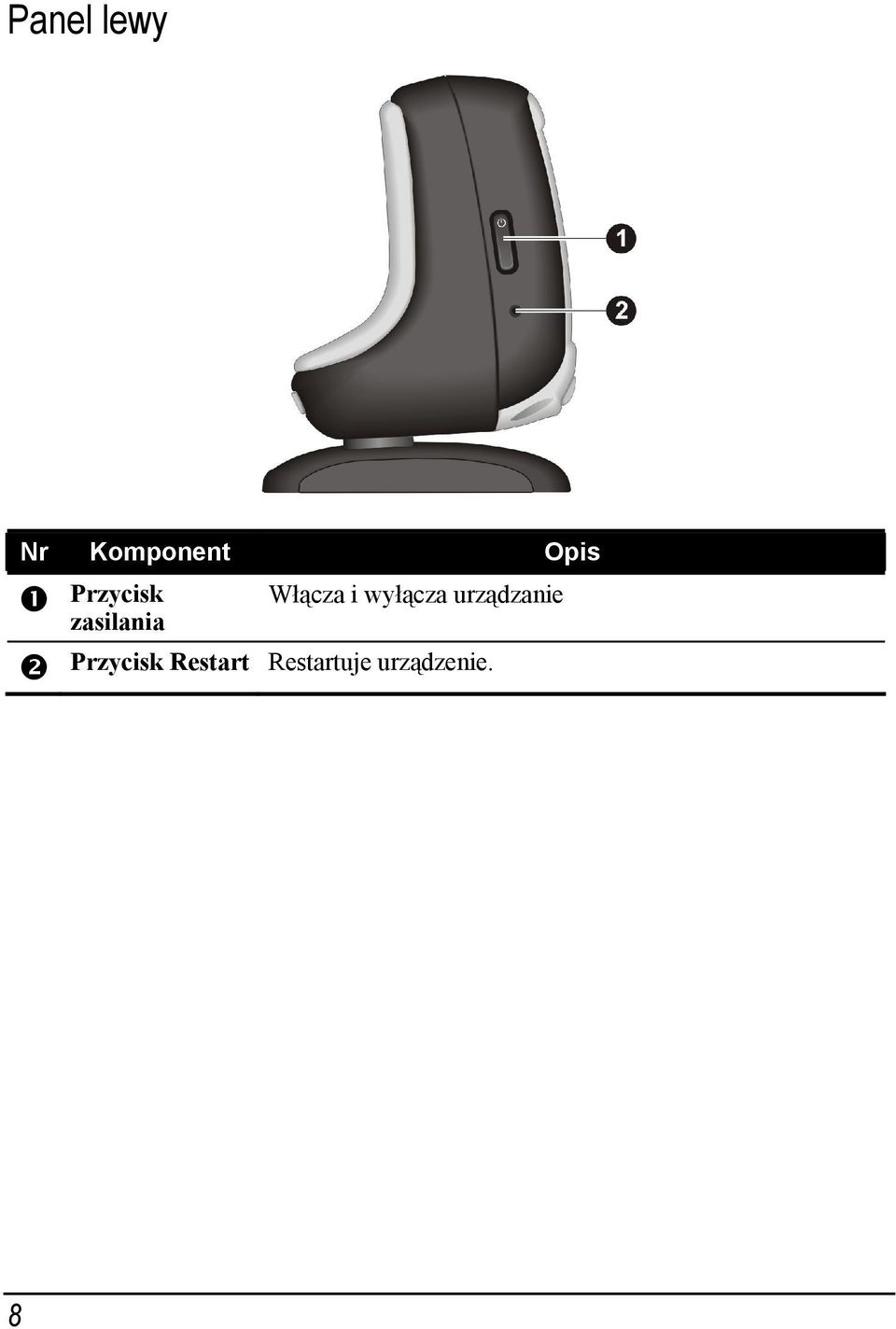

14 Panel lewy Nr Komponent Opis Przycisk Włącza i wyłącza urządzanie zasilania Przycisk Restart Restartuje urządzenie. 8

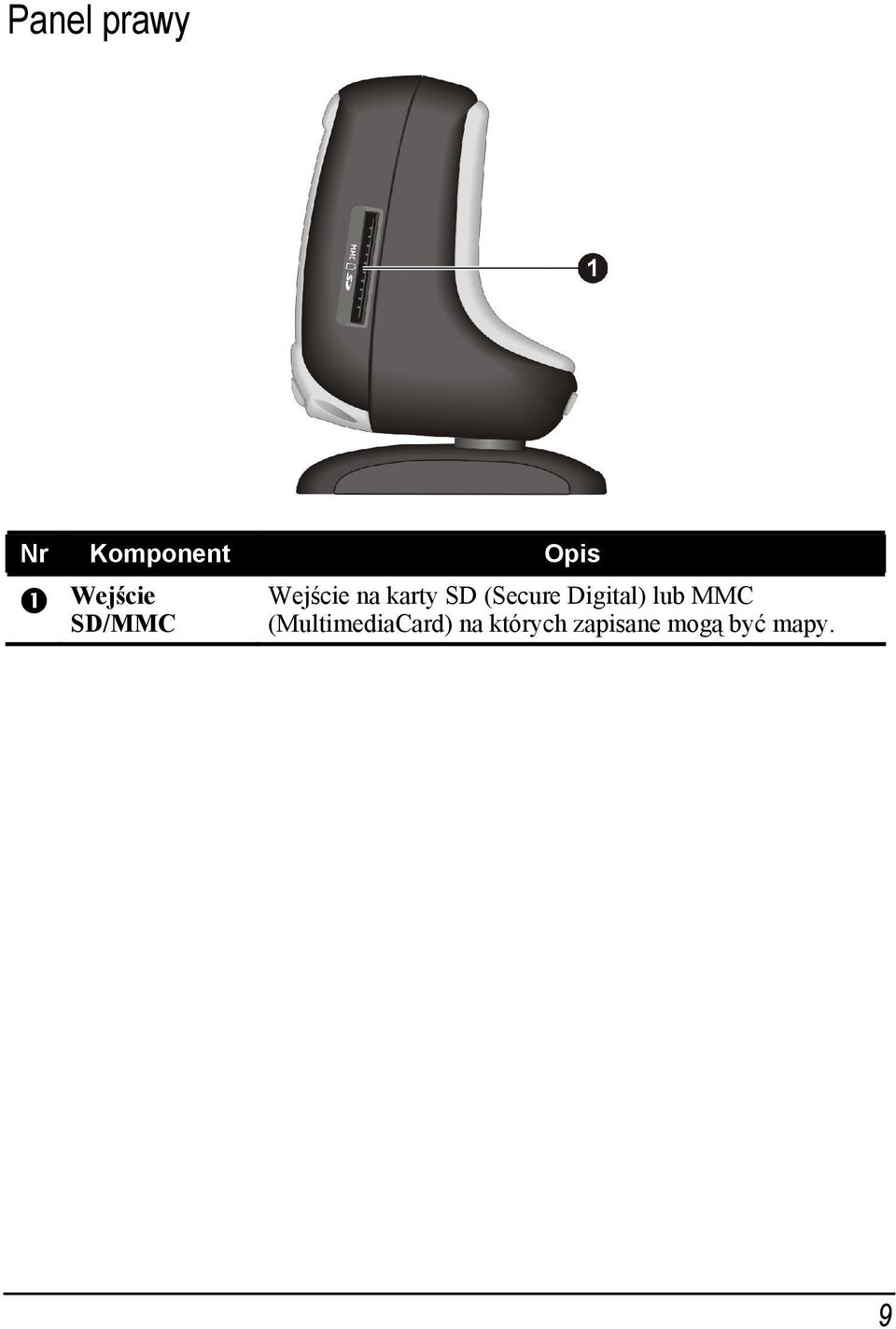

15 Panel prawy Nr Komponent Opis Wejście SD/MMC Wejście na karty SD (Secure Digital) lub MMC (MultimediaCard) na których zapisane mogą być mapy. 9

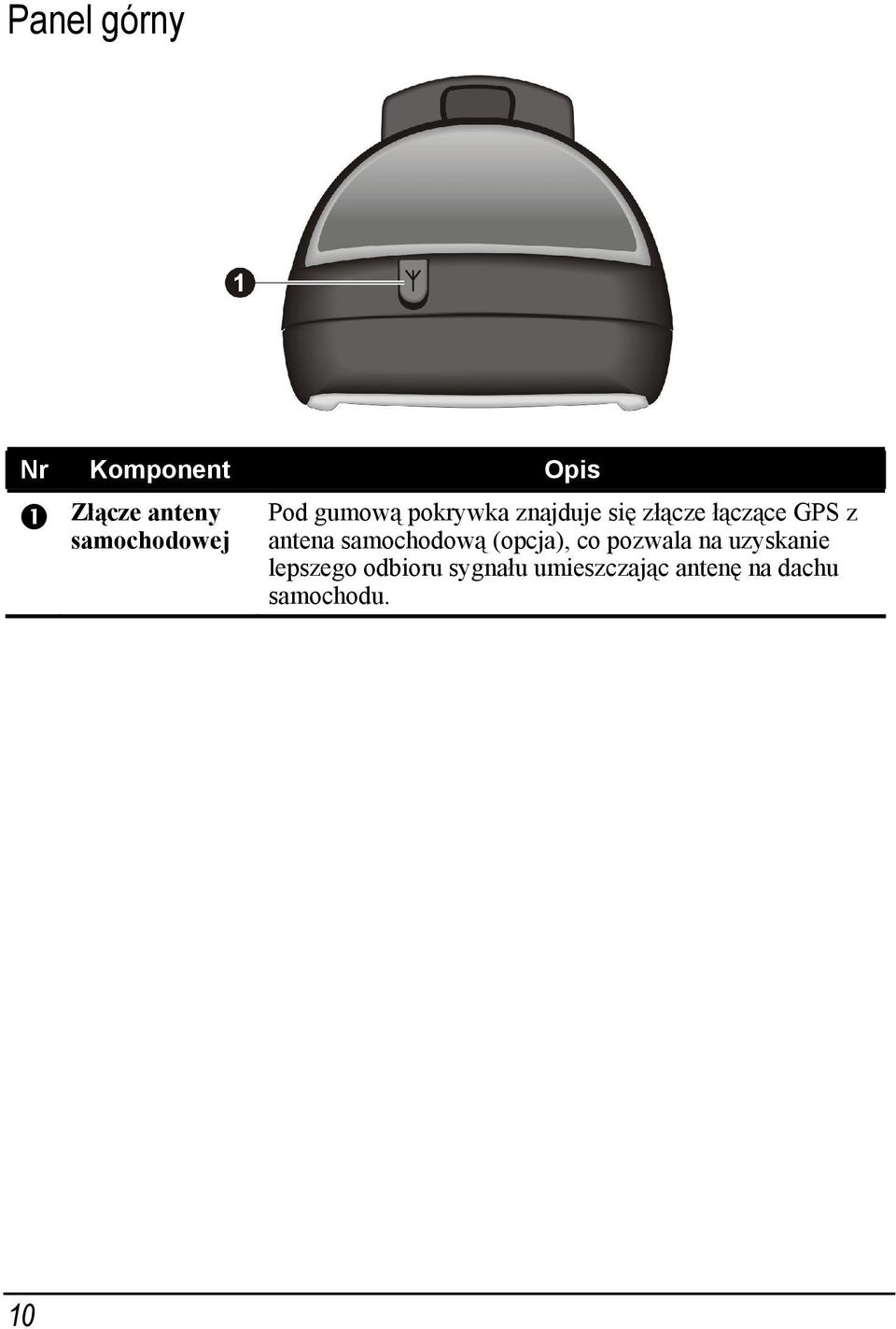

16 Panel górny Nr Komponent Opis Złącze anteny samochodowej Pod gumową pokrywka znajduje się złącze łączące GPS z antena samochodową (opcja), co pozwala na uzyskanie lepszego odbioru sygnału umieszczając antenę na dachu samochodu. 10

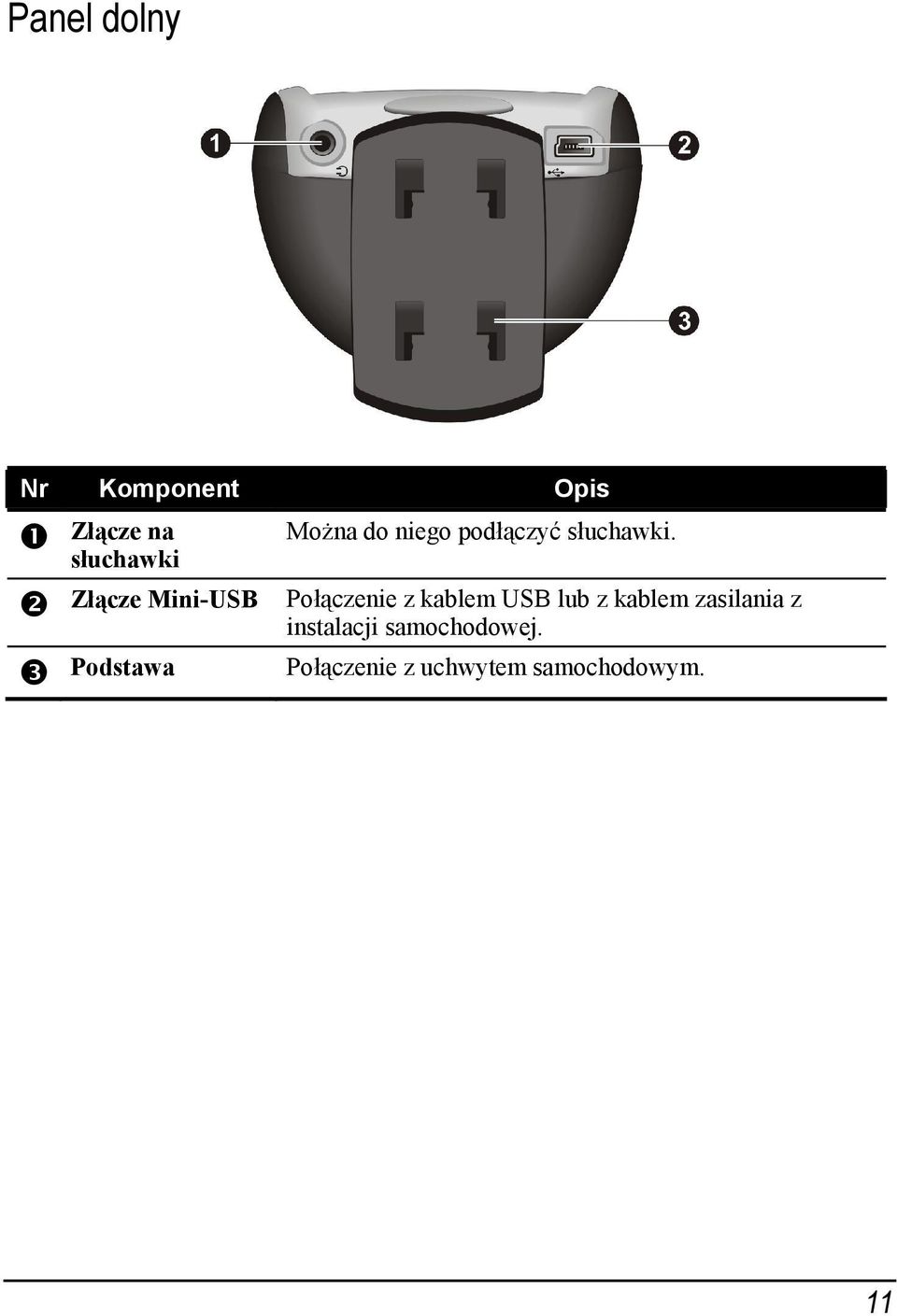

17 Panel dolny Nr Komponent Opis Złącze na słuchawki Złącze Mini-USB Podstawa Można do niego podłączyć słuchawki. Połączenie z kablem USB lub z kablem zasilania z instalacji samochodowej. Połączenie z uchwytem samochodowym. 11

18

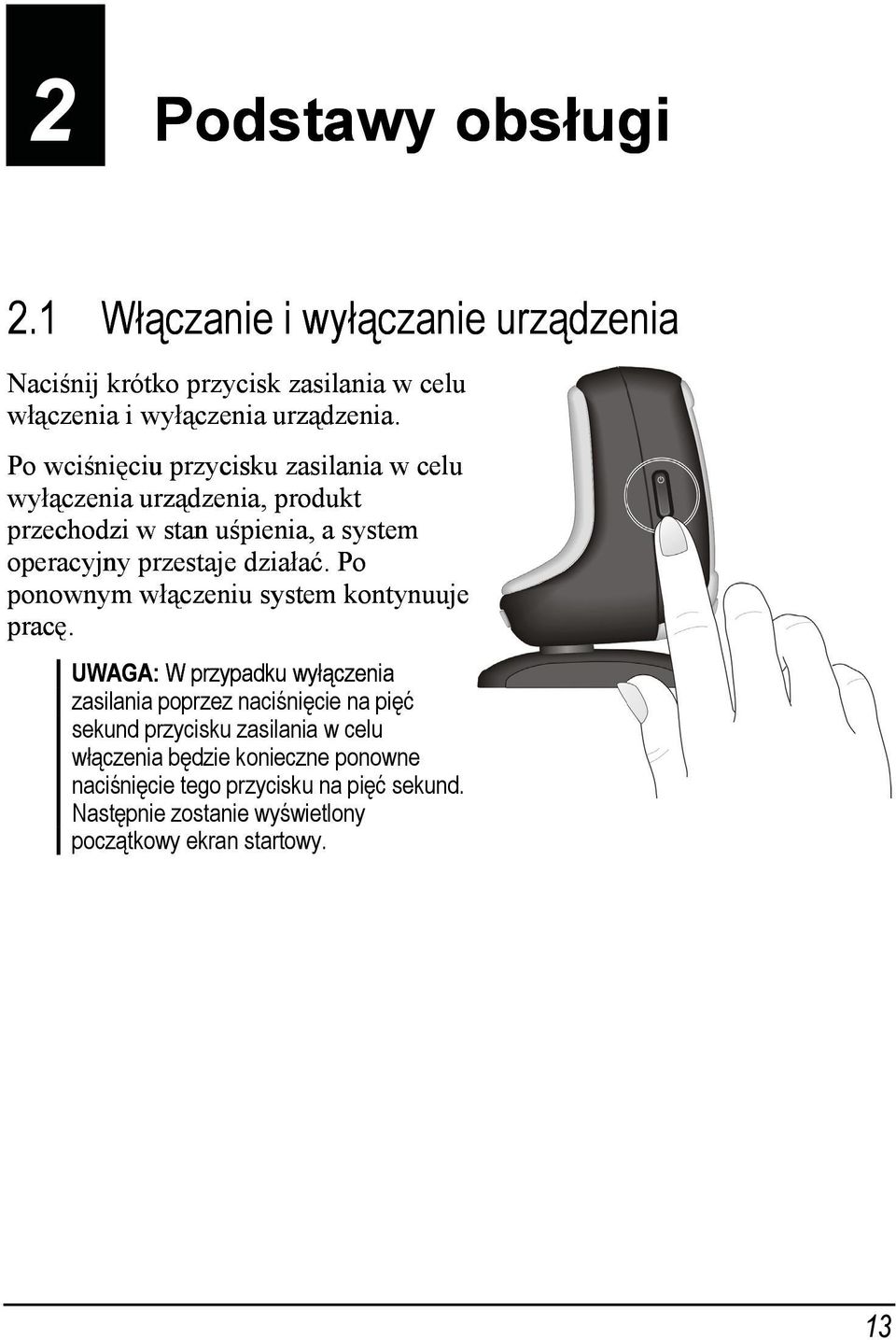

19 2 Podstawy obsługi 2.1 Włączanie i wyłączanie urządzenia Naciśnij krótko przycisk zasilania w celu włączenia i wyłączenia urządzenia. Po wciśnięciu przycisku zasilania w celu wyłączenia urządzenia, produkt przechodzi w stan uśpienia, a system operacyjny przestaje działać. Po ponownym włączeniu system kontynuuje pracę. UWAGA: W przypadku wyłączenia zasilania poprzez naciśnięcie na pięć sekund przycisku zasilania w celu włączenia będzie konieczne ponowne naciśnięcie tego przycisku na pięć sekund. Następnie zostanie wyświetlony początkowy ekran startowy. 13

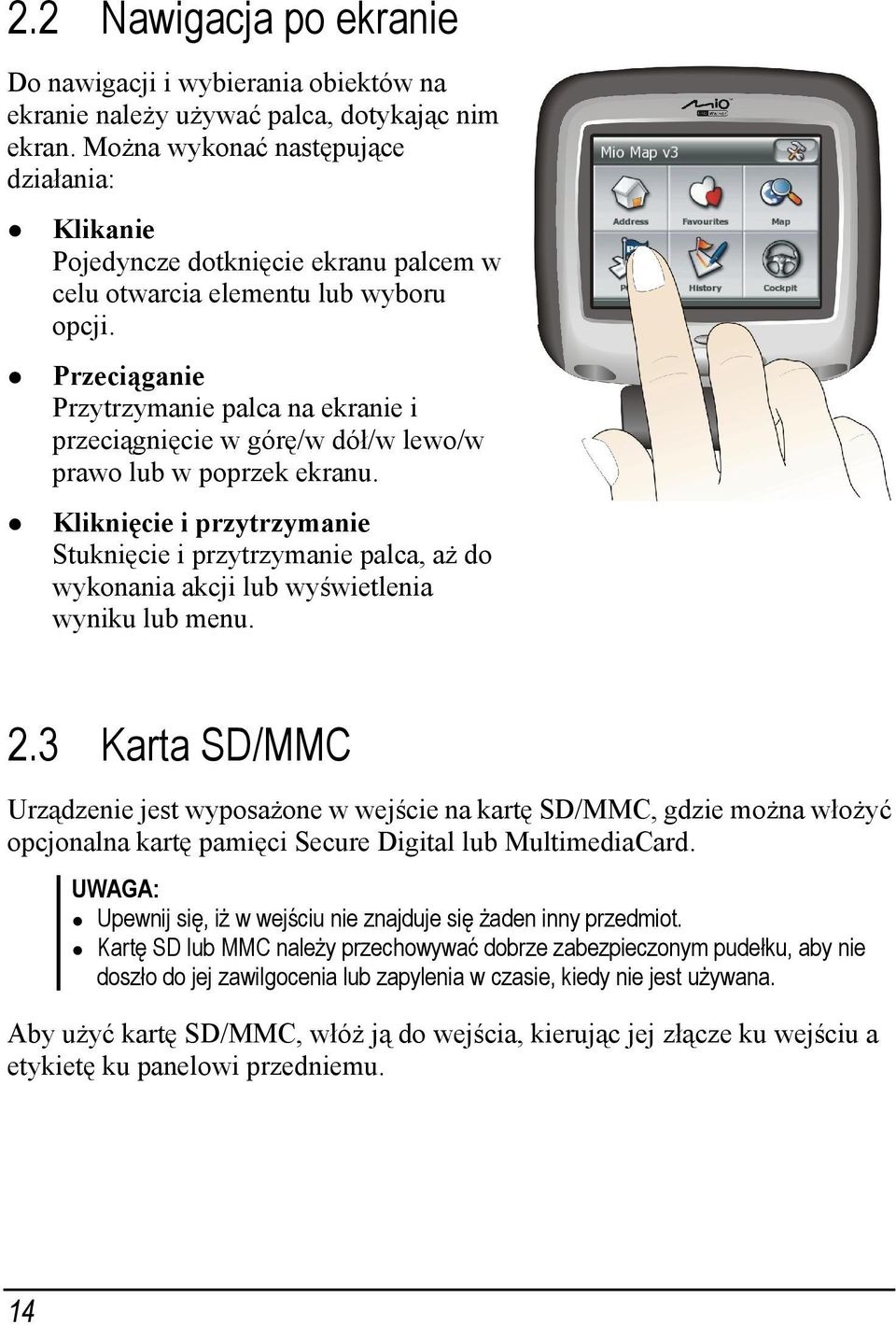

20 2.2 Nawigacja po ekranie Do nawigacji i wybierania obiektów na ekranie należy używać palca, dotykając nim ekran. Można wykonać następujące działania: Klikanie Pojedyncze dotknięcie ekranu palcem w celu otwarcia elementu lub wyboru opcji. Przeciąganie Przytrzymanie palca na ekranie i przeciągnięcie w górę/w dół/w lewo/w prawo lub w poprzek ekranu. Kliknięcie i przytrzymanie Stuknięcie i przytrzymanie palca, aż do wykonania akcji lub wyświetlenia wyniku lub menu. 2.3 Karta SD/MMC Urządzenie jest wyposażone w wejście na kartę SD/MMC, gdzie można włożyć opcjonalna kartę pamięci Secure Digital lub MultimediaCard. UWAGA: Upewnij się, iż w wejściu nie znajduje się żaden inny przedmiot. Kartę SD lub MMC należy przechowywać dobrze zabezpieczonym pudełku, aby nie doszło do jej zawilgocenia lub zapylenia w czasie, kiedy nie jest używana. Aby użyć kartę SD/MMC, włóż ją do wejścia, kierując jej złącze ku wejściu a etykietę ku panelowi przedniemu. 14

21 Aby usunąć kartę, upewnij się wpierw, iż żadna aplikacja nie korzystna z karty, poczym lekko wciśnij górną krawędź karty, aby zwolnić zatrzask i wyciągnij kartę. 15

22

23 3 Usterki i konserwacja Ten rozdział podaje rozwiązania często spotykanych problemów. Poucza również, jak dbać o urządzenie. UWAGA: Jeśli napotkasz problem, którego nie będziesz mógł rozwiza, skontaktuj się ze sprzedawcą. 3.1 Restart systemu Czasami urządzenie może wymagać restartu. Urządzenie należy zrestartować na przykład wtedy, kiedy przestanie reagować; innymi słowy: kiedy się zawiesi. Użyj cienkiego drutu, takiego jak wyprostowany spinacz do papieru, do naciśnięcia przycisku zerowania urządzenia. 17

24 3.2 Usterki Problemy z zasilaniem Brak zasilania w trybie zasilania na baterię Poziom pozostałego do wykorzystania zasilania może być za niski, aby uruchomić urządzenie. Wymień baterie na nowe. Następnie uruchom urządzenie. Problemy z ekranem Ekran się nie włącza Jeśli ekran nie reaguje nawet po włączeniu przycisku zasilania, zastosuj kolejno następujące kroki, aż problem zostanie usunięty: Wymień baterie na nowe lub podłącz urządzenie do zewnętrznego zasilania prądem zmiennym. Zrestartuj system. Ekran reaguje z opóźnieniem Upewnij się, iż poziom zasilania urządzenia nie jest zbyt niski. Jeśli problem wciąż występuje, zrestartuj system. Ekran się wiesza Zrestartuj system. Ekran jest trudno czytelny Upewnij się, że włączone jest podświetlenie wyświetlacza i w razie potrzeby wyreguluj jasność. Problemy z GPS Kiedy odpowiedni sygnał jest niedostępny, należy rozważyć, co następuje: Odbiór GPS może być zakłócony przez: 18

25 Złą pogodę. Grube przeszkody nad głową (np. gęste gałęzie drzew lub wysokie budynki). Inne urządzenia bezprzewodowe w aucie. Przyciemniane szyby samochodu. 3.3 Konserwacja urządzenia Dbałość o urządzeni zapewni bezproblemową pracę i zmniejszy ryzyko uszkodzenia. Chroń urządzenie przed nadmierną wilgocią i skrajnymi temperaturami. Unikaj wystawiania urządzenia na bezpośrednie działanie promieni słonecznych lub silnego światła ultrafioletowego przez dłuższy czas. Nie umieszczaj niczego na urządzeniu ani nie zrzucaj niczego na urządzenie. Nie zrzucaj urządzenia ani nie wystawiaj go na silne wstrząsy. Nie wystawiaj urządzenia na silne i nagłe zmiany temperatury. Może to bowiem spowodować kondensację wilgoci wewnątrz produktu, która może go uszkodzić. W przypadku kondensacji wilgoci pozwól urządzeniu wyschnąć do sucha. Uważaj, aby nie siadać na urządzeniu, kiedy znajduje się ono w tylnej kieszeni spodni itp. Powierzchnię ekranu łatwo zarysować. Należy unikać ostrych obiektów. Do zabezpieczenia ekranu przed mniejszymi zarysowaniami służą nie przylepiane, ogólne osłony ekranu przeznaczone do urządzeń przenośnych z panelami LCD. Nigdy nie czyść urządzenia kiedy zasilanie jest włączone. Stosuj miękką, niestrzępiącą się wilgotna ścierkę do przecierania ekranu i obudowy urządzenia. Nie używaj do czyszczenia urządzenia papierowych ręczników. Nigdy nie próbuj rozbierać, reperować ani w żaden sposób modyfikować urządzenia. Rozebranie, modyfikacja lub usiłowanie reperacji może uszkodzić urządzenie oraz być przyczyna urazów ciała czy strat materialnych. 19

26 Nie składuj ani nie przenoś substancji łatwopalnych, gazów lub materiałów wybuchowych w tym samym pomieszczeniu, w którym znajduje się urządzenie jego części lub akcesoria. 20

27 4 Informacje prawne UWAGA: Oznakowania umieszczone na zewnątrz urządzenia informują o normach, jakie produkt ten spełnia. Sprawdź oznakowania na urządzeniu i zajrzyj do odnoszących się do nich stwierdzeń w tym rozdziale. Niektóre informacje odnoszą się tylko do wybranych modeli. 4.1 Stwierdzenie normatywne Norma klasy B USA Stwierdzenie dotyczące zakłóceń częstotliwości radiowych wydane przez Federalna Komisję Komunikacji UWAGA: Urządzenie to zostało przetestowane. W wyniku testu stwierdzono, iż spełnia ono wymogi dla urządzeń cyfrowych klasy B zgodnie z Częścią 15. Zasad FCC. Wymogi te zapewniają rozsądną ochronę przed szkodliwymi zakłóceniami urządzeń w pomieszczeniu zamkniętym. Urządzenie to wytwarza, stosuje oraz emituje energię fal radiowych i, jeśli nie jest zainstalowane i używane zgodnie z instrukcją, może być przyczyną szkodliwego zakłócenia komunikajci radiowej. Nie ma jednakże gwarancji, że zakłócenia nie wystąpią w konkretnych przypadkach. Jeśli ten sprzęt powoduje szkodliwe zakłócenia odbioru radiowo-telewizyjnego, co można sprawdzić włączając i wyłączając urządzenie, zaleca się, aby użytkownik zmniejszył zakłócenia stosując jedną lub więcej z poniższych wskazówek: 21

28 Obrócić lub przesunąć antenę odbiorczą. Zwiększyć odległość między urządzeniem a odbiornikiem. Podłączyć urządzenie do kontaktu w innym obiegu niż ten, do którego jest podłączony odbiornik. Skonsultować się ze sprzedawcą lub doświadczonym specjalistą RTV. Wszelkie zmiany lub modyfikacje nie zatwierdzone wyraźnie przez producenta mogą spowodować, iż użytkownik straci prawo do używania tego urządzenia. Uwaga: Stosowanie nieosłoniętego kabla do tego urządzenia jest zabronione. Kanada Kanadyjski Departament Komunikacji Informacja o zgodności z normami klasy B dla zakłóceń radiowych Urządzenie cyfrowe klasy B jest zgodnie z kanadyjskimi przepisami dotyczącymi sprzętu powodującego zakłócenia. Informacja dla Europy Produkty oznaczone znakiem CE są zgodne z Dyrektywą o sprzęcie radiowo-telekomunikacyjnym (R&TTE) (1995/5/EEC), Dyrektywą o kompatybilności elektromagnetycznej (89/336/EEC) oraz Dyrektywą o niskim napięciu (73/23/EEC) z poprawkami 93/68/ECC wydanymi przez Komisje Wspólnoty Europejskiej. Zgodność z powyższymi Dyrektywami oznacza, iż produkt spełnia poniższe normy europejskie: EN : Sprawy zgodności elektronicznej i spektrum radiowego (ERM), Kompatybilność elektromagnetyczna (EMC) standard sprzętu radiowego i usług; Część 1: Powszechne wymogi techniczne. EN : Sprawy zgodności elektronicznej i spektrum radiowego (ERM), Kompatybilność elektromagnetyczna (EMC) standard sprzętu radiowego i usług; Część 3: Specyficzne warunki dla urządzeń krótkiego zasięgu (SRD), działających na częstotliwościach 9 khz i 40 GHz. EN55022: Charakterystyka zakłóceń radiowych. EN55024: Charakterystyka odporności. EN : Ograniczenia harmonicznej emisji prądu. 22

29 EN : Ograniczenia fluktuacji napięcia i migotania w systemach dostarczających niskie napięcie. EN60950 / IEC 60950: Bezpieczeństwo produktów. EN : Przepisy dotyczące słuchawek. Producent nie ponosi odpowiedzialności za modyfikacje dokonane przez użytkownika oraz ich konsekwencje, które mogą zmienić stan zgodności produktu z normami CE. 4.2 Zasady BHP Należy używać wyłącznie kabel zasilania z instalacji samochodowej (ATECH, ATPI-68HT0501-NC1.0) dostarczony z urządzeniem. Używanie kabli innego typu może spowodować awarię i/lub niebezpieczeństwo. Ten produkt powinien być zasilany źródłem zasilania oznaczonym LPS, Ograniczone źródło zasilania o wyjściu: + 5 V prądu stałego / 1.0 A. Nie wolno uszkadzać, nakłuwać lub wrzucać baterii do ognia. Bateria może pęknąć lub eksplodować, uwalniając niebezpieczne chemikalia. Ważne zalecenia: Uwaga: Bateria może wybuchnąć, jeśli użyty zostanie nie właściwy typ baterii. Baterii należy się pozbyć w sposób opisany w instrukcji. Zastępuj baterie tylko takim samym typem baterii zalecanej przez producenta. Baterii należy się pozbyć lub recyklować ją w odpowiedni sposób. 23
