ELEMENTY DROGOWE ELEMENTY MAŁEJ ARCHITEKTURY

Transkrypt

1 3 ELEMENTY DROGOWE ELEMENTY MAŁEJ ARCHITEKTURY

2 2

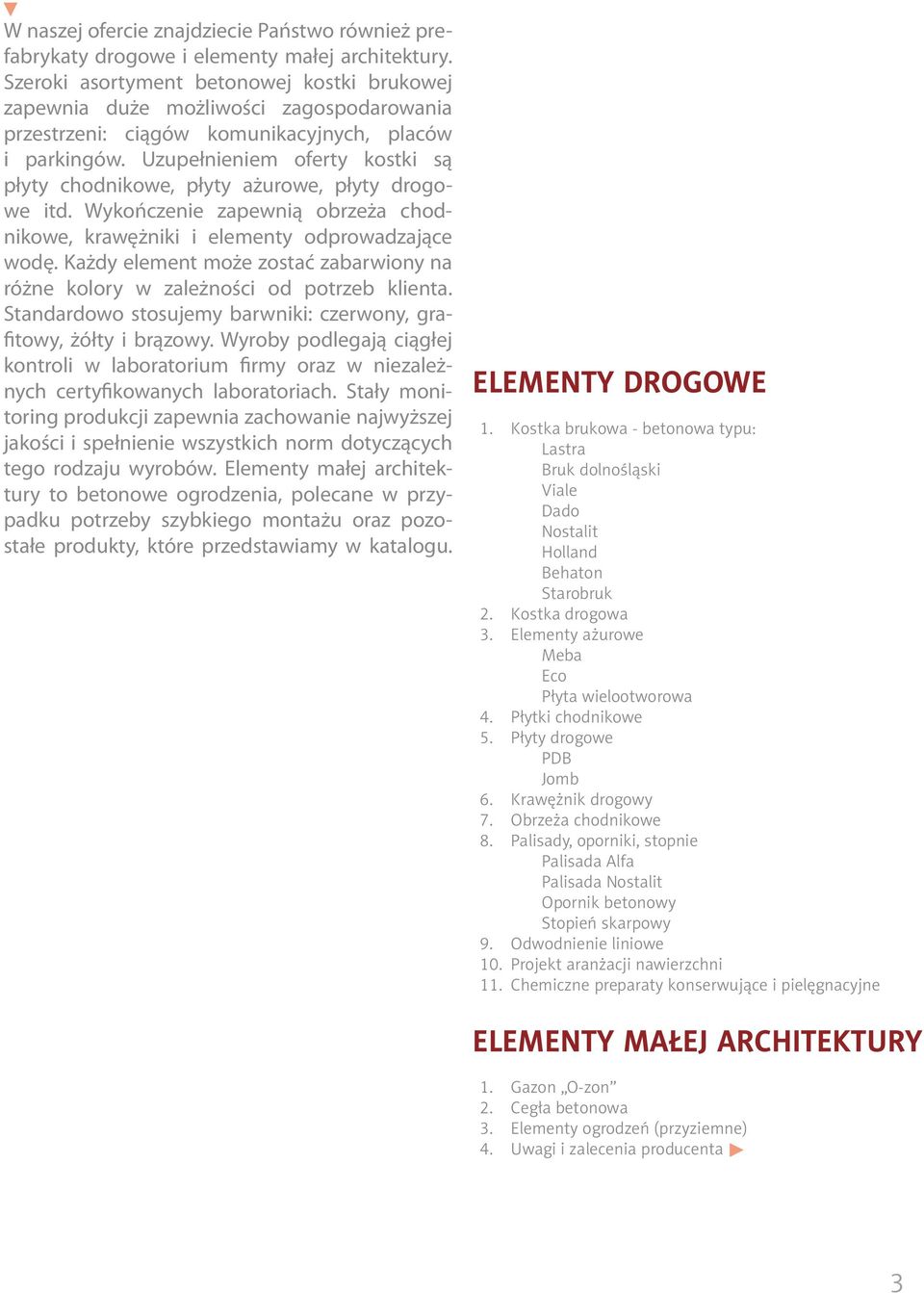

3 W naszej ofercie znajdziecie Państwo również prefabrykaty drogowe i elementy małej architektury. Szeroki asortyment betonowej kostki brukowej zapewnia duże możliwości zagospodarowania przestrzeni: ciągów komunikacyjnych, placów i parkingów. Uzupełnieniem oferty kostki są płyty chodnikowe, płyty ażurowe, płyty drogowe itd. Wykończenie zapewnią obrzeża chodnikowe, krawężniki i elementy odprowadzające wodę. Każdy element może zostać zabarwiony na różne kolory w zależności od potrzeb klienta. Standardowo stosujemy barwniki: czerwony, grafitowy, żółty i brązowy. Wyroby podlegają ciągłej kontroli w laboratorium firmy oraz w niezależnych certyfikowanych laboratoriach. Stały monitoring produkcji zapewnia zachowanie najwyższej jakości i spełnienie wszystkich norm dotyczących tego rodzaju wyrobów. Elementy małej architektury to betonowe ogrodzenia, polecane w przypadku potrzeby szybkiego montażu oraz pozostałe produkty, które przedstawiamy w katalogu. ELEMENTY DROGOWE 1. Kostka brukowa - betonowa typu: Lastra Bruk dolnośląski Viale Dado Nostalit Holland Behaton Starobruk 2. Kostka drogowa 3. Elementy ażurowe Meba Eco Płyta wielootworowa 4. Płytki chodnikowe 5. Płyty drogowe PDB Jomb 6. Krawężnik drogowy 7. Obrzeża chodnikowe 8. Palisady, oporniki, stopnie Palisada Alfa Palisada Nostalit Opornik betonowy Stopień skarpowy 9. Odwodnienie liniowe 10. Projekt aranżacji nawierzchni 11. Chemiczne preparaty konserwujące i pielęgnacyjne ELEMENTY MAŁEJ ARCHITEKTURY 1. Gazon O-zon 2. Cegła betonowa 3. Elementy ogrodzeń (przyziemne) 4. Uwagi i zalecenia producenta 3

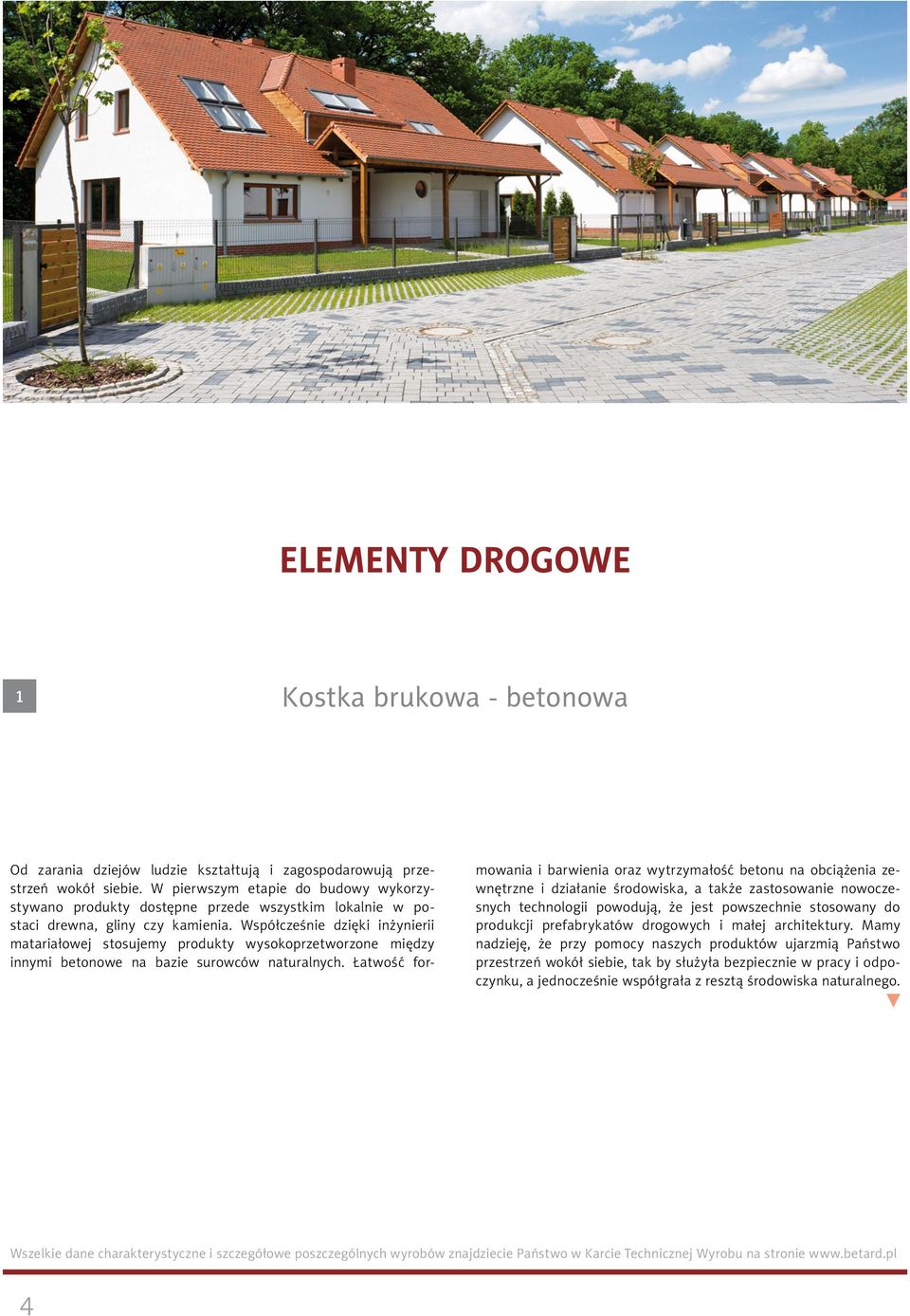

4 ELEMENTY DROGOWE 1 Kostka brukowa - betonowa Od zarania dziejów ludzie kształtują i zagospodarowują przestrzeń wokół siebie. W pierwszym etapie do budowy wykorzystywano produkty dostępne przede wszystkim lokalnie w postaci drewna, gliny czy kamienia. Współcześnie dzięki inżynierii matariałowej stosujemy produkty wysokoprzetworzone między innymi betonowe na bazie surowców naturalnych. Łatwość formowania i barwienia oraz wytrzymałość betonu na obciążenia zewnętrzne i działanie środowiska, a także zastosowanie nowoczesnych technologii powodują, że jest powszechnie stosowany do produkcji prefabrykatów drogowych i małej architektury. Mamy nadzieję, że przy pomocy naszych produktów ujarzmią Państwo przestrzeń wokół siebie, tak by służyła bezpiecznie w pracy i odpoczynku, a jednocześnie współgrała z resztą środowiska naturalnego. Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 4

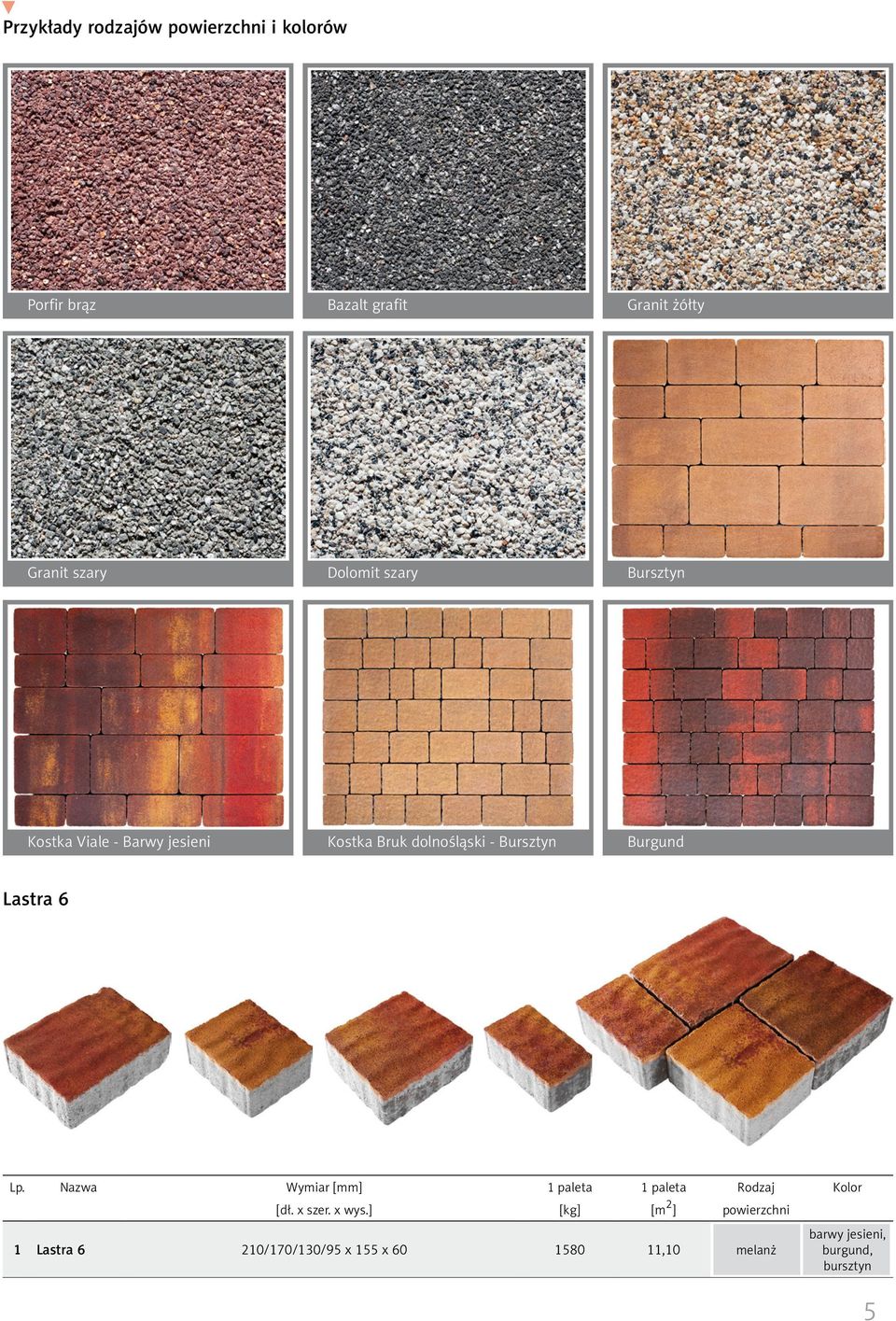

5 Przykłady rodzajów powierzchni i kolorów Porfir brąz Bazalt grafit Granit żółty Granit szary Dolomit szary Bursztyn Kostka Viale - Barwy jesieni Kostka Bruk dolnośląski - Bursztyn Burgund Lastra 6 Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [kg] [m 2 ] powierzchni 1 Lastra 6 210/170/130/95 x 155 x ,10 melanż barwy jesieni, burgund, bursztyn 5

6 Lastra 6 płukana 1 Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [kg] [m 2 ] powierzchni 1 Lastra 6 płukana 210/170/130/95 x 155 x ,10 płukana granit: biały, koralowy, szary, żółty, antracyt, bazalt grafit, porfir brąz, dolomit szary, Bruk dolnośląski 1 Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor [szer. x dł. x wys.] [kg] [m 2 ] powierzchni 1 Bruk dolnośląski 6 cm 139 x 192/174/157/139/122/104/209 x ,70 2 Bruk dolnośląski 8 cm 139 x 192/174/157/139/122/104/209 x ,56 melanż standard barwy jesieni, burgund, bursztyn, szary, czerwony, grafit Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 6

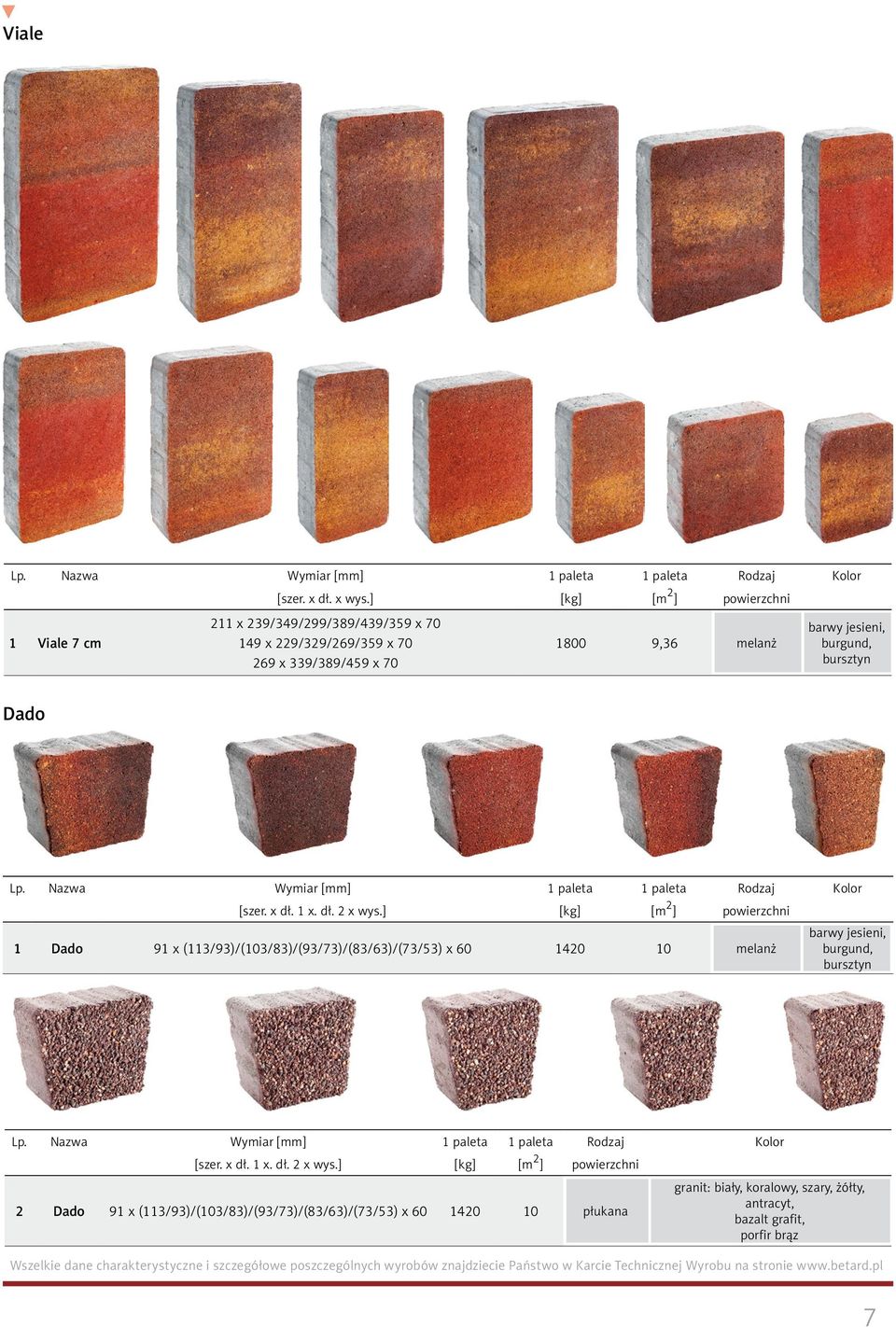

7 Viale Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor 1 Viale 7 cm [szer. x dł. x wys.] [kg] [m 2 ] powierzchni 211 x 239/349/299/389/439/359 x x 229/329/269/359 x x 339/389/459 x ,36 melanż barwy jesieni, burgund, bursztyn Dado Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor [szer. x dł. 1 x. dł. 2 x wys.] [kg] [m 2 ] powierzchni 1 Dado 91 x (113/93)/(103/83)/(93/73)/(83/63)/(73/53) x melanż barwy jesieni, burgund, bursztyn Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor [szer. x dł. 1 x. dł. 2 x wys.] [kg] [m 2 ] powierzchni 2 Dado 91 x (113/93)/(103/83)/(93/73)/(83/63)/(73/53) x płukana granit: biały, koralowy, szary, żółty, antracyt, bazalt grafit, porfir brąz Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 7

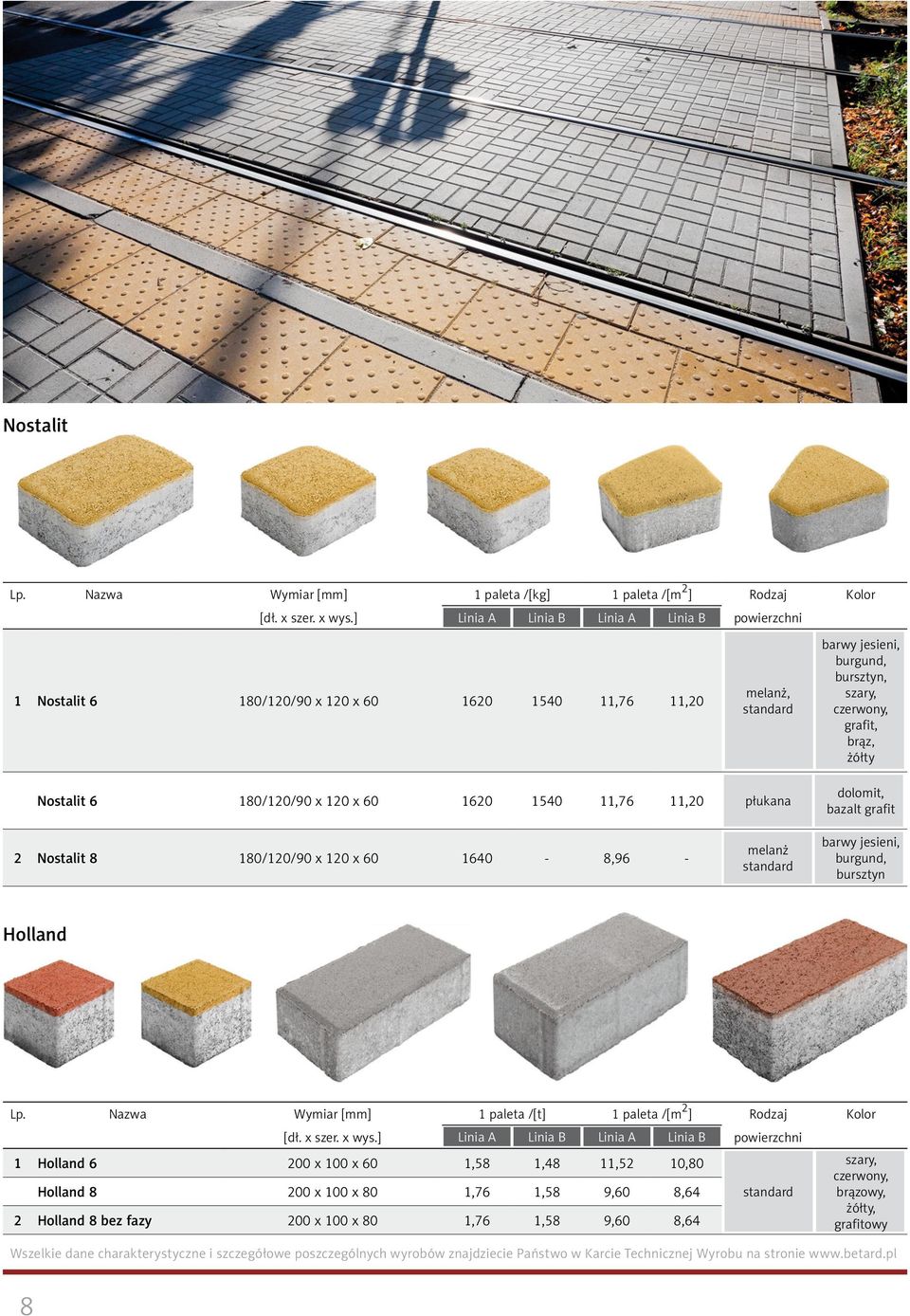

8 Nostalit Lp. Nazwa Wymiar [mm] 1 paleta /[kg] 1 paleta /[m 2 ] Rodzaj Kolor [dł. x szer. x wys.] Linia A Linia B Linia A Linia B 1 Nostalit 6 180/120/90 x 120 x ,76 11,20 powierzchni melanż, standard barwy jesieni, burgund, bursztyn, szary, czerwony, grafit, brąz, żółty Nostalit 6 180/120/90 x 120 x ,76 11,20 płukana dolomit, bazalt grafit 2 Nostalit 8 180/120/90 x 120 x ,96 - melanż standard barwy jesieni, burgund, bursztyn Holland Lp. Nazwa Wymiar [mm] 1 paleta /[t] 1 paleta /[m 2 ] Rodzaj Kolor [dł. x szer. x wys.] Linia A Linia B Linia A Linia B 1 Holland x 100 x 60 1,58 1,48 11,52 10,80 Holland x 100 x 80 1,76 1,58 9,60 8,64 2 Holland 8 bez fazy 200 x 100 x 80 1,76 1,58 9,60 8,64 powierzchni standard szary, czerwony, brązowy, żółty, grafitowy Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 8

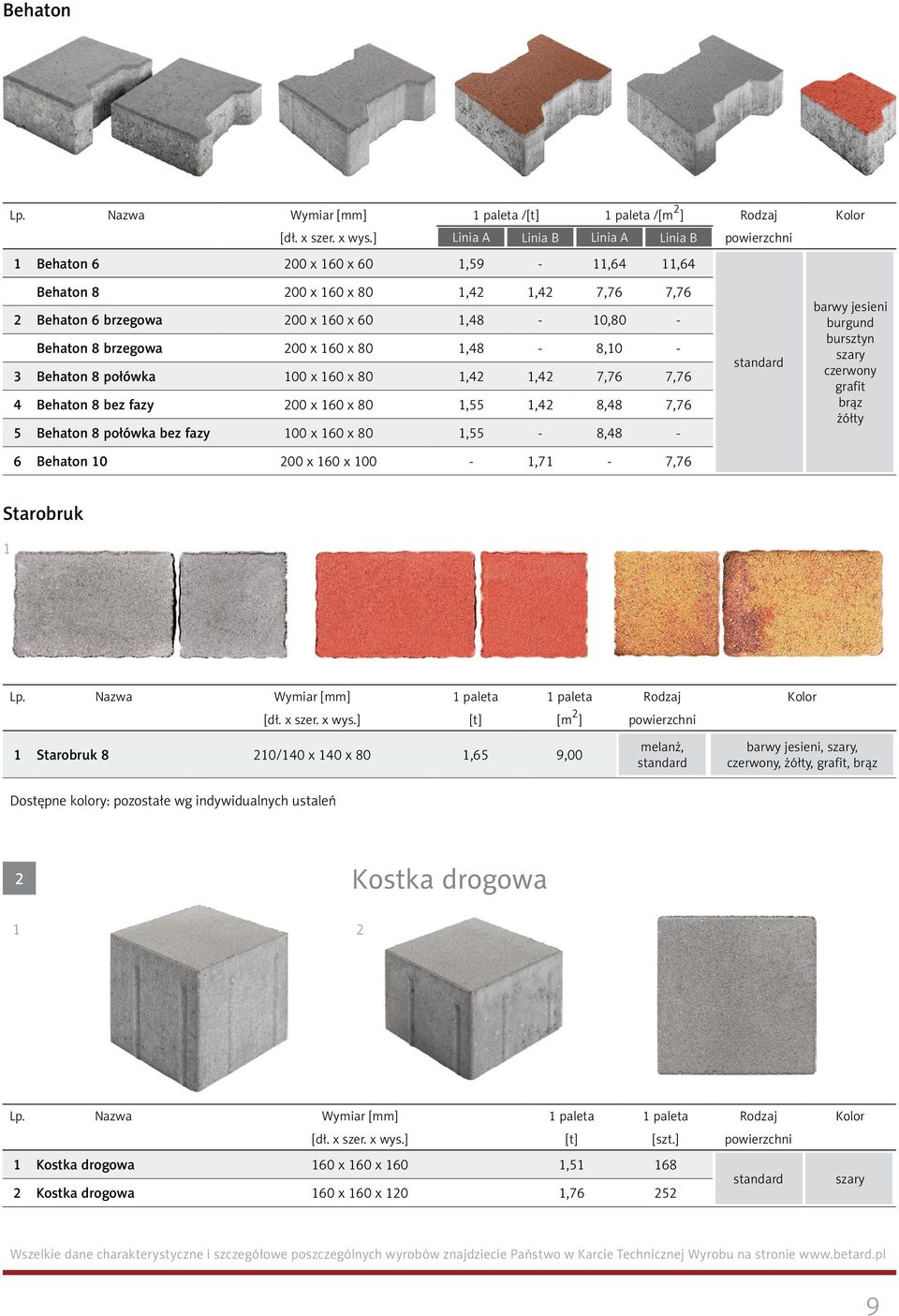

9 Behaton Lp. Nazwa Wymiar [mm] 1 paleta /[t] 1 paleta /[m 2 ] Rodzaj Kolor [dł. x szer. x wys.] Linia A Linia B Linia A Linia B powierzchni 1 Behaton x 160 x 60 1,59-11,64 11,64 Behaton x 160 x 80 1,42 1,42 7,76 7,76 2 Behaton 6 brzegowa 200 x 160 x 60 1,48-10,80 - Behaton 8 brzegowa 200 x 160 x 80 1,48-8,10-3 Behaton 8 połówka 100 x 160 x 80 1,42 1,42 7,76 7,76 4 Behaton 8 bez fazy 200 x 160 x 80 1,55 1,42 8,48 7,76 5 Behaton 8 połówka bez fazy 100 x 160 x 80 1,55-8,48-6 Behaton x 160 x 100-1,71-7,76 standard barwy jesieni burgund bursztyn szary czerwony grafit brąz żółty Starobruk 1 Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [t] [m 2 ] powierzchni 1 Starobruk 8 210/140 x 140 x 80 1,65 9,00 melanż, standard barwy jesieni, szary, czerwony, żółty, grafit, brąz Dostępne kolory: pozostałe wg indywidualnych ustaleń 2 Kostka drogowa 1 2 Lp. Nazwa Wymiar [mm] 1 paleta 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [t] [szt.] powierzchni 1 Kostka drogowa 160 x 160 x 160 1, standard szary 2 Kostka drogowa 160 x 160 x 120 1, Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 9

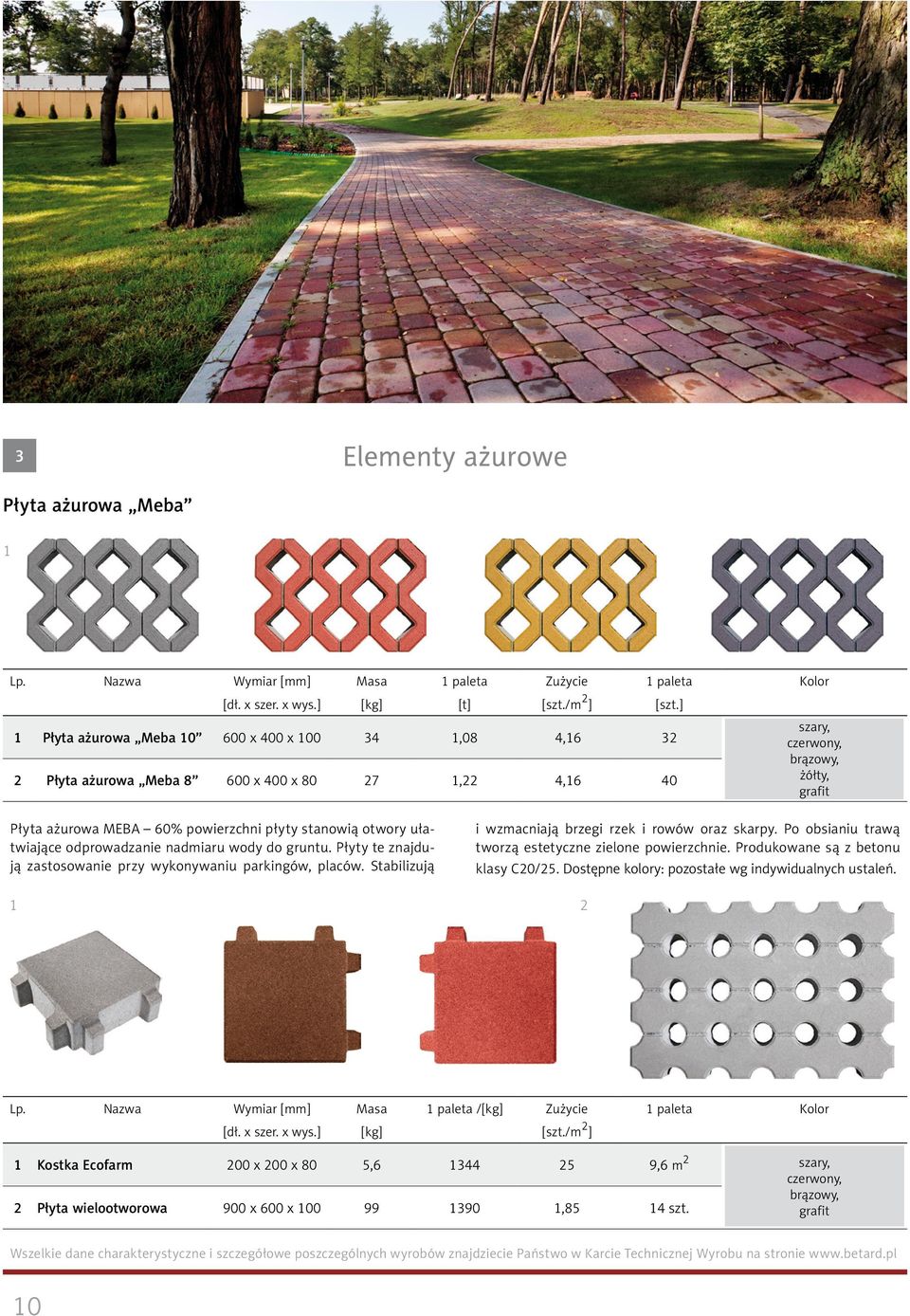

10 3 Elementy ażurowe Płyta ażurowa Meba 1 Lp. Nazwa Wymiar [mm] Masa 1 paleta Zużycie 1 paleta Kolor [dł. x szer. x wys.] [kg] [t] [szt./m 2 ] [szt.] 1 Płyta ażurowa Meba x 400 x ,08 4, Płyta ażurowa Meba x 400 x ,22 4,16 40 szary, czerwony, brązowy, żółty, grafit Płyta ażurowa MEBA 60% powierzchni płyty stanowią otwory ułatwiające odprowadzanie nadmiaru wody do gruntu. Płyty te znajdują zastosowanie przy wykonywaniu parkingów, placów. Stabilizują i wzmacniają brzegi rzek i rowów oraz skarpy. Po obsianiu trawą tworzą estetyczne zielone powierzchnie. Produkowane są z betonu klasy C20/25. Dostępne kolory: pozostałe wg indywidualnych ustaleń. 1 2 Lp. Nazwa Wymiar [mm] Masa 1 paleta /[kg] Zużycie 1 paleta Kolor [dł. x szer. x wys.] [kg] [szt./m 2 ] 1 Kostka Ecofarm 200 x 200 x 80 5, ,6 m 2 szary, czerwony, brązowy, 2 Płyta wielootworowa 900 x 600 x ,85 14 szt. grafit Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 10

11 4 Płytki chodnikowe 1 2 Lp. Nazwa Wymiar [mm] Masa 1 paleta Zużycie 1 paleta Kolor [dł. x szer. x wys.] [kg] [t] [szt./m 2 ] [szt.] 1 Płyta chodnikowa 50 x 50 z fazą 500 x 500 x ,44 4, Płyta chodnikowa 35 x 35 z fazą 350 x 350 x ,70 8, szary, czerwony, brązowy, żółty, grafit Lp. Nazwa Wymiar [mm] Masa [kg] 1 paleta/szt. 1 Płyta 35 x 35 STOP żółta z fazą 350 x 350 x 50 13, Płyta 35 x 35 płukana Dolomit szary bez fazy 350 x 350 x 50 13,5 126 Płyta 35 x 35 płukana Granit szary bez fazy 350 x 350 x 50 13, Płyta 35 x 35 Cappucino bez fazy 350 x 350 x 50 13, Płyta 35 x 35 Mocca bez fazy 350 x 350 x 50 13,

12 5 Płyty drogowe Lp. Nazwa Wymiar Masa 1 paleta zawiera 1 Płyta drogowa PDB 300 x 150 x (grubości 15, 18, 20) cm 1600/2010/2230 kg nie paletowane Płyta drogowa PDB 300 x 100 x (grubości 15, 18, 20) cm 1070/1340/1490 kg nie paletowane 2 Płyta drogowa typu Jomb x 75 x 12,5 cm 180 kg 8 szt. 3 Płyta drogowa typu Jomb x 100 x 15 cm 500 kg nie paletowane Płyty drogowe pełne typu PDB stosuje się je jako tymczasowe drogi dojazdowe, i przy utwardzaniu nawierzchni placów składowych, parkingów itp. Produkowane są z betonu klasy C20/25, zbrojone podwójną siatką, wg opracowanej dokumentacji.jomb - płyta otworowa żelbetowa, zbrojona podwójną siatką. 6 Krawężnik drogowy Krawężniki drogowe przeznaczone są do wykładania pasa rozdzielającego chodnik od ulicy, dopuszczalne obciążenie to ruch pieszy i uliczny za wyłączeniem ciężkich maszyn budowlanych, wojskowych i górniczych. Krawężniki są elementami drogowymi, wibroprasowanymi, produkowanymi zgodnie z normą PN- EN 1340 Krawężniki betonowe. Wymagania i metody badań Lp. Nazwa Wymiar Masa 1 paleta zawiera 1 Krawężnik 15 x 30 x x 300 x 500 mm 45 kg 6 szt szt. (15 x 30 x 100) 2 Krawężnik 15 x 30 x x 300 x 1000 mm 90 kg 15 szt. 3 Krawężnik 20 x 30 x x 300 x 500 mm 65 kg 6 szt. + 9 szt. (20 x 30 x 100) 4 Krawężnik 20 x 30 x x 300 x 1000 mm 130 kg 12 szt. 5 Krawężnik 12 x 25 x x 250 x 1000 mm 64 kg 18 szt. 6 Krawężnik najazdowy 15 x 22 x x 250 x 1000 mm 71 kg 20 szt. 12 Dostępne kolory: szary, (inne kolory wg indywidualnych ustaleń).

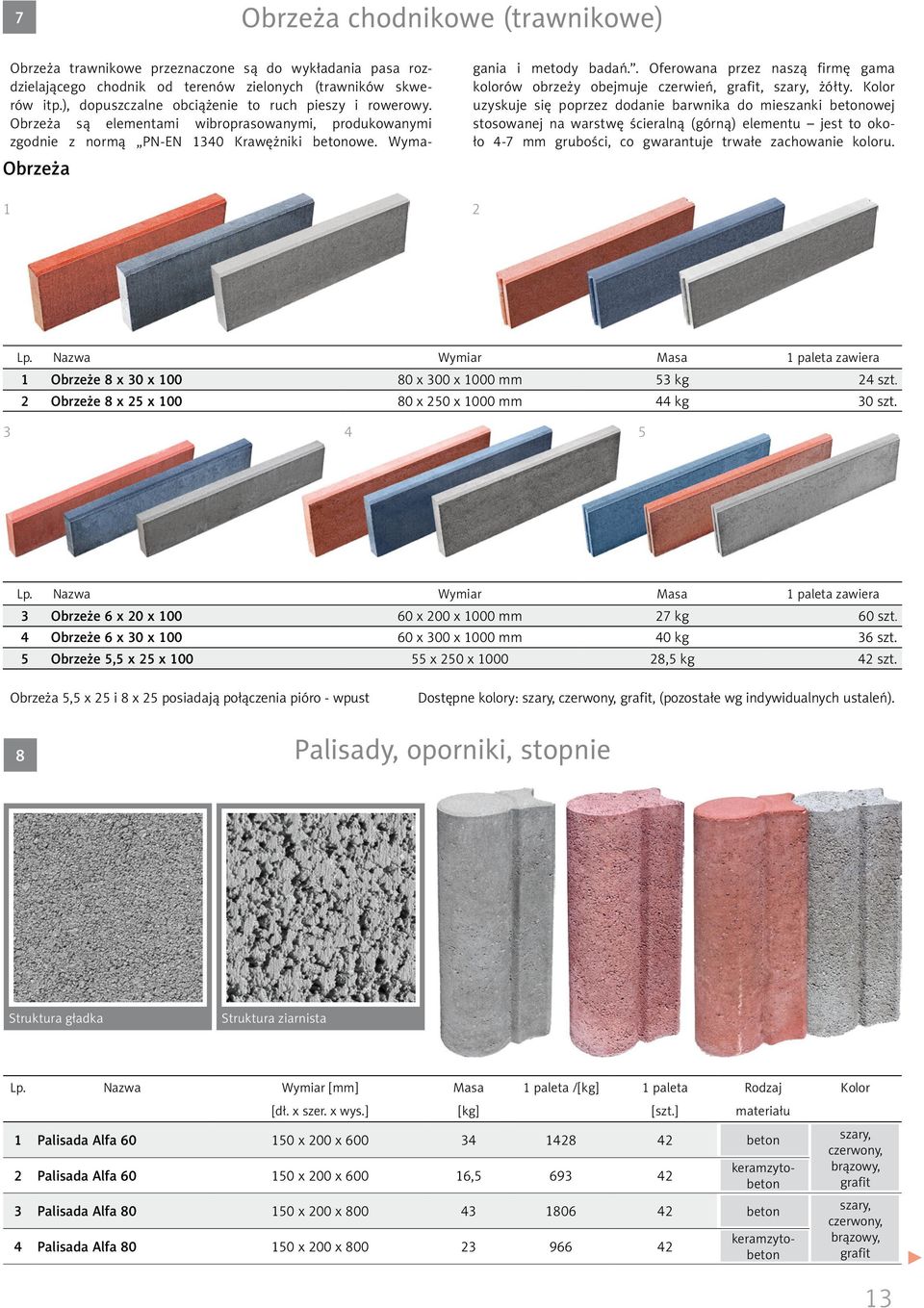

13 7 Obrzeża chodnikowe (trawnikowe) Obrzeża Obrzeża trawnikowe przeznaczone są do wykładania pasa rozdzielającego chodnik od terenów zielonych (trawników skwerów itp.), dopuszczalne obciążenie to ruch pieszy i rowerowy. Obrzeża są elementami wibroprasowanymi, produkowanymi zgodnie z normą PN-EN 1340 Krawężniki betonowe. Wymagania i metody badań.. Oferowana przez naszą firmę gama kolorów obrzeży obejmuje czerwień, grafit, szary, żółty. Kolor uzyskuje się poprzez dodanie barwnika do mieszanki betonowej stosowanej na warstwę ścieralną (górną) elementu jest to około 4-7 mm grubości, co gwarantuje trwałe zachowanie koloru. 1 2 Lp. Nazwa Wymiar Masa 1 paleta zawiera 1 Obrzeże 8 x 30 x x 300 x 1000 mm 53 kg 24 szt. 2 Obrzeże 8 x 25 x x 250 x 1000 mm 44 kg 30 szt Lp. Nazwa Wymiar Masa 1 paleta zawiera 3 Obrzeże 6 x 20 x x 200 x 1000 mm 27 kg 60 szt. 4 Obrzeże 6 x 30 x x 300 x 1000 mm 40 kg 36 szt. 5 Obrzeże 5,5 x 25 x x 250 x ,5 kg 42 szt. Obrzeża 5,5 x 25 i 8 x 25 posiadają połączenia pióro - wpust Dostępne kolory: szary, czerwony, grafit, (pozostałe wg indywidualnych ustaleń). 8 Palisady, oporniki, stopnie Struktura gładka Struktura ziarnista Lp. Nazwa Wymiar [mm] Masa 1 paleta /[kg] 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [kg] [szt.] materiału 1 Palisada Alfa x 200 x beton 2 Palisada Alfa x 200 x , Palisada Alfa x 200 x beton 4 Palisada Alfa x 200 x keramzytobeton keramzytobeton szary, czerwony, brązowy, grafit szary, czerwony, brązowy, grafit 13

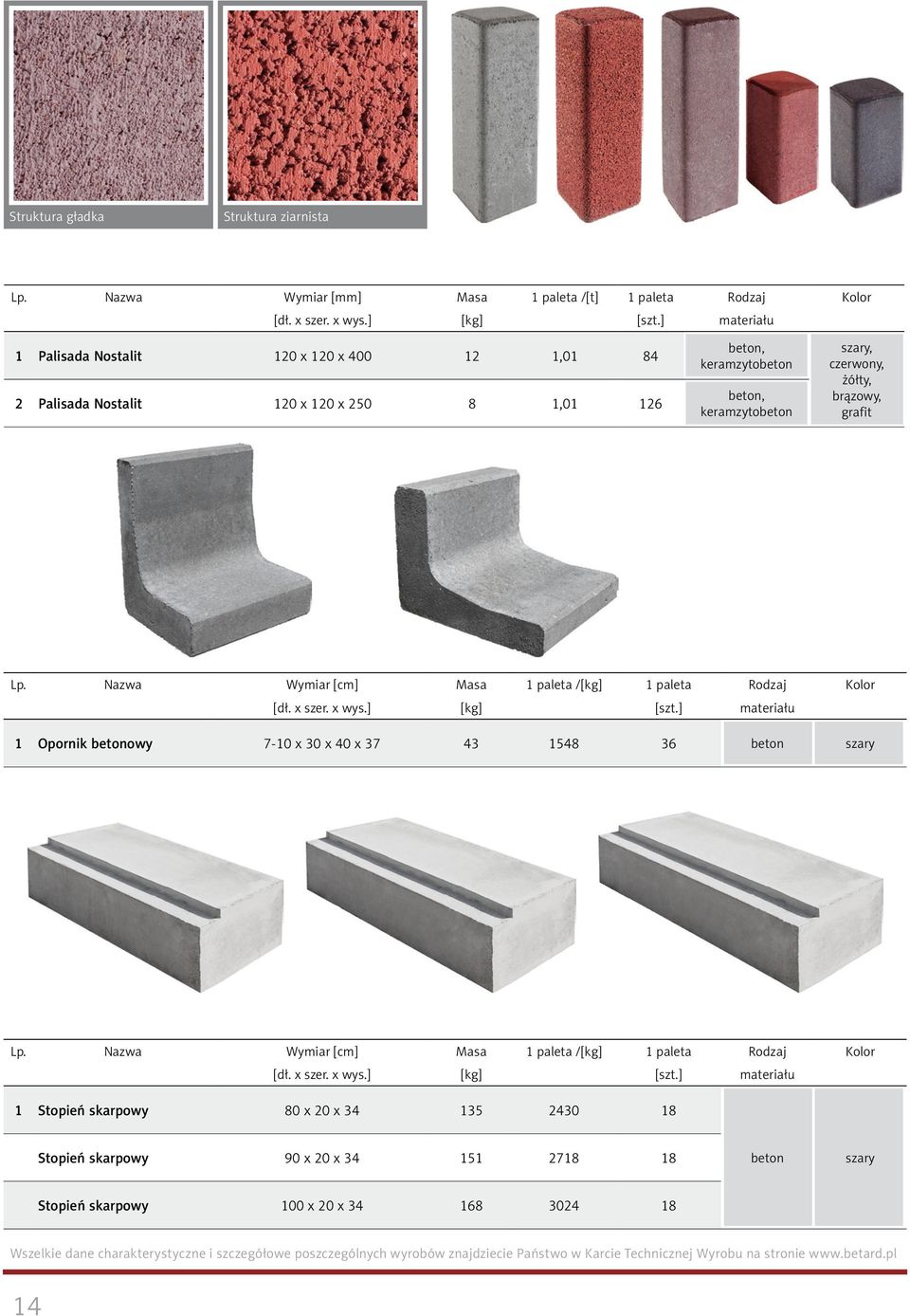

14 Struktura gładka Struktura ziarnista Lp. Nazwa Wymiar [mm] Masa 1 paleta /[t] 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [kg] [szt.] materiału 1 Palisada Nostalit 120 x 120 x , Palisada Nostalit 120 x 120 x , beton, keramzytobeton beton, keramzytobeton szary, czerwony, żółty, brązowy, grafit Lp. Nazwa Wymiar [cm] Masa 1 paleta /[kg] 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [kg] [szt.] materiału 1 Opornik betonowy 7-10 x 30 x 40 x beton szary Lp. Nazwa Wymiar [cm] Masa 1 paleta /[kg] 1 paleta Rodzaj Kolor [dł. x szer. x wys.] [kg] [szt.] materiału 1 Stopień skarpowy 80 x 20 x Stopień skarpowy 90 x 20 x beton szary Stopień skarpowy 100 x 20 x Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 14

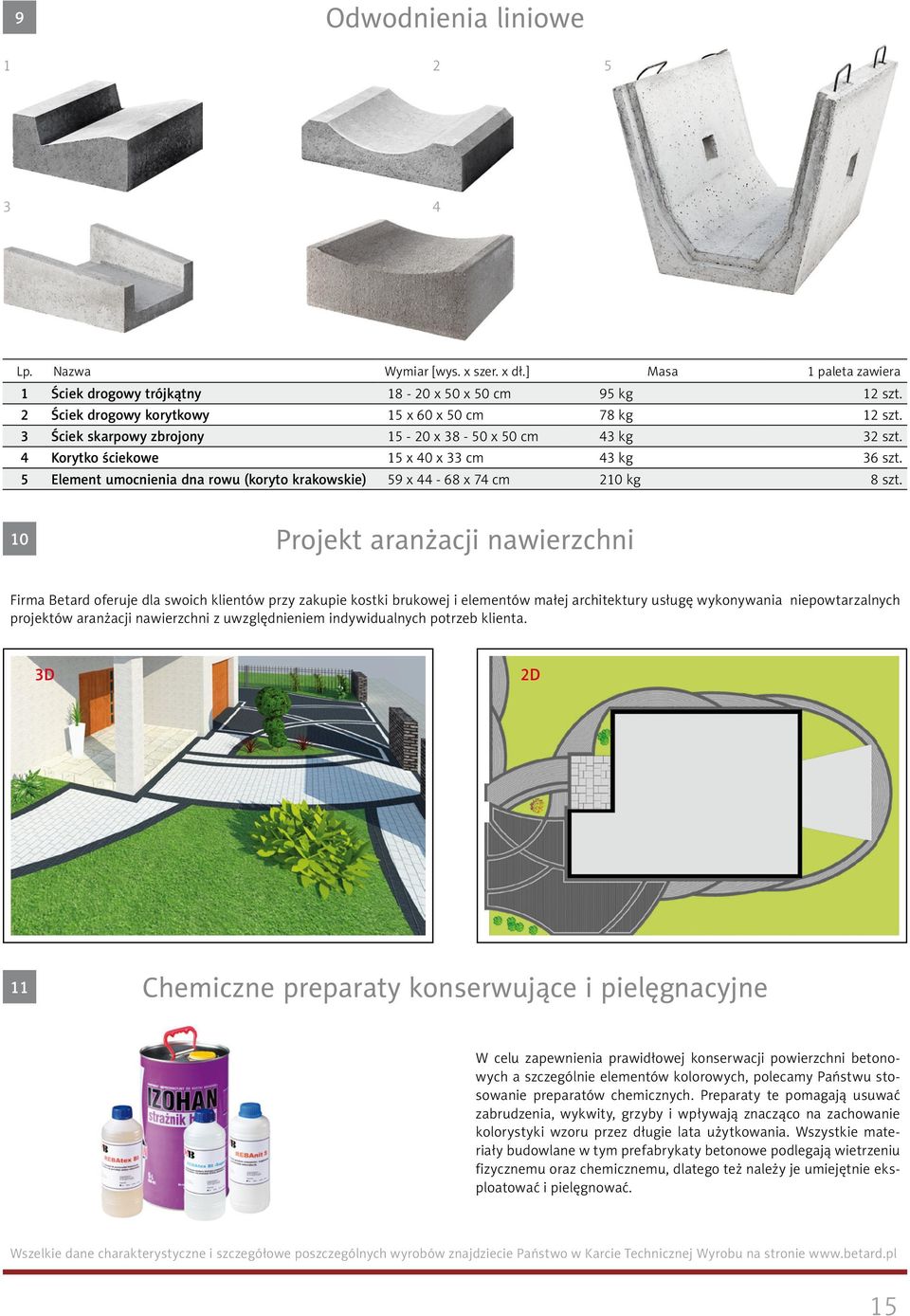

15 9 Odwodnienia liniowe Lp. Nazwa Wymiar [wys. x szer. x dł.] Masa 1 paleta zawiera 1 Ściek drogowy trójkątny x 50 x 50 cm 95 kg 12 szt. 2 Ściek drogowy korytkowy 15 x 60 x 50 cm 78 kg 12 szt. 3 Ściek skarpowy zbrojony x x 50 cm 43 kg 32 szt. 4 Korytko ściekowe 15 x 40 x 33 cm 43 kg 36 szt. 5 Element umocnienia dna rowu (koryto krakowskie) 59 x x 74 cm 210 kg 8 szt. 10 Projekt aranżacji nawierzchni Firma Betard oferuje dla swoich klientów przy zakupie kostki brukowej i elementów małej architektury usługę wykonywania niepowtarzalnych projektów aranżacji nawierzchni z uwzględnieniem indywidualnych potrzeb klienta. 3D 2D 11 Chemiczne preparaty konserwujące i pielęgnacyjne W celu zapewnienia prawidłowej konserwacji powierzchni betonowych a szczególnie elementów kolorowych, polecamy Państwu stosowanie preparatów chemicznych. Preparaty te pomagają usuwać zabrudzenia, wykwity, grzyby i wpływają znacząco na zachowanie kolorystyki wzoru przez długie lata użytkowania. Wszystkie materiały budowlane w tym prefabrykaty betonowe podlegają wietrzeniu fizycznemu oraz chemicznemu, dlatego też należy je umiejętnie eksploatować i pielęgnować. Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 15

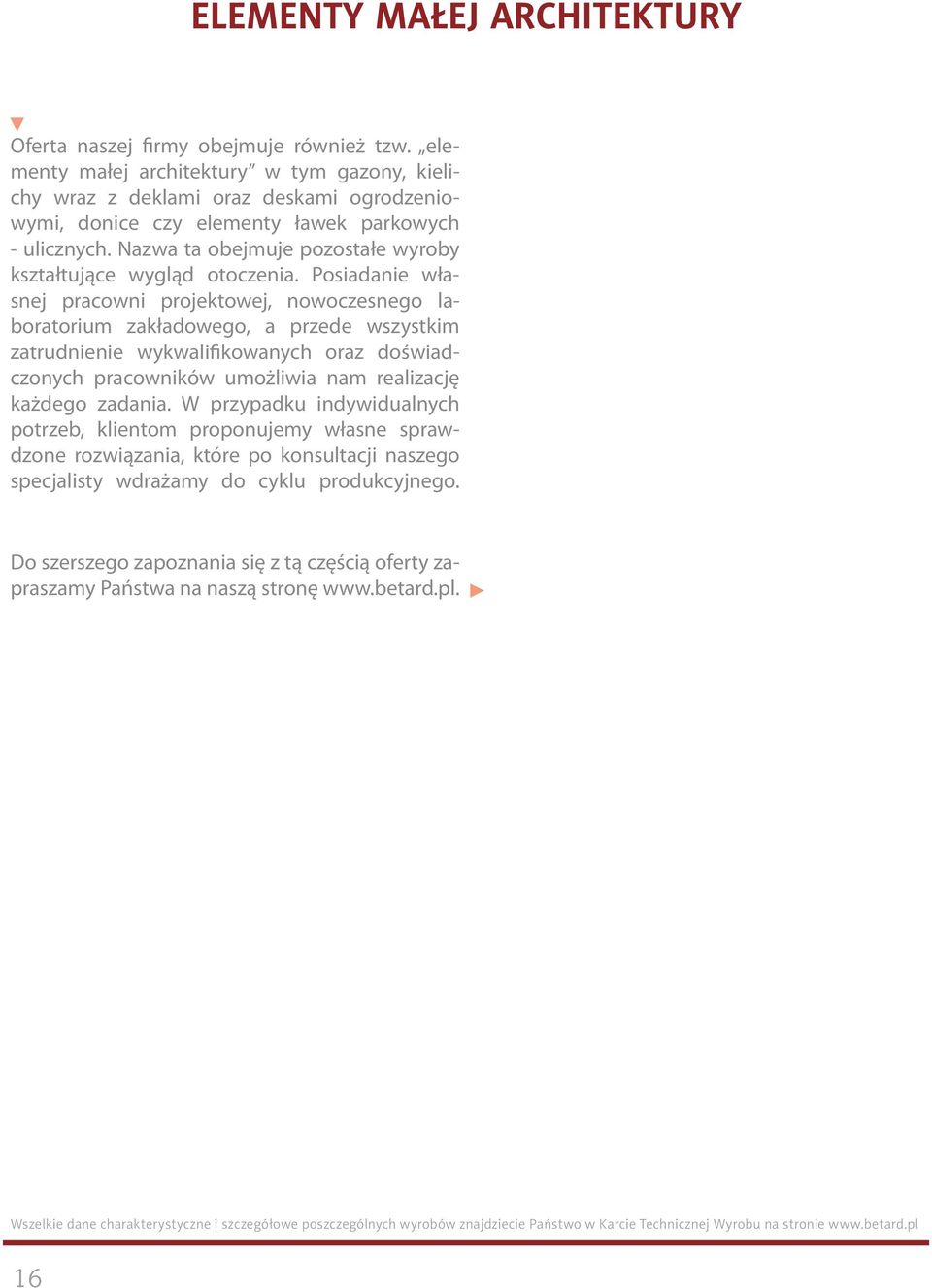

16 ELEMENTY MAŁEJ ARCHITEKTURY Oferta naszej firmy obejmuje również tzw. elementy małej architektury w tym gazony, kielichy wraz z deklami oraz deskami ogrodzeniowymi, donice czy elementy ławek parkowych - ulicznych. Nazwa ta obejmuje pozostałe wyroby kształtujące wygląd otoczenia. Posiadanie własnej pracowni projektowej, nowoczesnego laboratorium zakładowego, a przede wszystkim zatrudnienie wykwalifikowanych oraz doświadczonych pracowników umożliwia nam realizację każdego zadania. W przypadku indywidualnych potrzeb, klientom proponujemy własne sprawdzone rozwiązania, które po konsultacji naszego specjalisty wdrażamy do cyklu produkcyjnego. Do szerszego zapoznania się z tą częścią oferty zapraszamy Państwa na naszą stronę Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 16

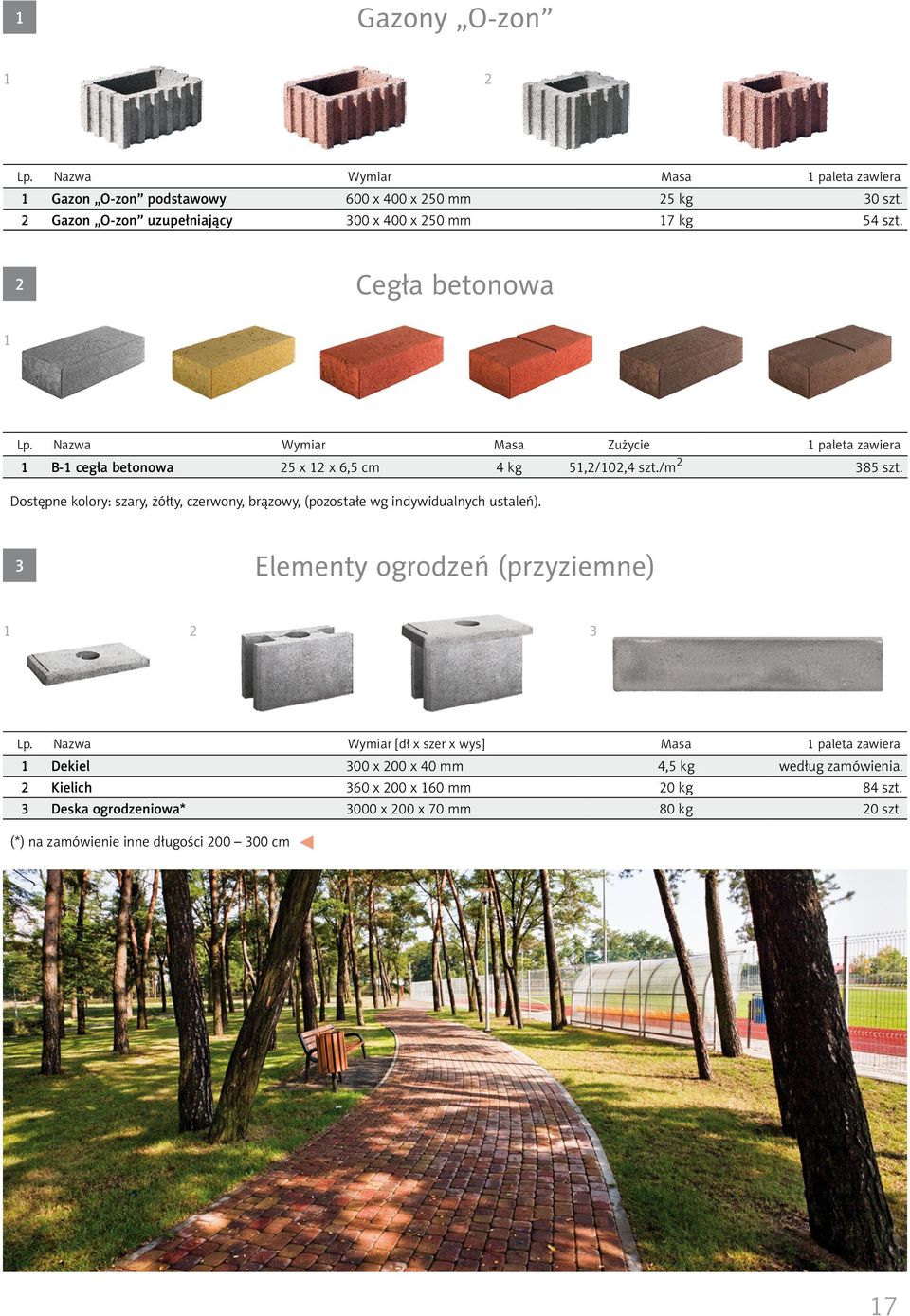

17 1 Gazony O-zon 1 2 Lp. Nazwa Wymiar Masa 1 paleta zawiera 1 Gazon O-zon podstawowy 600 x 400 x 250 mm 25 kg 30 szt. 2 Gazon O-zon uzupełniający 300 x 400 x 250 mm 17 kg 54 szt. 2 Cegła betonowa 1 Lp. Nazwa Wymiar Masa Zużycie 1 paleta zawiera 1 B-1 cegła betonowa 25 x 12 x 6,5 cm 4 kg 51,2/102,4 szt./m szt. Dostępne kolory: szary, żółty, czerwony, brązowy, (pozostałe wg indywidualnych ustaleń). 3 Elementy ogrodzeń (przyziemne) Lp. Nazwa Wymiar [dł x szer x wys] Masa 1 paleta zawiera 1 Dekiel 300 x 200 x 40 mm 4,5 kg według zamówienia. 2 Kielich 360 x 200 x 160 mm 20 kg 84 szt. 3 Deska ogrodzeniowa* 3000 x 200 x 70 mm 80 kg 20 szt. (*) na zamówienie inne długości cm 17

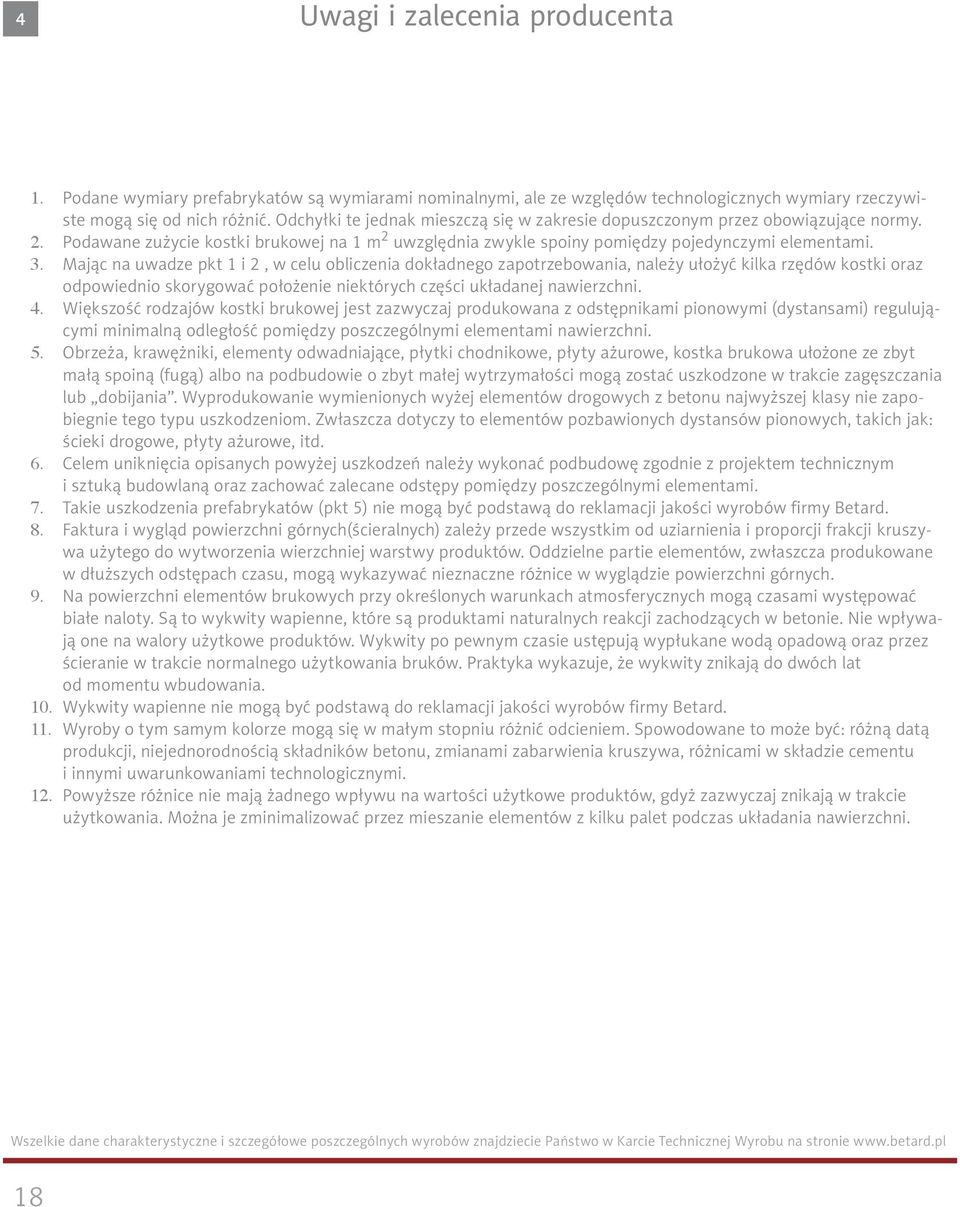

18 4 Uwagi i zalecenia producenta 1. Podane wymiary prefabrykatów są wymiarami nominalnymi, ale ze względów technologicznych wymiary rzeczywiste mogą się od nich różnić. Odchyłki te jednak mieszczą się w zakresie dopuszczonym przez obowiązujące normy. 2. Podawane zużycie kostki brukowej na 1 m 2 uwzględnia zwykle spoiny pomiędzy pojedynczymi elementami. 3. Mając na uwadze pkt 1 i 2, w celu obliczenia dokładnego zapotrzebowania, należy ułożyć kilka rzędów kostki oraz odpowiednio skorygować położenie niektórych części układanej nawierzchni. 4. Większość rodzajów kostki brukowej jest zazwyczaj produkowana z odstępnikami pionowymi (dystansami) regulującymi minimalną odległość pomiędzy poszczególnymi elementami nawierzchni. 5. Obrzeża, krawężniki, elementy odwadniające, płytki chodnikowe, płyty ażurowe, kostka brukowa ułożone ze zbyt małą spoiną (fugą) albo na podbudowie o zbyt małej wytrzymałości mogą zostać uszkodzone w trakcie zagęszczania lub dobijania. Wyprodukowanie wymienionych wyżej elementów drogowych z betonu najwyższej klasy nie zapobiegnie tego typu uszkodzeniom. Zwłaszcza dotyczy to elementów pozbawionych dystansów pionowych, takich jak: ścieki drogowe, płyty ażurowe, itd. 6. Celem uniknięcia opisanych powyżej uszkodzeń należy wykonać podbudowę zgodnie z projektem technicznym i sztuką budowlaną oraz zachować zalecane odstępy pomiędzy poszczególnymi elementami. 7. Takie uszkodzenia prefabrykatów (pkt 5) nie mogą być podstawą do reklamacji jakości wyrobów firmy Betard. 8. Faktura i wygląd powierzchni górnych(ścieralnych) zależy przede wszystkim od uziarnienia i proporcji frakcji kruszywa użytego do wytworzenia wierzchniej warstwy produktów. Oddzielne partie elementów, zwłaszcza produkowane w dłuższych odstępach czasu, mogą wykazywać nieznaczne różnice w wyglądzie powierzchni górnych. 9. Na powierzchni elementów brukowych przy określonych warunkach atmosferycznych mogą czasami występować białe naloty. Są to wykwity wapienne, które są produktami naturalnych reakcji zachodzących w betonie. Nie wpływają one na walory użytkowe produktów. Wykwity po pewnym czasie ustępują wypłukane wodą opadową oraz przez ścieranie w trakcie normalnego użytkowania bruków. Praktyka wykazuje, że wykwity znikają do dwóch lat od momentu wbudowania. 10. Wykwity wapienne nie mogą być podstawą do reklamacji jakości wyrobów firmy Betard. 11. Wyroby o tym samym kolorze mogą się w małym stopniu różnić odcieniem. Spowodowane to może być: różną datą produkcji, niejednorodnością składników betonu, zmianami zabarwienia kruszywa, różnicami w składzie cementu i innymi uwarunkowaniami technologicznymi. 12. Powyższe różnice nie mają żadnego wpływu na wartości użytkowe produktów, gdyż zazwyczaj znikają w trakcie użytkowania. Można je zminimalizować przez mieszanie elementów z kilku palet podczas układania nawierzchni. Wszelkie dane charakterystyczne i szczegółowe poszczególnych wyrobów znajdziecie Państwo w Karcie Technicznej Wyrobu na stronie 18

19 19

20 Betard Sp. z o.o. Siedziba: Długołęka, ul. Polna 30, Mirków tel.: , fax: betard@betard.pl Filia: Wieruszów, ul. Ostrzeszowska 8, tel.: , fax: wieruszow@betard.pl Filia: Gołogłowy 37, Kłodzko tel.: , fax: klodzko@betard.pl
