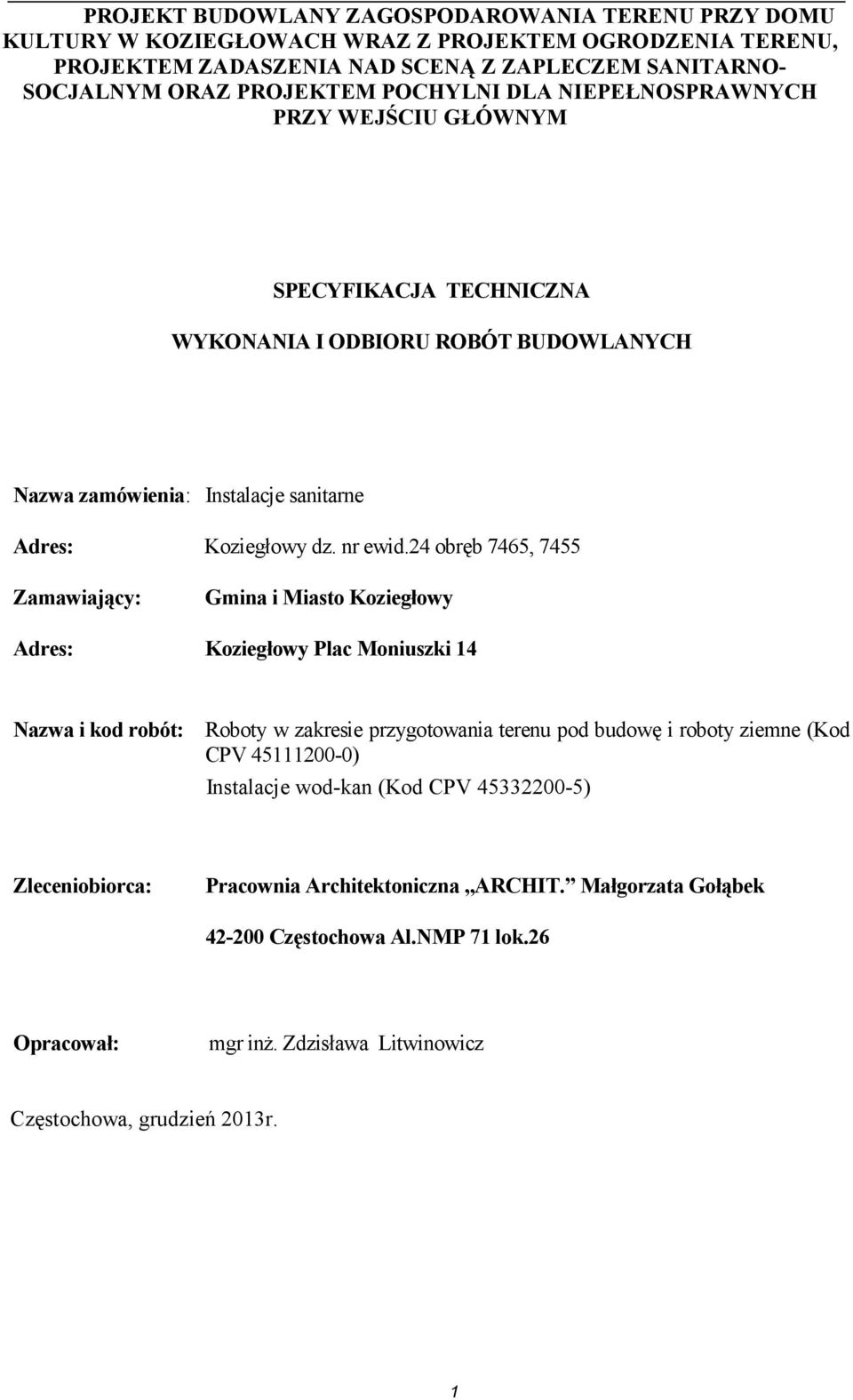

1 PROJEKT BUDOWLANY ZAGOSPODAROWANIA TERENU PRZY DOMU KULTURY W KOZIEGŁOWACH WRAZ Z PROJEKTEM OGRODZENIA TERENU, PROJEKTEM ZADASZENIA NAD SCENĄ Z ZAPLECZEM SANITARNO- SOCJALNYM ORAZ PROJEKTEM POCHYLNI DLA NIEPEŁNOSPRAWNYCH PRZY WEJŚCIU GŁÓWNYM SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Nazwa zamówienia: Instalacje sanitarne Adres: Koziegłowy dz. nr ewid.24 obręb 7465, 7455 Zamawiający: Gmina i Miasto Koziegłowy Adres: Koziegłowy Plac Moniuszki 14 Nazwa i kod robót: Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne (Kod CPV ) Instalacje wod-kan (Kod CPV ) Zleceniobiorca: Pracownia Architektoniczna ARCHIT. Małgorzata Gołąbek Częstochowa Al.NMP 71 lok.26 Opracował: mgr inż. Zdzisława Litwinowicz Częstochowa, grudzień 2013r. 1

2 SPIS TREŚCI 1 WSTĘP 3 2 MATERIAŁY 5 3 SPRZĘT 7 4 TRANSPORT 7 5 WYKONANIE ROBÓT 7 6 KONTROLA JAKOŚCI ROBÓT 8 7 OBMIAR ROBÓT 7 8 ODBIÓR ROBÓT 8 9 PODSTAWA PŁATNOŚCI 8 10 PRZEPISY ZWIĄZANE 8 2

3 1. WSTĘP 1.1 PRZEDMIOT SST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania ogólne dotyczące wykonania i odbioru robót instalacyjnych w zakresie instalacji wod-kan. 1.2 ZAKRES STOSOWANIA SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w pkt ZAKRES ROBÓT OBJĘTYCH SST Ustalenia zawarte w niniejszej specyfikacji dotyczą wykonania Robót wymienionych w p. 1.1 i wspólnym słownikiem zamówień CPV instalacje wod-kan związanych z: wykonanie harmonogramu robót na wykonanie instalacji instalacji wod - kan zakupienie i dostarczenie materiałów na plac budowy oraz ich składowanie z zabezpieczeniem przed kradzieżą (ubezpieczenie placu budowy) 1.4 Określenia podstawowe Instalacja wodociągowa Instalację wodociągową stanowi układy połączonych przewodów, armatury i urządzeń, służące do zaopatrywania budynku w zimną i ciepłą wodę, spełniającą wymagania jakościowe określone w przepisach odrębnych dotyczących warunków, jakim powinna odpowiadać woda do spożycia przez ludzi Woda do spożycia przez ludzi Woda spełniająca wymagania jakościowe określone w rozporządzeniu Instalacja wodociągowa wody zimnej Instalacja zimnej wody doprowadzanej z sieci wodociągowej rozpoczyna się bezpośrednio za zestawem wodomierza głównego, a instalacja zimnej wody pochodzącej z własnego ujęcia (studni) - od urządzenia, za pomocą którego jest pobierana woda z tego ujęcia Instalacja wodociągowa wody cieplej Instalacja ciepłej wody rozpoczyna się bezpośrednio za zaworem na zasileniu zimną wodą urządzenia do przygotowania ciepłej wody Ciśnienie robocze instalacji, p rob. (lub p oper ) Obliczeniowe (projektowe) ciśnienie pracy instalacji przewidziane w dokumentacji projektowej, które dla zachowania zakładanej trwałości instalacji nie może być przekroczone w żadnym jej punkcie. 3

4 Ciśnienie dopuszczalne instalacji Najwyższa wartość ciśnienia statycznego wody w najniższym punkcie instalacji Ciśnienie próbne, P próbne Ciśnienie w najniższym punkcie instalacji, przy którym dokonywane jest badanie jej szczelności Ciśnienie robocze instalacji, p rob (lub p oper ) Obliczeniowe (projektowe) cienienie pracy instalacji przewidziane w dokumentacji projektowej, które dla zachowania zakładanej trwałości instalacji nie może być przekroczone w żadnym jej punkcie Ciśnienie dopuszczalne instalacji. Najwyższa wartość ciśnienia statycznego wody w najniższym punkcie instalacji Ciśnienie próbne Ciśnienie w najniższym punkcie instalacji, przy którym dokonywane jest badanie jej szczelności Ciśnienie nominalne PN Ciśnienie charakteryzujące wymiary i odniesienia równej 20 C. wytrzymałość elementu instalacji w temperaturze Średnica nominalna DN lub d n Średnica, która jest dogodnie zaokrągloną liczbą, w przybliżeniu równą średnicy rzeczywistej ( dla rur-średnicy zewnętrznej, dla kielichów i kształtek średnicy wewnętrznej) wyrażonej w milimetrach Temperatura robocza t rob (lub t oper ) Obliczeniowa (projektowa) temperatura pracy instalacji przewidziana w dokumentacji projektowej, która dla zachowania zakładanej trwałości instalacji nie może być przekroczona w żadnym jej punkcie. Temperatura robocza instalacji wody zimnej wynosi 20 C, a instalacji wody ciepłej 60 C Nominalna grubość ścianki rury (e n ) Grubość ścianki, która jest dogodnie zaokrągloną, liczbą, w przybliżeniu równą rzeczywistej grubości ścianki rury wyrażonej w milimetrach Szereg rur (S) - dla rur z tworzywa sztucznego Liczbowe oznaczenie szeregu rur, które jest bezwymiarową, zaokrągloną liczbą związana z geometrią rur. Jest on wyrażony zależnością: 4

5 gdzie: d - średnica nominalna zewnętrzna, e - nominalna grubość ścianki. S = d n -e o /2e n (1) Znormalizowany współczynnik wymiarów (SDR) - dla rur z tworzywa sztucznego Liczbowe oznaczenie szeregu rur, które jest zaokrąglona liczbą w przybliżeniu równą stosunkowi nominalnej średnicy do nominalnej grubości ścianki. SDR = d n / e o gdzie oznaczenia jak we wzorze (1). UWAGA: relacja między S i SDR jest następująca: SDR = 2S Temperatura awaryjna, t a (lub ta,) - dla instalacji wykonanej z przewodów z tworzywa sztucznego Najwyższa dopuszczalna temperatura czynnika przekraczająca temperaturę roboczą, jaka może wystąpić w czasie pracy instalacji w której nastąpiło uszkodzenie systemu sterującego i zabezpieczającego instalację, która dla zachowania zakładanej trwałości instalacji nie może być przekroczona w żadnym jej punkcie. 1.5 Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonania Robót i ich zgodność z Dokumentacją Projektową, ST S.01, S.04 i poleceniami Kierownika Projektu. 2. MATERIAŁY 2.1 Wymagania ogólne Ogólne wymagania dotyczące materiałów podano w ST S.01 Wymagania Ogólne. Materiały do budowy poszczególnych elementów nabywane są przez Wykonawcę u Wytwórcy. Każdy materiał musi posiadać atest Wytwórcy, stwierdzający zgodność jego wykonania z odpowiednimi normami. 2.2 Odbiór materiałów na budowie Materiały takie jak rur, zawory, urządzenia sanitarne umywalki, wanny,zlewozmywaki, płuczki, ustępy, baterie, należy dostarczyć na budowę ze świadectwami jakości, kartami gwarancyjnymi, protokołami odbioru technicznego, atestami. Dostarczone na miejsce budowy materiały należy sprawdzić pod względem kompletności i zgodności z danymi Wytwórcy. Należy przeprowadzić oględziny stanu technicznego materiałów. W przypadku stwierdzenia wad lub nasuwających się wątpliwości mogących mieć wpływ na jakość wykonywanych robót, materiały należy przed wbudowaniem poddać badaniom sprawdzającym określonym przez Kierownika Projektu. 2.3 Składowanie materiałów na budowie 5

6 Rury do wody, rury do kanalizacji, baterie, umywalki, zlewozmywaki, płuczki zbiorniczkowe, muszle klozetowe, wanny, zawory kulowe, izolacje do rur należy składować w pomieszczeniu zamkniętym. 2.4 Materiały stosowane przy wykonywaniu instalacji wody zimnej i ciepłej Do budowy instalacji wody zimnej i ciepłej stosować rury ocynkowane łączonych za pomocą gwintu z armaturą odcinającą przez skręcanie. 2.5 Materiały stosowane przy wykonywaniu instalacji kanalizacji sanitarnej Do budowy kanalizacji sanitarnej przyjęto rury z PVC wg. PN-80/C-89205,EN1329 lub PP-B wg. EN-1451 szeregu S16 łączone na wcisk za pomocą kształtek kanalizacyjnych szeregi S14 z uszczelnieniem uszczelka gumową. 2.6 Armatura odcinająca Zawory kulowe o połączeniu. 2.7 Armatura baterie Przyjęto baterie montowane na urządzeniach stojące chromowane z mieszaczem montowanym w głowicy. 2.8 Urządzenia Przyjęto wyposażenie w urządzenia sanitarne : - umywalki - ceramiczne - ustępy ceramiczne - płuczka zbiorniczkowa z tworzywa sztucznego - zlewozmywak blacha nierdzewna 2.9 Izolacja rur Do izolowania rur zastosować piankę typu Thermaflex FRZ grubości 20mm 2.10 Wszystkie materiały Powinny posiadać wymagane odrębnymi przepisami aprobaty techniczne, atesty i badania. Wykonawca przedłoży je do akceptacji Kierownikowi Projektu przed sprowadzeniem materiałów na plac budowy Materiały Materiały nie posiadające niezbędnych zaświadczeń i badań lub nie odpowiadające wymogom określonym w aprobatach technicznych nie mogą być wbudowane i powinny być usunięte z placu budowy na koszt wykonawcy. 3. SPRZĘT 6

7 Do prac montażowych można użyć następującego sprzętu: nożyce do rur w zakresie średnic φ16-20mm obcinaki do rur w zakresie średnic φ25-50mm, młot do kucia,, urządzenia do kalibrowania i fazowania rur, zaciskarka do rur ręczna lub mechaniczna sprzęt pomocniczy do montażu rur, 4. TRANSPORT 4.1 Materiały powinny być przewożone w sposób zgodny z instrukcją producenta. Można użyć dowolnego środka transportu spełniającego wymagania określone przez producenta. 4.2 Materiał należy zabezpieczyć przed możliwością przesuwania się oraz układać w warstwach według wytycznych producenta oraz w zależności od środka transportu i wytrzymałości palety. 5. WYKONANIE ROBÓT 5.1 Wykonawca przedstawi kierownikowi projektu do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki w jakich będzie wykonywana instalacja centralnego ogrzewania. 5.2 Zakres robót przy wykonywaniu instalacji wod - kan montaż instalacji wody zimnej i ciepłej z rur ocynkowanych, montaż zaworów odcinających kulowych, montaż urządzeń sanitarnych, umywalek, ustępów, zlewozmywaków montaż baterii umywalkowych, matryskowych, zlewozmywakowych montaż instalacji kanalizacji sanitarnej z rur PP-B, lub PVC wykonanie próby szczelności zgodnie z PN-B-02413, izolacja termiczna pianką Termaflex FRZ, 6. KONTROLA JAKOŚCI ROBÓT 6.1 Sprawdzenie zgodności wykonanych robót z dokumentacją techniczną i wskazaniami podanymi w S.01 i S Badanie materiałów użytych do budowy na podstawie atestów producentów, porównanie ich cech z normami przedmiotowymi, oględziny zewnętrzne. Kontrola w zakresie budowy : Sposób badań przeprowadzanych dla poszczególnych robót lub ich fragmentów musi dokładnie odpowiadać wymaganiom podanym w warunkach technicznych wykonania i odbioru instalacji wodociągowych 7. OBMIAR ROBÓT Jednostką obmiaru dla poszczególnych elementów są: Rury do wody zimnej i ciepłej - metr (m), 7

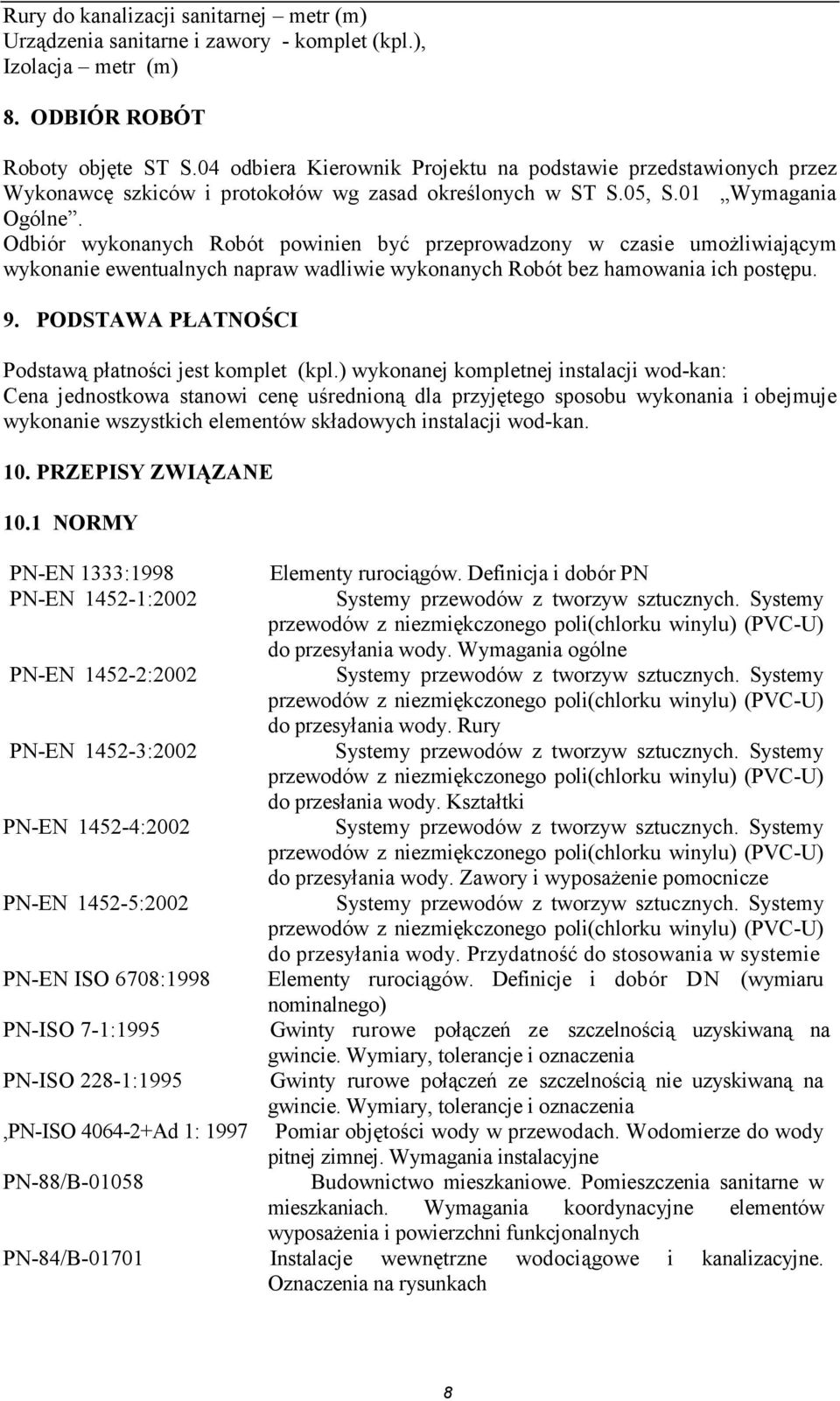

8 Rury do kanalizacji sanitarnej metr (m) Urządzenia sanitarne i zawory - komplet (kpl.), Izolacja metr (m) 8. ODBIÓR ROBÓT Roboty objęte ST S.04 odbiera Kierownik Projektu na podstawie przedstawionych przez Wykonawcę szkiców i protokołów wg zasad określonych w ST S.05, S.01 Wymagania Ogólne. Odbiór wykonanych Robót powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych napraw wadliwie wykonanych Robót bez hamowania ich postępu. 9. PODSTAWA PŁATNOŚCI Podstawą płatności jest komplet (kpl.) wykonanej kompletnej instalacji wod-kan: Cena jednostkowa stanowi cenę uśrednioną dla przyjętego sposobu wykonania i obejmuje wykonanie wszystkich elementów składowych instalacji wod-kan. 10. PRZEPISY ZWIĄZANE 10.1 NORMY PN-EN 1333:1998 PN-EN :2002 PN-EN :2002 PN-EN :2002 PN-EN :2002 PN-EN :2002 PN-EN ISO 6708:1998 PN-ISO 7-1:1995 PN-ISO 228-1:1995,PN-ISO Ad 1: 1997 PN-88/B Elementy rurociągów. Definicja i dobór PN Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Wymagania ogólne Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Rury Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesłania wody. Kształtki Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Zawory i wyposażenie pomocnicze Systemy przewodów z tworzyw sztucznych. Systemy przewodów z niezmiękczonego poli(chlorku winylu) (PVC-U) do przesyłania wody. Przydatność do stosowania w systemie Elementy rurociągów. Definicje i dobór DN (wymiaru nominalnego) Gwinty rurowe połączeń ze szczelnością uzyskiwaną na gwincie. Wymiary, tolerancje i oznaczenia Gwinty rurowe połączeń ze szczelnością nie uzyskiwaną na gwincie. Wymiary, tolerancje i oznaczenia Pomiar objętości wody w przewodach. Wodomierze do wody pitnej zimnej. Wymagania instalacyjne Budownictwo mieszkaniowe. Pomieszczenia sanitarne w mieszkaniach. Wymagania koordynacyjne elementów wyposażenia i powierzchni funkcjonalnych PN-84/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Oznaczenia na rysunkach 8

9 PN-92B Instalacje wodociągowe. Wymagania w projektowaniu PN-B-01706:1992/Azl :1999 Instalacje wodociągowe. Wymagania w projektowaniu. Zmiana Azl PN-87B Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Wymagania ogólne i środki techniczne ochrony przed hałasem PN-87B Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach PN-87B Akustyka budowlana. Ochrona przed ha³asem pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania PN-76/B Zabezpieczenie urządzeń ciep³ej wody użytkowej. Wymagania PN-71B Urządzenia ciepłej wody w budynkach. Wymagania i badania przy odbiorze PN-81B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania PN-81B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej i ciepłej z rur stalowych ocynkowanych PN-81B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Przewody wody zimnej z poli(chlorku winylu) i polietylenu PN-B-10702:1999 Wodociągi i kanalizacja. Zbiorniki. Wymagania i badania PN-B :1998 Wodociągi. Zabudowa zestawów wodomierzowych w instalacjach wodociągowych. Wymagania i badania przy odbiorze PN-71/H Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowisk PN-H-74200:1998 Rury stalowe ze szwem gwintowane PN-70/N Wytyczne znakowania rurociągów. Postanowienia ogólne PN-70/N Wytyczne znakowania ruroci¹gów. Kod barw rozpoznawczych dla przesyłanych czynników PN-70/N Wytyczne znakowania rurociągów. Podstawowe wymagania prpn-en Wymagania dotyczące instalacji wodociagowych (wewnętrznych). Część 1: Wymagania ogólne prpn-en 1717 Zabezpieczenie przeciw zanieczyszczeniu wody użytkowej w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zabezpieczających przed przepływem zwrotnym pren Ochrona materiałów metalowych przed korozji. Ryzyko korozji w systemach przewodzących wodę. Część 3: Przegląd czynników wpływających na ogniowo cynkowane materiały żelazne ZAT/ Zalecenia do udzielania aprobat technicznych. Kształtki i elementy łączące w rurociągach z polipropylenu (PP) i jego kopolimerów. Centralny Ośrodek Badawczo - Rozwojowy Techniki Instalacyjnej INSTAL. Warszawa, 1997 ZAT/ Zalecenia do udzielania aprobat technicznych. Rury i kształtki z tworzyw termoplastycznych w instalacjach ciepłej wody użytkowej i centralnego ogrzewania. Zalecenia dotyczace zakresu stosowania, wymagań i badań. 9

10 10.2 INNE DOKUMENTY Centralny Ośrodek Badawczo - Rozwojowy Techniki Instalacyjnej INSTAL. Warszawa, czerwiec 1999 r. Ustawa Prawo budowlane z dnia 7 lipca 1994 r (Dz.U. Nr 106/00 poz , Nr 109/00 poz , Nr 120/00 poz. 1268, Nr 5/01 poz. 42, Nr 100/01 poz. 1085, Nr 110/01 poz. 1190, Nr 115/01 poz. 1229, Nr 129/01 poz. 1439, Nr 154/01 poz. 1800, Nr 74/02 poz. 676, Nr 80/03 poz. 718) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75/02 poz. 690, Nr 33/03 poz. 270) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkowania budynków mieszkalnych (Dz.U. Nr 74/99 poz. 836) Ustawa z dnia 7 czerwca 2001 r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków (Dz.U. Nr 72/01 poz. 747) Rozporządzenie Ministra Zdrowia z dnia 19 listopada 2002 r. w sprawie wymagań dotyczących jakości wody przeznaczonej do spożycia przez ludzi (Dz.U. Nr 203/02 poz. 1718) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47/03 poz. 401) 10
