ZESZYT 5/2007 (996) BIULETYN CEN ROBÓT ZIEMNYCH I INŻYNIERYJNYCH BRZ I PÓŁROCZE 2007 R.

Transkrypt

1 ZESZYT 5/2007 (996) BIULETYN CEN ROBÓT ZIEMNYCH I INŻYNIERYJNYCH BRZ I PÓŁROCZE 2007 R.

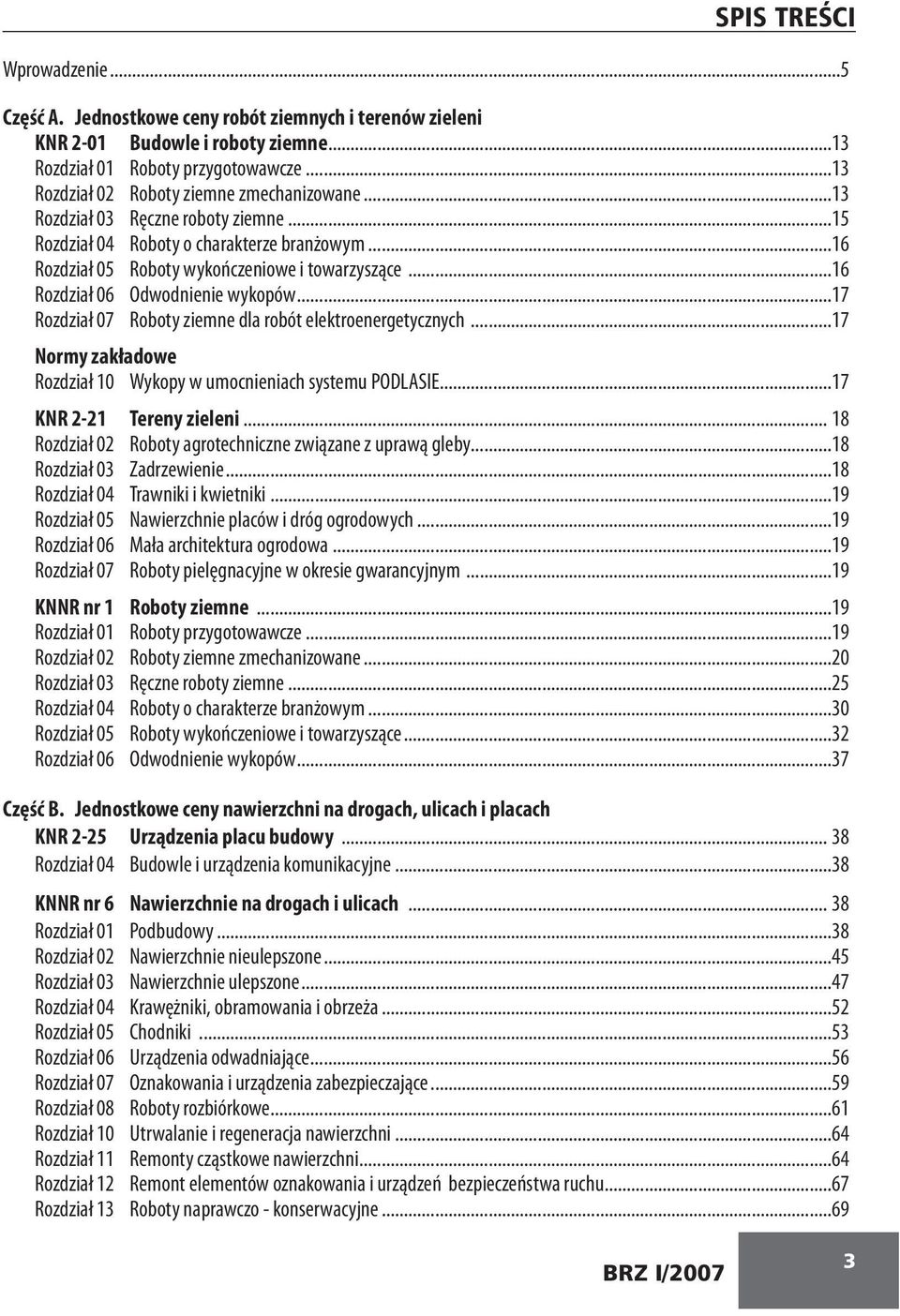

2 SPIS TREŚCI Wprowadzenie...5 Część A. Jednostkowe ceny robót ziemnych i terenów zieleni KNR 2-01 Budowle i roboty ziemne...13 Rozdział 01 Roboty przygotowawcze...13 Rozdział 02 Roboty ziemne zmechanizowane...13 Rozdział 03 Ręczne roboty ziemne...15 Rozdział 04 Roboty o charakterze branżowym...16 Rozdział 05 Roboty wykończeniowe i towarzyszące...16 Rozdział 06 Odwodnienie wykopów...17 Rozdział 07 Roboty ziemne dla robót elektroenergetycznych...17 Normy zakładowe Rozdział 10 Wykopy w umocnieniach systemu PODLASIE...17 KNR 2-21 Tereny zieleni Rozdział 02 Roboty agrotechniczne związane z uprawą gleby...18 Rozdział 03 Zadrzewienie...18 Rozdział 04 Trawniki i kwietniki...19 Rozdział 05 Nawierzchnie placów i dróg ogrodowych...19 Rozdział 06 Mała architektura ogrodowa...19 Rozdział 07 Roboty pielęgnacyjne w okresie gwarancyjnym...19 KNNR nr 1 Roboty ziemne...19 Rozdział 01 Roboty przygotowawcze...19 Rozdział 02 Roboty ziemne zmechanizowane...20 Rozdział 03 Ręczne roboty ziemne...25 Rozdział 04 Roboty o charakterze branżowym...30 Rozdział 05 Roboty wykończeniowe i towarzyszące...32 Rozdział 06 Odwodnienie wykopów...37 Część B. Jednostkowe ceny nawierzchni na drogach, ulicach i placach KNR 2-25 Urządzenia placu budowy Rozdział 04 Budowle i urządzenia komunikacyjne...38 KNNR nr 6 Nawierzchnie na drogach i ulicach Rozdział 01 Podbudowy...38 Rozdział 02 Nawierzchnie nieulepszone...45 Rozdział 03 Nawierzchnie ulepszone...47 Rozdział 04 Krawężniki, obramowania i obrzeża...52 Rozdział 05 Chodniki...53 Rozdział 06 Urządzenia odwadniające...56 Rozdział 07 Oznakowania i urządzenia zabezpieczające...59 Rozdział 08 Roboty rozbiórkowe...61 Rozdział 10 Utrwalanie i regeneracja nawierzchni...64 Rozdział 11 Remonty cząstkowe nawierzchni...64 Rozdział 12 Remont elementów oznakowania i urządzeń bezpieczeństwa ruchu...67 Rozdział 13 Roboty naprawczo - konserwacyjne

3 SPIS TREŚCI KNR 2-31 Nawierzchnie na ulicach i placach...72 Rozdział 08 Roboty rozbiórkowe...72 KNR SEK Roboty nawierzchniowe na drogach i ulicach. Roboty z zakresu ochrony środowiska...72 Rozdział 01 Frezowanie nawierzchni asfaltowych na zimno i cięcie szczelin w nawierzchniach drogowych...72 Rozdział 02 Zabezpieczenie korzeni i pni drzew...73 Rozdział 03 Tereny zieleni (ochrona środowiska)...73 Część C. Jednostkowe ceny fundamentów specjalnych KNR 2-10 Fundamenty specjalne...75 Rozdział 01 Pale i ścianki szczelne drewniane...75 Rozdział 02 Pale i ścianki szczelne żelbetowe prefabrykowane...75 Rozdział 03 Ścianki szczelne stalowe...75 Rozdział 04 Pale formowane w gruncie...76 Rozdział 08 Skrzynie drewniane oraz studnie z kręgów żelbetowych...77 Część D-1. Jednostkowe ceny konstrukcji mostowych KNR 2-33 Konstrukcje mostowe...81 Rozdział 02 Podpory mostowe i ściany oporowe betonowe i żelbetowe...81 Rozdział 04 Ustroje niosące mostów żelbetowych i sprężonych...82 Rozdział 06 Rozdział 07 Przepusty...83 Roboty uzupełniające i towarzyszące przy budowie i przebudowie obiektów mostowych...84 Część D-2. Jednostkowe ceny remontów mostów MR 2.10 Wykopy fundamentowe...85 MR 2.20 Fundamenty...85 MR 2.30 Korpusy podpór...86 MR 2.40 Ustroje nośne...89 MR 2.50 Wyposażenie pomostu...93 MR 2.60 Jezdnia...95 MR 4.10 Umocnienie skarp...96 MR 4.40 Zabezpieczenie antykorozyjne konstrukcji stalowych...97 NOWOŚĆ!!! Część E. Jednostkowe ceny robót melioracyjnych KNNR nr 10 Melioracje, regulacje rzek i potoków oraz budowle i urządzenia wodne Rozdział 01 Drenowanie...99 Rozdział 03 Konstrukcje drewniane Rozdział 12 Budowle na sieci drenarskiej NORMY ZAKŁADOWE Rozdział 11 Drenowanie powierzchniowe Rozdział 24 Konstrukcje kamienne, podsypki i krawężniki Rozdział 25 Konstrukcje faszynowe i palisady Rozdział 26 Zabudowa biologiczna Rozdział 27 Zagospodarowanie pomelioracyjne łąk i pastwisk oraz ogrodzenia pastwisk Rozdział 30 Przepusty rurowe monolityczne Rozdział 34 Przepusty wałowe Rozdział 36 Stopnie i schody na skarpach

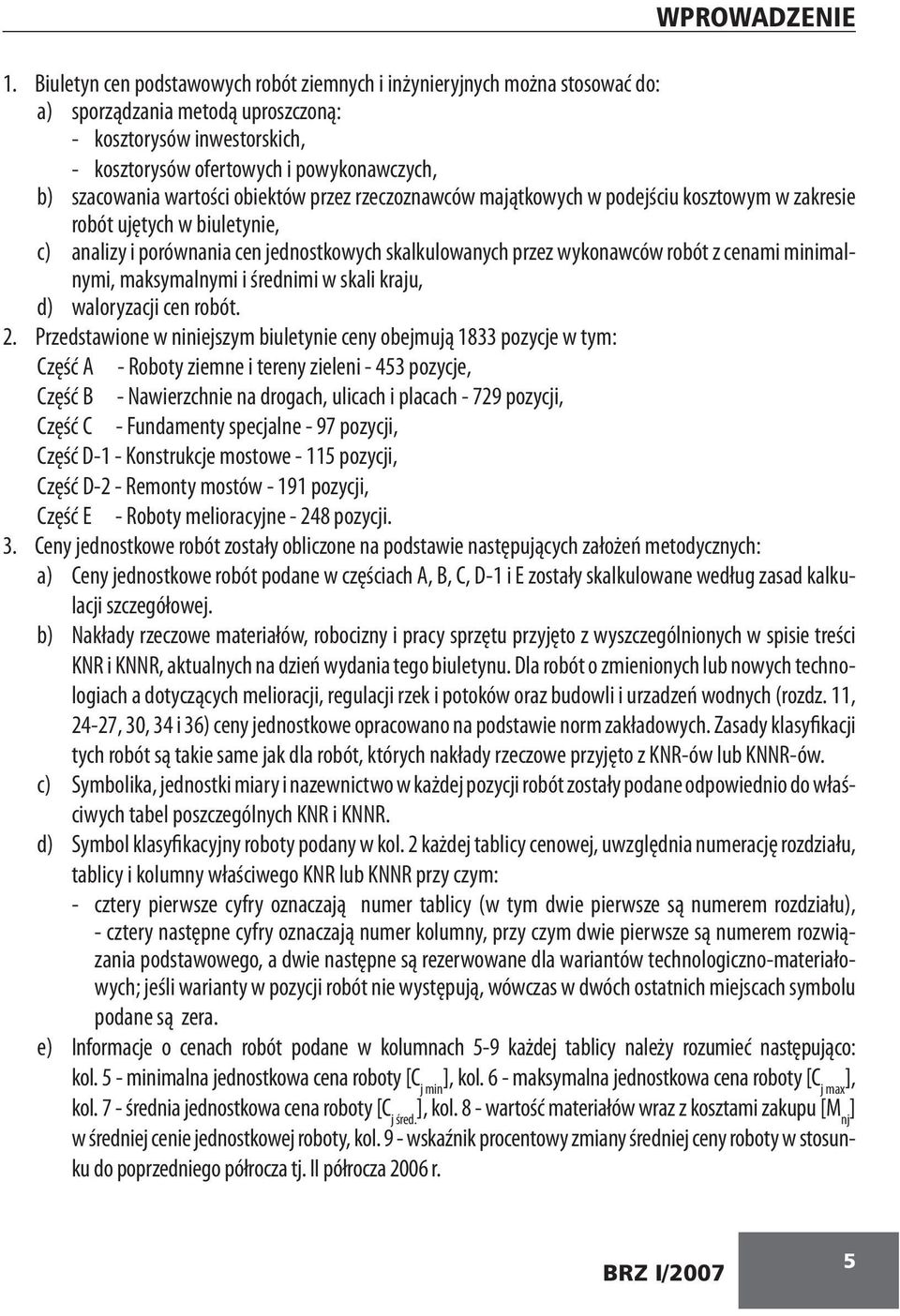

4 WPROWADZENIE 1. Biuletyn cen podstawowych robót ziemnych i inżynieryjnych można stosować do: a) sporządzania metodą uproszczoną: - kosztorysów inwestorskich, - kosztorysów ofertowych i powykonawczych, b) szacowania wartości obiektów przez rzeczoznawców majątkowych w podejściu kosztowym w zakresie robót ujętych w biuletynie, c) analizy i porównania cen jednostkowych skalkulowanych przez wykonawców robót z cenami minimalnymi, maksymalnymi i średnimi w skali kraju, d) waloryzacji cen robót. 2. Przedstawione w niniejszym biuletynie ceny obejmują 1833 pozycje w tym: Część A - Roboty ziemne i tereny zieleni pozycje, Część B - Nawierzchnie na drogach, ulicach i placach pozycji, Część C - Fundamenty specjalne - 97 pozycji, Część D-1 - Konstrukcje mostowe pozycji, Część D-2 - Remonty mostów pozycji, Część E - Roboty melioracyjne pozycji. 3. Ceny jednostkowe robót zostały obliczone na podstawie następujących założeń metodycznych: a) Ceny jednostkowe robót podane w częściach A, B, C, D-1 i E zostały skalkulowane według zasad kalkulacji szczegółowej. b) Nakłady rzeczowe materiałów, robocizny i pracy sprzętu przyjęto z wyszczególnionych w spisie treści KNR i KNNR, aktualnych na dzień wydania tego biuletynu. Dla robót o zmienionych lub nowych technologiach a dotyczących melioracji, regulacji rzek i potoków oraz budowli i urzadzeń wodnych (rozdz. 11, 24-27, 30, 34 i 36) ceny jednostkowe opracowano na podstawie norm zakładowych. Zasady klasyfikacji tych robót są takie same jak dla robót, których nakłady rzeczowe przyjęto z KNR-ów lub KNNR-ów. c) Symbolika, jednostki miary i nazewnictwo w każdej pozycji robót zostały podane odpowiednio do właściwych tabel poszczególnych KNR i KNNR. d) Symbol klasyfikacyjny roboty podany w kol. 2 każdej tablicy cenowej, uwzględnia numerację rozdziału, tablicy i kolumny właściwego KNR lub KNNR przy czym: - cztery pierwsze cyfry oznaczają numer tablicy (w tym dwie pierwsze są numerem rozdziału), - cztery następne cyfry oznaczają numer kolumny, przy czym dwie pierwsze są numerem rozwiązania podstawowego, a dwie następne są rezerwowane dla wariantów technologiczno-materiałowych; jeśli warianty w pozycji robót nie występują, wówczas w dwóch ostatnich miejscach symbolu podane są zera. e) Informacje o cenach robót podane w kolumnach 5-9 każdej tablicy należy rozumieć następująco: kol. 5 - minimalna jednostkowa cena roboty [C j min ], kol. 6 - maksymalna jednostkowa cena roboty [C j max ], kol. 7 - średnia jednostkowa cena roboty [C j śred. ], kol. 8 - wartość materiałów wraz z kosztami zakupu [M nj ] w średniej cenie jednostkowej roboty, kol. 9 - wskaźnik procentowy zmiany średniej ceny roboty w stosunku do poprzedniego półrocza tj. II półrocza 2006 r. 5

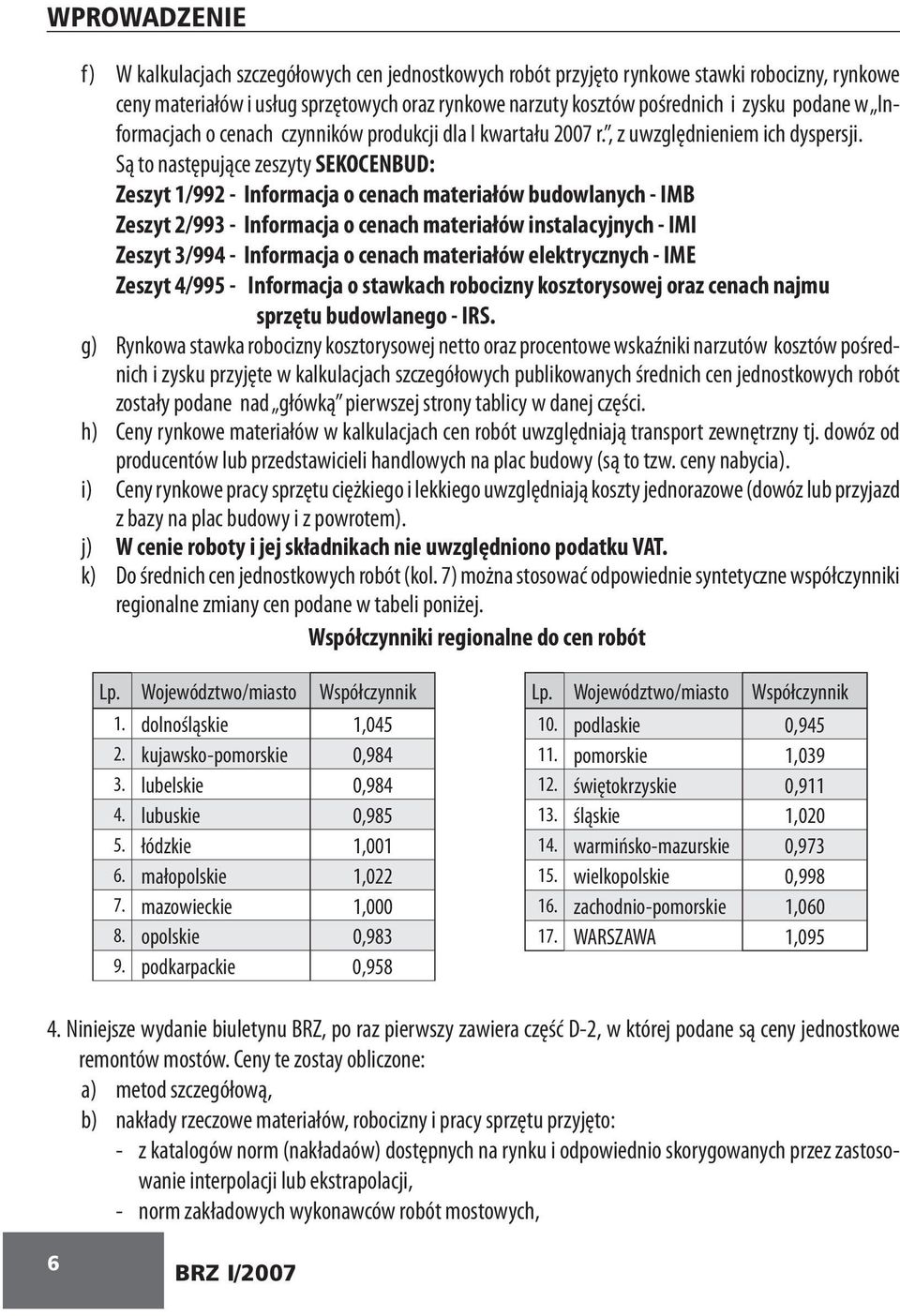

5 WPROWADZENIE f) W kalkulacjach szczegółowych cen jednostkowych robót przyjęto rynkowe stawki robocizny, rynkowe ceny materiałów i usług sprzętowych oraz rynkowe narzuty kosztów pośrednich i zysku podane w Informacjach o cenach czynników produkcji dla I kwartału 2007 r., z uwzględnieniem ich dyspersji. Są to następujące zeszyty SEKOCENBUD: Zeszyt 1/992 - Informacja o cenach materiałów budowlanych - IMB Zeszyt 2/993 - Informacja o cenach materiałów instalacyjnych - IMI Zeszyt 3/994 - Informacja o cenach materiałów elektrycznych - IME Zeszyt 4/995 - Informacja o stawkach robocizny kosztorysowej oraz cenach najmu sprzętu budowlanego - IRS. g) Rynkowa stawka robocizny kosztorysowej netto oraz procentowe wskaźniki narzutów kosztów pośrednich i zysku przyjęte w kalkulacjach szczegółowych publikowanych średnich cen jednostkowych robót zostały podane nad główką pierwszej strony tablicy w danej części. h) Ceny rynkowe materiałów w kalkulacjach cen robót uwzględniają transport zewnętrzny tj. dowóz od producentów lub przedstawicieli handlowych na plac budowy (są to tzw. ceny nabycia). i) Ceny rynkowe pracy sprzętu ciężkiego i lekkiego uwzględniają koszty jednorazowe (dowóz lub przyjazd z bazy na plac budowy i z powrotem). j) W cenie roboty i jej składnikach nie uwzględniono podatku VAT. k) Do średnich cen jednostkowych robót (kol. 7) można stosować odpowiednie syntetyczne współczynniki regionalne zmiany cen podane w tabeli poniżej. Współczynniki regionalne do cen robót Lp. Województwo/miasto Współczynnik 1. dolnośląskie 1, kujawsko-pomorskie 0, lubelskie 0, lubuskie 0, łódzkie 1, małopolskie 1, mazowieckie 1, opolskie 0, podkarpackie 0,958 Lp. Województwo/miasto Współczynnik 10. podlaskie 0, pomorskie 1, świętokrzyskie 0, śląskie 1, warmińsko-mazurskie 0, wielkopolskie 0, zachodnio-pomorskie 1, WARSZAWA 1, Niniejsze wydanie biuletynu BRZ, po raz pierwszy zawiera część D-2, w której podane są ceny jednostkowe remontów mostów. Ceny te zostay obliczone: a) metod szczegółową, b) nakłady rzeczowe materiałów, robocizny i pracy sprzętu przyjęto: - z katalogów norm (nakładaów) dostępnych na rynku i odpowiednio skorygowanych przez zastosowanie interpolacji lub ekstrapolacji, - norm zakładowych wykonawców robót mostowych, 6

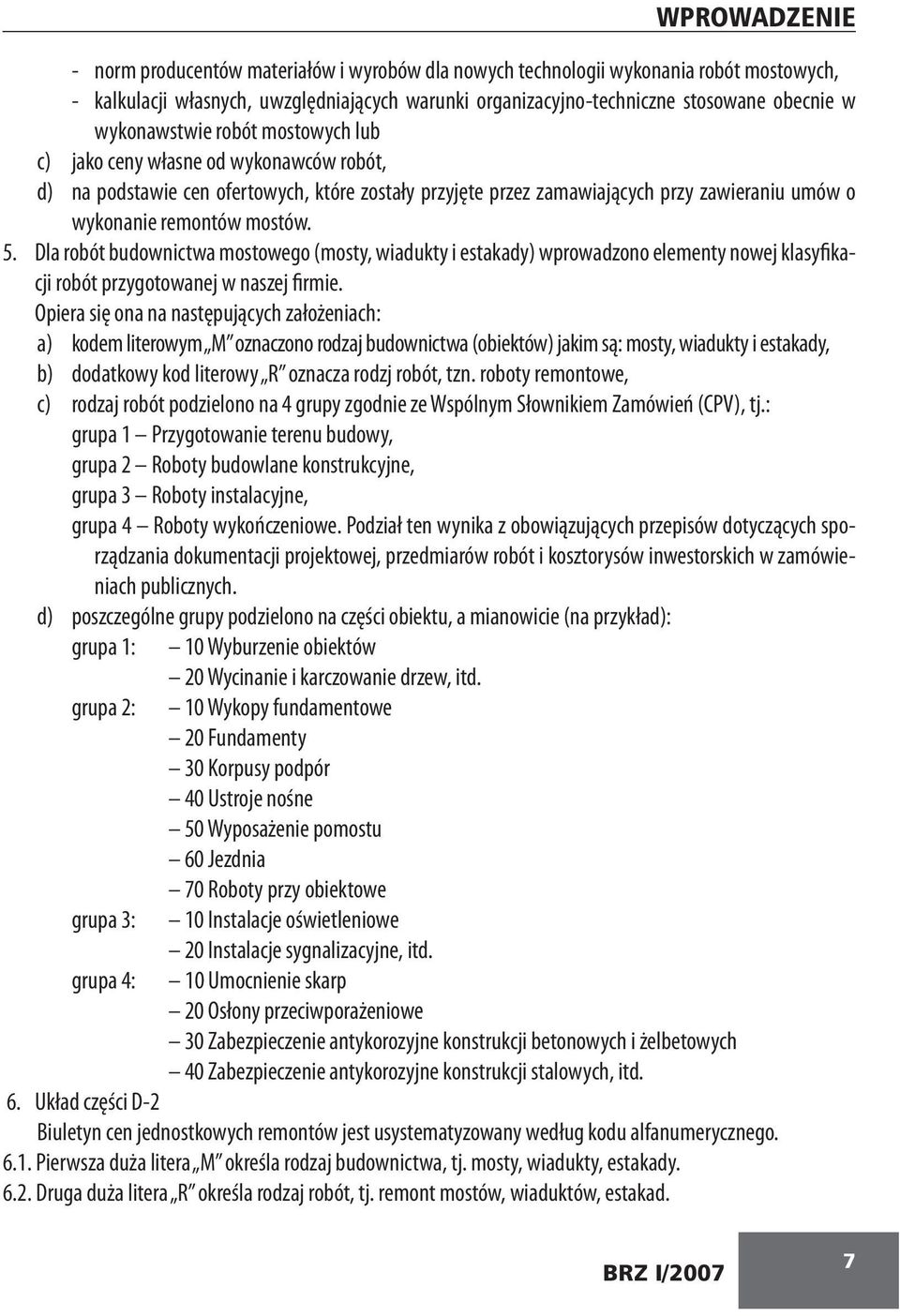

6 WPROWADZENIE - norm producentów materiałów i wyrobów dla nowych technologii wykonania robót mostowych, - kalkulacji własnych, uwzględniających warunki organizacyjno-techniczne stosowane obecnie w wykonawstwie robót mostowych lub c) jako ceny własne od wykonawców robót, d) na podstawie cen ofertowych, które zostały przyjęte przez zamawiających przy zawieraniu umów o wykonanie remontów mostów. 5. Dla robót budownictwa mostowego (mosty, wiadukty i estakady) wprowadzono elementy nowej klasyfikacji robót przygotowanej w naszej firmie. Opiera się ona na następujących założeniach: a) kodem literowym M oznaczono rodzaj budownictwa (obiektów) jakim są: mosty, wiadukty i estakady, b) dodatkowy kod literowy R oznacza rodzj robót, tzn. roboty remontowe, c) rodzaj robót podzielono na 4 grupy zgodnie ze Wspólnym Słownikiem Zamówień (CPV), tj.: grupa 1 Przygotowanie terenu budowy, grupa 2 Roboty budowlane konstrukcyjne, grupa 3 Roboty instalacyjne, grupa 4 Roboty wykończeniowe. Podział ten wynika z obowiązujących przepisów dotyczących sporządzania dokumentacji projektowej, przedmiarów robót i kosztorysów inwestorskich w zamówieniach publicznych. d) poszczególne grupy podzielono na części obiektu, a mianowicie (na przykład): grupa 1: 10 Wyburzenie obiektów 20 Wycinanie i karczowanie drzew, itd. grupa 2: 10 Wykopy fundamentowe 20 Fundamenty 30 Korpusy podpór 40 Ustroje nośne 50 Wyposażenie pomostu 60 Jezdnia 70 Roboty przy obiektowe grupa 3: 10 Instalacje oświetleniowe grupa 4: 20 Instalacje sygnalizacyjne, itd. 10 Umocnienie skarp 20 Osłony przeciwporażeniowe 30 Zabezpieczenie antykorozyjne konstrukcji betonowych i żelbetowych 40 Zabezpieczenie antykorozyjne konstrukcji stalowych, itd. 6. Układ części D-2 Biuletyn cen jednostkowych remontów jest usystematyzowany według kodu alfanumerycznego Pierwsza duża litera M określa rodzaj budownictwa, tj. mosty, wiadukty, estakady Druga duża litera R określa rodzaj robót, tj. remont mostów, wiaduktów, estakad. 7

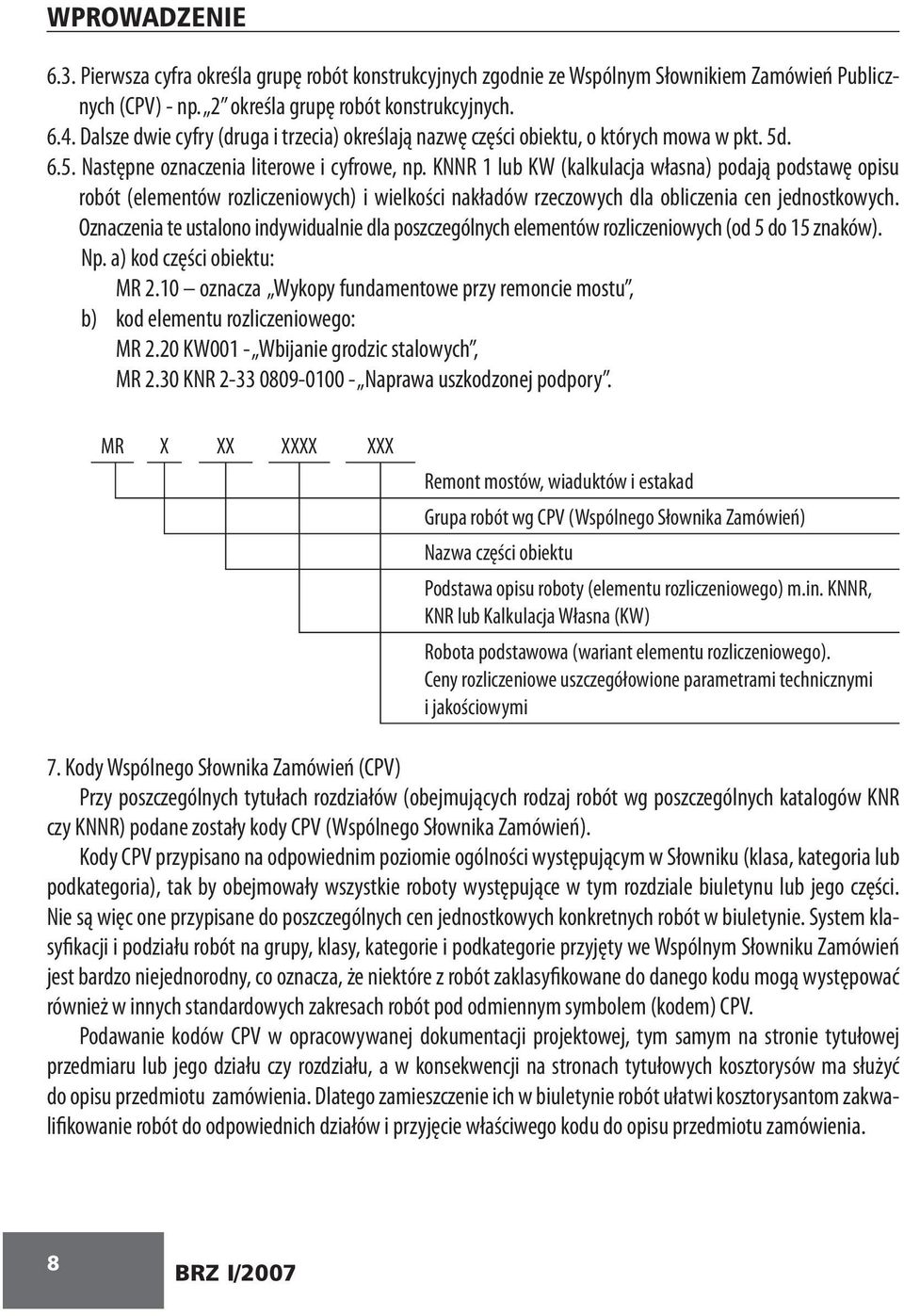

7 WPROWADZENIE 6.3. Pierwsza cyfra określa grupę robót konstrukcyjnych zgodnie ze Wspólnym Słownikiem Zamówień Publicznych (CPV) - np. 2 określa grupę robót konstrukcyjnych Dalsze dwie cyfry (druga i trzecia) określają nazwę części obiektu, o których mowa w pkt. 5d Następne oznaczenia literowe i cyfrowe, np. KNNR 1 lub KW (kalkulacja własna) podają podstawę opisu robót (elementów rozliczeniowych) i wielkości nakładów rzeczowych dla obliczenia cen jednostkowych. Oznaczenia te ustalono indywidualnie dla poszczególnych elementów rozliczeniowych (od 5 do 15 znaków). Np. a) kod części obiektu: MR 2.10 oznacza Wykopy fundamentowe przy remoncie mostu, b) kod elementu rozliczeniowego: MR 2.20 KW001 - Wbijanie grodzic stalowych, MR 2.30 KNR Naprawa uszkodzonej podpory. MR X XX XXXX XXX Remont mostów, wiaduktów i estakad Grupa robót wg CPV (Wspólnego Słownika Zamówień) Nazwa części obiektu Podstawa opisu roboty (elementu rozliczeniowego) m.in. KNNR, KNR lub Kalkulacja Własna (KW) Robota podstawowa (wariant elementu rozliczeniowego). Ceny rozliczeniowe uszczegółowione parametrami technicznymi i jakościowymi 7. Kody Wspólnego Słownika Zamówień (CPV) Przy poszczególnych tytułach rozdziałów (obejmujących rodzaj robót wg poszczególnych katalogów KNR czy KNNR) podane zostały kody CPV (Wspólnego Słownika Zamówień). Kody CPV przypisano na odpowiednim poziomie ogólności występującym w Słowniku (klasa, kategoria lub podkategoria), tak by obejmowały wszystkie roboty występujące w tym rozdziale biuletynu lub jego części. Nie są więc one przypisane do poszczególnych cen jednostkowych konkretnych robót w biuletynie. System klasyfikacji i podziału robót na grupy, klasy, kategorie i podkategorie przyjęty we Wspólnym Słowniku Zamówień jest bardzo niejednorodny, co oznacza, że niektóre z robót zaklasyfikowane do danego kodu mogą występować również w innych standardowych zakresach robót pod odmiennym symbolem (kodem) CPV. Podawanie kodów CPV w opracowywanej dokumentacji projektowej, tym samym na stronie tytułowej przedmiaru lub jego działu czy rozdziału, a w konsekwencji na stronach tytułowych kosztorysów ma służyć do opisu przedmiotu zamówienia. Dlatego zamieszczenie ich w biuletynie robót ułatwi kosztorysantom zakwalifikowanie robót do odpowiednich działów i przyjęcie właściwego kodu do opisu przedmiotu zamówienia. 8

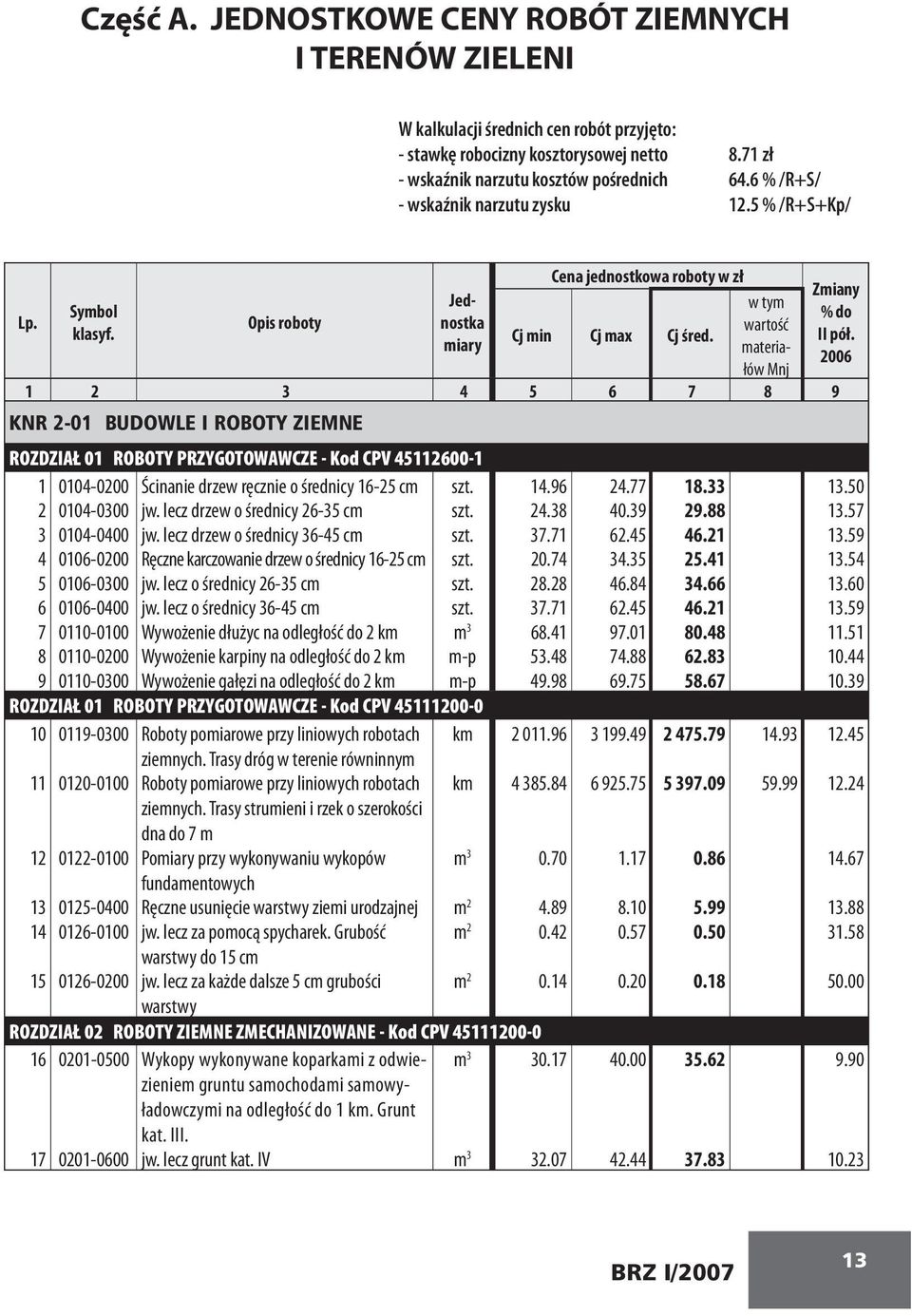

8 Część A. JEDNOSTKOWE CENY ROBÓT ZIEMNYCH I TERENÓW ZIELENI W kalkulacji średnich cen robót przyjęto: - stawkę robocizny kosztorysowej netto 8.71 zł - wskaźnik narzutu kosztów pośrednich 64.6 % /R+S/ - wskaźnik narzutu zysku 12.5 % /R+S+Kp/ Lp. Cena jednostkowa roboty w zł Zmiany Jednostka wartość w tym Symbol % do Opis roboty klasyf. Cj min Cj max Cj śred. II pół. miary materiałów Mnj KNR 2-01 BUDOWLE I ROBOTY ZIEMNE ROZDZIAŁ 01 ROBOTY PRZYGOTOWAWCZE - Kod CPV Ścinanie drzew ręcznie o średnicy cm szt jw. lecz drzew o średnicy cm szt jw. lecz drzew o średnicy cm szt Ręczne karczowanie drzew o średnicy cm szt jw. lecz o średnicy cm szt jw. lecz o średnicy cm szt Wywożenie dłużyc na odległość do 2 km m Wywożenie karpiny na odległość do 2 km m-p Wywożenie gałęzi na odległość do 2 km m-p ROZDZIAŁ 01 ROBOTY PRZYGOTOWAWCZE - Kod CPV Roboty pomiarowe przy liniowych robotach km ziemnych. Trasy dróg w terenie równinnym Roboty pomiarowe przy liniowych robotach km ziemnych. Trasy strumieni i rzek o szerokości dna do 7 m Pomiary przy wykonywaniu wykopów m fundamentowych Ręczne usunięcie warstwy ziemi urodzajnej m jw. lecz za pomocą spycharek. Grubość m warstwy do 15 cm jw. lecz za każde dalsze 5 cm grubości m warstwy ROZDZIAŁ 02 ROBOTY ZIEMNE ZMECHANIZOWANE - Kod CPV Wykopy wykonywane koparkami z odwiezieniem m gruntu samochodami samowy- ładowczymi na odległość do 1 km. Grunt kat. III jw. lecz grunt kat. IV m

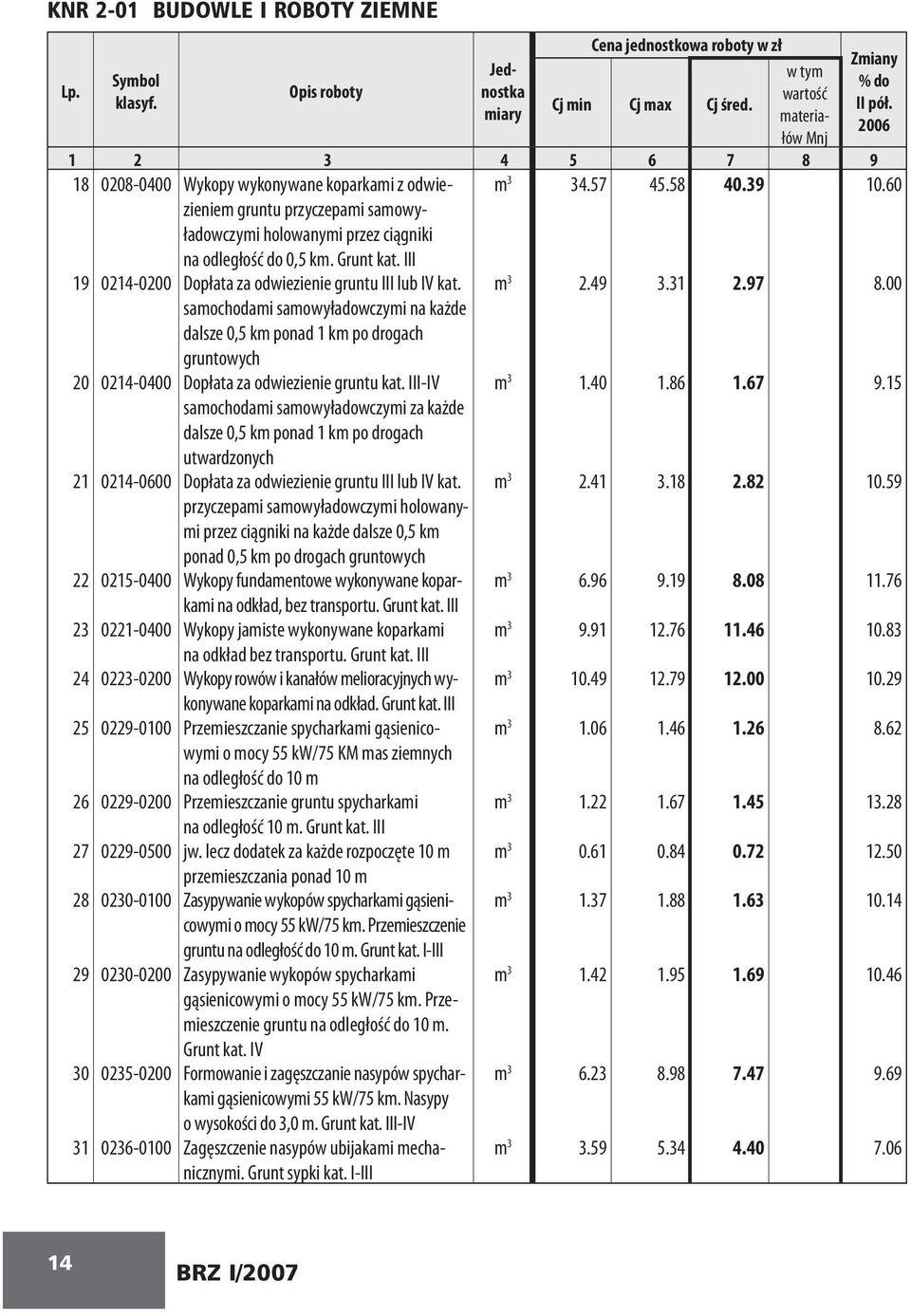

9 KNR 2-01 BUDOWLE I ROBOTY ZIEMNE Lp. Cena jednostkowa roboty w zł Zmiany Jednostka wartość w tym Symbol % do Opis roboty klasyf. Cj min Cj max Cj śred. II pół. miary materiałów Mnj Wykopy wykonywane koparkami z odwiezieniem m gruntu przyczepami samowy- ładowczymi holowanymi przez ciągniki na odległość do 0,5 km. Grunt kat. III Dopłata za odwiezienie gruntu III lub IV kat. m samochodami samowyładowczymi na każde dalsze 0,5 km ponad 1 km po drogach gruntowych Dopłata za odwiezienie gruntu kat. III-IV m samochodami samowyładowczymi za każde dalsze 0,5 km ponad 1 km po drogach utwardzonych Dopłata za odwiezienie gruntu III lub IV kat. m przyczepami samowyładowczymi holowanymi przez ciągniki na każde dalsze 0,5 km ponad 0,5 km po drogach gruntowych Wykopy fundamentowe wykonywane koparkami m na odkład, bez transportu. Grunt kat. III Wykopy jamiste wykonywane koparkami m na odkład bez transportu. Grunt kat. III Wykopy rowów i kanałów melioracyjnych wykonywane m koparkami na odkład. Grunt kat. III Przemieszczanie spycharkami gąsienicowymi m o mocy 55 kw/75 KM mas ziemnych na odległość do 10 m Przemieszczanie gruntu spycharkami m na odległość 10 m. Grunt kat. III jw. lecz dodatek za każde rozpoczęte 10 m m przemieszczania ponad 10 m Zasypywanie wykopów spycharkami gąsienicowymi m o mocy 55 kw/75 km. Przemieszczenie gruntu na odległość do 10 m. Grunt kat. I-III Zasypywanie wykopów spycharkami m gąsienicowymi o mocy 55 kw/75 km. Przemieszczenie gruntu na odległość do 10 m. Grunt kat. IV Formowanie i zagęszczanie nasypów spycharkami m gąsienicowymi 55 kw/75 km. Nasypy o wysokości do 3,0 m. Grunt kat. III-IV Zagęszczenie nasypów ubijakami mechanicznymi. Grunt sypki kat. I-III m
