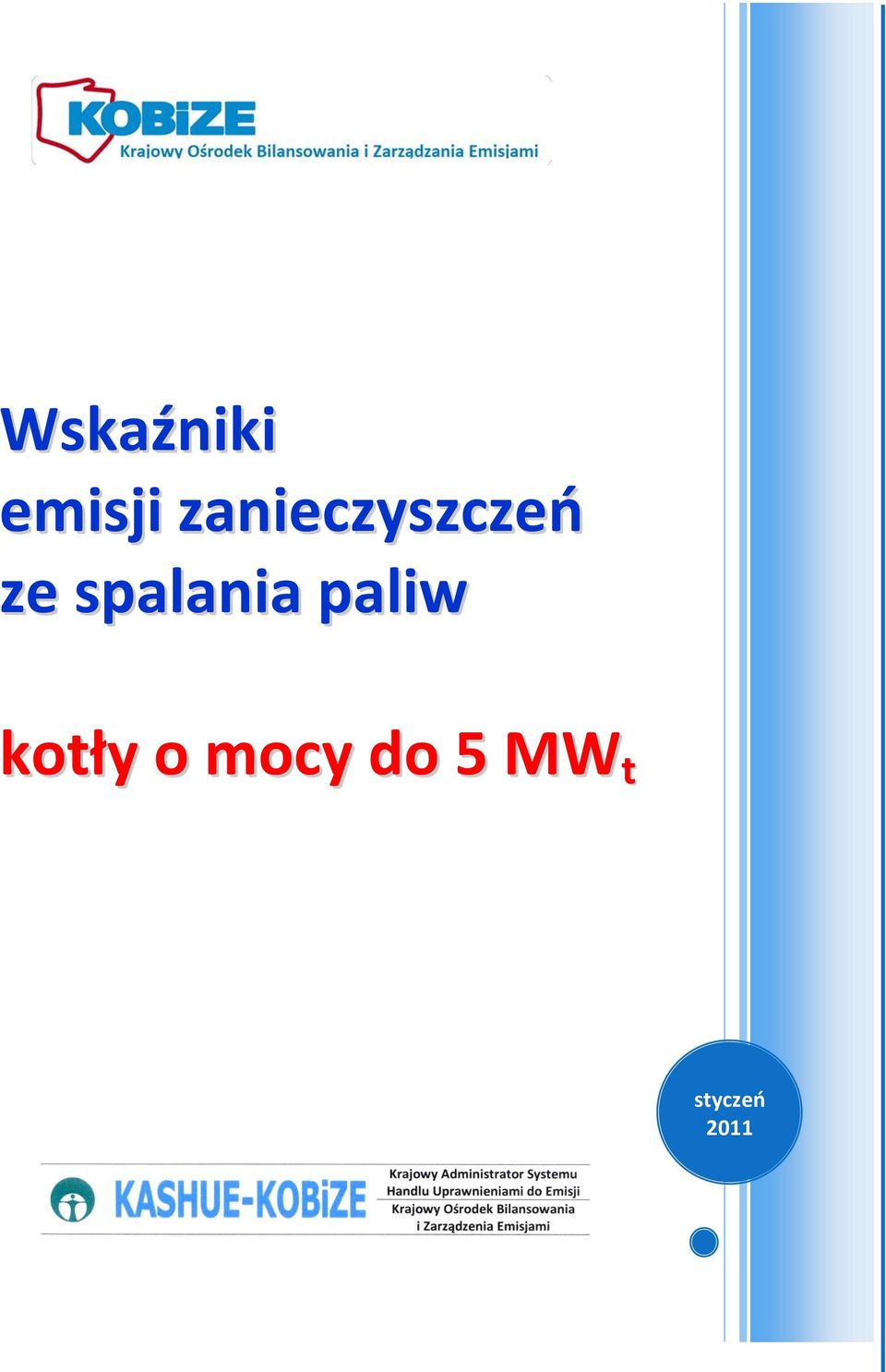

1 Wskaźniki emisji zanieczyszczeo ze spalania paliw kotły o mocy do 5 MW t styczeo 2011

2 SPIS TREŚCI 1. WPROWADZENIE SPOSÓB OBLICZENIA WIELKOŚCI EMISJI TABLICE WIELKOŚCI WYKORZYSTYWANYCH DO OBLICZEO WSKAŹNIKÓW... 4 Opracowanie: Zespół Ochrony Powietrza KOBiZE W przypadku wątpliwości do zawartości materiału - uwagi i pytania proszę kierowad pod adresem elektronicznym pomoc@krajowabaza.kobize.pl i szukad odpowiedzi na stronie w zakładce najczęściej zadawane pytania. Działalnośd KASHUE-KOBiZE jest finansowana ze środków Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej Niniejszy dokument może byd wykorzystywany, kopiowany i rozpowszechniany - w całości lub w części wyłącznie w celach niekomercyjnych i ze wskazaniem źródła pochodzenia. 2

pomoc@krajowabaza.kobize.pl i szukad odpowiedzi na stronie www.kobize.pl w zakładce najczęściej zadawane pytania.

3 1. WPROWADZENIE Niniejszy materiał powstał w celu ułatwienia podmiotom, które stosują zryczałtowany sposób ustalenia wielkości opłat, wyliczenia wielkości emisji z kotłów o nominalnej mocy cieplnej do 5 MW. W materiale określono sposób obliczania wskaźników lub wskaźniki emisji dla następujących substancji: - - tlenki azotu (NO x ) - tlenek węgla (CO) - dwutlenek węgla (CO 2 ) - pył (TSP, PM10, PM2.5) - sadza (BC) - benzo(a)piren W przypadku, gdy w źródle są spalane dwa lub więcej paliw emisja substancji jest sumą emisji powstających z poszczególnych paliw. 2. SPOSÓB OBLICZENIA WIELKOŚCI EMISJI Wielkości emisji są uzależnione od rodzaju paliwa, wielkości zużycia paliwa, parametrów paliwa: wartości opałowej, zawartości popiołu, zawartości siarki oraz sprawności zastosowanego urządzenia redukcyjnego. Ogólna zależnośd ma postad: gdzie: E - emisja substancji, wyrażona w kg; (1) B - zużycie paliwa: w przypadku paliw stałych, wyrażona w Mg; w przypadku paliw ciekłych, wyrażona w m 3,a w przypadku paliw gazowych, wyrażona w mln m 3 ; W - wskaźnik unosu wyrażony w kg na jednostkę zużycia paliwa. 3

W materiale określono sposób obliczania wskaźników lub wskaźniki emisji dla następujących substancji: - - tlenki azotu (NO x ) - tlenek węgla (CO) - dwutlenek węgla (CO 2 ) - pył (TSP, PM10, PM2.

4 W przypadku, gdy za źródłem spalania (kotłem) jest zainstalowane urządzenie redukcji emisji jej wielkośd określa się z zależności: (2) gdzie: E - emisja substancji po korekcie ze względu na redukcję, wyrażona w kg; E - emisja przed urządzeniem redukcyjnym, wyliczona z zależności (1); - sprawnośd urządzenia redukcyjnego, wyrażona w % 3. TABLICE WIELKOŚCI WYKORZYSTYWANYCH DO OBLICZEO WSKAŹNIKÓW Tabela 3.1. Wskaźniki dla węgla kamiennego ruszt stały 0,5 > 0,5 5 0,5 > 0,5 5 ciąg naturalny 16 s ciąg sztuczny ruszt mechaniczny > 0,5 5 tlenki azotu (NO x ) 2,2 1,0 2,0 3,0 3,2 tlenek węgla (CO) dwutlenek węgla (CO 2 ) kg/mg pył (TSP) 1,0 A r 1,5 A r 2,0 A r sadza (BC) 0,5 A r 0,05 A r 0,5 A r 0,05 A r 0,02 A r benzo(a)piren 0,0140 0,0032 gdzie: A r - zawartośd popiołu wyrażona w procentach s - zawartośd siarki całkowitej wyrażona w procentach dla kotłów z rusztem stałym wyposażonych w cyklony wskaźniki emisji benzo(a)pirenu i sadzy należy pomnożyd przez współczynnik 0,4 4

TABLICE WIELKOŚCI WYKORZYSTYWANYCH DO OBLICZEO WSKAŹNIKÓW Tabela 3.1.

5 Tabela 3.2. Wskaźniki dla koksu ruszt stały 0,5 > 0,5 5 ciąg naturalny ciąg sztuczny ciąg naturalny ciąg sztuczny 16 s tlenki azotu (NO x ) 0,5 1,0 0,5 1,0 tlenek węgla (CO) kg/mg dwutlenek węgla (CO 2 ) pył (TSP) 1,0 A r 1,5 A r 1,0 A r 1,5 A r benzo(a)piren 0, , gdzie: A r - zawartośd popiołu wyrażona w procentach s - zawartośd siarki całkowitej wyrażona w procentach Tabela 3.3. Wskaźniki dla drewna tlenki azotu (NO 2 ) ruszt stały ruszt mechaniczny 1,0 > 1, ,00 0,95 0,80 tlenek węgla (CO) kg/mg dwutlenek węgla (CO 2 ) Pył (TSP=PM10) 1,5 A r 2,5 A r gdzie: A r - zawartośd popiołu wyrażona w procentach Tabela 3.4. Wskaźniki dla paliw płynnych lekki olej opałowy ciężki olej opałowy 0,5 > 0,5 5 0,5 > 0,5 5 17,0 s 19,5 s tlenki azotu (NO x ) 2,0 8,0 tlenek węgla (CO) kg/m 3 0,57 0,50 1,4 dwutlenek węgla (CO 2 ) pył (TSP=PM10) 0,34 2,0 benzo(a)piren 0, , , ,00240 gdzie: s - zawartośd siarki całkowitej wyrażona w procentach 5

360 pył (TSP) 1,0 A r 1,5 A r 1,0 A r 1,5 A r benzo(a)piren 0,00010 0,000027 gdzie: A r - zawartośd popiołu wyrażona w procentach s - zawartośd siarki całkowitej wyrażona w procentach Tabela 3.3.

6 Tabela 3.5. Wskaźniki dla gazu ziemnego 0,5 > 0,5 5 2,0 s tlenki azotu (NO 2 ) tlenek węgla (CO) kg/10 6 m dwutlenek węgla (CO 2 ) Pył (TSP=PM10) 0,5 gdzie: s - zawartośd siarki całkowitej wyrażona w mg/m 3 6

(NO 2 ) 1 520 1 750 tlenek węgla (CO) kg/10 6 m 3 300 240
