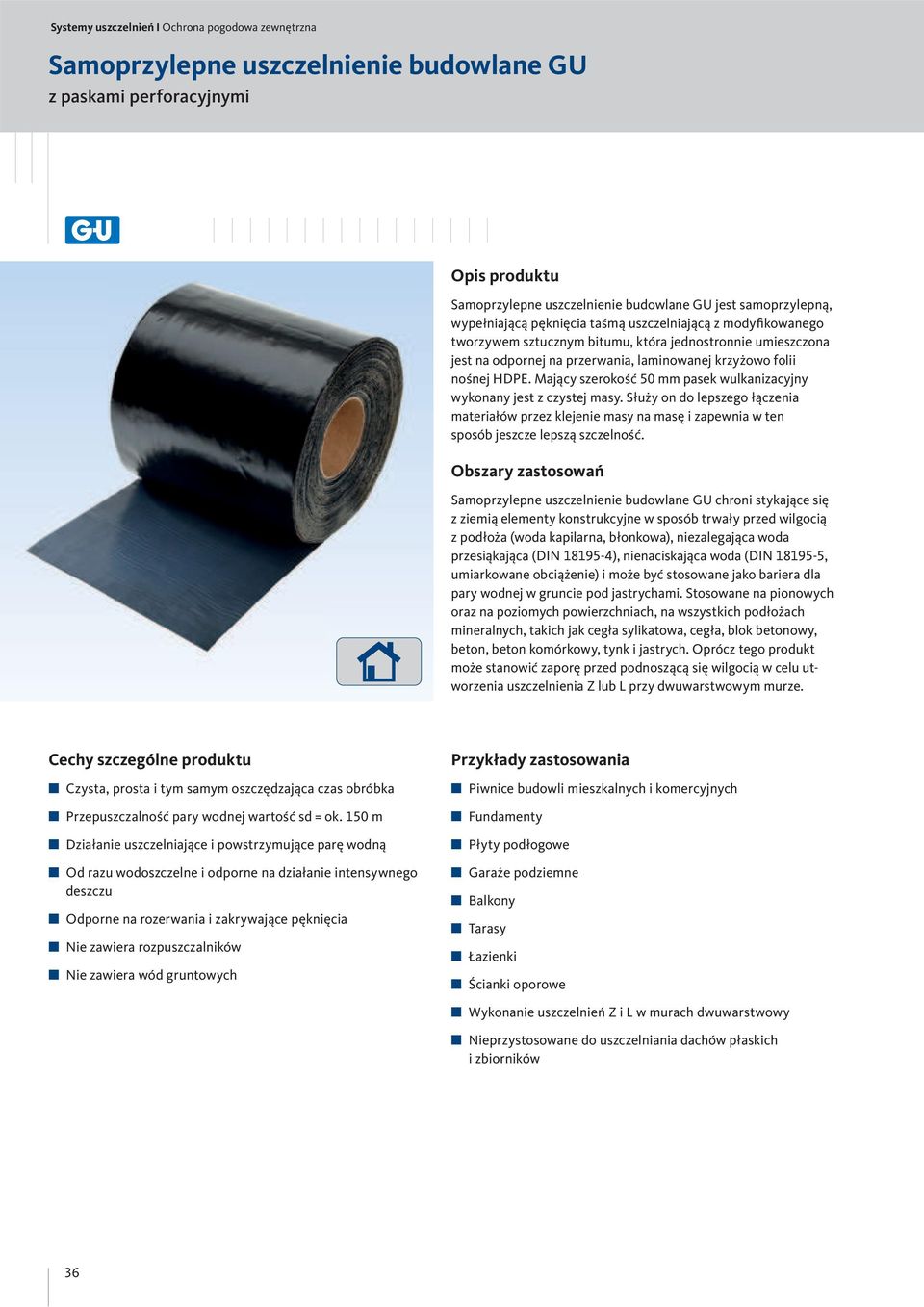

1 Opis produktu jest samoprzylepną, wypełniającą pęknięcia taśmą uszczelniającą z modyfikowanego tworzywem sztucznym bitumu, która jednostronnie umieszczona jest na odpornej na przerwania, laminowanej krzyżowo folii nośnej HDPE. Mający szerokość 50 mm pasek wulkanizacyjny wykonany jest z czystej masy. Służy on do lepszego łączenia materiałów przez klejenie masy na masę i zapewnia w ten sposób jeszcze lepszą szczelność. Obszary zastosowań chroni stykające się z ziemią elementy konstrukcyjne w sposób trwały przed wilgocią z podłoża (woda kapilarna, błonkowa), niezalegająca woda przesiąkająca (DIN ), nienaciskająca woda (DIN , umiarkowane obciążenie) i może być stosowane jako bariera dla pary wodnej w gruncie pod jastrychami. Stosowane na pionowych oraz na poziomych powierzchniach, na wszystkich podłożach mineralnych, takich jak cegła sylikatowa, cegła, blok betonowy, beton, beton komórkowy, tynk i jastrych. Oprócz tego produkt może stanowić zaporę przed podnoszącą się wilgocią w celu utworzenia uszczelnienia Z lub L przy dwuwarstwowym murze. Cechy szczególne produktu Czysta, prosta i tym samym oszczędzająca czas obróbka Przepuszczalność pary wodnej wartość sd = ok. 150 m Działanie uszczelniające i powstrzymujące parę wodną Od razu wodoszczelne i odporne na działanie intensywnego deszczu Odporne na rozerwania i zakrywające pęknięcia Nie zawiera rozpuszczalników Nie zawiera wód gruntowych Przykłady zastosowania Piwnice budowli mieszkalnych i komercyjnych Fundamenty Płyty podłogowe Garaże podziemne Balkony Tarasy Łazienki Ścianki oporowe Wykonanie uszczelnień Z i L w murach dwuwarstwowy Nieprzystosowane do uszczelniania dachów płaskich i zbiorników 36

Służy on do lepszego łączenia materiałów przez klejenie masy na masę i zapewnia w ten sposób jeszcze lepszą szczelność.

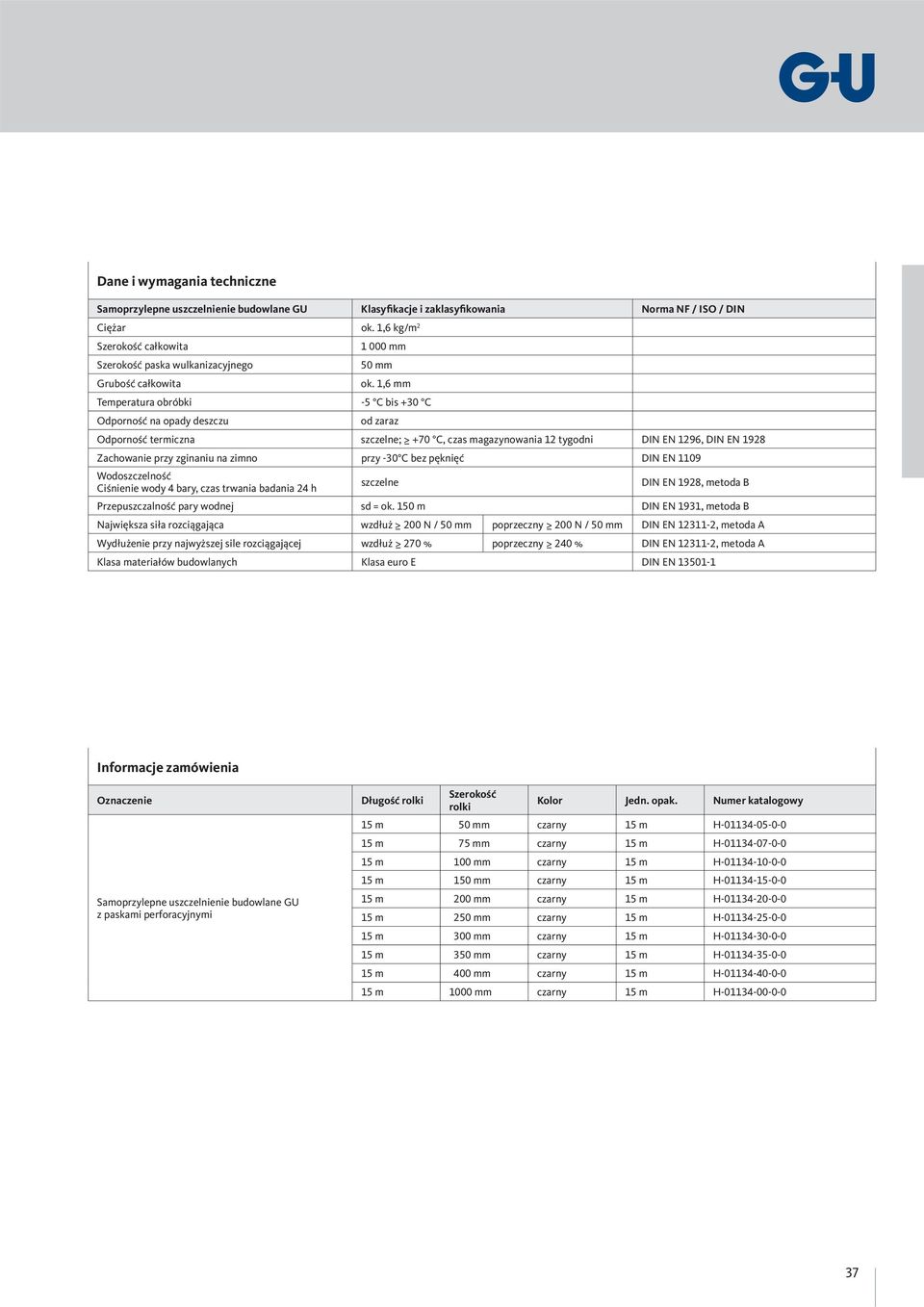

2 Dane i wymagania techniczne Klasyfikacje i zaklasyfikowania Norma NF / ISO / DIN Ciężar ok. 1,6 kg/m 2 Szerokość całkowita Szerokość paska wulkanizacyjnego Grubość całkowita mm 50 mm ok. 1,6 mm Temperatura obróbki -5 C bis +30 C Odporność na opady deszczu od zaraz Odporność termiczna szczelne; +70 C, czas magazynowania 12 tygodni DIN EN 1296, DIN EN 1928 Zachowanie przy zginaniu na zimno przy -30 C bez pęknięć DIN EN 1109 Wodoszczelność Ciśnienie wody 4 bary, czas trwania badania 24 h szczelne DIN EN 1928, metoda B Przepuszczalność pary wodnej sd = ok. 150 m DIN EN 1931, metoda B Największa siła rozciągająca wzdłuż 200 N / 50 mm poprzeczny 200 N / 50 mm DIN EN , metoda A Wydłużenie przy najwyższej sile rozciągającej wzdłuż 270 % poprzeczny 240 % DIN EN , metoda A Klasa materiałów budowlanych Klasa euro E DIN EN Informacje zamówienia Oznaczenie Długość rolki Szerokość rolki Kolor Jedn. opak. Numer katalogowy 15 m 50 mm czarny 15 m H m 75 mm czarny 15 m H m 100 mm czarny 15 m H m 150 mm czarny 15 m H m 200 mm czarny 15 m H m 250 mm czarny 15 m H m 300 mm czarny 15 m H m 350 mm czarny 15 m H m 400 mm czarny 15 m H m 1000 mm czarny 15 m H

zimno przy -30 C bez pęknięć DIN EN 1109 Wodoszczelność Ciśnienie wody 4 bary, czas trwania badania 24 h szczelne DIN EN 1928, metoda B Przepuszczalność pary wodnej sd = ok.

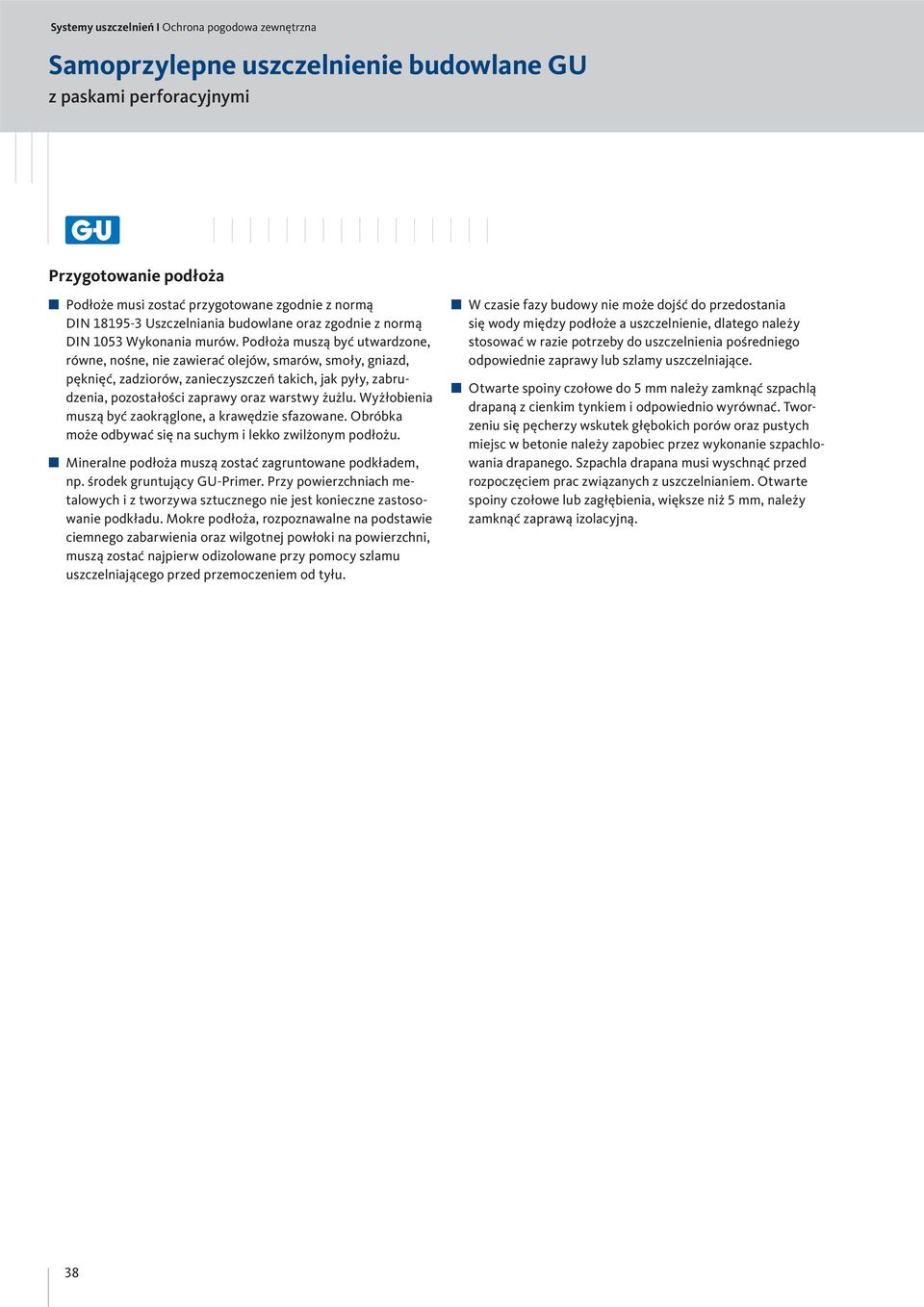

3 Przygotowanie podłoża Podłoże musi zostać przygotowane zgodnie z normą DIN Uszczelniania budowlane oraz zgodnie z normą DIN 1053 Wykonania murów. Podłoża muszą być utwardzone, równe, nośne, nie zawierać olejów, smarów, smoły, gniazd, pęknięć, zadziorów, zanieczyszczeń takich, jak pyły, zabrudzenia, pozostałości zaprawy oraz warstwy żużlu. Wyżłobienia muszą być zaokrąglone, a krawędzie sfazowane. Obróbka może odbywać się na suchym i lekko zwilżonym podłożu. Mineralne podłoża muszą zostać zagruntowane podkładem, np. środek gruntujący GU-Primer. Przy powierzchniach metalowych i z tworzywa sztucznego nie jest konieczne zastosowanie podkładu. Mokre podłoża, rozpoznawalne na podstawie ciemnego zabarwienia oraz wilgotnej powłoki na powierzchni, muszą zostać najpierw odizolowane przy pomocy szlamu uszczelniającego przed przemoczeniem od tyłu. W czasie fazy budowy nie może dojść do przedostania się wody między podłoże a uszczelnienie, dlatego należy stosować w razie potrzeby do uszczelnienia pośredniego odpowiednie zaprawy lub szlamy uszczelniające. Otwarte spoiny czołowe do 5 mm należy zamknąć szpachlą drapaną z cienkim tynkiem i odpowiednio wyrównać. Tworzeniu się pęcherzy wskutek głębokich porów oraz pustych miejsc w betonie należy zapobiec przez wykonanie szpachlowania drapanego. Szpachla drapana musi wyschnąć przed rozpoczęciem prac związanych z uszczelnianiem. Otwarte spoiny czołowe lub zagłębienia, większe niż 5 mm, należy zamknąć zaprawą izolacyjną. 38

Wyżłobienia muszą być zaokrąglone, a krawędzie sfazowane. Obróbka może odbywać się na suchym i lekko zwilżonym podłożu. Mineralne podłoża muszą zostać zagruntowane podkładem, np.

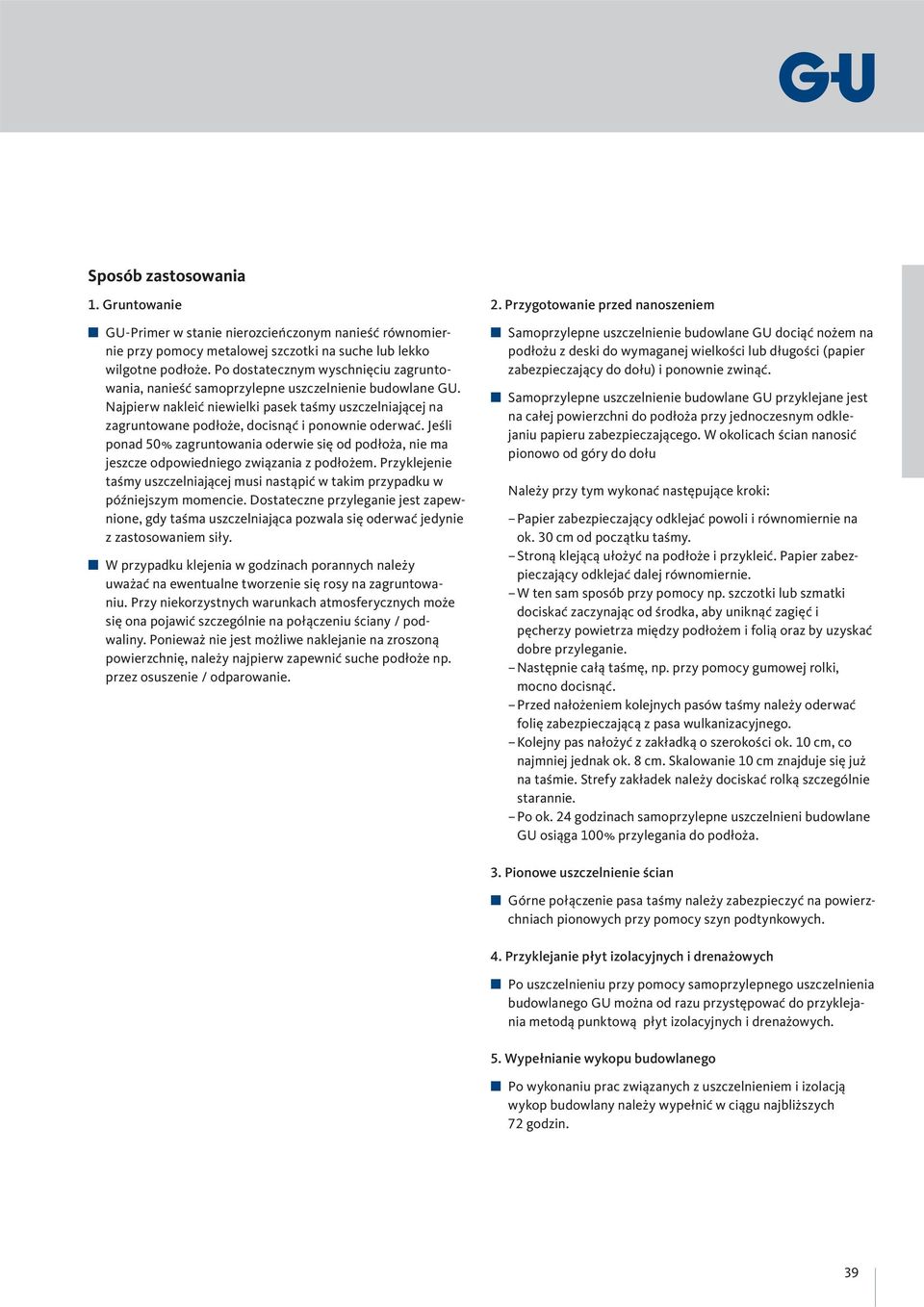

4 Sposób zastosowania 1. Gruntowanie GU-Primer w stanie nierozcieńczonym nanieść równomiernie przy pomocy metalowej szczotki na suche lub lekko wilgotne podłoże. Po dostatecznym wyschnięciu zagruntowania, nanieść samoprzylepne uszczelnienie budowlane GU. Najpierw nakleić niewielki pasek taśmy uszczelniającej na zagruntowane podłoże, docisnąć i ponownie oderwać. Jeśli ponad 50% zagruntowania oderwie się od podłoża, nie ma jeszcze odpowiedniego związania z podłożem. Przyklejenie taśmy uszczelniającej musi nastąpić w takim przypadku w późniejszym momencie. Dostateczne przyleganie jest zapewnione, gdy taśma uszczelniająca pozwala się oderwać jedynie z zastosowaniem siły. W przypadku klejenia w godzinach porannych należy uważać na ewentualne tworzenie się rosy na zagruntowaniu. Przy niekorzystnych warunkach atmosferycznych może się ona pojawić szczególnie na połączeniu ściany / podwaliny. Ponieważ nie jest możliwe naklejanie na zroszoną powierzchnię, należy najpierw zapewnić suche podłoże np. przez osuszenie / odparowanie. 2. Przygotowanie przed nanoszeniem dociąć nożem na podłożu z deski do wymaganej wielkości lub długości (papier zabezpieczający do dołu) i ponownie zwinąć. przyklejane jest na całej powierzchni do podłoża przy jednoczesnym odklejaniu papieru zabezpieczającego. W okolicach ścian nanosić pionowo od góry do dołu Należy przy tym wykonać następujące kroki: Papier zabezpieczający odklejać powoli i równomiernie na ok. 30 cm od początku taśmy. Stroną klejącą ułożyć na podłoże i przykleić. Papier zabezpieczający odklejać dalej równomiernie. W ten sam sposób przy pomocy np. szczotki lub szmatki dociskać zaczynając od środka, aby uniknąć zagięć i pęcherzy powietrza między podłożem i folią oraz by uzyskać dobre przyleganie. Następnie całą taśmę, np. przy pomocy gumowej rolki, mocno docisnąć. Przed nałożeniem kolejnych pasów taśmy należy oderwać folię zabezpieczającą z pasa wulkanizacyjnego. Kolejny pas nałożyć z zakładką o szerokości ok. 10 cm, co najmniej jednak ok. 8 cm. Skalowanie 10 cm znajduje się już na taśmie. Strefy zakładek należy dociskać rolką szczególnie starannie. Po ok. 24 godzinach samoprzylepne uszczelnieni budowlane GU osiąga 100% przylegania do podłoża. 3. Pionowe uszczelnienie ścian Górne połączenie pasa taśmy należy zabezpieczyć na powierzchniach pionowych przy pomocy szyn podtynkowych. 4. Przyklejanie płyt izolacyjnych i drenażowych Po uszczelnieniu przy pomocy samoprzylepnego uszczelnienia budowlanego GU można od razu przystępować do przyklejania metodą punktową płyt izolacyjnych i drenażowych. 5. Wypełnianie wykopu budowlanego Po wykonaniu prac związanych z uszczelnieniem i izolacją wykop budowlany należy wypełnić w ciągu najbliższych 72 godzin. 39

Najpierw nakleić niewielki pasek taśmy uszczelniającej na zagruntowane podłoże, docisnąć i ponownie oderwać.

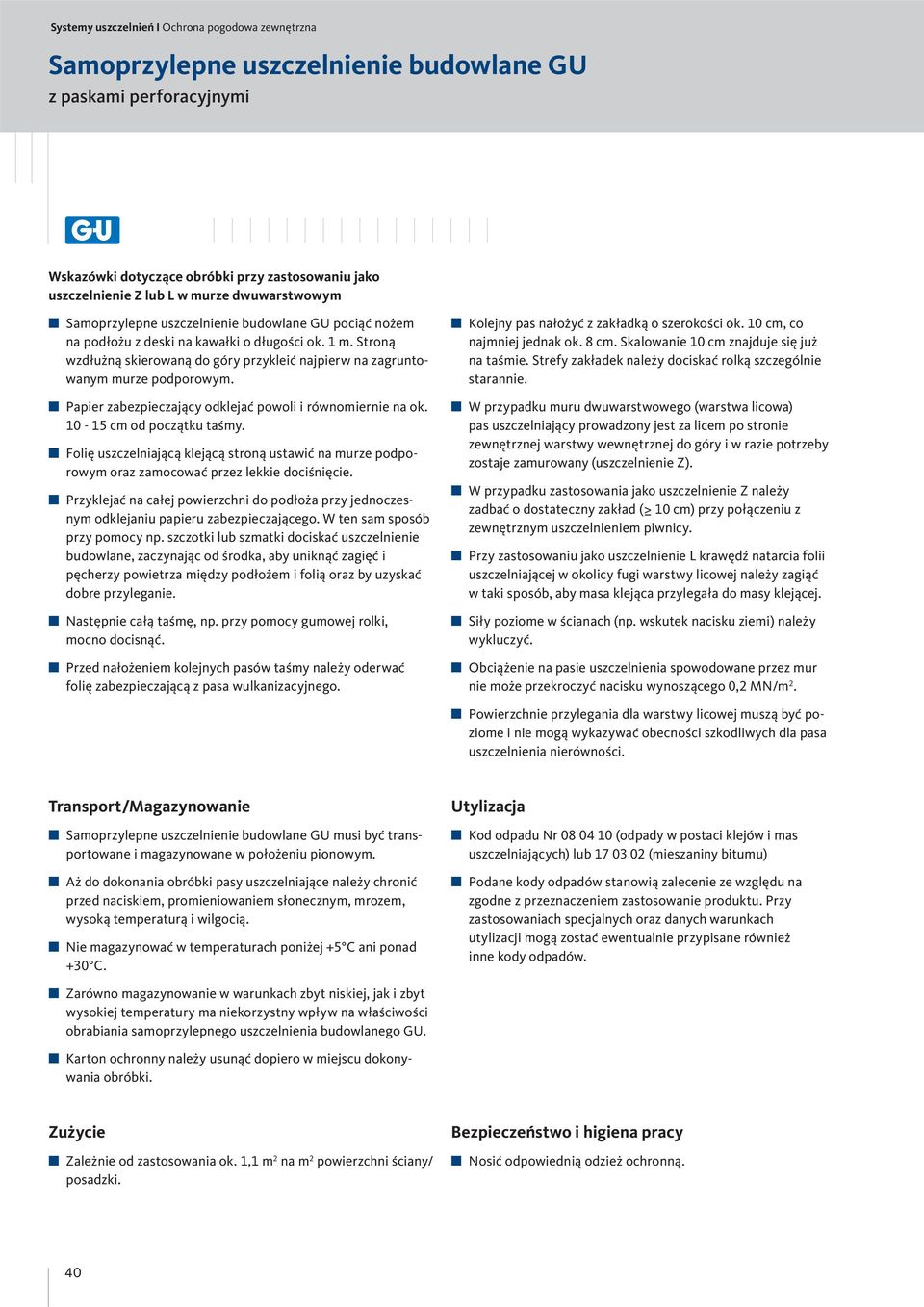

5 Wskazówki dotyczące obróbki przy zastosowaniu jako uszczelnienie Z lub L w murze dwuwarstwowym pociąć nożem na podłożu z deski na kawałki o długości ok. 1 m. Stroną wzdłużną skierowaną do góry przykleić najpierw na zagruntowanym murze podporowym. Papier zabezpieczający odklejać powoli i równomiernie na ok cm od początku taśmy. Folię uszczelniającą klejącą stroną ustawić na murze podporowym oraz zamocować przez lekkie dociśnięcie. Przyklejać na całej powierzchni do podłoża przy jednoczesnym odklejaniu papieru zabezpieczającego. W ten sam sposób przy pomocy np. szczotki lub szmatki dociskać uszczelnienie budowlane, zaczynając od środka, aby uniknąć zagięć i pęcherzy powietrza między podłożem i folią oraz by uzyskać dobre przyleganie. Następnie całą taśmę, np. przy pomocy gumowej rolki, mocno docisnąć. Przed nałożeniem kolejnych pasów taśmy należy oderwać folię zabezpieczającą z pasa wulkanizacyjnego. Kolejny pas nałożyć z zakładką o szerokości ok. 10 cm, co najmniej jednak ok. 8 cm. Skalowanie 10 cm znajduje się już na taśmie. Strefy zakładek należy dociskać rolką szczególnie starannie. W przypadku muru dwuwarstwowego (warstwa licowa) pas uszczelniający prowadzony jest za licem po stronie zewnętrznej warstwy wewnętrznej do góry i w razie potrzeby zostaje zamurowany (uszczelnienie Z). W przypadku zastosowania jako uszczelnienie Z należy zadbać o dostateczny zakład ( 10 cm) przy połączeniu z zewnętrznym uszczelnieniem piwnicy. Przy zastosowaniu jako uszczelnienie L krawędź natarcia folii uszczelniającej w okolicy fugi warstwy licowej należy zagiąć w taki sposób, aby masa klejąca przylegała do masy klejącej. Siły poziome w ścianach (np. wskutek nacisku ziemi) należy wykluczyć. Obciążenie na pasie uszczelnienia spowodowane przez mur nie może przekroczyć nacisku wynoszącego 0,2 MN/m 2. Powierzchnie przylegania dla warstwy licowej muszą być poziome i nie mogą wykazywać obecności szkodliwych dla pasa uszczelnienia nierówności. Transport/Magazynowanie musi być transportowane i magazynowane w położeniu pionowym. Aż do dokonania obróbki pasy uszczelniające należy chronić przed naciskiem, promieniowaniem słonecznym, mrozem, wysoką temperaturą i wilgocią. Nie magazynować w temperaturach poniżej +5 C ani ponad +30 C. Utylizacja Kod odpadu Nr (odpady w postaci klejów i mas uszczelniających) lub (mieszaniny bitumu) Podane kody odpadów stanowią zalecenie ze względu na zgodne z przeznaczeniem zastosowanie produktu. Przy zastosowaniach specjalnych oraz danych warunkach utylizacji mogą zostać ewentualnie przypisane również inne kody odpadów. Zarówno magazynowanie w warunkach zbyt niskiej, jak i zbyt wysokiej temperatury ma niekorzystny wpływ na właściwości obrabiania samoprzylepnego uszczelnienia budowlanego GU. Karton ochronny należy usunąć dopiero w miejscu dokonywania obróbki. Zużycie Zależnie od zastosowania ok. 1,1 m 2 na m 2 powierzchni ściany/ posadzki. Bezpieczeństwo i higiena pracy Nosić odpowiednią odzież ochronną. 40

Folię uszczelniającą klejącą stroną ustawić na murze podporowym oraz zamocować przez lekkie dociśnięcie.
