CZĘŚĆ II SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-01 ROBOTY W ZAKRESIE BURZENIA ( )

Transkrypt

1 CZĘŚĆ II SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-01 ROBOTY W ZAKRESIE BURZENIA ( ) Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Grupa robót przygotowanie terenu pod budowę Klasa robót roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Kategoria robót roboty w zakresie burzenia i roboty ziemne w tym: roboty w zakresie burzenia, 1

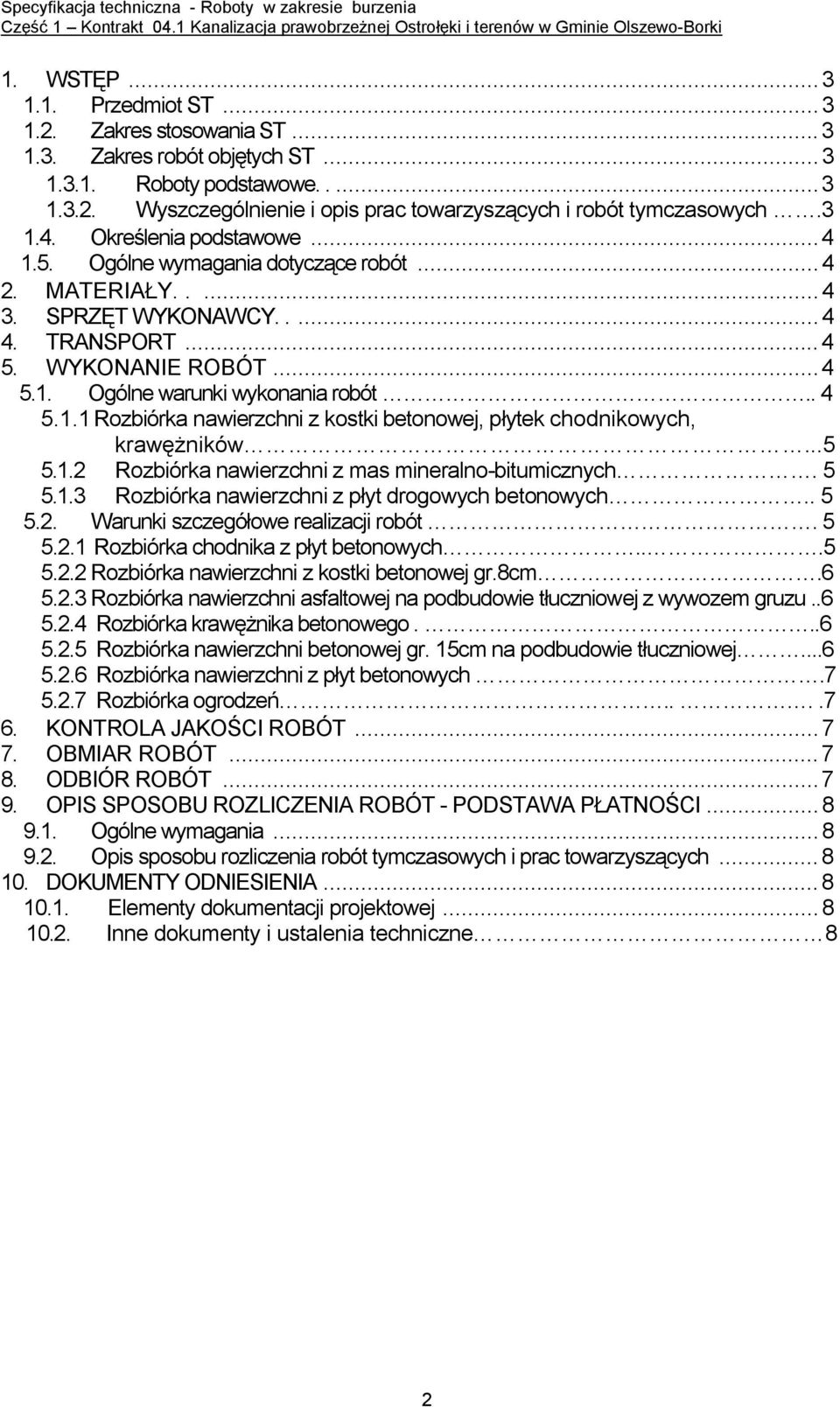

2 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Roboty podstawowe Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT WYKONAWCY TRANSPORT WYKONANIE ROBÓT Ogólne warunki wykonania robót Rozbiórka nawierzchni z kostki betonowej, płytek chodnikowych, krawężników Rozbiórka nawierzchni z mas mineralno-bitumicznych Rozbiórka nawierzchni z płyt drogowych betonowych Warunki szczegółowe realizacji robót Rozbiórka chodnika z płyt betonowych Rozbiórka nawierzchni z kostki betonowej gr.8cm Rozbiórka nawierzchni asfaltowej na podbudowie tłuczniowej z wywozem gruzu Rozbiórka krawężnika betonowego Rozbiórka nawierzchni betonowej gr. 15cm na podbudowie tłuczniowej Rozbiórka nawierzchni z płyt betonowych Rozbiórka ogrodzeń KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI Ogólne wymagania Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących DOKUMENTY ODNIESIENIA Elementy dokumentacji projektowej Inne dokumenty i ustalenia techniczne 8 2

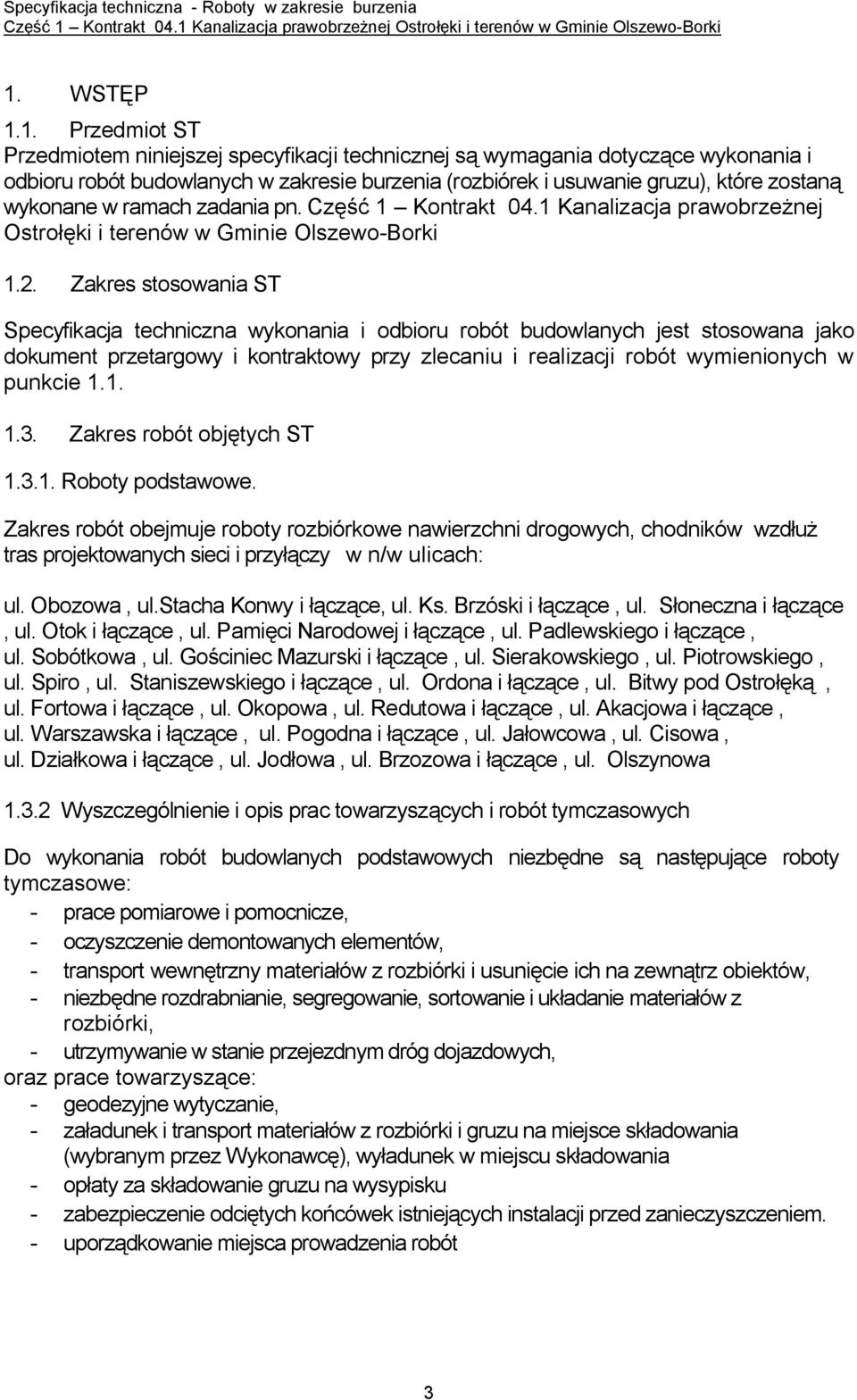

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót budowlanych w zakresie burzenia (rozbiórek i usuwanie gruzu), które zostaną wykonane w ramach zadania pn. Część 1 Kontrakt 04.1 Kanalizacja prawobrzeżnej Ostrołęki i terenów w Gminie Olszewo-Borki 1.2. Zakres stosowania ST Specyfikacja techniczna wykonania i odbioru robót budowlanych jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Roboty podstawowe. Zakres robót obejmuje roboty rozbiórkowe nawierzchni drogowych, chodników wzdłuż tras projektowanych sieci i przyłączy w n/w ulicach: ul. Obozowa, ul.stacha Konwy i łączące, ul. Ks. Brzóski i łączące, ul. Słoneczna i łączące, ul. Otok i łączące, ul. Pamięci Narodowej i łączące, ul. Padlewskiego i łączące, ul. Sobótkowa, ul. Gościniec Mazurski i łączące, ul. Sierakowskiego, ul. Piotrowskiego, ul. Spiro, ul. Staniszewskiego i łączące, ul. Ordona i łączące, ul. Bitwy pod Ostrołęką, ul. Fortowa i łączące, ul. Okopowa, ul. Redutowa i łączące, ul. Akacjowa i łączące, ul. Warszawska i łączące, ul. Pogodna i łączące, ul. Jałowcowa, ul. Cisowa, ul. Działkowa i łączące, ul. Jodłowa, ul. Brzozowa i łączące, ul. Olszynowa Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Do wykonania robót budowlanych podstawowych niezbędne są następujące roboty tymczasowe: - prace pomiarowe i pomocnicze, - oczyszczenie demontowanych elementów, - transport wewnętrzny materiałów z rozbiórki i usunięcie ich na zewnątrz obiektów, - niezbędne rozdrabnianie, segregowanie, sortowanie i układanie materiałów z rozbiórki, - utrzymywanie w stanie przejezdnym dróg dojazdowych, oraz prace towarzyszące: - geodezyjne wytyczanie, - załadunek i transport materiałów z rozbiórki i gruzu na miejsce składowania (wybranym przez Wykonawcę), wyładunek w miejscu składowania - opłaty za składowanie gruzu na wysypisku - zabezpieczenie odciętych końcówek istniejących instalacji przed zanieczyszczeniem. - uporządkowanie miejsca prowadzenia robót 3

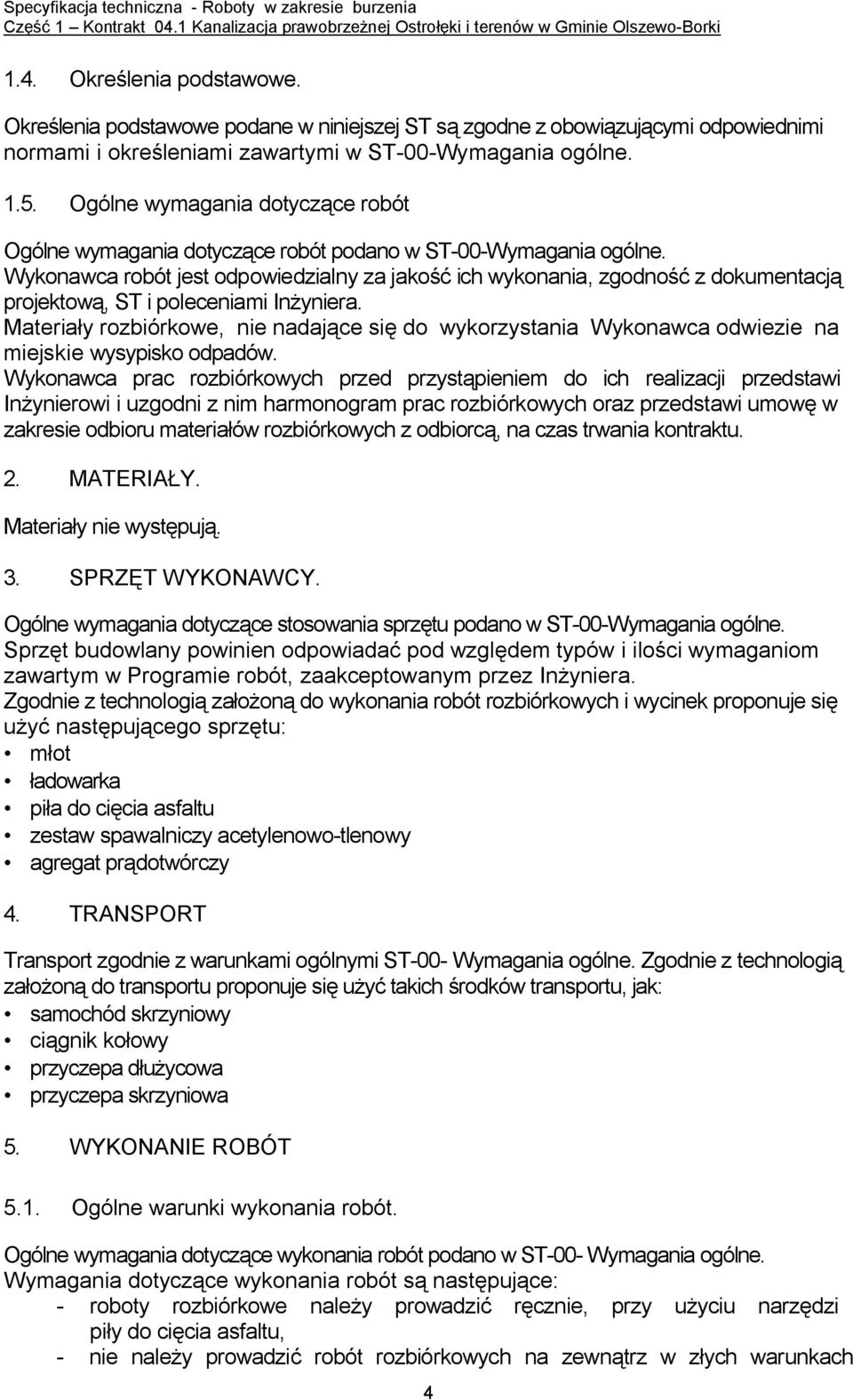

4 1.4. Określenia podstawowe. Określenia podstawowe podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami i określeniami zawartymi w ST-00-Wymagania ogólne Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST-00-Wymagania ogólne. Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z dokumentacją projektową, ST i poleceniami Inżyniera. Materiały rozbiórkowe, nie nadające się do wykorzystania Wykonawca odwiezie na miejskie wysypisko odpadów. Wykonawca prac rozbiórkowych przed przystąpieniem do ich realizacji przedstawi Inżynierowi i uzgodni z nim harmonogram prac rozbiórkowych oraz przedstawi umowę w zakresie odbioru materiałów rozbiórkowych z odbiorcą, na czas trwania kontraktu. 2. MATERIAŁY. Materiały nie występują. 3. SPRZĘT WYKONAWCY. Ogólne wymagania dotyczące stosowania sprzętu podano w ST-00-Wymagania ogólne. Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w Programie robót, zaakceptowanym przez Inżyniera. Zgodnie z technologią założoną do wykonania robót rozbiórkowych i wycinek proponuje się użyć następującego sprzętu: młot ładowarka piła do cięcia asfaltu zestaw spawalniczy acetylenowo-tlenowy agregat prądotwórczy 4. TRANSPORT Transport zgodnie z warunkami ogólnymi ST-00- Wymagania ogólne. Zgodnie z technologią założoną do transportu proponuje się użyć takich środków transportu, jak: samochód skrzyniowy ciągnik kołowy przyczepa dłużycowa przyczepa skrzyniowa 5. WYKONANIE ROBÓT 5.1. Ogólne warunki wykonania robót. Ogólne wymagania dotyczące wykonania robót podano w ST-00- Wymagania ogólne. Wymagania dotyczące wykonania robót są następujące: - roboty rozbiórkowe należy prowadzić ręcznie, przy użyciu narzędzi piły do cięcia asfaltu, - nie należy prowadzić robót rozbiórkowych na zewnątrz w złych warunkach 4

5 atmosferycznych: w czasie deszczu, opadów śniegu oraz silnych wiatrów, - roboty należy prowadzić tak, aby nie została naruszona stateczność rozbieranego elementu, oraz tak, aby usuwanie jednego elementu konstrukcyjnego nie wywołało nieprzewidzianego upadku lub przewrócenia się innego fragmentu konstrukcji, Rozbiórka nawierzchni z kostki betonowej, płytek chodnikowych, krawężników. Nawierzchnie z kostki betonowej, rozebrać poprzez wyłamanie ręczne lub mechaniczne. Kostkę lub kamień należy przesortować i odrzucić na pobocze oraz ułożyć w stosy. Podsypkę należy zebrać, a gruz odrzucić na pobocze i ułożyć w stosy. Gruz wywieźć, a materiał nadający się do ponownego wbudowania wykorzystać przy odtworzeniu nawierzchni. Krawężniki należy odkopać, wyjąć i oczyścić, podsypkę zerwać a gruz odrzucić na pobocze i ułożyć w stosy. Gruz wywieźć, a materiał nadający się do ponownego wbudowania wykorzystać przy odtworzeniu krawężników lub obrzeży. Ławy spod krawężników wyłamać ręcznie lub mechanicznie, gruz odrzucić na pobocze i ułożyć w stosy i wywieźć. Płytki chodnikowe należy wyjąć i oczyścić, podsypkę zebrać a gruz odrzucić na pobocze i ułożyć w stosy. Gruz wywieźć, a materiał nadający się do ponownego wbudowania wykorzystać przy odtworzeniu chodników Rozbiórka nawierzchni z mas mineralno-bitumicznych. Podbudowy i nawierzchnie z mas mineralno-bitumicznych rozbierać poprzez mechaniczne lub ręczne wyłamanie nawierzchni. Granice rozbiórki nawierzchni asfaltowych należy oznaczyć i naciąć piłą do asfaltu. Materiał z rozbiórki należy odrzucić na pobocze i ułożyć w stosy lub pryzmy. Gruz pochodzący z rozbiórki wywieźć na wysypisko Rozbiórka nawierzchni z płyt drogowych betonowych. Demontaż drogi należy wykonać poprzez zdjęcie płyt przy pomocy żurawia samochodowego. Płyty należy oczyścić i załadować na środki transportu. Miejsce po rozbiórce należy wyrównać. W przypadku odtworzenia drogi z tych samych płyt betonowych, płyty po demontażu należy złożyć na poboczu Warunki szczegółowe realizacji robót. Przed rozpoczęciem robót ziemnych należy wykonać roboty rozbiórkowe istniejących nawierzchni utwardzonych, w rejonie których planuje się prowadzić rurociągi lub przewidziane są studnie. Roboty rozbiórkowe należy prowadzić w zakresie niezbędnym do wykonania robót ziemnych i wykonania sieci i przyłączy Rozbiórka chodnika z płyt betonowych Na trasie odcinków sieci kanalizacyjnej i łączących przyłącza kanalizacyjne z siecią kanalizacyjną od studni w rejonie chodnika rozebrać nawierzchnię z płytek betonowych chodnikowych o wymiarach 50 x50 x7 cm na podsypce cementowo-piaskowej, na 5

6 powierzchni planowanego wykopu w ilości 369 m 2 Materiał pochodzący z rozbiórki nie nadający się do wbudowania ok. 22,4 m 3 w tym: 15% gruzu z płytek chodnikowych (ok. 3,9 m 3 ) oraz z podbudowy ok.18,5 m 3 należy odwieźć na wysypisko odpadów, na odległość 6 km. Materiał pochodzący z rozbiórki nadający się do ponownego wbudowania (łącznie około 85%) należy złożyć poza rejonem prowadzonych robót i składować do czasu wykonania odtworzenia Rozbiórka nawierzchni z kostki betonowej gr.8cm. Należy rozebrać nawierzchnię chodników z kostki betonowej typu Polbruk o grubości 8 cm na podsypce cementowo-piaskowej w ilości 288 m 2. Kostkę betonową nadającą się do ponownego wbudowania (85%) należy złożyć poza rejonem prowadzonych robót i składować do czasu wykonania odtworzenia. Gruz budowlany powstały w wyniku rozbiórki ok. 32,3 m 3 w tym: 15% kostki nie nadającej się do ponownego wbudowania tj. ok. 3,5 m 3 oraz podbudowy w ilości ok. 28,8 m 3 odwieźć na składowisko odpadów, na odległość 6 km Rozbiórka nawierzchni asfaltowej na podbudowie tłuczniowej z wywozem gruzu W miejscach prowadzenia kanałów rozebrać nawierzchnię asfaltową na powierzchni planowanego wykopu. Nawierzchnie utwardzone z mas mineralno-asfaltowych o grubości 8cm należy przed rozebraniem naciąć piłą mechaniczną w celu ograniczenia powierzchni do rozbiórki i odtworzenia. Cięcie wykonać z uwzględnieniem 10 cm poszerzenia w stosunku do planowanych wykopów. Po zdjęciu warstwy mineralnej należy rozebrać podbudowę z tłucznia o grubości 25 cm. Rozbiórka nawierzchni asfaltowej na podbudowie betonowej 1410 m 2 Materiał pochodzący z rozbiórki nawierzchni asfaltowej (łącznie około 113 m 3 ) należy odwieźć na wysypisko odpadów na odległość 6 km. Tłuczeń należy ponownie zagospodarować Rozbiórka krawężnika betonowego. Należy rozebrać 120 mb. krawężnika betonowego ułożonego na podsypce cementowopiaskowej. Krawężniki nadające się do ponownego wbudowania w ilości ok. 85% należy złożyć poza rejonem prowadzonych robót i składować do czasu wykonania odtworzenia. Gruz budowlany powstały w wyniku rozbiórki krawężnika ok. 0.8m 3 (co stanowi 15% rozebranego krawężnika) odwieźć na składowisko odpadów na odległość 6 km Rozbiórka nawierzchni betonowej gr. 15cm na podbudowie tłuczniowej. Należy rozebrać nawierzchnię betonową o następującej konstrukcji: 6

7 - warstwa betonu o grubości 15 cm - warstwa tłucznia o grubości 15 cm o powierzchni 634 m 2 Gruz budowlany powstały w wyniku rozbiórki (ok. 95 m 3 ) odwieźć na składowisko odpadów na odległość 6 km, a tłuczeń z podbudowy należy wykorzystać ponownie Rozbiórka nawierzchni z płyt drogowych betonowych. Należy rozebrać 77 m 2 nawierzchni z płyt drogowych betonowych na podsypce piaskowej. Demontaż drogi wykonać należy poprzez zdjęcie płyt przy pomocy żurawia samochodowego. Płyty nadające się do ponownego wbudowania (ok. 90 %) należy złożyć poza rejonem prowadzonych robót i składować do czasu wykonania odtworzenia. Gruz budowlany ok. 1,2 m 3 ( co stanowi ok. 10 % gruzu z rozebranych płyt drogowych) odwieźć na składowisko odpadów na odległość 6km Rozbiórka ogrodzeń Podczas wykonywania robót ziemnych i układania odcinków rozprowadzających przyłącza wzdłuż ogrodzeń, może wystąpić kolizja z istniejącymi ogrodzeniami. Wówczas należy zdemontować ogrodzenie, kierując się zasadą demontażu tego ogrodzenia na jak najkrótszym odcinku, w zakresie niezbędnym do przeprowadzenia robót ziemnych i montażowych. Wykonawca wszystkie elementy ogrodzenia złoży w bezpiecznej odległości od wykopu i zabezpieczy je przed zniszczeniem, a następnie ponownie je zamontuje. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST-00- Wymagania ogólne. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST-00-Wymagania ogólne. Jednostką obmiaru jest: m 2 - rozbiórki nawierzchni utwardzonej, rozbiórki krawężnika betonowego na podstawie pomiaru w terenie m 2 - rozbiórki ogrodzeń, na podstawie pomiaru w terenie 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST-00-Wymagania ogólne. Odbiorowi podlega wykonanie demontażu nawierzchni przewidzianego do rozbiórki na trasie każdego z obiektów sanitarnych. 7

8 9. OPIS SPOSOBU ROZLICZENIA ROBÓT - PODSTAWA PŁATNOŚCI 9.1. Ogólne wymagania Ogólne wymagania dotyczące płatności podano w ST-00-Wymagania ogólne. Zgodnie z Dokumentacją należy wykonać zakres robót wymieniony w p niniejszej ST. Płatność należy przyjmować zgodnie z obmiarem i oceną jakości robót, w oparciu o wyniki pomiarów Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Wszystkie prace towarzyszące i roboty tymczasowe wyszczególnione i opisane w p będą uwzględnione w cenach jednostkowych za wykonanie robót budowlanych podstawowych. 10. DOKUMENTY ODNIESIENIA Podstawą do wykonania robót są następujące niżej wymienione elementy dokumentacji projektowej, normy oraz inne dokumenty i ustalenia techniczne Elementy dokumentacji projektowej Podstawą do wykonania robót są następujące elementy dokumentacji projektowej: - Przedmiar Robót - Projekt Budowlano -Wykonawczy. - Informacja dotycząca bezpieczeństwa i ochrony zdrowia Inne dokumenty i ustalenia techniczne Warunki bezpieczeństwa pracy przy robotach rozbiórkowych. 8
