1 D Rozbiórka elementów dróg, ogrodzeń i przepustów D Rozbiórka elementów dróg, ogrodzeń i przepustów 62

2 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z rozbiórką elementów dróg w związku z realizacją inwestycji dotyczącej rozbudowy drogi wojewódzkiej nr 182 Międzychód - Ujście na odcinku Jabłonowo - Ujście w km Zakres stosowania SST Niniejsza szczegółowa specyfikacja techniczna SST stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót drogowych wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z rozbiórką: podbudowy z kruszywa, nawierzchni z mieszanek mineralno bitumicznych, chodników z płyt betonowych 35x35x5 cm, nawierzchni z kostki betonowej, nawierzchni betonowej, krawężników, obrzeży i ław pod krawężniki, wiat przystankowych, przepustów z rur betonowych oraz ścianek czołowych betonowych, rozbiórka oznakowania pionowego, cięcie nawierzchni asfaltowej piłą, poręczy i barier drogowych, ścieków z elementów prefabrykowanych, muru oporowego betonowego i z kamienia, wpustów deszczowych i przykanalików z rur fi 200 mm, załadowanie i wywóz gruzu na wysypisko. oraz wysokościowym przełożeniu latarni drogowej wraz z kablem zasilającym 1.4. Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z definicjami podanymi w SST D Wymagania ogólne pkt 1.4. D Rozbiórka elementów dróg, ogrodzeń i przepustów 63

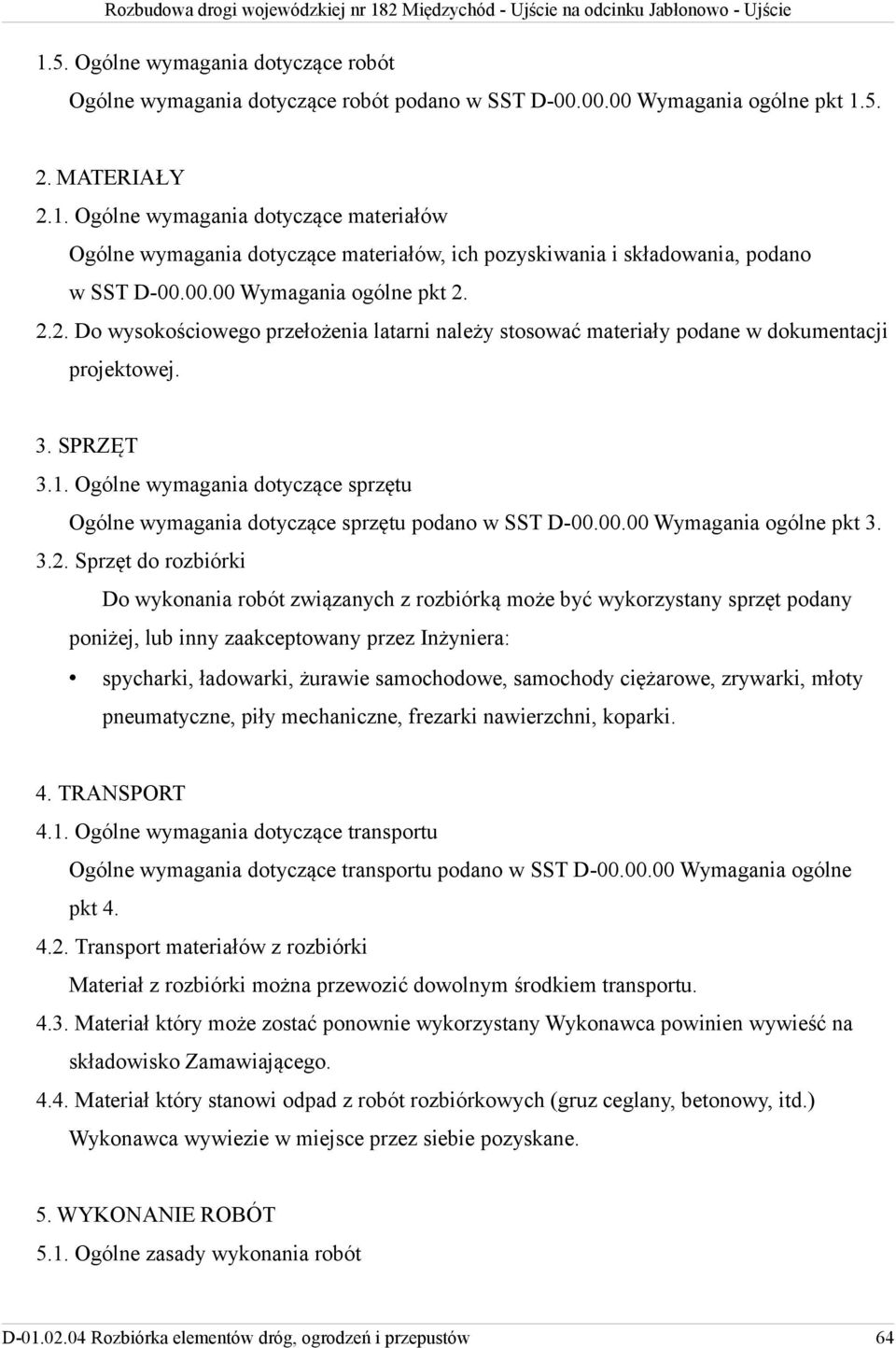

3 1.5. Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D Wymagania ogólne pkt Do wysokościowego przełożenia latarni należy stosować materiały podane w dokumentacji projektowej. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne pkt Sprzęt do rozbiórki Do wykonania robót związanych z rozbiórką może być wykorzystany sprzęt podany poniżej, lub inny zaakceptowany przez Inżyniera: spycharki, ładowarki, żurawie samochodowe, samochody ciężarowe, zrywarki, młoty pneumatyczne, piły mechaniczne, frezarki nawierzchni, koparki. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D Wymagania ogólne pkt Transport materiałów z rozbiórki Materiał z rozbiórki można przewozić dowolnym środkiem transportu Materiał który może zostać ponownie wykorzystany Wykonawca powinien wywieść na składowisko Zamawiającego Materiał który stanowi odpad z robót rozbiórkowych (gruz ceglany, betonowy, itd.) Wykonawca wywiezie w miejsce przez siebie pozyskane. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót D Rozbiórka elementów dróg, ogrodzeń i przepustów 64

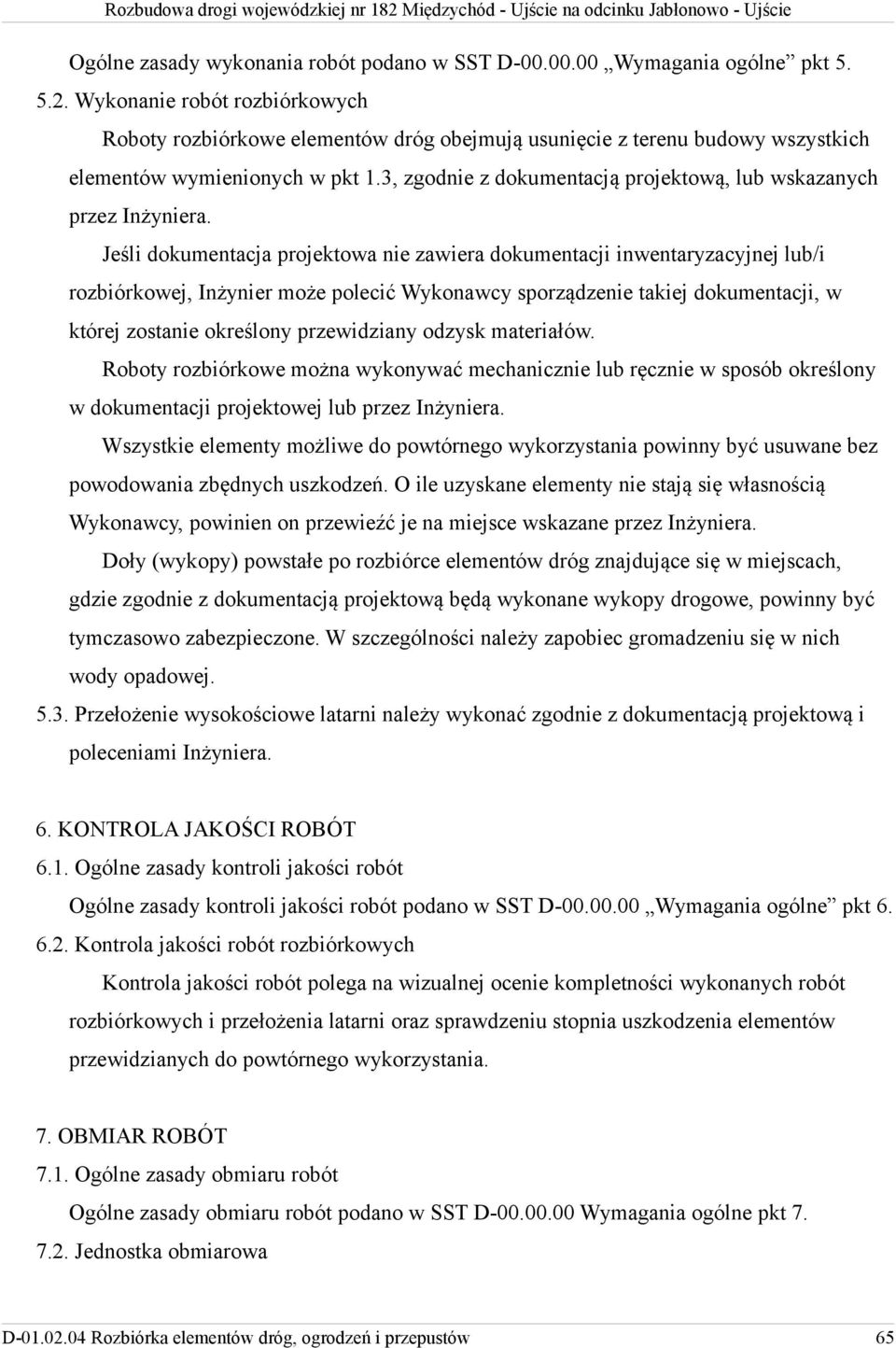

4 Ogólne zasady wykonania robót podano w SST D Wymagania ogólne pkt Wykonanie robót rozbiórkowych Roboty rozbiórkowe elementów dróg obejmują usunięcie z terenu budowy wszystkich elementów wymienionych w pkt 1.3, zgodnie z dokumentacją projektową, lub wskazanych przez Inżyniera. Jeśli dokumentacja projektowa nie zawiera dokumentacji inwentaryzacyjnej lub/i rozbiórkowej, Inżynier może polecić Wykonawcy sporządzenie takiej dokumentacji, w której zostanie określony przewidziany odzysk materiałów. Roboty rozbiórkowe można wykonywać mechanicznie lub ręcznie w sposób określony w dokumentacji projektowej lub przez Inżyniera. Wszystkie elementy możliwe do powtórnego wykorzystania powinny być usuwane bez powodowania zbędnych uszkodzeń. O ile uzyskane elementy nie stają się własnością Wykonawcy, powinien on przewieźć je na miejsce wskazane przez Inżyniera. Doły (wykopy) powstałe po rozbiórce elementów dróg znajdujące się w miejscach, gdzie zgodnie z dokumentacją projektową będą wykonane wykopy drogowe, powinny być tymczasowo zabezpieczone. W szczególności należy zapobiec gromadzeniu się w nich wody opadowej Przełożenie wysokościowe latarni należy wykonać zgodnie z dokumentacją projektową i poleceniami Inżyniera. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D Wymagania ogólne pkt Kontrola jakości robót rozbiórkowych Kontrola jakości robót polega na wizualnej ocenie kompletności wykonanych robót rozbiórkowych i przełożenia latarni oraz sprawdzeniu stopnia uszkodzenia elementów przewidzianych do powtórnego wykorzystania. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne pkt Jednostka obmiarowa D Rozbiórka elementów dróg, ogrodzeń i przepustów 65

5 dla nawierzchni, podbudowy m3, dla krawężników, obrzeży betonowych m, dla ław pod krawężniki m3, dla przepustów betonowych m, dla znaków drogowych szt, dla poręczy m, dla rurociągów m, dla wpustów deszczowych kpl, dla murków oporowych m3, dla wiat przystankowych szt, dla elementów betonowych ścieków drogowych m, dla cięcia nawierzchni m, dla wysokościowego przełożenia latarni kpl. dla załadunku i wywozu gruzu m3. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót podano w SST D Wymagania ogólne pkt PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D Wymagania ogólne pkt Cena jednostki obmiarowej dla rozbiórki warstw nawierzchni, podbudowy: wyznaczenie powierzchni przeznaczonej do rozbiórki, rozkucie i zerwanie nawierzchni, podbudowy, załadunek i wywiezienie materiałów z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; dla rozbiórki znaków drogowych: demontaż tablic znaków drogowych ze słupków, odkopanie i wydobycie słupków, D Rozbiórka elementów dróg, ogrodzeń i przepustów 66

6 zasypanie dołów po słupkach wraz z zagęszczeniem, załadunek i wywiezienie materiałów z rozbiórki na składowisko Zamawiającego, uporządkowanie terenu rozbiórki; dla rozbiórki krawężników, obrzeży, ław: odkopanie krawężników, obrzeży i oporników wraz z wyjęciem i oczyszczeniem, zerwanie podsypki cementowo-piaskowej i ław, załadunek i wywiezienie materiału z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; dla rozbiórki chodników: ręczne wyjęcie płyt chodnikowych, lub rozkucie i zerwanie innych materiałów chodnikowych, zerwanie podsypki, załadunek i wywiezienie materiałów z rozbiórki, wyrównanie podłoża i uporządkowanie terenu rozbiórki; dla rozbiórki barier i poręczy: demontaż elementów bariery lub poręczy, odkopanie i wydobycie słupków wraz z fundamentem, zasypanie dołów po słupkach wraz z zagęszczeniem do uzyskania Is ³ 1,00 wg BN-77/ , załadunek i wywiezienie materiałów z rozbiórki, uporządkowanie terenu rozbiórki; dla rozbiórki przepustu: odkopanie przepustu, fundamentów, ław, umocnień itp., ew. ustawienie rusztowań i ich późniejsze rozebranie, rozebranie elementów przepustu, sortowanie i pryzmowanie odzyskanych materiałów, załadunek i wywiezienie materiałów z rozbiórki, zasypanie dołów (wykopów) gruntem z zagęszczeniem do uzyskania Is ³ 1,00 wg BN-77/ , uporządkowanie terenu rozbiórki dla rozbiórki ścieku: D Rozbiórka elementów dróg, ogrodzeń i przepustów 67

7 odsłonięcie ścieku, ręczne wyjęcie elementów ściekowych wraz z oczyszczeniem, zerwanie podsypki, uzupełnienie i wyrównanie podłoża, załadunek i wywóz materiałów z rozbiórki, uporządkowanie terenu rozbiórki; dla rozbiórki przykanalików: rozebranie przykanalików, odwiezienie materiałów z rozbiórki na wysypisko lub w miejsce wskazane przez Inwestora, sortowanie i spryzmowanie odzyskanych materiałów, ewentualne zasypanie i zagęszczenie gruntu w dołach (wykopach) po usuniętych obiektach, uporządkowanie miejsca prowadzonych robót dla rozbiórki wpustów deszczowych: rozebranie wpustów deszczowych, odwiezienie materiałów z rozbiórki na wysypisko lub w miejsce wskazane przez Inwestora, sortowanie i spryzmowanie odzyskanych materiałów, ewentualne zasypanie i zagęszczenie gruntu w dołach (wykopach) po usuniętych obiektach, uporządkowanie miejsca prowadzonych robót dla wysokościowego przełożenia latarni: ręczne kopanie i zasypanie rowów dla kabli wraz z zagęszczeniem, nasypanie warstwy piasku na dno rowu o szerokości 40cm, ułożenie rur ochronnych w wykopie, ręczne przełożenie kabla o masie do 1 kg/mb, wysokościowe przełożenie latarni, zamufowanie kabla, badanie linii kablowej nn D Rozbiórka elementów dróg, ogrodzeń i przepustów 68

8 10. PRZEPISY ZWIĄZANE Normy PN-D Surowiec drzewny. Drewno tartaczne iglaste. PN-D Tarcica iglasta ogólnego przeznaczenia PN-D Tarcica liściasta ogólnego przeznaczenia PN-H Rury stalowe bez szwu walcowane na gorąco ogólnego stosowania PN-H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia PN-H Stal walcowana. Kątowniki równoramienne PN-H Kątowniki nierównoramienne stalowe walcowane na gorąco BN-87/ Gwoździe budowlane. Gwoździe z trzpieniem gładkim, okrągłym i kwadratowym BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Rozporządzenia, instrukcje i inne dokumenty Rozporządzenie Ministra Infrastruktury z dnia (Dz. U. Nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy w czasie wykonywanie robot rozbiórkowych. Szczegółowe przepisy z zakresu warunków BHP przy robotach rozbiórkowych. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 roku (Dz. U. Nr 13 poz. 93 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2003r w sprawie warunków i trybu postępowania dotyczącego rozbiórek oraz zmiany sposobu użytkowania obiektu budowlanego Ustawy Ustawa z dnia 29 stycznia 2004 roku- Prawo Zamówień Publicznych. Ustawa z dnia 16 kwietnia 2004 roku - O wyrobach budowlanych. Ustawa z dnia 24 sierpnia 1991 roku - O ochronie przeciwpożarowej. Ustawa z dnia 21 grudnia 2004 roku - O dozorze technicznym. Ustawa z dnia 27 kwietnia 2001 roku - Prawo Ochrony Środowiska. D Rozbiórka elementów dróg, ogrodzeń i przepustów 69
