Zagospodarowanie Parku Pokoju w Oświęcimiu

Transkrypt

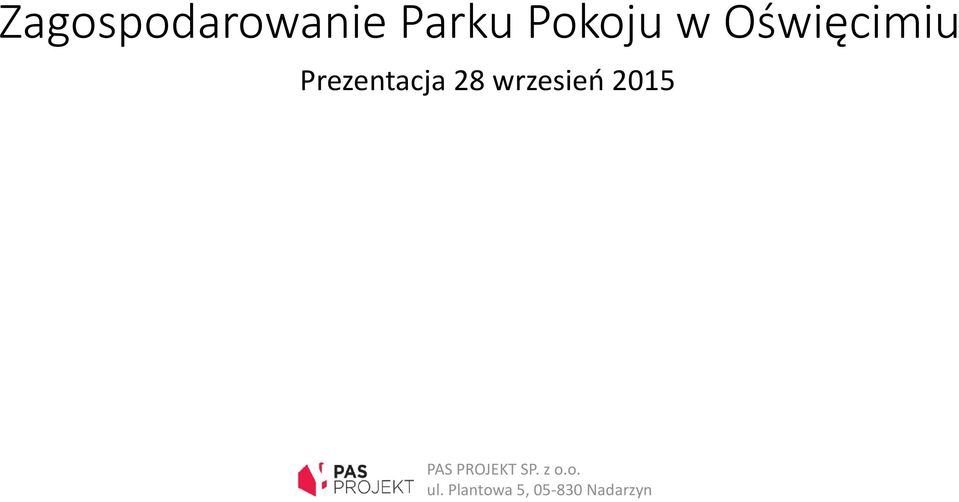

1 Zagospodarowanie Parku Pokoju w Oświęcimiu Prezentacja 28 wrzesień 2015

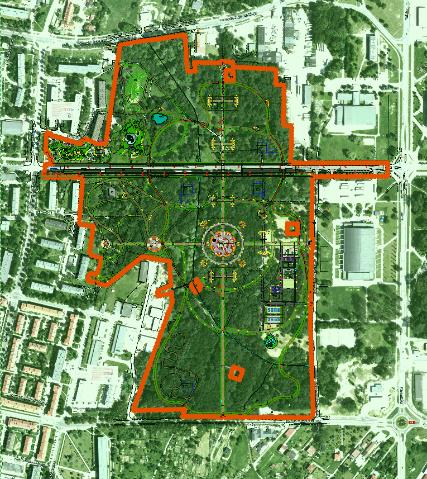

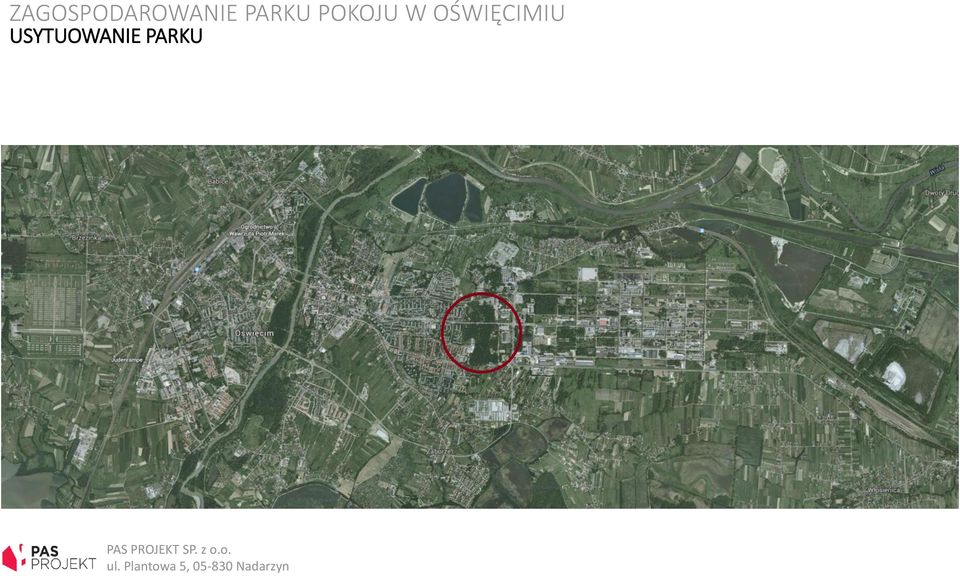

2 USYTUOWANIE PARKU

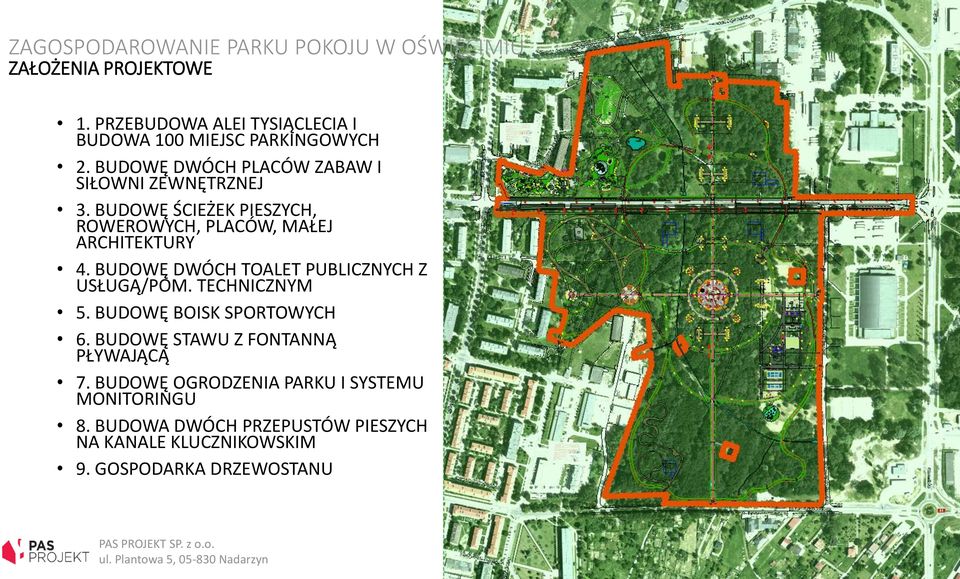

3 ZAŁOŻENIA PROJEKTOWE 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH 2. BUDOWĘ DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ 3. BUDOWĘ ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY 4. BUDOWĘ DWÓCH TOALET PUBLICZNYCH Z USŁUGĄ/POM. TECHNICZNYM 5. BUDOWĘ BOISK SPORTOWYCH 6. BUDOWĘ STAWU Z FONTANNĄ PŁYWAJĄCĄ 7. BUDOWĘ OGRODZENIA PARKU I SYSTEMU MONITORINGU 8. BUDOWA DWÓCH PRZEPUSTÓW PIESZYCH NA KANALE KLUCZNIKOWSKIM 9. GOSPODARKA DRZEWOSTANU

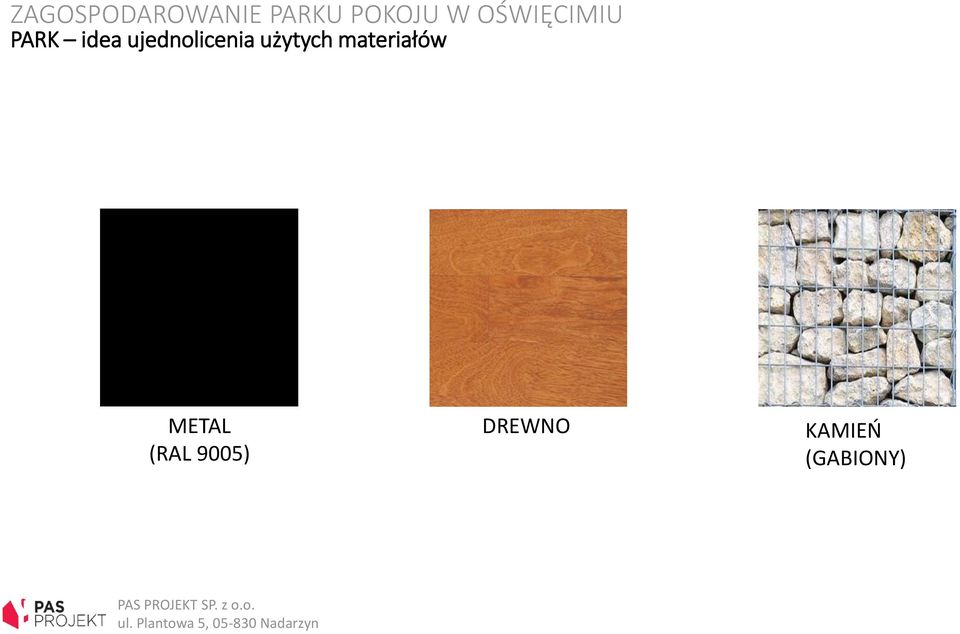

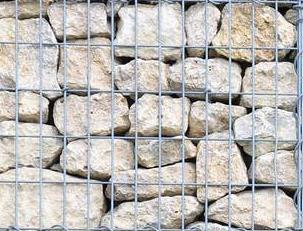

4 PARK idea ujednolicenia użytych materiałów METAL (RAL 9005) DREWNO KAMIEŃ (GABIONY)

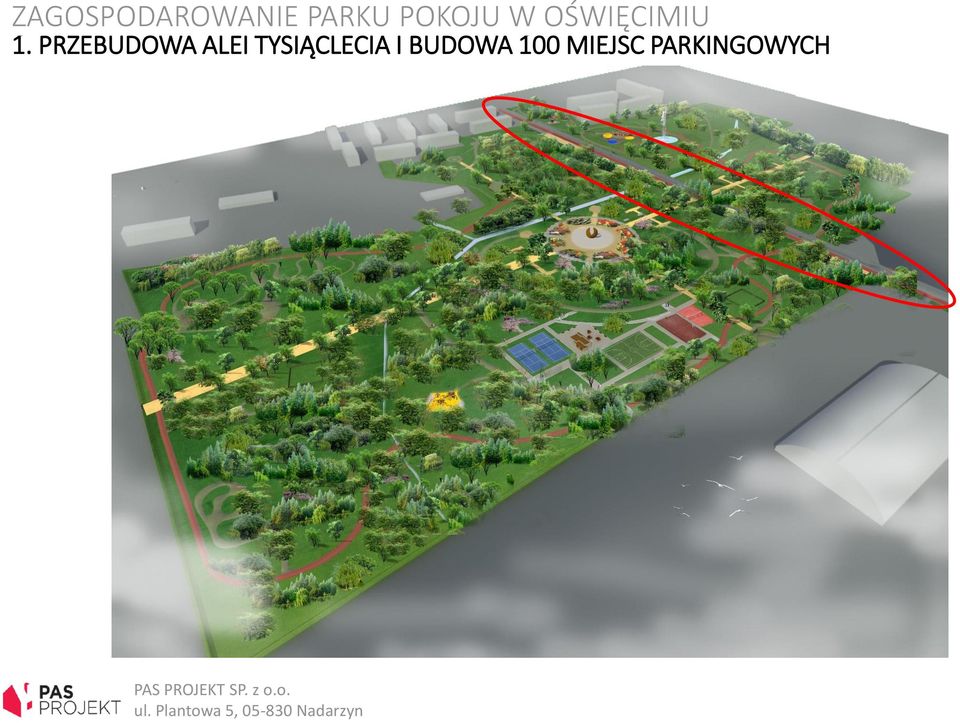

5 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH

6 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH stan istniejący

7 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH stan projektowany

8 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH stan projektowany

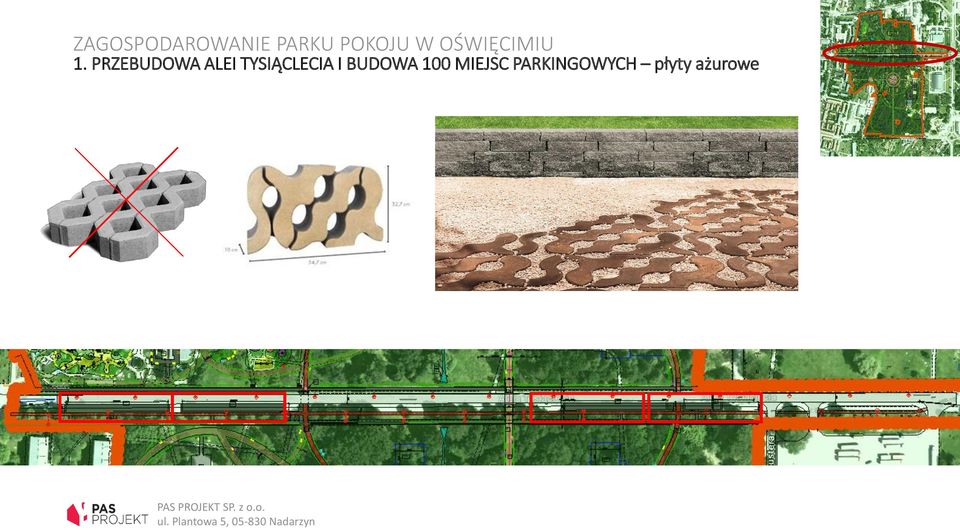

9 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH płyty ażurowe

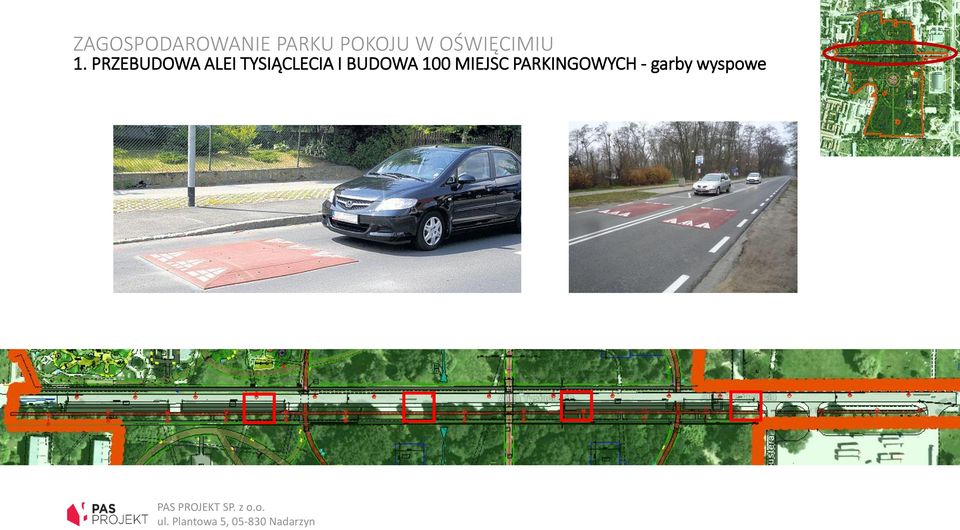

10 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH - garby wyspowe

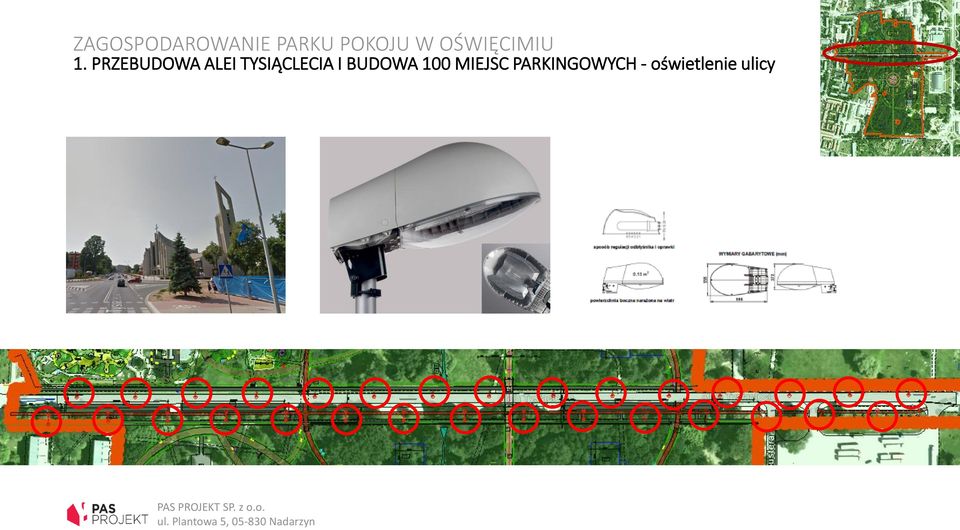

11 1. PRZEBUDOWA ALEI TYSIĄCLECIA I BUDOWA 100 MIEJSC PARKINGOWYCH - oświetlenie ulicy

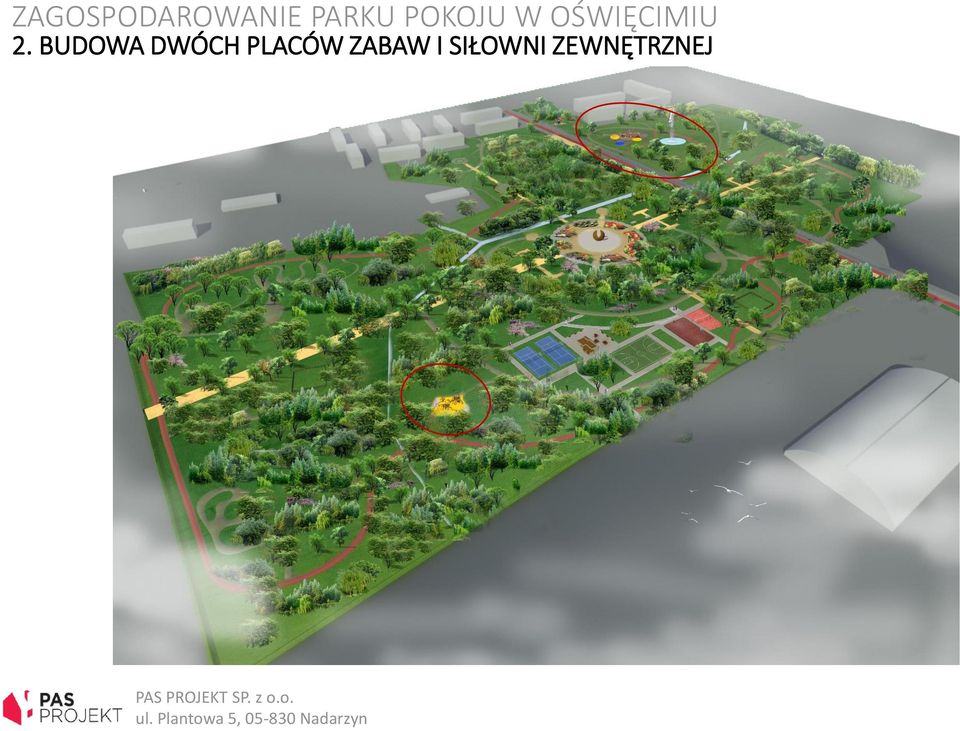

12 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ

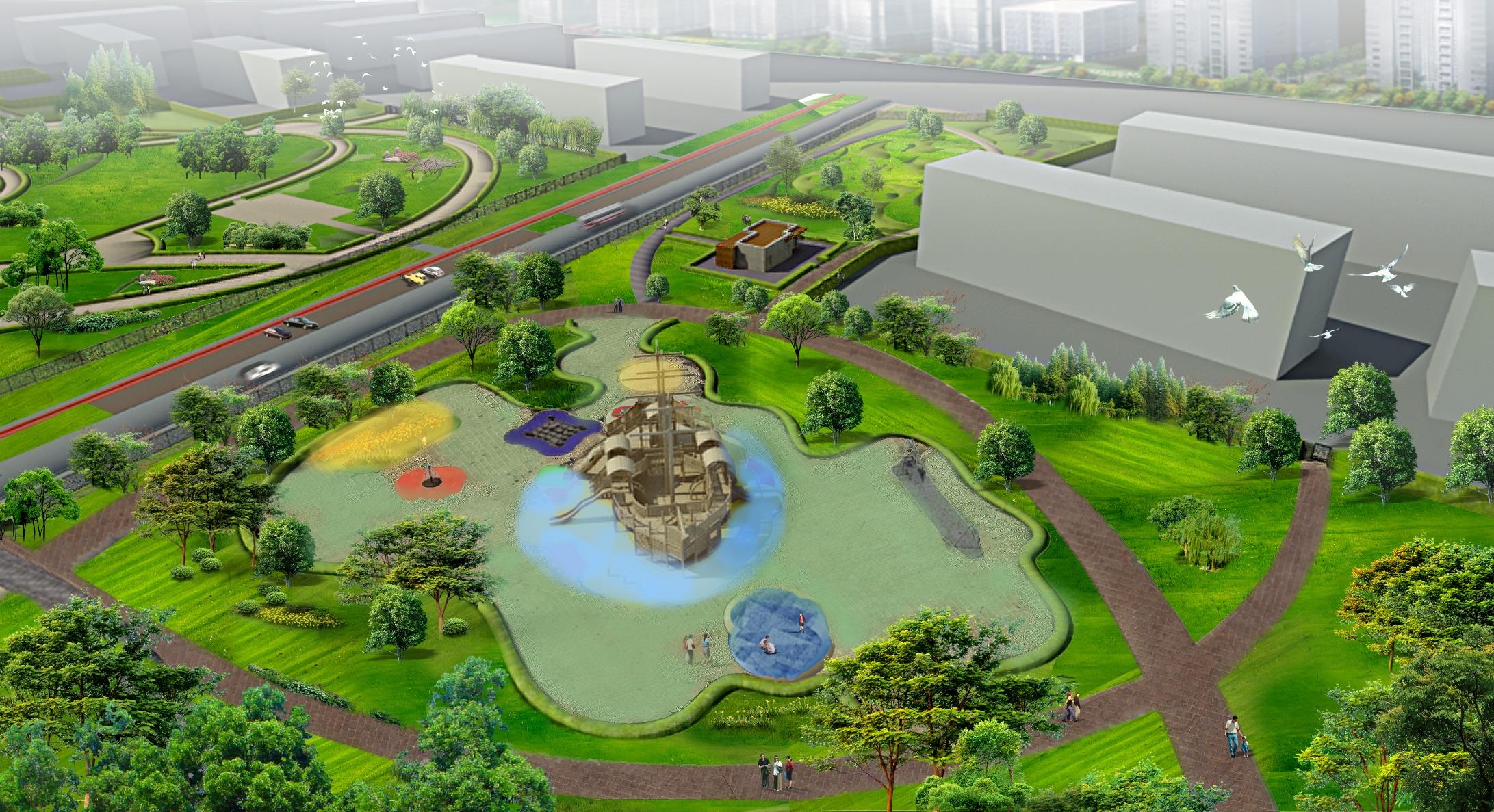

13 ZAGOSPODAROWANIE PARKU POKOJU W OŚWIĘCIMIU 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ widok na place zabaw

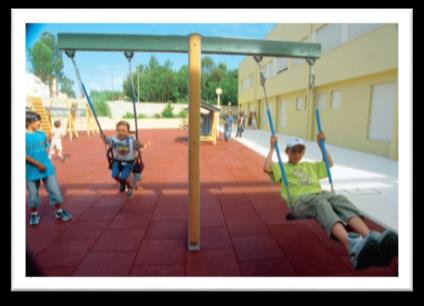

14 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI MŁODSZYCH 3 huśtawki o różnej budowie i funkcji. HUŚTAWKI Oryginalna forma huśtawki z siedziskami dla najmłodszych Siedziska gumowe, antypoślizgowe oraz specjalne, w pełni obudowane siedziska dla najmłodszych Dzięki dużej wysokości huśtawki z gniazdem możliwość zabawy dzieci najmłodszych z rodzicami.

15 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI MŁODSZYCH 3 różne w kształcie bujaki. Konstrukcja zapewnia bezpieczne bujanie dla najmłodszych (bez wychylania się na boki w trakcie ruchu) BUJAKI i KARUZELA Panel z trwałego materiału HPL Karuzela dla najmłodszych dzieci zapewniająca bezpieczną zabawę.

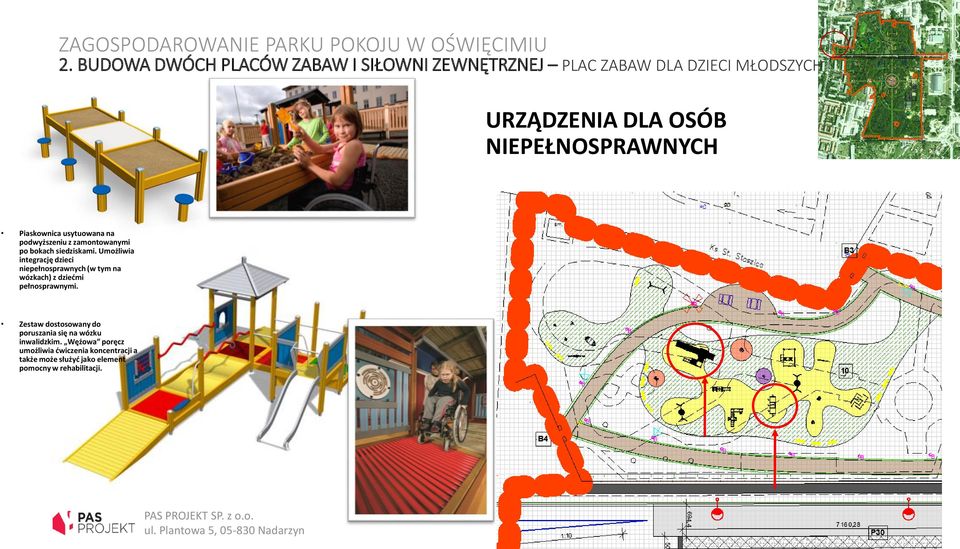

16 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI MŁODSZYCH URZĄDZENIA DLA OSÓB NIEPEŁNOSPRAWNYCH Piaskownica usytuowana na podwyższeniu z zamontowanymi po bokach siedziskami. Umożliwia integrację dzieci niepełnosprawnych (w tym na wózkach) z dziećmi pełnosprawnymi. Zestaw dostosowany do poruszania się na wózku inwalidzkim. Wężowa poręcz umożliwia ćwiczenia koncentracji a także może służyć jako element pomocny w rehabilitacji.

17 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ plac zabaw dla dzieci młodszych Bujaki dla osób niepełnosprawnych, dzięki odpowiedni dużym wymiarom siedzisk i pełnym zabezpieczenie (burty, podnóżki, uchwyty) zapewniają komfortowe użytkowanie dla osób o niepełnosprawności fizycznej i psychicznej. URZĄDZENIA DLA OSÓB NIEPEŁNOSPRAWNYCH

18 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI MŁODSZYCH Zjeżdżalnia, imitująca kształt słonia. Poza zjazdem, wyposażona w tunel z przeźroczystymi elementami. URZĄDZENIA TEMATYCZNE Statek, wyposażony w imitację lunety i koła sterowego.

19 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI MŁODSZYCH ZABAWKI DLA NAJMŁODSZYCH Piaskownica wyposażona w blaty i tunele, oraz dwie zamykane komory na zabawki. Zestaw dla najmłodszych dzieci (od 1 roku życia) dzięki odpowiednio małym wymiarom zapewnia bezpieczną zabawę dla najmłodszych. Wyposażony w zjeżdżalnie, trapy wejściowe, plecionkę linową.

20 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI MŁODSZYCH LABIRYNT Prosty labirynt dla maluchów. Poza tradycyjnym zespołem korytarzy, posiada dodatkowe panele funkcyjne z grami takimi jak: Liczydło, Gra w okręty, Kółko i krzyżyk oraz dodatkowe panele: okienko z ladą czy telewizor.

21 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI MŁODSZYCH ĆWICZENIE RÓWNOWAGI Dla najstarszych spośród małych dzieci przygotowane są dwa urządzenia do ćwiczenia równowagi: Kula, z miękką, antypoślizgową powłoką, oraz huśtawka ważka, z centralnie zamontowanym podestem do balansowania.

22 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI STARSZYCH GŁÓWNY ELEMENT STATEK Centralny element wielofunkcyjny zestaw zabawowy w kształcie galeonu. Duże wymiary urządzenia (20 x 12 m) Zapewniają komfortową zabawę dla ponad 100 użytkowników jednocześnie. Bardzo dużo funkcji zabawowych: m.in.:17 paneli z grami, 4 trapy plecionki linowe, 3 zjeżdżalnie (w tym 1 z tuby) 3 rodzaje trapów wejściowych. Zabawa odbywa się na dwóch poziomach, zabezpieczonych ściankami z pełnymi szczebelkami, dzięki czemu zabawa jest w pełni bezpieczna, a element wygląda dostojnie.

23 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI STARSZYCH Dwa punkty wspinaczkowe, o podobnym, nietypowym kształcie. Przeznaczone dla starszych dzieci, dzięki nietypowej budowie są większym wyzwaniem zabawowym. Wyposażone w plecionki linowe, elementy do wiszenia i podciągania się oraz trójkątne ścianki wspinaczkowe. PUNKTY WSPINACZKOWE

24 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI STARSZYCH Zjazd linowy, wyposażony w drewniany podest. ZJAZD LINOWY Dzięki odpowiedniemu mechanizmowi umożliwi bezpieczny zjazd nawet bardzo ciężkim użytkownikom.

25 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI STARSZYCH ZESTAW SPRAWNOŚCIOWY Urządzenie przeznaczone do intensywnej zabawy lub ćwiczeń sportowych dla starszych użytkowników W skład zestawu wchodzą: drabinki, plecionka linowa trawers górny, przeszkoda w postaci ruchomych schodków na linach, tunel z plecionki do wspinaczki.

26 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI STARSZYCH Dwa urządzenia które dzięki swojej budowie umożliwiają jednocześnie kręcenie się jak i bujanie. Jedno dla dzieci młodszych, drugie dla starszych. (powyżej 8 lat) BUJANIE I KRĘCENIE

27 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI STARSZYCH Urządzenie symulator surfingu. SURFOWANIE Składa się 20 ruchomych, zawieszonych na linach talerzy, 4 pylonów stałych, oraz centralnej bujanej platformy. Zapewnia nietypową zabawę dla 6 osób w jednym monecie

28 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ PLAC ZABAW DLA DZIECI STARSZYCH HUŚTAWKI 3 huśtawki standardowe, oraz huśtawka z siedziskiem gniazdo, umożliwiają komfortową zabawę dla 10 dzieci. Dzięki dużej wysokości huśtawki z gniazdem możliwa jest zabawa wraz z rodzicami.

29 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ plac rekreacyjno-sportowy Plac do ćwiczeń sportowych. Przeznaczony głownie do ćwiczeń dyscypliny Parkour, jednak dzięki swojemu układowi umożliwia ogólny trening oraz może służyć jako ścieżka zdrowia.

30 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ plac rekreacyjno-sportowy Drążki do treningu techniki lache (precyzyjne przeskakiwanie z jednego punktu do drugie z wykorzystaniem pojedynczego, górnego punktu zaczepiania, czy też techniki gibbon, przeskakiwania na rękach pomiędzy szczebelkami drabinki. Płotki do ćwiczenia techniki Vault, czyli przerzucania nóg nad [przeszkodą, przy jednoczesnym podtrzymaniu ciała ręką, lub dwiema rękami w zależności od podrodzaju techniki. Klatka wielofunkcyjna, do ćwiczenia techniki Vault i Preccision jump (czyli skoku z jednego elementu na drugi, tak aby wylądować dwiema złączonymi nogami. Klatka działa indywidualnie jak i w połączeniu z innymi urządzeniami.

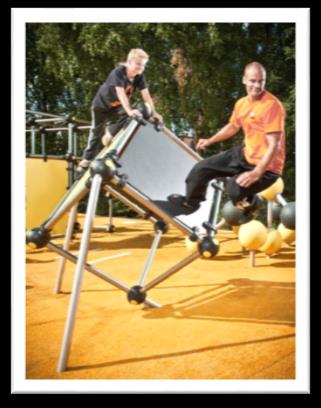

31 2. BUDOWA DWÓCH PLACÓW ZABAW I SIŁOWNI ZEWNĘTRZNEJ plac rekreacyjno-sportowy Zestaw kul służący do treningu równowagi, do wspinaczki, oraz do różnego rodzaju technik parkourowych związanych ze skokiem. Kostka służąca do wykonywania techniki Tic-Tac, polegającej na skoku z odbiciem od jednej ze ścianek kostki i wylądowaniu na innym urządzeniu. Płotki do ćwiczenia techniki Vault, czyli przerzucania nóg nad [przeszkodą, przy jednoczesnym podtrzymaniu ciała ręką, lub dwiema rękami w zależności od podrodzaju techniki. Dodatkowo urządzenie służy do ćwiczenia techniki underbar czyli przesuwania ciała pod drążkami.

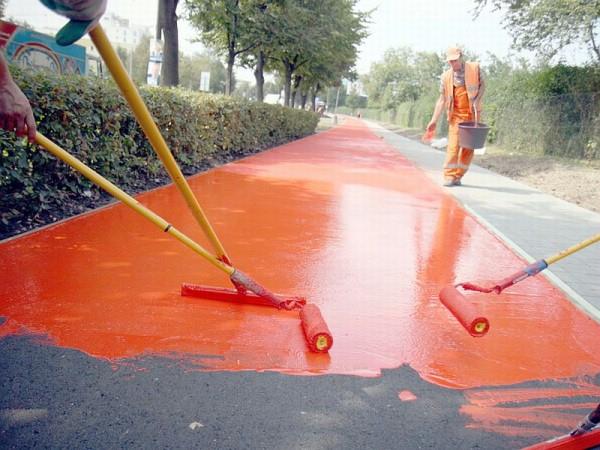

32 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY Ścieżki rowerowe pokryta dla zwiększenia bezpieczeństwa czerwoną żywicą

33 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY główna aleja

34 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY obiekty handlowe

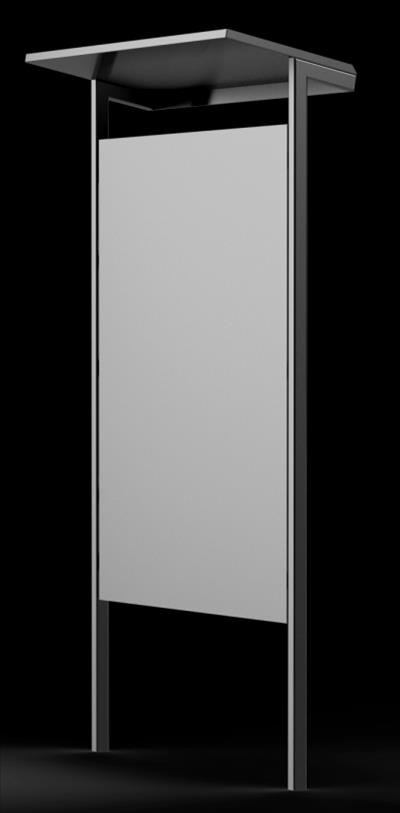

35 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY mała architektura

36 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY mała architektura

37 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY mała architektura

38 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY mała architektura

39 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY mała architektura

40 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY mała architektura

41 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY plac główny

42 ZAGOSPODAROWANIE PARKU POKOJU W OŚWIĘCIMIU 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY plac główny

43 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY plac główny

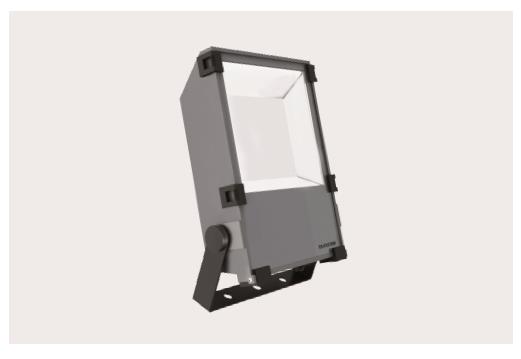

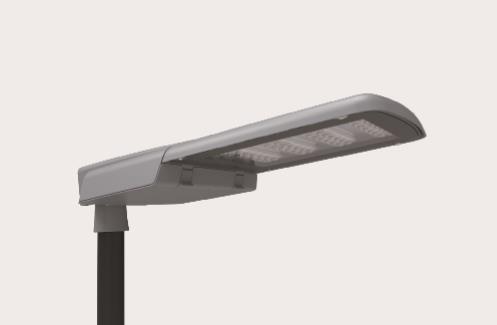

44 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY oświetlenie

45 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY oświetlenie

46 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY oświetlenie

47 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY oświetlenie

48 3. BUDOWA ŚCIEŻEK PIESZYCH, ROWEROWYCH, PLACÓW, MAŁEJ ARCHITEKTURY oświetlenie

49 4. BUDOWĘ DWÓCH TOALET PUBLICZNYCH Z USŁUGĄ/POM. TECHNICZNYM

50 ZAGOSPODAROWANIE PARKU POKOJU W OŚWIĘCIMIU 4. BUDOWĘ DWÓCH TOALET PUBLICZNYCH Z USŁUGĄ/POM. TECHNICZNYM

51 ZAGOSPODAROWANIE PARKU POKOJU W OŚWIĘCIMIU 4. BUDOWĘ DWÓCH TOALET PUBLICZNYCH Z USŁUGĄ/POM. TECHNICZNYM przykład elewacji

52 4. BUDOWĘ DWÓCH TOALET PUBLICZNYCH Z USŁUGĄ/POM. TECHNICZNYM

53 5. BUDOWĘ BOISK SPORTOWYCH

54 5. BUDOWĘ BOISK SPORTOWYCH sztuczna trawa

55 5. BUDOWĘ BOISK SPORTOWYCH boisko do piłki nożnej

56 5. BUDOWĘ BOISK SPORTOWYCH boisko do koszykówki i siatkówki

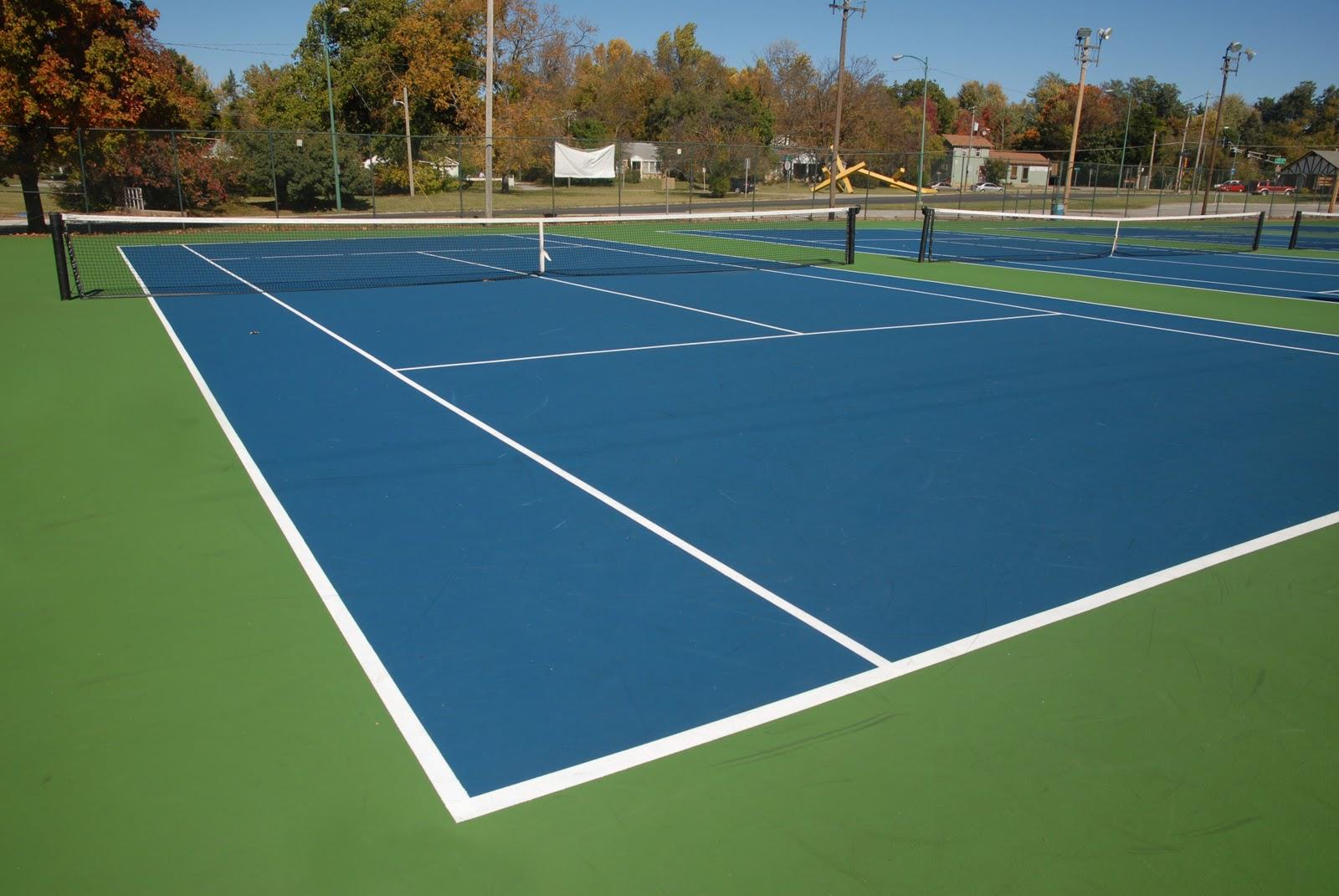

57 5. BUDOWĘ BOISK SPORTOWYCH dwa boiska do tenisa

58 6. BUDOWĘ STAWU Z FONTANNĄ PŁYWAJĄCĄ

59 6. BUDOWĘ STAWU Z FONTANNĄ PŁYWAJĄCĄ

60 7. BUDOWĘ OGRODZENIA PARKU I SYSTEMU MONITORINGU CIS GRAB

61 7. BUDOWĘ OGRODZENIA PARKU I SYSTEMU ZABEZPIECZEŃ B2 brama boczna

62 7. BUDOWĘ OGRODZENIA PARKU I SYSTEMU ZABEZPIECZEŃ B1 brama główna z furtką

63 7. BUDOWĘ OGRODZENIA PARKU I SYSTEMU ZABEZPIECZEŃ F3 - furtka

64 7. BUDOWĘ OGRODZENIA PARKU I SYSTEMU ZABEZPIECZEŃ 1. Na wejściach do Parku (od ulicy plus na poszczególnych końcach parku) kamery z możliwością rozpoznawania i identyfikacji osób 2. Place zabaw oraz kompleks sportowy oraz główne aleje - obserwacja w dzień i w nocy ( bez konieczności rozpoznawania twarzy i identyfikacji) 3. Reszta Parku pokryta monitoringiem o charakterze prewencyjnym 4. Zapis i archiwizacja na 14 dni z poglądem ze wszystkich kamer w pawilonie T1 ( ok. 3 monitorów od 32 ). 5. System z możliwością wyprowadzania sygnału wizyjnego na stronę internetową.

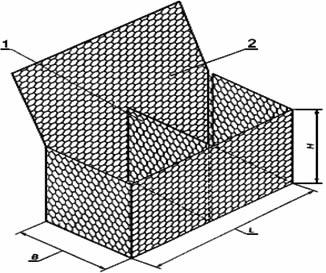

65 8. BUDOWA TRZECH PRZEPUSTÓW PIESZYCH NA KANALE KLUCZNIKOWSKIM przepust z gabionów

66 8. BUDOWA TRZECH PRZEPUSTÓW PIESZYCH NA KANALE KLUCZNIKOWSKIM geokrata

67 9. DRZEWOSTAN - STAN ISTNIEJĄCY NA PÓŁNOC OD AL. TYSIĄCLECIA: - część względnie zadbana i uporządkowana o charakterze parkowym NA POŁUDNIE OD AL. TYSIĄCLECIA: - część o charakterze leśnym - nasadzenia w rzędach z lat liczne młode samosiewki - drzewostan zaniedbany - wiele drzew niebezpiecznych, chorujących, martwych, próchniejących - nie prowadzone żadne prace związane z gospodarką drzewostanem - nie prowadzone żadne prace związane z cięciami sanitarnymi PAS PROJEKT Sp. z o.o.

68 9. GOSPODARKA DRZEWOSTANEM DRZEWA PRZEWIDZIANE DO WYCINKI: - większość drzewa w złym stanie fitosanitarnym martwe, próchniejące, niebezpieczne - drzewa kolidujące z projektem Parku CEL GOSPODARKI DRZEWOSTANEM: - zapewnienie bezpieczeństwa użytkownikom Parku - umożliwienie prawidłowego, zdrowego wzrostu i rozwoju drzew pozostających - umożliwienie zapewnienia nowych funkcji Parku PAS PROJEKT SP. z.o.o.

69 9. NOWE NASADZENIA DRZEWA GATUNKÓW SZLACHETNYCH: - lipa - buk - platan - tulipanowiec - jarząb - miłorząb - ambrowiec Platan kora Miłorząb - liść Ambrowiec - jesienią Tulipanowiec - kwiat

70 9. NOWE NASADZENIA KRZEWY OZDOBNE: - dereń - lilak - hortensja - tawuła - jaśminowiec - trzmielina Hortensja - kwiat Krzewuszka - kwiat Tawuła - kwiat - forsycja - krzewuszka - kalina - róża - pęcherznica - berberys - irga - perukowiec Trzmielina - owoc Kalina - kwiat Dereń - zima

71 9. NOWE NASADZENIA BYLINY: - hosta - liliowiec - zawilec - bodziszek - konwalia - żurawka Konwalia Zawilec Liliowiec Żurawka Bodziszek

72 9. NOWE NASADZENIA - FUNKCJE FUNKCJE DEKORACYJNE: - ozdobne liście - ozdobne kwiaty - ozdobne pędy - kwitnące w różnych porach roku - przebarwiające się jesienią - podkreślające leśny charakter parku Dereń - pędy Hosta - liście Hortensja - kwiaty Tulipanowiec - jesień

73 9. NOWE NASADZENIA - FUNKCJE FUNKCJE UŻYTKOWE: - krzewy ostoją dla ptaków - owoce pokarmem dla ptaków - kwiaty miododajne - wzbogacające podszyt i runo części leśnej Parku Kwiczoł na kalinie Motyl na lilaku Pszczoła na zawilcach

74 9. WYCINKA DRZEW SCHEMATY ZE WZGLĘDU NA ZŁY STAN FITOSANITARNY ZE WZGLĘDU NA KOLIZJE Z NOWYM PROJEKTEM

75 9. STAN PO WYCINCE WRAZ Z NOWYMI NASADZENIAMI Zieleń do nasadzenia szt. w tym: drzewa szt krzewy szt krzewinki szt byliny szt żywopłot grabowy szt ZESTAWIENIE ROŚLIN: 1.Cornus alba 'Ellegantissima' - dereń biały 2. Syringa meyeri 'Palibin' - lilak Meyera 3. Hydrangea paniculata 'Vanilla Fraise' - hortensja bukietowa 4. Hosta 'Patriot' - funkia 5. Spiaea japonica 'Anthony Waterer' - tawuła japońska 6. Spirea betulifolia - tawuła brzozolistna 7. Philadelphus coronarius - jaśminowiec wonny 8. Euonymus europaeus 'Red Casacade' - trzmielina europejska 9. Spirea xcinerea 'Grefscheim' - tawuła szara 10. Hydrangea paniculata 'Silver Dollar' - hortensja bukietowa 11. Forsythia xintermedia 'Maluch' - forsycja pośrednia 12. Weigela florida 'Nana Variegata' - krzewuszka cudowna 13. Viburnum carlesii - kalina korerańska 14. Rosa 'Mary Rose' - róża 15. Miscanthus sacchariflorus - miskant 16. Weigela 'Wings of Fire' - krzewuszka cudowna 17. Philadelphus 'Snowbelle' - jaśminowiec 18. Syringa vulgaris 'Michel Buchner' - lilak pospolity 19. Physocarpus opulifolius 'Luteus' - pęcherznica kalinolistna 20. Berberis thunbergii 'Erecta' - berberys Thunberga 21. Cotoneaster lucidus - irga błyszcząca 22. Pachysandra terminalis - runianka japońska 23. Viburnum opulus 'Roseum' - kalina koralowa 24. Vinca minor - barwinek pospolity 25. Hydrangea paniculata 'Pinky Winky' - hortensja bukietowa 26. Hamerocallis 'Stella de Oro' - liliowiec 27. Hamerocallis 'Crimson Pirate' - liliowiec 28. Rosa 'Queen on Sweden' - róża 29. Rosa 'Eglantyne' - róża 30. Syringa vulgaris 'Mme Lemoine' - lilak pospolity 31. Spirea japonica 'Goldfalme' - tawuła japońska 32. Cottinus coggygria 'Royal Purple' - perukowiec podolski 33. Physocarpus opulifolius 'Diabolo' - pęcherznica kalinolistna 34. Anemone nemorosa - zawilec gajowy 35. Geranium xcantabrigiense 'Cambridge' - bodziszek kantabryjski 36. Convallaria majalis - konwalia majowa 37. Heuchera 'Citronelle' - żurawka 38. Heuchera 'Peppermint Spice' - żurawka 39. Hydrangea paniculata 'Phantom' - hortensja bukietowa 40. Carpinus betulus - żywopłot - grab pospolity 41. Platanus xhispanica 'Alphen Globe' - platan klonolistny 42. Sorbus intermedia - jarząb szwedzki 43. Tilia tomentosa 'Brabant' - lipa srebrzysta 44. Fagus sylvatica 'Atropunicea' - buk pospolity 45. Ginkgo biloba - miłorząb japoński 46. Malus 'Royality' - jabłoń 47. Prunus serrulata 'Kanzan' - wiśnia piłkowana 48. Liquidambar styraciflua - ambrowiec amerykański 49. Liriodendron tulipifera 'Fastigiatum' - tulipanowiec amerykański
