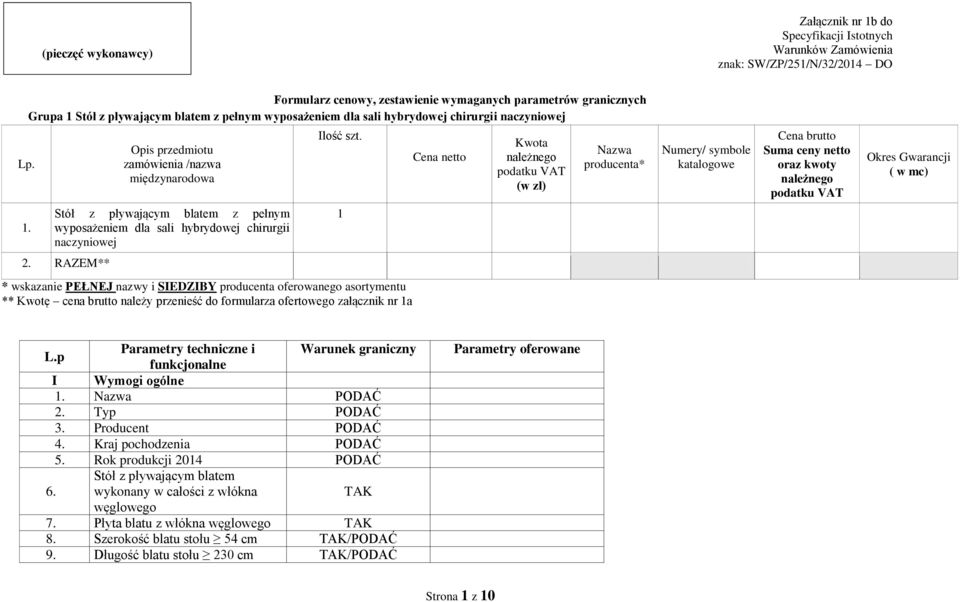

1 (pieczęć wykonawcy) Załącznik nr 1b do Specyfikacji Istotnych Warunków Zamówienia znak: SW/ZP/251/N/32/2014 DO Formularz cenowy, zestawienie wymaganych parametrów granicznych Grupa 1 Stół z pływającym blatem z pełnym wyposażeniem dla sali hybrydowej chirurgii naczyniowej Lp. Opis przedmiotu zamówienia /nazwa międzynarodowa Ilość szt. Cena netto Kwota należnego podatku VAT (w zł) Nazwa producenta* Numery/ symbole katalogowe Cena brutto Suma ceny netto oraz kwoty należnego podatku VAT Okres Gwarancji ( w mc) 1. Stół z pływającym blatem z pełnym wyposażeniem dla sali hybrydowej chirurgii naczyniowej 1 2. RAZEM** * wskazanie PEŁNEJ nazwy i SIEDZIBY producenta oferowanego asortymentu ** Kwotę cena brutto należy przenieść do formularza ofertowego załącznik nr 1a L.p Parametry techniczne i Warunek graniczny funkcjonalne I Wymogi ogólne 1. Nazwa PODAĆ 2. Typ PODAĆ 3. Producent PODAĆ 4. Kraj pochodzenia PODAĆ 5. Rok produkcji 2014 PODAĆ Stół z pływającym blatem 6. wykonany w całości z włókna węglowego 7. Płyta blatu z włókna węglowego 8. Szerokość blatu stołu 54 cm /PODAĆ 9. Długość blatu stołu 230 cm /PODAĆ Parametry oferowane Strona 1 z 10

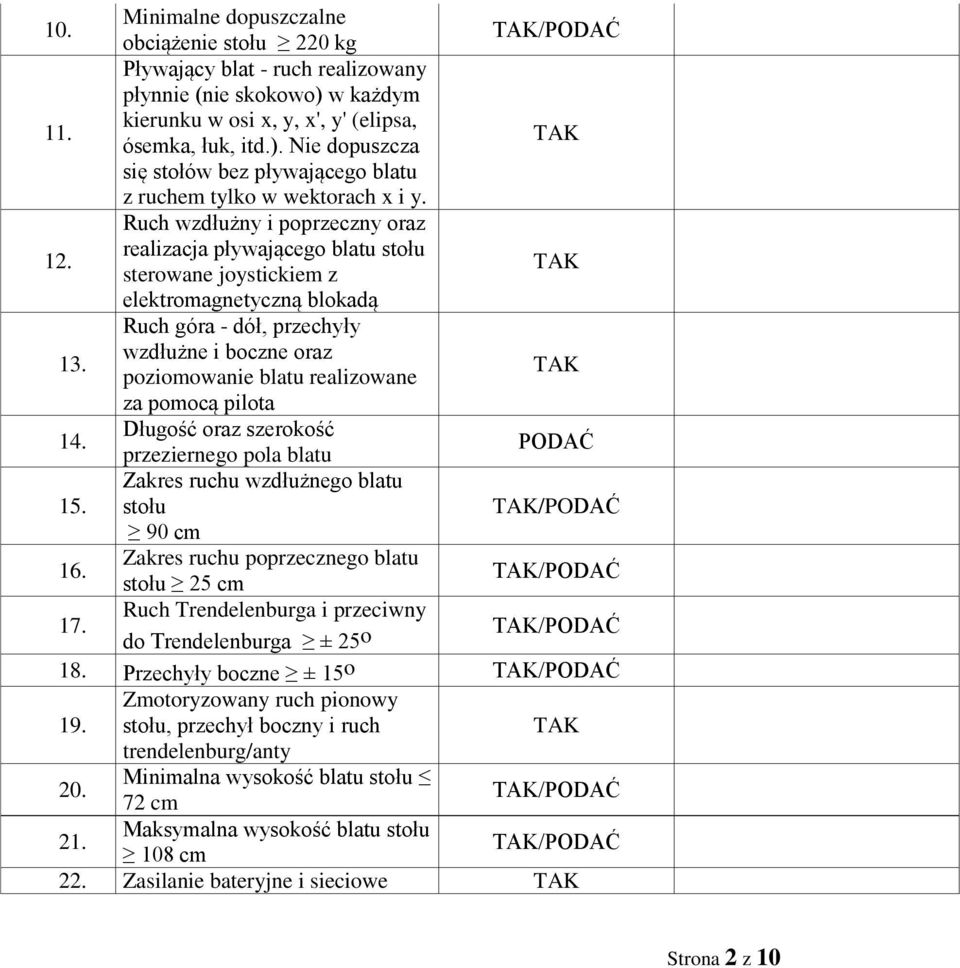

2 10. Minimalne dopuszczalne obciążenie stołu 220 kg /PODAĆ 11. Pływający blat - ruch realizowany płynnie (nie skokowo) w każdym kierunku w osi x, y, x', y' (elipsa, ósemka, łuk, itd.). Nie dopuszcza się stołów bez pływającego blatu z ruchem tylko w wektorach x i y. 12. Ruch wzdłużny i poprzeczny oraz realizacja pływającego blatu stołu sterowane joystickiem z elektromagnetyczną blokadą 13. Ruch góra - dół, przechyły wzdłużne i boczne oraz poziomowanie blatu realizowane za pomocą pilota 14. Długość oraz szerokość przeziernego pola blatu PODAĆ 15. Zakres ruchu wzdłużnego blatu stołu /PODAĆ 90 cm 16. Zakres ruchu poprzecznego blatu stołu 25 cm /PODAĆ 17. Ruch Trendelenburga i przeciwny do Trendelenburga ± 25 o /PODAĆ 18. Przechyły boczne ± 15 o /PODAĆ 19. Zmotoryzowany ruch pionowy stołu, przechył boczny i ruch trendelenburg/anty 20. Minimalna wysokość blatu stołu 72 cm /PODAĆ 21. Maksymalna wysokość blatu stołu 108 cm /PODAĆ 22. Zasilanie bateryjne i sieciowe Strona 2 z 10

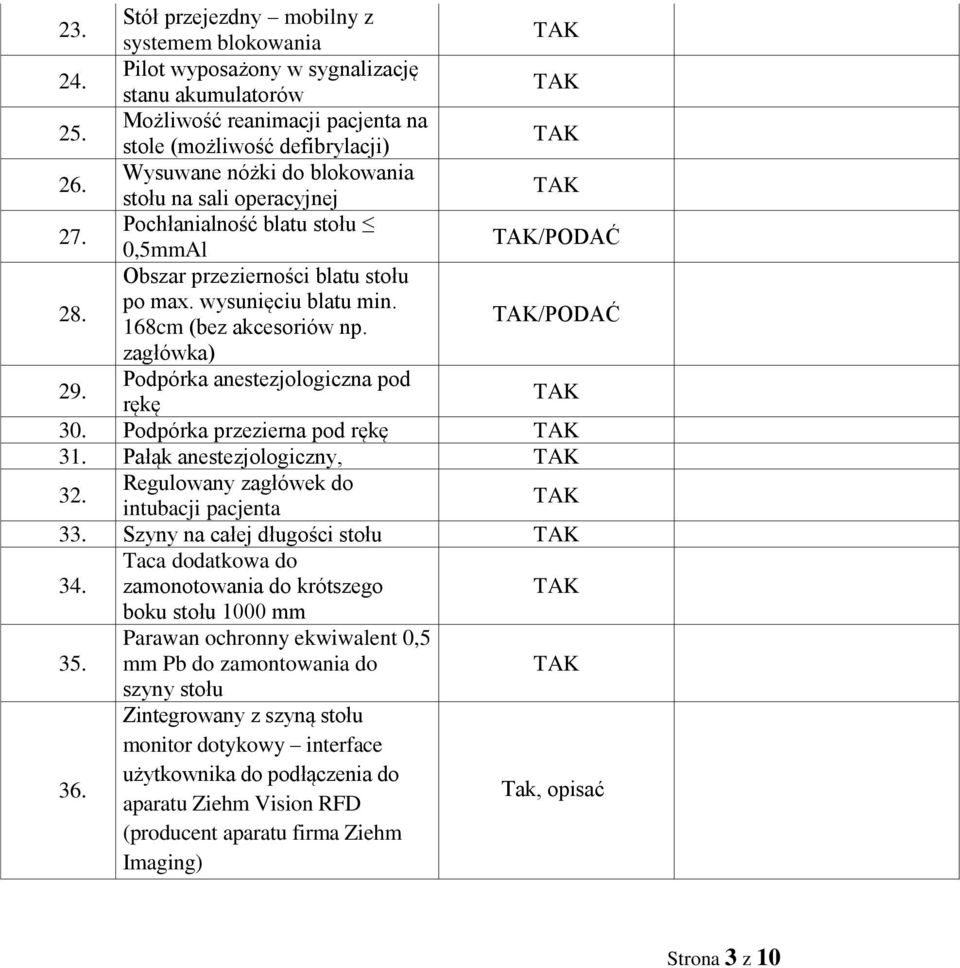

3 23. Stół przejezdny mobilny z systemem blokowania 24. Pilot wyposażony w sygnalizację stanu akumulatorów 25. Możliwość reanimacji pacjenta na stole (możliwość defibrylacji) 26. Wysuwane nóżki do blokowania stołu na sali operacyjnej 27. Pochłanialność blatu stołu 0,5mmAl /PODAĆ 28. Obszar przezierności blatu stołu po max. wysunięciu blatu min. 168cm (bez akcesoriów np. /PODAĆ zagłówka) 29. Podpórka anestezjologiczna pod rękę 30. Podpórka przezierna pod rękę 31. Pałąk anestezjologiczny, 32. Regulowany zagłówek do intubacji pacjenta 33. Szyny na całej długości stołu 34. Taca dodatkowa do zamonotowania do krótszego boku stołu 1000 mm 35. Parawan ochronny ekwiwalent 0,5 mm Pb do zamontowania do szyny stołu 36. Zintegrowany z szyną stołu monitor dotykowy interface użytkownika do podłączenia do aparatu Ziehm Vision RFD (producent aparatu firma Ziehm Imaging) Tak, opisać Strona 3 z 10

4 Zintegrowany z szyną stołu panel do sterowania elektrycznymi ruchami, do podłączenia do aparatu Ziehm Vision RFD (producent aparatu firma Ziehm Imaging) Wymagania dodatkowe Szkolenie personelu medycznego w zakresie obsługi sprzętu w siedzibie Zamawiającego, potwierdzone stosownym certyfikatem Gwarancja i bezpłatny serwis w okresie min.24 miesięcy od daty protokolarnego odbioru sprzętu medycznego Czas reakcji serwisu po zawiadomieniu (przyjęte zgłoszenie- podjęta naprawa) w okresie gwarancyjnym do 24 h w okresie pogwarancyjnym do 48 h. Maksymalny czas usunięcia awarii od momentu zgłoszenia: - 5 dni roboczych w przypadku braku konieczności sprowadzania części zamiennych z zagranicy - 8 dni roboczych w przypadku przeciwnym W przypadku 3 - krotnej naprawy tego samego podzespołu elementu umowy, wymiana elementu na nowy Tak, opisać Strona 4 z 10

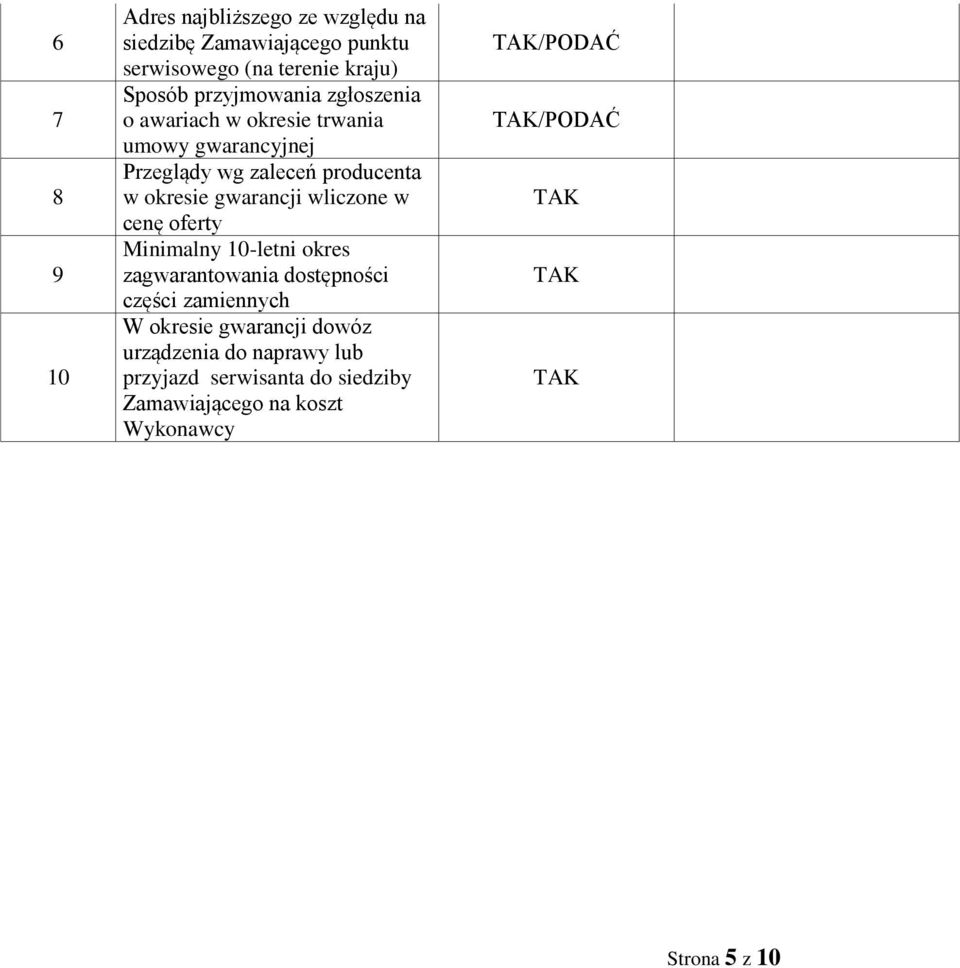

5 Adres najbliższego ze względu na siedzibę Zamawiającego punktu serwisowego (na terenie kraju) Sposób przyjmowania zgłoszenia o awariach w okresie trwania umowy gwarancyjnej Przeglądy wg zaleceń producenta w okresie gwarancji wliczone w cenę oferty Minimalny 10-letni okres zagwarantowania dostępności części zamiennych W okresie gwarancji dowóz urządzenia do naprawy lub przyjazd serwisanta do siedziby Zamawiającego na koszt Wykonawcy /PODAĆ /PODAĆ Strona 5 z 10

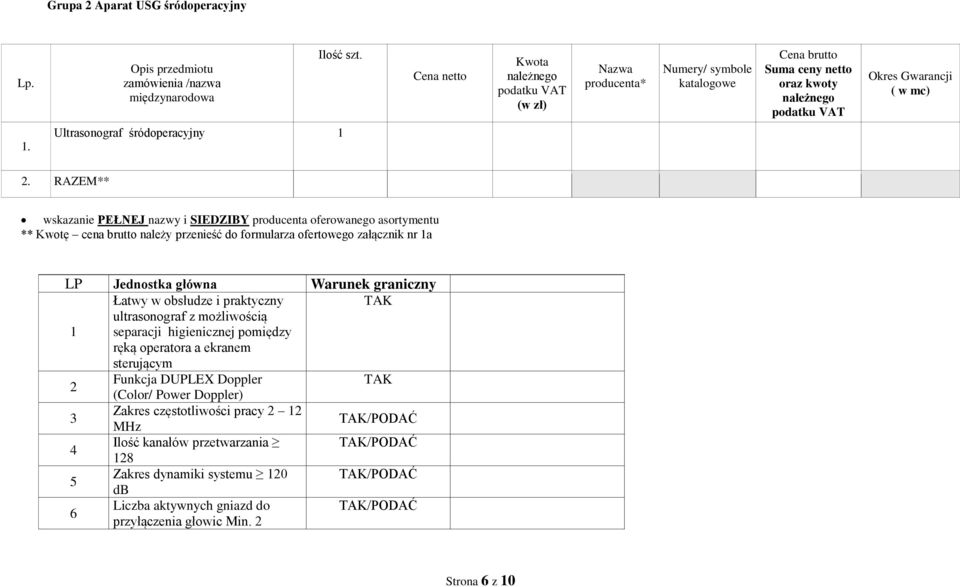

6 Grupa 2 Aparat USG śródoperacyjny Lp. Opis przedmiotu zamówienia /nazwa międzynarodowa Ilość szt. Cena netto Kwota należnego podatku VAT (w zł) Nazwa producenta* Numery/ symbole katalogowe Cena brutto Suma ceny netto oraz kwoty należnego podatku VAT Okres Gwarancji ( w mc) 1. Ultrasonograf śródoperacyjny 1 2. RAZEM** wskazanie PEŁNEJ nazwy i SIEDZIBY producenta oferowanego asortymentu ** Kwotę cena brutto należy przenieść do formularza ofertowego załącznik nr 1a LP Jednostka główna Warunek graniczny Łatwy w obsłudze i praktyczny 1 ultrasonograf z możliwością separacji higienicznej pomiędzy ręką operatora a ekranem sterującym 2 Funkcja DUPLEX Doppler (Color/ Power Doppler) 3 Zakres częstotliwości pracy 2 12 MHz /PODAĆ 4 Ilość kanałów przetwarzania /PODAĆ Zakres dynamiki systemu 120 /PODAĆ db 6 Liczba aktywnych gniazd do /PODAĆ przyłączenia głowic Min. 2 Strona 6 z 10

7 7 Wielkość ekranu (przekątna) Min. /PODAĆ 17 8 Ekran dotykowy 9 Rozdzielczość monitora min x Możliwość podłączenia zdalnego sterownika/ pilota pozwalającego na obsługę podstawowych funkcji ultrasonografu z pewnej odległości 11 Waga bez wózka, max. 9 kg /PODAĆ Wózek z regulacją wysokości 12 położenia i kąta pochylania aparatu pulpitu oraz z możliwością blokady kół 13 Drukarka termiczna (video) czarno-biała 14 Archiwizacja obrazów: Możliwość nagrywania i 15 odtwarzania dynamicznego obrazów (tzw. Cine loop) 16 Minimalna liczba klatek (obrazów) pamięci dynamicznej /PODAĆ (CINE) prezentacji 2D, min Archiwizacja obrazów w pamięci aparatu, Min obrazów /PODAĆ Możliwość zapisu obrazów 18 statycznych i ruchomych na Pen drive 19 Format zapisu danych minimum: BMP, AVI Obrazowanie i prezentacja obrazów Strona 7 z 10

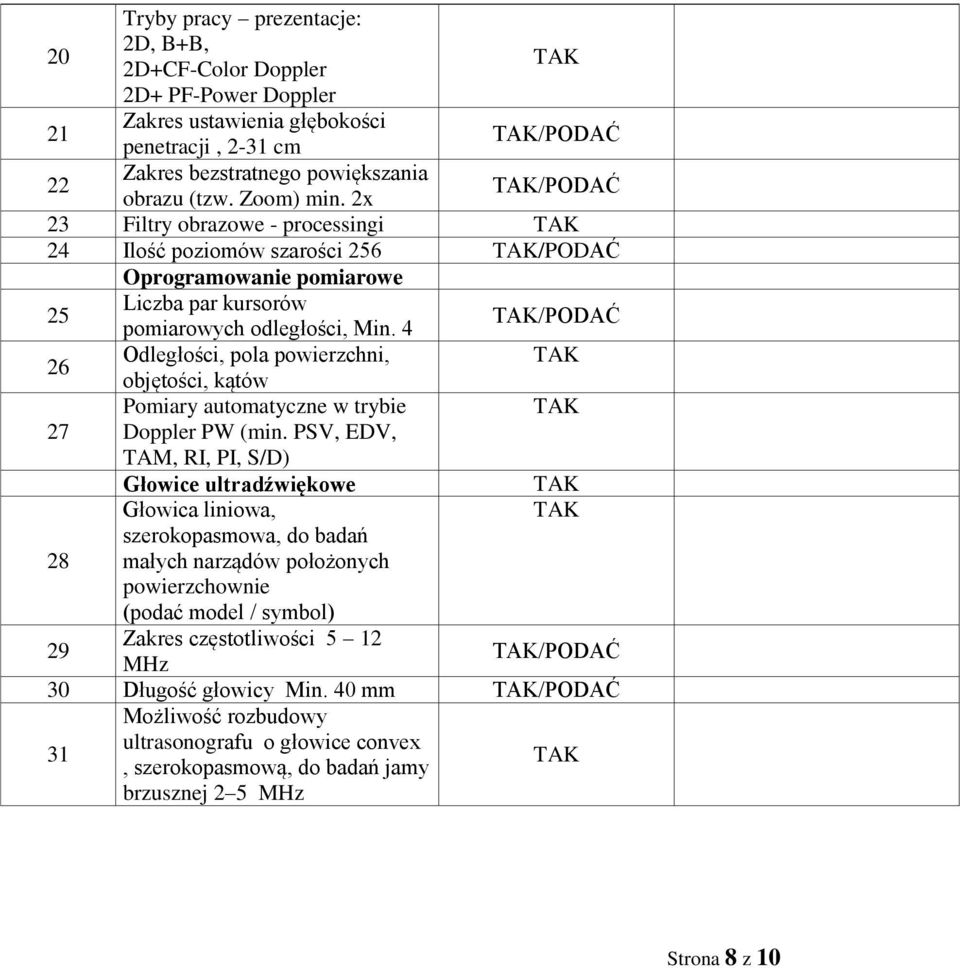

8 20 Tryby pracy prezentacje: 2D, B+B, 2D+CF-Color Doppler 2D+ PF-Power Doppler 21 Zakres ustawienia głębokości penetracji, 2-31 cm /PODAĆ 22 Zakres bezstratnego powiększania obrazu (tzw. Zoom) min. 2x /PODAĆ 23 Filtry obrazowe - processingi 24 Ilość poziomów szarości 256 /PODAĆ Oprogramowanie pomiarowe 25 Liczba par kursorów pomiarowych odległości, Min. 4 /PODAĆ 26 Odległości, pola powierzchni, objętości, kątów Pomiary automatyczne w trybie 27 Doppler PW (min. PSV, EDV, TAM, RI, PI, S/D) 28 Głowice ultradźwiękowe Głowica liniowa, szerokopasmowa, do badań małych narządów położonych powierzchownie (podać model / symbol) 29 Zakres częstotliwości 5 12 MHz /PODAĆ 30 Długość głowicy Min. 40 mm /PODAĆ 31 Możliwość rozbudowy ultrasonografu o głowice convex, szerokopasmową, do badań jamy brzusznej 2 5 MHz Strona 8 z 10

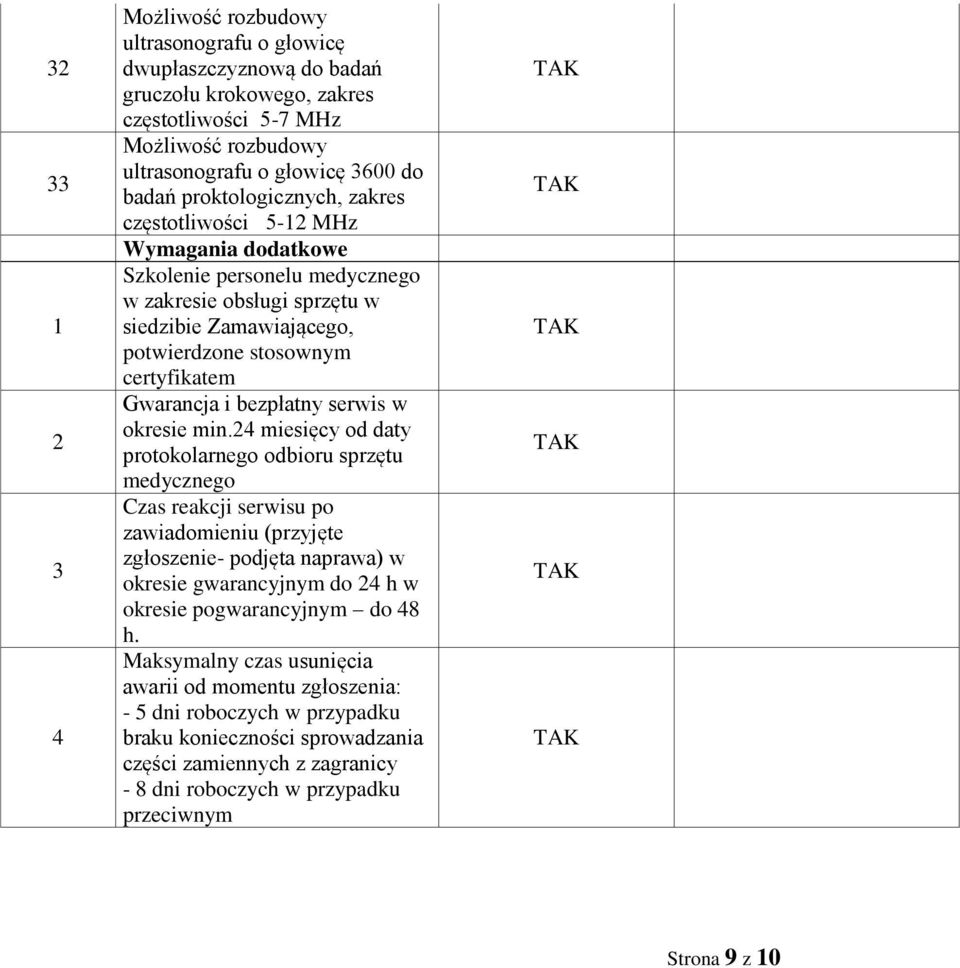

9 Możliwość rozbudowy ultrasonografu o głowicę dwupłaszczyznową do badań gruczołu krokowego, zakres częstotliwości 5-7 MHz Możliwość rozbudowy ultrasonografu o głowicę 3600 do badań proktologicznych, zakres częstotliwości 5-12 MHz Wymagania dodatkowe Szkolenie personelu medycznego w zakresie obsługi sprzętu w siedzibie Zamawiającego, potwierdzone stosownym certyfikatem Gwarancja i bezpłatny serwis w okresie min.24 miesięcy od daty protokolarnego odbioru sprzętu medycznego Czas reakcji serwisu po zawiadomieniu (przyjęte zgłoszenie- podjęta naprawa) w okresie gwarancyjnym do 24 h w okresie pogwarancyjnym do 48 h. Maksymalny czas usunięcia awarii od momentu zgłoszenia: - 5 dni roboczych w przypadku braku konieczności sprowadzania części zamiennych z zagranicy - 8 dni roboczych w przypadku przeciwnym Strona 9 z 10

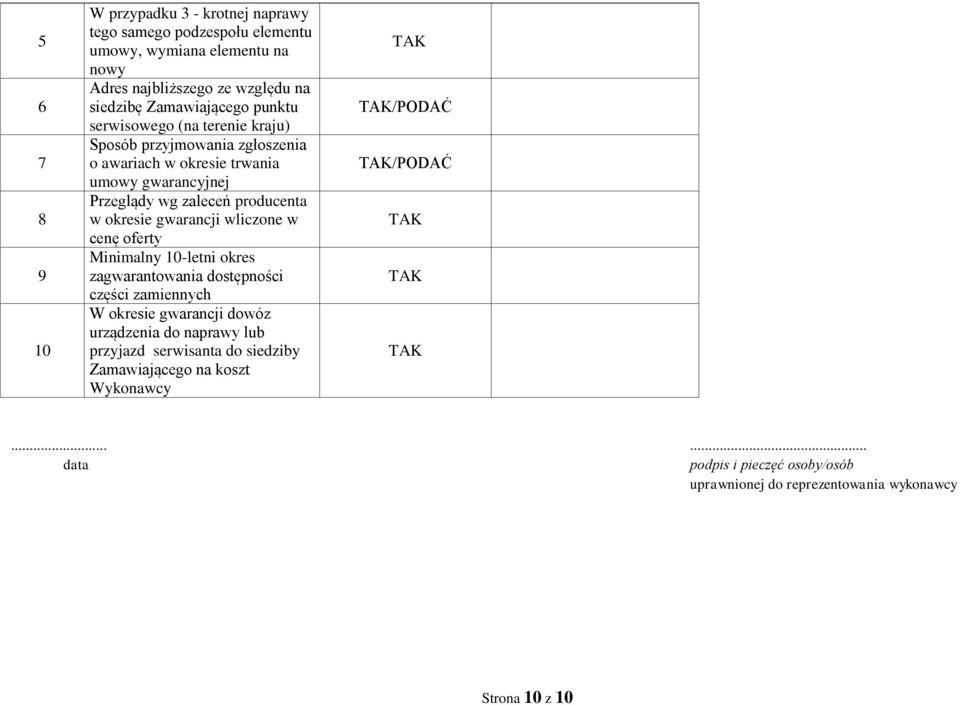

10 W przypadku 3 - krotnej naprawy tego samego podzespołu elementu umowy, wymiana elementu na nowy Adres najbliższego ze względu na siedzibę Zamawiającego punktu serwisowego (na terenie kraju) Sposób przyjmowania zgłoszenia o awariach w okresie trwania umowy gwarancyjnej Przeglądy wg zaleceń producenta w okresie gwarancji wliczone w cenę oferty Minimalny 10-letni okres zagwarantowania dostępności części zamiennych W okresie gwarancji dowóz urządzenia do naprawy lub przyjazd serwisanta do siedziby Zamawiającego na koszt Wykonawcy /PODAĆ /PODAĆ data podpis i pieczęć osoby/osób uprawnionej do reprezentowania wykonawcy Strona 10 z 10
