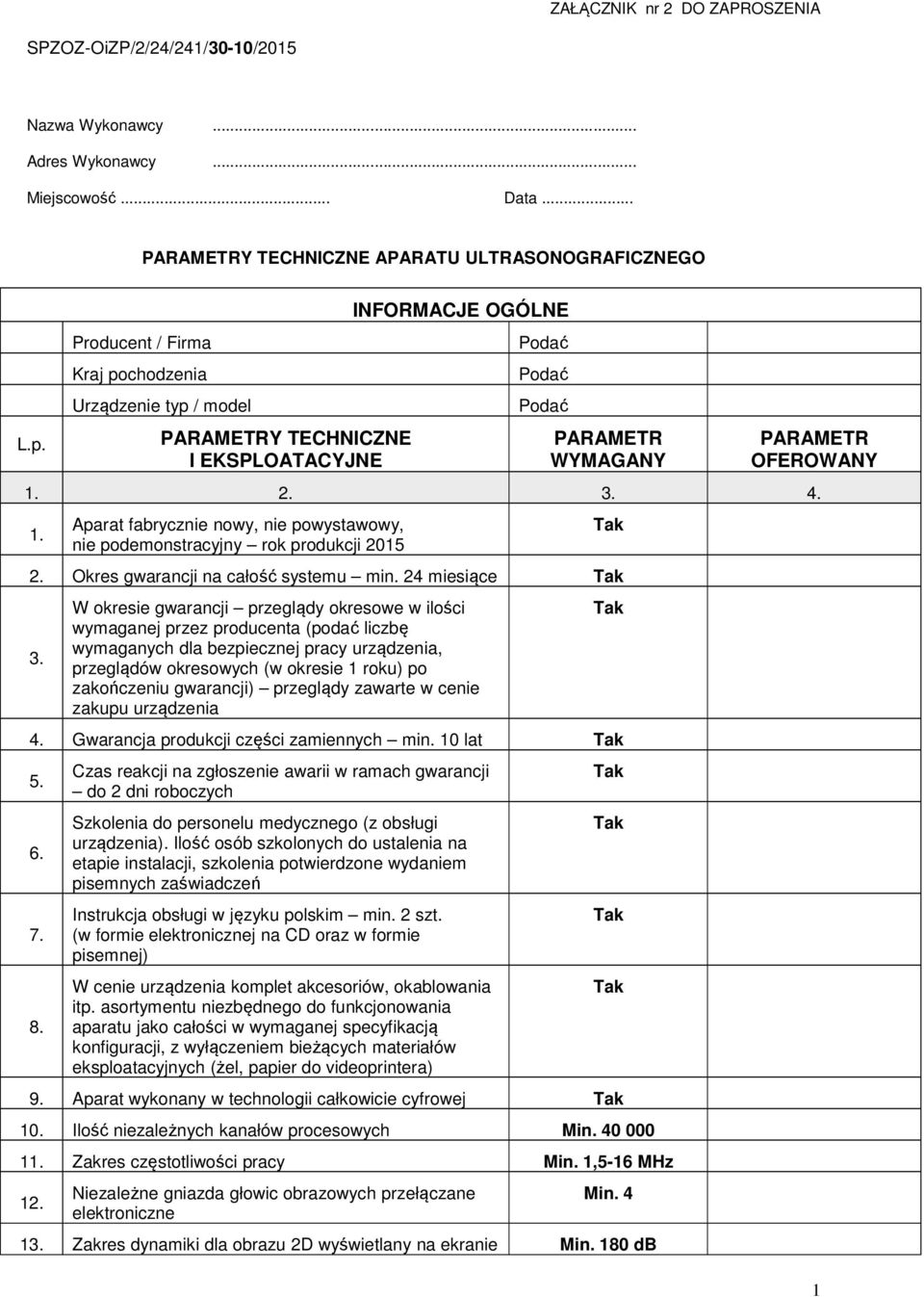

1 ZAŁĄCZNIK nr 2 DO ZAPROSZENIA SPZOZ-OiZP/2/24/241/30-10/2015 Nazwa Wykonawcy... Adres Wykonawcy... Miejscowość... Data... PARAMETRY TECHNICZNE APARATU ULTRASONOGRAFICZNEGO L.p. Producent / Firma Kraj pochodzenia Urządzenie typ / model PARAMETRY TECHNICZNE I EKSPLOATACYJNE INFORMACJE OGÓLNE PARAMETR WYMAGANY PARAMETR OFEROWANY 1. Aparat fabrycznie nowy, nie powystawowy, nie podemonstracyjny rok produkcji Okres gwarancji na całość systemu min. 24 miesiące 3. W okresie gwarancji przeglądy okresowe w ilości wymaganej przez producenta (podać liczbę wymaganych dla bezpiecznej pracy urządzenia, przeglądów okresowych (w okresie 1 roku) po zakończeniu gwarancji) przeglądy zawarte w cenie zakupu urządzenia 4. Gwarancja produkcji części zamiennych min. 10 lat Czas reakcji na zgłoszenie awarii w ramach gwarancji do 2 dni roboczych Szkolenia do personelu medycznego (z obsługi urządzenia). Ilość osób szkolonych do ustalenia na etapie instalacji, szkolenia potwierdzone wydaniem pisemnych zaświadczeń Instrukcja obsługi w języku polskim min. 2 szt. (w formie elektronicznej na CD oraz w formie pisemnej) W cenie urządzenia komplet akcesoriów, okablowania itp. asortymentu niezbędnego do funkcjonowania aparatu jako całości w wymaganej specyfikacją konfiguracji, z wyłączeniem bieżących materiałów eksploatacyjnych (żel, papier do videoprintera) 9. Aparat wykonany w technologii całkowicie cyfrowej 10. Ilość niezależnych kanałów procesowych Min Zakres częstotliwości pracy Min. 1,5-16 MHz 12. Niezależne gniazda głowic obrazowych przełączane elektroniczne Min Zakres dynamiki dla obrazu 2D wyświetlany na ekranie Min. 180 db 1

2 Dotykowy wyświetlacz LCD/LED do sterowania wybranymi funkcjami aparatu o przekątnej powyżej 10 cali Monitor LCD/LED bez przeplotu o przekątnej min. 17 cali, rozdzielczości min x 1024 piksele, z regulacją położenia (obrót, pochylenie) niezależnie od pulpitu. 16. Regulowana wysokość i obrót panelu sterowania Możliwość ustawienia menu w języku polskim i polskie znaki w opisach oraz komentarzach do raportu Czas uruchomienia systemu od całkowitego wyłączenia Archiwizacja obrazów na dysku twardym wbudowanym w aparat, nagrywarce CD/DVD oraz na pamięciach USB-Flash w formatach kompatybilnych z systemem Windows (TIFF lub BMP lub JPG oraz AVI) Max. 60 sek. 20. Dysk twardy pojemność 00 GB 21. Min. 2 porty USB z przodu aparatu Zapis obrazów i pętli w formacie RAW data na dysku twardym aparatu Możliwość tworzenia własnych ustawień (tzw. presetów) Min Nagrywanie i odtwarzanie dynamicznych obrazów /tzw. cine loop prezentacji B oraz kolor Doppler, prezentacji M-mode i Dopplera spektralnego 25. Ilość klatek pamięci CINE Możliwość regulacji podstawowych parametrów na zatrzymanym obrazie. Min.: TGC, wzmocnienie (2D, tryby dopplerowskie), zakres dynamiki, mapy szarości, mapy koloru, linia bazowa, odwrócenie spektrum i koloru (invert) i inne (wymienić) 27. Biało-czarna drukarka termiczna (videoprinter) 28. Footswitch przycisk nożny do zamrożenia obrazu TRYBY OBRAZOWANIA 29. Tryb 2D (B-Mode) 30. Zakres ustawienia głębokości penetracji Min cm Zakres bezstratnego powiększania obrazu rzeczywistego i zamrożonego (tzw. zoom), a także obrazu z pamięci CINE Możliwość powiększenia obrazu diagnostycznego na pełny ekran Obrazowanie harmoniczne na wszystkich oferowanych głowicach z wykorzystaniem przesunięcia lub inwersji faz Strefowe wzmocnienie obrazu na wybranych głębokościach (TGC) Min. 10x Min. 8 stref 35. Strefowe pionowe wzmocnienie obrazu (LGC) Min. 6 stref 2

3 36. Rotacja obrazu 2D co 90 stopni Technologia wzmocnienia kontrastu tkanek oraz zmniejszenia plamek i wyostrzenia krawędzi Przestrzenne składanie obrazów (obrazowanie wielokierunkowe pod kilkoma kątami w czasie rzeczywistym) Maksymalna ilość kątów obrazowania wielokierunkowego Powyżej Prędkość odświeżania w trybie 2D Min obr./sek. 41. Tryb M-mode 42. Wybór prędkości przesuwu zapisu trybu M Min Tryb spektralny Doppler Pulsacyjny (PWD) 44. Maksymalna mierzona prędkość przepływu przy kącie korekcji 0⁰ Min. 9 m/s 45. Regulacja wielkości bramki dopplerowskiej Min. 0,5-20 mm 46. Kąt korekcji bramki dopplerowskiej Min. 0 do +/-89 stopni 47. Tryb Doppler Kolorowy (CD) 48. Maksymalna prędkość odświeżania obrazu dla Dopplera kolorowgo 50 obr./sek. 49. Regulacja uchylności pola Dopplera Kolorowego Min. +/-30 stopni 50. Tryb angiologiczny /Power Doppler/ 51. Tryb Power Doppler kierunkowy 52. Rozszerzony tryb kolorowego Dopplera o wysokiej rozdzielczości i czułości do dokładnego obrazowania przepływów szczególnie w małych naczyniach 53. Tryb Duplex /2D+PWD lub CD/ 54. Tryb Triplex /2D+PWD+CD/ 55. Automatyczna optymalizacja obrazu za pomocą jednego przycisku w trybie B-Mode i Dopplera spektralnego GŁOWICE 56. Głowica convex do badań j. brzusznej, ginekologicznych i położniczych 57. Zakres częstotliwości pracy przetwornika Min. 2-6 MHz 58. Centralne częstotliwości pracy do wyboru dla B-mode 59. Częstotliwości nadawcze pracy do wyboru dla 60. Częstotliwości pracy do wyboru dla trybu Doppler 61. Ilość elementów Min Kąt pola obrazowego głowicy Powyżej 70 stopni 63. Głębokość obrazowania 8 cm 64. Głowica endokawitarna do badań ginekologicznych i urologicznych 3

4 65. Zakres częstotliwości pracy przetwornika -11 MHz 66. Centralne częstotliwości pracy do wyboru dla B-mode 67. Częstotliwości nadawcze pracy do wyboru dla 68. Częstotliwości pracy do wyboru dla trybu Doppler 69. Ilość elementów Min Kąt pola obrazowego głowicy Powyżej 135 stopni 71. Głowica liniowa do badań ortopedycznych, naczyniowych oraz małych i powierzchownie położonych narządów 72. Zakres częstotliwości pracy przetwornika Min MHz 73. Centralne częstotliwości pracy do wyboru dla B-mode 74. Częstotliwości nadawcze pracy do wyboru dla 75. Częstotliwości pracy do wyboru dla trybu Doppler 76. Ilość elementów Min Długość pola obrazowego głowicy Poniżej 40 mm 78. Głowica mikroconvex do badań narządów jamy brzusznej noworodkowej i pediatrycznej, przezciemiączkowej 79. Zakres częstotliwości pracy przetwornika,5-11 MHz 80. Centralne częstotliwości pracy do wyboru dla B-mode 81. Częstotliwości nadawcze pracy do wyboru dla Min Częstotliwości pracy do wyboru dla trybu Doppler Min Ilość elementów Min Kąt pola obrazowego głowicy Powyżej 90 stopni 85. Głębokość obrazowania 0 cm OPROGRAMOWANIE POMIAROWO-OBLICZENIOWE Pakiet obliczeń automatycznych dla Dopplera automatyczny obrys spektrum wraz z podaniem podstawowych parametrów przepływu (min. PI, RI i inne) zarówno na obrazie rzeczywistym, jak i na obrazie zamrożonym Oprogramowanie aparatu /programy obliczeniowe i raporty/: j. brzuszna, kardiologia, ginekologia, położnictwo, pediatria, naczynia, małe i powierzchowne narządy, urologia i inne 88. Raporty z każdego rodzaju badań 89. Możliwość dołączania zdjęć do raportu OPCJE ROZBUDOWY 90. Obrazowanie 3D w czasie rzeczywistym (4D) z głowic wolumetrycznych (objętościowych) convex z max prędkością obrazowania min. 50 objętości/sek. 4

5 91. Głowica convex objętościowa pracująca w trybie 4D 92. Obrazowanie tzw. tomograficzne wyświetlanie kilku warstw danej objętości jednocześnie na ekranie 93. Automatyczny pomiar NT 94. Automatyczny pomiar podstawowych parametrów biometrii płodu (min. BPD, HC, AC i FL) 95. Tryb obrazowania panoramicznego 96. Transmisja danych i obrazów w sieci w standardzie DICOM z funkcją Worklist i MPPS 97. Tryb spektralny Doppler Ciągły (CWD) sterowany pod kontrolą obrazu 2D z maksymalną mierzoną prędkością przepływu przy kącie korekcji 0 ⁰ min. 25 m/s 98. Tryb kolorowy i spektralny Doppler tkankowy 99. Analiza kurczliwości mięśnia sercowego Strain i Strain Rate 100. Tryb anatomiczny M-mode min. 3 linie proste 101. Moduł EKG wbudowany w aparat 102. Głowice convex, endokawitarne, liniowe i sektorowe (phased array) możliwe do podłączenia Automatyczny pomiar IMT Miejscowość..., dnia (podpis) 5
