2014 Katalog zasilaczy

Transkrypt

1 2014 Katalog zasilaczy

2 Firma PULSAR powstała w 1994 roku, głównym profilem firmy jest produkcja urządzeń i akcesoriów do systemów alarmowych, kontroli dostępu, telewizji przemysłowej. Produkcja, magazyn oraz pozostałe działy firmy zajmują obecnie 3000m 2. Firma zatrudnia ponad 150 pracowników o wysokich kwalifikacjach zawodowych, w każdym z działów: produkcyjnym, konstruktorskotechnologicznym, marketingowym i administracyjnym. Dzięki temu zapewnia stałą i wysoką jakość wyrobów i świadczonych usług. Obecnie PULSAR jest wiodącym liderem w Polsce w swojej branży, oraz posiada wielu Klientów w Europie i Azji. Pozycja firmy na rynku jest wynikiem: - wysokiej jakości i niezawodności produktów - doświadczenia - doskonałej obsługi Klientów Polityka firmy owocuje ciągłym wzrostem sprzedaży i ekspansją na nowe rynki. Biorąc pod uwagę duży wpływ bezpośrednich kontaktów z Klientami i Odbiorcami firma sukcesywnie poszerza zakres szkoleń oraz czynnie uczestniczy w targach i imprezach branżowych np. SECUREX, IFSEC, ENERGETAB, ROMANIAN SECURITY FAIR, SICUREZZA.

3 Wstęp Oferta Wstęp Firma PULSAR stale poszerza gamę swoich produktów. Nowości są wynikiem głębokiej analizy potrzeb rynku i konsultacji z partnerami handlowymi. Nowości opracowywane są przez wykwalifikowaną kadrę inżynierską działu projektowego, która w swoich projektach uwzględnia uwagi i opinie dystrybutorów i instalatorów. Obecna gama produktów naszej firmy przedstawia się następująco: obudowy metalowe do systemów alarmowych SSWiN obudowy metalowe do monitoringu obudowy metalowe do kontroli dostępu KD projekty indywidualne obudów, według projektu klienta zasilacze buforowe 13,8VDC / 27,6VDC zasilacze stabilizowane 12VDC, 24VDC zasilacze 24VAC zasilacze hermetyczne zasilacze na szynę DIN zasilacze do CCTV zasilacze buforowe do CCTV zasilacze wtyczkowe i desktopy do CCTV zasilacze do zabudowy moduły zasilaczy buforowych moduły przetwornic napięcia DC/DC i reduktory napięć moduły bezpiecznikowe zabezpieczające moduły przekaźnikowe, czasowe transformatory przyciski napadowe akcesoria do obudów i zasilaczy projekty indywidualne zasilaczy, według projektu klienta 1

4 2Wstęp Wstęp Projekty indywidualne Nasza firma podejmuje się i kompleksowo realizuje projekty indywidualne na obudowy metalowe i zasilacze zgodnie z potrzebami, specyfikacją i projektami dostarczonymi przez klienta. Realizacja projektów indywidualnych ma zapewnić maksymalne zadowolenie Klienta. Dlatego też, za podstawę działania przyjęto zasadę całkowitego spełniania wszystkich wymagań ustalonych z Klientem, tak aby był w pełni zadowolony z produktu i kontaktów z naszą firmą. W produktach indywidualnych możemy zastosować różnego rodzaju rozwiązania, przedstawione na stronach: - Możliwości produkcyjne i konstrukcyjne - str.127 Dział konstrukcyjny Nasza firma posiada Dział Konstrukcyjno - Technologiczny, który zajmuje się problematyką konstrukcji wyrobów, doboru i jakości stosowanych materiałów, technologią produkcji osprzętu oraz przygotowywaniem projektów indywidualnych. Dysponuje odpowiednim oprzyrządowaniem i rozbudowanym parkiem maszynowym, dzięki którym może urzeczywistniać projekty własne i z zewnątrz.

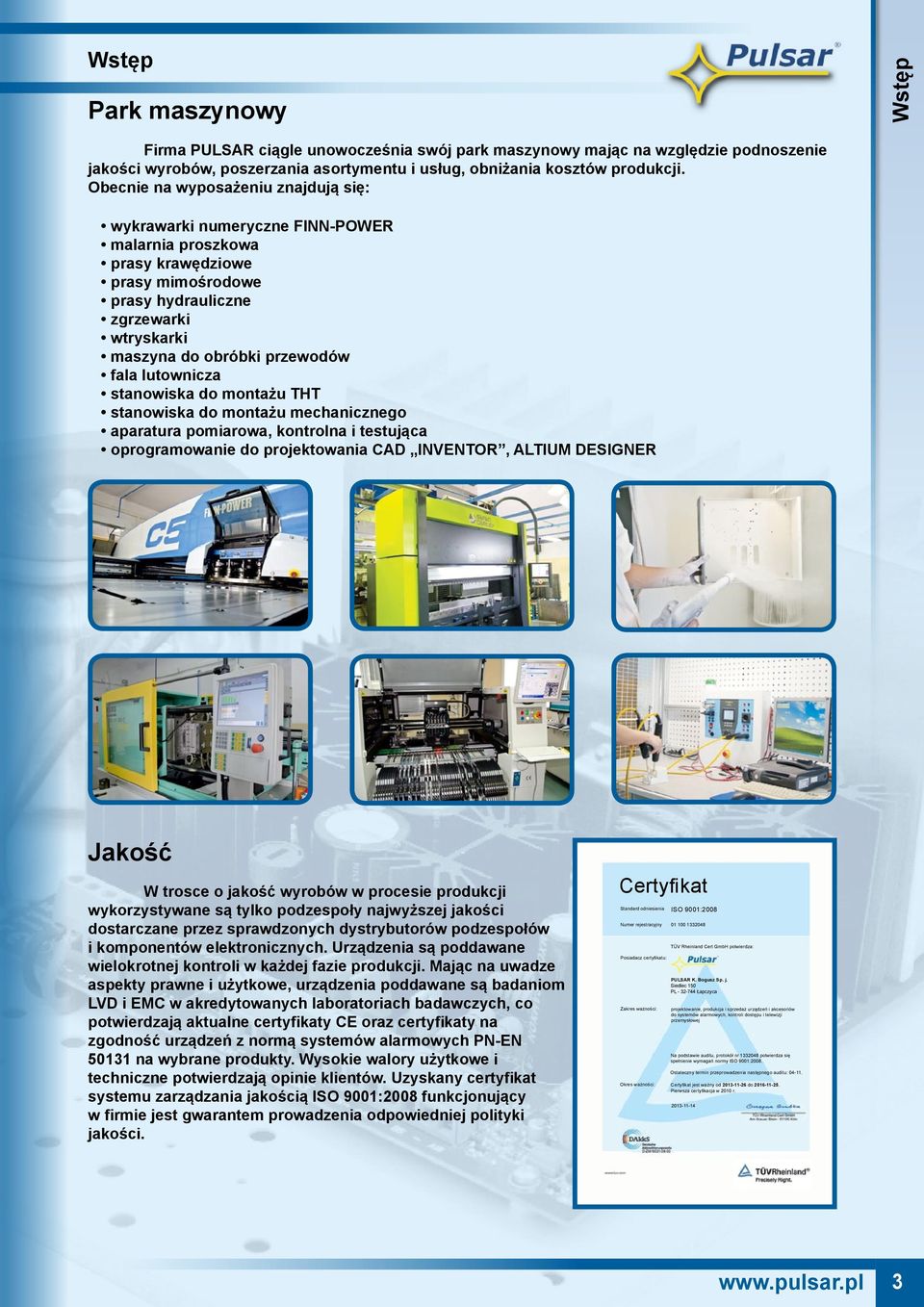

5 Wstęp Park maszynowy Wstęp Firma PULSAR ciągle unowocześnia swój park maszynowy mając na względzie podnoszenie jakości wyrobów, poszerzania asortymentu i usług, obniżania kosztów produkcji. Obecnie na wyposażeniu znajdują się: wykrawarki numeryczne FINN-POWER malarnia proszkowa prasy krawędziowe prasy mimośrodowe prasy hydrauliczne zgrzewarki wtryskarki maszyna do obróbki przewodów fala lutownicza stanowiska do montażu THT stanowiska do montażu mechanicznego aparatura pomiarowa, kontrolna i testująca oprogramowanie do projektowania CAD INVENTOR, ALTIUM DESIGNER Jakość W trosce o jakość wyrobów w procesie produkcji wykorzystywane są tylko podzespoły najwyższej jakości dostarczane przez sprawdzonych dystrybutorów podzespołów i komponentów elektronicznych. Urządzenia są poddawane wielokrotnej kontroli w każdej fazie produkcji. Mając na uwadze aspekty prawne i użytkowe, urządzenia poddawane są badaniom LVD i EMC w akredytowanych laboratoriach badawczych, co potwierdzają aktualne certyfikaty CE oraz certyfikaty na zgodność urządzeń z normą systemów alarmowych PN-EN na wybrane produkty. Wysokie walory użytkowe i techniczne potwierdzają opinie klientów. Uzyskany certyfikat systemu zarządzania jakością ISO 9001:2008 funkcjonujący w firmie jest gwarantem prowadzenia odpowiedniej polityki jakości. Certyfikat Standard odniesienia ISO 9001:2008 Numer rejestracyjny TÜV Rheinland Cert GmbH potwierdza: Posiadacz certyfikatu: PULSAR K. Bogusz Sp. j. Siedlec 150 PL Łapczyca Zakres ważności: projektowanie, produkcja i sprzedaż urządzeń i akcesoriów do systemów alarmowych, kontroli dostępu i telewizji przemysłowej Na podstawie auditu, protokół nr potwierdza się spełnienie wymagań normy ISO 9001:2008. Ostateczny termin przeprowadzenia następnego auditu: Okres ważności: Certyfikat jest ważny od do Pierwsza certyfikacja w 2010 r

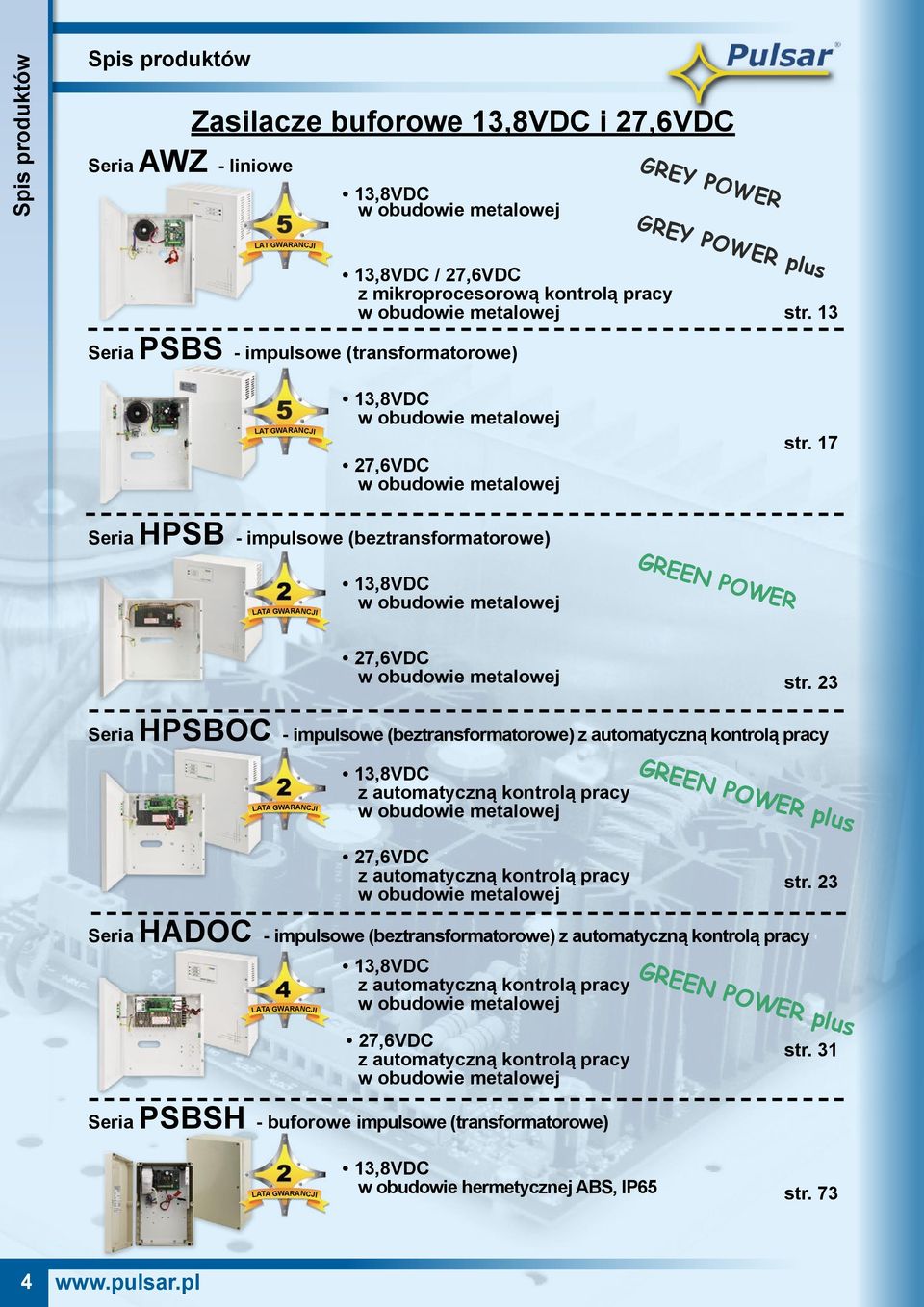

6 Spis produktów Spis produktów Seria AWZ - liniowe Zasilacze buforowe 13,8VDC i 27,6VDC 13,8VDC w obudowie metalowej GREY POWER LAT GWARANCJI GREY POWER plus 13,8VDC / 27,6VDC z mikroprocesorową kontrolą pracy w obudowie metalowej str. 13 Seria PSBS - impulsowe (transformatorowe) LAT GWARANCJI 13,8VDC w obudowie metalowej 27,6VDC w obudowie metalowej str. 17 Seria HPSB - impulsowe (beztransformatorowe) 13,8VDC w obudowie metalowej 27,6VDC w obudowie metalowej str. 23 Seria HPSBOC - impulsowe (beztransformatorowe) z automatyczną kontrolą pracy 13,8VDC z automatyczną kontrolą pracy w obudowie metalowej 27,6VDC z automatyczną kontrolą pracy w obudowie metalowej str. 23 Seria HADOC - impulsowe (beztransformatorowe) z automatyczną kontrolą pracy 13,8VDC z automatyczną kontrolą pracy w obudowie metalowej 27,6VDC z automatyczną kontrolą pracy w obudowie metalowej str. 31 Seria PSBSH - buforowe impulsowe (transformatorowe) 13,8VDC w obudowie hermetycznej ABS, IP65 str. 73 4

7 Spis produktów Zasilacze buforowe 13,8VDC i 27,6VDC Seria PSBEN - impulsowe (transformatorowe) Spis produktów LAT GWARANCJI wyświetlacz LED wyświetlacz graficzny LCD 13,8VDC zgodne z normą alarmową EN w obudowie metalowej str ,6VDC zgodne z normą alarmową EN w obudowie metalowej str. 37 Seria EN54 - impulsowe (transformatorowe) NOWOŚĆ LAT GWARANCJI 27,6VDC zgodne z normą pożarową EN54-4 w obudowie metalowej str. 41 wyświetlacz LED wyświetlacz graficzny LCD Moduły bezpiecznikowe do zasilaczy serii: EN54 LAT GWARANCJI NOWOŚĆ EN54-LB4, EN54-LB8 str. 45 Interfejsy do zasilaczy buforowych serii: PSBEN / EN54 LAT GWARANCJI Interfejsy str. 46 oprogramowanie Power Security str. 48 5

8 Spis produktów Spis produktów Seria AWZ - liniowe wielowyjściowe Zasilacze do CCTV LAT GWARANCJI GREY POWER CCTV 12VDC w obudowie metalowej str. 50 Seria PSDC - impulsowe wielowyjściowe 12VDC (PTC/TOPIC) w obudowie metalowej str. 50 Seria PSDC...T - impulsowe wielowyjściowe 12VDC (TOPIC) w obudowie metalowej str. 50 Seria BNC - impulsowe wielowyjściowe NOWOŚĆ 12VDC (TOPIC) w obudowie metalowej str. 50 Seria POE - impulsowe wielowyjściowe NOWOŚĆ 48VDC w obudowie metalowej str. 51 6

9 Spis produktów Seria PSAC - AC/AC wielowyjściowe Zasilacze do CCTV Spis produktów LAT GWARANCJI 24VAC w obudowie metalowej str. 51 Seria PSACH - AC/AC wielowyjściowe, IP65 24VDC w obudowie hermetycznej ABS, IP65 str. 51 Seria PSA, PSD, PSR, PSC, PSCL, PSP - impulsowe 12VDC / 13,8VDC / 15VDC / 24VDC / 48VDC / 12 15VDC - wtyczkowe - desktop - desktop z regulacją napięcia - IP67 - PoE str. 49 Zasilacze modułowe do CCTV LAT GWARANCJI do montażu w obudowach CCTV do montażu przy kamerach str. 49 7

10 Spis produktów Spis produktów Zasilacze buforowe do CCTV Seria PSUPS - impulsowe (transformatorowe) LAT GWARANCJI 13,8VDC / 12VDC do kamer i rejestratorów w obudowie metalowej str. 67 Seria BNC - impulsowe wielowyjściowe NOWOŚĆ GREEN POWER CCTV BNC 13,8VDC w obudowie metalowej str. 67 Seria PoE - impulsowe wielowyjściowe NOWOŚĆ 27,6VDC w obudowie metalowej GREEN POWER CCTV PoE 54VDC w obudowie metalowej str. 67 Seria PSBSEP - impulsowe wielowyjściowe LAT GWARANCJI POWER SUPPLY CCTV 12 18VDC / 4x1A z niezależną regulacją każdego kanału wyjściowego (4 kanały) akcesoria str. 67 Seria PSDCB - impulsowe wielowyjściowe GREEN POWER CCTV 13,8VDC - wielowyjściowe w obudowie metalowej str. 67 8

11 Spis produktów Zasilacze w obudowie hermetycznej Seria PSBSH - buforowe impulsowe (transformatorowe) Spis produktów 13,8VDC w obudowie hermetycznej ABS, IP65 str. 73 Seria PSACH - AC/AC do CCTV 24VDC w obudowie hermetycznej ABS, IP65 str. 73 Seria PS Zasilacze do zabudowy 12VDC 24VDC str. 77 Seria PSB - buforowe 13,8VDC 27,6VDC str. 77 Seria PSBOC - buforowe z automatyczną kontrolą pracy 13,8VDC 27,6VDC str. 77 Seria ADOC - buforowe z automatyczną kontrolą pracy 13,8VDC LAT GWARANCJI 27,6VDC NOWOŚĆ str. 77 9

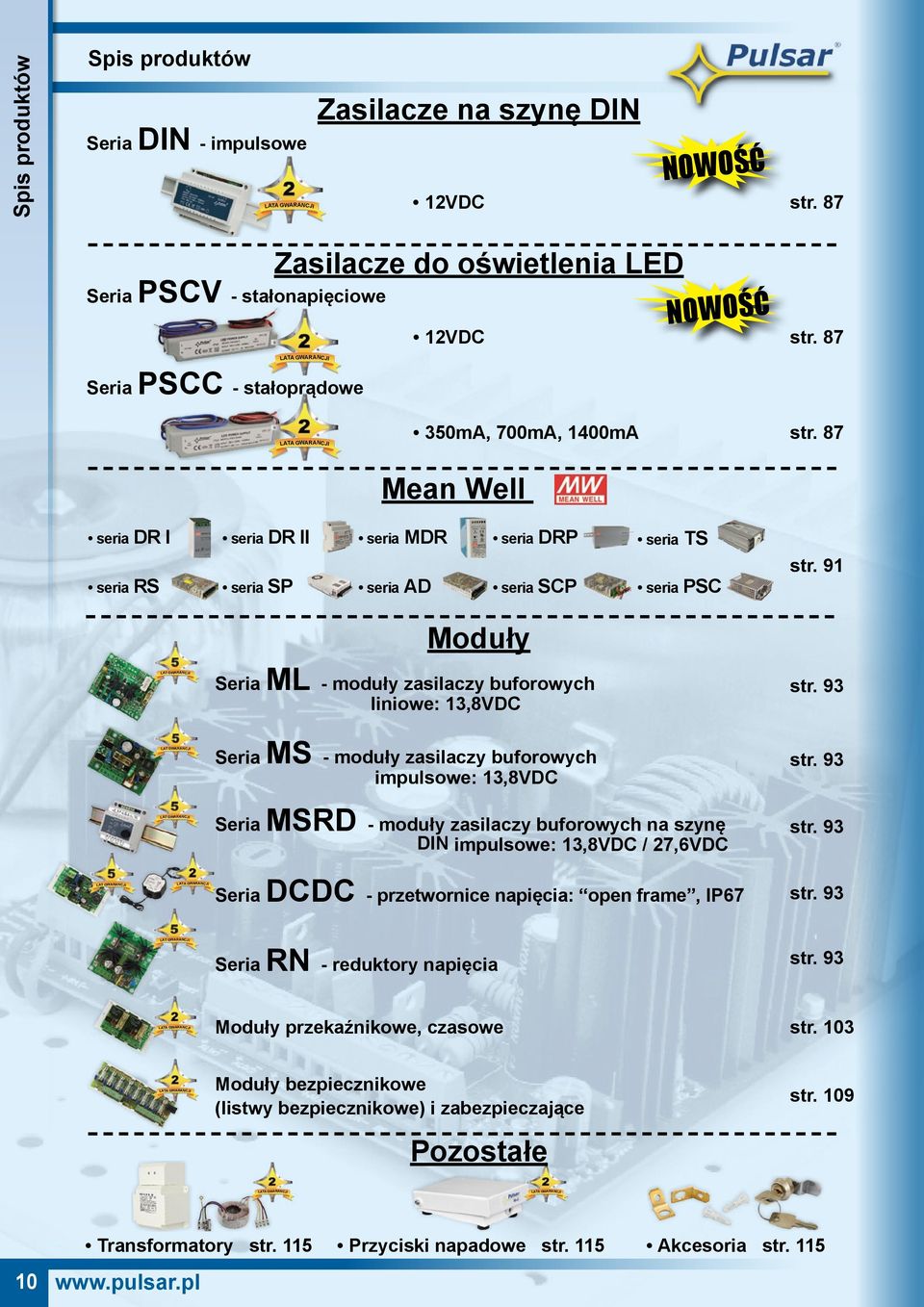

12 Spis produktów Spis produktów Seria DIN - impulsowe Zasilacze na szynę DIN NOWOŚĆ 12VDC str. 87 Seria PSCV - stałonapięciowe Zasilacze do oświetlenia LED NOWOŚĆ 12VDC str. 87 Seria PSCC - stałoprądowe 350mA, 700mA, 1400mA str. 87 Mean Well seria DR I seria DR II seria MDR seria DRP seria TS seria RS seria SP seria AD seria SCP seria PSC str. 91 LAT GWARANCJI Moduły Seria ML - moduły zasilaczy buforowych liniowe: 13,8VDC str. 93 LAT GWARANCJI LAT GWARANCJI Seria MS - moduły zasilaczy buforowych impulsowe: 13,8VDC Seria MSRD - moduły zasilaczy buforowych na szynę DIN impulsowe: 13,8VDC / 27,6VDC str. 93 str. 93 LAT GWARANCJI Seria DCDC - przetwornice napięcia: open frame, IP67 str. 93 LAT GWARANCJI Seria RN - reduktory napięcia str. 93 Moduły przekaźnikowe, czasowe str. 103 Moduły bezpiecznikowe (listwy bezpiecznikowe) i zabezpieczające Pozostałe str Transformatory str. 115 Przyciski napadowe str. 115 Akcesoria str. 115

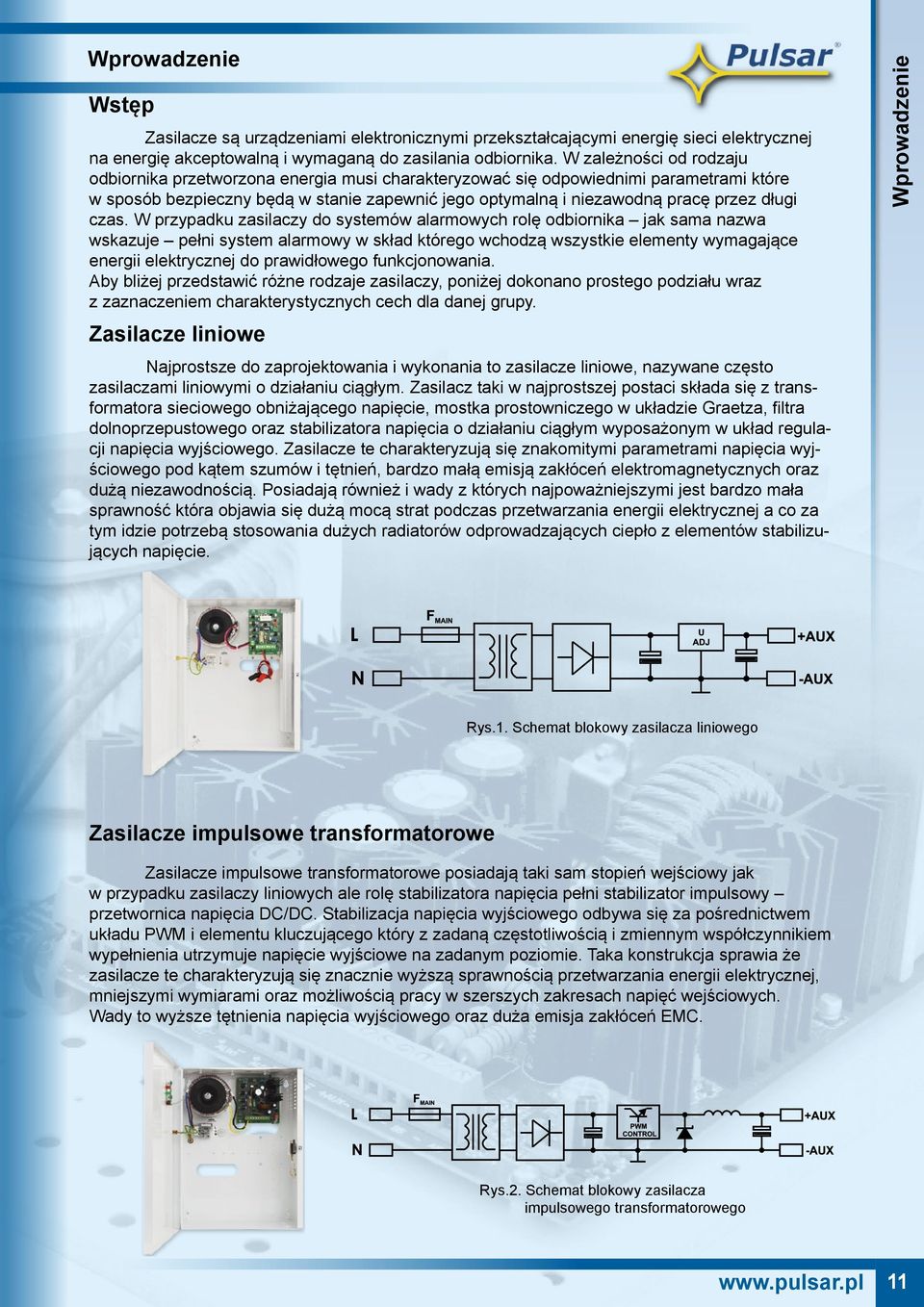

13 Wprowadzenie Wstęp Zasilacze są urządzeniami elektronicznymi przekształcającymi energię sieci elektrycznej na energię akceptowalną i wymaganą do zasilania odbiornika. W zależności od rodzaju odbiornika przetworzona energia musi charakteryzować się odpowiednimi parametrami które w sposób bezpieczny będą w stanie zapewnić jego optymalną i niezawodną pracę przez długi czas. W przypadku zasilaczy do systemów alarmowych rolę odbiornika jak sama nazwa wskazuje pełni system alarmowy w skład którego wchodzą wszystkie elementy wymagające energii elektrycznej do prawidłowego funkcjonowania. Aby bliżej przedstawić różne rodzaje zasilaczy, poniżej dokonano prostego podziału wraz z zaznaczeniem charakterystycznych cech dla danej grupy. Zasilacze liniowe Najprostsze do zaprojektowania i wykonania to zasilacze liniowe, nazywane często zasilaczami liniowymi o działaniu ciągłym. Zasilacz taki w najprostszej postaci składa się z transformatora sieciowego obniżającego napięcie, mostka prostowniczego w układzie Graetza, filtra dolnoprzepustowego oraz stabilizatora napięcia o działaniu ciągłym wyposażonym w układ regulacji napięcia wyjściowego. Zasilacze te charakteryzują się znakomitymi parametrami napięcia wyjściowego pod kątem szumów i tętnień, bardzo małą emisją zakłóceń elektromagnetycznych oraz dużą niezawodnością. Posiadają również i wady z których najpoważniejszymi jest bardzo mała sprawność która objawia się dużą mocą strat podczas przetwarzania energii elektrycznej a co za tym idzie potrzebą stosowania dużych radiatorów odprowadzających ciepło z elementów stabilizujących napięcie. Wprowadzenie Rys.1. Schemat blokowy zasilacza liniowego Zasilacze impulsowe transformatorowe Zasilacze impulsowe transformatorowe posiadają taki sam stopień wejściowy jak w przypadku zasilaczy liniowych ale rolę stabilizatora napięcia pełni stabilizator impulsowy przetwornica napięcia DC/DC. Stabilizacja napięcia wyjściowego odbywa się za pośrednictwem układu PWM i elementu kluczującego który z zadaną częstotliwością i zmiennym współczynnikiem wypełnienia utrzymuje napięcie wyjściowe na zadanym poziomie. a konstrukcja sprawia że zasilacze te charakteryzują się znacznie wyższą sprawnością przetwarzania energii elektrycznej, mniejszymi wymiarami oraz możliwością pracy w szerszych zakresach napięć wejściowych. Wady to wyższe tętnienia napięcia wyjściowego oraz duża emisja zakłóceń EMC. Rys.2. Schemat blokowy zasilacza impulsowego transformatorowego 11

14 Wprowadzenie Wprowadzenie Zasilacze impulsowe beztransformatorowe Ta grupa zasilaczy różni się od poprzednich przede wszystkim brakiem transformatora sieciowego w obwodzie wejściowym. Napięcie sieciowe jest bezpośrednio prostowane w układzie mostka Graetza, filtrowane a następnie przetwarzane za pośrednictwem specjalnego transformatora i układu kluczującego modulowanego sygnałem PWM. Następnie napięcie wtórne po wyprostowaniu i wyfiltrowaniu jest przekazywane do obciążenia. Zasilacze te charakteryzują się mniejszymi wymiarami i wagą ze względu na brak transformatora sieciowego, wysoką sprawnością oraz możliwością pracy w bardzo szerokich zakresach napięcia zasilania. Wady to dosyć skomplikowana budowa, duże tętnienia i szumy napięcia wyjściowego oraz duża emisja zakłóceń EMC. Rys.3. Schemat blokowy zasilacza impulsowego beztransformatorowego Poniżej dokonano porównania podstawowych parametrów zasilaczy wykonanych z wykorzystaniem innego rodzaju układu stabilizacji napięcia. Rodzaj zasilacza Parametr Liniowy Impulsowy transformatorowy Impulsowy beztransformatorowy Poziom tętnień 2 20mVp-p mVp-p mVp-p Sprawność 40% 55% 60% 90% 70% 95% Zakres napięcia wejściowego 207V 253VAC 195,5V 253VAC 90V 264,5VAC Waga Duża Średnia Mała Emisja zakłóceń EMC Bardzo mała Średnia Duża Inne - Posiada transformator sieciowy - Prosta budowa - Posiada transformator sieciowy - Skomplikowana budowa - transformatora sieciowego - Skomplikowana budowa 12

15 Zasilacze buforowe Seria AWZ Zasilacze buforowe liniowe 13,8VDC i 27,6VDC W obudowie metalowej Cechy zasilaczy liniowych: zalety: wady: niskie tętnienia 2 20mVp-p mała sprawność 40% 55% niska emisja zakłóceń EMC duża waga prostota budowy Zasilacze buforowe Symbol produktu Standard Napięcie wyjściowe Prąd sumaryczny Prąd wyjściowy + Prąd ładowania akumulatora Miejsce na akumulator Ochrona akumulatora przed nadmiernym rozładowaniem Automatyka pracy Wyjścia techniczne Sygnalizacja LED Wyświetlacz LED AWZ100 13,8V 1,0A 1,0A bez akumulatora 1,2Ah AWZ101 13,8V 1,0A 0,9A + 0,1A 7Ah AWZ200 13,8V 2,0A 2,0A bez akumulatora 7Ah AWZ201 13,8V 2,0A 1,7A + 0,3A 17Ah 3,0A bez akumulatora AWZ300 13,8V 3,0A 2,3A + 0,7A 17Ah Z mikroprocesorową kontrolą pracy 1,0A bez akumulatora AWZ110 13,8V 1,0A 0,6A + 0,4A 7Ah AWZ230 13,8V 2,0A 2,0A bez akumulatora 7Ah AWZ222 13,8V 2,0A 1,6A + 0,4A 1,1A + 0,9A 17Ah AWZ333 13,8V 3,0A 3,0A bez akumulatora 2,6A + 0,4A 2,1A + 0,9A 17Ah Strona strona 14 strona 14 strona 14 strona 14 strona 14 strona 15 strona 15 strona 15 strona 15 AWZ224 27,6V 2,0A 2,0A bez akumulatora 1,6A + 0,4A 2x7Ah strona 16 Konstrukcja zasilaczy liniowych Najprostsze do zaprojektowania i wykonania to zasilacze liniowe, nazywane często zasilaczami liniowymi o działaniu ciągłym. Zasilacz taki w najprostszej postaci składa się z transformatora sieciowego obniżającego napięcie, mostka prostowniczego w układzie Graetza, filtra dolnoprzepustowego oraz stabilizatora napięcia o działaniu ciągłym wyposażonym w układ regulacji napięcia wyjściowego. Zasilacze te charakteryzują się znakomitymi parametrami napięcia wyjściowego pod kątem szumów i tętnień, bardzo małą emisją zakłóceń elektromagnetycznych oraz dużą niezawodnością. Posiadają również i wady z których najpoważniejszymi jest bardzo mała sprawność która objawia się dużą mocą strat podczas przetwarzania energii elektrycznej a co za tym idzie potrzebą stosowania dużych radiatorów odprowadzających ciepło z elementów stabilizujących napięcie. transformator L F MAIN U ADJ +AUX płyta PCB N -AUX radiator Rys.1. Schemat blokowy zasilacza liniowego 13

16 GREY POWER Zasilacze buforowe Zasilacze buforowe Seria AWZ - liniowe 13,8VDC; 1A, 2A, 3A LAT GWARANCJI AWZ100 AWZ101 AWZ200 AWZ201 AWZ300 Dane techniczne AWZ100 AWZ101 AWZ200 AWZ201 AWZ300 Napięcie zasilające Napięcie wyjściowe 230VAC (-10% / +10%), 50Hz 13,8VDC Prąd sumaryczny 1,0A 1,0A 2,0A 2,0A 3,0A Prąd wyjściowy 1,0A / 0,9A 1,0A / 0,9A 2,0A / 1,7A 2,0A / 1,7A 3,0A / 2,3A bez bez bez bez bez Prąd ładowania akumulatora akumulatora / 0,1A akumulatora / 0,1A akumulatora / 0,3A akumulatora / 0,3A akumulatora / 0,7A Dedykowany akumulator 1,2Ah 7Ah 7Ah 17Ah 17Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Wyjścia techniczne Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja W=175 H=185 D= warystory U<10,0V (+/- 5%) odłączenie (-BAT) akumulatora - otwarcie obudowy - microswitch LED czerwona - zasilanie AC LED zielona - wyjście DC Metalowa, IP20, natynkowa, kolor RAL9003 W=205 H=235 D=80+8 W=205 H=235 D=80+8 W=235 H=305 D=90+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 5 lat od daty produkcji W=235 H=305 D=90+8 AWZ100 AWZ 13,8V/1A/1,2Ah/L Zasilacz buforowy, liniowy AWZ101 AWZ 13,8V/1A/7Ah/L Zasilacz buforowy, liniowy AWZ200 AWZ 13,8V/2A/7Ah/L Zasilacz buforowy, liniowy AWZ201 AWZ 13,8V/2A/17Ah/L Zasilacz buforowy, liniowy AWZ300 AWZ 13,8V/3A/17Ah/L Zasilacz buforowy, liniowy AWZ300 14

17 Zasilacze buforowe Seria AWZ - liniowe 13,8VDC; 1A, 2A, 3A Z mikroprocesorową kontrolą pracy Zasilacze buforowe GREY POWER plus LAT GWARANCJI AWZ110 AWZ230 AWZ222 AWZ333 Dane techniczne AWZ110 AWZ230 AWZ222 AWZ333 Napięcie zasilające 230VAC (-15%/+10%), 50Hz Napięcie wyjściowe 13,8VDC Prąd sumaryczny 1,0A 2,0A 2,0A 3,0A Prąd wyjściowy 1,0A / 0,6A 2,0A / 1,6A / 1,1A 2,0A / 1,6A / 1,1A 3,0A / 2,6A / 2,1A Prąd ładowania akumulatora bez akumulatora / 0,4A bez akumulatora / 0,4A / 0,9A bez bez akumulatora / 0,4A / 0,9A akumulatora / 0,4A / 0,9A Dedykowany akumulator 7Ah 7Ah 17Ah 17Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Dynamiczny test akumulatora Wyjścia techniczne Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja AWZ110 AWZ 13,8V/1A/7Ah/LM Zasilacz buforowy, liniowy AWZ230 AWZ 13,8V/2A/7Ah/LM Zasilacz buforowy, liniowy AWZ222 AWZ 13,8V/2A/17Ah/LM Zasilacz buforowy, liniowy, U>15V - sygnalizacja awarii, U>17V: odłączenie napięcia wyjściowego, U>14,5V - sygnalizacja awarii, U>17V: odłączenie napięcia wyjściowego - warystory, U<10,0V (+/- 5%), regulacja opóźnienia odłączenia: 20s/15min/1h/off W=205 H=235 D=80+8 : BS - awaria AC, AW - awaria (typ OC) - otwarcie obudowy - microswitch LED czerwona - zasilanie AC LED zielona - wyjście DC Metalowa, IP20, natynkowa, kolor RAL9003 W=235 H=235 D=90+8 W=235 H=305 D=90+8 II klasa środowiskowa, +5ºC +40ºC Deklaracje: CE, RoHS; 5 lat od daty produkcji W=235 H=305 D=90+8 AWZ333 AWZ 13,8V/3A/17Ah/LM Zasilacz buforowy, liniowy AWZ333 15

18 Zasilacze buforowe Zasilacze buforowe Seria AWZ - liniowe 27,6VDC; 2A Z mikroprocesorową kontrolą pracy GREY POWER plus LAT GWARANCJI AWZ224 Dane techniczne Napięcie zasilające Napięcie wyjściowe AWZ VAC (-15%/+10%), 50Hz 27,6VDC Prąd sumaryczny 2,0A Prąd wyjściowy 2,0A / 1,6A bez Prąd ładowania akumulatora / 0,4A Dedykowany akumulator Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Dynamiczny test akumulatora Wyjścia techniczne Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja akumulatora 2x7Ah, U>29,0V sygnalizacja awarii, U>32,0V odłączenie napięcia wyjściowego - warystory, U<20,0V (+/- 5%), regulacja opóźnienia odłączenia: 20s/15min/1h/off : BS - awaria AC, AW - awaria (typ OC) - otwarcie obudowy - microswitch LED czerwona - zasilanie AC LED zielona - wyjście DC Metalowa, IP20, natynkowa, kolor RAL9003 W=235 H=305 D=90+8 I klasa środowiskowa, +5ºC +40ºC Deklaracje: CE, RoHS; 5 lat od daty produkcji AWZ224 AWZ 27,6V/2A/2x7Ah/LM Zasilacz buforowy, liniowy AWZ224 16

19 Zasilacze buforowe Seria PSBS Zasilacze buforowe impulsowe (transformatorowe): 13,8VDC i 27,6VDC Cechy zasilaczy impulsowych (transformatorowych): zalety: średnie tętnienia 30 50mVp-p średnia emisja zakłóceń EMC sprawność rzędu 69% 73% wady: skomplikowana budowa waga Zasilacze buforowe Symbol produktu Napięcie wyjściowe W obudowie metalowej Prąd sumaryczny PSBS1512A 13,8V 1,5A 1,0A + 0,2A 1,2Ah PSBS1512B 13,8V 1,5A 1,0A + 0,2A 1,0A + 0,5A 7Ah PSBS2512B 13,8V 2,5A 2,0A + 0,2A 7Ah PSBS2512C 13,8V 2,5A 2,0A + 0,5A 17Ah PSBS3512C 13,8V 3,5A Prąd wyjściowy + Prąd ładowania akumulatora 3,0A + 0,5A 2,5A + 1,0A 17Ah PSBS5012C 13,8V 5,0A 5,0A bez akumulatora 17Ah 4,5A + 0,5A PSBS5012D 13,8V 5,0A 4,0A + 1,0A 40Ah 3,5A + 1,5A 3,0A + 2,0A PSBS5012E 13,8V 5,0A 65Ah PSBS10A12C 13,8V 10,0A 10,0A bez akumulatora 17Ah 9,3A + 0,7A PSBS10A12D 13,8V 10,0A 7,9A + 2,1A 40Ah 6,4A + 3,6A 5,2A + 4,8A Miejsce na akumulator PSBS10A12E 13,8V 10,0A 65Ah Ochrona akumulatora przed nadmiernym rozładowaniem Wyjścia techniczne Sygnalizacja LED Strona strona 18 strona 18 strona 18 strona 18 strona 18 strona 19 strona 19 strona 19 strona 20 strona 20 strona 20 PSBS5024C 27,6V 5,0A 5,0A bez akumulatora 4,6A + 0,4A 3,8A + 1,2A 3,0A + 2,0A 2,3A + 2,7A 2x17Ah strona 21 Zasilacze impulsowe transformatorowe Zasilacze impulsowe transformatorowe posiadają taki sam stopień wejściowy jak w przypadku zasilaczy liniowych ale rolę stabilizatora napięcia pełni stabilizator impulsowy przetwornica napięcia DC/DC. Stabilizacja napięcia wyjściowego odbywa się za pośrednictwem układu PWM i elementu kluczującego który z zadaną częstotliwością i zmiennym współczynnikiem wypełnienia utrzymuje napięcie wyjściowe na zadanym poziomie. a konstrukcja sprawia że zasilacze te charakteryzują się znacznie wyższą sprawnością przetwarzania energii elektrycznej, mniejszymi wymiarami oraz możliwością pracy w szerszych zakresach napięć wejściowych. Wady to wyższe tętnienia napięcia wyjściowego oraz duża emisja zakłóceń EMC. transformator L N F MAIN PWM CONTROL +AUX -AUX płyta PCB Rys.2. Schemat blokowy zasilacza impulsowego transformatorowego 17

20 Zasilacze buforowe Zasilacze buforowe Seria PSBS - impulsowe: 13,8VDC; 1A, 2A, 3A (transformatorowe) LAT GWARANCJI PSBS1512A PSBS1512B PSBS2512B PSBS2512C PSBS3512C Dane techniczne PSBS1512A PSBS1512B PSBS2512B PSBS2512C PSBS3512C Napięcie zasilające 230VAC (-15% / +10%), 50Hz Napięcie wyjściowe 13,8VDC Prąd sumaryczny 1,2A 1,5A 2,5A 2,5A 3,5A Prąd wyjściowy 1,0A 1,0A / 1,0A 2,0A / 2,0A 2,0A / 2,0A 3,0A / 2,5A Prąd ładowania akumulatora 0,2A 0,2A / 0,5A 0,2A / 0,5A 0,2A / 0,5A 0,5A / 1,0A Dedykowany akumulator 1,2Ah 7Ah 7Ah 17Ah 17Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP) (opcja modułu AWZ540) Zabezpieczenie przepięciowe - warystory Ochrona akumulatora przed nadmiernym rozładowaniem (UVP), U<10,0V (+/- 5%) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Wyjścia techniczne : FAC - awaria AC (typ R - przekaźnik) FAC - awaria AC FPS - awaria zasilacza (typ wyjść OC) Zabezpieczenie antysabotażowe - otwarcie obudowy - microswitch Optyczna sygnalizacja pracy LED czerwona - zasilanie AC LED zielona - wyjście DC Akustyczna sygnalizacja pracy Obudowa Metalowa, IP20, natynkowa, kolor RAL9003 Warunki pracy Deklaracje, gwarancja W=225 H=155 D=50+8 W=235 H=235 D=80+8 W=235 H=235 D=80+8 W=235 H=305 D=90+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 5 lat od daty produkcji W=235 H=305 D=90+8 PSBS1512A PSBS 13,8V/1A/1,2Ah Zasilacz buforowy, impulsowy PSBS1512B PSBS 13,8V/1A/7Ah Zasilacz buforowy, impulsowy PSBS2512B PSBS 13,8V/2A/7Ah Zasilacz buforowy, impulsowy PSBS2512C PSBS 13,8V/2A/17Ah Zasilacz buforowy, impulsowy PSBS3512C PSBS 13,8V/3A/17Ah Zasilacz buforowy, impulsowy PSBS3512C 18

21 Zasilacze buforowe Seria PSBS - impulsowe: 13,8VDC; 5A (transformatorowe) Zasilacze buforowe LAT GWARANCJI PSBS5012C PSBS5012D PSBS5012E Dane techniczne PSBS5012C PSBS5012D PSBS5012E Napięcie zasilające 230VAC (-15%/+10%), 50Hz Napięcie wyjściowe 13,8VDC Prąd sumaryczny 5A Prąd wyjściowy 5,0A / 4,5A / 4,0A / 3,5A / 3,0A Prąd ładowania akumulatora bez akumulatora / 0,5A / 1,0A / 1,5A / 2,0A Dedykowany akumulator 17Ah 40Ah 65Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP) (opcja modułu AWZ540) Zabezpieczenie przepięciowe - warystory Ochrona akumulatora przed nadmiernym rozładowaniem (UVP), U<10,0V (+/- 5%) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Wyjścia techniczne FAC - awaria AC; FPS - awaria (typ wyjść OC) Zabezpieczenie antysabotażowe - otwarcie i oderwanie obudowy 2 x microswitch Optyczna sygnalizacja pracy LED czerwona - zasilanie AC LED zielona - wyjście DC Akustyczna sygnalizacja pracy Obudowa Metalowa, IP20, natynkowa, kolor RAL9003 Warunki pracy Deklaracje, gwarancja W=350 H=277 D=160+8 W=350 H=445 D=170+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 5 lat od daty produkcji W=405 H=445 D=170+8 PSBS5012C PSBS 13,8V/5A/17Ah Zasilacz buforowy, impulsowy PSBS5012D PSBS 13,8V/5A/40Ah Zasilacz buforowy, impulsowy PSBS5012E PSBS 13,8V/5A/65Ah Zasilacz buforowy, impulsowy PSBS5012E 19

22 Zasilacze buforowe Zasilacze buforowe Seria PSBS - impulsowe: 13,8VDC; 10A (transformatorowe) LAT GWARANCJI PSBS10A12C PSBS10A12D PSBS10A12E Dane techniczne PSBS10A12C PSBS10A12D PSBS10A12E Napięcie zasilające 230VAC (-15% / +10%), 50Hz Napięcie wyjściowe 13,8VDC Prąd sumaryczny 10A Prąd wyjściowy 10,0A / 9,3A / 7,9A / 6,4A / 5,2A Prąd ładowania akumulatora bez akumulatora / 0,7A / 2,1A / 3,6A / 4,8A Dedykowany akumulator 17Ah 40Ah 65Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP), U>16,5V odłączenie napięcia wyjściowego Zabezpieczenie przepięciowe - warystory Ochrona akumulatora przed nadmiernym rozładowaniem (UVP), U<10,0V (+/- 5%) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Wyjścia techniczne FAC - awaria AC; FPS - awaria (typ wyjść OC) Zabezpieczenie antysabotażowe - otwarcie i oderwanie obudowy 2 x microswitch Optyczna sygnalizacja pracy LED czerwona - zasilanie AC LED zielona - wyjście DC Akustyczna sygnalizacja pracy Obudowa Metalowa, IP20, natynkowa, kolor RAL9003 Warunki pracy Deklaracje, gwarancja W=350 H=277 D=160+8 W=350 H=445 D=170+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 5 lat od daty produkcji W=405 H=445 D=170+8 PSBS10A12C PSBS 13,8V/10A/17Ah Zasilacz buforowy, impulsowy PSBS10A12D PSBS 13,8V/10A/40Ah Zasilacz buforowy, impulsowy PSBS10A12E PSBS 13,8V/10A/65Ah Zasilacz buforowy, impulsowy PSBS10A12E 20

23 Zasilacze buforowe Seria PSBS - impulsowe: 27,6VDC; 5A (transformatorowe) Zasilacze buforowe LAT GWARANCJI PSBS5024C Dane techniczne PSBS5024C Napięcie zasilające 230VAC (-15%/+10%), 50Hz Napięcie wyjściowe 27,6VDC Prąd sumaryczny 5,0A Prąd wyjściowy 5,0A / 4,6A / 3,8A / 3,0A / 2,3A Prąd ładowania akumulatora bez akumulatora / 0,4A / 1,2A / 2,0A / 2,7A Dedykowany akumulator 2x17Ah / 12V Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP), U>33V odłączenie napięcia wyjściowego Zabezpieczenie przepięciowe - warystory Ochrona akumulatora przed nadmiernym rozładowaniem (UVP), U<20,0V (+/- 5%) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Wyjścia techniczne FAC - awaria AC; FPS - awaria (typ wyjść OC) Zabezpieczenie antysabotażowe - otwarcie i oderwanie obudowy 2 x microswitch Optyczna sygnalizacja pracy LED czerwona - zasilanie AC LED zielona - wyjście DC Akustyczna sygnalizacja pracy Obudowa Metalowa, IP20, natynkowa, kolor RAL9003 W=350 H=445 D=170+8 Warunki pracy II klasa środowiskowa, -10ºC +40ºC Deklaracje, gwarancja Deklaracje: CE, RoHS; 5 lat od daty produkcji PSBS5024C PSBS 27,6V/5A/2x17Ah Zasilacz buforowy, impulsowy PSBS5024C 21

24 22

25 Zasilacze buforowe Seria HPSB i HPSBOC - impulsowe 13,8VDC / 27,6VDC (beztransformatorowe) Cechy zasilaczy impulsowych (beztransformatorowych): zalety: wady: mała waga skomplikowana budowa wysoka sprawność 70% 83% duża emisja zakłóceń EMC duże tętnienia mv p-p Zasilacze buforowe Symbol produktu Napięcie wyjściowe Prąd sumaryczny Prąd wyjściowy + Prąd ładowania akumulatora Miejsce na akumulator Ochrona akumulatora przed nadmiernym rozładowaniem Wyjścia techniczne Sygnalizacja LED Strona Bez automatycznej kontroli pracy HPSB1512B 13,8V 1,5A 1,0A + 0,5A 7Ah HPSB2512B 13,8V 2,5A 2,0A + 0,5A 7Ah HPSB3512C 13,8V 3,5A 3,0A + 0,5A 17Ah HPSB5512C 13,8V 5,5A 5,0A + 0,5A 17Ah HPSB7012C 13,8V 7,0A 6,0A + 1,0A 17Ah HPSB7012D 13,8V 7,0A 40Ah HPSB7012E 13,8V 7,0A 5,0A + 2,0A 65Ah HPSB11A12C 13,8V 11,0A 10,0A + 1,0A 17Ah HPSB11A12D 13,8V 11,0A 45Ah HPSB11A12E 13,8V 11,0A 7,0A + 4,0A 65Ah brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 brak, opcja modułu MPSB12 strona 24 strona 24 strona 24 strona 24 strona 25 strona 25 strona 25 strona 26 strona 26 strona 26 HPSB1824B 27,6V 1,8A 1,5A + 0,3A 2x7Ah HPSB3524B 27,6V 3,5A 3,0A + 0,5A 2x7Ah HPSB3524C 27,6V 3,5A 2,5A + 1,0A 2x17Ah HPSB5524C 27,6V 5,5A 5,0A 3,5A + + 0,5A 2,0A 2x17Ah Z automatyczną kontrolą pracy HPSBOC2512B 13,8V 2,5A 2,0A + 0,5A 7Ah HPSBOC3512C 13,8V 3,5A 3,0A + 0,5A 17Ah HPSBOC5512C 13,8V 5,5A 5,0A + 0,5A 17Ah HPSBOC7012C 13,8V 7,0A 6,0A + 1,0A 17Ah HPSBOC7012D 13,8V 7,0A 5,0A + 2,0A 40Ah HPSBOC11A12C 13,8V 11,0A 10,0A + 1,0A 17Ah HPSBOC11A12D 13,8V 11,0A 7,0A + 4,0A 40Ah HPSBOC1824B 27,6V 1,8A 1,5A + 0,3A 2x7Ah HPSBOC3524B 27,6V 3,5A 3,0A + 0,5A 2x7Ah HPSBOC3524C 27,6V 3,5A 2,5A + 1,0A 2x17Ah HPSBOC5524C 27,6V 5,5A 5,0A 3,5A + + 0,5A 2,0A 2x17Ah Zasilacze impulsowe beztransformatorowe brak, opcja modułu MPSB24 brak, opcja modułu MPSB24 brak, opcja modułu MPSB24 brak, opcja modułu MPSB24 strona 27 strona 27 strona 27 strona 27 strona 28 strona 28 strona 28 strona 28 strona 28 strona 28 strona 28 strona 29 strona 29 strona 29 strona 29 Ta grupa zasilaczy różni się od poprzednich przede wszystkim brakiem transformatora sieciowego w obwodzie wejściowym. Napięcie sieciowe jest bezpośrednio prostowane w układzie mostka Graetza, filtrowane a następnie przetwarzane za pośrednictwem specjalnego transformatora i układu kluczującego modulowanego sygnałem PWM. Następnie napięcie wtórne po wyprostowaniu i wyfiltrowaniu jest przekazywane do obciążenia. Zasilacze te charakteryzują się mniejszymi wymiarami i wagą ze względu na brak transformatora sieciowego, wysoką sprawnością oraz możliwością pracy w bardzo szerokich zakresach napięcia zasilania. Wady to dosyć skomplikowana budowa, duże tętnienia i szumy napięcia wyjściowego oraz duża emisja zakłóceń EMC. Rys.3. Schemat blokowy zasilacza impulsowego beztransformatorowego 23

26 Zasilacze buforowe Zasilacze buforowe Seria HPSB - impulsowe 13,8VDC; 1A, 2A, 3A, 5A (beztransformatorowe) GREEN POWER HPSB1512B HPSB2512B HPSB3512C HPSB5512C Dane techniczne HPSB1512B HPSB2512B HPSB3512C HPSB5512C Napięcie zasilające 230VAC (-15% / +10%) Napięcie wyjściowe 13,8VDC Prąd sumaryczny 1,5A 2,5A 3,5A 5,5A Prąd wyjściowy dla T AMB <30ºC 1,0A / 0,5A 2,0A / 0,5A 3,0A / 0,5A 5,0A / 0,5A Prąd wyjściowy dla T AMB =40ºC 0,7A / 0,5A 1,4A / 0,5A 2,1A / 0,5A 3,3A / 0,5A Dedykowany akumulator 7Ah 7Ah 17Ah 17Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Wyjścia techniczne Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja W=200 H=230 D=80+8 >16V (przywracanie automatyczne) - warystory, U<9,5V (+/- 5%) odłączenie zacisku akumulatora brak, opcja modułu MPSB12 - otwarcie obudowy, 1 x microswitch - diody LED Metalowa, IP20, natynkowa, kolor RAL9003 W=255 H=255 D=80+8 W=280 H=292 D=80+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 2 lata od daty produkcji W=280 H=292 D=80+8 HPSB1512B HPSB 13,8V/1A/7Ah Zasilacz buforowy, impulsowy HPSB2512B HPSB 13,8V/2A/7Ah Zasilacz buforowy, impulsowy HPSB3512C HPSB 13,8V/3A/17Ah Zasilacz buforowy, impulsowy HPSB5512C HPSB 13,8V/5A/17Ah Zasilacz buforowy, impulsowy HPSB3512C 24

27 Zasilacze buforowe Seria HPSB - impulsowe 13,8VDC; 6A (beztransformatorowe) Zasilacze buforowe GREEN POWER HPSB7012C HPSB7012D HPSB7012E Dane techniczne HPSB7012C HPSB7012D HPSB7012E Napięcie zasilające 230VAC (-15% / +10%) Napięcie wyjściowe 13,8VDC Prąd sumaryczny 7,0A Prąd wyjściowy dla T AMB <30ºC 6,0A / 1,0A Prąd wyjściowy dla T AMB =40ºC 4,9A / 1,0A Dedykowany akumulator 17Ah 40Ah 65Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Wyjścia techniczne Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja >16V (przywracanie automatyczne) - warystory, U<9,5V (+/- 5%) odłączenie zacisku akumulatora W=280 H=292 D=80+8 brak, opcja modułu MPSB12 - otwarcie obudowy, 1 x microswitch - diody LED Metalowa, IP20, natynkowa, kolor RAL9003 W=320 H=350 D=170+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 2 lata od daty produkcji W=400 H=350 D=170+8 HPSB7012C HPSB 13,8V/6A/17Ah Zasilacz buforowy, impulsowy HPSB7012D HPSB 13,8V/6A/40Ah Zasilacz buforowy, impulsowy HPSB7012E HPSB 13,8V/6A/65Ah Zasilacz buforowy, impulsowy HPSB7012C 25

28 Zasilacze buforowe Zasilacze buforowe Seria HPSB - impulsowe 13,8VDC; 10A (beztransformatorowe) GREEN POWER HPSB11A12C HPSB11A12D HPSB11A12E Dane techniczne HPSB11A12C HPSB11A12D HPSB11A12E Napięcie zasilające 230VAC (-15% / +10%) Napięcie wyjściowe 13,8VDC Prąd sumaryczny 11,0A Prąd wyjściowy dla T AMB <30ºC 10,0A / 1,0A Prąd wyjściowy dla T AMB =40ºC 6,7A / 1,0A Dedykowany akumulator 17Ah 40Ah 65Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Wyjścia techniczne Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja >16V (przywracanie automatyczne) - warystory, U<9,5V (+/- 5%) odłączenie zacisku akumulatora W=280 H=292 D=80+8 brak, opcja modułu MPSB12 - otwarcie obudowy, 1 x microswitch - diody LED Metalowa, IP20, natynkowa, kolor RAL9003 W=320 H=350 D=170+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 2 lata od daty produkcji W=400 H=350 D=170+8 HPSB11A12C HPSB 13,8V/10A/17Ah Zasilacz buforowy, impulsowy HPSB11A12D HPSB 13,8V/10A/40Ah Zasilacz buforowy, impulsowy HPSB11A12E HPSB 13,8V/10A/65Ah Zasilacz buforowy, impulsowy HPSB11A12D 26

29 Zasilacze buforowe Seria HPSB - impulsowe 27,6VDC; 1,5A, 3A, 5A (beztransformatorowe) Zasilacze buforowe GREEN POWER HPSB1824B HPSB3524B HPSB3524C HPSB5524C Dane techniczne HPSB1824B HPSB3524B HPSB3524C HPSB5524C Napięcie zasilające 230VAC (-15% / +10%) Napięcie wyjściowe 27,6VDC Prąd sumaryczny 1,8A 3,5A 3,5A 5,5A Prąd wyjściowy dla T AMB <30ºC 1,5A / 0,3A 3,0A / 0,5A 5,0A / 0,5A Prąd wyjściowy dla T AMB =40ºC 1,0A / 0,5A 2,0A / 0,5A 3,3A / 0,5A Dedykowany akumulator 2x7Ah 2x7Ah 2x17Ah 2x17Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Wyjścia techniczne Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja W=280 H=292 D=80+8 >32V (przywracanie automatyczne) - warystory, U<19V (+/- 5%) odłączenie zacisku akumulatora brak, opcja modułu MPSB24 - otwarcie obudowy, 1 x microswitch - diody LED Metalowa, IP20, natynkowa, kolor RAL9003 W=280 H=292 D=80+8 W=400 H=350 D=90+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 2 lata od daty produkcji W=400 H=350 D=90+8 HPSB1824B HPSB 27,6V/1,5A/2x7Ah Zasilacz buforowy, impulsowy HPSB3524B HPSB 27,6V/3A/2x7Ah Zasilacz buforowy, impulsowy HPSB3524C HPSB 27,6V/3A/2x17Ah Zasilacz buforowy, impulsowy HPSB5524C HPSB 27,6V/5A/2x17Ah Zasilacz buforowy, impulsowy HPSB5524C 27

30 Zasilacze buforowe Zasilacze buforowe Seria HPSBOC - impulsowe 13,8VDC; 2A, 3A, 5A, 6A, 10A (beztransformatorowe) z automatyczną kontrolą pracy GREEN POWER plus HPSBOC2512B HPSBOC3512C HPSBOC5512C HPSBOC7012C HPSBOC11A12C HPSBOC7012C HPSBOC11A12D 28 Dane techniczne HPSBOC2512B HPSBOC3512C HPSBOC5512C HPSBOC7012C HPSBOC7012D HPSBOC11A12C HPSBOC11A12D Napięcie zasilające VAC Napięcie wyjściowe 13,8VDC Prąd sumaryczny 2,5A 3,5A 5,5A 7,0A 7,0A 11,0A 11,0A Prąd wyjściowy dla T AMB <30ºC 2,0A / 0,5A 3,0A / 0,5A 5,0A / 0,5A 6,0A / 1,0A 6,0A / 1,0A 10,0A / 1,0A 10,0A / 1,0A Prąd wyjściowy dla T AMB =40ºC 1,4A / 0,5A 2,1A / 0,5A 3,3A / 0,5A 4,9A / 1,0A 4,9A / 1,0A 6,7A / 1,0A 6,7A / 1,0A Dedykowany akumulator 7Ah 17Ah 17Ah 17Ah 40Ah 17Ah 40Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie nadnapięciowe (OVP) U>16V - przywracane automatycznie Zabezpieczenie przepięciowe - warystory Ochrona akumulatora przed nadmiernym rozładowaniem (UVP), U<9,5V (+/- 5%) odłączenie zacisku akumulatora Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Wyjścia techniczne: - EPS; wyjście sygnalizujące awarię zasilania AC - PSU; wyjście sygnalizujące brak napięcia DC/awarię zasilacza - LoB; wyjście sygnalizujące niski poziom napięcia akumulatora Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja HPSBOC2512B HPSBOC 13,8V/2A/7Ah/OC Zasilacz buforowy, impulsowy automatyczną kontrolą pracy HPSBOC3512C HPSBOC 13,8V/3A/17Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC5512C HPSBOC 13,8V/5A/17Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC7012C HPSBOC 13,8V/6A/17Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC7012D HPSBOC 13,8V/6A/40Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC11A12C HPSBOC 13,8V/10A/17Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC11A12D HPSBOC 13,8V/10A/40Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy - typu przekaźnikowego: 1A@ 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s. - typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-z, opóźnienie 10s. - typu przekaźnikowego: 1A@ 30VDC/50VAC - typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-z - typu przekaźnikowego: 1A@ 30VDC/50VAC - typu OC, 50mA max. stan normalny (U BAT >11,5V): poziom L (0V), awaria (U BAT <11,5V): poziom hi-z - otwarcie obudowy, 1 x microswitch - diody LED Metalowa, IP20, natynkowa, kolor RAL9003 W=255 H=255 D=80+8 W=285 H=297 D=80+8 W=285 H=297 D=80+8 W=285 H=297 D=80+8 W=325 H=355 D=170+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 2 lata od daty produkcji W=285 H=297 D=80+8 HPSBOC3512C W=320 H=350 D=170+8

31 Zasilacze buforowe Seria HPSBOC - impulsowe 27,6VDC; 1,5A, 3A, 5A (beztransformatorowe) z automatyczną kontrolą pracy Zasilacze buforowe GREEN POWER plus HPSBOC1824B HPSBOC3524B HPSBOC3524C HPSBOC5524C Dane techniczne HPSBOC1824B HPSBOC3524B HPSBOC3524C HPSBOC5524C Napięcie zasilające VAC, 50Hz Napięcie wyjściowe 27,6VDC Prąd sumaryczny 1,8A 3,5A 3,5A 5,5A Prąd wyjściowy dla T AMB <30ºC 1,5A / 0,3A 3,0A / 0,5A 3,0A / 0,5A 5,0A / 0,5A Prąd wyjściowy dla T AMB =40ºC 1,0A / 0,3A 2,5A / 0,5A 2,0A / 0,5A 3,3A / 0,5A Dedykowany akumulator 2x7Ah 2x7Ah 2x17Ah 2x17Ah Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie nadnapięciowe (OVP) >32V (przywracanie automatyczne) Zabezpieczenie przepięciowe - warystory Ochrona akumulatora przed nadmiernym rozładowaniem (UVP), U<19V (+/- 5%) odłączenie zacisku akumulatora Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Wyjścia techniczne: - EPS; wyjście sygnalizujące awarię zasilania AC - PSU; wyjście sygnalizujące brak napięcia DC/awarię zasilacza - LoB; wyjście sygnalizujące niski poziom napięcia akumulatora Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja - typu przekaźnikowego: 1A@ 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s. - typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-z, opóźnienie 10s. - typu przekaźnikowego: 1A@ 30VDC/50VAC - typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-z - typu przekaźnikowego: 1A@ 30VDC/50VAC - typu OC, 50mA max. stan normalny (U BAT >23V): poziom L (0V), awaria (U BAT <23V): poziom hi-z W=285 H=297 D= otwarcie obudowy, 1 x microswitch - diody LED Metalowa, IP20, natynkowa, kolor RAL9003 W=285 H=297 D=80+8 W=405 H=355 D=90+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 2 lata od daty produkcji W=405 H=355 D=90+8 HPSBOC1824B HPSBOC 27,6V/1,5A/2x7Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC3524B HPSBOC 27,6V/3A/2x7Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSB3524C HPSBOC 27,6V/3A/2x17Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC5524C HPSBOC 27,6V/5A/2x17Ah/OC Zasilacz buforowy, impulsowy z automatyczną kontrolą pracy HPSBOC5524C 29

32 30

33 Zasilacze buforowe Seria HADOC - impulsowe 13,8VDC / 27,6VDC (beztransformatorowe) z automatyczną kontrolą pracy Cechy zasilaczy impulsowych (beztransformatorowych): zalety: wady: mała waga skomplikowana budowa wysoka sprawność 71% 84% duża emisja zakłóceń EMC duże tętnienia mv p-p Zasilacze buforowe Symbol produktu Napięcie wyjściowe Prąd sumaryczny Prąd wyjściowy + Prąd ładowania akumulatora Miejsce na akumulator Ochrona akumulatora przed nadmiernym rozładowaniem Wyjścia techniczne Sygnalizacja LED Strona HADOC3012C 13,8V 3,0A 3,0A + 0,23A 2,1A + 0,23A 17Ah strona 32 HADOC8012C 13,8V 8,0A 8,0A + 0,5A 5,5A + 0,5A 17Ah strona 32 HADOC1524B 27,6V 1,5A HADOC4024C 27,6V 4,0A 1,5A + 0,16A 1,0A + 0,16A 4,0A + 0,5A 2,6A + 0,5A 2x7Ah 2x17Ah strona 32 strona 32 Zasilacze impulsowe beztransformatorowe Ta grupa zasilaczy różni się od poprzednich przede wszystkim brakiem transformatora sieciowego w obwodzie wejściowym. Napięcie sieciowe jest bezpośrednio prostowane w układzie mostka Graetza, filtrowane a następnie przetwarzane za pośrednictwem specjalnego transformatora i układu kluczującego modulowanego sygnałem PWM. Następnie napięcie wtórne po wyprostowaniu i wyfiltrowaniu jest przekazywane do obciążenia. Zasilacze te charakteryzują się mniejszymi wymiarami i wagą ze względu na brak transformatora sieciowego, wysoką sprawnością oraz możliwością pracy w bardzo szerokich zakresach napięcia zasilania. Wady to dosyć skomplikowana budowa, duże tętnienia i szumy napięcia wyjściowego oraz duża emisja zakłóceń EMC. OC FAC AC CONTROL FAC OC FPS AUX FPS L N F MAIN EMI FILTER LP FILTER GREEN +V COM PE CONTROL AC RED I bat ADJ U bat CTRL F2 + FLB GREEN OC FLB FLB B+ B- + - BATTERY 12V Rys.4. Schemat blokowy zasilacza impulsowego beztransformatorowego 31

34 Zasilacze buforowe Zasilacze buforowe Seria HADOC - impulsowe 13,8VDC - 3A, 8A / 27,6VDC - 1,5A, 4A (beztransformatorowe) z automatyczną kontrolą pracy GREEN POWER plus HADOC3012C HADOC8012C HADOC1524B HADOC4024C Dane techniczne HADOC3012C HADOC8012C HADOC1524B HADOC4024C Napięcie zasilające 230VAC (-15% / +10%) Napięcie wyjściowe 13,8VDC 27,6VDC Prąd sumaryczny 3,0A 8,0A 1,5A 4,0A Prąd wyjściowy dla T AMB <30ºC 3,0A / 0,23A 8,0A / 0,5A 1,5A / 0,16A 4,0A / 0,5A Prąd wyjściowy dla T AMB =40ºC 2,1A / 0,23A 5,5A / 0,5A 1,0A / 0,16A 2,6A / 0,5A Dedykowany akumulator 17Ah 17Ah 2x17Ah 2x17Ah Zabezpieczenie przeciwzwarciowe (SCP) elektroniczne, automatyczny powrót Zabezpieczenie przeciążeniowe (OLP) % mocy zasilacza, automatyczny powrót Zabezpieczenie nadnapięciowe (OVP) 15,87-18,63V (przywracanie automatyczne) 31,74-37,26V (przywracanie automatyczne) Zabezpieczenie przepięciowe - warystory Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed zwarciem (SCP) Ochrona akumulatora przed odwrotnym podłączeniem Wyjścia techniczne: - FAC; wyjście sygnalizujące awarię zasilania AC - FPS; wyjście sygnalizujące brak napięcia DC/awarię zasilacza, U<9,5V (+/- 5%) odłączenie zacisku akumulatora, U<20V (+/- 5%) odłączenie zacisku akumulatora, U<19V (+1,5 ;-1V) odłączenie zacisku akumulatora - typu przekaźnikowego: 1A@ 30VDC / 50VAC, czas opóźnienia zadziałania: ok. 10s. - typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-z, opóźnienie 10s. - typu przekaźnikowego: 1A@ 30VDC / 50VAC - typu OC, 50mA max. stan normalny: L (0V), awaria: poziom hi-z - FLB; wyjście sygnalizujące niski poziom napięcia akumulatora Zabezpieczenie antysabotażowe Optyczna sygnalizacja pracy Akustyczna sygnalizacja pracy Obudowa Warunki pracy Deklaracje, gwarancja - typu przekaźnikowego: 1A@ 30VDC / 50VAC - typu przekaźnikowego: 1A@ 30VDC / 50VAC - typu OC, 50mA max. stan normalny (U BAT >11,5V): - typu OC, 50mA max. stan normalny (U BAT >23V): L (0V), awaria (U BAT <11,5V): poziom hi-z L (0V), awaria (U BAT <23V): poziom hi-z - otwarcie obudowy, 1 x microswitch - diody LED Metalowa, IP20, natynkowa, kolor RAL9003 W=285 H=297 D=80+8 W=285 H=297 D=80+8 W=285 H=297 D=80+8 II klasa środowiskowa, -10ºC +40ºC Deklaracje: CE, RoHS; 4 lata od daty produkcji W=405 H=355 D=90+8 HADOC3012C HADOC 13,8V/3A/17Ah/OC Zasilacz buforowy impulsowy z automatyczną kontrolą pracy HADOC8012C HADOC 13,8V/8A/17Ah/OC Zasilacz buforowy impulsowy z automatyczną kontrolą pracy HADOC1524B HADOC 27,6V/1,5A/2x7Ah/OC Zasilacz buforowy impulsowy z automatyczną kontrolą pracy HADOC4024C HADOC 27,6V/4A/2x17Ah/OC Zasilacz buforowy impulsowy z automatyczną kontrolą pracy HADOC3012C 32

35 Zasilacze buforowe Seria PSBEN Zasilacze buforowe impulsowe (transformatorowe) 13,8VDC Zgodne z normą alarmową EN deklaracja zgodności Cechy zasilaczy impulsowych (transformatorowych): zalety: wady: średnie tętnienia mVp-p skomplikowana budowa średnia emisja zakłóceń EMC duża waga sprawność 70% 83% zgodność z EN Securex 2014 Zasilacze buforowe Symbol produktu Napięcie wyjściowe Prąd sumaryczny Prąd wyjściowy + Prąd ładowania akumulatora Z mikroprocesorową kontrolą pracy i wyświetlaczem LED PSBEN1012B 13,8V 1,2A 1,0A + 0,2A 0,6A + 0,6A 0,58A + 0,6A 0,23A + 0,6A 0,116A + 0,6A 7Ah 0,58A + 1,5A 0,23A + 1,5A 0,116A + 1,5A 7Ah PSBEN2012B 13,8V 2,2A 2,0A + 0,2A 1,6A + 0,6A 1,2A + 1,0A PSBEN2012C 13,8V 2,2A 1,4A + 0,6A 0,56A + 1,5A 0,28A + 1,5A 17Ah 0,7A + 1,5A Prąd wyjściowy dla Stopień 1,2 Prąd wyjściowy dla Stopień 3 (z ARC 30h) Prąd wyjściowy dla Stopień 3 (60h) PSBEN3012C 13,8V 3,2A 3,0A + 0,2A 2,6A + 0,6A 1,4A + 1,5A 0,56A + 1,5A 0,28A + 1,5A 17Ah PSBEN3012D 13,8V 3,2A 2,2A 1,7A + + 1,0A 1,5A 2,6A + 0,6A 1,33A + 1,5A 0,66A + 1,5A 40Ah PSBEN5012C 13,8V 5,0A 5,0A bez akumulatora 1,4A + 3,0A 0,56A + 3,0A 0,28A + 3,0A 17Ah PSBEN5012D 13,8V 5,0A 4,4A + 0,6A 3,5A + 1,5A 2,8A + 2,2A 1,33A + 3,0A 0,66A + 3,0A 40Ah PSBEN5012E 13,8V 5,0A 2,8A + 2,2A 2,0A + 3,0A 3,5A + 1,5A 2,16A + 3,0A 1,08A + 3,0A 65Ah PSBEN10A12C 13,8V 10,6A 10,0A + 0,6A 1,4A + 3,0A 0,56A + 3,0A 0,28A + 3,0A 17Ah PSBEN10A12D 13,8V 10,6A 9,1A + 1,5A 8,4A + 2,2A 3,33A + 3,0A 1,33A + 3,0A 0,66A + 3,0A 40Ah PSBEN10A12E 13,8V 10,6A 7,6A + 3,0A 5,41A + 3,0A 2,16A + 3,0A 1,08A + 3,0A 65Ah Z mikroprocesorową kontrolą pracy i wyświetlaczem LCD PSBEN1012B/LCD 13,8V 1,2A 1,0A + 0,2A 0,6A + 0,6A 0,58A + 0,6A 0,23A + 0,6A 0,116A + 0,6A 7Ah 0,58A + 1,5A 0,23A + 1,5A 0,116A + 1,5A 7Ah PSBEN2012B/LCD 13,8V 2,2A 2,0A + 0,2A 1,6A + 0,6A 1,2A + 1,0A PSBEN2012C/LCD 13,8V 2,2A 1,4A + 0,6A 0,56A + 1,5A 0,28A + 1,5A 17Ah 0,7A + 1,5A PSBEN3012C/LCD 13,8V 3,2A 3,0A + 0,2A 2,6A + 0,6A 1,4A + 1,5A 0,56A + 1,5A 0,28A + 1,5A 17Ah PSBEN3012D/LCD 13,8V 3,2A 2,2A 1,7A + + 1,0A 1,5A 2,6A + 0,6A 1,33A + 1,5A 0,66A + 1,5A 40Ah PSBEN5012C/LCD 13,8V 5,0A 5,0A bez akumulatora 1,4A + 3,0A 0,56A + 3,0A 0,28A + 3,0A 17Ah PSBEN5012D/LCD 13,8V 5,0A 4,4A + 0,6A 3,5A + 1,5A 2,8A + 2,2A 1,33A + 3,0A 0,66A + 3,0A 40Ah PSBEN5012E/LCD 13,8V 5,0A 2,8A + 2,2A 2,0A + 3,0A 3,5A + 1,5A 2,16A + 3,0A 1,08A + 3,0A 65Ah PSBEN10A12C/LCD 13,8V 10,6A 10,0A + 0,6A 1,4A + 3,0A 0,56A + 3,0A 0,28A + 3,0A 17Ah PSBEN10A12D/LCD 13,8V 10,6A 9,1A + 1,5A 8,4A + 2,2A 3,33A + 3,0A 1,33A + 3,0A 0,66A + 3,0A 40Ah PSBEN10A12E/LCD 13,8V 10,6A 5,41A + 3,0A 2,16A + 3,0A 1,08A + 3,0A 65Ah 7,6A + 3,0A Miejsce na akumulator Automatyka pracy Wyjścia techniczne Tamper otwarcia i oderwania obudowy od podłoża Strona strona 34 strona 34 strona 34 strona 34 strona 34 strona 35 strona 35 strona 35 strona 36 strona 36 strona 36 strona 34 strona 34 strona 34 strona 34 strona 34 strona 35 strona 35 strona 35 strona 36 strona 36 strona 36 wyświetlacz LED lub wyświetlacz graficzny LCD transformator płyta PCB Zasilacze buforowe serii PSBEN zostały zaprojektowane zgodnie z wymogami normy EN w stopniu 1 3 i klasie środowiskowej II. Przeznaczone są do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V. Zasilacze posiadają mikroprocesorową kontrolę pracy odpowiedzialną za pełną diagnostykę parametrów zasilacza oraz akumulatora. Wykonane zostały w dwóch wersjach: 1) z wyświetlaczem LED - prezentującym podstawowe parametry elektryczne zasilacza 2) z wyświetlaczem graficznym LCD - wyświetlającym wszystkie dostępne parametry począwszy od parametrów elektrycznych zasilacza, stanu wyjść technicznych, stanach awarii po pełną historię zdarzeń. 33
