2 FIRMA / SPIS TREŚCI SPIS TREŚCI Firma PULSAR powstała w 1994 roku, główna dziedziną firmy jest produkcja urządzeń i akcesorii do systemów alarmowych, kontroli dostępu, telewizji przemysłowej. Produkcja, magazyn oraz pozostałe działy firmy zajmują obecnie 3000m2, zatrudnienie wynosi powyżej 100 osób. Obecnie PULSAR jest liderem w Polsce w swojej branży, oraz posiada wielu Klientów w Europie i Azji. Nasza pozycja na rynku jest wynikiem: jakości produktów, doświadczenia oraz doskonałej obsługi Klientów. Polityka firmy owocuje ciągłym wzrostem sprzedaży i ekspansją na nowe rynki. Profesjonalne podejście do tematu B2B dostrzegana jest przez naszych kontrahentów i owocuje ścisłą, długotrwałą współpracą. Firma PULSAR biorąc pod uwagę duży wpływ bezpośrednich kontaktów z Klientami i Odbiorcami sukcesywnie poszerza zakres szkoleń oraz czynnie uczestniczy w targach i imprezach branżowych np. SECUREX, INTELECTRICA. SPIS TREŚCI ZASILACZE BUFOROWE - Zasilacze buforowe, liniowe 13,8V/DC - Zasilacze buforowe, liniowe 13,8V/DC z automatyczną mikroprocesorową kontrolą pracy - Zasilacze buforowe, liniowe 27,6V/DC z automatyczną mikroprocesorową kontrolą pracy - Zasilacze buforowe, impulsowe 13,8V/DC z wyjściem technicznym - Zasilacze buforowe, impulsowe 13,8V/DC beztransformatorowe - Zasilacze buforowe, impulsowe 27,6V/DC beztransformatorowe - Zasilacze buforowe, impulsowe 13,8V/DC w obudowie hermetycznej - Zasilacze buforowe, impulsowe 13,8V/DC w obudowie na szynę DIN - Moduł zasilacza buforowego, impulsowy 13,8V/DC w obudowie plastikowej na szynę DIN str. 4 str. 5-6 str. 7 str str. 11 str. 12 str. 13 str. 14 str. 15 ZASILACZE MODUŁOWE DO CCTV - Zasilacze modułowe 12V/DC do zabudowy - Zasilacz modułowy 12V/DC w obudowie natynkowej z ABS - Uchwyt do GL618 MODUŁY ZASILACZY BUFOROWYCH - Moduły zasilaczy buforowych, liniowe 13,8V/DC - Moduły zasilaczy buforowych, impulsowe 13,8V/DC - Moduł zasilacza buforowego, impulsowy 13,8V/DC w obudowie na szynę DIN MODUŁY DC/DC I REDUKTORY NAPIĘCIA - Moduły przetwornic DC/DC - Moduły reduktorów napięcia DC z 13,8V/DC na 12V/DC str. 33 str. 34 str. 35 str. 36 str str. 39 str. 40 str. 41 ZASILACZE STABILIZOWANE - Zasilacze stabilizowane liniowe 12V/DC do systemów CCTV - Zasilacze stabilizowane impulsowe 12V/DC do systemów CCTV beztransformatorowe ZASILACZE AC/AC - Zasilacze AC/AC w obudowie metalowej - Zasilacze AC/AC w obudowie hermetycznej - Zasilacze AC/AC transformatory serii TRP - Zasilacze AC/AC transformatory serii TRZ - Adapter DIN str. 17 str. 18 str. 19 str str str str. 26 MODUŁY ZABEZPIECZAJĄCE - Moduły dystrybucji napięcia - Moduły bezpiecznikowe - Moduły nadnapięciowe MODUŁY PRZEKAŹNIKOWE - Moduły przekaźnikowe - Moduły czasowe TRANSFORMATORY - Transformatory serii TRP - Transformatory bezpieczeństwa serii TRZ str. 42 str str. 46 str str str str ZASILACZE HERMETYCZNE - Zasilacze buforowe impulsowe 13,8V/DC - Zasilacze AC/AC z listwą bezpiecznikową - Zasilacz AC/AC str. 27 str. 28 str. 29 ADAPTER DIN PRZYCISKI NAPADOWE - Przyciski napadowe nożne str. 55 str. 56 Uwagi producenta: Producent zastrzega sobie prawo do wprowadzenia zmian konstrukcyjnych i technologicznych nie pogarszających jakości wyrobów. Fotografie produktów mają tylko charakter poglądowy. ZASILACZE NA SZYNĘ DIN - Zasilacze buforowe impulsowe 13,8V/DC z wyjściem technicznym - Moduł zasilacza buforowego, impulsowy 13,8V/DC w obudowie plastikowej - akumulatora na szynę DIN str. 30 str. 31 str. 32 WYPOSAŻENIE DODATKOWE str tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 3

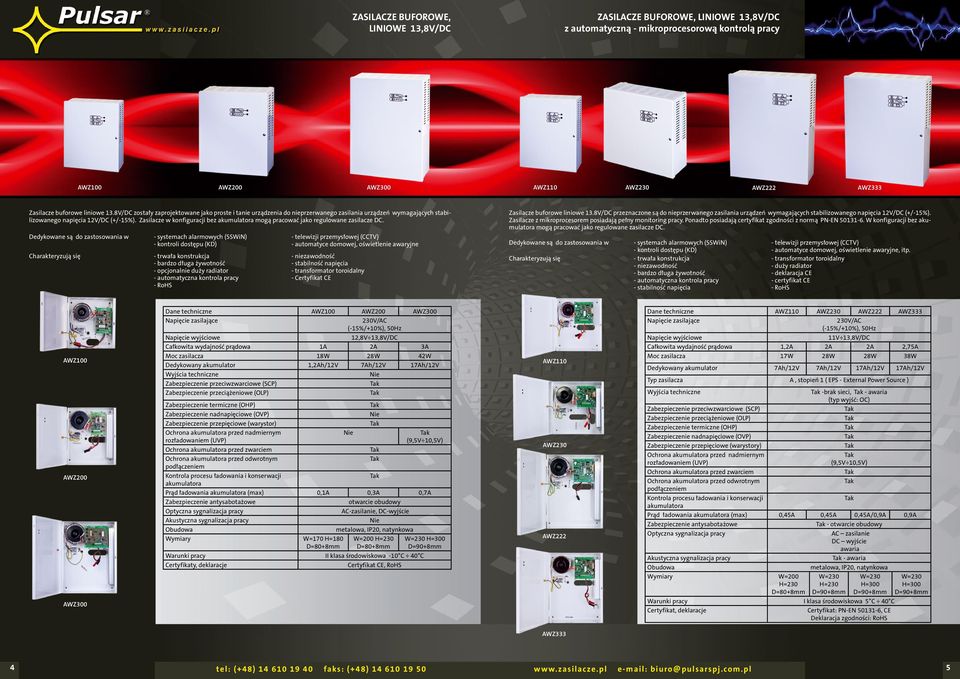

3 ZASILACZE BUFOROWE, LINIOWE 13,8V/DC ZASILACZE BUFOROWE, LINIOWE 13,8V/DC z automatyczną - mikroprocesorową kontrolą pracy AWZ100 AWZ200 AWZ300 AWZ110 AWZ230 AWZ222 AWZ333 Zasilacze buforowe liniowe 13.8V/DC zostały zaprojektowane jako proste i tanie urządzenia do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze w konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. - trwała konstrukcja - bardzo długa żywotność - opcjonalnie duży radiator - automatyczna kontrola pracy - automatyce domowej, oświetlenie awaryjne - stabilność napięcia - transformator toroidalny - Certyfikat CE Zasilacze buforowe liniowe 13.8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze z mikroprocesorem posiadają pełny monitoring pracy. Ponadto posiadają certyfikat zgodności z normą PN-EN W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. - trwała konstrukcja - bardzo długa żywotność - automatyczna kontrola pracy - stabilność napięcia - transformator toroidalny - duży radiator - certyfikat CE AWZ100 AWZ200 AWZ300 AWZ100 AWZ200 AWZ300 12,8V 13,8V/DC Całkowita wydajność prądowa 1A 2A 3A Moc zasilacza 18W 28W 42W Dedykowany akumulator 1,2Ah/12V 7Ah/12V 17Ah/12V Zabezpieczenie przepięciowe (warystor) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,1A 0,3A 0,7A otwarcie obudowy AC-zasilanie, DC-wyjście metalowa, IP20, natynkowa W=170 H=180 D=80+8mm W=200 H=230 D=80+8mm Certyfikaty, deklaracje Certyfikat CE, RoHS W=230 H=300 D=90+8mm AWZ110 AWZ230 AWZ222 AWZ110 AWZ230 AWZ222 AWZ333 11V 13,8V/DC Całkowita wydajność prądowa 1,2A 2A 2A 2,75A Moc zasilacza 17W 28W 28W 38W Dedykowany akumulator 7Ah/12V 7Ah/12V 17Ah/12V 17Ah/12V Typ zasilacza A, stopień 1 ( EPS - External Power Source ) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora -brak sieci, - awaria (typ wyjść: OC) Prąd ładowania akumulatora (max) 0,45A 0,45A 0,45A/0,9A 0,9A - otwarcie obudowy AC zasilanie DC wyjście awaria - awaria metalowa, IP20, natynkowa W=200 H=230 D=80+8mm W=230 H=230 D=90+8mm W=230 H=300 D=90+8mm Warunki pracy I klasa środowiskowa 5 C 40 C Certyfikat: PN-EN , CE Deklaracja zgodności: RoHS W=230 H=300 D=90+8mm AWZ333 4 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 5

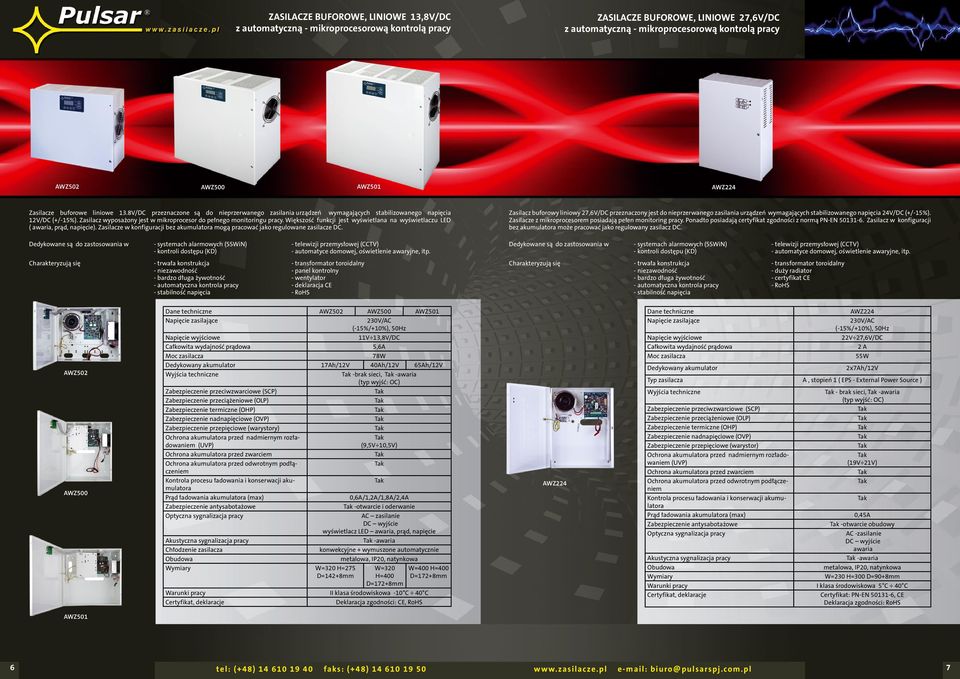

4 ZASILACZE BUFOROWE, LINIOWE 13,8V/DC z automatyczną - mikroprocesorową kontrolą pracy ZASILACZE BUFOROWE, LINIOWE 27,6V/DC z automatyczną - mikroprocesorową kontrolą pracy AWZ502 AWZ500 AWZ501 AWZ224 Zasilacze buforowe liniowe 13.8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacz wyposażony jest w mikroprocesor do pełnego monitoringu pracy. Większość funkcji jest wyświetlana na wyświetlaczu LED ( awaria, prąd, napięcie). Zasilacze w konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. Zasilacz buforowy liniowy 27,6V/DC przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 24V/DC (+/-15%). Zasilacze z mikroprocesorem posiadają pełen monitoring pracy. Ponadto posiadają certyfikat zgodności z normą PN-EN Zasilacz w konfiguracji bez akumulatora może pracować jako regulowany zasilacz DC. - trwała konstrukcja - bardzo długa żywotność - automatyczna kontrola pracy - stabilność napięcia - transformator toroidalny - panel kontrolny - wentylator - trwała konstrukcja - bardzo długa żywotność - automatyczna kontrola pracy - stabilność napięcia - transformator toroidalny - duży radiator - certyfikat CE AWZ502 AWZ500 AWZ501 AWZ224 11V 13,8V/DC 22V 27,6V/DC AWZ502 Całkowita wydajność prądowa 5,6A Moc zasilacza 78W Dedykowany akumulator 17Ah/12V 40Ah/12V 65Ah/12V -brak sieci, -awaria (typ wyjść: OC) Całkowita wydajność prądowa Moc zasilacza Dedykowany akumulator 2 A 55W 2x7Ah/12V Typ zasilacza A, stopień 1 ( EPS - External Power Source ) AWZ500 Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) Chłodzenie zasilacza W=320 H=275 D=142+8mm 0,6A/1,2A/1,8A/2,4A -otwarcie i oderwanie AC zasilanie DC wyjście wyświetlacz LED awaria, prąd, napięcie -awaria konwekcyjne + wymuszone automatycznie metalowa, IP20, natynkowa W=320 H=400 D=172+8mm W=400 H=400 D=172+8mm AWZ224 Zabezpieczenie przepięciowe (warystor) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora - brak sieci, -awaria (typ wyjść: OC) (19V 21V) Prąd ładowania akumulatora (max) 0,45A -otwarcie obudowy AC -zasilanie DC wyjście awaria -awaria metalowa, IP20, natynkowa W=230 H=300 D=90+8mm Warunki pracy I klasa środowiskowa 5 C 40 C Certyfikat: PN-EN , CE Deklaracja zgodności: RoHS AWZ501 6 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 7

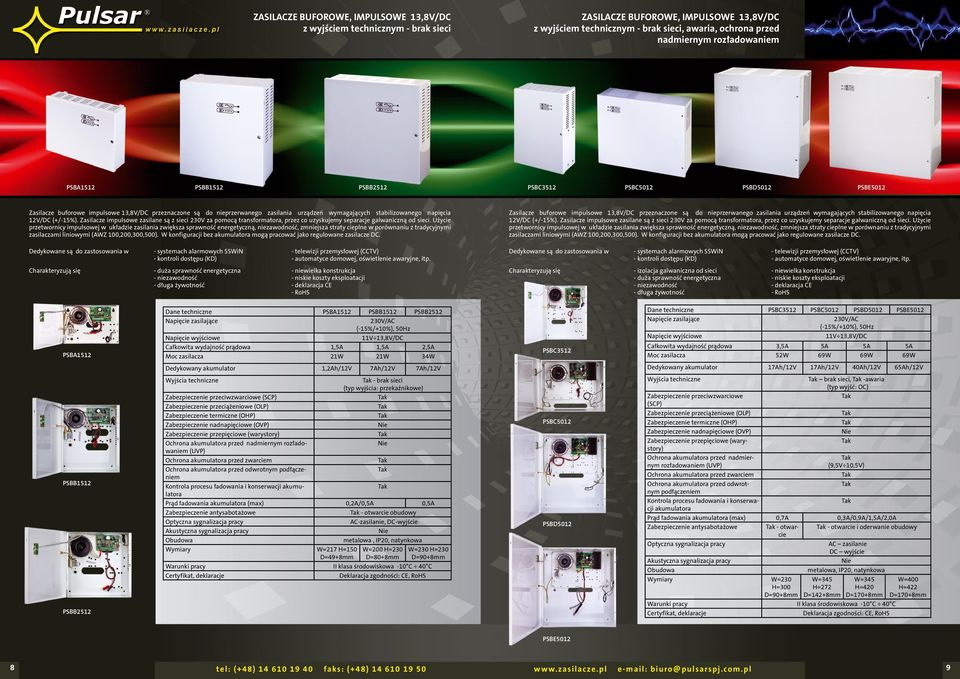

5 ZASILACZE BUFOROWE, IMPULSOWE 13,8V/DC z wyjściem technicznym - brak sieci ZASILACZE BUFOROWE, IMPULSOWE 13,8V/DC z wyjściem technicznym - brak sieci, awaria, ochrona przed nadmiernym rozładowaniem PSBA1512 PSBB1512 PSBB2512 PSBC3512 PSBC5012 PSBD5012 PSBE5012 Zasilacze buforowe impulsowe 13,8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze impulsowe zasilane są z sieci 230V za pomocą transformatora, przez co uzyskujemy separacje galwaniczną od sieci. Użycie przetwornicy impulsowej w układzie zasilania zwiększa sprawność energetyczną, niezawodność, zmniejsza straty cieplne w porównaniu z tradycyjnymi zasilaczami liniowymi (AWZ 100,200,300,500). W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. Zasilacze buforowe impulsowe 13,8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze impulsowe zasilane są z sieci 230V za pomocą transformatora, przez co uzyskujemy separacje galwaniczną od sieci. Użycie przetwornicy impulsowej w układzie zasilania zwiększa sprawność energetyczną, niezawodność, zmniejsza straty cieplne w porównaniu z tradycyjnymi zasilaczami liniowymi (AWZ 100,200,300,500). W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. - systemach alarmowych SSWiN - systemach alarmowych SSWiN - duża sprawność energetyczna - długa żywotność - niewielka konstrukcja - niskie koszty eksploatacji - izolacja galwaniczna od sieci - duża sprawność energetyczna - długa żywotność - niewielka konstrukcja - niskie koszty eksploatacji PSBA1512 PSBA1512 PSBB1512 PSBB V 13,8V/DC Całkowita wydajność prądowa 1,5A 1,5A 2,5A Moc zasilacza 21W 21W 34W PSBC3512 PSBC3512 PSBC5012 PSBD5012 PSBE V 13,8V/DC Całkowita wydajność prądowa 3,5A 5A 5A 5A Moc zasilacza 52W 69W 69W 69W Dedykowany akumulator 1,2Ah/12V 7Ah/12V 7Ah/12V Dedykowany akumulator 17Ah/12V 17Ah/12V 40Ah/12V 65Ah/12V PSBB1512 PSBB2512 Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora - brak sieci (typ wyjścia: przekaźnikowe) Prąd ładowania akumulatora (max) 0,2A/0,5A 0,5A - otwarcie obudowy AC-zasilanie, DC-wyjście metalowa, IP20, natynkowa W=217 H=150 D=49+8mm W=200 H=230 D=80+8mm W=230 H=230 D=90+8mm PSBC5012 PSBD5012 Zabezpieczenie przeciwzwarciowe (SCP) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora brak sieci, -awaria (typ wyjść: OC) Prąd ładowania akumulatora (max) 0,7A 0,3A/0,9A/1,5A/2,0A - otwarcie - otwarcie i oderwanie obudowy AC zasilanie DC wyjście metalowa, IP20, natynkowa W=230 H=300 D=90+8mm W=345 H=272 D=142+8mm W=345 H=420 D=170+8mm W=400 H=422 D=170+8mm PSBE tel: (+48) faks: (+48) tel. 14 (+48) w w w.zasilacze.pl w w w.zasilacze.pl biuro@pulsarspj.com.pl 9

6 ZASILACZ BUFOROWY, IMPULSOWY 13,8V/DC z wyjściem technicznym - brak sieci, awaria, ochrona przed nadmiernym rozładowaniem ZASILACZE BUFOROWE, IMPULSOWE 13,8V/DC beztransformatorowe PSBE10A12 ABM0412 ABM1012 Zasilacze buforowe impulsowe 13,8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze impulsowe zasilane są z sieci 230V za pomocą transformatora, przez co uzyskujemy separacje galwaniczną od sieci. Użycie przetwornicy impulsowej w układzie zasilania zwiększa sprawność energetyczną, niezawodność, zmniejsza straty cieplne w porównaniu z tradycyjnymi zasilaczami liniowymi (AWZ 100,200,300,500). W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. Zasilacze buforowe impulsowe przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacz impulsowy jest zasilany z sieci napięciem 230V bez użycia transformatora. a konstrukcja zasilacza minimalizuje straty cieplne zwiększając niezawodność pracy, uzyskuje się przez to wysoką sprawność energetyczną. W porównaniu z tradycyjnymi zasilaczami posiadają małe gabaryty. W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. - systemach alarmowych SSWiN - izolacja galwaniczna od sieci - duża sprawność energetyczna - długa żywotność - niewielka konstrukcja - niskie koszty eksploatacji - wysoka sprawność energetyczna - długa żywotność - niewielka konstrukcja - bardzo niskie koszty eksploatacji PSBE10A12 Całkowita wydajność prądowa Moc zasilacza Dedykowany akumulator Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) PSBE10A12 11V 13,8V/DC 10A 138W 65Ah/12V brak sieci, -awaria (typ wyjść: OC) 0,7A/2,1A/3,6A/4,8A - otwarcie i oderwanie obudowy AC zasilanie DC wyjście metalowa, IP20, natynkowa W=400 H=422 D=170+8mm ABM0412 ABM1012 ABM0412 ABM V/AC ; 50 60Hz, V/DC 13,4V 13,8V/DC Całkowita wydajność prądowa 4A 10A Moc zasilacza 55W 155W Dedykowany akumulator 7Ah/12V 17Ah/12V Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,23A 0,5A -otwarcie obudowy metalowa, IP20, natynkowa W=255 H=255 D=80+8mm W=285 H=295 D=80+8mm 10 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 11

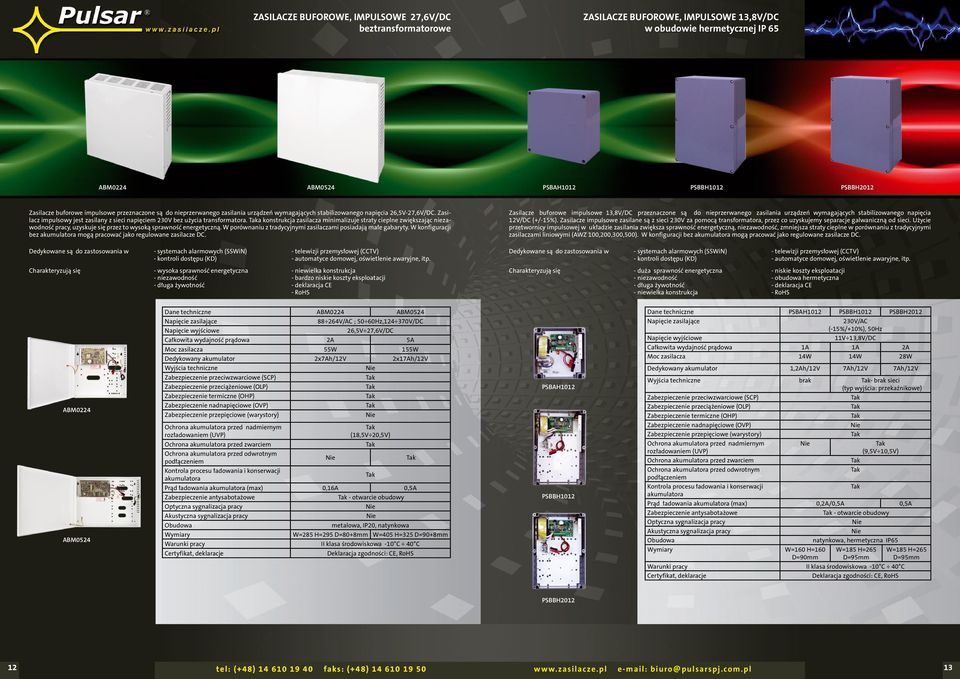

7 ZASILACZE BUFOROWE, IMPULSOWE 27,6V/DC beztransformatorowe ZASILACZE BUFOROWE, IMPULSOWE 13,8V/DC w obudowie hermetycznej IP 65 ABM0224 ABM0524 PSBAH1012 PSBBH1012 PSBBH2012 Zasilacze buforowe impulsowe przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 26,5V-27,6V/DC. Zasilacz impulsowy jest zasilany z sieci napięciem 230V bez użycia transformatora. a konstrukcja zasilacza minimalizuje straty cieplne zwiększając niezawodność pracy, uzyskuje się przez to wysoką sprawność energetyczną. W porównaniu z tradycyjnymi zasilaczami posiadają małe gabaryty. W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. Zasilacze buforowe impulsowe 13,8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze impulsowe zasilane są z sieci 230V za pomocą transformatora, przez co uzyskujemy separacje galwaniczną od sieci. Użycie przetwornicy impulsowej w układzie zasilania zwiększa sprawność energetyczną, niezawodność, zmniejsza straty cieplne w porównaniu z tradycyjnymi zasilaczami liniowymi (AWZ 100,200,300,500). W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. - wysoka sprawność energetyczna - długa żywotność - niewielka konstrukcja - bardzo niskie koszty eksploatacji - duża sprawność energetyczna - długa żywotność - niewielka konstrukcja - niskie koszty eksploatacji - obudowa hermetyczna ABM0224 ABM0524 ABM0224 ABM V/AC ; 50 60Hz, V/DC 26,5V 27,6V/DC Całkowita wydajność prądowa 2A 5A Moc zasilacza 55W 155W Dedykowany akumulator 2x7Ah/12V 2x17Ah/12V Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora (18,5V 20,5V) Prąd ładowania akumulatora (max) 0,16A 0,5A - otwarcie obudowy metalowa, IP20, natynkowa W=285 H=295 D=80+8mm W=405 H=325 D=90+8mm PSBAH1012 PSBBH1012 PSBAH1012 PSBBH1012 PSBBH V 13,8V/DC Całkowita wydajność prądowa 1A 1A 2A Moc zasilacza 14W 14W 28W Dedykowany akumulator 1,2Ah/12V 7Ah/12V 7Ah/12V brak - brak sieci (typ wyjścia: przekaźnikowe) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,2A/0,5A 0,5A - otwarcie obudowy natynkowa, hermetyczna IP65 W=160 H=160 D=90mm W=185 H=265 D=95mm W=185 H=265 D=95mm PSBBH tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 13

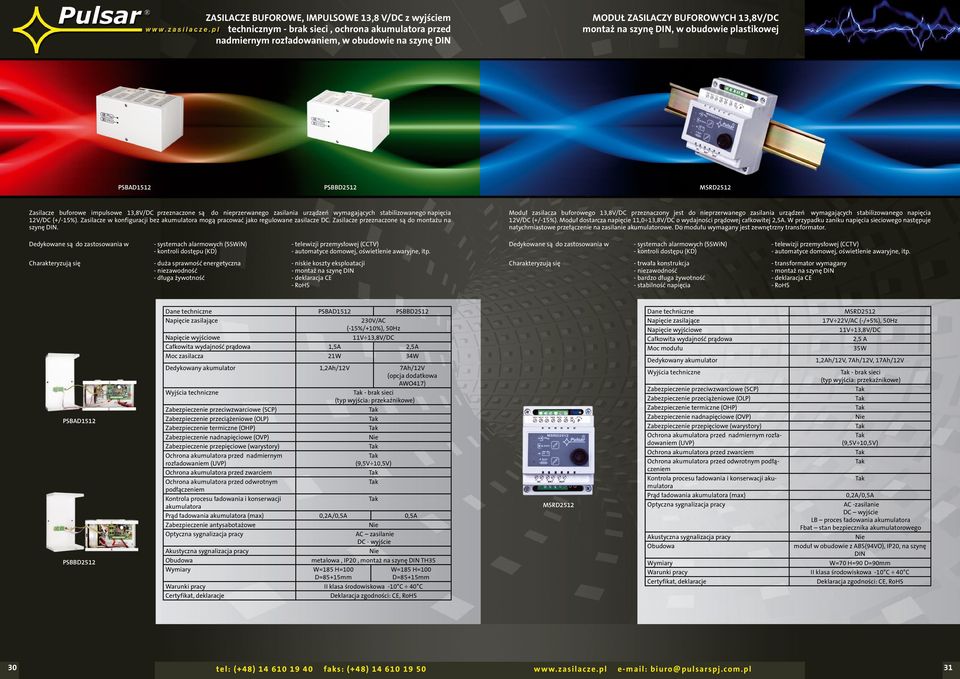

8 ZASILACZE BUFOROWE, IMPULSOWE 13,8V/DC z wyjściem technicznym - brak sieci, ochrona akumulatora przed nadmiernym rozładowaniem, w obudowie na szynę DIN MODUŁ ZASILACZY BUFOROWYCH 13,8V/DC montaż na szynę DIN, w obudowie plastikowej PSBAD1512 PSBBD2512 MSRD2512 Zasilacze buforowe impulsowe 13,8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze w konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. Zasilacze przeznaczone są do montażu na szynę DIN. Moduł zasilacza buforowego 13,8V/DC przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduł dostarcza napięcie 11,0 13,8V/DC o wydajności prądowej całkowitej 2,5A.W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Do modułu wymagany jest zewnętrzny transformator. - automatyce domowej, oświetlenie awaryjne - duża sprawność energetyczna - długa żywotność - niskie koszty eksploatacji - montaż na szynę DIN - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia - transformator wymagany - montaż na szynę DIN PSBAD1512 PSBBD2512 PSBAD1512 PSBBD V 13,8V/DC Całkowita wydajność prądowa 1,5A 2,5A Moc zasilacza 21W 34W Dedykowany akumulator 1,2Ah/12V 7Ah/12V (opcja dodatkowa AWO417) - brak sieci (typ wyjścia: przekaźnikowe) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,2A/0,5A 0,5A AC zasilanie DC - wyjście metalowa, IP20, montaż na szynę DIN TH35 W=185 H=100 D=85+15mm W=185 H=100 D=85+15mm MSRD2512 Całkowita wydajność prądowa Moc modułu Dedykowany akumulator Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) MSRD V 22V/AC (-/+5%), 50Hz 11V 13,8V/DC 2,5 A 35W 1,2Ah/12V, 7Ah/12V, 17Ah/12V - brak sieci (typ wyjścia: przekaźnikowe) 0,2A/0,5A AC -zasilanie DC wyjście LB proces ładowania akumulatora Fbat stan bezpiecznika akumulatorowego moduł w obudowie z ABS(94VO), IP20, na szynę DIN W=70 H=90 D=90mm 14 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 15

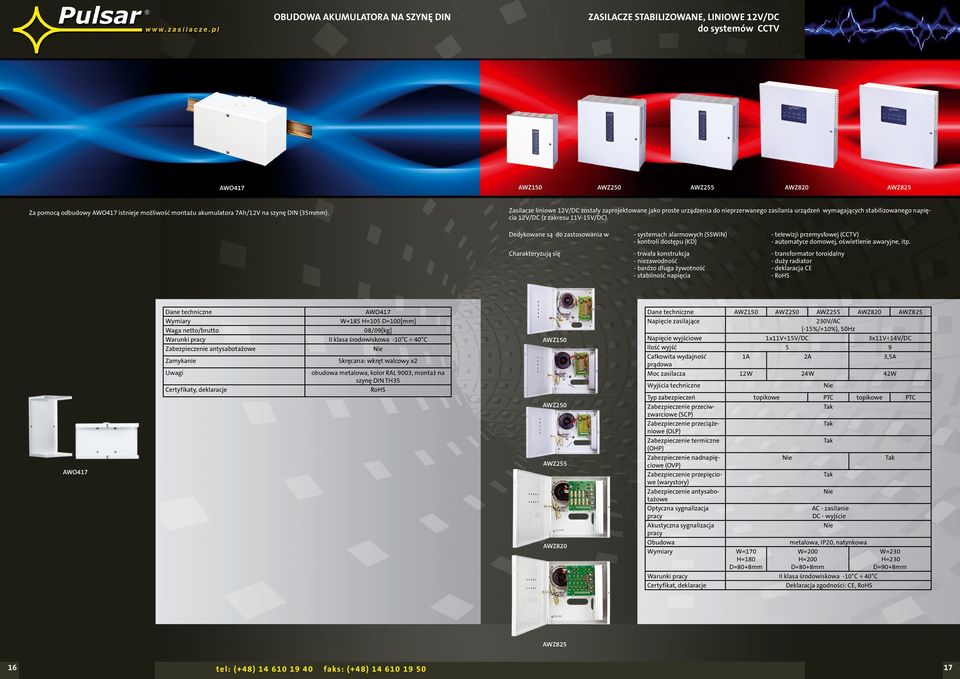

9 OBUDOWA AKUMULATORA NA SZYNĘ DIN ZASILACZE STABILIZOWANE, LINIOWE 12V/DC do systemów CCTV AWO417 AWZ150 AWZ250 AWZ255 AWZ820 AWZ825 Za pomocą odbudowy AWO417 istnieje możliwość montażu akumulatora 7Ah/12V na szynę DIN (35mmm). Zasilacze liniowe 12V/DC zostały zaprojektowane jako proste urządzenia do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (z zakresu 11V-15V/DC). - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia - transformator toroidalny - duży radiator AWO417 AWZ150 AWZ250 AWZ255 AWZ820 AWZ825 W=185 H=105 D=100[mm] Waga netto/brutto 08/09[kg] Zamykanie Uwagi Certyfikaty, deklaracje Skręcana: wkręt walcowy x2 obudowa metalowa, kolor RAL 9003, montaż na szynę DIN TH35 RoHS AWZ150 AWZ250 1x11V 15V/DC 3x11V 14V/DC Ilość wyjść 5 9 Całkowita wydajność 1A 2A 3,5A prądowa Moc zasilacza 12W 24W 42W Typ zabezpieczeń topikowe PTC topikowe PTC Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) AWO417 AWZ255 Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe (warystory) Optyczna sygnalizacja pracy AC - zasilanie DC - wyjście Akustyczna sygnalizacja pracy AWZ820 W=170 H=180 D=80+8mm metalowa, IP20, natynkowa W=200 H=200 D=80+8mm W=230 H=230 D=90+8mm AWZ tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 17

10 ZASILACZE STABILIZOWANE, IMPULSOWE 12V/DC do systemów CCTV - beztransformatorowe ZASILACZE AC/AC w obudowie metalowej PSDC04122 PSDC04124 PSDC08124 PSDC16128 PSAC04244 PSAC08246 Zasilacze buforowe impulsowe przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacz impulsowy jest zasilany z sieci napięciem 230V bez użycia transformatora. a konstrukcja zasilacza minimalizuje straty cieplne zwiększając niezawodność pracy, uzyskuje się przez to wysoką sprawność energetyczną. W porównaniu z tradycyjnymi zasilaczami posiadają małe gabaryty. Zasilacze umieszczone są w obudowie metalowej, natynkowej z sygnalizacją optyczna na przednim panelu. Zasilacze AC/AC są transformatorowymi zasilaczami o napięciu wyjściowym 24V ( U1-23,0V 28,0V, U2-25,5V 31,5V AC). Napięcie sieci ~230V, obniżane jest za pomocą transformatora a następnie rozdzielane przez listwę bezpiecznikową LAC. może być korygowane skokowo przy pomocy zworki, niezależnie dla każdego wyjścia. Poszczególne wyjścia zabezpieczone są przeciwzwarciowo poprzez niezależne bezpieczniki. - wysoka sprawność energetyczna - długa żywotność - niewielka konstrukcja - bardzo niskie koszty eksploatacji PSDC04122 PSDC04124 PSDC08124 PSDC16128 PSAC04244 PSAC08246 PSDC04122 PSDC V/AC 47 63Hz V/DC V/AC 47 63Hz V/DC 12,0 16,5V/DC Ilość wyjść Całkowita wydajność prądowa 2A 4A 4A 8A Moc zasilacza 30W 60W 60W 120W Typ zabezpieczeń Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe (warystor) awaria (typ wyjścia: OC) topikowe lub PTC - otwarcie AUX wyjście AW - awaria metalowa, IP20, natynkowa PSAC04244 (-15%/+10%), 50Hz 24V/AC lub 27V/AC Ilość niezależnych wyjść 4 8 Całkowita wydajność prądowa 4A@24V/AC 6A@24V/AC Moc zasilacza 100VA 150VA Typ zabezpieczeń Zabezpieczenie przepięciowe (warystor) W=210 H=181 D=56+8mm awaria (typ wyjścia: OC) topikowe lub PTC - otwarcie AUX wyjście AW - awaria metalowa, IP20, natynkowa W=210 H=227 D=56+8mm Deklaracja zgodności: CE, RoHS PSDC08124 W=230 H=167 D=50+8mm W=228 H=227 D=50+8mm W=280 H=256 D=50+8mm Warunki pracy II klasa środowiskowa -10 C 50 C Deklaracja zgodności: CE, RoHS PSAC08246 PSDC tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 19

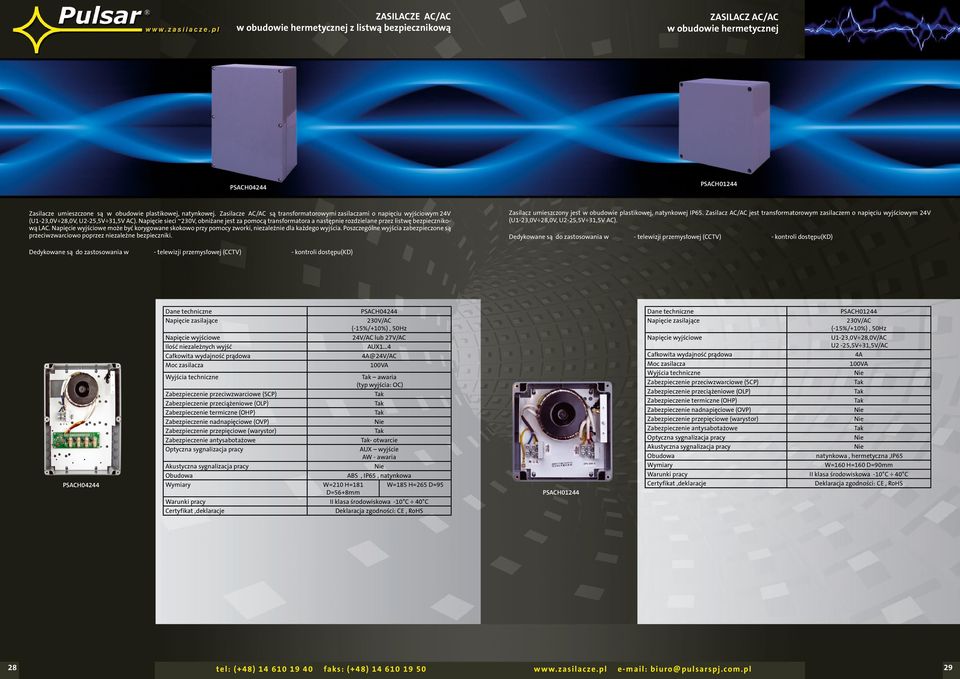

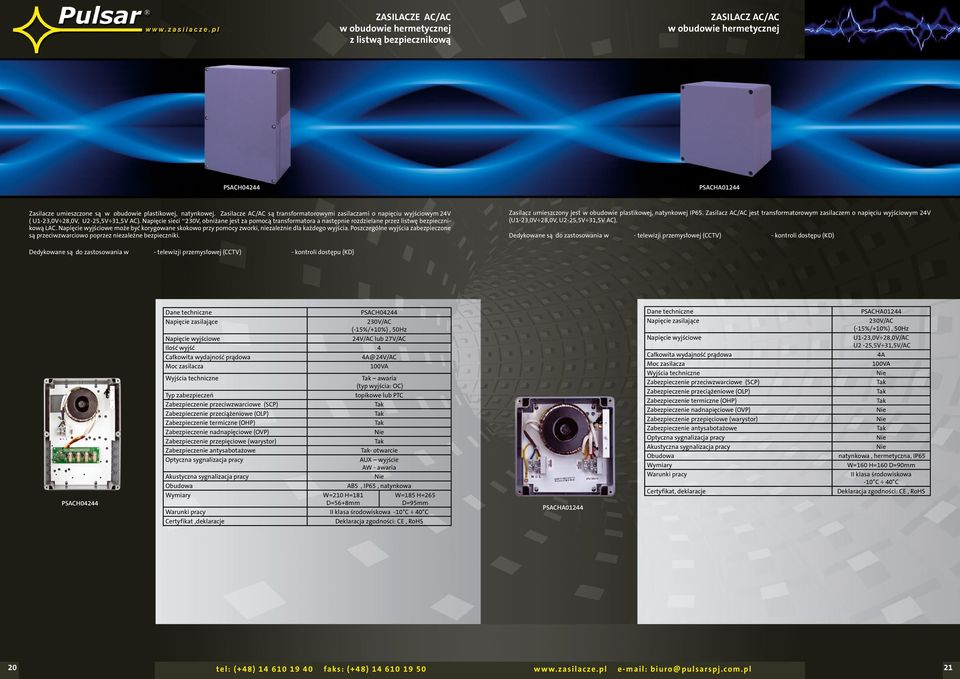

11 ZASILACZE AC/AC w obudowie hermetycznej z listwą bezpiecznikową ZASILACZ AC/AC w obudowie hermetycznej PSACH04244 PSACHA01244 Zasilacze umieszczone są w obudowie plastikowej, natynkowej. Zasilacze AC/AC są transformatorowymi zasilaczami o napięciu wyjściowym 24V ( U1-23,0V 28,0V, U2-25,5V 31,5V AC). Napięcie sieci ~230V, obniżane jest za pomocą transformatora a następnie rozdzielane przez listwę bezpiecznikową LAC. może być korygowane skokowo przy pomocy zworki, niezależnie dla każdego wyjścia. Poszczególne wyjścia zabezpieczone są przeciwzwarciowo poprzez niezależne bezpieczniki. Zasilacz umieszczony jest w obudowie plastikowej, natynkowej IP65. Zasilacz AC/AC jest transformatorowym zasilaczem o napięciu wyjściowym 24V (U1-23,0V 28,0V, U2-25,5V 31,5V AC). PSACH04244 PSACH04244 (-15%/+10%), 50Hz 24V/AC lub 27V/AC Ilość wyjść 4 Całkowita wydajność prądowa 4A@24V/AC Moc zasilacza 100VA Typ zabezpieczeń Zabezpieczenie przepięciowe (warystor) W=210 H=181 D=56+8mm awaria (typ wyjścia: OC) topikowe lub PTC - otwarcie AUX wyjście AW - awaria ABS, IP65, natynkowa W=185 H=265 D=95mm Certyfikat,deklaracje Deklaracja zgodności: CE, RoHS PSACHA01244 Całkowita wydajność prądowa Moc zasilacza Zabezpieczenie przepięciowe (warystor) PSACHA01244 (-15%/+10%), 50Hz U1-23,0V 28,0V/AC U2-25,5V 31,5V/AC 4A 100VA natynkowa, hermetyczna, IP65 W=160 H=160 D=90mm Warunki pracy II klasa środowiskowa -10 C 40 C Deklaracja zgodności: CE, RoHS 20 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 21

12 ZASILACZE AC/AC transformatory serii TRP ZASILACZE AC/AC transformatory serii TRP SERIA TRP SERIA TRP Transformatory serii TRP wykonane są jako zabudowane transformatory do montażu na szynę DIN (35mm) lub płaskim podłożu. Transformatory przeznaczone są do zasilania urządzeń wymagających separacji galwanicznej np: - centrale alarmowe - nadajniki radiowe, GSM - centrale kontroli dostępu, itd. Transformatory serii TRP wykonane są jako zabudowane transformatory do montażu na szynę DIN (35mm) lub płaskim podłożu. Transformatory przeznaczone są do zasilania urządzeń wymagających separacji galwanicznej np: - centrale alarmowe - nadajniki radiowe, GSM - centrale kontroli dostępu, itd. AWT050 AWT053 AWT100 AWT102 AWT150 AWT152 Prąd wejściowy 0,12A 0,12A 0,15A 0,15A 0,2A 0,4 A 16V/18V 12V/14V 14V/17V 16V/18V 16V/18V 12V/24V Prąd wyjściowy 1,2A/1,0A 1,6A/1,4A 2,0A/1,7A 1,7A/1,5A 2,2A/2,0A 3,0A/1,5A Moc zasilacza 20VA 20VA 30VA 30VA 40VA 40VA Zabezpieczenie przeciwzwarciowe T200mA T200mA T250mA T250mA T315mA w obudowie z ABS, IP20, możliwość montażu na szynę DIN 103x80x76mm Certyfikat, deklaracje T315mA AWT200 AWT203 AWT204 AWT205 AWT250 AWT53 Prąd wejściowy 0,25A 0,25A 0,25A 0,25A 0,4 A 0,4 A 16V/18V 20V 14V 12V/24V 16V/18V 12V/24V Prąd wyjściowy 3,0A/2,8A 2,5A 3,0A 4,0A/2,1A 5,0A/4,5A 6,0A/3,0A Moc zasilacza 50VA 50VA 50VA 50VA 80VA 80VA Zabezpieczenie przeciwzwarciowe T500mA T500mA T500mA T500mA T630mA w obudowie z ABS, IP20, możliwość montażu na szynę DIN 128x95x88[mm] Certyfika, deklaracje T630mA SERIA TRP SERIA TRP tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 23

13 ZASILACZE AC/AC transformatory serii TRZ ZASILACZE AC/AC transformatory serii TRZ SERIA TRZ SERIA TRZ Transformatory serii TRZ wykonane są jako zabudowane transformatory do montażu na płaskim podłożu lub szynę DIN z użyciem adaptera AWO466 dla TRZ Zasilacze z serii TRZ wyposażone są w zabezpieczenie termiczne 115 C w obwodzie pierwotnym. Transformatory przeznaczone są do zasilania urządzeń wymagających separacji galwaniczne np: - centrale alarmowe - nadajniki radiowe, GSM - centrale kontroli dostępu, itd. Transformatory serii TRZ wykonane są jako zabudowane transformatory do montażu na płaskim podłożu lub szynę DIN z użyciem adaptera AWO467 dla TRZ Zasilacze z serii TRZ wyposażone są w zabezpieczenie termiczne 115 C w obwodzie pierwotnym. Transformatory przeznaczone są do zasilania urządzeń wymagających separacji galwanicznej np: - centrale alarmowe - nadajniki radiowe, GSM - centrale kontroli dostępu, itd. AWT268 AWT224 AWT368 AWT424 AWT468 Prąd wejściowy 0,12A 0,12A 0,15A 0,2A 0,2A 16V/18V 12V/14V 16V/18V 12V/24V 16V/18V Prąd wyjściowy 1,2A/1,0A 1,6A/1,4A 1,7A/1,5A 3,0A/1,5A 2,2A/2,0A Moc zasilacza 20VA 20VA 30VA 40VA 40VA AWT568 AWT524 AWT520 AWT868 AWT824 Prąd wejściowy 0,25A 0,25A 0,25A 0,4A 0,4A 16V/18V 12V/24V 20V 16V/18V 12V/24V Prąd wyjściowy 3,0A/2,8A 4,0A/2,1A 2,5A 5,0A/4,5A 6,0A/3,0A Moc zasilacza 50VA 50VA 50VA 80VA 80VA Zabezpieczenie przeciwzwarciowe T200mA T200mA T250mA T315mA T315mA Zabezpieczenie przeciwzwarciowe T500mA T500mA T500mA T630mA T630mA w obudowie z PC/ABS, IP43 124x75x65mm w obudowie z PC/ABS, IP43 136x95x76mm SERIA TRZ SERIA TRZ tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 25

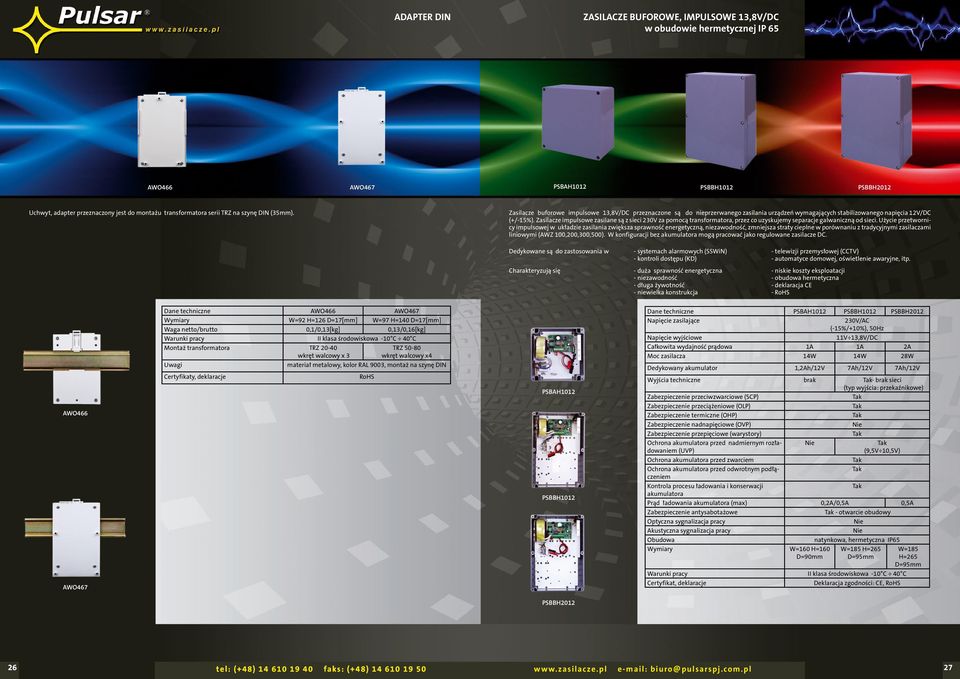

14 ADAPTER DIN ZASILACZE BUFOROWE, IMPULSOWE 13,8V/DC w obudowie hermetycznej IP 65 AWO466 AWO467 PSBAH1012 PSBBH1012 PSBBH2012 Uchwyt, adapter przeznaczony jest do montażu transformatora serii TRZ na szynę DIN (35mm). Zasilacze buforowe impulsowe 13,8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze impulsowe zasilane są z sieci 230V za pomocą transformatora, przez co uzyskujemy separacje galwaniczną od sieci. Użycie przetwornicy impulsowej w układzie zasilania zwiększa sprawność energetyczną, niezawodność, zmniejsza straty cieplne w porównaniu z tradycyjnymi zasilaczami liniowymi (AWZ 100,200,300,500). W konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. - duża sprawność energetyczna - długa żywotność - niewielka konstrukcja - niskie koszty eksploatacji - obudowa hermetyczna AWO466 AWO467 W=92 H=126 D=17[mm] W=97 H=140 D=17[mm] Waga netto/brutto 0,1/0,13[kg] 0,13/0,16[kg] PSBAH1012 PSBBH1012 PSBBH V 13,8V/DC Montaż transformatora TRZ wkręt walcowy x 3 TRZ wkręt walcowy x4 Całkowita wydajność prądowa 1A 1A 2A Moc zasilacza 14W 14W 28W Uwagi materiał metalowy, kolor RAL 9003, montaż na szynę DIN Dedykowany akumulator 1,2Ah/12V 7Ah/12V 7Ah/12V AWO466 Certyfikaty, deklaracje RoHS PSBAH1012 brak - brak sieci (typ wyjścia: przekaźnikowe) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem PSBBH1012 Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,2A/0,5A 0,5A - otwarcie obudowy natynkowa, hermetyczna IP65 W=160 H=160 D=90mm W=185 H=265 D=95mm W=185 H=265 D=95mm AWO467 PSBBH tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 27

15 ZASILACZE AC/AC w obudowie hermetycznej z listwą bezpiecznikową ZASILACZ AC/AC w obudowie hermetycznej PSACH04244 PSACH01244 Zasilacze umieszczone są w obudowie plastikowej, natynkowej. Zasilacze AC/AC są transformatorowymi zasilaczami o napięciu wyjściowym 24V (U1-23,0V 28,0V, U2-25,5V 31,5V AC). Napięcie sieci ~230V, obniżane jest za pomocą transformatora a następnie rozdzielane przez listwę bezpiecznikową LAC. może być korygowane skokowo przy pomocy zworki, niezależnie dla każdego wyjścia. Poszczególne wyjścia zabezpieczone są przeciwzwarciowo poprzez niezależne bezpieczniki. Zasilacz umieszczony jest w obudowie plastikowej, natynkowej IP65. Zasilacz AC/AC jest transformatorowym zasilaczem o napięciu wyjściowym 24V (U1-23,0V 28,0V, U2-25,5V 31,5V AC). - kontroli dostępu(kd) - kontroli dostępu(kd) PSACH04244 PSACH01244 (-15%/+10%), 50Hz (-15%/+10%), 50Hz PSACH04244 Ilość niezależnych wyjść Całkowita wydajność prądowa Moc zasilacza 24V/AC lub 27V/AC AUX A@24V/AC 100VA awaria (typ wyjścia: OC) Zabezpieczenie przepięciowe (warystor) - otwarcie AUX wyjście AW - awaria ABS, IP65, natynkowa W=210 H=181 D=56+8mm W=185 H=265 D=95 PSACH01244 U1-23,0V 28,0V/AC U2-25,5V 31,5V/AC Całkowita wydajność prądowa 4A Moc zasilacza 100VA Zabezpieczenie przepięciowe (warystor) natynkowa, hermetyczna,ip65 W=160 H=160 D=90mm Certyfikat,deklaracje Deklaracja zgodności: CE, RoHS Certyfikat,deklaracje Deklaracja zgodności: CE, RoHS 28 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 29

16 ZASILACZE BUFOROWE, IMPULSOWE 13,8 V/DC z wyjściem technicznym - brak sieci, ochrona akumulatora przed nadmiernym rozładowaniem, w obudowie na szynę DIN MODUŁ ZASILACZY BUFOROWYCH 13,8V/DC montaż na szynę DIN, w obudowie plastikowej PSBAD1512 PSBBD2512 MSRD2512 Zasilacze buforowe impulsowe 13,8V/DC przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacze w konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. Zasilacze przeznaczone są do montażu na szynę DIN. Moduł zasilacza buforowego 13,8V/DC przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduł dostarcza napięcie 11,0 13,8V/DC o wydajności prądowej całkowitej 2,5A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Do modułu wymagany jest zewnętrzny transformator. - duża sprawność energetyczna - długa żywotność - niskie koszty eksploatacji - montaż na szynę DIN - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia - transformator wymagany - montaż na szynę DIN PSBAD1512 PSBBD2512 PSBAD1512 PSBBD V 13,8V/DC Całkowita wydajność prądowa 1,5A 2,5A Moc zasilacza 21W 34W Dedykowany akumulator 1,2Ah/12V 7Ah/12V (opcja dodatkowa AWO417) - brak sieci (typ wyjścia: przekaźnikowe) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,2A/0,5A 0,5A AC zasilanie DC - wyjście metalowa, IP20, montaż na szynę DIN TH35 W=185 H=100 D=85+15mm W=185 H=100 D=85+15mm MSRD2512 Całkowita wydajność prądowa Moc modułu Dedykowany akumulator Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) MSRD V 22V/AC (-/+5%), 50Hz 11V 13,8V/DC 2,5 A 35W 1,2Ah/12V, 7Ah/12V, 17Ah/12V - brak sieci (typ wyjścia: przekaźnikowe) 0,2A/0,5A AC -zasilanie DC wyjście LB proces ładowania akumulatora Fbat stan bezpiecznika akumulatorowego moduł w obudowie z ABS(94VO), IP20, na szynę DIN W=70 H=90 D=90mm 30 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 31

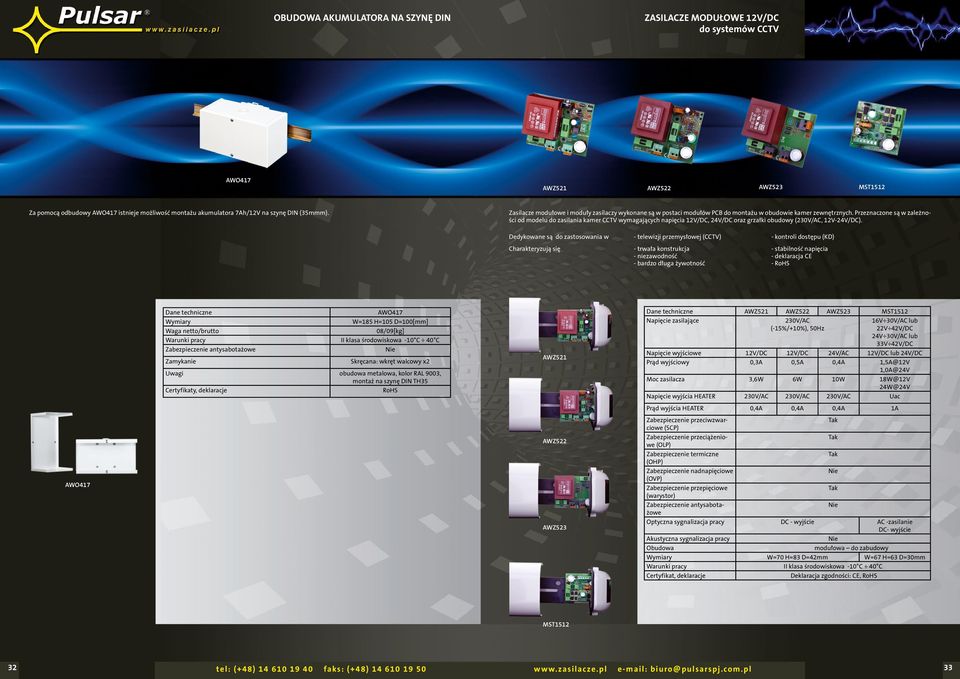

17 OBUDOWA AKUMULATORA NA SZYNĘ DIN ZASILACZE MODUŁOWE 12V/DC do systemów CCTV AWO417 AWZ521 AWZ522 AWZ523 MST1512 Za pomocą odbudowy AWO417 istnieje możliwość montażu akumulatora 7Ah/12V na szynę DIN (35mmm). Zasilacze modułowe i moduły zasilaczy wykonane są w postaci modułów PCB do montażu w obudowie kamer zewnętrznych. Przeznaczone są w zależności od modelu do zasilania kamer CCTV wymagających napięcia 12V/DC, 24V/DC oraz grzałki obudowy (, 12V-24V/DC). - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia AWO417 W=185 H=105 D=100[mm] Waga netto/brutto 08/09[kg] Zamykanie Skręcana: wkręt walcowy x2 Uwagi obudowa metalowa, kolor RAL 9003, montaż na szynę DIN TH35 Certyfikaty, deklaracje RoHS AWZ521 AWZ521 AWZ522 AWZ523 MST V 30V/AC lub 22V 42V/DC 24V 30V/AC lub 33V 42V/DC 12V/DC 12V/DC 24V/AC 12V/DC lub 24V/DC Prąd wyjściowy 0,3A 0,5A 0,4A 1,5A@12V 1,0A@24V Moc zasilacza 3,6W 6W 10W 18W@12V 24W@24V Napięcie wyjścia HEATER Uac Prąd wyjścia HEATER 0,4A 0,4A 0,4A 1A AWO417 AWZ522 AWZ523 Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe (warystor) DC - wyjście AC -zasilanie DC- wyjście modułowa do zabudowy W=70 H=83 D=42mm W=67 H=63 D=30mm MST tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 33

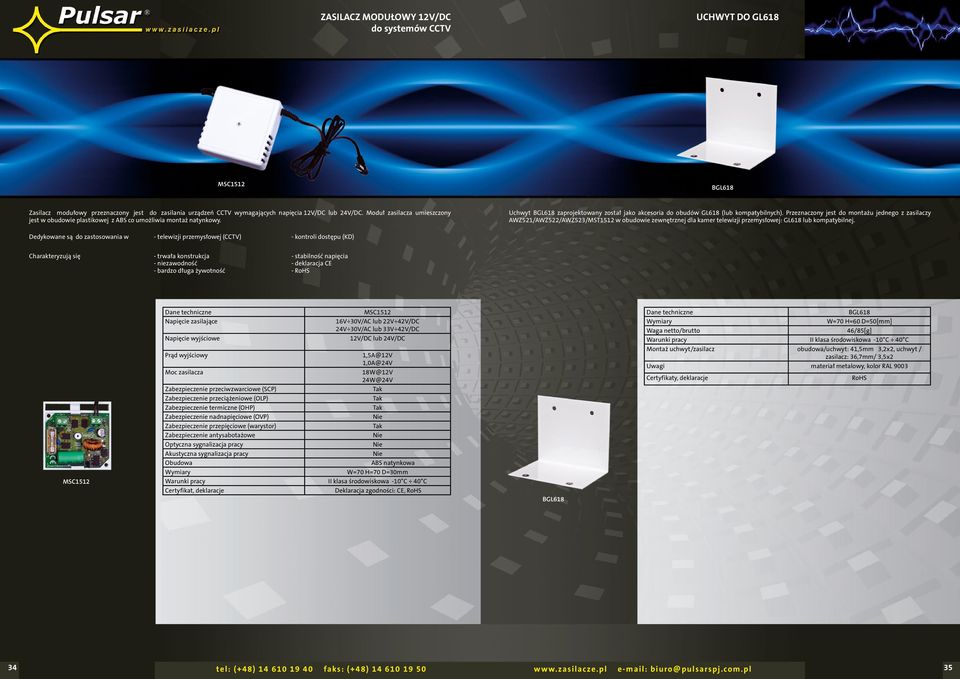

18 ZASILACZ MODUŁOWY 12V/DC do systemów CCTV UCHWYT DO GL618 MSC1512 BGL618 Zasilacz modułowy przeznaczony jest do zasilania urządzeń CCTV wymagających napięcia 12V/DC lub 24V/DC. Moduł zasilacza umieszczony jest w obudowie plastikowej z ABS co umożliwia montaż natynkowy. Uchwyt BGL618 zaprojektowany został jako akcesoria do obudów GL618 (lub kompatybilnych). Przeznaczony jest do montażu jednego z zasilaczy AWZ521/AWZ522/AWZ523/MST1512 w obudowie zewnętrznej dla kamer telewizji przemysłowej: GL618 lub kompatybilnej. - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia MSC1512 BGL618 Prąd wyjściowy Moc zasilacza 16V 30V/AC lub 22V 42V/DC 24V 30V/AC lub 33V 42V/DC 12V/DC lub 24V/DC 1,5A@12V 1,0A@24V 18W@12V 24W@24V W=70 H=60 D=50[mm] Waga netto/brutto 46/85[g] Montaż uchwyt/zasilacz obudowa/uchwyt: 41,5mm Ø 3,2x2, uchwyt / zasilacz: 36,7mm/ 3,5x2 Uwagi materiał metalowy, kolor RAL 9003 Certyfikaty, deklaracje RoHS Zabezpieczenie przepięciowe (warystor) MSC1512 ABS natynkowa W=70 H=70 D=30mm BGL tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 35

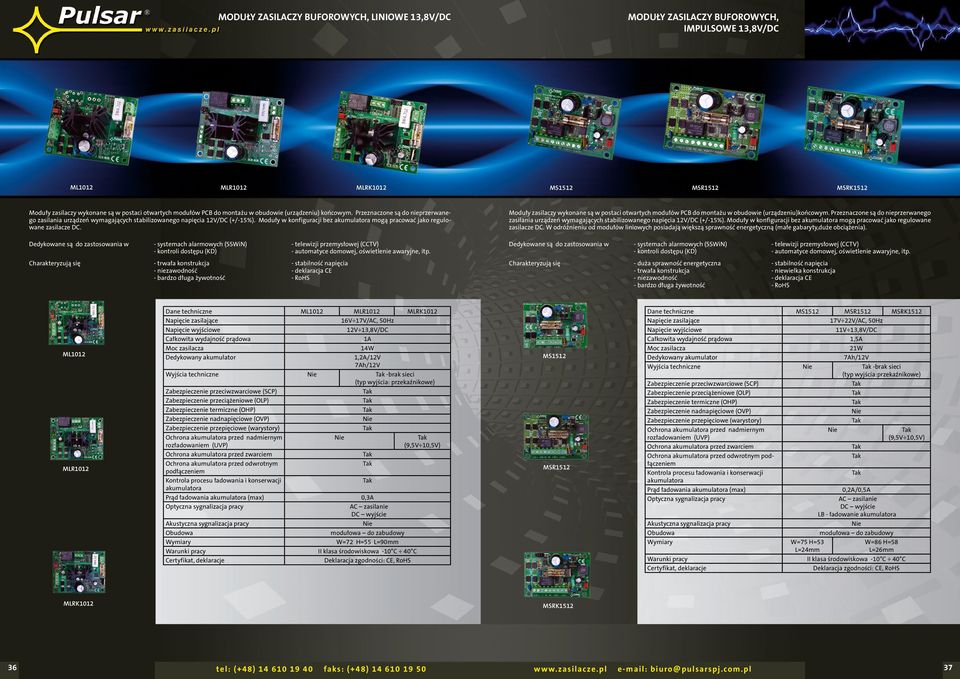

19 MODUŁY ZASILACZY BUFOROWYCH, LINIOWE 13,8V/DC MODUŁY ZASILACZY BUFOROWYCH, IMPULSOWE 13,8V/DC ML1012 MLR1012 MLRK1012 MS1512 MSR1512 MSRK1512 Moduły zasilaczy wykonane są w postaci otwartych modułów PCB do montażu w obudowie (urządzeniu) końcowym. Przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduły w konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. Moduły zasilaczy wykonane są w postaci otwartych modułów PCB do montażu w obudowie (urządzeniu)końcowym. Przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduły w konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. W odróżnieniu od modułów liniowych posiadają większą sprawność energetyczną (małe gabaryty,duże obciążenia). - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia - duża sprawność energetyczna - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia - niewielka konstrukcja ML1012 MLR1012 ML1012 MLR1012 MLRK V 17V/AC, 50Hz 12V 13,8V/DC Całkowita wydajność prądowa 1A Moc zasilacza 14W Dedykowany akumulator 1,2A/12V 7Ah/12V -brak sieci (typ wyjścia: przekaźnikowe) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,3A AC zasilanie DC wyjście MS1512 MSR1512 MS1512 MSR1512 MSRK V 22V/AC, 50Hz 11V 13,8V/DC Całkowita wydajność prądowa 1,5A Moc zasilacza 21W Dedykowany akumulator 7Ah/12V -brak sieci (typ wyjścia:przekaźnikowe) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,2A/0,5A AC zasilanie DC wyjście LB - ładowanie akumulatora modułowa do zabudowy modułowa do zabudowy W=72 H=55 L=90mm W=75 H=53 L=24mm W=86 H=58 L=26mm MLRK1012 MSRK tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 37

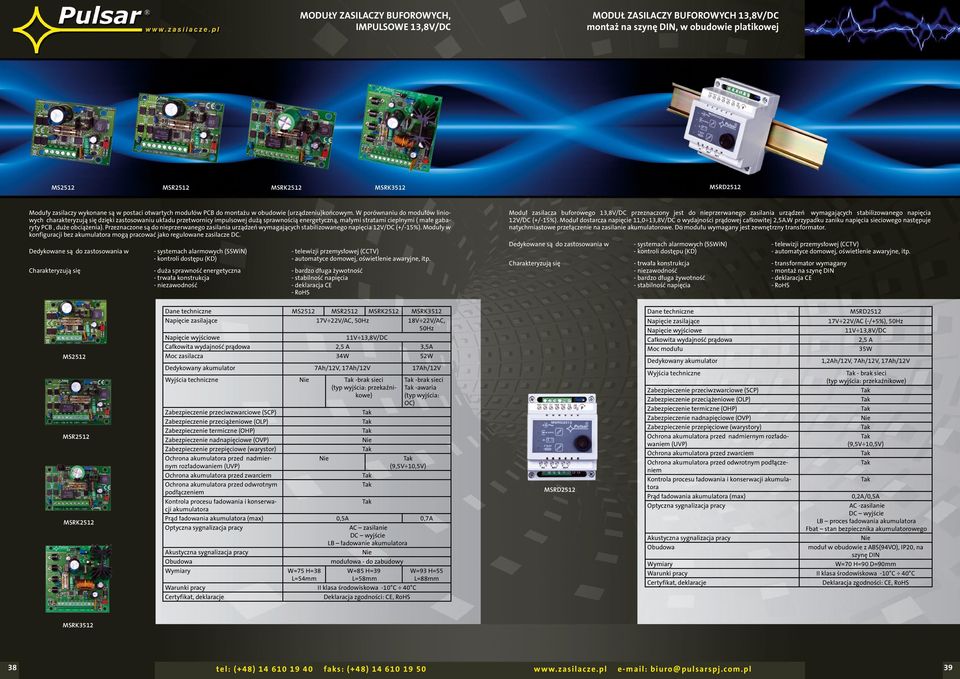

20 MODUŁY ZASILACZY BUFOROWYCH, IMPULSOWE 13,8V/DC MODUŁ ZASILACZY BUFOROWYCH 13,8V/DC montaż na szynę DIN, w obudowie platikowej MS2512 MSR2512 MSRK2512 MSRK3512 MSRD2512 Moduły zasilaczy wykonane są w postaci otwartych modułów PCB do montażu w obudowie (urządzeniu)końcowym. W porównaniu do modułów liniowych charakteryzują się dzięki zastosowaniu układu przetwornicy impulsowej dużą sprawnością energetyczną, małymi stratami cieplnymi ( małe gabaryty PCB, duże obciążenia). Przeznaczone są do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduły w konfiguracji bez akumulatora mogą pracować jako regulowane zasilacze DC. - duża sprawność energetyczna - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia Moduł zasilacza buforowego 13,8V/DC przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC (+/-15%). Moduł dostarcza napięcie 11,0 13,8V/DC o wydajności prądowej całkowitej 2,5A.W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Do modułu wymagany jest zewnętrzny transformator. - trwała konstrukcja - bardzo długa żywotność - stabilność napięcia - transformator wymagany - montaż na szynę DIN MS2512 MSR2512 MSRK2512 MS2512 MSR2512 MSRK2512 MSRK V 22V/AC, 50Hz 18V 22V/AC, 50Hz 11V 13,8V/DC Całkowita wydajność prądowa 2,5 A 3,5A Moc zasilacza 34W 52W Dedykowany akumulator 7Ah/12V, 17Ah/12V 17Ah/12V -brak sieci (typ wyjścia: przekaźnikowe) -brak sieci -awaria (typ wyjścia: OC) Zabezpieczenie przepięciowe (warystor) Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) 0,5A 0,7A AC zasilanie DC wyjście LB ładowanie akumulatora modułowa - do zabudowy W=75 H=38 L=54mm W=85 H=39 L=58mm W=93 H=55 L=88mm MSRD2512 Całkowita wydajność prądowa Moc modułu Dedykowany akumulator Ochrona akumulatora przed nadmiernym rozładowaniem (UVP) Ochrona akumulatora przed odwrotnym podłączeniem Kontrola procesu ładowania i konserwacji akumulatora Prąd ładowania akumulatora (max) MSRD V 22V/AC (-/+5%), 50Hz 11V 13,8V/DC 2,5 A 35W 1,2Ah/12V, 7Ah/12V, 17Ah/12V - brak sieci (typ wyjścia: przekaźnikowe) 0,2A/0,5A AC -zasilanie DC wyjście LB proces ładowania akumulatora Fbat stan bezpiecznika akumulatorowego moduł w obudowie z ABS(94VO), IP20, na szynę DIN W=70 H=90 D=90mm MSRK tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 39

21 MODUŁY PRZETWORNIC DC/DC 12V/DC, 5V/DC MODUŁY REDUKTORÓW NAPIĘĆ DC (z 13,8 V/DC na 12V/DC) ADC150 ADC250 ADC255 RN250 RN500 Moduły przetwornic DC/DC wykonane są w postaci otwartych modułów PCB do montażu w obudowie (urządzeniu) końcowym. Moduły przetwornic DC/DC przeznaczone są do przetwarzania napięcia DC w systemach niskiego napięcia, przeznaczone są do zasilania urządzeń wymagających stabilizowanego napięcia 12V/DC lub 5V/DC(+/-1%). Moduły reduktorów napięć DC wykonane są w postaci otwartych modułów PCB do montażu w obudowie (urządzeniu) końcowym. Reduktory przeznaczone są do przetwarzania napięcia DC w systemach niskiego napięcia. Stosowane są głównie do redukcji napięć w zasilaczach buforowych z 13,8V/DC na 12V/DC. Reduktory można zastosować do większości zasilaczy liniowych, impulsowych. - systemy IT,WLAN - automatyce domowej - systemy IT, WLAN - automatyce domowej ADC150 ADC150 ADC250 ADC255 18V 28V/DC 10V 28V/DC 12,0V (reg.11v 14V) 5,0V (reg.4,5v 5,5V) Całkowita wydajność prądowa 1,5 A 2,5 A 2,5 A Moc zasilacza 18W 30W 15W - awaria RN250 RN500 9V 14V/DC 9V 12V/DC (reg.progu:11,0v UinV) Całkowita wydajność prądowa 2,5 A 5 A Moc zasilacza 30W 60W ADC250 Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przeciążeniowe (OLP) Zabezpieczenie termiczne (OHP) Zabezpieczenie nadnapięciowe (OVP) Zabezpieczenie przepięciowe (warystor) IN - wejście AUX - wyjście AW- awaria modułowa do zabudowy W=59 H=27 L=37mm RN250 Zabezpieczenie przeciwzwarciowe (SCP) Zabezpieczenie przepięciowe (warystor) IN wejście AUX -wyjście modułowa do zabudowy W=63 H=42 L=50mm W=62 H=42 L=67mm RN500 ADC tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 41

22 MODUŁY DYSTRYBUCJI NAPIĘCIA MODUŁ ZABEZPIECZAJĄCY moduł bezpiecznikowy LB4 AWZ531 AWZ532 AWZ533 Moduły dystrybucji napięcia i bezpiecznikowe przeznaczone są do rozdziału zasilania jednowyjściowego (np. zasilacz buforowy, transformator separujący itd.) na system zasilania z niezależnie zabezpieczonymi wyjściami i sygnalizacją optyczną zabezpieczeń przeciwzwarciowych. Moduły wykonane są w postaci otwartych modułów PCB do montażu w obudowie (urządzeniu) końcowym. Konstrukcja pozwala na szybki montaż: taśma montażowa lub wkręt montażowy. Moduł zabezpieczający przeznaczona jest do rozdziału zasilania w systemach niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia 10V-24V/AC/DC (np. zasilacz buforowy, transformator itp.). Moduł posiada cztery niezależnie zabezpiecznone wyjścia zasilania AUX1...AUX4. Stan wyjść sygnalizowany jest poprzez pięć diod LED. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED. - systemy automatyki, itd. AWZ531 AWZ531 Moduł dystrybucji napięcia MB8-300 Napięcie zasilania: DC10 24V : DC10 24V Ilość wejść/wyjść: 1/8 Prąd wyjściowy: 8x0,3Amax Zabezpieczenia: przeciwzwarciowe, przeciążeniowe : : 8xLED AWZ533 10V 24V/DC/AC Uaux=Uin Ilość wejść 4 Ilość wyjść 4 Całkowita wydajność prądowa 4x1,5A Zabezpieczenie przepięciowe (warystor) -uszkodzenie bezpiecznika Montaż taśma montażowa lub wkrety montażowe W=100 L=43 H=20mm AWZ532 AWZ532 Moduł dystrybucji napięcia MB8-500 Napięcie zasilania: DC10 24V : DC10 24V Ilość wejść/wyjść: 1/8 Prąd wyjściowy: 8x0,5Amax Zabezpieczenia: przeciwzwarciowe, przeciążeniowe : : 8xLED AWZ tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 43

23 MODUŁ ZABEZPIECZAJĄCY moduł bezpiecznikowy LB4/AW MODUŁ ZABEZPIECZAJĄCY moduł bezpiecznikowy LB5/AW AWZ535 AWZ536 Listwa bezpiecznikowa przeznaczona jest do rozdziału zasilania w systemach niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia 10V-30V/DC lub 10V-24V/AC (np. zasilacz buforowy, transformator itp.). Moduł posiada cztery niezależnie zabezpiecznone wyjścia zasilania AUX1...AUX4. Pojedyncze wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe w postaci bezpiecznika topikowego lub polimerowego PTC wybieranego za pomocą zworki. Stan wyjść sygnalizowany jest przez cztery diody LED. Zadziałanie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED:L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście AW i dioda LED AW. Wyjście AW może służyć do zdalnej kontroli stanu LB4/AW np. wyniesiona sygnalizacja optyczna. Listwa bezpiecznikowa przeznaczona jest do rozdziału zasilania w systemach niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia 10V-30V/DC lub 10V-24V/AC (np. zasilacz buforowy, transformator itp.). Moduł posiada pięć niezależnie zabezpiecznonych wyjść zasilania AUX1...AUX5. Pojedyncze wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe w postaci bezpiecznika topikowego lub polimerowego PTC wybieranego za pomocą zworki. Stan wyjść sygnalizowany jest przez pięć diod LED. Zadziałanie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED:L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście AW i dioda LED AW. Wyjście AW może służyć do zdalnej kontroli stanu LB5/AW np. wyniesiona sygnalizacja optyczna. AWZ535 10V-30V/DC lub 10V-24V/AC Uaux=Uin Ilość wejść 1 Ilość wyjść 4 AWZ536 10V-30V/DC lub 10V-24V/AC Uaux=Uin Ilość wejść 1 Ilość wyjść 5 Całkowita wydajność prądowa 4x0,5A lub 1,0A Całkowita wydajność prądowa 5x0,5A lub 1,0A AWZ535 -awaria (typ wyjść: OC) Zabezpieczenie przepięciowe (warystor) wyjście - awaria Montaż taśma montażowa lub wkręty montażowe W=115 L=40 H=30mm AWZ536 -awaria (typ wyjść: OC) Zabezpieczenie przepięciowe (warystor) wyjście - awaria Montaż taśma montażowa lub wkręty montażowe W=140 L=40 H=29mm 44 tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 45

24 MODUŁ ZABEZPIECZAJĄCY moduł nadnapięciowy MZN1 MODUŁY PRZEKAŹNIKOWE AWZ540 AWZ513 AWZ508 AWZ515 AWZ529 AWZ520 Moduł służy do zabezpieczenia układów zasilania napięciem stałym 12V/DC, przed podaniem zbyt wysokiego napięcia zasilającego (np. na skutek uszkodzenia układów stabilizacji zasilacza). W momencie detekcji przekroczenia maksymalnego dopuszczalnego napięcia wejściowego układ odłącza wyjście zabezpieczając dobiorniki przed uszkodzeniem. Zadziałanie układu sygnalizowane jest świeceniem czerwonej diody AW. Moduły przekaźnikowe wykonane są w postaci otwartych modułów PCB do montażu w obudowie (urządzeniu) końcowym. Konstrukcja pozwala na szybki montaż. Moduły przekaźnikowe przeznaczone są do stosowania w instalacjach nisko-napięciowych. Służą do sterowania, sygnalizowania stanów, separacji sygnałów. Moduły przekaźnikowe zapewniają pełną separacje galwaniczną zasilania (sygnału wyzwalania) i żródeł zasilania odbiorników. Moduły przekaźnikowe zbudowane są w oparciu o przekaźniki DC ze stykami C-NC-NO, posiadają zabezpieczenie przepięciowe cewki przekażnika i sygnalizację optyczną stanu pracy. Wybrane modele posiadają na wejściu wyzwalającym układ prostownikowy pozwalający na wyzwalanie npaięciem DC lub AC. -systemach alarmowych (SSWiN) -kontroli dostępu (KD) -telewizji przemysłowej (CCTV) -systemy automatyki itd. AWZ540 Maksymalny prąd łączeniowy Maksymalna moc łączeniowa AWZ540 9,0V 40,0V/DC 9,0V 14,0V/DC 4 A 56W Czas odłączenia/załączenia 1,7A (+/-25%) 14,1V/DC (+/- 0,1) Zabezpieczenie przepięciowe (warystor) zadziałanie układu Montaż taśma montażowa W=50 D=43 H=26mm AWZ513 AWZ508 AWZ513 Moduł przekażnikowy PK-1 Zasilanie: 10 14Vdc Przekaźnik: 1xREL-2x C/NO/NC, 2A@30Vdc/50Vac Zabezpieczenie: bezpiecznik topikowy 2A, 0.5A AWZ508 Moduł przekażnikowy PK-2 Zasilanie: 12Vdc/24Vdc Przekaźnik: 2xREL-2x C/NO/NC, 2A@30Vdc/50Vac AWZ515 Moduł przekażnikowy PK-4 Zasilanie: 10 14Vdc Przekaźnik: 4xREL- C/NO/NC, 2A@30Vdc/50Vac Zabezpieczenie: bezpiecznik topikowy 2A, 0.5A AWZ529 Moduł przekażnikowy MP-2 Zasilanie: 10 14Vdc Przekaźnik: 2xREL-C/NO/NC, 2A@30Vdc/50Vac AWZ520 Moduł przekażnikowy MP-5 Zasilanie: 10 14Vdc Przekaźnik: 5xREL-C/NO/NC, 2A@30Vdc/50Vac AWZ515 AWZ529 AWZ tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 47

25 MODUŁY PRZEKAŹNIKOWE MODUŁY PRZEKAŹNIKOWE czasowe - programowalne AWZ510 AWZ512 AWZ514 AWZ511 AWZ516 Przekaźnik czasowy PC1, umożliwia realizacje 1 z 8 programów czasowo-logicznych. Urządzenie cechuje uniwersalność, duża dokładność odmierzanego czasu oparta na oscylatorze kwarcowym oraz możliwośći jego precyzyjnego i powtarzalnego nastawiania. Przekaźniki można zastosować do: - systemów SSWiN i KD: wydłurzenia impulsów sterujących np. sterowanie rygli, blokowanie czujek, itp. - systemów automatyki: sterowanie bistabilne poprzez przycisk, system przycisków - systemów KD: czasowo-logiczne zależności wyjścia kontrolera, czujnika (kontraktona), przycisku wyjścia - SSWiN: realizacja przycisku kontroli wartownika - ochrona nieautoryzowanego załączenia urządzenia, itd. Przekaźnik czasowy PC1, umożliwia realizacje 1 z 8 programów czasowo-logicznych. Urządzenie cechuje uniwersalność, duża dokładność odmierzanego czasu oparta na oscylatorze kwarcowym oraz możliwośći jego precyzyjnego i powtarzalnego nastawiania. Przekaźniki można zastosować do: - systemów SSWiN i KD: wydłurzenia impulsów sterujących np. sterowanie rygli, blokowanie czujek, itp. - systemów automatyki: sterowanie bistabilne poprzez przycisk, system przycisków - systemów KD: czasowo-logiczne zależności wyjścia kontrolera, czujnika (kontraktona), przycisku wyjścia - SSWiN: realizacja przycisku kontroli wartownika - ochrona nieautoryzowanego załączenia urządzenia, itd. AWZ510 AWZ512 AWZ510 Moduł przekażnikowy PU-1 Zasilanie: 10 16Vdc/ac Przekaźnik: 1xREL-C/NO/NC, 1A@30Vdc/50Vac Zabezpieczenie: bezpiecznik topikowy 1.5A AWZ512 Moduł przekażnikowy PU-2 Zasilanie: 10 16Vdc/ac Przekaźnik: 2xREL-C/NO/NC, 1A@30Vdc/50Vac Zabezpieczenie: bezpieczniki topikowy 1.5A AWZ514 Moduł przekażnikowy PU-1/HV Zasilanie: 10 24Vdc/ac Przekaźnik: 1xREL-C/NO/NC, 6A@125Vdcac Zabezpieczenie: bezpiecznik topikowy 6.3A AWZ511 Moduł przekażnikowy MS Zasilanie: 10 14Vdc Przekaźnik: 1xREL-2x C/NO/NC, 2A@30Vdc/50Vac Zabezpieczenie: bezpiecznik topikowy 1.5A AWZ516 10,0V 14,0V/DC (-/+ 15%) Pobór prądu 9mA/51mA (REL=off / REL=on) Maksymalny prąd łączeniowy 5A@24Vdc/50Vac max Maksymalna moc przełączalna 120WA Styki przekaźnika Tryby pracy przekaźnika (REL) C/NO/NC monostabilny / bistabilny opcje programowalne Wejście S+ sterowanie 10,0V 14,0V/DC (-/+ 15%) Wejście S- sterowanie 0V (GDN) (+5%) Wejście R- sterowanie 0V (GDN) (+5%) Konfiguracja, programowanie Zworka PROG, przycisk SET/RST, przełącznik 10-cio pozycyjny praca REL, programowanie Montaż taśma montażowa AWZ516 W=35 L=87 H=23mm Warunki pracy I klasa środowiskowa 5 C 40 C AWZ514 AWZ tel: (+48) faks: (+48) w w w.zasilacze.pl biuro@pulsarspj.com.pl 49
