1 Warszawa luty

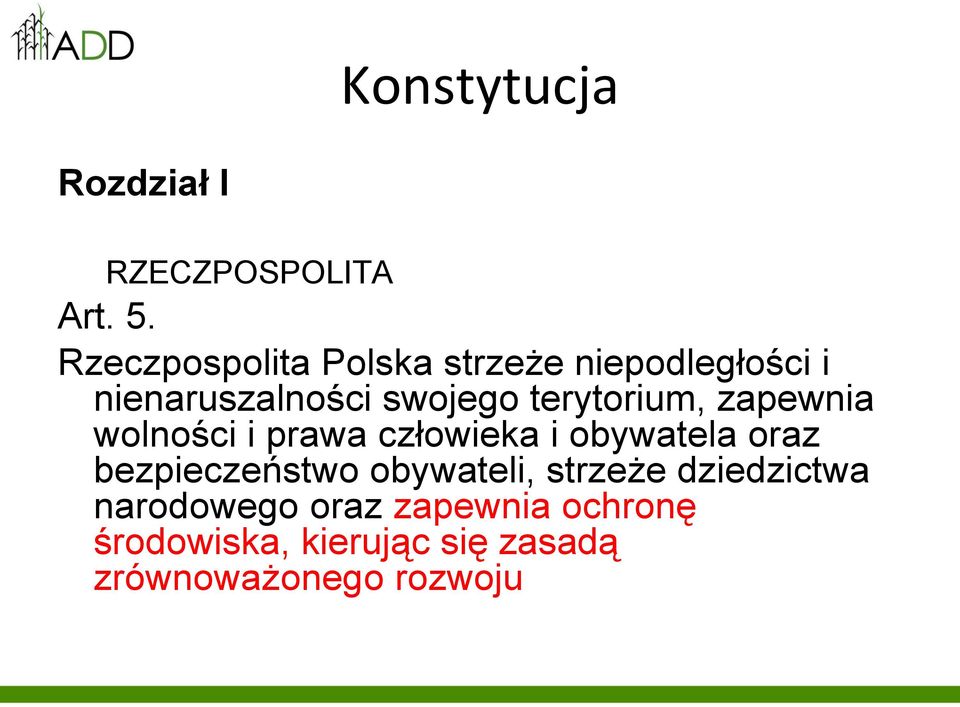

2 Konstytucja Rozdział I RZECZPOSPOLITA Art. 5. Rzeczpospolita Polska strzeże niepodległości i nienaruszalności swojego terytorium, zapewnia wolności i prawa człowieka i obywatela oraz bezpieczeństwo obywateli, strzeże dziedzictwa narodowego oraz zapewnia ochronę środowiska, kierując się zasadą zrównoważonego rozwoju

3 Konstytucja art. 74 Rozdział II Wolności i prawa ekonomiczne, socjalne i kulturalne Art Władze Tekst publiczne konstytucji prowadzą z 22 lipca 1952 politykę zapewniającą bezpieczeństwo Art. 83 ekologiczne współczesnemu i przyszłym 1. Polska pokoleniom. Rzeczpospolita Ludowa zapewnia obywatelom wolnośd słowa, druku, zgromadzeo i 2. Ochrona wieców, środowiska pochodów jest i manifestacji. obowiązkiem władz publicznych.. 3. Każdy ma prawo do informacji o stanie i ochronie środowiska. 4. Władze publiczne wspierają działania obywateli na rzecz ochrony i poprawy stanu środowiska.

4 Inspiracja przy aktualnym sposobie życia ludzi energie nieodnawialne mogą się wyczerpać w 21 wieku Źródło: 4

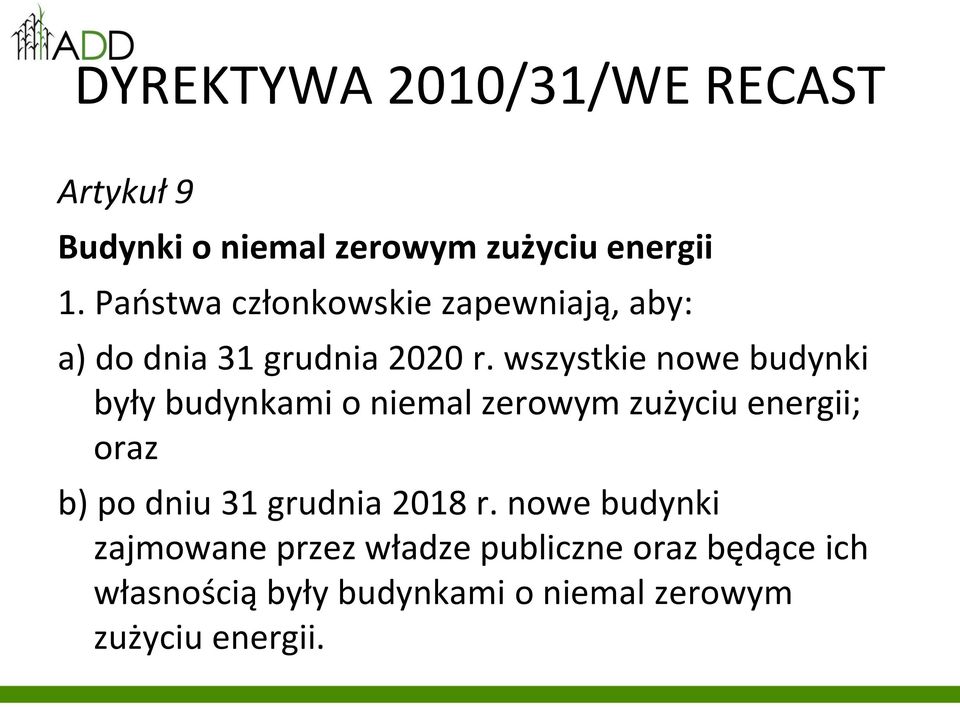

5 DYREKTYWA 2010/31/WE RECAST Artykuł 9 Budynki o niemal zerowym zużyciu energii 1. Paostwa członkowskie zapewniają, aby: a) do dnia 31 grudnia 2020 r. wszystkie nowe budynki były budynkami o niemal zerowym zużyciu energii; oraz b) po dniu 31 grudnia 2018 r. nowe budynki zajmowane przez władze publiczne oraz będące ich własnością były budynkami o niemal zerowym zużyciu energii.

6 Koncepcja AUTONOMICZNY DOM DOSTĘPNY 6

7 Autonomiczny Autonomia to immanentna cecha wszystkich ekosystemów a równocześnie pożądany stan ducha każdego człowieka. W projekcie ADD autonomia przejawia się w trzech wymiarach: technicznym: poprzez uzyskanie niezależności energetycznej i integrację domu z ogrodem w całość o cechach ekosystemu, z zamkniętym cyklem obiegu materii organicznej; psychologicznym: poprzez zapewnienie bezpieczeństwa fizycznego i ekonomicznego: wyeliminowanie zagrożenia awariami sieciowych systemów energetycznych i niskie koszty utrzymania; etycznym: poprzez zmniejszenie koszów stałych zwiększamy poziom osobistej wolności 7

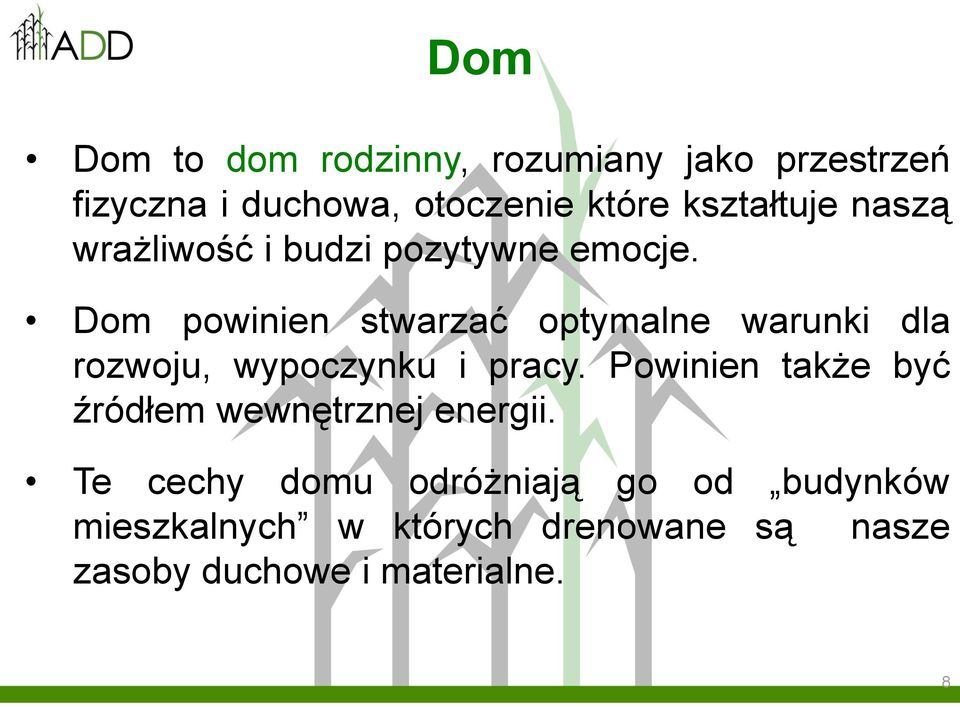

8 Dom Dom to dom rodzinny, rozumiany jako przestrzeń fizyczna i duchowa, otoczenie które kształtuje naszą wrażliwość i budzi pozytywne emocje. Dom powinien stwarzać optymalne warunki dla rozwoju, wypoczynku i pracy. Powinien także być źródłem wewnętrznej energii. Te cechy domu odróżniają go od budynków mieszkalnych w których drenowane są nasze zasoby duchowe i materialne. 8

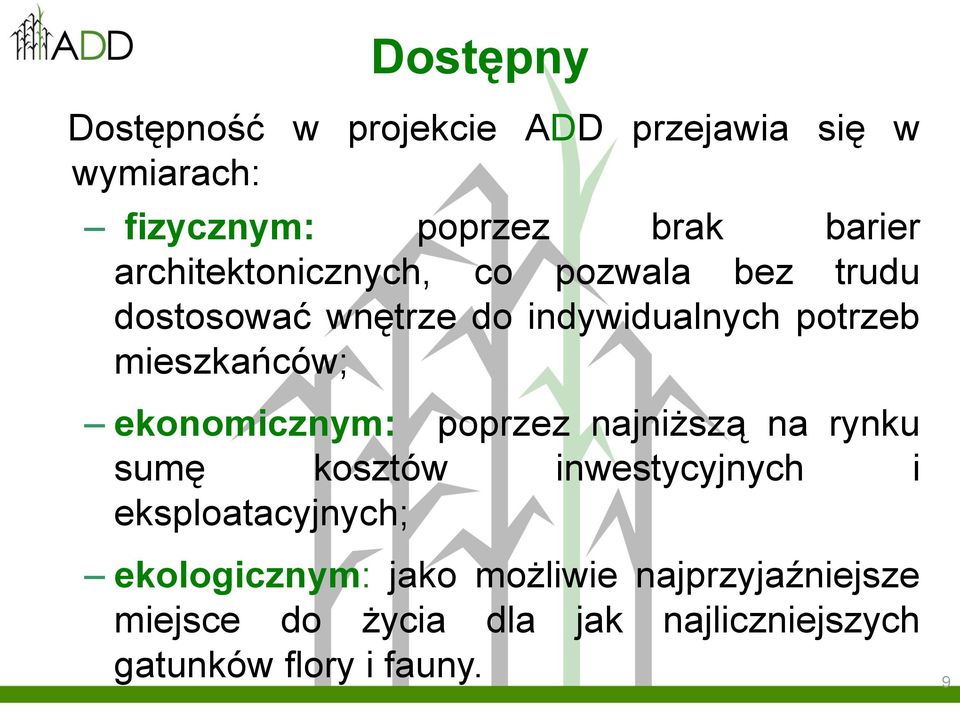

9 Dostępny Dostępność w projekcie ADD przejawia się w wymiarach: fizycznym: poprzez brak barier architektonicznych, co pozwala bez trudu dostosować wnętrze do indywidualnych potrzeb mieszkańców; ekonomicznym: poprzez najniższą na rynku sumę kosztów inwestycyjnych i eksploatacyjnych; ekologicznym: jako możliwie najprzyjaźniejsze miejsce do życia dla jak najliczniejszych gatunków flory i fauny. 9

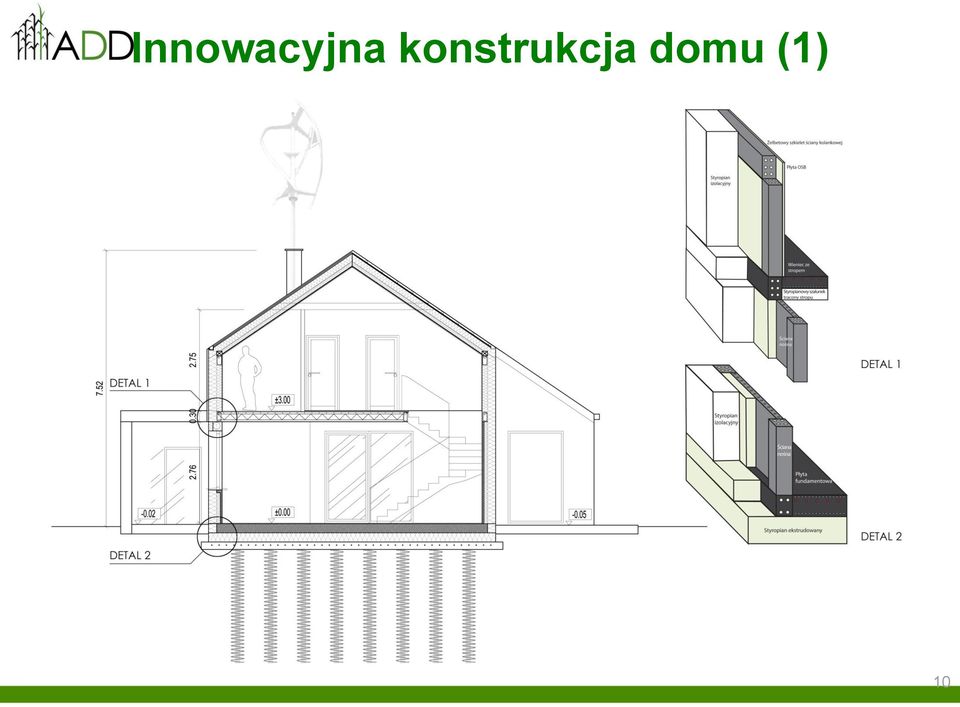

10 Innowacyjna konstrukcja domu (1) 10

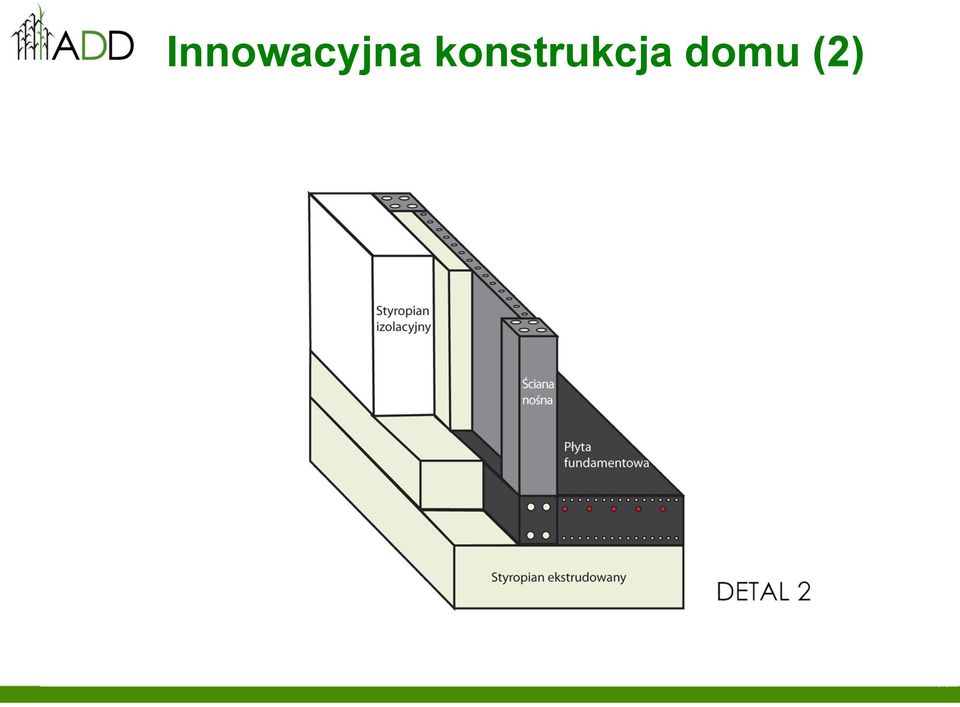

11 Innowacyjna konstrukcja domu (2) 11

12 Innowacyjna konstrukcja domu (3) 12

13 Potrafimy to zbudować 13

14 Vaillant: system grzewczy ADD 14

15 Autorski projekt systemu wod-kan 15

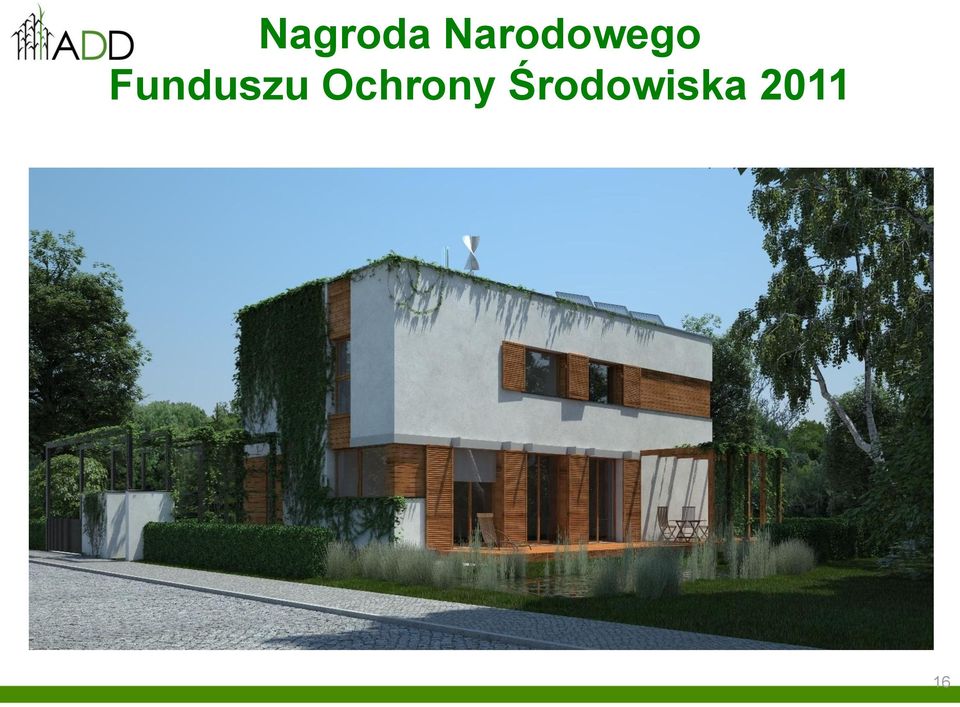

16 Nagroda Narodowego Funduszu Ochrony Środowiska

17 Nagroda Muratora

18 Nagroda PLGBC 2011 (1) - Polish Green Building Council - strona południowa 18

19 Nagroda PLGBC 2011 (2) - Polish Green Building Council - strona północna 19

20 Dom 133 m 2 -Dół optymalne wykorzystanie przestrzeni dla 4-osobowej rodziny (przedyskutowane w mediach społecznościowych) system wentylacji z rekuperatorem (stały system wymiany powietrza bez utraty ciepła) m.in. eliminuje w pełni zapachy z otwartej kuchni rozwiązania dla osób niepełnosprawnych

21 Dom 133 m 2 - góra Duże pokoje dziecinne Duża powierzchnia składowania~40m 3 Wydzielona pralnia na piętrze 21

22 Bilans energetyczny Wyniki Ogólne program Audytor 4.8 Podstawowe informacje: Nazwa projektu: Autonomiczny Dom Dostepny Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO miesięc Stacja meteorologiczna: Warszawa Okęcie Podstawowe wyniki obliczeo budynku: Powierzchnia ogrzewana budynku AH: 144,0 m2 Kubatura ogrzewana budynku VH: 388,8 m3 Projektowa strata ciepła przez przenikanie FT: 2079 W Projektowa wentylacyjna strata ciepła FV: 242 W Projektowe obciążenie cieplne budynku FHL: 2321 W Wskaźnik FHL odniesiony do powierzchni fhl,a: 16,1 W/m2 Sezonowe zapotrzebowanie na energię na ogrzewanie Strumieo powietrza wentylacyjnego-ogrzewanie Vv,H: 208,2 m3/h Zapotrzebowanie na ciepło - ogrzewanie QH,nd: 3,28 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie QH,nd: 911 kwh/rok Wskaźnik zapotrzebowania - ogrzewanie EAH: 6,3 kwh/(m2 rok) 22

23 Zieleń i obieg wody 23

24 Bilans oddziaływania na środowisko 24

25 Widok z góry 25

26 Koszt budowy domu Koszt budowy domu zero-energetycznego około 2400 zł/m 2 pum (9 m 2 ogniw hybrydowych) Koszt budowy domu produkującego energię elektryczną na potrzeby gospodarstwa domowego i do napędu dwóch samochodów elektrycznych (2*15000 km/a) - około 3400 zł/m 2 pum (50 ogniw + wiatrak 3kW) 26

27 I MIEJSCE W KONKURSIE NA OPRACOWANIE PROJEKTU BUDOWY OBIEKTÓW GIMNAZJUM I SZKOŁY PONADGIMNAZJALNEJ PRZY UL. WSPÓLNEJ W MARKACH PODSTAWOWE DANE: W skład kompleksu wchodzą: Gimnazjum Technikum Laboratoria technikum Pływalnia Hala sportowa Miasteczko ruchu drogowego Boisko z bieżnią Całość przewidziana jest na 1200 uczniów Powierzchnia terenu objętego opracowaniem: 79877,5 m 2 Powierzchnia użytkowa: m 2 Powierzchnia zabudowy: m 2 Koszt budowy: PLN Projektant: CJK Architekci ;

28 Parametry energetyczne Powierzchnia ogrzewana 17469m2 Ostrość sezonu 90kKh Zapotrzebowanie na moc 240kW Zapotrzebowanie na moc odniesione do powierzchni 14W/m2 Zapotrzebowanie na ciepło do ogrzewania 70MWh Zapotrzebowanie na ciepło do ogrzewania odniesione do powierzchni 4kWh/(m2xrok) Średnia temperatura podłogi przy temp. zew. -20 C 22 C Temperatura zasilania instalacji podłogowej 24 C Czas pracy instalacji grzewczej

29 Parametry energetyczne Powierzchnia ogrzewana 17469m2 Ostrość sezonu 90kKh Zapotrzebowanie na moc 240kW Zapotrzebowanie na moc odniesione do powierzchni 14W/m2 Zapotrzebowanie na ciepło do ogrzewania 70MWh Zapotrzebowanie na ciepło do ogrzewania odniesione do powierzchni 4kWh/(m 2 xrok) Średnia temperatura podłogi przy temp. zew. -20 C 22 C Temperatura zasilania instalacji podłogowej 24 C Czas pracy instalacji
