1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST Z-12 OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU Zawartość: 1. Część ogólna 1.1. Przedmiot ST 1.2. Zakres stosowania ST 1.3. Zakres robót objętych ST 1.4. Określenia podstawowe 1.5. Ogólne wymagania dotyczące robót 2. Materiały 2.1. Wymagania ogólne dotyczące materiałów 2.2. Ogrodzenia z paneli systemowych 2.3. Elementy urządzenia terenu 2.4. Centrala gazów medycznych 2.4. Materiały do obetonowania słupków na mokro 3. Sprzęt 3.1. Wymagania ogólne dotyczące sprzętu 3.2. Sprzęt do wykonania robót 4. Transport 4.1. Ogólne wymagania dotyczące transportu 4.2. Transport zewnętrzny i wewnętrzny 4.3. Odbiór materiałów po rozładunku 4.4. Likwidacja uszkodzeń transportowych 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót 5.2. Wykonanie ogrodzenia 5.3. Montaż kontenera centrali gazów medycznych 5.4. Montaż elementów urządzenia terenu KOD Wznoszenie ogrodzeń 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót 6.2. Badania w czasie wykonywania robót 6.3. Zasady postępowania z wadliwie wykonanymi elementami robót 7. Obmiar robót 7.1. Wymagania ogólne dotyczące obmiaru robót 7.2. Jednostki obmiarowe 8. Odbiór robót 8.1. Ogólne zasady odbioru robót 8.2. Rodzaje odbiorów 9. Podstawa płatności 9.1. Ustalenia ogólne dotyczące podstawy płatności 9.2. Cena jednostki obmiarowej 10. Przepisy związane Normy Inne dokumenty SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 1

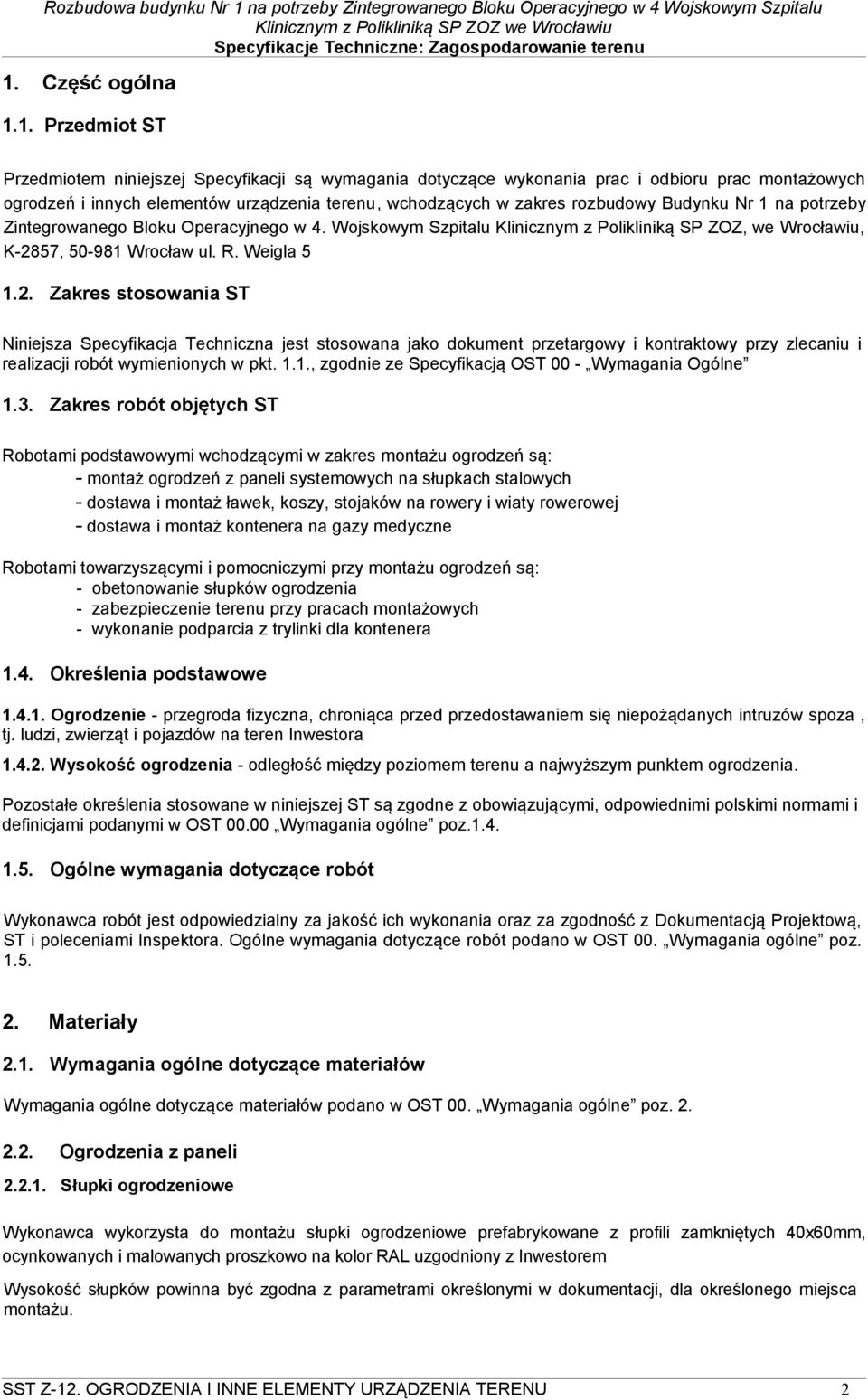

2 1. Część ogólna 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania prac i odbioru prac montażowych ogrodzeń i innych elementów urządzenia terenu, wchodzących w zakres rozbudowy Budynku Nr 1 na potrzeby Zintegrowanego Bloku Operacyjnego w 4. Wojskowym Szpitalu Klinicznym z Polikliniką SP ZOZ, we Wrocławiu, K-2857, Wrocław ul. R. Weigla Zakres stosowania ST Niniejsza Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1., zgodnie ze Specyfikacją OST 00 - Wymagania Ogólne 1.3. Zakres robót objętych ST Robotami podstawowymi wchodzącymi w zakres montażu ogrodzeń są: - montaż ogrodzeń z paneli systemowych na słupkach stalowych - dostawa i montaż ławek, koszy, stojaków na rowery i wiaty rowerowej - dostawa i montaż kontenera na gazy medyczne Robotami towarzyszącymi i pomocniczymi przy montażu ogrodzeń są: - obetonowanie słupków ogrodzenia - zabezpieczenie terenu przy pracach montażowych - wykonanie podparcia z trylinki dla kontenera 1.4. Określenia podstawowe Ogrodzenie - przegroda fizyczna, chroniąca przed przedostawaniem się niepożądanych intruzów spoza, tj. ludzi, zwierząt i pojazdów na teren Inwestora Wysokość ogrodzenia - odległość między poziomem terenu a najwyższym punktem ogrodzenia. Pozostałe określenia stosowane w niniejszej ST są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w OST Wymagania ogólne poz Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inspektora. Ogólne wymagania dotyczące robót podano w OST 00. Wymagania ogólne poz Materiały 2.1. Wymagania ogólne dotyczące materiałów Wymagania ogólne dotyczące materiałów podano w OST 00. Wymagania ogólne poz Ogrodzenia z paneli Słupki ogrodzeniowe Wykonawca wykorzysta do montażu słupki ogrodzeniowe prefabrykowane z profili zamkniętych 40x60mm, ocynkowanych i malowanych proszkowo na kolor RAL uzgodniony z Inwestorem Wysokość słupków powinna być zgodna z parametrami określonymi w dokumentacji, dla określonego miejsca montażu. SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 2

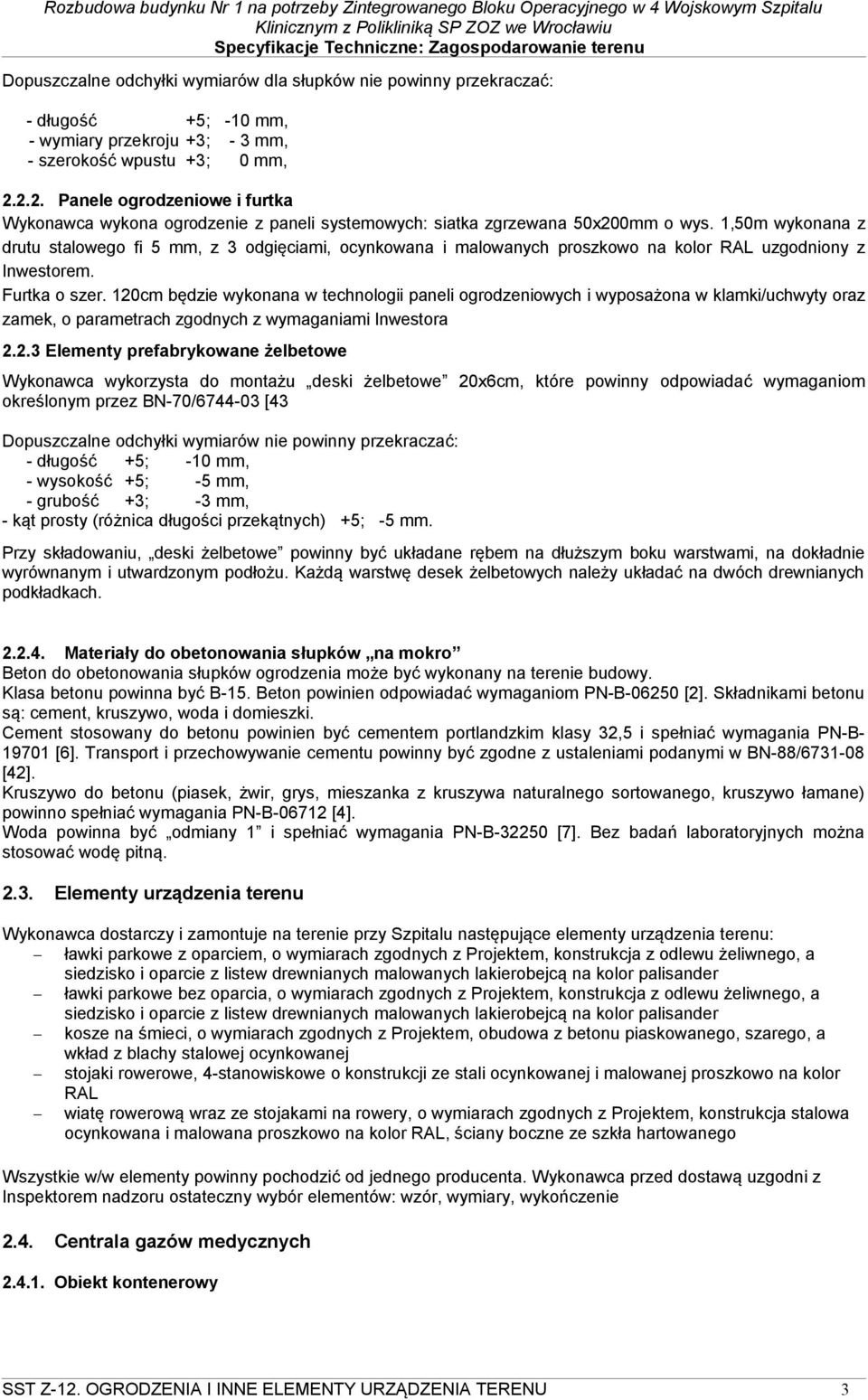

3 Dopuszczalne odchyłki wymiarów dla słupków nie powinny przekraczać: - długość +5; -10 mm, - wymiary przekroju +3; - 3 mm, - szerokość wpustu +3; 0 mm, Panele ogrodzeniowe i furtka Wykonawca wykona ogrodzenie z paneli systemowych: siatka zgrzewana 50x200mm o wys. 1,50m wykonana z drutu stalowego fi 5 mm, z 3 odgięciami, ocynkowana i malowanych proszkowo na kolor RAL uzgodniony z Inwestorem. Furtka o szer. 120cm będzie wykonana w technologii paneli ogrodzeniowych i wyposażona w klamki/uchwyty oraz zamek, o parametrach zgodnych z wymaganiami Inwestora Elementy prefabrykowane żelbetowe Wykonawca wykorzysta do montażu deski żelbetowe 20x6cm, które powinny odpowiadać wymaganiom określonym przez BN-70/ [43 Dopuszczalne odchyłki wymiarów nie powinny przekraczać: - długość +5; -10 mm, - wysokość +5; -5 mm, - grubość +3; -3 mm, - kąt prosty (różnica długości przekątnych) +5; -5 mm. Przy składowaniu, deski żelbetowe powinny być układane rębem na dłuższym boku warstwami, na dokładnie wyrównanym i utwardzonym podłożu. Każdą warstwę desek żelbetowych należy układać na dwóch drewnianych podkładkach Materiały do obetonowania słupków na mokro Beton do obetonowania słupków ogrodzenia może być wykonany na terenie budowy. Klasa betonu powinna być B-15. Beton powinien odpowiadać wymaganiom PN-B [2]. Składnikami betonu są: cement, kruszywo, woda i domieszki. Cement stosowany do betonu powinien być cementem portlandzkim klasy 32,5 i spełniać wymagania PN-B [6]. Transport i przechowywanie cementu powinny być zgodne z ustaleniami podanymi w BN-88/ [42]. Kruszywo do betonu (piasek, żwir, grys, mieszanka z kruszywa naturalnego sortowanego, kruszywo łamane) powinno spełniać wymagania PN-B [4]. Woda powinna być odmiany 1 i spełniać wymagania PN-B [7]. Bez badań laboratoryjnych można stosować wodę pitną Elementy urządzenia terenu Wykonawca dostarczy i zamontuje na terenie przy Szpitalu następujące elementy urządzenia terenu: ławki parkowe z oparciem, o wymiarach zgodnych z Projektem, konstrukcja z odlewu żeliwnego, a siedzisko i oparcie z listew drewnianych malowanych lakierobejcą na kolor palisander ławki parkowe bez oparcia, o wymiarach zgodnych z Projektem, konstrukcja z odlewu żeliwnego, a siedzisko i oparcie z listew drewnianych malowanych lakierobejcą na kolor palisander kosze na śmieci, o wymiarach zgodnych z Projektem, obudowa z betonu piaskowanego, szarego, a wkład z blachy stalowej ocynkowanej stojaki rowerowe, 4-stanowiskowe o konstrukcji ze stali ocynkowanej i malowanej proszkowo na kolor RAL wiatę rowerową wraz ze stojakami na rowery, o wymiarach zgodnych z Projektem, konstrukcja stalowa ocynkowana i malowana proszkowo na kolor RAL, ściany boczne ze szkła hartowanego Wszystkie w/w elementy powinny pochodzić od jednego producenta. Wykonawca przed dostawą uzgodni z Inspektorem nadzoru ostateczny wybór elementów: wzór, wymiary, wykończenie 2.4. Centrala gazów medycznych Obiekt kontenerowy SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 3

4 Kontener prefabrykowany o wymiarach 600x300cm i wysokości H=280cm, o konstrukcji stalowej, ściany i dach wykonane z płyt warstwowych gr. min. 100mm, z drzwiami 120x200cm i oknem 40x200cm, z posadzką wzmocnioną i ocieploną, wyposażony w instalację elektryczną i grzejnik o mocy 2kW 3. Sprzęt 3.1. Wymagania ogólne dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w S 00. Wymagania ogólne poz Sprzęt do wykonywania Robót Ustawienie ogrodzenia oraz montaż elementów urządzenia terenu wykonuje się w zasadzie ręcznie, przy użyciu drobnego sprzętu pomocniczego, jak: szpadle, drągi stalowe, młotki, obcęgi, wyciągarki do napinania linek i siatki, itp. Montaż obiektu kontenerowego należy wykonać przy użyciu sprzętu zaakceptowanego przez Inspektora nadzoru, który spełnia warunki: - posiada udźwig przy wymaganym wysięgu o ok. 10% większy od maksymalnej masy montowanego kontenera - posiada wysięg większy o co najmniej 100cm od potrzebnego do ustawienia najdalej montowanego prefabrykatu Urządzenia pomocnicze do montażu powinny odpowiadać wymaganiom ustalonym w projekcie organizacji montażu. W przypadku montażu kontenera z użyciem 1 żurawia należy bezwzględnie wykonać prace montażowe z użyciem trawersu 4. Transport 4.1. Ogólne wymagania dotyczące transportu Wymagania ogólne dotyczące transportu podano w OST 00. Wymagania ogólne poz Transport zewnętrzny i wewnętrzny Materiały do wykonania ogrodzenia i elementy wyposażenia terenu należy przewozić środkami transportu, w warunkach zabezpieczających ją przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. Wysokość ładunku nie powinna przekraczać wysokości ścian środka transportowego. Kontener centrali gazów medycznych należy przewozić transportem specjalistycznym, dostosowanym do przewozu obiektów o wymiarach nienormatywnych 4.3. Odbiór elementów po rozładunku. Podczas odbioru po rozładunku należy sprawdzić czy elementy są kompletne i odpowiadają założonej w Dokumentacji Projektowej geometrii. Dopuszczalne odchyłki nie powinny przekraczać odchyłek podanych w pkt PN-B Odbiór transportowanych materiałów powinien być dokonany w obecności przedstawiciela Inspektora i powinien być przez Inspektora zaakceptowany. Wytwórca elementów powinien dostarczyć wszystkie elementy konstrukcji przez siebie wytworzone, a także wszystkie akcesoria dodatkowe, które będą użyte na miejscu budowy np. komplety śrub Likwidacja uszkodzeń transportowych Jeśli usuwanie odchyłek i uszkodzeń elementów Inspektor uzna za konieczne, to Wykonawca przedstawia Inspektorowi do akceptacji projekt technologiczny i harmonogram usuwania odchyłek. Inspektor może zastrzec, jakich prac nie można wykonywać bez obecności przedstawiciela Inspektora. Koszt wykonania prac ponosi Wykonawca montażu, a do ich wykonania powinien przystąpić tak szybko, jak jest to możliwe ze względów technicznych. Po zakończeniu prac, następuje odbiór w obecności Inspektora nadzoru. Jeśli po prostowaniu (usuwaniu odchyłek) występują pęknięcia lub inne uszkodzenia, element (lub jego część) zostaje zdyskwalifikowany. SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 4

5 5. Wykonanie robót 5.1. Ogólne zasady wykonywania Robót Ogólne zasady wykonywania Robót podano w OS 00. Wymagania ogólne poz Wykonanie ogrodzenia Wykonawca przedstawi do akceptacji Inspektora nadzoru zakres robót ogrodzeniowych wykonywanych bezpośrednio na placu budowy. Przed wykonaniem właściwych robót ogrodzeniowych należy wytyczyć trasę ogrodzenia w terenie na podstawie dokumentacji projektowej, SST lub wskazań Inspektora. Do podstawowych czynności, objętych niniejszą SST, przy montażu ogrodzeń należą: wykonanie dołów pod słupki, wykonanie fundamentów betonowych pod słupki, ustawienie słupków, wykonanie właściwego ogrodzenia (montaż paneli ogrodzeniowych i ustawienie desek żelbetowych), Wykonanie dołów pod słupki Jeśli dokumentacja projektowa, SST lub Inspektor nie podaje inaczej, to doły pod słupki powinny mieć wymiary w planie co najmniej o 20 cm większe od wymiarów słupka, a głębokość od 0,8 do 1,2 m. Jeśli dokumentacja projektowa lub SST nie podaje inaczej, to najpierw należy wykonać doły pod słupki narożne, bramowe i na załamaniach ogrodzenia, a następnie dokonać podziału odcinków prostych na mniejsze odległości: Należy dążyć, aby odległości między słupkami pośrednimi były jednakowe we wszystkich odcinkach ogrodzenia Wykonanie fundamentów betonowych pod słupki Jeśli dokumentacja projektowa lub SST nie podaje inaczej, to słupki mogą być osadzone w betonie ułożonym w dołku albo oprawione w bloczki betonowe formowane na terenie budowy i dostarczane do miejsca budowy ogrodzenia. Po uzyskaniu akceptacji Inspektora nadzoru, słupki betonowe mogą być obłożone kamieniami lub gruzem i przysypane ziemią. Słupek należy wstawić w gotowy wykop i napełnić otwór mieszanką betonową odpowiadającą wymaganiom punktu 2.4. Do czasu stwardnienia betonu słupek należy podeprzeć. Fundament betonowy wykonywany na mokro, w którym osadzono słupek, można wykorzystywać do dalszych prac (np. montażu paneli) co najmniej po 7 dniach od ustawienia słupka w betonie, a jeśli temperatura w czasie wykonywania fundamentu jest niższa od 10 o C - po 14 dniach Ustawienie słupków Słupki, bez względu na rodzaj i sposób osadzenia w gruncie, powinny stać pionowo w linii ogrodzenia, a ich wierzchołki powinny znajdować się na jednakowej wysokości. Słupki końcowe, narożne, bramowe oraz stojące na załamaniach ogrodzenia o kącie większym od 15 o należy zabezpieczyć przed wychylaniem się ukośnymi słupkami wspierającymi, ustawiając je wzdłuż biegu ogrodzenia pod kątem około od 30 do 45 o. Zamiast ukośnych słupków wspierających, można przy ogrodzeniowych słupkach żelbetowych zastosować, za zgodą Inspektora nadzoru, bloczki oporowe (betonowe lub kamienne) osadzone w czasie ustawiania słupka w dole (przykłady w zał. 11.3). Słupki końcowe, narożne i bramowe powinny być dodatkowo przystosowane do umocowania do nich siatki Montaż paneli ogrodzeniowych i furtki Panele z siatki metalowej i furtkę przymocowuje się do słupków pośrednich, narożnych i furtki za pomocą zawiasów, łączników systemowych, lub w inny sposób zaakceptowany przez Inspektora nadzoru. Należy przestrzegać sposobu montażu wymaganego przez Dostawcę elementów ogrodzenia 5.3. Montaż kontenera centrali gazów medycznych Ogólne warunki montażu Montaż kontenera można rozpocząć po wykonaniu wszystkich czynności - wyznaczeniu osi ustawienia kontenera - przygotowaniu odpowiedniego sprzętu montażowego, w tym żurawii i trawersu, lub 2 żurawii - dostarczeniu kontenera na plac budowy - wykonaniu podłoża słupków fundamentowych z płytek betonowych SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 5

6 Ustalenia zasadniczych linii, osi i poziomu ustawienia kontenera należy wykonywać za pomocą przyrządów geodezyjnych Montaż kontenera Przy montażu kontenera powinny być spełnione następujące warunki: - przed montażem kontenera wszystkie zewnętrzne elementy wyposażenia powinny zostać zdemontowane - elementy stalowe podstawy kontenera nie mogą być uszkodzone ani skorodowane - kontener należy chwytać i przemieszczać w taki sposób aby nie zostały uszkodzone ich krawędzie, obrzeża i faktura - podnoszenie i opuszczanie kontenera powinno się odbywać pionowo - w trakcie montażu kontener powinien być zatrzymany ok. 30cm od miejsca ułożenia na podłożu i dalsze opuszczanie należy wykonywać przy jednoczesnym kierowaniu kontenerem przez montażystów. - przy ostatecznym ustawieniem kontenera należy sprawdzić prawidłowość jego lokalizacji oraz położenia w poziomie i pionie - po stwierdzeniu prawidłowego ustawienia kontenera nalezy zamontować wszystkie przewidziane w DTR elementy wyposażenia zewnętrznego Montaż należy przeprowadzić zgodnie z wymaganiami dokumentacji projektowej oraz DTR kontenera. Kontener należy ustawiać w poziomie i w pionie. Ewentualne odchyłki ustawienia nie mogą przekroczyć ustalonych w Projekcie. Przesuwanie po podłożu już ustawionego kontenera przy sprawdzaniu prawidłowości jego ustawienia jest niedopuszczalne 5.4. Montaż elementów urządzenia terenu Wykonawca dostarczy i zamontuje ławki, kosze, stojaki rowerowe oraz wiatę rowerową zgodnie z wytycznymi Producenta urządzeń. Trwałe zespolenie z podłożem powinno się odbyć przy zastosowaniu systemowych kotew do betonu lub przez fundamentowanie. Ostateczny wybór metody, jeśli nie wynika z dokumentacji urządzenia należy uzgodnić z Inspektorem Nadzoru 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości Robót Wymagania ogólne dotyczące kontroli jakości Robót podano w OST 00. Wymagania ogólne poz Badania w czasie wykonywania robót Badania materiałów w czasie wykonywania robót Wszystkie materiały dostarczone na budowę z zaświadczeniem o jakości (atestem) producenta powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów. Częstotliwość badań i ocena ich wyników powinna być zgodna z zaleceniami tablicy 1. Tablica 1. Częstotliwość badań przy sprawdzeniu powierzchni i wymiarów wyrobów dostarczonych przez producenta Lp. Rodzaj badania 1 Sprawdzenie powierzchni 2 Sprawdzenie wymiarów Liczba badań od 5 do 10 badań z wybranych losowo elementów w każdej dostarczanej partii wyrobów liczącej do 1000 elementów Opis badań Powierzchnię zbadać nie uzbrojonym okiem. Do ew. sprawdzenia głębokości wad użyć dostępnych narzędzi (np. liniałów z czujnikiem, suwmiarek, mikrometrów, itp.) Przeprowadzić uniwersalnymi przyrządami pomiarowymi lub sprawdzianami Ocena wyników badań Wyniki powinny być zgodne z wymaganiami punktu 2.2 i 2.3. SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 6

7 W przypadkach budzących wątpliwości można zlecić uprawnionej jednostce zbadanie właściwości dostarczonych wyrobów i materiałów Kontrola w czasie wykonywania ogrodzenia W czasie wykonywania ogrodzenia należy zbadać: a) zgodność wykonania ogrodzenia z dokumentacją projektową (lokalizacja, wymiary), b) zachowanie dopuszczalnych odchyłek wymiarów, zgodnie z punktem, c) prawidłowość wykonania dołów pod słupki, d) poprawność wykonania fundamentów pod słupki, e) poprawność ustawienia słupków, f) prawidłowość montażu paneli ogrodzeniowych wraz z furtką, Kontrola montażu kontenera Bieżącą kontrolę dokładności montażu i jakości robót związanych z montażem kontenera wraz z dodatkowymi elementami wyposażenia zewnętrznego wykonuje Wykonawca pod nadzorem Inspektora Przy montażu swobodnym kontenera należy sprawdzać: - osiowość i pionowość jego ustawienia - wielkość przesunięć w poziomie i pionie - zgodność wykonania montażu z rysunkami roboczymi - jakość zamontowania elementów wyposażenia zewnętrznego Kontrola montażu elementów urządzenia terenu Bieżącą kontrolę dokładności montażu i jakości robót związanych z montażem ławek, koszy naśmieci, stojaków rowerowych i wiaty rowerowej wykonuje Wykonawca pod nadzorem Inspektora. Przy montażu należy sprawdzić: - pionowość jego ustawienia - wielkość przesunięć w poziomie i pionie - zgodność wykonania montażu z rysunkami roboczymi - zgodność usytuowania z dokumentacją projektową 6.3. Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały i urządzenia nie spełniające wymagań ustalonych w odpowiednich punktach SST zostaną przez Inspektora nadzoru odrzucone. Wszystkie elementy lub odcinki ogrodzenia, które wykazują odstępstwa od postanowień SST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. Obmiar robót 7.1. Wymagania ogólne dotyczące obmiaru Robót Wymagania ogólne dotyczące obmiaru Robót podano w OST 00. Wymagania ogólne poz Jednostki obmiarowe Jednostkami obmiarowymi są: 1 m - montażu ogrodzenia 1 szt dostawy i montażu elementów urządzenia terenu 1 kpl dostawy i montażu kontenera centrali gazów medycznych 8. Odbiór robót 8.1. Ogólne zasady odbioru Robót SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 7

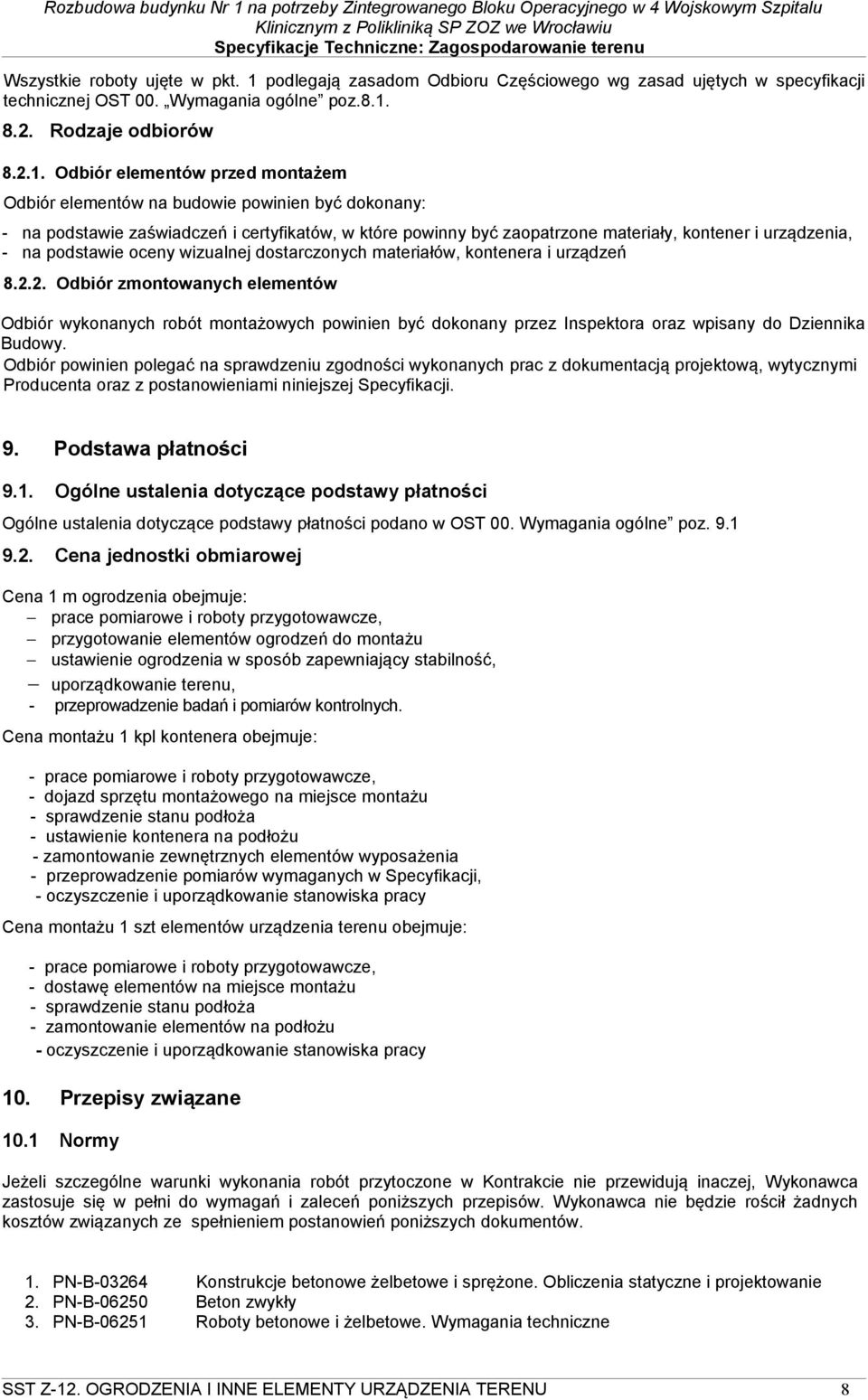

8 Wszystkie roboty ujęte w pkt. 1 podlegają zasadom Odbioru Częściowego wg zasad ujętych w specyfikacji technicznej OST 00. Wymagania ogólne poz Rodzaje odbiorów Odbiór elementów przed montażem Odbiór elementów na budowie powinien być dokonany: - na podstawie zaświadczeń i certyfikatów, w które powinny być zaopatrzone materiały, kontener i urządzenia, - na podstawie oceny wizualnej dostarczonych materiałów, kontenera i urządzeń Odbiór zmontowanych elementów Odbiór wykonanych robót montażowych powinien być dokonany przez Inspektora oraz wpisany do Dziennika Budowy. Odbiór powinien polegać na sprawdzeniu zgodności wykonanych prac z dokumentacją projektową, wytycznymi Producenta oraz z postanowieniami niniejszej Specyfikacji. 9. Podstawa płatności 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST 00. Wymagania ogólne poz Cena jednostki obmiarowej Cena 1 m ogrodzenia obejmuje: prace pomiarowe i roboty przygotowawcze, przygotowanie elementów ogrodzeń do montażu ustawienie ogrodzenia w sposób zapewniający stabilność, uporządkowanie terenu, - przeprowadzenie badań i pomiarów kontrolnych. Cena montażu 1 kpl kontenera obejmuje: - prace pomiarowe i roboty przygotowawcze, - dojazd sprzętu montażowego na miejsce montażu - sprawdzenie stanu podłoża - ustawienie kontenera na podłożu - zamontowanie zewnętrznych elementów wyposażenia - przeprowadzenie pomiarów wymaganych w Specyfikacji, - oczyszczenie i uporządkowanie stanowiska pracy Cena montażu 1 szt elementów urządzenia terenu obejmuje: - prace pomiarowe i roboty przygotowawcze, - dostawę elementów na miejsce montażu - sprawdzenie stanu podłoża - zamontowanie elementów na podłożu - oczyszczenie i uporządkowanie stanowiska pracy 10. Przepisy związane 10.1 Normy Jeżeli szczególne warunki wykonania robót przytoczone w Kontrakcie nie przewidują inaczej, Wykonawca zastosuje się w pełni do wymagań i zaleceń poniższych przepisów. Wykonawca nie będzie rościł żadnych kosztów związanych ze spełnieniem postanowień poniższych dokumentów. 1. PN-B Konstrukcje betonowe żelbetowe i sprężone. Obliczenia statyczne i projektowanie 2. PN-B Beton zwykły 3. PN-B Roboty betonowe i żelbetowe. Wymagania techniczne SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 8

9 4. PN-B Kruszywa mineralne do betonu 5. PN-B Domieszki do betonu. Klasyfikacja i określenia 6. PN-B Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności 7. PN-B Materiały budowlane. Woda do betonów i zapraw 8. PN-H Ochrona przed korozją. Pomiar grubości powłok metalowych metodami nieniszczącymi 9. PN-H Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowiska 10. PN-H Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania 11. PN-H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia 12. PN-H Cynk 13. PN-H Stal niskostopowa o podwyższonej wytrzymałości. Gatunki 14. PN-H Stal niestopowa do utwardzania powierzchniowego i ulepszania cieplnego. Gatunki 15. PN-H Stal niestopowa konstrukcyjna ogólnego przeznaczenia. Gatunki 16. PN-H Stal określonego zastosowania. Stal na rury. Gatunki 17. PN-H Stal stopowa konstrukcyjna. Stal do nawęglania. Gatunki 18. PN-H Stal. Kształtowniki walcowane na gorąco 19. PN-H Stal walcowana. Kątowniki równoramienne 20. PN-H Kątowniki nierównoramienne stalowe walcowane na gorąco 21. PN-H Stal. Ceowniki walcowane. Wymiary 22. PN-H Stal. Teowniki walcowane na gorąco 23. PN-H Stal. Dwuteowniki walcowane na gorąco 24. PN-H Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i żeliwa do malowania. Ogólne wytyczne 25. PN-H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne 26. PN-M Dźwignice. Ogólne zasady projektowania stalowych ustrojów nośnych 27. PN-M Spawalnictwo. Złącza spawane w konstrukcjach spawanych. Podział i wymagania 28. PN-M Spawalnictwo. Druty lite do spawania i napawania stali 29. PN-M Spawalnictwo. Wadliwość złączy spawanych. Oznaczanie klasy wadliwości na podstawie oględzin zewnętrznych 30. PN-M Zanurzeniowe powłoki cynkowe na drutach stalowych. Badania 31. PN-M Druty okrągłe ze stali niskowęglowej ogólnego przeznaczenia 32. PN-M Liny stalowe z drutu okrągłego. Wymagania i badania 33. PN-M Liny stalowe 1 x PN-M Śruby, wkręty i nakrętki stalowe ogólnego przeznaczenia. Ogólne wymagania i badania 35. PN-M Śruby, wkręty i nakrętki. Własności mechaniczne śrub i wkrętów 36. PN-ISO Przygotowanie podłoży stalowych przed nakładaniem farb i podobnych produktów. Stopnie skorodowania i stopnie przygotowania nie zabezpieczonych podłoży stalowych oraz podłoży stalowych po całkowitym usunięciu wcześniej nałożonych powłok 37. BN-73/ Rury stalowe profilowe ciągnione na zimno. Wymiary 38. BN-89/ Ochrona przez korozją. Powłoki metalizacyjne cynkowe i aluminiowe na konstrukcjach stalowych, staliwnych i żeliwnych. Wymagania i badania 39. BN-69/ Drut kolczasty 40. BN-83/ Siatki metalowe. Siatki plecione ślimakowe 41. BN-80/ Siatki bezwęzełkowe ciężkie z polietylenu 42. BN-88/ Cement. Transport i przechowywanie 43. BN-70/ Prefabrykowane elementy ogrodzeń żelbetowych Inne dokumenty 1. Ustawa z dnia 21 grudnia 20004r. - o dozorze technicznym (Dz. U. Nr 122. poz z późn. zm.). 2. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r., Nr 48, poz. 401). SST Z-12. OGRODZENIA I INNE ELEMENTY URZĄDZENIA TERENU 9
