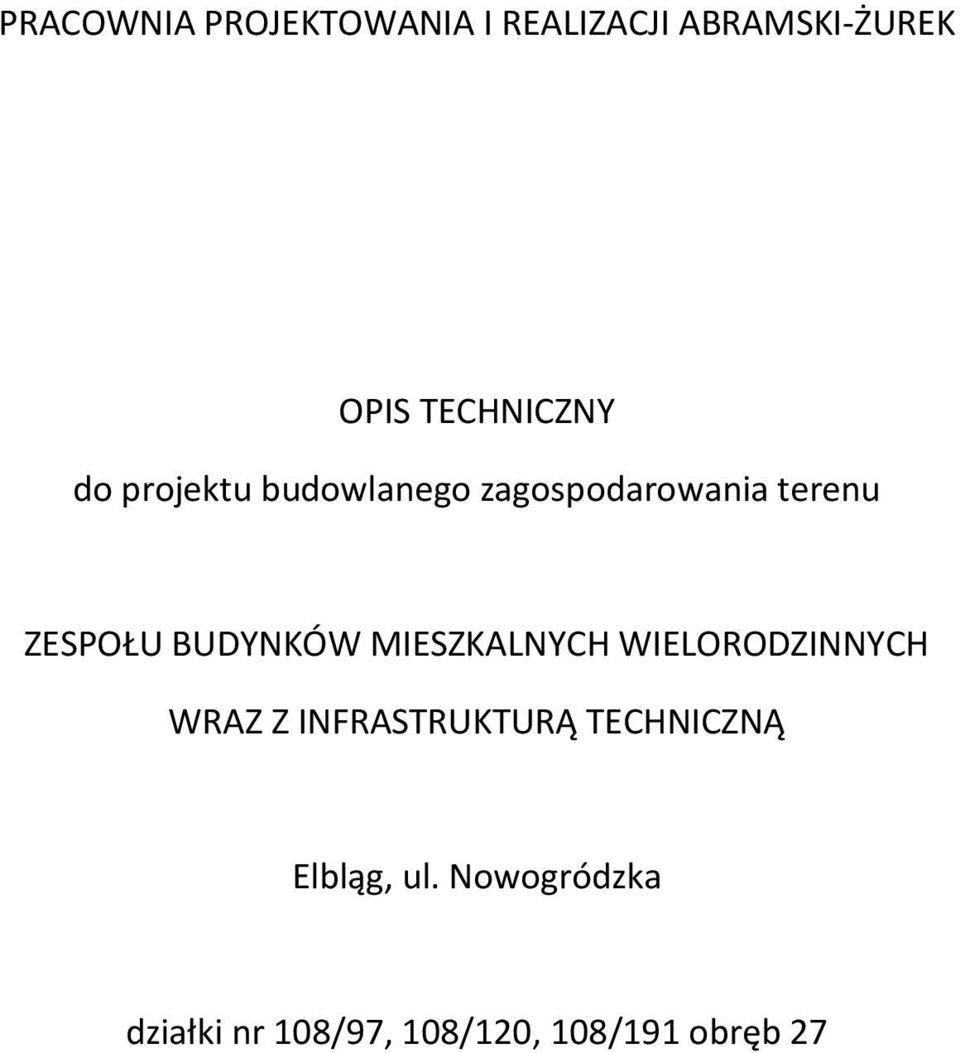

1 PRACOWNIA PROJEKTOWANIA I REALIZACJI ABRAMSKI-ŻUREK OPIS TECHNICZNY do projektu budowlanego zagospodarowania terenu ZESPOŁU BUDYNKÓW MIESZKALNYCH WIELORODZINNYCH WRAZ Z INFRASTRUKTURĄ TECHNICZNĄ Elbląg, ul. Nowogródzka działki nr 108/97, 108/120, 108/191 obręb 27

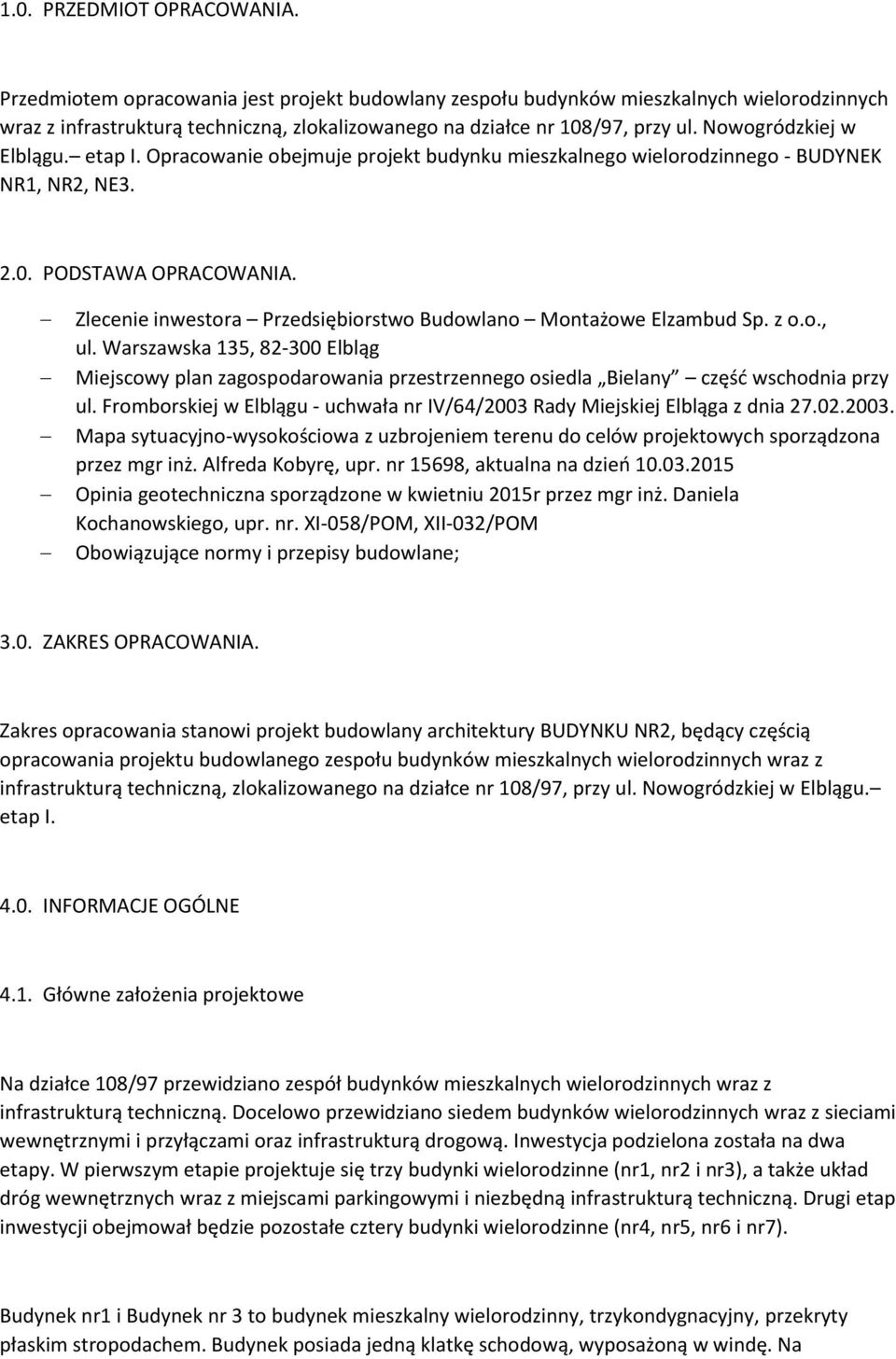

2 1.0. PRZEDMIOT OPRACOWANIA. Przedmiotem opracowania jest projekt budowlany zespołu budynków mieszkalnych wielorodzinnych wraz z infrastrukturą techniczną, zlokalizowanego na działce nr 108/97, przy ul. Nowogródzkiej w Elblągu. etap I. Opracowanie obejmuje projekt budynku mieszkalnego wielorodzinnego - BUDYNEK NR1, NR2, NE PODSTAWA OPRACOWANIA. Zlecenie inwestora Przedsiębiorstwo Budowlano Montażowe Elzambud Sp. z o.o., ul. Warszawska 135, Elbląg Miejscowy plan zagospodarowania przestrzennego osiedla Bielany część wschodnia przy ul. Fromborskiej w Elblągu - uchwała nr IV/64/2003 Rady Miejskiej Elbląga z dnia Mapa sytuacyjno-wysokościowa z uzbrojeniem terenu do celów projektowych sporządzona przez mgr inż. Alfreda Kobyrę, upr. nr 15698, aktualna na dzień Opinia geotechniczna sporządzone w kwietniu 2015r przez mgr inż. Daniela Kochanowskiego, upr. nr. XI-058/POM, XII-032/POM Obowiązujące normy i przepisy budowlane; 3.0. ZAKRES OPRACOWANIA. Zakres opracowania stanowi projekt budowlany architektury BUDYNKU NR2, będący częścią opracowania projektu budowlanego zespołu budynków mieszkalnych wielorodzinnych wraz z infrastrukturą techniczną, zlokalizowanego na działce nr 108/97, przy ul. Nowogródzkiej w Elblągu. etap I INFORMACJE OGÓLNE 4.1. Główne założenia projektowe Na działce 108/97 przewidziano zespół budynków mieszkalnych wielorodzinnych wraz z infrastrukturą techniczną. Docelowo przewidziano siedem budynków wielorodzinnych wraz z sieciami wewnętrznymi i przyłączami oraz infrastrukturą drogową. Inwestycja podzielona została na dwa etapy. W pierwszym etapie projektuje się trzy budynki wielorodzinne (nr1, nr2 i nr3), a także układ dróg wewnętrznych wraz z miejscami parkingowymi i niezbędną infrastrukturą techniczną. Drugi etap inwestycji obejmował będzie pozostałe cztery budynki wielorodzinne (nr4, nr5, nr6 i nr7). Budynek nr1 i Budynek nr 3 to budynek mieszkalny wielorodzinny, trzykondygnacyjny, przekryty płaskim stropodachem. Budynek posiada jedną klatkę schodową, wyposażoną w windę. Na

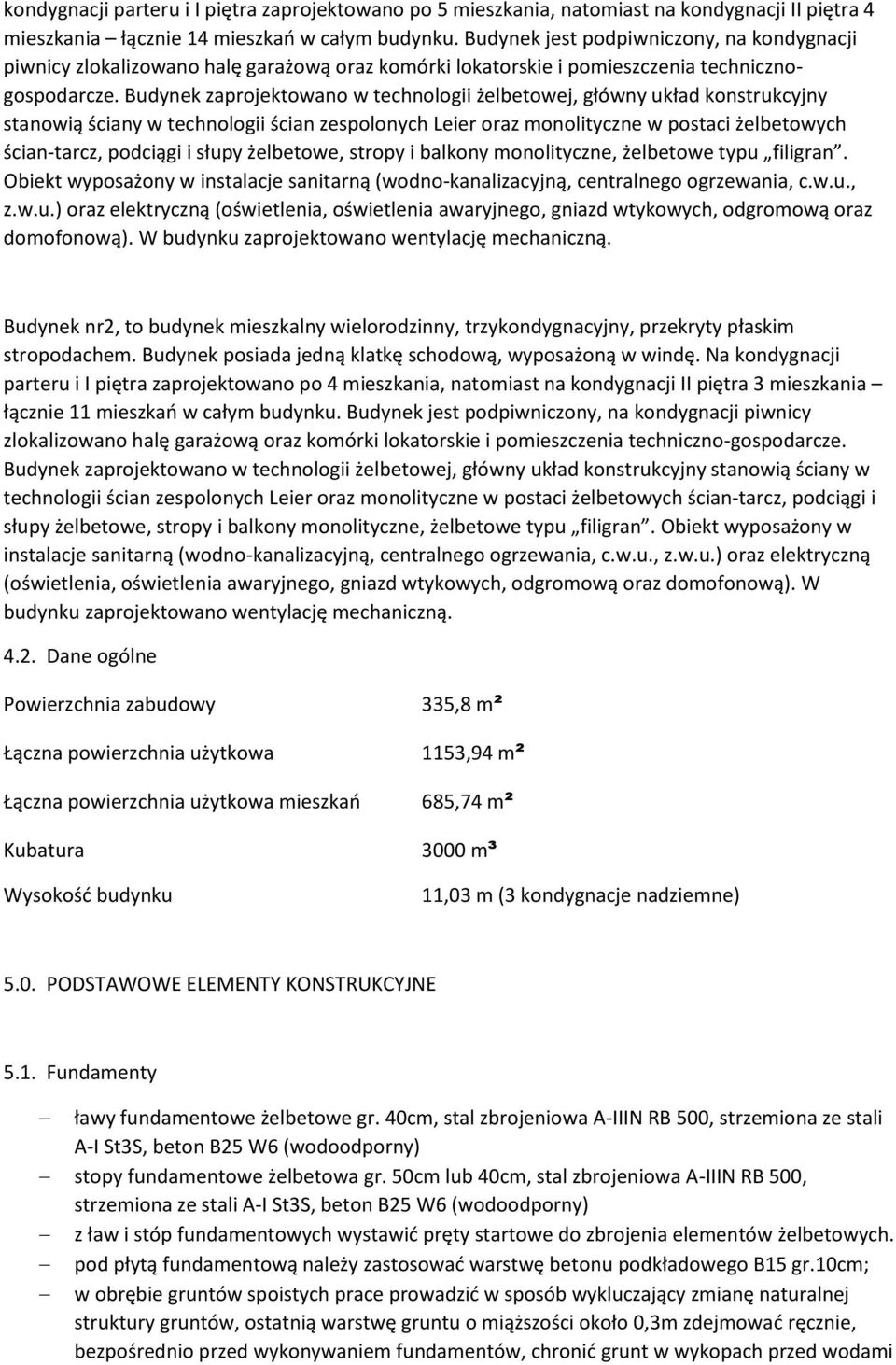

3 kondygnacji parteru i I piętra zaprojektowano po 5 mieszkania, natomiast na kondygnacji II piętra 4 mieszkania łącznie 14 mieszkań w całym budynku. Budynek jest podpiwniczony, na kondygnacji piwnicy zlokalizowano halę garażową oraz komórki lokatorskie i pomieszczenia technicznogospodarcze. Budynek zaprojektowano w technologii żelbetowej, główny układ konstrukcyjny stanowią ściany w technologii ścian zespolonych Leier oraz monolityczne w postaci żelbetowych ścian-tarcz, podciągi i słupy żelbetowe, stropy i balkony monolityczne, żelbetowe typu filigran. Obiekt wyposażony w instalacje sanitarną (wodno-kanalizacyjną, centralnego ogrzewania, c.w.u., z.w.u.) oraz elektryczną (oświetlenia, oświetlenia awaryjnego, gniazd wtykowych, odgromową oraz domofonową). W budynku zaprojektowano wentylację mechaniczną. Budynek nr2, to budynek mieszkalny wielorodzinny, trzykondygnacyjny, przekryty płaskim stropodachem. Budynek posiada jedną klatkę schodową, wyposażoną w windę. Na kondygnacji parteru i I piętra zaprojektowano po 4 mieszkania, natomiast na kondygnacji II piętra 3 mieszkania łącznie 11 mieszkań w całym budynku. Budynek jest podpiwniczony, na kondygnacji piwnicy zlokalizowano halę garażową oraz komórki lokatorskie i pomieszczenia techniczno-gospodarcze. Budynek zaprojektowano w technologii żelbetowej, główny układ konstrukcyjny stanowią ściany w technologii ścian zespolonych Leier oraz monolityczne w postaci żelbetowych ścian-tarcz, podciągi i słupy żelbetowe, stropy i balkony monolityczne, żelbetowe typu filigran. Obiekt wyposażony w instalacje sanitarną (wodno-kanalizacyjną, centralnego ogrzewania, c.w.u., z.w.u.) oraz elektryczną (oświetlenia, oświetlenia awaryjnego, gniazd wtykowych, odgromową oraz domofonową). W budynku zaprojektowano wentylację mechaniczną Dane ogólne Powierzchnia zabudowy 335,8 m² Łączna powierzchnia użytkowa 1153,94 m² Łączna powierzchnia użytkowa mieszkań 685,74 m² Kubatura 3000 m³ Wysokość budynku 11,03 m (3 kondygnacje nadziemne) 5.0. PODSTAWOWE ELEMENTY KONSTRUKCYJNE 5.1. Fundamenty ławy fundamentowe żelbetowe gr. 40cm, stal zbrojeniowa A-IIIN RB 500, strzemiona ze stali A-I St3S, beton B25 W6 (wodoodporny) stopy fundamentowe żelbetowa gr. 50cm lub 40cm, stal zbrojeniowa A-IIIN RB 500, strzemiona ze stali A-I St3S, beton B25 W6 (wodoodporny) z ław i stóp fundamentowych wystawić pręty startowe do zbrojenia elementów żelbetowych. pod płytą fundamentową należy zastosować warstwę betonu podkładowego B15 gr.10cm; w obrębie gruntów spoistych prace prowadzić w sposób wykluczający zmianę naturalnej struktury gruntów, ostatnią warstwę gruntu o miąższości około 0,3m zdejmować ręcznie, bezpośrednio przed wykonywaniem fundamentów, chronić grunt w wykopach przed wodami

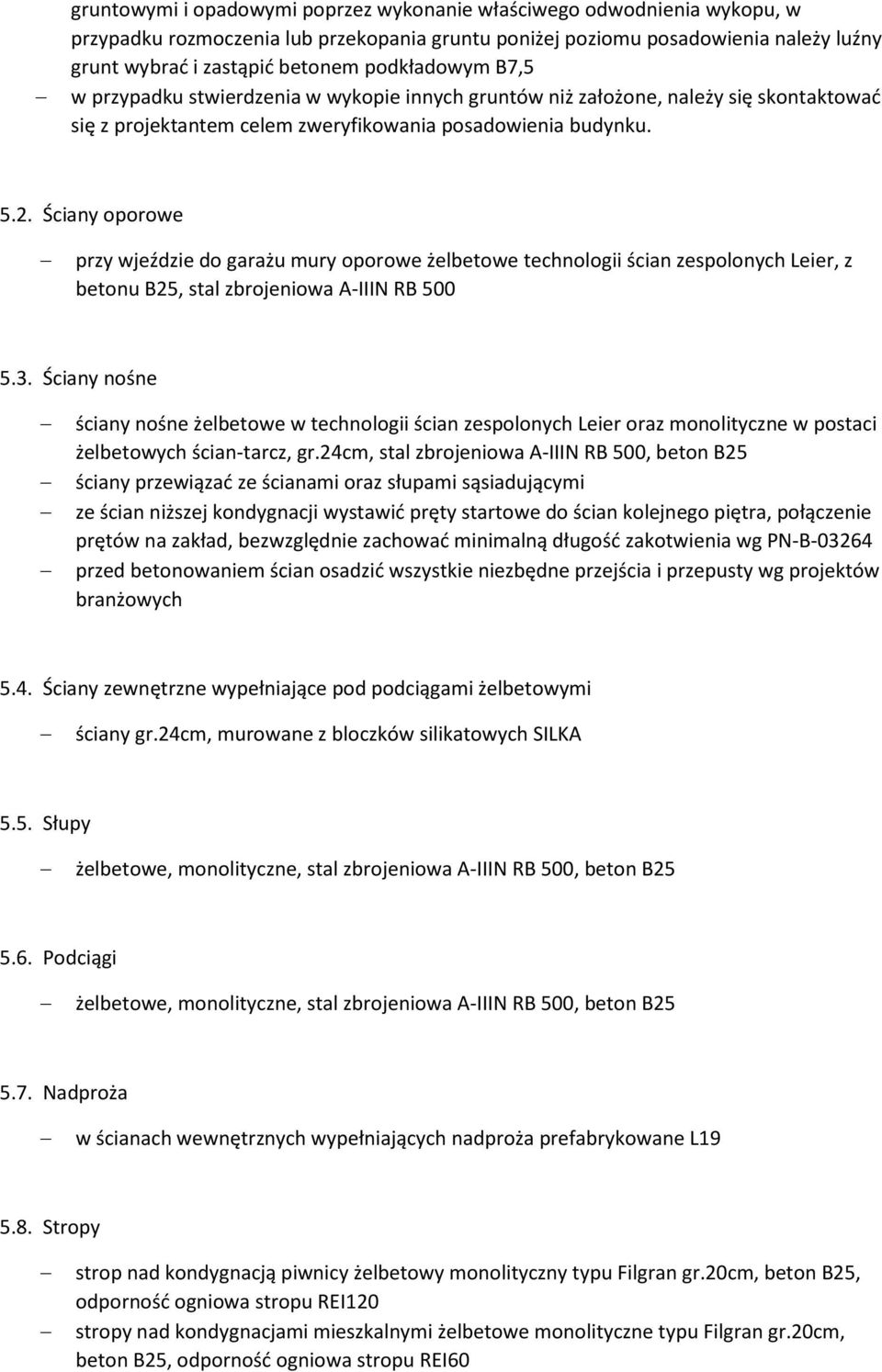

4 gruntowymi i opadowymi poprzez wykonanie właściwego odwodnienia wykopu, w przypadku rozmoczenia lub przekopania gruntu poniżej poziomu posadowienia należy luźny grunt wybrać i zastąpić betonem podkładowym B7,5 w przypadku stwierdzenia w wykopie innych gruntów niż założone, należy się skontaktować się z projektantem celem zweryfikowania posadowienia budynku Ściany oporowe przy wjeździe do garażu mury oporowe żelbetowe technologii ścian zespolonych Leier, z betonu B25, stal zbrojeniowa A-IIIN RB Ściany nośne ściany nośne żelbetowe w technologii ścian zespolonych Leier oraz monolityczne w postaci żelbetowych ścian-tarcz, gr.24cm, stal zbrojeniowa A-IIIN RB 500, beton B25 ściany przewiązać ze ścianami oraz słupami sąsiadującymi ze ścian niższej kondygnacji wystawić pręty startowe do ścian kolejnego piętra, połączenie prętów na zakład, bezwzględnie zachować minimalną długość zakotwienia wg PN-B przed betonowaniem ścian osadzić wszystkie niezbędne przejścia i przepusty wg projektów branżowych 5.4. Ściany zewnętrzne wypełniające pod podciągami żelbetowymi ściany gr.24cm, murowane z bloczków silikatowych SILKA 5.5. Słupy żelbetowe, monolityczne, stal zbrojeniowa A-IIIN RB 500, beton B Podciągi żelbetowe, monolityczne, stal zbrojeniowa A-IIIN RB 500, beton B Nadproża w ścianach wewnętrznych wypełniających nadproża prefabrykowane L Stropy strop nad kondygnacją piwnicy żelbetowy monolityczny typu Filgran gr.20cm, beton B25, odporność ogniowa stropu REI120 stropy nad kondygnacjami mieszkalnymi żelbetowe monolityczne typu Filgran gr.20cm, beton B25, odporność ogniowa stropu REI60

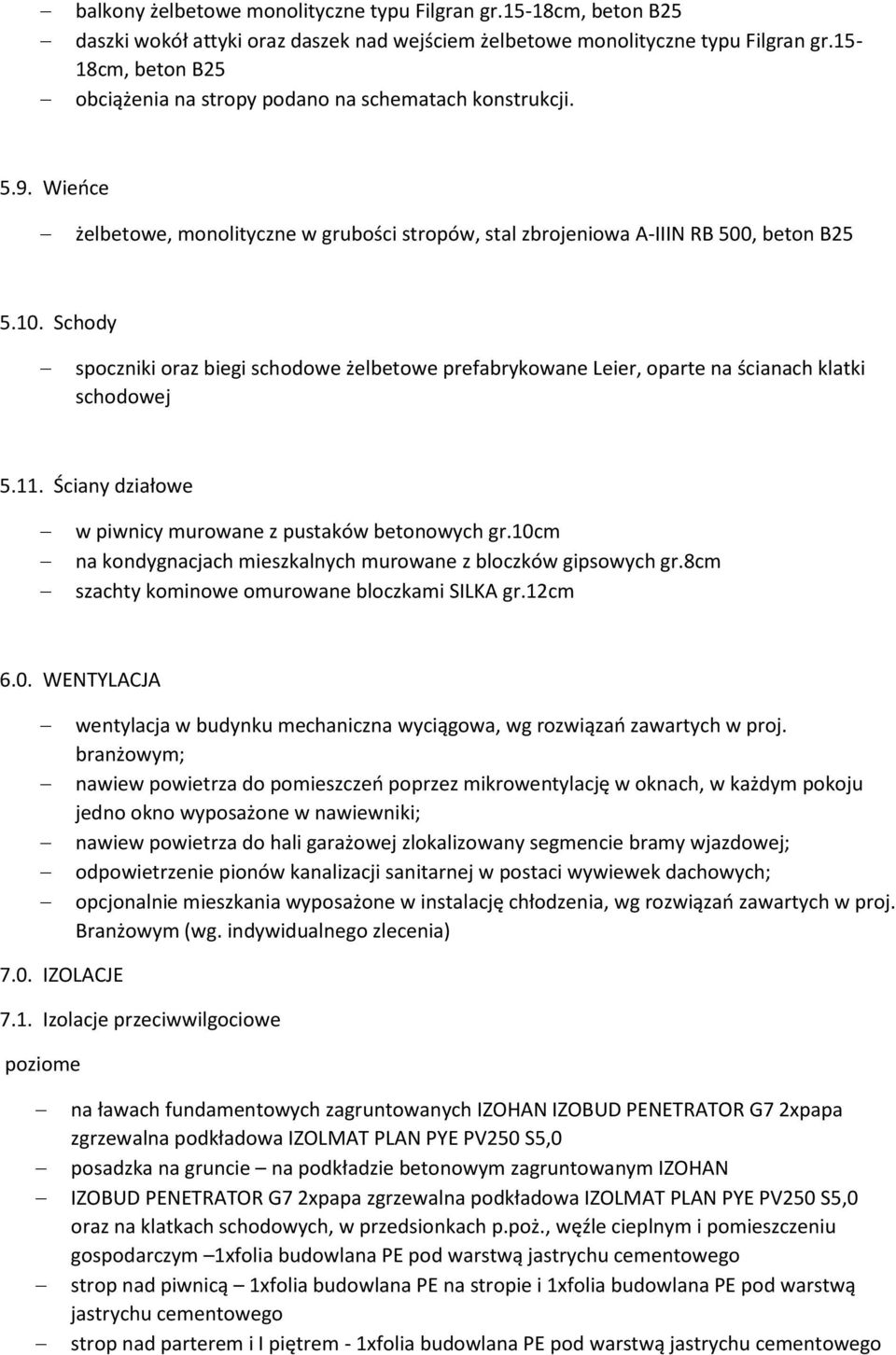

5 balkony żelbetowe monolityczne typu Filgran gr.15-18cm, beton B25 daszki wokół attyki oraz daszek nad wejściem żelbetowe monolityczne typu Filgran gr.15-18cm, beton B25 obciążenia na stropy podano na schematach konstrukcji Wieńce żelbetowe, monolityczne w grubości stropów, stal zbrojeniowa A-IIIN RB 500, beton B Schody spoczniki oraz biegi schodowe żelbetowe prefabrykowane Leier, oparte na ścianach klatki schodowej Ściany działowe w piwnicy murowane z pustaków betonowych gr.10cm na kondygnacjach mieszkalnych murowane z bloczków gipsowych gr.8cm szachty kominowe omurowane bloczkami SILKA gr.12cm 6.0. WENTYLACJA wentylacja w budynku mechaniczna wyciągowa, wg rozwiązań zawartych w proj. branżowym; nawiew powietrza do pomieszczeń poprzez mikrowentylację w oknach, w każdym pokoju jedno okno wyposażone w nawiewniki; nawiew powietrza do hali garażowej zlokalizowany segmencie bramy wjazdowej; odpowietrzenie pionów kanalizacji sanitarnej w postaci wywiewek dachowych; opcjonalnie mieszkania wyposażone w instalację chłodzenia, wg rozwiązań zawartych w proj. Branżowym (wg. indywidualnego zlecenia) 7.0. IZOLACJE 7.1. Izolacje przeciwwilgociowe poziome na ławach fundamentowych zagruntowanych IZOHAN IZOBUD PENETRATOR G7 2xpapa zgrzewalna podkładowa IZOLMAT PLAN PYE PV250 S5,0 posadzka na gruncie na podkładzie betonowym zagruntowanym IZOHAN IZOBUD PENETRATOR G7 2xpapa zgrzewalna podkładowa IZOLMAT PLAN PYE PV250 S5,0 oraz na klatkach schodowych, w przedsionkach p.poż., węźle cieplnym i pomieszczeniu gospodarczym 1xfolia budowlana PE pod warstwą jastrychu cementowego strop nad piwnicą 1xfolia budowlana PE na stropie i 1xfolia budowlana PE pod warstwą jastrychu cementowego strop nad parterem i I piętrem - 1xfolia budowlana PE pod warstwą jastrychu cementowego

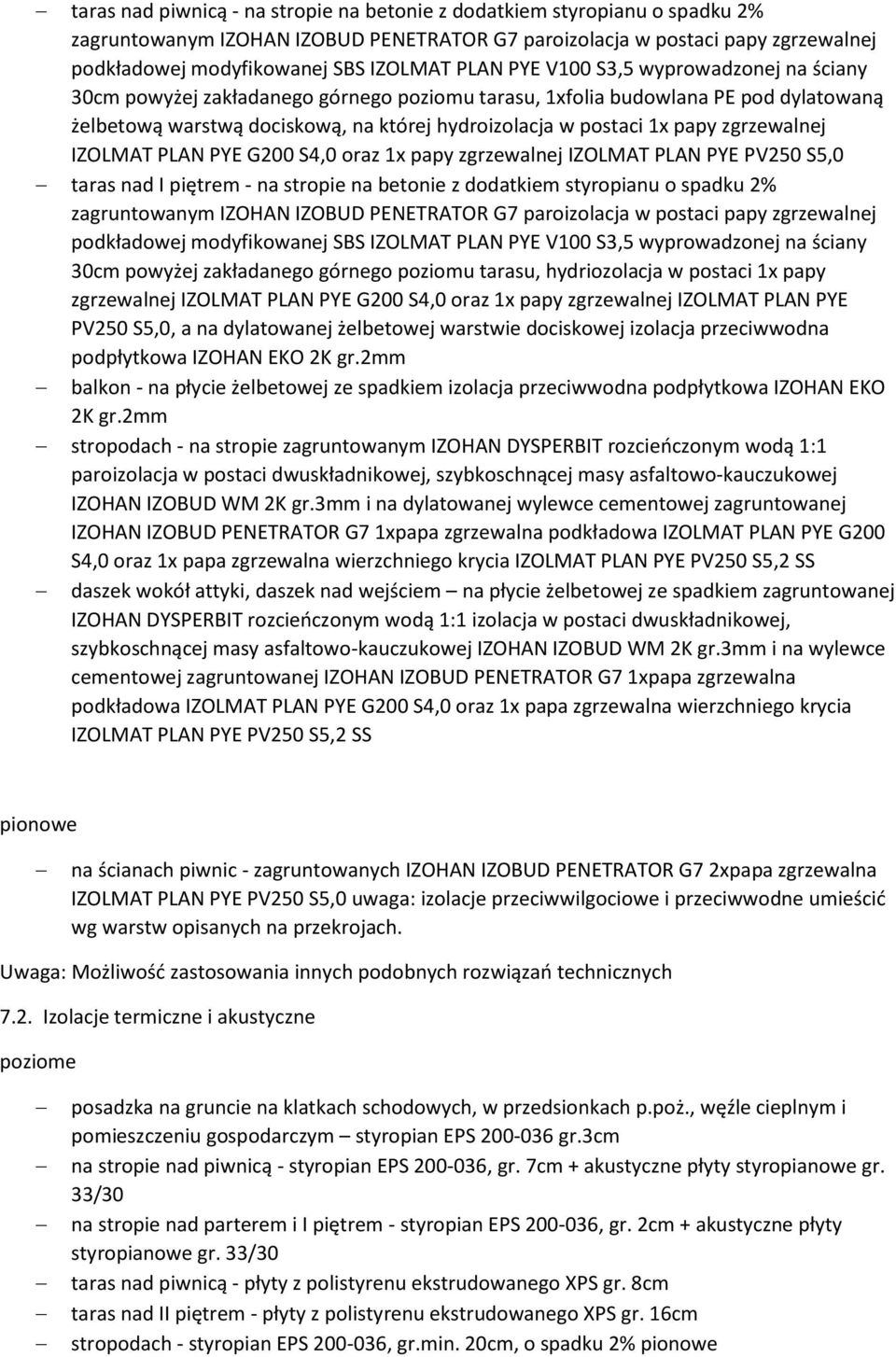

6 taras nad piwnicą - na stropie na betonie z dodatkiem styropianu o spadku 2% zagruntowanym IZOHAN IZOBUD PENETRATOR G7 paroizolacja w postaci papy zgrzewalnej podkładowej modyfikowanej SBS IZOLMAT PLAN PYE V100 S3,5 wyprowadzonej na ściany 30cm powyżej zakładanego górnego poziomu tarasu, 1xfolia budowlana PE pod dylatowaną żelbetową warstwą dociskową, na której hydroizolacja w postaci 1x papy zgrzewalnej IZOLMAT PLAN PYE G200 S4,0 oraz 1x papy zgrzewalnej IZOLMAT PLAN PYE PV250 S5,0 taras nad I piętrem - na stropie na betonie z dodatkiem styropianu o spadku 2% zagruntowanym IZOHAN IZOBUD PENETRATOR G7 paroizolacja w postaci papy zgrzewalnej podkładowej modyfikowanej SBS IZOLMAT PLAN PYE V100 S3,5 wyprowadzonej na ściany 30cm powyżej zakładanego górnego poziomu tarasu, hydriozolacja w postaci 1x papy zgrzewalnej IZOLMAT PLAN PYE G200 S4,0 oraz 1x papy zgrzewalnej IZOLMAT PLAN PYE PV250 S5,0, a na dylatowanej żelbetowej warstwie dociskowej izolacja przeciwwodna podpłytkowa IZOHAN EKO 2K gr.2mm balkon - na płycie żelbetowej ze spadkiem izolacja przeciwwodna podpłytkowa IZOHAN EKO 2K gr.2mm stropodach - na stropie zagruntowanym IZOHAN DYSPERBIT rozcieńczonym wodą 1:1 paroizolacja w postaci dwuskładnikowej, szybkoschnącej masy asfaltowo-kauczukowej IZOHAN IZOBUD WM 2K gr.3mm i na dylatowanej wylewce cementowej zagruntowanej IZOHAN IZOBUD PENETRATOR G7 1xpapa zgrzewalna podkładowa IZOLMAT PLAN PYE G200 S4,0 oraz 1x papa zgrzewalna wierzchniego krycia IZOLMAT PLAN PYE PV250 S5,2 SS daszek wokół attyki, daszek nad wejściem na płycie żelbetowej ze spadkiem zagruntowanej IZOHAN DYSPERBIT rozcieńczonym wodą 1:1 izolacja w postaci dwuskładnikowej, szybkoschnącej masy asfaltowo-kauczukowej IZOHAN IZOBUD WM 2K gr.3mm i na wylewce cementowej zagruntowanej IZOHAN IZOBUD PENETRATOR G7 1xpapa zgrzewalna podkładowa IZOLMAT PLAN PYE G200 S4,0 oraz 1x papa zgrzewalna wierzchniego krycia IZOLMAT PLAN PYE PV250 S5,2 SS pionowe na ścianach piwnic - zagruntowanych IZOHAN IZOBUD PENETRATOR G7 2xpapa zgrzewalna IZOLMAT PLAN PYE PV250 S5,0 uwaga: izolacje przeciwwilgociowe i przeciwwodne umieścić wg warstw opisanych na przekrojach. Uwaga: Możliwość zastosowania innych podobnych rozwiązań technicznych 7.2. Izolacje termiczne i akustyczne poziome posadzka na gruncie na klatkach schodowych, w przedsionkach p.poż., węźle cieplnym i pomieszczeniu gospodarczym styropian EPS gr.3cm na stropie nad piwnicą - styropian EPS , gr. 7cm + akustyczne płyty styropianowe gr. 33/30 na stropie nad parterem i I piętrem - styropian EPS , gr. 2cm + akustyczne płyty styropianowe gr. 33/30 taras nad piwnicą - płyty z polistyrenu ekstrudowanego XPS gr. 8cm taras nad II piętrem - płyty z polistyrenu ekstrudowanego XPS gr. 16cm stropodach - styropian EPS , gr.min. 20cm, o spadku 2% pionowe

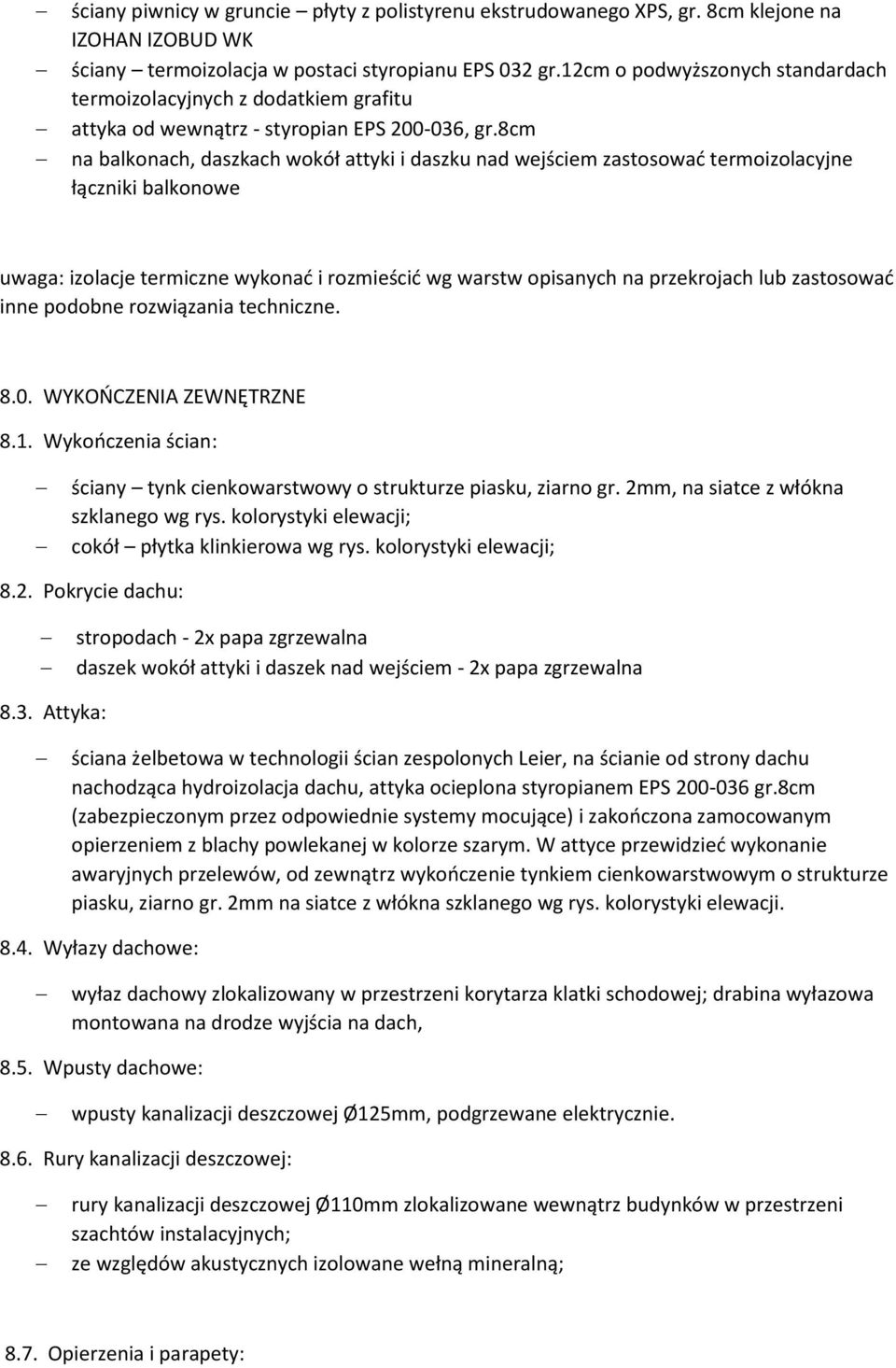

7 ściany piwnicy w gruncie płyty z polistyrenu ekstrudowanego XPS, gr. 8cm klejone na IZOHAN IZOBUD WK ściany termoizolacja w postaci styropianu EPS 032 gr.12cm o podwyższonych standardach termoizolacyjnych z dodatkiem grafitu attyka od wewnątrz - styropian EPS , gr.8cm na balkonach, daszkach wokół attyki i daszku nad wejściem zastosować termoizolacyjne łączniki balkonowe uwaga: izolacje termiczne wykonać i rozmieścić wg warstw opisanych na przekrojach lub zastosować inne podobne rozwiązania techniczne WYKOŃCZENIA ZEWNĘTRZNE 8.1. Wykończenia ścian: ściany tynk cienkowarstwowy o strukturze piasku, ziarno gr. 2mm, na siatce z włókna szklanego wg rys. kolorystyki elewacji; cokół płytka klinkierowa wg rys. kolorystyki elewacji; 8.2. Pokrycie dachu: stropodach - 2x papa zgrzewalna daszek wokół attyki i daszek nad wejściem - 2x papa zgrzewalna 8.3. Attyka: ściana żelbetowa w technologii ścian zespolonych Leier, na ścianie od strony dachu nachodząca hydroizolacja dachu, attyka ocieplona styropianem EPS gr.8cm (zabezpieczonym przez odpowiednie systemy mocujące) i zakończona zamocowanym opierzeniem z blachy powlekanej w kolorze szarym. W attyce przewidzieć wykonanie awaryjnych przelewów, od zewnątrz wykończenie tynkiem cienkowarstwowym o strukturze piasku, ziarno gr. 2mm na siatce z włókna szklanego wg rys. kolorystyki elewacji Wyłazy dachowe: wyłaz dachowy zlokalizowany w przestrzeni korytarza klatki schodowej; drabina wyłazowa montowana na drodze wyjścia na dach, 8.5. Wpusty dachowe: wpusty kanalizacji deszczowej Ø125mm, podgrzewane elektrycznie Rury kanalizacji deszczowej: rury kanalizacji deszczowej Ø110mm zlokalizowane wewnątrz budynków w przestrzeni szachtów instalacyjnych; ze względów akustycznych izolowane wełną mineralną; 8.7. Opierzenia i parapety:

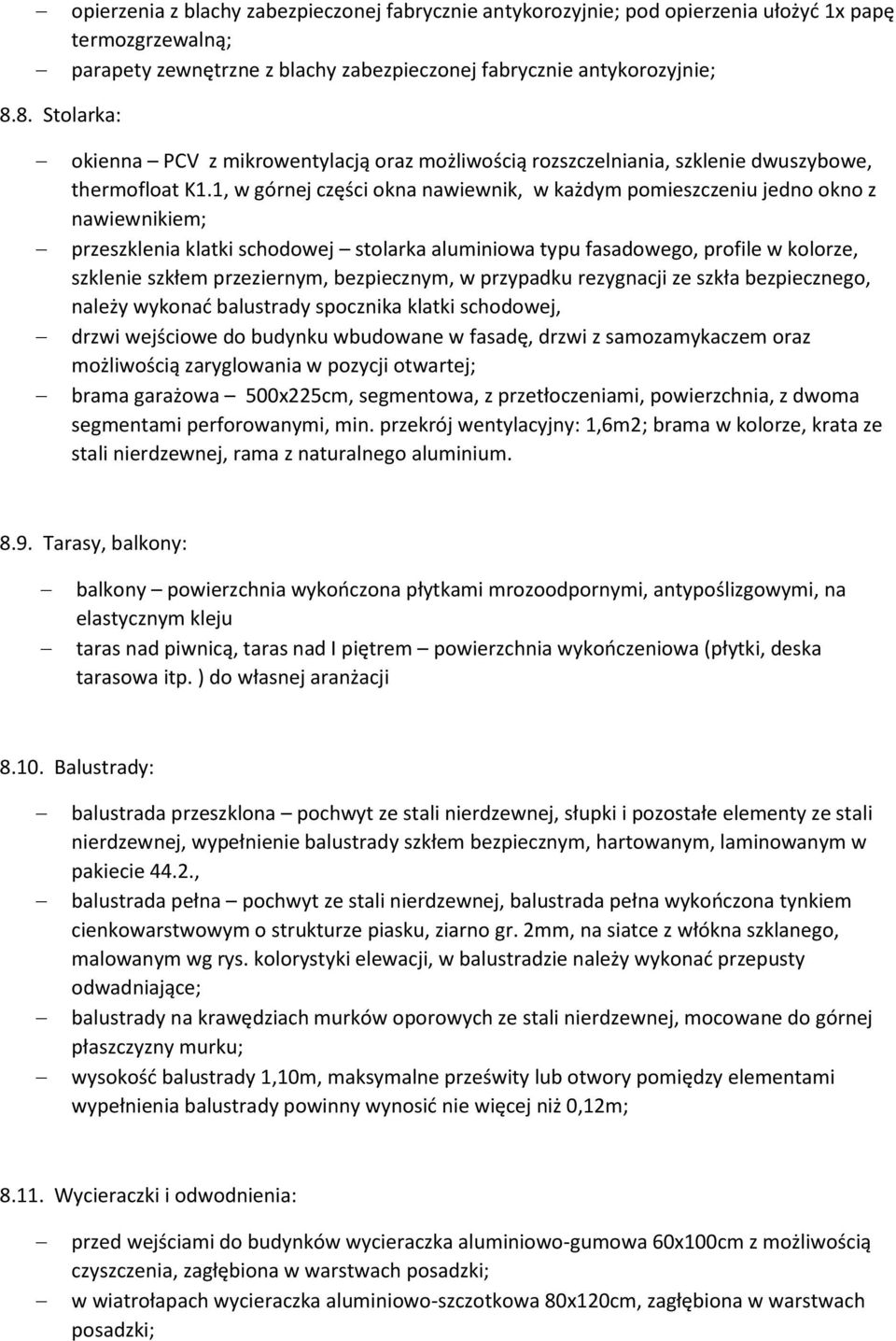

8 opierzenia z blachy zabezpieczonej fabrycznie antykorozyjnie; pod opierzenia ułożyć 1x papę termozgrzewalną; parapety zewnętrzne z blachy zabezpieczonej fabrycznie antykorozyjnie; 8.8. Stolarka: okienna PCV z mikrowentylacją oraz możliwością rozszczelniania, szklenie dwuszybowe, thermofloat K1.1, w górnej części okna nawiewnik, w każdym pomieszczeniu jedno okno z nawiewnikiem; przeszklenia klatki schodowej stolarka aluminiowa typu fasadowego, profile w kolorze, szklenie szkłem przeziernym, bezpiecznym, w przypadku rezygnacji ze szkła bezpiecznego, należy wykonać balustrady spocznika klatki schodowej, drzwi wejściowe do budynku wbudowane w fasadę, drzwi z samozamykaczem oraz możliwością zaryglowania w pozycji otwartej; brama garażowa 500x225cm, segmentowa, z przetłoczeniami, powierzchnia, z dwoma segmentami perforowanymi, min. przekrój wentylacyjny: 1,6m2; brama w kolorze, krata ze stali nierdzewnej, rama z naturalnego aluminium Tarasy, balkony: balkony powierzchnia wykończona płytkami mrozoodpornymi, antypoślizgowymi, na elastycznym kleju taras nad piwnicą, taras nad I piętrem powierzchnia wykończeniowa (płytki, deska tarasowa itp. ) do własnej aranżacji Balustrady: balustrada przeszklona pochwyt ze stali nierdzewnej, słupki i pozostałe elementy ze stali nierdzewnej, wypełnienie balustrady szkłem bezpiecznym, hartowanym, laminowanym w pakiecie 44.2., balustrada pełna pochwyt ze stali nierdzewnej, balustrada pełna wykończona tynkiem cienkowarstwowym o strukturze piasku, ziarno gr. 2mm, na siatce z włókna szklanego, malowanym wg rys. kolorystyki elewacji, w balustradzie należy wykonać przepusty odwadniające; balustrady na krawędziach murków oporowych ze stali nierdzewnej, mocowane do górnej płaszczyzny murku; wysokość balustrady 1,10m, maksymalne prześwity lub otwory pomiędzy elementami wypełnienia balustrady powinny wynosić nie więcej niż 0,12m; Wycieraczki i odwodnienia: przed wejściami do budynków wycieraczka aluminiowo-gumowa 60x100cm z możliwością czyszczenia, zagłębiona w warstwach posadzki; w wiatrołapach wycieraczka aluminiowo-szczotkowa 80x120cm, zagłębiona w warstwach posadzki;

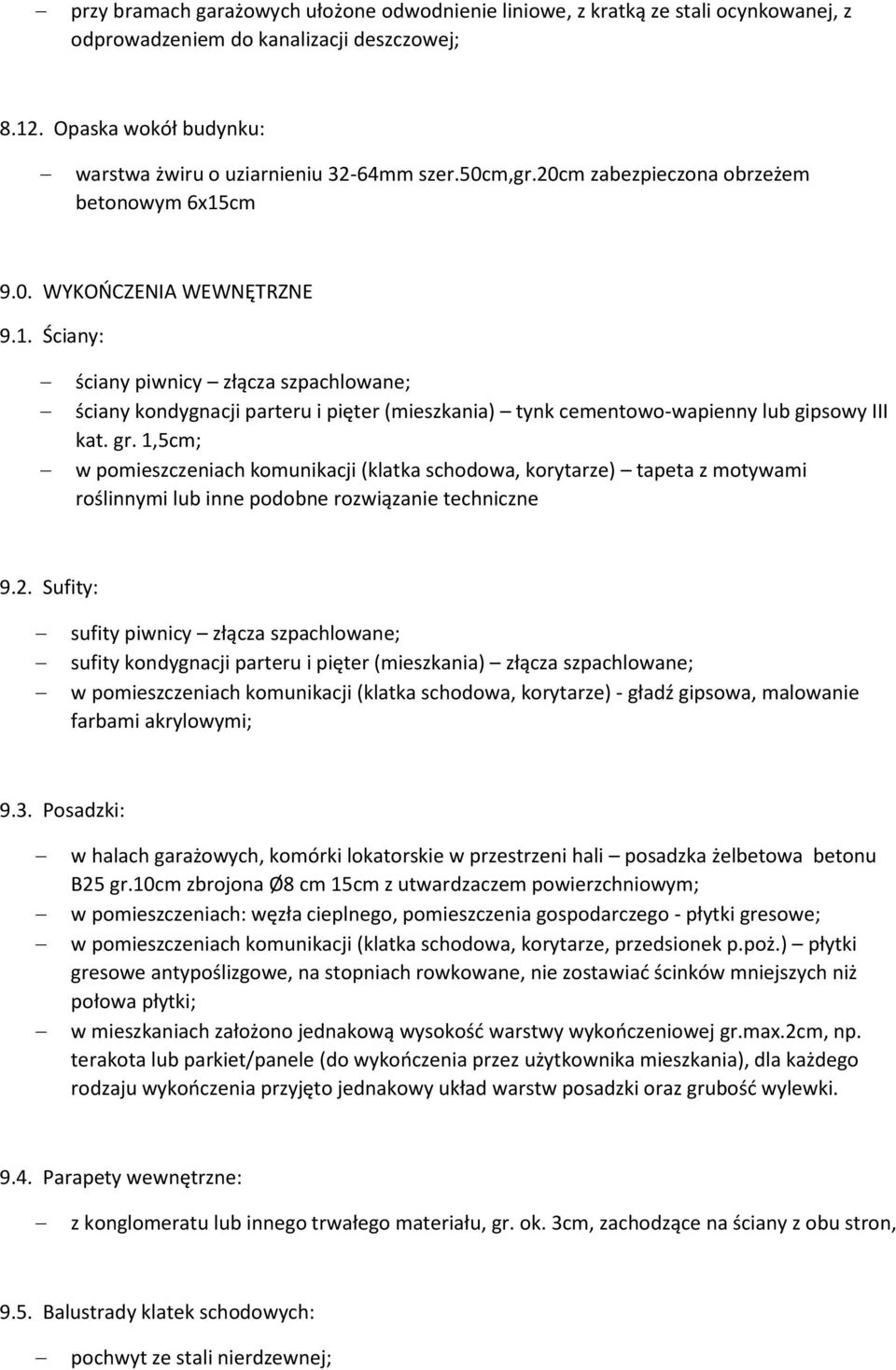

9 przy bramach garażowych ułożone odwodnienie liniowe, z kratką ze stali ocynkowanej, z odprowadzeniem do kanalizacji deszczowej; Opaska wokół budynku: warstwa żwiru o uziarnieniu 32-64mm szer.50cm,gr.20cm zabezpieczona obrzeżem betonowym 6x15cm 9.0. WYKOŃCZENIA WEWNĘTRZNE 9.1. Ściany: ściany piwnicy złącza szpachlowane; ściany kondygnacji parteru i pięter (mieszkania) tynk cementowo-wapienny lub gipsowy III kat. gr. 1,5cm; w pomieszczeniach komunikacji (klatka schodowa, korytarze) tapeta z motywami roślinnymi lub inne podobne rozwiązanie techniczne 9.2. Sufity: sufity piwnicy złącza szpachlowane; sufity kondygnacji parteru i pięter (mieszkania) złącza szpachlowane; w pomieszczeniach komunikacji (klatka schodowa, korytarze) - gładź gipsowa, malowanie farbami akrylowymi; 9.3. Posadzki: w halach garażowych, komórki lokatorskie w przestrzeni hali posadzka żelbetowa betonu B25 gr.10cm zbrojona Ø8 cm 15cm z utwardzaczem powierzchniowym; w pomieszczeniach: węzła cieplnego, pomieszczenia gospodarczego - płytki gresowe; w pomieszczeniach komunikacji (klatka schodowa, korytarze, przedsionek p.poż.) płytki gresowe antypoślizgowe, na stopniach rowkowane, nie zostawiać ścinków mniejszych niż połowa płytki; w mieszkaniach założono jednakową wysokość warstwy wykończeniowej gr.max.2cm, np. terakota lub parkiet/panele (do wykończenia przez użytkownika mieszkania), dla każdego rodzaju wykończenia przyjęto jednakowy układ warstw posadzki oraz grubość wylewki Parapety wewnętrzne: z konglomeratu lub innego trwałego materiału, gr. ok. 3cm, zachodzące na ściany z obu stron, 9.5. Balustrady klatek schodowych: pochwyt ze stali nierdzewnej;

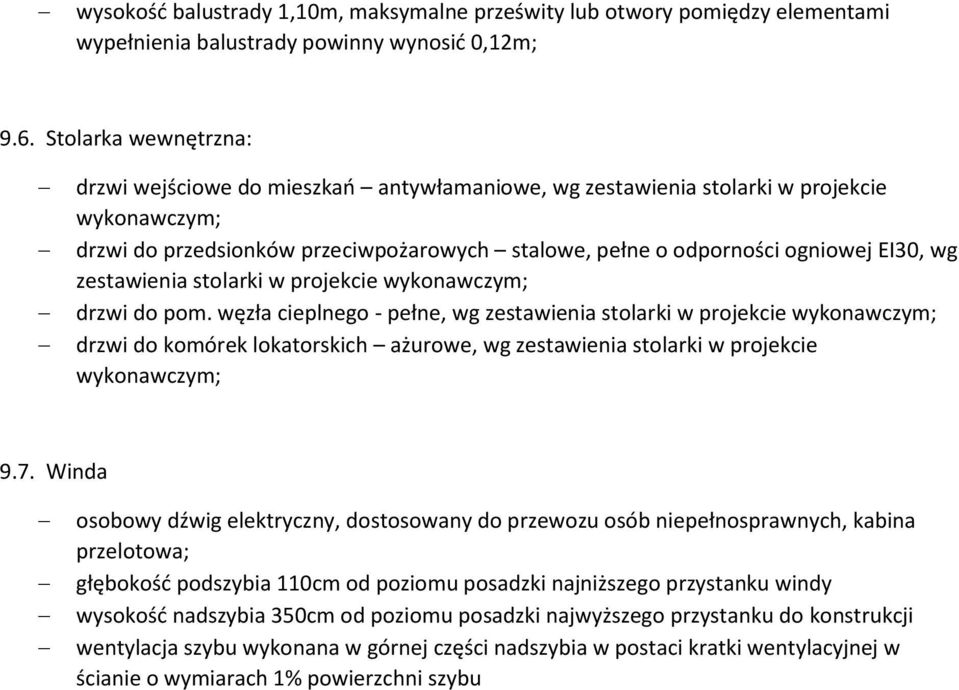

10 wysokość balustrady 1,10m, maksymalne prześwity lub otwory pomiędzy elementami wypełnienia balustrady powinny wynosić 0,12m; 9.6. Stolarka wewnętrzna: drzwi wejściowe do mieszkań antywłamaniowe, wg zestawienia stolarki w projekcie wykonawczym; drzwi do przedsionków przeciwpożarowych stalowe, pełne o odporności ogniowej EI30, wg zestawienia stolarki w projekcie wykonawczym; drzwi do pom. węzła cieplnego - pełne, wg zestawienia stolarki w projekcie wykonawczym; drzwi do komórek lokatorskich ażurowe, wg zestawienia stolarki w projekcie wykonawczym; 9.7. Winda osobowy dźwig elektryczny, dostosowany do przewozu osób niepełnosprawnych, kabina przelotowa; głębokość podszybia 110cm od poziomu posadzki najniższego przystanku windy wysokość nadszybia 350cm od poziomu posadzki najwyższego przystanku do konstrukcji wentylacja szybu wykonana w górnej części nadszybia w postaci kratki wentylacyjnej w ścianie o wymiarach 1% powierzchni szybu
