1 EKS EKSPERTYZA BUDOWLANA 35

2 1. Podstawa opracowania Niniejszą inwentaryzację opracowano na podstawie: - Zlecenia inwestora. - Wizji lokalnej w terenie. - Inwentaryzacji architektoniczno budowlanej. 2. Wizja terenowa PRZEDMIOT OCENY TECHNICZNEJ Przedmiotem oceny technicznej jest budynek gimnazjum i sali gimnastycznej w Rzuchowej. 3. Opis architektoniczny ISTNIEJĄCY BUDYNEK GIMNAZJUM I SALI GIMNASTYCZNEJ budynek murowany wolnostojący, przeznaczony do nauczania w zakresie gimnazjum. Budynek gimnazjum kryty jest dachem dwuspadowym. Odprowadzenie wód opadowych z połaci dachowej bezpośrednio do kanalizacji deszczowej Elewacja docieplona styropianem i wykończona tynkiem cienkowarstwowym. Pokrycie dachu blachą trapezową powlekaną. 4. Opis konstrukcyjny CHARATERYSTYKA KONSTRUKCYJNA ŚCIANY Ściany zewnętrzne murowane grubości ok. 54cm. Ściany wewnętrzne konstrukcyjne grubości 44cm, ściany wewnętrzne działowe gr. zróŝnicowanej od 12cm do 25cm. STROPY Stropy Ŝelbetowe STOLARKA OKIENNA i DRZWIOWA Okna i drzwi zewnętrzne PVC. Drzwi wewnętrzne płycinowe. WIĘŹBA DACHOWA Więźba dachowa gimnazjum drewniana. Więźba dachowa sali gimnastycznej prefabrykowana Ŝelbetowa. DACH Dach dwuspadowy. Pokrycie dachu stanowi blacha trapezowa. 5. Analiza stanu technicznego budynku gimnazjum i sali gimnastycznej STAN TECHNICZNY 36

3 Stan techniczny budynku gimnazjum i sali gimnastycznej uznaje się jako bardzo dobry nie wymagający robót remontowych. ŚCIANY Ściany budynku gimnazjum i sali gimnastycznej zewnętrzne i wewnętrzne murowane. Nie stwierdzono pęknięć ani zarysowań od dotychczasowych obciąŝeń. STROP Układ konstrukcyjny stropu poprzeczny. Nie stwierdzono zarysowań w strefach przypodporowych, pęknięć ani wykruszeń. DACH Dach budynku gimnazjum pokryty jest blachą trapezową. Konstrukcja dachu drewniana. Na dachu nie zauwaŝono uszkodzeń. Dach budynku sali gimnastycznej o konstrukcji Ŝelbetowej; nie stwierdzono pęknięć w strefach przypodporowych. POSADZKA Na posadzkach nie stwierdzono odspojeń pęknięć w strefach przyściennych, wybrzuszeń. We wszystkich pomieszczeniach nie stwierdzono zawilgoceń, odparzeń, zagrzybień. Stan techniczny pomieszczeń ocenia się jako bardzo dobry. STOLARKA OKIENNA I DRZWIOWA Stolarka okienna i drzwiowa zewnętrzna PVC. Stolarka drzwiowa wewnętrzna płycinowa. WYNIKI PRZEPROWADZONEJ ANALIZY TECHNICZNEJ Analizując stan techniczny konstrukcji, stan techniczny ścian, stropu i posadzek stwierdzono, Ŝe istnieje moŝliwość przeprowadzenia remontu kotłowni wraz z instalacją c.o. dla budynku gimnazjum i sali gimnastycznej w Rzuchowej. Stan techniczny budynku pozwala na wykonanie wyburzenia ściany w kotłowni w celu powiększenia otworu drzwiowego naleŝy jednak wykonać wzmocnienia nadproŝa z IPE200 wg projektu budowlanego. Przepisy ochrony p.poŝ. wymagają aby w kotłowni zamontować drzwi p.poŝ o odporności EI60. Wszystkie rury instalacji c.o. będą prowadzone w istniejących otworach w ścianach i stropach. Ewentualne nowe przebicia technolo- 37

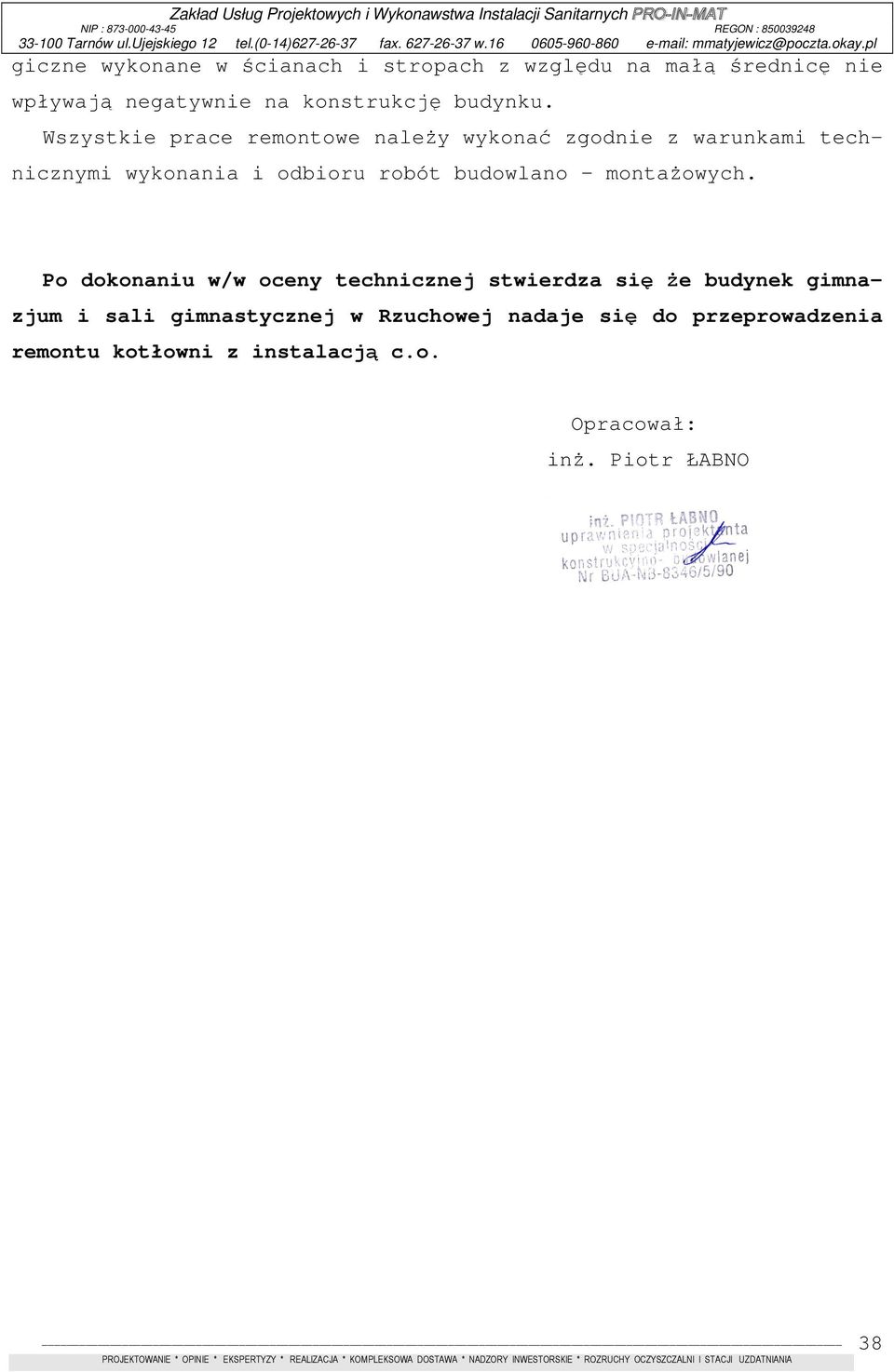

4 giczne wykonane w ścianach i stropach z względu na małą średnicę nie wpływają negatywnie na konstrukcję budynku. Wszystkie prace remontowe naleŝy wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Po dokonaniu w/w oceny technicznej stwierdza się Ŝe budynek gimnazjum i sali gimnastycznej w Rzuchowej nadaje się do przeprowadzenia remontu kotłowni z instalacją c.o. Opracował: inŝ. Piotr ŁABNO 38

5 BIOZ INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 39

6 1. Zakres robót Inwestycja, dla której opracowano niniejszą informacje obejmuje remont kotłowni gazowej o mocy Q=300kW oraz instalacji c.o. dla budynku gimnazjum i sali gimnastycznej w Rzuchowej. 2. Istniejące obiekty budowlane - budynek szkoły podstawowej, - budynek gimnazjum, - budynek przedszkola, - stołówka szkolna, - sala gimnastyczna. Istniejące obiekty zlokalizowane są na działce 94/2 w Rzuchowej, gm. Pleśna. 3. Przewidywane zagroŝenia podczas realizacji robót Podczas realizacji w/w zadania będą zatrudnione następujące grupy zawodowe, które naraŝone są na wystąpienie następujących zagroŝeń: Monter instalacji gazowej, pomocnik montera upadek z wysokości, potknięcie się, poślizgnięcie na płaszczyźnie, uderzenie przez środki materialne, zetknięcie z uszkodzonym urządzeniem elektrycznym; Operator sprzętu - upadek, potknięcie się, uderzenie elementem maszyny, poraŝenie prądem, Kierowca samochodu cięŝarowego, dostawczego, osobowego - upadek, potknięcie się, poślizgnięcie, uderzenie elementem samochodu lub transportowanym materiałem, kolizja drogowa; Spawacz - upadek z wysokości, uderzenie środkami materialnymi, poparzenie ogniem, potknięcie się, poślizgnięcie, zaprószenie oczu, napromieniowanie oczu; InŜynier budowy, kierownik robót, majster budowy - upadek, potknięcie, upadek ze schodów, poślizgnięcie na płaszczyźnie, uderzenie przez środki materialne, zetknięcie z uszkodzonym urządzeniem elektrycznym. Obszarem występowania tych zagroŝeń są miejsca prowadzenia robót i składowania materiałów. Czas występowania zagroŝeń pokrywać się będzie z terminem realizacji robót wynikających z zadania inwestycyjnego. 40

7 Skala występowania w/w zagroŝeń mieści się w akceptowalnej kategorii ryzyka. Informacja o wydzieleniu i oznaczeniu miejsc prowadzenia robót Miejsca prowadzenia robót naleŝy wydzielić i oznakować tablicami: - uwaga roboty budowlane - uwaga prace na wysokości Strefy niebezpieczne. Strefy niebezpieczne, w której istnieje zagroŝenie spadania z wysokości przedmiotów, ogradza się balustradami, składającymi się z deski krawęŝnikowej o wysokości 0.15m i poręczy ochronnej umieszczonej na wysokości 1.1m i oznakowuje w sposób uniemoŝliwiający dostęp osobom postronnym. Wolną przestrzeń pomiędzy deską krawęŝnikową a poręczą wypełnia się w sposób zabezpieczający pracowników przed upadkiem z wysokości, oświetla się i oznakowuje znakami ostrzegawczymi lub znakami zakazu. Strefa niebezpieczna w swym najmniejszym wymiarze liniowym liczonym od płaszczyzny obiektu budowlanego, nie moŝe wynosić mniej niŝ 1/10 wysokości, z której mogą spadać przedmioty, lecz nie mniej niŝ 6 m. 4. InstruktaŜ pracowników przy realizacji robót szczególnie niebezpiecznych - Wykonawca przed przystąpieniem do wykonywania robót, powinien opracować instrukcję bezpiecznego ich wykonania i zapoznać z nią pracowników w zakresie wykonywanych przez nich robót. - Pracownicy powinni być przeszkoleni w zakresie bezpieczeństwa i higieny pracy (szkolenie podstawowe, okresowe oraz instruktaŝ na stanowisku pracy) oraz powinni posiadać aktualne zaświadczenie lekarskie o braku przeciwwskazań do wykonywania danego rodzaju prac. Kopie tych dokumentów powinny być przechowywane w biurze budowy. - Pracownicy, zatrudnieni przez Inwestora, zobowiązani są do ścisłego przestrzegania przepisów zawartych w obowiązujących aktach normatywnych z zakresu bhp i p.poŝ. oraz innych przepisów szczegółowych obowiązujących na terenie zakładu pracy Inwestora, a w szczególności: 41

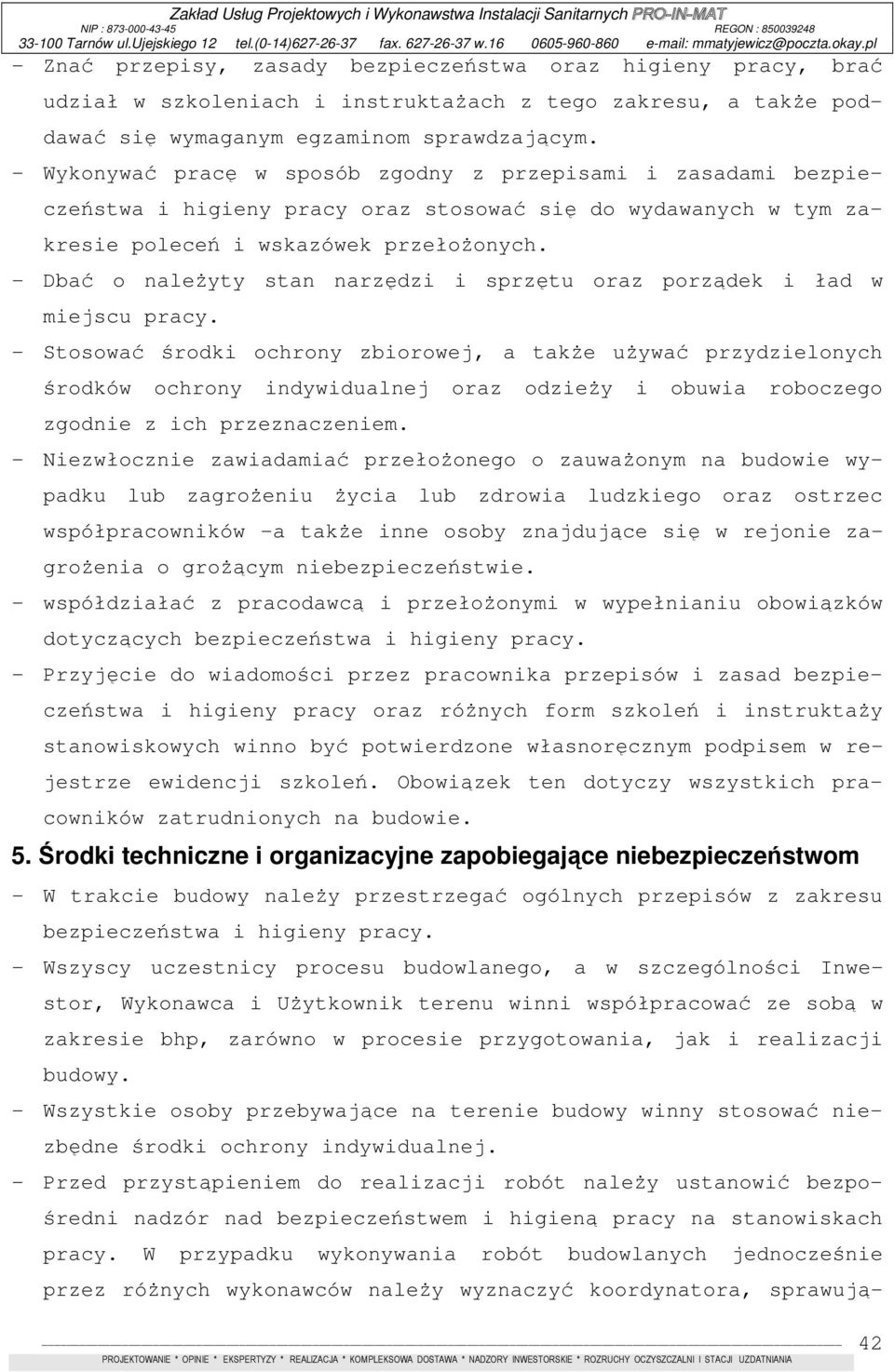

8 - Znać przepisy, zasady bezpieczeństwa oraz higieny pracy, brać udział w szkoleniach i instruktaŝach z tego zakresu, a takŝe poddawać się wymaganym egzaminom sprawdzającym. - Wykonywać pracę w sposób zgodny z przepisami i zasadami bezpieczeństwa i higieny pracy oraz stosować się do wydawanych w tym zakresie poleceń i wskazówek przełoŝonych. - Dbać o naleŝyty stan narzędzi i sprzętu oraz porządek i ład w miejscu pracy. - Stosować środki ochrony zbiorowej, a takŝe uŝywać przydzielonych środków ochrony indywidualnej oraz odzieŝy i obuwia roboczego zgodnie z ich przeznaczeniem. - Niezwłocznie zawiadamiać przełoŝonego o zauwaŝonym na budowie wypadku lub zagroŝeniu Ŝycia lub zdrowia ludzkiego oraz ostrzec współpracowników -a takŝe inne osoby znajdujące się w rejonie zagroŝenia o groŝącym niebezpieczeństwie. - współdziałać z pracodawcą i przełoŝonymi w wypełnianiu obowiązków dotyczących bezpieczeństwa i higieny pracy. - Przyjęcie do wiadomości przez pracownika przepisów i zasad bezpieczeństwa i higieny pracy oraz róŝnych form szkoleń i instruktaŝy stanowiskowych winno być potwierdzone własnoręcznym podpisem w rejestrze ewidencji szkoleń. Obowiązek ten dotyczy wszystkich pracowników zatrudnionych na budowie. 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom - W trakcie budowy naleŝy przestrzegać ogólnych przepisów z zakresu bezpieczeństwa i higieny pracy. - Wszyscy uczestnicy procesu budowlanego, a w szczególności Inwestor, Wykonawca i UŜytkownik terenu winni współpracować ze sobą w zakresie bhp, zarówno w procesie przygotowania, jak i realizacji budowy. - Wszystkie osoby przebywające na terenie budowy winny stosować niezbędne środki ochrony indywidualnej. - Przed przystąpieniem do realizacji robót naleŝy ustanowić bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy. W przypadku wykonywania robót budowlanych jednocześnie przez róŝnych wykonawców naleŝy wyznaczyć koordynatora, sprawują- 42

9 cego nadzór nad bezpieczeństwem wszystkich zatrudnionych na budowie pracowników. - W widocznym miejscu winna wisieć tablica informacyjna budowy wraz z numerami telefonów: - Pogotowia Ratunkowego StraŜy PoŜarnej Policji SłuŜb Ratunkowych (tel. kom.) Przepisy związane - Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane ( Dz. U. nr 207 z 2003 r. poz. 2016, z późniejszymi zmianami ). - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych ( Dz. U. nr 47 z 2003 r. po. 410 ). - Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy ( jednolity tekst Dz. U. Nr 169 z 2003 r. Poz ). - Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych ( Dz. U. nr 118 z 2001 r. poz ). - Rozporządzenie Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych ( Dz. U. nr 47 z 999 r. Poz. 912 ). - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1966 r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy ( Dz. U. nr 62 z 1966 r. Poz. 285 ). - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1966 r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej ( Dz. U. nr 62 z 1966 r. poz. 287 ). - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1966 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby ( Dz. U. nr 62 z 1996 r. poz. 288 ). - Rozporządzenie Ministra Zdrowia i Opieki Społecznej z dnia 30 maja 1966 r. w sprawie przeprowadzenia badań lekarskich pracowników, 43

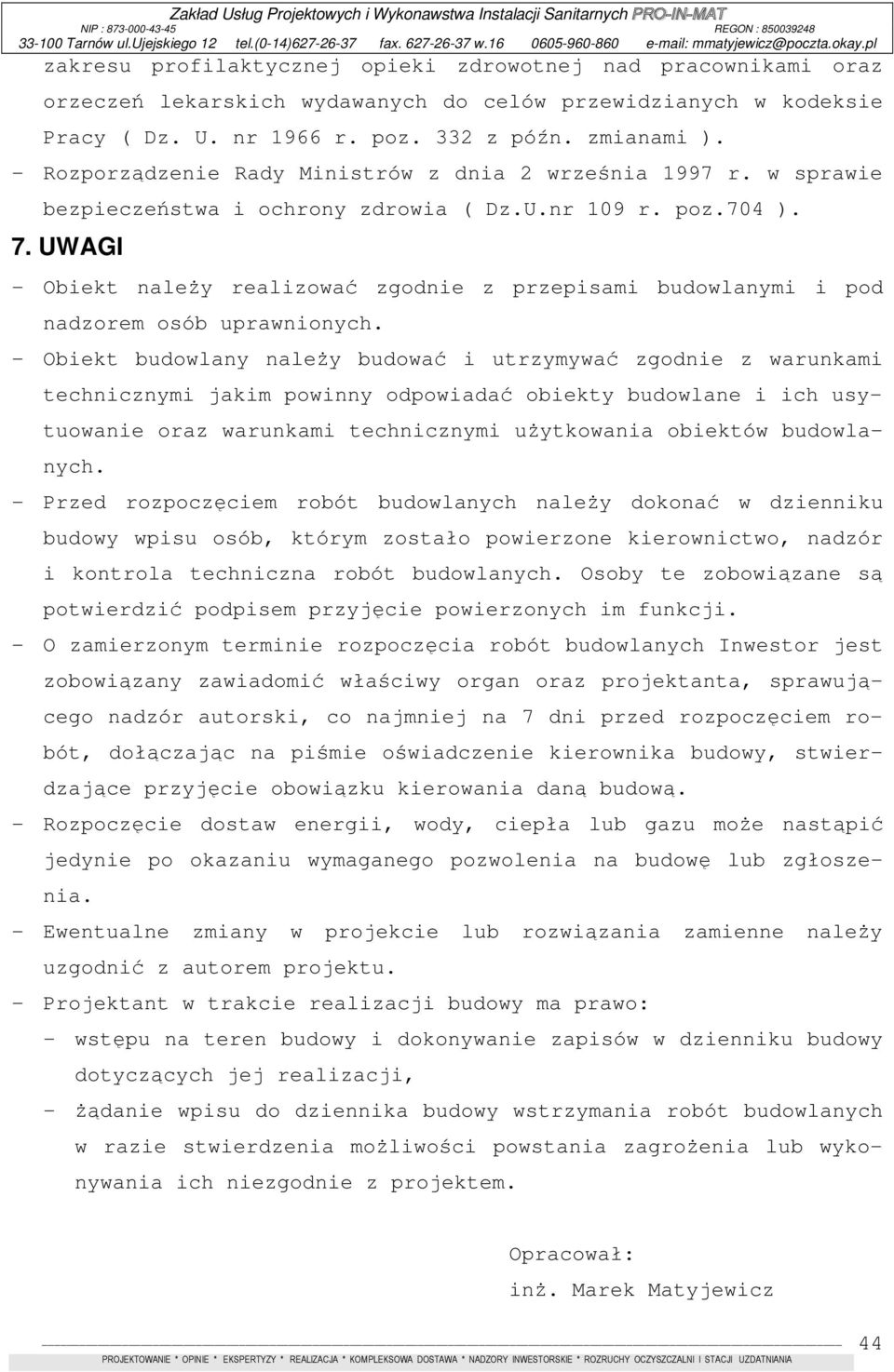

10 zakresu profilaktycznej opieki zdrowotnej nad pracownikami oraz orzeczeń lekarskich wydawanych do celów przewidzianych w kodeksie Pracy ( Dz. U. nr 1966 r. poz. 332 z późn. zmianami ). - Rozporządzenie Rady Ministrów z dnia 2 września 1997 r. w sprawie bezpieczeństwa i ochrony zdrowia ( Dz.U.nr 109 r. poz.704 ). 7. UWAGI - Obiekt naleŝy realizować zgodnie z przepisami budowlanymi i pod nadzorem osób uprawnionych. - Obiekt budowlany naleŝy budować i utrzymywać zgodnie z warunkami technicznymi jakim powinny odpowiadać obiekty budowlane i ich usytuowanie oraz warunkami technicznymi uŝytkowania obiektów budowlanych. - Przed rozpoczęciem robót budowlanych naleŝy dokonać w dzienniku budowy wpisu osób, którym zostało powierzone kierownictwo, nadzór i kontrola techniczna robót budowlanych. Osoby te zobowiązane są potwierdzić podpisem przyjęcie powierzonych im funkcji. - O zamierzonym terminie rozpoczęcia robót budowlanych Inwestor jest zobowiązany zawiadomić właściwy organ oraz projektanta, sprawującego nadzór autorski, co najmniej na 7 dni przed rozpoczęciem robót, dołączając na piśmie oświadczenie kierownika budowy, stwierdzające przyjęcie obowiązku kierowania daną budową. - Rozpoczęcie dostaw energii, wody, ciepła lub gazu moŝe nastąpić jedynie po okazaniu wymaganego pozwolenia na budowę lub zgłoszenia. - Ewentualne zmiany w projekcie lub rozwiązania zamienne naleŝy uzgodnić z autorem projektu. - Projektant w trakcie realizacji budowy ma prawo: - wstępu na teren budowy i dokonywanie zapisów w dzienniku budowy dotyczących jej realizacji, - Ŝądanie wpisu do dziennika budowy wstrzymania robót budowlanych w razie stwierdzenia moŝliwości powstania zagroŝenia lub wykonywania ich niezgodnie z projektem. Opracował: inŝ. Marek Matyjewicz 44
