15-CA45EDC INSTRUKCJA

Transkrypt

1 15-CA45EDC INSTRUKCJA

2 OPIS Kamera 15-CA45EDC jest kamerą typu Dzień/Noc (wbudowany przesuwny filtr ICR automatycznie przełączający tryb pracy kolor w monochromatyczny przy spadku oświetlenia) o najwyższej rozdzielczości (high resolution). Kamera ma dwa niezależne wyjścia wideo (BNC oraz RJ45) jak również najbardziej zaawansowany system redukcji zakłóceń (DNR - Digital Noise Reduction). System DNR w sposób bardzo istotny zmniejsza pojawiające się zakłócenia przy słabym oświetleniu (zwłaszcza przy włączonej funkcji AGC). PODSTAWOWE ZALETY Przetwornik 1/3 SONY SUPER HAD CCD oraz HITACHI HQ1 DSP Niski pobór prądu Dualne zasilanie (12VDC lub 24VAC) Bardzo wysoka czułość Bardzo szybki tryb balansu bieli Wbudowany system DSS-DIGITAL SLOW SHUTTER Wbudowany system DNR-DIGITAL NOISE REDUCTION Dwa typy wyjść wideo (RJ45 do bezpośredniego podłączenia skrętki) Montaż C/CS oraz funkcja BACK FOCUS ADJUSTABLE Funkcja Dzień/Noc (przesuwny filtr ICR)

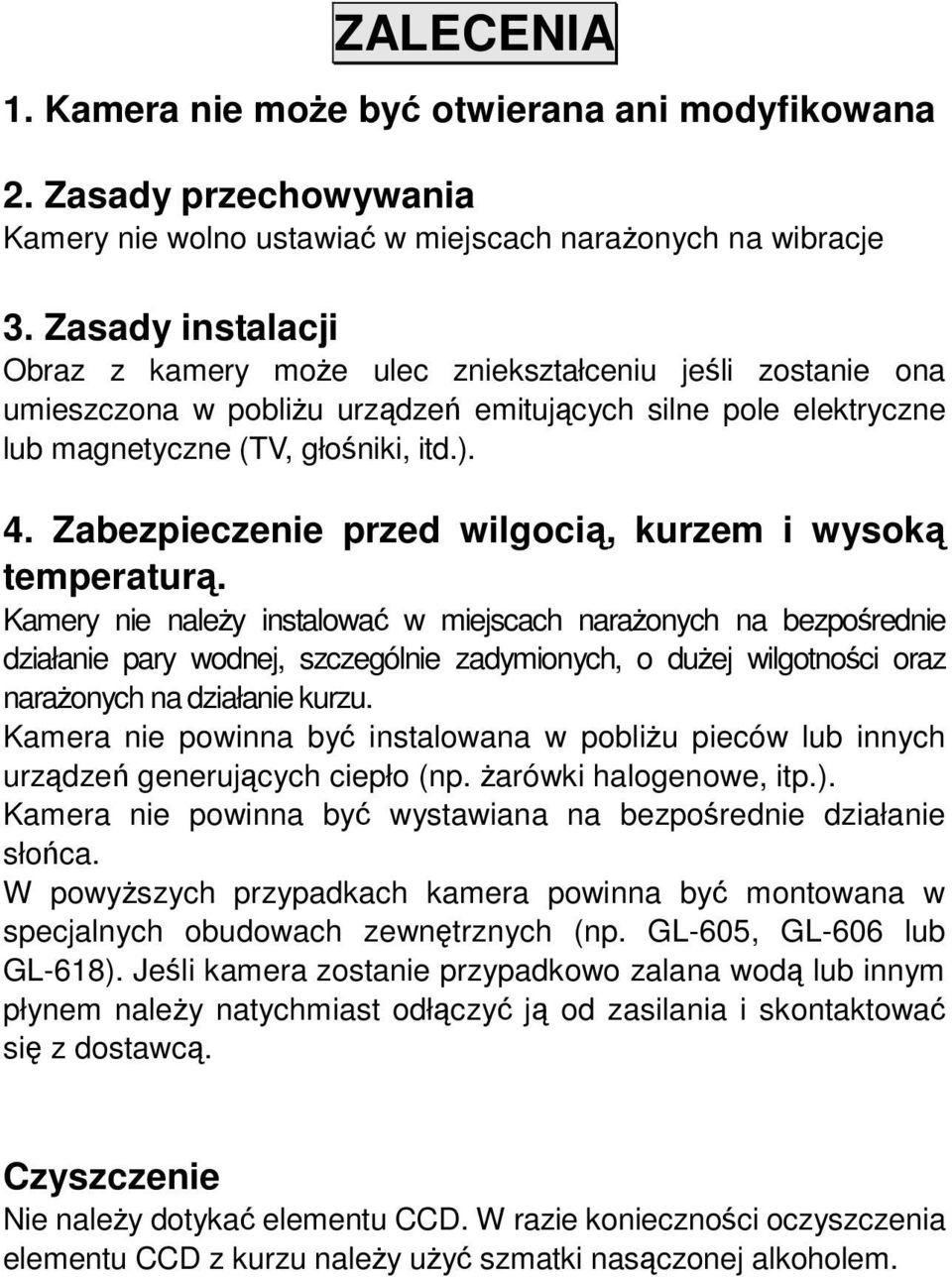

3 ZALECENIA 1. Kamera nie może być otwierana ani modyfikowana 2. Zasady przechowywania Kamery nie wolno ustawiać w miejscach narażonych na wibracje 3. Zasady instalacji Obraz z kamery może ulec zniekształceniu jeśli zostanie ona umieszczona w pobliżu urządzeń emitujących silne pole elektryczne lub magnetyczne (TV, głośniki, itd.). 4. Zabezpieczenie przed wilgocią, kurzem i wysoką temperaturą. Kamery nie należy instalować w miejscach narażonych na bezpośrednie działanie pary wodnej, szczególnie zadymionych, o dużej wilgotności oraz narażonych na działanie kurzu. Kamera nie powinna być instalowana w pobliżu pieców lub innych urządzeń generujących ciepło (np. żarówki halogenowe, itp.). Kamera nie powinna być wystawiana na bezpośrednie działanie słońca. W powyższych przypadkach kamera powinna być montowana w specjalnych obudowach zewnętrznych (np. GL-605, GL-606 lub GL-618). Jeśli kamera zostanie przypadkowo zalana wodą lub innym płynem należy natychmiast odłączyć ją od zasilania i skontaktować się z dostawcą. Czyszczenie Nie należy dotykać elementu CCD. W razie konieczności oczyszczenia elementu CCD z kurzu należy użyć szmatki nasączonej alkoholem.

4 INSTALACJA Zakładanie obiektywu typu C/CS 1. Zdjąć pokrywkę zabezpieczającą 2. W przypadku zakładania obiektywu typu C należy najpierw wkręcić pierścień C 3. Bardzo starannie dopasować gwint obiektywu do gwintu kamery i powoli wkręcić obiektyw UWAGA: Kamera 15-CA45EDC ma oryginalnie gwint typu CS Zakładanie obiektywu z automatyką przysłony 4. Zdjąć pokrywkę zabezpieczającą 5. W przypadku zakładania obiektywu typu C należy najpierw wkręcić pierścień C 6. Bardzo starannie dopasować gwint obiektywu do gwintu kamery i powoli wkręcić obiektyw 7. Podłączyć przewód przysłony do wejścia znajdującego się z tyłu kamery Wejście AI P1 P2 P3 P4 Obiektyw sterowny DC DUMP- DUMP+ DRIVE+ DRIVE

5 Zasilanie 8. Należy upewnić się przed podłączeniem zasilania czy obiektyw został właściwie założony na kamerę (bezpośrednia ekspozycja elementu CCD może spowodować jego uszkodzenie). Użycie zasilacza innego niż stabilizowany może spowodować uszkodzenie kamery. Kamera może być zasilana 12VDC lub 24VAC. Podłączenie kamery 9. Połączyć wyjście Wideo i Audio kamery z odpowiednimi wejściami Wideo i Audio w monitorze lub rejestratorze. 10. Podłączyć zasilacz. 11. Ustawić obiektyw w celu osiągnięcia optymalnej jakości obrazu. PODSTAWOWE FUNKCJE

6 1. Gniazdo obiektywu AUTO IRIS (4-pin) Po podłączeniu obiektywu do gniazda otrzyma on sygnał sterowania DC oraz zasilanie. 2. Wyjście Wideo RJ45 Złącze RJ45 wbudowane w kamerze umożliwia bezpośrednie podłączenie przewodu CAT 5 (skrętka) i jest całkowicie niezależne od gniazda BNC (drugie gniazdo wyjściowe Wideo). W przypadku użycia odbiornika pasywnego odległość transmisji może wynieść 300m. 300m przewód UTP 3. Przełączniki DIP switch function 1. Przełącznik BLC : Kompensacja tylnego podświetlenia.

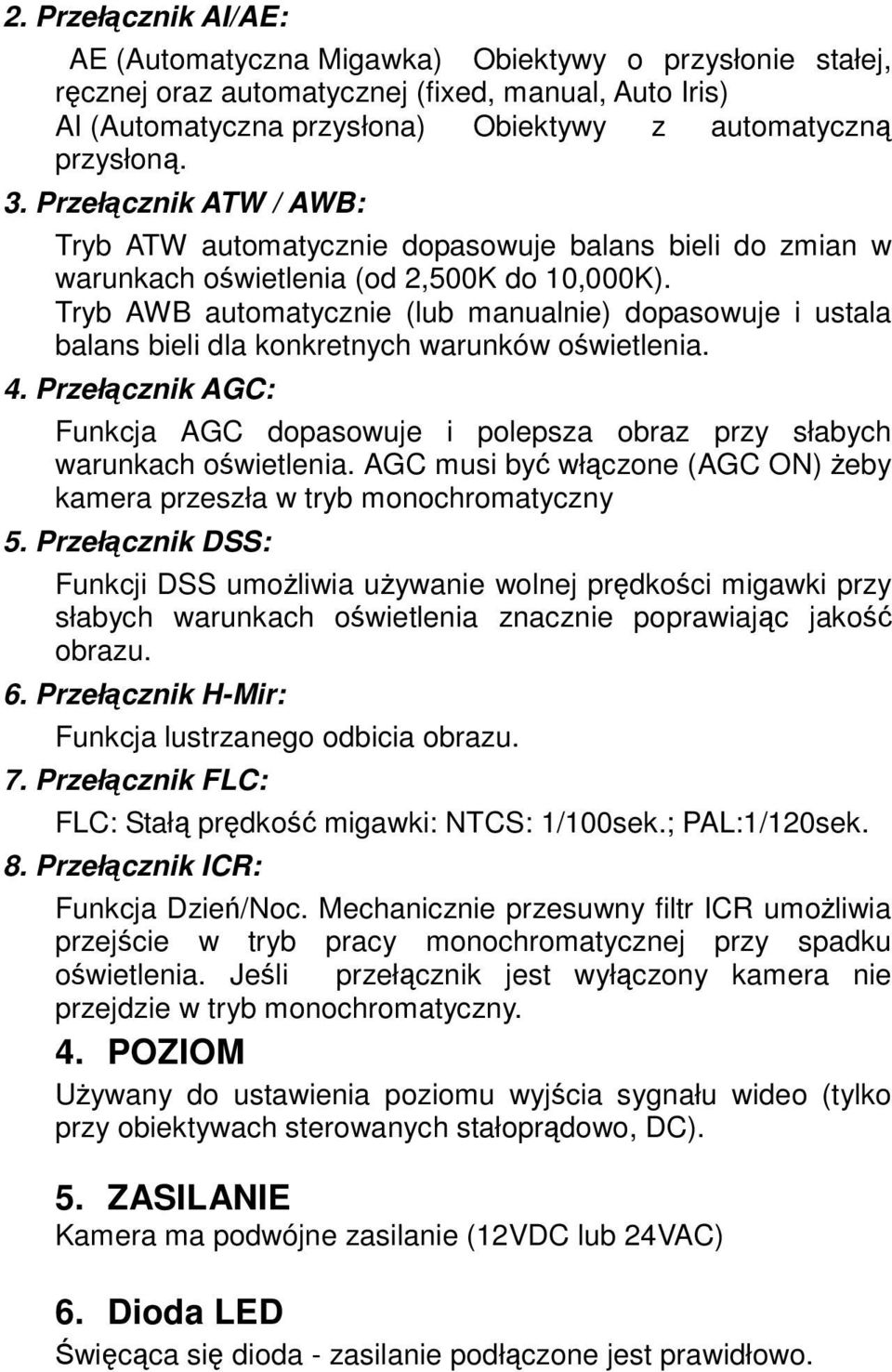

7 2. Przełącznik AI/AE: AE (Automatyczna Migawka) Obiektywy o przysłonie stałej, ręcznej oraz automatycznej (fixed, manual, Auto Iris) AI (Automatyczna przysłona) Obiektywy z automatyczną przysłoną. 3. Przełącznik ATW / AWB: Tryb ATW automatycznie dopasowuje balans bieli do zmian w warunkach oświetlenia (od 2,500K do 10,000K). Tryb AWB automatycznie (lub manualnie) dopasowuje i ustala balans bieli dla konkretnych warunków oświetlenia. 4. Przełącznik AGC: Funkcja AGC dopasowuje i polepsza obraz przy słabych warunkach oświetlenia. AGC musi być włączone (AGC ON) żeby kamera przeszła w tryb monochromatyczny 5. Przełącznik DSS: Funkcji DSS umożliwia używanie wolnej prędkości migawki przy słabych warunkach oświetlenia znacznie poprawiając jakość obrazu. 6. Przełącznik H-Mir: Funkcja lustrzanego odbicia obrazu. 7. Przełącznik FLC: FLC: Stałą prędkość migawki: NTCS: 1/100sek.; PAL:1/120sek. 8. Przełącznik ICR: Funkcja Dzień/Noc. Mechanicznie przesuwny filtr ICR umożliwia przejście w tryb pracy monochromatycznej przy spadku oświetlenia. Jeśli przełącznik jest wyłączony kamera nie przejdzie w tryb monochromatyczny. 4. POZIOM Używany do ustawienia poziomu wyjścia sygnału wideo (tylko przy obiektywach sterowanych stałoprądowo, DC). 5. ZASILANIE Kamera ma podwójne zasilanie (12VDC lub 24VAC) 6. Dioda LED Święcąca się dioda - zasilanie podłączone jest prawidłowo.

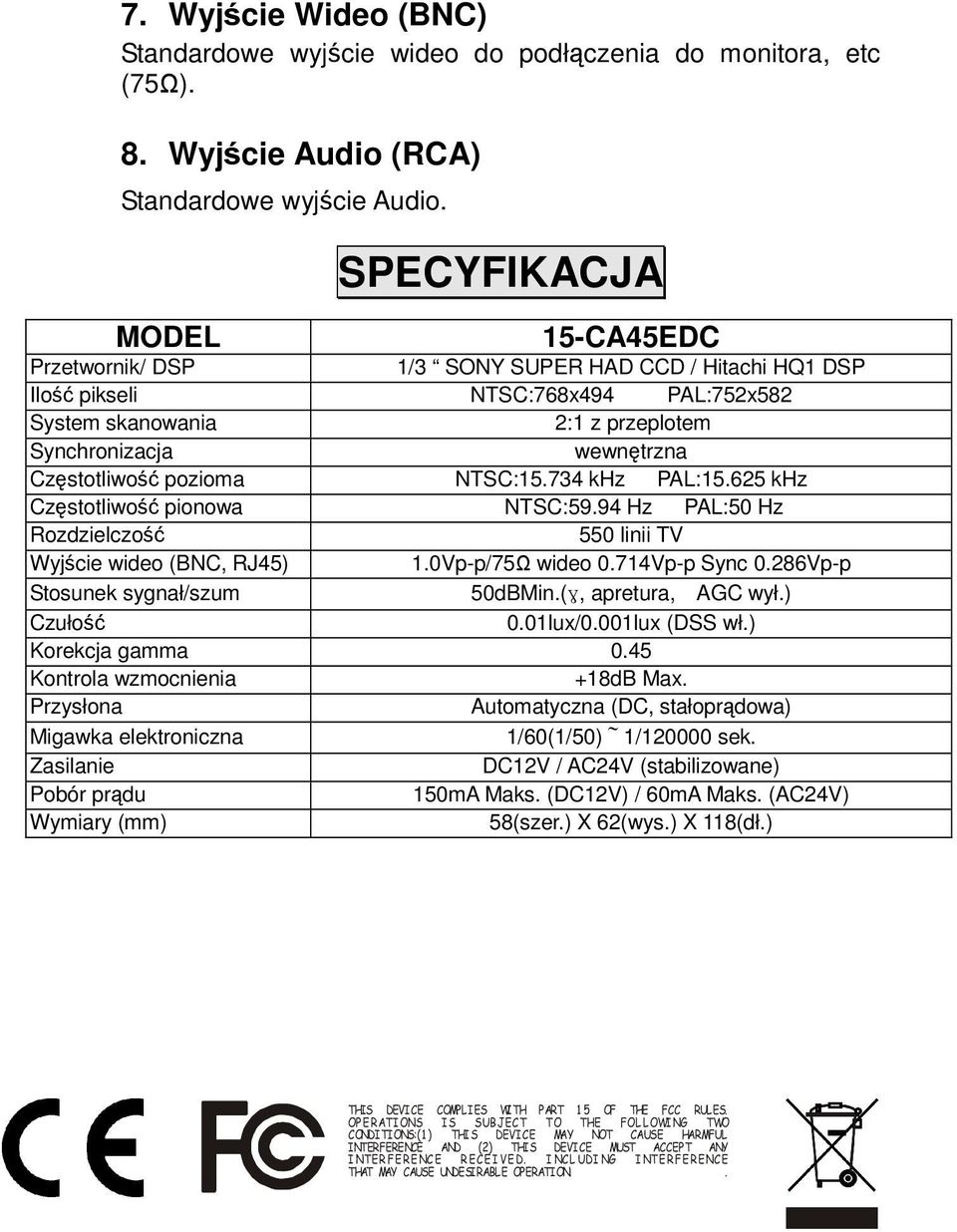

8 7. Wyjście Wideo (BNC) Standardowe wyjście wideo do podłączenia do monitora, etc (75Ω). 8. Wyjście Audio (RCA) Standardowe wyjście Audio. MODEL SPECYFIKACJA 15-CA45EDC Przetwornik/ DSP 1/3 SONY SUPER HAD CCD / Hitachi HQ1 DSP Ilość pikseli NTSC:768x494 PAL:752x582 System skanowania 2:1 z przeplotem Synchronizacja wewnętrzna Częstotliwość pozioma NTSC: khz PAL: khz Częstotliwość pionowa NTSC:59.94 Hz PAL:50 Hz Rozdzielczość 550 linii TV Wyjście wideo (BNC, RJ45) 1.0Vp-p/75Ω wideo 0.714Vp-p Sync 0.286Vp-p Stosunek sygnał/szum 50dBMin.(γ, apretura, AGC wył.) Czułość 0.01lux/0.001lux (DSS wł.) Korekcja gamma 0.45 Kontrola wzmocnienia +18dB Max. Przysłona Automatyczna (DC, stałoprądowa) Migawka elektroniczna 1/60(1/50)~1/ sek. Zasilanie DC12V / AC24V (stabilizowane) Pobór prądu 150mA Maks. (DC12V) / 60mA Maks. (AC24V) Wymiary (mm) 58(szer.) X 62(wys.) X 118(dł.) THIS DEVICE COMPLIES WITH PART 1 5 OF THE FCC RULES. OP ERATI ONS IS SUBJECT TO THE FOL L OWING TWO CONDITIONS:(1 ) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE AND (2) THIS DEVICE MUST ACCEPT ANY I NTER FERENC E R ECE I VE D. I NC L UDI NG I NTERFE RENC E THAT MAY CAUSE UNDESIRABLE OPERATION..
