SPECYFIKACJE TECHNICZNE DLA ROBÓT BUDOWLANYCH W OBIEKTACH KUBATUROWYCH ROBOTY REMONTOWE

Transkrypt

1 SPECYFIKACJE TECHNICZNE DLA ROBÓT BUDOWLANYCH W OBIEKTACH KUBATUROWYCH ROBOTY REMONTOWE Wymiana pokrycia dachowego wraz z remontem instalacji odgromowej, wykonaniem instalacji p.poż., wykonaniem robót ciesielskich oraz izolacyjnych Opracowanie: Roman Sobolewski 4.1. Roboty dekarskie 4.2. Roboty ciesielskie 4.3.Roboty izolacyjne 4.4. Roboty instalacyjne p.poż. 1

2 1.1.SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA B POKRYCIE DACHU 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru pokrycia dachu blachą dachówkopodobną powlekaną wraz z obróbkami blacharskimi powlekanymi Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie pokrycia dachu blachą dachówkopodobną powlekaną wraz z obróbkami blacharskimi powlekanymi. W skład tych robót wchodzi: B Pokrycie dachu. B Obróbki blacharskie B Rynny i rury spustowe Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. 2. Materiały 2.1. Wymagania ogólne Wszelkie materiały do wykonywania izolacji przeciwwilgociowych wg SST B Blacha stalowa ocynkowana biała wg PN-61/B-10245, PN-EN 10203: Blacha cynkowa grub 0,6 mm 2.4. Blacha dachówkopodobna powlekana Łączniki : wkręty do blach samogwintujące, uszczelki z bitumizowanej pianki poliuretanowej. 3. Sprzęt Roboty można wykonać ręcznie lub przy użyciu dowolnego typu sprzętu. 4. Transport Przewóz blachy dachówkopodobnej powlekanej środkiem transportu do tego dostosowanym przy przestrzeganiu przepisów ruchu drogowego oraz zasad bezpieczeństwa. 5. Wykonanie robót 2

3 5.1. Podkłady pod pokrycia z dachówek, płyt i blach Wymagania ogólne: a)równość powierzchni deskowania i łat powinna być taka, aby prześwit między nią a łatą kontrolną o długości 3,0 m był nie większy niż 5 mm w kierunku prostopadłym do spadku i nie większy niż 10 mm w kierunku równoległym, b)podkład powinien być zdylatowany w miejscach dylatacji konstrukcji, c)w podkładzie powinny być osadzone uchwyty do zawieszenia rynien. d)łaty do wykonania podkładu powinny mieć przekrój min.40x60 mm, e)łaty należy przybijać do krokwi jednym gwoździem; styki łat powinny znajdować się na krokwiach, f)rozstaw osiowy łat należy dostosować do rodzaju pokrycia, g)łaty i deski powinny spełniać wymagania zawarte w obowiązujących normach 5.4. Obróbki blacharskie obróbki blacharskie powinny być dostosowane do wielkości pochylenia połaci, roboty blacharskie z blachy stalowej cynkowanej można wykonywać o każdej porze roku, lecz w temperaturze nie niższej od 15 C. Robót nie można wykonywać na oblodzonych podłożach Rynny z blachy ocynkowanej powlekanej rynny powinny być wykonane z pojedynczych członów odpowiadających długości arkusza blachy i składany w elementy wieloczłonowe, powinny być łączone w złączach poziomych na zakład szerokości 40mm; złącza powinny być lutowane na całej długości, rynny powinny być mocowane do deskowania i krokwi uchwytami, rozstawionymi w odstępach nie większych niż 50 cm, spadki rynien regulować na uchwytach zgodnie z projektem, rynny powinny mieć wlutowane wpusty do rur spustowych, 5.4. Rury spustowe z blachy jw. rury spustowe powinny być wykonane z pojedynczych członów odpowiadających długości arkusza blachy i składany w elementy wieloczłonowe, powinny być łączone w złączach pionowych na rąbek pojedynczy leżący, a w złączach poziomych na zakład szerokości 40mm; złącza powinny być lutowane na całej długości, rury spustowe powinny być mocowane do ścian uchwytami, rozstawionymi w odstępach nie większych niż 3 m, uchwyty powinny być mocowane w sposób trwały przez wbicie trzpienia w spoiny muru lub osadzenie w zaprawie cementowej w wykutych gniazdach, rury spustowe odprowadzające wodę do kanalizacji powinny być wpuszczone do rury żeliwnej na głębokość kielicha. 6. Kontrola jakości 6.1. Materiały izolacyjne 3

4 a)wymagana jakość materiałów izolacyjnych powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równo rzędnym dokumentem. b)materiały izolacyjne dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowania. c)odbiór materiałów izolacyjnych powinien obejmować zgodność z dokumentacją projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy państwowej. d)nie dopuszcza się stosowania do robót materiałów izolacyjnych, których właściwości nie odpowiadają wymaganiom przedmiotowych norm. e)nie należy stosować również materiałów przeterminowanych (po okresie gwarancyjnym). f)wyniki odbiorów materiałów i wyrobów powinny być każdorazowo wpisywane do dziennika budowy. 7. Obmiar robót Jednostką obmiarową robót jest: dla robót B m2 pokrytej powierzchni, dla robót B m2 obróbek oraz B m wykonanych rynien lub rur spustowych. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez Inżyniera i sprawdzonych w naturze. 8. Odbiór robót 8.1. Odbiór podłoża badania podłoża należy przeprowadzać w trakcie odbioru częściowego, podczas suchej pogody, przed przystąpieniem do krycia połaci dachowych, sprawdzenie równości powierzchni podłoża (deskowania) należy przeprowadzać za pomocą łaty kontrolnej o długości 2 m lub za pomocą szablonu z podziałką milimetrową. Prześwit między sprawdzaną powierzchnią a łatą nie powinien przekroczyć 5 mm Odbiór robót pokrywczych Roboty pokrywcze, jako roboty zanikające, wymagają odbiorów częściowych. Badania w czasie odbioru częściowego należy przeprowadzać dla tych robót, do których dostęp później jest niemożliwy lub utrudniony. Odbiór częściowy powinien obejmować sprawdzenie: podłoża (deskowania i łat), jakości zastosowanych materiałów, dokładności wykonania poszczególnych warstw pokrycia, dokładności wykonania obróbek blacharskich i ich połączenia z pokryciem. Dokonanie odbioru częściowego powinno być potwierdzone wpisem do dziennika budowy. badania końcowe pokrycia należy przeprowadzać po zakończeniu robót, po deszczu. Podstawę do odbioru robót pokrywczych stanowią następujące dokumenty: dokumentacja techniczna, 4

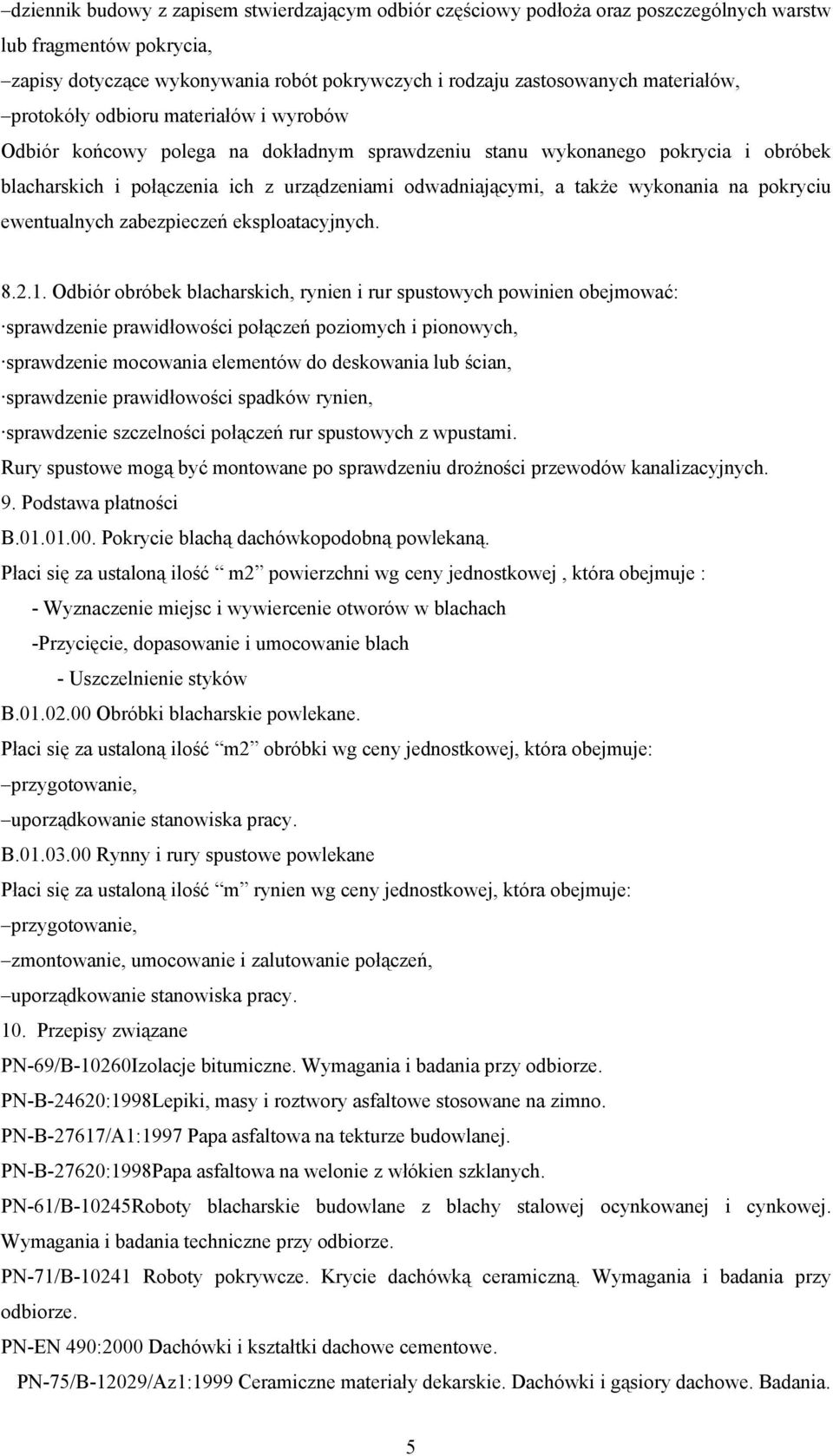

5 dziennik budowy z zapisem stwierdzającym odbiór częściowy podłoża oraz poszczególnych warstw lub fragmentów pokrycia, zapisy dotyczące wykonywania robót pokrywczych i rodzaju zastosowanych materiałów, protokóły odbioru materiałów i wyrobów Odbiór końcowy polega na dokładnym sprawdzeniu stanu wykonanego pokrycia i obróbek blacharskich i połączenia ich z urządzeniami odwadniającymi, a także wykonania na pokryciu ewentualnych zabezpieczeń eksploatacyjnych Odbiór obróbek blacharskich, rynien i rur spustowych powinien obejmować: sprawdzenie prawidłowości połączeń poziomych i pionowych, sprawdzenie mocowania elementów do deskowania lub ścian, sprawdzenie prawidłowości spadków rynien, sprawdzenie szczelności połączeń rur spustowych z wpustami. Rury spustowe mogą być montowane po sprawdzeniu drożności przewodów kanalizacyjnych. 9. Podstawa płatności B Pokrycie blachą dachówkopodobną powlekaną. Płaci się za ustaloną ilość m2 powierzchni wg ceny jednostkowej, która obejmuje : - Wyznaczenie miejsc i wywiercenie otworów w blachach -Przycięcie, dopasowanie i umocowanie blach - Uszczelnienie styków B Obróbki blacharskie powlekane. Płaci się za ustaloną ilość m2 obróbki wg ceny jednostkowej, która obejmuje: przygotowanie, uporządkowanie stanowiska pracy. B Rynny i rury spustowe powlekane Płaci się za ustaloną ilość m rynien wg ceny jednostkowej, która obejmuje: przygotowanie, zmontowanie, umocowanie i zalutowanie połączeń, uporządkowanie stanowiska pracy. 10. Przepisy związane PN-69/B-10260Izolacje bitumiczne. Wymagania i badania przy odbiorze. PN-B-24620:1998Lepiki, masy i roztwory asfaltowe stosowane na zimno. PN-B-27617/A1:1997 Papa asfaltowa na tekturze budowlanej. PN-B-27620:1998Papa asfaltowa na welonie z włókien szklanych. PN-61/B-10245Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-71/B Roboty pokrywcze. Krycie dachówką ceramiczną. Wymagania i badania przy odbiorze. PN-EN 490:2000 Dachówki i kształtki dachowe cementowe. PN-75/B-12029/Az1:1999 Ceramiczne materiały dekarskie. Dachówki i gąsiory dachowe. Badania. 5

6 1.2. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNY B ROBOTY CIESIELSKIE 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru łacenia dachu oraz wzmocnienia krokwi Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie więźby dachowej wraz z jej ołaceniem. B Łacenie dachu B Wzmocnienie więźby dachowej Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami i wytycznymi Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. 2. Materiały 2.1. Drewno Do konstrukcji drewnianych stosuje się drewno iglaste zabezpieczone przed szkodnikami biologicznymi i ogniem. Preparaty do nasycania drewna należy stosować zgodnie z instrukcją ITB Instrukcja techniczna w sprawie powierzchniowego zabezpieczenia drewna budowlanego przed szkodnikami biologicznymi i ogniem. Dla robót wymienionych w pozycjach: (1) B i B stosuje się drewno klasy K25 według następujących norm państwowych: PN-82/D Tarcica iglasta sortowana metodami wytrzymałościowymi. PN-B-03150:2000/Az1:2001. Konstrukcje drewniane. Obliczenia statyczne i projektowanie Wytrzymałości charakterystyczne drewna iglastego w MPa (megapaskale) podaje poniższa tabela. Oznaczenie Klasy drewna 6

7 K27 K33 Zginanie Rozciąganie wzdłuż włókien 0,75 0,75 Ściskanie wzdłuż włókien Ściskanie w poprzek włókien 7 7 Ścinanie wzdłuż włókien 3 3 Ścinanie w poprzek włókien 1,5 1, Dopuszczalne wady tarcicy Wady K33 K27 Sęki w strefie marginalnej do 1/4 1/4 do 1/2 Sęki na całym przekroju do 1/4 1/4 do 1/3 Skręt włókien do 7% do 10% Pęknięcia, pęcherze, zakorki i zbitki: a) głębokie b) czołowe 7

8 1/3 1/1 1/2 1/1 Zgnilizna niedopuszczalna Chodniki owadzie niedopuszczalne Szerokość słojów 4 mm 6 mm Oblina dwu krawędzi zajmująca do 1/4 szerokości lub długości dopuszczalna na długości Krzywizna podłużna a) płaszczyzn 30 mm dla grubości do 38 mm 10 mm dla grubości do 75 mm b) boków 10 mm dla szerokości do 75 mm 5 mm dla szerokości > 250 mm Wichrowatość 6% szerokości Krzywizna poprzeczna 4% szerokości Rysy, falistość rzazu dopuszczalna w granicach odchyłek grubości i szerokości elementu. Nierówność płaszczyzn płaszczyzny powinny być wzajemnie równoległe, boki prostopadłe, odchylenia w granicach odchyłek. Nieprostopadłość niedopuszczalna Wilgotność drewna stosowanego na elementy konstrukcyjne powinna wynosić nie więcej niż: dla konstrukcji na wolnym powietrzu 23% dla konstrukcji chronionych przed zawilgoceniem 20% Tolerancje wymiarowe tarcicy a) odchyłki wymiarowe desek powinny być nie większe: w długości: do + 50 mm lub do 20 mm dla 20% ilości w szerokości: do +3 mm lub do 1mm w grubości: do +1 mm lub do 1 mm 8

9 b) odchyłki wymiarowe bali jak dla desek c) odchyłki wymiarowe łat nie powinny być większe: dla łat o grubości do 50 mm: w grubości: +1 mm i 1 mm dla 20% ilości w szerokości: +2 mm i 1 mm dla 20% ilości dla łat o grubości powyżej 50 mm: w szerokości: +2 mm i 1 mm dla 20% ilości w grubości: +2 mm i 1 mm dla 20% ilości d) odchyłki wymiarowe krawędziaków na grubości i szerokości nie powinny być większe niż +3 mm i 2 mm. e) odchyłki wymiarowe belek na grubości i szerokości nie powinny być większe niż +3 mm i 2 mm Łączniki Gwoździe Należy stosować: gwoździe okrągłe wg BN-70/ Śruby Należy stosować: Śruby z łbem sześciokątnym wg PN-EN ISO 4014:2002 Śruby z łbem kwadratowym wg PN-88/M Nakrętki: Należy stosować: Nakrętki sześciokątne wg PN-EN-ISO 4034:2002 Nakrętki kwadratowe wg PN-88/M Podkładki pod śruby Należy stosować: Podkładki kwadratowe wg PN-59/M Wkręty do drewna Należy stosować: 9

10 Wkręty do drewna z łbem sześciokątnym wg PN-85/M Wkręty do drewna z łbem stożkowym wg PN-85/M Wkręty do drewna z łbem kulistym wg PN-85/M Środki ochrony drewna Do ochrony drewna przed grzybami, owadami oraz zabezpieczające przed działaniem ognia powinny być stosowane wyłącznie środki dopuszczone do stosowania decyzją nr 2/ITB-ITD/87 z r. a)środki do ochrony przed grzybami i owadami b)środki do zabezpieczenia przed sinizną i pleśnieniem c)środki zabezpieczające przed działaniem ognia Składowanie materiałów i konstrukcji Materiały i elementy z drewna powinny być składowane na poziomym podłożu utwardzonym lub odizolowanym od elementów warstwą folii. Elementy powinny być składowane w pozycji poziomej na podkładkach rozmieszczonych w taki sposób aby nie powodować ich deformacji. Odległość składowanych elementów od podłoża nie powinna być mniejsza od 20 cm Łączniki i materiały do ochrony drewna należy składować w oryginalnych opakowaniach w zamkniętych pomieszczeniach magazynowych, zabezpieczających przed działaniem czynników atmosferycznych Badania na budowie Każda partia materiału dostarczona na budowę przed jej wbudowaniem musi uzyskać akceptację Inżyniera. Materiały uzyskane z rozbiórki przeznaczone do ponownego wbudowania kwalifikuje Inżynier. Odbiór materiałów z ewentualnymi zaleceniami szczegółowymi potwierdza Inżynier wpisem do dziennika budowy. 3. Sprzęt Do transportu i montażu konstrukcji należy używać dowolnego sprzętu. sprzęt pomocniczy powinien być przechowywany w zamykanych pomieszczeniach. stanowisko robocze powinno być urządzone zgodnie z przepisami bhp i przeciwpożarowymi, zabezpieczone od wpływów atmosferycznych, oświetlone z dostateczną wentylacją. Stanowisko robocze powinno być odebrane przez Inżyniera. 4. Transport Materiały i elementy mogą być przewożone dowolnymi środkami transportu. Podczas transportu materiały i elementy konstrukcji powinny być zabezpieczone przed uszkodzeniami lub utratą stateczności. Sposób składowania wg punktu Wykonanie robót 5.1. Roboty należy prowadzić zgodnie z dokumentacją techniczną przy udziale środków, które zapewnią osiągnięcie projektowanej wytrzymałości, układu geometrycznego i wymiarów konstrukcji. 10

11 5.2. Więźba dachowa Przekroje i rozmieszczenie elementów powinno być zgodne z dokumentacją techniczną Przy wykonywaniu jednakowych elementów należy stosować wzorniki z ostruganych desek lub ze sklejki. Dokładność wykonania wzornika powinna wynosić do 1 mm Długość elementów wykonanych według wzornika nie powinny różnić się od projektowanych więcej jak 0,5 mm Dopuszcza się następujące odchyłki: w rozstawie belek lub krokwi: do 2 cm w osiach rozstawu belek do 1 cm w osiach rozstawu krokwi w długości elementu do 20 m w odległości między węzłami do 5 mm w wysokości do 10 mm Elementy więźby dachowej stykające się z murem lub betonem powinny być w miejscach styku odizolowane jedną warstwą papy Łacenie połaci dachowych Wymiary łat 40 x 60 mm Łaty układać stroną dordzeniową ku dołowi i przybijać minimum dwoma gwoździami. Długość gwoździ powinna być co najmniej 2.5 raza większa od grubości łat Rozstaw łat 50 cm. 5.4.Wzmocnienie deskami krokwi Podstemplowanie konstrukcji wraz z wyprostowaniem ugiętych lub pękniętych elementów Wybranie materiału oraz wymierzenie i przycięcie na miarę Montaż konstrukcji wzmacniającej z wykonaniem połączeń Rozebranie podstemplowania 6. Kontrola jakości robót Kontrola jakości polega na sprawdzeniu zgodności wykonania robót z projektem oraz wymaganiami podanymi w punkcie 5. Roboty podlegają odbiorowi. 7. Obmiar robót Jednostkami obmiaru są: Dla pozycji B ilość m2 wykonanego łacenia. Dla pozycji B ilość m3 konstrukcji więźby dachowej. 8. Odbiór robót Wszystkie roboty objęte B podlegają zasadom odbioru robót zanikających. 9. Podstawa płatności 11

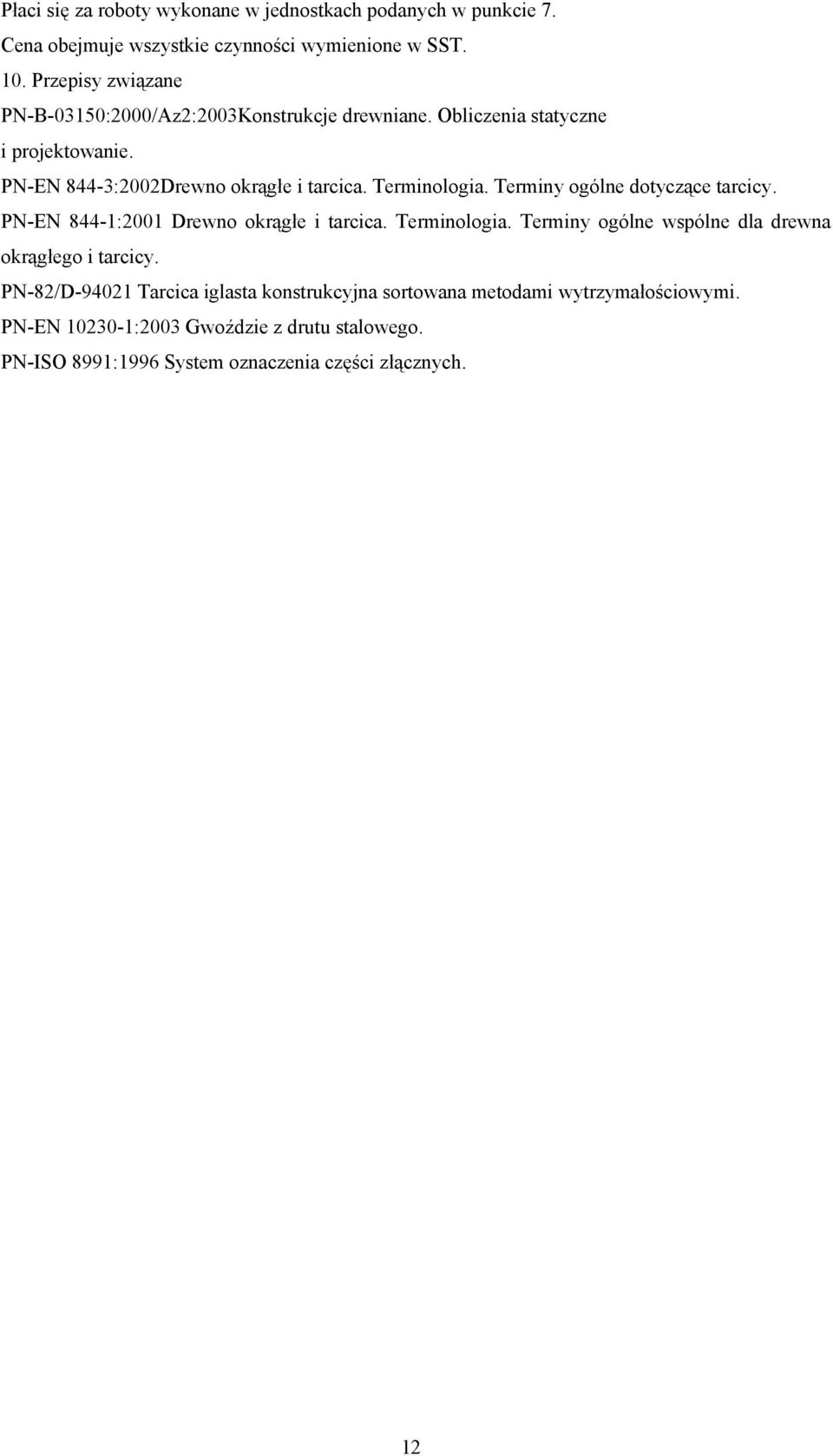

12 Płaci się za roboty wykonane w jednostkach podanych w punkcie 7. Cena obejmuje wszystkie czynności wymienione w SST. 10. Przepisy związane PN-B-03150:2000/Az2:2003Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-EN 844-3:2002Drewno okrągłe i tarcica. Terminologia. Terminy ogólne dotyczące tarcicy. PN-EN 844-1:2001 Drewno okrągłe i tarcica. Terminologia. Terminy ogólne wspólne dla drewna okrągłego i tarcicy. PN-82/D Tarcica iglasta konstrukcyjna sortowana metodami wytrzymałościowymi. PN-EN :2003 Gwoździe z drutu stalowego. PN-ISO 8991:1996 System oznaczenia części złącznych. 12

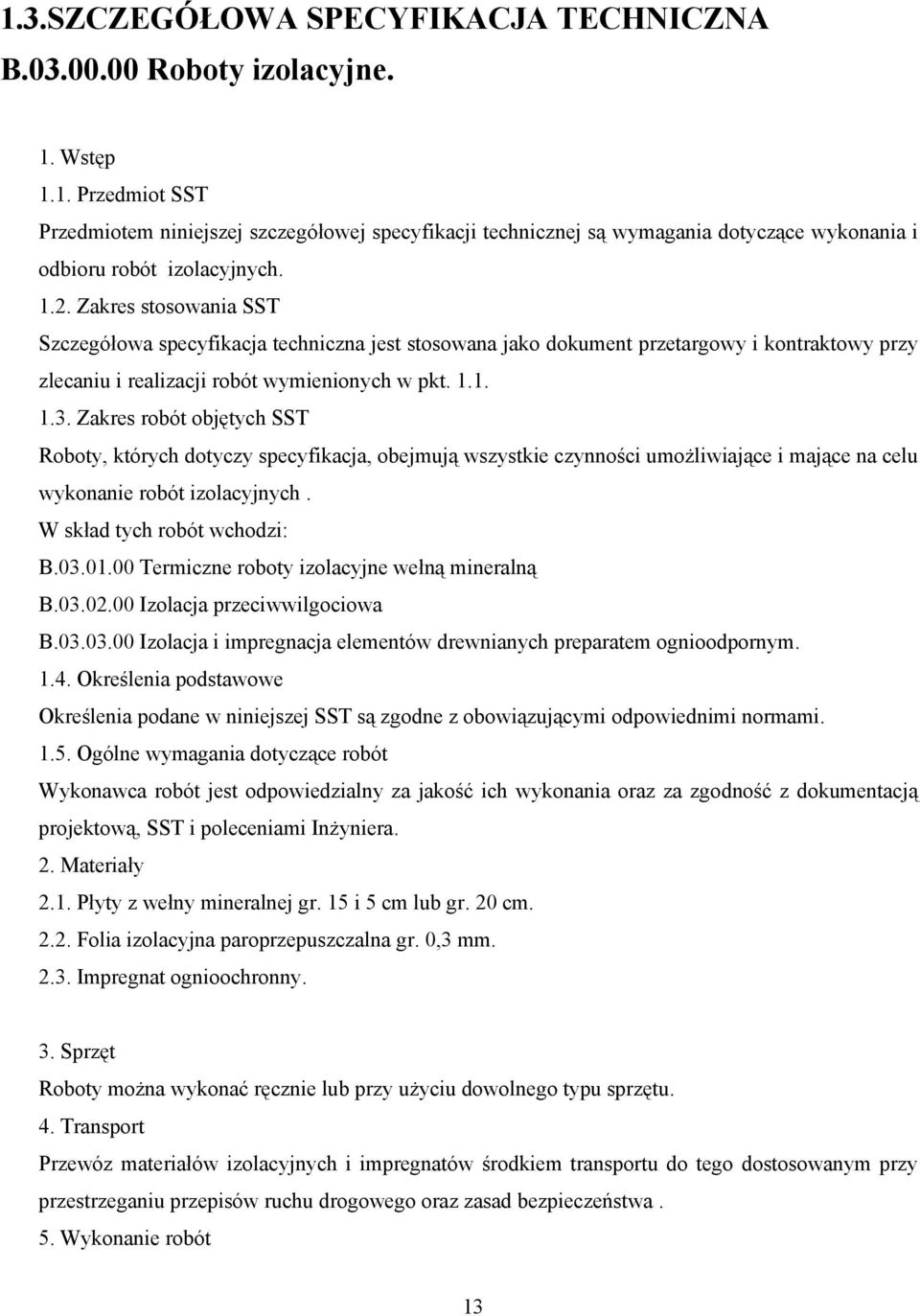

13 1.3.SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA B Roboty izolacyjne. 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót izolacyjnych Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót izolacyjnych. W skład tych robót wchodzi: B Termiczne roboty izolacyjne wełną mineralną B Izolacja przeciwwilgociowa B Izolacja i impregnacja elementów drewnianych preparatem ognioodpornym Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. 2. Materiały 2.1. Płyty z wełny mineralnej gr. 15 i 5 cm lub gr. 20 cm Folia izolacyjna paroprzepuszczalna gr. 0,3 mm Impregnat ognioochronny. 3. Sprzęt Roboty można wykonać ręcznie lub przy użyciu dowolnego typu sprzętu. 4. Transport Przewóz materiałów izolacyjnych i impregnatów środkiem transportu do tego dostosowanym przy przestrzeganiu przepisów ruchu drogowego oraz zasad bezpieczeństwa. 5. Wykonanie robót 13

14 5.1.Izolacja termiczna z płyt z wełny mineralnej Wymagania ogólne : a). izolację wykonać pomiędzy istniejącymi belkami stropu poddasza, b). ułożenie płyt z wełny mineralnej z dwóch warstw ( warstwy gr. 15 i 5 cm ) mijankowo. c). płyty z wełny mineralnej do stosowania ociepleń poddaszy, d). parametry podstawowe : - szerokość 600 mm, - długość 1000 mm, - grubość 15 i 5 cm, - współczynnik przewodzenia ciepła λd=0,036 W/mK, - obciążenie charakterystyczne ciężarem własnym 0,50 kn/m3, - klasa reakcji na ogień : A1 wyrób niepalny - RD opór cieplny przy gr. 15 cm 4,15 m2k/w - RD opór cieplny przy gr. 5 cm 1,35 m2k/w 5.2. Folia izolacyjna budowlana gr. 0,3 mm. Właściwości techniczne wyrobu: Reakcja na ogień: klasa E (PN-EN :2004) Wodoszczelność: wodoszczelna przy ciśnieniu 60 kpa (PN-EN metoda B) Wytrzymałość na rozdzieranie (gwoździem): (PN-EN :2001) - wzdłuż 100 N - w poprzek 110 N Wytrzymałość złącza: (PN-EN :2002) - zakład podłużny 300 N/50 mm - zakład poprzeczny 300 N/50 mm Odporność na uderzenie: brak perforacji przy h=200 mm (PN-EN 12691:2006(U)) Właściwości mechaniczne przy rozciąganiu, maks. siła rozciągająca: (PN-EN :2002) - kierunek wzdłuż 350 N/50 mm - kierunek w poprzek 300 N/50 mm Właściwości mechaniczne przy rozciąganiu, wydłużenie: (PN-EN :2002) - kierunek wzdłuż 200 % - kierunek w poprzek 200 % Odporność na obciążenie statyczne: brak perforacji przy 20 kg (PN-EN 12730:2002 metoda B) Wodoszczelność po starzeniu sztucznym: wodoszczelna przy ciśnieniu 60 kpa (PN-EN 1296:2002, PN-EN 1928:2002 metoda B) Wodoszczelność po działaniu chemikaliów: wodoszczelna przy ciśnieniu 60 kpa (PN-EN 1847:2002, PN-EN 1928:2002 metoda B) 14

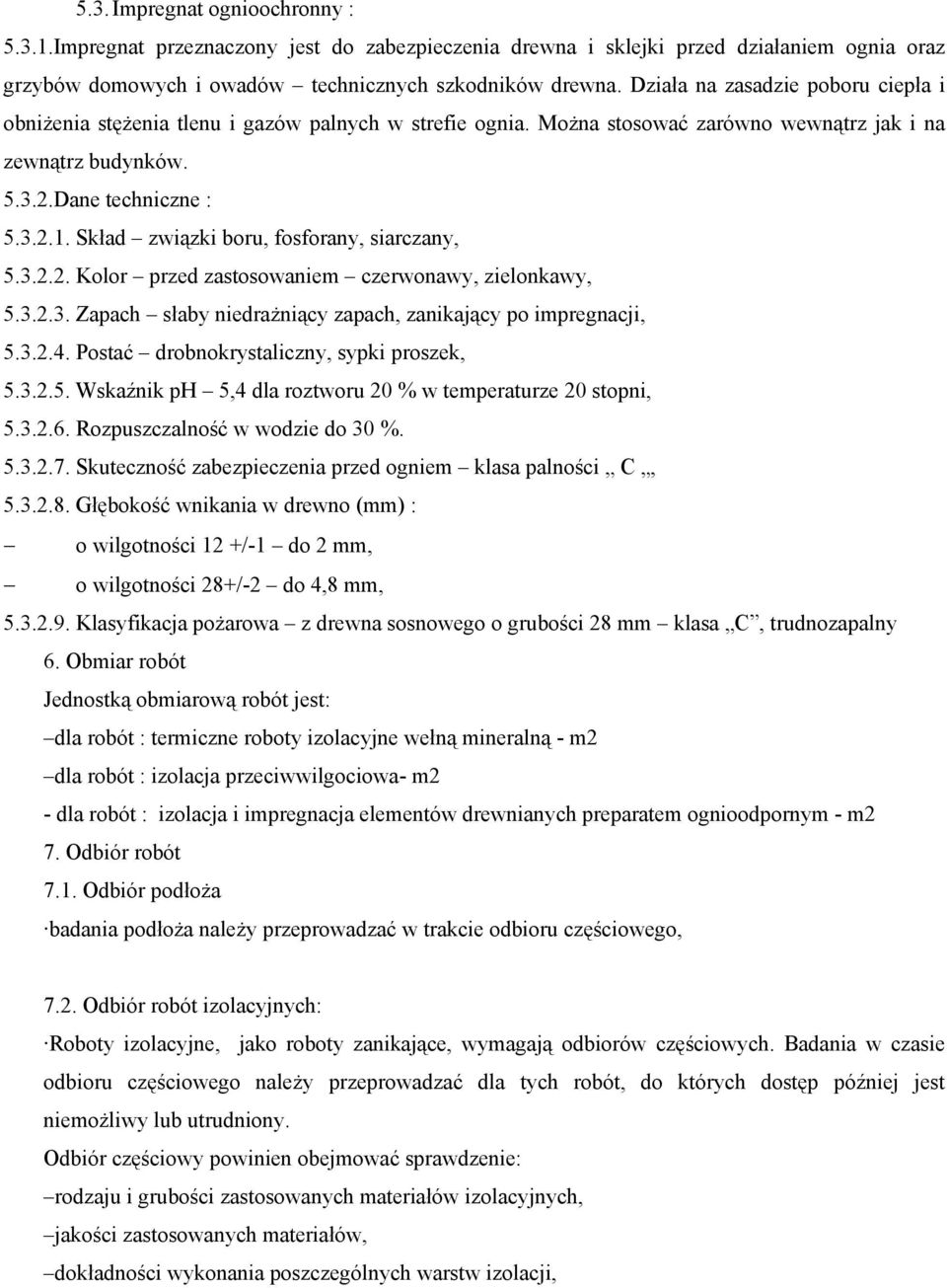

15 5.3. Impregnat ognioochronny : Impregnat przeznaczony jest do zabezpieczenia drewna i sklejki przed działaniem ognia oraz grzybów domowych i owadów technicznych szkodników drewna. Działa na zasadzie poboru ciepła i obniżenia stężenia tlenu i gazów palnych w strefie ognia. Można stosować zarówno wewnątrz jak i na zewnątrz budynków Dane techniczne : Skład związki boru, fosforany, siarczany, Kolor przed zastosowaniem czerwonawy, zielonkawy, Zapach słaby niedrażniący zapach, zanikający po impregnacji, Postać drobnokrystaliczny, sypki proszek, Wskaźnik ph 5,4 dla roztworu 20 % w temperaturze 20 stopni, Rozpuszczalność w wodzie do 30 % Skuteczność zabezpieczenia przed ogniem klasa palności C, Głębokość wnikania w drewno (mm) : o wilgotności 12 +/-1 do 2 mm, o wilgotności 28+/-2 do 4,8 mm, Klasyfikacja pożarowa z drewna sosnowego o grubości 28 mm klasa C, trudnozapalny 6. Obmiar robót Jednostką obmiarową robót jest: dla robót : termiczne roboty izolacyjne wełną mineralną - m2 dla robót : izolacja przeciwwilgociowa- m2 - dla robót : izolacja i impregnacja elementów drewnianych preparatem ognioodpornym - m2 7. Odbiór robót 7.1. Odbiór podłoża badania podłoża należy przeprowadzać w trakcie odbioru częściowego, 7.2. Odbiór robót izolacyjnych: Roboty izolacyjne, jako roboty zanikające, wymagają odbiorów częściowych. Badania w czasie odbioru częściowego należy przeprowadzać dla tych robót, do których dostęp później jest niemożliwy lub utrudniony. Odbiór częściowy powinien obejmować sprawdzenie: rodzaju i grubości zastosowanych materiałów izolacyjnych, jakości zastosowanych materiałów, dokładności wykonania poszczególnych warstw izolacji,

16 dokładności wykonania ułożenia izolacji, Dokonanie odbioru częściowego powinno być potwierdzone wpisem do dziennika budowy. Podstawę do odbioru robót izolacyjnych stanowią następujące dokumenty: dokumentacja techniczna, dziennik budowy z zapisem stwierdzającym odbiór częściowy podłoża oraz poszczególnych warstw lub fragmentów izolacji, zapisy dotyczące wykonywania robót izolacyjnych i rodzaju zastosowanych materiałów, protokóły odbioru materiałów i wyrobów Odbiór końcowy polega na dokładnym sprawdzeniu stanu wykonanego izolacji. 8. Podstawa płatności B Termiczne roboty izolacyjne wełną mineralną Płaci się za ustaloną ilość m2 powierzchni wg ceny jednostkowej, która obejmuje : - Wykonanie izolacji z wełny mineralnej gr.15 i 5 cm. B Izolacja przeciwwilgociowa Płaci się za ustaloną ilość m2 obróbki wg ceny jednostkowej, która obejmuje: przygotowanie, - ułożenie, uporządkowanie stanowiska pracy. B Izolacja przeciwwilgociowa Płaci się za ustaloną ilość m rynien wg ceny jednostkowej, która obejmuje: przygotowanie, zmontowanie, umocowanie i zalutowanie połączeń, uporządkowanie stanowiska pracy. 9. Przepisy związane PN-69/B-10260Izolacje bitumiczne. Wymagania i badania przy odbiorze. PN-B-24620:1998Lepiki, masy i roztwory asfaltowe stosowane na zimno. PN-B-27617/A1:1997 Papa asfaltowa na tekturze budowlanej. PN-B-27620:1998Papa asfaltowa na welonie z włókien szklanych. PN-61/B-10245Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-71/B Roboty pokrywcze. Krycie dachówką ceramiczną. Wymagania i badania przy odbiorze. PN-EN 490:2000 Dachówki i kształtki dachowe cementowe. PN-75/B-12029/Az1:1999 Ceramiczne materiały dekarskie. Dachówki i gąsiory dachowe. Badania.

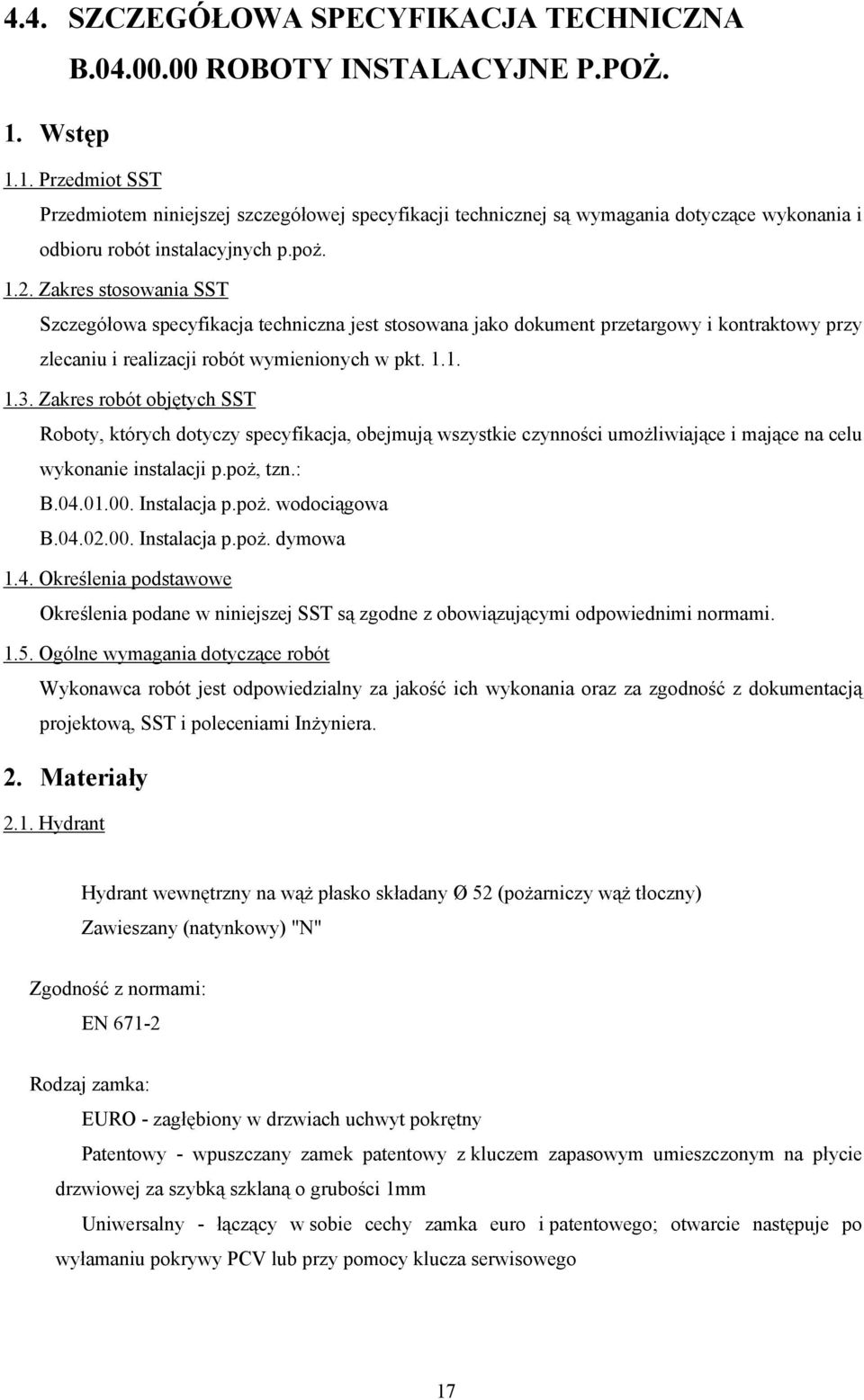

17 4.4. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA B ROBOTY INSTALACYJNE P.POŻ. 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót instalacyjnych p.poż Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie instalacji p.poż, tzn.: B Instalacja p.poż. wodociągowa B Instalacja p.poż. dymowa 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. 2. Materiały 2.1. Hydrant Hydrant wewnętrzny na wąż płasko składany Ø 52 (pożarniczy wąż tłoczny) Zawieszany (natynkowy) "N" Zgodność z normami: EN Rodzaj zamka: EURO - zagłębiony w drzwiach uchwyt pokrętny Patentowy - wpuszczany zamek patentowy z kluczem zapasowym umieszczonym na płycie drzwiowej za szybką szklaną o grubości 1mm Uniwersalny - łączący w sobie cechy zamka euro i patentowego; otwarcie następuje po wyłamaniu pokrywy PCV lub przy pomocy klucza serwisowego 17

18 Wersje Model Szerokość Wysokość Głębokość Średnica Długość zwijadła węża HW-52 N mm 700 mm 180 mm 350 mm 20 m Ciśnienie pracy: Minimalne: 0.2 MPa Maksymalne: 0.7 MPa kg Waga 25.5 Kolory: RAL 9010 (biały) - standard RAL 3000 (czerwony) - standard Inny - wg palety RAL (opcja) Wydajność:Q Nom = 150 l/min przy: P 0.2 MPa - WSP K = 110 dysza prądownicy Ø13 mm P 0.4 MPa - WSP K = 83 dysza prądownicy Ø12 mm P 0.6 MPa - WSP K = 49 dysza prądownicy Ø9 mm Wyposażenie: Zawór hydrantowy DN 50 z nasadą 52-T Prądownica PW-52 wg PN-89/M Zwijadło kompletne wychylne o 360 Wąż pożarniczy tłoczny płasko składany H-52 wg PN-87/M mb Korpus i drzwi szafki przystosowane do zawieszenia plomby - opcja Podstawa, podpora lub podpora-stelaż szafy hydrantowej - opcja Dodakowy odcinek węża pożarniczego tłocznego płasko składanego Ø52-15metrów / 20 metrów - opcja (wymagana zmiana wymiarów gabarytowych szafy) 2.2. Centrala alarmowa: Parametry techniczne :

19

20 2.3. Czujki dymu i ognia : Parametry techniczne : 3. Sprzęt Roboty można wykonać przy użyciu dowolnego typu sprzętu. 4. Transport Materiały i elementy mogą być przewożone dowolnymi środkami transportu. Podczas transportu materiały i elementy konstrukcji powinny być zabezpieczone przed uszkodzeniami lub utratą stateczności.

21 5. Wykonanie robót Roboty należy wykonać pod nadzorem osoby posiadającej stosowne uprawnienia. 6. Kontrola jakości Roboty należy wykonać zgodnie z instrukcją obsługi 7. Obmiar robót Jednostką obmiarową robót jest komplet instalacji Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez Inżyniera i sprawdzonych w naturze. 8. Odbiór robót 8.1. Odbiór robót instalacyjnych zostanie dokonany po sprawdzeniu sprawności czujek i centrali 9. Podstawa płatności Płaci się za roboty wykonane w jednostkach podanych w punkcie Przepisy związane Normy p.poż.
