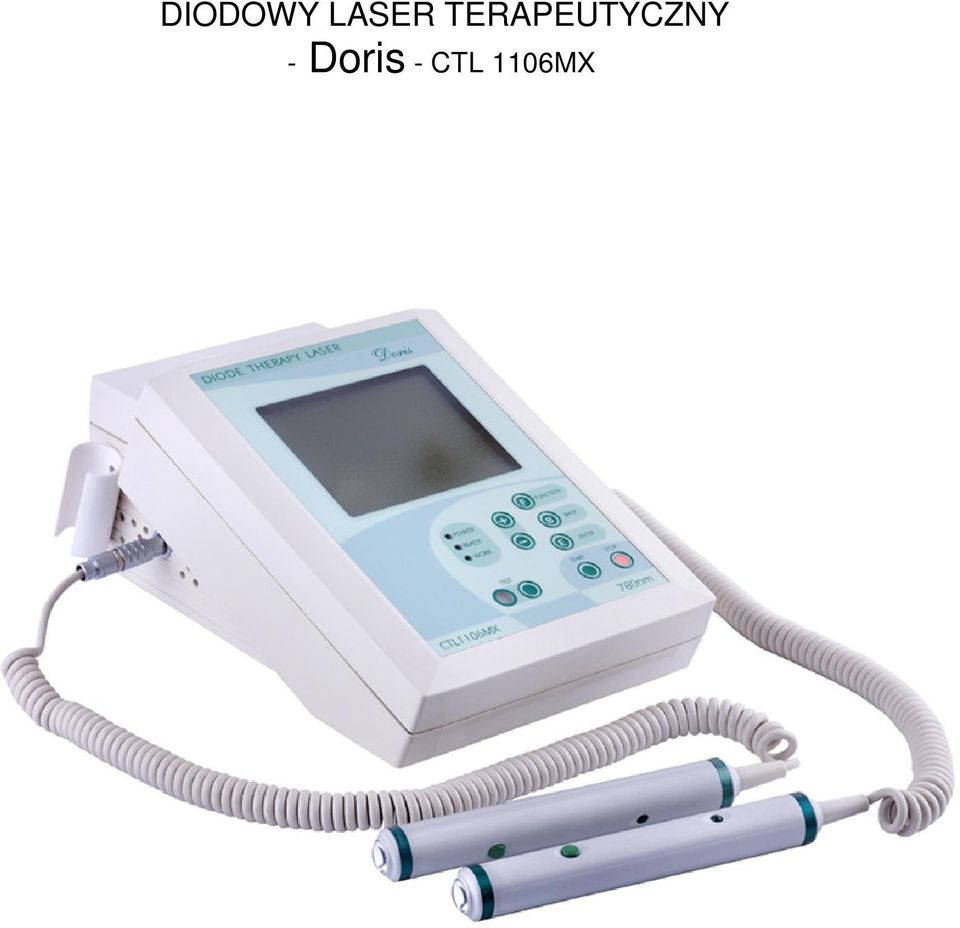

1 DIODOWY LASER TERAPEUTYCZNY - Doris - CTL 1106MX

2 Diodowy Laser Terapeutyczny DORIS CTL 1106MX 1 1. WPROWADZENIE 1.1. OGÓLNY OPIS URZĄDZENIA Diodowy laser terapeutyczny DORIS - CTL 1106MX jest urządzeniem zaprojektowanym do działania w szerokim zakresie zastosowań medycznych, m.in. fizjoterapii, dermatologii, medycynie estetycznej, stomatologii, ginekologii, urologii, laryngologii. Źródłem promieniowania laserowego jest w tym urządzeniu półprzewodnikowa dioda laserowa nowej generacji. DORIS CTL 1106MX generuje promieniowanie ciągłe lub modulowane, w zakresie mocy od 50mW do 750mW, pozwalające na przeprowadzanie skutecznych nieinwazyjnych i niechemicznych zabiegów terapeutycznych, zarówno powierzchniowych, jaki przezskórnych. Dzięki specjalnym właściwościom promieniowania laserowego i precyzyjnym metodom aplikacji, laser terapeutyczny DORIS - CTL 1106MX jest niezwykle użytecznym, a często nawet niezastąpionym narzędziem w nowoczesnym gabinecie lekarskim PODSTAWOWE WŁAŚCIWOŚCI UŻYTKOWE Wszechstronność: największa różnorodność aplikacji z racji właściwie dobranych parametrów mocy promieniowania i długości fali optymalnych dla najszerszej grupy schorzeń. Użycie skanera znacząco ułatwia pracę z urządzeniem, zwłaszcza w przypadkach wymagających dłuższych czasów zabiegów. Efektywność: ze względu na szczególne właściwości promieniowania laserowego oraz dzięki bardzo precyzyjnej, bezinwazyjnej metodzie aplikacji promieniowania terapia jest bardziej efektywna i szybsza niż przy użyciu konwencjonalnych metod, a w niektórych zabiegach stanowić może doskonałe ich uzupełnienie. Przenośność: urządzenie jest zwarte i ergonomiczne, a co za tym idzie wygodne w obsłudze. Niewielkie gabaryty jednostki sterującej lasera zapewniają łatwość użytkowania w każdych warunkach.

3 Diodowy Laser Terapeutyczny DORIS CTL 1106MX PRZYKŁADOWE ZASTOSOWANIA Fizjoterapia: - zesztywniające zapalenie stawów kręgosłupa (ZZSK) - reumatoidalne zapalenia stawów - choroby zwyrodnieniowe stawów - zespół Sudecka, - zapalenie ścięgien - choroba Dupuytrena - bóle kręgosłupa,mięśni i stawów - ostroga piętowa - zespół cieśni nadgarstka - łokieć golfisty i tenisisty - nerwobóle, - zaburzenia ukrwienia kończyn - półpasiec i neuralgia po jego przebyciu Dermatologia, kosmetyka: ropne choroby skóry (trudno gojące się rany, owrzodzenia o różnej etiologii, odleżyny), dermatozy naczyniowe (m. in. owrzodzenie podudzi), choroby łojotokowe (trądzik pospolity, łysienie), choroby i odczyny skóry wywołane czynnikami fizycznymi (oparzenia, odmrożeniami).

4 Diodowy Laser Terapeutyczny DORIS CTL 1106MX 3 Ginekologia: obrzęki i krwiaki po nacięciu i zszyciu krocza, stany zapalne szyjki macicy i przydatków, rany po elektrokoagulacji, marskość sromu, liszaje, egzemy i opryszczki, bliznowce, owrzodzenia, stany zapalne przydatków. Stomatologia: zapalenie, podrażnienie lub obnażenie miazgi, nadwrażliwość szyjek zębów, zapalenie dziąseł i przyzębia, martwica dziąseł, urazy błony śluzowej, krwawienie po ekstrakcji zęba, suchy zębodół, neuralgia nerwu trójdzielnego, ostre zapalenie zatoki szczękowej, opryszczkowe zapalenie jamy ustnej, afty, szczękościsk. Laryngologia: zapalenia: zatok (także szczękowe), ucha zewnętrznego, środkowego i wewnętrznego, trąbki słuchowej, błony śluzowej jamy bębenkowej, migdałków podniebiennych; zanikowe zapalenie śluzówki gardła, chroniczny nieżyt krtani, dyfuzja błędnika, opryszczki, afty, pooperacyjne rany gardła, chroniczny nieżyt krtani, pooperacyjne rany gardła, polipy nosa, neuralgia nerwu trójdzielnego, szum w uszach (tinnitus), zawroty głowy (vertigo), urazy stawu skroniowo-żuchwowego. Urologia: przerost gruczołu krokowego, choroba Peyroniego, stany zapalne: pęcherza moczowego, cewki moczowej, gruczołu krokowego, jądra i najądrza, rany pooperacyjne i martwice skóry.

5 Diodowy Laser Terapeutyczny DORIS CTL 1106MX 4 2. PARAMETRY TECHNICZNE Typ lasera: diodowy, półprzewodnikowy Tryb pracy: praca ciągła lub modulowana Długość fali promieniowania: Sonda A: 820nm Sonda B : 660nm i/lub 780nm Moc promieniowania sondy A: zależy od modelu sondy zabiegowej (patrz: Tabela 1) Moc promieniowania sondy B : zależy od modelu sondy zabiegowej (patrz: Tabela 2) Dawka energii: regulowana od 1 do 60J, co 0,1J Czas zabiegu: programowany od 0 do 100 min. co 1 sek. Częstotliwość modulacji: od 1 do Hz wraz z częstotliwościami rezonansowymi wg Nogiera i Bahra Sposób sterowania: mikroprocesorem z własnym oprogramowaniem Pamięć lasera: możliwość zaprogramowania 10 własnych procedur zabiegowych Wyświetlacz: ciekłokrystaliczny (LCD) Wyświetlane parametry: moc promieniowania, dawka energii, czas trwania zabiegu, częstotliwość modulacji Rękojeść sondy zabiegowej A: z aplikatorem soczewkowym, z możliwością wyposażenia w wymienne aplikatory światłowodowe Rękojeść sondy zabiegowej B: jak w sondzie A, lub 10-diodowa sonda Zasilanie: jednofazowe, ( )V/50Hz Bezpieczeństwo: klasa I bezpieczeństwa elektrycznego klasa IIIb bezpieczeństwa laserowego CE 0434 Tabela 1: Moc promieniowania sondy zabiegowej A Model sondy CTL 2272 CTL 2282 CTL 2273 CTL 2283 CTL 2274 CTL 2284 Długość fali promieniowania 780nm 820nm 780nm 820nm 780nm 820nm Moc promieniowania 250mW 250mW 500mW 500mW 750mW 750mW Tabela 2: Moc promieniowania sondy zabiegowej B Model sondy CTL 2263 CTL 2271 CTL 2261M.1 CTL 2262M.1 CTL 2271M.1 CTL 2272M.1 CTL 2261M.2 CTL 2262M.2 Długość fali promieniowania 660nm 780nm 660nm 660nm 780nm 780nm 660nm 780nm 660nm 780nm Moc promieniowania 50mW 75mW 10x25mW 10x50mW 10x25mW 10x50mW 6x25 mw 4x25 mw 6x50 mw 250mW 500mW 250mW 500mW 250mW 500mW 4x50 mw

6 Diodowy Laser Terapeutyczny DORIS CTL 1106MX 5 3. WYPOSAŻENIE LASERA 3.1. WYPOSAŻENIE PODSTAWOWE I ZAPASOWE Wyposażenie podstawowe: - laser DORIS - CTL 1106MX z sondą zabiegową A (według Tabeli 1) i/lub sondą zabiegową B (zgodnie z Tabelą 2) 1 kpl. - aplikator soczewkowy CTL 2232 lub światłowodowy CTL 2201A szt. - okulary ochronne CTL 2109S 2szt. - kluczyk włącznika stacyjki 1szt. - kabel zasilania sieciowego z bolcem uziemiającym 1szt. Wyposażenie zapasowe: - kluczyk włącznika stacyjki 1szt. - bezpiecznik 315mA/230V AC 2szt 3.2. Wyposażenie dodatkowe lub wymienne: - aplikator soczewkowy, wiązka równoległa CTL nasadka do aplikatorów światłowodowych CTL aplikatory światłowodowe CTL 2201A , CTL 2202A ,5-0, CTL 2204A ,5-45, CTL 2203A , CTL 2203A , CTL 2203A , CTL 2203A sondy zabiegowe A CTL 2272, CTL 2282, CTL 2273, CTL 2283, CTL 2274, CTL sondy zabiegowe B CTL 2263, CTL sondy zabiegowe powierzchniowe B CTL 2261M.1, CTL 2262M.1, CTL 2261M.2, CTL 2262M.2, CTL 2271M.1, CTL 2272M.1, - okulary ochronne - CTL 2109S - gogle ochronne - CTL 2109G

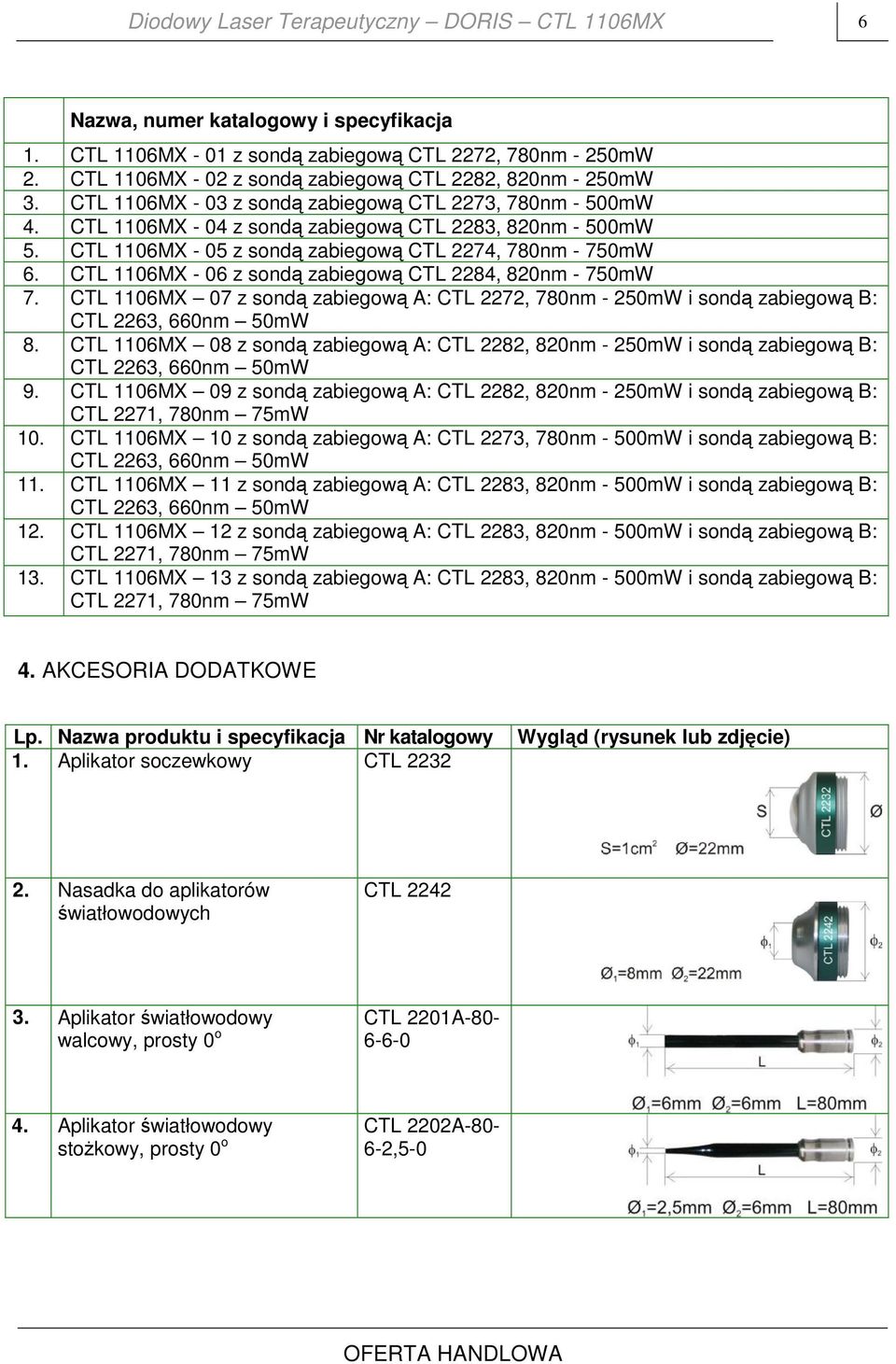

7 Diodowy Laser Terapeutyczny DORIS CTL 1106MX 6 Nazwa, numer katalogowy i specyfikacja 1. CTL 1106MX - 01 z sondą zabiegową CTL 2272, 780nm - 250mW 2. CTL 1106MX - 02 z sondą zabiegową CTL 2282, 820nm - 250mW 3. CTL 1106MX - 03 z sondą zabiegową CTL 2273, 780nm - 500mW 4. CTL 1106MX - 04 z sondą zabiegową CTL 2283, 820nm - 500mW 5. CTL 1106MX - 05 z sondą zabiegową CTL 2274, 780nm - 750mW 6. CTL 1106MX - 06 z sondą zabiegową CTL 2284, 820nm - 750mW 7. CTL 1106MX 07 z sondą zabiegową A: CTL 2272, 780nm - 250mW i sondą zabiegową B: CTL 2263, 660nm 50mW 8. CTL 1106MX 08 z sondą zabiegową A: CTL 2282, 820nm - 250mW i sondą zabiegową B: CTL 2263, 660nm 50mW 9. CTL 1106MX 09 z sondą zabiegową A: CTL 2282, 820nm - 250mW i sondą zabiegową B: CTL 2271, 780nm 75mW 10. CTL 1106MX 10 z sondą zabiegową A: CTL 2273, 780nm - 500mW i sondą zabiegową B: CTL 2263, 660nm 50mW 11. CTL 1106MX 11 z sondą zabiegową A: CTL 2283, 820nm - 500mW i sondą zabiegową B: CTL 2263, 660nm 50mW 12. CTL 1106MX 12 z sondą zabiegową A: CTL 2283, 820nm - 500mW i sondą zabiegową B: CTL 2271, 780nm 75mW 13. CTL 1106MX 13 z sondą zabiegową A: CTL 2283, 820nm - 500mW i sondą zabiegową B: CTL 2271, 780nm 75mW 4. AKCESORIA DODATKOWE Lp. Nazwa produktu i specyfikacja Nr katalogowy 1. Aplikator soczewkowy CTL 2232 Wygląd (rysunek lub zdjęcie) 2. Nasadka do aplikatorów światłowodowych CTL Aplikator światłowodowy walcowy, prosty 0 o CTL 2201A Aplikator światłowodowy stożkowy, prosty 0 o CTL 2202A ,5-0

8 Diodowy Laser Terapeutyczny DORIS CTL 1106MX 7 5. Aplikator światłowodowy stożkowy, kątowy 45 o CTL 2204A , Aplikator światłowodowy walcowy, kątowy 45 o CTL 2203A Aplikator światłowodowy walcowy, kątowy 45 o CTL 2203A Aplikator światłowodowy CTL 2203Awalcowy, kątowy 45 o Aplikator światłowodowy CTL 2203Awalcowy, kątowy 30 o Sonda zabiegowa punktowa 660nm - 50mW 11. Sonda zabiegowa punktowa 780nm - 75mW 12. Sonda zabiegowa punktowa 780nm - 250mW 13. Sonda zabiegowa punktowa 820nm - 250mW CTL 2263 CTL 2271 CTL 2272 CTL Sonda zabiegowa punktowa 780nm - 500mW 15. Sonda zabiegowa punktowa 820nm - 500mW 16. Sonda zabiegowa punktowa 780nm - 750mW CTL 2273 CTL 2283 CTL 2274

9 Diodowy Laser Terapeutyczny DORIS CTL 1106MX Sonda zabiegowa punktowa 820nm - 750mW 18. Sonda zabiegowa 660nm 10x25mW 19. Sonda zabiegowa poweirzchniowa 660nm 10x50mW 20. Sonda zabiegowa 780nm 10x25mW 21. Sonda zabiegowa 780nm 10x50mW 22. Sonda zabiegowa 660nm 6x25mW +780nm 4x25mW 23. Sonda zabiegowa 660nm 6x50mW +780nm 4x50mW 24. Okulary ochronne dla λ= 660nm i λ=820nm CTL 2284 CTL 2261M.1 CTL 2262M.1 CTL 2271M.1 CTL 2272M.1 CTL 2261M.2 CTL 2262M.2 CTL 2109S 25. Gogle ochronne dla λ= 660nm i λ=820nm CTL 2109G
