ZASTOSOWANIE FILTRÓW Z WĘGLEM AKTYWNYM W PRZENOŚNYM URZĄDZENIU DO FILTRACJI I DEZYNFEKCJI POWIETRZA WEWNĘTRZNEGO

Transkrypt

1 Węgiel aktywny w ochronie środowiska i przemyśle (2008) WALTER MUCHA, JÓZEF S. PASTUSZKA Politechnika Śląska, Wydział Inżynierii Środowiska i Energetyki, Katedra Ochrony Powietrza ul. Akademicka 2, Gliwice EWA MARCHWIŃSKA-WYRWAŁ Śląski Uniwersytet Medyczny, Wydział Zdrowia Publicznego ul. Piekarska 18, Bytom ZASTOSOWANIE FILTRÓW Z WĘGLEM AKTYWNYM W PRZENOŚNYM URZĄDZENIU DO FILTRACJI I DEZYNFEKCJI POWIETRZA WEWNĘTRZNEGO Powietrze wewnętrzne jest często zanieczyszczone cząstkami pyłu i bioaerozolem. Narażenie na bioaerozole może być szczególnie groźne w przychodniach zdrowia i w szpitalach. Z tego powodu bardzo ważne jest oczyszczanie powietrza w tego typu pomieszczeniach, zwłaszcza w salach operacyjnych. Takim oczyszczaczem powietrza jest, między innymi, urządzenie EWG, które wykorzystuje specjalnie zaprojektowany zestaw elektrod o oryginalnej topologii, generujących wysokie napięcie. Wcześniejsze badania pokazały, że ten przenośny oczyszczacz powietrza może być z powodzeniem stosowany do dezynfekcji powietrza wewnętrznego. Niestety, ze względu na występujące wysokie napięcie zaobserwowano znaczącą emisję ozonu w trakcie pracy urządzenia. Aby zredukować emisję ozonu, zastosowano w urządzeniu EWG filtr węglowy. Niniejszy artykuł przedstawia wstępne wyniki badań efektywności usuwania ozonu przez użyty filtr. SŁOWA KLUCZOWE: filtr węglowy, usuwanie ozonu, bioaerozol, sterylizacja powietrza WPROWADZENIE Badania rozkładu czasu populacji generalnej wskazują, że od 50% do nawet około 80% czasu spędza się w mieszkaniach [1]. Typowy podział czasu na poszczególne mikrośrodowiska dla populacji generalnej przedstawiono na rysunku 1. Ponadto, powietrze w pomieszczeniach nieprodukcyjnych często charakteryzuje się nadmiernym stężeniem pyłu zawieszonego i bioaerozoli. Wszystko to sprawia, że największe narażenie populacji generalnej na aerozole pyłowe i bakteryjne następuje w pomieszczeniach. Dotyczy to nawet obszarów, gdzie środowisko zewnętrzne jest silnie zanieczyszczone [2]. Problem ten staje się szczególnie istotny w pomieszczeniach, które powinny charakteryzować się dużą czystością, a nawet sterylnością powietrza, takich jak: sale operacyjno-zabiegowe, poczekalnie medyczne, hale produkcyjne w zakładach farmaceutycznych i spożywczych. Ponieważ wiele składników pyłu zawieszonego oraz bioaerozolu stanowią alergeny, często konieczne jest zapewnienie ponadstandardowej czystości powietrza nawet w pomieszczeniach mieszkalnych. Z tego względu bardzo ważne jest konstruowanie

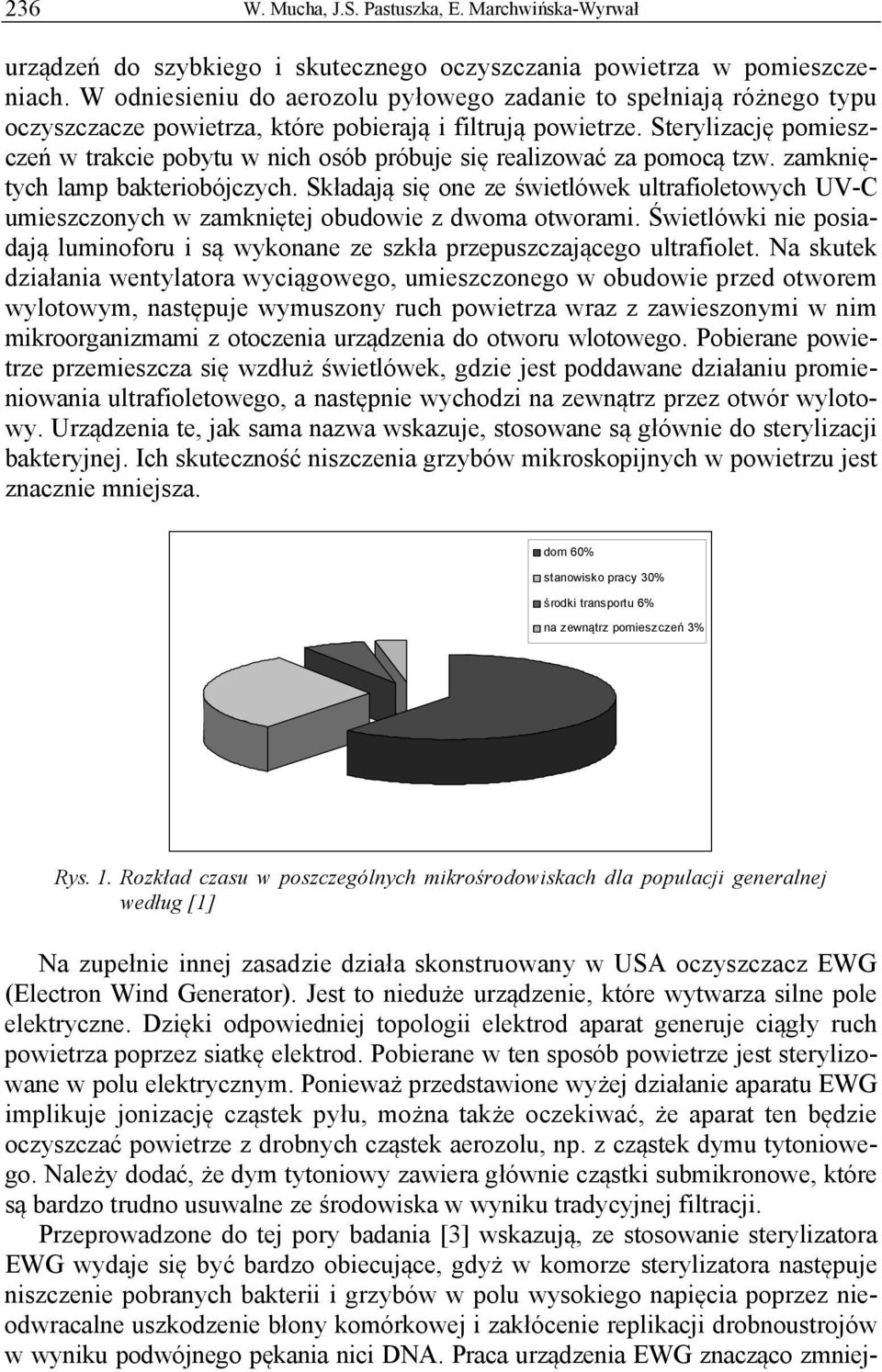

2 236 W. Mucha, J.S. Pastuszka, E. Marchwińska-Wyrwał urządzeń do szybkiego i skutecznego oczyszczania powietrza w pomieszczeniach. W odniesieniu do aerozolu pyłowego zadanie to spełniają różnego typu oczyszczacze powietrza, które pobierają i filtrują powietrze. Sterylizację pomieszczeń w trakcie pobytu w nich osób próbuje się realizować za pomocą tzw. zamkniętych lamp bakteriobójczych. Składają się one ze świetlówek ultrafioletowych UV-C umieszczonych w zamkniętej obudowie z dwoma otworami. Świetlówki nie posiadają luminoforu i są wykonane ze szkła przepuszczającego ultrafiolet. Na skutek działania wentylatora wyciągowego, umieszczonego w obudowie przed otworem wylotowym, następuje wymuszony ruch powietrza wraz z zawieszonymi w nim mikroorganizmami z otoczenia urządzenia do otworu wlotowego. Pobierane powietrze przemieszcza się wzdłuż świetlówek, gdzie jest poddawane działaniu promieniowania ultrafioletowego, a następnie wychodzi na zewnątrz przez otwór wylotowy. Urządzenia te, jak sama nazwa wskazuje, stosowane są głównie do sterylizacji bakteryjnej. Ich skuteczność niszczenia grzybów mikroskopijnych w powietrzu jest znacznie mniejsza. dom 60% stanowisko pracy 30% środki transportu 6% na zewnątrz pomieszczeń 3% Rys. 1. Rozkład czasu w poszczególnych mikrośrodowiskach dla populacji generalnej według [1] Na zupełnie innej zasadzie działa skonstruowany w USA oczyszczacz EWG (Electron Wind Generator). Jest to nieduże urządzenie, które wytwarza silne pole elektryczne. Dzięki odpowiedniej topologii elektrod aparat generuje ciągły ruch powietrza poprzez siatkę elektrod. Pobierane w ten sposób powietrze jest sterylizowane w polu elektrycznym. Ponieważ przedstawione wyżej działanie aparatu EWG implikuje jonizację cząstek pyłu, można także oczekiwać, że aparat ten będzie oczyszczać powietrze z drobnych cząstek aerozolu, np. z cząstek dymu tytoniowego. Należy dodać, że dym tytoniowy zawiera głównie cząstki submikronowe, które są bardzo trudno usuwalne ze środowiska w wyniku tradycyjnej filtracji. Przeprowadzone do tej pory badania [3] wskazują, ze stosowanie sterylizatora EWG wydaje się być bardzo obiecujące, gdyż w komorze sterylizatora następuje niszczenie pobranych bakterii i grzybów w polu wysokiego napięcia poprzez nieodwracalne uszkodzenie błony komórkowej i zakłócenie replikacji drobnoustrojów w wyniku podwójnego pękania nici DNA. Praca urządzenia EWG znacząco zmniej-

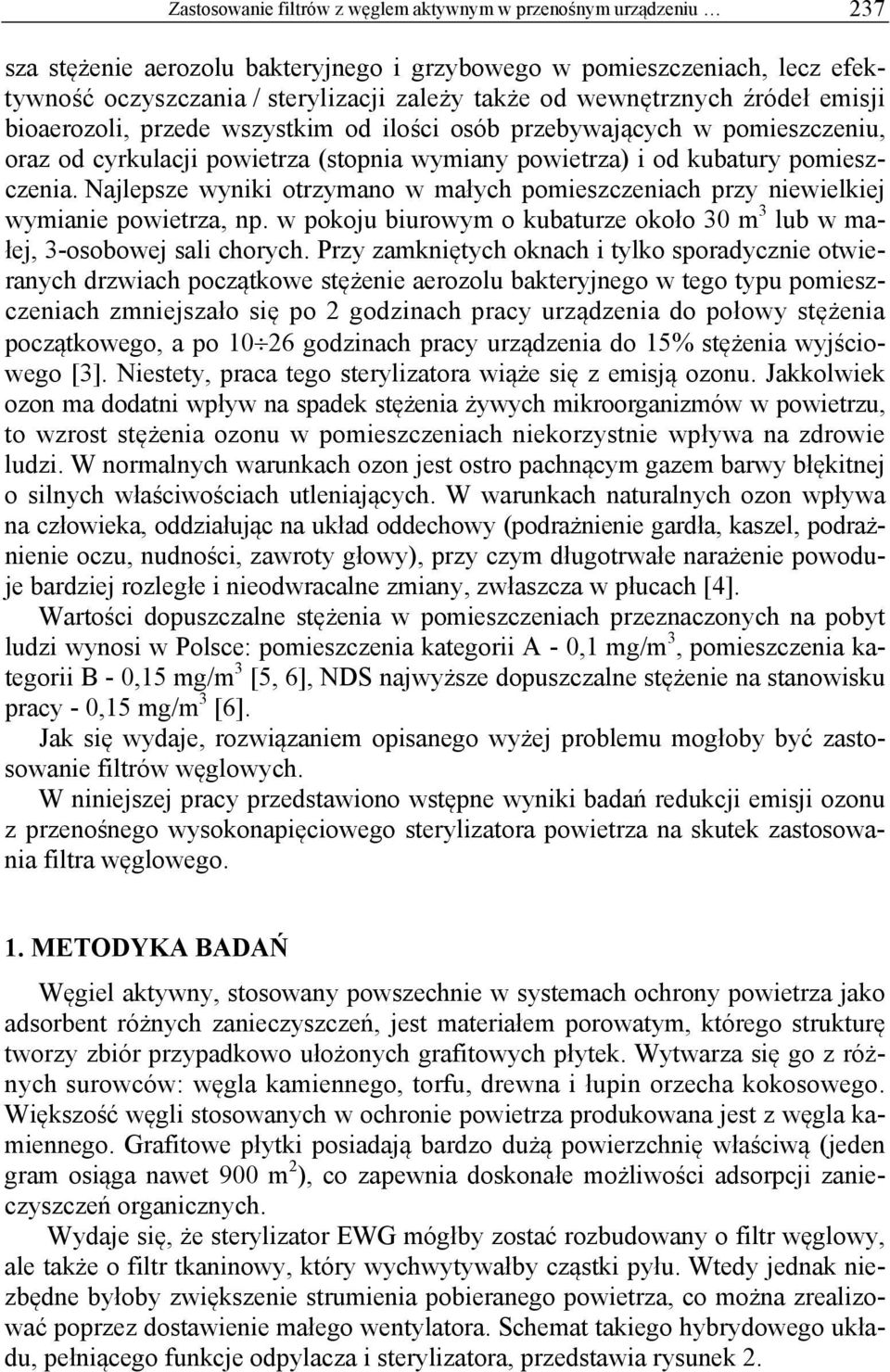

3 Zastosowanie filtrów z węglem aktywnym w przenośnym urządzeniu 237 sza stężenie aerozolu bakteryjnego i grzybowego w pomieszczeniach, lecz efektywność oczyszczania / sterylizacji zależy także od wewnętrznych źródeł emisji bioaerozoli, przede wszystkim od ilości osób przebywających w pomieszczeniu, oraz od cyrkulacji powietrza (stopnia wymiany powietrza) i od kubatury pomieszczenia. Najlepsze wyniki otrzymano w małych pomieszczeniach przy niewielkiej wymianie powietrza, np. w pokoju biurowym o kubaturze około 30 m 3 lub w małej, 3-osobowej sali chorych. Przy zamkniętych oknach i tylko sporadycznie otwieranych drzwiach początkowe stężenie aerozolu bakteryjnego w tego typu pomieszczeniach zmniejszało się po 2 godzinach pracy urządzenia do połowy stężenia początkowego, a po godzinach pracy urządzenia do 15% stężenia wyjściowego [3]. Niestety, praca tego sterylizatora wiąże się z emisją ozonu. Jakkolwiek ozon ma dodatni wpływ na spadek stężenia żywych mikroorganizmów w powietrzu, to wzrost stężenia ozonu w pomieszczeniach niekorzystnie wpływa na zdrowie ludzi. W normalnych warunkach ozon jest ostro pachnącym gazem barwy błękitnej o silnych właściwościach utleniających. W warunkach naturalnych ozon wpływa na człowieka, oddziałując na układ oddechowy (podrażnienie gardła, kaszel, podrażnienie oczu, nudności, zawroty głowy), przy czym długotrwałe narażenie powoduje bardziej rozległe i nieodwracalne zmiany, zwłaszcza w płucach [4]. Wartości dopuszczalne stężenia w pomieszczeniach przeznaczonych na pobyt ludzi wynosi w Polsce: pomieszczenia kategorii A - 0,1 mg/m 3, pomieszczenia kategorii B - 0,15 mg/m 3 [5, 6], NDS najwyższe dopuszczalne stężenie na stanowisku pracy - 0,15 mg/m 3 [6]. Jak się wydaje, rozwiązaniem opisanego wyżej problemu mogłoby być zastosowanie filtrów węglowych. W niniejszej pracy przedstawiono wstępne wyniki badań redukcji emisji ozonu z przenośnego wysokonapięciowego sterylizatora powietrza na skutek zastosowania filtra węglowego. 1. METODYKA BADAŃ Węgiel aktywny, stosowany powszechnie w systemach ochrony powietrza jako adsorbent różnych zanieczyszczeń, jest materiałem porowatym, którego strukturę tworzy zbiór przypadkowo ułożonych grafitowych płytek. Wytwarza się go z różnych surowców: węgla kamiennego, torfu, drewna i łupin orzecha kokosowego. Większość węgli stosowanych w ochronie powietrza produkowana jest z węgla kamiennego. Grafitowe płytki posiadają bardzo dużą powierzchnię właściwą (jeden gram osiąga nawet 900 m 2 ), co zapewnia doskonałe możliwości adsorpcji zanieczyszczeń organicznych. Wydaje się, że sterylizator EWG mógłby zostać rozbudowany o filtr węglowy, ale także o filtr tkaninowy, który wychwytywałby cząstki pyłu. Wtedy jednak niezbędne byłoby zwiększenie strumienia pobieranego powietrza, co można zrealizować poprzez dostawienie małego wentylatora. Schemat takiego hybrydowego układu, pełniącego funkcje odpylacza i sterylizatora, przedstawia rysunek 2.

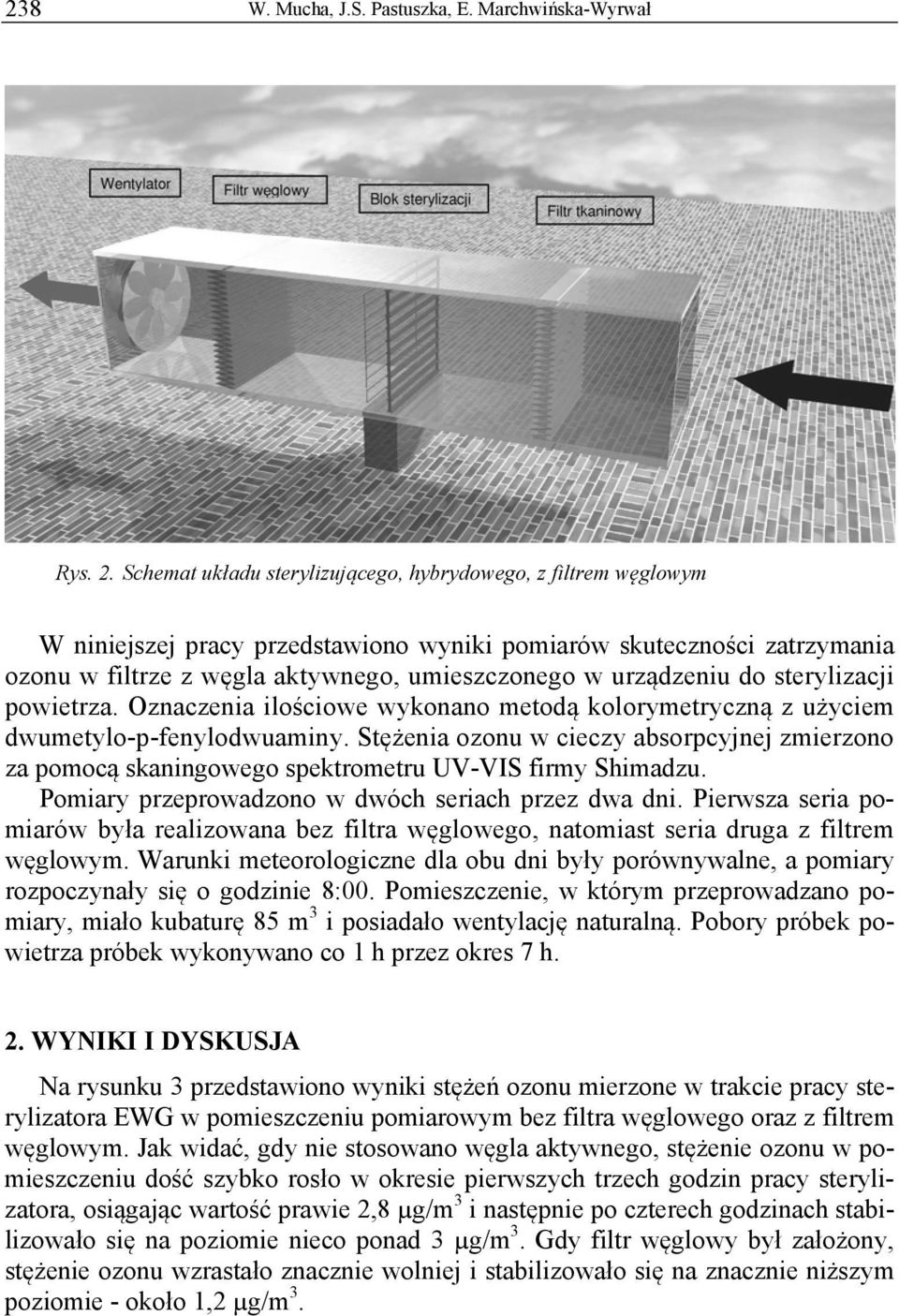

4 238 W. Mucha, J.S. Pastuszka, E. Marchwińska-Wyrwał Rys. 2. Schemat układu sterylizującego, hybrydowego, z filtrem węglowym W niniejszej pracy przedstawiono wyniki pomiarów skuteczności zatrzymania ozonu w filtrze z węgla aktywnego, umieszczonego w urządzeniu do sterylizacji powietrza. Oznaczenia ilościowe wykonano metodą kolorymetryczną z użyciem dwumetylo-p-fenylodwuaminy. Stężenia ozonu w cieczy absorpcyjnej zmierzono za pomocą skaningowego spektrometru UV-VIS firmy Shimadzu. Pomiary przeprowadzono w dwóch seriach przez dwa dni. Pierwsza seria pomiarów była realizowana bez filtra węglowego, natomiast seria druga z filtrem węglowym. Warunki meteorologiczne dla obu dni były porównywalne, a pomiary rozpoczynały się o godzinie 8:00. Pomieszczenie, w którym przeprowadzano pomiary, miało kubaturę 85 m 3 i posiadało wentylację naturalną. Pobory próbek powietrza próbek wykonywano co 1 h przez okres 7 h. 2. WYNIKI I DYSKUSJA Na rysunku 3 przedstawiono wyniki stężeń ozonu mierzone w trakcie pracy sterylizatora EWG w pomieszczeniu pomiarowym bez filtra węglowego oraz z filtrem węglowym. Jak widać, gdy nie stosowano węgla aktywnego, stężenie ozonu w pomieszczeniu dość szybko rosło w okresie pierwszych trzech godzin pracy sterylizatora, osiągając wartość prawie 2,8 µg/m 3 i następnie po czterech godzinach stabilizowało się na poziomie nieco ponad 3 µg/m 3. Gdy filtr węglowy był założony, stężenie ozonu wzrastało znacznie wolniej i stabilizowało się na znacznie niższym poziomie - około 1,2 µg/m 3.

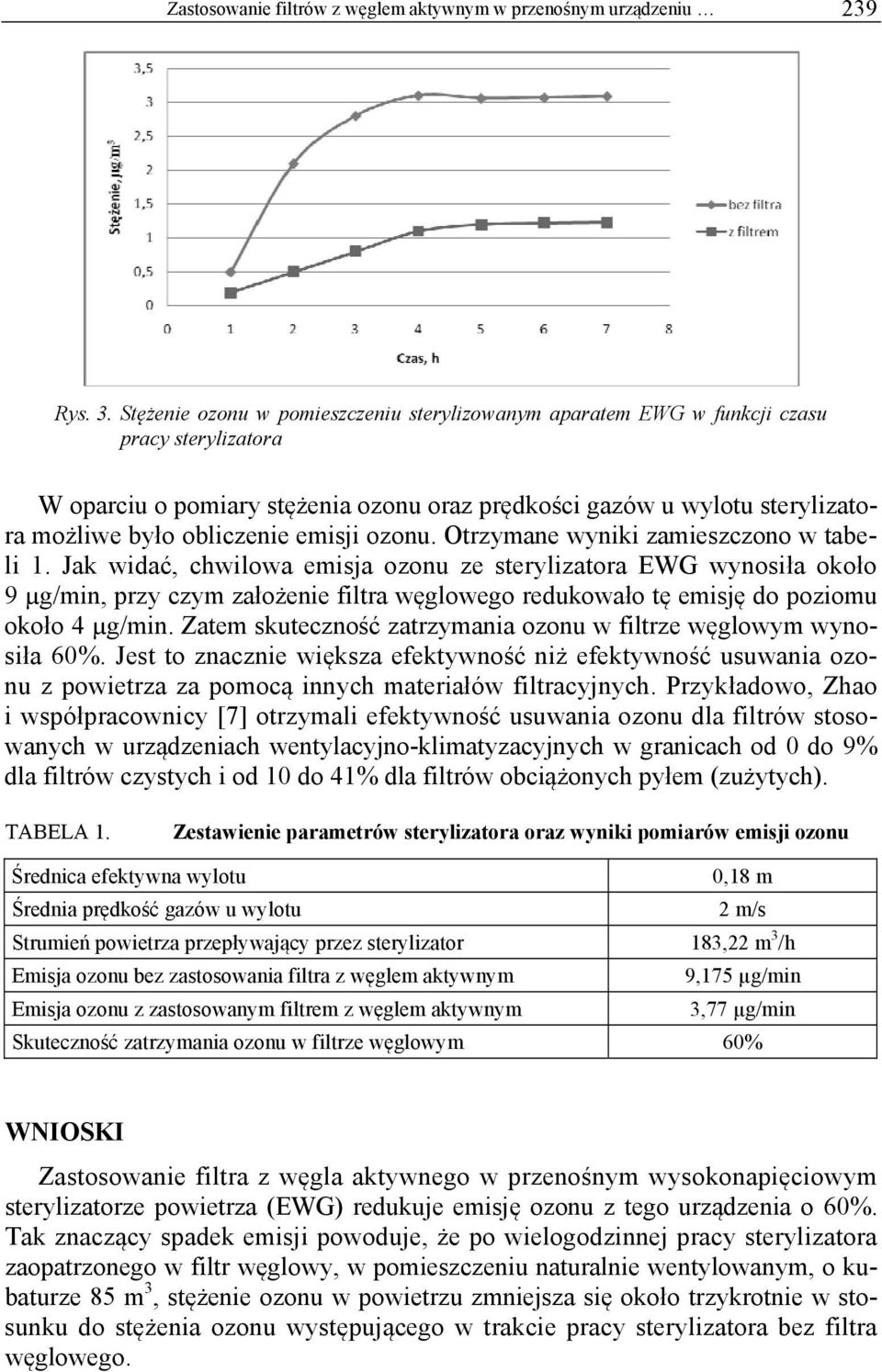

5 Zastosowanie filtrów z węglem aktywnym w przenośnym urządzeniu 239 Rys. 3. Stężenie ozonu w pomieszczeniu sterylizowanym aparatem EWG w funkcji czasu pracy sterylizatora W oparciu o pomiary stężenia ozonu oraz prędkości gazów u wylotu sterylizatora możliwe było obliczenie emisji ozonu. Otrzymane wyniki zamieszczono w tabeli 1. Jak widać, chwilowa emisja ozonu ze sterylizatora EWG wynosiła około 9 µg/min, przy czym założenie filtra węglowego redukowało tę emisję do poziomu około 4 µg/min. Zatem skuteczność zatrzymania ozonu w filtrze węglowym wynosiła 60%. Jest to znacznie większa efektywność niż efektywność usuwania ozonu z powietrza za pomocą innych materiałów filtracyjnych. Przykładowo, Zhao i współpracownicy [7] otrzymali efektywność usuwania ozonu dla filtrów stosowanych w urządzeniach wentylacyjno-klimatyzacyjnych w granicach od 0 do 9% dla filtrów czystych i od 10 do 41% dla filtrów obciążonych pyłem (zużytych). TABELA 1. Zestawienie parametrów sterylizatora oraz wyniki pomiarów emisji ozonu Średnica efektywna wylotu 0,18 m Średnia prędkość gazów u wylotu 2 m/s Strumień powietrza przepływający przez sterylizator 183,22 m 3 /h Emisja ozonu bez zastosowania filtra z węglem aktywnym 9,175 µg/min Emisja ozonu z zastosowanym filtrem z węglem aktywnym 3,77 µg/min Skuteczność zatrzymania ozonu w filtrze węglowym 60% WNIOSKI Zastosowanie filtra z węgla aktywnego w przenośnym wysokonapięciowym sterylizatorze powietrza (EWG) redukuje emisję ozonu z tego urządzenia o 60%. Tak znaczący spadek emisji powoduje, że po wielogodzinnej pracy sterylizatora zaopatrzonego w filtr węglowy, w pomieszczeniu naturalnie wentylowanym, o kubaturze 85 m 3, stężenie ozonu w powietrzu zmniejsza się około trzykrotnie w stosunku do stężenia ozonu występującego w trakcie pracy sterylizatora bez filtra węglowego.
