Zad.1. Roboty zewnętrzne przy budynkach.

Transkrypt

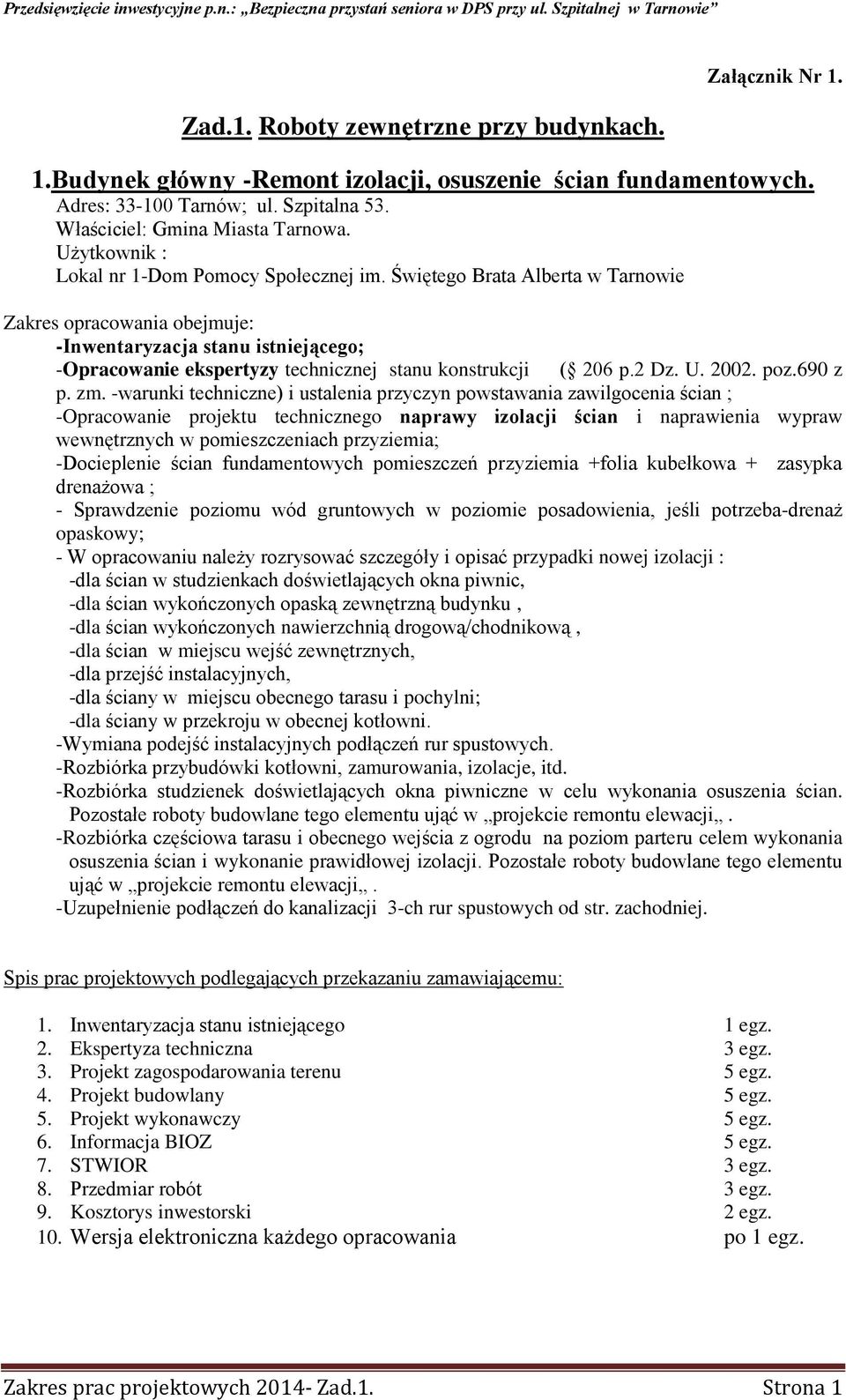

1 Zad.1. Roboty zewnętrzne przy budynkach. Załącznik Nr 1. 1.Budynek główny -Remont izolacji, osuszenie ścian fundamentowych. Użytkownik : Lokal nr 1-Dom Pomocy Społecznej im. Świętego Brata Alberta w Tarnowie -Opracowanie ekspertyzy technicznej stanu konstrukcji ( 206 p.2 Dz. U poz.690 z p. zm. -warunki techniczne) i ustalenia przyczyn powstawania zawilgocenia ścian ; -Opracowanie projektu technicznego naprawy izolacji ścian i naprawienia wypraw wewnętrznych w pomieszczeniach przyziemia; -Docieplenie ścian fundamentowych pomieszczeń przyziemia +folia kubełkowa + zasypka drenażowa ; - Sprawdzenie poziomu wód gruntowych w poziomie posadowienia, jeśli potrzeba-drenaż opaskowy; - W opracowaniu należy rozrysować szczegóły i opisać przypadki nowej izolacji : -dla ścian w studzienkach doświetlających okna piwnic, -dla ścian wykończonych opaską zewnętrzną budynku, -dla ścian wykończonych nawierzchnią drogową/chodnikową, -dla ścian w miejscu wejść zewnętrznych, -dla przejść instalacyjnych, -dla ściany w miejscu obecnego tarasu i pochylni; -dla ściany w przekroju w obecnej kotłowni. -Wymiana podejść instalacyjnych podłączeń rur spustowych. -Rozbiórka przybudówki kotłowni, zamurowania, izolacje, itd. -Rozbiórka studzienek doświetlających okna piwniczne w celu wykonania osuszenia ścian. Pozostałe roboty budowlane tego elementu ująć w projekcie remontu elewacji. -Rozbiórka częściowa tarasu i obecnego wejścia z ogrodu na poziom parteru celem wykonania osuszenia ścian i wykonanie prawidłowej izolacji. Pozostałe roboty budowlane tego elementu ująć w projekcie remontu elewacji. -Uzupełnienie podłączeń do kanalizacji 3-ch rur spustowych od str. zachodniej. 3. Projekt zagospodarowania terenu 5 egz. 4. Projekt budowlany 5 egz. 5. Projekt wykonawczy 5 egz. 6. Informacja BIOZ 5 egz. 7. STWIOR 3 egz. 8. Przedmiar robót 3 egz. 9. Kosztorys inwestorski 2 egz. 10. Wersja elektroniczna każdego opracowania po 1 egz. Zakres prac projektowych Zad.1. Strona 1

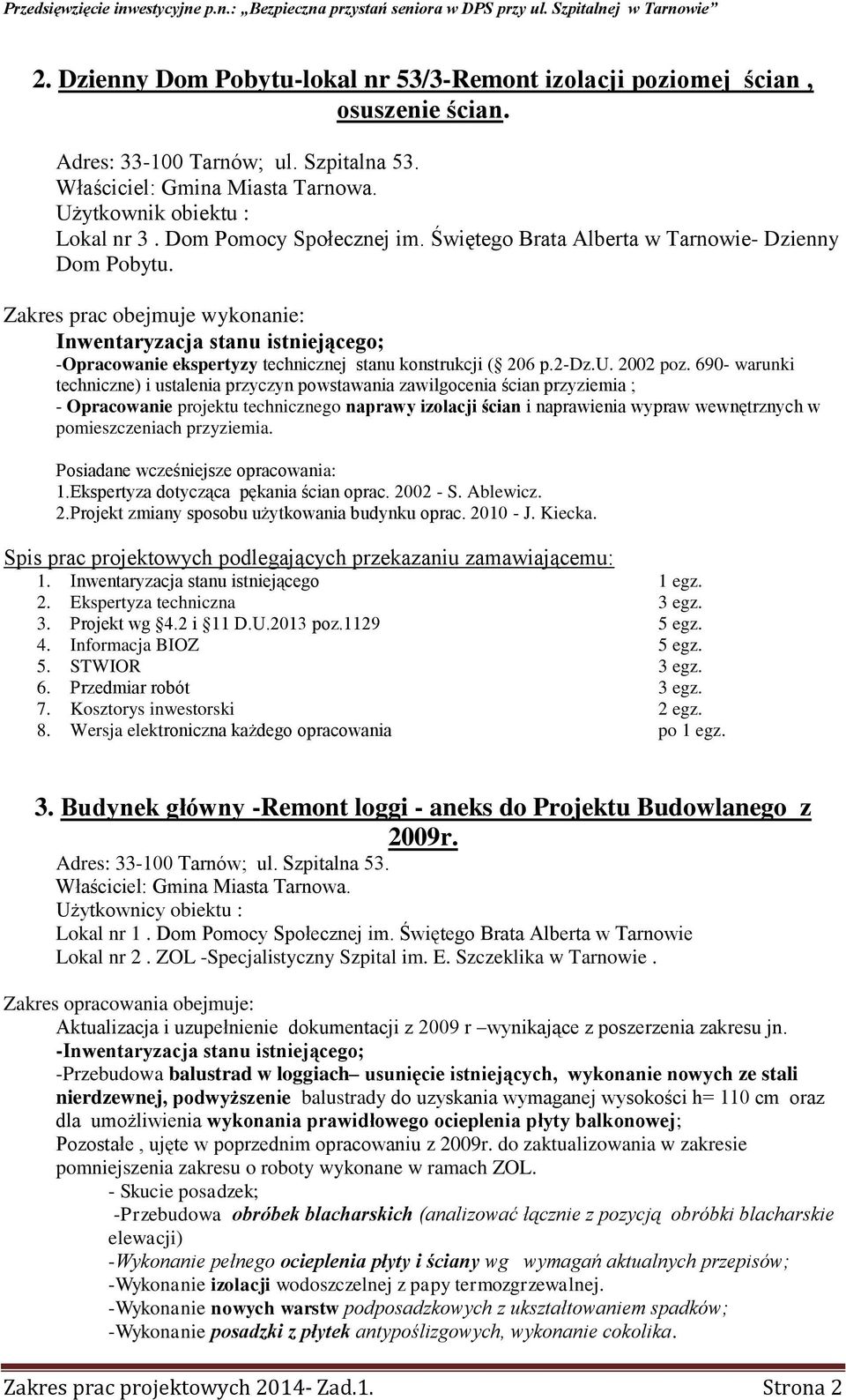

2 2. Dzienny Dom Pobytu-lokal nr 53/3-Remont izolacji poziomej ścian, osuszenie ścian. Użytkownik obiektu : Lokal nr 3. Dom Pomocy Społecznej im. Świętego Brata Alberta w Tarnowie- Dzienny Dom Pobytu. Zakres prac obejmuje wykonanie: Inwentaryzacja stanu istniejącego; -Opracowanie ekspertyzy technicznej stanu konstrukcji ( 206 p.2-dz.u poz warunki techniczne) i ustalenia przyczyn powstawania zawilgocenia ścian przyziemia ; - Opracowanie projektu technicznego naprawy izolacji ścian i naprawienia wypraw wewnętrznych w pomieszczeniach przyziemia. Posiadane wcześniejsze opracowania: 1.Ekspertyza dotycząca pękania ścian oprac S. Ablewicz. 2.Projekt zmiany sposobu użytkowania budynku oprac J. Kiecka. 3. Projekt wg 4.2 i 11 D.U.2013 poz egz. 4. Informacja BIOZ 5 egz. 5. STWIOR 3 egz. 6. Przedmiar robót 3 egz. 7. Kosztorys inwestorski 2 egz. 8. Wersja elektroniczna każdego opracowania po 1 egz. 3. Budynek główny -Remont loggi - aneks do Projektu Budowlanego z 2009r. Aktualizacja i uzupełnienie dokumentacji z 2009 r wynikające z poszerzenia zakresu jn. -Przebudowa balustrad w loggiach usunięcie istniejących, wykonanie nowych ze stali nierdzewnej, podwyższenie balustrady do uzyskania wymaganej wysokości h= 110 cm oraz dla umożliwienia wykonania prawidłowego ocieplenia płyty balkonowej; Pozostałe, ujęte w poprzednim opracowaniu z 2009r. do zaktualizowania w zakresie pomniejszenia zakresu o roboty wykonane w ramach ZOL. - Skucie posadzek; -Przebudowa obróbek blacharskich (analizować łącznie z pozycją obróbki blacharskie elewacji) -Wykonanie pełnego ocieplenia płyty i ściany wg wymagań aktualnych przepisów; -Wykonanie izolacji wodoszczelnej z papy termozgrzewalnej. -Wykonanie nowych warstw podposadzkowych z ukształtowaniem spadków; -Wykonanie posadzki z płytek antypoślizgowych, wykonanie cokolika. Zakres prac projektowych Zad.1. Strona 2

3 2. Projekt budowlany- uzupełnienie 5 egz. 3. Projekt wykonawczy - uzupełnienie 5 egz. 4. Informacja BIOZ 5 egz. 5. STWIOR 3 egz. 6. Przedmiar robót-korekta opracowania z 2009 i uzupełnienie 3 egz. 7. Kosztorys inwestorski - korekta opracowania z 2009 i uzupełnienie 2 egz. 8. Wersja elektroniczna każdego opracowania po 1 egz. 4. Budynek główny -Remont elewacji -aneks do Projektu Budowlanego z 2009r. Aktualizacja i uzupełnienie dokumentacji z 2009 r wynikające z poszerzenia zakresu jn. -Uzupełnienia: -Wymiana kratek zabezpieczeń otworów stropodachu wentylowanego; -Montaż ścieżek igłowych przeciw ptactwu na parapetach zewn. okien klatek schodowych; -Zabezpieczenie i przeniesienie elementów instalacji sygnalizacyjnych, alarmowych, anteny do monitoringu p.poż. sterowania ogrzewaniem, osadzenie skrzynek zakończeń kablowych dla kamer monitoringu; -Likwidacja studzienek doświetlenia okien piwnic od strony południowej -zabezpieczenie przed zalewaniem piwnic- likwidacja dużych okien o wysokości 1.15 lub 1,35 i szerokości ok 2.3 m.,zmniejszenie wysokości okien poprzez podmurowanie ściany tak, żeby nowe okna były o wysokości ok. 0,75 m - 0,7m-wg projektu drogowego. Wówczas ściana powinna wyjść ponad ziemię a doświetlenie piwnic nie ucierpiałoby zbytnio. Dwa otwory okienne 0,7x 2,33 dają powierzchnię 3,26m2 dla pomieszczenia o powierzchni ok.13 m2 tj. jest i tak dużo więcej od wymaganej wielkości 1/8 powierzchni podłogi czyli 1,6 m2 okna. Po odkopaniu tej części budynku będzie można wykonać poprawnie ocieplenie i izolację p.wilgociową. Powstanie ładna opaska, cokolik. Wymiana podejść do podłączeń rur spustowych, wymiana czyszczaków (na PCV odpowiednich średnic). -Zadaszenia nad wszystkimi wejściami zewnętrznymi do budynku t.j. 1. Segm. zach., strona zachodnia: wejście do mag. żywnościowego, magazyn odpadków, pomieszczenie gospod. obok windy, wejście do windy, wymiennikownia, wejście obok kotłowni, magazyny 3x, garaż. Strona północna-wymiana zadaszenia nad dawnym PRO-MORTE. Strona południowawejścia do jadalni, zejście do magazynu żywnościowego. Wejście do maszynowni wentylatorni. Wiatrołap kuchni. Przebudowa schodów zewnętrznych i wiatrołapu. 2.Wejścia od ogrodu 3 szt. - patrz też pochylnia. - Kraty piwnic, kraty na parterze -wymiana odpowiednio dopasowana do wzoru nowych balustrad. Zakres prac projektowych Zad.1. Strona 3

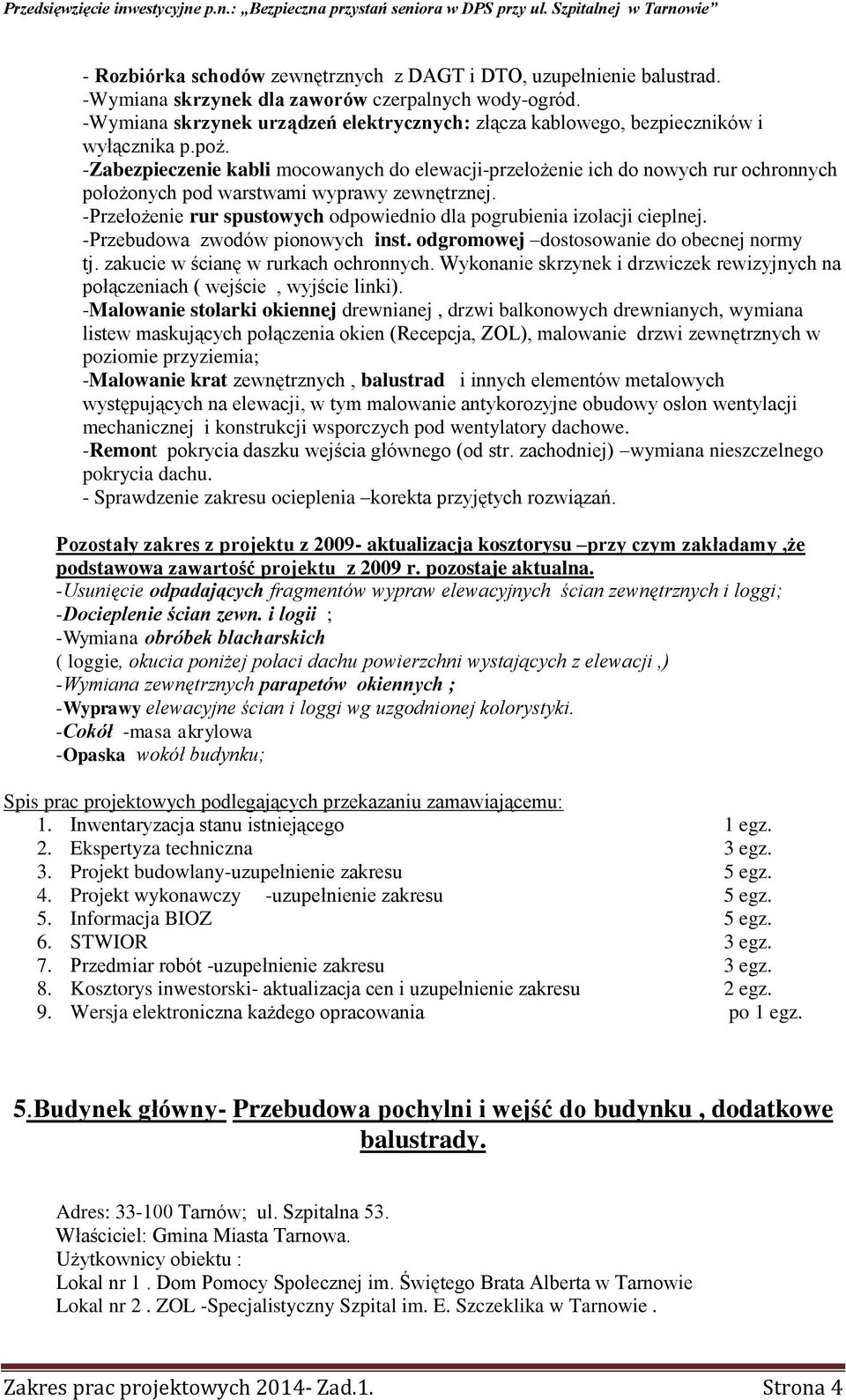

4 - Rozbiórka schodów zewnętrznych z DAGT i DTO, uzupełnienie balustrad. -Wymiana skrzynek dla zaworów czerpalnych wody-ogród. -Wymiana skrzynek urządzeń elektrycznych: złącza kablowego, bezpieczników i wyłącznika p.poż. -Zabezpieczenie kabli mocowanych do elewacji-przełożenie ich do nowych rur ochronnych położonych pod warstwami wyprawy zewnętrznej. -Przełożenie rur spustowych odpowiednio dla pogrubienia izolacji cieplnej. -Przebudowa zwodów pionowych inst. odgromowej dostosowanie do obecnej normy tj. zakucie w ścianę w rurkach ochronnych. Wykonanie skrzynek i drzwiczek rewizyjnych na połączeniach ( wejście, wyjście linki). -Malowanie stolarki okiennej drewnianej, drzwi balkonowych drewnianych, wymiana listew maskujących połączenia okien (Recepcja, ZOL), malowanie drzwi zewnętrznych w poziomie przyziemia; -Malowanie krat zewnętrznych, balustrad i innych elementów metalowych występujących na elewacji, w tym malowanie antykorozyjne obudowy osłon wentylacji mechanicznej i konstrukcji wsporczych pod wentylatory dachowe. -Remont pokrycia daszku wejścia głównego (od str. zachodniej) wymiana nieszczelnego pokrycia dachu. - Sprawdzenie zakresu ocieplenia korekta przyjętych rozwiązań. Pozostały zakres z projektu z aktualizacja kosztorysu przy czym zakładamy,że podstawowa zawartość projektu z 2009 r. pozostaje aktualna. -Usunięcie odpadających fragmentów wypraw elewacyjnych ścian zewnętrznych i loggi; -Docieplenie ścian zewn. i logii ; -Wymiana obróbek blacharskich ( loggie, okucia poniżej połaci dachu powierzchni wystających z elewacji,) -Wymiana zewnętrznych parapetów okiennych ; -Wyprawy elewacyjne ścian i loggi wg uzgodnionej kolorystyki. -Cokół -masa akrylowa -Opaska wokół budynku; 3. Projekt budowlany-uzupełnienie zakresu 5 egz. 4. Projekt wykonawczy -uzupełnienie zakresu 5 egz. 5. Informacja BIOZ 5 egz. 6. STWIOR 3 egz. 7. Przedmiar robót -uzupełnienie zakresu 3 egz. 8. Kosztorys inwestorski- aktualizacja cen i uzupełnienie zakresu 2 egz. 9. Wersja elektroniczna każdego opracowania po 1 egz. 5.Budynek główny- Przebudowa pochylni i wejść do budynku, dodatkowe balustrady. Zakres prac projektowych Zad.1. Strona 4

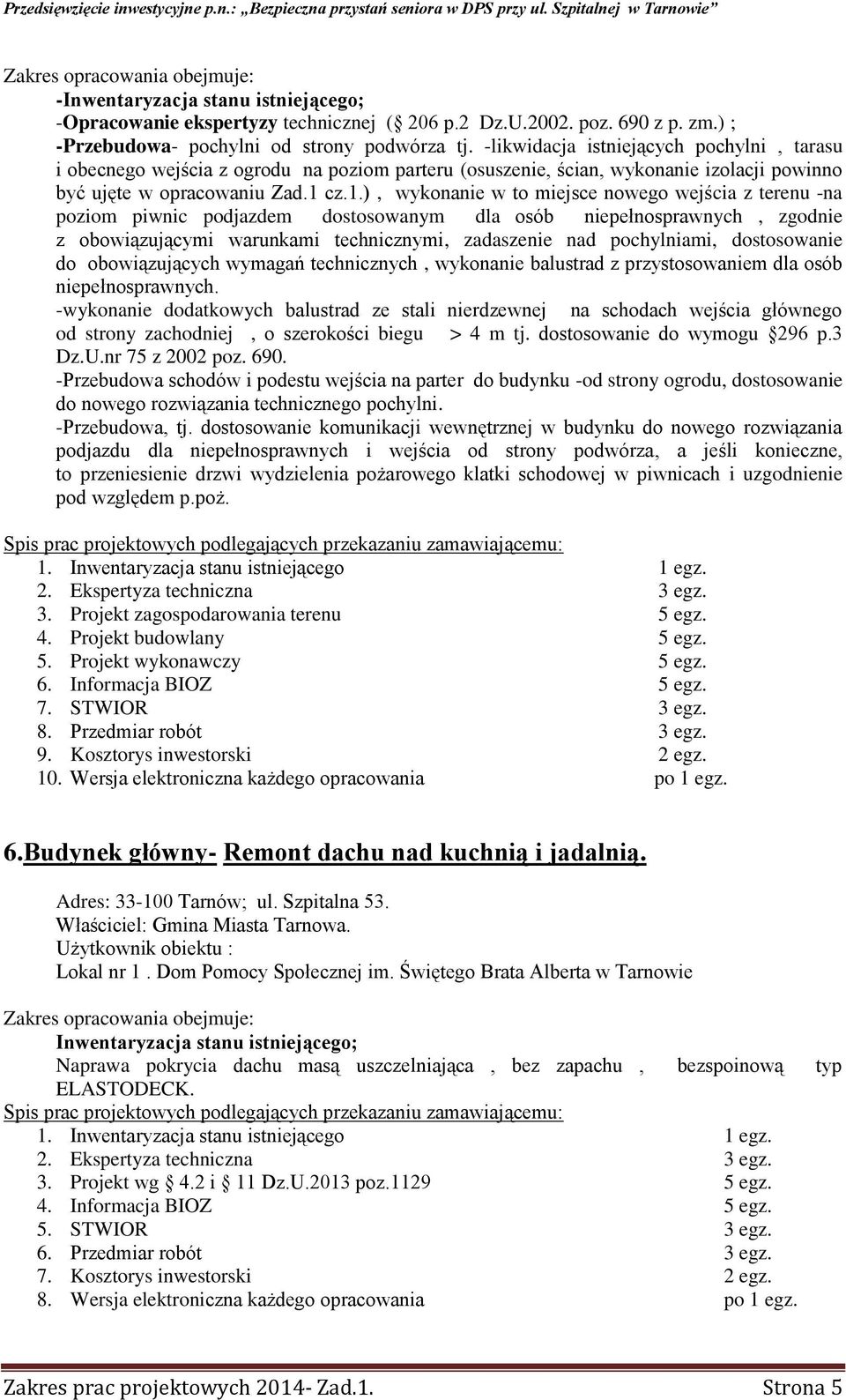

5 -Opracowanie ekspertyzy technicznej ( 206 p.2 Dz.U poz. 690 z p. zm.) ; -Przebudowa- pochylni od strony podwórza tj. -likwidacja istniejących pochylni, tarasu i obecnego wejścia z ogrodu na poziom parteru (osuszenie, ścian, wykonanie izolacji powinno być ujęte w opracowaniu Zad.1 cz.1.), wykonanie w to miejsce nowego wejścia z terenu -na poziom piwnic podjazdem dostosowanym dla osób niepełnosprawnych, zgodnie z obowiązującymi warunkami technicznymi, zadaszenie nad pochylniami, dostosowanie do obowiązujących wymagań technicznych, wykonanie balustrad z przystosowaniem dla osób niepełnosprawnych. -wykonanie dodatkowych balustrad ze stali nierdzewnej na schodach wejścia głównego od strony zachodniej, o szerokości biegu > 4 m tj. dostosowanie do wymogu 296 p.3 Dz.U.nr 75 z 2002 poz Przebudowa schodów i podestu wejścia na parter do budynku -od strony ogrodu, dostosowanie do nowego rozwiązania technicznego pochylni. -Przebudowa, tj. dostosowanie komunikacji wewnętrznej w budynku do nowego rozwiązania podjazdu dla niepełnosprawnych i wejścia od strony podwórza, a jeśli konieczne, to przeniesienie drzwi wydzielenia pożarowego klatki schodowej w piwnicach i uzgodnienie pod względem p.poż. 3. Projekt zagospodarowania terenu 5 egz. 4. Projekt budowlany 5 egz. 5. Projekt wykonawczy 5 egz. 6. Informacja BIOZ 5 egz. 7. STWIOR 3 egz. 8. Przedmiar robót 3 egz. 9. Kosztorys inwestorski 2 egz. 10. Wersja elektroniczna każdego opracowania po 1 egz. 6.Budynek główny- Remont dachu nad kuchnią i jadalnią. Użytkownik obiektu : Inwentaryzacja stanu istniejącego; Naprawa pokrycia dachu masą uszczelniająca, bez zapachu, bezspoinową typ ELASTODECK. 3. Projekt wg 4.2 i 11 Dz.U.2013 poz egz. 4. Informacja BIOZ 5 egz. 5. STWIOR 3 egz. 6. Przedmiar robót 3 egz. 7. Kosztorys inwestorski 2 egz. 8. Wersja elektroniczna każdego opracowania po 1 egz. Zakres prac projektowych Zad.1. Strona 5

6 7. Budynek główny- Zewnętrzny dźwig osobowy typ platforma dla wózków. Użytkownik obiektu : -segment wschodni Inwentaryzacja stanu istniejącego; Pełno-branżowy projekt dźwigu obsługującego dwa przystanki tj. poziom zero i teren w segmencie wschodnim. 3. Projekt budowlany 5 egz. W tym : -roboty ogólno-budowlane ; -montaż urządzeń; -instalacja elektryczna. 4. Projekt wykonawczy (z podziałem na branże) 5 egz. 5. Informacja BIOZ 5 egz. 6. STWIOR 3 egz. 7. Przedmiar robót 3 egz. 8. Kosztorys inwestorski 2 egz. 9. Wersja elektroniczna każdego opracowania po 1 egz. 8. Budynek główny-oddzielne przyłącza wodociągowe dla DPS i ZOL -Likwidacja istniejących przyłączy wodociągowych. -Wykonanie nowych przyłączy wody dla umożliwienia zawarcia oddzielnych umów o dostawę wody i odbiór ścieków przez DPS i ZOL, przeniesienie wodomierzy do budynku. - likwidacja studni wodomierzowych, rozebranie elementów betonowych, zasypanie wykopu, odtworzenie nawierzchni. 2. Projekt zagospodarowania terenu 5 egz. 3. Projekt budowlany 5 egz. 4. Projekt wykonawczy 5 egz. 5. Informacja BIOZ 5 egz. 6. STWIOR 3 egz. 7. Przedmiar robót 3 egz. 8. Kosztorys inwestorski 2 egz. 9. Wersja elektroniczna każdego opracowania po 1 egz. Zakres prac projektowych Zad.1. Strona 6
