1 UC on UCS Anna Szymanek-Załęska 19 marca 2014

2 Agenda Co to jest UC na UCS? Business Edition 6000 Business Edition 7000 Tested Reference Configurations (TRC) Spec-based Configurations 2

3 Wirtualizacja UC 3

4 Co to jest UC na UCS? Wirtualizacja aplikacji UC w oparciu o Cisco Unified Computing System Aplikacje UC VM VM VM VM VM Oprogramowanie wirtualizacyjne UCS C-Series LAN UCS B-Series - Bxxx blades chassis - 2x00 FEX - 6x00 FI PSTN SAN 4 4

5 Środowisko wirtualizacyjne Aplikacje 3 rd -party Apps VM VM VM VM VM Oprogramowanie wirtualizacyjne Hyper-V Cisco UC Virt. Hypervisor ( HYP OEM) Cisco UC Virt. Foundation ( FND OEM) VMware vsphere ESXi ( ST, ET, EP OEMs) Customer-provided (host, site, ELA) KVM Xen Sprzęt serwery, storage, sieć etc. etc. etc. Tested Reference Configuration (UC on UCS TRC) Specs-based (UC on UCS) Specs-based (3 rd -party Server on VMware HCL) 5

6 Pełna wirtualizacja w UCM 10.0(1) UCM 4.3 to 7.1 MCS only UCM 8.0(2) to 9.1 MCS or Virtual UCM 10.0(1)+ Virtual-only X MCS Cisco + disty s sold out IBM discontinued. X MCS or BE3K 8.6 eosale Jul CY13 BE5K 6.0 to 9.1 eosale Mar CY13 BE No change BE X X X 7890 X 7828 EOL Bulletins for MCS 7816/25/35/45 here: 6

7 Business Edition

8 Rozwiązania Business Edition [6,7]000 Czym są? Zestaw rozwiązań w formie serwerów UCS z preinstalowanymi aplikacjami Zamawiane poprzez pojedynczy part number Jakie są zalety? Łatwiejsze w zamawianiu, implementacji Daje większe możliwości rozwoju systemu w przyszłości 8

9 Rozwiązania Business Edition [6,7]000 Coś więcej niż system telefonii IP Rozwiązanie dla małych i średnich firm Cisco Business Edition 6000 (BE6000) Optymalizacja dla użytkowników Średnie i duże implementacje Cisco Business Edition 7000 (BE7000) Instalacje większe niż 1000 użytkowników 9

10 Cisco Business Edition 6000 Pre-instalowane aplikacje, wspierane wspólnie na jednym serwerze. Call Control CUCM Voic Unity Connection IM & Presence Attendant Console CUxAC Paging Contact Center CCX Emergency Responder CER Video Interworking VCS Video Conference Conductor Prime Collab. Provisioning 1000 Users 1000 VM/UM Users 1000 IM&P Users Advanced 50 Users / Group 100 Agents 1000 Phones 100 Traversal & 100 non- Traversal TP Server Control 1000 Users Cisco UCS C Series C220M3 server Medium Density: 4 UC applications + 1 Management application (1000 users / 1200 devices) High Density: 8 UC applications + 1 Management application (1000 users / 2500 devices) 10

11 Cisco Business Edition 6000 Wgrane aplikacje i wymagania na zasoby Aplikacja Skalowalność vcpu vram vdisk Distributio n Unified Communication Manager CUCM 1000 Users/1200 devices 2 4GB 1x80GB ISO & OVA Tak Unity Connection CUC 1000 VMs 1 + 1* 4GB 1x160GB ISO & OVA Tak IM & Presence IMP 1000 Full UC, IM & Presence users 1 2GB 1x80GB ISO & OVA Tak Contact Center Express UCCX 100 Agents 2 4GB 1x146GB ISO & OVA Tak Cisco Prime Collaboration Provisioning CPC VCS-Control (Video Collaboration) 1000 devices 1 2GB 1x80GB OVA Tak 100 traversal calls 100 non-traversal calls 2 4GB 1x250GB OVA Tak CER (Emergency Responder) 1000 users 2 4GB 1x80GB ISO & OVA Tak Paging 50 users per group Unlimited groups 1 4GB 1x80GB OVA Tak Preinstalacja? 11

12 Łatwe do zamawiania bundle serwerowe Cisco Unified Computing System Serwer Cisco UCS Server C-Series C220 M3S, ze skonfigurowanym BIOSem & RAIDem. Preinstalowany hypervisor Vmware ESXi Aplikacje UC wgrane i gotowe do instalacji Component Medium Density Server High Density Server Grupa docelowa Średnie firmy, do 1000 użytkowników Średnie firmy, do 1000 użytkowników Pojemność 1000 użyt./ 1200 urządzeń/ 50 site ów 1000 użyt./ 2500 urządzeń/ 50 site ów Cena(USD GPL) $9,400 $20,800 Liczba aplikacji 1 zarządzanie+ 4 aplikacje UC 1 zarządzanie+ 8 aplikacji UC 12

13 Medium Density versus High Density Server Porównanie CPU RAM Disk RAID Component Medium Density Server High Density Server Network PSU VMware 2 x 2.4 GHz E / 4 Cores / 80W / 10MB Cache 4 x 8GB DDR MHz RDIMM/PC / dual rank/1.35v 4 x 500GB 6Gb SATA 7.2K RPM SFF HDD/hot plug/drive sled mounted Mega RAID i + battery backup configured for RAID 10 2 x 1Gb + 1Gb LoM On-board 1 x 650W power supply (2 nd power supply available as option) Hypervisor Edition 2 CPU sockets, vram unrestricted 2 x 2.4 GHz E / 8 Cores / 115W / 20MB Cache / Hyper-Threading 6 x 8GB DDR MHz RDIMM/PC / dual rank/1.35v 8 x 300GB 6Gb SAS 15K RPM SFF HDD/hot plug/drive sled mounted Mega RAID i + battery backup configured for RAID 5 2 x 1Gb + 1Gb LoM On-board plus Intel i350 Quad Port 1Gb Adapter 2 x 650W power supplies Hypervisor Edition 2 CPU sockets, vram unrestricted 13

14 BE6000 wykorzystanie SIP Provider Optional BE6000 Cluster(s) Voice Gateway (Cisco ISR Router) Business Edition 6000 Skalowalność: 1,000 użytkowników 1,200 urządzeń na serwerze MD 2,500 urządzeń na serwerze HD 1,000 skrzynek poczty głosowej 100 agentów Contact Center 1,000 użytkowników IM 50 lokalizacji Wysoka dostępność 14

15 Wsparcie dla aplikacji typu 3 rd Party Obecnie aplikacje firm partnerskich mogą zostać zainstalowane na tym samym serwerze co Business Edition Trzeba jednak pamiętać o zasadach co-rezydencji. Zasady co-rezydencji: Dotyczy aplikacji: CDN collaboration applications Solution Plus collaboration applications Maksymalnie trzy aplikacje firm partnerskich per jeden serwer BE6K. 15

16 Cisco WebEx Meeting Center Opcjonalnie jako add-on Pakiet WebEx Meeting Center web conferencing named hosts przy korzystnym upuście Wybór subskrypcji na 1, 3 lub 5 lat Minimalny wybór to licencje na 5 hostów Maksymalna pojemność to 25 uczestników per sesja Odnowienie subskrypcji poprzez tradycjne cennikowe part numbery (GPL SKU) Tylko jeden pakiet WebEX MC na dane wdrożenie Business Edition

17 Cisco Business Edition 6000 Implementacja zcentralizowana (z redundancją) Central Site Centralized Deployment Model Branch 1 Capacity: Supported capacity (1,000 users/ up to 2,500 endpoints and 100 contact center agents) Flexible Redundancy: Multiple UCS C220 server hosts may be deployed for full application redundancy / high availability UCM redundancy with MCS server if required IP WAN PSTN SRST Optional. Branch 49 17

18 Cisco Business Edition 6000 Redundancja BE 6000 Server #1 VM 1 VM 2 VM 3 VM 4 VM 5 CPC CUCM CUC IM&P VCS-C - CUCM CUC IM&P Aplikacja firmy trzeciej VM 1 VM 2 VM 3 VM 4 VM 5 BE 6000 Server #2 18

19 Łatwość zarządzania Cisco Prime Collaboration zarządzanie na wszystkich etapach działania systemu Cisco Prime Collaboration Deployment & Provisioning End-user Self-Provisioning & Self-care Factory configured HW / Preloaded SW Enterprise License Manager (UCM) End User self-care Cisco Prime Collaboration User Services Management Enterprise License Manager 19

20 Miejsca warte odwiedzenia Cisco Business Edition

21 Business Edition

22 Cisco Business Edition 7000 Modularne rozwiązanie dla średnich i dużych implementacji Podobnie jak w BE6000: serwer z preinstalowanymi aplikacjami Zoptymalizowane od strony czasu implementacji i ceny dla rozwiązań użytkowników Rozwój rozwiązania poprzez dodawanie kolejnych serwerów i licencji BE7K-K9 or BE7K-K9-XU Preinstalowane Aplikacje UC 9.1/10.0 Vmware 5.1 UCS C240 M3 SFF 22

23 Cisco Business Edition 7000 Wgrane aplikacje, gotowe do implementacji Cisco Collaboration suite Prime Collaboration Provisioning 9.5, 10.0 Unified Communications Manager 9.1(2), 10.0 IM & Presence 9.1(2), 10.0 Paging Server 8.4 Unity Connection 9.1(2), 10.0 VCS X8.1 Aplikacje UC (bez licencji, licencje sprzedawane osobno) - Te same aplikacje, które dostępne są w BE Wszystkie narzędzia zarządzania - Licencje dodawane w modelach UCL, CUWL Emergency Responder 10.0 Unified Contact Center Express 9.0,10.0 Cisco UC Virtualization Hypervisor 5.1 U1 Cisco UCS C240 M3 SFF TRC#2 Zainstalowany hypervisor - VMW-VS5-HYP-K9 Skonfigurowany serwer -UCS C240 M3, with BIOS, RAID, disk formatting, firmware, drivers, ready-to-go 23

24 Porównanie rozwiązań Attribute Business Edition 6000 Business Edition 7000 Target Design Pojemność Cena SKU Małe, średnie firmy (25 to 1000 users) Implementacja jednoserwerowa (+redundancja), 5-8 aplikacji per serwer 1000 użytkowników urządzeń 100 konsultantów contact center $9,400 - MD Server (4 apps + Management) $20,800 - HD Server (8 apps + Management) Bundled 25-user license options included Special add-on user/app license options available BE6K-ST-BDL-K9=, BE6K-ST-BDL-XU= BE6K-STBDL-PLS-K9=, BE6K-STBDL-PLS-XU= Średnie i duże firmy ( users) Typowo 2-4 serwery, 4-6 aplikacji per serwer użytkowników 15,000+ devices 100+ konsultantów contact center $23,468 (4-6 apps typical) + app/user licensing Standard app/user licensing sold separately BE7K-K9, BE7K-K9-XU +standardowe licencje na użytkowników 24

25 Porównanie implementacji BE6000 UC on UCS BE7000 App Ready to run App Ready to run Setup w polu Setup w polu Setup w polu App installer Media VM file App installer Media VM file Preloaded Preloaded Virt. ready to run Setup w polu Virt. installer media UCS Disk format +RAID Setup w polu UCS BIOS/FW/Drivers UCS Rack, Stack, Cable 25

26 Porównanie licencjonowania BE6000 UC on UCS BE7000 Licencjonowanie aplikacji Specyficzne dla BE bundle licencyjne Add-on CUWL / UCL (sprzedawane osobno, jak w UC on UCS) Wliczone licencje aplikacyjne Wliczone pierwsze 25 licencji na użytkowników PCP VCS Brak Hypervisor Serwer UCS Wliczona licencja na HYP Serwer wliczony Licencje FND/ST/ET/EP sprzedawane osobno Serwer sprzedawany osobno Licencja na HYP Serwer wliczony 26

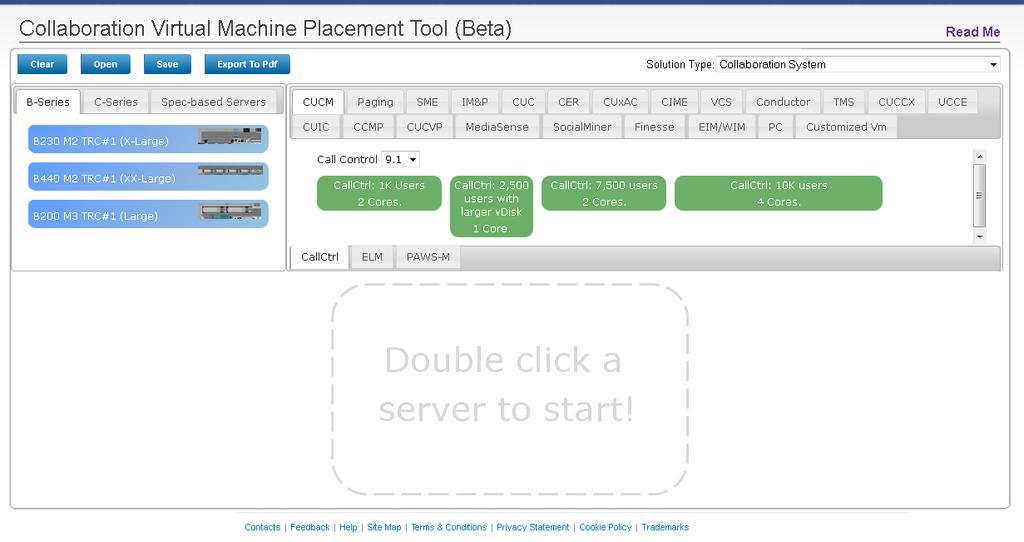

27 Jak projektować system BE Sizing: SRND & Collaboration Sizing Tool Układanie maszyn wirtualnych (VM placement tool) Możliwość importowania danych z sizing tool BE7000 jako nowe, Medium TRC UCUCS-EZ-C220M3S BE7K-K9 UCUCS-EZ-C240M3S Strona produktu: Medium TRC C220 M3 SFF TRC#1 8 cores 8 disks BE7000 s new Medium TRC C240 M3 SFF TRC#2 12 cores 12 disks Large TRC C240 M3 SFF TRC#1 16 cores 16 disks 27

28 Business Edition 7000 Miejsca warte odwiedzenia Strona produktu: Pomoc w projektowaniu: VM Placement Tool: Docwiki : 28

29 TRC Tested Reference Confirgurations 29

30 Konfiguracje UCS rekomendowane przez Cisco (TRC) 2XL B440 M2 TRC#1 Full-width Blade for UC on UCS UCS-B440M2-VCDL1 XL C260 M2 TRC#1 B230 M2 TRC#1 2RU Server for UC on UCS Half-width Blade for UC on UCS UCS-C260M2-VCD2 UCS-B230M2-VCDL1 C240 M3S TRC#1 2RU Server for UC on UCS UCUCS-EZ-C240M3S L B200 M3 TRC#1 Half-width Blade for UC on UCS 4 Blades + chassis + switching for UC on UCS B starter kit UCUCS-EZ-B200M3 UCSB-EZ-UC-B200M3 M C220 M3S TRC#1 C240 M3S TRC#2 1RU Server for UC on UCS 2RU Server WITH PRELOAD for UC on UCS UCUCS-EZ-C220M3S BE7K-K9 BE7K-K9-XU S+ S C220 M3S TRC#3 (BE6000 HD Server) C220 M3 TRC#2 (BE6000 MD Server) 1RU Server for UC on UCS or BE6000 BE6000 HD bundle or à la carte only BE6000 MD bundle or UCSC-C220- M3SBE= 30

31 Spec-based 31

32 Kiedy wybrać spec-based? Bardzo duże wdrożenia Wykorzystanie istniejącej infrastruktury Konkretne wymagania aplikacji na ilość core Wszystkie komponenty serwera muszą być na VMware HCL: 32

33 33

34 UC na UCS co wybrać przy wdrożeniu? Tested Reference Configuration (TRC) Specs-based Business Edition 6000/7000 UC on UCS TRC UC on UCS Specs-based 3 rd -Party Specs-based Bardziej Łatwość wdrożenia Potwierdzone przez Cisco Mniej Mniej Wykorzystanie istniejącego środowiska Wybór klienta Bardziej 34
