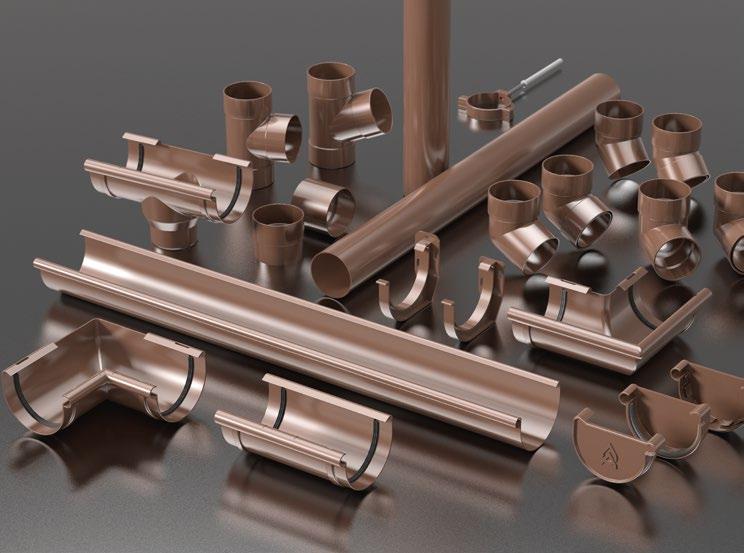

2 PROAQUA SYSTEM RYNNOWY PVC INFORMACJE O SYSTEMIE RYNNOWYM PVC PROAQUA ProAqua system rynnowy produkowany z tworzywa sztucznego, przeznaczony do skutecznego odprowadzania wody deszczowej z dachu. Szczelny, estetyczny i trwały doskonale sprawdzi się na każdym dachu. rynnowy ProAqua to rynny profesjonalistów. Wykorzystywane w recepturach stabilizatory wapniowo-cynkowe (CaZn) spełniają wytyczne REACH obligatoryjnie, które obowiązują od początku 2016 roku a do produkcji ProAqua stosowane znacznie wcześniej. Charakterystyka u Rynnowego ProAqua: przemyślane rozwiązania, które ułatwiają montaż jednocześnie zwiększając skuteczność orynnowania, tradycyjny, półokrągły kształt rynny zaprojektowany z zastosowaniem innowacyjnych rozwiązań konstrukcyjnych, które zwiększają jej sztywność oraz zabezpieczają przed przelewaniem się wody, rynna posiada specjalne połączenie z hakiem rynnowym, tworząc zamek zapobiegający wypięciu się rynny po zmontowaniu, niezawodna szczelność systemu dzięki zastosowaniu specjalnie zaprojektowanej uszczelki trójwargowej, która zwiększa szczelność połączeń poziomych elementów systemu, proekologiczne rozwiązania, które minimalizują ilość odpadów oraz wpływają na obniżenie zużycia energii i wody, zaprojektowany i wykonywany na podstawie norm: PN-EN 607, PN-EN oraz PN-EN 1462, wiele popularnych kolorów do wyboru: ciemny brąz, jasny brąz, ceglasty, grafit antracytowy, czarny i biały, wymiary systemów 75/63, 125/90 (110), 150/110, 10 lat gwarancji. 2 budmat.com

3 PROAQUA SYSTEM RYNNOWY PVC EEMENTY SYSTEMU I KOORYSTYKA Schemat systemu Główne elementy systemu rynnowego PVC ProAqua Rynna Łącznik rynny ej spustowy Narożnik wewnętrzny 90 o Narożnik zewnętrzny 90 o Hak rynnowy stalowy Hak rynnowy doczołowy z dodatkowym otworem montażowym Jasny brąz ~RA Hak rynnowy doczołowy Denko rynny uszczelkowe Denko rynny klejone Rura spustowa Złączka rury spustowej Złączka rury spustowej dwukielichowa (mufa) Kolanko jednokielichowe Kolanko dwukielichowe Obejma rury spustowej Śruba do obejmy rury spustowej Obejma stalowa Ciemny brąz ~RA Grafitowy ~RA Czarny ~RA Ceglasty ~RA Biały ~RA Wylewka (kolanko jednokielichowe) Trójnik Osadnik rury spustowej (możliwość podłączenia rury spustowej 63,80,90,100,110) 75/63 125/90 (110) 150/110 budmat.com 3

4 PROAQUA SYSTEM RYNNOWY PVC A Rynna A i B Rynny pakowane są w foliowy rękaw po 3 sztuki (system 75) i 5 sztuk (systemy 125, 150). 1 mb 1 mb [sztuk/mb] 75 85,7 57,8 6,95 8, B ,14 14, ,32 18, Łącznik rynny ,50 12, ,64 19, ,26 21, ej spustowy ,45 19, ,76 23, ,37 37, Narożnik wewnętrzny 90 o , ,45 19, ,76 23, ,21 27, Narożnik niestandardowy * brak rabatu handlowego. Termin realizacji minimum 5 dni roboczych ,00 * 65, ,30 * 71,71 2 Narożnik zewnętrzny 90 o ,6 67,5 15,45 19, , ,76 23, ,21 27, Narożnik niestandardowy * brak rabatu handlowego. Termin realizacji minimum 5 dni roboczych ,00 * 65, ,30 * 71,71 4 budmat.com

5 PROAQUA SYSTEM RYNNOWY PVC Hak rynnowy doczołowy B B ,5 6,12 7, ,2 7,23 8, Hak rynnowy doczołowy z dodatkowym otworem montażowym B ,50 5, B ,30 7, ,7 7,44 9, Hak rynnowy nakrokwiowy B B ,28 12, ,71 13, ,79 14, ,26 15, Denko rynny uszczelkowe (lewe/prawe) 75 4,75 5, ,02 8, ,96 11, Denko rynny klejone (lewe/prawe) 125 7,02 8, ,96 11, budmat.com 5

6 PROAQUA SYSTEM RYNNOWY PVC Rura spustowa i Rury spustowe pakowane są w foliowy rękaw po 3 sztuki w rękawie. 1 mb 1 mb [sztuk/mb] ,50 12, ,14 17, ,38 20, Złączka rury spustowej jednokielichowa , ,68 13, , ,5 105,5 12,59 15, Redukcja rury spustowej 90/ , ,20 13, Złączka rury spustowej dwukielichowa (mufa) 75 67, ,4 8,50 10, ,5 90,5 13,30 16, , ,5 110,5 15,67 19, Kolanko jednokielichowe (wylewka) a [ o ] a 75 67, ,5 10,95 13, ,49 21, , ,5 13,09 16,10 87,5 17,49 21, ,88 24, , ,5 15,11 18, ,5 19,88 24,45 Kolanko dwukielichowe a [ o ] 75 67,4 67,4 67,5 10,95 13, a ,5 90, ,49 21,51 67,5 13,09 16, ,5 17,49 21, ,88 24, ,5 110,5 67,5 15,11 18, ,5 19,88 24,45 6 budmat.com

7 PROAQUA SYSTEM RYNNOWY PVC Obejma rury spustowej ,59 5, ,86 7, ,03 8, Śruba z kołkiem do obejmy rury spustowej Oznaczenie M8-12x ,56 1, M8-12x ,61 3, M8-12x ,62 5,68 M8-12x ,00 8, Trójnik a [ o ] a 75 67,4 67,4 67,5 21,00 25, , ,5 90,5 53,16 65, , ,5 110,5 67,5 87,5 58,46 71, Metalowa obejma do rury spustowej ,85 14, Mocowanie obejmy do płyty 7,47 9, Osadnik rury spustowej 75/125/150 38,90 47,85 budmat.com 7

8 MONTAŻ PROAQUA SYSTEM RYNNOWY PVC INSTRUKCJA MONTAŻU SYSTEMU RYNNOWEGO PVC PROAQUA 1 Przed zakupem systemu rynnowego należy dobrać odpowiedni rozmiar rynien i rur spustowych oraz ich ilość w zależnosci od wielkości połaci dachowych (E p ), korzystając z zamieszczonego wzoru: 2 Po określeniu wielkości systemu rynnowego, ze względu na powierzchnię (pojedyńczej) połaci dachowej, w celu prawidłowego i sprawnego odprowadzenia wody deszczowej, dobieramy ilośc rur spustowych. Przy doborze ilości rur spustowych należy uwzględnić ich rozmieszczenie (rysunek). 3 Gdy już odpowiednio dobierzemy system rynnowy, przystępujemy do montażu haków rynnowych. Przy wyznaczaniu (trasowaniu) miejsc montażu haków rynnowych (metalowych bądź z PVC) należy pamiętać 3 mm o zachowaniu odpowiednich spadków. Spadek powinien wynosić min. 0,3 % (3 mm na 1 mb). Spadek wywołujemy zawsze w stronę leja spustowego. Prawidłowe pochylenie 1 mb rynny pod wpływem wody zapewni nam samoczyszczenie się instalacji. 4 W zależności od wybranych haków rynnowych (doczołowych lub nakrokwiowych) należy odpowiednio wyznaczyć ich rozstaw. Haki rynnowe doczołowe max rozstaw a = 600 mm Haki rynnowe nakrokwiowe max rozstaw a = 1000 mm a 5 Należy pamiętać o odpowiednim zamontowaniu rynny względem połaci dachowej (rys). Rynna nigdy nie może pełnić roli bariery śniegowej. Należy zabezpieczyć system rynnowy przed zsuwającym się zalegającym na dachu śniegiem i lodem, korzystając z dostępnych na rynku barier śniegowych. z barierami śnieżnymi bez barier śnieżnych szczelina 1-2 cm 6 Następnie po zamontowaniu rynny w hakach, przystępujemy do montażu kształtek systemu rynnowego (lej spustowy, narożnik, itd.). 8 budmat.com

9 MONTAŻ PROAQUA SYSTEM RYNNOWY PVC 7 Haki rynnowe poza swoją podstawową funkcją podtrzymywania całej rynny służą również do liniowego prowadzenia (wprowadzania) rynny w kształtkę. Nie dalej jak 15 cm od kształtki po obu stronach montujemy hak rynnowy. Pozwoli nam to uniknąć deformacji systemu a tym samym ewentualnej utraty szczelności w przypadku zniszczenia uszczelki. 8 ej spustowy systemu ProAqua możemy zamontować na dwa sposoby: przelotowo oraz wykorzystując go jako złączkę. W pierwszym przypadku należy w rynnie wyciąć odpowiedniej średnicy otwór, natomiast w drugim - połączyć dwa odcinki rynien stosujac się do zaleceń z pkt. 7. budmat.com 9

10 MONTAŻ PROAQUA SYSTEM RYNNOWY PVC 9 Gdy już mamy zamontowane leje spustowe, narożniki i łączniki, przystępujemy do montażu denek. W systemie ProAqua mamy dwa rodzaje denek: z uszczelką i klejone (prawe, lewe). denko uszczelkowe denko klejone 10 Następnie przystępujemy do montażu rur spustowych (pionów). Wyróżniamy 3 przypadki: jeżeli dach nie posiada okapu (nie jest wysunięty poza obrys muru) należy połączyć rurę spustową bezpośrednio z lejem za pomocą złączki rurowej jedno- lub dwukielichowej, gdy okap jest bardzo mały, w większości przypadków wystaczy zastosować kolanka jedno- i dwukielichowe bezpośrednio je ze sobą łącząc lub dla poprawy estetyki systemu możemy zastosować dwa kolanka dwukielichowe docinając odpowiedni odcinek rury (odpowiadający długości kołnierza kolanka), jeżeli okap jest większy, należy dociąć odpowiedniej długości odcinek rury spustowej, na obu jej końcach zamontować kolanka dwukielichowe. Jeden koniec podłączyć bezpośrednio pod lej spustowy (zabezpieczając wkrętem), drugi nakładając na rurę spustową, która będzie nam tworzyła pion całej instalacji (rys). 11 Rury spustowe w systemie ProAqua montujemy do ściany za pomocą obejm z odpowiedniej długości kołkiem rozporowym, uwzględniając materiał z jakiego została wykonana ściana bądź elewacja budynku (styropian, płyta warstwowa). 10 budmat.com

11 MONTAŻ PROAQUA SYSTEM RYNNOWY PVC 12 Gdy zajdzie konieczność przedłużenia rury spustowej, dwa odcinki łączymy za pomocą złączki rurowej. W systemie rynnowym ProAqua występują dwa rodzaje złączki: jedno- i dwukielichowa (mufa). 13 W zależności od sposobu odprowadzania wody stosujemy wylewkę (kolanko jednokielichowe) lub osadnik rury spustowej. Wylewkę należy zamontować w odległości min. 20 cm od gruntu. budmat.com 11

12 PODSUFITKA DACHOWA PVC INFORMACJE O PODSUFITCE PVC Podsufitka poza swoją funkcją dekoracyjną (jest zwieńczeniem realizacji dachu) ma także wiele funkcji praktycznych. Podsufitka dachowa (podbitka) jest integralną częścią kompletnego dachu, który w ofercie BUDMAT tworzą: pokrycie dachowe wykonane z blachodachówki modułowej Venecja, orynnowanie z zastosowaniem systemu rynnowego PVC ProAqua, podsufitka dachowa. Zastosowanie podsufitki pozwala na szybkie i efektowne wykończenie pokrycia dachowego oraz na jego dodatkową wentylację. Podbitka zabezpiecza konstrukcję dachu (zwłaszcza w części okapu) i stanowi finalnie o estetyce całej inwestycji. Montaż podsufitki dachowej BUDMAT jest szybki oraz łatwy a dostępne kolory idealnie komponują się z kolorystyką dachów Venecja oraz rynien ProAqua. Podsufitka BUDMAT produkowana z wysokiej jakości materiału PVC jest estetyczna, wyjątkowo lekka i nie obciąża dodatkowo dachu. Występuje w wersji pełnej oraz perforowanej w kolorach: jasny brąz, ciemny brąz, grafitowy, biały, czarny, złoty dąb oraz orzech. Podsufitka BUDMAT nie wymaga malowania, jest odporna na czynniki atmosferyczne oraz na ewentualne działania pleśni oraz grzybów dlatego została objęta 25 letnim okresem gwarancji. 12 budmat.com

13 PODSUFITKA DACHOWA PVC EEMENTY SYSTEMU I KOORYSTYKA Podsufitka dachowa PVC Panel podstawowy (pełny) Podsufitka PVC BUDMAT wykonana z nieplastyfikowanego PVC, lekka, estetyczna i trwała zabudowa okapów dachowych. Jest kompletnym rozwiązaniem składającym się z: panelu pełnego i perforowanego, listwy J, listwy H oraz narożnika wewnętrznego i zewnętrznego. Występuje w kolorystyce wzorowanej na odcieniach naturalnego drewna (dąb, orzech) bądź kolorystyce, którą dopasowuje się do systemu rynnowego. Szerokość efektywna panelu: 306 mm Wysokość: 12,2 mm arkusza: 3 m Tradycyjna Jasny brąz ~RA 8017 Podsufitka dachowa PVC Panel wentylacyjny (perforowany) Grafit ~RA 7016 Ciemny brąz ~RA 8019 Biały ~RA 9003 Czarny ~RA 9005 Drewnopodobna Złoty dąb Orzech (ciemny dąb) Panel pełny Panel perforowany istwa J istwa H Narożnik wewnętrzny Narożnik zewnętrzny budmat.com 13

14 PODSUFITKA DACHOWA PVC Podsufitka PVC pełna Tradycyjna 1 m 2 1 m 2 Ilość w op. zbiorczym [m 2 ] Jasny brąz Ciemny brąz 12,2 Grafit Biały 30,16 37, , Czarny Drewnopodobna 1 m 2 1 m 2 Ilość w op. zbiorczym [m 2 ] Złoty dąb Orzech (ciemny dąb) 40,28 49, ,36 Podsufitka PVC perforowana Tradycyjna 1 m 2 1 m 2 Ilość w op. zbiorczym [m 2 ] Jasny brąz Ciemny brąz Grafit 30,16 37, ,36 Biały Czarny Drewnopodobna 1 m 2 1 m 2 Ilość w op. zbiorczym [m 2 ] Złoty dąb Orzech (ciemny dąb) 40,28 49, ,36 14 budmat.com

15 PODSUFITKA DACHOWA PVC istwa typu J 20 Tradycyjna 1 mb 1 mb Jasny brąz Ciemny brąz Grafit 3,82 4, ,3 Biały 38 Czarny Drewnopodobna 1 mb 1 mb Złoty dąb Orzech (ciemny dąb) 5,30 6, istwa typu H 43,8 Tradycyjna 1 mb 1 mb Jasny brąz Ciemny brąz Grafit 7,84 9, ,3 Biały 80 Czarny Drewnopodobna 1 mb 1 mb Złoty dąb Orzech (ciemny dąb) 10,60 13, budmat.com 15

16 PODSUFITKA DACHOWA PVC Narożnik wewnętrzny 12,2 Tradycyjny 1 mb 1 mb Jasny brąz Ciemny brąz 40 Grafit Biały 13,41 16, Czarny Drewnopodobny 1 mb 1 mb Złoty dąb Orzech (ciemny dąb) 15,69 19, Narożnik zewnętrzny 12,2 40 Tradycyjny 1 mb 1 mb Jasny brąz Ciemny brąz Grafit 13,41 16, Biały 63 Czarny Drewnopodobny 1 mb 1 mb Złoty dąb Orzech (ciemny dąb) 15,69 19, budmat.com

17 MONTAŻ PODSUFITKA DACHOWA PVC INSTRUKCJA MONTAŻU PODSUFITKI DACHOWEJ BUDMAT 1 Podsufitkę należy zamontować na konstrukcji nośnej wykonanej z suchych i zaimpregnowanych drewnianych łat. Łaty o przekroju 25x50 mm należy wypoziomować. Maksymalny rozstaw łat nie powinien przekraczać 40 cm. Do 40 cm (szerokość okapu) panele podsufitki dachowej BUDMAT można montować bez dodatkowego użebrowania (konstrukcja samonośna). wysunięcie okapu < 40 cm pokrycie dachowe krokiew deska czołowa ściana budynku łata drewniana wysunięcie okapu > 40 cm i Podsufitkę dachową należy zamontować w sposób umożliwiający prawidłową pracę całej konstrukcji, uwzględniając ruchy termiczne zamontowanych paneli, które spowodowane są zmianami temperatury i właściwościami użytych materiałów. budmat.com 17

18 MONTAŻ PODSUFITKA DACHOWA PVC 2 Montaż listwy J istwy J montujemy po obrysie ściany budynku, mocując do drewnianych łat oraz po obwodzie zabudowanego okapu co 30 cm za pomocą gwoździ. mocowanie listwy J obróbka blacharska listwa J 3 Panele należy łączyć ze sobą poprzez zatrzaśnięcie wywinięcia montowanego panelu na zamku panelu poprzedzającego. Zaleca się układać panele podbitki dachowej BUDMAT prostopadle do okapu (nigdy równolegle do okapu). Ułożenie paneli, poziome bądź ukośne, zgodnie z kątem nachylenia połaci dachowej jest jedynie wyrazem indywidualnych i estetycznych upodobań inwestora. Nie wpływa w bezpośredni sposób na pracę podbitki dachowej lub na jej właściwości mechaniczne. podsufitka podsufitka 18 budmat.com

19 MONTAŻ PODSUFITKA DACHOWA PVC 4 Montaż listwy H istwę typ H montujemy w narożach okapu (połączenie tradycyjne lub w tzw. jodełkę). połączenie tradycyjne połączenie w jodełkę listwa H podsufitka podsufitka perforowana listwa J listwa J ściana budynku 5 Montaż narożników Narożniki wewnętrzne i zewnętrzne stosujemy przy bardziej skomplikowanych okapach lub przy zabudowie krokwi i innych elementów konstrukcyjnych dachu. i Uwagi ogólne Wszystkie elementy systemu podbitki dachowej BUDMAT montujemy do wcześniej przygotowanej konstrukcji za pomocą nierdzewnych lub zabezpieczonych przed korozją gwoździ długości min. 20 mm i szerokości łba min. 8 mm. Gwoździe należy wbijać prostopadle w środek otworów montażowych pozostawiając ok. 1 mm luzu (w celu umożliwienia kompensacji termicznych zmian długości). Podsufitkę dachową BUDMAT perforowaną (wentylacyjną) montujemy co drugi panel w celu zapewnienia prawidłowej wentylacji dachu. budmat.com 19
