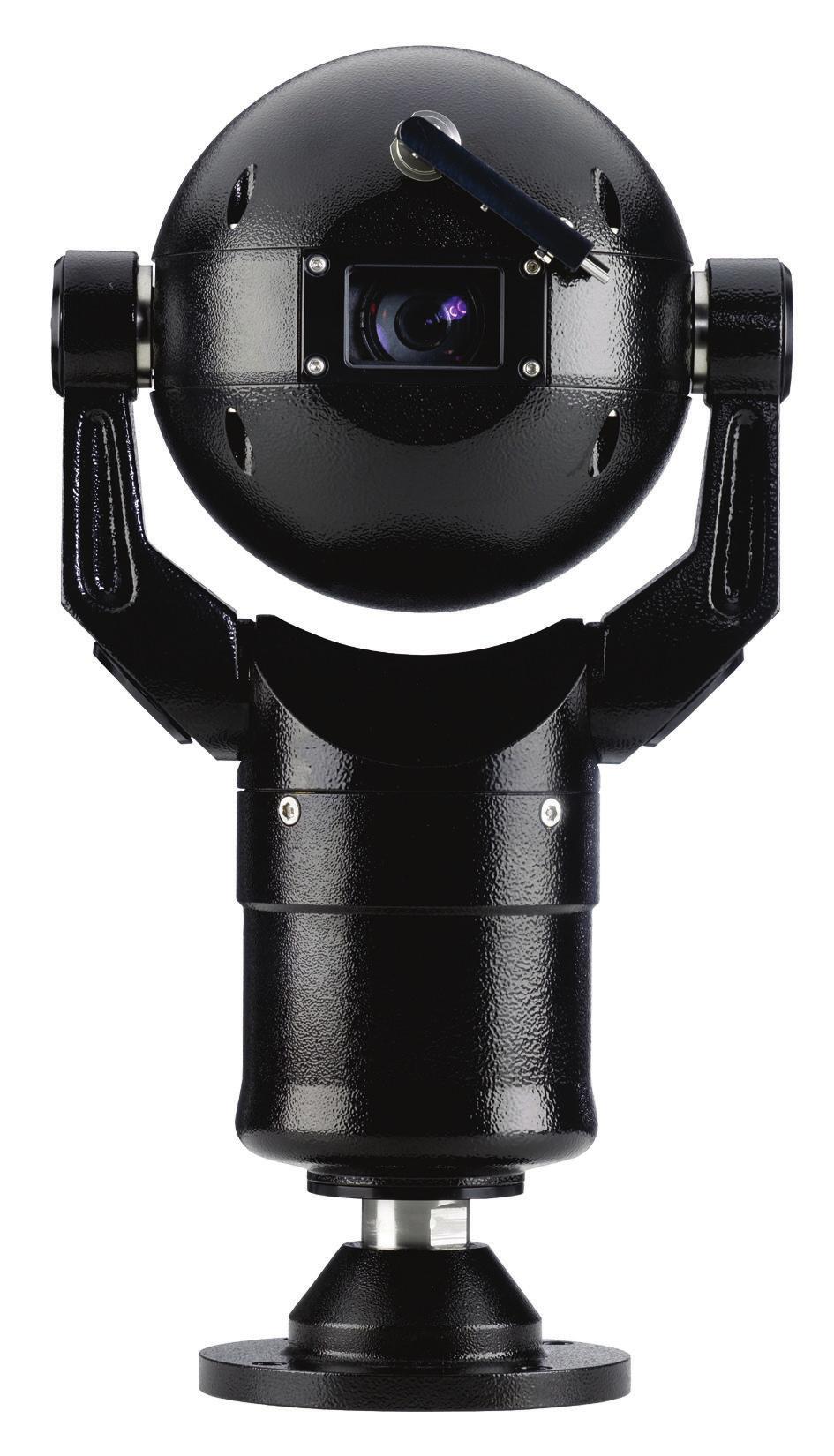

1 System telewizji przemysłowej (CCTV) Kamera serii MIC 400 Kamera serii MIC 400 Najwyższy na rynku stopień ochrony IP68 Bezszczotkowy silnik Elastyczne opcje montażu i dostosowania pola widzenia Wbudowana wycieraczka i grzejnik Obsługa wielu protokołów Kamery serii MIC 400 to niezawodne i wytrzymałe urządzenia wysokiej jakości do systemów dozorowych wymagających najwyższych parametrów działania. Dzięki precyzyjnej budowie, zgodnej z wymagającymi normami, urządzenia te oferują wiele zalet w porównaniu z tradycyjnymi kamerami kopułkowymi i PTZ. Ponadto jest do nich dostępny szereg opcji pozwalających uzyskać rozwiązanie dostosowane do niemal każdego zastosowania. Charakteryzująca się najwyższym na rynku stopniem ochrony IP68, zwarta, odporna na akty wandalizmu obudowa kamery z obrobionego aluminium nadaje się do montażu w najsurowszych warunkach środowiskowych. Obudowy tych kamer są poddawane dwóm procesom zapewniającym ochronę przed korozją najpierw aluminium jest pokrywane preparatem Alodine 5200, a następnie solidną powłoką proszkową. Alodine 5200 jest produktem niezawierającym chromu, przeznaczonym specjalnie do pokrywania powierzchni ze stopów nieżelaznych. Dzięki specjalnej konstrukcji i budowie, w tym uszczelnieniu pierścieniami o przekroju okrągłym (tzw. oringami), kamery serii MIC 400 mogą działać zanurzone pod wodą na głębokość do 1 m. Idealnie płaski wizjer i wbudowana wycieraczka silikonowa o dużej trwałości zapewniają doskonale ostry obraz nawet w bardzo niesprzyjających warunkach. Bezszczotkowy silnik pracuje niezawodnie i niemal bezgłośnie, umożliwiając pełen obrót w zakresie 360º i pochylenie w zakresie 320º, co zapewnia wyjątkowe możliwości obserwacji. Podczas ruchów pochylenia i obrotu, niewielkie przyrosty prędkości w zakresie od 0,2º do 90º na sekundę umożliwiają użytkownikowi precyzyjne sterowanie. Sterowanie prędkością jest szczególnie ważne w przypadku współpracy kamer z systemami analizy obrazu, zwłaszcza podczas śledzenia obiektów w pełnym powiększeniu. Dostępne są moduły kamer dualnych oferujących zoom optyczny 36x (cyfrowy 12x) przy typowej rozdzielczości 470 linii TV w systemie NTSC/PAL (moduł 18x) lub 530 linii TV w systemie NTSC/PAL (moduł 36x). W połączeniu z możliwościami montażu w pozycji pionowej, odwróconej lub ukośnej pod kątem 45 kamery serii MIC 400 umożliwiają osiągnięcie idealnego pola widzenia w każdej sytuacji. Podstawowe funkcje Najwyższy na rynku stopień ochrony IP68 Całkowita nieprzepuszczalność kurzu i wytrzymałość na zanurzenie pod wodą przez dłuższy czas sprawia, że kamery aluminiowe serii MIC 400 doskonale nadają się do montażu w najbardziej niesprzyjających warunkach.

2 2 Kamera serii MIC 400 Bezszczotkowy silnik Niezawodne bezszczotkowe silniki zapewniają bezszelestną pracę i płynne sterowanie. Planowanie Wymiary Elastyczne opcje montażu i dostosowania pola widzenia Bezawaryjne działanie zarówno w pozycji pionowej, jak i odwróconej zapewnia wiele opcji montażu i regulacji pola widzenia. Kamery montowane pionowo na maszcie mogą być ustawiane w położeniu pochylonym, co pozwala na podgląd podstawy masztu. 360 Wbudowana wycieraczka i grzejnik 281 Kamery serii MIC 400 są w stanie rejestrować najwyższej jakości obrazy bez względu na warunki pogodowe dzięki wbudowanej wycieraczce silikonowej o dużej trwałości i grzejnikowi. Ø120 Obsługa wielu protokołów Dzięki zgodności z niemal wszystkimi urządzeniami sterującymi, jakie są obecnie dostępne, kamery serii MIC 400 można bez problemu zintegrować z większością systemów dozorowych Zastosowania: Systemy CCTV Centra miast Ekstremalne warunki środowiskowe Szybka instalacja Wysokie wymagania dotyczące bezpieczeństwa Prestiżowe inwestycje Transmisja rozgłoszeniowa Architektura Ø Certyfikaty i świadectwa Region Certyfikacja Europa CE AC08-10-Q012 EMC Directive, Low Voltage Directive Stany Zjednoczone IP Rating UL FCC AC08-10-Q013 UL nd Edition: 2007 AC08-10-Q013 CFR 47 FCC part 15:2009, Class B Kanada CSA AC08-10-Q012 CAN/CSA-C22.2 No Kompatybilność elektromagnetyczna (EMC) Bezpieczeństwo Odporność na czynniki atmosferyczne Zgodność z przepisami FCC, część 15, ICES-003 oraz CE, włącznie z normami EN , EN :2006, EN :1995 i EN55022:2006, w tym AL:2007 Zgodność z przepisami CE, UL, EN oraz standardami IEC i 22 IP68 Dane techniczne Moduł kamery Przetwornik obrazu 1/4 CCD EXview (tylko WDR 36x) Rozdzielczość pozioma Filtr Ustawianie ostrości Przysłona Synchronizacja Stosunek sygnał / szum Kompensacja tła (BLC) Balans bieli Automatyczna regulacja wzmocnienia (AGC) Sterowanie aperturą Moduł 18x typowa 470 linii TV (NTSC/PAL), moduł 36x typowa 530 linii TV (NTSC/PAL) Automatyczny mechaniczny filtr podczerwieni Automatyczne lub ręczne Automatyczna lub ręczna z trybami integracji z długim czasem otwarcia migawki Wewnętrzna / zewnętrzna (V-Lock) 50 db lub więcej Wł./wył. Automatyczny Od 3 do 28 db, co 2 db 16 stopni

3 Kamera serii MIC Moduł zoomu optycznego 18x Obiektyw F=4,1 mm (szerokokątny) do 73,8 mm (teleobiektyw), F1.4 do F3.0 Zoom Optyczny 18x (cyfrowy 12x) Kąt widzenia Minimalne oświetlenie Czas otwarcia migawki Moduł zoomu optycznego 36x Obiektyw 48 (szerokokątny) do 2,8 (teleobiektyw) 0,7 lx (F1.4, 1/60 s (NTSC), 1/50 s (PAL)) 0,11 lx (F1.4, 1/4 s (NTSC), 1/3 s (PAL)) 0,01 lx (F1.4, 1/4 s (NTSC), 1/3 s (PAL z włączoną funkcją ICR)) 1/1 1/ s (22 stopnie) (NTSC, PAL) F=3,4 mm (szerokokątny) do 122,4 mm (teleobiektyw), F1.6 do F4.5 Zoom Optyczny 36x (cyfrowy 12x) Kąt widzenia Minimalne oświetlenie 57,8 (szerokokątny) do 1,7 (teleobiektyw) 1,4 lx (1/60 s (NTSC), 1/50 s (PAL), typowo, F1.6, 50 IRE) 0,1 lx (1/4 s (NTSC), 1/3 s (PAL), typowo, F1.6, 50 IRE) W trybie ICR: 0,01 lx (1/4 s (NTSC), 1/3 s (PAL)) Czas otwarcia migawki 1/4 1/ s (20 stopni) (NTSC), 1/3 1/ s (20 stopni) (PAL) Parametry pracy Odwracanie automatyczne Odwracanie ręczne Dynamiczne strefy prywatności Położenia zaprogramowane Zaprogramowane trasy dozorowe Nazwy sektorów Nazwy położeń zaprogramowanych Pozycja wyjściowa Tak Tak Maskowanie 3D nieograniczonej liczby stref prywatności (niektóre modele, patrz Informacje do zamówień) 64 zaprogramowane położenia telemetryczne wykorzystujące technologię przelicznika (przy użyciu protokołu FV, 10 położeń zaprogramowanych w celu automatycznego rozpoznawania numerów tablic rejestracyjnych (funkcja ANPR), korekta kolorów itp.) 6 tras po 32 zaprogramowane położenia każda Tak (64 sektory), po 20 znaków w każdej nazwie 20-znakowy opis dla każdego z 64 położeń zaprogramowanych Tak (położenie zaprogramowane 1 lub trasa dozorowa) Komunikacja i protokoły Komunikacja Protokół sterowania Połączenia Obraz Karta sterowania telemetrycznego Telemetria MIC Universal Camera Setup Software Utility (Cam-set) Konwerter sygnału USB na RS485 Zasilanie Alarmy Wejścia alarmowe Przesyłanie alarmów Parametry mechaniczne Napęd RS485 / RS422 Dostępne protokoły kamer Bosch lub FV, ponadto są obsługiwane protokoły Pelco D, Kalatel, 360 Vision, American Dynamics, Panasonic, Molynx, VCL i Vicon. Można je wczytać za pomocą konwertera sygnału MIC-USB485CVTR oraz programu Camset uruchomionego na komputerze PC. Kanał sterowania Biphase wymaga konwertera sygnału Biphase na RS485 (MIC-BP4, sprzedawany osobno), który należy przyłączyć do urządzenia Biphase. Współosiowe przez kabel koncentryczny Wbudowana Skrętka Tryb simpleksowy, półdupleksowy i pełnodupleksowy przez kabel koncentryczny Otrzymywane wraz z kamerą oprogramowanie Cam-set umożliwia bezpośrednie podłączenie do komputera PC wyposażonego w gniazdo USB z użyciem zasilacza sieciowego serii MIC albo przez sieć pełnodupleksową lub sieć IP w celu uzyskania dostępu do wszystkich funkcji kamery i przydatnych narzędzi diagnostycznych Umożliwia podłączenie kamery serii MIC do komputera PC (znajduje się w zestawie z kamerą serii MIC 400, można go też dokupić osobno) Przez kabel koncentryczny Zakres obrotu Ciągły obrót o 360 Prędkość obrotu Kąt pochylenia 270 Prędkość pochylenia Sterowanie prędkością Dokładność przywoływania położenia zaprogramowanego Obrót/pochylenie proporcjonalne do powiększenia 1 wejście zabezpieczenia antysabotażowego (dodatkowe wejścia można uzyskać za pomocą opcjonalnej karty alarmów w zasilaczu) Zabezpieczenie antysabotażowe (połączenie z masą) Bezszczotkowy, wbudowany napęd obrotu i pochylania Maks. 90 na sekundę (zmienna) 0,2 90 na sekundę (zmienna) Regulator elektroniczny ±0,56 Tak

4 4 Kamera serii MIC 400 Konstrukcja Materiał Wizjer Wycieraczka wizjera Grzejnik Standardowe kolory Standardowe wykończenie Wymiary (szer. x wys. x gł.) Ciężar Dostępne konfiguracje Parametry środowiskowe Temperatura pracy Odporność na działanie warunków atmosferycznych Parametry elektryczne Napięcie wejściowe Pobór mocy Obrobione aluminium Szkło hartowane płaskie Wycieraczka silikonowa o długim okresie eksploatacji w wyposażeniu standardowym Standard Czarny (RAL9005), szary (RAL7001) lub biały (RAL9003) Powierzchnia powleczona preparatem Alodine 5200 i lakierowana proszkowo 205 x 360 x 165 mm (położenie pionowe i odwrócone) 5,5 kg (w tym podstawa o średnicy koła podziałowego 4") Montaż pionowy lub pionowy ukośny pod kątem 45. (Montaż w pozycji odwróconej jest możliwy poprzez zmianę ustawień oprogramowania i ustawieniu kamery w pozycji pionowej). -40 C +50 C IP68 Znamionowe 18 VAC Maks. 25,2 W z wyłączonym grzejnikiem Maks. 37 W z włączonym grzejnikiem MIC400ALBCW135 Aluminiowa PAL, kamera PTZ, czarna, do montażu ukośnego, i funkcja maskowania stref MIC400ALBCW135 Aluminiowa PAL, kamera PTZ, czarna, do montażu ukośnego, i funkcja maskowania stref MIC400ALBCW136 Aluminiowa PAL, kamera PTZ, czarna, do montażu ukośnego, MIC400ALBCW136 Aluminiowa PAL, kamera PTZ, czarna, do montażu ukośnego, MIC400ALBUW135 Aluminiowa PAL, kamera PTZ, czarna, do montażu pionowego, i funkcja maskowania stref MIC400ALBUW135 Aluminiowa PAL, kamera PTZ, czarna, do montażu pionowego, i funkcja maskowania stref MIC400ALBUW136 Aluminiowa PAL, kamera PTZ, czarna, do montażu pionowego, MIC400ALBUW136 Aluminiowa PAL, kamera PTZ, czarna, do montażu pionowego, MIC400ALGCW135 Aluminiowa PAL, i funkcja maskowania stref MIC400ALBCW135 MIC400ALBCW135 MIC400ALBCW136 MIC400ALBCW136 MIC400ALBUW135 MIC400ALBUW135 MIC400ALBUW136 MIC400ALBUW136 MIC400ALGCW135

5 Kamera serii MIC MIC400ALGCW135 Aluminiowa PAL, i funkcja maskowania stref MIC400ALGCW135 MIC400ALWCW136 Aluminiowa PAL, kamera PTZ, biała, do montażu ukośnego, MIC400ALWCW136 MIC400ALGCW136 Aluminiowa PAL, MIC400ALGCW136 MIC400ALWCW136 Aluminiowa PAL, kamera PTZ, biała, do montażu ukośnego, MIC400ALWCW136 MIC400ALGCW136 Aluminiowa PAL, MIC400ALGCW136 MIC400ALWUW135 Aluminiowa PAL, kamera PTZ, biała, do montażu pionowego, i funkcja maskowania stref MIC400ALWUW135 MIC400ALGUW135 Aluminiowa PAL, kamera PTZ, szara, do montażu pionowego, i funkcja maskowania stref MIC400ALGUW135 MIC400ALWUW135 Aluminiowa PAL, kamera PTZ, biała, do montażu pionowego, i funkcja maskowania stref MIC400ALWUW135 MIC400ALGUW135 Aluminiowa PAL, kamera PTZ, szara, do montażu pionowego, i funkcja maskowania stref MIC400ALGUW135 MIC400ALWUW136 Aluminiowa PAL, kamera PTZ, biała, do montażu pionowego, MIC400ALWUW136 MIC400ALGUW136 Aluminiowa PAL, kamera PTZ, szara, do montażu pionowego, MIC400ALGUW136 MIC400ALWUW136 Aluminiowa PAL, kamera PTZ, biała, do montażu pionowego, MIC400ALWUW136 MIC400ALGUW136 Aluminiowa PAL, kamera PTZ, szara, do montażu pionowego, MIC400ALWCW135 Aluminiowa PAL, i funkcja maskowania stref MIC400ALWCW135 Aluminiowa PAL, i funkcja maskowania stref MIC400ALGUW136 MIC400ALWCW135 MIC400ALWCW135 MIC400ALBCP135 Aluminiowa NTSC, kamera PTZ, czarna, do montażu ukośnego, MIC400ALBCP135 Aluminiowa NTSC, kamera PTZ, czarna, do montażu ukośnego, MIC400ALBCP136 Aluminiowa NTSC, kamera PTZ, czarna, do montażu ukośnego, MIC400ALBCP1351 8N MIC400ALBCP1353 6N MIC400ALBCP1361 8N

6 6 Kamera serii MIC 400 MIC400ALBCP136 Aluminiowa NTSC, kamera PTZ, czarna, do montażu ukośnego, MIC400ALBUP135 Aluminiowa NTSC, kamera PTZ, czarna, do montażu pionowego, MIC400ALBUP135 Aluminiowa NTSC, kamera PTZ, czarna, do montażu pionowego, MIC400ALBCP1363 6N MIC400ALBUP1351 8N MIC400ALBUP1353 6N MIC400ALGUP135 Aluminiowa NTSC, kamera PTZ, szara, do montażu pionowego, MIC400ALGUP135 Aluminiowa NTSC, kamera PTZ, szara, do montażu pionowego, MIC400ALGUP136 Aluminiowa NTSC, kamera PTZ, szara, do montażu pionowego, MIC400ALGUP135 MIC400ALGUP135 MIC400ALGUP136 MIC400ALBUP136 Aluminiowa NTSC, kamera PTZ, czarna, do montażu pionowego, MIC400ALBUP1361 8N MIC400ALGUP136 Aluminiowa NTSC, kamera PTZ, szara, do montażu pionowego, MIC400ALGUP136 MIC400ALBUP136 Aluminiowa NTSC, kamera PTZ, czarna, do montażu pionowego, MIC400ALGCP135 Aluminiowa NTSC, MIC400ALGCP135 Aluminiowa NTSC, MIC400ALBUP1363 6N MIC400ALGCP135 MIC400ALGCP135 MIC400ALWCP135 Aluminiowa NTSC, MIC400ALWCP135 Aluminiowa NTSC, kamera PTZ, biała, do montażu ukośnego, MIC400ALWCP136 Aluminiowa NTSC, kamera PTZ, biała, do montażu ukośnego, MIC400ALWCP135 MIC400ALWCP135 MIC400ALWCP136 MIC400ALGCP136 Aluminiowa NTSC, MIC400ALGCP136 MIC400ALWCP136 Aluminiowa NTSC, kamera PTZ, biała, do montażu ukośnego, MIC400ALWCP136 MIC400ALGCP136 Aluminiowa NTSC, MIC400ALGCP136

7 Kamera serii MIC MIC400ALWUP135 Aluminiowa NTSC, kamera PTZ, biała, do montażu pionowego, MIC400ALWUP135 Aluminiowa NTSC, kamera PTZ, biała, do montażu pionowego, MIC400ALWUP136 Aluminiowa NTSC, kamera PTZ, biała, do montażu pionowego, MIC400ALWUP136 Aluminiowa NTSC, kamera PTZ, biała, do montażu pionowego, Sprzęt MIC-24PSU-UL Zasilacz kamery 24 VAC Napięcie 24 VAC, 50/60 Hz, do kamer serii MIC MIC-115PSU-UL Zasilacz kamery 115 VAC Napięcie 115 VAC, 60 Hz, do kamer serii MIC MIC-240PSU-UL Zasilacz kamery 240 VAC Napięcie 240 VAC, 50 Hz, do kamer serii MIC MIC-240PSU-UL Zasilacz kamery 240 VAC Napięcie 240 VAC, 50 Hz, do kamer serii MIC UPA Zasilacz Wyjście 220 VAC, 50 Hz, 24 VAC, 50 VA Do użytku z określonymi modelami kamer 24 VAC. UPA Zasilacz Wyjście 120 VAC, 60 Hz, 24 VAC, 50 VA MIC-2M-S Kabel koncentryczny ekranowany, 2 m Kabel koncentryczny ekranowany o długości 2 m zapewniający przesyłanie sygnałów zasilania, telemetrii i wizji z kamery serii MIC do zasilacza serii MIC MIC-10M-S Kabel koncentryczny ekranowany, 10 m Kabel koncentryczny ekranowany o długości 10 m zapewniający przesyłanie sygnałów zasilania, telemetrii i wizji z kamery serii MIC do zasilacza serii MIC MIC400ALWUP135 MIC400ALWUP135 MIC400ALWUP136 MIC400ALWUP136 MIC-24PSU-UL MIC-115PSU-UL MIC-240PSU-UL MIC-240PSU-UL UPA UPA MIC-2M-S MIC-10M-S MIC-20M-S Kabel koncentryczny ekranowany, 20 m Kabel koncentryczny ekranowany o długości 20 m zapewniający przesyłanie sygnałów zasilania, telemetrii i wizji z kamery serii MIC do zasilacza serii MIC MIC-25M-S Kabel koncentryczny ekranowany, 25 m Kabel koncentryczny ekranowany o długości 25 m zapewniający przesyłanie sygnałów zasilania, telemetrii i wizji z kamery serii MIC do zasilacza serii MIC MIC DCA B Adapter głębokiego przepustu Adapter głębokiego przepustu do wykończenie czarną imitacją skóry, RAL9005 MIC DCA G Adapter głębokiego przepustu Adapter głębokiego przepustu do wykończenie szarą imitacją skóry, RAL9010 MIC DCA W Adapter głębokiego przepustu Adapter głębokiego przepustu do wykończenie białą imitacją skóry, RAL9003 MIC SCA B Adapter płytkiego przepustu Adapter płytkiego przepustu do wykończenie czarną imitacją skóry, RAL9005 MIC SCA G Adapter płytkiego przepustu Adapter płytkiego przepustu do wykończenie szarą imitacją skóry, RAL7001 MIC SCA W Adapter płytkiego przepustu Adapter płytkiego przepustu do wykończenie białą imitacją skóry, RAL9003 MIC-SPR Rozpórka Aluminiowa rozpórka do montażu na ścianie murowanej wykończenie czarną imitacją skóry, RAL9005 MIC-SPR-G Rozpórka Aluminiowa rozpórka do montażu na ścianie murowanej wykończenie szarą imitacją skóry, RAL7001 MIC-SPR-W Rozpórka Aluminiowa rozpórka do montażu na ścianie murowanej wykończenie białą imitacją skóry, RAL9003 MIC CMB B Uchwyt do montażu narożnego Uchwyt do montażu narożnego wykończenie czarną imitacją skóry, RAL9005 MIC-20M-S MIC-25M-S MIC-DCA-B MIC-DCA-G MIC-DCA-W MIC-SCA-B MIC-SCA-G MIC-SCA-W MIC-SPR MIC-SPR-G MIC-SPR-W MIC-CMB-B

8 8 Kamera serii MIC 400 MIC CMB G Uchwyt do montażu narożnego Uchwyt do montażu narożnego wykończenie szarą imitacją skóry, RAL7001 MIC CMB W Uchwyt do montażu narożnego Uchwyt do montażu narożnego wykończenie białą imitacją skóry, RAL9003 MIC-PMB Uchwyt do montażu na maszcie Uchwyt do montażu na maszcie (zawiera opaski 2 x 455 mm do masztów o średnicy mm) MIC WMB B Uchwyt do montażu na ścianie Uchwyt do montażu na ścianie wykończenie czarną imitacją skóry, RAL9005 MIC WMB G Uchwyt do montażu na ścianie Uchwyt do montażu na ścianie wykończenie szarą imitacją skóry, RAL7001 MIC WMB W Uchwyt do montażu na ścianie Uchwyt do montażu na ścianie wykończenie białą imitacją skóry, RAL9003 MICUSB485CVTR2 Konwerter sygnału USB na RS485 Konwerter sygnału USB na RS485 umożliwia podłączenie kamer serii MIC do komputera PC, dostarczany w zestawie z kamerą MIC-BP4 Konwerter Biphase Konwerter Biphase do zasilaczy kamer serii MIC innych niż noktowizyjne MIC-ALM Karta sterowania systemem alarmowym i pompą spryskiwacza 8-wejściowa karta zasilacza do sterowania systemem alarmowym i pompą spryskiwacza (nie jest przeznaczona do zasilaczy kamer noktowizyjnych) MIC-WKT Zestaw spryskiwaczy Zestaw spryskiwacza do kamer MIC innych niż noktowizyjne (karta sterowania pompą spryskiwacza, dysza spryskiwacza i uchwyty ścienne oraz uchwyty do podstawy o średnicy koła podziałowego 4") HAC-WAS05-20 Spryskiwacz 24 VAC Instalacja spryskiwacza 24 VAC 5 m, 25 l HAC-WAS05-50 Spryskiwacz 230 VAC Instalacja spryskiwacza 230 VAC 5 m, 25 l HAC-WAS30-50 Spryskiwacz 230 VAC Instalacja spryskiwacza 230 VAC 30 m, 25 l MIC-CMB-G MIC-CMB-W MIC-PMB MIC-WMB-B MIC-WMB-G MIC-WMB-W MICUSB485CVTR2 MIC-BP4 MIC-ALM MIC-WKT HAC-WAS05-20 HAC-WAS05-50 HAC-WAS30-50 Poland Robert Bosch Sp. z o.o. Jutrzenki 105 str Warszawa Phone: Fax: pl.securitysystems@bosch.com Represented by Robert Bosch Sp. z o.o./ Security Systems 2011 Zastrzega się możliwość wprowadzania zmian T Cur: pl-pl, V15, 8 Sep 2011 Src: en-us, V26, 14 Jan 2011
