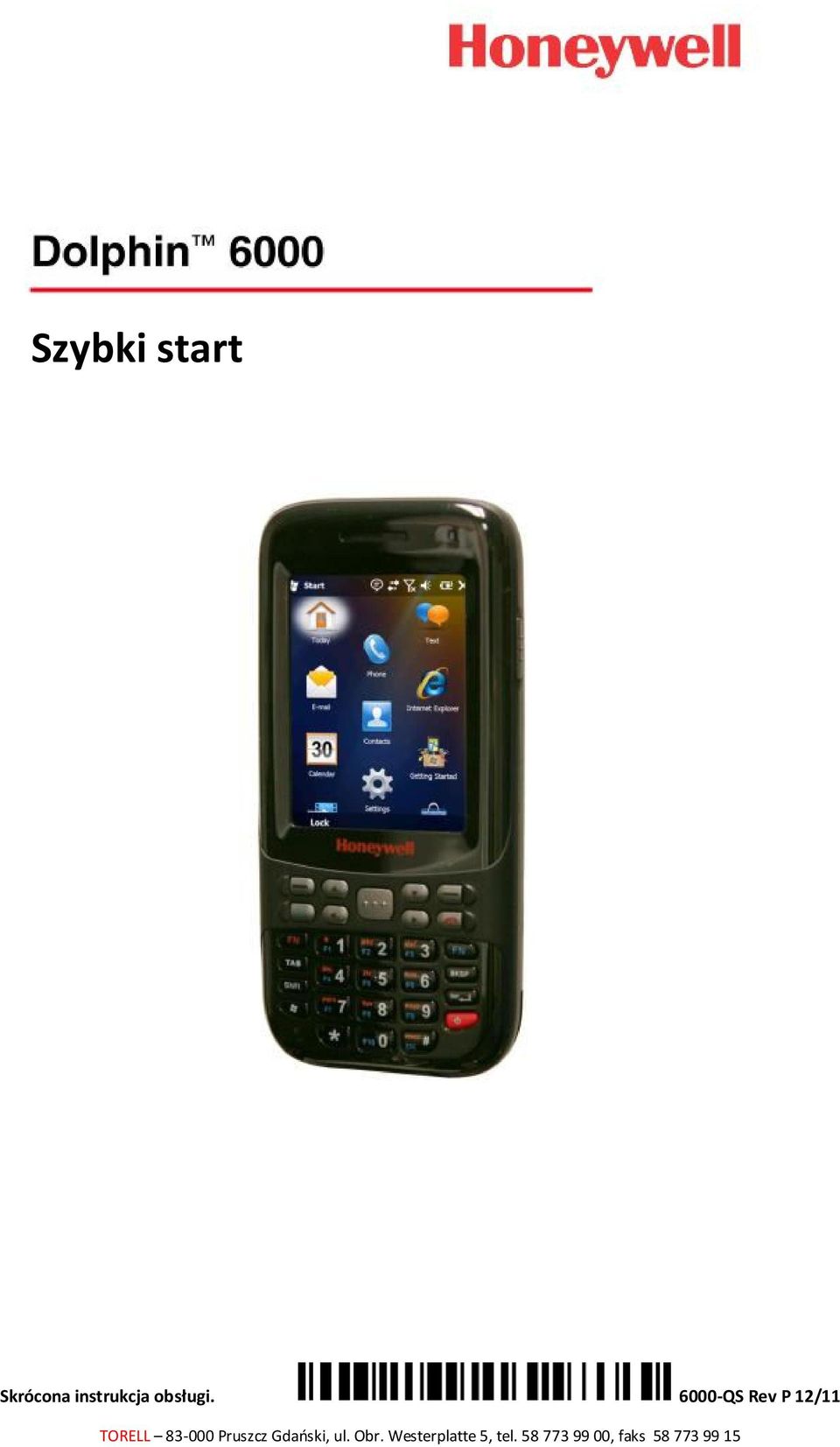

1 Szybki start

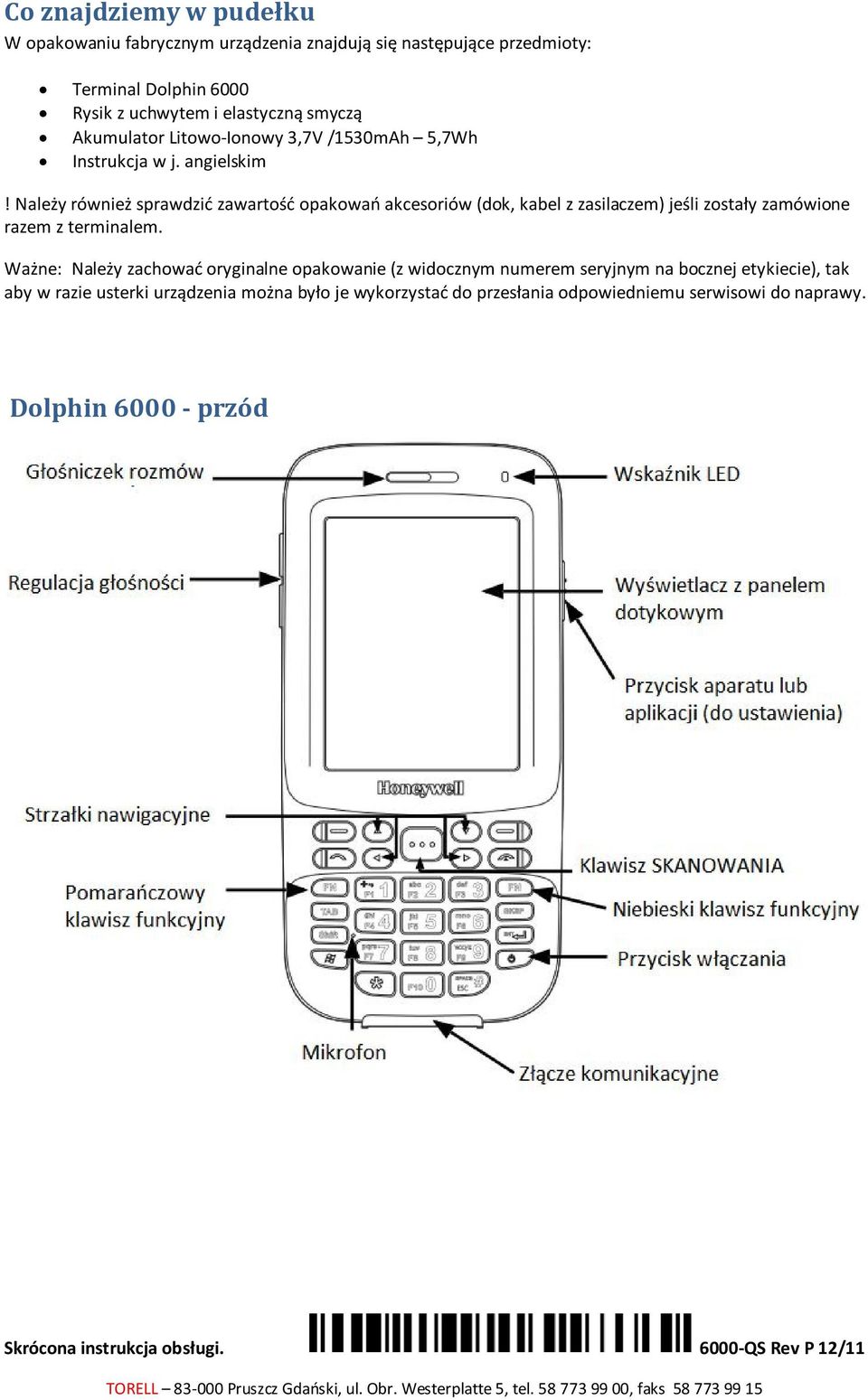

2 Co znajdziemy w pudełku W opakowaniu fabrycznym urządzenia znajdują się następujące przedmioty: Terminal Dolphin 6000 Rysik z uchwytem i elastyczną smyczą Akumulator Litowo-Ionowy 3,7V /1530mAh 5,7Wh Instrukcja w j. angielskim! Należy również sprawdzić zawartość opakowań akcesoriów (dok, kabel z zasilaczem) jeśli zostały zamówione razem z terminalem. Ważne: Należy zachować oryginalne opakowanie (z widocznym numerem seryjnym na bocznej etykiecie), tak aby w razie usterki urządzenia można było je wykorzystać do przesłania odpowiedniemu serwisowi do naprawy. Dolphin przód

Należy również sprawdzić zawartość opakowań akcesoriów (dok, kabel z zasilaczem) jeśli zostały zamówione razem z terminalem.

3 Dolphin tył Klawiatura: Prawe Menu

4 Montaż akumulatora Należy zwrócić uwagę, czy poszczególne elementy są suche i czy odpowiadają specyfikacji producenta. Uszkodzenia powstałe przez próbę instalowania niezalecanych przez producenta elementów / akcesoriów nie są objęte gwarancją. Terminal Dolphin 6000 jest dostarczany z oryginalna baterią akumulatorową (wielokrotnego ładowania), przeznaczoną do zasilania urządzenia w trakcie normalnego użytkowania. Akumulator powinien znajdować się na zewnątrz urządzenia na czas długiej przerwy w użytkowaniu lub na czas transportu. Należy wykonać kilka prostych czynności aby zamontować akumulator w urządzeniu. 1. Przesunąć w prawo blokadę pokrywy i unieść ją do góry, a następnie wysunąć odsłaniając komorę baterii. 2. Wypakować akumulator, po czym wsunąć krawędzią zawierającą metalowe styki do komory i wcisnąć drugą krawędź do wyraźnego oporu. Akumulator powinien się zakleszczyć uniemożliwiając wypadanie. 3. Zamontować powrotem pokrywę baterii, a następnie ponownie przesunąć blokadę (tym razem w prawo) Uchwyt akumulatora powinien być schowany pod pokrywą. Demontaż odbywa się podobnie, tylko z zachowaniem odwrotnej kolejności.

Terminal Dolphin 6000 jest dostarczany z oryginalna baterią akumulatorową (wielokrotnego ładowania), przeznaczoną do zasilania urządzenia w trakcie normalnego użytkowania.

5 Instalowanie karty pamięci (microsd) oraz karty SIM (GSM) Operację najlepiej wykonać przed montażem akumulatora głównego z pominięciem kroków od 1 do Wyłącz terminal 2. Odblokuj i zdemontuj pokrywę baterii 3. Wymontuj baterię akumulatorową 4. Przesuń w górę urządzenia metalową blokadę karty SIM i unieś ją do góry 5. Wyciągnij kartę SIM ( jeśli była wcześniej zamontowana ) 6. Przesuń w prawo i unieś metalową blokadę karty microsd 7. Umieść kartę pamięci w gnieździe (stykami do dołu) 8. Zamknij osłonę/blokadę karty i przesuń w lewo, lekko dociskając W tym momencie można zainstalować kartę SIM (jeśli urządzenie ma korzystać z usług GSM/GPRS/EDGE) 9. Umieść kartę SIM stykami do dołu i zamknij osłonę/blokadę 10. Przesuń osłonę w dół, lekko dociskając, do jej zablokowania 11. Umieść i zablokuj akumulator w komorze bateryjnej 12. Zamontuj osłonę i zablokuj blokadę 13. Włącz urządzenie Jeżeli karta SIM została poprawnie zamontowana, wyświetli się monit o wpisanie kodu PIN i po zalogowaniu do sieci urządzenie będzie gotowe do pracy. Jeżeli karta pamięci zostanie prawidłowo zamontowana, urządzenie zasygnalizuje wykrycie dodatkowego medium.

Wyciągnij kartę SIM ( jeśli była wcześniej zamontowana ) 6. Przesuń w prawo i unieś metalową blokadę karty microsd 7. Umieść kartę pamięci w gnieździe (stykami do dołu) 8.

6 Ładowanie baterii akumulatorowej Dolphina 6000 Po zamontowaniu akumulatora i zamknięciu obudowy, należy umieścić terminal w doku lub podłączyć za pomocą specjalnego kabla do ładowarki, aby bateria uzyskała 100% pojemności. Ładowanie akumulatora głównego trwa około 4 godziny. Nie zaleca się skracania okresu ładowania, zanim akumulator nie osiągnie pełnej sprawności ( 2-3 pełne cykle) Akcesoria Kabel zasilająco-komunikacyjny Kabel ten umożliwia zarówno ładowanie akumulatora Dolphina 6000, jak i podłączenie do komputera / laptopa celem wymiany danych lub instalacji oprogramowania.

Nie zaleca się skracania okresu ładowania, zanim akumulator nie osiągnie pełnej sprawności ( 2-3 pełne cykle) Akcesoria Kabel

7 Dok komunikacyjno-ładujący Status kontrolki stanu ładowania Zielona Czerwona Pomarańczowa Pomarańczowa miga Akumulator naładowany Akumulator w trakcie ładowania Doładowywanie wstępne (przy niskim stanie) Akumulator nie może zostać naładowany (uszkodzenie lub przegrzanie)

Akumulator w trakcie ładowania Doładowywanie wstępne (przy niskim

8 Włączanie / usypianie i wyłączanie urządzenia 1. Aby włączyć Dolphina 6000 należy wcisnąć i przytrzymać (przez około 3 sekundy) charakterystyczny, czerwony przycisk znajdujący się z prawej strony klawiatury. 2. Aby przełączyć urządzenie w stan uśpienia należy na krótko wcisnąć przycisk zasilania wyświetlacz Dolphina 6000 zostanie wygaszony lecz urządzenie pozostanie w trybie czuwania. Powrót do normalnej pracy następuje po ponownym wciśnięciu przycisku zasilania. 3. Wyłączenie terminala Dolphin 6000 następuje po 5 sekundowym przytrzymaniu przycisku zasilania i potwierdzeniu operacji na ekranie bądź przyciskiem OK/ENT Komunikacja z PC Do synchronizacji danych, instalowania i usuwania oprogramowania w urządzeniach z systemem Windows Mobile /Windows Embedded Handheld służy specjalne oprogramowanie dostarczane przez firmę Microsoft. W systemie Windows XP jest to ActiveSync (do pobrania ze strony microsoft.com ), natomiast w systemach Windows Vista i Seven (7) jest to Centrum obsługi urządzeń mobilnych (WDMC) : ( Terminal Dolphin 6000 ma domyślnie zainstalowaną obsługę połączeń z PC (ActiveSync) poprzez USB.

Aby przełączyć urządzenie w stan uśpienia należy na krótko wcisnąć przycisk zasilania wyświetlacz Dolphina 6000 zostanie wygaszony lecz urządzenie pozostanie w trybie czuwania.

9 Korzystanie ze skanera kodów kreskowych Do wyzwalania skanera kodów kreskowych służy środkowy (największy) przycisk z górnej części klawiatury. Aby zeskanować kod należy wycelować górną część urządzenia w kierunku kodu i nacisnąć przycisk. Pojawi się pozioma linia (wiązka światła laserowego) którą należy objąć całe pole kodu (od lewego brzegu pionowych kresek, aż po ich lewy brzeg), korygując jego szerokość zbliżając lub oddalając urządzenie od kodu (10-25cm). W przypadku skanowania kodów składanych typu PDF417 należy powoli przesuwać linię skanującą z góry na dół kodu lub z dołu do góry obejmując jednocześnie światłem lewy i prawy brzeg kodu. Aby przetestować działanie skanera, należy uruchomić program Scan Demo znajdujący się w: Start->Demos Potwierdzeniem poprawnego odczytu zawartości kodu jest sygnał dźwiękowy lub wibracja (jeśli została włączona : Start->Demos->Scan Demo->Setup->Vibrate). Korzystanie z aparatu fotograficznego Dolphin 6000 wyposażony jest w kolorową kamerę cyfrową o rozdzielczości 3 Mega pikseli. Przy jej pomocy można wykonywać zdjęcia oraz krótkie filmiki, zapisywane w domyślnej pamięci. Chcąc skorzystać z tej funkcji należy: 1. Uruchomić: Start->Pictures & Videos -> Camera 2. Ustawić obiektyw w żądanym kierunku, tak aby na ekranie był widoczny fotografowany obiekt. 3. Wcisnąć przycisk migawki (nastąpi kalibracja ostrości) 4. Zwolnić przycisk (nastąpi zapis obrazu)

Pojawi się pozioma linia (wiązka światła laserowego) którą należy objąć całe pole kodu (od lewego brzegu pionowych kresek, aż po ich lewy brzeg), korygując jego szerokość zbliżając lub oddalając

10 Dystrybucja w Polsce Pruszcz Gdański, ul. Obr. Westerplatte 5 tel , faks ,
