1 PROGRAM PRAC KONSERWATORSKICH ORAZ METODYKAPOSTĘPOWANIA PRZY KONSERWACJI Muzealiów I Elementów odnalezionych w trakcie udrożniania głównej kluczowej sztolni dziedzicznej ze Zbiorów Muzeum Górnictwa Węglowego w zabrzu autor: mgr inż. Piotr Sworzeń KATOWICE 2015
2 SPIS TREŚCI 1. Wózek materiałowy 2.Przepust z ruchomym zamknięciem 3.Fragment końcowy rurociągu wentylacyjnego 4.Kolano rurociągu podsadzkowego 5.Cięgno stalowe 6.Wrota tamy chodnika 7.Kołowrót pochylniowy 8.Prowadniki 9.Elementy drewniane koryta uszczelniającego - 2 -
3 1. Wózek materiałowy 1.1.Stan zachowania Wózek materiałowy został odnaleziony po wielu dziesiątkach lat przebywania w mokrym mule sztolni dziedzicznej. Mimo swej wytrzymałej konstrukcji- wózki jako podstawowy środek transportu urobku posiadają zwartą i stosunkowo odporną mechanicznie budowę- elementy stalowe zostały w znacznym stopniu nadwerężone a miejscami zniszczone przez działanie korozji. Wózek pochodzi z XIX w. Był przygotowany do obsługi torowiska o rozstawie 550mm Posiada skrzynię o dnie półokrągłym. Skrzynia urobkowa posiada w górnej krawędzi wzmocnienie w postaci opaski z płaskownika stalowego. Jedna czołowych burt skrzyni urobkowej jest osadzona na dwóch zawiasach zamocowanych do opasającego płaskownika i powala na łatwy rozładunek. Burta ta posiada u dołu zasuwę do ryglowania. Skrzynia jest osadzona na ramie złożonej z dwóch kształtowników zbliżonych kształtem do ceownika. Do kształtowników zamocowano poprzecznie dwie rury, w których są łożyskowane prawdopodobnie ślizgowo osie dwóch zestawów kołowych. Koła posiadają zniszczone bieżnie, co widać na załączonych fotografiach. Brak zderzaków i sprzęgów. Elementy składowe wózka materiałowego 1. Skrzynia urobkowa wykonana z blachy stalowej 2. Podwozie 3. Dwa zestawy kołowe WYMIARY: 1280x750x630 (mm) Koła śr.300mm Pow. elementów- około 7,5 m² - 3 -
4 Wózek jest w złym stanie zachowania. Wieloletnie przebywanie w warunkach panujących pod ziemią w mokrym mule spowodowało zniszczenia korozyjne w stopniu bardzo zróżnicowanym. Widoczne są ślady intensywnej eksploatacji w okresie użytkowania. Wytarte bieżnie kół, uszkodzona zasuwa ryglująca. Na wszystkich powierzchniach wózka widać nawarstwienia produktów korozji o zróżnicowanej grubości Nawarstwienia produktów korozji są w wielu fragmentach bardzo grube z licznymi rozwarstwieniami i odwarstwieniami od rdzenia stalowego. Na powierzchniach wózka nie zachowały się pierwotne ani wtórne powłoki malarskie. 1.2.PROGRAM PRAC KONSERWATORSKICH 1. Usunięcie nawarstwień korozyjnych metodą strumieniowo-ścierną 2. Demontaż wszystkich elementów wozu połączonych za pomocą połączeń rozłącznych 3. Usunięcie produktów korozji na stykach przylegających elementów przed demontażem 4. Stabilizacja produktów korozji w połączeniach nierozłącznych 5. Naprawa lub rekonstrukcja elementów zniszczonych korozyjnie i mechanicznie 6. Nałożenie powłok zabezpieczających 7. Montaż wszystkich elementów - 4 -
5 1.3.METODYKA POSTĘPOWANIA 1.3.1PRACE PRZYGOTOWAWCZE POPRZEDZAJĄCE Przed rozpoczęciem prac konserwatorskich konieczne jest usunięcie zawartości skrzyni urobkowej. Grube nawarstwione produkty korozji można usunąć za pomocą delikatnego młotkowania, ostrych szpachli i dłut Naprawa elementów konstrukcyjnych Po usunięciu produktów korozji należy dokonać kontroli stanu zachowania wszystkich zewnętrznych i wewnętrznych powierzchni elementów wozu dla zlokalizowania wszystkich uszkodzeń korozyjnych w postaci perforacji i osłabienia własności wytrzymałościowych. Decyzja dotycząca sposobu usunięcia uszkodzeń musi być konsultowana z uprawnionym przedstawicielem Muzeum i nadzorem konserwatorskim. Ekspozycja statyczna nie wymaga daleko posuniętej rekonstrukcji dla pełnego przywrócenia mobilności i wytrzymałości wózka. Naprawy elementów dla ekspozycji statycznych można wykonać zachowawczo za pomocą laminowanych żywic epoxydowych. Przy demontażu połączeń rozłącznych gwintowych mogą wystąpić problemy związane ze zniszczeniami korozyjnymi. W takim przypadku zaleca się zastosowanie metod termicznych otwierania połączeń. Dopiero w przypadku niepowodzenia w ww. metodzie dopuszcza się otwarcie połączeń przez rozwiercenie i przecinanie. Pełna rekonstrukcja dla każdego z elementów wozów jest dopuszczalna jedynie w wypadku pisemnego uzasadnienia takiego działania przez konserwatora i zatwierdzenia przez uprawnionego przedstawiciela Muzeum Oczyszczanie metodą strumieniowo-ścierną Do usuwania starych zabezpieczeń antykorozyjnych oraz produktów korozji należy zastosować metodę strumieniowo-ścierną. Pozwoli ona na odpowiednie przygotowanie powierzchni pod farby antykorozyjne. Uzyskać można wysoki stopień - 5 -
6 czystości Sa 2½ oraz optymalną chropowatość, co zwiększa przyczepność środków zabezpieczających. Jako materiał ścierny zaleca się użycie ścierniw specjalistycznych z atestem, o niskiej zawartości wolnej krzemionki i pyłów, z uwagi na bezpieczeństwo wykonującego prace, oraz o dużej ostrości ziaren, co wpływa na dużą wydajność procesu oczyszczania Podczas prac, które będą prowadzone z poziomu ziemi należy zachować obowiązujące przepisy BHP. Szczególną uwagę należy zwrócić przy usuwaniu produktów korozji metodą strumieniowo-ścierną styków łączonych elementów, tu wymagana jest wyjątkowa dokładność. W przypadku braku możliwości pełnego oczyszczenia i pozostawienia produktów korozji na nierozłącznych stykach elementów należy zastosować stabilizację za pomocą roztworu taniny Zabezpieczanie antykorozyjne Zabezpieczenie anykorozjne może zostać zrealizowane w kilku wariantach. Z uwagi na wyjątkowo trudne warunki pod ziemią w jakich będzie eksponowany wózek należy zastosować najlepsze z możliwych zabezpieczenie antykorozyjne. 1.Zabezpieczenie antykorozyjne z powłoką metalizacyjną w systemie Duplex Zabezpieczeniem przeciwkorozyjnym, spełniającym najlepiej swą funkcje w trudnych warunkach pełnych zanieczyszczeń i zwiększonej wilgotności, będzie zastosowanie ochrony katodowej w postaci powłoki metalizacyjnej - cynkowej. Zalecana jest metoda natryskowa (plazmowa lub łukowa) W tym przypadku zastosowana grubość powłoki zagwarantuje wieloletnią ochronę (dla cynkowych powłok natryskiwanych o grubości 120 mikronów około 10 lat, a o grubości 250 mikronów do 25 lat, zastosowanie powłok w systemie Duplex zwielokrotnia trwałość zabezpieczenia). Na warstwę nawierzchniową proponuje się zastosować specjalnie dobrany zestaw z farbą epoxydową jako grunt oraz najwyższej jakości farbę poliuretanową jako nawierzchniową. Inne sposoby - 6 -
7 zabezpieczenia antykorozyjnego nie dają gwarancji dłuższej trwałości w ciężkich warunkach pod ziemią. 2.Zabezpieczenie antykorozyjne oparte na zestawie malarskim opartym na wysokocynkowym podkładzie o zawartości cynku metalicznego powyżej 80 % i farbie nawierzchniowej poliuretanowej jest tańsze od systemu Duplex o około 30%, a daje zabezpieczenie na krótki okres czasu. W związku z powyższym wymaga okresowych poprawek oraz powtarzania całego procesu konserwacji 3. Zabezpieczenie antykorozyjne oparte na zestawie malarskim z podkładem pigmentowanym fosforanem cynku Dwuskładnikowa farba poliuretanowa oraz dwuskładnikowa farba podkładowa na pewien okres czasu zapewni zabezpieczenie antykorozyjne, które będzie wymagało stałego nadzoru stanu pow. zewnętrznych obiektu. Dla ekspozycji w warunkach kopalni jedynym dobrym zabezpieczeniem jest wariant 1 Wszystkie powierzchnie współpracujące ciernie ( łożyska, prowadniki,) powinny być pokryte smarem syntetycznym. Muzeum pragnie zachować kolorystykę i fakturę elementów metalowych odtwarzającą realistycznie powierzchnie metalu z zachowanymi nawarstwieniami produktów korozji. W tym celu należy jako warstwę nawierzchniową zastosować farbę typu Cor -Ten. Po uzgodnieniu z przedstawicielem Muzeum można również odtworzyć grube nawarstwienia korozyjne za pomocą odpowiednio uformowanych fragmentów powierzchni za pomocą szpachlówki

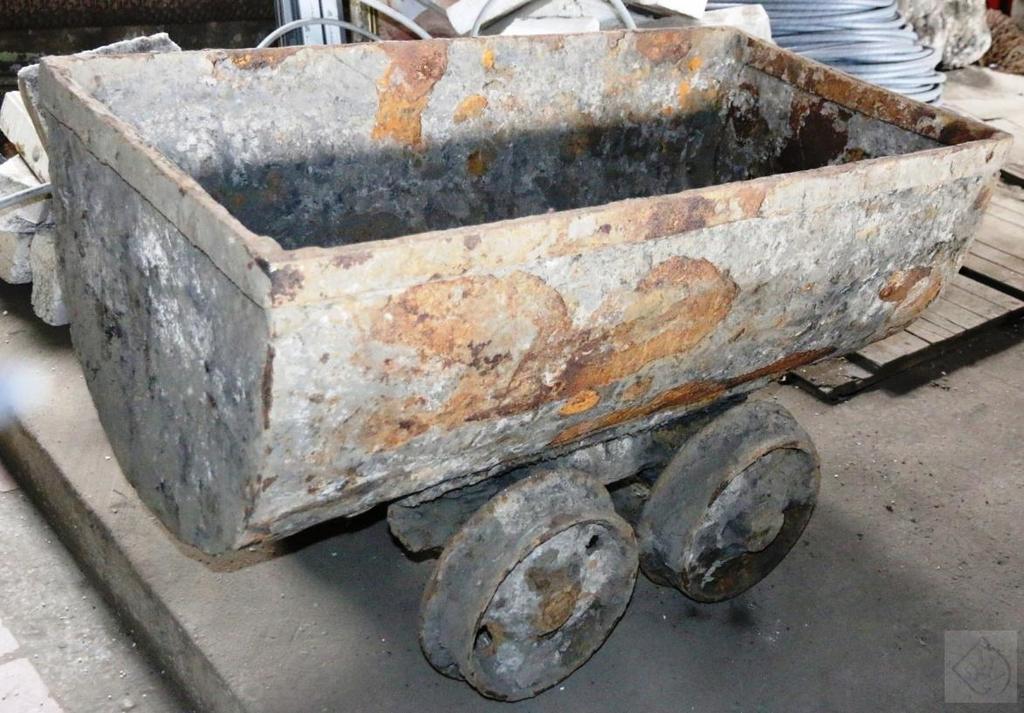

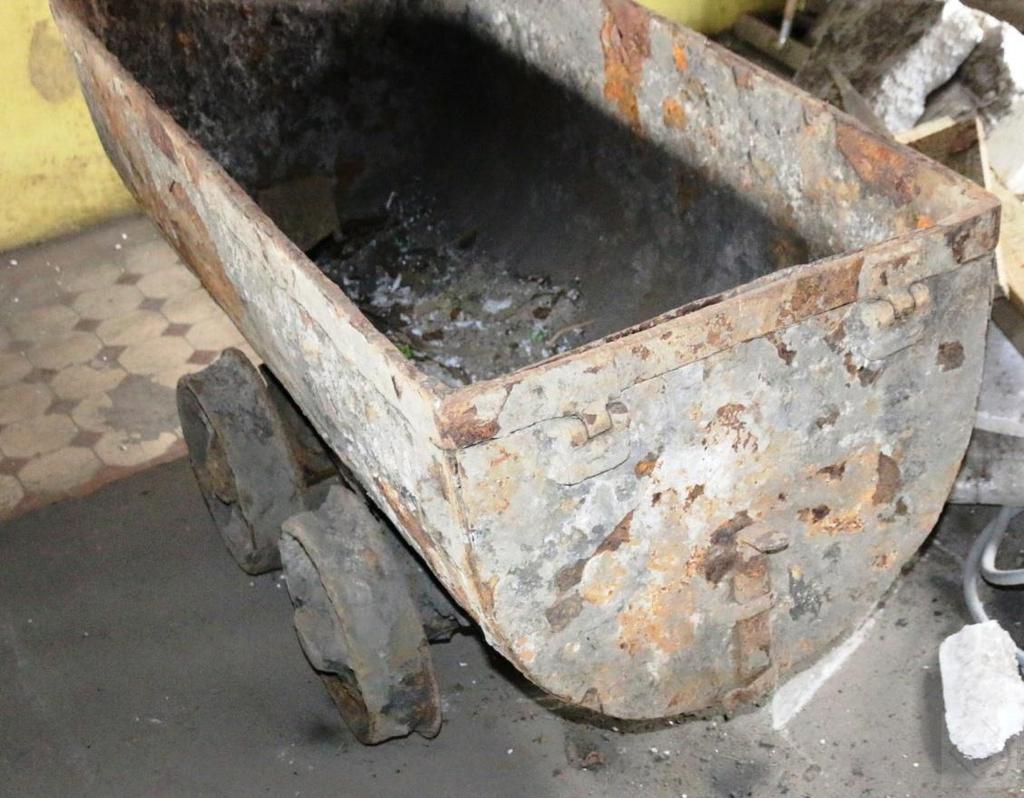

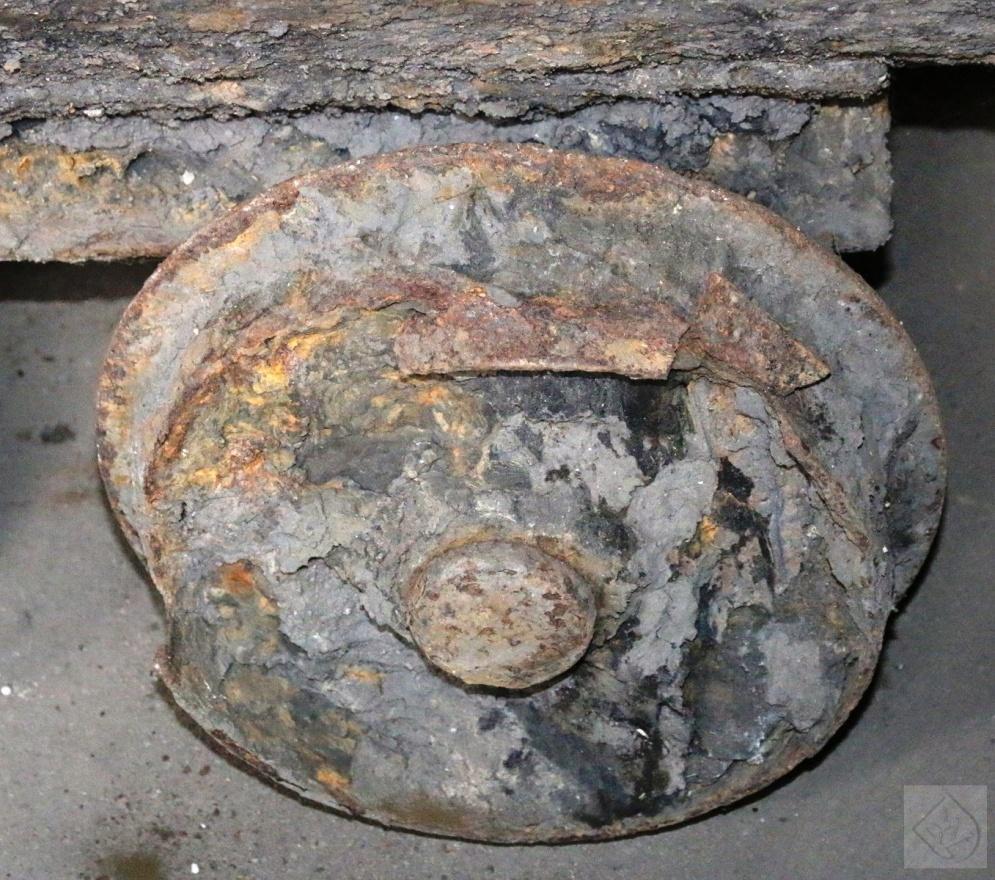

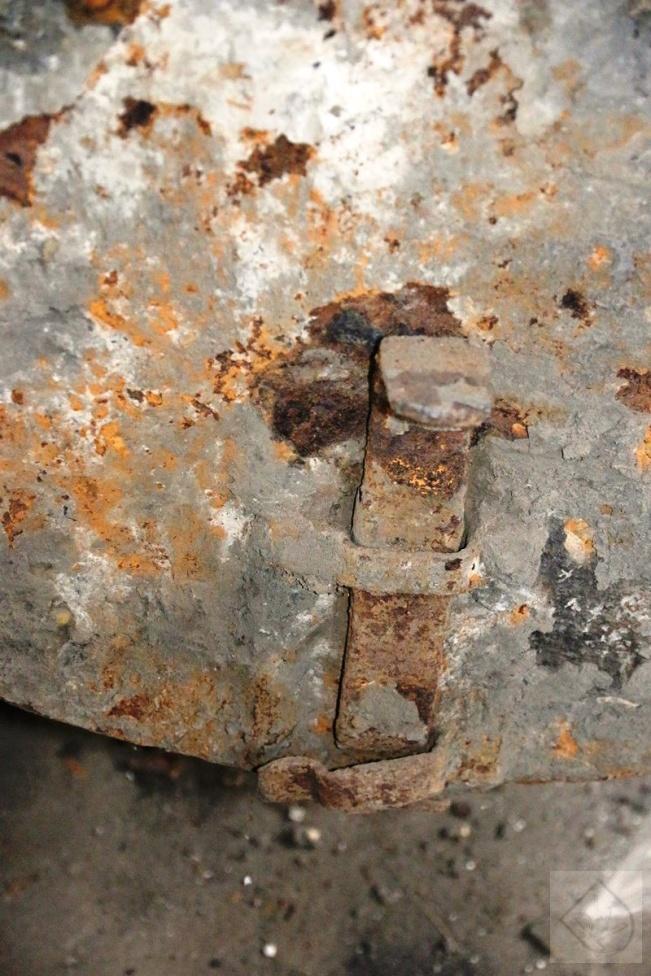

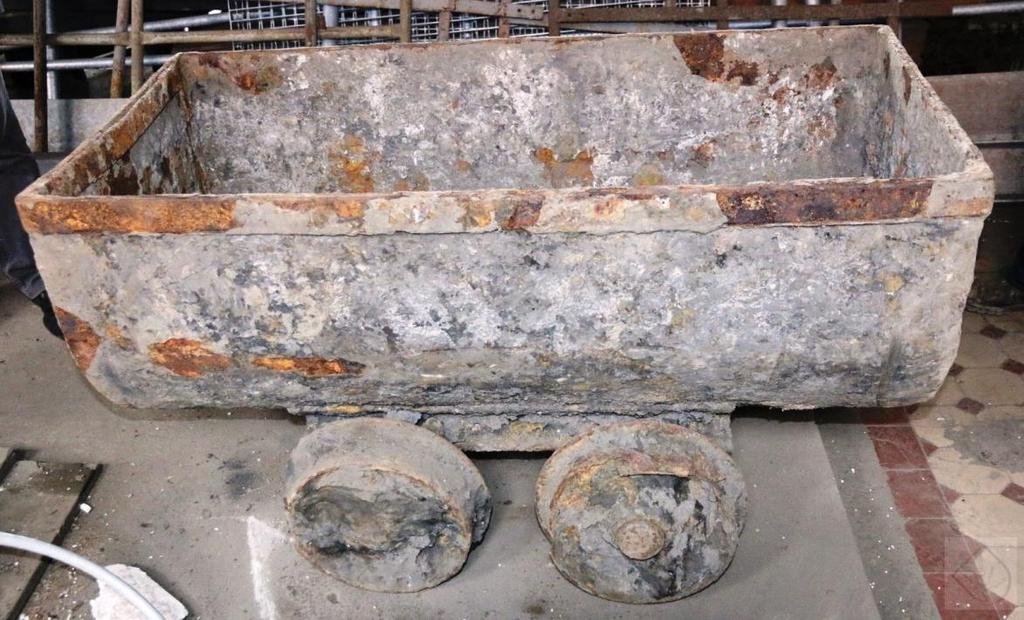

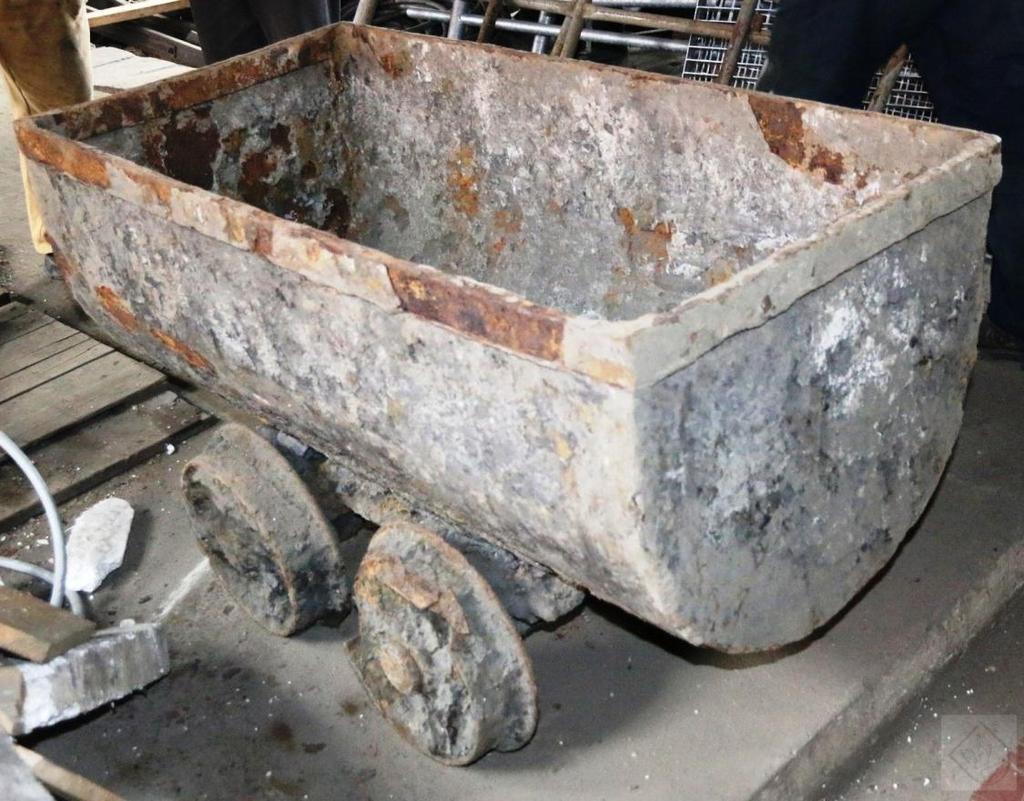

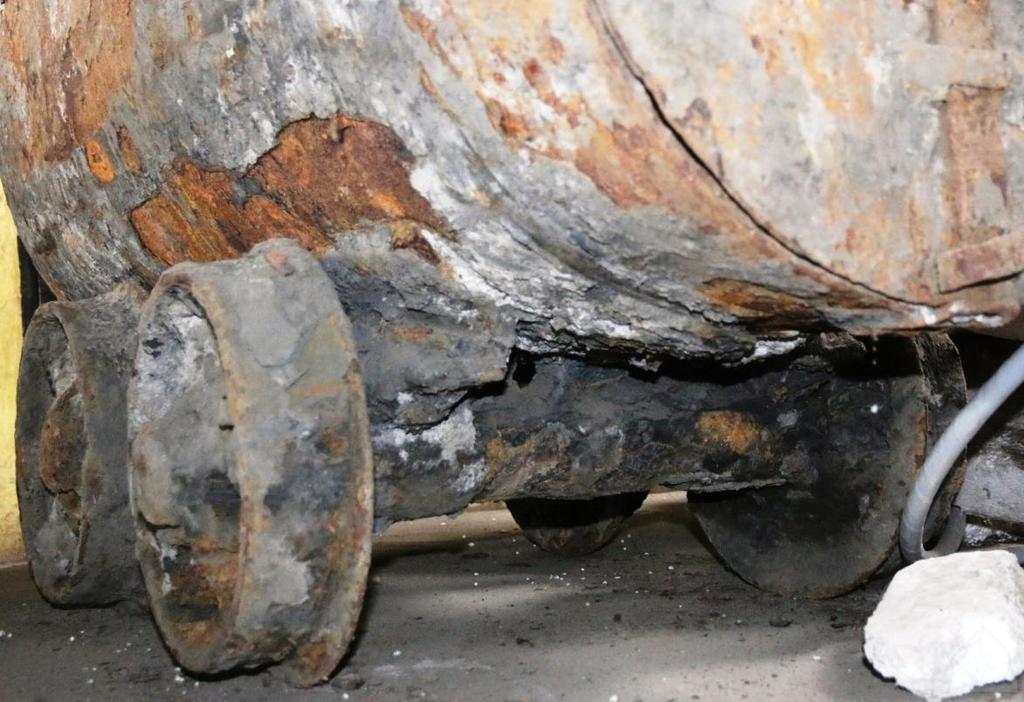

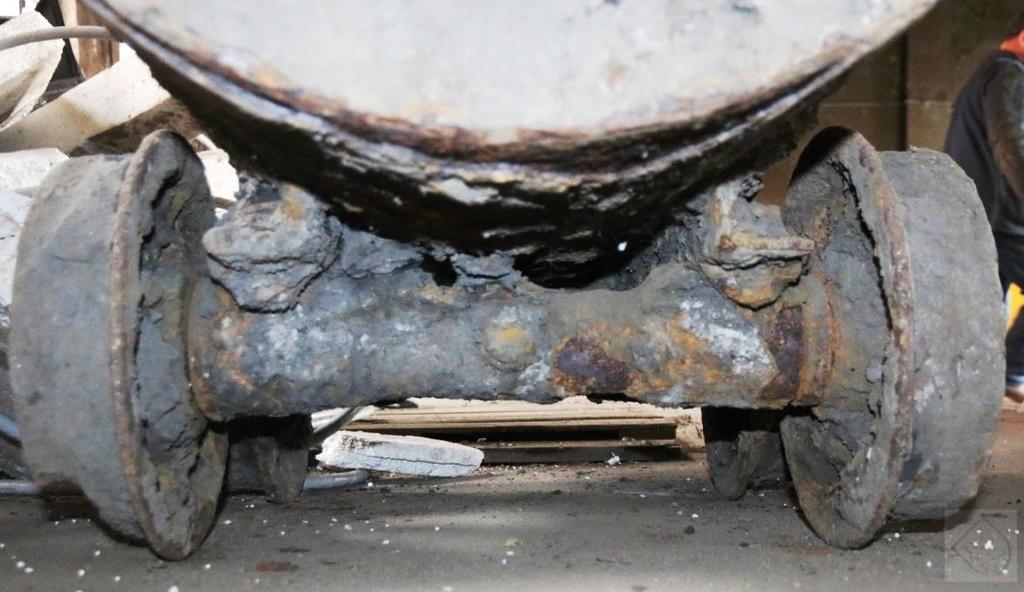

8 1.4.FOTOGRAFIE STANU ZACHOWANIA WÓZKA PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2-8 -
9 Fot.3 Fot.4-9 -
10 Fot.5 Fot
11 Fot.7 Fot
12 2. Przepust z ruchomym zamknięciem 2.1.Stan zachowania Przepust został odnaleziony po wielu dziesiątkach lat przebywania w mokrym mule sztolni dziedzicznej. Wszystkie nierozłączne połączenia elementów przepustu wykonano w technologii nitowania. Zasuwa przepustu była uruchamiana za pomocą przekładni zębatkowej. Obecnie mechanizm zasuwy przepustu jest unieruchomiony. Prowadnica zasuwy oraz wszystkie elementy przepustu są pokryte grubą warstwą produktów korozji połączonych z mułem. Blachy prowadnicy zasuwy są w wielu miejscach sperforowane. Wałek zębatki jest zagięty. Prowadnica zasuwy we fragmencie narożnym jest przy zakończeniu wałka zębatki odkształcona-są widoczne odkształcone fragmenty blach oraz brak kilku nitów WYMIARY: 1800x660x460 (mm) Zębatka 550mm Rura śr..600mm Pow. elementów- około 6 m². Na powierzchniach przepustu nie zachowały powłoki malarskie
13 2.2.PROGRAM PRAC KONSERWATORSKICH 1.Usunięcie nawarstwień korozyjnych 2.Demontaż wszystkich elementów przepustu ( w przypadku braku możliwości wysunięcia zasuwy otwarcie połączeń nitowanych prowadnicy zasuwy) 3. Usunięcie produktów korozji na stykach przylegających elementów przed demontażem 4.Stabilizacja produktów korozji w połączeniach nierozłącznych 5.Naprawa lub rekonstrukcja elementów zniszczonych korozyjnie i mechanicznie 6.Nałożenie powłok zabezpieczających 7.Montaż wszystkich elementów 2.3.METODYKA POSTĘPOWANIA 2.3.1PRACE PRZYGOTOWAWCZE POPRZEDZAJĄCE Przed rozpoczęciem usuwania produktów korozji konieczne jest wysunięcie zasuwy z prowadnicy. Do rozkręcenia połączeń gwintowych należy zastosować metody termiczne (podgrzewanie nakrętek). Dopiero w przypadku niepowodzenia w ww. metodzie dopuszcza się otwarcie połączeń przez rozwiercenie i przecinanie W przypadku braku możliwości wysunięcia zasuwy
14 z powodu zablokowania przez produkty korozji z mułem należy otworzyć (rozwiercić) możliwie najmniejszą liczbę nitów prowadnicy.grube nawarstwione produkty korozji można usunąć za pomocą delikatnego młotkowania, ostrych szpachli i dłut Naprawa elementów konstrukcyjnych Po usunięciu produktów korozji należy dokonać kontroli stanu zachowania wszystkich zewnętrznych i wewnętrznych powierzchni elementów dla zlokalizowania wszystkich uszkodzeń korozyjnych w postaci perforacji i osłabienia własności wytrzymałościowych. Decyzja dotycząca sposobu usunięcia uszkodzeń musi być konsultowana z uprawnionym przedstawicielem Muzeum i nadzorem konserwatorskim. Elementy odkształcone utrudniające ruch zasuwy należy wyprostować. Przy odtwarzaniu połączeń należy zastosować technologie łączenia zastosowane pierwotnie. Po zakończeniu prac konserwacji zasuwa przepustu powinna być uruchamiana przez obrót koła zębatego Oczyszczanie metodą strumieniowo-ścierną Do usuwania starych zabezpieczeń antykorozyjnych oraz produktów korozji należy zastosować metodę strumieniowo-ścierną. Pozwoli ona na odpowiednie przygotowanie powierzchni pod farby antykorozyjne. Uzyskać można wysoki stopień czystości Sa 2½ oraz optymalną chropowatość, co zwiększa przyczepność środków zabezpieczających. Jako materiał ścierny zaleca się użycie ścierniw specjalistycznych z atestem, o niskiej zawartości wolnej krzemionki i pyłów, z uwagi na bezpieczeństwo wykonującego prace, oraz o dużej ostrości ziaren, co wpływa na dużą wydajność procesu oczyszczania Podczas prac, które będą prowadzone z poziomu ziemi należy zachować obowiązujące przepisy BHP
15 Szczególną uwagę należy zwrócić przy usuwaniu produktów korozji metodą strumieniowo-ścierną styków łączonych elementów, tu wymagana jest wyjątkowa dokładność. W przypadku braku możliwości pełnego oczyszczenia i pozostawienia produktów korozji na nierozłącznych stykach elementów należy zastosować stabilizację za pomocą roztworu taniny Zabezpieczanie antykorozyjne Zabezpieczenie antykorozyjne może zostać zrealizowane w kilku wariantach. Z uwagi na wyjątkowo trudne warunki( duża wilgotność oraz zapylenie) pod ziemią, w jakich będzie eksponowany przepust należy zastosować najlepsze z możliwych zabezpieczenie antykorozyjne. 1.Zabezpieczenie antykorozyjne z powłoką metalizacyjną w systemie Duplex Zabezpieczeniem przeciwkorozyjnym, spełniającym najlepiej swą funkcje w trudnych warunkach pełnych zanieczyszczeń i zwiększonej wilgotności, będzie zastosowanie ochrony katodowej w postaci powłoki metalizacyjnej - cynkowej. Zalecana jest metoda natryskowa (plazmowa lub łukowa) W tym przypadku zastosowana grubość powłoki zagwarantuje wieloletnią ochronę (dla cynkowych powłok natryskiwanych o grubości 120 mikronów około 10 lat, a o grubości 250 mikronów do 25 lat, zastosowanie powłok w systemie Duplex zwielokrotnia trwałość zabezpieczenia). Na warstwę nawierzchniową proponuje się zastosować specjalnie dobrany zestaw z farbą epoxydową jako grunt oraz najwyższej jakości farbę poliuretanową jako nawierzchniową. Inne sposoby zabezpieczenia antykorozyjnego nie dają gwarancji dłuższej trwałości w ciężkich warunkach pod ziemią. 2.Zabezpieczenie antykorozyjne oparte na zestawie malarskim opartym na wysokocynkowym podkładzie o zawartości cynku metalicznego powyżej 80 % i farbie nawierzchniowej poliuretanowej jest tańsze od systemu Duplex o około 30%, a daje zabezpieczenie na krótki okres czasu. W związku z powyższym wymaga okresowych poprawek oraz powtarzania całego procesu konserwacji
16 3. Zabezpieczenie antykorozyjne oparte na zestawie malarskim z podkładem pigmentowanym fosforanem cynku Dwuskładnikowa farba poliuretanowa oraz dwuskładnikowa farba podkładowa na pewien okres czasu zapewni zabezpieczenie antykorozyjne, które będzie wymagało stałego nadzoru stanu pow. zewnętrznych obiektu. Dla ekspozycji w warunkach kopalni jedynym dobrym zabezpieczeniem jest wariant 1 Wszystkie powierzchnie współpracujące ciernie ( łożyska, prowadniki, zazębienia) powinny być pokryte smarem syntetycznym. Muzeum pragnie zachować kolorystykę i fakturę elementów metalowych odtwarzającą realistycznie powierzchnie metalu z zachowanymi nawarstwieniami produktów korozji. W tym celu należy jako warstwę nawierzchniową zastosować farbę typu Cor -Ten. Po uzgodnieniu z przedstawicielem Muzeum można również odtworzyć grube nawarstwienia korozyjne za pomocą odpowiednio uformowanych fragmentów powierzchni za pomocą szpachlówki

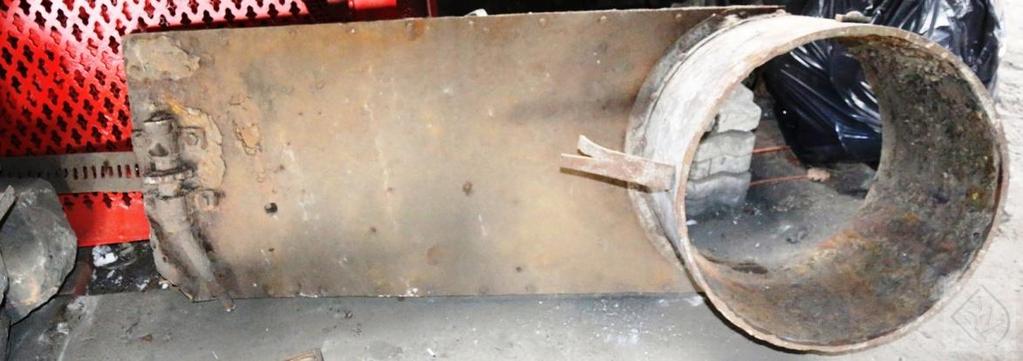

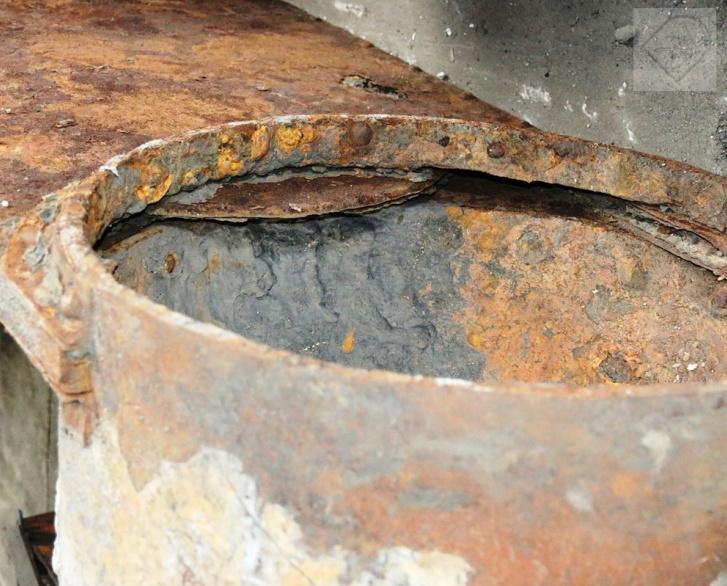

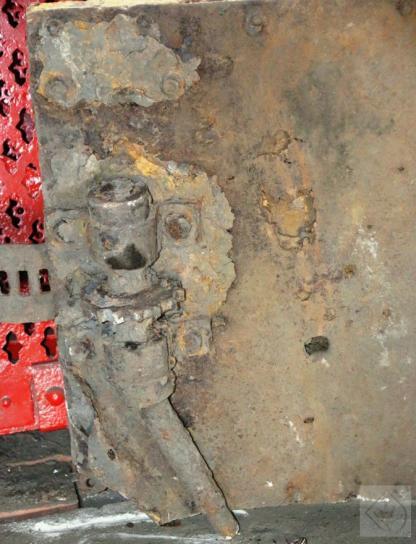

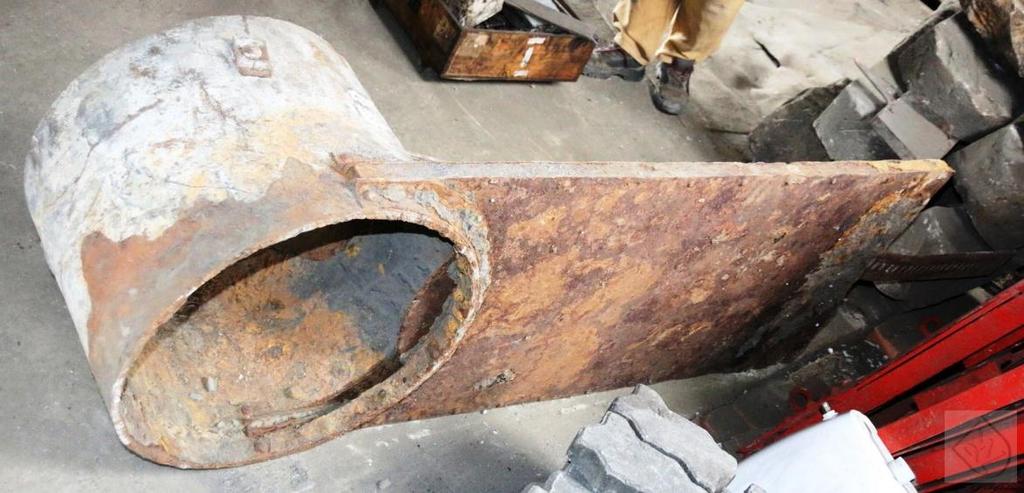

17 2.4.FOTOGRAFIE STANU ZACHOWANIA PRZEPUSTU PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot.3 Fot
18 3.Fragment końcowy rurociągu wentylacyjnego 3.1.Stan zachowania Fragment końcowy rury wentylacyjnej został odnaleziony mokrym mule sztolni dziedzicznej. Wszystkie powierzchnie rury są pokryte produktami korozji o niewielkiej grubości. Technologie połączenia kołnierza z rurą oraz przetłoczenia na rurze pozwalają ustalić okres powstania na pierwszą połowę XX wieku. WYMIARY: 470 (mm) kołnierz ø 590mm Rura ø.410mm Pow. elementów- około 1 m². Na powierzchniach rury nie zachowały powłoki malarskie. 3.2.PROGRAM PRAC KONSERWATORSKICH 1.Usunięcie nawarstwień korozyjnych 2.Stabilizacja produktów korozji w połączeniach nierozłącznych 3.Nałożenie powłok zabezpieczających
19 3.3.METODYKA POSTĘPOWANIA 3.3.1PRACE PRZYGOTOWAWCZE POPRZEDZAJĄCE Przed przystąpieniem do prac należy wykonać dokumentacje fotograficzną stanu zachowania obiektu. Grube nawarstwione produkty korozji można usunąć za pomocą delikatnego młotkowania, ostrych szpachli i dłut Oczyszczanie metodą strumieniowo-ścierną Do usuwania starych zabezpieczeń antykorozyjnych oraz produktów korozji należy zastosować metodę strumieniowo-ścierną. Pozwoli ona na odpowiednie przygotowanie powierzchni pod farby antykorozyjne. Uzyskać można wysoki stopień czystości Sa 2½ oraz optymalną chropowatość, co zwiększa przyczepność środków zabezpieczających. Jako materiał ścierny zaleca się użycie ścierniw specjalistycznych z atestem, o niskiej zawartości wolnej krzemionki i pyłów, z uwagi na bezpieczeństwo wykonującego prace, oraz o dużej ostrości ziaren, co wpływa na dużą wydajność procesu oczyszczania Podczas prac, które będą prowadzone z poziomu ziemi należy zachować obowiązujące przepisy BHP. Szczególną uwagę należy zwrócić przy usuwaniu produktów korozji metodą strumieniowo-ścierną styków łączonych elementów, tu wymagana jest wyjątkowa dokładność. W przypadku braku możliwości pełnego oczyszczenia i pozostawienia produktów korozji na nierozłącznych stykach elementów należy zastosować stabilizację za pomocą roztworu taniny
20 3.3.3 Zabezpieczanie antykorozyjne Zabezpieczenie antykorozyjne może zostać zrealizowane w kilku wariantach. Z uwagi na wyjątkowo trudne warunki( duża wilgotność oraz zapylenie) pod ziemią, w jakich będzie eksponowany obiekt należy zastosować najlepsze z możliwych zabezpieczenie antykorozyjne. 1.Zabezpieczenie antykorozyjne z powłoką metalizacyjną w systemie Duplex Zabezpieczeniem przeciwkorozyjnym, spełniającym najlepiej swą funkcje w trudnych warunkach pełnych zanieczyszczeń i zwiększonej wilgotności, będzie zastosowanie ochrony katodowej w postaci powłoki metalizacyjnej - cynkowej. Zalecana jest metoda natryskowa (plazmowa lub łukowa) W tym przypadku zastosowana grubość powłoki zagwarantuje wieloletnią ochronę (dla cynkowych powłok natryskiwanych o grubości 120 mikronów około 10 lat, a o grubości 250 mikronów do 25 lat, zastosowanie powłok w systemie Duplex zwielokrotnia trwałość zabezpieczenia). Na warstwę nawierzchniową proponuje się zastosować specjalnie dobrany zestaw z farbą epoxydową jako grunt oraz najwyższej jakości farbę poliuretanową jako nawierzchniową. Inne sposoby zabezpieczenia antykorozyjnego nie dają gwarancji dłuższej trwałości w ciężkich warunkach pod ziemią. 2.Zabezpieczenie antykorozyjne oparte na zestawie malarskim opartym na wysokocynkowym podkładzie o zawartości cynku metalicznego powyżej 80 % i farbie nawierzchniowej poliuretanowej jest tańsze od systemu Duplex o około 30%, a daje zabezpieczenie na krótki okres czasu. W związku z powyższym wymaga okresowych poprawek oraz powtarzania całego procesu konserwacji 3. Zabezpieczenie antykorozyjne oparte na zestawie malarskim z podkładem pigmentowanym fosforanem cynku Dwuskładnikowa farba poliuretanowa oraz dwuskładnikowa farba podkładowa na pewien okres czasu zapewni zabezpieczenie antykorozyjne, które będzie wymagało stałego nadzoru stanu pow. zewnętrznych obiektu
21 Dla ekspozycji w warunkach kopalni jedynym dobrym zabezpieczeniem jest wariant 1 Muzeum pragnie zachować kolorystykę i fakturę elementów metalowych odtwarzającą realistycznie powierzchnie metalu z zachowanymi nawarstwieniami produktów korozji. W tym celu należy jako warstwę nawierzchniową zastosować farbę typu Cor -Ten. Po uzgodnieniu z przedstawicielem Muzeum można również odtworzyć grube nawarstwienia korozyjne za pomocą odpowiednio uformowanych fragmentów powierzchni za pomocą szpachlówki

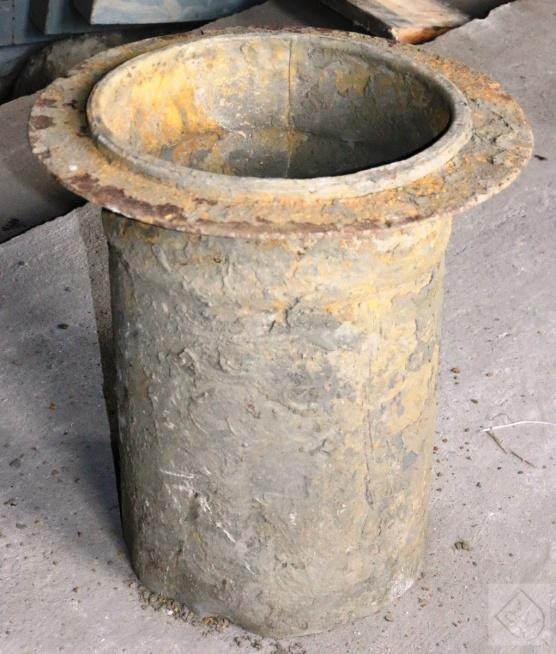

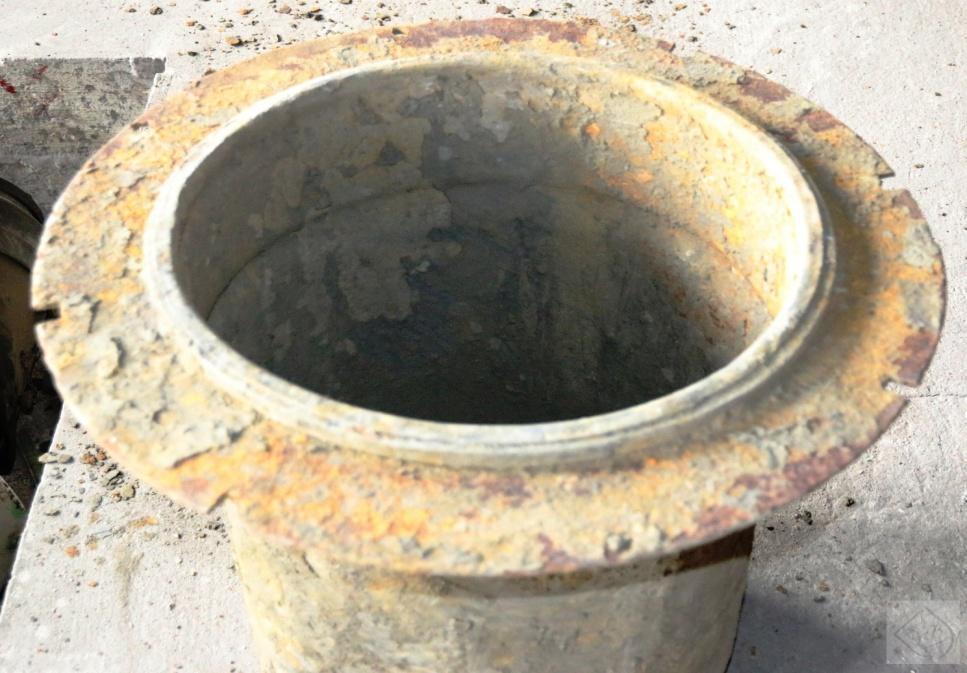

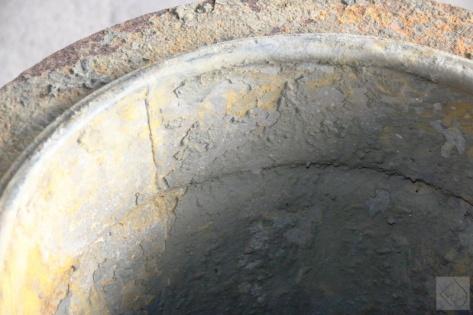

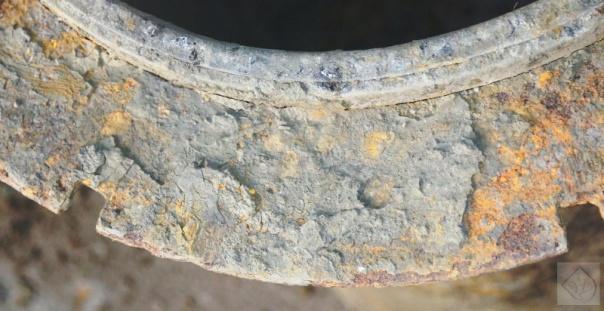

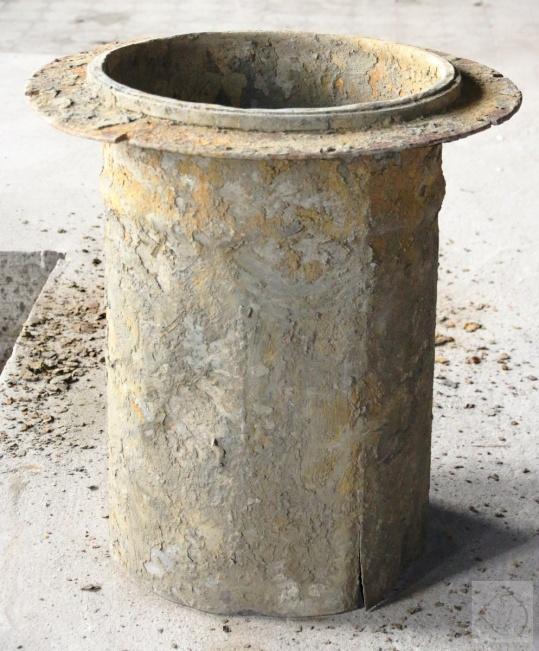

22 3.4.FOTOGRAFIE STANU ZACHOWANIA KOŃCOWEJ RURY WENTYLACYJNEJ PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot.3 Fot.4 Fot
23 4.Kolano rurociągu podsadzkowego 4.1.Stan zachowania Kolano rurociągu podsadzkowego zostało odnalezione w mokrym mule sztolni dziedzicznej. Wszystkie powierzchnie kolana są pokryte produktami korozji oraz osadami mułu o zróżnicowanej grubości. Kolano jest wykonane w technologii odlewu w żeliwie. Na obu końcach kolana znajdują się kołnierze. WYMIARY: dł.690 (mm) kołnierz ø 330mm Rura ø.180mm Pow. elementów- około 0.5 m². Na powierzchniach rury nie zachowały się powłoki malarskie. 4.2.PROGRAM PRAC KONSERWATORSKICH
24 1.Usunięcie nawarstwień korozyjnych 2.Stabilizacja produktów korozji w połączeniach nierozłącznych 3.Nałożenie powłok zabezpieczających 4.3.METODYKA POSTĘPOWANIA 4.3.1PRACE PRZYGOTOWAWCZE POPRZEDZAJĄCE Przed przystąpieniem do prac należy wykonać dokumentacje fotograficzną stanu zachowania obiektu. Grube nawarstwione produkty korozji można usunąć za pomocą delikatnego młotkowania, ostrych szpachli i dłut Oczyszczanie metodą strumieniowo-ścierną Do usuwania starych zabezpieczeń antykorozyjnych oraz produktów korozji należy zastosować metodę strumieniowo-ścierną. Pozwoli ona na odpowiednie przygotowanie powierzchni pod farby antykorozyjne. Uzyskać można wysoki stopień czystości Sa 2½ oraz optymalną chropowatość, co zwiększa przyczepność środków zabezpieczających. Jako materiał ścierny zaleca się użycie ścierniw specjalistycznych z atestem, o niskiej zawartości wolnej krzemionki i pyłów, z uwagi na bezpieczeństwo wykonującego prace, oraz o dużej ostrości ziaren, co wpływa na dużą wydajność procesu oczyszczania Podczas prac, które będą prowadzone z poziomu ziemi należy zachować obowiązujące przepisy BHP
25 Szczególną uwagę należy zwrócić przy usuwaniu produktów korozji metodą strumieniowo-ścierną styków łączonych elementów, tu wymagana jest wyjątkowa dokładność. W przypadku braku możliwości pełnego oczyszczenia i pozostawienia produktów korozji na nierozłącznych stykach elementów należy zastosować stabilizację za pomocą roztworu taniny Zabezpieczanie antykorozyjne Zabezpieczenie antykorozyjne może zostać zrealizowane w kilku wariantach. Z uwagi na wyjątkowo trudne warunki( duża wilgotność oraz zapylenie) pod ziemią, w jakich będzie eksponowany obiekt należy zastosować najlepsze z możliwych zabezpieczenie antykorozyjne. 1.Zabezpieczenie antykorozyjne z powłoką metalizacyjną w systemie Duplex Zabezpieczeniem przeciwkorozyjnym, spełniającym najlepiej swą funkcje w trudnych warunkach pełnych zanieczyszczeń i zwiększonej wilgotności, będzie zastosowanie ochrony katodowej w postaci powłoki metalizacyjnej - cynkowej. Zalecana jest metoda natryskowa (plazmowa lub łukowa) W tym przypadku zastosowana grubość powłoki zagwarantuje wieloletnią ochronę (dla cynkowych powłok natryskiwanych o grubości 120 mikronów około 10 lat, a o grubości 250 mikronów do 25 lat, zastosowanie powłok w systemie Duplex zwielokrotnia trwałość zabezpieczenia). Na warstwę nawierzchniową proponuje się zastosować specjalnie dobrany zestaw z farbą epoxydową jako grunt oraz najwyższej jakości farbę poliuretanową jako nawierzchniową. Inne sposoby zabezpieczenia antykorozyjnego nie dają gwarancji dłuższej trwałości w ciężkich warunkach pod ziemią. 2.Zabezpieczenie antykorozyjne oparte na zestawie malarskim opartym na wysokocynkowym podkładzie o zawartości cynku metalicznego powyżej 80 % i farbie nawierzchniowej poliuretanowej jest tańsze od systemu Duplex o około
26 30%, a daje zabezpieczenie na krótki okres czasu. W związku z powyższym wymaga okresowych poprawek oraz powtarzania całego procesu konserwacji 3. Zabezpieczenie antykorozyjne oparte na zestawie malarskim z podkładem pigmentowanym fosforanem cynku Dwuskładnikowa farba poliuretanowa oraz dwuskładnikowa farba podkładowa na pewien okres czasu zapewni zabezpieczenie antykorozyjne, które będzie wymagało stałego nadzoru stanu pow. zewnętrznych obiektu. Dla ekspozycji w warunkach kopalni jedynym dobrym zabezpieczeniem jest wariant 1 Muzeum pragnie zachować kolorystykę i fakturę elementów metalowych odtwarzającą realistycznie powierzchnie metalu z zachowanymi nawarstwieniami produktów korozji. W tym celu należy jako warstwę nawierzchniową zastosować farbę typu Cor -Ten. Po uzgodnieniu z przedstawicielem Muzeum można również odtworzyć grube nawarstwienia korozyjne za pomocą odpowiednio uformowanych fragmentów powierzchni za pomocą szpachlówki

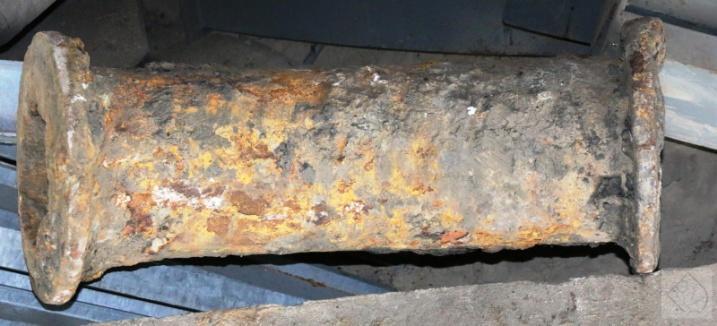

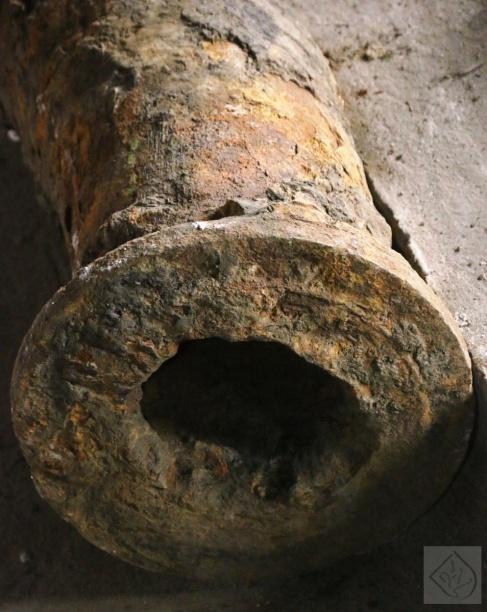

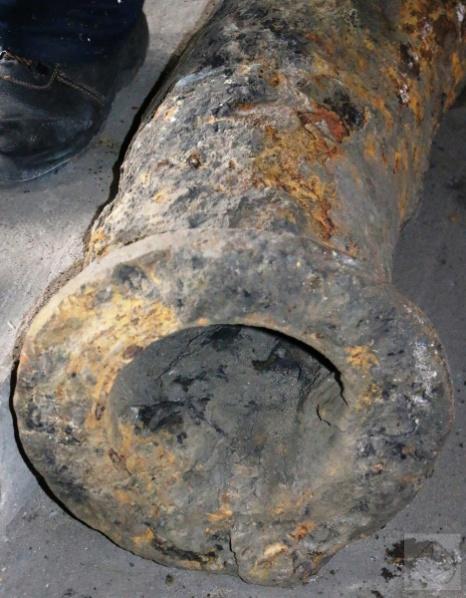

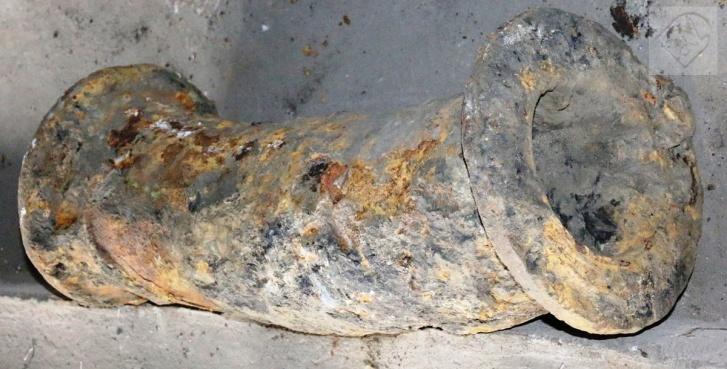

27 4.4.FOTOGRAFIE STANU ZACHOWANIA KOLANA RUROCIĄGU PODSADZKOWEGO PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot.3 Fot4 Fot
28 5.Cięgno stalowe 5.1.Stan zachowania Cięgno stalowe zostało odnalezione w mokrym mule sztolni dziedzicznej. Wszystkie powierzchnie cięgna są pokryte produktami korozji o zróżnicowanej grubości. Przegubowe zakończenia sa zamocowane w technologii nitowania. WYMIARY: dł 2120 (mm) szer.120mm gr..30mm Pow. elementów- około 0,3 m². Na powierzchniach cięgna nie zachowały powłoki malarskie. 5.2.PROGRAM PRAC KONSERWATORSKICH 1.Usunięcie nawarstwień korozyjnych 2.Stabilizacja produktów korozji w połączeniach nierozłącznych 3.Nałożenie powłok zabezpieczających
29 5.3.METODYKA POSTĘPOWANIA 5.3.1PRACE PRZYGOTOWAWCZE POPRZEDZAJĄCE Przed przystąpieniem do prac należy wykonać dokumentacje fotograficzną stanu zachowania obiektu. Grube nawarstwione produkty korozji można usunąć za pomocą delikatnego młotkowania, ostrych szpachli i dłut Oczyszczanie metodą strumieniowo-ścierną Do usuwania starych zabezpieczeń antykorozyjnych oraz produktów korozji należy zastosować metodę strumieniowo-ścierną. Pozwoli ona na odpowiednie przygotowanie powierzchni pod farby antykorozyjne. Uzyskać można wysoki stopień czystości Sa 2½ oraz optymalną chropowatość, co zwiększa przyczepność środków zabezpieczających. Jako materiał ścierny zaleca się użycie ścierniw specjalistycznych z atestem, o niskiej zawartości wolnej krzemionki i pyłów, z uwagi na bezpieczeństwo wykonującego prace, oraz o dużej ostrości ziaren, co wpływa na dużą wydajność procesu oczyszczania Podczas prac, które będą prowadzone z poziomu ziemi należy zachować obowiązujące przepisy BHP. Szczególną uwagę należy zwrócić przy usuwaniu produktów korozji metodą strumieniowo-ścierną styków łączonych elementów, tu wymagana jest wyjątkowa dokładność. W przypadku braku możliwości pełnego oczyszczenia i pozostawienia produktów korozji na nierozłącznych stykach elementów należy zastosować stabilizację za pomocą roztworu taniny
30 5.3.3 Zabezpieczanie antykorozyjne Zabezpieczenie antykorozyjne może zostać zrealizowane w kilku wariantach. Z uwagi na wyjątkowo trudne warunki( duża wilgotność oraz zapylenie) pod ziemią, w jakich będzie eksponowany obiekt należy zastosować najlepsze z możliwych zabezpieczenie antykorozyjne. 1.Zabezpieczenie antykorozyjne z powłoką metalizacyjną w systemie Duplex Zabezpieczeniem przeciwkorozyjnym, spełniającym najlepiej swą funkcje w trudnych warunkach pełnych zanieczyszczeń i zwiększonej wilgotności, będzie zastosowanie ochrony katodowej w postaci powłoki metalizacyjnej - cynkowej. Zalecana jest metoda natryskowa (plazmowa lub łukowa) W tym przypadku zastosowana grubość powłoki zagwarantuje wieloletnią ochronę (dla cynkowych powłok natryskiwanych o grubości 120 mikronów około 10 lat, a o grubości 250 mikronów do 25 lat, zastosowanie powłok w systemie Duplex zwielokrotnia trwałość zabezpieczenia). Na warstwę nawierzchniową proponuje się zastosować specjalnie dobrany zestaw z farbą epoxydową jako grunt oraz najwyższej jakości farbę poliuretanową jako nawierzchniową. Inne sposoby zabezpieczenia antykorozyjnego nie dają gwarancji dłuższej trwałości w ciężkich warunkach pod ziemią. 2.Zabezpieczenie antykorozyjne oparte na zestawie malarskim opartym na wysokocynkowym podkładzie o zawartości cynku metalicznego powyżej 80 % i farbie nawierzchniowej poliuretanowej jest tańsze od systemu Duplex o około 30%, a daje zabezpieczenie na krótki okres czasu. W związku z powyższym wymaga okresowych poprawek oraz powtarzania całego procesu konserwacji 3. Zabezpieczenie antykorozyjne oparte na zestawie malarskim z podkładem pigmentowanym fosforanem cynku Dwuskładnikowa farba poliuretanowa oraz dwuskładnikowa farba podkładowa na pewien okres czasu zapewni zabezpieczenie antykorozyjne, które będzie wymagało stałego nadzoru stanu pow. zewnętrznych obiektu
31 Dla ekspozycji w warunkach kopalni jedynym dobrym zabezpieczeniem jest wariant 1 Muzeum pragnie zachować kolorystykę i fakturę elementów metalowych odtwarzającą realistycznie powierzchnie metalu z zachowanymi nawarstwieniami produktów korozji. W tym celu należy jako warstwę nawierzchniową zastosować farbę typu Cor -Ten. Po uzgodnieniu z przedstawicielem Muzeum można również odtworzyć grube nawarstwienia korozyjne za pomocą odpowiednio uformowanych fragmentów powierzchni za pomocą szpachlówki

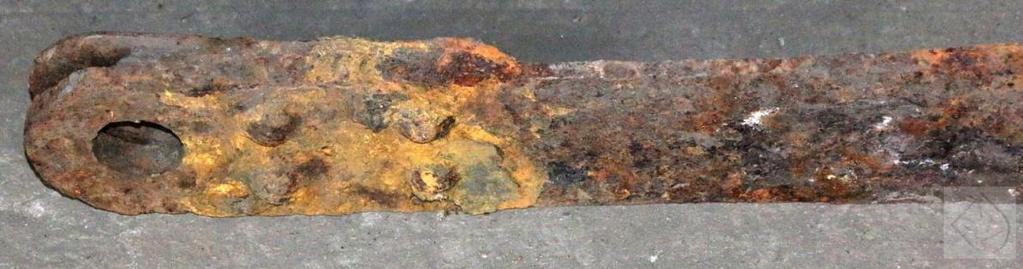

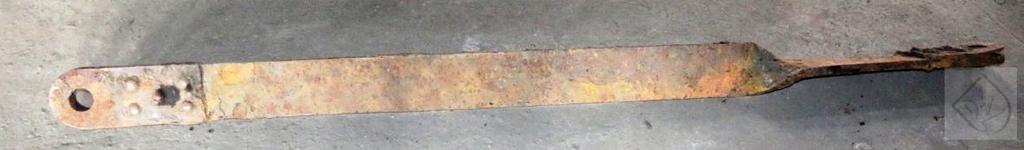

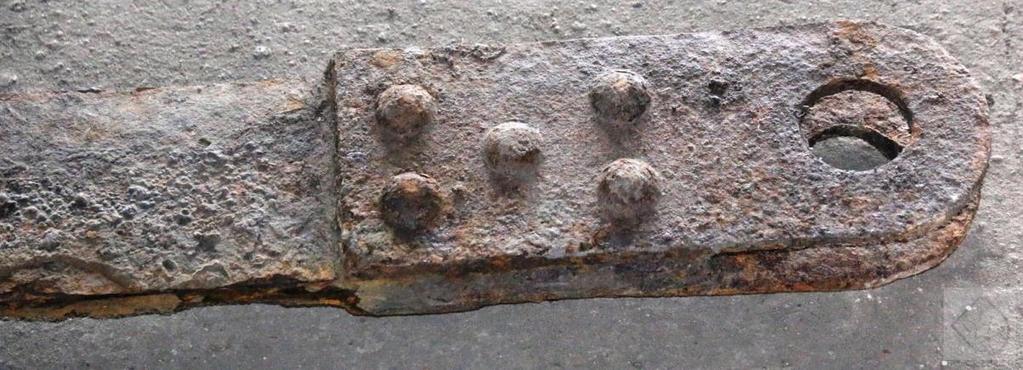

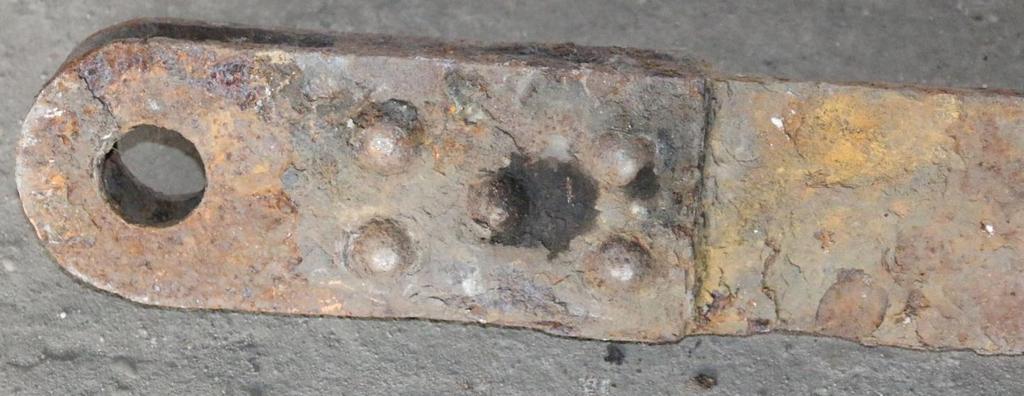

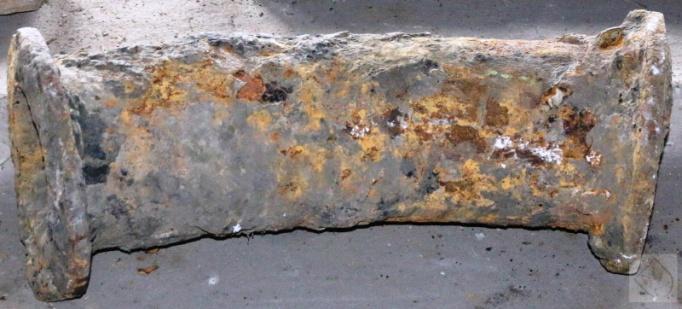

32 5.4.FOTOGRAFIE STANU ZACHOWANIA CIĘGNA PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot.3 Fot.4 Fot
33 6.Wrota tamy chodnika 6.1.Stan zachowania Wrota tamy zostały wydobyte po wielu dziesiątkach lat przebywania w klimacie pokładu 510 szybu Wilhelmina. Wszystkie powierzchnie wrót pokryte grubą warstwą produktów korozji. Zniszczenia korozyjne bardzo rozlegle, głownie w okolicy wahliwych zakończeń wrót. Zawiasy w stanie destrukcji. WYMIARY: 1800x1100 (mm) Pow. elementów- około 4 m². Na powierzchniach wrót nie zachowały się powłoki malarskie. 6.2.PROGRAM PRAC KONSERWATORSKICH 1.Usunięcie nawarstwień korozyjnych 2.Demontaż wszystkich elementów wrót ( w przypadku braku możliwości uruchomienia zasuwy lub zawiasów otwarcie połączeń nitowanych prowadnicy zasuwy) 3. Usunięcie produktów korozji na stykach przylegających elementów przed demontażem 4.Stabilizacja produktów korozji w połączeniach nierozłącznych
34 5.Naprawa lub rekonstrukcja elementów zniszczonych korozyjnie i mechanicznie 6.Nałożenie powłok zabezpieczających 7.Montaż wszystkich elementów 6.3.METODYKA POSTĘPOWANIA 6.3.1PRACE PRZYGOTOWAWCZE POPRZEDZAJĄCE Przed rozpoczęciem usuwania produktów korozji konieczne jest uruchomienie wszystkich zawiasów i zasuwy. Do rozkręcenia połączeń gwintowych i obrotowych należy zastosować metody termiczne. Dopiero w przypadku niepowodzenia w ww. metodzie dopuszcza się otwarcie połączeń przez rozwiercenie i przecinanie W przypadku braku możliwości uruchomienia połączeń z powodu zablokowania przez produkty korozji z mułem należy otworzyć (rozwiercić) śruby lub nity. Grube nawarstwione produkty korozji można usunąć za pomocą delikatnego młotkowania, ostrych szpachli i dłut Naprawa elementów konstrukcyjnych Po usunięciu produktów korozji należy dokonać kontroli stanu zachowania wszystkich zewnętrznych i wewnętrznych powierzchni elementów dla zlokalizowania wszystkich uszkodzeń korozyjnych w postaci perforacji i osłabienia własności wytrzymałościowych. Decyzja dotycząca sposobu usunięcia uszkodzeń musi być konsultowana z uprawnionym przedstawicielem Muzeum i nadzorem konserwatorskim. Przy odtwarzaniu połączeń należy zastosować technologie łączenia zastosowane pierwotnie
35 6.3.3 Oczyszczanie metodą strumieniowo-ścierną Do usuwania starych zabezpieczeń antykorozyjnych oraz produktów korozji należy zastosować metodę strumieniowo-ścierną. Pozwoli ona na odpowiednie przygotowanie powierzchni pod farby antykorozyjne. Uzyskać można wysoki stopień czystości Sa 2½ oraz optymalną chropowatość, co zwiększa przyczepność środków zabezpieczających. Jako materiał ścierny zaleca się użycie ścierniw specjalistycznych z atestem, o niskiej zawartości wolnej krzemionki i pyłów, z uwagi na bezpieczeństwo wykonującego prace, oraz o dużej ostrości ziaren, co wpływa na dużą wydajność procesu oczyszczania Podczas prac, które będą prowadzone z poziomu ziemi należy zachować obowiązujące przepisy BHP. Szczególną uwagę należy zwrócić przy usuwaniu produktów korozji metodą strumieniowo-ścierną styków łączonych elementów, tu wymagana jest wyjątkowa dokładność. W przypadku braku możliwości pełnego oczyszczenia i pozostawienia produktów korozji na nierozłącznych stykach elementów należy zastosować stabilizację za pomocą roztworu taniny Zabezpieczanie antykorozyjne Zabezpieczenie antykorozyjne może zostać zrealizowane w kilku wariantach. Z uwagi na wyjątkowo trudne warunki( duża wilgotność oraz zapylenie) pod ziemią, w jakich będą eksponowane wrota należy zastosować najlepsze z możliwych zabezpieczenie antykorozyjne. 1.Zabezpieczenie antykorozyjne z powłoką metalizacyjną w systemie Duplex Zabezpieczeniem przeciwkorozyjnym, spełniającym najlepiej swą funkcje w trudnych warunkach pełnych zanieczyszczeń i zwiększonej wilgotności, będzie zastosowanie ochrony katodowej w postaci powłoki metalizacyjnej - cynkowej
36 Zalecana jest metoda natryskowa (plazmowa lub łukowa) W tym przypadku zastosowana grubość powłoki zagwarantuje wieloletnią ochronę (dla cynkowych powłok natryskiwanych o grubości 120 mikronów około 10 lat, a o grubości 250 mikronów do 25 lat, zastosowanie powłok w systemie Duplex zwielokrotnia trwałość zabezpieczenia). Na warstwę nawierzchniową proponuje się zastosować specjalnie dobrany zestaw z farbą epoxydową jako grunt oraz najwyższej jakości farbę poliuretanową jako nawierzchniową. Inne sposoby zabezpieczenia antykorozyjnego nie dają gwarancji dłuższej trwałości w ciężkich warunkach pod ziemią. 2.Zabezpieczenie antykorozyjne oparte na zestawie malarskim opartym na wysokocynkowym podkładzie o zawartości cynku metalicznego powyżej 80 % i farbie nawierzchniowej poliuretanowej jest tańsze od systemu Duplex o około 30%, a daje zabezpieczenie na krótki okres czasu. W związku z powyższym wymaga okresowych poprawek oraz powtarzania całego procesu konserwacji 3. Zabezpieczenie antykorozyjne oparte na zestawie malarskim z podkładem pigmentowanym fosforanem cynku Dwuskładnikowa farba poliuretanowa oraz dwuskładnikowa farba podkładowa na pewien okres czasu zapewni zabezpieczenie antykorozyjne, które będzie wymagało stałego nadzoru stanu pow. zewnętrznych obiektu. Dla ekspozycji w warunkach kopalni jedynym dobrym zabezpieczeniem jest wariant 1 Wszystkie powierzchnie współpracujące ciernie ( zawiasy, zasuwy) powinny być pokryte smarem syntetycznym. Muzeum pragnie zachować kolorystykę i fakturę elementów metalowych odtwarzającą realistycznie powierzchnie metalu z zachowanymi nawarstwieniami produktów korozji. W tym celu należy jako warstwę nawierzchniową zastosować farbę typu Cor -Ten. Po uzgodnieniu z przedstawicielem Muzeum można
37 również odtworzyć grube nawarstwienia korozyjne za pomocą odpowiednio uformowanych fragmentów powierzchni za pomocą szpachlówki

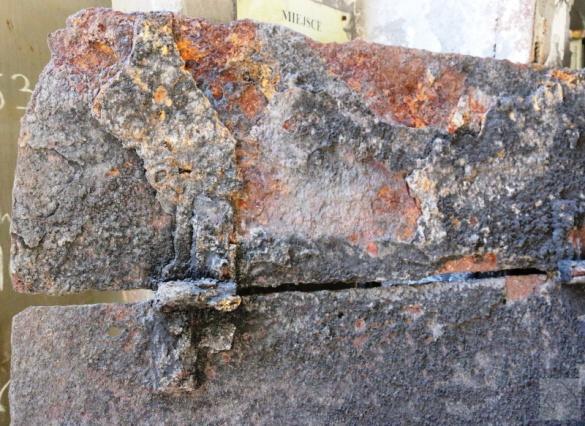

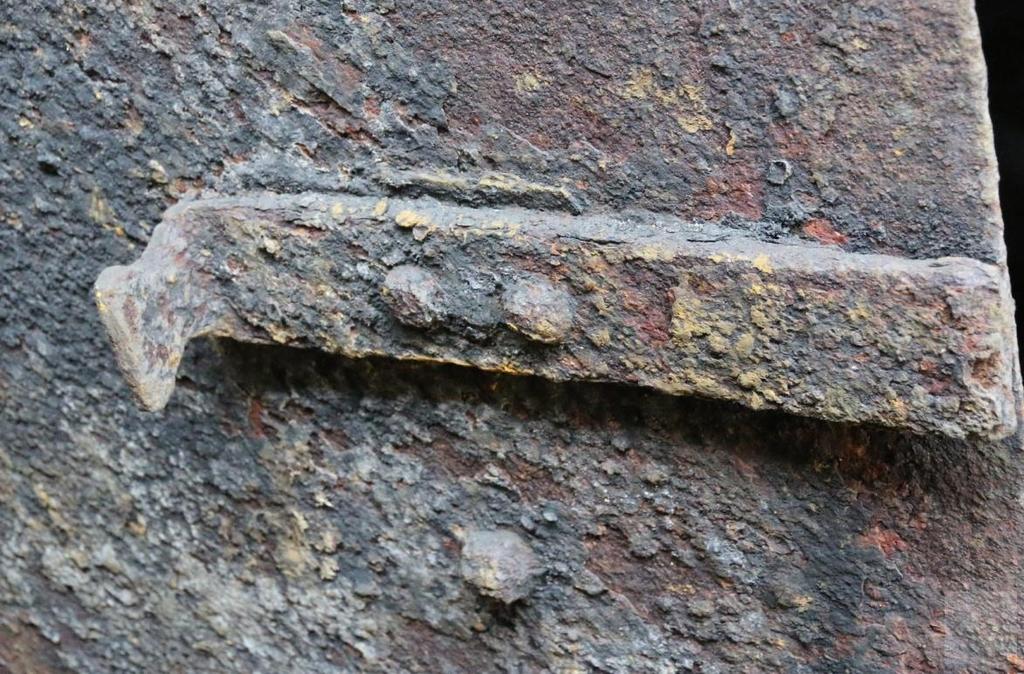

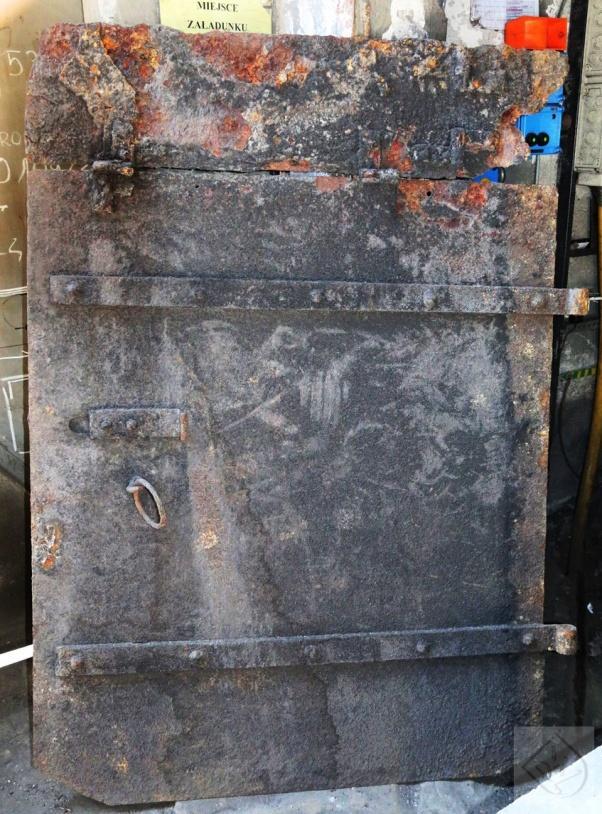

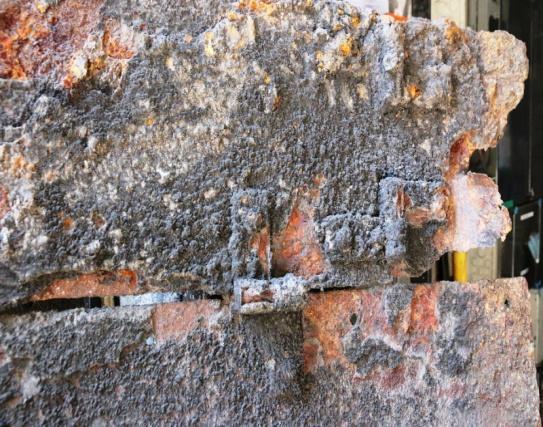

38 6.4.FOTOGRAFIE STANU ZACHOWANIA WRÓT PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot.3 Fot
39 Fot.5 Fot
40 7.Kołowrót pochylniowy 7.1.Stan zachowania Kołowrót pochylniowy z końca XIX wieku został zrekonstruowany z wykorzystaniem oryginalnych elementów stalowych odnalezionych w starym chodniku kopalni Katowice w roku Na podstawie zachowanych fragmentów elementów drewnianych oraz dokumentacji z epoki w roku 2000 dokonano rekonstrukcji elementów drewnianych kołowrotu. Obecny stan zachowania elementów stalowych jest efektem ekspozycji obiektu w warunkach klimatycznych kopalni od roku Widoczne nawarstwienia produktów korozji jednoznacznie skłaniają do wyboru najlepszego zabezpieczenia antykorozyjnego dla zminimalizowania krotności powtarzania zabiegów konserwacji, co nie jest bez znaczenia dla kondycji zabytku stalowego. Elementy stalowe kołowrotu są pokryte warstwą produktów korozji. Elementy drewniane mają miejscowe odbarwienia, może to świadczyć o początkach korozji biologicznej drewna. Cel prac konserwatorskich Prace konserwatorskie mają przygotować obiekt do wieloletniej ekspozycji w warunkach klimatycznych panujących w kopalni Guido na poziomie
41 7.2.PROGRAM PRAC KONSERWATORSKICH 1.Demontaż wszystkich elementów stalowych 2.Usunięcie nawarstwień korozyjnych metodą strumieniowo-ścierną 3.Stabilizacja produktów korozji w połączeniach nierozłącznych 4. Nałożenie powłok zabezpieczających 5.Usunięcie zanieczyszczeń z elementów drewnianych 6.Nasycenie drewna preparatem biobójczym 7. Malowanie dwukrotne drewna preparatem wzmacniającym i zabezpieczającym przed wilgocią. 8.Montaż wszystkich elementów 7.3.METODYKA POSTĘPOWANIA 7.3.1PRACE PRZYGOTOWAWCZE POPRZEDZAJĄCE Przed rozpoczęciem prac konserwatorskich konieczne jest wykonanie dokumentacji fotograficznej dla wszystkich detali kołowrotu
42 Zestawienie elementów kołowrotu pochylniowego 1. Bęben linowy ø 400mm dł2240mm 2.Tarcza hamulcowa ø 830mm szer 130mm 3.pierścień tarczy hamulcowej 2 szt 4.Wał bębna dł.2650mm 5.obejma kwadratowa 6.klin kwadratowy 2 szt. 7.obejma zaciskana nakrętkami 8.hak z łożyskiem wału 235 x 100 x 100 (mm) 2 szt. 9.zawiesie pasów hamulcowych 10.pas hamulcowy 2 szt. 11.dźwignia pasa hamulcowego dł.1000mm 12.cięgło pasa hamulcowego dł. 630mm 13.cięgło hamulca dł. 640mm 14.dźwignia hamulca dł 1210mm 15.sworzeń 3 szt
43 Rys.1 Kołowrót pochylniowy- zestawienie elementów. Wg. skorygowanego rysunku T. Lostera zamieszczonego w " Drewniany kołowrót pochylniowy z kopalni Ferdynand" Oczyszczanie metodą strumieniowo-ścierną Do usuwania starych zabezpieczeń antykorozyjnych oraz produktów korozji należy zastosować metodę strumieniowo-ścierną. Pozwoli ona na odpowiednie przygotowanie powierzchni pod farby antykorozyjne. Uzyskać można wysoki stopień czystości Sa 2½ oraz optymalną chropowatość, co zwiększa przyczepność środków
44 zabezpieczających. Jako materiał ścierny zaleca się użycie ścierniw specjalistycznych z atestem, o niskiej zawartości wolnej krzemionki i pyłów, z uwagi na bezpieczeństwo wykonującego prace, oraz o dużej ostrości ziaren, co wpływa na dużą wydajność procesu oczyszczania Podczas prac, które będą prowadzone z poziomu ziemi należy zachować obowiązujące przepisy BHP. Szczególną uwagę należy zwrócić przy usuwaniu produktów korozji metodą strumieniowo-ścierną styków łączonych elementów, tu wymagana jest wyjątkowa dokładność. W przypadku braku możliwości pełnego oczyszczenia i pozostawienia produktów korozji na nierozłącznych stykach elementów należy zastosować stabilizację za pomocą roztworu taniny Zabezpieczanie antykorozyjne Zabezpieczenie antykorozyjne może zostać zrealizowane w kilku wariantach. Z uwagi na wyjątkowo trudne warunki klimatyczne pod ziemią w jakich będzie eksponowany kołowrót należy zastosować najlepsze z możliwych zabezpieczenie antykorozyjne. 1.Zabezpieczenie antykorozyjne z powłoką metalizacyjną w systemie Duplex Zabezpieczeniem przeciwkorozyjnym, spełniającym najlepiej swą funkcje w trudnych warunkach pełnych zanieczyszczeń i zwiększonej wilgotności, będzie zastosowanie ochrony katodowej w postaci powłoki metalizacyjnej - cynkowej. Zalecana jest metoda natryskowa (plazmowa lub łukowa) W tym przypadku zastosowana grubość powłoki zagwarantuje wieloletnią ochronę (dla cynkowych powłok natryskiwanych o grubości 120 mikronów około 10 lat, a o grubości 250 mikronów do 25 lat, zastosowanie powłok w systemie Duplex zwielokrotnia trwałość zabezpieczenia). Na warstwę nawierzchniową proponuje się zastosować specjalnie dobrany zestaw z farbą epoxydową jako grunt oraz najwyższej jakości farbę poliuretanową jako nawierzchniową. Inne sposoby zabezpieczenia antykorozyjnego nie dają gwarancji dłuższej trwałości w ciężkich warunkach pod ziemią
45 2.Zabezpieczenie antykorozyjne oparte na zestawie malarskim opartym na wysokocynkowym podkładzie o zawartości cynku metalicznego powyżej 80 % i farbie nawierzchniowej poliuretanowej jest tańsze od systemu Duplex o około 30%, a daje zabezpieczenie na krótki okres czasu. W związku z powyższym wymaga okresowych poprawek oraz powtarzania całego procesu konserwacji 3. Zabezpieczenie antykorozyjne oparte na zestawie malarskim z podkładem pigmentowanym fosforanem cynku Dwuskładnikowa farba poliuretanowa oraz dwuskładnikowa farba podkładowa na pewien okres czasu zapewni zabezpieczenie antykorozyjne, które będzie wymagało stałego nadzoru stanu pow. zewnętrznych obiektu. Dla ekspozycji w warunkach kopalni jedynym dobrym zabezpieczeniem jest wariant 1 Wszystkie powierzchnie współpracujące ciernie ( łożyska,sworznie,połączenia gwintowe,) powinny być pokryte smarem syntetycznym. Muzeum pragnie zachować kolorystykę i fakturę elementów metalowych odtwarzającą realistycznie powierzchnie metalu z zachowanymi nawarstwieniami produktów korozji. W tym celu należy jako warstwę nawierzchniową zastosować farbę typu Cor -Ten. Po uzgodnieniu z przedstawicielem Muzeum można również odtworzyć grube nawarstwienia korozyjne za pomocą odpowiednio uformowanych fragmentów powierzchni za pomocą szpachlówki Zabezpieczenie elementów drewnianych Przed rozpoczęciem aplikacji preparatu biobójczego należy dokładnie oczyścić powierzchnie drewna z zanieczyśczeń za pomocą twardych szczotek z tworzywa sztucznego oraz przedmuchać sprężonym powietrzem. Zaleca się
46 zastosowanie preparatu Lichenicida 264.Jako rozpuszczalnik preparatu biobójczego należy zastosować aceton. Jako wzmocnienie strukturalne miejsc uszkodzonych oraz zabezpieczenie drewna należy zastosować żywice akrylowa na bazie metakrylanu etylu i akrylanu metylu o nazwie handlowej Paraloid B72 w roztworze na bazie acetonu. Po zakończeniu montażu wszystkich elementów kołowrotu w miejscu docelowej ekspozycji należy dokonać oględzin elementów i dokonać ewentualnych napraw zauważonych uszkodzeń powłok zabezpieczających

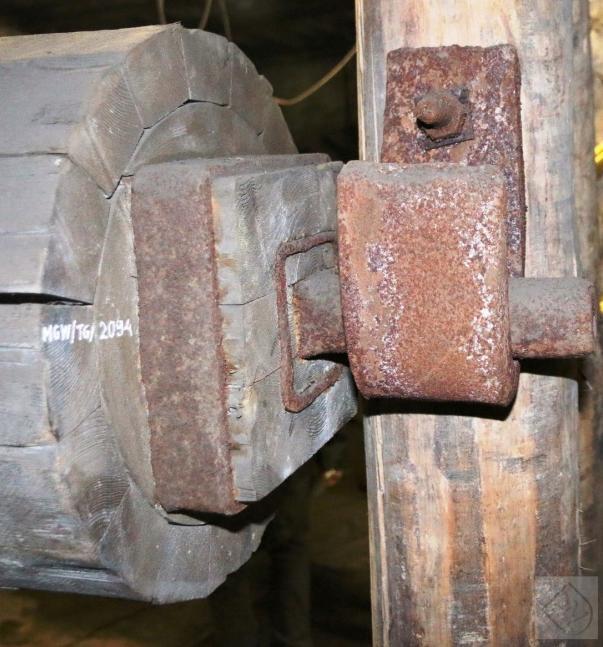

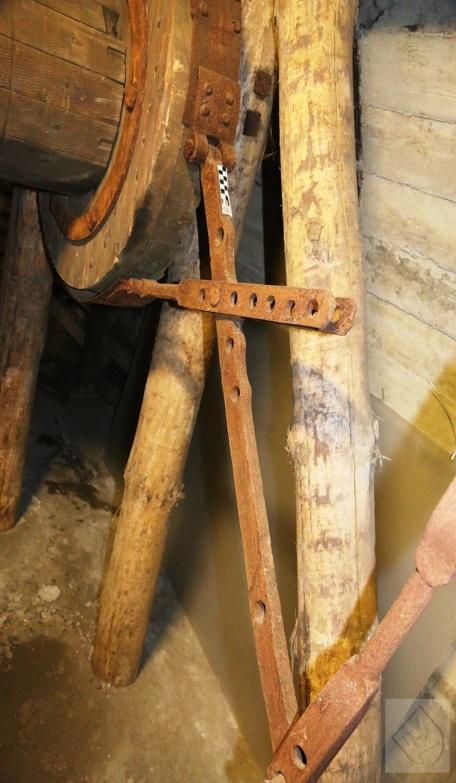

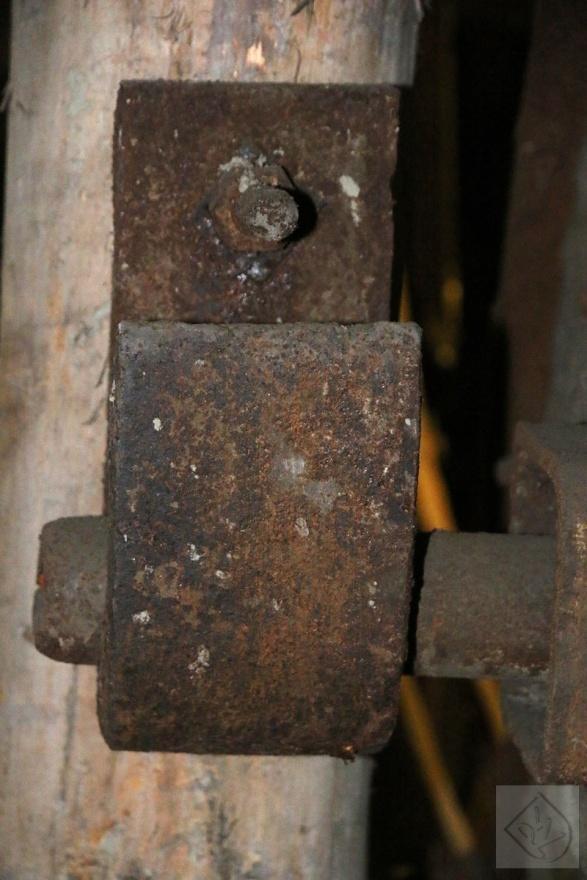

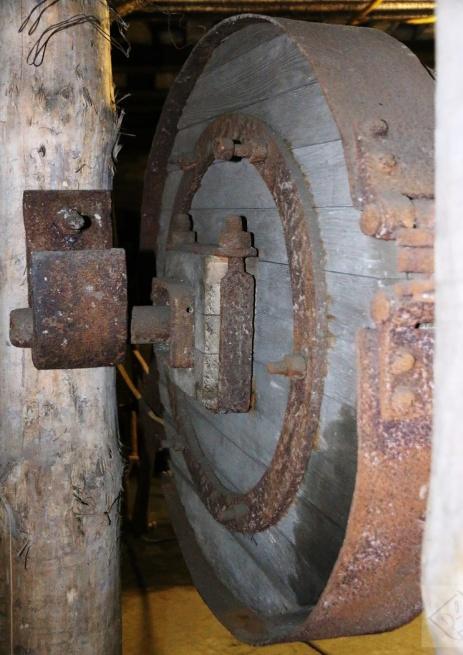

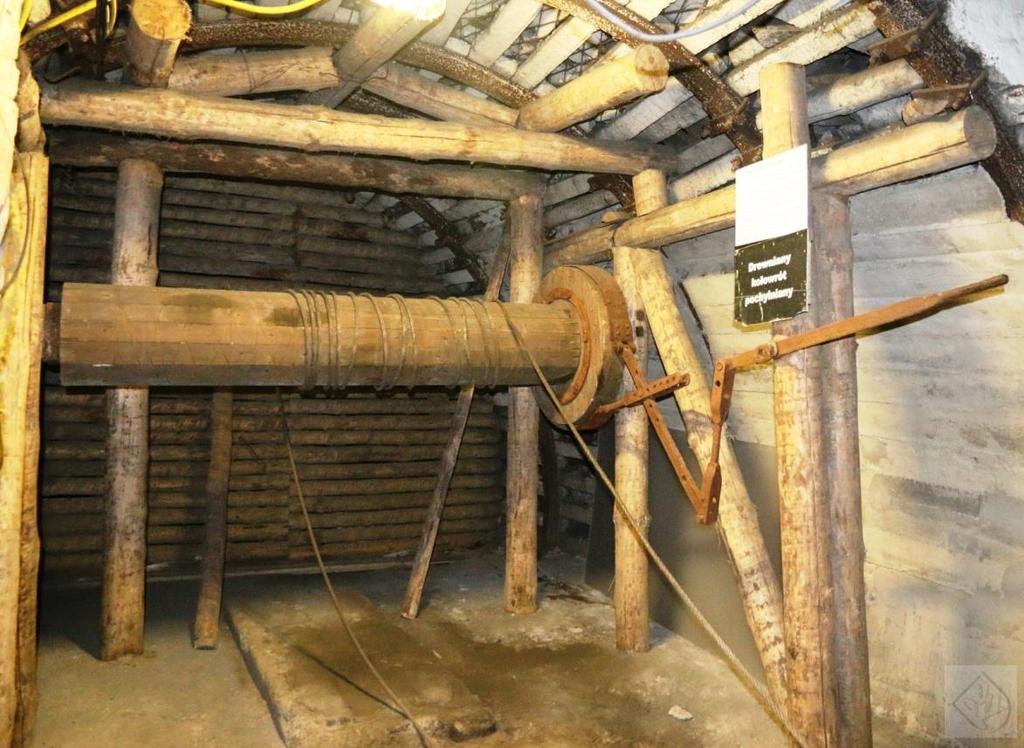

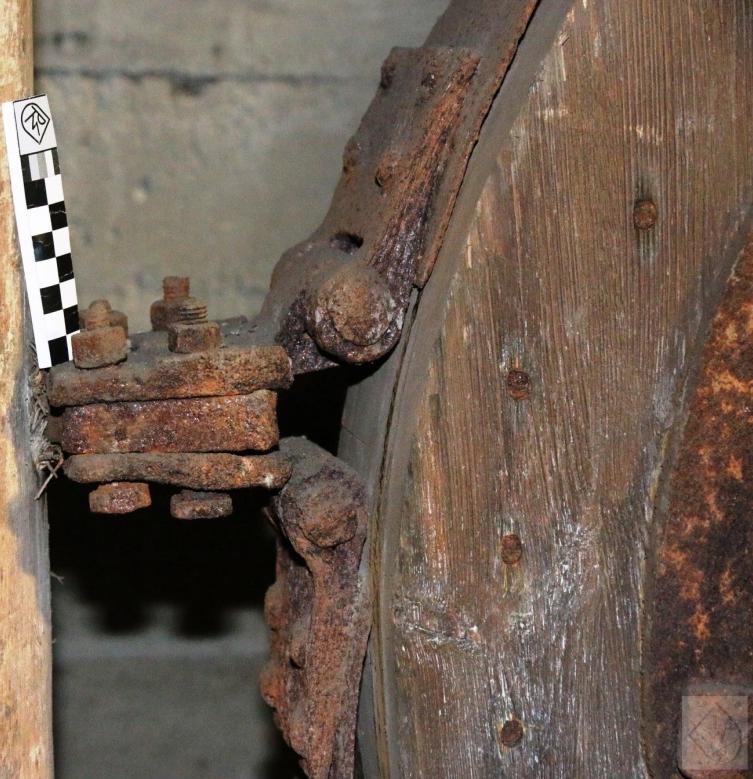

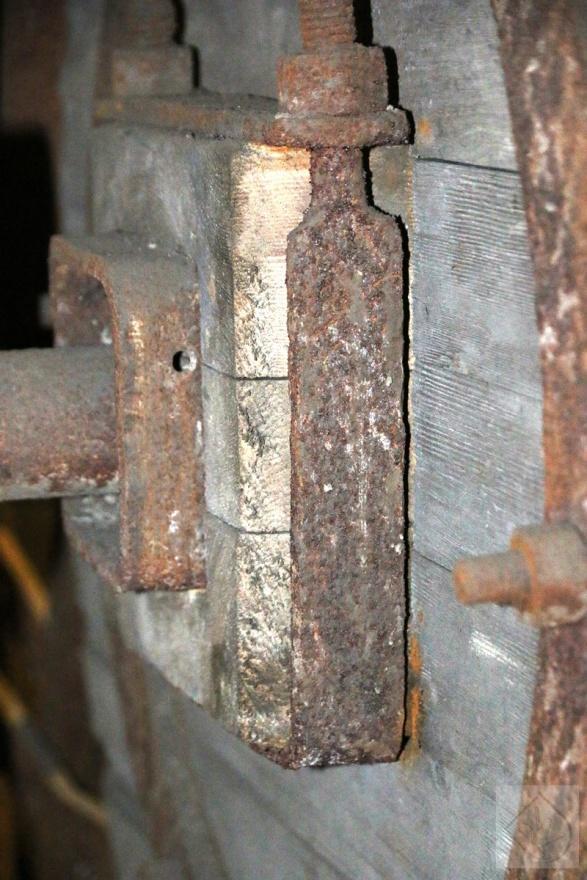

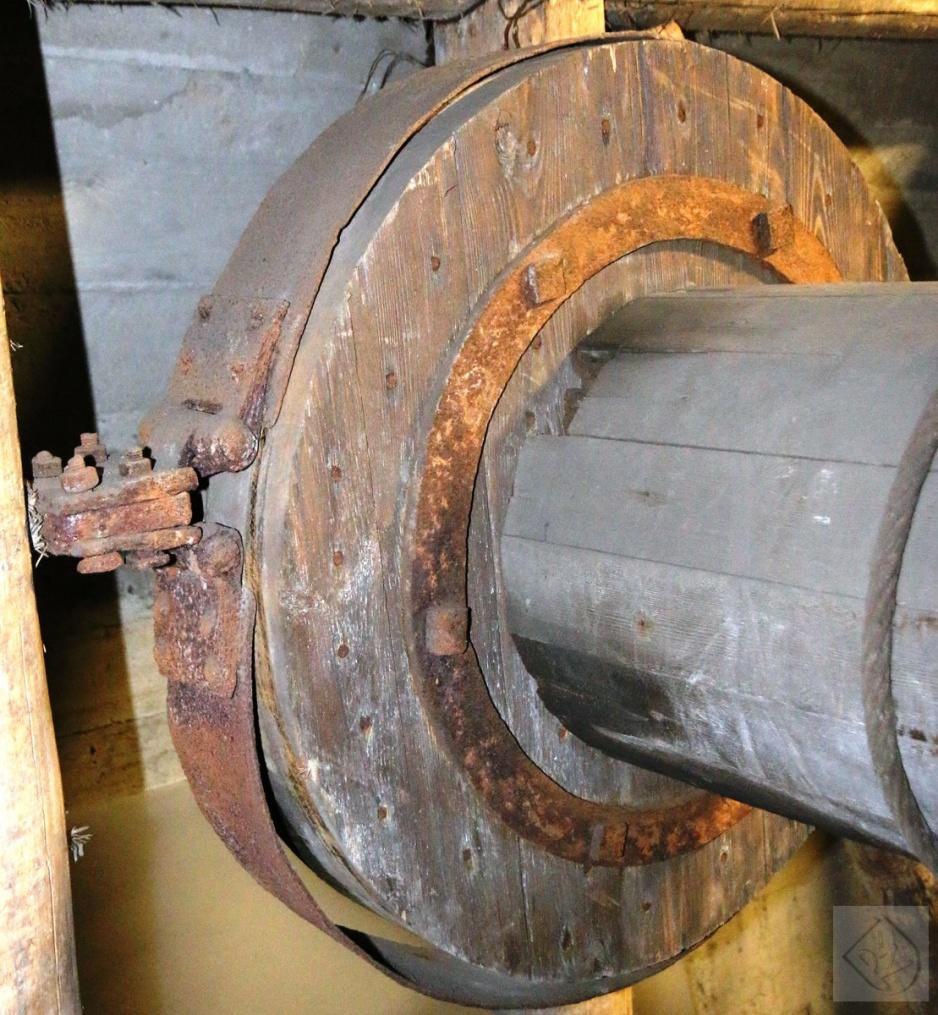

47 7.4.FOTOGRAFIE STANU ZACHOWANIA KOŁOWROTU PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot
48 Fot.4 Fot.5 Fot
49 Fot.7 Fot.8 Fot.9 Fot
50 8. Prowadniki dębowe 8.1.Stan zachowania Prowadniki w liczbie pięciu zostały odnalezione po wielu dziesiątkach lat przebywania w mokrym mule sztolni dziedzicznej. Stan ich zachowania jest zróżnicowany, co świadczy o umiejscowieniu w sztolni oraz ich pochodzeniu z różnych okresów. Prowadnik nr 1 posiada znaczne zniszczenia i ubytki spowodowane działaniem korozji biologicznej fot.1 4. W środku jest osadzona śruba stalowa o łbie prostokątnym ᴓ 24 Wymiary: 1320 x 170 x 180 (mm) Prowadnik nr 2 posiada drobne uszkodzenia powierzchni i jest zanieczyszczony mułem i innymi osadami fot.5 7 Na końcach prowadnika są osadzone dwie śruby stalowe o łbie prostokątnym ᴓ 24 Wymiary: 1750 x 180 x 190 (mm) Prowadnik nr 3 posiada drobne uszkodzenia powierzchni, jest zanieczyszczony mułem i innymi osadami fot.8 9 Na końcach prowadnika są osadzone dwie śruby stalowe o łbie prostokątnym ᴓ 24 Wymiary: 1740 x 170 x 180 (mm) Prowadnik nr 4 posiada drobne uszkodzenia powierzchni, jest zanieczyszczony mułem i innymi osadami fot Na końcach prowadnika są osadzone dwie śruby stalowe o łbie prostokątnym ᴓ 24 Wymiary: 1750 x 170 x 190 (mm)
51 Prowadnik nr 5 posiada drobne spękania i uszkodzenia powierzchni, jest zanieczyszczony mułem i innymi osadami fot Na końcach prowadnika są osadzone dwie śruby stalowe o łbie prostokątnym ᴓ 24 Wymiary: 1800 x 170 x 180 (mm) 8.2.PROGRAM PRAC KONSERWATORSKICH 1.Usunięcie zanieczyszczeń 2.Nasycenie drewna preparatem biobójczym 3. Malowanie dwukrotne drewna preparatem wzmacniającym i zabezpieczającym przed wilgocią. 4.Konserwacja śrub zgodnie z programem dla kolana rurociągu podsadzkowego 8.3.METODYKA POSTĘPOWANIA Przed rozpoczęciem aplikacji preparatu biobójczego należy dokładnie oczyścić powierzchnie drewna z zanieczyśczeń za pomocą twardych szczotek z tworzywa sztucznego oraz przedmuchać sprężonym powietrzem. Jako rozpuszczalnik preparatu biobójczego zaleca sie zastosowanie acetonu z uwagi na na znaczne ilości smaru znajdującego się na powierzchni prowadników. Zaleca się zastosowanie preparatu Lichenicida 264. Wzmocnienie strukturalne miejsc uszkodzonych oraz zabezpieczenie drewna zapewni żywica akrylowa na bazie metakrylanu etylu i akrylanu metylu o nazwie handlowej Paraloid B72 również w roztworze na bazie acetonu

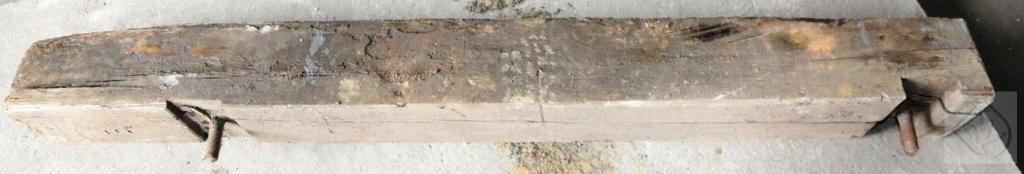

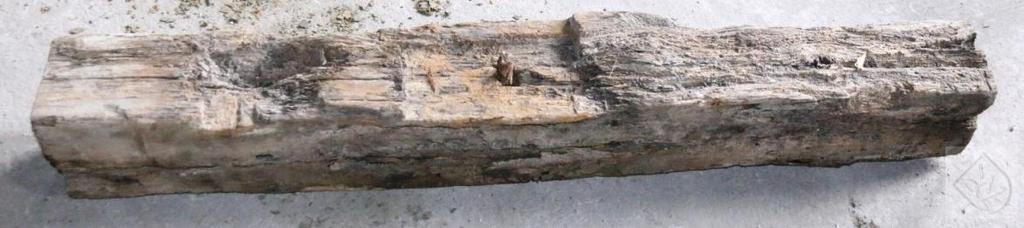

52 8.4.FOTOGRAFIE STANU ZACHOWANIA PROWADNIKÓW PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot.3 Fot.4 Fot.5 Fot
53 Fot.7 Fot.8 Fot.9 Fot.10 Fot.11 Fot.12 Fot.13 Fot
54 9. Elementy drewniane koryta uszczelniającego 9.1.Stan zachowania Elementy drewniane koryta uszczelniającego w liczbie dziesięciu zostały odnalezione po wielu dziesiątkach lat przebywania w mokrym mule sztolni dziedzicznej. Stan ich zachowania jest zróżnicowany, co świadczy o umiejscowieniu ich w różnych miejscach w sztolni. Belka dolna stelażu koryta nr 1 widoczne zniszczenia spowodowane działaniem korozji biologicznej oraz mechaniczne, zachowały się dwa kołki mocowania belek narożnych koryta. fot.1 3. Wymiary: 1430 x 160 x 120 (mm) Belka dolna stelażu koryta nr 2 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz mechaniczne, zachowały się dwa kołki mocowania belek narożnych koryta. fot.1 3. Wymiary: 1430 x 170 x 120 (mm) Belka dolna stelażu koryta nr 3 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz mechaniczne, bez kołków. fot.1 3. Wymiary: 1430 x 240 x 120 (mm) Belka dolna stelażu koryta nr 4 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz mechaniczne, zachowały się dwa ścięte kołki mocowania belek narożnych koryta. gniazda belek pionowych stelażu uszkodzone. fot
55 Wymiary: 1430 x 170 x 120 (mm) Belka dolna stelażu koryta nr 5 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz mechaniczne, zachowały się dwa uszkodzone kołki mocowania belek narożnych koryta. fot.4 5. Wymiary: 1430 x 170 x 120 (mm) Belka boczna stelażu koryta nr 6 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz mechaniczne, zachował się kołek mocowania belek bocznych koryta. fot.6 7. Wymiary: 520 x 170 x 100 (mm) Belka narożna koryta nr 7 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz uszkodzenia mechaniczne. We wrębie zachowany ścięty kołek.. fot.8 9. Wymiary: 1830 x 140 x 180 (mm) Belka narożna koryta nr 8 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz uszkodzenia mechaniczne.. fot Wymiary: 920 x 140 x 180 (mm) Belka koryta nr 9 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz uszkodzenia mechaniczne. fot Wymiary: 2300 x 70 x 220 (mm) Belka koryta nr 10 posiada zniszczenia spowodowane działaniem korozji biologicznej oraz uszkodzenia mechaniczne. fot
56 Wymiary: 2260 x 70 x 220 (mm) Stojak drewniany obudowy nr 11 posiada znaczne zniszczenia spowodowane działaniem korozji biologicznej oraz uszkodzenia mechaniczne. Wbite dwie klamry stalowe i trzy haki stalowe pokryte produktami korozji fot Wymiary: 2260 x 70 x 220 (mm) 9.2.PROGRAM PRAC KONSERWATORSKICH 1.Usunięcie zanieczyszczeń ( demontaż elementów stalowych dla nr 11) 2.Nasycenie drewna preparatem biobójczym 3. Malowanie dwukrotne drewna preparatem wzmacniającym i zabezpieczającym przed wilgocią. 4.Konserwacja elementów stalowych zgodnie z programem dla kolana rurociągu podsadzkowego 5. Montaż elementów stalowych
57 9.3.METODYKA POSTĘPOWANIA Przed rozpoczęciem aplikacji preparatu biobójczego należy dokładnie oczyścić powierzchnie drewna z zanieczyśczeń za pomocą twardych szczotek z tworzywa sztucznego oraz przedmuchać sprężonym powietrzem. Jako rozpuszczalnik preparatu biobójczego należy zastosować aceton. Zaleca się zastosowanie preparatu Lichenicida 264. Wzmocnienie strukturalne miejsc uszkodzonych oraz zabezpieczenie drewna zapewni żywica akrylowa na bazie metakrylanu etylu i akrylanu metylu o nazwie handlowej Paraloid B72 również w roztworze na bazie acetonu

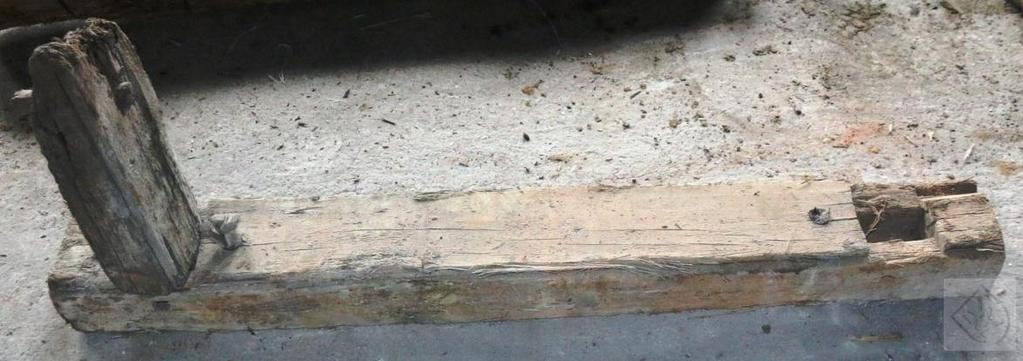

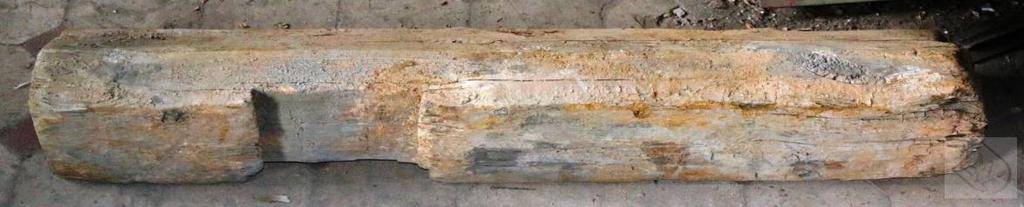

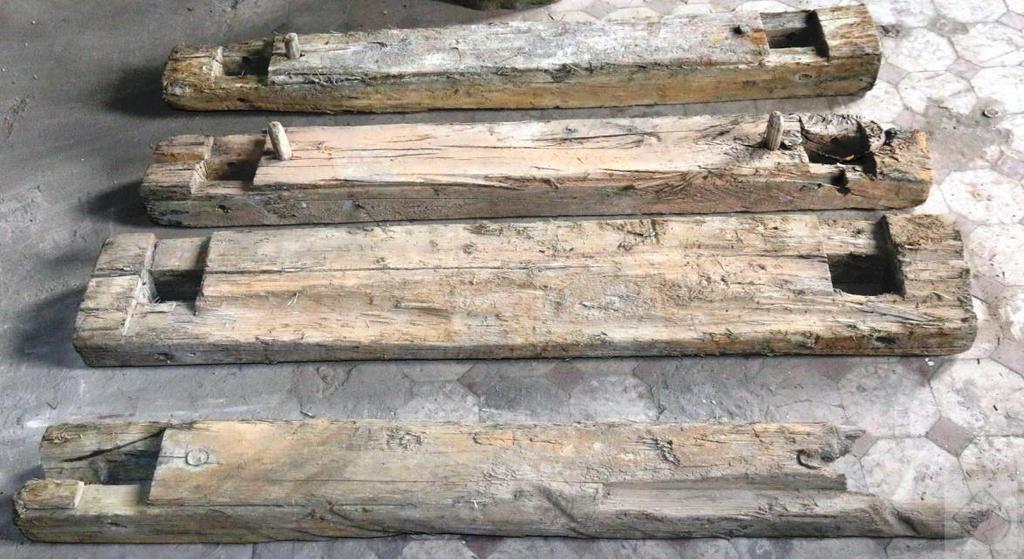

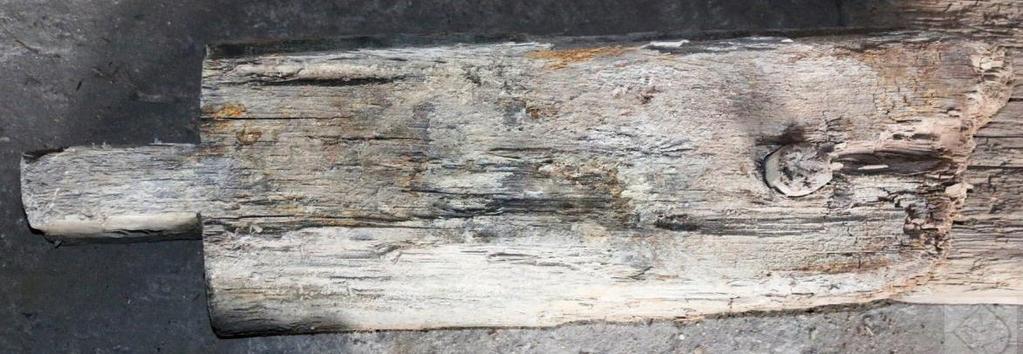

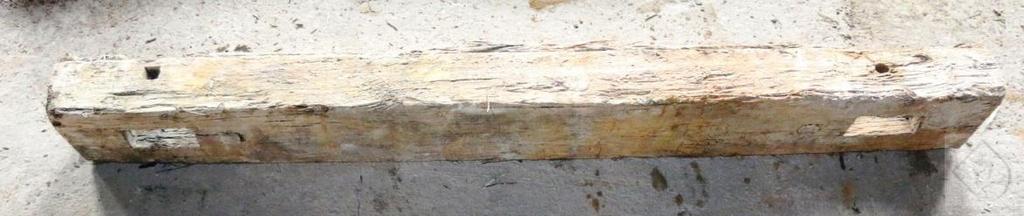

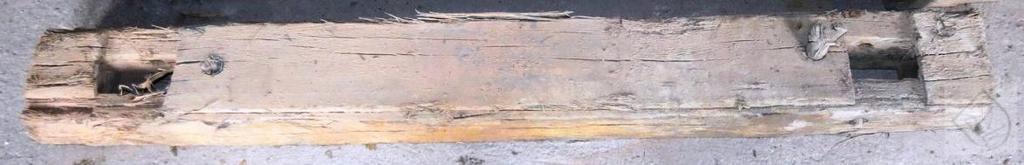

58 9.4.FOTOGRAFIE STANU ZACHOWANIA ELEMENTÓW DREWNIANYCH PRZED ZABIEGAMI KONSERWACJI Fot.1 Fot.2 Fot
59 Fot.4 Fot.5 Fot.6 Fot.7 Fot.8 Fot
60 Fot.10 Fot.11 Fot.12 Fot.13 Fot.14 Fot
61 - 61 -
Muzealiów I Elementów
PROGRAM PRAC KONSERWATORSKICH ORAZ METODYKAPOSTĘPOWANIA PRZY KONSERWACJI Muzealiów I Elementów odnalezionych w trakcie udrożniania głównej kluczowej sztolni dziedzicznej ze Zbiorów Muzeum Górnictwa Węglowego
PROGRAM PRAC KONSERWATORSKICH ORAZ METODYKAPOSTĘPOWANIA PRZY KONSERWACJI WOZÓW ŚREDNICH
PROGRAM PRAC KONSERWATORSKICH ORAZ METODYKAPOSTĘPOWANIA PRZY KONSERWACJI WOZÓW ŚREDNICH przeznaczonych DO TRANSPORTU UROBKU W KOPAlniach węgla kamiennego na Górnym Ślasku. W Ilości Sztuk 9 ze Zbiorów Muzeum
PROGRAM PRAC KONSERWATORSKICH ORAZ METODYKAPOSTĘPOWANIA PRZY KONSERWACJI BRAMY BOCZNE I FURTY Z FRAGMENTAMI OGRODZENIA.
PROGRAM PRAC KONSERWATORSKICH ORAZ METODYKAPOSTĘPOWANIA PRZY KONSERWACJI elementów metalowych ZABYTKOWEGO XIX WIECZNEGO ZESPOŁU BRAM I FRAGMENTÓW OGRODZENIA ŚLASKIEGO OGRODU ZOOLOGICZNEGO BRAMY BOCZNE
IDENTYFIKACJA OBIEKTU
IDENTYFIKACJA OBIEKTU Obiekt: Wentylator kopalniany promieniowy Datowanie: 1919 r. Tytuł: - Autor: Wyprodukowany przez firmę Schüchermann Kremer Maschinenfabrik w Dortmund. Wymiary: - dyfuzor - wentylator
SPECYFIKACJA TECHNICZNA M.14.02.01.
SPECYFIKACJA TECHNICZNA M.14.02.01. POKRYWANIE POWŁOKAMI MALARSKIMI ELEMENTÓW KONSTRUKCJI MOSTOWYCH 1. Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania
PROGRAM PRAC KONSERWATORSKICH / RESTAURATORSKICH WYKONANYCH PRZY. Transformatorze olejowy typu BDO 650/6 MGW/TG/2201
PROGRAM PRAC KONSERWATORSKICH / RESTAURATORSKICH WYKONANYCH PRZY Transformatorze olejowy typu BDO 650/6 MGW/TG/2201 Na zlecenie : Muzeum Górnictwa Węglowego w Zabrzu prace ze strony Muzeum nadzoruje: miejsce
SPECYFIKACJA TECHNICZNA M.14.02.01
SPECYFIKACJA TECHNICZNA M.14.02.01 POKRYWANIE POWŁOKAMI MALARSKIMI 1. Wstęp 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót malarskich
Załącznik nr 2. Wyniki pomiarów i ocena zabezpieczeń antykorozyjnych konstrukcji stalowej iglicy PKiN
Załącznik nr 2 Wyniki pomiarów i ocena zabezpieczeń antykorozyjnych konstrukcji stalowej iglicy PKiN Ekspertyza stanu technicznego iglicy Pałacu Kultury i Nauki 02786/16/Z00NZK Załącznik nr 2: Wyniki pomiarów
Dr Katarzyna Darecka Gdańsk Konserwator zabytków zabytkoznawca Dział Konserwacji MHMG
Dr Katarzyna Darecka Gdańsk 17. 10. 2014 Konserwator zabytków zabytkoznawca Dział Konserwacji MHMG OPINIA KONSERWATORSKA Dot. zabytkowych wrót i furtek w przejeździe Bramy Nizinnej W Bramie Nizinnej zachowały
KARTA ZABEZPIECZENIA OGNIOCHRONNEGO KONSTRUKCJI STALOWYCH
KARTA ZABEZPIECZENIA OGNIOCHRONNEGO KONSTRUKCJI STALOWYCH Zestawem pęczniejących farb ogniochronnych systemu FLAME CONTROL No 173 Malowanie wykonane na podstawie niniejszej karty systemem ogniochronnym
SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH ST.0.03
SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH ST.0.03 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA ZABEZPIECZENIE ANTYKOROZYJNE KONSTRUKCJI STALOWYCH 1 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej
Wymiana stępki oraz wykonanie wręgów pomocniczych w jachcie Dal CZĘŚĆ III SIWZ - OPIS PRZEDMIOTU ZAMÓWIENIA
SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Wymiana stępki oraz wykonanie wręgów pomocniczych w jachcie Dal CZĘŚĆ III SIWZ - OPIS PRZEDMIOTU ZAMÓWIENIA Opis przedmiotu zamówienia... 3 1. Informacje podstawowe:...
Protokół A Charakterystyka przedmiotu zamówienia
Wykaz protokołów: Protokół A Charakterystyka przedmiotu zamówienia dla Inwestora, Protokół B Wymalowania powierzchni referencyjnej dla Wykonawcy, Protokół C Prace zabezpieczające antykorozyjnie konstrukcje
GRUNTOWANIE POWIERZCHNI
GRUNTOWANIE NIEZBĘDNE NARZĘDZIA mały pędzel duży pędzel ławkowiec wałek pistolet natryskowy maska ochronna rękawice robocze metalowa szczotka papier ścierny mieszadło do farb wiertarka z tarczą szlifierską
Katarzyna Darecka Gdańsk, 22. 08. 2010 Gdynia, ul. Falista 6/1 Konserwator zabytków-zabytkoznawca Nr dypl. UMK 865 OPINIA KONSERWATORSKA
Katarzyna Darecka Gdańsk, 22. 08. 2010 Gdynia, ul. Falista 6/1 Konserwator zabytków-zabytkoznawca Nr dypl. UMK 865 OPINIA KONSERWATORSKA Dokonano przeglądu okien na Wydziale Elektrotechniki i Automatyki
INSTRUKCJA MONTAŻU I UŻYTKOWANIA ZESTAWU DO GRY W KOSZYKÓWKĘ DWUSŁUPOWEGO O WYSIĘGU 1,65 m
Strona 1 / 5 INSTRUKCJA MONTAŻU I UŻYTKOWANIA ZESTAWU DO GRY W KOSZYKÓWKĘ DWUSŁUPOWEGO O WYSIĘGU 1,65 m zgodnie z normą PN-EN 1270 Strona 2 / 5 I. Wykaz części składowych Lp. Nr na rysunku Nazwa elementu
Korozja konstrukcji hali produkcyjnej mączki drobiowej
Korozja konstrukcji hali produkcyjnej mączki drobiowej KONSTRUKCJE METALOWE WEWNĄTRZ HALI Większość konstrukcji w hali technologicznej była chroniona powłokami cynkowymi nałożonymi z roztopionego cynku
Opis przedmiotu zamówienia prace renowacyjno-naprawcze wagonu wąskotorowego Bxh388
Załącznik nr 1 Opis przedmiotu zamówienia prace renowacyjno-naprawcze wagonu wąskotorowego Bxh388 Zadanie polega na przeprowadzeniu kompleksowej renowacji (konstrukcja i wnętrze) wąskotorowego wagonu pasażerskiego
ST.0.4. POWŁOKI ANTYKOROZYJNE ZABEZPIECZJĄCE NA KONSTRUKCJACH STALOWYCH.
ST.0.4. POWŁOKI ANTYKOROZYJNE ZABEZPIECZJĄCE NA KONSTRUKCJACH STALOWYCH. TEMA: Opracowanie projektu budowlano-wykonawczego prac remontowych i konserwatorskich Bramy Krakowskiej, łącznie z kładką, murem
PROGRAM PRAC KONSERWATORSKICH PRZY METALOWYCH ELEMENTACH BALUSTRAD MOSTU NA ULICY AGRYKOLA W WARSZAWIE
4.2. Konserwacja balustrad i pozostałych elementów metalowych PROGRAM PRAC KONSERWATORSKICH PRZY METALOWYCH ELEMENTACH BALUSTRAD MOSTU NA ULICY AGRYKOLA W WARSZAWIE Autor opracowania: mgr Anna Radźwicka-Milczewska
INSTRUKCJA MONTAŻU WKRĘTY DO MONTAŻU BLACH DO DREWNA I BETONU TYPU MC2-P Z PODKŁADKĄ nr IM_MC2-P_A16
BALTIC FASTENERS Sp. z o. o. ul. Jarzębinowa 10 PL 11-034 Stawiguda; NIP 739 386 17 99 tel. (089) 722 95 55, fax. 089-670 77 71 e-mail: info@balticfasteners.pl; www.balticfasteners.pl INSTRUKCJA MONTAŻU
Tablicy. Wykonanie programu prac konserwatorskich zabytków w Skansenie Górniczym. "Królowa Luiza" ul. Wolności 410. na potrzeby projektu pn.
Tablicy Wykonanie programu prac konserwatorskich zabytków w Skansenie Górniczym "Królowa Luiza" ul. Wolności 410 na potrzeby projektu pn. "Europejski Ośrodek Kultury Technicznej i Turystyki Przemysłowej"
OPINIA TECHNICZNA Z ZAKRESU NAPRAWY ELEMENTÓW ŻELBETOWYCH
OPINIA TECHNICZNA Z ZAKRESU NAPRAWY ELEMENTÓW ŻELBETOWYCH Budynek krat nazwa obiektu ul. Wspólna 5, 78-100 Kołobrzeg adres obiektu Miejskie Wodociągi i Kanalizacja Spółka z o.o. ul. Artyleryjska 3, 78-100
SYSTEMY ANTYKOROZYJNE.
SYSTEMY ANTYKOROZYJNE www.proximal.pl SYSTEMY ANTYKOROZYJNE PROXIMAL Farby antykorozyjne przeznaczone są do gruntowania metalowych elementów. Dzięki zastosowaniu odpowiedniego spoiwa oraz specjalistycznych
OPIS PRZEDMIOTU ZAMÓWIENIA. Zadanie 1
OPIS PRZEDMIOTU ZAMÓWIENIA Zadanie 1 1. Dostawa kompletnych skrzynek oraz pokryw (ze sworzniem) do zasuw i hydrantów, włazów żeliwnych kanałowych, w tym: LP Nazwa materiału JM Szacunkowa Skrzynki do zasuw
INFORMACJA TECHNICZNA
Strona 1 z 5 Dwuskładnikowy akrylowy podkład wypełniający klasy HIGH SOLID posiadający doskonałą przyczepność do stali, szpachli poliestrowych i starych powłok lakierowych oraz dobrą do stali ocynkowanej
Spis treści opracowania
Spis treści opracowania 1. Dane ogólne 1.1 Podstawa opracowania 1.2 Przedmiot opracowania 1.3 Zakres opracowania 1.4 Wykorzystana dokumentacja 1.5 Wizje lokalne 2. Opis konstrukcji bramy 3. Uszkodzenia
SKRZYNEK ULICZNYCH. Nr kat
Dokumentacja techniczno-ruchowa SKRZYNEK ULICZNYCH Nr kat. 9501 9502 9503 9504 9505 9506 9507 9508 9509 Nieprzestrzeganie przez użytkownika wskazówek i przepisów zawartych w niniejszej dokumentacji techniczno-ruchowej
przed przesunięciemdo różnych rodzajów rur Strona E 2/1 Instrukcja montażu Strona E 2/2
wielozakresowy łącznik z funkcją zabezpieczenia przed przesunięciem do różnych rodzajów rur Strona 2 wielozakresowy łącznik z funkcją zabezpieczenia przed przesunięciemdo różnych rodzajów rur Strona 2/
PROGRAM PRAC KONSERWATORSKICH
PROGRAM PRAC KONSERWATORSKICH BUDYNKI ELEWATORÓW ZBOŻOWYCH PRZY ULICY KOPERNIKA W ŚWIDNICY BUDYNEK 1 ZAŁĄCZNIK DO PROJEKTU BUDOWLANEGO 2019 MGR DOROTA GRYCZEWSKA DYPLOMOWANY KONSERWATOR ZABYTKÓW 1 Opis
PROJEKT WYKONAWCZY. ROTOMAT Sp. z o.o. ul. Stabłowicka 134 54-062 Wrocław. tel. +48 71 354 37 72 fax + 48 71 354 33 93 www.rotomat.pl.
Obiekt: WIATA PARKINGU ROWEROWEGO Adres: 1. Lokalizacja Wykonawca: ROTOMAT Sp. z o.o. ul. Stabłowicka 134 54-062 Wrocław tel. +48 71 354 37 72 fax + 48 71 354 33 93 www.rotomat.pl Projektant SPIS ZAWARTOŚCI
PROJEKT WYKONAWCZY BRANśA KONSTRUKCJA
PROJEKT WYKONAWCZY BRANśA KONSTRUKCJA ZAKRES OPRACOWANIA: Konstrukcja wsporcza pod kolektory słoneczne LOKALIZACJA: śłobek NR 10 W KĘDZIERZYNIE KOŹLU UL. KAZIMIERZA WIELKIEGO 6 47-200 KĘDZIERZYN KOŹLE
PROGRAM PRAC KONSERWATORSKO-RESTAURATORSKICH PRZY TRZECH FERETRONACH Z KOŚCIOŁA P. W. PODWYŻSZENIA KRZYŻA ŚWIĘTEGO W PRZECZNIE
PROGRAM PRAC KONSERWATORSKO-RESTAURATORSKICH PRZY TRZECH FERETRONACH Z KOŚCIOŁA P. W. PODWYŻSZENIA KRZYŻA ŚWIĘTEGO W PRZECZNIE 1. Rokokowy feretron z przedstawieniem św. Józefa i Matki Boskiej Chełmińskiej
PT DT TŁUMACZENIE DOKUMENTACJI WG PROJEKTU REV. A - VIBRAMAT. Projektował Ł. Brańka Sprawdził P. Frencel Zatwierdził P.
PT-23-000-DT TŁUMACZENIE DOKUMENTACJI WG PROJEKTU 12018 REV. A - VIBRAMAT Projektował Ł. Brańka Sprawdził P. Frencel Zatwierdził P. Frencel MECHANICIDEA & DESIGN PAWEŁ FRENCEL tel. 504 107 399 30-434 Kraków,
PRZEDMIAR ROBÓT. Klasyfikacja robót wg. Wspólnego Słownika Zamówień
DEMIURG spółka z ograniczoną odpowiedzialnością sp. k. NIP 779-23-93-070, REGON 301749386, KRS 0000386710 ul. Płowiecka 11/2, 60-277 Poznań, tel/fax 48 061 66 21 140 www.demiurg.com.pl, biuro@demiurg.com.pl
PRZEDMIAR ROBÓT. oraz robót związanych z bieżącym utrzymaniem przepustu w ciągu ulicy Bohaterów Westerplatte km w Ostrołęce
Biuro Inżynierskie PONTIS Zofia Lewandowska Al. Jana Pawła II 72/43 15-753 Białystok NIP: 5423166779 TEL. 518 637 474 -----------------------------------------------------------------------------------------------------------------
OPIS KONSTRUKCJI STALOWYCH Komór reaktora biologicznego, oczyszczalni mechanicznej i pomostów
OPIS KONSTRUKCJI STALOWYCH Komór reaktora biologicznego, oczyszczalni mechanicznej i pomostów Oczyszczalnię Biologiczną stanowi stalowy zbiornik sześciokomorowy. Komory posiadają ściany z blachy stalowej
WYMAGANIA EKSPLOATACYJNO-TECHNICZNE na usługę naprawy i konserwacji elementów mostu DMS-65
2 REGIONALNA BAZA LOGISTYCZNA 04-470 Warszawa, ul. Marsa 110 ZAŁĄCZNIK NR 1 DO SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA Lp. Wyszczególnienie Dane 1. Przedmiot zamówienia Usługa naprawy i konserwacji elementów mostu
PROJEKT BUDOWLANY AUTORZY PROJEKTU. INWESTOR: Powiat Pleszewski OBIEKT:
PROJEKT BUDOWLANY mgr inż. Krzysztof KOWALSKI 63-200 Jarocin ul. Konwaliowa 2 INWESTOR: Powiat Pleszewski ADRES: 63-300 Pleszew NIP 617-000-36-50 Ul. Poznańska 79 tel. kom. 0502 223 864 ADRES BUDOWY: 63-300
wielozakresowy łącznik z funkcją zabezpieczenia przed przesunięciem do różnych rodzajów rur Strona E 2/1 Instrukcja montażu Strona E 2/2
AWE-SYNOFEX wielozakresowy łącznik z funkcją zabezpieczenia przed przesunięciem do różnych rodzajów rur Strona E 2 AWE-SYNOFEX wielozakresowy łącznik z funkcją zabezpieczenia przed przesunięciem do różnych
SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA ZABEZPIECZENIE ANTYKOROZYJNE ELEMENTÓW KONSTRUKCJI STALOWYCH METALIZOWANYCH PRZEZ MALOWANIE
SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA ZABEZPIECZENIE ANTYKOROZYJNE ELEMENTÓW KONSTRUKCJI STALOWYCH METALIZOWANYCH PRZEZ MALOWANIE 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej Specyfikacji Technicznej
OCHRONA I MALOWANIE DREWNA PORADY
PORADY OCHRONA I MALOWANIE NIEZBĘDNE NARZĘDZIA Przed przystąpieniem do malowania drewna należy przygotować: rękawice gumowe maska ochronna opalarka szpachla papier ścierny pędzel do drewna lub wałek folia
INFORMACJA TECHNICZNA
Strona 1 z 5 Szybki, dwuskładnikowy podkład wypełniający klasy High Solid posiadający doskonałą przyczepność do szpachli poliestrowych, gruntów i wypełniaczy oraz starych powłok lakierowych. Jest łatwy
POSTANOWIENIA OGÓLNE I TECHNICZNE
AT 15-8391/2010 2/40 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY... 3 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA... 4 2.1. Przeznaczenie i zakres stosowania...
