Boksy kasowe System MODULO. Opracował Tomasz Jaworski

Transkrypt

1 Boksy kasowe System Opracował Tomasz Jaworski

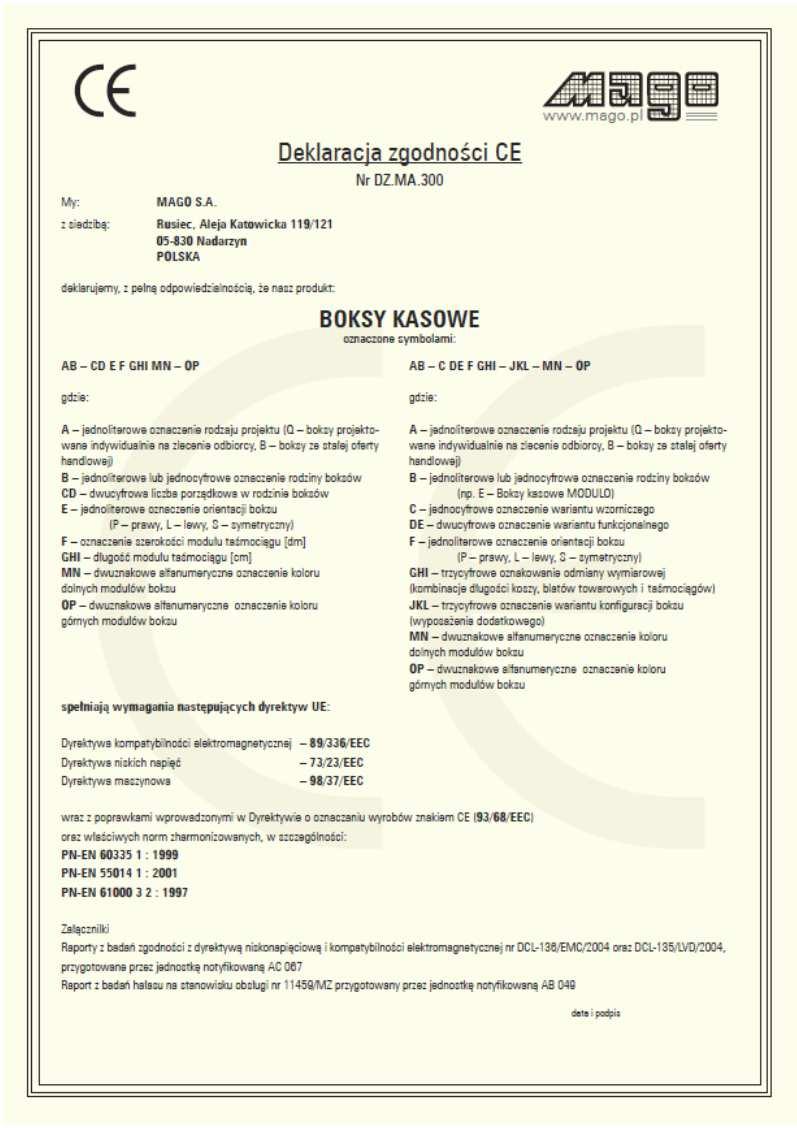

2 Deklaracja zgodności CE Na wszystkie Boksy Kasowe Systemu wystawiamy deklarację zgodności CE. Deklarujemy, z pełną odpowiedzialnością, że nasz produkt: BOKSY KASOWE spełniają wymagania dyrektyw Unii Europejskiej: Dyrektywę kompatybilności elektromagnetycznej Dyrektywę niskonapięciową Dyrektywę maszynową Nasze boksy są bezpieczne i każdy z nich jest poddawany badaniom końcowym zgodnie z odpowiednimi normami. Gwarancja udzielana jest na okres 24 miesięcy od daty sprzedaży lub 24 miesięcy od dnia Pierwszego Uruchomienia, w przypadku wykonania instalacji Urządzenia przez Autoryzowanego Serwisanta lub Instalatora firmy MAGO S.A. Deklaracja zgodności CE 2

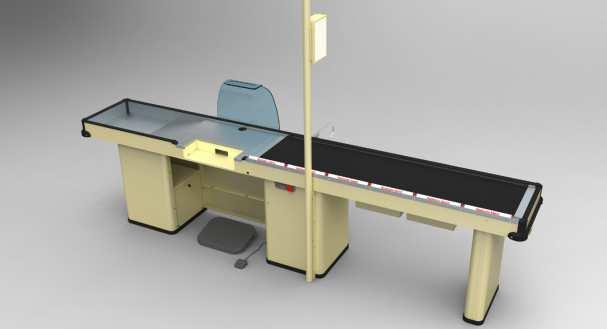

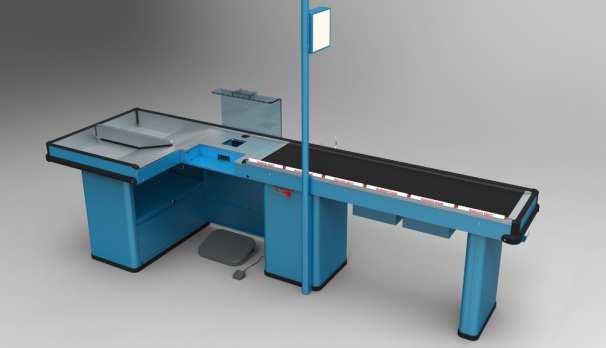

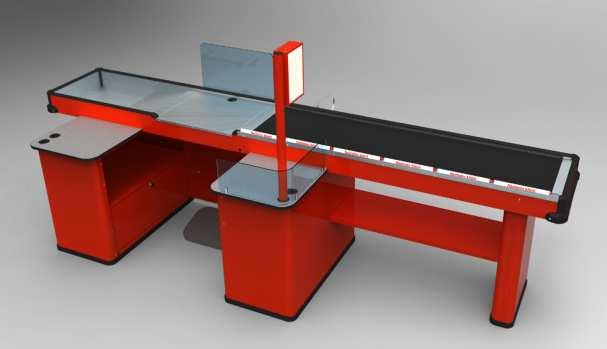

3 Boksy pojedyncze podstawowe układy przestrzenne seria BE-000 seria BE-001 seria BE-002 seria BE-003 seria BE-004 seria BE-005 Boksy pojedyncze podstawowe układy przestrzenne 3

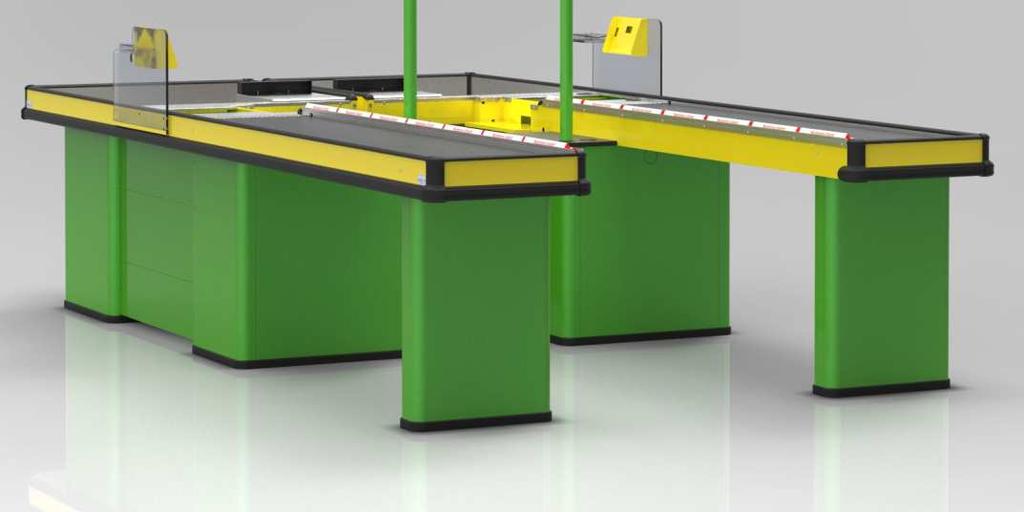

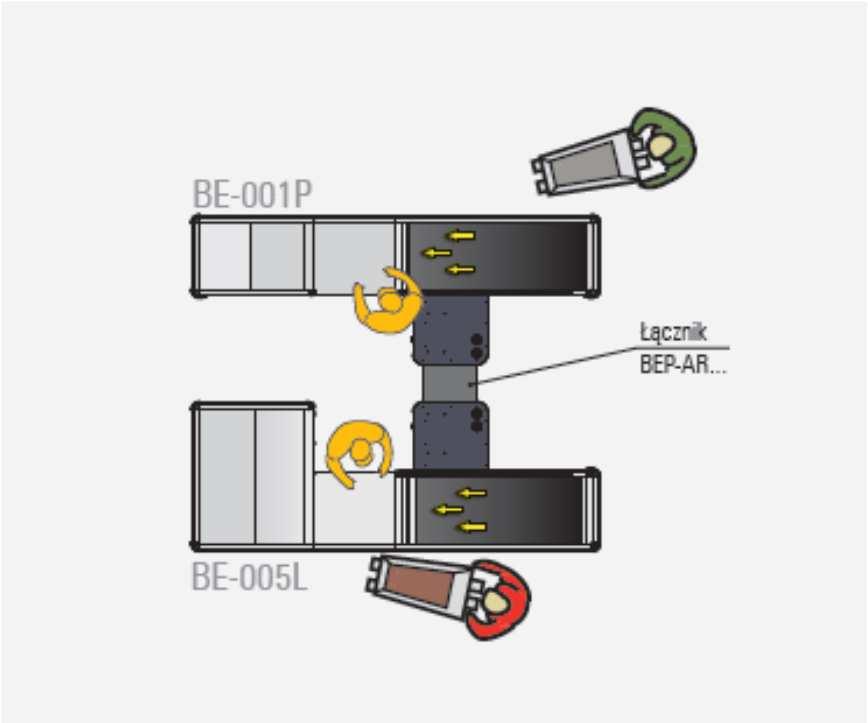

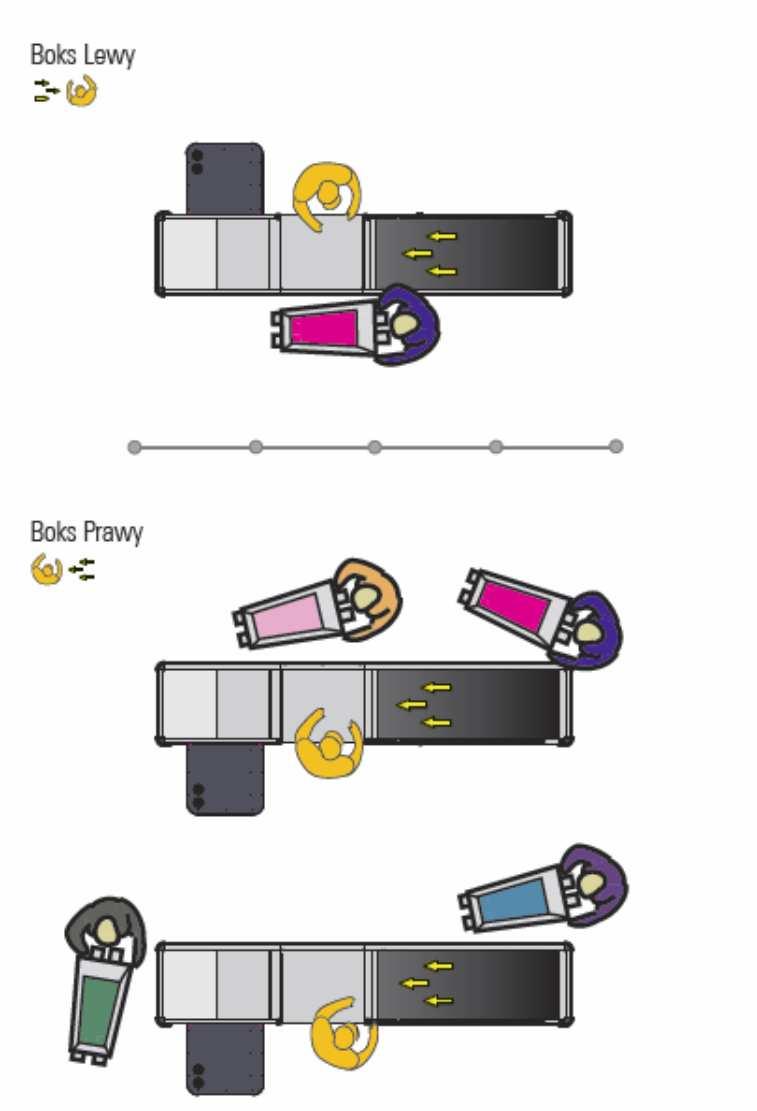

4 Boksy kasowe w układzie podwójnym Boksy kasowe w układzie podwójnym 4

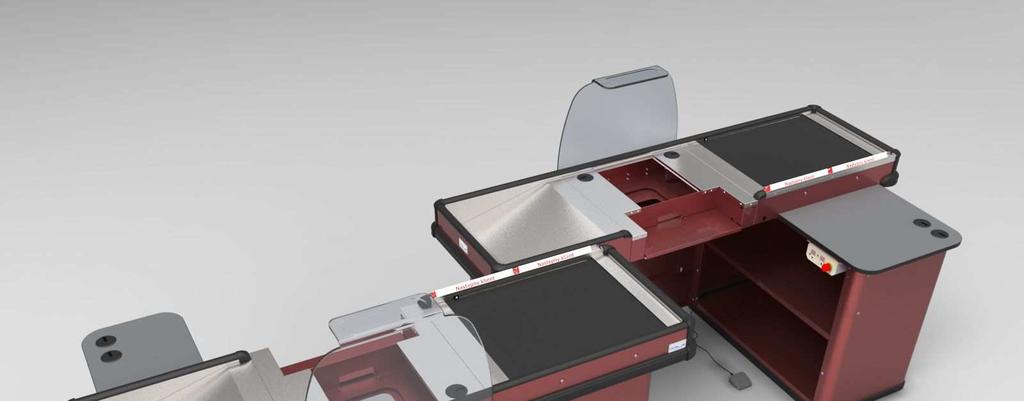

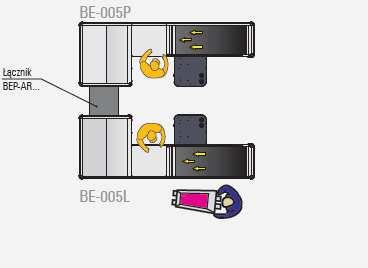

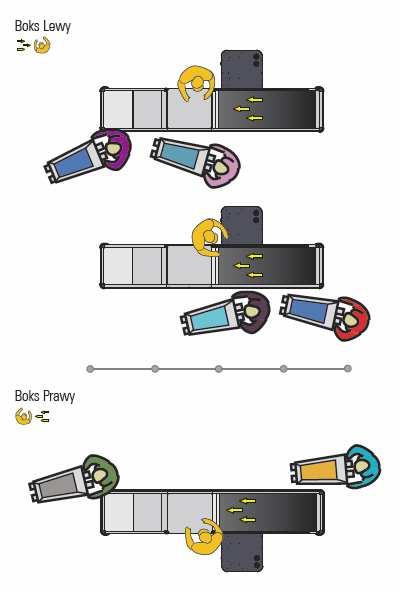

5 Boksy kasowe w układzie podwójnym Boksy w układzie podwójnym są zestawiane tak, aby zapewnić ergonomię stanowiska pracy kasjera. Boksy kasowe w układzie podwójnym 5

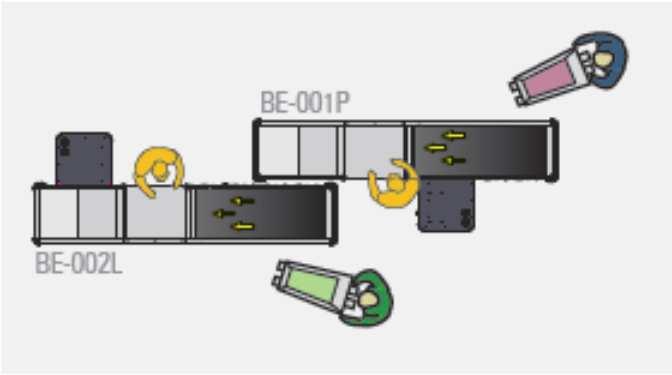

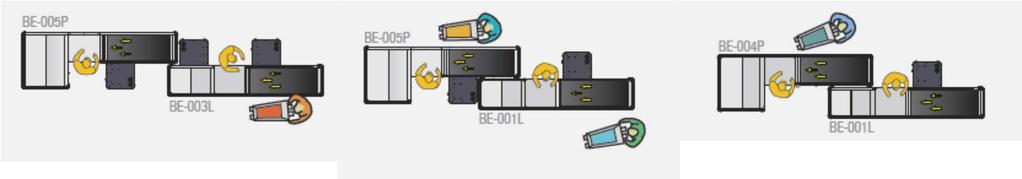

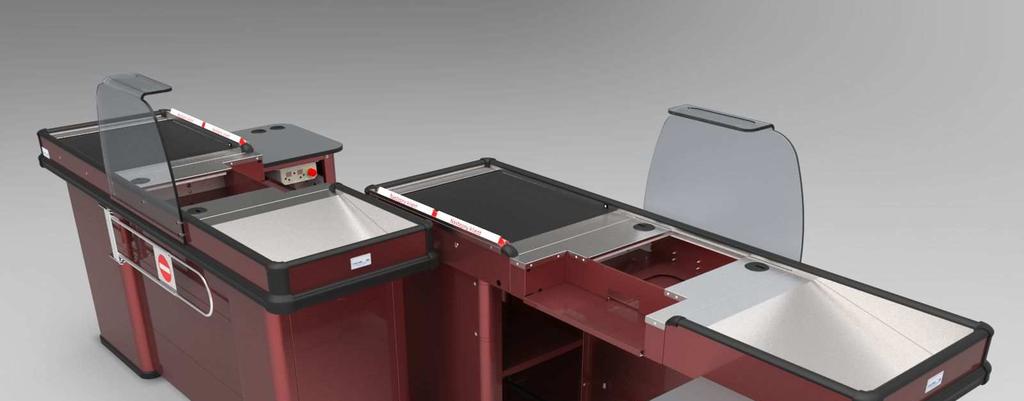

6 Boksy kasowe w układzie tandem Boksy kasowe w układzie tandem 6

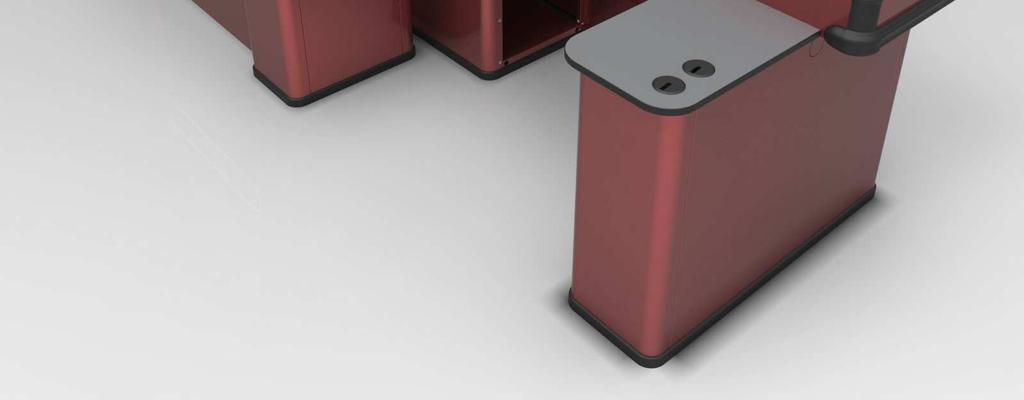

7 Boksy kasowe w układzie tandem Boksy kasowe w układzie tandem 7

8 Boksy kasowe w układzie tandem Boksy kasowe w układzie tandem 8

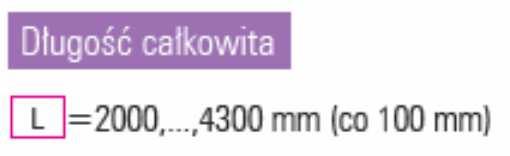

9 BAZA BOKSU Budowa modułowa Poszczególne typy boksów budujemy z uniwersalnych modułów o różnych długościach. akcesoria dodatkowe Minimalna długość standardowego boksu kasowego to 2000mm natomiast maksymalna 4300mm. Minimalna długość czynna taśmy to 600mm a maksymalna 2300mm. BAZA BOKSU Budowa modułowa 9

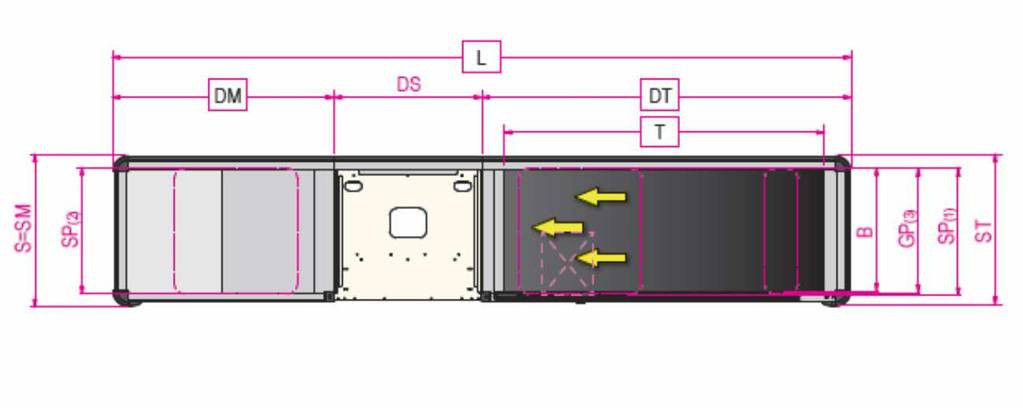

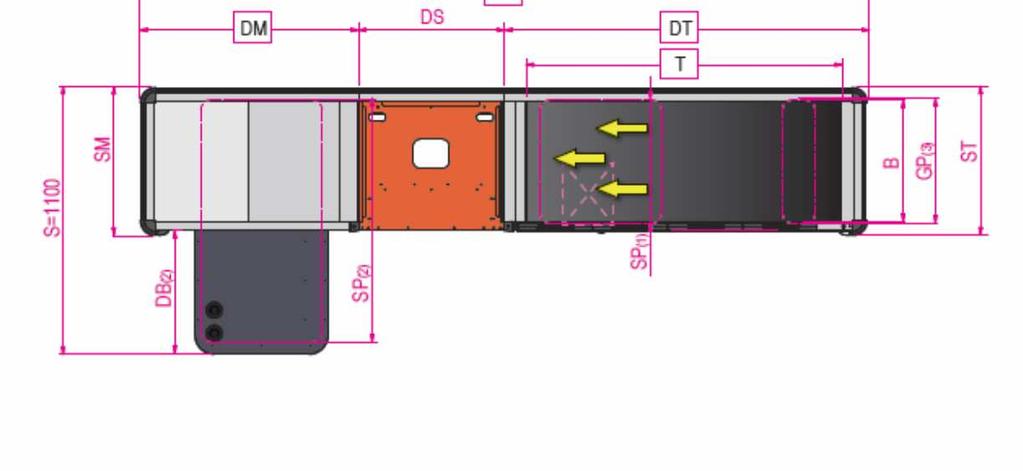

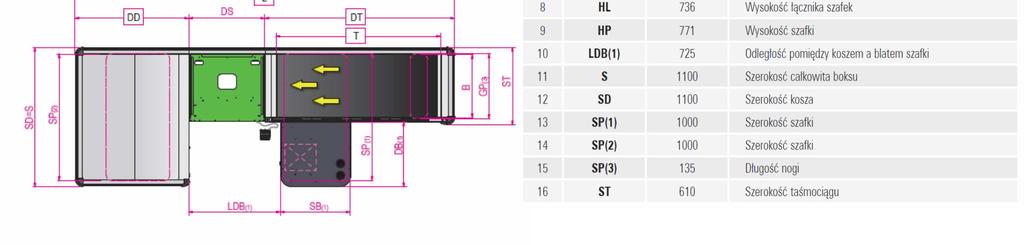

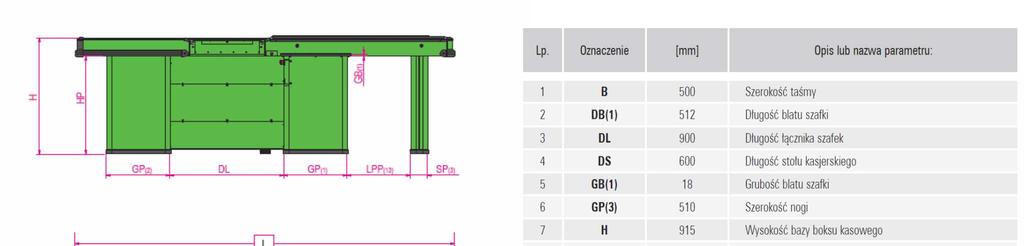

10 BAZA BOKSU Wykaz wymiarów stałych BAZA BOKSU Wykaz wymiarów stałych 10

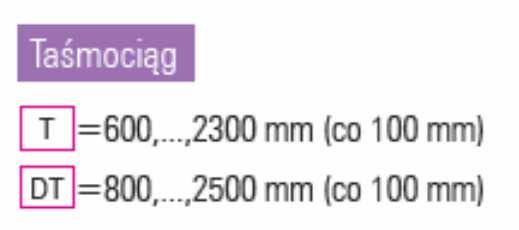

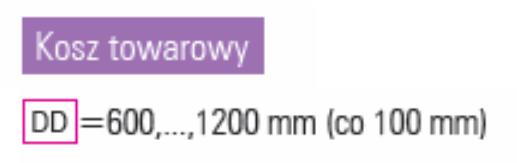

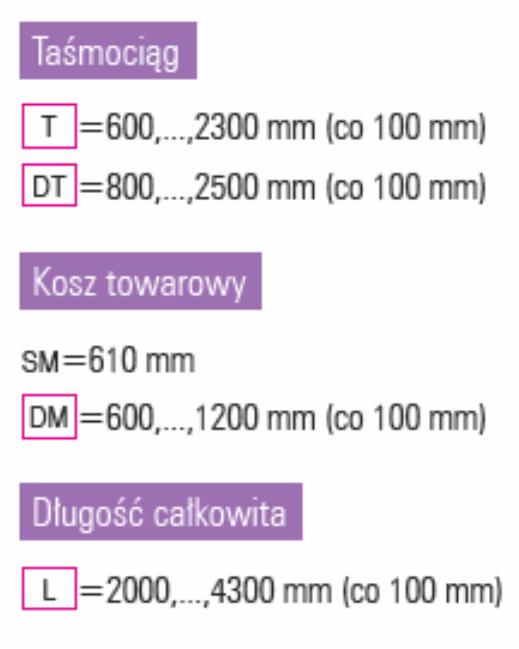

11 BAZA BOKSU Wymiary zmienne i zależne Dostępne długości Taśmociągów i Koszy towarowych pozwalają zbudować 126 BAZ BOKSÓW każdej z sześciu serii. BAZA BOKSU Wymiary zmienne i zależne 11

12 Taśmociąg o szerokości taśmy B=500mm BAZA BOKSU Standardowe wyposażenie Taśmociąg jest napędzany elektrobębnem klasy premium. Ten bezobsługowy elektrobęben o dużej mocy (85W) charakteryzuje się cichą pracą i niezawodnością. BAZA BOKSU Standardowe wyposażenie 12

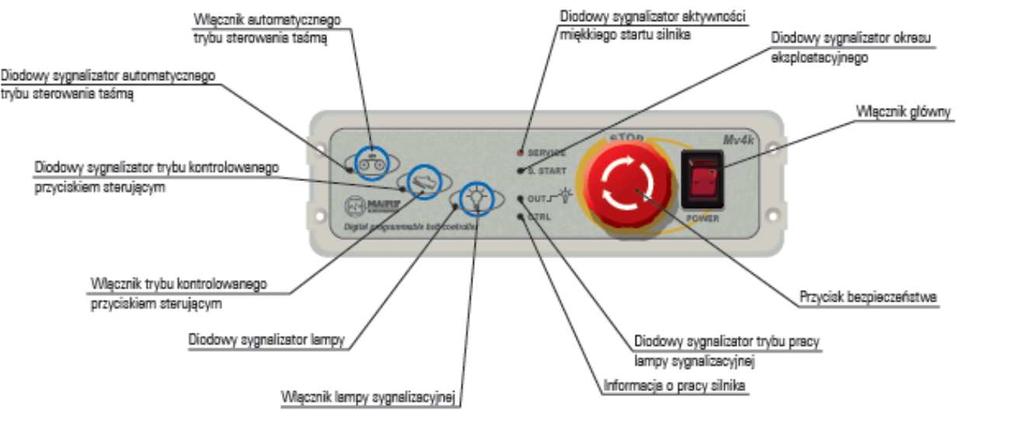

13 BAZA BOKSU Standardowe wyposażenie Sterownik Mv4k Obsługa taśmociągu w dwóch trybach sterowania: Automatycznym sterowanie taśmociągiem przez fotokomórki Kontrolowanym taśmociąg jest uruchamiany przy użyciu przycisku nożnego Sterownik obsługuje również lampę informacyjną w dwóch trybach świecenia: światłem ciągłym i miganiem. BAZA BOKSU Standardowe wyposażenie 13

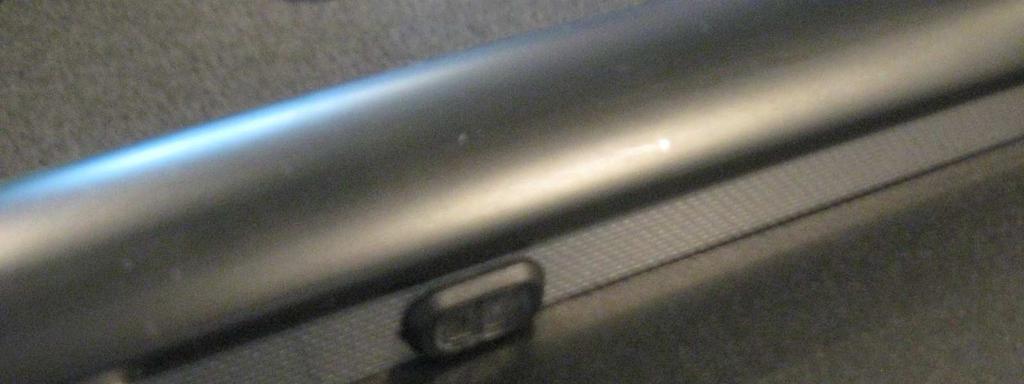

14 Nie można obecnie wyświetlić tego obrazu. Nie można obecnie wyświetlić tego obrazu. Boksy Kasowe BAZA BOKSU Standardowe wyposażenie Fotokomórka Przycisk sterujący Do obsługi taśmociągu w trybie automatycznym. Do obsługi taśmociągu w trybie kontrolowanym. BAZA BOKSU Standardowe wyposażenie 14

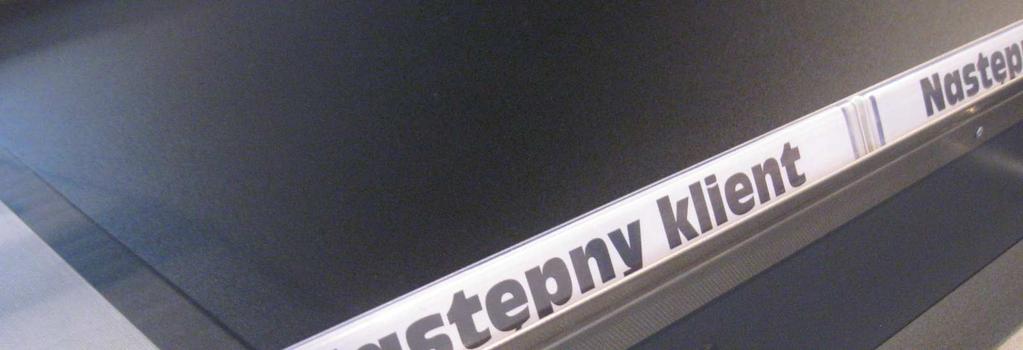

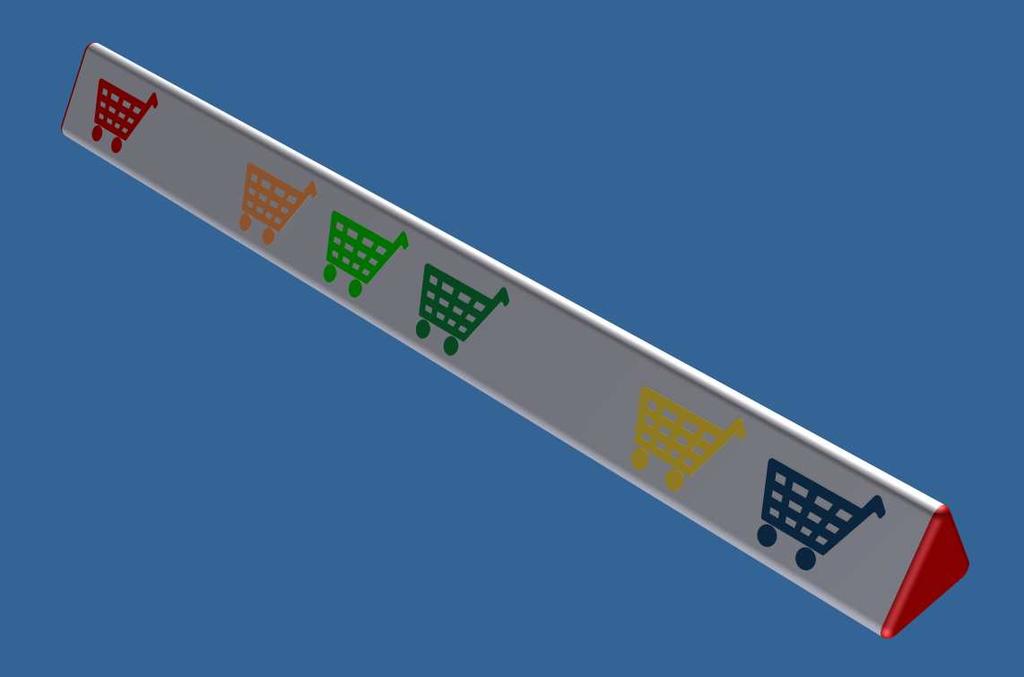

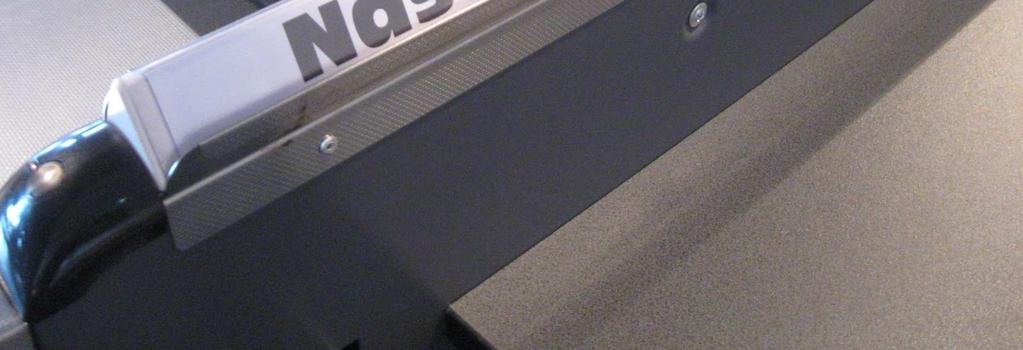

15 BAZA BOKSU Standardowe wyposażenie Koryto na przekładki Przekładki Następny Klient BAZA BOKSU Standardowe wyposażenie 15

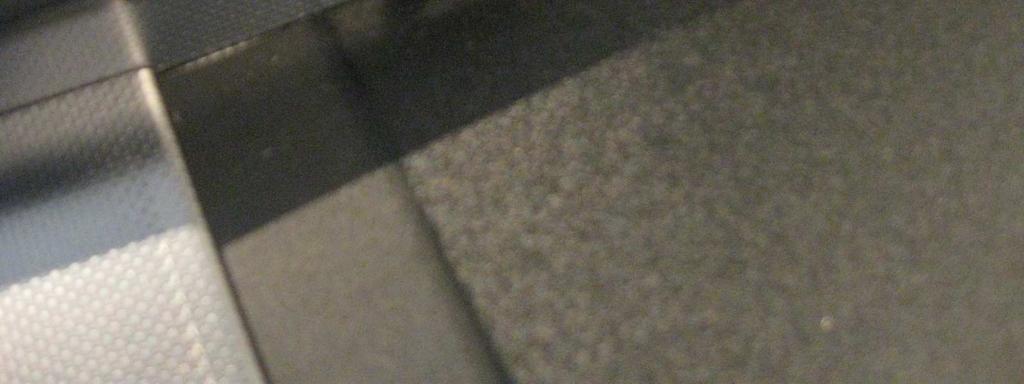

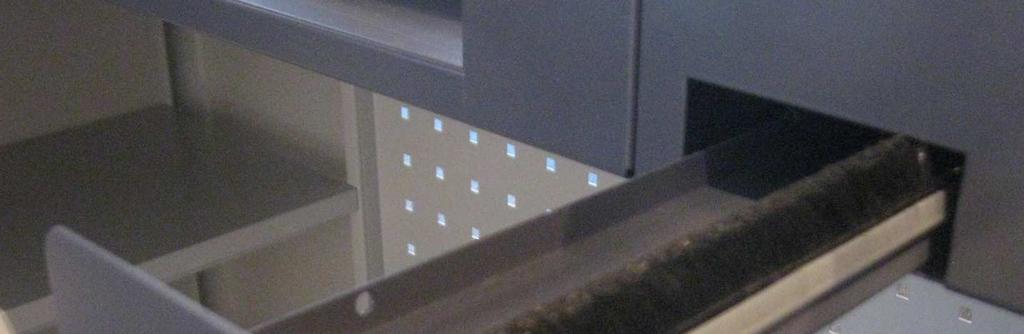

16 BAZA BOKSU Standardowe wyposażenie Szczotka przeciwkurzowa pod taśmą Osłona pasa z możliwością łatwego wyjęcia Zapewnia usuwanie drobnych zanieczyszczeń z pasa transmisyjnego do wysuwnej szufladki. BAZA BOKSU Standardowe wyposażenie 16

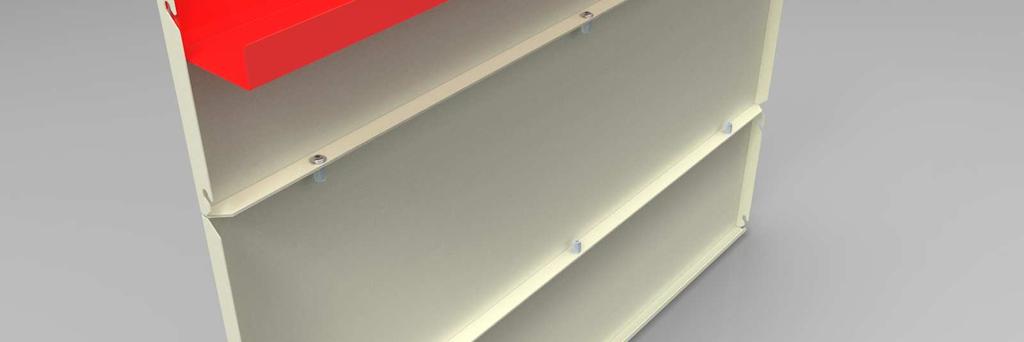

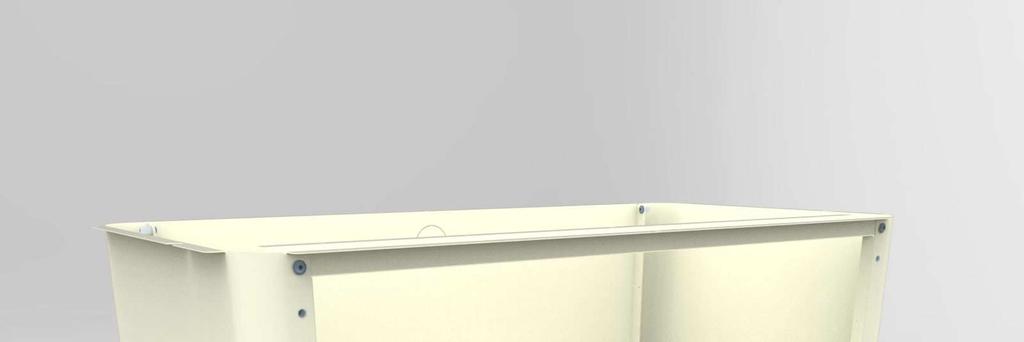

17 BAZA BOKSU Standardowe wyposażenie Podłogi w szafkach Półki w szafkach BAZA BOKSU Standardowe wyposażenie 17

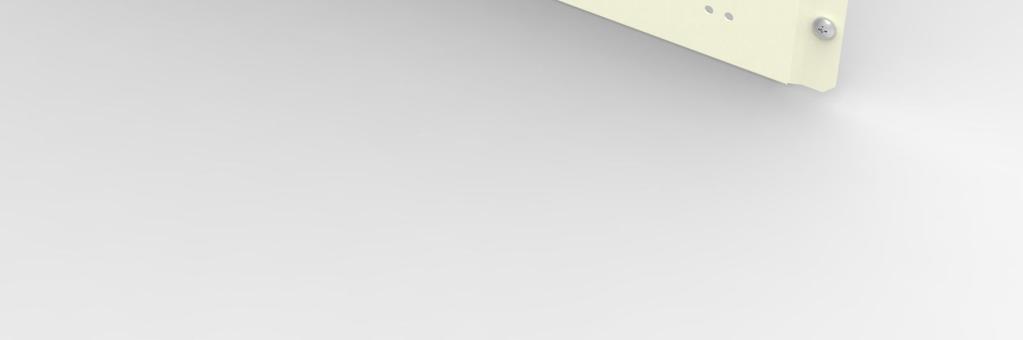

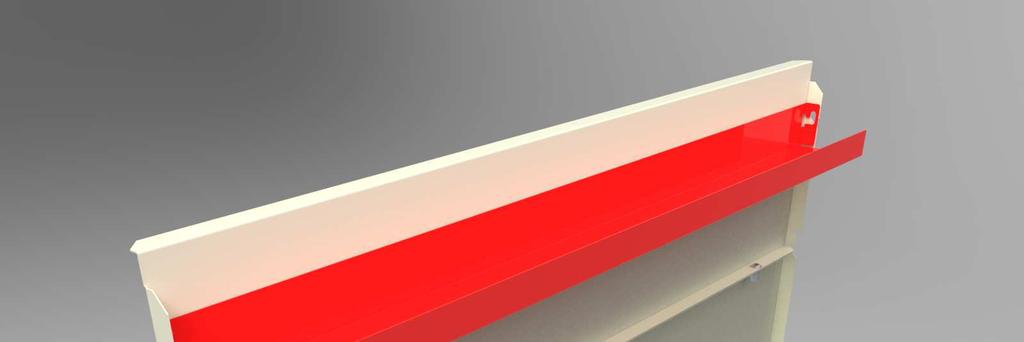

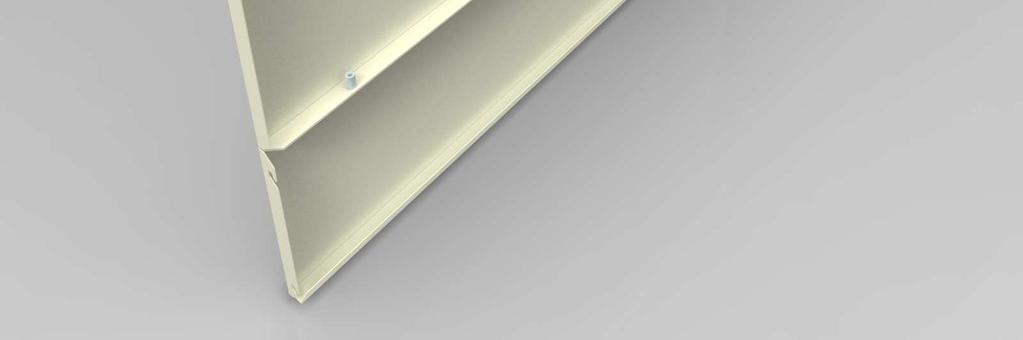

18 BAZA BOKSU Standardowe wyposażenie Stopka gumowa przypodłogowa na szafkach Korytko na przewody na łączniku szafek BAZA BOKSU Standardowe wyposażenie 18

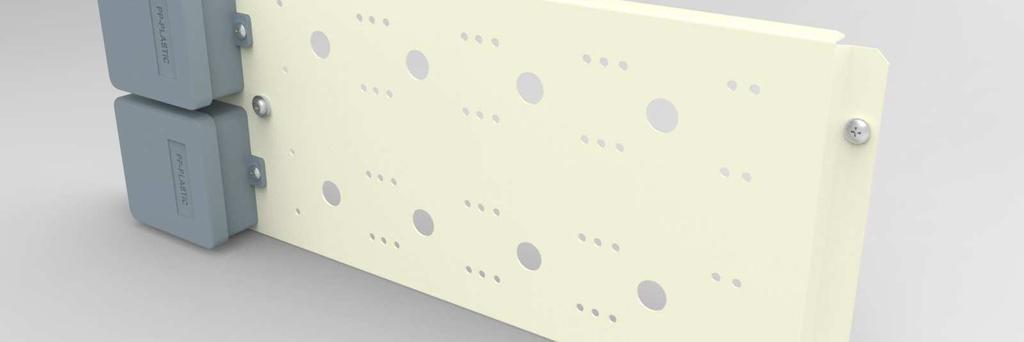

19 Panel przyłączeniowy BAZA BOKSU Standardowe wyposażenie Każda baza boksu kasowego jest wyposażona panel przyłączeniowy z dwoma puszkami instalacyjnymi przeznaczonymi do podpięcia zasilania 230V. Panel przyłączeniowy umożliwia zamocowanie 8 dodatkowych gniazd instalacji elektrycznej, telefonicznej lub sieci komputerowej. BAZA BOKSU Standardowe wyposażenie 19

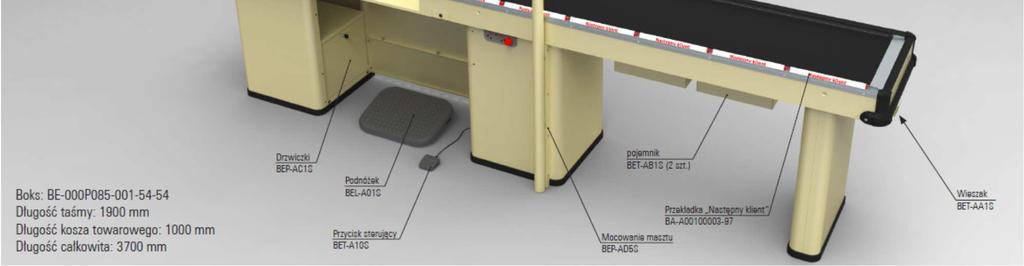

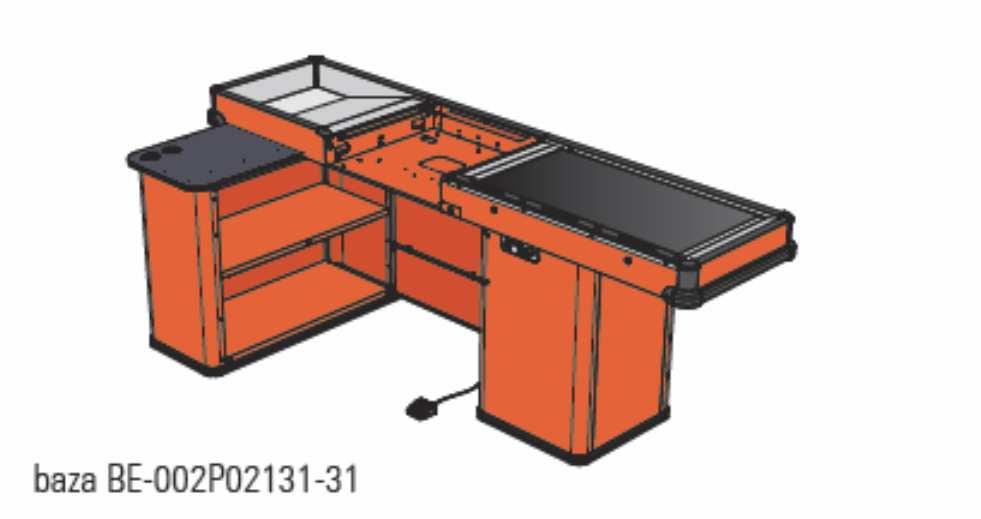

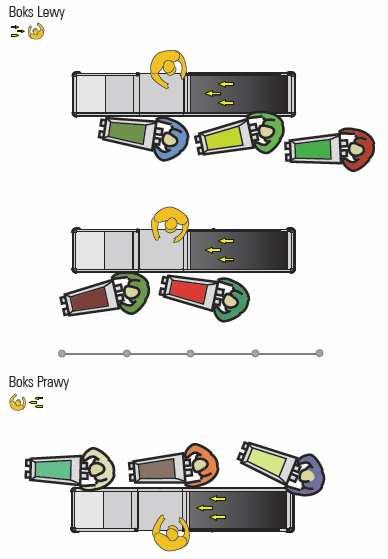

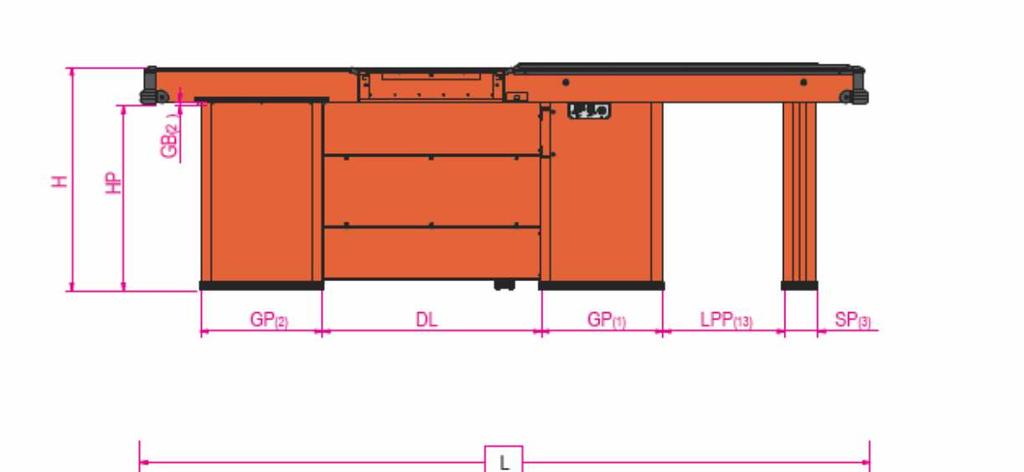

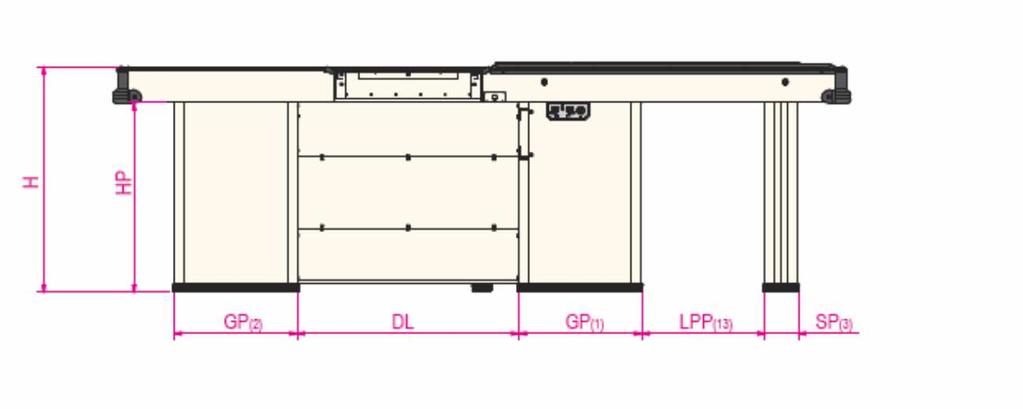

20 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 20

21 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 21

22 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 22

23 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 23

24 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 24

25 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 25

26 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 26

27 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 27

28 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 28

29 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 29

30 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 30

31 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 31

32 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 32

33 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 33

34 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 34

35 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 35

36 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 36

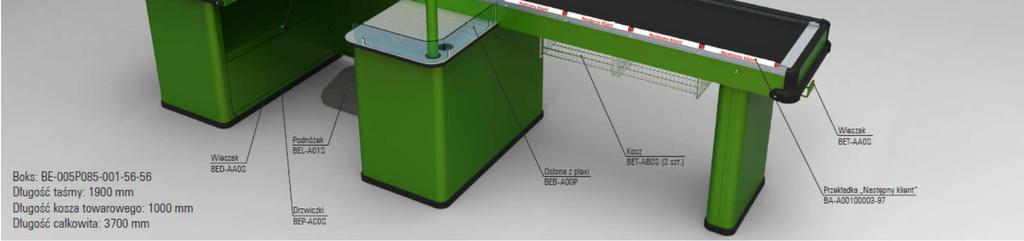

37 Boksy serii BE charakterystyka Boksy serii BE charakterystyka 37

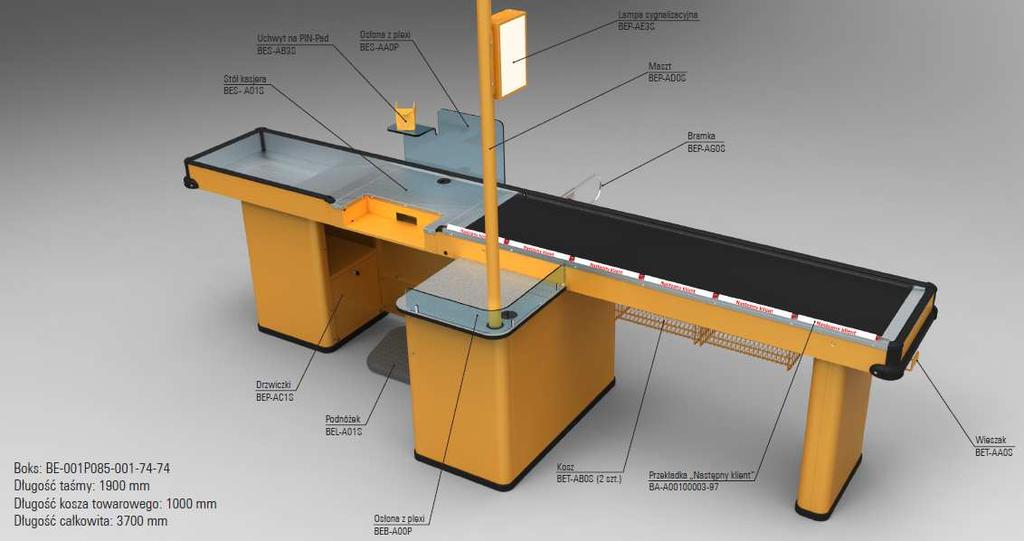

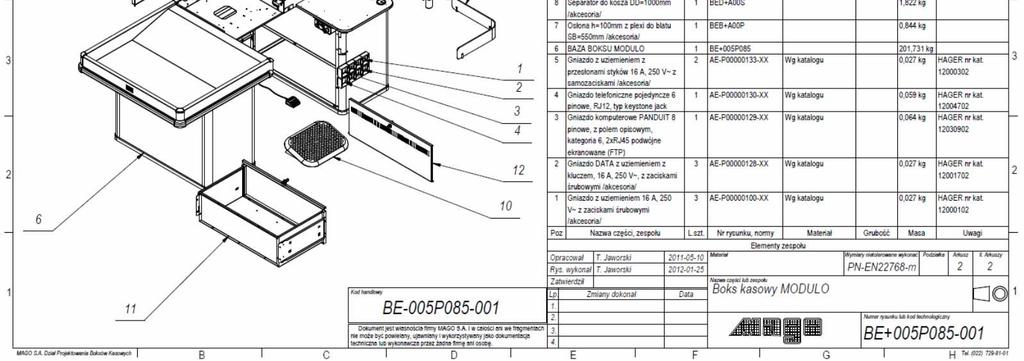

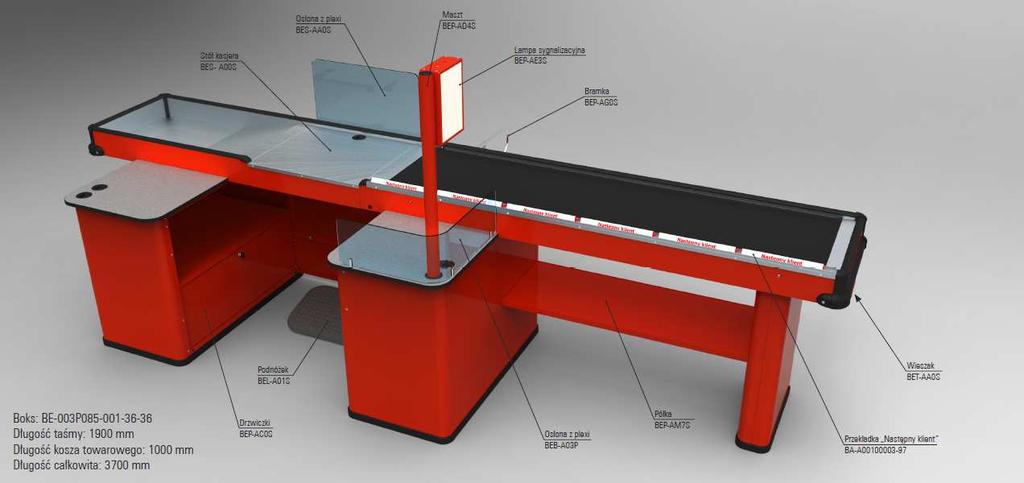

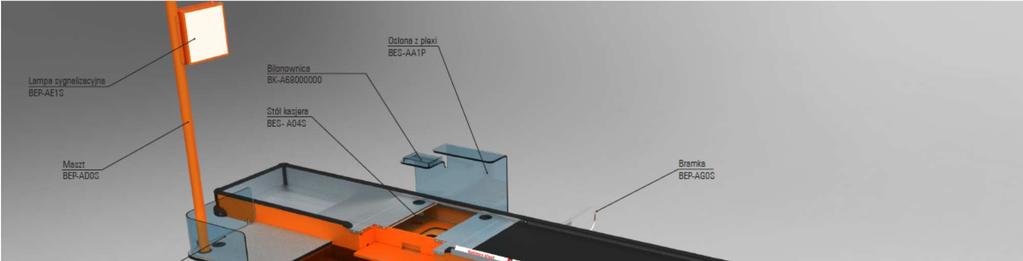

38 Boksy BAZA BOKSU + AKCESORIA Boksy kasowe Systemu umożliwiają swobodne kształtowanie stanowiska pracy kasjera i dopasowanie do indywidualnych potrzeb. akcesoria dodatkowe Baza boksu jest kompletnie przygotowanym stanowiskiem kasowym, które można wyposażyć według potrzeb wybierając proponowane AKCESORIA. Boksy BAZA BOKSU + AKCESORIA 38

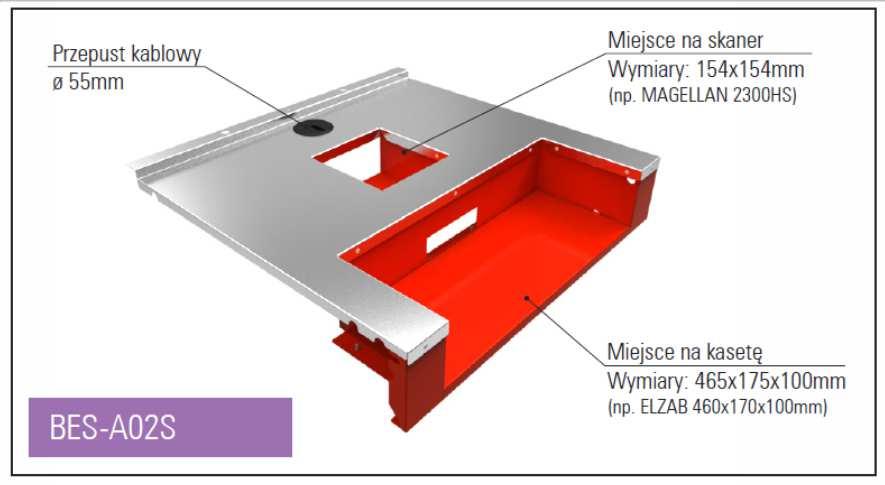

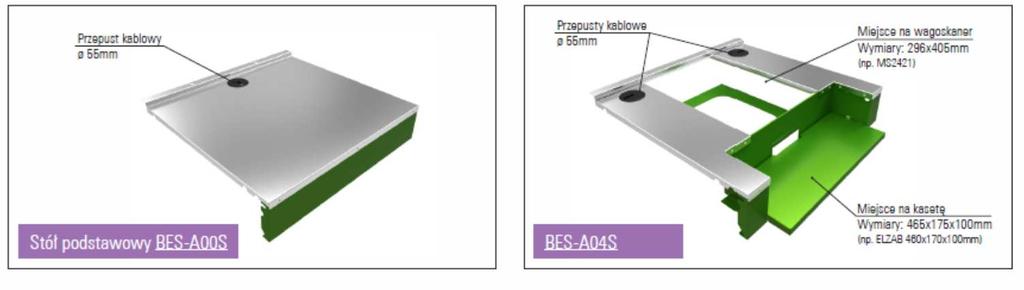

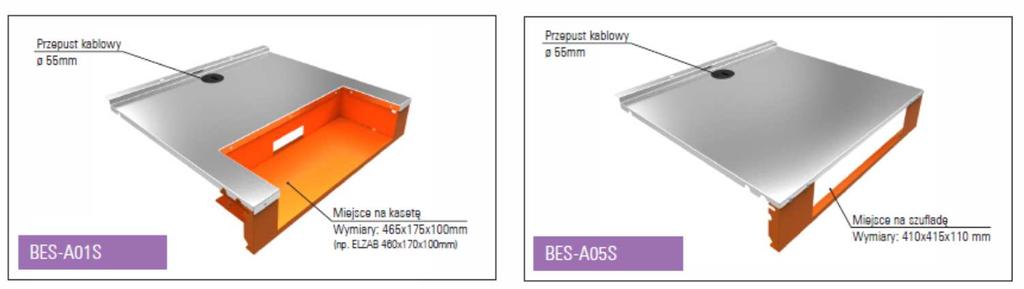

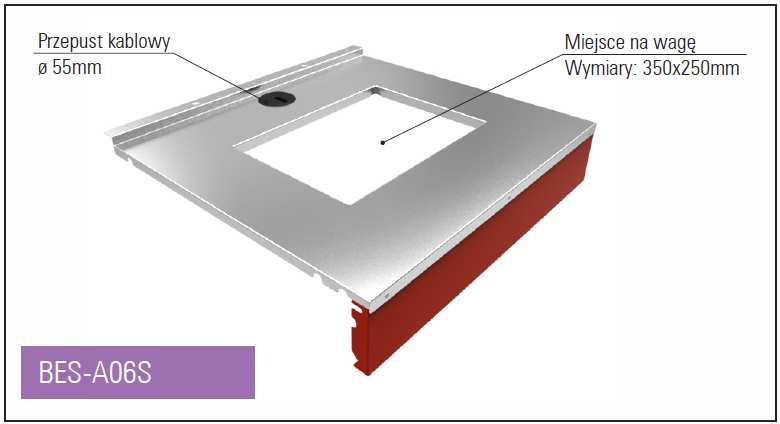

39 Boksy akcesoria wymagane stół kasjera Stół kasjerski jest jedynym elementem z grupy AKCESORIA w jaki musi być dodatkowo wyposażona BAZA żeby stworzyć w pełni funkcjonalny boks kasowy. Stoły kasjerskie są miejscem, w którym instalowane są elementy takie jak kasetki na pieniądze, urządzenia skanujące. Boksy akcesoria wymagane 39

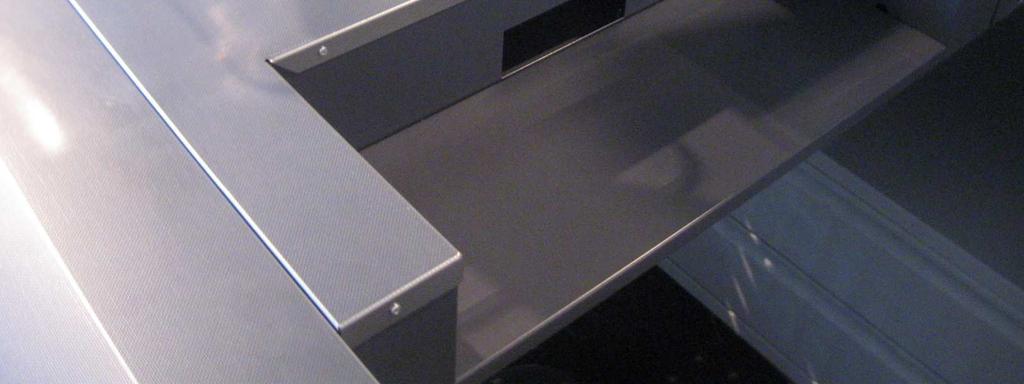

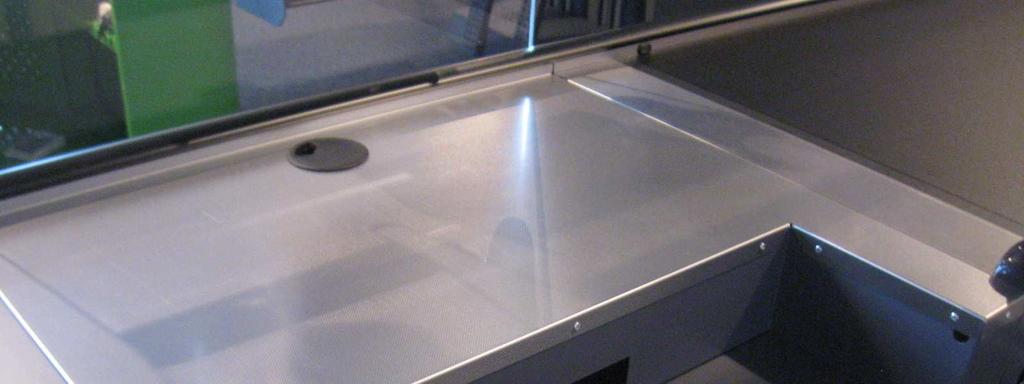

40 Boksy akcesoria wymagane stół kasjera Jeśli brakuje konkretnego rozwiązania zaprojektujemy je dla Państwa Boksy akcesoria wymagane 40

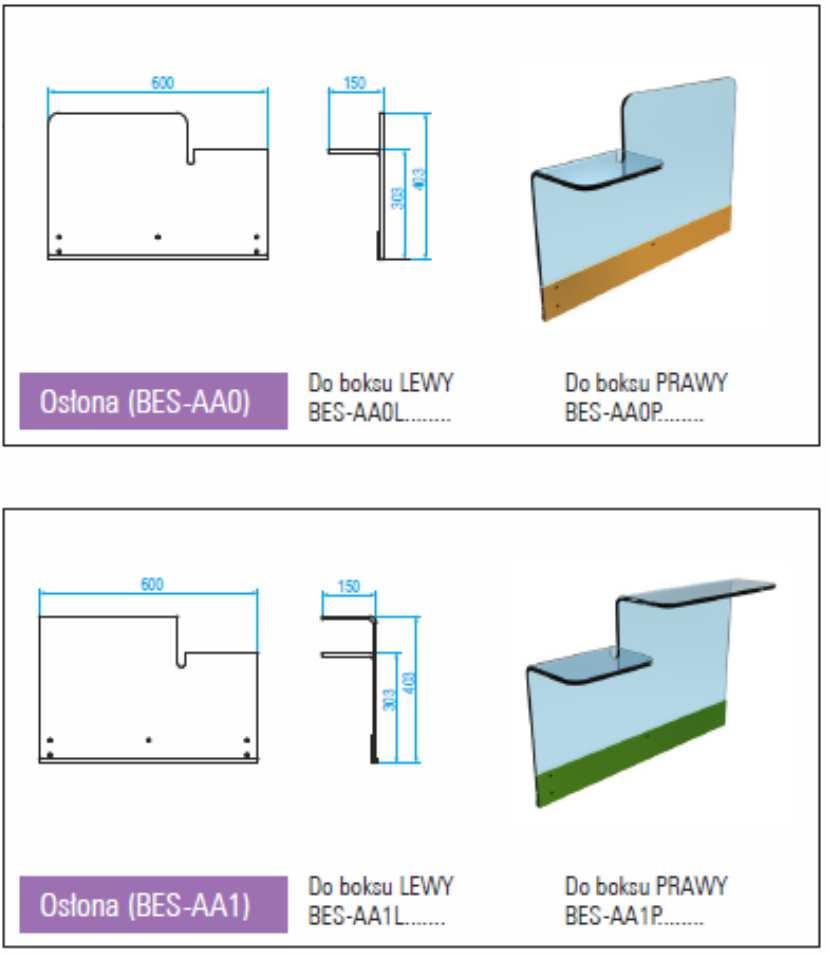

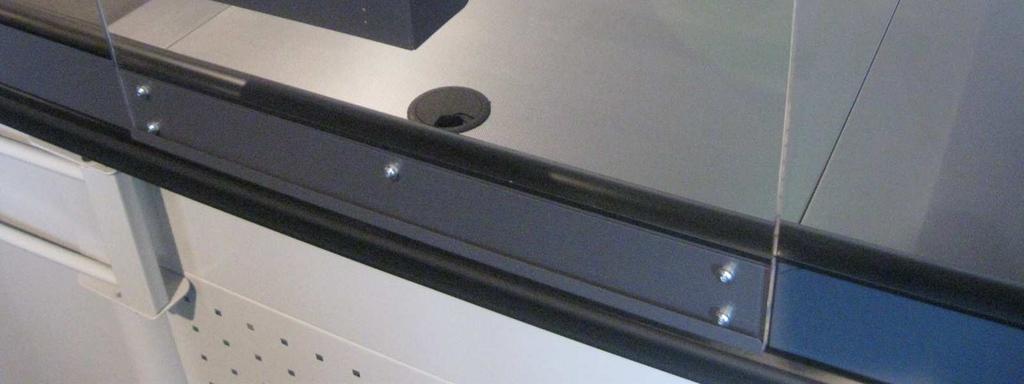

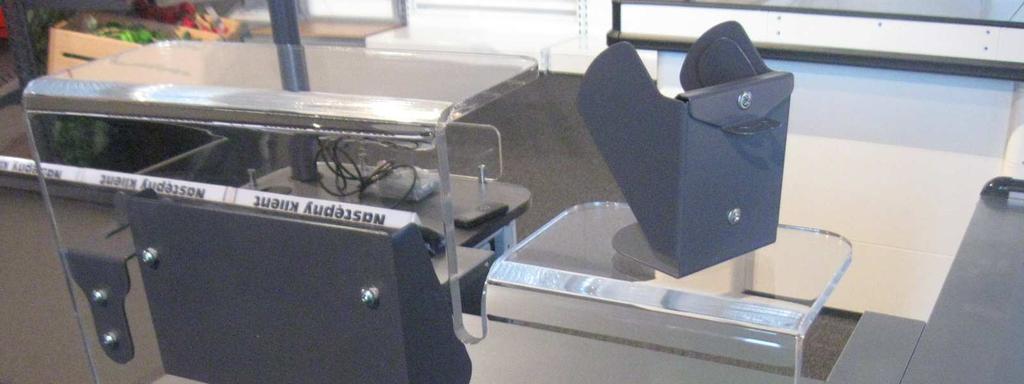

41 Boksy akcesoria dodatkowe Osłony z plexi Osłony stołu kasjerskiego z plexi gr.=10mm umożliwiają zamocowanie dodatkowych akcesoriów typu podstawki pod klawiaturę, uchwyty skanera ręcznego, podstawki pod PINPAD. Boksy akcesoria dodatkowe 41

42 Boksy akcesoria dodatkowe Osłony z plexi Boksy akcesoria dodatkowe 42

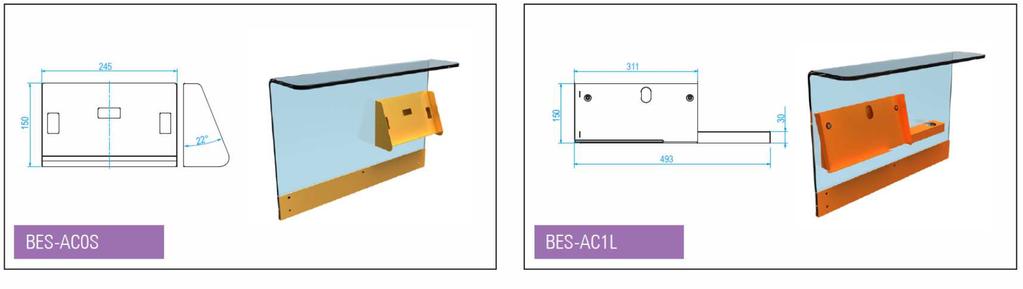

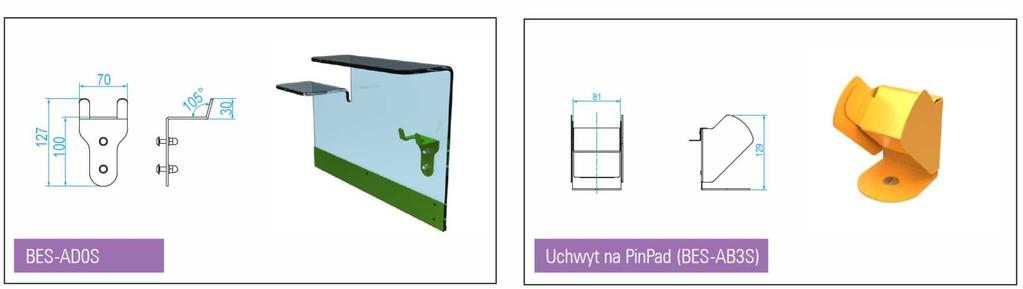

43 Boksy akcesoria dodatkowe Podstawki pod klawiaturę, uchwyty skanera ręcznego, uchwyty na PinPad Boksy akcesoria dodatkowe 43

44 Boksy akcesoria dodatkowe Podnóżki dla zwiększenia komfortu pracy kasjera Boksy akcesoria dodatkowe 44

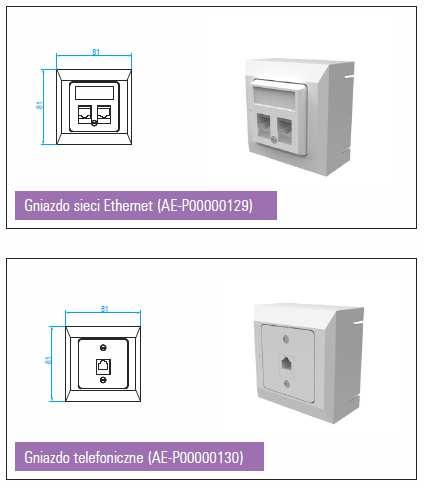

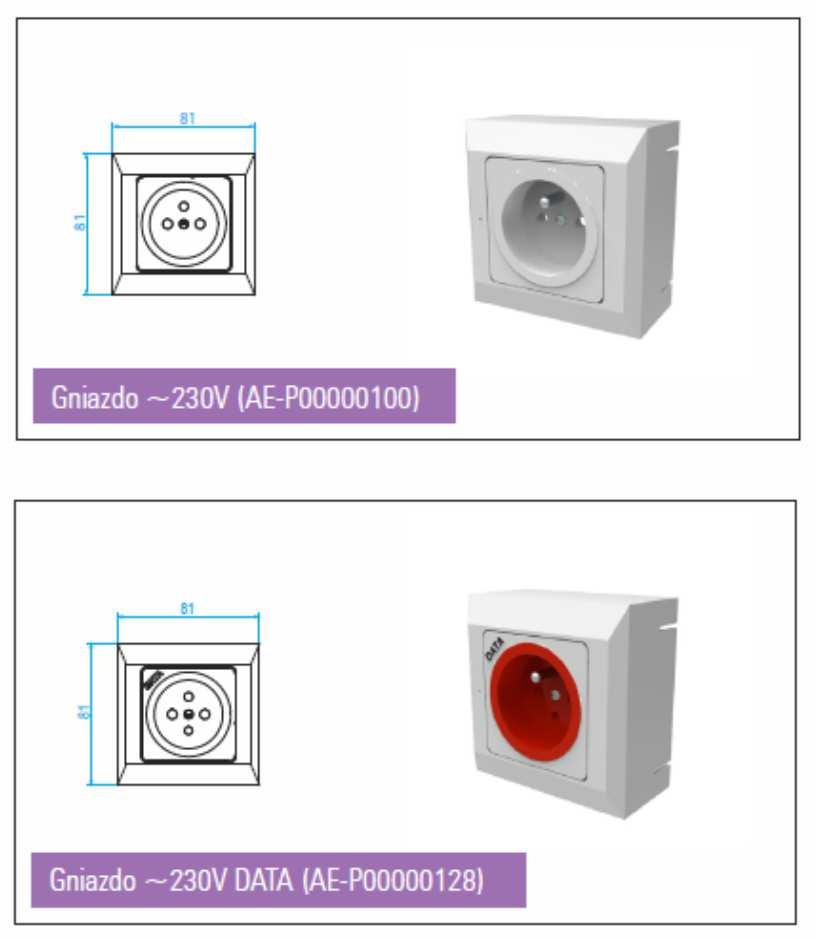

45 Boksy akcesoria dodatkowe Gniazda dodatkowe Dostępne są następujące typy gniazd: Sieciowe z uziemieniem 16A, 230V - symbol: AE-P Sieciowe z uziemieniem 16A, 230V (DATA) - symbol: AE-P Gniazdo sieci Ethernet, kategoria 6, 2xRJ45 - symbol: AE-P Gniazdo telefoniczne 6 pinowe RJ12 - symbol: AE-P Boksy akcesoria dodatkowe 45

46 Boksy akcesoria dodatkowe Gniazda dodatkowe W przypadku konieczności zamocowania dodatkowego gniazda 230V na zewnątrz boksu (wyłącznie pod taśmociągiem),należy zastosować gniazdo z przesłonami styków. Symbol: AE-P Boksy akcesoria dodatkowe 46

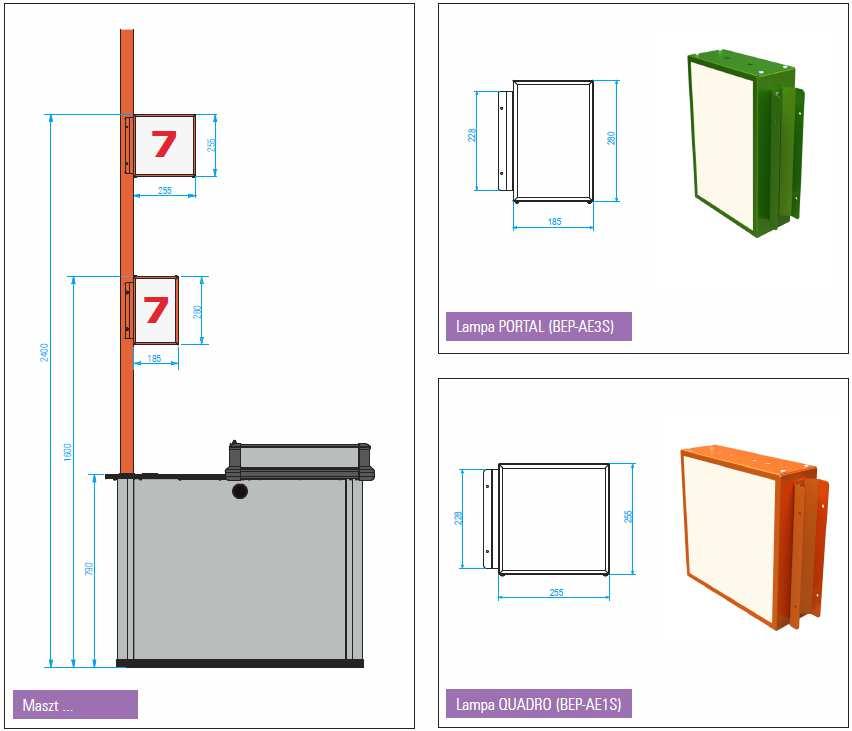

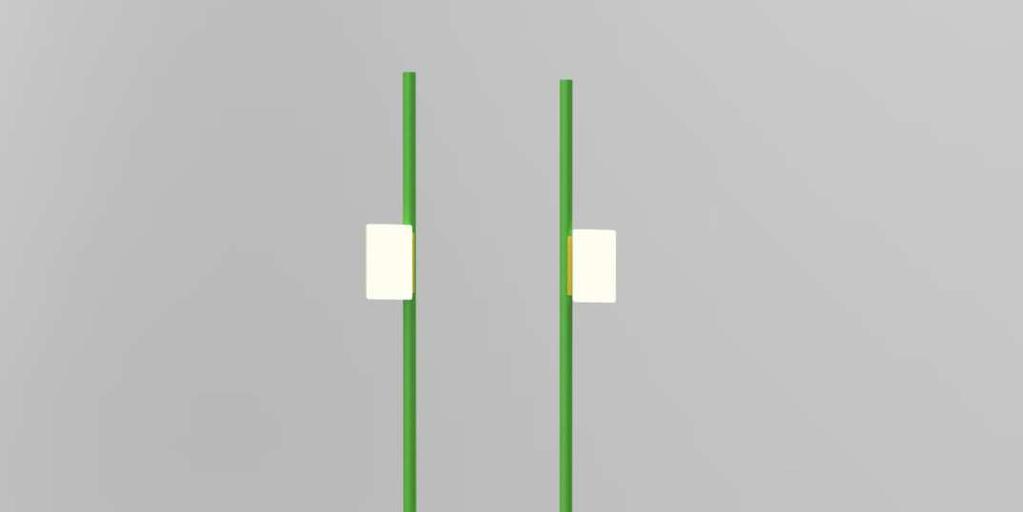

47 Boksy akcesoria dodatkowe Maszty, lampy Maszt jest elementem służącym przede wszystkim doprowadzeniu do boksu kasowego niezbędnego okablowania. Maszt jest również wykorzystywany do zamocowania lamp informacyjnych. Oferujemy dwa wzory lamp informacyjnych przystosowanych do mocowania do masztu okrągłego ø 50mm. Źródłem światła są energooszczędne świetlówki kompaktowe. Boksy akcesoria dodatkowe 47

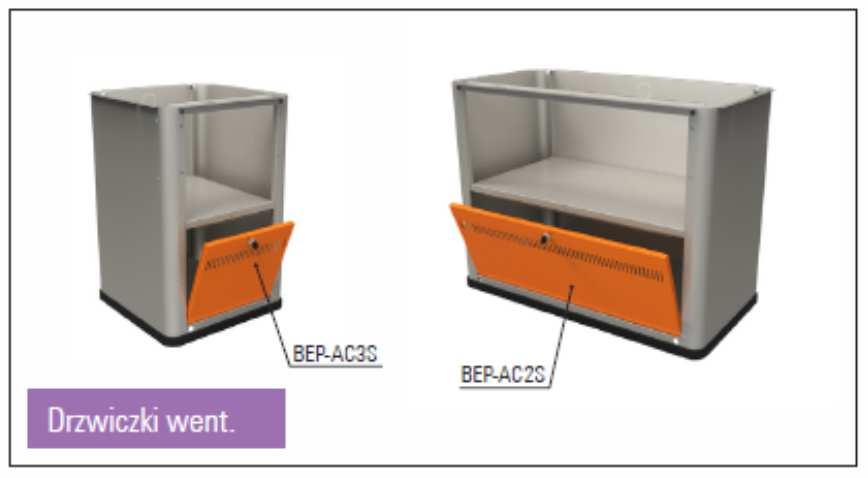

48 Wyposażenie szafek- drzwiczki Boksy akcesoria dodatkowe Odchylane od góry drzwiczki zapewniają kasjerowi dostęp wygodniejszy niż w przypadku drzwiczek otwieranych na bok. Szafki są wyposażone w niezbędne otwory umożliwiające zamocowanie drzwiczek w swojej dolnej części. Oferujemy drzwiczki z zamknięciem, pełne lub z otworami wentylacyjnymi. Boksy akcesoria dodatkowe 48

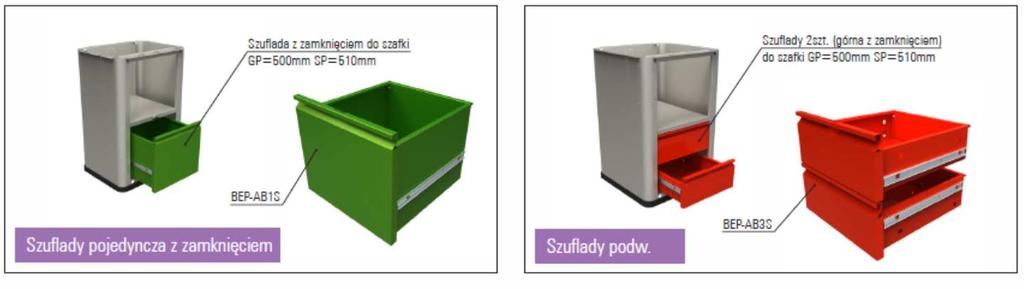

49 Wyposażenie szafek- szuflady Boksy akcesoria dodatkowe Celem lepszego zagospodarowania przestrzeni w szafkach oferujemy szuflady pojedyncze lub podwójne. Podobnie jak w przypadku drzwiczek miejsce montażu szuflad przewidziano w dolnej części szafek. Boksy akcesoria dodatkowe 49

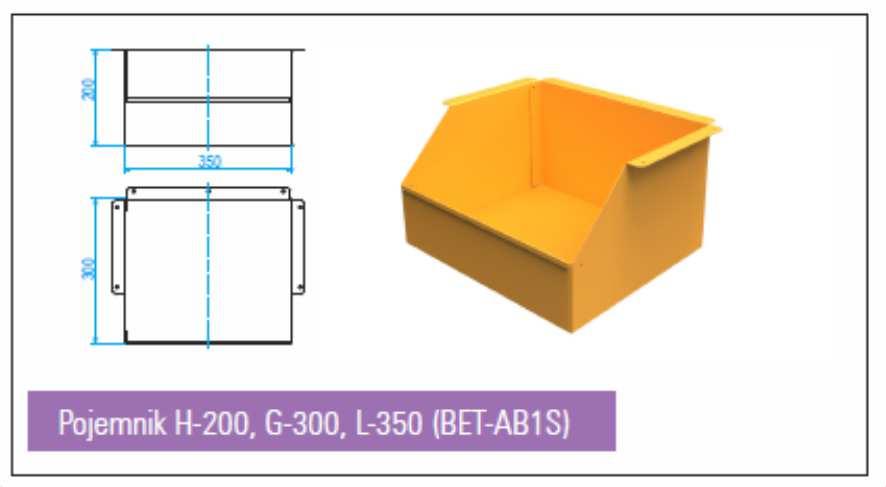

50 Boksy akcesoria dodatkowe Na torebki Proponujemy kilka wariantów umiejscowienia torebek dla klientów. Wieszak uniwersalny. Wieszak z blachy. Mocowany na końcu lub pod taśmociągiem. Wieszak druciany, miejsca mocowania jak poprzednio. Stojak na torebki mocowany wewnątrz kosza towarowego. Boksy akcesoria dodatkowe 50

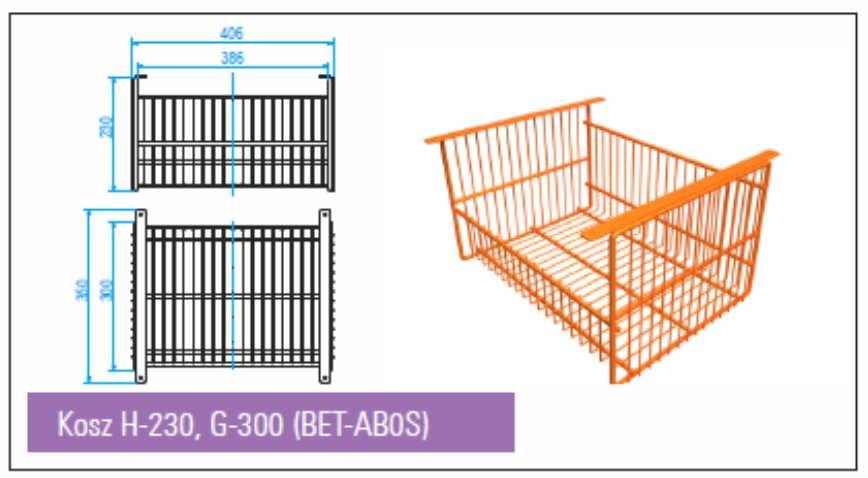

51 Boksy akcesoria dodatkowe Na torebki Proponujemy kilka wariantów umiejscowienia torebek dla klientów. Wieszak uniwersalny. Wieszak z blachy. Mocowany na końcu lub pod taśmociągiem. Wieszak druciany, miejsca mocowania jak poprzednio. Stojak na torebki mocowany wewnątrz kosza towarowego. Kosz na torebki. Mocowany pod taśmociągiem. Pojemnik z blachy. Również mocowany pod taśmociągiem. Półka blaszana mocowana pod taśmociągiem, pomiędzy szafką a nogą w boksach o długości czynnej taśmy od 1300mm do 1900mm Boksy akcesoria dodatkowe 51

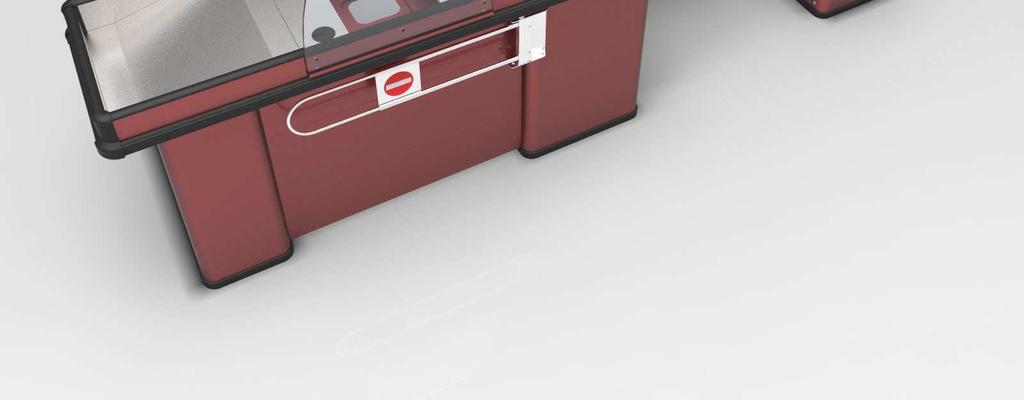

52 Boksy akcesoria dodatkowe Bramki, separatory, osłony BRAMKA Proponujemy bramkę o regulowanej długości. Może być wykonana jako chromowana lub lakierowana w kolorze boksu kasowego. SEPARATOR KOSZA W przypadku szerokich koszy towarowych (SD=1100) proponujemy zastosowanie separatora do oddzielenia zakupów. Boksy akcesoria dodatkowe 52

53 Boksy akcesoria dodatkowe Osłony blatu OSŁONA BLATU W przypadku gdy wymagane jest dodatkowe zabezpieczenie wyposażenia stanowiska kasowego proponujemy osłonę blatu z plexi lub z blachy. Lista dostępnych akcesoriów będzie poszerzana na bieżąco i umieszczana na stronie internetowej. Boksy akcesoria dodatkowe 53

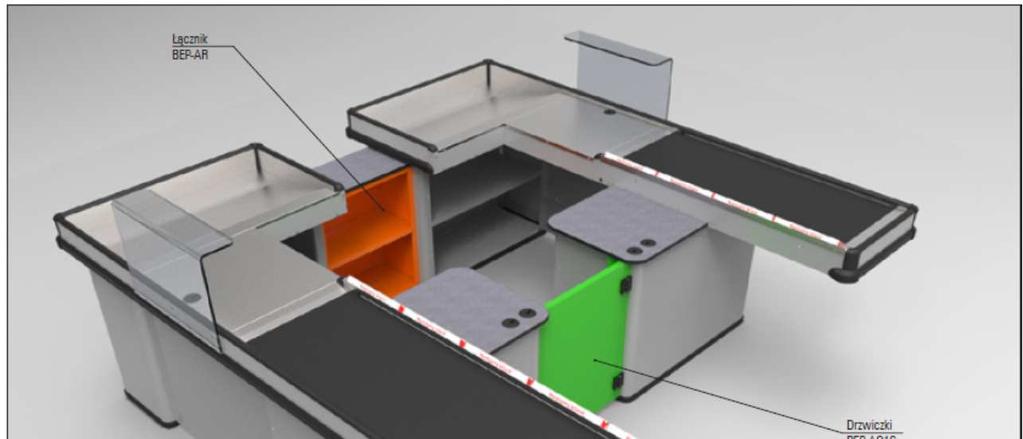

54 Boksy akcesoria do boksów w układzie podwójnym BOKSY KASOWE W UKŁADZIE PODWÓJNYM Jeżeli potrzebne jest stanowisko kasowe zbudowane z dwóch kas, to zwykle niezbędne staje się uzupełnienie takiego układu o łącznik i, często, drzwiczki, oddzielające przestrzeń pracy kasjerów od powierzchni handlowej sklepu. Boksy akcesoria do boksów w układzie podwójnym 54

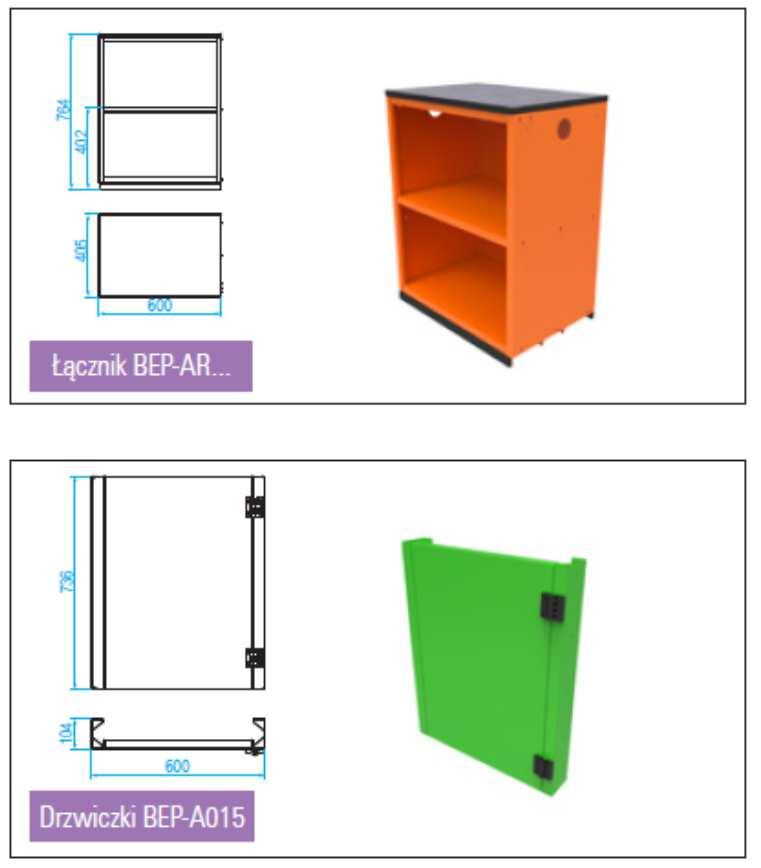

55 Boksy akcesoria do boksów w układzie podwójnym SZAFKA - ŁĄCZNIK W zależności od długości zastosowanych koszy towarowych należy zastosować odpowiedni łącznik. DRZWICZKI Wymiary drzwiczek skorelowane są z szerokością szafki. Występuje jeden typ drzwiczek o szerokości SW = 600 mm i symbolu BEP-AO1S. Drzwiczki wyposażone są w wysokiej jakości zawiasy i zamknięcie magnetyczne. Boksy akcesoria do boksów w układzie podwójnym 55

56 Boksy akcesoria dodatkowe na życzenie klienta - przykłady Uchwyt na monitor dotykowy z płynną regulacją Jeśli dziś nie ma w naszej ofercie konkretnego rozwiązania, doprojektujemy je specjalnie dla Państwa. Lista dostępnych akcesoriów jest stale poszerzana. Boksy akcesoria dodatkowe na życzenie klienta - przykłady 56

57 Boksy akcesoria dodatkowe na życzenie klienta Półka do kosza/taśmociągu Jeśli dziś nie ma w naszej ofercie konkretnego rozwiązania, doprojektujemy je specjalnie dla Państwa. Lista dostępnych akcesoriów jest stale poszerzana. Boksy akcesoria dodatkowe na życzenie klienta 57

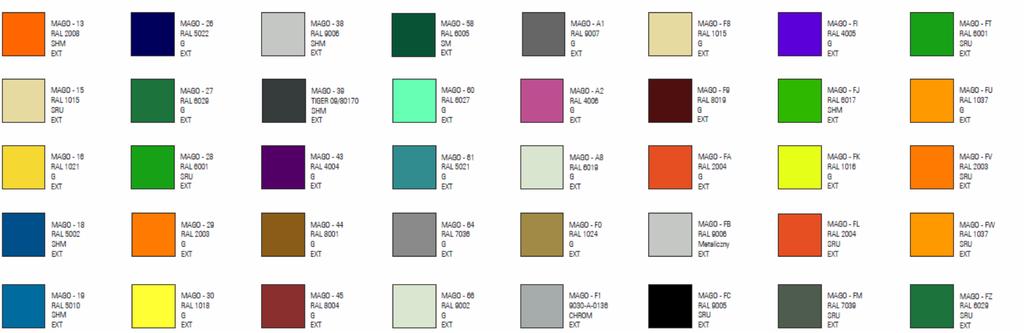

58 Boksy kolory standardowe Boksy kolory standardowe 58

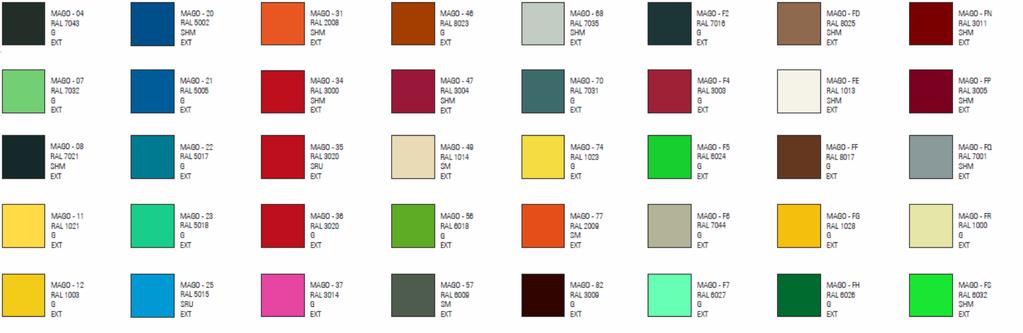

59 Boksy kolory specjalne Boksy kolory specjalne 59

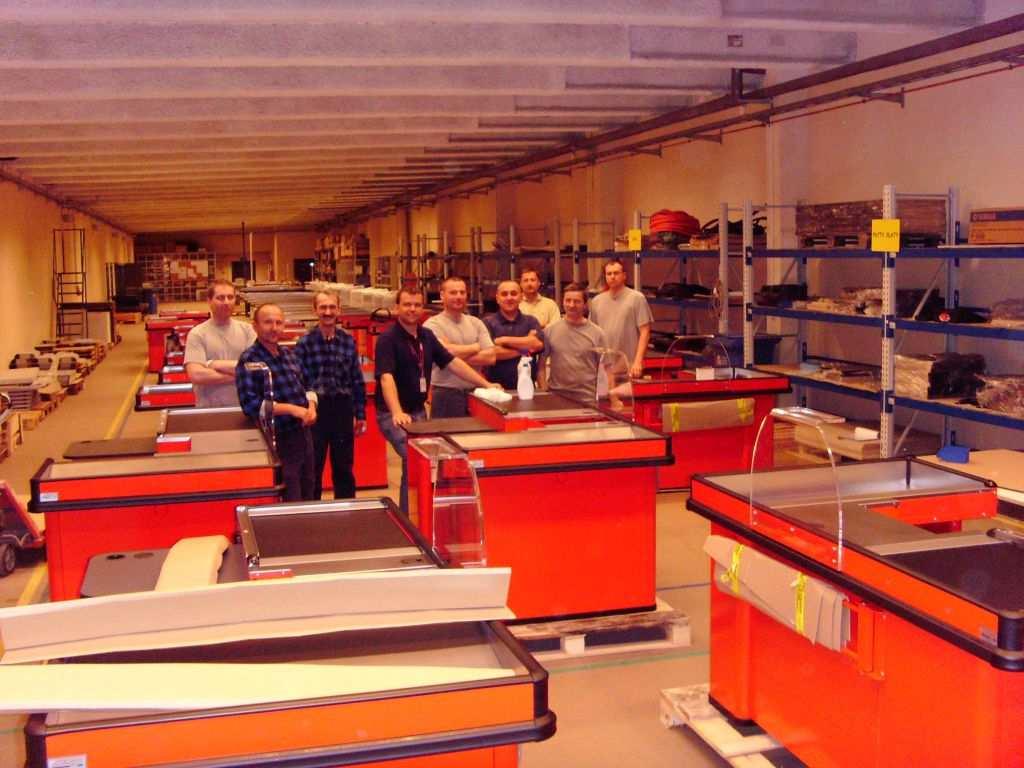

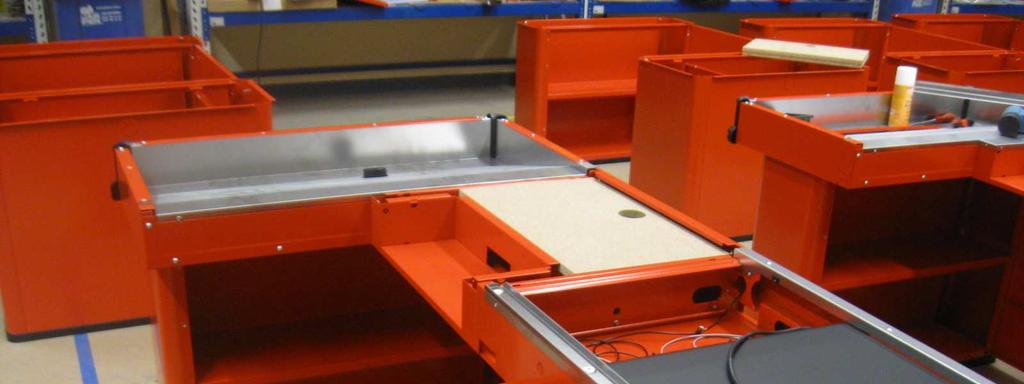

60 Boksy montaż boksów kasowych Montaż boksów wykonuje wysoko wykwalifikowana ekipa montażystów. Nasze boksy są bezpieczne i każdy z nich jest poddawany badaniom końcowym zgodnie z odpowiednimi normami. Boksy montaż boksów kasowych 60

61 Boksy montaż boksów kasowych Boksy montaż kasowych 61

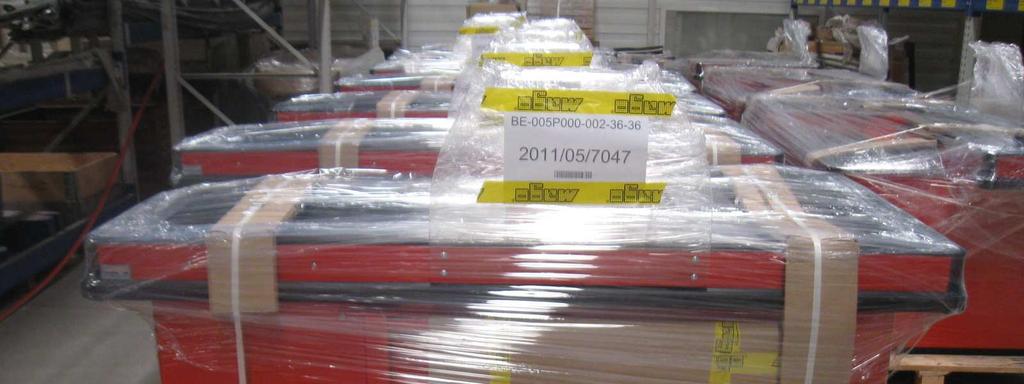

62 Boksy terminy realizacji Gwarantujemy termin realizacji zamówienia na Boksy Kasowe do trzech tygodni od daty potwierdzenia. W zamówieniu należy podać kod bazy boksu oraz kody poszczególnych akcesoriów, w które ma być wyposażony. Boksy terminy realizacji 62

63 Boksy katalog i cennik Boksy katalog i cennik 63

64 Analiza danych dostarczonych przez klienta: Witam, Boksy przykładowe zamówienie Zamawiam boks modulo według wytycznych - L3200, prawy, taśma możliwie długa, boks z szerokim koszem i blatem wyposażenie: - miejsce na wagoskaner i kasetkę - maszt, lampa z numerem - drzwiczki - 2 gniazda - listwy nast. klient - bramka przykasowa - osłona pleksi Dziękuję Boksy przykładowe zamówienie 64

65 Boksy przykładowe zamówienie 1. Wybór BAZY BOKSU dokonujemy na podstawie katalogu Boksów Kasowych System BAZA BOKSU z szerokim koszem i blatem to boks serii BE-005 (strona 17 w katalogu) 2. Doboru długości całkowitej L=3200mm dokonujemy na podstawie cennika BAZA BOKSU serii BE-005 o długości całkowitej L=3200mm i Długości czynnej taśmy T=1800mm jest oznaczona kodem: BE-005P012 (strona 23 w cenniku poz.13) Warto zauważyć, że dla tej długości taśmociągu występuje Noga. 3. Akcesoria wymagane: dobór stołu kasjerskiego dokonujemy na podstawie katalogu Boksów Kasowych System W tym przypadku Stół Kasjera według wymagań klienta jest oznaczony kodem: BES-A04S (strona 20 w katalogu) 4. Wyboru akcesoriów dokonujemy na podstawie katalogu Boksów Kasowych System Osłona z plexi oznaczona kodem: BES-AA1S (strona 21) Maszt proponujemy o długości L-3m oznaczony kodem: BEP-AD3S (strona 24) Lampa PORTAL oznaczona kodem: BEP-AE3S (strona 24) Drzwiczki szafki oznaczone kodem: BEP-AC0S (strona 25) Gniazda: 2x Moduł podwójny oznaczony kodem: BEP-A02S plus 2x Gniazdo sieciowe z uziemieniem 16A,230V oznaczone kodem: AE-P (strona23) Listwy następny klient, są standardowym wyposażeniem BAZY BOKSU Bramka oznaczona kodem: BEP-AG0S (strona 27) Boksy przykładowe zamówienie 65

66 Boksy przykładowe zamówienie FORMULARZ ZAMÓWIENIA BOKSU KASOWEGO KOD BAZY BOKSU : BE-005P012 - szt.1 Kolor dolnych modułów boksu: Kolor górnych modułów boksu: AKCESORIA WYMAGANE: BES-A04S Stół Kasjera szt. 1 AKCESORIA DODATKOWE: BES-AA1S osłona z plexi szt. 1 BEP-AD3S Maszt szt. 1 BEP-AE3S - Lampa PORTAL - szt. 1 BEP-AC0S Drzwiczki - szt.1 BEP-A02S moduł podwójny szt. 1 AE-P gniazdo z uziemieniem szt. 2 BEP-AG0S bramka szt.1 Boksy przykładowe zamówienie 66

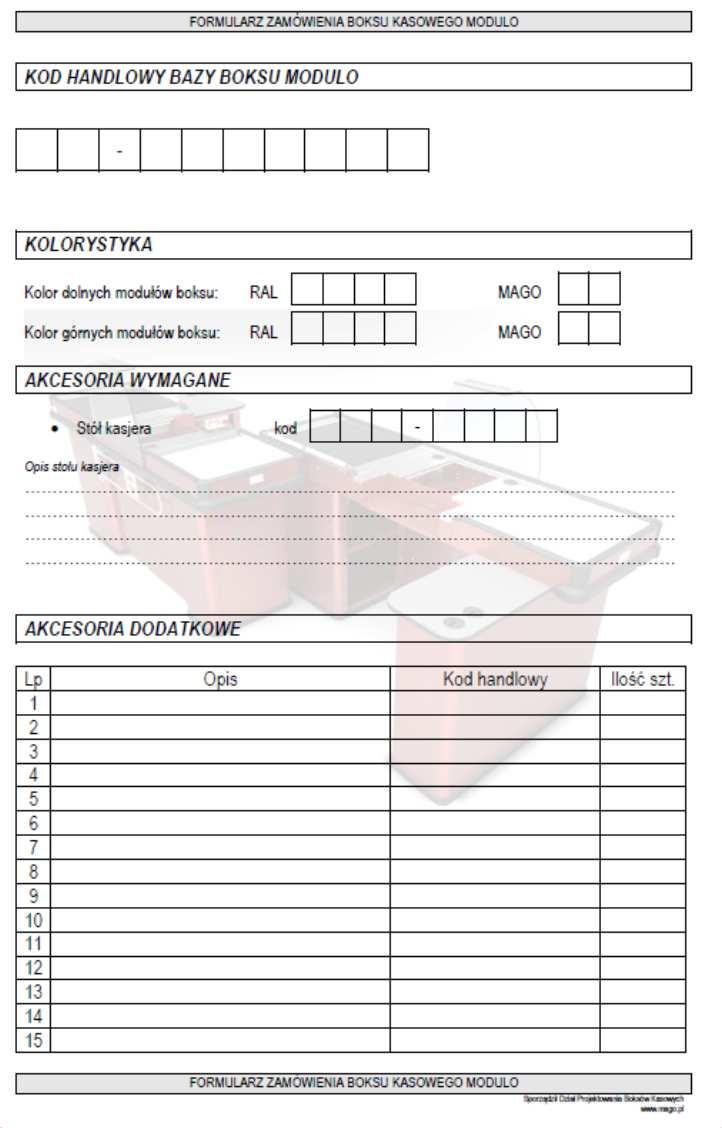

67 FORMULARZ ZAMÓWIENIA BOKSU KASOWEGO Zachęcamy do korzystania z naszego formularza zamówienia boksu kasowego. Boksy formularz zamówienia Boksy formularz zamówienia 67

68 Boksy zapraszamy na ekspozycję Zapraszamy na ekspozycję do obejrzenia Boksu Kasowego Boksy zapraszamy na ekspozycję 68
